1 Vandens tiekimas, drenažas as ir skysčių perpumpavimas

2 Įmon je parduodamų siurblių prekių ženklai: Naugarduko g.41, Vilnius Tel Faksas: El. paštas: naurisa@naurisa.lt Web:

3 Šuliniai Vandens šaltiniai Arteziniai gręž ęžiniai Išgręžtiniai stipininiai gręž ęžiniai Up s, šaltiniai, ežerai, e erai, tvenkiniai ir talpos 3

4 Šuliniai Gylis iki 20 m Betoniniai žiedai m Vandens tiekimo būdai: b 1) Siurblys montuojamas namuose, kai vandens lygis ne žemiau nei 8m. 2) Siurblys montuojamas šulinyje ant lentyn l s 2-3 m virš vandens 3) Panardinami, daugiapakopiai siurbliai PRATIKA, SUB 3S 4) Ežektorinis siurblys HWW AP ) Daugiapakopiai giluminiai siurbliai DELFIN SUB 100/150, DOMINATOR 6) Rankinis siurblys 7) Kibiras 4

5 Išgręžtiniai stipininiai gręž ęžiniai Vandens tiekimo būdai: b 1) Siurblys montuojamas namuose, kai vandens lygis ne žemiau nei 8 m. 2) Ežektorinis siurblys HWW AP ) Negalingi daugiapakopiai giluminiai siurbliai DELFIN SUB 100/150, 75/90 SUB, DOMINATOR 4) Daugiapakopiai mažos ir vidutin s galios giluminiai siurblai CALPEDA 4SD(F), Grundfos SQ(E) - Gręž ęžinio vamzdis gali būti b pagamintas iši PVC, plieno ar betono - Diametras Gylis iki 40m. 5

6 Arteziniai gręž ęžiniai Vandens tiekimo būdai: 1) Siurblys montuojamas namuose, kai vandens lygis ne žemiau nei 8m. 2) Ežektorinis siurblys HWW AP ) Panardinami, daugiapakopiai siurbliai PRATIKA, SUB 3S 4) Giluminiai siurbliai DELFIN SUB 100/150 5) Daugiapakopiai giluminiai siurbliai, DOMINATOR, CALPEDA 4SD(F), Grundfos SQ(E) - Įrengiami gręž ęžimo būdub - Galimas gylis daugiau nei 200m - Plieniniai vamzdžiai

7 Artezinio gręž ęžinio duomenys nurodomi jo dokumentuose: - H /stat/ stat/ statinis vandens lygis (m) - H /din/ din/ dinaminis vandens lygis (m) - Q debetas (l/sek. sek.) - Grežinio diametras, vamzdžio medžiagos 7

8 Vandens siurblys: Hidrosistemos elementas kuris variklio pagalba trasformuoja mechaninę energiją į skysčio (vandens) jud jimo energiją. Siurblių charakteristikos: Q - Našumas (m³/h, ltr./min, ltr./sek) H - Sl gis - vandens pak limo aukštis arba sl gių skirtumas prieš ir už siurblio (m, kpa, bar.) P - Galia kurią siurblys naudoja t kmei sukurti (kw) η - Naudingumo koeficientas 8

9 Vandens siurblių rūšys pagal veikimo principus Tūriniai siurbliai -skystis juda d l perijodinių pasikeitimų tūrių kamerose. - Skysčiui perduodama potencin energija, suspaudžiant skystį, arba pakeliant skystį į tam tikrą aukštį (2-50MPа) - Did jant sl giui našumas praktiškai nekinta. Dinaminiai siurbliai - Veikiančios j gos d ka skystis juda korpuso viduje prie kurio prijungtos įleidimo ir išleidimo angos -Besisukanti darbin dalis siurbliaratis - suteikia skysčiui lyginamąją kinetinę energiją - Vandens srov s greitis iki 40 m/s - Sl gis 0,2-1 МPа Tūrinių siurblių ypatyb s: - Galingumas iki kw - Aukštas naudingumo koeficientas 85-99% - Did jant sl giui, ženkliai maž ja našumas 9

10 Tūrinių siurblių rūšys: Rotoriniai Slenkamojo grįž įžtamojo judesio : a) Diafragminius, membraninius b) Plunžerinius, stumoklinius Hidrodinaminių siurblių rūšys: Išcentriniai propeleriniai) Elektromagnetinai (ašiniai arba Trinties a) Diskiniai b) Šnekiniai c) Sroviniai Sūkuriniai 10

11 Išcentriniai siurbliai: Vandentiekio sistemos: - Automatin s vandens tiekimo sistemos - Giluminiai siurbliai (arteziniams gręžiniams) Panardinami siurbliai: - Švaraus vandens drenažas - Nuotekų drenažas - Fekaliniai siurbliai Cirkuliaciniai siurbliai šildymo sistemoms Siurbliai su benzininiais varikliais Dyzelino ir tepalo siurbliai Siurbliai fontanams 11

12 Vandens tiekimo siurbliai: Automatin s vandens tiekimo sistemos Panardinami ir giluminiai siurbliai Taikymo sritys: - Vandens tiekimas gyvenamoms bei visuomenin s paskirties patalpoms - Techninio vandens tiekimas (pvz.: laistymui) 12

13 Siurblio parametrų parinkimas Vandentiekio siurblio charakteristikų kreiv je yra nurodoma sl gio priklausomyb nuo perpompuojamo vandens kiekio. Pvz: Maksimalūs siurblio paj gumai: H(max) 50m Q(max) 80 l/min Siurblio darbinis taškas: Q=50 l/min prie H= 30m 13

14 1.. Būtino B našumo nustatymas: Siurblio našumas skaičiuojamas atimant 40% nuo bendro vandens poreikio vienu metu leidžiant vandenį visuose jo naudojimo taškuose. Skirtingų vartotojimo įrenginių vandens sunaudojimo kiekis: Virtuvin kriaukl 6 l/min Vonia 15 l/min Dušas 10 l/min Skalbimo mašina 10 l/min WC (tualetas) 4 l/min PVZ.: Namuose yra: Kriaukl 2 x 6 l/min Vonia 1 x 15 l/min Dušas 1 x 10 l/min Skalbimo mašina 1 x 10 l/min WC 2 x 4 l/min Vartojimas vienu metu 55 l/min Būtinas siurblio našumas 55 x 40%= 22 l/min 14

15 2.. Būtino B sl gio nustatymas: 2.1 Būtino sl gio nustatymas kai horizontalusis vamzdynas yra iki 10 m ilgio: Nustatant sl gį visada reikia apskaičiuoti sl gio nuostolius sistemoje ~15%! bendras aukštis (HM) nuo siurblio iki viršutinio ventilio, sl gis (HN) būtinas viršutiniame naudojimo taške įsiurbimo aukštis (HA) sl gio nuostoliai (HZ) 15% nuo (HM)+(HA)+(HN) su sąlyga, kad horizontalusis vamzdynas yra ne ilgesnis nei 10m. PVZ. : 5(HM)+5(HA)+20(HN)=30m (HZ) = 30 x 15%=4,5m Nustatome būtiną sl gį: HA 5m+ įsiurbimo aukštis HM 5m+ pak limo aukštis HN 20m+ būtinas sl gis HZ 4,5m= sl gio nuostoliai 34,5m siurblio darbinis sl gis nepieciešamais darba spiediens 1,5bar (15m) 15

16 Įsiurbimo vamzdyno įrengimo apribojimai Sąlygos: vamzdynas įrengtas su nuolydžiu į vandens telkinio pusę; dažnis 50 Hz; 2800 aps/min; skystis - vanduo; temperatūra 20 C Atbulinis vožtuvas Dn - nominalus diametras - PE vamzdžio išorinis diametras L - įsiurbimo vamzdyno ilgis (m) H(s) įsiurbimo aukštis (m) Siets Dn32 40mm Dn25 32mm NGX 2 NGX 3 NGX 4 0,45 kw 0,55 kw 0,75 kw L 10m L 10m Hs 8m Hs 9m Hs 9m L 25m L 15m Hs 6m Hs 7m Hs 8m L 50m L 30m - Hs 6m Hs 7m L 100m L 60m - Hs 3m Hs 4m 16

17 Sl gio praradimai horizontaliame vamzdyne. 17

18 2.2 Būtino sl gio nustatymas kai horizontalusis vamzdynas yra daugiau nei 10 m ilgio: Bendras įsiurbimo aukštis HA (+HL) ne didesnis nei 9,8 m (dydis kurio naudojant šios konstrukcijos siurblius viršyti neįmanoma), kiekvienam siurbliui nurodomas individualiai jo techniniuose parametruose (iki 9 m)! bendras aukštis (HM) nuo siurblio iki viršutinio ventilio, sl gis (HN) būtinas viršutiniame naudojimo taške įsiurbimo aukštis (HA) sl gio nuostoliai (HZ) 15% nuo (HM)+(HA)+(HN) sl gio nuostoliai horizontaliame vamzdyne (HL) (pagal pateiktą lentelę) priklausantys nuo našumo, vamzdyno diametro ir ilgio PVZ. : 5(HM)+5(HA)+20(HN)+4,5(HZ) =34,5m Įsiurbimo vamzdynas: ilgis 40 m, jo Ø 32mm (vidinis DN 25mm) (HL) 2m nepieciešamais darba spiediens 1,5bar (15m) HA 5m+ įsiurbimo aukštis HM 5m+ pak limo aukštis HN 20m+ būtinas sl gis HZ 4,5m+ sl gio nuostoliai HL 2 m = 36,5m siurblio darbinis sl gis 18

19 Išcenrinių siurblių su įmontuotu ežektoriumi e ektoriumi charakteristikos Našumo ir sl gio priklausomyb nuo įsiurbimo gylio 0,45kW 19

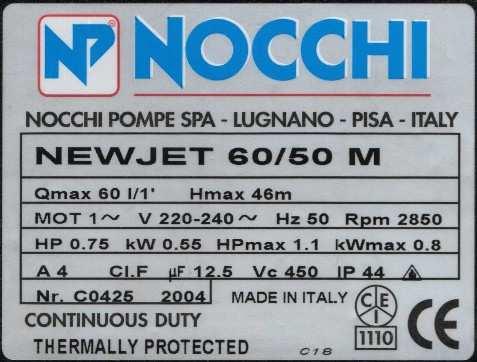

20 Siurblio NEWJET 60/50M etik t * Etiket je nurodomi didžiausi galimi sl gio ir našumo duomenys 20

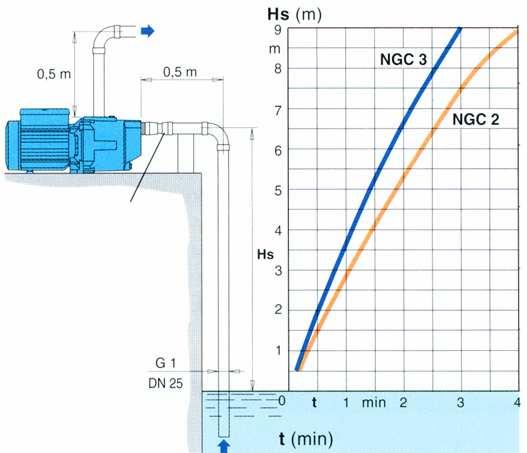

21 Siurblio su įmontuotu ežektorium e ektorium vandens įsiurbimo kreiv Įsiurbimo aukštis Atbulinis vožtuvas Pretvārsts rsts Įsiurbimo laikas Pavyzdys su Calpeda siurbliais NGC (0,45kW) и NGC 3 (0,55kW) 21

22 Siurblio našumo Q priklausomyb nuo įsiurbimo gylio Hs ir pasiurbimo vamzdyno ilgio L NGX 2 NGX 3 NGX 4 0,45kW 0,55kW 0,75kW Hs įsiurbimo aukštis (m) Q - našumas (m³/h; l/min) Dn nominalus diametras (mm) i išorinis vamzdžio skersmuo CU (mm) L horizontalus atstumas nuo vandens pa mimo taško iki siurblio (m) 22

23 Įšcentrinio siurblio su įmontuotu ežektoriumi e ektoriumi pjūvis Ašinio srauto difuzeris leidžia siurbti vandenį iš 9 m gylio Ežektorius be uždarų kamerų lengvai pasiekiamas remonto ar apžiūros atveju Siurbliaračio sukeliamo vandens srauto kryptys 23

24 Išcentrinis siurblys su įmontuotu ežektoriumi e ektoriumi ir ventūri antvamzdžiais 1. Speciali difuzoriaus konstrukcija vandens srautą nukreipia nuo darbo rato į siurblio korpusą, žymiai sumažindama siurblio triukšmingumą. 2. Pagerintos įsiurbimo charakteristikos: per 2 minutes vandenį pakelia iš 2 metrų gylio (laboratoriniai duomenys). Calpeda NGX 3. Tarpyn s apsaugotos nuo oro kišenių, oras akimirksniu pašalinamas už darbo rato. 4. Siurblio išmatavimai 40% mažesni nei analogiškų siurblių su įprastos konstrukcijos difūzoriumi. 24

25 Išcentrinio siurblio sudedamosios dalys: Siurblys NOCCHI 25

26 Daugiapakopis išcentrinis i siurblys Siurblio korpuse sumontuoti keli siurbliaračiai, šis techninis sprendimas žymiai padidina sl gį. 26

27 Periferinis siurblys CTM 61 Calpeda Privalumai: - Paprastas aptarnavimas - Žemesn kaina Trūkumai: - Neatsparus mechanin ms priemaišoms - Mažas įsiurbimo gylis (7м) Siurbliaratis pagaminta iš metalo su daugybe statmenai ašiai išsid sčiusių plokštelių. Atstumas nuo sparnuot s iki korpuso sienelių - 0,25mm 27

28 Ežektorinis siurblys HWW AP 2800 N20 - Variklio galingumas 1,0 kw - Pasiurbimo antgalis 11/4 - Sl gio antgalis 1 Ūdens pacelšanaianai no dziĝurbumiem ar diametru 4 Siurblio charakteristikos priklausomai nuo vandens lygio gręžinyje/ inyje/šulinyje. Ežektorius Įsiurbimo aukštis (m) Našumas l/min N Sl gis (m) 28

29 Vandens tiekimo sistema susideda iš: i 1) Išcentrinis siurblys 2) Lankstus sujungimas 3) Penkiašakis (trišakis) 4) Sl gio r l a) WHE-5 Delfin b) PM-5 Delfin с) KP35 Danfoss d) FSG-5 Delfin e) Flow Control Delfin f) Brio 2000-M g) Spin Flow h) PM1/2 Grundfos 5) Manometras 0-6 bar. 6) Hidroforas 7) Atbulinis vožtuvas su sieteliu

30 Reikalavimai norint sumontuoti automatinę tiekimo sistemą: 1) Sistemos sumontavimo vietoje turi būti patovi, ne mažesn nei 5 С temperatūra 2) Vieta kaip įmanoma sausesn 3) Kaip įmanoma arčiau vandens šaltinio vandens lygio 4) Kuo arčiau prie šaltinio 5) Šiltuoju metų laiku sistema gali būti montuojama ir lauko sąlygomis. 30

31 Sistemų sumontavimo būdaib dai: Iškilsiantys sunkumai: - N ra galimyb s iki atbulinio vožtuvo užpildyti vandeniu įsiurbimo vamzdyno - Laikui b gant įsiurbimo vamzdyne susidarys oro kamštis 31

32 Iškilsiantys sunkumai: - N ra galimyb s iki atbulinio vožtuvo užpildyti vandeniu įsiurbimo vamzdyno - Laikui b gant įsiurbimo vamzdyne susidarys oro kamščiai 32

33 Teisingai sumontuotas įsiurbimo vamzdynas: Įsiurbimo vanzdyno skersmuo 1, arba 11/4 Įsiurbimo aukštis: H=7m Periferiniams arba sūkuriniams siurbliams H=9м išcentriniams siurbliams su ventūri antvamzdžiu ir įmontuotu ežektoriumi. 33

34 Vandens tiekimas iš šulinių su išcentriniu siurbliu sumontuotu apšiltintoje prieduob je. 1) Siurblys Jet 1000 Nocchi 2) Hidroforas PWB-80H 3) K Sl gio r l su laidu WHE-5 Delfin 4) Manometras R В50 0-6bar ¼ 5) Lanksčioji jungtis TFG ) Kampas 90 PE32- PE32 7) PE vamzdis Pn10 32x2,9 8) Per jimas PE32-1 9) Atbulinis vožtuvas 1 10) Atbulinio vožtuvo sietelis 1 11) Apšiltinimas 12) Ventiliacijos anga 34

35 10 13; Vandens tiekimas iš gilių šulinių naudojant išcentrinį siurblį ) Siurblys Jet 1100 Delfin 2) Atbulinis vožtuvas 1 3) Atbulinio vožtuvo sietelis 1 4) Per jimas 1 РЕ 32 5) Kampas PE 32 6) Nipelis 1 7) Kampas 90 РE 32-РЕ 32 8) Hidraforas AFH-50 9) Mova 1 10) Penkiašakis 1 11)K Sl gio r l WHE-5 12) Manometras R D bar 13) Lanksčioji jungtis TF ) Paranitin tarpyn 1 15) PE vamzdis Pn16 32x3,0 35 1шт 1шт 1шт 3шт 1шт 1шт 1шт 1шт 1шт 1шт 1шт 1шт 1шт 1шт 50м

36 1) Siurblys MULTINOX-XC 120/60M 2) Nipelis 1 3) Atbulinis vožtuvas 1 4) Rutulinis ventilis 1 5) Корпус фильтра FP ) Filtro elementas 20 RLA 250 µm 7) Flitro korpuso raktas 8) Ventilis 1 9) Antivibracin žarna TF ) Paranitin tarpyn 1 11) Trišakis 1 2vnt. 3vnt. 2vnt. 3vnt. 2vnt. 12) Antivibracin žarna TF ) Piankiašakis 1 14) К Sl gio r l FSG-5 Delfin 15) Manometras R D bar 16) Ventilis su antgaliu žarnai 1/2 17) Antivibracin žarna TFG ) Мova 1¼ 19) Per jimas 1 ¼ -1 20) Hidraforas AFV ) Akl ¾ 22) Redukuotas trišakis 1 - ½ Sl gio sistemoje didinimas Vandentiekio Ūdensvads vamzdynas 36

37 Panardinami daugiapakopiai siurbliai 37

38 Panardinamas siurblys SUB 3S Nocchi - Variklio galingumas 0,8 kw - Našumas 84 l/min - Sl gis 32 m (3,2 bar) - Elektros laidas 10m - Panardinimo gylis iki 9 m PRATIKA - Variklio galingumas 1,2kW - Našumas 100 l/min - Sl gis 44 m (4,4 bar) - Panardinimo gylis 10 m 3 siurbliaračiai Apsauginis filtras 38

39 9 7; Vandens 6;3 Vandens tiekimas iš gilių šulinių naudojant panardinamą išcentrinį siurblį Lynas Atsaite 1 5; ;3 4 5;3 1) Siurblys SUB-3S Nocchi 2) Kampas 90 1 ¼ -PE 40 3) Įvor РЕ 40 4) PE vamzdis PN10 D40 5) Kampas 90 РЕ 40-РЕ 40 6) Per jimas РЕ 40-1¼ 7) Lanksčioji jungtis TF ) Paranitin tarpyn 1 9) Penkiašakis 1 10) Manometras R D63 0-6бар 11)K Sl gio r l FSG-5 Delfin 12) Mova 1 13) Hidraforas PWB -60H 14) Per jimas 1¼ -1 1шт 1шт 4шт 50м 1шт 1шт 1шт 1шт 1шт 1шт 1шт 1шт 1шт 1шт 39

40 Giluminis siurblys Dominator 4 4 Dominator /50M - Variklio galingumas 0,65 kw - Našumas iki 45 l/min - Sl gis iki 45 m Dominator /56M 56M -Variklio galingumas 0,75 kw - Našumas iki 66 l/min - Sl gis iki 54 m Dominator /57M - Variklio galingumas 1,10 kw - Našumas iki 86 l/min - Sl gis iki 67 m Vandens iš jimo anga 1 ¼ vid. Paleid jas ir variklio apsauga Elektros variklis Grafitin ir keramikin tarpyn s Siurblys Vandens įsiurbimo angos tinklelis 40

41 Giluminiai siurbliai SUB Delfin 3 serija 75 SUB Delfin - Gręžiniams kurių Ø nuo 85mm - Našumas iki 50 l/min - Sl gis iki 145 m 3½ serija 90 SUB Delfin - Gręžiniams kurių Ø nuo 95mm - Našumas iki 80 l/min - Sl gis iki 90 m Technin s s ypatyb s: - Žalvarinis siurblio pajungimas - Siurblio filtro skylučių Ø 2 mm - Į siurblį sumontuotas atbulinis vožtuvas (plastikas PPO) - Difuzeris ir siurbliaračiai PPO - Sietelis, ašis ir siurblio korpusas - AISI asinchroninis vienfazis variklis 220V 50Hz - Komplekte pultas - paleid jas - Siurblio pajungimui prie pulto naudojamas 4 gyslų elektros laidas 4 serija 100 SUB Delfin - Gręžiniams kurių Ø nuo 104 mm - Našumas iki 90 l/min - Sl gis iki 120 m - Didžiausia leistina siurbiamo vandens temperatūra 30 С - Apsaugos klas IP68 41

42 Vandens tiekimas iš artezinių gręž ęžinių ) Siurblys 4SDF 36/34 380В Calpeda 2) Per jimas 1¼ 3) Atbulinis vožtuvas 1¼ 4) Pe r jimas РЕ 40-1¼ 5) Pe r jimas РЕ 40-1¼ 6) PE vamzdis Pn16 40x3,7 7) Mova PE40-PE40 8) Kampas 90 РЕ 40-1¼ 9) Įvor РЕ40 mm 10) Grežinio dangtis 196 mm 1¼ iš 11) Hidraforas AFV ) Akl ¾ 13) Per jimas 1¼ -1 14) Nipelis 1 15) Paranitin tarpyn 1 16) Lanksčioji jungtis TFG ) Piankiašakis 1 18) Sl gio r l PT-5 (380V) 19) Manometras R D bar 20) Akl 1 21) Ventilis 1¼ 22) Ventilis 1 23) Trišakis 1¼ 24) Per jimas 1¼ -1 25) Izoliuotas trosas 4x6mm 26) Troso sąvarža 3/16mm 27) Laidas H07 RN-F 4x 2,5mm 28) Termomovų komplektas G 29) Paleid jas LE 5,5-8,0A 30) Fazių apsauga RSFF vnt. 2 vnt. 1 vnt. 90m 2 vnt. 1 vnt. 8 vnt. 1 vnt. 1 vnt. 1 vnt. 1 vnt. 1 vnt. 1 vnt. 1 vnt. 1 vnt. 1 vnt. 1 vnt. 1 vnt. 1 vnt. 1 vnt. 1 vnt. 1 vnt. 55m 6 vnt. 55m 1 vnt. 1 vnt. 1 vnt.

43 Vandens tiekimas iši artezinių gręž ęžinių naudojant giluminius siurblius ir adapterį 5, 4, 7 6 2, 3, 4, , 23 24, , 9 4, 7, 12-17, 20 1) Siurblys 75 SUB 1-70 Delfin 2) Per jimas 1 3) Atbulinis vožtuvas 1 4) Per jimas РЕ ) Gręžinio adapteris 1 6) PE vamzdis Pn16 32x3,0 mm 7) Įvor РЕ32mm 8) Apsauginis vožtuvas ¾ 8 bar 9) Per jimas 1 -¾ 10) Gręžinio dangtis D mm 11) Hidraforas С2В-200 1¼ 12) Keturšakis 1 13) Per jimas 1¼ -1 14) Nipelis 1 15) Paranitin 1 16) Antivibracin žarna TFG ) Penkiašakis 1 18)K Sl gio r l WHE-5 Delfin 19) Manometras R D bar 20) Akl 1 21) Rutulinis ventilis 1 22) Izoliuotas trosas 4x6mm 23) Troso sąvarža 3/16mm 24) Laidas H07 RN-F 4x1,5 mm 25) Komplektas termomovų G 4vnt. 70m 45m 6vnt. 45m 43

44 Vandentiekio įrengimo medžiagos ir atsargin s s dalys: Atbulinis vožtuvas ir sietelis Antivibracin žarna Penkiašakisakis Plūdinis paleid jas Hidraforas Sl gio r l Gręžinio dangtelis Manometras Grežinio adapteris 44

45 Sl gio r l WHE-5/PM-5-3W Taikymo sritis: Automatin s vandens tiekimo sistemos siurblio įjungimas/išjungimas Nustatymų ribos:1-5 bar. Gamykliniai nustatymai: -įjungimas prie 1,4 bar. -išjungimas prie 2,8 bar. Min/maks skirtumas: 0,6/2,5 bar Nominalus galingumas 16A (~3,7 kw) Nominali įtampa: 250В Didžiausia aplinkos temperatūra:+55 C. Pajungimo sriegiai: -WHE-5: ¼ -PM-5-3W: Galimi modeliai su laidais ar be jų. К К

46 Sl gio r l s reguliavimas WHE-5/PM-5-3W D mesio: r lę galima reguliuoti tik pilnai sumontavus, pajungus ir užpildžius vandens tiekimo sistemą vandeniu! 1) Įjunkite vandens tiekimo sistemą ir palaukite kol r l atjungs siurblį. 2) Steb kite manometro parodymus. 3) Šiek tiek atsukite bet kurį vandentiekio sistemoje esantį vandens čiaupą, manometro parodymai ims maž ti. 4) Įsiminkite manometro parodymus siurblio įsijungimo mome ntu. 5) Nuimkite r l s dangtelį. 6) Didel spyruokl ( Pieš.1), prisukant veržlę, didina siurblio įjungimo ir atsijungimo sl gį (kartu) Pvz.: nuo 1,4-2,8 bar (gamykliniai nustatymai) iki 2-3,4 bar. Prisukdami veržlę-padidinsite, atsukdami pamažinsite. 7) Prispausdami mažąją spyruoklę (2) didinate įsijungimo ir išsijungimo sl gių skirtumą Pvz.: nuo 1,5-3 bar iki 1,3-3,2 bar. 8) Užd kite nuimtą r l s dangtelį. R l s gamykliniai nustatymai: įsijungimas - 1,4 bar. atsijungimas - 2,8 bar. 46

47 Žemo sl gio r l LP/3 Paskirtis: Išcentrinių siurblių apsauga nuo sausos eigos, montuojama už sl gio r l s kartu su hidraforu, atstatoma rankiniu būdu. Veikimo principas: įrenginys išjungia elektros energijos tiekimą į sl gio r lę jeigu sl gis sistemoje nukrenta iki nustatytos ribos. Energijos tiekimas atnaujinamas nuspaudžiant ir laikant raudoną mygtuką. R l išsijungia prie: 0,1-0,4 bar R l įsijungia prie: 0,5-0,9 bar Gamykliniai nustatymai išsijungia/įsijungia: 0,1/0,5 bar. Nominali srov : iki 16A Nominali įtampa: 230V Didžiausia leistima aplinkos temperatūra: +55 C. Pajungimo sriegis: ¼. Apsaugos klas : IP44 Panašus gaminys: Hydrostop 1 - Pajungimui naudojamas komplekte esantis trišakis Komplekte kištukas ir elektros lizdas su laidu. 47

48 Žemo sl gio r l s sumontavimas 1) Išcentrinis siurblys 2) Hidraforas 3) Žemo sl gio r l LP/3 4) Sl gio r l WHE-5 5) Kištukas 6) Ventilis 7) Atbulionis vožtuvas su sieteliu H Vandens stulpo aukštis H D mesio: Vandens stulpo aukštis H nuo siurblio iki ventilio negali būti didesnis nei išjungimo sl gis nustatytas žemo sl gio r l je LP

49 Išsipl timo indai (hidraforai) ir jų parinkimas Geriamo vandens išsipl timo indas yra vadinamas hidroforu. Jo paskirtis kaupti hidraulinę vandens energiją. Hidroforas vandens tiekimo sistemoje sugeria vandens prieauglį, staigius spaudimo perkričius ir kompensuoja nežymius vandens nuotekius tuo pačiu sumažindamas siurblio įsijungimų skaičių. Minimalų leistiną sistemos hidraforo tūrį galima apskaičiuoti pasitelkiant formulę: Vt - bendras hidraforo tūris (ltr.) Qmax vidutinis našumas (ltr./min) A leistinas siurblio įsijungimų per valandą skaičius Ps Sl gis išsijungiant siurbliui (bar) Pa sl gis isijungiant siurbliui Pp dujų priešsl gis hidrafore 49

50 Sistemos hidraforo tūris skaičiuojamas pagal naudojamo siurblio vidutinį našumą jį padauginant iš 20. PVZ.: našumas 22 ltr./min 22x20= 44 Šiuo atveju rekomenduojame įsigyti 50 litrų talpos hidraforą.

51 Panardinami drenažiniai siurbliai 51

52 Panardinami drenažiniai siurbliai: Švariam vandeniui Vandeniui su tvirtosiomis dalel mis Fekalin ms nuotekoms Taikymo sritys: - Baseinų išsiurbimui - Apsemtų patalpų drenažui - Statybinių duobių išsiurbimui - Fekalinių talpų išsiurbimas Siurbliai nesukelia sl gio! 52

53 Panardinamo drenažinio siurblio pjūvis Ranken l Statorius Rotorius Riebokšliai Pludinis paleid jas Siurbliaratis Filtras-sietelis sietelis Pvz.: siurblys GM-10 /Calpeda/ švariam vandeniui 53

54 Panardinamo siurblio pajungimo schema Sklend El šakut Atbulinis vožtuvas Laidas Vamzdynas 1½ Pludinis paleid jas Pvz. : sirblys GM-10 /Calpeda/ 54

55 Drenažini inių siurblių įrangos dalys Žarna HI Flat LD D mm Žarna Aliflex D mm Siurblių štatyvas Žarnos antgalis Rutulinis atbulinis vožtuvas D1¼ ¼ -2 Sąvaržos 55

56 Siurbliai dyzeliniam kurui ir tepalui Siurbliai dyzeliniam kurui PGA /Nocchi/ Nocchi/ - Siurbliaratis iš žalvario - Dyzelino įsiurbimas iš 5 m - Didžiausia leistina dyzelino temperatūra 50 C 56

57 Siurbliai dyzelinui /PIUSI/ Siurblys By Pass V Našumas Q max 40 l/min Siurblys By Pass V Našumas Q max 43 l/min Siurblys Carry V su ranken le ir pajungimo gnybtais Našumas Q max 40 l/min Siurblys Carry V su ranken le ir pajungimo gnybtais Našumas Q max 43 l/min Siurblys Viscomat V 380V Našumas Q max Sl gis H max 25 l/min 6 bar 57

58 Rankiniai sirbliai dyzelinui ir tepalams /PIUSI/ Naftos produktų išsiurbimui iši 200 l talpų (sriegis 2 ) PISTON 35 l/min Našumas 350 cm3 per ciklą PM GPI PISTON Našumas 900 cm3 / 1800 cm3 per ciklą Tepalui Dyzeliniam kurui Benzinui ROTATIVE 40 l/min Našumas 200 cm3 per ciklą 58

59 Dyzelino skaitiklis K33 /PIUSI/ Srautas l/min Tikslumas ±1% po kalibravimo Pajungimo sriegiai 1 vid. 59

60 Dyzelino skaitiklis K24 /PIUSI/ Srautas l/min Tikslumas ±1% po kalibravimo Pajungimo sriegis 1 Maitinimas 2xAAA 60

61 Nedidelių ūkių siurblin s s stotel s 61

62 Cirkuliaciniai siurbliai šildymo sistemoms: Su šlapiu rotoriumi Su sausu rotoriumi 62

63 Siurbliai su benzininiais varikliais: Skirti švariam vandeniui 63

64 Tvenkinių ir fontanų siurbliai 64

65 Siurbliai fontanams: Siurbliai ir įranga profesionalams 65

66 Komplektai fontanams DIY įranga m g jamsm Siurblys Pondo Vario su 4 - iais skirtingais purkštukais Pondo Vario 1000 Pondo Vario 1500 Pondo Vario

67 Tvenkinių apšvietimo įranga Komplektas Pondo star Set Šviestuvas PONTEC 12V 20W Povandeninis šviestuvas PONDO Star 20 67

68 Dekoratyvinai baseinai fontanams PE Talpos: 150 L 250 L 500 L 750 L 1000 L 68

69 Fontanų komplektai ir kita įranga Akmeninis Fontanų komplektas Komplektas Žernova Minifontanas 69
