Σύστημα SSeries Σύστημα υπερήχων. Οδηγός χρήσης

Transcript

1 Σύστημα SSeries Σύστημα υπερήχων Οδηγός χρήσης

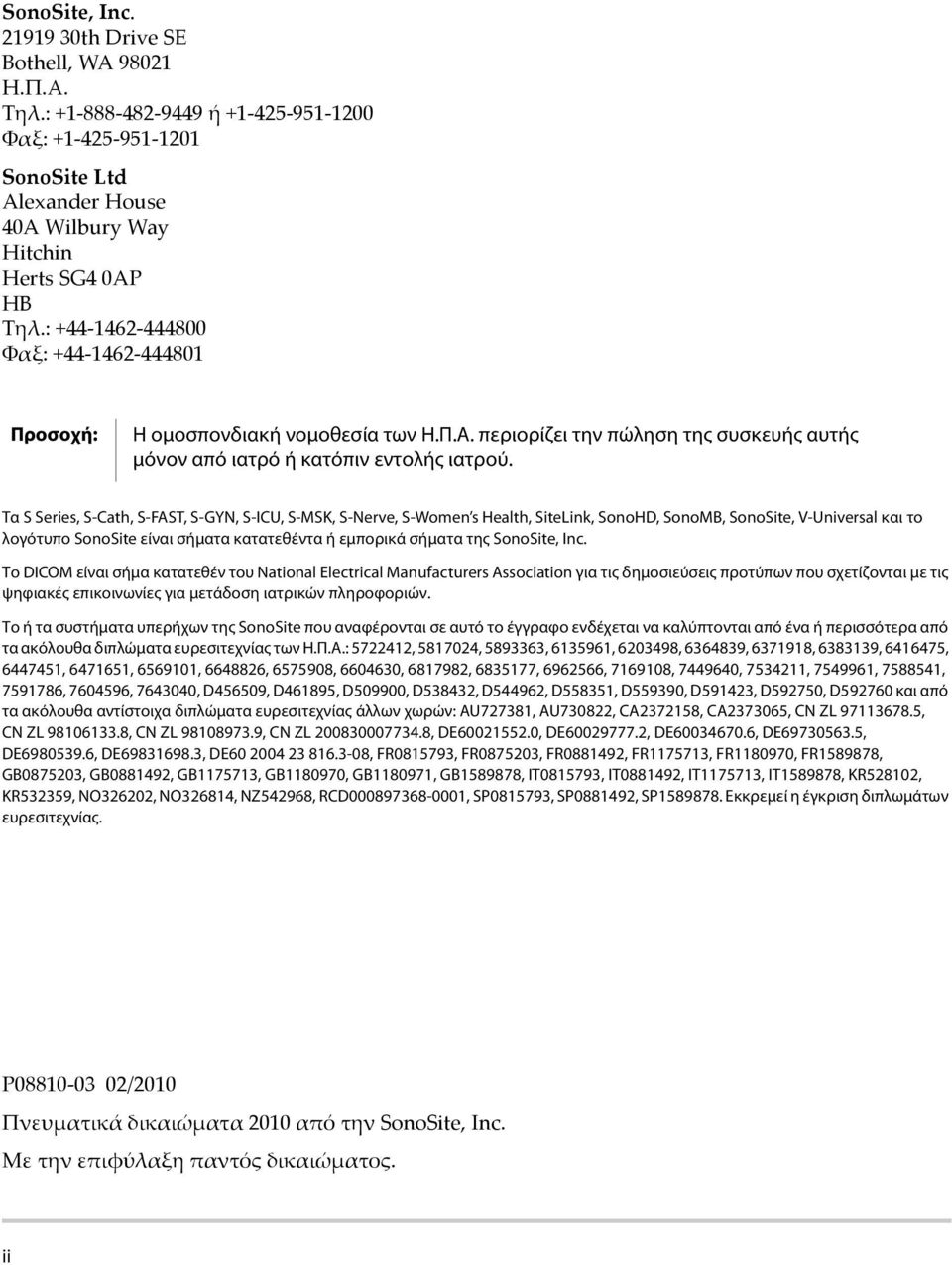

2 SonoSite, Inc th Drive SE Bothell, WA Η.Π.Α. Tηλ.: ή Φαξ: SonoSite Ltd Alexander House 40A Wilbury Way Hitchin Herts SG4 0AP ΗΒ Tηλ.: Φαξ: Προσοχή: Η ομοσπονδιακή νομοθεσία των Η.Π.Α. περιορίζει την πώληση της συσκευής αυτής μόνον από ιατρό ή κατόπιν εντολής ιατρού. Τα S Series, S-Cath, S-FAST, S-GYN, S-ICU, S-MSK, S-Nerve, S-Women s Health, SiteLink, SonoHD, SonoMB, SonoSite, V-Universal και το λογότυπο SonoSite είναι σήματα κατατεθέντα ή εμπορικά σήματα της SonoSite, Inc. Το DICOM είναι σήμα κατατεθέν του National Electrical Manufacturers Association για τις δημοσιεύσεις προτύπων που σχετίζονται με τις ψηφιακές επικοινωνίες για μετάδοση ιατρικών πληροφοριών. Το ή τα συστήματα υπερήχων της SonoSite που αναφέρονται σε αυτό το έγγραφο ενδέχεται να καλύπτονται από ένα ή περισσότερα από τα ακόλουθα διπλώματα ευρεσιτεχνίας των Η.Π.Α.: , , , , , , , , , , , , , , , , , , , , , , , , , , D456509, D461895, D509900, D538432, D544962, D558351, D559390, D591423, D592750, D και από τα ακόλουθα αντίστοιχα διπλώματα ευρεσιτεχνίας άλλων χωρών: AU727381, AU730822, CA , CA , CN ZL , CN ZL , CN ZL , CN ZL , DE , DE , DE , DE , DE , DE , DE , FR , FR , FR , FR , FR , FR , GB , GB , GB , GB , GB , GB , IT , IT , IT , IT , KR528102, KR532359, NO326202, NO326814, NZ542968, RCD , SP , SP , SP Εκκρεμεί η έγκριση διπλωμάτων ευρεσιτεχνίας. P /2010 Πνευματικά δικαιώματα 2010 από την SonoSite, Inc. Με την επιφύλαξη παντός δικαιώματος. ii

3 Περιεχόμενα Εισαγωγή Συμβάσεις...vii Σχόλια πελατών...vii Κεφάλαιο 1: Έναρξη λειτουργίας Πληροφορίες για το σύστημα... 1 Προετοιμασία του συστήματος... 1 Διαμερίσματα και σύνδεσμοι... 1 Τοποθέτηση ή αφαίρεση της μπαταρίας... 3 Χρήση εναλλασσόμενου ρεύματος και φόρτιση της μπαταρίας... 3 Ενεργοποίηση και απενεργοποίηση του συστήματος... 4 Σύνδεση των ηχοβολέων... 4 Τοποθέτηση και αφαίρεση συσκευών αποθήκευσης USB... 5 Χειριστήρια του συστήματος... 6 Διάταξη οθόνης... 7 Γενική αλληλεπίδραση... 8 Χειριστήριο αφής... 8 Πλήκτρα ελέγχου και περιστρεφόμενα κουμπιά... 8 Εισαγωγή κειμένου... 8 Προετοιμασία των ηχοβολέων... 9 Βίντεο εκπαίδευσης...11 Προοριζόμενες χρήσεις...11 Κεφάλαιο 2: Ρύθμιση συστήματος Προβολή των σελίδων ρύθμισης...15 Επαναφορά στις προεπιλεγμένες ρυθμίσεις...15 Ρύθμιση διαχείρισης...15 Ρυθμίσεις ασφάλειας...15 Ρύθμιση χρήστη...16 Εξαγωγή ή εισαγωγή λογαριασμών χρήστη...17 Εξαγωγή και σβήσιμο του αρχείου καταγραφής συμβάντων...18 Σύνδεση ως χρήστης...18 Επιλογή ασφαλούς κωδικού πρόσβασης...19 Ρύθμιση σχολίων...19 Ρύθμιση ήχου και μπαταρίας...20 Ρύθμιση των καρδιακών υπολογισμών...20 Ρυθμίσεις συνδεσιμότητας...20 Ρύθμιση ημερομηνίας και ώρας...21 Ρυθμίσεις προβολής πληροφοριών...21 Ρύθμιση κατάστασης δικτύου...22 Ρύθμιση υπολογισμών μαιευτικής...22 Περιεχόμενα iii

4 Ρύθμιση προεπιλογών...22 Ρύθμιση πληροφοριών συστήματος...23 Ρύθμιση συσκευών USB...23 Περιορισμοί της μορφής JPEG...23 Κεφάλαιο 3: Απεικόνιση Λειτουργίες απεικόνισης...25 Απεικόνιση 2D...25 Απεικόνιση σε M Mode...26 Απεικόνιση CPD και Color...27 Απεικόνιση με PW και CW Doppler...28 Ρύθμιση βάθους και απολαβής...31 Πάγωμα, προβολή καρέ και μεγέθυνση...31 Διαθέσιμες λειτουργίες απεικόνισης και εξετάσεις, ανά ηχοβολέα...32 Σχολιασμός εικόνων...35 Φόρμα πληροφοριών εξεταζόμενου...37 Πεδία της φόρμας πληροφοριών εξεταζόμενου...38 Εικόνες και κλιπ...39 Αποθήκευση εικόνων και κλιπ...39 Ανασκόπηση εξετάσεων εξεταζόμενου...39 Εκτύπωση, εξαγωγή και διαγραφή εικόνων και κλιπ...41 Κεφάλαιο 4: Μετρήσεις και υπολογισμοί Μετρήσεις...45 Πληροφορίες σχετικά με την αποθήκευση μετρήσεων...45 Εργασία με δρομείς...45 Μετρήσεις 2D...46 Μετρήσεις M-Mode...47 Μετρήσεις Doppler...48 Υπολογισμοί...50 Μενού υπολογισμών...50 Εκτέλεση και αποθήκευση μετρήσεων στους υπολογισμούς...51 Προβολή και διαγραφή αποθηκευμένων μετρήσεων σε υπολογισμούς...51 Καρδιακοί υπολογισμοί...52 Υπολογισμοί EMED (S-FAST)...62 Υπολογισμοί γυναικολογικών εξετάσεων (Gyn)...63 Υπολογισμοί μαιευτικών εξετάσεων (OB)...64 Υπολογισμοί όγκου...67 Αναφορά εξεταζόμενου...68 Αναφορά ΟΒ εξεταζόμενου...68 Αναφορά εξεταζόμενου για καρδιακές εξετάσεις...68 Φύλλα εργασίας EMED (S-FAST)...69 Φύλλα εργασίας MSK (S-MSK)...69 iv Περιεχόμενα

5 Κεφάλαιο 5: Αντιμετώπιση προβλημάτων και συντήρηση Αντιμετώπιση προβλημάτων...71 Άδεια χρήσης λογισμικού...72 Συντήρηση...73 Καθαρισμός και απολύμανση του συστήματος υπερήχων...74 Καθαρισμός και απολύμανση ηχοβολέων...75 Καθαρισμός και απολύμανση της μπαταρίας ή του πληκτρολογίου USB...77 Συνιστώμενα απολυμαντικά...78 Κεφάλαιο 6: Ασφάλεια Εργονομική ασφάλεια...87 Τοποθέτηση του συστήματος...88 Τοποθέτηση του σώματός σας...88 Να κάνετε διαλείμματα, να ασκείστε και να εναλλάσσετε τις δραστηριότητές σας...89 Κατηγοριοποίηση ηλεκτρικής ασφάλειας...90 Ηλεκτρική ασφάλεια...91 Ασφάλεια εξοπλισμού...94 Ασφάλεια μπαταρίας...94 Κλινική ασφάλεια...95 Επικίνδυνα υλικά...96 Ηλεκτρομαγνητική συμβατότητα...96 Δήλωση του κατασκευαστή...98 Αρχή ALARA Εφαρμογή της αρχής ALARA Άμεσες παράμετροι Έμμεσες παράμετροι Παράμετροι δέκτη Ακουστικά τεχνήματα Οδηγίες για τη μείωση των MI και TI Προβολή εξόδου Ακρίβεια προβολής εξόδου MI και TI Παράγοντες που συμβάλλουν στην αβεβαιότητα ως προς την προβαλλόμενη τιμή Σχετικά έγγραφα καθοδήγησης Αύξηση θερμοκρασίας επιφάνειας ηχοβολέα Μέτρηση ακουστικής εξόδου Εντάσεις in Situ, υποβαθμισμένες και μετρημένες σε νερό Μοντέλα ιστού και μελέτη εξοπλισμού Πίνακες ακουστικής εξόδου Όροι που χρησιμοποιούνται στους πίνακες ακουστικής εξόδου Ακρίβεια και αβεβαιότητα ακουστικής μέτρησης Σύμβολα επισήμανσης Περιεχόμενα v

6 Κεφάλαιο 7: Τιμές αναφοράς Ακρίβεια μέτρησης Πηγές σφαλμάτων μέτρησης Δημοσιεύσεις μετρήσεων και ορολογία Βιβλιογραφία καρδιολογίας Βιβλιογραφία μαιευτικής Πίνακες ηλικίας κυήσεως Υπολογισμοί λόγων Γενική βιβλιογραφία Κεφάλαιο 8: Προδιαγραφές Υποστηριζόμενοι ηχοβολείς Λειτουργίες απεικόνισης Αποθήκευση εικόνων και κλιπ Συνοδευτικά εξαρτήματα Περιφερειακά Ιατρικού τύπου Μη ιατρικού τύπου Όρια θερμοκρασίας και υγρασίας Συνθήκες Αποστολή και φύλαξη Ηλεκτρικές προδιαγραφές Μπαταρία Πρότυπα ηλεκτρομηχανικής ασφάλειας Ταξινόμηση προτύπων EMC Πρότυπα αερομεταφερόμενου εξοπλισμού Πρότυπο HIPAA Γλωσσάριο Όροι Συντμήσεις Ευρετήριο vi Περιεχόμενα

7 Εισαγωγή Αυτός ο οδηγός χρήσης του συστήματος υπερήχων SSeries παρέχει πληροφορίες σχετικά με την προετοιμασία και τη χρήση του συστήματος υπερήχων SSeries και σχετικά με τον καθαρισμό και την απολύμανση του συστήματος και των ηχοβολέων. Παρέχει επίσης τις προδιαγραφές του συστήματος και πληροφορίες για την ασφάλεια και την ακουστικό έξοδο. Ο οδηγός χρήσης προορίζεται για χρήστες εξοικειωμένους με τις τεχνικές υπερήχων. Δεν παρέχει εκπαίδευση σε πρακτικές υπερηχογραφίας ή σε κλινικές πρακτικές. Πριν από τη χρήση του συστήματος πρέπει να προηγείται εκπαίδευση στην εφαρμογή των υπερήχων. Για πληροφορίες σχετικά με τη χρήση των συνοδευτικών εξαρτημάτων και των περιφερειακών, ανατρέξτε στον αντίστοιχο οδηγό χρήσης εξαρτημάτων της SonoSite. Για ειδικότερες πληροφορίες σχετικά με τα περιφερειακά, ανατρέξτε στις οδηγίες του κατασκευαστή. Συμβάσεις Ο οδηγός χρήσης ακολουθεί τις παρακάτω συμβάσεις: Η ένδειξη ΠΡΟΕΙΔΟΠΟΙΗΣΗ περιγράφει προφυλάξεις απαραίτητες για την αποφυγή τραυματισμού ή θανάτου. Η ένδειξη Προσοχή περιγράφει προφυλάξεις απαραίτητες για την προστασία των προϊόντων. Τα αριθμημένα βήματα στις διαδικασίες πρέπει να εκτελούνται με τη σειρά. Τα θέματα σε καταλόγους με κουκκίδες δεν απαιτούν αλληλουχία. Οι διαδικασίες του ενός βήματος αρχίζουν με. Τα σύμβολα και οι όροι που χρησιμοποιούνται στο σύστημα και τον ηχοβολέα περιγράφονται στο Κεφάλαιο 1, Κεφάλαιο 6 και το Γλωσσάριο. Σχόλια πελατών Οι ερωτήσεις και τα σχόλια είναι ευπρόσδεκτα. Η SonoSite ενδιαφέρεται για τη γνώμη σας σχετικά με το σύστημα και τον οδηγό χρήσης. Καλέστε τη SonoSite στον αριθμό στις Η.Π.Α. Εκτός των Η.Π.Α., καλέστε τον πλησιέστερο αντιπρόσωπο της SonoSite. Μπορείτε επίσης να στείλετε μήνυμα ηλεκτρονικού ταχυδρομείου στη SonoSite, στην ηλεκτρονική διεύθυνση comments@sonosite.com. Για τεχνική υποστήριξη, επικοινωνήστε με τη SonoSite ως εξής: Τεχνική υποστήριξη SonoSite Αρ. τηλεφώνου (Η.Π.Α. ή Καναδάς): Αρ. τηλεφώνου (εκτός των Η.Π.Α. και του Καναδά): Διαφορετικά, καλέστε τον αντιπρόσωπο της περιοχής σας. Αρ. φαξ: Τοποθεσία Web: service@sonosite.com Κάντε κλικ στην επιλογή Support (Υποστήριξη). Εισαγωγή Εισαγωγή vii

8 Κέντρο σέρβις στην Ευρώπη Αρ. τηλεφώνου +44-(0) viii Σχόλια πελατών

9 Κεφάλαιο 1: Έναρξη λειτουργίας Πληροφορίες για το σύστημα Το σύστημα υπερήχων SonoSite SSeries είναι μια φορητή συσκευή, ελεγχόμενη από λογισμικό, που χρησιμοποιεί εξ ολοκλήρου ψηφιακή αρχιτεκτονική. Το S Series περιλαμβάνει τα παρακάτω: σύστημα υπερήχων S Cath σύστημα υπερήχων S FAST σύστημα υπερήχων S GYN σύστημα υπερήχων S ICU σύστημα υπερήχων S MSK σύστημα υπερήχων S Nerve σύστημα υπερήχων S Women s Health Το σύστημα έχει πολλαπλές διαμορφώσεις και σετ δυνατοτήτων που χρησιμοποιούνται για τη λήψη και την προβολή υπερηχογραφικών εικόνων υψηλής ανάλυσης σε πραγματικό χρόνο. Οι δυνατότητες του δικού σας συστήματος εξαρτώνται από τη διαμόρφωση του συστήματος, τον ηχοβολέα και τον τύπο της εξέτασης. Για την ενεργοποίηση του λογισμικού απαιτείται ένα κλειδί άδειας χρήσης. Βλ. «Άδεια χρήσης λογισμικού» στη σελίδα 72. Κατά περίσταση, ενδέχεται να χρειαστεί αναβάθμιση του λογισμικού. Η SonoSite θα σας εφοδιάσει με μια συσκευή USB που περιέχει το λογισμικό. Μία συσκευή USB μπορεί να αναβαθμίσει πολλαπλά συστήματα. Βασικά βήματα 1 Ενεργοποιήστε το σύστημα. (Για τη θέση του διακόπτη λειτουργίας, βλ. «Χειριστήρια του συστήματος» στη σελίδα 6). 2 Προσαρτήστε έναν ηχοβολέα. 3 Πατήστε Patient (Εξεταζόμενος) και συμπληρώστε τη φόρμα πληροφοριών εξεταζόμενου. 4 Αν διαθέτετε άδεια χρήσης για όλες τις λειτουργίες απεικόνισης, πατήστε την επιλογή Mode (Λειτουργία) και επιλέξτε μια λειτουργία απεικόνισης. Από προεπιλογή, το σύστημα βρίσκεται σε απεικόνιση 2D. Προετοιμασία του συστήματος Διαμερίσματα και σύνδεσμοι Το πίσω μέρος του συστήματος διαθέτει διαμερίσματα για την μπαταρία και τον ηχοβολέα καθώς και συνδέσμους για τις συσκευές USB, τα καλώδια ρεύματος, τα καλώδια και άλλα. Το πλαϊνό μέρος διαθέτει επιπλέον συνδέσμους. (Βλ. Σχήμα 1 στη σελίδα 2.) Έναρξη λειτουργίας Κεφάλαιο 1: Έναρξη λειτουργίας 1

10 1 Κάθε σύνδεσμος στο πίσω και το πλαϊνό μέρος του συστήματος φέρει ένα σύμβολο που περιγράφει τη χρήση του. 3 Σύμβολα συνδεσιμότητας στο σύστημα Σύμβολο Ορισμός USB Είσοδος συνεχούς ρεύματος RS-232 (συσκευή εγγραφής DVD ή συσκευή ανάγνωσης γραμμικού κώδικα) Έξοδος βίντεο composite Έλεγχος εκτύπωσης Έξοδος S-βίντεο 4 Είσοδος S-βίντεο Έξοδος βίντεο DVI Ethernet Έξοδος ήχου Σχήμα 1 Πίσω μέρος (κορυφή) και πλαϊνό μέρος (βάση) του συστήματος 1 Λαβή 2 Μορφοτροπέας 3 Μοχλός ασφάλισης μπαταρίας 4 Υποδοχές σύνδεσης (Βλ. τον πίνακα «Σύμβολα συνδεσιμότητας στο σύστημα»). 5 Μπαταρία 2 Προετοιμασία του συστήματος

11 Τοποθέτηση ή αφαίρεση της μπαταρίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να μην τραυματιστεί ο χειριστής και για να αποτραπεί πιθανή βλάβη του συστήματος υπερήχων, ελέγχετε την μπαταρία για διαρροές πριν από την εγκατάσταση. Για να αποφύγετε την απώλεια δεδομένων και να πραγματοποιήσετε ασφαλή τερματισμό λειτουργίας του συστήματος, φροντίστε να υπάρχει πάντοτε μια μπαταρία στο σύστημα. Για να τοποθετήσετε την μπαταρία 1 Αποσυνδέστε το τροφοδοτικό από το σύστημα υπερήχων. 2 Σύρετε τους δύο οδόντες στη βάση της μπαταρίας εντός του διαμερίσματος μπαταριών στο πίσω μέρος του συστήματος. 3 Χαμηλώστε την μπαταρία στο διαμέρισμά της. 4 Πιέστε σταθερά την μπαταρία έως ότου ο μοχλός ασφάλισης πεταχτεί προς τα έξω. Για να αφαιρέσετε την μπαταρία 1 Αποσυνδέστε το τροφοδοτικό από το σύστημα υπερήχων. 2 Πιέστε προς τα κάτω το μοχλό ασφάλισης στο πάνω μέρος της μπαταρίας και ανασηκώστε την μπαταρία. Χρήση εναλλασσόμενου ρεύματος και φόρτιση της μπαταρίας Η μπαταρία φορτίζεται όταν το σύστημα είναι συνδεδεμένο με τροφοδοτικό εναλλασσόμενου ρεύματος. Μια μπαταρία που έχει αποφορτιστεί πλήρως επαναφορτίζεται σε λιγότερο από πέντε ώρες. Το σύστημα μπορεί να λειτουργήσει με εναλλασσόμενο ρεύμα και η φόρτιση της μπαταρίας γίνεται όταν το εναλλασσόμενο ρεύμα είναι συνδεδεμένο στο σύστημα. Το σύστημα μπορεί να λειτουργήσει με τροφοδοσία από την μπαταρία για διάστημα έως και δύο ωρών, ανάλογα με τη λειτουργία απεικόνισης και τη φωτεινότητα της οθόνης. Όταν τροφοδοτείται από την μπαταρία, το σύστημα ενδέχεται να μην επανεκκινείται εάν η μπαταρία έχει χαμηλό φορτίο. Για να συνεχίσετε, συνδέστε το σύστημα σε παροχή εναλλασσόμενου ρεύματος. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προσοχή: Ο εξοπλισμός πρέπει να συνδεθεί σε μονοφασικό κύκλωμα κεντρικής λήψης όταν οι χρήστες στις Η.Π.Α. συνδέουν τον εξοπλισμό σε σύστημα παροχής 240 V. Βεβαιωθείτε ότι η τάση ρεύματος του νοσοκομείου αντιστοιχεί στις επιτρεπόμενες τιμές τάσης ρεύματος. Βλ. «Ηλεκτρικές προδιαγραφές» στη σελίδα 164. Για να λειτουργήσετε το σύστημα με παροχή εναλλασσόμενου ρεύματος 1 Συνδέστε το καλώδιο συνεχούς ρεύματος από το τροφοδοτικό ρεύματος στο σύνδεσμο του συστήματος. Βλ. Σχήμα 1 στη σελίδα 2. 2 Συνδέστε το καλώδιο εναλλασσόμενου ρεύματος στο τροφοδοτικό και σε ηλεκτρική πρίζα νοσοκομειακού τύπου. Έναρξη λειτουργίας Κεφάλαιο 1: Έναρξη λειτουργίας 3

12 Ενεργοποίηση και απενεργοποίηση του συστήματος Προσοχή: Μην χρησιμοποιείτε το σύστημα εάν εμφανιστεί μήνυμα σφάλματος στην οθόνη. Σημειώστε τον κωδικό σφάλματος και απενεργοποιήστε το σύστημα. Καλέστε τη SonoSite ή τον αντιπρόσωπο της περιοχής σας. Προσοχή: Για να μην υποστεί βλάβη ο σύνδεσμος του ηχοβολέα, μην τοποθετείτε σε αυτόν ξένα υλικά. Για να ενεργοποιήσετε και να απενεργοποιήσετε τη λειτουργία του συστήματος Πατήστε το διακόπτη λειτουργίας. (Βλ. «Χειριστήρια του συστήματος» στη σελίδα 6.) Για να αφυπνίσετε το σύστημα Για να εξοικονομηθεί η ενέργεια της μπαταρίας όταν το σύστημα είναι ενεργοποιημένο, το σύστημα περνά σε τρόπο λειτουργίας αδράνειας εάν δεν το χρησιμοποιήσετε για ένα προκαθορισμένο χρονικό διάστημα. Για να ρυθμίσετε το χρόνο καθυστέρησης της αδράνειας, βλ. «Ρύθμιση ήχου και μπαταρίας» στη σελίδα 20. Πατήστε ένα πλήκτρο ή αγγίξτε το χειριστήριο αφής. Σύνδεση των ηχοβολέων ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να αποτρέψετε τον τραυματισμό του εξεταζόμενου, μην τοποθετείτε το σύνδεσμο επάνω στον εξεταζόμενο. Το σύστημα υπερήχων μπορεί να λειτουργήσει στη βάση στήριξης S Series, V-Universal ή σε κατάλληλη επιφάνεια ώστε να διευκολύνεται η διέλευση του αέρα από την υποδοχή σύνδεσης. Σχήμα 2 Σύνδεση του ηχοβολέα Για να συνδέσετε έναν ηχοβολέα 1 Τραβήξτε την ασφάλεια του ηχοβολέα προς τα επάνω και στρέψτε την προς τα δεξιά. 2 Ευθυγραμμίστε το σύνδεσμο του ηχοβολέα με την υποδοχή σύνδεσης που βρίσκεται στο πίσω μέρος του συστήματος. 3 Τοποθετήστε το σύνδεσμο του ηχοβολέα στην υποδοχή σύνδεσης του συστήματος. 4 Προετοιμασία του συστήματος

13 4 Περιστρέψτε την ασφάλεια αριστερόστροφα. 5 Πιέστε την ασφάλεια προς τα κάτω για να ασφαλίσετε το σύνδεσμο του ηχοβολέα στο σύστημα. Για να αποσυνδέσετε έναν ηχοβολέα 1 Τραβήξτε την ασφάλεια του ηχοβολέα προς τα επάνω και στρέψτε την προς τα δεξιά. 2 Τραβήξτε το σύνδεσμο του ηχοβολέα, έτσι ώστε να αφαιρεθεί από το σύστημα. Τοποθέτηση και αφαίρεση συσκευών αποθήκευσης USB Οι εικόνες και τα κλιπ αποθηκεύονται στην εσωτερική μνήμη αποθήκευσης και ομαδοποιούνται σε μια λίστα εξεταζόμενων με δυνατότητα ταξινόμησης. Μπορείτε να αρχειοθετήσετε τις εικόνες και τα κλιπ από το σύστημα υπερήχων σε προσωπικό υπολογιστή μέσω μιας συσκευής αποθήκευσης USB. Παρόλο που οι εικόνες και τα κλιπ που βρίσκονται σε μια συσκευή αποθήκευσης USB δεν είναι δυνατόν να προβληθούν στο σύστημα υπερήχων, μπορείτε να αφαιρέσετε τη συσκευή και να τα προβάλλετε στον υπολογιστή. Μπορείτε επίσης να εισάγετε και να εξάγετε τους λογαριασμούς χρηστών και το αρχείο καταγραφής συμβάντων με χρήση μιας συσκευής αποθήκευσης USB. Υπάρχουν τρεις θύρες USB στο σύστημα: δύο στο πίσω μέρος και μία στο πλάι. Εάν χρειάζεστε περισσότερες θύρες USB, μπορείτε να συνδέσετε ένα διανομέα USB σε οποιαδήποτε θύρα USB. Σημείωση: Το σύστημα δεν υποστηρίζει συσκευές αποθήκευσης USB οι οποίες προστατεύονται με κωδικό πρόσβασης. Βεβαιωθείτε ότι δεν είναι ενεργοποιημένη η λειτουργία προστασίας με κωδικό πρόσβασης στη συσκευή αποθήκευσης USB που χρησιμοποιείτε. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προσοχή: Για να αποφύγετε την πρόκληση βλάβης στη συσκευή αποθήκευσης USB και την απώλεια των δεδομένων εξεταζόμενου που περιέχει, να ακολουθείτε τις παρακάτω οδηγίες: Μην αφαιρείτε τη συσκευή αποθήκευσης USB και μην απενεργοποιείτε το σύστημα υπερήχων ενόσω εκτελείται εξαγωγή. Μην κτυπάτε και μην πιέζετε τη συσκευή αποθήκευσης USB ενόσω αυτή βρίσκεται τοποθετημένη σε θύρα USB του συστήματος υπερήχων. Πιθανόν να καταστραφεί ο σύνδεσμος. Εάν δεν εμφανιστεί το εικονίδιο USB στην περιοχή κατάστασης συστήματος στην οθόνη, τότε η συσκευή αποθήκευσης USB πιθανόν να είναι ελαττωματική ή να προστατεύεται με κωδικό πρόσβασης. Απενεργοποιήστε το σύστημα και αντικαταστήστε τη συσκευή. Έναρξη λειτουργίας Κεφάλαιο 1: Έναρξη λειτουργίας 5

14 Για να συνδέσετε μια συσκευή αποθήκευσης USB Εισαγάγετε τη συσκευή αποθήκευσης USB στη θύρα USB του συστήματος. Βλ. Σχήμα 1 στη σελίδα 2. Η συσκευή αποθήκευσης USB είναι έτοιμη για χρήση όταν εμφανιστεί το εικονίδιο USB. Εάν θέλετε να δείτε πληροφορίες σχετικά με τη συσκευή, ανατρέξτε στην ενότητα «Ρύθμιση συσκευών USB» στη σελίδα 23 Χειριστήρια του συστήματος 1 2 Για να αφαιρέσετε μια συσκευή αποθήκευσης USB Η αφαίρεση της συσκευής αποθήκευσης USB ενόσω το σύστημα εξάγει δεδομένα σε αυτήν μπορεί να οδηγήσει στην αποθήκευση κατεστραμμένων ή ελλιπών δεδομένων. 1 Περιμένετε πέντε δευτερόλεπτα αφού σταματήσει η κίνηση του εικονιδίου USB. 2 Αφαιρέστε τη συσκευή USB από τη θύρα Σχήμα 3 Χειριστήρια του συστήματος: 2 1 Διακόπτης λειτουργίας 2 Πλήκτρα ελέγχου 3 Περιστρεφόμενα κουμπιά ελέγχου 4 Χειριστήριο αφής 5 Πλήκτρο χειριστηρίου αφής Ενεργοποιεί και απενεργοποιεί το σύστημα. Εκτελούν μια ενέργεια ή κάνουν μια επιλογή βάσει περιβάλλοντος. Οι ισχύουσες ονομασίες εμφανίζονται στην οθόνη δίπλα στα πλήκτρα. Προσαρμόζουν την απολαβή, το βάθος, την προσωρινή μνήμη της κινηματογραφικής προβολής, τη φωτεινότητα και άλλα πολλά. Μπορούν επίσης να εκτελέσουν μια ενέργεια. Περιστρέφονται, πιέζονται ή και τα δύο, ανάλογα με το περιβάλλον. Οι ισχύουσες ονομασίες εμφανίζονται στην οθόνη πάνω από τα περιστρεφόμενα κουμπιά. Μετακινεί το δείκτη και άλλα στοιχεία. Λειτουργεί σε συνδυασμό με το χειριστήριο αφής. Όταν είναι πατημένο ενεργοποιεί ένα στοιχείο στην οθόνη. 6 Χειριστήρια του συστήματος

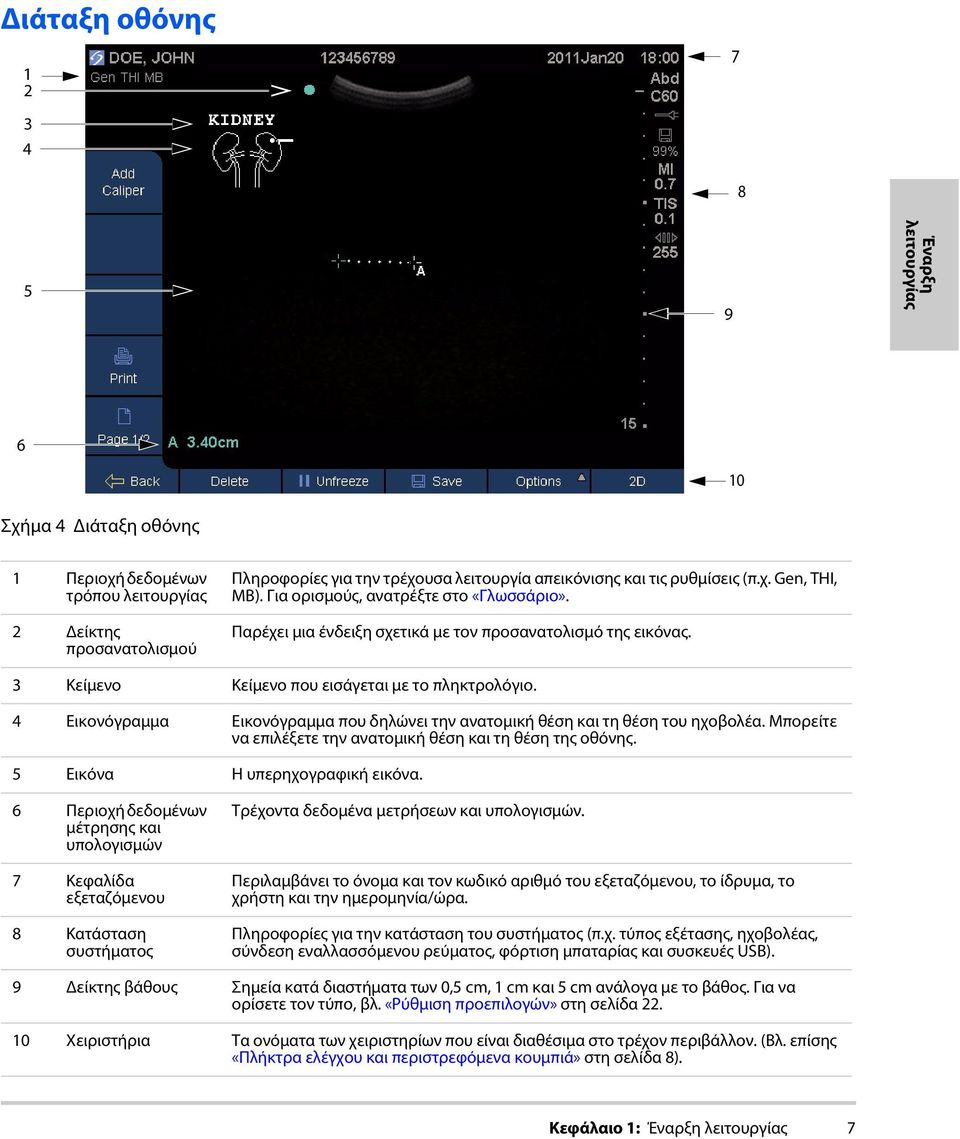

15 Διάταξη οθόνης Έναρξη λειτουργίας 6 10 Σχήμα 4 Διάταξη οθόνης 1 Περιοχή δεδομένων τρόπου λειτουργίας 2 Δείκτης προσανατολισμού Πληροφορίες για την τρέχουσα λειτουργία απεικόνισης και τις ρυθμίσεις (π.χ. Gen, THI, MB). Για ορισμούς, ανατρέξτε στο «Γλωσσάριο». Παρέχει μια ένδειξη σχετικά με τον προσανατολισμό της εικόνας. 3 Κείμενο Κείμενο που εισάγεται με το πληκτρολόγιο. 4 Εικονόγραμμα Εικονόγραμμα που δηλώνει την ανατομική θέση και τη θέση του ηχοβολέα. Μπορείτε να επιλέξετε την ανατομική θέση και τη θέση της οθόνης. 5 Eικόνα Η υπερηχογραφική εικόνα. 6 Περιοχή δεδομένων μέτρησης και υπολογισμών 7 Κεφαλίδα εξεταζόμενου 8 Κατάσταση συστήματος Τρέχοντα δεδομένα μετρήσεων και υπολογισμών. Περιλαμβάνει το όνομα και τον κωδικό αριθμό του εξεταζόμενου, το ίδρυμα, το χρήστη και την ημερομηνία/ώρα. Πληροφορίες για την κατάσταση του συστήματος (π.χ. τύπος εξέτασης, ηχοβολέας, σύνδεση εναλλασσόμενου ρεύματος, φόρτιση μπαταρίας και συσκευές USB). 9 Δείκτης βάθους Σημεία κατά διαστήματα των 0,5 cm, 1 cm και 5 cm ανάλογα με το βάθος. Για να ορίσετε τον τύπο, βλ. «Ρύθμιση προεπιλογών» στη σελίδα Χειριστήρια Τα ονόματα των χειριστηρίων που είναι διαθέσιμα στο τρέχον περιβάλλον. (Βλ. επίσης «Πλήκτρα ελέγχου και περιστρεφόμενα κουμπιά» στη σελίδα 8). Κεφάλαιο 1: Έναρξη λειτουργίας 7

16 Γενική αλληλεπίδραση Χειριστήριο αφής Στις φόρμες και τις σελίδες ρύθμισης, το χειριστήριο αφής είναι παρόμοιο με το ποντίκι σε ένα φορητό υπολογιστή. Χρησιμοποιώντας το χειριστήριο αφής, μετακινείτε το δείκτη σε ένα στοιχείο και στη συνέχεια κάνετε κλικ (πατήστε το πλήκτρο κάτω από το χειριστήριο αφής) για να ενεργοποιήσετε το στοιχείο. Σε άλλα περιβάλλοντα, το χειριστήριο αφής προσαρμόζει και μετακινεί στοιχεία στην οθόνη: τους δρομείς, το πλαίσιο της περιοχής ενδιαφέροντος (ROI) και άλλα. Εάν κάνετε κλικ, μπορείτε να πραγματοποιήσετε εναλλαγή μεταξύ των επιλεγμένων στοιχείων. Πλήκτρα ελέγχου και περιστρεφόμενα κουμπιά Τα πλήκτρα ελέγχου και τα περιστρεφόμενα κουμπιά αλλάζουν δυναμικά ανάλογα με το περιβάλλον. Για παράδειγμα, το πάγωμα μιας εικόνας μπορεί να εμφανίσει τα χειριστήρια για εστίαση, εκτέλεση μετρήσεων και έλεγχο της προσωρινής μνήμης κινηματογραφικής προβολής. Η τρέχουσα ονομασία εμφανίζεται στην οθόνη δίπλα στο πλήκτρο ή το περιστρεφόμενο κουμπί. Για να επιλέξετε ένα πλήκτρο ελέγχου, πατήστε το. Για να επιλέξετε ένα περιστρεφόμενο κουμπί ελέγχου, πατήστε το, γυρίστε το, ή και τα δύο ανάλογα με το περιβάλλον. Λειτουργικότητα Γενικά, ένα πλήκτρο ελέγχου λειτουργεί με έναν από τους ακόλουθους τρόπους: Περιστρεφόμενο κουμπί ή πλήκτρο Ενεργοποιεί ή απενεργοποιεί κάποια λειτουργία. Εκτελεί μια ενέργεια, όπως αποθήκευση ή επιστροφή στην προηγούμενη οθόνη. Εμφανίζει πρόσθετα χειριστήρια. Μόνο περιστρεφόμενο κουμπί Πραγματοποιεί μικρορυθμίσεις για απολαβή, βάθος, κλίμακα PRF, μέγεθος πύλης και άλλα πολλά. Πραγματοποιεί κύλιση στην προσωρινή μνήμη της κινηματογραφικής προβολής και τις αποθηκευμένες εικόνες. Μόνο πλήκτρο Σας μετακινεί κυκλικά μεταξύ των ρυθμίσεων μιας λίστας. Εμφανίζει μια λίστα από όπου πρέπει να επιλέξετε. Αναγνωρίζεται από ένα βέλος. Αν πατήσετε το πλήκτρο, εμφανίζεται η λίστα. Ενεργοποιεί το δεξιό περιστρεφόμενο κουμπί. Αυτά τα πλήκτρο αναγνωρίζονται από ένα διπλό κύκλο. Όταν πατηθεί, επιλέγεται το πλήκτρο, μαζί με το δεξιό περιστρεφόμενο κουμπί. Το χειριστήριο Page x/x (Σελίδα x/x) εμφανίζει πρόσθετα χειριστήρια. Εισαγωγή κειμένου Στις φόρμες και τα σχόλια, μπορείτε να εισαγάγετε κείμενο στα πεδία κειμένου χρησιμοποιώντας είτε το πληκτρολόγιο της οθόνης είτε ένα εξωτερικό πληκτρολόγιο USB που είναι συνδεδεμένο σε θύρα USB του συστήματος. Εάν χρησιμοποιήσετε ένα εξωτερικό πληκτρολόγιο USB, εισαγάγετε χαρακτήρες πληκτρολογώντας τους. Με το πλήκτρο TAB μπορείτε να περιηγηθείτε μεταξύ των πεδίων κειμένου. 8 Γενική αλληλεπίδραση

17 ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να αποτρέψετε την επιμόλυνση, μην χρησιμοποιείτε το πληκτρολόγιο USB που παρέχεται από τη SonoSite σε αποστειρωμένο περιβάλλον. Το πληκτρολόγιο USB δεν είναι αποστειρωμένο και δεν μπορεί να αντέξει την αποστείρωση. Για να εισαγάγετε κείμενο σε πεδία κειμένου χρησιμοποιώντας το πληκτρολόγιο της οθόνης 1 Κάντε κλικ σε ένα πεδίο κειμένου. Εμφανίζεται το πληκτρολόγιο της οθόνης με το πεδίο κειμένου στην κορυφή. 2 Κάντε κλικ σε κάθε χαρακτήρα που θέλετε να εισαγάγετε. Το πλήκτρο Äñ προβάλλει και κρύβει τους διεθνείς χαρακτήρες. Το πλήκτρο SYMBOLS προβάλλει τα σύμβολα και τα σημεία στίξης. Το πλήκτρο CAPS LOCK ενεργοποιεί και απενεργοποιεί τους κεφαλαίους χαρακτήρες. Το πλήκτρο SHIFT ενεργοποιεί ή απενεργοποιεί τους κεφαλαίους χαρακτήρες για το επόμενο γράμμα που εισάγετε. Το πλήκτρο DELETE διαγράφει το χαρακτήρα στα δεξιά του δείκτη. 3 (Προαιρετικό) Στις φόρμες, περιηγηθείτε μεταξύ των πεδίων κειμένου: Κάντε κλικ στο Next (Επόμενο) για να προχωρήσετε στο επόμενο πεδίο. Κάντε κλικ στο Prev (Προηγούμενο) για να επιστρέψετε στο προηγούμενο πεδίο. 4 Για να εξέλθετε από το πληκτρολόγιο, κάντε κλικ σε ένα από τα ακόλουθα: OK για αποθήκευση των αλλαγών. 2D για αποθήκευση των αλλαγών και προβολή δισδιάστατης (2D) απεικόνισης. Προετοιμασία των ηχοβολέων ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ορισμένα θηκάρια ηχοβολέων περιέχουν φυσικό καουτσούκ latex και ταλκ, που μπορούν να προκαλέσουν αλλεργικές αντιδράσεις σε ορισμένα άτομα. Ανατρέξτε στον κανονισμό 21 CFR , User labeling for devices that contain natural rubber (Ετικέτες χρήστη για συσκευές που περιέχουν φυσικό καουτσούκ). Ορισμένοι τύποι γέλης και αποστειρωτικών μπορούν να προκαλέσουν αλλεργική αντίδραση σε ορισμένα άτομα. Έναρξη λειτουργίας Κεφάλαιο 1: Έναρξη λειτουργίας 9

18 Προσοχή: Για να αποφύγετε την πρόκληση ζημιάς στον ηχοβολέα, χρησιμοποιείτε μόνο τους τύπους γέλης που συνιστώνται από τη SonoSite. Η χρήση γέλης που δεν συνιστάται από τη SonoSite μπορεί να προκαλέσει ζημιά στον ηχοβολέα και να ακυρώσει την εγγύηση. Εάν έχετε απορίες σχετικά με τη συμβατότητα της γέλης, επικοινωνήστε με τη SonoSite ή τον αντιπρόσωπο της περιοχής σας. Η SonoSite συνιστά να καθαρίζετε τους ηχοβολείς ύστερα από κάθε χρήση. Βλ. «Καθαρισμός και απολύμανση ηχοβολέων» στη σελίδα 75. Στη διάρκεια των εξετάσεων πρέπει να χρησιμοποιείται γέλη ακουστικής σύζευξης. Παρόλο που οι περισσότεροι τύποι γέλης παρέχουν κατάλληλη ακουστική σύζευξη, ορισμένες δεν είναι συμβατές με μερικά υλικά του ηχοβολέα. Η SonoSite συνιστά τη γέλη Aquasonic, ένα δείγμα της οποίας παρέχεται με το σύστημα. Για γενική χρήση, απλώστε άφθονη ποσότητα γέλης ανάμεσα στον ηχοβολέα και το σώμα του εξεταζόμενου. Για επεμβατική ή χειρουργική χρήση, εφαρμόστε ένα θηκάρι ηχοβολέα. Για πληροφορίες σχετικά με την προετοιμασία του ηχοβολέα TEEx, ανατρέξτε στον οδηγό χρήσης του ηχοβολέα TEEx. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να αποτρέψετε την πιθανότητα επιμόλυνσης, συνιστάται η χρήση αποστειρωμένων θηκαριών ηχοβολέα και αποστειρωμένης ακουστικής γέλης σύζευξης κατά τις κλινικές εφαρμογές επεμβατικής ή χειρουργικής φύσης. Μην εφαρμόζετε το θηκάρι του ηχοβολέα και τη γέλη παρά μόνο εάν είστε έτοιμοι για την εκτέλεση της διαδικασίας. Για να εφαρμόσετε ένα θηκάρι ηχοβολέα Η SonoSite συνιστά τη χρήση θηκαριών ηχοβολέα που διαθέτουν άδεια κυκλοφορίας για ενδοκοιλοτικές ή χειρουργικές εφαρμογές. Για να ελαχιστοποιήσετε τον κίνδυνο μόλυνσης, τοποθετήστε το θηκάρι μόνον όταν είστε έτοιμος να εκτελέσετε την επέμβαση. 1 Εφαρμόστε τη γέλη στο εσωτερικό του θηκαριού. 2 Τοποθετήστε τον ηχοβολέα στο θηκάρι. 3 Τραβήξτε το θηκάρι από τον ηχοβολέα και το καλώδιο έως ότου το θηκάρι εκταθεί πλήρως. 4 Βεβαιωθείτε ότι χρησιμοποιείτε το θηκάρι με τις ζώνες που παρέχονται με αυτό. 5 Ελέγξτε και αφαιρέστε τυχόν φυσαλίδες μεταξύ του μπροστινού μέρους του ηχοβολέα και του θηκαριού. Η παρουσία φυσαλίδων μεταξύ του μπροστινού μέρους του ηχοβολέα και του θηκαριού μπορεί να επηρεάσει την υπερηχογραφική εικόνα. 6 Ελέγξτε το θηκάρι για να βεβαιωθείτε ότι δεν υπάρχουν οπές ή ρήγματα. 10 Προετοιμασία των ηχοβολέων

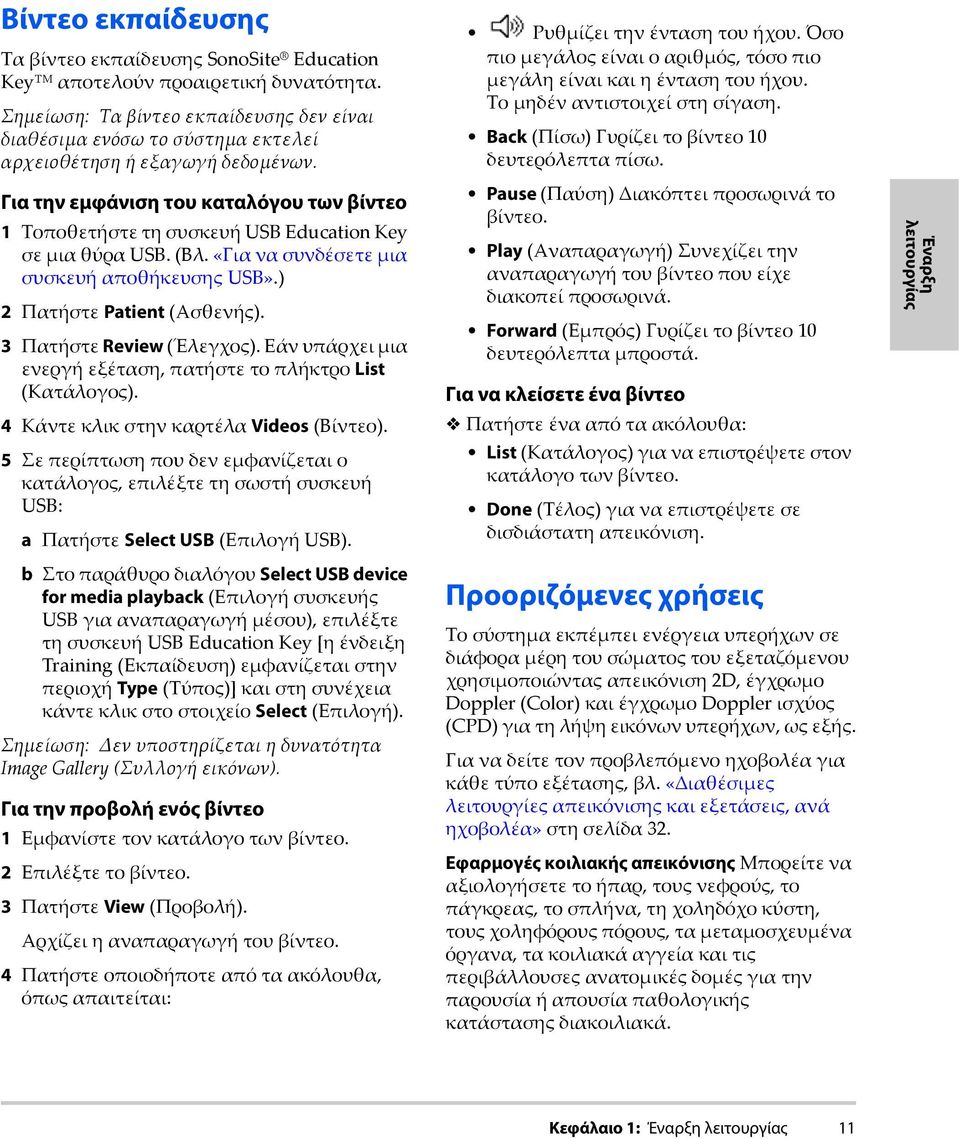

19 Βίντεο εκπαίδευσης Τα βίντεο εκπαίδευσης SonoSite Education Key αποτελούν προαιρετική δυνατότητα. Σημείωση: Τα βίντεο εκπαίδευσης δεν είναι διαθέσιμα ενόσω το σύστημα εκτελεί αρχειοθέτηση ή εξαγωγή δεδομένων. Για την εμφάνιση του καταλόγου των βίντεο 1 Τοποθετήστε τη συσκευή USB Education Key σε μια θύρα USB. (Βλ. «Για να συνδέσετε μια συσκευή αποθήκευσης USB».) 2 Πατήστε Patient (Ασθενής). 3 Πατήστε Review (Έλεγχος). Εάν υπάρχει μια ενεργή εξέταση, πατήστε το πλήκτρο List (Κατάλογος). 4 Κάντε κλικ στην καρτέλα Videos (Βίντεο). 5 Σε περίπτωση που δεν εμφανίζεται ο κατάλογος, επιλέξτε τη σωστή συσκευή USB: a Πατήστε Select USB (Επιλογή USB). b Στο παράθυρο διαλόγου Select USB device for media playback (Επιλογή συσκευής USB για αναπαραγωγή μέσου), επιλέξτε τη συσκευή USB Education Key [η ένδειξη Training (Εκπαίδευση) εμφανίζεται στην περιοχή Type (Τύπος)] και στη συνέχεια κάντε κλικ στο στοιχείο Select (Επιλογή). Σημείωση: Δεν υποστηρίζεται η δυνατότητα Image Gallery (Συλλογή εικόνων). Για την προβολή ενός βίντεο 1 Εμφανίστε τον κατάλογο των βίντεο. 2 Επιλέξτε το βίντεο. 3 Πατήστε View (Προβολή). Αρχίζει η αναπαραγωγή του βίντεο. 4 Πατήστε οποιοδήποτε από τα ακόλουθα, όπως απαιτείται: Ρυθμίζει την ένταση του ήχου. Όσο πιο μεγάλος είναι ο αριθμός, τόσο πιο μεγάλη είναι και η ένταση του ήχου. Το μηδέν αντιστοιχεί στη σίγαση. Back (Πίσω) Γυρίζει το βίντεο 10 δευτερόλεπτα πίσω. Pause (Παύση) Διακόπτει προσωρινά το βίντεο. Play (Αναπαραγωγή) Συνεχίζει την αναπαραγωγή του βίντεο που είχε διακοπεί προσωρινά. Forward (Εμπρός) Γυρίζει το βίντεο 10 δευτερόλεπτα μπροστά. Για να κλείσετε ένα βίντεο Πατήστε ένα από τα ακόλουθα: List (Κατάλογος) για να επιστρέψετε στον κατάλογο των βίντεο. Done (Τέλος) για να επιστρέψετε σε δισδιάστατη απεικόνιση. Προοριζόμενες χρήσεις Το σύστημα εκπέμπει ενέργεια υπερήχων σε διάφορα μέρη του σώματος του εξεταζόμενου χρησιμοποιώντας απεικόνιση 2D, έγχρωμο Doppler (Color) και έγχρωμο Doppler ισχύος (CPD) για τη λήψη εικόνων υπερήχων, ως εξής. Για να δείτε τον προβλεπόμενο ηχοβολέα για κάθε τύπο εξέτασης, βλ. «Διαθέσιμες λειτουργίες απεικόνισης και εξετάσεις, ανά ηχοβολέα» στη σελίδα 32. Εφαρμογές κοιλιακής απεικόνισης Μπορείτε να αξιολογήσετε το ήπαρ, τους νεφρούς, το πάγκρεας, το σπλήνα, τη χοληδόχο κύστη, τους χοληφόρους πόρους, τα μεταμοσχευμένα όργανα, τα κοιλιακά αγγεία και τις περιβάλλουσες ανατομικές δομές για την παρουσία ή απουσία παθολογικής κατάστασης διακοιλιακά. Έναρξη λειτουργίας Κεφάλαιο 1: Έναρξη λειτουργίας 11

20 Εφαρμογές καρδιακής απεικόνισης Μπορείτε να αξιολογήσετε την καρδιά, τις καρδιακές βαλβίδες, τα μεγάλα αγγεία, τις περιβάλλουσες ανατομικές δομές, τη γενική καρδιακή λειτουργία και το μέγεθος της καρδιάς για την παρουσία ή απουσία παθολογικής κατάστασης. Η απεικόνιση CPD δεν είναι διαθέσιμη στην καρδιακή απεικόνιση Εφαρμογές απεικόνισης στη γυναικολογία και την υπογονιμότητα Μπορείτε να αξιολογήσετε τη μήτρα, τις ωοθήκες, τα εξαρτήματα της μήτρας και τις περιβάλλουσες ανατομικές δομές για την παρουσία ή απουσία παθολογικής κατάστασης διακοιλιακά. Εφαρμογές επεμβατικής απεικόνισης Μπορείτε να χρησιμοποιήσετε το σύστημα για την παροχή καθοδήγησης μέσω υπερήχων για διαδικασίες βιοψίας και παροχέτευσης, τοποθέτηση αγγειακής γραμμής, αποκλεισμούς περιφερικών νεύρων, αποκλεισμούς και παρακεντήσεις νωτιαίων νεύρων, αμνιοκέντηση και άλλες μαιευτικές επεμβάσεις και για την παροχή υποστήριξης κατά τη διάρκεια χειρουργικών επεμβάσεων κοιλίας και μαστού, καθώς και νευροχειρουργικών επεμβάσεων. Εφαρμογές μαιευτικής απεικόνισης Μπορείτε να αξιολογήσετε την ανατομία του εμβρύου, το εκτιμώμενο εμβρυϊκό βάρος, την ηλικία κύησης, το αμνιακό υγρό και τις περιβάλλουσες ανατομικές δομές για την παρουσία ή απουσία παθολογικής κατάστασης διακοιλιακά ή διακολπικά. Ο τρόπος λειτουργίας CPD και έγχρωμης απεικόνισης προορίζονται για εγκύους υψηλού κινδύνου. Στις ενδείξεις κύησης υψηλού κινδύνου περιλαμβάνονται, ενδεικτικά, ο εμβρυϊκός ύδρωψ, οι ανωμαλίες του πλακούντα καθώς και η μητρική υπέρταση, ο διαβήτης και ο λύκος. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να αποτρέψετε τυχόν τραυματισμό ή εσφαλμένη διάγνωση, μην χρησιμοποιείτε το παρόν σύστημα για διαδερμική λήψη ομφαλικού αίματος (PUBS) ή τεχνητή γονιμοποίηση (IVF). Το σύστημα δεν έχει επικυρωθεί και δεν έχει αποδειχθεί ότι είναι αποτελεσματικό για αυτές τις δύο χρήσεις. Οι απεικονίσεις CPD ή Color μπορούν να χρησιμοποιηθούν ως επικουρική μέθοδος, και όχι ως εργαλείο προσυμπτωματικού ελέγχου, για τα παρακάτω: Ανίχνευση δομικών ανωμαλιών της καρδιάς του εμβρύου Διάγνωση καθυστέρησης της ενδομήτριας ανάπτυξης (IUGR) Για την αποφυγή σφαλμάτων κατά την εκτίμηση της εμβρυϊκής ανάπτυξης, μην χρησιμοποιείτε το σύστημα ως εργαλείο προσυμπτωματικού ελέγχου της εμβρυϊκής ανάπτυξης. Το σύστημα δεν παρέχει δεδομένα εμβρυϊκής ανάπτυξης. 12 Προοριζόμενες χρήσεις

21 Εφαρμογές παιδιατρικής και νεογνικής απεικόνισης Μπορείτε να αξιολογήσετε την ανατομία της κοιλίας και της λεκάνης του παιδιού, τα ισχία του παιδιού, την κεφαλή του νεογνού και τις περιβάλλουσες ανατομικές δομές για την παρουσία ή απουσία παθολογικής κατάστασης. Εφαρμογές επιφανειακής απεικόνισης Μπορείτε να αξιολογήσετε το στήθος, το θυρεοειδή αδένα, τους όρχεις, τους λεμφαδένες, τις κήλες, τις μυοσκελετικές δομές, τα μαλακά μόρια, τις οφθαλμικές δομές και τις περιβάλλουσες ανατομικές δομές για την παρουσία ή απουσία παθολογικής κατάστασης. Μπορείτε να χρησιμοποιήσετε το σύστημα για την παροχή καθοδήγησης μέσω υπερήχων για διαδικασίες βιοψίας και παροχέτευσης, τοποθέτηση αγγειακής γραμμής, αποκλεισμούς περιφερικών νεύρων, αποκλεισμούς και παρακεντήσεις νωτιαίων νεύρων. Αγγειακές εφαρμογές απεικόνισης Μπορείτε να αξιολογήσετε τις καρωτίδες αρτηρίες, τις εν τω βάθει φλέβες και τις αρτηρίες των άνω και κάτω άκρων, τις επιπολής φλέβες των άνω και κάτω άκρων, τα μεγάλα αγγεία στην κοιλιακή χώρα και τα διάφορα μικρά αγγεία που τροφοδοτούν τα όργανα για την παρουσία ή απουσία παθολογικής κατάστασης. Έναρξη λειτουργίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να αποφύγετε τον τραυματισμό του εξεταζόμενου, χρησιμοποιείτε μόνο έναν τύπο οφθαλμικής (Oph) εξέτασης κατά τη διεξαγωγή απεικόνισης στον οφθαλμό. Ο FDA έχει καθιερώσει χαμηλότερα όρια ακουστικής ενέργειας για οφθαλμική χρήση. Το σύστημα δεν πρόκειται να ξεπεράσει αυτά τα όρια μόνο εφόσον επιλεγεί ο τύπος οφθαλμικής εξέτασης. Κεφάλαιο 1: Έναρξη λειτουργίας 13

22 14 Προοριζόμενες χρήσεις

23 Κεφάλαιο 2: Ρύθμιση συστήματος Οι σελίδες ρύθμισης σάς επιτρέπουν να προσαρμόζετε το σύστημα και να ορίζετε τις προτιμήσεις σας. Προβολή των σελίδων ρύθμισης Για την προβολή μιας σελίδας ρύθμισης 1 Πατήστε το στοιχείο Options (Επιλογές), κατόπιν επιλέξτε Setup (Ρύθμιση). 2 Κάντε κλικ στη σελίδα ρύθμισης, στην περιοχή Setup Pages (Σελίδες ρύθμισης). Για να επιστρέψετε στην απεικόνιση από μια σελίδα ρύθμισης, πατήστε Done (Τέλος). Επαναφορά στις προεπιλεγμένες ρυθμίσεις Για την επαναφορά στις προεπιλεγμένες ρυθμίσεις για μια σελίδα ρύθμισης Στη σελίδα ρύθμισης, πατήστε Reset (Επαναφορά). Για να επαναφέρετε όλες τις προεπιλεγμένες ρυθμίσεις 1 Απενεργοποιήστε το σύστημα. 2 Συνδέστε το σύστημα σε παροχή εναλλασσόμενου ρεύματος. (Βλ. «Για να λειτουργήσετε το σύστημα με παροχή εναλλασσόμενου ρεύματος» στη σελίδα 3.) 3 Πατήστε ταυτόχρονα το πλήκτρο λειτουργίας και το πλήκτρο ελέγχου κάτω από αυτό (το άνω αριστερό πλήκτρο ελέγχου). Το σύστημα εκπέμπει ένα ηχητικό σήμα πολλές φορές. Ρύθμιση διαχείρισης Στη σελίδα ρύθμισης διαχείρισης, μπορείτε να διαμορφώσετε το σύστημα ώστε να απαιτεί από τους χρήστες να συνδέονται και να εισάγουν κωδικούς πρόσβασης. Η απαιτούμενη σύνδεση βοηθάει στην προστασία των δεδομένων του εξεταζόμενου. Μπορείτε επίσης να προσθέσετε και να διαγράψετε χρήστες, να αλλάξετε κωδικούς πρόσβασης, να εισαγάγετε και να εξαγάγετε λογαριασμούς χρηστών και να προβάλλετε το αρχείο καταγραφής συμβάντων. Ρυθμίσεις ασφάλειας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οι παροχείς φροντίδας υγείας που τηρούν ή μεταβιβάζουν δεδομένα σχετικά με την υγεία οφείλουν βάσει του Νόμου περί Διαθεσιμότητας και Υπευθυνότητας Ασφάλειας Υγείας [Health Insurance Portability and Accountability Act (HIPAA)] του 1996 και της Οδηγίας της Ευρωπαϊκής Ένωσης περί Προστασίας των Δεδομένων (95/46/EC) να εφαρμόζουν τις κατάλληλες διαδικασίες: Να διασφαλίζουν την ακεραιότητα και εμπιστευτικότητα των πληροφοριών, να προστατεύουν έναντι εύλογα δυνητικών απειλών ή κινδύνων για την ασφάλεια ή την ακεραιότητα των πληροφοριών ή έναντι μη εξουσιοδοτημένης χρήσης ή κοινοποίησης των πληροφοριών. Ρύθμιση Κεφάλαιο 2: Ρύθμιση συστήματος 15

24 Οι ρυθμίσεις ασφάλειας στο σύστημα σάς επιτρέπουν να εκπληρώσετε τις ισχύουσες απαιτήσεις ασφάλειας που παρατίθενται στο πρότυπο του HIPAA. Οι χρήστες είναι αυτοί που φέρουν την τελική ευθύνη για την ασφάλεια και την προστασία όλων των ηλεκτρονικών, προστατευμένων δεδομένων υγείας που συλλέγονται, αποθηκεύονται, προβάλλονται και μεταβιβάζονται με χρήση του συστήματος αυτού. Για να συνδεθείτε ως διαχειριστής 1 Στη σελίδα ρύθμισης διαχείρισης, πληκτρολογήστε Administrator (Διαχειριστής) στο πλαίσιο Name (Όνομα). (Βλ. «Εισαγωγή κειμένου» στη σελίδα 8.) 2 Πληκτρολογήστε τον κωδικό πρόσβασης του διαχειριστή στο πλαίσιο Password (Κωδικός πρόσβασης). Εάν δεν γνωρίζετε τον κωδικό πρόσβασης του διαχειριστή, καλέστε τη SonoSite. (Βλ. «Τεχνική υποστήριξη SonoSite» στη σελίδα vii.) 3 Κάντε κλικ στο Login (Σύνδεση). Για να αποσυνδεθείτε όταν έχετε συνδεθεί ως διαχειριστής Απενεργοποιήστε ή επανεκκινήστε το σύστημα. Για να ενεργοποιήσετε το αίτημα σύνδεσης χρηστών Μπορείτε να ρυθμίσετε το σύστημα έτσι ώστε να εμφανίζεται η οθόνη σύνδεσης χρήστη (User Login) κατά την έναρξη λειτουργίας. 1 Συνδεθείτε ως διαχειριστής. 2 Στη λίστα User Login (Σύνδεση χρήστη), κάντε κλικ στο On (Ενεργοποίηση). Με τη ρύθμιση On (Ενεργοποίηση) θα ζητείται όνομα χρήστη και κωδικός πρόσβασης κατά την έναρξη λειτουργίας. Με τη ρύθμιση Off (Απενεργοποίηση) θα επιτρέπεται η πρόσβαση στο σύστημα χωρίς όνομα χρήστη και κωδικό πρόσβασης. Για να αλλάξετε τον κωδικό πρόσβασης του διαχειριστή ή για να αφήσετε τους χρήστες να αλλάξουν κωδικό πρόσβασης 1 Συνδεθείτε ως διαχειριστής. 2 Στην περιοχή User List (Κατάλογος Χρηστών), κάντε κλικ στην επιλογή Administrator (Διαχειριστής). 3 Κάντε οτιδήποτε από τα ακόλουθα: Αλλάξτε τον κωδικό πρόσβασης του διαχειριστή: Στην περιοχή User Information (Πληροφορίες χρήστη), πληκτρολογήστε το νέο κωδικό πρόσβασης στο πλαίσιο Password (Κωδικός πρόσβασης) και στο πλαίσιο Confirm (Επιβεβαίωση). (Βλ. «Επιλογή ασφαλούς κωδικού πρόσβασης» στη σελίδα 19.) Αφήστε τους χρήστες να αλλάξουν τους κωδικούς πρόσβασής τους: Επιλέξτε το πλαίσιο ελέγχου Password changes (Αλλαγές κωδικών πρόσβασης). 4 Κάντε κλικ στο Save (Αποθήκευση). Ρύθμιση χρήστη Για να προσθέσετε ένα νέο χρήστη 1 Συνδεθείτε ως διαχειριστής. 2 Κάντε κλικ στο New (Νέο). 3 Στην περιοχή User Information (Πληροφορίες χρήστη), συμπληρώστε τα πλαίσια Name (Όνομα), Password (Κωδικός πρόσβασης) και Confirm (Επιβεβαίωση). (Βλ. «Επιλογή ασφαλούς κωδικού πρόσβασης» στη σελίδα 19.) 16 Ρύθμιση διαχείρισης

25 4 (Προαιρετικά) Στο πλαίσιο User (Χρήστης), πληκτρολογήστε τα αρχικά του χρήστη για να τα προβάλλετε στην κεφαλίδα του εξεταζόμενου και το πλαίσιο χρήστη στη φόρμα πληροφοριών εξεταζόμενου. 5 (Προαιρετικό) Επιλέξτε το πλαίσιο ελέγχου Administration Access (Πρόσβαση διαχειριστή) για να επιτρέψετε την πρόσβαση σε όλα τα προνόμια διαχείρισης. 6 Κάντε κλικ στο Save (Αποθήκευση). Για να τροποποιήσετε τις πληροφορίες του χρήστη 1 Συνδεθείτε ως διαχειριστής. 2 Στην περιοχή User List (Κατάλογος χρηστών), κάντε κλικ στο χρήστη. 3 Στην περιοχή User Information (Πληροφορίες χρήστη), κάντε τις αλλαγές που επιθυμείτε. 4 Κάντε κλικ στο Save (Αποθήκευση). Οποιαδήποτε αλλαγή στο όνομα χρήστη αντικαθιστά το προηγούμενο όνομα. Για να διαγράψετε ένα χρήστη 1 Συνδεθείτε ως διαχειριστής. 2 Στην περιοχή User List (Κατάλογος χρηστών), κάντε κλικ στο χρήστη. 3 Κάντε κλικ στο Delete (Διαγραφή). 4 Κάντε κλικ στο Yes (Ναι). Για να αλλάξετε τον κωδικό πρόσβασης ενός χρήστη 1 Συνδεθείτε ως διαχειριστής. 2 Στην περιοχή User List (Κατάλογος χρηστών), κάντε κλικ στο χρήστη. 3 Πληκτρολογήστε τον νέο κωδικό πρόσβασης στα πλαίσια Password (Κωδικός πρόσβασης) και Confirm (Επιβεβαίωση). 4 Κάντε κλικ στο Save (Αποθήκευση). Εξαγωγή ή εισαγωγή λογαριασμών χρήστη Οι εντολές εξαγωγής και εισαγωγής σάς επιτρέπουν να διαμορφώσετε πολλαπλά συστήματα και να δημιουργήσετε αντίγραφα ασφαλείας των πληροφοριών του λογαριασμού του χρήστη. Για την εξαγωγή των λογαριασμών χρήστη 1 Συνδέστε μια συσκευή αποθήκευσης USB. 2 Συνδεθείτε ως διαχειριστής. 3 Πατήστε Export (Εξαγωγή). Θα εμφανιστεί μια λίστα συσκευών USB. 4 Κάντε κλικ στη συσκευή αποθήκευσης USB και κάντε κλικ στην επιλογή Export (Εξαγωγή). Όλα τα ονόματα χρηστών και οι κωδικοί πρόσβασης αντιγράφονται στη συσκευή αποθήκευσης USB. Οι κωδικοί πρόσβασης είναι κρυπτογραφημένοι. Για την εισαγωγή λογαριασμών χρήστη 1 Συνδέστε τη συσκευή αποθήκευσης USB που περιέχει τους λογαριασμούς. 2 Συνδεθείτε ως διαχειριστής. 3 Πατήστε Import (Εισαγωγή). 4 Κάντε κλικ στη συσκευή αποθήκευσης USB και κάντε κλικ στην επιλογή Import (Εισαγωγή). 5 Στο παράθυρο διαλόγου που εμφανίζεται, κάντε κλικ στην επιλογή Restart (Επανεκκίνηση). Γίνεται επανεκκίνηση του συστήματος. Τα ονόματα και οι κωδικοί πρόσβασης όλων των χρηστών που βρίσκονται τη δεδομένη στιγμή στο σύστημα αντικαθίστανται από τα δεδομένα που εισήχθησαν. Ρύθμιση Κεφάλαιο 2: Ρύθμιση συστήματος 17

26 Εξαγωγή και σβήσιμο του αρχείου καταγραφής συμβάντων Το αρχείο καταγραφής συμβάντων συγκεντρώνει τα σφάλματα και τα συμβάντα του συστήματος. Μπορείτε να το εξαγάγετε σε συσκευή αποθήκευσης USB και να το διαβάσετε σε έναν προσωπικό υπολογιστή. Για να προβάλλετε το αρχείο καταγραφής συμβάντων 1 Συνδεθείτε ως διαχειριστής. 2 Πατήστε Log (Αρχείο καταγραφής). Θα εμφανιστεί το αρχείο καταγραφής συμβάντων. Για να επιστρέψετε στην προηγούμενη οθόνη, πατήστε Back (Πίσω). Για να εξαγάγετε το αρχείο καταγραφής συμβάντων Το αρχείο καταγραφής συμβάντων έχει το όνομα αρχείου (log.txt). Η εξαγωγή του αρχείου καταγραφής συμβάντων σε μια συσκευή αποθήκευσης USB αντικαθιστά κάθε υπάρχον αρχείο log.txt. 1 Συνδέστε μια συσκευή αποθήκευσης USB. 2 Πατήστε Log (Αρχείο καταγραφής) και στη συνέχεια πατήστε Export (Εξαγωγή). Θα εμφανιστεί μια λίστα συσκευών USB. 3 Κάντε κλικ στη συσκευή αποθήκευσης USB και κάντε κλικ στην επιλογή Export (Εξαγωγή). Το αρχείο καταγραφής συμβάντων είναι αρχείο κειμένου το οποίο μπορείτε να το ανοίξετε με οποιαδήποτε εφαρμογή επεξεργασίας κειμένου (π.χ. Microsoft Word ή Notepad). Για να σβήσετε το αρχείο καταγραφής συμβάντων 1 Προβάλλετε το αρχείο καταγραφής συμβάντων. 2 Πατήστε Clear (Απαλοιφή). 3 Κάντε κλικ στο Yes (Ναι). Σύνδεση ως χρήστης Εάν απαιτείται σύνδεση χρήστη, θα εμφανιστεί η οθόνη σύνδεσης χρήστη όταν εκκινήσετε το σύστημα. (Βλ. «Για να ενεργοποιήσετε το αίτημα σύνδεσης χρηστών» στη σελίδα 16.) Για να συνδεθείτε ως χρήστης 1 Ενεργοποιήστε το σύστημα. 2 Στην οθόνη User Login (Σύνδεση χρήστη), πληκτρολογήστε το όνομα και τον κωδικό πρόσβασής σας και κάντε κλικ στο OK. Για να συνδεθείτε ως επισκέπτης Οι επισκέπτες μπορούν να πραγματοποιήσουν σαρώσεις, αλλά δεν μπορούν να προσπελάσουν τις ρυθμίσεις του συστήματος και τις πληροφορίες εξεταζόμενων. 1 Ενεργοποιήστε το σύστημα. 2 Στην οθόνη User Login (Σύνδεση χρήστη), κάντε κλικ στην επιλογή Guest (Επισκέπτης). Για να αλλάξετε τον κωδικό πρόσβασης 1 Ενεργοποιήστε το σύστημα. 2 Στην οθόνη User Login (Σύνδεση χρήστη), κάντε κλικ στην επιλογή Password (Κωδικός πρόσβασης). 3 Πληκτρολογήστε τον παλιό και το νέο σας κωδικό πρόσβασης, επιβεβαιώστε το νέο κωδικό πρόσβασης και στη συνέχεια κάντε κλικ στο OK. 18 Ρύθμιση διαχείρισης

27 Επιλογή ασφαλούς κωδικού πρόσβασης Για μεγαλύτερη ασφάλεια, επιλέξτε έναν κωδικό πρόσβασης που να περιέχει κεφαλαίους χαρακτήρες (Α Ζ), πεζούς χαρακτήρες (a z) και αριθμούς (0 9). Στους κωδικούς πρόσβασης γίνεται διάκριση μεταξύ πεζών και κεφαλαίων. Ρύθμιση σχολίων Στη σελίδα ρυθμίσεων σχολίων μπορείτε να ετοιμάσετε προκαθορισμένες ετικέτες και να ορίσετε προτιμήσεις για τη διαχείριση του κειμένου όταν καταργείται το πάγωμα εικόνων. Για οδηγίες σχετικά με τον σχολιασμό εικόνων, βλ. «Σχολιασμός εικόνων» στη σελίδα 35. Για να προκαθορίσετε μια ομάδα ετικετών Μπορείτε να καθορίσετε τις ετικέτες που θα διατίθενται για το σχολιασμό μιας εικόνας σε κάθε τύπο εξέτασης. (Βλ. «Για να τοποθετήσετε κείμενο σε μια εικόνα» στη σελίδα 35.) 1 Από τη λίστα Exam (Εξέταση) στη σελίδα ρύθμισης Annotations (Σχόλια), επιλέξτε τον τύπο της εξέτασης, τις ετικέτες της οποίας θέλετε να καθορίσετε. 2 Για την παράμετρο Group (Ομάδα), επιλέξτε A, B ή C για την ομάδα ετικετών που θέλετε να συνδέσετε με τη συγκεκριμένη εξέταση. Οι προκαθορισμένες ετικέτες για την επιλεγμένη ομάδα εμφανίζονται στη λίστα μετακύλισης. 3 Κάντε οτιδήποτε από τα ακόλουθα: Προσθέστε μια προσαρμοσμένη ετικέτα στην ομάδα: Κάντε κλικ στην επιλογή <New> (Νέα) από τη λίστα μετακύλισης και πληκτρολογήστε την ετικέτα στο πλαίσιο Text (Κείμενο). Κάντε κλικ στην επιλογή Add (Προσθήκη). Μετονομάστε μια ετικέτα: Κάντε κλικ στην ετικέτα, πληκτρολογήστε το νέο όνομα στο πλαίσιο Text (Κείμενο) και κάντε κλικ στο Rename (Μετονομασία). Μετακινήστε μια ετικέτα εντός της ομάδας: Κάντε κλικ στην ετικέτα και στη συνέχεια κάντε κλικ στο βέλος προς τα επάνω ή προς τα κάτω. Διαγράψτε μια ετικέτα από την ομάδα: Κάντε κλικ στην ετικέτα και την επιλογή Delete (Διαγραφή). Βλ. επίσης «Εισαγωγή κειμένου» στη σελίδα 8. Για να ορίσετε ότι θα διατηρείται το κείμενο μετά την κατάργηση του παγώματος της εικόνας Μπορείτε να καθορίσετε το κείμενο που θα διατηρείται μετά την κατάργηση του παγώματος ή την αλλαγή της διάταξης απεικόνισης. Από τη λίστα Unfreeze (Κατάργηση παγώματος) στη σελίδα ρύθμισης Annotations (Σχόλια), επιλέξτε Keep All Text (Διατήρηση όλου του κειμένου), Keep Home Text (Διατήρηση αρχικού κειμένου) ή Clear All Text (Απαλοιφή όλου του κειμένου). Η προεπιλογή είναι Keep All Text (Διατήρηση όλου του κειμένου). Για πληροφορίες σχετικά με τη ρύθμιση της θέσης αφετηρίας, βλ. «Για να επαναφέρετε τη θέση της αφετηρίας» στη σελίδα 36. Για να εξαγάγετε προκαθορισμένες ομάδες ετικετών 1 Συνδέστε μια συσκευή αποθήκευσης USB. 2 Στη σελίδα ρύθμισης Annotations (Σχόλια), πατήστε Export (Εξαγωγή). Θα εμφανιστεί μια λίστα συσκευών USB. Ρύθμιση Κεφάλαιο 2: Ρύθμιση συστήματος 19

28 3 Επιλέξτε τη συσκευή αποθήκευσης USB και κάντε κλικ στην επιλογή Export (Εξαγωγή). Ένα αντίγραφο όλων των προκαθορισμένων ομάδων ετικετών για όλες τις εξετάσεις θα αποθηκευτεί στη συσκευή USB. Για να εισαγάγετε προκαθορισμένες ομάδες ετικετών 1 Τοποθετήστε τη συσκευή αποθήκευσης USB που περιέχει τις ομάδες ετικετών. 2 Στη σελίδα ρύθμισης Annotations (Σχόλια), πατήστε Import (Εισαγωγή). 3 Επιλέξτε τη συσκευή αποθήκευσης USB και στη συνέχεια κάντε κλικ στο Import (Εισαγωγή). 4 Στο πλαίσιο διαλόγου που εμφανίζεται κάντε κλικ στο OK. Όλες οι προκαθορισμένες ομάδες ετικετών για όλες τις εξετάσεις θα αντικατασταθούν από τις ομάδες που περιέχονται στη συσκευή USB. Ρύθμιση ήχου και μπαταρίας Στη σελίδα ρύθμισης ήχου, μπαταρίας, μπορείτε να επιλέξετε τις ρυθμίσεις από τους ακόλουθους καταλόγους: Key click (Πάτημα πλήκτρων): Κάντε κλικ στην επιλογή On (Ενεργοποίηση) ή Off (Απενεργοποίηση) ώστε όταν πατάτε τα πλήκτρα να παράγεται ήχος. Beep alert (Ηχητική ειδοποίηση): Κάντε κλικ στην επιλογή On (Ενεργοποίηση) ή Off (Απενεργοποίηση) ώστε να υπάρχει ηχητική ειδοποίηση κατά την αποθήκευση, προειδοποίηση, εκκίνηση ή τερματισμό του συστήματος. Sleep delay (Καθυστέρηση αδράνειας): Κάντε κλικ στην επιλογή Off (Απενεργοποίηση) ή στα 5 ή 10 λεπτά για να ορίσετε την περίοδο μη δραστηριότητας προτού το σύστημα μεταβεί στον τρόπο λειτουργίας αδράνειας. Power delay (Καθυστέρηση λειτουργίας): Κάντε κλικ στην επιλογή Off (Απενεργοποίηση) ή στα 15 ή 30 λεπτά για να ορίσετε το χρονικό διάστημα αδράνειας μετά από το οποίο το σύστημα απενεργοποιείται αυτόματα. Ρύθμιση των καρδιακών υπολογισμών Στη σελίδα ρύθμισης Cardiac Calculations (Καρδιακοί υπολογισμοί), μπορείτε να καθορίσετε τα ονόματα των μετρήσεων που εμφανίζονται στο μενού Tissue Doppler Imaging (Απεικόνιση Doppler ιστών TDI) και στη σελίδα αναφοράς. Βλ. επίσης «Καρδιακοί υπολογισμοί» στη σελίδα 52. Για να καθορίσετε ονόματα καρδιακών μετρήσεων Στην περιοχή TDI Walls (Τοιχώματα TDI), από τη σελίδα ρύθμισης Cardiac Calculations (Καρδιακοί υπολογισμοί), επιλέξτε ένα όνομα για κάθε τοίχωμα. Ρυθμίσεις συνδεσιμότητας Στη σελίδα ρυθμίσεων συνδεσιμότητας, μπορείτε να επιλέξτε ρυθμίσεις για τη χρήση συσκευών και για την ειδοποίηση εξάντλησης της εσωτερικής μνήμης αποθήκευσης. Εισαγάγετε επίσης πιστοποιητικά ασύρματης σύνδεσης και καθορίζετε ρυθμίσεις [όπως Transfer Mode (Τρόπος λειτουργίας μεταφοράς) και Location (Θέση)] για τις συνδέσεις SiteLink Image Manager και DICOM, που αποτελούν προαιρετικές δυνατότητες. Ανατρέξτε στο υλικό τεκμηρίωσης SiteLink και DICOM. 20 Ρύθμιση ήχου και μπαταρίας

29 Για να διαμορφώσετε το σύστημα ώστε να χρησιμοποιείτε εκτυπωτή 1 Προετοιμάστε το υλικό του εκτυπωτή. (Ανατρέξτε στις οδηγίες που συμπεριλαμβάνονται με τον εκτυπωτή ή τη βάση στήριξης). 2 Στη σελίδα ρύθμισης Connectivity (Συνδεσιμότητα), κάντε κλικ στον εκτυπωτή στη λίστα Printer (Εκτυπωτής). Για να διαμορφώσετε το σύστημα ώστε να χρησιμοποιείτε συσκευή εγγραφής DVD ή σειριακή συσκευή ανάγνωσης γραμμικού κώδικα 1 Στη σελίδα ρύθμισης Connectivity (Συνδεσιμότητα), κάντε τα ακόλουθα: (Συσκευή εγγραφής DVD) Στη λίστα Video Mode (Λειτουργία βίντεο), κάντε κλικ στο πρότυπο εικόνας βίντεο: NTSC ή PAL. (Συσκευή ανάγνωσης γραμμικού κώδικα) Στη λίστα Serial Port (Σειριακή θύρα), κάντε κλικ στην επιλογή Bar Code Scanner (Συσκευή ανάγνωσης γραμμικού κώδικα). Σημείωση: Επειδή όλα αυτά τα περιφερειακά εξαρτήματα χρησιμοποιούν την ίδια υποδοχή σύνδεσης RS 232 στο σύστημα, μπορείτε να συνδέσετε μόνο ένα κάθε φορά. 2 Επανεκκινήστε το σύστημα. 3 Συνδέστε ένα σειριακό καλώδιο (RS 232) από την υποδοχή σύνδεσης RS 232 του πίσω μέρους του συστήματος στο περιφερειακό εξάρτημα. Για να λαμβάνετε ειδοποιήσεις μνήμης αποθήκευσης Στη σελίδα ρύθμισης συνδεσιμότητας, επιλέξτε Internal Storage Capacity Alert (Ειδοποίηση χωρητικότητας εσωτερικής αποθήκευσης). Το σύστημα εμφανίζει ένα μήνυμα εάν η εσωτερική μνήμη αποθήκευσης έχει σχεδόν εξαντληθεί όταν ολοκληρώνετε μια εξέταση. Ρύθμιση ημερομηνίας και ώρας Για να ρυθμίσετε την ημερομηνία και την ώρα Στη σελίδα ρύθμισης Date and Time (Ημερομηνία και ώρα), κάντε τα ακόλουθα: Στο πλαίσιο Date (Ημερομηνία), πληκτρολογήστε την τρέχουσα ημερομηνία. (Βλ. «Εισαγωγή κειμένου» στη σελίδα 8.) Στο πλαίσιο Time (Ώρα), πληκτρολογήστε την τρέχουσα ώρα σε μορφή 24ώρου (ώρες και λεπτά). Ρυθμίσεις προβολής πληροφοριών Στη σελίδα ρύθμισης Display Information (Προβολή πληροφοριών), μπορείτε να ορίσετε τα στοιχεία που θα εμφανίζονται στην οθόνη κατά την απεικόνιση. Μπορείτε να επιλέξετε τα πλαίσια ελέγχου στις ακόλουθες ενότητες: Patient Header (Κεφαλίδα εξεταζόμενου): Πληροφορίες από τη φόρμα πληροφοριών εξεταζόμενου. (Βλ. «Φόρμα πληροφοριών εξεταζόμενου» στη σελίδα 37.) Mode Data (Δεδομένα τρόπου λειτουργίας): Πληροφορίες απεικόνισης. System Status (Κατάσταση συστήματος): Ρεύμα, μπαταρία, συνδεσιμότητα και παρόμοιες πληροφορίες. Ρύθμιση Κεφάλαιο 2: Ρύθμιση συστήματος 21
