1 ΕΚΦΕ Νέας Ιωνίας Τοπικός διαγωνισμός για τη EUSO 2015 Μαρίνα Στέλλα Φυσικός, υπεύθυνη ΕΚΦΕ

2 13 η Ολυμπιάδα Φυσικών Επιστημών Θα πραγματοποιηθεί στο Klagenfurt της Αυστρίας από 26 Απριλίου μέχρι 3 Μαΐου /12/2014 ΕΚΦΕ Νέας Ιωνίας

3 Ένα ταξίδι στο χώρο των Φυσικών Επιστημών που διοργανώνεται κάθε χρόνο από την 18/12/2014 ΕΚΦΕ Νέας Ιωνίας

4 Εκκίνηση: 12 Νοεμβρίου 2014 Ιστορική συνάντηση Κώστας Καμπούρης, πρόεδρος της οργάνωσης EUSO2014, πρόεδρος της ΠΑΝΕΚΦΕ, π. Υπεύθυνος ΕΚΦΕ Χαλανδρίου Επιστημονική ομάδα Φυσικής (Κώστας Επαμεινώνδας, Πάρις Καλαϊτζάκης) Γιώργος Χαλκιόπουλος συντονιστής EUSO,π. Υπεύθυνος ΕΚΦΕ Νέας Ιωνίας ( ) Κώστας Μοράκης π. Υπεύθυνος ΕΚΦΕ Νέας Ιωνίας ( ) Μαρίνα Στέλλα Υπεύθυνη ΕΚΦΕ Νέας Ιωνίας ( ) 18/12/2014 ΕΚΦΕ Νέας Ιωνίας

5 18/12/2014 ΕΚΦΕ Νέας Ιωνίας

6 Τα σχολεία ΣΧΟΛΕΙΑ 1. ΠΠ ΓΕΛ ΒΑΡΒΑΚΕΙΟΥ 2. ΓΕΛ Ν. ΕΡΥΘΡΑΙΑΣ 3. 2ο ΓΕΛ ΠΕΥΚΗΣ 4. 1ο ΓΕΛ ΝΙΩΝΙΑΣ 5. 2ο ΓΕΛ ΝΙΩΝΙΑΣ 6. 3ο ΓΕΛ ΝΙΩΝΙΑΣ 7. 4ο ΓΕΛ Ν ΙΩΝΙΑΣ 8. 5ο ΓΕΛ Ν ΙΩΝΙΑΣ 9. 1ο ΓΕΛ ΗΡΑΚΛΕΙΟΥ 10. 4ο ΓΕΛ ΗΡΑΚΛΕΙΟΥ 11. 4ο ΓΕΛ ΑΜΑΡΟΥΣΙΟΥ 12. 6ο ΓΕΛ ΑΜΑΡΟΥΣΙΟΥ 13. 9ο ΓΕΛ ΑΜΑΡΟΥΣΙΟΥ 14. ΓΕΛ ΑΓΙΑΣ ΑΙΚΑΤΕΡΙΝΗΣ 15. ΓΕΛ ΕΛΛΗΝΟΓΑΛΛΙΚΗΣ 18/12/2014 ΕΚΦΕ Νέας Ιωνίας

7 Το θέμα Φυσικής Εύρεση της σχέσης της αντίστασης με το μήκος μιας ράβδου γραφίτη 18/12/2014 ΕΚΦΕ Νέας Ιωνίας

8 Οι επιστημονική ομάδα Πάρις Καλαϊτζάκης Κώστας Επαμεινώνδας 18/12/2014 ΕΚΦΕ Νέας Ιωνίας

9 Ποιο ήταν το ΘΕΜΑ μας? O άνθρακας Κ. Επαμεινώνδας Π. Καλαϊτζάκης

10 Ο άνθρακας εμφανίζεται με διάφορες μορφές από τις οποίες οι πιο γνωστές είναι: το διαμάντι ο γραφίτης Κ. Επαμεινώνδας Π. Καλαϊτζάκης

11 Κ. Επαμεινώνδας Π. Καλαϊτζάκης

12 Κ. Επαμεινώνδας Π. Καλαϊτζάκης

13 To ΘΕΜΑ της ΦΥΣΙΚΗΣ τελικά: η μέτρηση της ειδικής αντίστασης του γραφίτη Ενώ η τάση τροφοδοσίας παραμένει σταθερή (κατά συνέπεια και η ένταση του ρεύματος που διαρρέει την ράβδο από γραφίτη) μετράμε με το βολτόμετρο την τάση σε τμήματα διαφορετικών μηκών της ράβδου Κ. Επαμεινώνδας Π. Καλαϊτζάκης

14 Τα απαιτούμενα όργανα Κ. Επαμεινώνδας Π. Καλαϊτζάκης

15 Απόσταση άκρων βολτομέτρου (cm) ΠΙΝΑΚΑΣ 1 Με τάση τροφοδοσίας 2V Ένδειξη βολτομέτρου (Volt) Ένδειξη αμπερομέτρου (A) Αντίσταση του τμήματος της ράβδου Κ. Επαμεινώνδας Π. Καλαϊτζάκης

16 Η μέτρηση δεν είναι και καμιά εύκολη υπόθεση Κ. Επαμεινώνδας Π. Καλαϊτζάκης

17 Κ. Επαμεινώνδας Π. Καλαϊτζάκης

18 H διάμετρος της ράβδου γραφίτη μετρημένη με το διαστημόμετρο: 0,24cm Κ. Επαμεινώνδας Π. Καλαϊτζάκης

19 Κ. Επαμεινώνδας Π. Καλαϊτζάκης

20 Απόσταση άκρων βολτομέτρου (cm) ΠΙΝΑΚΑΣ 1 Με τάση τροφοδοσίας 2V Ένδειξη βολτομέτρου (Volt) Ένδειξη αμπερομέτρου (A) Αντίσταση του τμήματος της ράβδου (Ω) ,22 0,90 0,24 2 0,39 0,90 0,43 3 0,56 0,90 0,62 4 0,74 0,90 0,82 5 0,91 0,90 1,02 6 1,13 0,90 1,25 7 1,31 0,90 1,47 Κ. Επαμεινώνδας Π. Καλαϊτζάκης

21 Απόσταση άκρων βολτομέτρου (cm) ΠΙΝΑΚΑΣ 2 Με τάση τροφοδοσίας 4V Ένδειξη βολτομέτρου (Volt) Ένδειξη αμπερομέτρου (A) Αντίσταση του τμήματος της ράβδου (Ω) Κ. Επαμεινώνδας Π. Καλαϊτζάκης

22 Γραφική παράσταση του ΠΙΝΑΚΑ 1 με τάση τροφοδοσίας 2V Κ. Επαμεινώνδας Π. Καλαϊτζάκης

23 Παρατηρήσεις Για τις γραφικές παραστάσεις: 1.Επάνωσεκάθεάξονα σημειώνουμετιςτιμέςτηςκλίμακας όχι τις τιμές των πειραματικών μετρήσεων 2.Η εκλογή των κλιμάκων για τους δύο άξονες πρέπει να είναι τέτοια, ώστε τα πειραματικά σημεία να καλύπτουν όσο το δυνατόν μεγαλύτερο μέρος από το χαρτί σχεδίασης 3.Η κάθε υποδιαίρεση της κλίμακας στους άξονες πρέπει να είναι ίση ή ακέραιο πολλαπλάσιο των αριθμών 1, 2, 5, 10. Για τα όργανα: 1.Το αμπερόμετρο συνδέεται σε σειρά 2.Το βολτόμετρο συνδέεται παράλληλα Λάθη: 1. στις πράξεις 2. στις στρογγυλοποιήσεις των αριθμητικών αποτελεσμάτων 3. στις κλίμακες των γραφικών παραστάσεων Κ. Επαμεινώνδας Π. Καλαϊτζάκης

24 Υπολογισμός κλίσης κ= y/ y/ x 0.21Ω/cm Είναι ο συντελεστής διεύθυνσης α Κ. Επαμεινώνδας Π. Καλαϊτζάκης

25 Για τον υπολογισμό της ειδικής αντίστασης του γραφίτη γνωρίζουμε την σχέση της αντίστασης με την ειδική αντίσταση: R=ρl /S όπου: S=πR 2 =3,14 x 0,12 2 =0,045 cm 2 που είναι της μορφής: y=αx όπου y R, x l, a κ ρ/s άρα κ=ρ/s ρ=κ.s ρ=9, Ω.m Σύμφωνα με την βιβλιογραφία η ειδική αντίσταση του γραφίτη κυμαίνεται μεταξύ των τιμών Ω.m και Ω.m Κ. Επαμεινώνδας Π. Καλαϊτζάκης

26 Οι ερωτήσεις: 7. Εξετάζοντας τις δύο γραφικές παραστάσεις επιλέγουμε τη σωστή από τις παρακάτω προτάσεις: a. η ειδική αντίσταση της ράβδου διατηρείται σταθερή O b. η ειδική αντίσταση της ράβδου μειώνεται c. η ειδική αντίσταση της ράβδου αυξάνεται Αιτιολογήστε την επιλογή σας: Σύμφωνα με το διάγραμμα κ άρα ρ=κ.s Κ. Επαμεινώνδας Π. Καλαϊτζάκης

27 8. Γιατί, κατά τη γνώμη σας, έχουμε αλλαγή της κλίσης της γραμμής που προκύπτει από τη δεύτερη σειρά μετρήσεων; Καθώς αυξάνουμε την ένταση του ηλεκτρικού ρεύματος αυξάνεται η θερμοκρασία άρα μεταβάλλεται και η ρ. Κ. Επαμεινώνδας Π. Καλαϊτζάκης

28 9. Πού οφείλονται κατά τη γνώμη σας το γεγονός που όλα τα πειραματικά σημεία δεν βρίσκονται πάνω στην ίδια γραμμή; σε σφάλματα στη μέτρηση των οργάνων (π.χ. αμπερομέτρου, βολτομέτρου) σε σφάλματα μέτρησης του παρατηρητή (π.χ. της απόστασης των ακροδεκτών του βολτομέτρου) στις συνθήκες διεξαγωγής του πειράματος (π.χ. στη μεταβολή της θερμοκρασίας του γραφίτη) Κ. Επαμεινώνδας Π. Καλαϊτζάκης

29 Κ. Επαμεινώνδας Π. Καλαϊτζάκης

30 Στο εργαστήριο Φυσικής 18/12/2014 ΕΚΦΕ Νέας Ιωνίας

31 Αποτελέσματα φυσικής ΓΕΛ ΑΓΙΑΣ ΑΙΚΑΤΕΡΙΝΗΣ 90 ΓΕΛ ΕΛΛΗΝΟΓΑΛΛΙΚΗΣ 85 2ο ΓΕΛ ΠΕΥΚΗΣ 80 5ο ΓΕΛ Ν ΙΩΝΙΑΣ 73 ΠΠ ΓΕΛ ΒΑΡΒΑΚΕΙΟΥ 67 18/12/2014 ΕΚΦΕ Νέας Ιωνίας

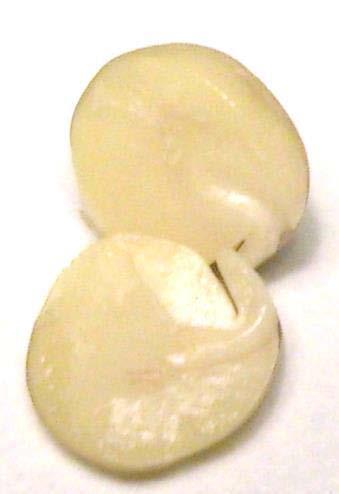

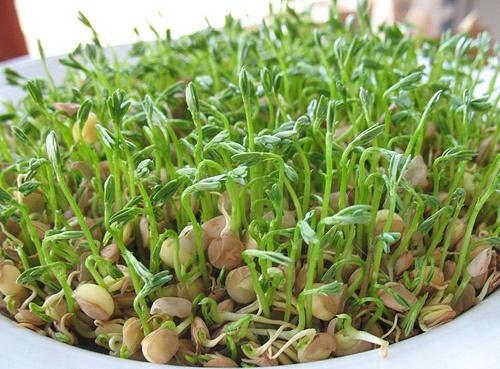

32 Το θέμα Βιολογίας Μελέτη της κυτταρικής αναπνοής σε σπέρματα φακής (Lens culinaris) 18/12/2014 ΕΚΦΕ Νέας Ιωνίας

33 Οι επιστημονική ομάδα Αλίνα Πανταζή Γιώργος Χαλκιόπουλος Ζωή Σερέφογλου και η Κική Σαραγά 18/12/2014 ΕΚΦΕ Νέας Ιωνίας

34 H κεντρική ιδέα Γλυκόζη + Οξυγόνο Διοξείδιο του άνθρακα + Νερό + Ενέργεια + νερό (Η 2 Ο) + αέρας (Ο 2 ) + άμυλο που δρα ως καύσιμο Ανάπτυξη φυτικού εμβρύου με βλαστίδιο & ριζίδιο

35 Τα απαιτούμενα όργανα-υλικά 18/12/2014 ΕΚΦΕ Νέας Ιωνίας

36 Το μικροσκοπικό παρασκεύασμα + νερό (Η 2 Ο) Σχεδιάζοντας αμυλόκοκκους & ανιχνεύοντας άμυλο με χρώση (lugol)

37 Η αυτοσχέδια διάταξη μελέτης της αναπνοής Η συναρμολόγηση & το δείγμα με τα διαβρεγμένα σπέρματα φακής Βαμβάκι, εμποτισμένο με Δ-μα ΚΟΗ για απορρόφηση CO 2 : 2ΚΟΗ + CO 2 Κ 2 CO 3 + H 2 O

38 Η προετοιμασία δειγμάτων Δείγματα σπερμάτων φακής: 1. Ξηρή 2. Διαβρεγμένη και 3. Μάρτυρας με μπίλιες

39 Η εκτέλεση του πειράματος Μέτρηση κατανάλωσης οξυγόνου από τη μεταβολή εισροής του νερού (μηνίσκος) στη μικρή σύριγγα.

40 Οι μετρήσεις

41 Η γραφική παράσταση

42 Ο ρυθμός αναπνοής Βλέπεις τη διαφορά; Με λίγο νερό κι άλλαξε η ζωή μου! ΡΑ=ΔV/Δt & συνθήκες Πω, πωω Κανένα σημάδι αναπνοής. Είμαι στο μηδέν δε θα φυτρώσω ποτέ!

43 Βιβλιογραφία Βιολογία Α Γυμνασίου, ΟΕΔΒ, 2008 Βιολογία Β Λυκείου, ΟΕΔΒ, h/lab5/design.html Συγχαίρουμε τους μαθητές των σχολείων μας για την προσπάθεια, το ενδιαφέρον, τη συμμετοχή και τη συνεργασία που οδήγησαν στην επιτυχία του πειράματος Βιολογίας. Ευχαριστούμε τους συναδέλφους, την υπεύθυνη ΕΚΦΕ Ν.Ιωνίας, κ. Μαρίνα Στέλλα για τη συνεργασία τους σε όλους τους τομείς και ιδιαίτερα τον κ. Χαλκιόπουλο, για το αμέριστο ενδιαφέρον του. Καλή συνέχεια στον επόμενο διαγωνισμό! Καλές γιορτές! Αλίνα Πανταζή

44 Στο εργαστήριο Βιολογίας 18/12/2014 ΕΚΦΕ Νέας Ιωνίας

45 Βιολογία 2ο ΓΕΛ ΠΕΥΚΗΣ 91 ΠΠ ΓΕΛ ΒΑΡΒΑΚΕΙΟΥ 90 ΓΕΛ ΑΓΙΑΣ ΑΙΚΑΤΕΡΙΝΗΣ 80 ΓΕΛ ΕΛΛΗΝΟΓΑΛΛΙΚΗΣ 79 6ο ΓΕΛ ΑΜΑΡΟΥΣΙΟΥ 75 18/12/2014 ΕΚΦΕ Νέας Ιωνίας

46 . Το θέμα Χημείας Α. Μελέτη εξάρτησης της διαλυτότητας του χλωρικού καλίου (KClO 3 ) στο νερό από τη θερμοκρασία Β. Μελέτη εξώθερμου ή ενδόθερμου χαρακτήρα της διάλυσης του KClO 3 18/12/2014 ΕΚΦΕ Νέας Ιωνίας

47 Οι επιστημονική ομάδα Παύλος Αρβανίτης Γιάννης Λέντζος Κώστας Αποστολόπουλος 18/12/2014 ΕΚΦΕ Νέας Ιωνίας

48 . Τα απαιτούμενα όργανα -υλικά 18/12/2014 ΕΚΦΕ Νέας Ιωνίας

49 Α. Μελέτη εξάρτησης της διαλυτότητας του χλωρικού καλίου (KClO 3 ) στο νερό από τη θερμοκρασία 18/12/2014 ΕΚΦΕ Νέας Ιωνίας

50 3g ΚClO 10g H O 30g ΚClO g H O /12/2014 ΕΚΦΕ Νέας Ιωνίας

51 ΠΕΙΡΑΜ ΜΑΖΑ ΚClΟ 3 ΟΓΚΟΣ ΝΕΡΟΥ ΘΕΡΜΟΚΡΑΣΙΑ ΔΙΑΛΥΤΟΤΗΤΑ Α (g) (ml) ( ο C) (g ΚClΟ 3 /100mL H 2 O) ,5 18/12/2014 ΕΚΦΕ Νέας Ιωνίας

52 35 S= f(t) S (g/100ml) T (oc) 18/12/2014 ΕΚΦΕ Νέας Ιωνίας

53 18/12/2014 ΕΚΦΕ Νέας Ιωνίας

54 18/12/2014 ΕΚΦΕ Νέας Ιωνίας

55 Β. Μελέτη εξώθερμου ή ενδόθερμου χαρακτήρα της διάλυσης του KClO 3 18/12/2014 ΕΚΦΕ Νέας Ιωνίας

56 Στο εργαστήριο Χημείας 18/12/2014 ΕΚΦΕ Νέας Ιωνίας

57 Τα αποτελέσματα Χημείας ΓΕΛ ΑΓΙΑΣ ΑΙΚΑΤΕΡΙΝΗΣ 82 ΠΠ ΓΕΛ ΒΑΡΒΑΚΕΙΟΥ 1ο ΓΕΛ ΗΡΑΚΛΕΙΟΥ 5ο ΓΕΛ Ν ΙΩΝΙΑΣ 4ο ΓΕΛ Ν ΙΩΝΙΑΣ /12/2014 ΕΚΦΕ Νέας Ιωνίας

58 Στο ταξίδι σου στις φυσικές επιστήμες Στη αίθουσα Ακούς Διαβάζεις Επιλύεις Στο εργαστήριο Συναρμολογείς πειραματική διάταξη Χειρίζεσαι όργανα Επεξεργάζεσαι τις μετρήσεις Φτιάχνεις διαγράμματα Καταλήγεις σε συμπεράσματα Ερμηνεύεις φαινόμενα Συνεργάζεσαι 18/12/2014 ΕΚΦΕ Νέας Ιωνίας
