1 Εξαρτήματα αγκυρώσεων Fittings for Ground Anchors Boring - Drilling - Tunnelling - Mining - Construction - Geotechnical

2 Company profile 1968 > > > > > > > > 2016 > Η ΕΛΕΒΟΡ ΑΕΒΕ είναι ενδεχομένως ο αρχαιότερος και πρωτοπόρος προμηθευτής ειδικού γεωτεχνικού εξοπλισμού στην Ελληνική αγορά, με δραστηριότητα που ξεκινά από το Η εταιρεία διαθέτει πολύ μεγάλη εμπειρία στην προμήθεια εξοπλισμού για γεωτρήσεις, έργα σηραγγοποιίας, μεταλλείων και γενικά υπογείων και γεωτεχνικών έργων. Η ΕΛΕΒΟΡ ΑΕΒΕ παρακολουθεί διαρκώς τις εξελίξεις της τεχνολογίας του γεωτεχνικού εξοπλισμού και διαθέτει στην αγορά πρωτοποριακά προϊόντα σύγχρονης τεχνολογίας. Οι επιλογές στηρίζονται σε μεγάλο βαθμό στη μεγάλη εμπειρία καθώς και στην εξειδικευμένη επιστημονική κατάρτιση των στελεχών της εταιρείας που κατέχουν ανώτερους και ανώτατους επιστημονικούς τίτλους. Έτσι η εταιρεία σήμερα απολαμβάνει τη φήμη των «εξειδικευμένων τεχνοκρατών» και με ικανοποίηση διαπιστώνει ότι οι πελάτες της απευθύνονται στην εταιρεία, όχι μόνο για την αγορά εξοπλισμού, αλλά και στην αναζήτηση προτάσεων και πιθανών λύσεων σε τεχνικά θέματα καθώς και συμβουλών για εξοικονόμηση του κόστους κατασκευής των έργων. Η ΕΛΕΒΟΡ ΑΕΒΕ διαθέτει ευρεία γκάμα προϊόντων αγκύρωσης/ηλώσεων μεταξύ των οποίων και πλήρη σειρά π λ α σ τ ι κ ώ ν κ α ι ε λ α σ τ ι κ ώ ν ε ξ α ρ τ η μ ά τ ω ν π ο υ χρησιμοποιούνται στις συναρμολογήσεις αγκυρώσεων. ELEBOR S.A. is possibly the oldest and pioneer supplier of specialized geotechnical equipment in the Greek market, with activity being traced back to Company's expertise is the supply of equipment for drilling, tunnelling, mining and generally for underground and geotechnical works. ELEBOR S.A. is constantly monitoring the developments of the geotechnical equipment technology and offers to the market advanced products of the latest know-how. Product selections as well as related choices are primarily based on the long experience as well as on the specialized scientific skills of key members of the company. Thus, the company today has a reputation in the market as specialized technocrats and with great satisfaction realizes that customers are contacting the company not only for purchasing products but also to receive support and suggestions to technical problems as well as to proposals for project costcutting solutions. ELEBOR offers a wide range of rock bolting and soil nailing products including a complete range of ground anchor plastic and rubber fittings. 2

3 Αποστάτες / Κεντραδώροι DUROTENE DUROTENE Spacers / Centralizers Τύπος Εξωτερική Διάμετρος Διάμετρος Εσωτερική Οπής Διάμετρος Εδράσεως Συρματοσχοίνων/Σωλήνων Παραπομπή T ype External Diameter Diameter of internal hole Diameter for strand/pipe support P age O D (mm) I D (mm) (mm) D5A/B D6A/B 3 9 / T / 2 0 / 2 1 / T D6A D7A/B*T D6A/A D8A/B D10A/B D6A23*70FR D13A/B D12A D8A25*77FR D6A36*79FR D6A22* D8A/A 8 2 / T 8 3 T 3 2 / D12A/B D6A31*85FR D14A/B D10A/A D12A48*97FR D10S D12A/A D12A/A* D18A D6A32* D6A37* D6A36* D18A/B

4 Αποστάτες / Κεντραδώροι DUROTENE DUROTENE Spacers / Centralizers D5A/B D6A/B D6A/B-T 9 27 n31 n12 n22 39 D6A D7A/B*T 27 n34 n48 n35 n23 44 D6A/A D6A/A-ID24 D8A/B 27 47,5 n22 56 n4 2,5 63 D10A/B D6A23*70FR n70 n23 n29 4

5 Αποστάτες / Κεντραδώροι DUROTENE DUROTENE Spacers / Centralizers D13A/B D12A n n52 D8A25*75FR D6A36*79FR n n D6A22*80 D8A/A, D8A/A*T 19,3 15,3 n22,6 n

6 103 Αποστάτες / Κεντραδώροι DUROTENE DUROTENE Spacers / Centralizers D12A/B D6A31*85FR n n31 n54 44 D14A/B D10A/A n n46 n54 n90 39,5 D12A48*97FR D10S n

7 Αποστάτες / Κεντραδώροι DUROTENE DUROTENE Spacers / Centralizers D12A/A D12A/A* n D18A D6A32*

8 123 Αποστάτες / Κεντραδώροι DUROTENE DUROTENE Spacers / Centralizers D6A37*110 D6A36*112 n n112 n36 D18A/B

9 Κεντραδώροι καλαθωτού τύπου Basket type centralizers Τύπος Εσωτερική Διάμετρος Εξωτερική Διάμετρος** T ype Internal Diameter External Diameter* * I D (mm) O D (mm) DSP-A215-*** 2 1,5 4 0, 5 0, 6 0, 7 0 DSP-A285-*** 2 8,5 5 0, 6 0, 7 0, 8 0, 9 0 DSP-A360-*** 3 6,0 8 0, 9 0, 1 0 0, 1 1 0, 1 2 0, 1 3 0, DSP-A425-*** 4 2,5 9 0, 1 0 0, 1 1 0, 1 2 0, 1 3 0, 1 4 0, DSP-A490-*** 4 9,0 9 0, 1 0 0, 1 1 0, 1 2 0, 1 3 0, 1 4 0, DSP-A570-*** 5 7, , 1 1 0, 1 2 0, 1 3 0, 1 4 0, 1 5 0, DSP-A680-*** 6 8, , 1 1 0, 1 2 0, 1 3 0, 1 4 0, 1 5 0, DSP-A855-*** 8 5, , 1 3 0, 1 4 0, 1 5 0, 1 6 0, 1 7 0, DSP-A103-*** 1 0 3, , 1 5 0, 1 6 0, 1 7 0, 1 8 0, 1 9 0, DSP-A118-*** 1 1 8, , 1 7 0, 1 8 0, 1 9 0, 2 0 0, 2 1 0, DSP-A134-*** 1 3 4, , 1 9 0, 2 0 0, 2 1 0, 2 2 0, 2 3 0, 2 4 0, DSP-A153-*** 1 5 3, , 2 1 0, 2 2 0, 2 3 0, 2 4 0, 2 5 0, 2 6 0, [* * ] Ά λλή εξωτερική διάμετρος κεντραρίσματος κατόπιν παραγγελίας O ther external centralizing diameter upon request [* * * ] Εξωτερική διάμετρος κεντραρίσματος External centralizing diameter 9

10 Κεντραδώροι καλαθωτού τύπου Basket type centralizers Τύπος T ype Ύψος Κεντραρίσματος C entering height (mm) Μήκος x Πλάτος Length x Width (mm) DSP-CENTR10 [1] 1 0 DSP-CENTR [2] x 6 0 DSP-CENTR [2] x 6 0 DSP-CENTR [2] x 8 0 DSP-CENTR [2] x 8 0 DSP-CENTR [2] x 8 0 DSP-CENTR [2] x 8 0 [1 ] Δύο συνδυαζόμενα τεμάχια για αυλακωτό σωλήνα T wo half pieces for corrugated sheath [2 ] Τ υλιγόμενος κεντραδώρος Wrapping centraliser 10

11 Τυφλά σωληνάκια Ενεματώσεων / Εξαερώσεων Blind Grouting and Vent Pipes Σωλήνες Ενεμάτωσης/Εξαερισμού Χαμηλής Πιέσεως Low Pressure Grout and Air Vent Pipes Τύπος T ype Εξωτερική Διάμετρος O uter Diameter Εσωτερική Διάμετρος I nner Diameter Πάχος Σωλήνα P ipe T hic kens s Πίεση Ρήξεως Burs ting P res s ure O D (mm) I D (mm) (mm) (kg/c m 2 ) 9 / , / , / / / , / / / , / , / , / ,5 1 2 Σωλήνες Ενεμάτωσης/Εξαερισμού Υψηλής Πιέσεως High Pressure Grout and Air Vent Pipes 9 / / , / / , / , / ,5 6 0 * Άλλες διαστάσεις ζητήσεως Other sizes available on request * 11

12 Αυλακωτοί Σωλήνες Επικάλυψης Corrugated Sheathing Αυλακωτός Σωλήνας για αγκυρώσεις Corrugated Sheath for ground anchors Τύπος T ype Εξωτερική Διάμετρος Εσωτερική Διάμετρος Πάχος Συσκευασία External Diameter Internal Diameter T hickenss P ackaging O D (mm) I D (mm) (mm) 22 / ,2 ρολό / roll 45 / ,2 [MF] /1,5 ρολό / roll 49 / ,5 ρολό / roll 55 / ,2 [MF] ρολό / roll 58 / ,2 [MF] /1,5 ρολό / roll 71 / ,2 [MF] /1,5 ρολό / roll 86 / ,2 [MF] /1,5 /2,0 ρολό / roll 98 / ,0 ρολό / roll 100 / ,2 [MF] /1,5 ρολό / roll 105 / ,2 [MF] /1,5 ρολό / roll Αυλακωτός Σωλήνας για προεντάσεις Corrugated Sheath for post-tensioning 53 / ,5 ευθύ / straingt 69 / ,5 ευθύ / straingt 80 / ,5 ευθύ / straingt 83 / ,5 ευθύ / straingt 98 / ,5 ευθύ / straingt 98 / ,5 ευθύ / s traingt 100 / ,5 ευθύ / straingt [1 ] Κατά U N I E N / A c c ording to U N I E N [M F] Α υτοκοχλιώμενο / Flush coupled 12

13 Λείοι Σωλήνες Επικάλυψης Smooth Sheathing Τύπος T ype Εξωτερική Διάμετρος Εσωτερική Διάμετρος Πάχος Συσκευασία External Diameter Internal Diameter T hickenss P ackaging O D (mm) I D (mm) (mm) 16,5 / 19 19,0 16,5 1,3 ρολό / roll 42,6 / 45 45,0 42,6 1,2 ρολό / roll 47,6 / 50 50,0 47,6 1,2 ρολό / roll 52,6 / 55 55,0 52,6 1,2 ρολό / roll 51 / 55 55,0 51,0 2,0 ευθύ / straingt 57 / 60 60,0 57,0 1,5 ρολό / roll 56 / 60 60,0 56,0 2,0 ευθύ / straingt 58 / 62 62,0 58,0 2,0 ευθύ / straingt 62 / 65 65,0 62,0 1,5 ρολό / roll 61 / 65 65,0 61,0 2,0 ευθύ / straingt 67 / 70 70,0 67,0 1,5 ρολό / roll 66 / 70 70,0 66,0 2,0 ευθύ / straingt 68 / 72 72,0 68,0 2,0 ευθύ / straingt 72 / 75 75,0 72,0 1,5 ρολό / roll 71 / 75 75,0 71,0 2,0 ευθύ / straingt 81,4 / 85 85,0 81,4 1,8 ρολό / roll 87,4 / 91 91,0 87,4 1,8 ρολό / roll 92,4 / 96 96,0 92,4 1,8 ρολό / roll 104 / ,0 104,0 2,0 ρολό / roll 117 / ,0 117,0 2,0 ρολό / roll 13

14 Εξαρτήματα αυλακωτών σωλήνων Corrugated sheath fittings Για όλα τα διαθέσιμα μεγέθη αυλακωτών σωλήνων διατίθεται σειρά εξαρτημάτων όπως: επίπεδα πώματα κωνικά πώματα πυθμένα διάτρητα πώματα, κλπ. A series of fittings is exists for all available corrugated sheath sizes, such as: flat caps cone bottom caps perforated caps, etc. Κωδικός αριθμός P art N umber DCS-022/ TT-GV028 DCS-070-TBL28 Περιγ ραφή Des c ription DU RO T E NE P P Ζ22/28mm εύκαμπτο αυλακωτό σωληνάκι για ενεματώσεις & εξαερισμούς DU RO T E N E P P Ζ2 2.0 / mm flexible c orrugated pipe for grouting and vent operations Βαλβίδα ενεμάτωσης/εξαερισμού που φ έρει σπείρωμα σύνδεσης για το σωληνάκι 28mm Gate valve for grouting & venting operations fitted with 28mm thread c onnec tion Ε ύκαμπτος προσαρμογέας (κλέφ της) που προσαρμόζεται σε διάφ ορα μεγέθη αυλακωτών σωλήνων και φ έρει σπείρωμα σύνδεσης για το σωληνάκι 28mm Flexible bleeder attac hable to s everal s izes of c orrugated s heaths, fitted with 2 8 mm thread c onnec tion 14

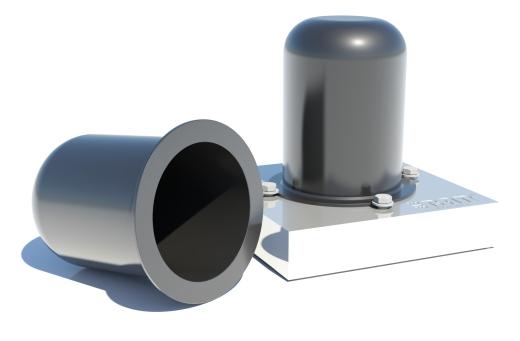

15 Εξαρτήματα για μόνιμες αγκυρώσεις ραβδωτών αγκυρίων Accessories/fittings for permanent bar anchors Κωδικός αριθμός P art N umber Περιγ ραφή Des c ription RBG00-SFF-CS28 RBG00-SFC-CS28 Ε λαστική φ λάντζα σφ ράγισης E LE BA R -G25/G32 κατάλληλο για συναρμολογήσεις μόνιμων αγκυρώσεων ραβδωτών αγκυρίων που φ έρει σπείρωμα σύνδεσης για το σωληνάκι 28mm Rubber s ealing flange E LE BA R -G2 5 /G3 2 for as s embling permanent bar anc hors, fitted with 2 8 mm thread c onnec tion Ε λαστικό τερματικό πώμα σφ ράγισης E LE BA R -G25/G32 κατάλληλο για συναρμολογήσεις μόνιμων αγκυρώσεων ραβδωτών αγκυρίων που φ έρει σπείρωμα σύνδεσης για το σωληνάκι 28mm Rubber end c ap E LE BA R -G2 5 /G3 2 for as s embling permanent bar anc hors, fitted with 2 8 mm thread c onnec tion TT-CC Πλαστικό καπάκι E LE BA R -G σφ ράγισης κεφ αλής αγκύρωσης διαστάσεων 104x134x150mm E LE BA R -G anc horage c ap, dimens ion x1 3 4 x1 5 0 mm 15

16 16

17 DURVINIL S /DURVITECH Βαλβιδωτοί Σωλήνες Ενεμάτωσης Αγκυρίων DURVINIL S /DURVITECH Sleeved Grouting Pipes Κωνικές σφήνες Conical wedges Ελεύθερο μήκος (Προεντάσεως) Free length (Stressable) Λείος σωλήνας προφύλαξης Smooth sheath Συρματόσχοινο Strand Αποστάτης Spacer Προσωρινό Αγκύριο Προεντάσεως Συρματοσχοίνων με χρήση βαλβιδοσωλήνων τσιμεντενέσεως Temporary Post-tensioning Strand Anchor with the use of sleeved grouting pipes Πακτωμένο μήκος Grouted length Κεντραδώρος Centralizer Απόσταση βαλβίδων Sleeve/valve spacing Κεφαλή αγκύρωσης Anchorage Ενεμάτωση ελευθέρου τμήματος Grouting of free-length Τυφλός σωλήνας ενεμάτωσης Blind grouting pipe Σάκκος σφραγγίσεως διατρήματος Obturator bag for bore-hole sealing Πλήρωση σάκκου μέσω βαλβίδα Obturator bag filling with valve Αρχική ενεμάτωση Primary grouting Βαλβιδωτός σωλήνας ενεμάτωσης Sleeved grouting pipe Βαλβίδα ενεμάτωσης Sleeved valve Πώμα πυθμένα Bottom plug DURVINIL S Ονομαστική Διάμετρος Εξωτ. Διάμ. Εσωτ. Διάμ. Πάχος Σωλήνα Πίεση Ρήξεως Τύπος Βαλβίδας Εξωτ. Διάμ. Συνδέσμου N ominal Diameter O uter Diam. I nner Diam. P ipe T hic kens s Burs ting P res s ure Sleeve T ype C oupling E xt. Diam. (mm) (mm) (mm) (mm) (kg/c m 2 ) (mm) 3/8" E - 3/8" R E 2 2 1/2" E 2 7 3/4" E 3 1 1" ,5 8 0 E /8" ,5 7 0 E /8" R , I /E /4" I /E /4" R , I /E 5 0 DURVITECH 1" ,5 4 5 E /8" R I /4" I 5 0 I E Βαλβίδα με διάμετρο ως η εξωτερική διάμετρος του σωλήνα Sleeve/valve with same diameter as the outer pipe diameter Βαλβίδα εξωτερικά προσαρμοσμένη στο σωλήνα Externally fitted sleeve/valve * Για περισσότερες διαστάσεις ανατρέξτε στο κατάλογο των βαλβιδοσωλήνων ενεματώσεων For other sizes consult the sleeved grouting pipes catalogue ** Οι προδιαγραφές δύνανται να τροποποιηθούν χωρίς προειδοποίηση 17

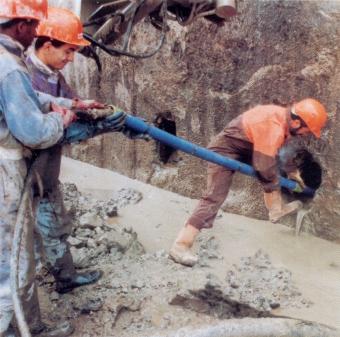

18 Βαλβιδωτοί Αυλακωτοί Σωλήνες Sleeved Corrugated Pipes Οι βαλβιδωτοί αυλακωτοί σωλήνες έχουν σχεδιαστεί ώστε να παρέχουν συνδυαστικά τη δυνατότητα επιλεγμένης ενεμάτωσης του πακτωμένου μήκους αγκυρίων/τενόντων αλλά και την εξυγίανση του περιβάλλοντος εδάφους. Επιπρόσθετα, ο βαλβιδωτός αυλακωτός σωλήνας παρέχει πλήρη έλεγχο της ποσότητας ενέματος καθώς επίσης και επιτρέπει τις διαδοχικές ενεματώσεις εάν αυτό είναι απαραίτητο για την εξυγίανση του περιβάλλοντος εδάφους.. The corrugated sleeved pipes have been conceived in order to realize the combined actions of selective grouting of the bond length of tendons / anchors and the grout injection treatment of the surrounding soil. In addition, the sleeved corrugated pipe enables total control of the injected material volume and furthermore allows repetitive grouting if this is necessary for the treated soil. Τύπος Εξωτερική Διάμετρος Εσωτερική Διάμετρος Πάχος Σωλήνα Εξωτ. Διάμ. Συνδέσμου T ype O uter Diameter I nner Diameter P ipe T hic kens s C oupling E xt. Diam. (mm) (mm) (mm) (mm) TAMS ,5 7 5 TAMS ,5 9 5 TAMS , TAMS ,
