1 ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΜΗΧΑΝΙΚΩΝ ΜΕΤΑΛΛΕΙΩΝ ΜΕΤΑΛΛΟΥΡΓΩΝ ΤΟΜΕΑΣ ΓΕΩΛΟΓΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΗΡΩΩΝ ΠΟΛΥΤΕΧΝΕΙΟΥ ΖΩΓΡΑΦΟΥ ΑΘΗΝΑ ΕΔΑΦΟΜΗΧΑΝΙΚΗ & ΣΤΟΙΧΕΙΑ ΘΕΜΕΛΙΩΣΕΩΝ Διδάσκοντες: Βασίλειος Παπαδόπουλος, Επικ. Καθηγητής ΕΜΠ Τομέας Γεωτεχνικής, Σχολή Πολιτικών Μηχανικών Κωνσταντίνος Λουπασάκης, Λέκτορας ΕΜΠ Τομέας Γεωλογικών Επιστημών, Σχολή Μηχανικών Μεταλλείων Μεταλλουργών Διαφάνειες Διαλέξεων Κωνσταντίνου Λουπασάκη

2 ΕΙΣΑΓΩΓΗ

3 ΓΕΩΤΕΧΝΙΚΗ ΜΗΧΑΝΙΚΗ Οι τέσσερεις πυλώνες της Γεωτεχνικής Μηχανικής είναι: Τεχνική Γεωλογία: Η επιστήμη που ασχολείται με την έρευνα, μελέτη και επίλυση των μηχανικών καθώς και περιβαλλοντικών προβλημάτων που προκύπτουν από την αλληλεπίδραση των κατασκευών, ή των δραστηριοτήτων του ανθρώπου γενικότερα, με το γεωλογικό περιβάλλον. Επίσης, ηεπιστήμη πουασχολείταιμετηνπρόβλεψη, την αντιμετώπιση και την αποκατάσταση φυσικών καταστροφών, σχετιζόμενων με το γεωπεριβάλλον (IAEG statutes, 1992). Εδαφομηχανική: Η επιστήμη που ασχολείται με τις φυσικομηχανικές ιδιότητες του εδάφους ως υλικό. Επίσης, ηεπιστήμηπουασχολείταιμετη γεωτεχνική συμπεριφορά του εδάφους σε φυσικές δομές και τεχνητές κατασκευές που θεμελιώνονται ή δομούνται εντός εδαφικών σχηματισμών καθώς και αυτών που κατασκευάζονται από εδαφικά υλικά.

4 Βραχομηχανική: Η επιστήμη που ασχολείται με τις φυσικές ιδιότητες και τις αρχές μηχανικής συμπεριφοράς ισότροπου και ανισότροπου συνεχούς και ασυνεχούς βράχου. Επίσης, η επιστήμη που ασχολείται με τη γεωτεχνική συμπεριφορά της βραχομάζας σε φυσικές δομές (πρανή) και τεχνικά έργα (επιφανειακές και υπόγειες εκσκαφές, θεμελιώσεις κ.α.). Εδαφοδυναμική Βραχοδυναμική : Η επιστήμη που ασχολείται με τη διάδοση σεισμικών κυμάτων διαμέσου του εδάφους και δευτερευόντως της βραχομάζας. Επίσης, η επιστήμη που εξετάζει τη συμπεριφορά των γεωλογικών σχηματισμών σε δυναμική και ανακυκλική επιπόνηση καθώς και τη σεισμική απόκριση των γεωτεχνικών κατασκευών.

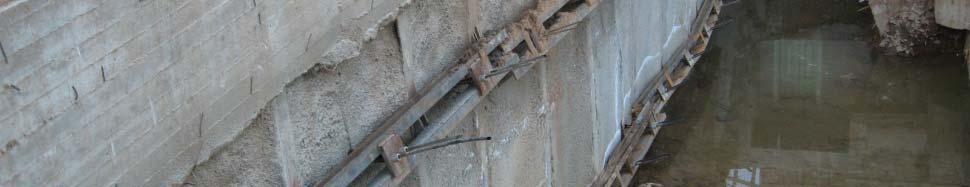

5 ΠΑΡΑΔΕΙΓΜΑΤΑ ΓΕΩΤΕΧΝΙΚΩΝ ΠΡΟΒΛΗΜΑΤΩΝ ΠΟΥ ΑΠΤΟΝΤΑΙ ΤΟΥ ΑΝΤΙΚΕΙΜΕΝΟΥ ΤΗΣ ΕΔΑΦΟΜΗΧΑΝΙΚΗΣ Διαμόρφωση πρανούς σε κορήματα (Νυμφαίο Φλώρινας)

6 Στεγανολεκάνη σε προσχώσεις για την κατασκευή υπογείων (Λεωφόρος Θηβών) Τοίχος αντιστήριξης από οπλισμένες Γαίες για την αποκατάσταση τοπικής οδού (Άνω Βούλα)

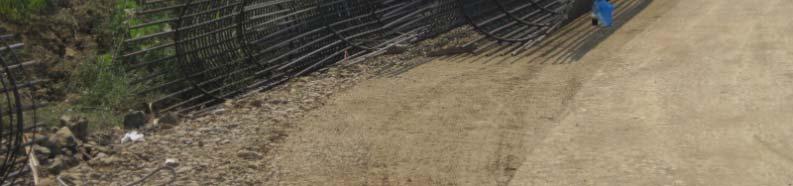

7 Εγκατάσταση πασσάλων και Εγκατάσταση πασσάλων και συμπυκνώσεις υπόβασης για τις απαιτήσεις έργου οδοποιίας (Δυτική Θεσσαλία)

8 Καλοχώρι Θεσσαλονίκης Εδαφικές Υποχωρήσεις Πολυπαραμετρικό πρόβλημα το οποίο μπορεί να διερευνηθεί με τη συμβολή : Νεοτεκτονικής, Σεισμολογίας Υδρογεωλογίας, Γεωφυσικής, Τεχνικής Γεωλογίας και Εδαφομηχανικής.

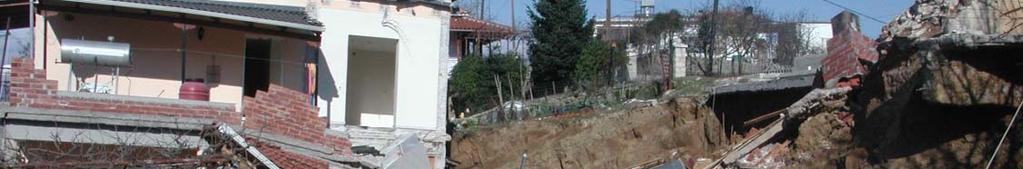

10 Χαροκόπι Ιωαννίνων Κατολίσθηση σε σχηματισμούς Φλύσχη

11 ΕΔΑΦΟΣ ΕΔΑΦΙΚΟΙ ΣΧΗΜΑΤΙΣΜΟΙ

πληρωμένα με υγρά ή και αέρια (συνήθως νερό και αέρα).

12 ΟΡΙΣΜΟΣ Σύμφωνα με τις θεωρήσεις των Μηχανικών, ως εδάφη χαρακτηρίζονται οι σχηματισμοί των οποίων τα στερεά συστατικά είναι μεταξύ τους ασύνδετα ή ελαφρώς συγκολλημένα ενώ τα μεταξύ τους κενά είναι πληρωμένα με υγρά ή και αέρια (συνήθως νερό και αέρα). Επομένως, ως εδάφη χαρακτηρίζονται τα μη συμπαγή τριφασικά υλικά τα οποία εκτός από στερεά φάση, αποτελούνται και από υγρή ή και αέρια φάση. S : Solid W: Liquid A: Air

Ο προαναφερόμενος ορισμός σηματοδοτεί, ότι υλικά που

αυτή των εδαφών, δεν είναι μόνο τα φυσικά εδάφη (προϊόντα

παράγωγα ανθρωπογενών διεργασιών, τα οποία έχουν διατεθεί

13 Ο προαναφερόμενος ορισμός σηματοδοτεί, ότι υλικά που μπορεί να εμφανίζουν μηχανική συμπεριφορά παρόμοια με αυτή των εδαφών, δεν είναι μόνο τα φυσικά εδάφη (προϊόντα μηχανικής και χημικής αποσάθρωσης) αλλά και τεχνητά παράγωγα ανθρωπογενών διεργασιών, τα οποία έχουν διατεθεί ή εξακολουθούν να διατίθενται στη φύση (π.χ. υλικά μεταλλευτικών τελμάτων). Μεταλλευτικό Τέλμα του Εγκαταλειμμένου Εργοστασίου Εμπλουτισμού των Μεταλλείων της Κίρκης (Αλεξανδρούπολη)

πετρωμάτων και σχηματισμών που δομούν το στερεό φλοιό της Γης.

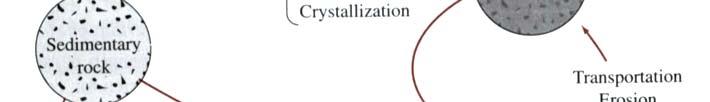

14 Ο ΚΥΚΛΟΣ ΤΩΝ ΠΕΤΡΩΜΑΤΩΝ Ο κύριος μηχανισμός γένεσης των εδαφικών σχηματισμών είναι οι διεργασίες αποσάθρωσης και διάβρωσης που επενεργούν στο σύνολο των πετρωμάτων και σχηματισμών που δομούν το στερεό φλοιό της Γης. (Das, 1998)* *Das, B.M. (1998). Principles of Geotechnical Engineering, 4th edition, PWS Publishing Company.

15 ΑΠΟΣΑΘΡΩΣΗ Κατά τη φυσική αποσάθρωση διαταράσσονται η συνοχή και οι μηχανικές ιδιότητες των γεωλογικών σχηματισμών. Η αποσάθρωση μπορεί να οφείλεται σε φυσικά μηχανικά, χημικά ή βιολογικά αίτια. Μηχανική Αποσάθρωση Τεκτονικές μετακινήσεις πιέσεις Ημερήσια μεταβολή θερμοκρασίας Ψύξη, σχηματισμός Πάγου Μεταβολή υγρασίας Απόθεση- κρυστάλλωση αλάτων Χημική Αποσάθρωση Διάλυση (π.χ. Αλίτης, Γύψος) Υδρόλυση (Δράση νερού => ελεύθερα Υδροξύλια ή υδροξυλιούχες ενώσεις π.χ. καολίνης, μοντμοριλονίτης) Ενυδάτωση (π.χ. Γύψος) ) Οξείδωση (π.χ. σιδηρούχα ορυκτά) Αναγωγή (απομάκρυνση οξυγόνου π.χ. αναγωγή γύψου σε αυτοφυές θείο) Βιογενής Αποσάθρωση Μηχανική δράση των φυτών (αύξηση όγκου ριζών) Χημική Δράση (δράση διατρητικών οργανισμών με οξέα, παραγωγή οργανικών και χουμικών οξέων κατά τη διάρκεια του μεταβολισμού ή της σήψης)

16 ΔΙΑΚΡΙΣΗ ΣΥΜΦΩΝΑ ΜΕ ΤΟΝ ΤΡΟΠΟ ΚΑΙ ΤΗΝ ΑΠΟΣΤΑΣΗ ΜΕΤΑΦΟΡΑΣ ΤΩΝ ΠΡΟΙΟΝΤΩΝ ΑΠΟΣΑΘΡΩΣΗΣ Ελουβιακές αποθέσεις : Πολύ μικρή μεταφορά σε χερσαίο περιβάλλον - υπολειμματικά εδάφη. Κολλουβιακές αποθέσεις: Μικρή μεταφορά σε χερσαίο περιβάλλον με τις δυνάμεις της βαρύτητας. Πλευρικά κορήματα, υλικά κατολισθήσεων κ.α. Αλλουβιακές αποθέσεις: Υλικά μεταφερμένα, με τη δράση των ρεόντων υδάτων, σε μεγάλες αποστάσεις. Χερσαίες - ποτάμιες αποθέσεις. Λιμναίες αποθέσεις: Αποθέσεις χερσαίων ιζημάτων σε λιμναίο περιβάλλον. Θαλάσσιες αποθέσεις: Αποθέσεις σε θαλάσσιο περιβάλλον. Αποστρογγυλευμένοι κόκκοι. Αιολικές αποθέσεις: Λεπτομερή υλικά μεταφερμένα από τον άνεμο. Παγετώδεις αποθέσεις: Αποθέσεις των αδρομερών υλικών που μεταφέρονται στη βάση και στο σώμα των παγετώνων.

17 Αιολικές αποθέσεις Κολλουβιακές αποθέσεις Παγετώδεις αποθέσεις Αλλουβιακές αποθέσεις

18 ΔΙΑΚΡΙΣΗ ΣΥΜΦΩΝΑ ΜΕ ΤΗΝ ΚΟΚΚΟΜΕΤΡΙΚΗ ΔΙΑΒΑΘΜΙΣΗ Άμμοι & Χάλικες : Αδρομερή εδαφικά υλικά χωρίς συνοχή αποτελούμενοι από στρογγυλεμένα, γωνιώδηήυπογωνιώδηθραύσματα πετρωμάτων ή ορυκτών. Ιλύες: Λεπτόκοκκα εδάφη με μικρή ή μηδενική πλαστικότητα. Άργιλοι: Λεπτόκοκκα εδάφη με υψηλή πλαστικότητα, υψηλή συμπιεστότητα και πολύ μικρή διαπερατότητα. Οργανικές ιλύες & άργιλοι: Λεπτόκοκκα πλαστικά εδάφη με σωματίδια οργανικής ύλης. Παρουσιάζει μικρή διαπερατότητα και μεγάλη συμπιεστότητα.

19 Άργιλος Άμμος

20 8.64 *10-5 m/day 4.32m/day 2592m/day

21 ΟΡΥΚΤΟΛΟΓΙΚΗ ΣΥΣΤΑΣΗ ΕΔΑΦΩΝ Τα χονδρόκοκκα κλάσματα των εδαφών περιλαμβάνουν τεμάχια των μητρικών πετρωμάτων και πρωτογενή ορυκτά. Τα λεπτόκοκκα κλάσματα περιλαμβάνουν κυρίως δευτερογενή ορυκτά, μεταξύ των οποίων και αργιλικά. Τα πρωτογενή ορυκτά είναι χημικά αδρανή ενώ τα αργιλικά ορυκτά, εξαιτίας των αρνητικών φορτίων που φέρουν, είναι χημικά ενεργά.

22 Τα αργιλικά ορυκτά αποτελούνται από τετράεδρα άδ πυριτίου και οκτάεδρα αργιλίου. Το πυρίτιο,, Si 4+, περιβάλλεται ρβ από τέσσερα ιόντα οξυγόνου, σχηματίζοντας τετράεδρα. Το αργίλιο, Al 3+, περιβάλλεται από έξι ιόντα υδροξυλίου και σχηματίζει οκτάεδρα. Τα τετράεδρα πυριτίου ενώνονται σχηματίζοντας φύλλα πυριτίου ενώ τα οκτάεδρα αργιλίου ενώνονται σχηματίζοντας φύλλα αργιλίου. Το Si και το Al μπορούν να αντικατασταθούν από άλλα στοιχεία όπως Mg και Fe και να δώσουν άλλες δομικές μονάδες.

23 O ΟΗ Sl Al ή Mg 0.26 nm 0.29 nm Τετράεδρο Πυριτίου Οκτάεδρο Αλουμινίου Τετράεδ ρο Εξαεδρική οπή

24 Si-Al Αργιλικά Ορυκτά (π,χ. Καολίνης, Αλλουσίτης) Si-Al-Si Αργιλικά Ορυκτά (π,χ. χ Μοντμοριλονίτης, Ιλλίτης) Τα φύλλα Si και Al ενώνονται (Si- Al, Si-Al-Si) για να δώσουν τα αργιλικά ορυκτά. Τα ορυκτά αυτά λόγω της δομής τους χαρακτηρίζονται και ως φυλλοπυριτικά ορυκτά και έχουν πλακοειδή ή βελονοειδή μορφή.

25 Πλακοειδής Μορφή Αλλοϊσίτης Βελονοειδής Μορφή

26 ΔΟΜΗ ΕΔΑΦΩΝ Οι δυνάμεις που καθορίζουν τον τρόπο εναπόθεσης των εδαφικών κόκκων και κατά συνέπεια ορίζουν τη δομή των εδαφών είναι: Οι δυνάμεις βαρύτητας. Οι δυνάμεις αυτές υπερισχύουν στα αδρομερή εδαφικά υλικά (άμμος, χαλίκια, κροκάλες). Οι μοριακές δυνάμεις. Είναι οι δυνάμεις συνοχής και συνάφειας οι οποίες αναπτύσσονται σε μοριακό επίπεδο και προκαλούν τη συνένωση των κόκκων διαστάσεως ιλύος, σε αλυσιδωτές δομές, αυξάνοντας έτσι το συνολικό τους βάρος και επιτρέποντάς τους να καθιζάνουν. Οι ηλεκτροστατικές δυνάμεις. Είναι οι ελκτικές ή απωθητικές δυνάμεις οι οποίες αναπτύσσονται μεταξύ των σωματιδίων της αργίλου και οδηγούν στην κροκύδωσή τους, αυξάνοντας έτσι το συνολικό τους βάρος και επιτρέποντάς τους να καθιζάνουν.

27 ΔΟΜΗ ΑΔΡΟΚΟΚΚΩΝ ΚΑΙ ΙΛΥΟΔΩΝ ΕΔΑΦΩΝ Κοκκώδης Δομή Αδρομερών (Άμμων, Χαλικιών, Κροκάλων) Κυψελοειδής Δομή Λεπτομερών (Λεπτών Άμμων, Ιλύος) Κυβική Διάταξη Εξαγωνική Διάταξη

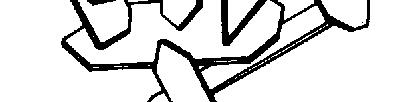

28 ΔΟΜΗ ΑΡΓΙΛΙΚΩΝ ΕΔΑΦΩΝ Θρομβοειδής ή + + Κροκιδωμένη ομή _ + Επαφή ακμής παρειάς + ιατεταγμένη ομή Επαφή παρειάς παρειάς

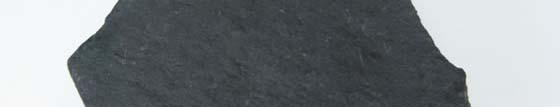

30 Σχιστή Άργιλος Αργιλικός Σχιστόλιθος Άργιλος

Η ΣΥΜΒΟΛΗ ΤΟΥ ΝΕΡΟΥ ΣΤΗ ΔΟΜΗ ΤΩΝ ΑΡΓΙΛΙΚΩΝ ΕΔΑΦΩΝ Τα μόρια του νερού είναι δίπολα με αποτέλεσμα να μπορούν να προσαρμοστούν στο

Έλκονταιαπόαυτόκαι δημιουργούν μια στιβάδα νερού στο άμεσο περιβάλλον των σωματιδίων.

Το νερό αποτελεί μέσο διάλυσης αλάτων με αποτέλεσμα να λειτουργεί ως ένας ασθενής ηλεκτρολύτης.

31 Η ΣΥΜΒΟΛΗ ΤΟΥ ΝΕΡΟΥ ΣΤΗ ΔΟΜΗ ΤΩΝ ΑΡΓΙΛΙΚΩΝ ΕΔΑΦΩΝ Τα μόρια του νερού είναι δίπολα με αποτέλεσμα να μπορούν να προσαρμοστούν στο ηλεκτροστατικό πεδίο που δημιουργούν τα σωματίδια της αργίλου. Έλκονταιαπόαυτόκαι δημιουργούν μια στιβάδα νερού στο άμεσο περιβάλλον των σωματιδίων. Το φαινόμενο αυτό καλείται ως προσρόφηση νερού. Το νερό αποτελεί μέσο διάλυσης αλάτων με αποτέλεσμα να λειτουργεί ως ένας ασθενής ηλεκτρολύτης. Τα θετικά ιόντα που βρίσκονται σε διάλυση έλκονται από την αρνητικά φορτισμένη παρειά των σωματιδίων της αργίλου με αποτέλεσμα να λειτουργούν ως μια θετικά φορτισμένη ιοντική στιβάδα που επιτρέπει στα σωματίδια αργίλου να ισορροπήσουν παράλληλα Προσροφημένο Νερό Η στιβάδα αποτελείται από 1-4 αλλεπάλληλα μόρια νερού με πάχος έως 1 nm

32 ΣΥΜΠΕΡΙΦΟΡΑ ΤΩΝ ΑΡΓΙΛΩΝ ΚΑΤΑ ΤΗΝ ΕΝΥΔΑΤΩΣΗ Η αύξηση της υγρασίας συνεπάγεται τη διόγκωση της αργίλου και τη μείωση της διατμητικήςαντοχής της. Κατιόντα Π.χ. Na + Σωματίδιο Αργίλου Μόρια Νερού Ξηρή Άργιλος Υγρή Άργιλος (Εκδήλωση πλαστικής συμπεριφοράς) Κορεσμένη Άργιλος (Εκδήλωση υδαρής συμπεριφοράς)

33 ΒΙΒΛΙΟΓΡΑΦΙΑ Παπαδόπουλος Β. (2003), Στοιχεία Γεωτεχνικής, Σημειώσεις ΕΜΠ. Παπαχαρίσης Ν., Μάνου-Ανδρεάδη Ν., Γραμματικόπουλος Ι., (1999) Γεωτεχνική Μηχανική, Εκδόσεις Αφοί Κυριακίδη, Θεσσαλονίκη. Smith G.N., Smith I.G.N., (1988) Elements of soil mechanics, Blackwell Science LTD. Τσότσος Στ. (1991), Εδαφομηχανική - Θεωρία Μέθοδοι Εφαρμογές, Εκδόσεις Φ. Βερβερίδης & Π. Πολυχρονίδης α.ε., Θεσσαλονίκη.
