1 ΕΠΙΣΚΌΠΗΣΗ ΠΡΟΪΌΝΤΩΝ ΤΑ ΚΑΛΎΤΕΡΑ ΣΤΗΝ ΗΛΙΑΚΉ ΘΈΡΜΑΝΣΗ ΜΕ ΜΙΑ ΜΑΤΙΆ

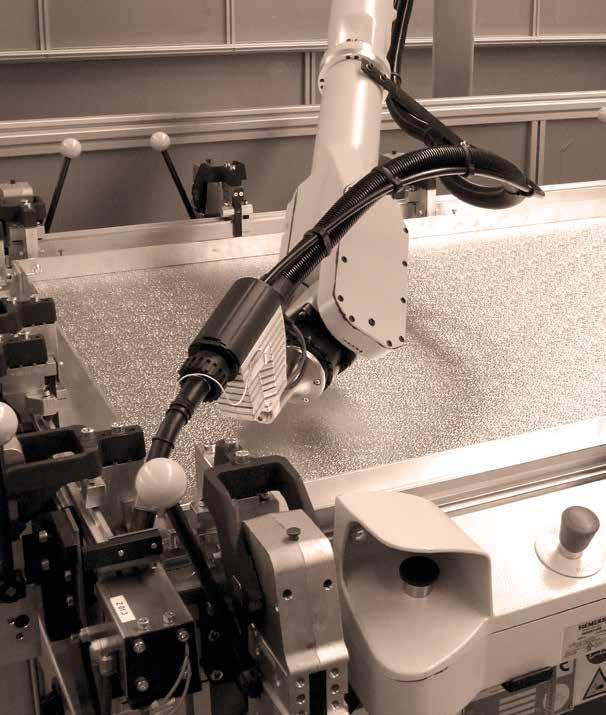

2 ΑΝΏΤΕΡΗ ΠΟΙΌΤΗΤΑ ΕΣΩΤΕΡΙΚΌ ΤΜΉΜΑ ΕΡΕΥΝΏΝ ΚΟΡΥΦΑΊΑ ΤΕΧΝΟΛΟΓΊΑ ΜΟΝΤΈΡΝΑ ΗΛΙΑΚΆ ΣΥΣΤΉΜΑΤΑ ΟΙ ΡΊΖΕΣ ΜΑΣ Τιρόλο H χώρα των βουνών. Τόσο όμορφο που κόβει την ανάσα, μέσα στη φύση, με εξαιρετική ποιότητα ζωής. Ακριβώς εκεί υπάρχει μια επιχείρηση, που για περισσότερα από 25 χρόνια αναπτύσσει τα πιο μοντέρνα ηλιακά συστήματα και τροφοδοτεί ολόκληρο τον κόσμο με καθαρή ηλιακή ενέργεια: Η TiSUN. Ένα όνομα, που συνδυάζει φανερές αντιθέσεις: Αγάπη για την πατρίδα και την υψηλή τεχνολογία, παράδοση και μέλλον, δοκιμασμένες πρακτικές και καινοτομία. Η TiSUN παράγει κορυφαία τεχνολογία για την απτή πραγματικότητα. Ηλιακά συστήματα που ξεχωρίζουν σε κάθε κλιματική ζώνη ακόμα και στις πιο ακραίες συνθήκες. Δεν μας εκπλήσσει που το ποσοστό εξαγωγών βρίσκεται περ. στο 80%. Σε όλη την Ευρώπη υπάρχουν 90 συνεργάτες που εγγυώνται την ανώτερη ποιότητα και 60 εμπορικοί συνεργάτες για την παγκόσμια διανομή. Ο ΗΛΙΟΣ ΑΝΕΞΑΝΤΛΗΤΗ ΠΗΓΗ ΖΩ ΗΣ Η ηλιοθερμική τεχνολογία μετατρέπει την ηλιακή ενέργεια σε ευχάριστη θερμότητα: οικονομικά, αποδοτικά και με ασφάλεια. Το μόνο που χρειάζεται είναι η ηλιακή ακτινοβολία και η ώριμη τεχνολογία της TiSUN. Ήδη ένας ηλιακός συλλέκτης μεγέθους 4 έως 6 m 2 μπορεί να τροφοδοτήσει με ζεστό νερό ένα μέσο νοικοκυριό 4 ατόμων. Έτσι, καλύπτεται ήδη το 25 % της ανάγκης του ανθρώπου για ενέργεια. Και από το υπόλοιπο 75 % για τη θέρμανση μπορείτε να εξοικονομήσετε περίπου το 60 % με μοναδική προϋπόθεση να υποστηρίζετε τη θέρμανσή σας με ηλιακή ενέργεια. Με ένα ηλιακό σύστημα της TiSUN που δεν χρειάζεται συντήρηση επενδύετε στην απόλυτη ασφάλεια τροφοδοσίας και επομένως στην ανεξαρτησία σας από τις ορυκτές πηγές ενέργειας. PFM PFM-G AT EP PRO CLEAN PRO CLEAN 2WR ΚΑΤΟΧΥΡΩΜΈΝΗ ΜΕ ΔΊΠΛΩΜΑ ΕΥΡΕΣΙΤΕΧΝΊΑΣ ΚΑΤΟΧΥΡΩΜΈΝΗ ΜΕ ΔΊΠΛΩΜΑ ΕΥΡΕΣΙΤΕΧΝΊΑΣ EP ΤΑ ΠΛΕΟΝΕΚΤΉΜΑΤΆ ΣΑΣ + + Ο ήλιος λάμπει όλο το χρόνο δωρεάν! + + Διαφύλαξη του περιβάλλοντος + + Ασφάλεια τροφοδοσίας + + Εξοικονόμηση ενέργειας + + Εσωτερικό τμήμα έρευνας & ανάπτυξης + + Ποιότητα στην 1η θέση + + Πρώτες ύλες + + Είτε πρόκειται για μικρό ή μεγάλο έργο - είμαστε ο σωστός συνεργάτης ΕΓΓΥΗΜΕΝΗ ΠΟΙΟΤΗΤΑ Δίνουμε μεγάλη βάση στην ποιότητα και αυτό επιβεβαιώνεται από τις εθνικές και διεθνείς διακρίσεις και τα πιστοποιητικά που κατέχουμε. Η δυναμική πρωτοποριακή κουλτούρα, η συμμόρφωση με αυστηρότατα κριτήρια ποιότητας σε όλες τις ομάδες προϊόντων, καθώς και η παραδειγματική φιλικότητα προς το περιβάλλον, η συμπεριφορά προς τους πελάτες και το σέρβις ήταν αποφασιστικής σημασίας σύμφωνα με την επιτροπή. Χάρη στην πολυετή εμπειρία στον τομέα της ηλιοθερμίας και στη μόνιμη έρευνα και εξέλιξη, η TiSUN είναι σε θέση να προσφέρει τελειοποιημένα και αποδοτικά προϊόντα.

3 4 ΕΠΙΣΚΌΠΗΣΗ ΠΡΟΪΌΝΤΟΣ ΣΥΛΛΈΚΤΕΣ ΣΥΣΤΉΜΑΤΑ ΕΛΈΓΧΟΥ & ΣΤΑΘΜΟΊ ΣΥΣΣΩΡΕΥΤΈΣ ΣΕΤ Ο νέος ηλιακός συλλέτκης (PFM) Plug & Flow αποτελεί το νέο μέτρο σύγκρισης για την ευελιξία του στην εγκατάσταση και στην εφαρμογή καθώς και για την αισθητική του. Ο συλλέκτης εντυπωσιάζει με την υπερσύγχρονη τεχνολογία κατασκευής καθώς και τις βελτιωμένες λεπτομέρειες του προϊόντος (π.χ. μειωμένο ύψος κατασκευής, αδιάβροχη κατασκευή πλαισίου με πατενταρισμένη συγκόλληση CMT, κόλληση υαλοπινάκων). Η νέας ευρεσιτεχνίας τεχνική σύνδεσης και η διαθεσιμότητα σε 6 τύπους καθιστούν τον PFM ιδανικό σχεδόν για όλες τις περιπτώσεις εφαρμογής. Με ένα νέο υδραυλικό σύστημα σύνδεσης μπορούν αναλόγως του τύπου να συνδεθούν έως και 10 συλλέκτες σε ένα πεδίο. Ο PFM ενδείκνυται για εγκατάσταση μέσα ή πάνω στην στέγη, καθώς και τοποθέτηση σε εξωτερικό χώρο. + + Ηλιακός συλλέκτης (PFM) Plug & Flow + + Ηλιακός Συλλέκτης μεγάλης επιφάνειας Plug & Flow (PFM-G) Για τη λειτουργία και τη ρύθμιση όλου του συστήματος ηλιοθερμίας, η TiSUN έχει εξελίξει έξυπνα ολοκληρωμένα πακέτα. Οι ηλιακοί σταθμοί της TiSUN επιτρέπουν μία άνετη διαχείριση της ενέργειας, για πολλά χρόνια. Σε ποια κατάσταση βρίσκεται η εγκατάστασή μου; Είναι ενεργειακά αποδοτική; Αρκεί το πάτημα ενός κουμπιού και έχετε την απάντηση. Η ισχύς του συλλέκτη μετριέται μονίμως, για να μεταφέρεται η μέγιστη ενέργεια στον συσσωρευτή. Ένα περίπλοκο λογισμικό στο παρασκήνιο εγγυάται ιδανικό ενεργειακό ισοζύγιο ανά πάσα στιγμή. Επιπλέον μπορείτε να επεμβαίνετε άμεσα και να ρυθμίζετε παραμέτρους. Τα πρωτοποριακά συστήματα ελέγχου ηλιακών εγκαταστάσεων της εταιρείας μας αποθηκεύουν τα δεδομένα σε πολλές γλώσσες και μπορούν να εφαρμόζονται σε διάφορα συστήματα ηλιακής ενέργειας και θέρμανσης. Με τις νέες διαδικτυακές μονάδες της TiSUN μπορείτε να έχετε πρόσβαση στην εγκατάστασή σας, όπου κι αν βρίσκεστε στον κόσμο. Κατά τη διάρκεια που ο συλλέκτης δεσμεύει την ηλιακή ακτινοβολία και τη μετατρέπει σε θερμότητα, ο ηλιακός συσσωρευτής συλλέγει το ζεστό νερό. Από αυτό το αποθεματικό τροφοδοτείται η εγκατάσταση νερού χρήσης και θέρμανσης του σπιτιού. Η αρχή λειτουργίας και το μεγάλο πλεονέκτημα των στρωματοποιημένων συσσωρευτών TiSUN είναι η λεγόμενη στρωματοποίηση βαρύτητας, η οποία παρέχει το νερό σε διαφορετικές θερμοκρασίες: από περ. 60 C εντελώς επάνω (το ζεστό νερό ανεβαίνει) έως περ. 20 C εντελώς κάτω (το κρύο νερό κατεβαίνει). Αν ο συλλέκτης ζεσταθεί κι άλλο, τότε ζεσταίνεται και το νερό στο συλλέκτη και μετακινείται ακόμα πιο επάνω. Μέσω αυτής της αρχής στρωματοποιημένης φόρτωσης μπορείτε να επωφεληθείτε ακόμα και των πιο σύντομων περιόδων ηλιοφάνειας: μισή ώρα ήλιου αντιστοιχεί σε ένα ντους. Τα συστήματα ηλιακών συσσωρευτών TiSUN είναι συμβατά με όλα τα τρέχοντα συστήματα θέρμανσης. Η κατασκευαστική δομή εξοικονόμησης χώρου, η απλή τοποθέτηση, η μοντέρνα σχεδίαση και η υψηλή απόδοση τα κάνουν ιδανική λύση για αξιόπιστη εξοικονόμηση ενέργειας. Ακόμη και μία μικρή ηλιακή εγκατάσταση προσφέρει ετησίως πάνω από το 70% του αναγκαίου ζεστού νερού. Η TiSUN διαθέτει για εσάς διάφορα, ήδη ιδανικά προρρυθμισμένα σετ. Προϊόντα που έχουν εναρμονιστεί ιδανικά μεταξύ τους και χάρη στην ανθεκτική κατασκευή και στα υψηλής ποιότητας υλικά έχουν μεγάλη διάρκεια ζωής. Είτε πρόκειται για το ντους, για τη θέρμανση ή την ψύξη, με τα σετ ηλιακής ενέργειας της TiSUN έχετε γρήγορα μία αποδοτική λύση στο σπίτι που εξοικονομεί ενέργεια. + + Σετ ηλιακού συστήματος ζεστού νερού (SWS) + + Σετ ηλιακού συστήματος θέρμανσης (SHS) + + Σύστημα θερμοσιφωνισμού Έτσι, μπορούμε να κάνουμε ένα καυτό ντους, ακόμα και όταν δεν υπάρχει ηλιοφάνεια.

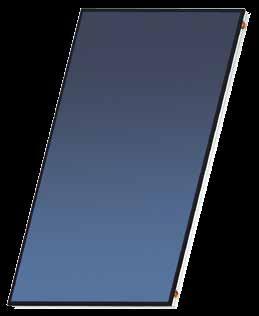

4 6 ΝΕΟΣ ΗΛΙΑΚΟΣ ΣΥΛΛΈΚΤΗΣ (PFM) PLUG & FLOW PFM PFM-G ΚΑΤΟΧΥΡΩΜΈΝΗ ΜΕ ΔΊΠΛΩΜΑ ΕΥΡΕΣΙΤΕΧΝΊΑΣ AT EP Solar Keymark ΝΕΑ ΤΕΧΝΟΛΟΓΊΑ ΆΡΡΗΚΤΑ ΣΥΝΔΕΔΕΜΈΝΗ ΜΕ 25 ΧΡΌΝΙΑ ΕΜΠΕΙΡΊΑΣ ΈΝΑ ΑΠΌΛΥΤΑ ΠΡΩΤΟΠΟΡΙΑΚΌ ΠΡΟΪΌΝ ΤΕΧΝΟΛΟΓΊΑΣ Ο νέος ηλιακός συλλέτκης (PFM) Plug & Flow της TiSUN εντυπωσιάζει με την απλή και γρήγορη εγκατάστασή του χάρη στις πατενταρισμένες υδραυλικές κουμπωτές συνδέσεις. Και στη συντήρηση που ακολουθεί την εγκατάσταση, ο συλλέκτης PFM είναι μπροστά από την εποχή του. Η συγκόλληση με την πατενταρισμένη μέθοδο CMT και η πλήρως αυτόματη κόλληση 2 συστατικών τον καθιστούν εξαιρετικά ανεξάρτητο από εργασίες συντήρησης. Αυτή η στιβαρή, ανθεκτική στη θερμοκρασία και τις καιρικές συνθήκες κατασκευή καθώς και η επιλογή υψηλής ποιότητας υλικών συμβάλλουν σε μία μεγάλη και ενεργειακά αποδοτική διάρκεια ζωής. Χωρίς άγχος και εξοικονομώντας χρήματα! Για εσάς μόνο μέγιστη ενεργειακή απόδοση: Με βαθμό απόδοσης πάνω από 80 %, ο απορροφητήρας του συστήματος είναι ένας από τους πλέον αποδοτικούς του κλάδου. Υδραυλική σύνδεση Δομή συλλέκτη: ΜΈΓΕΘΟΣ ΔΙΆΓΡΑΜΜΑ PFM-S 2,01 PFM-W 2, x 1182 mm 1182 x 1702 mm PFM-S 2,55 PFM-W 2, x 1182 mm 1182 x 2162 mm PFM-S 3,30 PFM-W 3, x 1182 mm 1182 x 2802 mm PFM-G-S 2,01/2-2,01/5 PFM-G-W 2,01/2 & 2,01/3 - & 2,37 m 5,95 m 3,41 m 5,12 m PFM-G-S 2,55/2-2,55/5 PFM-G-W 2,55/2 & 2,55/3 - & 2,37 m 5,95 m 4,33 m 6,50 m PFM-G-S 3,30/2-3,30/5 PFM-G-S 3,30/2-2,37 m 5,95 m 5,61 m Ο PFM ενδείκνυται για εγκατάσταση μέσα ή πάνω στην στέγη, καθώς και τοποθέτηση σε εξωτερικό χώρο. 2 1 Απορροφητήρας: Απορροφητήρας πλήρους επιφάνειας με συγκόλληση λέιζερ και υψηλής συλλεκτικότητας επίστρωση PVD, με ροή σε διάταξη μαιάνδρου. 2 Περίβλημα: Αδιάβροχη κατασκευή πλαισίου με πατενταρισμένη συγκόλληση CMT 3 Μόνωση: 25 mm πετροβάμβακας, χωρίς εξαέρωση, άκαυστη 4 Κάλυμμα: Πρισματικό κρύσταλλο ασφαλείας ηλιακής ακτινοβολίας 4 mm με υψηλή μετάδοση φωτός ΠΕΡΙΓΡΑΦΉ ΠΡΟΪΌΝΤΟΣ PFM & PFM-G Σχεδιασμός Αρθρωτός συλλέκτης για απλή εγκατάσταση in-roof, on-roof ή ελεύθερη εγκατάσταση με γωνία συλλεκτών από 15 έως 70 Στέγαση Μόνωση Απορροφητής Σφράγιση συλλέκτη Συνδέσεις Επιτρεπόμενη πίεση λειτουργίας Απόδοση Ανθεκτικό στις καιρικές συνθήκες με οπίσθιο πάνελ αλουμινίου που εγγυάται μεγάλη διάρκεια ζωής και υψηλή αξιοπιστία (μεγίστη πίεση σε φορτίο χιονιού 300 kg / m²) 25 mm πετροβάμβακας, ονομαστικής πυκνότητας περίπου 25kg/m³, χωρίς εκπομπές, μη εύφλεκτο, δοκιμασμένο κατά SPF Πλήρης συγκόλληση επιφανείας απορροφητήρα σε σχήμα μαιάνδρου με λέιζερ (συμπ. συγκόλληση καμπύλης) με υψηλής επιλεκτικότητας επίστρωση PVD, ροή ελιγμού, για εγγυημένη καλύτερη ηλιακή απόδοση Συγκόλληση συλλεκτών με θερμότητα και ανθεκτικό, στην UV ακτινοβολία, σφράγισμα σιλικόνης 2 συστατικών. Πρόσθετη μηχανική σύσφιξη του γυαλιού με ταινία κάλυψης 4 συνδέσεις χαλκού 22 mm με την επέκταση του άκρου του σωλήνα 10 bar Βλέπε Αναφορές Δοκιμών ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΠΡΟΪΟΝΤΟΣ + + Συλλέκτης με έγκριση Solar Keymark + + Υψηλών επιδόσεων απορροφητήρας συγκόλληση όλου του σωλήνα μαιάνδρου με το έλασμα απορροφητήρα (με καμπύλες), μεγαλύτερος βαθμός απόδοσης χάρη στο μεγαλύτερο θερμικό μήκος + + Πατενταρισμένη λεκάνη συλλέκτη με συγκόλληση CMT + + Μεγάλη διάρκεια ζωής χάρη στη στιβαρή, ανθεκτική στη θερμοκρασία και τις καιρικές συνθήκες κατασκευή + + Απλή και γρήγορη εγκατάσταση με τις πατενταρισμένες υδραυλικές συνδέσεις + + Πολύ επίπεδη κατασκευή (62 mm) + + Κολλημένος υαλοπίνακας με λωρίδα κάλυψης + + Μεγεθυμένη επιφάνεια συλλέκτη με ίδια μεικτή επιφάνεια Το Solar Keymark δημιουργήθηκε για να πιστοποιούνται προϊόντα ηλιοθερμίας υψηλής ποιότητας σε ευρωπαϊκό επίπεδο. Ο στόχος είναι η κατάργηση των φραγμών του εμπορίου και η χρήση υψηλής ποιότητας προϊόντων ηλιοθερμίας στην ευρωπαϊκή αγορά και επίσης, η επιδότησή τους. Το Solar Keymark αποτελεί μία εθελοντική πιστοποίηση για προϊόντα ηλιοθερμίας από τρίτους. Ενημερώνει τον τελικό καταναλωτή, ότι ένα προϊόν ικανοποιεί αποδεδειγμένα τα σχετικά ευρωπαϊκά πρότυπα και περαιτέρω προϋποθέσεις. Το Solar Keymark χρησιμοποιείται στην Ευρώπη και αποκτά παγκοσμίως όλο και μεγαλύτερη σημασία.

5 8 ΝΕΟΣ ΗΛΙΑΚΟΣ ΣΥΛΛΈΚΤΗΣ (PFM) PLUG & FLOW PFM PFM-G ΚΑΤΟΧΥΡΩΜΈΝΗ ΜΕ ΔΊΠΛΩΜΑ ΕΥΡΕΣΙΤΕΧΝΊΑΣ AT EP Solar Keymark ΝΕΑ ΤΕΧΝΟΛΟΓΊΑ ΆΡΡΗΚΤΑ ΣΥΝΔΕΔΕΜΈΝΗ ΜΕ 25 ΧΡΌΝΙΑ ΕΜΠΕΙΡΊΑΣ ΠΡΟΔΙΑΓΡΑΦΈΣ PFM Τύπος PFM-S 2,01 PFM-W 2,01 PFM-S 2,55 PFM-W 2,55 PFM-S 3,30 PFM-W 3,30 Αρ. Προιόντος Μεικτή Επιφάνεια 2,012 m 2 2,012 m 2 2,555 m 2 2,555 m 2 3,312 m 2 3,312 m 2 ΠΡΟΔΙΑΓΡΑΦΈΣ PFM Ποσότητα 1 PFM 2 PFM 3 PFM 4 PFM 5 PFM 6 PFM 7 PFM 8 PFM 9 PFM 10 PFM PFM-S 2,01 1,71 1,71 1,71 1,71 1,71 1,71 1,71 1,71 1,71 1,71 PFM-W 2,01 1,19 1,19 1,19 1,19 1,19 1,19 1, Επιφάνεια οπής 1,892 m 2 1,892 m 2 2,417 m 2 2,417 m 2 3,146 m 2 3,146 m 2 Επιφάνεια απορροφητή 1,865 m 2 1,865 m 2 2,384 m 2 2,384 m 2 3,108 m 2 3,108 m 2 Εξωτερικές διαστάσεις (Υ x Μ x Π) 1,702 x 1,182 x 0,062 m 1,702 x 1,182 x 0,062 m 2,162 x 1,182 x 0,062 m 1,182 x 2,162 x 0,062 m 2,802 x 1,182 x 0,062 m 1,182 x 2,802 x 0,062 m Βάρος περίπου 33 kg 33 kg 42 kg 42 kg 53 kg 53 kg Ικανότητα μεταφοράς θερμότητας, περίπου 1,4 l 1,4 l 1,7 l 2,2 l 1,9 l 2,8 l Ύψος (m) PFM-S 2,55 2,17 2,17 2,17 2,17 2,17 2,17 2,17 2,17 2,17 2,17 PFM-W 2,55 1,19 1,19 1,19 1,19 1,19 1, PFM-S 3,30 2,81 2,81 2,81 2,81 2,81 2,81 2,81 2,81 2,81 2,81 PFM-W 3,30 1,19 1,19 1,19 1, Ποσότητα 1 PFM 2 PFM 3 PFM 4 PFM 5 PFM 6 PFM 7 PFM 8 PFM 9 PFM 10 PFM PFM-S 2,01 1,19 2,38 3,57 4,76 5,95 7,15 8,34 9,53 10,72 11,91 ΔΥΝΑΤΌΤΗΤΕΣ ΣΎΝΔΕΣΗΣ PFM PFM-S 2,01 / 2,55 / 3,30 (κατακόρυφα) PFM-W 2,01 (οριζόντια) PFM-W 3,30 (οριζόντια) Πλάτος (m) PFM-W 2,01 1,71 3,42 5,13 6,84 8,55 10,27 11, PFM-S 2,55 1,19 2,38 3,57 4,76 5,95 7,15 8,34 9,53 10,72 11,91 PFM-W 2,55 2,17 4,34 6,51 8,68 10,85 13, PFM-S 3,30 1,19 2,38 3,57 4,76 5,95 7,15 8,34 9,53 10,72 11,91 Συνολικά έως 6 συλλέκτες Συνολικά έως 4 συλλέκτες PFM-W 3,30 2,81 5,62 8,43 11, PFM-W 2,55 (οριζόντια) Συνολικά έως 10 συλλέκτες Έως 10 συλλέκτες εν σειρά Έως 6 συλλέκτες εν σειρά! Υπόδειξη: Οι αρθρωτοί συλλέκτες είναι διαπερατοί και από τις δύο πλευρές! Περισσότερες δυνατότητες σύνδεσης, βλέπε τεχνικό κατάλογο!

6 10 ΝΕΟΣ ΗΛΙΑΚΟΣ ΣΥΛΛΈΚΤΗΣ (PFM-G) PLUG & FLOW PFM PFM-G ΚΑΤΟΧΥΡΩΜΈΝΗ ΜΕ ΔΊΠΛΩΜΑ ΕΥΡΕΣΙΤΕΧΝΊΑΣ AT EP Solar Keymark ΜΕΓΑΛΟΦΥΕΣ ΧΑΡΗ ΣΤΟ PLUG & FLOW ΣΥΛΛΕΚΤΗΣ ΜΕΓΑΛΗΣ ΕΠΙΦΑΝΕΙΑΣ Ηλιακός Συλλέκτης μεγάλης επιφάνειας PFM-G είναι η ιδανική εναλλακτική για μεγαλύτερες εγκαταστάσεις συλλέκτη για μείωση των χρόνων επιτόπου εγκατάστασης. Συναρμολογημένος ώστε να είναι έτοιμος για σύνδεση, βάσει του εκάστοτε τύπου PFM, ο PFM-G μπορεί να εγκαθίσταται γρήγορα και ανεξαρτήτως καιρικών συνθηκών με γερανοφόρο όχημα. Η σύνδεση των μεμονωμένων μονάδων γίνεται με το νέο σύστημα πλαισίου της TiSUN με ένα σταθερής μορφής προφίλ αλουμινίου. Ο συλλέκτης PFM-G διατίθεται σε 17 διαφορετικά μεγέθη και ενδείκνυται για εγκατάσταση μέσα ή πάνω στη στέγη καθώς και τοποθέτηση σε εξωτερικό χώρο. Συλλέκτης μεγάλης επιφάνειας PFM-G-S 2,01 Τύπος PFM-G-S 2,01/2 PFM-G-S 2,01/3 PFM-G-S 2,01/4 PFM-G-S 2,01/5 Κωδικός Υαλοπίνακες Συνολική επιφάνεια 4,04 6,07 8,10 10,13 Επιφάνεια ανοίγματος 3,78 5,68 7,57 9,46 Απορροφητική επιφάνεια 3,73 5,59 7,46 9,32 Εξωτερικές διαστάσεις (Υ x Π) 1702 x 2374 x 62mm 1702 x 3566 x 62mm 1702 x 4758 x 62 mm 1702 x 5950 x 62 mm Βάρος 71 kg 104 kg 138 kg 174 kg Υγρό μεταφοράς θερμότητας 2,8 l 4,2 l 5,6 l 7 l Συλλέκτης μεγάλης επιφάνειας PFM-G-S 2,55 Τύπος PFM-G-S 2,55/2 PFM-G-S 2,55/3 PFM-G-S 2,55/4 PFM-G-S 2,55/5 Κωδικός Υαλοπίνακες Συνολική επιφάνεια 5,13 7,71 10,29 12,86 Επιφάνεια ανοίγματος 4,83 7,25 9,67 12,08 Απορροφητική επιφάνεια 4,77 7,15 9,54 11,92 Εξωτερικές διαστάσεις (Υ x Π) 2162 x 2374 x 62 mm 2162 x 3566 x 62 mm 2162 x 4758 x 62 mm 2162 x 5950 x 62 mm Βάρος 89 kg 131 kg 174 kg 216 kg Υγρό μεταφοράς θερμότητας 3,4 l 5,1 l 6,8 l 8,5 l Συλλέκτης μεγάλης επιφάνειας PFM-G-S 3,30 Τύπος PFM-G-S 3,30/2 PFM-G-S 3,30/3 PFM-G-S 3,30/4 PFM-G-S 3,30/5 Κωδικός Υαλοπίνακες Συνολική επιφάνεια 6,65 9,99 13,33 16,67 Επιφάνεια ανοίγματος 6,29 9,44 12,59 15,73 Απορροφητική επιφάνεια 6,22 9,32 12,43 15,54 Εξωτερικές διαστάσεις (Υ x Π) 2802 x 2374 x 62 mm 2802 x 3566 x 62 mm 2802 x 4758 x 62 mm 2802 x 5950 x 62 mm Βάρος 111 kg 164kg 218 kg 271 kg Υγρό μεταφοράς θερμότητας 3,8 l 5,7 l 7,6 l 9,5 l Συλλέκτης μεγάλης επιφάνειας PFM-G-W Τύπος PFM-G-W 2,01/2 PFM-G-W 2,01/3 PFM-G-W 2,55/2 PFM-G-W 2,55/3 PFM-G-W 3,30/2 Κωδικός Υαλοπίνακες Συνολική επιφάνεια 4,04 6,06 5,12 7,69 6,80 Επιφάνεια ανοίγματος 3,78 5,68 4,83 7,25 6,29 Απορροφητική επιφάνεια 3,73 5,59 4,77 7,15 6,22 Εξωτερικές διαστάσεις (Υ x Π) 1182 x 3414 x 62 mm 1182 x 5126 x 62 mm 1182 x 4334 x 62 mm 1182 x 6506 x 62 mm 1182 x 5614 x 62 mm Βάρος 71 kg 104 kg 89 kg 132 kg 112 kg Υγρό μεταφοράς θερμότητας 3,4 l 5,1 l 4,4 l 6,6 l 5,6 l

7 12 ΗΛΙΑΚΌΣ ΣΤΑΘΜΟΊ SFE SFH SFR SFREH SSRH SSRH 100 Σταθμός ηλιακής ενέργειας Μονή γραμμή με ροόμετρο Σταθμός ηλιακής ενέργειας δύο γραμμών με ροόμετρο & αντλία HE Σταθμός ηλιακής ενέργειας δύο γραμμών με ρύθμιση & ροόμετρο Σταθμός ηλιακής ενέργειας μίας γραμμής με ρύθμιση, ροόμετρο & αντλία HE Σταθμός ηλιακής ενέργειας δύο γραμμών με ρύθμιση, ροόμετρο & αντλία HE Σταθμός ηλιακής ενέργειας δύο γραμμών με ρύθμιση, ροόμετρο & αντλία HE Σταθμός ηλιακής ενέργειας μίας γραμμής χωρίς σύστημα ελέγχου ηλιακής ενέργειας έως μέγ. 25 m² επιφάνεια συλλέκτη, με στάνταρ αντλία και ροόμετρο. Σταθμός ηλιακής ενέργειας δύο γραμμών χωρίς σύστημα ελέγχου ηλιακής ενέργειας έως μέγ. 25 / 50 m² επιφάνεια συλλέκτη, με αντλία HE και ροόμετρο. Σταθμός ηλιακής ενέργειας δύο γραμμών με σύστημα ελέγχου ηλιακής ενέργειας Simplex έως μέγ. 25 m² επιφάνεια συλλέκτη, με στάνταρ αντλία και ροόμετρο. Σταθμός ηλιακής ενέργειας μίας γραμμής με σύστημα ελέγχου ηλιακής ενέργειας Simplex έως μέγ. 25 m² επιφάνεια συλλέκτη, με αντλία ΗΕ και ροόμετρο. Σταθμός ηλιακής ενέργειας δύο γραμμών με σύστημα ελέγχου ηλιακής ενέργειας Duplex έως μέγ. 25 / 50 m² επιφάνεια συλλέκτη, με αντλία ΗΕ και αισθητήρα ροής. Σταθμός ηλιακής ενέργειας δύο γραμμών με σύστημα ελέγχου ηλιακής ενέργειας Duplex έως μέγ. 100 m² επιφάνεια συλλέκτη, με αντλία ΗΕ και αισθητήρα ροής. + + Απλό στάνταρ πακέτο για μικρές εγκαταστάσεις + + Συνδυάζεται με φρένο βαρύτητας SBV Υψηλής ενεργειακής απόδοσης πακέτο για μικρές εγκαταστάσεις + + Περιλαμβάνεται φρένο βαρύτητας για Solar-VL + + Ο εξαερωτής περιλαμβάνεται στο Solar-VL + + Στάνταρ πακέτο με σύστημα ρύθμισης για μικρές εγκαταστάσεις + + Περιλαμβάνεται φρένο βαρύτητας για Solar-VL + + Ο εξαερωτής περιλαμβάνεται στο Solar-VL + + Συνδυάζεται με μετρητή όγκου για μέτρηση ποσότητας θερμότητας (WMZ) + + Υψηλής ενεργειακής απόδοσης πακέτο με σύστημα ρύθμισης για μικρές εγκαταστάσεις + + Συνδυάζεται με φρένο βαρύτητας SBV Συνδυάζεται με μετρητή όγκου για μέτρηση ποσότητας θερμότητας (WMZ) + + Υψηλής ενεργειακής απόδοσης πακέτο με σύστημα ρύθμισης για μικρές εγκαταστάσεις + + Περιλαμβάνεται φρένο βαρύτητας για Solar-VL + + Ο εξαερωτής περιλαμβάνεται στο Solar-VL + + Περιλαμβάνεται η μέτρηση ποσότητας θερμότητας (WMZ) + + Υψηλής ενεργειακής απόδοσης πακέτο με σύστημα ρύθμισης για μεσαίες και μεγάλες εγκαταστάσεις + + Περιλαμβάνεται φρένο βαρύτητας για Solar-VL + + Ο εξαερωτής περιλαμβάνεται στο Solar-VL + + Περιλαμβάνεται η μέτρηση ποσότητας θερμότητας (WMZ) ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΠΡΟΪΟΝΤΟΣ + + Ενιαίος σχεδιασμός κελυφών μόνωσης για όλα τα πακέτα + + Συνολικά 14 παραλλαγές στην γκάμα + + Πακέτα HE και στην περιοχή μίας γραμμής Οδηγία ErP (Οδηγία 2009/125/ΕΚ) + + Επιλογή ιδανικών αντλιών για άριστη κάλυψη + + Τα πακέτα συνδέονται με το σύστημα ρύθμισης από το εργοστάσιο + + Ενσωματωμένη καταμέτρηση ποσότητας θερμότητας Οι σταθμοί ηλιακής ενέργειας με υψηλής ενεργειακής απόδοσης αντλία ηλιακής ενέργειας διαθέτουν την ERP Label.

8 14 ΗΛΙΑΚΌΣ ΣΤΑΘΜΟΊ ΤΕΧΝΙΚΆ ΣΤΟΙΧΕΊΑ Τύπος SFE 25 SFRE 25 SFEH 25 SFREH 25 SF 25 SFR 25 SFH 25 SFH 50 SSR 25 SSRH 25 SSRH 50 SSRH 100 SES 25 SESH 25 Κωδικός Προϊόν Σταθμός ηλιακής ενέργειας Μονή γραμμή με ροόμετρο Σύνδεση DN 20 (σύνδεση σύσφιξης για Cu 22) Περιγραφή Ηλιακός σταθμός μονού κυκλώματος χωρίς ηλιακή μονάδα ελέγχου, μέχρι max. 25 m² συλλεκτικής επιφάνειας με τυπική αντλία και μετρητή ροής Ηλιακός σταθμός με μετρητή ροής και μονάδα ελέγχου DN 20 (σύνδεση σύσφιξης για Cu 22) Ηλιακός σταθμός μονού κυκλώματος με ηλιακή μονάδα ελέγχου Simplex, μέχρι max. 25 m² συλλεκτικής επιφάνειας, με τυπική αντλία και μετρητή ροής Ηλιακός σταθμός ΗΕ με μετρητή ροής DN 20 (σύνδεση σύσφιξης για Cu 22) Ηλιακός σταθμός μονού κυκλώματος χωρίς ηλιακή μονάδα ελέγχου, μέχρι max. 25 m² συλλεκτικής επιφάνειας με αντλία υψηλής απόδοσης και μετρητή ροής Σταθμός ηλιακής ενέργειας μίας γραμμής με ρύθμιση, ροόμετρο & αντλία HE DN 20 (σύνδεση σύσφιξης για Cu 22) Ηλιακός σταθμός μονού κυκλώματος με μονάδα ηλιακού ελέγχου Simplex, μέχρι max. 25 m² συλλεκτικής επιφάνειας με αντλία υψηλής απόδοσης και μετρητή ροής Ηλιακός σταθμός με μετρητή ροής DN 20 (σύνδεση σύσφιξης για Cu 22) Ηλιακός σταθμός διπλού κυκλώματος χωρίς ηλιακή μονάδα ελέγχου, μέχρι max. 25 m² συλλεκτικής επιφάνειας με τυπική αντλία και μετρητή ροής Σταθμός ηλιακής ενέργειας δύο γραμμών με ρύθμιση & ροόμετρο DN 20 (σύνδεση σύσφιξης για Cu 22) Ηλιακός σταθμός διπλού κυκλώματος με μονάδα ηλιακού ελέγχου Simplex, μέχρι max. 25 m² συλλεκτικής επιφάνειας, με τυπική αντλία και μετρητή ροής Σταθμός ηλιακής ενέργειας δύο γραμμών με ροόμετρο & αντλία HE DN 20 (σύνδεση σύσφιξης για Cu 22) Ηλιακός σταθμός διπλού κυκλώματος με ηλιακή μονάδα ελέγχου, μέχρι max. 25 m² συλλεκτικής επιφάνειας, με αντλία υψηλής απόδοσης και μετρητή ροής DN 20 (σύνδεση σύσφιξης για Cu 22) Ηλιακός σταθμός διπλού κυκλώματος με ηλιακή μονάδα ελέγχου, μέχρι max. 50 m² συλλεκτικής επιφάνειας, με αντλία υψηλής απόδοσης και μετρητή ροής Ηλιακός σταθμός με αισθητήρα και μονάδα ελέγχου DN 20 (σύνδεση σύσφιξης για Cu 22) Ηλιακός σταθμός διπλού κυκλώματος με μονάδα ηλιακού ελέγχου Duplex, μέχρι max. 25 m² συλλεκτικής επιφάνειας, με τυπική αντλία και μετρητή ροής Σταθμός ηλιακής ενέργειας δύο γραμμών με ρύθμιση, ροόμετρο & αντλία HE DN 20 (σύνδεση σύσφιξης για Cu 22) Ηλιακός σταθμός διπλού κυκλώματος με μονάδα ηλιακού ελέγχου Duplex, μέχρι max. 25 m² συλλεκτικής επιφάνειας, με αντλία υψηλής απόδοσης και αισθητήρα ροής DN 20 (σύνδεση σύσφιξης για Cu 22) Ηλιακός σταθμός διπλού κυκλώματος με μονάδα ηλιακού ελέγχου Duplex, μέχρι max. 50 m² συλλεκτικής επιφάνειας, με αντλία υψηλής απόδοσης και αισθητήρα ροής DN 25 (σύνδεση σύσφιξης για Cu 28) Ηλιακός σταθμός διπλού κυκλώματος με μονάδα ηλιακού ελέγχου Duplex, μέχρι max. 100 m² συλλεκτικής επιφάνειας, με αντλία υψηλής απόδοσης και αισθητήρα ροής Μονάδα Επέκτασης για ηλιακό σταθμό με αισθητήρα DN 20 (σύνδεση σύσφιξης για Cu 22) Μονάδα επέκτασης για ηλιακό σταθμό (μονού ή διπλού κυκλώματος) έως 25 m² συλλεκτικής επιφάνειας, με τυπική αντλίας και αισθητήρα ροής, χωρίς βαλβίδα ασφαλείας Σταθμός μονού κυκλώματος Σταθμός διπλού κυκλώματος Μονάδα επέκτασης Μονάδα ελέγχου Simplex Μονάδα ελέγχου Duplex Αντλία Wilo Star STG 15/ Αντλία Wilo Yonos Para ST 15 / 7.0 PWM Αντλία Wilo Yonos Para ST 15 / 7.5 PWM Αντλία Wilo Stratos Para 25 / 1-11 PWM Βαλβίδα Ασφαλείας, 10 bar - - Ενσωματωμένος διαχωριστής αέρα Μετρητή ροής Αισθητήρας ροής Μέτρηση ποσότητας θερμότητας Εγκατάσταση αποθήκευσης Μονάδα επέκτασης ΗΕ για ηλιακό σταθμό με αισθητήρα DN 20 (σύνδεση σύσφιξης για Cu 22) Μονάδα επέκτασης για ηλιακό σταθμό (μονού ή διπλού κυκλώματος) έως 25 m² συλλεκτικής επιφάνειας, με αντλία υψηλής απόδοσης και αισθητήρα ροής, χωρίς βαλβίδα ασφαλείας! Σημείωση: Οι προδιαγραφές συλλεκτικής επιφάνειας βασίζεται σε συγκεκριμένα στοιχεία των προϊόντων TiSUN και χρησιμεύσει για λόγους προσανατολισμού, σε καμία περίπτωση δεν αντικαθιστούν τον λεπτομερή υπολογισμό της απώλειας πίεσης. Για να επιλέξετε τον κατάλληλο σταθμό, δείτε το διάγραμμα στον τεχνικό κατάλογο. ΗΛΙΑΚΟΙ ΣΤΑΘΜΟΙ ΓΙΑ ΜΕΓΆΛΕΣ ΕΓΚΑΤΑΣΤΆΣΕΙΣ 150 M2 ΈΩΣ 600 M2

9 16 ΗΛΙΑΚΌΣ ΡΥΘΜΙΣΤΉΣ SIMPLEX DUPLEX MULTIPLEX ΜΟΝΆΔΑ ΣΎΝΔΕΣΗΣ ΜΕ ΤΟ ΔΙΑΔΊΚΤΥΟ AD ΜΟΝΆΔΑ ΣΎΝΔΕΣΗΣ ΜΕ ΤΟ ΔΙΑΔΊΚΤΥΟ EX ΜΟΝΆΔΑ ΔΙΕΎΡΥΝΣΗΣ ΓΙΑ MULTIPLEX EM Ρυθμιστής ηλιακής ενέργειας για μικρά και μεσαία ηλιακά συστήματα και συστήματα θέρμανσης, για καταμέτρηση ποσότητας θερμότητας, διέγερση αντλιών HE, σύνδεση με το διαδίκτυο (απαιτείται μονάδα). 10 προδιαμορφωμένα συστήματα προς επιλογή, αυτόματος έλεγχος λειτουργίας σύμφωνα με την οδηγία VDI Ρυθμιστής συστήματος για μεσαία έως περίπλοκα ηλιακά συστήματα και συστήματα θέρμανσης με καταμέτρηση ποσότητας θερμότητας, σύνδεση με το διαδίκτυο (απαιτείται μονάδα), σύνδεση LAN και Mini-USB, διέγερση αντλιών ΗΕ, 27 προδιαμορφωμένα συστήματα προς επιλογή, αυτόματος έλεγχος λειτουργίας σύμφωνα με την οδηγία VDI Ρυθμιστής συστήματος για πολλαπλών συσσωρευτών και περίπλοκα ηλιακά συστήματα και συστήματα θέρμανσης, για καταμέτρηση ποσότητας θερμότητας, διέγερση αντλιών ΗΕ, σύνδεση με το διαδίκτυο (απαιτείται μονάδα). Πλήθος προπρογραμματισμένων επιλεγόμενων λειτουργιών (π.χ. λειτουργία θερμοστάτη με χρονοδιακόπτη, θερμική απολύμανση κτλ.), αυτόματος έλεγχος λειτουργίας σύμφωνα με την οδηγία VDI Η μονάδα σύνδεσης με το διαδίκτυο ADvanced καταγράφει μεγαλύτερες ποσότητες δεδομένων για μεγάλα χρονικά διαστήματα και δίνει τη δυνατότητα πρόσβασης μέσω διαδικτύου σε 1 ρυθμιστή. Η μονάδα σύνδεσης με το διαδίκτυο EXpert καταγράφει μεγαλύτερες ποσότητες δεδομένων (π.χ. τιμές μέτρησης και ισοζυγίου της ηλιακής εγκατάστασης) για μεγάλα χρονικά διαστήματα και δίνει τη δυνατότητα της πρόσβασης μέσω διαδικτύου σε έως και 6 ρυθμιστές, έχει επιπλέον 3 εισόδους αισθητήρων, λειτουργία BACnet για αποστολή δεδομένων βάσει προδιαγραφών BACnet. Μονάδα διεύρυνσης για Multiplex, μπορεί να χρησιμοποιηθεί για όλες τις επιλεγόμενες λειτουργίες Multiplex. Προσφέρει επιπλέον 5 εξόδους ρελέ και 6 εισόδους αισθητήρων. + + Πλήρες πακέτο με 2 αισθητήρες συλλέκτη και 1 αισθητήρα συσσωρευτή + + Συνδυάζεται με μετρητή όγκου για μέτρηση ποσότητας θερμότητας (WMZ) + + Διατίθεται πλήθος αξεσουάρ με το σύστημα ή κατόπιν παραγγελίας Παράδειγμα εφαρμογής Simplex Ηλιακό σύστημα με 2 συσσωρευτές και σχεδιασμό βαλβίδων + + Πλήρες πακέτο με 2 αισθητήρες συλλέκτη και 2 αισθητήρες συσσωρευτή + + Συνδυάζεται με μετρητή όγκου και αισθητήρα ροής για μέτρηση ποσότητας θερμότητας (WMZ) + + Με υποδοχή κάρτας MicroSD, σύνδεση LAN και σύνδεση MiniUSB + + Διατίθεται πλήθος αξεσουάρ με το σύστημα ή κατόπιν μεταγενέστερης παραγγελίας Παράδειγμα εφαρμογής Duplex Ηλιακό σύστημα με συσσωρευτή θερμοκρασιακής διαστρωμάτωσης και αύξηση επιστροφής + + Πλήρες πακέτο με 2 αισθητήρες συλλέκτη και 4 αισθητήρες συσσωρευτή + + Συνδυάζεται με μετρητή όγκου και αισθητήρα ροής για μέτρηση ποσότητας θερμότητας (WMZ) + + Συνδυάζεται με αισθητήρα πίεσης + + Συνδυάζεται με αισθητήρα ακτινοβολίας + + Για τον έλεγχο κυκλωμάτων θέρμανσης που λειτουργούν βάσει καιρικών συνθηκών + + Δυνατότητα διεύρυνσης με έως και 2 μονάδες ΕΜ + + Διατίθεται πλήθος αξεσουάρ με το σύστημα ή κατόπιν μεταγενέστερης παραγγελίας Παράδειγμα εφαρμογής Multiplex Ηλιακό σύστημα με 4 συσσωρευτές, σχεδιασμός βαλβίδων μεταγωγής + + Πλήρες πακέτο με κάρτα SD, καλώδιο σύνδεσης LAN και VBus καθώς και λογισμικό RPT + + Πρόσβαση διαδικτύου στο σύστημα ρύθμισης μέσω της ιστοσελίδας control.tisun.com -Control TiSUN -Control + + Πλήρες πακέτο με κάρτα SD, καλώδιο σύνδεσης LAN και VBus καθώς και λογισμικό RPT + + Δυνατότητα επικοινωνίας με συστήματα διαχείρισης κτηρίων + + Πρόσβαση διαδικτύου στο σύστημα ρύθμισης μέσω της ιστοσελίδας control.tisun.com -Control + + Πλήρες πακέτο με καλώδια σύνδεσης για σύνδεση Multiplex + + Για παράδειγμα για τη διέγερση πρόσθετων κυκλωμάτων θέρμανσης που λειτουργούν βάσει καιρικών συνθηκών Το TiSUN -Control σάς δίνει τη δυνατότητα πρόσβασης στην ηλιακή εγκατάσταση μέσω διαδικτύου χωρίς διαμόρφωση. + + Δεν απαιτείται περίπλοκη διαμόρφωση του δρομολογητή + + Πολύ απλά με τη μονάδα σύνδεσης με το διαδίκτυο AD ή EX + + Απεικόνιση και για όλες τις συνηθισμένες φορητές τερματικές συσκευές + + Πρόσβαση μέσω προγράμματος περιήγησης στο διαδίκτυο δεν απαιτείται εγκατάσταση λογισμικού + + Απεικόνιση εξέλιξης δεδομένων (ζωντανή ένδειξη δεδομένων ή διάγραμμα) + + Αν είναι επιθυμητό, δημοσίευση δεδομένων της εγκατάστασης με ένα κλικ + + Εξατομικευμένα φίλτρα για προσαρμοσμένη ένδειξη δεδομένων + + Λογισμικό RPT για παραμετροποίηση ως δωρεάν αρχείο λήψης Download

10 18 ΗΛΙΑΚΌΣ ΡΥΘΜΙΣΤΉΣ ΤΕΧΝΙΚΆ ΣΤΟΙΧΕΊΑ ΣΥΣΤΗΜΆΤΩΝ ΕΛΈΓΧΟΥ ΗΛΙΑΚΏΝ ΕΓΚΑΤΑΣΤΆΣΕΩΝ Εξοπλισμός Simplex Duplex Multiplex Αριθμός αισθητήρων συλλέκτη Αριθμός αισθητήρων δοχείου Max. αριθμός συστοιχίας συλλεκτών (*) Max. αριθμός δοχείων (*) Κυκλώματα θέρμανσης ελεγχόμενα από τη θερμοκρασία περιβάλλοντος - - Εξωτερικός εναλλάκτης θερμότητας Ηλεκτρονικός έλεγχος ταχύτητας για τυπικές αντλίες Ηλεκτρονικός έλεγχος ταχύτητας για αντλίες υψηλής απόδοσης μέσω διαμόρφωσης της παλμικής διάρκειας Είσοδοι αισθητήρα θερμοκρασίας (21¹) Τύποι αισθητήρων Pt1000, Pt500, KTY Είσοδοι για αισθητήρες ροής - Είσοδοι για αισθητήρες πίεσης - - Είσοδοι για αισθητήρες ακτινοβολίας - - Παλμικοί είσοδοι για συσκευής μέτρησης ροής Σύνολο εξόδων ρελέ (15¹) - Ρελέ Ημιαγωγών (τα οποία είναι ελεγχόμενης ταχύτητας) Πλωτό ρελέ Εξόδους διαμόρφωσης παλμικής διάρκειας Εκ των οποίων 0-10 V εναλλασσόμενο Ρολόι πραγματικού χρόνου Διεπαφές δεδομένων VBus VBus, MicroSD, LAN, MiniUSB Ενεργειακά αποδοτική παροχή μεταγωγής Τάσης τροφοδοσίας V VBus, SD Γλώσσες για το μενού / οδηγίες (**) 6 / 5 17 / 5 17 / 7 (*) Εξαρτάται από το σύστημα, (**) Επεκτείνεται συνεχώς, ((¹), όταν χρησιμοποιείται με EM

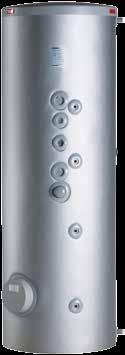

11 20 PRO CLEAN PRO HEAT FS/1R FS/2R FS/WP BE-SSP-2R PS/1R PS ΘΕΡΜΟΚΡΑΣΙΑΚΉΣ ΔΙΑΣΤΡΩΜΆΤΩΣΗΣ ΘΕΡΜΟΚΡΑΣΙΑΚΉΣ ΔΙΑΣΤΡΩΜΆΤΩΣΗΣ ΣΥΣΣΩΡΕΥΤΕΣ ΦΡΕΣΚΟΥ ΝΕΡΟΥ ΣΥΣΣΩΡΕΥΤΕΣ ΦΡΕΣΚΟΥ ΝΕΡΟΥ ΣΥΣΣΩΡΕΥΤΕΣ ΦΡΕΣΚΟΥ ΝΕΡΟΥ ΓΙΑ ΑΝΤΛΊΑ ΘΕΡΜΌΤΗΤΑΣ ΚΑΙ ΒΙΟΜΆΖΑ ΣΥΣΣΩΡΕΥΤΕΣ ΖΕΣΤΟΥ ΝΕΡΟΥ ΠΡΟΣΩΡΙΝΌΣ ΠΡΟΣΩΡΙΝΌΣ + + Πατενταρισμένη μέθοδος για ιδιαίτερα υψηλή απόδοση ζεστού νερού η ληφθείσα ηλιακή ενέργεια μπορεί να χρησιμοποιείται νωρίτερα + + Απλή αρχή λειτουργίας χωρίς δαπανηρή τεχνολογία (αρχή λειτουργίας βαρύτητας) + + Υγιεινή ετοιμασία ζεστού νερού χρήσης με ειδικό κυματοειδή σωλήνα ανοξείδωτου χάλυβα + + Ενδείκνυται ιδιαίτερα και για ξενοδοχεία και βιομηχανικές επιχειρήσεις με μόνιμες σημαντικές ανάγκες πόσιμου νερού + + Ιδανική χρήση ενέργειας με στρωσιγενές φορτίο + + Απλή αρχή λειτουργίας χωρίς δαπανηρή τεχνολογία (αρχή λειτουργίας προερχόμενη από τη Φυσική) + + Δυνατότητα διεύρυνσης με τον ενδιάμεσο συσσωρευτή συστήματος θέρμανσης + + Βελτιωμένη οικονομικότητα για κάθε σύστημα θέρμανσης + + Θερμότητα που μπορεί να χρησιμοποιηθεί ανά πάσα στιγμή με πλήρωση μίας ή δύο ζωνών + + Υγιεινή ετοιμασία ζεστού νερού χρήσης με ειδικό κυματοειδή σωλήνα ανοξείδωτου χάλυβα + + Εύκολη σχεδίαση λειτουργίας χωρίς πολύπλοκη τεχνολογία (αρχή φυσικής λειτουργίας) + + Μόνιμη, ιδιαιτέρως γρήγορη παροχή ζεστού νερού + + Θερμότητα που μπορεί να χρησιμοποιηθεί ανά πάσα στιγμή με πλήρωση μίας ή δύο ζωνών + + Υγιεινή ετοιμασία ζεστού νερού χρήσης με ειδικό κυματοειδή 2 σωλήνα ανοξείδωτου χάλυβα + + Βελτιωμένη οικονομία για κάθε σύστημα θέρμανσης (Ηλιακό, βιομάζας, με αντλία θερμότητας) + + Υψηλή απόδοση νερού χρήσης χάρη στην υπερδιαστασιολογημένη μονάδα ετοιμασίας νερού χρήσης + + Υγιεινή ετοιμασία ζεστού νερού χρήσης με ειδικό κυματοειδή σωλήνα ανοξείδωτου χάλυβα + + Οι αποσβεστήρες ροής εισόδου αποτρέπουν την ανάμειξη μέσα στον συσσωρευτή + + Υπάρχει προετοιμασία για τη χρήση 2 ηλεκτρικών βιδωτών συστημάτων θέρμανσης (τροφοδοσία φωτοβολταϊκού συστήματος) + + Αποδοτικός συνδυασμός με ηλιακό συλλέκτη και συμπληρωματικό σύστημα θέρμανσης + + Ιδανικό σύστημα ειδικά για θέρμανση νερού χρήσης + + Υψηλής ποιότητας επισμάλτωση + + Άριστη υγιεινή χάρη στη θέρμανση συνεχούς ροής + + Γρήγοροι χρόνοι αντίδρασης χωρίς αρνητικές ή θετικές υπερβάσεις της ρυθμισμένης θερμοκρασίας + + Ελάχιστη δαπάνη για σωληνώσεις στον συσσωρευτή (ιδανική λύση για εξωτερική μονάδα φρέσκου νερού) + + Βελτιωμένη οικονομικότητα για κάθε σύστημα θέρμανσης (ηλιακή ενέργεια, βιομάζα, αντλία θερμότητας) + + Κατασκευή μικρών διαστάσεων με ελάχιστη απώλεια θερμότητας χάρη στην υψηλής ενεργειακής απόδοσης θερμομόνωση + + Ιδανική λύση σε συνδυασμό με τους συσσωρευτές TiSUN για αποθήκευση μεγάλων ποσοτήτων ζεστού νερού PC PH FS/1R FS/2R FS/WP BE-SSP-2R PS/1R PS

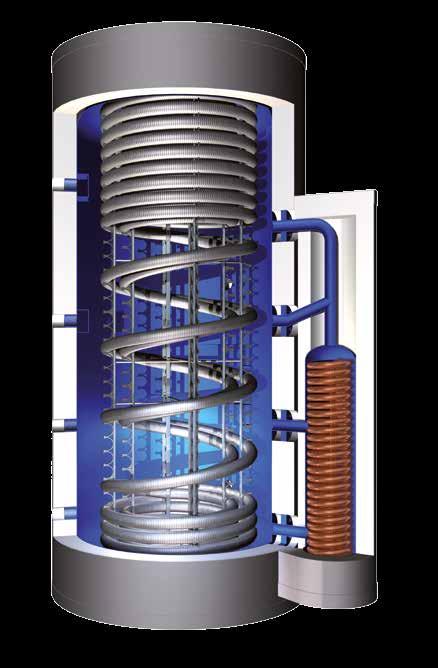

12 22 PRO CLEAN PRO CLEAN 2WR ΚΑΤΟΧΥΡΩΜΈΝΗ ΜΕ ΔΊΠΛΩΜΑ ΕΥΡΕΣΙΤΕΧΝΊΑΣ EP PRO-CLEAN ΘΕΡΜΟΚΡΑΣΙΑΚΉΣ ΔΙΑΣΤΡΩΜΆΤΩΣΗΣ ΑΝΕΠΑΝΑΛΗΠΤΗ ΑΠΌΔΟΣΗ ΑΠΌ ΤΟΥΣ ΗΛΙΑΚΟΎΣ ΣΥΣΣΩΡΕΥΤΈΣ PRO-CLEAN PREMIUM Pro-Clean τα κλασικά προϊόντα που τιμούν το όνομα TiSUN. Με τον ειδικό ανοξείδωτο σπιράλ αγωγό, το νερό χρήσης ζεσταίνεται με υγιεινό τρόπο. Ως στρωματοποιημένος συσσωρευτής, διαθέτει τον πρωτοποριακό σφαιρικό εναλλάκτη, ο οποίος στρωματοποιεί το νερό σύμφωνα με διαφορετικά επίπεδα θερμότητας και έτσι καθιστά δυνατή την ιδιαίτερα γρήγορη χρήση της ενέργειας. ΘΕΡΜΟΚΡΑΣΙΑΚΉΣ ΔΙΑΣΤΡΩΜΆΤΩΣΗΣ PRO-CLEAN 2 WELLROHR O Pro-Clean 2 Wellrohr λειτουργεί όπως ο μικρός του αδερφός. Διαθέτει 2 κυματοειδείς σωλήνες, όπως φανερώνει το όνομά του (Wellrohr = κυματοειδής σωλήνας) και ενδείκνυται για αυτό ιδανικά για υψηλή απόδοση νερού χρήσης. PRO-CLEAN 2WR ΘΕΡΜΟΚΡΑΣΙΑΚΉΣ ΔΙΑΣΤΡΩΜΆΤΩΣΗΣ Το ζεστό νερό ανεβαίνει προς τα επάνω, το κρύο νερό κινείται προς τα κάτω. Αυτή η φυσική αρχή της βαρύτητας χρησιμοποιείται από τους ηλιακούς στρωματοποιημένους συσσωρευτές TiSUN : Ο λεγόμενος σφαιρικός εναλλάκτης παράγει στρωματοποιημένα διαφορετικά επίπεδα ζεστού νερού στο συσσωρευτή, το οποίο ανάλογα με το επίπεδο θερμοκρασίας τροφοδοτείται στην εγκατάσταση νερού χρήσης και θέρμανσης. Με τη στρωματοποιημένη φόρτωση αξιοποιείται το ηλιακό ενεργειακό όφελος πολύ νωρίτερα σε σχέση με τα συμβατικά συστήματα συσσωρευτών. + + Πατενταρισμένη μέθοδος για ιδιαίτερα υψηλή απόδοση ζεστού νερού η ληφθείσα ηλιακή ενέργεια μπορεί να χρησιμοποιείται νωρίτερα + + Απλή αρχή λειτουργίας χωρίς δαπανηρή τεχνολογία (αρχή λειτουργίας βαρύτητας) + + Υγιεινή ετοιμασία ζεστού νερού χρήσης με ειδικό κυματοειδή σωλήνα ανοξείδωτου χάλυβα + + Ενδείκνυται ιδιαίτερα και για ξενοδοχεία και βιομηχανικές επιχειρήσεις με μόνιμες σημαντικές ανάγκες πόσιμου νερού Υγιεινή θέρμανση νερού χρήσης Ανάλογα με τις ανάγκες, λαμβάνεται το φρέσκο ζεστό νερό που έχει προετοιμαστεί από τον σπιράλ αγωγό και ρέει νέο νερό. Το κυματοειδές προφίλ του τοιχώματος αγωγού παράγει έντονους στροβιλισμούς κατά τη διέλευση του νερού και μια μεγάλη επιφάνεια εναλλάκτη, πολλαπλασιάζοντας έτσι την απόδοση του ζεστού νερού. Σφαιρικός εναλλάκτης και εναλλάκτης θερμότητας με νευρώσεις Ζεστό νερό στην επιθυμητή θερμοκρασία χάρη στην πρωτοποριακή αρχή στρωματοποίησης Μεγάλη διάρκεια ζωής Ο ειδικός ανοξείδωτος σπιράλ αγωγός στο εσωτερικό του στρωματοποιημένου συσσωρευτή TiSUN Pro-Clean φροντίζει για την τροφοδοσία νερού χρήσης - χωρίς να σκουριάζει! Συμπληρωματική θέρμανση Ιδανική λύση για όλα τα συνηθισμένα συστήματα θέρμανσης (αέριο/ πετρέλαιο, αντλία θερμότητας, βιομάζα,...) σε συνδυασμό με μία ηλιακή εγκατάσταση. 30 Min. 75 Min. 125 Min. 170 Min. Η καρδιά των στρωματοποιημένων συσσωρευτών TiSUN είναι ο σφαιρικός εναλλάκτης, ο οποίος στρωματοποιεί το νερό σε διαφορετικά επίπεδα θερμότητας και έτσι παρέχει τη βέλτιστη θερμοκρασία. Λεπτομέρεια συσσωρευτή θερμοκρασιακής διαστρωμάτωσης Pro-Clean 2 Wellrohr

13 24 PRO CLEAN PRO CLEAN Τεχνικά στοιχεία Pro-Clean Τύπος PC 500 PC 800 2WR PC 1000-B PC 1000-S PC 1250 PC 1500 PC 2000 PC 2500 PC 3000 PC 4000 PC 5000 Κωδικός Ονομαστική περιεκτικότητα [l] Ύψος χωρίς μόνωση [mm]* Ύψος με μόνωση [mm]* Διάμετρος χωρίς μόνωση [mm]* Διάμετρος με μόνωση [mm]* Πλάτος A με μόνωση [mm]* Πλάτος B με μόνωση [mm]* Κλίση [mm]* Βάρος [kg] Τεχνικά στοιχεία Pro-Clean 2WR Τύπος Κωδικός Ονομαστική περιεκτικότητα [l] Ύψος χωρίς μόνωση [mm]* Ύψος με μόνωση [mm]* Διάμετρος χωρίς μόνωση [mm]* Διάμετρος με μόνωση [mm]* Πλάτος A με μόνωση [mm]* Πλάτος B με μόνωση [mm]* Κλίση [mm]* Βάρος [kg] * Όλες οι διαστάσεις κυμαίνονται εντός μιας περιοχής ανοχής +/- 3% Max. θερμοκρασία λειτουργίας 110 C Max. πίεση λειτουργίας δοχείου Max. πίεση λειτουργίας σωλήνα από ανοξείδωτο χάλυβα Συνδέσεις λέβητα / θέρμανσης Έξοδος λή ψης ζεστού νερού στο pc με 1 σπιράλ αγωγό Τύπος PC 500 PC 800 PC 1000B PC 1000S Περιεχόμενο συσσωρευτή l Μία ποσότητα εξαγωγής 1 60 C l Σπιράλ αγωγός PC C l Περιεχόμενο σπιράλ αγωγού νερού χρήσης l Μήκος m Επιφάνεια m 2 6,19 7,48 7,48 7,48 7,48 8,77 8,77 10,06 10,06 10,06 10,06 Έξοδος λήψης (ζεστό νερό) T 2 στα 30 l/min C T 2 στα 40 l/min C T 2 στα 50 l/min C T 2 στα 70 l/min C Περιοχή χρήσης (Ζεστό νερό) 3 AW συνδυάζεται με ST ST ST ST 60K ST ST 60K ST ST 60K μέγ. παροχή νερού με συσσωρευτή Pro-Clean χωρίς ανάμιξη των στρώσεων PC 1500 ST ST 60K PC 2000 ST ST 60K PC 2500 ST ST 60K PC 3000 PC 4000 PC 5000 ST 60 ST 60 ST 60 Speichergröße [l] Volumenstrom [m 3 / h] 2,7 3,2 3,4 3,4 4,0 4,3 4,4 4,5 4,9 5,0 Έξοδος λή ψης ζεστού νερού στο pc με 2 σπιράλ αγωγό Τύπος Περιεχόμενο συσσωρευτή l Μία ποσότητα εξαγωγής 60 C l Σπιράλ αγωγός 3 bar 6 bar Συνδέσεις ζεστού νερού χρήσης Rp 1 Συνδέσεις παροχής δοχείου και βάνας αποστράγγισης Rp 6/4 (εν μέρει με απορροφητήρα εισροή) Rp ½ Σύνδεση θερμομέτρου Rp ½ PRO CLEAN PRO CLEAN 2WR ΚΑΤΟΧΥΡΩΜΈΝΗ ΜΕ ΔΊΠΛΩΜΑ ΕΥΡΕΣΙΤΕΧΝΊΑΣ C l Περιεχόμενο σπιράλ αγωγού νερού χρήσης l 2 x 55 2 x 55 2 x 60 2 x 75 2 x 75 2 x 75 2 x 75 Μήκος m 2 x 29 2 x 29 2 x 34 2 x 39 2 x 39 2 x 39 2 x 39 Επιφάνεια m 2 2 x 7,48 2 x 7,48 2 x 8,77 2 x 10,06 2 x 10,06 2 x 10,06 2 x 10,06 EP Συλλέκτης Μίκτης νερού χρήσης Ζεστό νερό Καλοριφέρ Ενδοδαπέδια θέρμανση Έξοδος λήψης (ζεστό νερό) με 2 σπιράλ αγωγούς παράλληλα συνδεδεμένους Τύπος T 2 στα 30 l/min C T 2 στα 40 l/min C Ηλιακός σταθμός Πετρέλαιο Φυσικό αέριο Βιομάζα Αντλία θερμότητας T 2 στα 50 l/min C T 2 στα 70 l/min C T 2 στα 90 l/min C T 2 στα 110 l/min C T 2 στα 130 l/min C Ηλιακός στρωματοποιημένος συσσωρευτής Pro-Clean Κρύο νερό Περιοχή χρήσης (Ζεστό νερό) 3 AW συνδυάζεται με ST ST 60k ST ST 60k ST ST 60k 1... Ποσότητα εξαγωγής (ζεστό νερό έως 38 C) με γεμάτο προσωρινό συσσωρευτή στους 60 C/50 C Δt: Διαφορά θερμοκρασίας μεταξύ προσωρινού συσσωρευτή και εξόδου λήψης νερού χρήσης με γεμάτο συσσωρευτή έως τη μέση Δεδομένα σύμφωνα με τις κανονικές τιμές χρήσης. Σε ακραίες συνθήκες χρήσης, π.χ. πισίνες, σάουνες κ.λπ. πρέπει να γίνονται ειδικοί υπολογισμοί Πλήθος κατοικιών (3 άτομα/κατοικία). Ισχύει μόνο χωρίς κυκλοφορία. ST ST 60k ST 60 ST 60 ST 60

14 26 PRO HEAT ΘΕΡΜΟΚΡΑΣΙΑΚΉΣ ΔΙΑΣΤΡΩΜΆΤΩΣΗΣ Ο ΣΥΣΣΩΡΕΥΤΗΣ ΘΕΡΜΟΚΡΑΣΙΑΚΗΣ ΔΙΑΣΤΡΩΜΑΤΩΣΗΣ PRO HEAT To στρωσιγενές φορτίο του ενδιάμεσου συσσωρευτή αποτρέπει την ανάμειξη του κρύου και ήδη ζεσταμένου νερού και υποστηρίζει έτσι ιδανικά τη θερμαντική απόδοση. Οι αποσβεστήρες ροής εισόδου φροντίζουν επιπλέον για την τήρηση της θερμοκρασιακής διαστρωμάτωσης. Σε συνδυασμό με τον σφαιρικό εναλλάκτη, ο Pro Heat καθίσταται σε πολυλειτουργικό σύστημα συσσωρευτή θερμοκρασιακής διαστρωμάτωσης για συστήματα θέρμανσης. Τεχνικά στοιχεία Max. θερμοκρασία λειτουργίας 110 C Max. πίεση λειτουργίας δοχείου Συνδέσεις λέβητα / θέρμανσης Συνδέσεις παροχής δοχείου και βάνας αποστράγγισης 3 bar Rp 6/4 (εν μέρει με απορροφητήρα εισροή) Rp ½ Σύνδεση θερμομέτρου Rp ½ Άριστες τιμές μόνωσης Η υψηλής ενεργειακής απόδοσης θερμομόνωση αποτελεί εγγύηση για ελάχιστες απώλειες θερμότητας Σφαιρικός εναλλάκτης με ραβδωτό εναλλάκτη θερμότητας Νερό θέρμανσης στην επιθυμητή θερμότητα χάρη στην πρωτοποριακή αρχή λειτουργίας θερμοκρασιακής διαστρωμάτωσης Συμπληρωματική θέρμανση Ιδανική λύση σε συνδυασμό με ηλιακές εγκαταστάσεις ως υποστήριξη θέρμανσης, εγκαταστάσεις βιομάζας ως ενδιάμεσος συσσωρευτής, εγκαταστάσεις αντλιών θερμότητας ως συσσωρευτής για θέρμανση. Τεχνικά στοιχεία Τύπος PH 500 PH 800 Κλίση [mm]* Βάρος [kg] Ιδανική χρήση ενέργειας με στρωσιγενές φορτίο + + Απλή αρχή λειτουργίας χωρίς δαπανηρή τεχνολογία (αρχή λειτουργίας προερχόμενη από τη Φυσική) * Όλες οι διαστάσεις κυμαίνονται εντός μιας περιοχής ανοχής +/- 3% + + Δυνατότητα διεύρυνσης με τον ενδιάμεσο συσσωρευτή συστήματος θέρμανσης + + Βελτιωμένη οικονομικότητα για κάθε σύστημα θέρμανσης ΔΙΆΓΡΑΜΜΑ ΣΎΝΔΕΣΗΣ ΣΤΡΩΜΑΤΟΠΟΙΗΜΈΝΟΥ ΔΟΧΕΊΟΥ PRO-HEAT PH 1000-B PH 1000-S PH 1250 PH 1500 PH 2000 PH 2500 PH 3000 PH 4000 PH 5000 Κωδικός Ονομαστική περιεκτικότητα [l] Ύψος χωρίς μόνωση [mm]* Ύψος με μόνωση [mm]* Διάμετρος χωρίς μόνωση [mm]* Διάμετρος με μόνωση [mm]* Πλάτος A με μόνωση [mm]* Πλάτος B με μόνωση [mm]* R

15 28 PRO CLEAN PRO CLEAN PRO HEAT ST 10 ST 20 ST 40 ST 60 ST 60K Κωδικός Υλικό Τοποθέτηση 2WR ΣΦΑΙΡΙΚΌΣ ΕΝΑΛΛΆΚΤΗΣ ΓΙΑ ΗΛΙΑΚΌ ΣΤΡΩΜΑΤΟΠΟΙΗΜΈΝΟ ΣΥΣΣΩΡΕΥΤΉ PRO-CLEAN / 2WR / PRO-HEAT Ο σφαιρικός εναλλάκτης χρησιμοποιείται για τη βέλτιστη φόρτωση του στρωματοποιημένου συσσωρευτή. Ενσωματωμένος είναι ένας εναλλάκτης με χαλκοσωλήνες με νευρώσεις, που φροντίζει για τη μεταφορά της θερμότητας. Περίβλημα: S 235 JR / Εναλλάκτης θερμότητας: Cu Συναρμολόγηση πάνω στο συσσωρευτή Pro-Clean και Pro-Heat μέσω συνδέσμων Περίβλημα Μέγ. πίεση λειτουργίας 3 bar / 110 C Εναλλάκτης θερμότητας Μέγ. πίεση λειτουργίας 10 bar / 110 C Ύψος χωρίς μόνωση 1457 mm 1927 mm 1457 mm Διάμετρος χωρίς μόνωση 216 mm 300 mm Συνολικό περιεχόμενο με εναλλάκτη θερμότητας 32 l 67,5 l Περιεχόμενο περιβλήματος χωρίς 60 l 29,9 l 29,6 l 27,8 l εναλλάκτη θερμότητας Περιεχόμενο εναλλάκτη θερμότητας 2,1 l 2,4 l 4,2 l 7,5 l Καθαρό βάρος 40 kg 44 kg 50 kg 59 kg 61 kg Διάμετρος εξωτερικά του εναλλάκτη 257 mm 190 mm θερμότητας Μήκος (βάθος εισαγωγής) εναλλάκτη 980 mm 570 mm 665 mm 850 mm θερμότητας Επιφάνεια εναλλάκτη θερμότητας 2,63 m 2 3,87 m 2 5,5 m 2 9,5 m 2 Μέγ. συνιστώμενη επιφάνεια συλλέκτη 10 m 2 20 m 2 40 m 2 60 m 2 ΜΌΝΩΣΗ ΑΠΌ ΠΟΛΥΕΣΤΕΡΙΚΈΣ ΊΝΕΣ ΓΙΑ ΗΛΙΑΚΌ ΣΤΡΩΜΑΤΟΠΟΙΗΜΈΝΟ ΣΥΣΣΩΡΕΥΤΉ PRO-CLEAN ΚΑΙ PRO-HEAT Το εξωτερικό χιτώνιο αποτελείται από σκληρό πλαστικό φύλλο πάχους 1 mm από πολυστυρόλιο γκρι χρώματος. Το εσωτερικό μονωτικό χιτώνιο αποτελείται από πολυεστερικές ίνες.συνολική μόνωση: Κατηγορία πυρκαγιάς B2, χωρίς FCKW και 100 % ανακυκλώσιμο. Διαστάσεις PC / PH Τύπος PCH 500 PCH 800 PCH 1000B PCH 1000S PCH 1250 Ιδιότητα Μέθοδος δοκιμής Τιμή Μονάδα Πυκνότητα - 27 kg/m 3 Συμπεριφορά νέφους DIN B 0,3 mg Εκπομπήφορμαλδεΰδης VDA 275 < 2 mg/kg Δοκιμή καύσης DIN < 100 mm/min Κατηγορία πυρκαγιάς DIN 4102 B1 - Κατηγορία πυρκαγιάς σε συνδυασμό Θερμοκρασία συνεχούς σύνδεσης DIN 4102 B2 - - max. 130 C Χρώμα - λευκό - Θερμική αγωγιμότητα της μόνωσης - 0,035 W/mK Κωδικός Διάσταση A 1020 mm 1105 mm 1180 mm 1140 mm 1235 mm 1320 mm 1400 mm 1600 mm 1540 mm 1840 mm 1840 mm Διάσταση B 1175 mm 1280 mm 1380 mm 1320 mm 1440 mm 1540 mm 1640 mm 1840 mm 1800 mm 2140 mm 2140 mm Πάχος 100 mm 100 mm 100 mm 100 mm 100 mm 100 mm 100 mm 100 mm 110 mm 110 mm 110 mm Διαστάσεις Τύπος 1250 PCH PCH PCH 2500 ISOV 2500 PCH PCH PCH Κωδικός Διάσταση A 1235 mm 1320 mm 1400 mm 1600 mm 1540 mm 1840 mm 1840 mm Διάσταση B 1440 mm 1540 mm 1640 mm 1840 mm 1800 mm 2140 mm 2140 mm Πάχος 100 mm 100 mm 100 mm 100 mm 110 mm 110 mm 110 mm ΜΌΝΩΣΗ ΑΠΌ ΠΟΛΥΕΣΤΕΡΙΚΈΣ ΊΝΕΣ 200 MM PRO-CLEAN / 2WR / PRO-HEAT Το εξωτερικό χιτώνιο αποτελείται από σκληρό πλαστικό φύλλο πάχους 1 mm από πολυστυρόλιο γκρι χρώματος. Το εσωτερικό μονωτικό χιτώνιο αποτελείται από πολυεστερικές ίνες. Η χρήση είναι δυνατή μόνο σε συνδυασμό με συναρμολογημένο σφ. εναλ.! Διαστάσεις Τύπος ISOVL 200 PCH 800 A B ISOVL 200 PCH1000S Κωδικός Διάσταση A 1524 mm 1558 mm Διάσταση B 1154 mm 1201 mm Ύψος 2110 mm 2320 mm Πάχος 200 mm 200 mm Ιδιότητα Μέθοδος δοκιμής Τιμή Μονάδα Πυκνότητα - 12 kg/m 3 Συμπεριφορά νέφους DIN B 0,2 mg Εκπομπήφορμαλδεΰδης VDA 275 < 2 mg/kg Δοκιμή καύσης DIN < 100 mm/min Κατηγορία πυρκαγιάς DIN 4102 B1 - Κατηγορία πυρκαγιάς σε συνδυασμό Θερμοκρασία συνεχούς σύνδεσης DIN 4102 B2 - - max. 130 C Χρώμα - λευκό - Θερμική αγωγιμότητα της μόνωσης - 0,041 W/mK

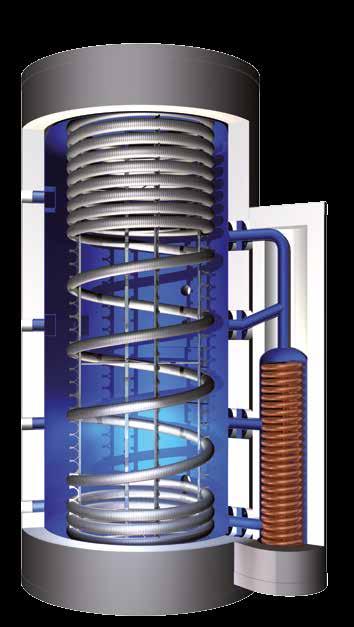

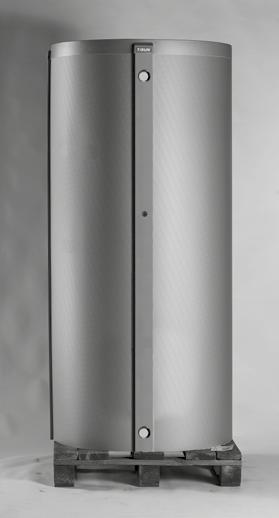

16 30 FS/1R ΣΥΣΣΩΡΕΥΤΕΣ ΦΡΕΣΚΟΥ ΝΕΡΟΥ ΦΡΈΣΚΟ ΝΕΡΌ ΌΠΟΤΕ ΤΟ ΧΡΕΙΆΖΕΣΤΕ Ο συσσωρευτής φρέσκου νερού TiSUN αποτελεί εγγύηση για ζεστό, καθαρό νερό και υποστηρίζει τη θέρμανση. Χάρη στον κυματοειδή του σωλήνα από ανοξείδωτο χάλυβα το νερό αντικαθίσταται συνεχώς στα πλαίσια της αρχής της ροής (διαδικασία συνεχούς θέρμανσης) και δεν συλλέγεται για ώρες σε κάποιο δοχείο αποθέματος. Οι απώλειες θερμότητας μπορούν να ελαχιστοποιούνται με την πρωτοποριακή μόνωση από υλικό φλις του συσσωρευτή. Ο ΜΕΓΆΛΟΣ ΑΔΕΛΦΌΣ ΜΕ 2 ΣΥΣΣΩΡΕΥΤΈΣ ΗΛΙΑΚΉΣ ΕΝΈΡΓΕΙΑΣ Οι δύο συσσωρευτές λείου σωλήνα καθιστούν εφικτή την πλήρωση δύο ζωνών, αυξάνοντας κατακόρυφα την ενεργειακή απόδοση. Το ενσωματωμένο κύκλωμα προτεραιότητας ηλιακής ενέργειας θερμαίνει την πάνω περιοχή του συσσωρευτή και επιτρέπει έτσι μία ταχύτερη θέρμανση και λήψη του νερού χρήσης. FS/2R ΣΥΣΣΩΡΕΥΤΕΣ ΦΡΕΣΚΟΥ ΝΕΡΟΥ Υγιεινή θέρμανση νερού χρήσης Αναλογα με τις ανάγκες, λαμβάνεται το φρέσκο ζεστό νερό που έχει προετοιμαστεί από τον σπιράλ αγωγό και ρέει νέο νερό. Μόνωση σταθερής μορφής Φλις πολυεστερικών ινών με βέλτιστες τιμές θερμομόνωσης και 100% ανακυκλώσιμο. Κόμπακτ μορφή με ενσωματωμένο ηλιακό εναλλάκτη θερμότητας. Ισχυρή φόρτωση δύο ζωνών για την αύξηση της απόδοσης. Συμπληρωματική θέρμανση Ιδανική λύση για αέριο/πετρέλαιο, βιομάζα σε συνδυασμό με μία ηλιακή εγκατάσταση. + + Θερμότητα που μπορεί να χρησιμοποιηθεί ανά πάσα στιγμή με πλήρωση μίας ή δύο ζωνών + + Υγιεινή ετοιμασία ζεστού νερού χρήσης με ειδικό κυματοειδή σωλήνα ανοξείδωτου χάλυβα + + Βελτιωμένη οικονομία για κάθε σύστημα θέρμανσης (Ηλιακό, βιομάζας, με αντλία θερμότητας) + + Μόνιμη, ιδιαιτέρως γρήγορη παροχή ζεστού νερού + + Εύκολη σχεδίαση λειτουργίας χωρίς πολύπλοκη τεχνολογία (αρχή φυσικής λειτουργίας) + + Κατασκευαστική δομή εξοικονόμησης χώρου + + Συμπληρωματική θέρμανση με όλα τα συμβατικά συστήματα θέρμανσης + + Μεγάλη διάρκεια ζωής χρόνια εγγύηση 70 C 40 C 40 C 20 C Θερμότητα που μπορεί να χρησιμοποιηθεί ανά πάσα στιγμή με ενεργειακά αποδοτική πλήρωση δύο ζωνών.

17 32 FS/1R ΣΥΣΣΩΡΕΥΤΕΣ ΦΡΕΣΚΟΥ ΝΕΡΟΥ Τεχνικά στοιχεία Τύπος FS 375/1R FS 500/1R FS 800/1R FS 1000-S/1R Κωδικός Ονομαστική περιεκτικότητα [l] Ύψος χωρίς μόνωση [mm]* Ύψος με μόνωση [mm]* Διάμετρος χωρίς μόνωση [mm]* Διάμετρος με μόνωση [mm]* Κλίση [mm]* Βάρος [kg] * Όλες οι διαστάσεις κυμαίνονται εντός μιας περιοχής ανοχής +/- 3% Τεχνικά στοιχεία Max. θερμοκρασία λειτουργίας 110 C Max. πίεση λειτουργίας δοχείου 3 bar Max. πίεση λειτουργίας σωλήνα από ανοξείδωτο χάλυβα 6 bar Max. πίεση λειτουργίας της σωλήνας του λείου εναλλάκτη 10 bar Συνδέσεις λέβητα / θέρμανσης Rp 6/4 Συνδέσεις ζεστού νερού χρήσης Rp 1 Συνδέσεις παροχής δοχείου και βάνας αποστράγγισης Rp ½ Σύνδεση θερμομέτρου Rp ½ Ηλιακός θερμικός εναλλάκτης Σπιράλ αγωγός Τύπος Υλικό Μέγ. πίεση λειτουργίας Στοιχεία με ανοχή 5% FS 375/1R FS 500/1R FS /1R Ανοξείδωτος σπιράλ σωλήνας DIN (AISI 316L, V4A) 6 bar Μήκος 15 m 19 m 24 m Επιφάνεια (Σπιράλ αγωγός = 0,258 m²/m) 3,87 m 2 4,90 m 2 6,19 m 2 Περιεκτικότητα 26 l 35 l 45 l Χωρητικότητα εξαγωγής και ποσότητα λήψης ζεστού νερού (απόκλιση +/-5%) Μοναδική απόδοση παροχής (ζεστό νερό έως 38 C) με γεμάτο προσωρινό συσσωρευτή στους 60 C Μοναδική απόδοση παροχής (ζεστό νερό έως 38 C) με γεμάτο προσωρινό συσσωρευτή στους 55 C Μοναδική απόδοση παροχής (ζεστό νερό έως 38 C) με φορτισμένο συσσωρευτή στους 50 C Διαφορά θερμοκρασίας ανάμεσα στον μισογεμάτο προσωρινό συσσωρευτή και το ζεστό νερό με ποσότητα λήψης ζεστού νερού λίτρα λίτρα λίτρα l/min C l/min C l/min C Τύπος FS 375/1R FS 500/1R FS 800/1R FS 1000-S/1R Υλικό Χάλυβας Διάμετρος εξωτερικά 33,7 mm Διάμετρος εσωτερικά 29,1 mm Πάχος τοιχώματος 2,3 mm Μήκος 15 m 17 m 21 m 27 m Επιφάνεια (λείος αγωγός) 1,5 m 2 1,8 m 2 2,2 m 2 2,8 m 2 Περιεκτικότητα 10,0 l 11,3 l 14,0 l 18,0 l Μέγ. επιφάνεια συλλέκτη 10 m 2 10,5 m 2 13 m 2 15,5 m 2 Συλλέκτης Ζεστό νερό Καλοριφέρ Ενδοδαπέδια θέρμανση Μίκτης νερού χρήσης Ηλιακός σταθμός Πετρέλαιο Φυσικό αέριο Βιομάζα Κρύο νερό Ηλιακός συσσωρευτής φρέσκου νερού

18 34 FS/2R ΣΥΣΣΩΡΕΥΤΕΣ ΦΡΕΣΚΟΥ ΝΕΡΟΥ Τεχνικά στοιχεία Max. θερμοκρασία λειτουργίας 110 C Max. πίεση λειτουργίας δοχείου 3 bar Max. πίεση λειτουργίας σωλήνα από ανοξείδωτο χάλυβα 6 bar Max. πίεση λειτουργίας της σωλήνας του λείου εναλλάκτη 10 bar Συνδέσεις λέβητα / θέρμανσης Rp 6/4 Συνδέσεις ζεστού νερού χρήσης Rp 1 Συνδέσεις παροχής δοχείου και βάνας αποστράγγισης Rp ½ Σύνδεση θερμομέτρου Rp ½ 500/2R 800/2R 1000S/2R 1250/2R 1500/2R 2000/2R Χωρητικότητα εξαγωγής και ποσότητα λήψης ζεστού νερού (απόκλιση +/- 5%) Μοναδική απόδοση παροχής (ζεστό νερό έως 38 C) με γεμάτο προσωρινό συσσωρευτή στους 60 C λίτρα Μοναδική απόδοση εξαγωγής (ζεστό νερό έως 38 C) με γεμάτο προσωρινό συσσωρευτή στους 55 C λίτρα Μοναδική απόδοση παροχής (ζεστό νερό έως 38 C) με γεμάτο προσωρινό συσσωρευτή στους 50 C λίτρα Διαφορά θερμοκρασίας ανάμεσα στον μισογεμάτο προσωρινό συσσωρευτή και το ζεστό νερό με ποσότητα λήψης ζεστού νερού 30 l/min C l/min C l/min C Τεχνικά στοιχεία Τύπος FS 500/2R FS 800/2R FS 1000S/2R FS 1250/2R FS 1500/2R FS 2000/2R Κωδικός Ονομαστική περιεκτικότητα [l] Ύψος χωρίς μόνωση [mm]* Ύψος με μόνωση [mm]* Διάμετρος χωρίς μόνωση [mm]* Διάμετρος με μόνωση [mm]* Κλίση [mm]* Βάρος [kg] * Όλες οι διαστάσεις κυμαίνονται εντός μιας περιοχής ανοχής +/- 3% ΜΌΝΩΣΗ ΑΠΌ ΠΟΛΥΕΣΤΕΡΙΚΈΣ ΊΝΕΣ ΓΙΑ ΣΥΣΣΩΡΕΥΤΉ ΦΡΈΣΚΟΥ ΝΕΡΟΎ Το εξωτερικό χιτώνιο αποτελείται από σκληρό πλαστικό φύλλο πάχους 1 mm από πολυστυρόλιο γκρι χρώματος. Το εσωτερικό μονωτικό χιτώνιο αποτελείται από πολυεστερικές ίνες. Συνολική μόνωση: Κατηγορία πυρκαγιάς B2, χωρίς FCKW και 100% ανακυκλώσιμο. Ιδιότητα Μέθοδος δοκιμής Τιμή Μονάδα Πυκνότητα - 12 kg/m Συμπεριφορά νέφους DIN B < 0,2 mg Εκπομπήφορμαλδεΰδης VDA 275 < 2 mg/kg Δοκιμή καύσης DIN < 100 mm/min Κατηγορία πυρκαγιάς DIN 4102 B2 - Κατηγορία πυρκαγιάς σε συνδυασμό DIN 4102 B2 - Θερμοκρασία συνεχούς σύνδεσης - max. 130 C. Χρώμα - λευκό - Θερμική αγωγιμότητα της μόνωσης - 0,041 W/mK Σπιράλ αγωγός Υλικό Ανοξείδωτος σπιράλ σωλήνας DIN (AISI 316L, V4A) Μέγ. πίεση λειτουργίας 6 bar Μήκος 19 m 24 m 24 m 24 m 29 m 34m Επιφάνεια (Σπιράλ αγωγός = 0,258 m²/m) 4,90 m² 6,19 m² 6,19 m² 6,19 m² 7,48 m² 8,77 m² Περιεκτικότητα 35 l 45 l 45 l 45 l 55 l 60 l Διαστάσεις Τύπος ISOVL-FS 375/1R ISOVL-FS 500/1R ISOVL-FS 800/1R ISO- VL-FS 1000S/1R ISOVL-FS 500/2R ISOVL-FS 800/2R ISO- VL-FS 1000S/2R ISOVL-FS 1250/2R ISOVL-FS 1500/2R ISO- VL-FS 2000/2R Κωδικός Διάμετρος 710 mm 850 mm 950 mm 990 mm 850 mm 950 mm 990 mm 1100 mm 1200 mm 1300 mm Πάχος 80 mm 100 mm 100 mm 100 mm 100 mm 100 mm 100 mm 100 mm 100 mm 100 mm Στοιχεία με ανοχή 5% Ηλιακός θερμικός εναλλάκτης επάνω/κάτω Υλικό Διάμετρος εξωτερικά Διάμετρος εσωτερικά Χάλυβας S 235 JR 33,7 mm 29,1 mm Συλλέκτης Ζεστό νερό Καλοριφέρ Ενδοδαπέδια θέρμανση Πάχος τοιχώματος 2,3 mm Μίκτης νερού χρήσης Μήκος 1,3 / 1,9 m² 1,6 / 2,3 m² 2,0 / 3,0 m² 2,3 / 3,4 m² 2,5 / 3,7 m² 2,8 / 4,2 m² Περιελίξεις (πλήθος) 13 / 18 m 15 / 22 m 19 / 28 m 22 / 32 m 24 / 35 m 27 / 40 m Περιεκτικότητα 8,6 / 12,0 l 10,0 / 14,6 l 12,6 / 18,6 l 14,6 / 21,2 l 16,0 / 23,3 l 18,0 / 26,6 l Μέγ. επιφάνεια συλλέκτη 10,5 m² 13 m² 15,5 m² 18 m² 21 m² 25,5 m² Ηλιακός σταθμός Πετρέλαιο Φυσικό αέριο Βιομάζα Κρύο νερό Ηλιακός συσσωρευτής φρέσκου νερού

19 36 FS/WP ΣΥΣΣΩΡΕΥΤΕΣ ΦΡΕΣΚΟΥ ΝΕΡΟΥ ΓΙΑ ΑΝΤΛΊΑ ΘΕΡΜΌΤΗΤΑΣ ΚΑΙ ΒΙΟΜΆΖΑ ΤΑΛΈΝΤΟ ΣΤΟΥΣ ΣΥΝΔΥΑΣΜΟΎΣ Ο συσσωρευτής φρέσκου νερού TiSUN FS/WP αποτελεί εγγύηση για ζεστό, καθαρό νερό και υποστηρίζει την ενδοδαπέδια θέρμανση κατά τη λειτουργία με μία αντλία θερμότητας. Χάρη στον κυματοειδή του σωλήνα από ανοξείδωτο χάλυβα το νερό αντικαθίσταται συνεχώς στα πλαίσια της αρχής της ροής (διαδικασία συνεχούς θέρμανσης) και δεν συλλέγεται για ώρες σε κάποιο δοχείο αποθέματος. Οι απώλειες θερμότητας ελαχιστοποιούνται με την πρωτοποριακή μόνωση από υλικό φλις του συσσωρευτή. Οι αποσβεστήρες ροής εισόδου αποτρέπουν την ανάμειξη μέσα στον συσσωρευτή στη διάρκεια της λειτουργίας θέρμανσης. Υγιεινή θέρμανση νερού χρήσης Ανάλογα με τις ανάγκες, λαμβάνεται το φρέσκο ζεστό νερό που έχει προετοιμαστεί από τον σπιράλ αγωγό και ρέει νέο νερό. Το κυματοειδές προφίλ του τοιχώματος αγωγού παράγει έντονους στροβιλισμούς κατά τη διέλευση του νερού και μια μεγάλη επιφάνεια εναλλάκτη, πολλαπλασιάζοντας έτσι την απόδοση του ζεστού νερού. Συμπληρωματική θέρμανση Ιδανική λύση για λειτουργία με αντλίες θερμότητας ή με τα συμβατικά συστήματα θέρμανσης αερίου/ λέβητα πετρελαίου. + + Υψηλή απόδοση νερού χρήσης χάρη στην υπερδιαστασιολογημένη μονάδα ετοιμασίας νερού χρήσης + + Υγιεινή ετοιμασία ζεστού νερού χρήσης με ειδικό κυματοειδή σωλήνα ανοξείδωτου χάλυβα + + Οι αποσβεστήρες ροής εισόδου αποτρέπουν την ανάμειξη μέσα στον συσσωρευτή + + Υπάρχει προετοιμασία για τη χρήση 2 ηλεκτρικών βιδωτών συστημάτων θέρμανσης (τροφοδοσία φωτοβολταϊκού συστήματος) Τεχνικά στοιχεία Τύπος FS 500/WP FS 800/WP FS 1000-S/WP FS 1250/WP Κωδικός Ονομαστική περιεκτικότητα [l] Όγκος αναμονής [l] Ύψος χωρίς μόνωση [mm]* Ύψος με μόνωση [mm]* Διάμετρος χωρίς μόνωση [mm]* Διάμετρος με μόνωση [mm]* Κλίση [mm]* Βάρος [kg] * Όλες οι διαστάσεις κυμαίνονται εντός μιας περιοχής ανοχής +/- 3% Ροή Ένταση πλευρά του λέβητα / θέρμανσης νερού Μεγ. Ρυθμός ροής χωρίς ανάμιξη της διαστρωμάτωσης 2,5 m 3 /h 3,0 m 3 /h 3,0 m 3 /h 3,0 m 3 /h Χαρακτηριστικά ζεστού νερού χρήσης του εναλλάκτη θερμότητας (Ανοξείδωτος σπιράλ σωλήνας)* Υλικό πρίζες , σπιράλ αγωγό Max. θερμοκρασία λειτουργίας 110 C Max. tank operating pressure Μήκος 24 m 29 m 29 m 34 m Επιφάνεια 6,19 m 2 7,48m 2 7,48 m 2 8,77 m 2 Περιεχόμενο 45 l 55 l 55 l 65 l Στοιχεία με ανοχή 5% Μοναδική απόδοση παροχής (Κρύο νερό 20 C, ζεστό νερό 45 C) Vερού χρήσης να 55 C θερμός ( Θερινή λειτουργία ) Ροή όγκου βρύση Μοναδική απόδοση παροχής με 45 C [l] 10 l/min. 230 l 340 l 380 l 600 l 20 l/min. 250 l 360 l 400 l 640 l 30 l/min. 200 l 330 l 390 l 600 l 40 l/min. 280 l 360 l 560 l ΣΥΣΣΩΡΕΥΤΕΣ με 55 C φορτωμένο Ροή όγκου βρύση Μοναδική απόδοση παροχής με 45 C [l] 10 l/min. 380 l 500 l 690 l 880 l 20 l/min. 420 l 560 l 740 l 960 l 30 l/min. 360 l 540 l 660 l 930 l 40 l/min. 480 l 620 l 920 l 6 bar Ζεστό νερό Ενδοδαπέδια θέρμανση Μίκτης νερού χρήσης Αποσβεστήρες ροής εισόδου αποτρέπουν την ανάμειξη της διαστρωμάτωσης 2 ζωνών στον συσσωρευτή Ηλιακός συσσωρευτής φρέσκου νερού Κρύο νερό Αντλία θερμότητας

20 38 FS/WP ΣΥΣΣΩΡΕΥΤΕΣ ΦΡΕΣΚΟΥ ΝΕΡΟΥ ΓΙΑ ΑΝΤΛΊΑ ΘΕΡΜΌΤΗΤΑΣ ΚΑΙ ΒΙΟΜΆΖΑ Τεχνικά στοιχεία Max. θερμοκρασία λειτουργίας 110 C Max. πίεση λειτουργίας δοχείου 3 bar Max. πίεση λειτουργίας σωλήνα από ανοξείδωτο χάλυβα 6 bar Συνδέσεις λέβητα / θέρμανσης Rp 6/4 Συνδέσεις ζεστού νερού χρήσης Rp 1 ΆΦΘΟΝΟ ΝΕΡΌ ΜΕ ΤΟΝ ΣΥΣΣΩΡΕΥΤΉ ΖΕΣΤΟΎ ΝΕΡΟΎ TISUN Αν θερμαίνεται αποκλειστικά νερό χρήσης με ηλιακή θερμική ενέργεια, η ιδανική επιλογή είναι ο συσσωρευτής ζεστού νερού TiSUN. Με την υψηλής ποιότητας επισμάλτωσή του ικανοποιεί τις πλέον αυστηρές προδιαγραφές της υγιεινής, ενώ ταυτόχρονα αποτελεί και μία αισθητική απόλαυση. BE-SSP-2R ΣΥΣΣΩΡΕΥΤΕΣ ΖΕΣΤΟΥ ΝΕΡΟΥ Συνδέσεις παροχής δοχείου και βάνας αποστράγγισης Rp ½ Σύνδεση θερμομέτρου Rp ½ ΜΌΝΩΣΗ ΑΠΌ ΠΟΛΥΕΣΤΕΡΙΚΈΣ ΊΝΕΣ ΓΙΑ ΣΥΣΣΩΡΕΥΤΉ ΦΡΈΣΚΟΥ ΝΕΡΟΎ FS/WP Το εξωτερικό χιτώνιο αποτελείται από σκληρό πλαστικό φύλλο πάχους 1 mm από πολυστυρόλιο γκρι χρώματος. Το εσωτερικό μονωτικό χιτώνιο αποτελείται από πολυεστερικές ίνες. Συνολική μόνωση: Κατηγορία πυρκαγιάς B2, χωρίς FCKW και 100% ανακυκλώσιμο. Τεχνικά στοιχεία Ιδιότητα Μέθοδος δοκιμής Τιμή Μονάδα Πυκνότητα - 12 kg/m Συμπεριφορά νέφους DIN B < 0,2 mg Εκπομπήφορμαλδεΰδης VDA 275 < 2 mg/kg Δοκιμή καύσης DIN < 100 mm/min Κατηγορία πυρκαγιάς DIN 4102 B2 - Κατηγορία πυρκαγιάς σε συνδυασμό DIN 4102 B2 - Ηλιακός θερμικός εναλλάκτης Με μεγάλη επιφάνεια εναλλαγής θερμότητας για γρήγορη θέρμανση Μόνωση σταθερής μορφής Φλις πολυεστερικών ινών με βέλτιστες τιμές θερμομόνωσης και 100% ανακυκλώσιμο. Κόμπακτ μορφή όλα τα εξαρτήματα TiSUN είναι τέλεια εναρμονισμένα μεταξύ τους Συμπληρωματική θέρμανση Ιδανική λύση για αέριο/πετρέλαιο, βιομάζα σε συνδυασμό με μία ηλιακή εγκατάσταση. + + Αποδοτικός συνδυασμός με ηλιακό συλλέκτη και συμπληρωματικό σύστημα θέρμανσης + + Ιδανικό σύστημα ειδικά για θέρμανση νερού χρήσης + + Υψηλής ποιότητας επισμάλτωση Θερμοκρασία συνεχούς σύνδεσης - max. 130 C. Χρώμα - λευκό - Θερμική αγωγιμότητα της μόνωσης - 0,041 W/mK Διαστάσεις Τύπος ISOVL- FS 500/WP ISOVL- FS 800/WP ISOVL- FS 1000-S/WP ISOVL- FS 1250/WP Κωδικός Διάμετρος 850 mm 950 mm 990 mm 1100 mm Πάχος 100 mm 100 mm 100 mm 100 mm

21 40 BE-SSP-2R ΣΥΣΣΩΡΕΥΤΕΣ ΖΕΣΤΟΥ ΝΕΡΟΥ Max. θερμοκρασία λειτουργίας της σωλήνας του λείου εναλλάκτη (ζεστό νερό, ηλιακό) Max. θερμοκρασία λειτουργίας του δοχείου (ζεστού νερού χρήσης) Πίεση σχεδιασμού (σωλήνα λείου εναλλάκτης, δοχείο) Max. πίεση εισόδου του ζεστού νερού χρήσης 110 C 95 C 10 bar 7,5 bar Συνδέσεις λέβητα / θέρμανσης G 1", R 1" Συνδέσεις ζεστού νερού χρήσης Αντιδιαβρωτική προστασία R 1 (με αποσβεστήρα ροής) Άμεση επισμάλτωση, εγκατάσταση ανοδίου μαγνησίου από πάνω ΜΌΝΩΣΗ ΑΠΌ ΠΟΛΥΕΣΤΕΡΙΚΈΣ ΊΝΕΣ ΓΙΑ ΗΛΙΑΚΌ ΣΥΣΣΩΡΕΥΤΉ BE-SSP-2R Τεχνικά στοιχεία Ιδιότητα Μέθοδος δοκιμής Τιμή Μονάδα Πυκνότητα - 12 kg/m Συμπεριφορά νέφους DIN B < 0,2 mg Εκπομπήφορμαλδεΰδης VDA 275 < 2 mg/kg Δοκιμή καύσης DIN < 100 mm/min Τεχνικά στοιχεία Τύπος BE-SSP-2R 200 BE-SSP-2R 300 BE-SSP-2R 400 BE-SSP-2R 500 BE-SSP-2R 750 BE-SSP-2R 1000 Κωδικός Ονομαστική περιεκτικότητα [l] 184 l 283 l 365 l 452 l 728 l 952 l Όγκος ετοιμότητας [l] 88 l 121 l 133 l 202 l 353 l 462 l Ύψος χωρίς μόνωση [mm]* mm 1959 mm Ύψος με μόνωση [mm]* 1432 mm 1794 mm 1591 mm 1921 mm 2043 mm 2070 mm Διάμετρος χωρίς μόνωση [mm]* mm 850 mm Διάμετρος με μόνωση [mm]* 540 mm 600 mm 700 mm 700 mm 950 mm 1050 mm μέτρηση Εισαγωγή * 540 mm 600 mm 700 mm 700 mm 850 mm 950 mm Κλίση [mm]* 1514 mm 1876 mm 1712 mm 2023 mm 2098 mm 2150 mm Βάρος [kg] 75 kg 116 kg 132 kg 149 kg 221 kg 272 kg * Όλες οι διαστάσεις κυμαίνονται εντός μιας περιοχής ανοχής +/- 3% Κατηγορία πυρκαγιάς DIN 4102 B2 - Κατηγορία πυρκαγιάς σε συνδυασμό DIN 4102 B2 - Θερμοκρασία συνεχούς σύνδεσης - max. 130 C Χρώμα - weiss - Θερμική αγωγιμότητα της μόνωσης - 0,041 W/mK Διαστάσεις Τύπος ISOVL-BE-SSP-2R 750 ISOVL-BE-SSP-2R 1000 Κωδικός Διάμετρος 950 mm 1000 mm Πάχος 100 mm 100 mm Χαρακτηριστικά του εναλλάκτη θερμότητας (σωλήνας λείου εναλλάκτη) Εναλλάκτης Θερμού νερού (πάνω Νο. 1/4) Επιφάνεια θέρμανσης 0,60 m² 0,80 m² 0,86 m² 1,08 m² 1,17 m² 1,37 m² Περιεχόμενο 4,20 l 5,50 l 5,99 l 7,57 l 8,15 l 9,60 l Ηλιακός εναλλάκτης(κάτω αρ. 11/12) Επιφάνεια θέρμανσης 0,99 m² 1,30 m² 1,70 m² 1,82 m² 1,90 m² 2,06 m² Περιεχόμενο 7,00 l 9,00 l 11,72 l 12,69 l 13,26 l 14,42 l Συνιστώμενη συλλεκτική επιφάνεια 6 m² 8 m² 10 m² 12 m² 14 m² 16 m² Ζεστό νερό Χαρακτηριστικά ζεστού νερού χρήσης Ζεστό νερό χρήσης (Νο 13/15) Απώλεια πίεσης ζεστού νερού χρήησης κατά τη διάρκεια συνεχούς παραγωγής 10 mbar 8 mbar 11 mbar 14 mbar 3 mbar 5 mbar Ονομαστικό φορτίο (T SP = 60 C. T CW = 10 C. T HW = 45 C) Συλλέκτης Μίκτης νερού χρήσης Ονομαστικό φορτίο στην κορυφή (stand-by εν μέρει θερμασμένο) Ονομαστικό φορτίο στο κάτω μέρος (πλήρως θερμασμένο δοχείο) 2,3 2,5 5,7 8,9 6,2 7,1 4,2 8,4 15,2 19,1 21,0 26,0 Ηλιακός σταθμός Πετρέλαιο Φυσικό αέριο Βιομάζα Αντλία θερμότητας Κρύο νερό Συσσωρευτής ζεστού νερού

22 42 PS/1R ΠΡΟΣΩΡΙΝΌΣ ΦΡΕΣΚΑΔΑ ΜΕ ΟΡΜΗ ΗΛΙΑΚΟΣ ΣΥΛΛΕΚΤΗΣ TISUN ΜΕ ΜΟΝΑΔΑ ΦΡΕΣΚΟΥ ΝΕΡΟΥ Η επιθυμητή θερμοκρασία του ζεστού νερού είναι χειροκίνητα ρυθμιζόμενη και χάρη σε μια πατενταρισμένη διαδικασία παρέχεται πάντα με ακρίβεια η σωστή θερμοκρασία. Είναι η ιδανική λύση για μονοκατοικίες έως τριώροφα κτήρια, αλλά μπορεί να έχει και ιδιαίτερα υψηλή απόδοση, εφόσον χρειαστεί. ΕΥΕΛΙΚΤΗ ΧΡΗΣΗ Ένας ενδιάμεσος συσσωρευτής είναι ένας συσσωρευτής θερμότητας, στον οποίο αποθηκεύεται ενδιάμεσα η ενέργεια του ήλιου και όλου του συστήματος θέρμανσης και μπορεί να αποδίδεται αναλόγως των αναγκών προς το σύστημα θέρμανσης (σώματα καλοριφέρ, ενδοδαπέδια/επίτοιχη θέρμανση). Ο ενδιάμεσος συσσωρευτής ο ίδιος δεν διαρρέεται συνεπώς μόνιμα αλλά αποθηκεύει την ενέργεια όλου του συστήματος. PS ΠΡΟΣΩΡΙΝΌΣ Ζωτικής σημασίας φρέσκο νερό Ο σταθμός φρέσκου νερού λειτουργεί σύμφωνα με την αρχή της διέλευσης, δηλ. από τη μονάδα διέρχεται πάντα τόσο πόσιμο νερό όσο απαιτείται την εκάστοτε χρονική στιγμή. Ελάχιστες σωληνώσεις Η μονάδα φρέσκου νερού τοποθετείται στο συσσωρευτή έτοιμη για κούμπωμα και προσαρμόζεται τέλεια σε αυτόν. Απόσβεση Ροης Εισόδουγια βέλτιστη διατήρηση της στρωματοποίησης. Κατασκευή που εξοικονομεί χώρο Η υψηλής ενεργειακής απόδοση θερμομόνωση φροντίζει για ελάχιστες απώλειες θερμότητας ενώ οι διαστάσεις διατηρούνται εξαιρετικά μικρές. Πλήρης ενέργεια ανά πάσα στιγμή Αν χρησιμοποιούνται ομοιόμορφες ποσότητες ζεστού νερού όλη τη μέρα, ο ενδιάμεσος συσσωρευτής TiSUN είναι η ιδανική λύση. Συμπληρωματική θέρμανση Συμπληρωματική θέρμανση Ιδανική λύση σε συνδυασμό με ηλιακή ενέργεια, αντλία θερμότητας, βιομάζα, πετρέλαιο ή αέριο. Ιδανική λύση σε συνδυασμό με ηλιακή ενέργεια, αντλίες θερμότητας, βιομάζα, πετρέλαιο ή αέριο (αποτελεί την άριστη λύση για κάθε σύστημα θέρμανσης). + + Άριστη υγιεινή χάρη στη θέρμανση συνεχούς ροής + + Γρήγοροι χρόνοι αντίδρασης χωρίς αρνητικές ή θετικές υπερβάσεις της ρυθμισμένης θερμοκρασίας + + Ελάχιστη δαπάνη για σωληνώσεις στον συσσωρευτή (ιδανική λύση για εξωτερική μονάδα φρέσκου νερού) + + Βελτιωμένη οικονομικότητα για κάθε σύστημα θέρμανσης (ηλιακή ενέργεια, βιομάζα, αντλία θερμότητας) + + Κατασκευή μικρών διαστάσεων με ελάχιστη απώλεια θερμότητας χάρη στην υψηλής ενεργειακής απόδοσης θερμομόνωση + + Ιδανική λύση σε συνδυασμό με τους συσσωρευτές TiSUN για αποθήκευση μεγάλων ποσοτήτων ζεστού νερού ΕΓΓΥΗΣΗ ΦΡΕΣΚΟΥ ΝΕΡΟΥ ΣΥΝΕΧΗΣ ΚΥΚΛΟΦΟΡΙΑ ΚΑΙ ΟΜΟΡΦΗ ΣΧΕΔΙΑΣΗ Ο ηλιακός συλλέκτης TiSUN με μονάδα φρέσκου νερού ξεχωρίζει από τις κορυφαίες ιδιότητές του: Χάρη στη μεγάλη απόδοσή του παρέχει πάντα φρέσκο ζεστό νερό ενώ ταυτόχρονα έχει πολύ ελκυστική σχεδίαση. Εγγυάται την παραγωγή ζεστού νερού σύμφωνα με την αρχή της διέλευσης οικονομία, ασφάλεια, μικρές διαστάσεις, ευκολία χρήσης ιδανικός για ένα έως τρία διαμερίσματα.

23 44 PS/1R ΠΡΟΣΩΡΙΝΌΣ Τεχνικά στοιχεία Τύπος PS/1R 500 PS/1R 800 PS/1R 1000 Κωδικός Ονομαστική περιεκτικότητα [l] Ύψος χωρίς μόνωση [mm]* Ύψος με μόνωση [mm]* Διάμετρος χωρίς μόνωση [mm]* Διάμετρος με μόνωση [mm]* Κλίση [mm]* Βάρος [kg] * Όλες οι διαστάσεις κυμαίνονται εντός μιας περιοχής ανοχής +/- 3% Τεχνικά στοιχεία Max. θερμοκρασία λειτουργίας 110 C Max. πίεση λειτουργίας δοχείου Συνδέσεις λέβητα / θέρμανσης 3 bar FWM συνδέσεις Rp 1 Συνδέσεις παροχής δοχείου και βάνας αποστράγγισης Rp 6/4 (εν μέρει με απορροφητήρα εισροή) Rp ½ Σύνδεση θερμομέτρου Rp ½ ΜΟΝΆΔΑ ΦΡΈΣΚΟΥ ΝΕΡΟΎ Η μονάδα φρέσκου νερού εγγυάται μόνιμα φρέσκο και υγιεινό ζεστό νερό. Το νερό παρέχεται άμεσα και χωρίς θερμοκρασιακές διακυμάνσεις σε όση ποσότητα χρειάζεται. Τα υψηλής ποιότητας εξαρτήματα, καθώς και η προστασία από το σχηματισμό αλάτων λόγω θερμότητας διασφαλίζουν τη μεγάλη διάρκεια ζωής. Πλεονεκτήματα του προϊόντος: εμποδίζει το σχηματισμό λεγιονέλλας, ταχύτατοι χρόνοι αντίδρασης, τοποθέτηση σε συσσωρευτή ή επιτοίχια τοποθέτηση, για 1 έως 3 νοικοκυριά, χωριζόμενη σύνδεση συστήματος με πλακέ στεγανοποίηση, υψηλές ποσότητες λήψης χάρη στο μεγάλο εναλλάκτη θερμότητας. Τεχνική περιγραφή Κωδικός Μέγιστη απόδοση λήψης Αντλία φόρτωσης Αριθμός στροφών Κατανάλωση ισχύος Ονομαστικό ρεύμα Μέγ. πίεση λειτουργίας κυκλώματος φρέσκου νερού Μέγ. πίεση λειτουργίας κυκλώματος νερού προσωρινού συσσωρευτή Επικάλυψη Βάρος Θερμοκρασίες 30 l/min 230 V (50 Hz) 2200 σ.α.λ. 95 W 0,4 A 10 bar 3 bar EPP 20 kg ελάχ. μέγ. Περιβάλλον 2 C - 40 C Νερό προσωρινού συσσωρευτή 2 C - 95 C Συνδέσεις Κρύο νερό Ζεστό νερό Παροχή συσσωρευτή Επιστροφή συσσωρευτή Κυκλοφορία G1" IG G1" IG G1" AG G1" AG G½" IG Ηλιακός θερμικός εναλλάκτης Υλικό Χάλυβας S 235 JR Διάμετρος εξωτερική 33,7 mm Διάμετρος εσωτερική 29,1 mm Πάχος τοιχώματος 2,3 mm Επιφάνεια λείου αγωγού 1,9 m² 2,5 m² 3,1 m² Μήκος 18 m 24 m 29 m Περιελίξεις (πλήθος) Συνολικό ύψος 800 mm 1000 mm 1100 mm Μέση διάμετρος των περιελίξεων 400 mm 450 mm 500 mm Περιεχόμενο 16,44 l 22 l 26,5 l Μέγ. συνιστώμενη επιφάνεια συλλέκτη 10,5 m² 13 m² 15,5 m² Ποσότητες εξαγωγής και απόδοση λήψης ζεστού νερού (απόκλιση +/- 5 %) πλήρης φόρτωση μοναδική παροχή (ζεστό νερό 40 C) με γεμάτο προσωρινό συσσωρευτή στους 60 C 385 l 555 l 720 l μοναδική παροχή (ζεστό νερό 40 C) με γεμάτο προσωρινό συσσωρευτή στους 55 C 310 l 460 l 590 l μοναδική παροχή (ζεστό νερό 40 C) με γεμάτο προσωρινό συσσωρευτή στους 50 C 250 l 360 l 470 l μερική φόρτωση μοναδική παροχή (ζεστό νερό 40 C) με γεμάτο προσωρινό συσσωρευτή στους 60 C 243 l 353 l 459 l μοναδική παροχή (ζεστό νερό 40 C) με γεμάτο προσωρινό συσσωρευτή στους 55 C 191 l 278 l 360 l μοναδική παροχή (ζεστό νερό 40 C) με γεμάτο προσωρινό συσσωρευτή στους 50 C 138 l 202 l 262 l ΜΌΝΩΣΗ ΑΠΌ ΠΟΛΥΕΣΤΕΡΙΚΈΣ ΊΝΕΣ ΓΙΑ ΠΡΟΣΩΡΙΝΌ ΣΥΣΣΩΡΕΥΤΉ PS/1R Μόνωση από πολυεστερικές ίνες 3 τμημάτων, 100 mm; 1mm με εξωτερικό μανδύα από πολυστυρόλιο με πάχος 1,2 mm γκρι χρώματοςεγγυημένες βέλτιστες θερμομονωτικές ιδιότητες, μόνωση κατηγορίας πυρκαγιάς B2, χωρίς FCK W και 100 % ανακυκλώσιμο. Διαστάσεις Τύπος ISOVL PS/1R 500 ISOVL PS/1R 800 ISOVL PS/1R 1000S Κωδικός Διάμετρος 850 mm 950 mm 1050 mm Πάχος 100 mm Συλλέκτης Ηλιακός σταθμός Ζεστό νερό Κρύο νερό Ιδιότητα Μέθοδος δοκιμής Τιμή Μονάδα Πυκνότητα - 12 kg/m 3 Συμπεριφορά νέφους DIN B < 0,2 mg Εκπομπήφορμαλδεΰδης VDA 275 < 2 mg/kg Δοκιμή καύσης DIN < 100 mm/ελάχ Κατηγορία πυρκαγιάς DIN 4102 B2 - Κατηγορία πυρκαγιάς σε συνδυασμό Θερμοκρασία συνεχούς σύνδεσης DIN 4102 B2 - - μέγ. 130 C Χρώμα - λευκό - Θερμική αγωγιμότητα της μόνωσης Καλοριφέρ Μονάδα φρέσκου νερού Ενδοδαπέδια θέρμανση - 0,041 W/mK Πετρέλαιο Φυσικό αέριο Βιομάζα Αντλία θερμότητας Ηλιακός συσσωρευτής

24 46 PS ΠΡΟΣΩΡΙΝΌΣ Τεχνικά στοιχεία Τύπος PS 500 PS 800 PS 1000B PS 1000S PS 1250 PS 1500 PS 2000 PS 2500 PS 3000 PS 4000 PS 5000 Τεχνικά στοιχεία Max. θερμοκρασία λειτουργίας 110 C Κωδικός Max. πίεση λειτουργίας δοχείου 3 bar Ονομαστική περιεκτικότητα [l] Ύψος χωρίς μόνωση [mm]* Ύψος με μόνωση [mm]* Διάμετρος χωρίς μόνωση [mm]* Συνδέσεις λέβητα / θέρμανσης Rp 1½ Συνδέσεις παροχής δοχείου και βάνας αποστράγγισης Σύνδεση θερμομέτρου Rp ½ Rp ½ (εν μέρει με απορροφητήρα εισροή) Διάμετρος με μόνωση [mm]* Κλίση [mm]* Βάρος [kg] * Όλες οι διαστάσεις κυμαίνονται εντός μιας περιοχής ανοχής +/- 3% ΜΌΝΩΣΗ ΑΠΌ ΠΟΛΥΕΣΤΕΡΙΚΈΣ ΊΝΕΣ ΓΙΑ ΠΡΟΣΩΡΙΝΌ ΣΥΣΣΩΡΕΥΤΉ PS Μόνωση από πολυεστερικές ίνες 3 τμημάτων, 100 mm; 1mm με εξωτερικό μανδύα από πολυστυρόλιο με πάχος 1,2 mm γκρι χρώματος (RAL 9022), συναρμολόγηση του μανδύα με κλιπ ασφάλισης, συμπ. μόνωσης καπακιού και πυθμένα. Εγγυημένες βέλτιστες θερμομονωτικές ιδιότητες, μόνωση κατηγορίας πυρκαγιάς B2, χωρίς FCK W και 100 % ανακυκλώσιμο. Διαστάσεις Τύπος ISOVL PS 500 ISOVL PS 800 ISOVL PS 1000 B ISOVL PS 1000 S Κωδικός Διάμετρος 850 mm 950 mm 1050 mm 990 mm 1100 mm 1200 mm 1300 mm 1500 mm 1470 mm 1820 mm 1820 mm Πάχος 100 mm 100 mm 110 mm ISOVL PS 1250 ISOVL PS 1500 ISOVL PS 2000 ISOVL PS 2500 ISOVL PS 3000 ISOVL PS 4000 ISOVL PS 5000 Ιδιότητα Μέθοδος δοκιμής Τιμή Μονάδα Πυκνότητα - 12 kg/m 3 Συμπεριφορά νέφους DIN B < 0,2 mg Εκπομπήφορμαλδεΰδης VDA 275 < 2 mg/kg Δοκιμή καύσης DIN < 100 mm/min Κατηγορία πυρκαγιάς DIN 4102 B2 - Κατηγορία πυρκαγιάς σε συνδυασμό Θερμοκρασία συνεχούς σύνδεσης DIN 4102 B2 - - max. 130 C Χρώμα - λευκό - Θερμική αγωγιμότητα της μόνωσης - 0,041 W/mK Συλλέκτης Ζεστό νερό Καλοριφέρ Ενδοδαπέδια θέρμανση Προσωρινός συσσωρευτής Μίκτης νερού χρήσης Ηλιακός σταθμός Πετρέλαιο Φυσικό αέριο Βιομάζα Αντλία θερμότητας Κρύο νερό Ηλιακός στρωματοποιημένος συσσωρευτής Pro-Clean

25 48 ΣΕΤ ΗΛΙΑΚΏΝ ΣΥΣΤΗΜΆΤΩΝ SWS ΣΕΤ ΉΛΙΑΚΟΎ ΣΎΣΤΉΜΑΤΟΣ ΖΕΣΤΟΎ ΝΕΡΟΎ ΑΠΟΛΑΎΣΤΕ ΤΟ ΜΠΑΝΙΟ ΣΑΣ ΜΕ ΗΛΙΑΚΉ ΕΝΈΡΓΕΙΑ Το σετ ζεστού νερού ηλιακής ενέργειας SWS είναι το ιδανικό κόμπακτ μοντέλο για χρήση της δωρεάν ηλιακής ενέργειας για παραγωγή ζεστού νερού. Ακόμη κι όταν ο ήλιος δεν λάμπει, έχετε άφθονο ζεστό νερό. Κατά τη θέρμανση νερού χρήσης μέσω ηλιοθερμίας, ο συσσωρευτής ηλιακής ενέργειας υποστηρίζει ιδανικά τους συλλέκτες και τη συμπληρωματική θέρμανση. Αποτελεί εγγύηση για γρήγορο ζέσταμα και μικρές απώλειες θερμότητας. Μέγιστη υγιεινή εγγυημένα! + + Ιδανική σύνθεση + + Μέγιστη ενεργειακή απόδοση (έως και 60 %) + + Γρήγορη εγκατάσταση Quick-Fix, ήδη προεγκατεστημένη & έτοιμη για σύνδεση + + Ενσωμάτωση, προσθήκη από πάνω και εγκατάσταση σε εξωτερικό χώρο το σύστημα ενδείκνυται για όλα τα ήδη στέγης + + Διατίθεται επιπλέον πλήθος διαφορετικών υλικών στερέωσης συλλέκτη και σωληνώσεων χρόνια εγγύηση για συλλέκτες με το πανευρωπαϊκό πιστοποιητικό Solar Keymark χρόνια εγγύηση για τους συσσωρευτές + + Μεγάλη διάρκεια ζωής των προϊόντων TiSUN χάρη στη στιβαρή κατασκευή και τα υλικά ΣΥΣΤΑΤΙΚΆ ΣΤΟΙΧΕΊΑ ΣΎΣΣΩΡΕΎΤΕΣ ΖΕΣΤΟΎ ΝΕΡΟΎ BE-SSP-2R A Αρθρωτός συλλέκτης PFM-S 2,01/2,55 (κατακόρυφα) ή PFM-W 2,01/2,55 (οριζόντια) + + Εύκολη εγκατάσταση των συλλεκτών (Plug & Flow) και κατάλληλο για διάφορα συστήματα στερέωσης (μέσα στη στέγη, επάνω στη στέγη, παράλληλη και ανεξάρτητη εγκατάσταση). + + Υψηλός βαθμός επενέργειας με πιστοποιητικά ελέγχου + + Πολύ στιβαρή και ανθεκτική κατασκευή Ηλιακός συσσωρευτής BE-SSP-2R συμπερ. μόνωσης + + Εμαγιέ, με θερμικό εναλλάκτη επάνω και ηλιακό θερμικό εναλλάκτη στην κατώτερη, ψυχρή ζώνη, με μεγάλη επιφάνεια για τη γρήγορη θέρμανση του ζεστού νερού + + Ηλιακός συσσωρευτής με πολύ χαμηλές απώλειες θερμότητας και ταχύτατο χρόνο τοποθέτησης (έως 500 λίτρα σκληρό αφρώδες υλικό, σταθερά διογκωμένο, από 500 λίτρα με μόνωση από πολυεστερικές ίνες) Μίκτης νερού χρήσης BMV Ηλιακός σταθμός SFRE 25 για εγκατάσταση σε τοίχο ή δοχείο Ηλιακός σταθμός μονού κυκλώματος με μονάδα ηλιακού ελέγχου Simplex, τυπική αντλία και μετρητή ροής + + Συμπαγής θερμομόνωση TiSUN EPP με ενσωματωμένη μονάδα ελέγχου + + Συμπ. ηλιακό δοχείο διαστολής με το αντίστοιχο σετ σύνδεσης + + Προαιρετικά διαθέσιμη μέτρηση θερμότητας (με συσκευή μέτρησης ρυθμού ροής. Δεν περιλαμβάνεται στο σετ) 4B 4C 5 Ηλιακός σταθμός SFR 25 για εγκατάστασης σε τοίχο ή δοχείο Ηλιακός σταθμός διπλού κυκλώματος με μονάδα ηλιακού ελέγχου Simplex, τυπική αντλία και μετρητή ροής. + + Συμπαγής θερμομόνωση TiSUN EPP με ενσωματωμένη μονάδα ελέγχου + + Συμπ. ηλιακό δοχείο διαστολής με το αντίστοιχο σετ σύνδεσης + + Προαιρετικά διαθέσιμος μετρητής ποσότητας θερμότητας (με όργανο μέτρησης όγκου. Δεν συμπεριλαμβάνονται στο σετ) Ηλιακός σταθμός SSR 25 για τοποθέτηση σε τοίχο ή δοχείο Ηλιακός σταθμός διπλού κυκλώματος με μονάδα ηλιακού ελέγχου Duplex, τυπική αντλία και αισθητήρα ροής. + + Συμπαγής θερμομόνωση TiSUN EPP με ενσωματωμένη μονάδα ελέγχου + + Συμπ. ηλιακό δοχείο διαστολής με το αντίστοιχο σετ σύνδεσης + + Συμπ. Μετρητής ποσότητας θέρμότητας χρησιμοποιώντας ενσωματωμένο αισθητήρα VFS + + Συμπ. φρένο βαρύτητας και εξαέρωσης στην ηλιακή ροή προς τα εμπρός Αντιψυκτικό συμπύκνωμα Ηλιακό Δοχείο διαστολής NEO με μέτρηση ποσών θερμότητας 1 Συλλέκτης Ζεστό νερό 3 Μίκτης νερού χρήσης Ηλιακός σταθμός 4 Πετρέλαιο Φυσικό αέριο Βιομάζα Αντλία θερμότητας Κρύο νερό 2 Συσσωρευτής ζεστού νερού

26 50 ΣΕΤ ΗΛΙΑΚΏΝ ΣΥΣΤΗΜΆΤΩΝ SHS ΣΕΤ ΉΛΙΑΚΟΎ ΣΎΣΤΉΜΑΤΟΣ ΘΕΡΜΑΝΣΉΣ ΘΈΡΜΑΝΣΗ ΧΩΡΊΣ ΆΓΧΟΣ Με εξοικονόμηση έως και 80 %, το σετ θέρμανσης ηλιακής ενέργειας της εταιρείας μας αποτελεί μία ιδιαίτερα ενεργειακά αποδοτική λύση, όταν η θέρμανση πρέπει να τροφοδοτείται από ηλιακή ενέργεια. Σημαντικό επιπλέον όφελος: Ο χαμηλός ετήσιος λογαριασμός σας της θέρμανσης! + + Ιδανική σύνθεση + + Μέγιστη ενεργειακή απόδοση (έως και 60 %) + + Γρήγορη εγκατάσταση Quick-Fix, ήδη προεγκατεστημένη & έτοιμη για σύνδεση + + Ενσωμάτωση, προσθήκη από πάνω και εγκατάσταση σε εξωτερικό χώρο το σύστημα ενδείκνυται για όλα τα ήδη στέγης + + Διατίθεται επιπλέον πλήθος διαφορετικών υλικών στερέωσης συλλέκτη και σωληνώσεων χρόνια εγγύηση για συλλέκτες με το πανευρωπαϊκό πιστοποιητικό Solar Keymark χρόνια εγγύηση για τους συσσωρευτές + + Μεγάλη διάρκεια ζωής των προϊόντων TiSUN χάρη στη στιβαρή κατασκευή και τα υλικά ΉΛΙΑΚΟΎ ΣΎΣΤΉΜΑΤΟΣ ΘΕΡΜΑΝΣΉΣ ΗΛΙΑΚΟΎΣ ΣΥΣΣΩΡΕΥΤΈΣ PRO-CLEAN 1 2 Αρθρωτός συλλέκτης PFM-S 2,55 (κατακόρυφα) ή PFM-W 2,55 (οριζόντια) + + Εύκολη εγκατάσταση των συλλεκτών (Plug & Flow) και κατάλληλο για διάφορα συστήματα στερέωσης (μέσα στη στέγη, επάνω στη στέγη, παράλληλη και ανεξάρτητη εγκατάσταση). + + Υψηλός βαθμός επενέργειας με πιστοποιητικά ελέγχου + + Πολύ στιβαρή και ανθεκτική κατασκευή ηλιακούς συσσωρευτές Pro-Clean Premium, συμπερ. μόνωσης και Σφαιρικός εναλλάκτης + + Πατενταρισμένη στρωματοποιημένο σύστημα φόρτισης + + Βέλτιστη χρήση της ηλιακής ενέργειας για ζεστό νερό και θέρμανση + + Απλή αρχή λειτουργίας χωρίς δαπανηρή τεχνολογία (αρχή λειτουργίας βαρύτητας) = Μεγάλη διάρκεια ζωής + + Υγιεινή ετοιμασία ζεστού νερού χρήσης με ειδικό κυματοειδή σωλήνα ανοξείδωτου χάλυβα 3 4 Μίκτης νερού χρήσης BMV SSRH 25/50 ηλιακός σταθμός για τοποθέτηση σε τοίχο Ηλιακός σταθμός διπλού κυκλώματος με μονάδα ηλιακού ελέγχου Duplex, αντλία HE και αισθητήρα ροής, + + με μια αντλία υψηλής απόδοσης -> ErP-ready + + Συμπαγής θερμομόνωση TiSUN EPP με ενσωματωμένη μονάδα ελέγχου + + Συμπ. ηλιακό δοχείο διαστολής με το αντίστοιχο σετ σύνδεσης + + Συμπ. μέτρησης θερμότητας χρησιμοποιώντας ενσωματωμένο αισθητήρα VFS + + Συμπ. ηλεκτρονικά συστήματα ελέγχου ταχύτητας για βελτιστοποιημένη λειτουργία + + Συμπ. φρένο βαρύτητας και εξαέρωσης στη προσαγωγή ηλιακού κυκλώματος 5 Αντιψυκτικό συμπύκνωμα Ηλιακό Δοχείο διαστολής 4 1 Ηλιακός σταθμός Συλλέκτης BMV 2 3 Ζεστό νερό Κρύο νερό Ηλιακός στρωματοποιημένος συσσωρευτής Pro-Clean Καλοριφέρ Ενδοδαπέδια θέρμανση Πετρέλαιο Φυσικό αέριο Βιομάζα Αντλία θερμότητας Πλεονεκτήματα SHS Pro Clean + + με μέτρηση ποσών θερμότητας + + με αντλία εξοικονόμησης ενέργειας υψηλής απόδοσης + + απλή αξιοποίηση της ηλιακής ενέργειας για ζεστό νερό και θέρμανση + + προτεραιοτήτα ηλιακού για την ταχύτερη παραγωγή ζεστού νερού + + θέρμανση φρέσκου νερού χωρίς μικρόβια χρησιμοποιώντας ένα ειδικό κυματοειδή σωλήνα από ανοξείδωτο χάλυβα + + σχεδιασμός εξοικονόμησης χώρου + + δυνατότητα θερμανσης με όλα τα συμβατικά συστήματα θέρμανσης

27 52 ΣΕΤ ΗΛΙΑΚΏΝ ΣΥΣΤΗΜΆΤΩΝ SHS ΣΕΤ ΉΛΙΑΚΟΎ ΣΎΣΤΉΜΑΤΟΣ ΘΕΡΜΑΝΣΉΣ ΣΥΣΤΑΤΙΚΆ ΣΤΟΙΧΕΊΑ ΜΕ ΗΛΙΑΚΌ ΣΥΣΣΩΡΕΥΤΉ ΦΡΈΣΚΟΥ ΝΕΡΟΎ FS/1R ΉΛΙΑΚΟΣ ΣΤΡΩΜΑΤΟΠΟΙΉΜΕΝΟΣ ΣΎΣΣΩΡΕΎΤΉΣ PS/1R ΜΕ ΜΟΝΑΔΑ ΦΡΕΣΚΟΎ ΝΕΡΟΎ 1 Αρθρωτός συλλέκτης PFM-S 2,55 (κατακόρυφα) ή PFM-W 2,55 (οριζόντια) + + Εύκολη εγκατάσταση των συλλεκτών (Plug & Flow) και κατάλληλο για διάφορα συστήματα στερέωσης (μέσα στη στέγη, επάνω στη στέγη, παράλληλη και ανεξάρτητη εγκατάσταση). + + Υψηλός βαθμός επενέργειας με πιστοποιητικά ελέγχου + + Πολύ στιβαρή και ανθεκτική κατασκευή 1 Αρθρωτός συλλέκτης PFM-S 2,55 (κατακόρυφα) ή PFM-W 2,55 (οριζόντια) + + Εύκολη εγκατάσταση των συλλεκτών (Plug & Flow) και κατάλληλο για διάφορα συστήματα στερέωσης (μέσα στη στέγη, επάνω στη στέγη, παράλληλη και ανεξάρτητη εγκατάσταση). + + Υψηλός βαθμός επενέργειας με πιστοποιητικά ελέγχου + + Πολύ στιβαρή και ανθεκτική κατασκευή 2 Ηλιακός συσσωρευτής φρέσκου νερού FS/1R, συμπερ. μόνωσης, + + Κόμπακτ, πολυλειτουργικός ηλιακός συσσωρευτής για νερό χρήσης και θέρμανση με ηλιακό θερμικό εναλλάκτη + + Ηλιακός εναλλάκτης στην κατώτερη, ψυχρή ζώνη με πολύ μεγάλη επιφάνεια + + Υγιεινή θέρμανση νερού χρήσης μέσω ειδικού ανοξείδωτου σπιράλ αγωγού σε διεργασία διέλευσης 2 Ηλιακός στρωματοποιημένος συσσωρευτής PS/1R + + Κόμπακτ σύστημα ηλιακού συσσωρευτή για θέρμανση με ηλιακό θερμικό εναλλάκτη + + Μεγάλης επιφάνειας ηλιακός εναλλάκτης στην κατώτερη, ψυχρή ζώνη + + Δυνατότητα τοποθέτησης του ηλιακού σταθμού ή του σταθμού φρέσκου νερού Μίκτης νερού χρήσης BMV Ηλιακός σταθμός SSR 25 για τοποθέτηση σε τοίχο ή δοχείο Ηλιακός σταθμός διπλού κυκλώματος με μονάδα ηλιακού ελέγχου Duplex, τυπική αντλία και αισθητήρα ροής. + + Συμπαγής θερμομόνωση TiSUN EPP με ενσωματωμένη μονάδα ελέγχου + + Συμπ. ηλιακό δοχείο διαστολής με το αντίστοιχο σετ σύνδεσης + + Συμπ. Μετρητής ποσότητας θέρμότητας χρησιμοποιώντας ενσωματωμένο αισθητήρα VFS + + Συμπ. φρένο βαρύτητας και εξαέρωσης στην ηλιακή ροή προς τα εμπρός Αντιψυκτικό συμπύκνωμα Ηλιακό Δοχείο διαστολής με μέτρηση ποσών θερμότητας Μονάδα φρέσκου νερού FWM + + Κόμπακτ μονάδα φρέσκου νερού για υγιεινή προετοιμασία ζεστού νερού + + Δυνατότητα υψηλών ποσοτήτων λήψης χάρη στο μεγάλο εναλλάκτη θερμότητας + + Η γρήγορη ρύθμιση της θερμοκρασίας εμποδίζει το σχηματισμό αλάτων λόγω θερμότητας + + Για τοποθέτηση σε συσσωρευτή και επιτοίχια τοποθέτηση + + Προαιρετική αντλία κυκλοφορίας απευθείας σύνδεσης Ηλιακός σταθμός SFR 25 για εγκατάστασης σε τοίχο ή δοχείο Ηλιακός σταθμός διπλού κυκλώματος με μονάδα ηλιακού ελέγχου Simplex, τυπική αντλία και μετρητή ροής. + + Συμπαγής θερμομόνωση TiSUN EPP με ενσωματωμένη μονάδα ελέγχου + + Συμπ. ηλιακό δοχείο διαστολής με το αντίστοιχο σετ σύνδεσης + + Προαιρετικά διαθέσιμος μετρητής ποσότητας θερμότητας (με όργανο μέτρησης όγκου. Δεν συμπεριλαμβάνονται στο σετ) Αντιψυκτικό συμπύκνωμα Ηλιακό Δοχείο διαστολής NEO 1 Συλλέκτης BMV 3 Ζεστό νερό Καλοριφέρ Ενδοδαπέδια θέρμανση 1 Συλλέκτης Ζεστό νερό Κρύο νερό Καλοριφέρ Ενδοδαπέδια θέρμανση Ηλιακός σταθμός 4 Πετρέλαιο Φυσικό αέριο Βιομάζα Ηλιακός σταθμός 4 3 Μονάδα φρέσκου νερού Πετρέλαιο Φυσικό αέριο Βιομάζα Αντλία θερμότητας Κρύο νερό 2 Ηλιακός συσσωρευτής φρέσκου νερού 2 Ηλιακός συσσωρευτής

28 54 ΣΕΤ ΗΛΙΑΚΏΝ ΣΥΣΤΗΜΆΤΩΝ SFS ΣΕΤ ΉΛΙΑΚΟΎ ΣΎΣΤΉΜΑΤΟΣ ΖΕΣΤΟΎ ΝΕΡΟΎ Εγκαταστάσεις νερού χρήσης με αποκεντρωμένη προετοιμασία ζεστού νερού χωρίς μικρόβια. Οι υψηλότερες θερμοκρασίες λειτουργίας του ζεστού νερού επιτρέπουν την καλύτερη αξιοποίηση της ηλιακής ακτινοβολίας σε σχέση με τα συστήματα λέβητα. Η θέρμανση νερού χρήσης πραγματοποιείται με υγιεινό τρόπο με βάση την αρχή της διέλευσης και δεν χρειάζεται συντήρηση. Εν μέρει ηλιακή θέρμανση χώρων σε χώρες με ηλιακή ακτινοβολία πάνω από 1000 W/m². + + Ιδανική σύνθεση + + Μέγιστη ενεργειακή απόδοση (έως και 60 %) + + Γρήγορη εγκατάσταση Quick-Fix, ήδη προεγκατεστημένη & έτοιμη για σύνδεση + + Ενσωμάτωση, προσθήκη από πάνω και εγκατάσταση σε εξωτερικό χώρο το σύστημα ενδείκνυται για όλα τα ήδη στέγης + + Διατίθεται επιπλέον πλήθος διαφορετικών υλικών στερέωσης συλλέκτη και σωληνώσεων χρόνια εγγύηση για συλλέκτες με το πανευρωπαϊκό πιστοποιητικό Solar Keymark χρόνια εγγύηση για τους συσσωρευτές + + Μεγάλη διάρκεια ζωής των προϊόντων TiSUN χάρη στη στιβαρή κατασκευή και τα υλικά ΣΥΣΤΑΤΙΚΆ ΣΤΟΙΧΕΊΑ ΜΕ ΗΛΙΑΚΌ ΣΥΣΣΩΡΕΥΤΉ ΦΡΈΣΚΟΥ ΝΕΡΟΎ FS/1R 1 2 Αρθρωτός συλλέκτης PFM-S 2,01 (κατακόρυφα) ή PFM-W 2,01 (οριζόντια) + + Εύκολη εγκατάσταση των συλλεκτών (Plug & Flow) και κατάλληλο για διάφορα συστήματα στερέωσης (μέσα στη στέγη, επάνω στη στέγη, παράλληλη και ανεξάρτητη εγκατάσταση). + + Υψηλός βαθμός επενέργειας με πιστοποιητικά ελέγχου + + Πολύ στιβαρή και ανθεκτική κατασκευή Ηλιακός συσσωρευτής φρέσκου νερού FS/1R, συμπερ. μόνωσης + + Κόμπακτ, πολυλειτουργικός ηλιακός συσσωρευτής για νερό χρήσης και θέρμανση με ηλιακό θερμικό εναλλάκτη + + Ηλιακός εναλλάκτης στην κατώτερη, ψυχρή ζώνη με πολύ μεγάλη επιφάνεια + + Υγιεινή θέρμανση νερού χρήσης μέσω ειδικού ανοξείδωτου σπιράλ αγωγού σε διεργασία διέλευσης Μίκτης νερού χρήσης BMV Ηλιακός σταθμός SFR 25 για εγκατάστασης σε τοίχο ή δοχείο Ηλιακός σταθμός διπλού κυκλώματος με μονάδα ηλιακού ελέγχου Simplex, τυπική αντλία και μετρητή ροής. + + Συμπαγής θερμομόνωση TiSUN EPP με ενσωματωμένη μονάδα ελέγχου + + Συμπ. ηλιακό δοχείο διαστολής με το αντίστοιχο σετ σύνδεσης + + Προαιρετικά διαθέσιμος μετρητής ποσότητας θερμότητας (με όργανο μέτρησης όγκου. Δεν συμπεριλαμβάνονται στο σετ) Αντιψυκτικό συμπύκνωμα Ηλιακό Δοχείο διαστολής NEO 1 Συλλέκτης Ζεστό νερό BMV 3 Ηλιακός σταθμός 4 Πετρέλαιο Φυσικό αέριο Βιομάζα Αντλία θερμότητας Κρύο νερό 2 Ηλιακός συσσωρευτής φρέσκου νερού

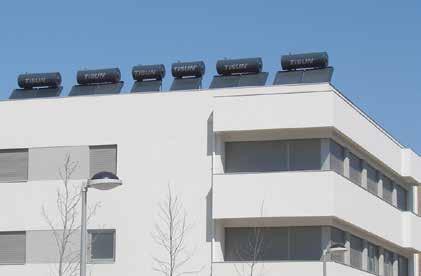

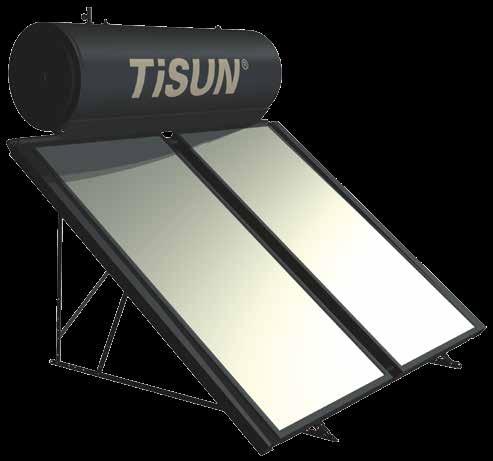

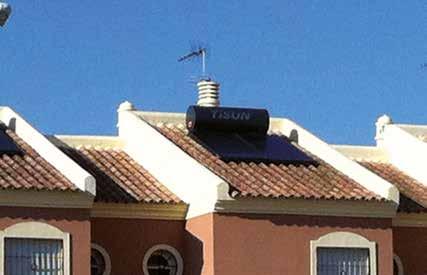

29 56 ΣΎΣΤΗΜΑ ΘΕΡΜΟΣΙΦΩΝΙΣΜΟΎ Solar Keymark ΑΠΛΉ ΚΑΙ ΑΠΟΔΟΤΙΚΉ ΠΑΡΑΓΩΓΉ ΖΕΣΤΟΎ ΝΕΡΟΎ Το σύστημα θερμοσίφωνα καλύπτει ανάγκες ζεστού νερού έως και 500 λίτρων ημερησίως. Επωφεληθείτε από τη γρήγορη εγκατάσταση, την ελάχιστη συντήρηση και την υψηλή ενεργειακή απόδοση. Ενδείκνυται ιδιαίτερα σε περιοχές με λίγο παγετό. Αυτό το σύστημα λειτουργεί σύμφωνα με την θεωρητική αρχή του θερμοσιφωνισμού, το οποίο σημαίνει ότι όλη η μεταβίβαση της θερμότητας εκτελείται χωρίς αντλία και η ρύθμιση γίνεται με φυσική μετάδοση. Το ηλιακό υγρό που θερμαίνεται στον συλλέκτη ανεβαίνει και μεταβιβάζει τη θερμότητα μέσω συστήματος διπλού χιτωνίου υψηλής απόδοσης στο πόσιμο νερό του εμαγιέ συσσωρευτή, με χρήση ανοδικού σωλήνα ώστε να επιτυγχάνεται η βέλτιστη στρωματοποίηση. Το σύστημα θερμοσίφωνα διατίθεται σε τρεις διαφορετικές παραλλαγές, οι οποίες διακρίνονται για τους με υψηλή επιλεκτικότητα επιστρωμένους απορροφητήρες άρπας και τα μεγέθη συσσωρευτή που έχουν ρυθμιστεί ιδανικά για το σύστημα με μοναδικές ιδιότητες πλήρωσης. Το σύστημα θερμοσίφωνα ενδείκνυται για παράλληλη εγκατάσταση στη στέγη και εγκατάσταση σε εξωτερικό χώρο. ΣΎΣΤΉΜΑ ΘΕΡΜΟΣΙΦΩΝΙΣΜΟΎ l Περιεχόμενο συσσωρευτή l Περιεχόμενο συσσωρευτή l Περιεχόμενο συσσωρευτή Βέλτιστη αξιοποίηση του νερού θέρμανσης Το σύστημα του θερμοσίφωνα καλύπτει αναγκές σε ζεστό νερό μέχρι 500 λίτρα ανά ημέρα. Εύκολη και γρήγορη εγκατάσταση γρήγορη ρύθμιση, χαμηλό κόστος συντήρησης και υψηλή αποδοτικότητα Κόστος-αποτελεσματικό Το πλεονέκτημα είναι ότι αποφεύγεται η χρήση συμβατικής αντλίας, το οποίο διατηρεί χαμηλό το κόστος και την πολυπλοκότητα του θερμοσιφωνικού συστήματος. + + Έλεγχος συστήματος Solar Keymark EN Μεγάλος βαθμός απόδοσης χάρη στους με υψηλή επιλεκτικότητα επιστρωμένους απορροφητήρες + + Συγκόλληση λέιζερ, σύστημα άρπας + + Μεγάλη διάρκεια ζωής χάρη στην επίστρωση ηλεκτροστατικής βαφής πούδρας και τη στιβαρή, ανθεκτική στη θερμοκρασία και τις καιρικές συνθήκες κατασκευή + + Μικρές απώλειες θερμότητας χάρη στις καλές τιμές μόνωσης του συσσωρευτή + + Απλή και γρήγορη εγκατάσταση + + Δεν υπάρχουν πρόσθετα έξοδα για αντλία, σταθμό ηλιακής ενέργειας κτλ. + + Δεν απαιτείται ρύθμιση ηλιακής ενέργειας + + Συμπαγής κατασκευή που δεν χρειάζεται μεγάλο χώρο + + Όλοι οι αναγκαίοι σωλήνες, τα εξαρτήματα σύνδεσης, οι βαλβίδες ασφαλείας και η αντιψυκτική προστασία περιλαμβάνονται στον παραδιδόμενο εξοπλισμό ΣΧΕΔΙΆΓΡΑΜΜΑ ΣΎΝΔΕΣΗΣ ΘΕΡΜΟΣΊΦΩΝΑ Παροχή ηλιακού συστήματος Επιστροφή ηλιακού συστήματος Κρύο νερό Ζεστό νερό

30 58 ΣΎΣΤΗΜΑ ΘΕΡΜΟΣΙΦΩΝΙΣΜΟΎ Solar Keymark Ονομασία THSY160 1H THSY200 1H THSY300 2H Ονομασία THSY160 1H THSY200 1H THSY300 2H Βίδ α αγκύρωση ς γενικής χρήση ς Πλήθος 1 2 Διαστάσεις 1030 x 2030 mm Συνολική επιφάνεια 2,09 m² 2,09 m² 2 x 2,09 m² Επιφάνεια ανοίγματος 1,92 m² 1,92 m² 2 x 1,92 m² Επίστρωση Μορφή απορροφητικού υλικού Σωλήνας συλλογής υψηλής ποιότητας μορφή άρπας CU 22 mm Μόνωση πίσω τοιχώματος 40 mm πετροβάμβακα με επικάλυψη φλις 40 mm πετροβάμβακα με φλις Πλευρική μόνωση 20 mm πετροβάμβακα με επικάλυψη φλις 20 mm πετροβάμβακα με φλις Περιεχόμενα 145 l 192 l 282 l διάμετρος 500 mm 580 mm 580 mm Μήκος 1250 mm 1250 mm 1750 mm μέγ. πίεση λειτουργίας προτ. πίεση λειτουργίας μέγ. πίεση ηλιακού συστήματος 10 bar 6 bar 3 bar μέγ. θερμοκρασία 94 C Χαλκοσωλήνας Χαλκοσωλήνας Ανοξείδωτος σπιράλ αγωγός Βαλβίδα ασφαλείας ηλιακού συστήματος Βίδ α αγκύρωση ς γενικής χρήση ς Συσσωρευτής Μήκος Διάμετρος Μονωτικό υλικό Πάχος μόνωσης Κοχλίωση δακτυλίου ασφάλισης Ø 22 mm 1/2, με διπλό μαστό και γωνία στα 3/4 για σύνδεση ηλιακού συστήματος 2000 mm Ø 22 mm Ελαστομερές-καουτσούκ με προστατευτική μεμβράνη PE 20 mm Ονομαστικό πλάτος DN 20 Μήκος παροχής 320 mm 320 mm 800 mm Μήκος επιστροφής 210 mm 210 mm 650 mm Συνδέσεις Ρακόρ 3/4 Πλακέ φλάντζα 4x AFM 34 Μόνωση Πάχος μόνωσης Θέση τοποθέτησης Καουτσούκ με προστατευτική μεμβράνη 20 mm Μεσαία μούφα στην επάνω πλευρά του συσσωρευτή Σύνδεση 1/2 μέγ. πίεση 3 bar Συσσωρευτής Μονωτικό υλικό Πάχος μόνωσης Σκληρός αφρός PU 40 mm Συνδέσεις 1/2 Βαλβίδα ασφαλείας ηλιακού συστήματος Θέση τοποθέτησης Σύνδεση λέβητα Σύνδεση 1/2 μέγ. πίεση 6 bar Εσωτερική επίστρωση εμαγιέ Ιδιότητες ενσωματωμένη αντεπίστροφη βαλβίδα Αντιδιαβρωτική προστασία 2 x άνοδοι μαγνησίου Θέση τοποθέτησης αριστερή μούφα στην επάνω πλευρά του συσσωρευτή Υποκατασκευή Εναλλάκτης θερμότητας Επιφάνεια εναλλάκτη θερμότητας Διπλό χιτώνιο 0,98 m² 1,16 m² 1,57 m² Καθαρό βάρος 67 kg 85 kg 107 kg Βάρος γεμάτο 212 kg 277 kg 367 kg Υλικό Πάχος Κατασκευή Αντιδιαβρωτική προστασία Χάλυβας 3 mm με λέιζερ επίστρωση κόνεως Βαλβίδα ασφαλείας θερμοκρασίας-πίεσης Γλυκόλη Σύνδεση 1/2 μέγ. θερμοκρασία 94 C μέγ. πίεση Ιδιότητες 6 bar Όριο θερμοκρασίας 94 C κατά DIN 4708 (95 C) Ελάχιστη περιεκτικότητα 20 % Συστατικά Εμφάνιση Προπυλενογλυκόλη + αναστολείς άχρωμο υγρό συνοδευτική ποσότητα 3l προς εκάστοτε δοχείο 1l 4l προς εκάστοτε δοχείο 1l 5l προς εκάστοτε δοχείο 1l Χρήση τοποθέτηση στη στέγη επάνω σε βάση και παράλληλα
