(Aiškinamasis raštas, technines specifikacijos, medžiagų žiniaraščiai, grafinė dalis) 3 ŠVOK Šildymo,vėdinimas ir oro kondiocionavimas

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "(Aiškinamasis raštas, technines specifikacijos, medžiagų žiniaraščiai, grafinė dalis) 3 ŠVOK Šildymo,vėdinimas ir oro kondiocionavimas"

Transcript

1

2 Nr

3 1. PROJEKTO BYLŲ SUDĖTIES ŽINIARAŠTIS EIL. NR. BYLOS ŽYMUO BYLOS PAVADINIMAS PASTABOS 1 BD Bendroji dalis 2 SA.SK Architektūrinė - konstrukcinė dalys (Aiškinamasis raštas, technines specifikacijos, medžiagų žiniaraščiai, grafinė dalis) 3 ŠVOK Šildymo,vėdinimas ir oro kondiocionavimas (Aiškinamasis raštas, techninės specifikacijos, medžiagų žiniaraštis, grafinė dalis) 5 VN Lauko vandentiekis ir nuotekų šalinimas Aiškinamasis raštas, techninės specifikacijos, medžiagų žiniaraštis, grafinė dalis) 6 VN1 Vidaus vandentiekis ir nuotekų šalinimas Aiškinamasis raštas, techninės specifikacijos, medžiagų žiniaraštis, grafinė dalis) 7 E Elektrotechnika (lauko) dalis Aiškinamasis raštas, techninės specifikacijos, medžiagų žiniaraštis, grafinė dalis) 7 E1 Elektrotechnika (vidaus) dalis,žaibosauga Aiškinamasis raštas, techninės specifikacijos, medžiagų žiniaraštis, grafinė dalis) 8 GSS Gaisrinė signalizacija Aiškinamasis raštas, techninės specifikacijos, medžiagų žiniaraštis, grafinė dalis) 9 AS Apsauginė signalizacija Aiškinamasis raštas, techninės specifikacijos, medžiagų žiniaraštis, grafinė dalis) 10 ER Elektroniniai ryšiai Aiškinamasis raštas, techninės specifikacijos, medžiagų žiniaraštis, grafinė dalis) 11 SM Statybos skaičiuojamosios kainos nustatymas. Suvestinė ir visų dalių sąmatos

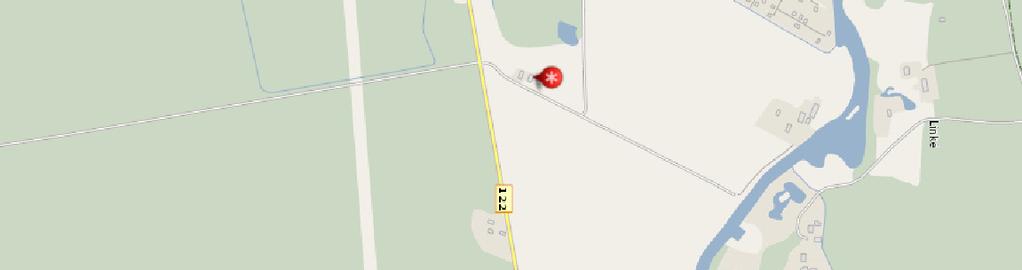

4 SV PROJEKTO DALIES TEKSTINIŲ DOKUMENTŲ IR BRĖŽINIŲ ŽINIARAŠTIS Eil. Nr. Dokumento žymuo/ Pavadinimas Pastabos TP-SVOK-BD SV bylos bendrieji duomenys TP-SVOK-AR Aiškinamasis raštas TP-SVOK-TS Techninės specifikacijos TP-SVOK-SCH Vėdinimo sistemų charakteristikų lentelė TP-SVOK-MŽ Medžiagų žiniaraštis Brėžinio žymuo Laida Brėžinio pavadinimas Pastabos TP-SVOK-01 0 Pirmo aukšto grindinio šildymo sistemos planas TP-SVOK-02 0 Katilinės ir magistralinių vamzdynų planas TP-SVOK-03 0 Vėdinimo sistemos planas TP-SVOK-04 0 Stogo planas TP-SVOK-05 0 Šildymo sistemos principinė schema TP-SP-06 0 Genplanas Atestato Nr UAB MIESTO RENOVACIJA Žygio g , LT Vilnius Tel./Faks.: KOMPLEKSAS : OBJEKTAS : Grupinio gyvenimo namų demencijomis ir Alzheimerio liga sergantiems asmenims Pečionių g.2, Naujikų k., Karsakiškio sen., Panevėžio r., statyba. A292 PV A. Vaitulevičius 2012 Laida A1691 Arch. T. Noreika 2012 Bendrieji duomenys PDV J. Gaidukevič 2012 O Etapas Lapas Lapų STATYTOJAS : TP-SVOK-BD TP VŠĮ Integruotų sveikatos paslaugų centras 1 1

5 IŠKINAMASIS RAŠTAS Pastato projektas parengtas pagal gautą architektūrinę dalį, vadovaujantis galiojančiomis normomis bei taisyklėmis: RSN Statybinė klimatologija ; STR :2005 Šildymas, vėdinimas ir oro kondicionavimas ; STR :2008 Pastato šildymo sistemos galia. Energijos sąnaudos šildymui. ; STR :2005 Pastatų atitvarų šiluminė technika ; HN 42:2009 Gyvenamųjų ir visuomeninių pastatų patalpų mikroklimatas ; HN 33:20011 Akustinis triukšmas. Triukšmo ribiniai dydžiai gyvenamuosiuose ir visuomeninės paskirties pastatuose bei jų aplinkoje ; STR (2):1999 Esminiai statinio reikalavimai. Gaisrinė sauga ; STR (3):1999 Esminiai statinio reikalavimai. Higiena, sveikata, aplinkos apsauga ; STR (4):2008 Esminiai statinio reikalavimai. Naudojimo sauga ; STR (5):2008 Esminiai statinio reikalavimai. Apsauga nuo triukšmo ; STR (6):2008 Esminiai statinio reikalavimai. Energijos taupymas ir šilumos išsaugojimas ; Šilumos perdavimo tinklų šilumos izoliacijos įrengimo taisyklės. 1. BENDROJI DALIS Objektas - Grupinio gyvenimo namų demencijomis ir Alsheimerio liga sergantiems asmenims Pečionių g.2, Naujininkų k., Kasakiškio sen., Panevėžio r., nauja statyba. Techninio projekto projektiniai sprendimai priimami vadovaujantis technine projektavimo užduotimi. Projektuojamos naujos šildymo vėdinimo sistemos. Šildymo sistemos: Visuose patalpose, išskyrus katilinės patalpą, projektuojamas grindinis šildymas. Katilinėje montuojamas pakabinamas radiatorius. Šildymo sistemoje numatytas geoterminio šildymo katilas, kurio tipas - vanduo/vanduo. Kadangi horizontaliam lauko kolektoriui neužtenka laisvo ploto sklype, priimtas sprendimas daryti vertikalius 4-ius zondus, kiekvieno gylis apie 100 m. Zondų kiekis ir gylis tikslinamas darbo projekte. Vėdinimo sistemos: Pastate įdiegiama rekuperacinė vėdinimo sistema. San. mazguose montuojamos atskyros ištraukimo sistemos. OTŠRS sistema aptarnaus tik gyvenamąsias zonas.virtuvėje numatyti recirkuliaciniai gartraukiai su anglies filtrais ir valdymo automatika. Atestato Nr UAB MIESTO RENOVACIJA Žygio g , LT Vilnius Tel./Faks.: KOMPLEKSAS : OBJEKTAS : Grupinio gyvenimo namų demencijomis ir Alzheimerio liga sergantiems asmenims Pečionių g.2, Naujikų k., Karsakiškio sen., Panevėžio r., statyba. A292 PV A. Vaitulevičius 2012 Laida A1691 Arch. T. Noreika 2012 AIŠKINAMSIS RAŠTAS PDV J. Gaidukevič 2012 O Etapas Lapas Lapų STATYTOJAS : TP-SVOK-AR TP VŠĮ Integruotų sveikatos paslaugų centras 1 5

6 Atitvarų šilumos laidumo koeficientai: o Lauko sienų - 0,24W/m 2 K; o Stogo - 0,17W/m 2 K; o Langų, lauko durų -1,4W/m 2 K; o Grindų - 0,25W/m 2 K. Skaičiuotini lauko oro parametrai Žiemą T= -23 ºC, h= -22,2 kj/kg. Vasarą T= 26,1 ºC, h= 53,2 kj/kg. Projektiniai vidaus oro parametrai Žiemą gyvenamosiose patalpose Žiemą san. mazguose Vasarą gyv. name T= 20 ºC 1,5ºC T= 23 1,5ºC nekontroliuojama 2. ŠILDYMAS 2.1 Katilinė Pastato šilumos šaltinis geoterminis šildymo katilas, kurio tipas - vanduo/vanduo. Katilas ruoš šilumnešį pastato šildymo sistemai ir karštą vandenį buities reikmėms. Prie katilo numatytas universalus šilumnešio sužeminimo mazgas su trieigiu sumaišymo vožtuvu, kuris ruoš žemų parametrų šilumnešį grindinio šildymo kontūrui. Katilas komplektuojamas su kambario ir lauko termostatais, kurių pagalba reguliuojama šilumnešio ir patalpų temperatūros. Prie katilo komplektuojama apšiltinta akumuliacinė talpa 500 l. Karšto vandens ruošimui naudojamas kombinuotas 600 l tūrinis šildytuvas su dviem šilumokaičiais, numatyta galimybė karšto vandens ruošimui ateityje pajungti saulės kolektorius. Katilas komplektuojamas su visa aprišimo armatūra, cirkuliaciniais siurbliais, vožtuvais, nuorintojais, išsiplėtimo indais, temperatūros jutikliais ir t.t. Katilo darbo režimo analizei ir gedimų registravimui numatoma prieiga per interneto ryšį. Įrangos parametrai ir išpildymas tikslinamas darbo projekte. Visų cirkuliacinių siurblių energetinio efektyvumo klasė yra A,valdomi - elektroniniu būdu. 2.2 Šildymo sistema Pastato šilumos nuostoliams kompensuoti šalčiausiu metų laiku, bei siekiant komfortogyventojams, pastate projektuojama grindinio šildymo sistema. Grindų vamzdis turi būti montuojamas ant specialiai paruoštų ir apšiltintų grindų, laikantis grindų vamzdžio gamintojo rekomendacijų. Vamzdžio klojimo vieta, būdas ir klojimo žingsnis nurodytas aukštų brėžiniuose. Grindinio šildymo sistemos vamzdžiai klojam perimetru prie išorės sienų, WC, vonios ir virtuvės patalpose. Patalpose, kuriose sumontuotas grindinis šildymas, grindų danga privalo būti atspari aukštai temperatūrai ir temperatūriniam svyravimui. Grindų dangos šiluminė varža negali būti didesnė nei 0,045 m² K/W. Rekomenduojamos grindų dangos: plytelių, linoleumas, pvc, parketas, medinė danga nerekomenduojama. Grindinio šildymo valdymo automatika parenkama ir derinama darbo projekte. Ne šildymo sezono metu sanitarinėse patalpose numatyti elektriniai rankšluosčių džiovintuvai TP-SVOK-AR 2 5 O

7 Pagrindiniai šildymo sistemos duomenys pateikiami 1 lentelėje. 1 lentelė Pavadinimas Žymėjimas brėžinyje Šilumnešio parametrai Galia* T1-T2; 0 C kw šildymo sistema (grindinis šildymas) T1/T2-1; C 18,8 *pastato šilumos nuostoliai, kw; Nuo katilo plieniniai magistraliniai sistemos vamzdynai izoliuojami termoizoliacija ir tiesiami palubėje, paskirstomi į kolektorius I-ame aukšte. Paskirstymo kolektoriai montuojami įleidžiamose į sieną metalinėse kolektorinėse spintelėse. Prie kiekvieno kolektoriaus numatyta balansavimo, nuorinimo ir uždaromoji armatūra. Rankšluosčių džiovintuvus komplektuoti su automatiniais nuorintojais ir elektriniais tenais. Lauko kolektorius daromas iš PE vamzdžių. Horizontalūs vamzdžiai klojami 1,5m gylyje, vertikalių zondų gylis apie 100m. Skaičiavimuose yra priimta orientaciniai kad bus drėgnas gruntas kurio šilumos atidavimas 50W/m. Zondų kiekis ir gylis tikslinamas darbo projekte. Atliekant lauko kolektoriaus įrengimą numatyti visą reikalingą techniką, medžiagas ir mechanizmus darbui atlikti. Lauko kontūras užpildomas propilenglikolio mišinių 25% koncentracijos. Taip pat reikia atlikti šildymo sistemos hidraulinį išbandymą. Hidraulinis spaudimas turi būti 1,3 darbo slėgio, bet ne mažesnis kaip 0,2 MPa žemiausioje sistemos vietoje. Šildymo sistema skaitoma tinkama, jeigu po 5 minučių suvirintose siūlėse, sujungimuose, vamzdžiuose, armatūroje nėra vandens ištekėjimo. 3. VĖDINIMAS Skaičiuojamasis tiekiamo ir šalinamo oro kiekis priimtas toks, kad sukurtų reikiamą oro cirkuliaciją patalpose, prisilaikant norminių STR , STR , HN , STR reikalavimų. Pastato vėdinimui suprojektuotas mechaninis vėdinimas su šilumos grąžinimu. Sprendimai suderinti su užsakovu. Numatyta oro tiekimo-šalinimo (su šilumos rekuperacija) vėdinimo sistema. Suprojektuotas vertikalus (ortakių pajungimas iš viršaus) vėdinimo įrenginys su ypač aukšto efektyvumo šilumokaičiu (kryžminio-priešpriešinio oro srauto šilumokaitis sugrąžina iš panaudoto oro iki 90% šilumos). Tiekiamo bei šalinimo oro srautai nesimaišo. Šilumokaičio apsaugą nuo užšalimo užtikriną automatiką. Agregatas montuojamas katilinėje. Lauko oro paėmimas vykdomas per lauko grotas sienoje. Oro išmetimas vykdomas virš stogo. Oro paėmimo/išmetimo grotelės montuojamos kartu su atbuliniais vožtuvais. Norint sumažinti šilumokaičio užšalimo pavoju, ant oro paėmimo ortakio sumontuojamas kanalinis el. šildytuvas DN160, Nel=2,0kW, lauko oro pašildymui nuo -23 C iki -5 C. El. šildytuvas komplektuojamas su integruotais oro srauto, slėgio, temperatūros jutikliais ir reguliatoriumi TP-SVOK-AR 3 5 O

8 Virtuvėje projektuojami recirkuliaciniai gartraukiai, tai yra, išvalytas oras vėl grąžinamas į patalpą. Recirkuliacinis gartraukis turi turėti riebalus bei kvapus sugeriančius aktyvios anglies filtrus. Naudojant tokio tipo gartraukį šiluma neišmetama į lauką, bet pasilieka viduje. Virtuvės patalpos vėdinimui numatytas natūralios traukos kanalas su reguliuojamom grotom. Oras tiekiamas į šalinimas kambarius (svetaines bei miegamuosius), taip užtikrinama nuolatinė oro kaita, neatidarinėjant langų, išvengiant aplinkos triukšmo ir neprarandant šilumos į lauką. Tokia sistema taip pat apsaugos nuo uodų ir kitų vabzdžių, bei esant alergiškiems gyventojams, nuo žiedadulkių patekimo į patalpas (naudojamas specialus žiedadulkių filtras ne žemesnės negu F7 kategorijos). Tiekiamo oro kiekis paskaičiuotas 2,5m³/h grindų plotui. Ortakynas montuojamas techninėje patalpoje izoliuojamas pagal priešgaisrinius EI30 reikalavimus Ortakiai, kurie montuojami atvirai lauke, izoliuojami ir apskardinami. Ortakiai turi būti pakankamai sandarūs ir gerai pritvirtinti, kad liktų sandarūs ir nejudantys bet kokiomis sistemų darbo sąlygomis. Oro paskirstymui yra siūlomi plafonai. Oro skirstytuvai parenkami taip, kad oro greitis darbo zonoje neviršytų leistinos 0,2m/s ribos. Difuzorių pajungimui naudojamas garsą slopinantis lankstus izoliuotas ortakis. Energija taupoma iš šalinamo oro atgaunant šilumą/vėsą ir pašildant/vėsinant iš lauko tiekiamą orą. Vėdinimo įrangą montuoti pagal jų pasuose ir instrukcijose nurodytus reikalavimus. Montuojant vėdinimo sistemas turi būti užtikrintas sujungimų sandarumas ir tvirtinimo detalių standumas. Sumontavus ortakius, prieš izoliavimą, ypatingai kruopščiai patikrinti sandarumą. Sumontavus vėdinimo sistemas, atlikti paleidimo derinimo darbus. Subalansuota vėdinimo sistema turi atitikti projektinius reikalavimus. Triukšmo ir vibracijos sumažinimui iki leistino lygio numatyta: naudojami netriukšmingi vėdinimo agregatai; naudojami triukšmo slopintuvai; rekuperatorius montuojamas ant vibraciją mažinančių vibropagrindų; vent. įrenginys bei dinaminis išbalansavimas turi užtikrinti minimalų triukšmą bei vibraciją. oro greičiai ortakiuose priimami 3-6m/s. Leistini triukšmo dydžiai Objekto pavadinimas Garso lygis, ekvivalentinis garso lygis, dba Maksimalus garso lygis, dba Gyvenamųjų pastatų miegamieji kambariai Paros laikas, val. Standartiniai tiekiamo ir šalinamo oro filtrai yra G4 klasės. Pasirinktinai, tiekiamas oras gali būti valomas F7 klasės žiedadulkių filtru, aktyvios anglies, HEPA ir kitais filtrais. Langų rėmuose papildomai galima įrengti mikroventiliaciją, tam atvejui, jei nebus naudojamas rekuperatorius. Ištraukimui iš WC patalpų numatytos atskiros OŠ-1;-02;-3; vėdinimo sistemos. Buitiniai ventiliatoriai numatomi su atbuliniu vožtuvu, laikmačiu bei judesio davikliu. Ventiliatoriai įsijungia nuo šviesos arba judesio daviklio ir veikia 5min. Oras priteka per tarpus duryse. Montuojant sandarias TP-SVOK-AR 4 5 O

9 duris jose turi būti numatomos gravitacinės oro pertekėjimo grotelės.oras išmetamas virš pastato stogo. Oro išmetimo ortakis izoliuojamas antikondensacinė, savaime limpančia izoliacine medžiaga, storis 10 mm. Ortakiai, kurie montuojami atvirai lauke, izoliuojami ir apskardinami. Ortakių sandarumo klasė B. Visos vėdinimo sistemos įjungiamos ir išjungiamos atskiru jungikliu. Gaisro metu sistemos automatiškai išsijungia. 1.1 Automatizacija Vėdinimo sistemų darbas automatizuotas. Įranga tiekiama su kontrolės, saugos ir valdymo automatika. Vėdinimo sistemoms įrengiama įjungiamoji, išjungiamoji, reguliuojamoji ir kontrolės aparatūra, įgalinanti sekti pagrindinius lauko oro ir patalpos oro, įrangos veikimo ir energijos vartojimo rodiklius: - ventiliatorių valdymas ir apsauga nuo perkaitinimo; - vėdinimo intensyvumo valdymas; - plokštelinio šilumokaičio apsauga nuo užšalimo; - oro filtrų užterštumo kontrolė. Išorinis vėdinimo įrenginio valdymo pultas montuojamas pasirinktoje vietoje (prie lauko išėjimo durų ar pan.). Tiksli vieta ir pulto aprišimas numatomas pastato elektrotechniniame projekte. Esant didelei minusinei temperatūrai lauke, lauko oras labai išsausėja. Rekomenduotina minimizuoti vėdinimo intensyvumą tiek, kad nenukentėtų komfortas ir higienos sąlygos. Taip pat, siekiant žiemos metu išlaikyti komfortinę santykinę drėgmę (40-50%), rekomenduotina rinktis papildomus drėkintuvus, tikslinti darbo projekte. 1.2 Priešgaisrinės apsaugos priemonės Tam, kad būtų ribojamas degimo produktų plitimas, ortakiuose, tose vietose, kur jie kerta artimiausias vėdinamosios patalpos priešgaisrines sienas, statomi ugnies vožtuvai. Vožtuvai numatyti su lydžia jungtimi (tirpikliu), kurių uždaromasis mechanizmas suveikia temperatūrai pakilus iki 70 0 C. Ugniavožtis turi automatiškai užsidaryti per 30 sek. (gaisro metu). Techninėje patalpoje esantys ortakiai, izoliuojami nedegia EI 30 atsparumo ugniai izoliacija. Atspari ugniai ortakių izoliacija tvirtinama nedegiu metaliniu tinkleliu. Suveikus priešgaisrinei signalizacijai rekuperatoriaus elektros maitinimas nutraukiamas TP-SVOK-AR 5 5 O

10 TECHNINĖS SPECIFIKACIJOS BENDROJI DALIS NORMOS IR STANDARTAI Bet koks neatitikimas tarp normų, standartų ir taikymo kodų yra konsultacijų tarp užsakovo ir rangovo objektas. Galutinis sprendimas turi būti priimamas užsakovo. SAUGOS NORMOS Įranga ir montavimo darbai turi atitikti pripažintą inžinerinę praktiką bei atitikti taikytinus nacionalinius normatyvus. STANDARTAI Šilumos įrangos specifikacijose gali būti taikomi išvardinti standartai: 1. RSN Statybinė klimatologija ; 2. STR :2005 Šildymas, vėdinimas ir oro kondicionavimas ; 3. STR :2008 Pastato šildymo sistemos galia. Energijos sąnaudos šildymui. ; 4. STR :2005 Pastatų atitvarų šiluminė technika ; 5. STR :2004 Visuomeninės paskirties statiniai ; 6. HN 42:2009 Gyvenamųjų ir visuomeninių pastatų patalpų mikroklimatas ; 7. HN 33:20011 Akustinis triukšmas. Triukšmo ribiniai dydžiai gyvenamuosiuose ir visuomeninės paskirties pastatuose bei jų aplinkoje ; 8. STR (2):1999 Esminiai statinio reikalavimai. Gaisrinė sauga ; 9. STR (3):1999 Esminiai statinio reikalavimai. Higiena, sveikata, aplinkos apsauga ; 10. STR (4):2008 Esminiai statinio reikalavimai. Naudojimo sauga ; 11. STR (5):2008 Esminiai statinio reikalavimai. Apsauga nuo triukšmo ; 12. STR (6):2008 Esminiai statinio reikalavimai. Energijos taupymas ir šilumos išsaugojimas ; 13. Šilumos perdavimo tinklų šilumos izoliacijos įrengimo taisyklės. 14. statinio reikalavimai. Energijos taupymas ir šilumos išsaugojimas ; 15. Šilumos perdavimo tinklų šilumos izoliacijos įrengimo taisyklės. Naudojamos medžiagos turi atitikti bet kurios inspekcinės institucijos bandymų programos ir atestavimo reikalavimus, laikantis Tarptautinės komisijos šilumos įrangos taisyklių, atestavimu paskelbtų taisyklių su sąlyga, kad jos neprieštarauja įstatymams, kuriais vadovaujasi konkurso sąlygos. Kai techninėse specifikacijose reikalaujama, kad medžiagos atitikimas, statyba ir kt. būtų geresnės kokybės nei reikalauja taisyklės ir normos, tuomet reikia laikytis Techninių specifikacijų reikalavimų. VĖDINIMO SISTEMA Brėžiniai, techninės specifikacijos ir medžiagų žiniaraščiai papildo vieni kitus, netgi jei jie būtų parodyti ar paminėti vien tik viename iš jų. Techninių specifikacijų paskirtis - naudotis jomis kaip svarbiausiomis gairėmis pasirenkant įrenginius ir medžiagas oro kondicionavimo ir vėdinimo sistemoms. Atestato Nr UAB MIESTO RENOVACIJA Žygio g , LT Vilnius Tel./Faks.: KOMPLEKSAS : OBJEKTAS : Grupinio gyvenimo namų demencijomis ir Alzheimerio liga sergantiems asmenims Pečionių g.2, Naujikų k., Karsakiškio sen., Panevėžio r., statyba. A292 PV A. Vaitulevičius 2012 Laida A1691 Arch. T. Noreika 2012 Techninės specifikacijos PDV J. Gaidukevič 2012 O Etapas Lapas Lapų STATYTOJAS : TP-SVOK-TS TP VŠĮ Integruotų sveikatos paslaugų centras 1 13

11 1.1. Kriterijai gaminiams Standartiniai gaminiai: medžiagos ir įrengimai turi būti standartinė gaminama produkcija, kurios nenutrūkstama gamyba buvo vykdoma bent penkerius metus. Sukomplektuoti įrengimai. Kitų gamintojų produkciją naudojantys įrengimų komplektų gamintojai pilnai atsako už galutinį produktą. Pavadinimų lentelės: ant įrengimo matomoje vietoje turi būti pritvirtinti gamintojo pavadinimą nurodanti lentelė arba aiškus prekinis ženklas. Jie gali būti įspausti ir pačiame įrengime arba neišblunkančiai pažymėti ant kiekvienos įrengimo dalies. Komponentų standartizavimas: siekiant minimizuoti būsimai techninei įrenginių priežiūrai skirtų atsarginių dalių sandėliavimą, o taip pat supaprastinti darbą objekte, rangovas turi stengtis standartizuoti įvairių į šią specifikaciją įeinančių sistemų komponentus. Visus panašiomis funkcijomis pasižyminčius komponentus ketinam įsigyti iš to pačio tiekėjo. Standartizavimas turi apimti šias sritis: Variklius, diržus, vožtuvus, izoliacines medžiagas, elektros ir reguliavimo įrenginių komponentus. Pasirenkant komponentus ypatingą dėmesį privalu atkreipti į šias savybes patikimumą ir nesudėtingą įsigijimą, reikiamą funkcionavimą, priežiūrą ir eksploatavimą, eksploatacijos aiškumą, atsparumą dirbant nepalankiomis sąlygomis, atsparumą triukšmui ir vibracijai Kartu su įranga turi būti pristatyti visi įrengimų montavimui ir eksploatacijai numatyti įrankiai bei kiti reikmenys Paviršių apsauga - Visų pateiktinų įrengimų paviršius turi būti apsaugotas nuo atmosferos poveikio. - Tiekėjas turi nurodyti standartines įrengimams taikomas spalvas. - Pirkėjas turi teisę nurodyti nepageidaujamas įsigyjamų įrengimų spalvas. - Įrengimai turi būti tinkamai paruošti transportavimui bei sandėliavimui lauke prieš jų montavimą, t.y. padengti antikorozine danga ir supakuoti. - Metalinių paviršių valymas, šlifavimas ir apdailos danga turi atitikti tarptautinių techninių standartų, susijusių su apsauga nuo korozijos, specifikacijas. - Dažymą privalu atlikti kokybiškai, remiantis dažų gamintojo parengtomis lentelėmis ir nurodymais. 2. Įrengimai 2.1 Vėdinimo įrenginys su šilumos atgavimu. Pilnai sukomplektuotas vėdinimo įrenginys. Įrenginio išorinis korpusas gaminamas iš cinkuoto plieno lakštų, užpildytų šilumą ir garsą izoliuojančia medžiaga. Įrenginys privalo turėti sertifikatą dėl įrenginio efektyvumo ir elektros sunaudojimo. Įrenginys komplektuojamas iš pagrindinių sekcijų: Priešpriešinio srauto plastikinis šilumokaitis. Tiekiamo filtro klasė G4 Šalinimo filtro klasė G4 Elektrinis pašildytuvas (gali būti kaip papildoma opcija) Tiekiamo oro ventiliatorius Šalinamo oro ventiliatorius Valdymo automatika Valdymo automatikos funkcijos : Vėdinimo intensyvumo valdymas; Automatinė priešužšalimo funkcija; TP-SVOK-TS 2 13 O

12 Ventiliatorių apsauga nuo perkaitimo Buitinis ventiliatorius Buitiniai ventiliatoriai naudojami išsiurbti orą iš patalpų. Jie tvirtinami pakabinamose lubose arba prie sienos. Ventiliatoriai komplektuojami su tvirtinimo detalėmis taimeriu ir atbulinės traukos sklende, bei greičio reguliatoriumi.ventiliatorių varikliai turi būti su termoapsauga, turi dirbti tyliai. Prie jo gali būti jungiamas ortakis arba gali būti montuojami tiesiai į sieninį kanalą. Įjungiami nuo šviesos jungiklio arba atskiro jungiklio (pagal Užsakovo pageidavimą). Transportuojamo oro temperatūra iki +40oC. Elektros variklis naudoja vienfazę srovę 230V 50Hz, turi terminę apsaugą nuo perkaitinimo. Išpildymo saugos klasė IP44, dušinėse IP54 3. Medžiagos ir gaminiai Oro paskirstymas Bendrieji reikalavimai Oro tiekimo skirstytuvai, groteles ir kt., parenkami laikantis sekančių kriterijų: -oro eiga turi užtikrinti tolygų pasiskirstymą be stovinčio oro kišenių. -sugebėjimas veikti esant iki 12 o C tiekiamo/oro patalpos temperatūrų skirtumui, tuo pačiu išlaikant minimalius horizontaliuosius ir vertikalius patalpos temperatūrų gradientus. -dirbtinai traukiamo oro greitis žmonių naudojimosi ir darbo zonose (1,8m virš grindų ir 0,5m atstumu nuo sienos) ne daugiau 0,2m/s. Tiekimo ir ištraukimo įtaisams taikomi šie papildomi reikalavimai: -triukšmo lygis neturi viršyti leistinų. -plaunami paviršiai, juos lengva valyti Oro skirstytuvai Oro paskirstymo difuzoriai plafonai. Plafonai oro tiekimui ir šalinimui turi būti pagaminti ir atestuoti pagal Europos standartus. Plafonų medžiaga formuotas galvanizuotas lakštinis plienas pagal DIN Paviršius fosfatuojamas ir gruntuojamas. Oro padavimo difuzoriai (plafonai) montuojami su reguliuojamomis diafragmomis Oro tiekimo grotelės Grotelėms taikomi šie reikalavimai: - triukšmo lygis neturi viršyti leistinų. - plaunami paviršiai, juos lengva valyti. Šalinimo grotelės viengubo reguliavimo. Turi būti jungtis su garsą sugeriančios medžiagos aptaisu ir srauto reguliavimo vožtuvu. Grotelių medžiaga formuotas galvanizuotas lakštinis plienas pagal DIN Paviršius fosfuojamas ir emaliuojamas. Spalva derinama su architektu. Gaminys turi būti pagamintas ir atestuotas pagal LST EN :2004, LST EN :2004 standartus Lauko vėdinimo grotelės TP-SVOK-TS 3 13 O

13 Lauke montuojamos oro paėmimo ir išmetimo grotelės stačiakampės ir apvalios. Jos gali būti iš galvanizuoto plieno arba aliuminio. Oro greitis per groteles neturi būti didesnis kaip 2,5m/s Oro pertekėjimo įrenginys Skirtas oro pertekėjimui iš vienos patalpos į kitą. Susidedantis iš dviejų rėmų ir dviejų fasadinių plokščių, kurios gali būti montuojamos ant bet kokio storio sienų, ar durų. Fasadinės plokštės akustiškai izoliuotos Ortakiai Ortakių sandarumo klasė: - A klasė taikoma matomiems ortakiams, esantiems jais vėdinamose patalpose, kai perteklinis slėgis ortakyje patalpos oro atžvilgiu yra iki ±150Pa ; - B klasė taikoma visiems slėgiminiams ortakiams, esantiems pastato viduje, tranzitiniams ir uždengtiems ortakiams,o taip pat kai perteklinis slėgis viršija ±150Pa; - C klasė taikoma kai oro nuotėkis gali kelti pavojų patalpų kokybei, sistemos valdymui ar nuotėkis (pasiurbimas) viršija priimtiną reikšmę (6proc. Nuo projektinio sistemos debito); - D klasė taikoma atvejais, kai patalpoje vykstančio technologinio proceso metu naudojamos ypač pavojingos medžiagos arba patalpos oro švarumui keliami specialūs reikalavimai. Brėžiniai pateikia bendrą ortakių, vamzdynų ir papildomos įrangos išsidėstymą. Ortakių sistema turi būti montuojama pagal atliktus matavimus vietoje. Reikalingos fasoninės dalys turi būti pateiktos be papildomų kaštų. Ortakių matmenys brėžiniuose atitinka jų vidaus išmatavimus, kuriuos Rangovas esant reikalui gali pakeisti kitais išmatavimais, kad nesusidarytų trukdymų kitiems įrengimams arba ortakių išvalymui. Apsauga ir valymas: įrengimai ir medžiagos turi būti atitinkamai apsaugoti nuo fizinių pažeidimų. Įrengimo metu įrengimų, vamzdynų ir ortakių vidus turi būti apsaugomas nuo pašalinių medžiagų patekimo, prieš eksploataciją ir dažymą jie turi būti nuvalyti iš išorės ir vidaus. Jungiant naujus ortakius prie esamų, tiek naujieji, tiek esantieji iš vidaus ir išorės turi būti išvalomi. Ortakių tinklo įrengimas turi būti pagrįstas brėžiniuose nurodytais matmenimis. Jie turi būti pagaminti iš aukščiausios kokybės galvanizuotų lakštų, atitinkančių EN standartą. Lakštinio metalo storis pagal DIN arba EN Ortakiuose būtinas priėjimas valymui, o atstumas tarp prieigos liukų ne didesnis nei 10 metrų. Liukus būtina įrengti tose vietose, kur ortakiai daro posūkį. Rangovas turi pateikti inžinieriaus patvirtinimui ortakių sistemos brėžinius kartu su valymo liukais. Termostatų ar panašių prietaisų įrengimo vietoje ortakiai turi būti papildomai sustiprinti lakštais, dviem kalibrais storesniais už ortakį, į kurį montuojamas. Per betonines sienas ar grindis pereinančių ortakių metalo storis turi būti dviem kalibrais storesnis už ortakį prieš atitvarą. Labai svarbu užtikrinti tinkamą nepralaidumą orui ir triukšmui. Vietose, kur ortakiai jungiasi su ventiliatoriais, būtina įrengti lanksčias bent 150 mm ilgio orui nepralaidaus neopreno pluošto jungtis, siekiant užkirsti kelią vibracijos prasiskverbimui į pastatą. Lanksčios jungtys prie ventiliatorių ir ortakių turi būti pritvirtintos žiedais arba įspaustos tarp flanšų. Visos tiek spiralinių, tiek stačiakampių ortakių sandūros turi būti bent 50 mm ilgio. Jos turi būti sutvirtintos savisriegiais kas 50 mm. Tuo atveju, jei sandūros bus iš kampinių geležies flanšų, mm sandūroms naudotini 6 mm galvanizuoti varžtai, tuo tarpu didesnės apimties sandūroms vertėtų naudoti 8 mm galvanizuotus varžtus. Sandūrose taikytina ir guminė sandarinimo juosta. Testavimas turi vykti kaip nurodyta jį apibrėžiančiame skyriuje.visos kontaktą su lauko oro sąlygomis turinčios ortakių sandūros turi būti su flanšais ir užsandarintos vandeniui nepralaidžia medžiaga ar hermetiška tarpine. Kniedžių ir varžtų žingsnis turi apsaugoti flanšą nuo nestabilumo.alkūnės privalo būti kaip galima lygesnės. Segmentai negali viršyti 30 o kampo, o fasoninės dalies lenkimo spindulys turi būti lygus bent ortakio skersmeniui.atšakos daromos išpjovus tikslios formos angą magistraliniame ortakyje, taip kad nebūtų jokių išsikišimų į šakinio ortakio dalį. Skersinis ortakio pjūvis turi būti vientisas, be TP-SVOK-TS 4 13 O

14 užkarpų.kuomet ortakio skerspjūviui sumažinti ar padidinti naudojama kūginiai perėjimai, maksimalus vienos kūgio kraštinės plėtimosi kampas neturi būti statesnis nei 1:7 arba 16 o. Jei dėl objekto sąlygų reikalingas staigesnis ortakio skerspjūvio pokytis srauto tekėjimo kryptimi, tuomet būtina įrengti kreipiamąsias. Visi pakabinimo elementai ir atramos turi būti reguliuojami, kad užtikrinti ortakių horizontalumą.tvirtinant laikiklius ir atramas prie blokinių sienų, betoninių plokščių ar pan., būtina naudoti priežiūros institucijos patvirtintais metaliniais ar kt. kaiščiais arba kita medžiaga. Statyboje naudotini varžtai, veržlės, atramos ir t.t. turi būti papildomai galvanizuoti, kad tarp šių elementų ir jungiamų metalinių dalių nebūtų galvaninės korozijos. Grotelių gamyboje būtina naudoti presuotą aliuminį. Grotelės turi būti lengvai išimamos ir tvirtinamos taip, kad jas išėmus nebūtų pažeistas pats statinys ir jo apdaila. Jei grotelės nėra išimamos, būtina įrengti priėjimą joms reguliuoti bei techniškai aptarnauti. Vožtuvai oro srautui sureguliuoti. Vožtuvus būtina pagaminti iš galvanizuoto minkštojo lakštinio, tačiau pakankamai standaus plieno, apsaugančio nuo vibracijų. Tam, kad vožtuvai būtų nustatyti reikiamoje padėtyje, juos privalu pateikti su vožtuvo padėties fiksatoriumi ortakio išorinėje dalyje. Tiekiamo bei šalinamojo oro užsklandos turi būti patiektos su užraktu, aiškiai indikuojančiu padėtis atidaryta ir uždaryta. Pozicijoje uždaryta nustatytuose vožtuvuose nuotėkis neturi viršyti 5. Visi iš minkštojo plieno pagaminti įrengimai, sumontuoti korozijai palankiose sąlygose, privalo būti galvanizuojami. Visi negalvanizuoti minkštojo plieno įtaisai (laikikliai ir t.t.) turi būti apsaugoti nuo korozijos. Ortakiai turi būti įžeminti Nereikalaujama, jei pakabos fiksuojamos prie kampinių standumo briaunų ar flanšų. Stačiakampiam šalinamojo oro ortakiui su ilgesniąja kraštine iki 300 mm leidžiama taikyti 20 3 mm plokščią tvirtinimo juostą tvirtinamą ortakiui iš šonų. Ortakių išorinis paviršius izoliuojamas ir apskardinamas nerūdijančio plieno skarda. Tvirtinimo/pakabinimo elementai turi būti su gumos (dielektriko) intarpu, jeigu pastarasis ir ortakių tinklas yra skirtingų metalų. Sandūra tarp ortakių dalies pagamintos iš cinkuoto ir nerūdijančio skardos montuotina su lanksčios jungties intarpu. Ortakių sekcijos tarpusavyje, o taip pat su fasoninėmis dalimis jungiamos flanšais arba beflanšiniu sujungimu. Sujungimai turi būti standūs bei hermetiški, flanšų plokštuma statmena ortakio ašiai. Ortakių ruošiniai turi būti sukomplektuoti sujungimo bei pritvirtinimo detalėmis. Technologinio oro šalinimo ortakiai montuojami su nuolydžiu į technologinio įrengimo pusę, nenaudojamos 90 o alkūnių Spiraliniai ortakiai Spiralinių ortakių tinklas turi būti iš galvanizuoto plieno, kurio storis: Ortakio skersmuo, mm Min. storis, mm Iki 100 0, , , , ,25 Fasoninės detalės (alkūnės, trišakiai, perėjimai ir kt.) turi būti integruotos į vientisą standartinę sistemą. Pagaminus, fasonines detales būtina galvanizuoti TP-SVOK-TS 5 13 O

15 Ortakiai turi būti surenkami įvorės ir movos būdu, kuomet tiesiųjų atkarpų galai suformuoja movas, o fasoninės dalys įvores. Sandūras būtina užsandarinti guminėmis tarpinėmis ir atitinkamai tvirtinti kniedėmis ar savisriegiais. Fasoninės detalės, atšakos ir t.t., tvirtinami prie magistralinio ortakio šono, turi būti užsandarinti patvirtinta mastika, kuri privalo išlaikyti elastingumą 0 o C -80 o C temperatūrų intervale. Šių ortakių tvirtinimas panašus į stačiakampių ortakių.prieš užsakydamas medžiagas, rangovas turi gauti inžinieriaus pritarimą dėl siūlomo spiralinių ortakių ir fasoninių detalių tipo Lankstūs ortakiai Lankstūs ortakiai gaminami iš stiklo pluošto su plastikiniu PVC aptaisu ant metalinės spiralės. Lankstus ortakis turi būti tiesus ir kiek įmanoma trumpesnis. Maksimalus jų ilgis neturi viršyti 1 m galinėse jungtyse. Lankstaus ortakio alkūnės lenkimo spindulys negali būti mažesnis už 2. Draudžiama lanksčiais ortakiais kirsti ugniasienes ir kitas pertvaras, kurių atsparumas ugniai EI-60 ir daugiau. 3.3.Triukšmo slopintuvai Triukšmo slopintuvai pagal poreikį įmontuojami oro kondicionavimo sistemose arba patalpose, atsižvelgiant į tai, koks triukšmo slopinimas reikalaujamas. Rangovas privalo užtikrinti, kad oro kondicionavimo įrangos keliamas triukšmas neviršytų leistinų. Slopintuvai gaminami iš storio cinkuoto lakštinio plieno su garsą absorbuojančios medžiagos įdėklais. Ši medžiaga turi būti visiškai nehidroskopinė, pluoštas visiškai atsparus korozijai, esant greičiui iki 25m/s tinkama naudoti temperatūroje nuo +5 o C iki +50 o C ir esant 10%-100% santykiniam oro drėgnumui ir atitikti atsparumo ugniai reikalavimus Apvalus triukšmo slopintuvas Tai cinkuotos skardos su izoliaciniu sluoksniu gaminys, montuojamas į ortakį ir skirtas ventiliatoriaus sukeliamo triukšmo lygiui sumažinti. Triukšmo slopintuvo skersmuo pagal ortakio diametrą. Triukšmo sugėrimo lygis 12-1dB. Slopintuvas parenkamas pagal keliamą vėdinimo sistemoje triukšmo lygį patalpoje Ortakių priedai Tikrinimo angos Tikrinimo angos turi būti netoli priešgaisrinių vožtuvų, reguliavimo sklendžių, alkūnių, atšakų ir pan. reguliavimo, valymo ir tikrinimo darbams palengvinti. Tikrinimo angos turi būti sumontuotos ortakiuose siekiant sudaryti galimybę patikrinti, išvalyti bei atlikti einamąjį remontą įvairių vožtuvų, jos turi būti taip sumontuotos, kad sudarytų galimybę išvalyti visas ortakių dalis.kai ortakių plotis yra 600 mm ar daugiau, tikrinimo angų dydis turi būti mm.ortakiai, kurių plotis mažesnis nei 600 mm, turi būti su tikrinimo angomis, bet, kai toks dydis neįmanomas, anga gali būti 50 mm siauresnė nei ortakio plotis.tikrinimo angų dangčiai turi būti pagaminti iš 1,5 m galvanizuoto plieninio lakšto. Tikrinimo angas reikia sumontuoti prieš atliekant ortakių nutekėjimbandymus Rankinio reguliavimo sklendės Rankinio reguliavimo sklendės stačiakampiuose ortakiuose turi būti menčių ar sektorių tipo. Sklendės apskrituose ortakiuose turi būti iris tipo. Sklendės turi būti su uždarymo-atidarymo žymėmis, reguliavimo lygio indikatoriumi ir prietaisu, skirtu sklendės padėčiai fiksuoti. Ortakių sekcijos tarpusavyje, o taip pat su fasoninėmis dalimis jungiamos flanšais arba beflanšiniu sujungimu. Sujungimai turi būti standūs bei hermetiški, flanšų plokštuma statmena ortakio ašiai. Ortakių ruošiniai turi būti sukomplektuoti sujungimo bei pritvirtinimo detalėmis TP-SVOK-TS 6 13 O

16 Technologinio oro šalinimo ortakiai montuojami su nuolydžiu į technologinio įrengimo pusę, nenaudojamos 90 o alkūnės Ortakių šiluminė ir ugniai atspari izoliacija Bendra dalis Ortakių šilumos izoliacija turi būti be floro angliavandenių. Visos medžiagos turi būti tinkamos eksploatacijai, esant projektinėms temperatūroms, neturi skatinti korozijos ar kokiu nors kitu būdupaveikti izoliuojamus paviršius, tiek sausoje, tiek drėgnoje būsenoje. Papildomų medžiagų, t.y. ortakių apvalkalų, garso izoliacijos, klijuojančių medžiagų, tvirtiklių, juostų ir kt. Medžiagų, integruotų į ortakius, skydus, ar garso slopintuvus, liepsnos plitimo koeficientas turi neviršyti 25, o dūmų plitimo laipsnis ne didesnis kaip 50 jei ortakių dangų ir apvalkalų tvirtinimui bus naudojami klijai, pastarieji turi būti išbandyti, kad jų liepsnos plitimo koeficientas neviršytų 25, o dūmų plitimo laipsnis ne didesnis kaip 50 sausoje būsenoje. Ortakiai, skydai ir dangos neturi užsidegti, rūkti ar įkaisti, kuomet jie išbandomi pagal panašų vamzdynų apvalkalams taikomą testą. Visos medžiagos turėsiančios sąlytį su oro srautu turi būti nedegios, arba silpnai degios. Specifikuotas medžiagų šilumos laidumo koeficientas (0,042W/m o C) yra esant 24 o C temperatūrai. Naudojant kitokią šilumos izoliaciją, jos storis turi būti parenkamas taip, kad šilumos perdavimo koeficiento reikšmė neviršytų čia specifikuotų medžiagų šilumos perdavimo koeficiento reikšmių. 4. Montavimo, bandymo ir paleidimo darbai 4.1. Pasiruošimas montavimui Įrengimai ir sistemų ruošiniai atvežami sukomplektuoti paketais arba konteineriuose, su užrašu apie ruošinius paruošusią gamyklą, užsakymo Nr. neprimontuota prie paruošų armatūra, tvirtinimo detalės komplektuojamos atskirai. Kontrolės matavimo prietaisai bei automatikos įranga pristatoma atskirai. Prieš pradedant įrengimų bei sistemų montavimą, turi būti atlikti tokie darbai:paruošti pamatai įrengimams; statybinėse konstrukcijose paliktos angos vamzdynų, ortakių montavimui; įrengtos įdėtinės detalės ortakių, vamzdynų bei įrengimų tvirtinimui Vėdinimo sistemų montavimas Montuojant vėdinimo sistemas, turi buti užtikrinama: - sujungimų sandarumas ir tvirtinimo detalių tvirtumas; - ortakių ašių tiesumas; - armatūros kokybė, galimybė prieiti remonto metu. Prieš montavimą, tikrinama ar į ortakių vidų nepateko nešvarumų ar kitų daiktų. Vėdinimo sistemos įrengimai tarpusavyje jungiami flanšais su gumos tarpinėmis. Kanalinė vėdinimo sistema ir horizontalusis ortakių tinklas turi būti kabinamas prie lubų, sienų, kolonų, sijų ir t.t. Vėdinimo įrengimai su ortakiais jungiami minkštais sujungimais, pagamintais iš elastinio, oro nepraleidžiančio audinio. Maksimalus atstumas tarp atramų 2m. Atrėmimo sistema turi būti tokia, kad nebūtų perduodama jokio įtempimo į skersines siūles. Vertikalūs vėdinimo kanalai turi būti paremiami prie sujungimų plieninėmis apkabomis su suvirintais arba užkniedintais kaiščiais, siekiant ortakių tinkle apsaugoti atramas nuo nuslydimo. Vertikalūs ortakiai neturi nukrypti nuo vertikalės daugiau kaip 2mm vienam ortakio ilgio metrui. Ortakiai skirti transportuoti drėgnam orui, neturi būti su išilgine siūle apatinėje ortakio dalyje ir montuojami su nuolydžiu 1-1,5% link drenažo vietos (pagal oro srauto judėjimo kryptį). Ortakių sekcijos jungiamos, naudojant purios ar monolitinės gumos 4-5mm storio tarpines. Horizontalūs bei vertikalūs ortakiai tvirtinami atstumu, nedidesniu kaip 3m TP-SVOK-TS 7 13 O

17 4.3. Vėdinimo sistemų bandymas ir priėmimas Vėdinimo sistemų įrengimai priimami atlikus priešpaleidiminį bandymą ir reguliavimą, o taip pat apžiūrėjus sistemų įrengimų išorę. Priešpaleidiminiai bandymai turi būti atliekami nustatant: -ar ventiliatoriaus našumas atitinka projektinį; -ortakių ir kitų sistemų sandarumas; -ar oro šaldymo stotis, bei kondicionavimo spintos, bei terminalai atitinka projektinius; -oro pašildytuvų tolygų šildymą. Įrengimų veikimo reguliavimas atliekamas norint gauti projektinius rodiklius. Nesandarumų dydis ortakiuose ir kituose sistemos elementuose nustatomas pagal papildomai pasiurbiamo arba netenkamo oro kiekį, kuris negali viršyti 10% ventiliatoriaus našumo. Bandant vėdinimo sistemas leidžiami tokie nukrypimai nuo projektinių rodiklių: 10% oro kiekio pagrindiniais ortakių tarpais bendro vėdinimo sistemose; 20% oro kiekio pratekančio pro oro tiekimo ir išsiurbimo antgalį. Iki bandymo vėdinimo kondicionavimo įrengimai turi dirbti nepertraukiamai ir tinkamai 7 valandas. Atlikus priešpaleidiminį vėdinimo-kondicionavimo sistemų bandymą ir reguliavimą turi būti surašytas priėmimo aktas, o prie jo turi būti pridedami tokie dokumentai: - darbo brėžinių komplektas su įrašais asmenų, atsakingų už montavimo darbų atlikimą. - paslėptų darbų ir tarpinių konstrukcijų priėmimo aktai; - vėdinimo sistemų priešpaleidiminių bandymų ir reguliavimo rezultatų aktas. Turi pateikti visoms vėdinimo sistemoms paruoštus techninius pasus pagal sistemų numeraciją, aptarnaujamų patalpų pavadinimas, įrengimo pastatymo vieta, techninės charakteristikos, darbo rėžimas ir eksploatavimo sąlygos. - kiekvieno įrengimo pasas su nurodytais projektiniais ir faktiniais duomenimis. Sanitarinių - higieninių ir technologinių vėdinimo sistemų įrengimų bandymai ir derinimai turi būti atliekami esant visiškam vėdinamų patalpų technologiniam apkrovimui. Bandymas vykdomas laikantis LST EN 12599:2001/ac:2005 Pastatų vėdinimas. Atiduodamų naudoti sumontuotų vėdinimo ir oro kondicionavimo sistemų bandymo metodikos ir matavimo metodai Kontrolė ir bandymai Pagrindinių perkamų priemonių individualūs bandymai gali būti pakeisti tipiniais bandymais, jeigu tam pritaria pirkėjas. Tipiniai bandymai privalo būti atlikti pagal pripažintus standartus, pateikiant bandymų dokumentaciją ir rezultatus, kuriems pritaria pripažinta nepriklausoma instancija. Įrengimai turi būti išbandyti, atliekant slėgio bandymus pagal ISO. Gamintojas turi atlikti visus būtinus bandymus varikliams. Galutinis įrengimų bandymas atliekamas kartu su derinimu. Derinimo bandymus turi atlikti tiekėjas. Tiekėjas turi aprūpinti reikalingais testavimo ir matavimo prietaisais derinimui atlikti Dokumentacija Visa techninė dokumentacija turi būti pateikta lietuvių kalba. Tiekėjas privalo pateikti detalią specifikaciją visai tiekimo apimčiai. Pasiūlyme turi būti pateiktas kiekvieno šilumos punkto įrengimų ir automatikos priemonių techninis aprašymas. Turi būti pateikta būtina techninė informacija apie: įrengimų markes ir tipus; įrengimų charakteristikas; medžiagų, iš kurių padaryti įrengimai standartus; variklio charakteristikas, įskaitant srovę, apsisukimus ir efektyvumą; TP-SVOK-TS 8 13 O

18 pagrindinę informaciją apie prietaisų eksploataciją; Tiekėjas turi pateikti visų prijungimų, priklausančių šiai tiekimo apimčiai, detalų aprašymą. Tai apima vandens, elektros energijos tiekimą ir t.t., taip pat nurodymus apie visus signalų pasikeitimus vietinio ir distancinio valdymo ir kontrolės sistemose Eksploatacijos ir techninės priežiūros instrukcijos Eksploatacijos ir techninės priežiūros instrukcijos lietuvių kalba turi būti pateiktos dvi savaites prieš derinimo darbų pradžią. Šių instrukcijų pateikiama 3 egzemplioriai. Kiekvienas egzempliorius turi būti tvirtai įrištas į knygą arba knygas priklausomai nuo apimties. Visa medžiaga, išskyrus brėžinius, turi būti A 4 formato. Instrukcijose turi būti pateikta: detalūs brėžiniai; detalus aprašymas; montavimo ir eksploatavimo instrukcijos; techninės priežiūros instrukcijos; atsarginių detalių sąrašas; galimi sutrikimai ir jų pašalinimo būdai. Visa informacija turi būti skirta tik tiekiamiems įrengimams ir joje neturi būti su tuo nesusijusios medžiagos, kurią gamintojas turi savo bendroje literatūroje. Detalios eksploatacijos ir techninės priežiūros instrukcijos turi būti tokio lygio, kad techniškai kvalifikuotas personalas galėtų eksploatuoti, aptarnauti ir remontuoti įrengimus. Papildomai, be išvardintų dalykų, turi būti duota: atsarginių dalių, kurios turi būti sandėliuojamos, kad išvengtume prastovų, sąrašas su nurodytomis jų kainomis. kiekvienai detalei nurodomas garantinis tarnavimo laikas. Atsarginės dalys turi būti taip supakuotos, kad jas galima būtų sandėliuoti ilgą laiką. Kiekvieno įpakavimo priklijuotoje etiketėje turi būti nurodytas įpakavimo turinys ir numeris, pagal kurį galima rasti tų detalių aprašymą eksploatacijos ir techninės priežiūros instrukcijose. Etiketėje turi būti tekstas tokia kalba, kuri yra naudojama visuose dokumentuose; saugumo priemonės; darbo tvarka normaliam paleidimui ir sustabdymui ir darbo tvarka, kurios turi būti laikomasi, atsiradus sutrikimams eksploatacijos metu; grafikai mechaniniam ir elektriniam įrengimų darbo reguliavimui. Reguliavimas bus tikrinamas, ir jei būtina, koreguojamas bandymų ir paleidimo metu. Techninės priežiūros instrukcijose bus nurodyta: Periodinės, profilaktinės techninės apžiūros grafikai. Leistinos įrengimų ir jų dalių nusidėvėjimo normos prieš būtiną jų pakeitimą. Darbo eiga, atliekant susidėvėjusių detalių pakeitimą. Įrengimų valymo ir kapitalinio remonto grafikai, nurodant darbo eigą įrengimų išmontavimui ir sumontavimu. ŠILDYMO SISTEMA ŠILDYMO PRIETAISAI IR JŲ MONTAVIMAS 2,0 GEOTERMINIO KATILO TECHNINIAI DUOMENYS Geoterminio šildymo katilas Qšild =19.0 kw (43/37C), tipas vanduo/vanduo -Įmontuoti šildymo sistemai: srautą praleidžiantis vožtuvas, nuorintojas, manometras, apsauginis vožtuvas, siurblio rutuliniai vožtuvai, cirkuliacinis siurblys šildymo sistemai ir karštam vandeniui. -Įmontuoti grunto apytakos ratui : cirkuliacinis siurblys ir cirkuliacinio siurblio rutuliniai vožtuvai. -Įmontuotas šilumos siurblio ir šildymo sistemos reguliatorius pagal lauko sąlygas su visiškai grafiniu displėjumi ir meniu. -šildymo sistemos apytakos rato išsiplėtimo indas 35l -grunto apytakos rato išsiplėtimo indas 35l TP-SVOK-TS 9 13 O

19 -Apsauginė grupė grunto apytakos ratui susidedanti iš apsauginio vožtuvo, manometro, nuorintojas. - prisijungimas prie interneto Plieniniai radiatoriai Šildymo prietaisai montuojami išlaikant vertikalę ir horizontalę. Patalpos ribose prietaisai montuojami vienodame aukštyje. Plieniniai radiatoriai nudažyti baltais dažais. Radiatorių galingumas apskaičiuotas pagal DIN Bandomasis slėgis 10 barų. -Darbinis slėgis 6 barai. -Maksimali temperatūra 150 0C. Radiatorių paviršiaus dažymo apsauga vykdoma pagal standartą DIN Plieninis paviršius elektrolizės būdu padengiamas epoksidiniais milteliais. Dažymo spalva RAL Radiatoriai turi būti įvynioti į polietilenines plėveles ir supakuoti į kartonines dėžes, papildomai apsaugant kampus ir groteles pakrovimo bei iškrovimo operacijų metu. Radiatoriai turi būti montuojami vadovaujantis gamintojo instrukcijomis. Prie sienų tvirtinami sieniniais laikikliais. Plieniniai radiatoriai ir konvektoriai. Plieniniai vandens šildymo radiatoriai pagaminti iš aukščiausios rūšies 1,25 mm šaltai valcuoto lakštinio plieno, atitinkančio standarto DIN 1623 reikalavimus. Jie padengti antikorozine danga ir nudažyti balta spalva. Darbinis slėgis 10 bar. Slėgis bandymų metu 13 bar. Maks. darbinė temperatūra 110 ºC Plieniniai radiatoriai ir konvektoriai turi būti su įmontuotu gamykloje išankstinio nustatymo termostatiniu ventiliu, apatinio prijungimo mazgas turi būti iš dešinės pusės: tiekiamo vamzdžio ašis yra 80 mm atstumu nuo radiatoriaus krašto, o grįžtamo vandens vamzdžio ašis 30 mm. Kiekviename iš keturių radiatoriaus kampų turi būti šoninės prijungimo kiaurymės su vidiniu sriegiu G½" (d 15 mm); Radiatoriai turi būti įvynioti į polietilenines plėveles ir supakuoti į kartonines dėžes, papildomai apsaugant kampus ir groteles pakrovimo bei iškrovimo operacijų metu. Radiatoriai turi būti sukomplektuoti kartu su tvirtinamosiomis detalėmis ir laikikliais. Plieninių radiatorių montavimas: - plieniniai radiatoriai turi būti montuojami, remiantis gamintojo instrukcijomis; - atstumas tarp radiatoriaus ir grindų bei palangės turi būti ne mažesnis kaip 110 mm; - radiatoriai montuojami kartu su gamykliniu įpakavimu; jei įpakavimas pažeistas, radiatoriai turi būti apsaugoti kitomis priemonėmis; įpakavimą rekomenduojama nuimti tik pasibaigus statybos ar remonto darbams. - plieniniai radiatoriai turi būti jungiami prie vamzdžių, atsižvelgiant į standartinę tiekiamojo ir grįžtamojo atvamzdžių išdėstymą radiatoriaus dešinėje pusėje, nes sujungus atvirkščiai, 60% sumažėja radiatoriaus šiluminė galia. po sumontavimo bandomasis radiatoriaus slėgis neturi viršyti 1,2 MPa (12 barų) slėgio Kombinuoti rankšluosčių džiovintuvai. Jungiami prie uždaros šildymo sistemos. Gali būti montuojami su elektriniu tenu. Darbinis slėgis: 10bar; Darbinė temperatūra: 95 C; Komplekte: nuorintojas, aklė, laikikliai TP-SVOK-TS O

20 VAMZDYNAI IR JŲ MONTAVIMAS 2.2.Plieniniai vamzdžiai Šildymo sistemos magistralėms ir stovams naudoti vamzdžius, kurių vidinis 100, 80, 65, 50, 40, 32, 25, 20, 15. Vamzdynai žymimi pagal susitarimą užsakyme dažytu ar štampuotu ženklu. Jų galai turi būti nupjauti statmenai (leistinas nuolydis ne daugiau 2o), nuvalyti nuo atplaišų ir uždengti aklėmis. Vamzdynų skersmenų ribinės nuokrypos neturi viršyti: --- išoriniams skersmenims iki 40mm imtinai --- 0,4-0,5mm; --- išoriniams skersmenims virš 40mm --- 0,8-1,0mm. Vamzdynai tiekiami siuntomis su kokybę liudijančiais dokumentais, be to turi būti pateikti medžiagos sertifikatai. Vamzdynų siuntas priima rangovas ir atsako už kokybę. Armatūra ant horizontalių vamzdžių įrengiama taip, kad suklys būtų nukreiptas vertikaliai į viršų arba nuožulniai vamzdžio viršutinio pusapskritimio ribose. Prieš montavimą visa armatūra turi būti papildomai išbandyta Plastikiniai daugiasluoksniai vamzdžiai Šildymo sistemų atšakų montavimui naudojami daugiasluoksniai plastikiniai vamzdžiai. Maksimali darbo temperatūra 95ºC, maksimali trumpalaikė temperatūra 110ºC, maksimalus ilgalaikis darbo slėgis 6 barai, vamzdžio šiluminis plėtimosi koeficientas 0,025mm/mK, vamzdžio šilumos laidumo koeficientas 0,43W/mK, vamzdžio gruoblėtumas k=0,003-0,007mm. Daugiasluoksnį vamzdį sudaro vidinėje ir išorinėje pusėje esantys plastikiniai sluoksniai iš bespalvio PE-X ir balto PE-HD bei vieno tarp jų esančio sluoksnio iš aliuminio. Trys vamzdžiai homogeniškai vienas su kitu sujungti jungiamaisiais sluoksniais. Tokiu būdu gaunamas penkių sluoksnių vamzdis. Ant plastikinių vamzdžių paviršiaus kas 1m turi būti vamzdžio pavadinimą, skersmenį, standartą ir kokybės ženklą, bandomąjį slėgį nurodantis užrašas. Vamzdžiai lenkiami rankiniu būdu, lenkimo spyruoklės pagalba arba vamzdžių lenkimo įtaisu. Ilgalaikį sujungimų sandarumą garantuoja tik tos pačios kaip ir vamzdžiai firmos įrankiai, kurie suderinti pagal technines charakteristikas ir geometrinius matmenis. Plastikinių vamzdžių jungimą atlikti, remiantis vamzdžius gaminančios firmos pateiktais nurodymais ir rekomendacijomis Vamzdynas lauko tinklams ir gręžiniams, fasoninės dalys. Polietileninis slėginis vamzdis PE80. Jie turi atitikti LST ISO 4422 standartą arba būti lygiavertūs. Vamzdžio mechaninės savybės: - tankumas 943 kg/m 3 - elastingumo modulis 700 MPa - lydymosi indeksas 0,9 g/10 min - šiluminis plėtimosi linijinis koeficientas 1, K - specifinė šiluma 1,9 J/g K - šiluminis laidumas 0,38 W/m K - vamzdžių ilgis ritiniuose po 300, 400, 500 m/ ne ritiniuose 6m, 12 m Pagal reikalavimus visiems pateiktiems vamzdžiams turi būti pateikti sertifikatai su patikros ataskaita ir medžiaga. Patikros medžiagoje turi būti nurodyta atskira vamzdžio kokybė ir taikomi reikalavimai Izoliuojantis vamzdis Skirtas izoliuoti šilumnešį nuo kitu inžinerinių tinklų ar komunikacijų, susikirtimo su jomis vietose, taip pat šiltesnio be šaltesnio vamzdžio suartėjimo < 500 mm vietose. Vamzdžių PE D40x2,4 apsaugai projektuojamas kabelių apsaugai skirtas PE gofruotas dviguba sienele vamzdis D75/63. Sieninių įvadų įvorėms naudojami tie patys apsauginiai vamzdžiai TP-SVOK-TS O

21 IZOLIACIJA Vamzdynai izoliuojami šilumine izoliacija, kurios pagrindą sudaro mineralinė akmens vata, kurios λ 0,05W/mK. Neizoliuoti plieniniai vamzdžiai ir armatūra dažomi aliejiniais dažais 2 kartus. Dažai turi būti atsparūs vandens - cheminių medžiagų mišinio poveikiui. ARMATŪRA IR ĮRENGIMAI 2.3. Termostatiniai ventiliai Automatiškai veikiantis temperatūros reguliatorius (tiesioginio išpildymo) nereikalaujantis elektrinio maitinimo, su išankstiniu nustatymu maksimaliam vandens srautui apriboti. Termostatiniai ventiliai montuojami prie šildymo prietaisų ant paduodamo šildymo sistemos atvado. Ant ventilio įrengiama termostatinė galva. Turi turėti apsauginius gaubtus bei užrakinimo žiedus. Eil. Nr. Techniniai duomenys Reikalavimai 1 Vožtuvo skersmuo DN Korpusas bronzinis 3 Prijungimas srieginis 4 Projektinė temperatūra T = o C 5 Projektinis slėgis PN=0,3 MPa 6 Termostatinio daviklio temp.nustatymas T = 6 26 o C 2.4. Rutuliniai ventiliai Naudojami rutuliniai ventiliai iš žalvario, kurių darbinė temperatūra +120 C, darbinis slėgis 16 barų, sujungimas movinis-srieginis Balansiniai ventiliai Balansiniai ventiliai su išankstiniu reguliavimu. Šie ventiliai turi turėti išankstinį reguliavimą. Techniniai duomenys: - darbinė temperatūra +120 C, - darbinis slėgis 16bar. -moviniai, jungimas srieginis atbulinis vožtuvas: - darbinė temperatūra +120 C, - medžiaga - žalvaris, - darbinis slėgis 16bar, -apsaugotas nuo hidraulinių smūgių Tinklinis filtras Skirti irengimų apsaugai nuo mechaninių teršalu. Filtruojantis elementas nerūdijančio chromnikelio plieno tinklelis su 0,6 (0,25) mm akutėmis apkaboje. Techniniai duomenys: darbo temperatūra: C, salyginis slėgis: 1,6(1,0)MPa, žalvariniai, srieginio sujungimo skersmens iki DN50, didesnio flanšinis su suporintais flanšais Kontroliniai matavimo prietaisai: - slėgio kontrolei - manometras PN-1,6MPa-:-0,4MPa, - korpuso diametras 50mm, - tikslumo klasė 1,5, -temperatūros kontrolė - techninis termometras iki TP-SVOK-TS O

22 Grindinio šildymo sistemos vamzdžiai PEX tipo, pagaminti iš plastiko žaliavos. Vamzdžių konstrukcija turi būti pritaikyta šildymo sistemoms, kuriose momentinė vandens temperatūra neviršija 95 C, o pastovi - 70 C. Maksimalus darbinis slėgis yra 0,6 MPa (6 barai). 3,0. Grindinio šildymo sistema Prie armatūros tinklo pritvirtinti ir betonu užlieti šildymo kontūrai. Virš vamzdžių esančio betono sluoksnio storis turi būti ne mažesnis nei 30 mm. Grindų konstrukcijoje naudojamas armatūros tinklas leidžia vamzdžius pritvirtinti pagal projektą mažomis sąnaudomis. Vamzdžiams prie armatūros tinkle tvirtinti pririšimo vielą. Vamzdžius reikia pririšti ne didesniu nei 750 mm atstumu. Užsilenkimų vietose tarp pririšimo taškų jis turi būti 200 mm. Armatūros tinklas nuo izoliacijos sluoksnio turi būti pakilęs. Svarbiausia armatūros tinklo paskirtis yra sutvirtinti betono sluoksnį. Būtina patikrinti ant grunto liejamo betono sluoksnio ir betoninių perdangų šilumos izoliacijos kokybę. Kad šilumos atidavimas į apačią nebūtų didesnis nei kitų šildymo sistemų atveju, ant grunto esančios šilumos izoliacijos storis turi būti ne mažesnis nei 100 mm. Perdangose, kad šilumos atidavimas žemyn nebūtų per didelis, šilumos izoliacijos sluoksnis turi būti ne plonesnis nei mm. Tarp betoninės perdangos ir sienų, atramų bei kitų konstrukcijų dedama kraštinė juosta. Prie išorinės sienos esanti kraštinė juosta apsaugo ir nuo šalčio. ŠILDYMO SISTEMOS IŠBANDYMAS Hidraulinis šildymo sistemos išbandymas atliekamas, kai yra atlikti visi montažo darbai ir sumontuotos vamzdynų tvirtinimo detalės bei nejudamos atramos. Bandymą atlikti esant patalpose teigiamai temperatūrai. Šildymo sistema turi būti atjungta nuo šilumos šaltinio. Bandoma šaltu vandeniu 1,3 darbinio slėgio, bet ne mažiau kaip 1,0bar. Šildymo sistema skaitoma tinkama eksploatacijai, jeigu po 5 minučių slėgio sumažėjimas neviršija 0,02MPa ir siūlėse, vamzdžiuose, armatūroje, šildymo prietaisuose nėra vandens ištekėjimo. Šiluminis sistemos išbandymas atliekamas, esant teigiamai išorės oro temperatūrai tinklo vandeniu, kurio temperatūra ne žemesnė kaip 60 C. Šiluminis sistemos išbandymas vykdomas 7 valandas. Jeigu šiltuoju periodu nėra šilumos šaltinio, tai šiluminis sistemos išbandymas turi būti vykdomas prasidėjus šildymo sezonui. Bandymas vykdomas laikantis LST EN 14336:2004 Pastatų šildymo sistemos. Vandeninių šildymo sistemų įrengimas ir priėmimas eksploatuoti TP-SVOK-TS O

23 VĖDINIMO SISTEMŲ CHARAKTERISTIKŲ LENTELĖ Sistemų žymėjim as Kieki s OTŠRS- 1; 1 OŠ-1;-2; -3 ; 6 Aptarnaujamos patalpos pavadinimas Viso pastato WC patalpos 2 Virtuvėje Įrenginio pavadinimas Rekuperatorius su plokšteliniu šilumokaičiu, kurio naudingumo koeficientas >90% Buitinis ištraukimo ventiliatorius Recirkuliacinis gartraukis su anglies filtrais Tiekiam o (+)/šalini mo (-) nominal us oro kiekis m3/h 390/- 390 Ventiliatori aus el. variklio galinguma s kw Įtampa V Sistemo s slėgis Pa /150 Tipas Elektri nis Oro pašildytuvas temp. C nuo iki šilumos kiekis kw Filtras G ,5 230 Triukšmo slopintuvas tipas Apvalus triukšmo slopintuvas* išmatavim ai 4xDN L- 900mm; Pastabos (rekomenduojamas ventagregatas) Atestato Nr UAB MIESTO RENOVACIJA Žygio g , LT Vilnius Tel./Faks.: KOMPLEKSAS : OBJEKTAS : Grupinio gyvenimo namų demencijomis ir Alzheimerio liga sergantiems asmenims Pečionių g.2, Naujikų k., Karsakiškio sen., Panevėžio r., statyba. A292 PV A. Vaitulevičius 2012 Laida A1691 Arch. T. Noreika 2012 Vėdinimo sistemų charakteristikų lentelė PDV J. Gaidukevič 2012 O Etapas Lapas Lapų STATYTOJAS : TP-SVOK-SCH TP VŠĮ Integruotų sveikatos paslaugų centras 1 1

24 ŠVOK SISTEMŲ MEDŽIAGŲ ŽINIARAŠTIS Grupinio gyvenimo namų demencijomis ir Alsheimerio liga sergantiems asmenims Pečionių g.2, Naujininkų k., Kasakiškio sen., Panevėžio r., statyba. Eil. nr. pavadinimas ir techninės charakteristikos tech. spec. žymuo mato vnt. kiekis papildomi duomenys OTŠRS-1 sistema (grupinio gyvenimo patalpų oro rekuperacinė sistema) OTŠRS-1 sistema Rekuperatorius su plokšteliniu šilumokaičiu, naudingumo koeficientas >90%, L=±390 m3/h; slėgis 150 Pa, El. ventiliatoriai: 2xNel=200W; 230/50/1 fazės. Kondensatas nuvedamas į 1. artimiausią F1 tinklą (montavimo vietą tikslinti darbo projekte). TS 2.1 Kompl. 1 Rekuperatorius komplektuojamas su valdymo automatika ir sklende Rekuperatoriaus montavimo antivibraciniai laikikliai Papildomas kanalinis el. šildytuvas DN160; Nel=2.0kW, oro paėmimo pašildymui nuo -23 C iki -5 C. El. šildytuvas komplektuojamas su integruotais oro srauto, slėgio, temperatūros jutikliais ir reguliatoriumi. Recirkuliacinis gartraukis L=150m3/h su riebaliniais ir anglies filtrais, apšvietimu, 3 greičio padėtimis ir ventiliatoriumi 1f, 0,5kW 800x600x500 TS Kompl. 1 Kompl. 1 TS Kompl. 2 Tikslinti montavimo metu Su valdymo automatika Atestato Nr Triukšmo slopintuvas DN160;H-50; L=900mm; TS3.3 Vnt Triukšmo slopintuvas DN160;H-50; L=600mm; Vnt Oro paėmimo grotos BxH 300x200, komplektuojami su atbuliniais vožtuvais TS kompl Oro išmetimo stogelis DN160, komplektuojami su atbuliniais vožtuvais TS 3.1 Kompl Ugnies vožtuvas DN160 (EI30) Vnt Oro tiekimo difuzorius P-DVS Ø100 TS 3.1 Vnt 11 UAB MIESTO RENOVACIJA Žygio g , LT Vilnius Tel./Faks.: KOMPLEKSAS : OBJEKTAS : Grupinio gyvenimo namų demencijomis ir Alzheimerio liga sergantiems asmenims Pečionių g.2, Naujikų k., Karsakiškio sen., Panevėžio r., statyba. A292 PV A. Vaitulevičius 2012 Laida A1691 Arch. T. Noreika 2012 MEDŽIAGŲ ŽINIARAŠTIS PDV J. Gaidukevič 2012 O Etapas Lapas Lapų STATYTOJAS : TP-SVOK-MZ TP VŠĮ Integruotų sveikatos paslaugų centras 1 6

25 11. Oro ištraukimo difuzorius DVS Ø100 Vnt Garsą slopinantis lankstus izoliuotas ortakis su perforacija DN100 m Ortakis DN100 TS 3.2 m Tas pats DN125 m Tas pats DN160 m 5 Apvalūs oro paėmimo/išmetimo ortakiai DN160 izoliuoti savaime limpančia antikondensacine izoliacine medžiaga, storis 10mm,pagaminta iš 16. chemiškai kryžminto putinto polietileno. Izoliacija TS 3.2. m. 6 (oro tiekimo/ištraukimo ortakių izoliacijai techninėje patalpoje, ant viršaus uždedant priešgaisrine izoliacija EI30). Techninėje patalpoje esantis ortakis DN100, 17. izoliuotas priešgaisrine izoliacija iš akmens vatos, m 6 50mm, paviršius dengtas aliuminio folija 18. Tas pats DN160 m 9 Virš stogo esantis ortakis DN160, 19. izoliuotas priešgaisrine izoliacija iš akmens vatos, kurios 0,04W/moC, 50mm, paviršius dengtas m 1 aliuminio folija ir apskardintas 20. Balansavimo sklendės DN100 TS vnt Tas pats DN125 TS vnt Ortakių tvirtinimo detalės TS Kompl Ortakių jungtys (pereigos, alkūnės, reguliavimo sklendės atsišakojimai ir pan.) Kompl. 1 Ortakių tvirtinimui naudoti antivibracinius laikiklius,,v tipo Kiekis tikslinamas DP 24. Sandarinimo medžiagos Kompl Kondensato nuvedimo vamzdis plastikinis 18x2 TS m 3 Specialus sifonas kondensato pajungimui į nuotekų TS Vnt sistemą Angų gręžimas ir sandarinimas per stogą; Ortakiui 160-1vnt Angų kiekis per sieną tikslinamas DP. kompl. 1 Cinkuota skarda, kurios storis 0,6 mm nestandartinių detalių gamybai m 2 5 Prieš gręžiant angas jų vietą turi būti suderintą su konstruktoriumi 29. Paleidimo balansavimo darbai TS 4 sist OŠ-1 sistema (oro ištraukimas iš WC patalpų Nr. 13 ir Nr.16) 31. OŠ-1 sistemos. Buitinis oro ištraukimo ventiliatorius DN100; L=54m3/h, P=30Pa, Nel=20W su taimeriu ir atbuliniu vožtuvu. Jungiamas nuo šviesos ar judesio TS 2.3 Kompl. 2 daviklio. 32. Oro išmetimo stogelis DN100 TS 3.1 Kompl Apvalūs ortakiai DN100 izoliuoti savaime limpančia antikondensacinė izoliacinė medžiaga, storis 10mm,pagaminta iš chemiškai kryžminto putinto TS 3.2. m. 9 polietileno. 34. Ortakis DN100, izoliuotas šilumine izoliacija su m 1 Tikslinti DP TP-SVOK-MZ 2 6 O

26 aliuminio folija, kurios 0,04W/moC, 50mm, ir apskardintas (oro išmetimo ortakio izoliacijai virš stogo) 35. Atbuliniai vožtuvai DN100 TS vnt Ortakių tvirtinimo detalės TS Kompl Ortakių jungtys (alkūnės, pereigos, reguliavimo sklendės, atsišakojimai ir pan.) Kompl Sandarinimo medžiagos Kompl Angų gręžimas ir sandarinimas per stogą; Ortakiui 100-1vnt Angų kiekis per sieną tikslinamas DP. kompl. 1 Prieš gręžiant angas jų vietą turi būti suderintą su konstruktoriumi 40. Paleidimo balansavimo darbai TS 4 sist OŠ-2 sistema (oro ištraukimas iš WC patalpų Nr. 8 ir Nr.10) 42. OŠ-2 sistemos. Buitinis oro ištraukimo ventiliatorius DN100; L=54m3/h, P=30Pa, Nel=20W su taimeriu ir atbuliniu vožtuvu. Jungiamas nuo šviesos ar judesio TS 2.3 Kompl. 2 daviklio. 43. Oro išmetimo stogelis DN100 TS 3.1 Kompl Apvalūs ortakiai DN100 izoliuoti savaime limpančia antikondensacine izoliacine medžiaga, storis 10mm, TS 3.2. m. 8 pagaminta iš chemiškai kryžminto putinto polietileno. 45. Ortakis DN100, izoliuotas šiluminė izoliacija su aliuminio folija, kurios 0,04W/moC, 50mm, ir apskardintas m 1 Tikslinti DP (oro išmetimo ortakio izoliacijai virš stogo) 46. Atbuliniai vožtuvai DN100 TS vnt Ortakių tvirtinimo detalės TS Kompl Ortakių jungtys (alkūnės, pereigos, reguliavimo sklendės, atsišakojimai ir pan.) Kompl Sandarinimo medžiagos Kompl Angų gręžimas ir sandarinimas per stogą; Ortakiui 100-1vnt Angų kiekis per sieną tikslinamas DP. kompl. 1 Prieš gręžiant angas jų vietą turi būti suderintą su konstruktoriumi 51. Paleidimo balansavimo darbai TS 4 sist OŠ-3 sistema (oro ištraukimas iš WC patalpų Nr.3 ir Nr.5) 53. OŠ-3 sistemos. Buitinis oro ištraukimo ventiliatorius DN100; L=54m3/h, P=30Pa, Nel=20W su taimeriu ir atbuliniu vožtuvu. Jungiamas nuo šviesos ar judesio TS 2.3 Kompl. 2 daviklio. 54. Oro išmetimo stogelis DN100 TS 3.1 Kompl Apvalūs ortakiai DN100 izoliuoti savaime limpančia antikondensacinė izoliacine medžiaga, storis 10mm,pagaminta iš chemiškai kryžminto putinto TS 3.2. m. 3 polietileno. 56. Ortakis DN100, izoliuotas šilumine izoliacija su aliuminio folija, kurios 0,04W/moC, 50mm, ir m 1 Tikslinti DP TP-SVOK-MZ 3 6 O

27 apskardintas (oro išmetimo ortakio izoliacijai virš stogo) 57. Atbuliniai vožtuvai DN100 TS vnt Ortakių tvirtinimo detalės TS Kompl Ortakių jungtys (alkūnės, pereigos, reguliavimo sklendės, atsišakojimai ir pan.) Kompl Sandarinimo medžiagos Kompl Angų gręžimas ir sandarinimas per stogą; Ortakiui 100-1vnt kompl. 1 Prieš gręžiant angas jų vietą turi būti suderintą su konstruktoriumi 62. Paleidimo balansavimo darbai TS 4 sist Natūralaus vėdinimo sistema NV NV-1 sistemos. Reguliuojamos natūralaus vėdinimo grotos BxH 150x200 iš anoduoto aliuminio su uždarymo sklendė. TS Kompl. 1 Pastaba: Tikslinti su užsakovu. 65. Oro išmetimo stogelis DN125 TS 3.1 Kompl Apvalūs ortakiai DN125 izoliuoti savaime limpančia antikondensacinė izoliacine medžiaga, storis 10mm, TS 3.2. m. 1 pagaminta iš chemiškai kryžminto putinto polietileno. 67. Ortakis DN125, izoliuotas šilumine izoliacija su aliuminio folija, kurios 0,04W/moC, 50mm, ir apskardintas (oro išmetimo ortakio izoliacijai virš stogo) m 1 Tikslinti DP 68. Ortakių tvirtinimo detalės TS Kompl Ortakių jungtys (alkūnės, pereigos, reguliavimo sklendės, atsišakojimai ir pan.) Kompl Cinkuota skarda, kurios storis 0,6 mm nestandartinių detalių gamybai m Sandarinimo medžiagos Kompl Angų gręžimas ir sandarinimas per stogą; Ortakiui 125-1vnt kompl Paleidimo balansavimo darbai TS 4 sist. 1 ŠILDYMO SISTEMA 74. Geoterminio šildymo katilas Qšild =19.0 kw (43/37C), tipas: vanduo/vanduo -Įmontuoti šildymo sistemai: srautą praleidžiantis vožtuvas, nuorintojas, manometras, apsauginis vožtuvas, siurblio rutuliniai vožtuvai, cirkuliacinis siurblys šildymo sistemai ir karštam vandeniui. -Įmontuoti grunto apytakos ratui : cirkuliacinis siurblys ir cirkuliacinio siurblio rutuliniai vožtuvai. -Įmontuotas šilumos siurblio ir šildymo sistemos reguliatorius pagal lauko sąlygas su visiškai grafiniu displėjumi ir meniu. -šildymo sistemos apytakos rato išsiplėtimo indas 35l TS 2.0 kompl. 1 Prieš gręžiant angas jų vietą turi būti suderintą su konstruktoriumi TP-SVOK-MZ 4 6 O

28 -grunto apytakos rato išsiplėtimo indas 35l -Apsauginė grupė grunto apytakos ratui susidedanti iš apsauginio vožtuvo, manometro, nuorintojas 75. Kombinuotas karšto vandens tūrinis šildytuvas 600l su dviem šilumokaičiais, Šildymo šilumokaitis 4,5m2; Papildomas šilumokaitis 1,5m2; TS kompl 1 Su reguliavimo aprišimo armatūra, temp. davikliais ir apsaugos grupe 76. Elektrinis tenas Nel=6.0kW į tūrinį šildytuvą TS kompl Izoliuota akumuliacinė talpa 500l TS kompl Lauko dalies kolektorius 4-ių žiedų, su reguliavimo ir uždarymo armatūra. Elektrinės oro užuolaidos L=1000m, Nel=4.6kW, pakabinimo aukštis <2,5m, su tvirtinimo rėmais, valdymo ir reguliavimo automatika Elektrinis rankšluosčių džiovintuvas su elektriniu tenu 200W TS Kompl. 1 TS Kompl. 2 Tikslinti DP pagal pasirinktos įrangos rekomendacijas TS Vnt. 7 Montuojami san. mazguose 81. Automatinis vandens papildymo vožtuvas DN15 Vnt Cirkuliacinis siurblys (T4 vandentiekiui ) Kompl Ventilis DN25 TS2.4 Vnt Ventilis DN32 TS2.4 Vnt Ventilis DN40 TS2.4 Vnt Atbulinis vožtuvas DN25 TS2.7 Vnt Atbulinis vožtuvas DN40 TS2.7 Vnt Mechaninis filtras DN25 TS2.8 Vnt Mechaninis filtras DN40 TS2.8 Vnt Automatikos blokas TS Kompl. 1 Derinti darbo metu 91. Termometrai, manometrai, nuorintojai, apsauginiai Kiekį tikslinti Kompl. 1 vožtuvai, davikliai montavimo metu 92. Plieninis apatinio pajungimo radiatorius su sieniniais laikikliais, termostatinė galvutė ir pajungimo mazgu, tipas 22, aukštis 500 mm, ilgis 100 mm: h- 1000, (43/37 0 C/18C-500W) TS 5.1 kompl Grindinio šildymo vamzdis Pe-xa 20x2,0, su TS 3,0 m 1330 deguonies difuzijos barjeru Kiekį tikslinti DB 94. Plieniniai vamzdžiai 25 darbinis slėgis 1,0 MPa izoliuoti kevaline izoliacija iš akmens vatos, kurio TS 5.2. λ 0,05 W/m0C, δ=20 mm, paviršius dengta m 12 aliuminio folija 95. Tas pats 32 TS 5.2. m Tas pats, 40 TS 5.2. m Šiluminė izoliacija vamzdžiui 20x2,0, s=10mm, m Potinkinė spintelė 10 žiedų, grindiniam šildymui TS Kompl Virštinkinė spintelė 9 žiedų, grindiniam šildymui TS Kompl Reguliuojamas kolektorius su debitomaičiais 9 šakų TS Kompl TP-SVOK-MZ 5 6 O

29 DN Reguliuojamas kolektorius su debitomaičiais 10 šakų DN25 TS Kompl. 1 Grindino šidymo kolektoriaus laikikliai, tarpinės, du TS3,0 Kompl termometrai ir nuorinimo, užpildymo, išleidimo, ir apėjimo vožtuvai, bei tvirtinimo lementai Grindinio šildymo reguliavimo mazgas, skirtas palaikyti į grindinio šildymo sistemą paduodamo srauto temperatūrą. Su aukšto efektyvumo cirkuliaciniu siurbliu Q=2,7 m3/h, H=2,0m Termostatas su kapiliariniu jutikliu C paduodamai temperatūrai palaikyti. Termostatinio vožtuvo kvs 10 m3/h TS3,0 Kompl kraštinė juosta 150x8 Kompl. 1 Tiklinti DP 105. kompensacinė juosta 100x10 m Laidinis termostatas Kompl. 11 Kiekį ir montavimo vietą tikslinti DP Laidinis kontroleris su valdymo pultu Kompl Priedai; Antena, sujungimo laidai, tvirtinimo komplektas 108. Termopavaros 24V vnt Papildomos medžiagos laikikliai, nipeliai ir fasoninės Kompl. 1 dalys 110. Reikiamų šildymo sistemos montavimui angų Kompl. 1 Kieki tikslinti DP gręžimas 111. Statybinių šiukšlių išvežimas Kompl Šildymo sistemos, bandymo ir hidraulinio TS Kompl. 1 balansavimo darbai 113. GRĘŽINIAI ĮVADAS Į PASTATĄ 114. Vertikalus gręžiniai geoterminiam šildymui su Tikslinti DP Kompl. 4 gręžiniu užpildymu. Vertikalaus zondo gylis 100m Vamzdžiai: TS Tikslinti DB 115. Polietileninis vamzdis gręžiniams/lauko tinklams m 560 PE80 D40 2,4, PN Fasoninių dalių kompl PE vamzdžiui TS Kompl.. 1 Tikslinti DB 117. Izoliacinis vamzdis D75/63 TS m 40 Tikslinti DB 118. Tranšėjos kasimas, gylis apie 1,5 m, plotis 1,3m, ilgis m 3 Tikslinti DB 98 50m Smėlio pasluoksnio įrengimas m 3 7 Tikslinti DB 120. Išvežtas gruntas Kompl. 1 Tikslinti DB 121. Signalinė juosta m 150 Tikslinti DB 122. Propilenglikolio mišinys 25% koncentracijos m 3 0,560 Tikslinti DB 123. Hidraulinis išbandymas Kompl. 1 Tikslinti DB 124. Paleidimo derinimo darbai Kompl. 1 Tikslinti DB Pastaba: 1. Medžiagų kiekius ir įrenginių charakteristikas tikslinti darbo projekto stadijoje. 2. Prieš gręžiant angas jų vietą turi būti suderintą su konstruktoriumi. Numatyti skylių užtaisymą. 3. Visų sistemų veikimas tikslinamas darbo projekto eigoje, žinant tikslius parinktos įrangos parametrus. 4. Medžiagas ir įrenginius galima keisti į analogiškus, atitinkančius technines charakteristikas TP-SVOK-MZ 6 6 O
