1 UPS NEO σ. 338 Κeor Multiplug UPS Σύστημα LCS 2 σ. 340 Πίνακας επιλογής υλικών εξοπλισμού και ερμαρίων Σύστημα LCS 2 Χαλκός σ. 344 LCS 2, μετώπες μικτονόμησης και μπλοκ κονεκτόρων UPS, LCS 2 ΣΥΣΤΗΜΑΤΑ ΔΟΜΗΜΕΝΗΣ ΚΑΛΩΔΙΩΣΗΣ Σύστημα LCS 2 Οπτική ίνα WiFi LCS 2 ερμάρια και πίνακες σ. 350 LCS 2, οπτική ίνα FΤTΟ σ. 352 LCS 2, πρίζες οπτικών ινών σ. 357 LCS 2, ερμάρια 19 σ. 362 LCS 2, πίνακες 19 NΕΑ ΠΡΟΪΟΝΤΑ 2016 UPS Keor Multiplug stand-by UPS 600 και 800 VA (σ. 338) UPS Nicky & Nicky S line interactive UPS 600 έως 3000 VA (σ. 338) 334

2 NEO NEO σ. 339 On-line double conversion UPS Daker DK NEO σ. 338 Line Interactive UPS Niky, Niky S και Keor Line RT σ. 339 On-line double conversion UPS Keor LP και Keor S σ. 346 LCS 2, πρίζες πληροφορικής RJ 45 σ. 348 LCS 2, κουτί διανομής ζώνης σ. 349 LCS 2, καλώδια μικτονόμησης σ. 349 LCS 2, εξαρτήματα σ. 351 LCS 2, οπτική ίνα Κατανεμητής ορόφου σ. 351 LCS 2 συρτάρια οπτικών ινών σ. 351 LCS 2 μπλοκ και εξαρτήματα για συρτάρι οπτικών ινών σ. 352 LCS 2, pigtails και διακλαδωτές οπτικών ινών σ. 353 LCS 2, καλώδια μικτονόμησης οπτικών ινών σ. 354 LCS 2 WiFi Access Points σ. 357 LCS 2, ερμάριο server 19 σ. 358 Είσοδοι καλωδίων, βάθρα, εξαερισμός σ. 359 LCS 2, ράφια, εξοπλισμός σ. 360 LCS 2, χειρισμός καλωδίων, δεματικά ΗΔΕ σ. 363 LCS 2, πίνακας 10 σ. 363 LCS 2, πίνακες 19 σταθεροί Linkeo UPS Daker DK on-line double conversion UPS μονοφασικό και τριφασικό (σ. 339) UPS Keor LP & Keor S on-line double conversion UPS μονοφασικά (σ. 339) 335

3 UPS ΠΛΗΡΗΣ ΓΚΑΜΑ ΥΨΗΛΗΣ ΤΕΧΝΟΛΟΓΙΑΣ ΑΠΟ 600 VA ΕΩΣ 800 kva KEOR HP conventional Τριφασικό UPS VFI, από 100 έως 800kVA KEOR T conventional Τριφασικό UPS VFI, από 10 έως 120kVA MEGALINE modular Μονοφασικό modular UPS VFI, από 1,25 έως 10kVA TRIMOD HE modular Τριφασικό modular UPS VFI, από 10 έως 60kW ARCHIMOD HE modular Τριφασικό modular UPS VFI, από 20 επεκτάσιμο έως 480kW Hot Swap MODULAR UPS από 1,25 έως 120 kw Modular on-line double conversion UPS που επιτρέπουν την παροχή ηλεκτρικού ρεύματος προσαρμοσμένη ακριβώς στις απαιτήσεις της εγκατάστασης, με δυνατότητα μελλοντικής επέκτασης. Είναι κατασκευασμένα από τυποποιημένα modules που μπορούν να προστεθούν σε υπάρχουσες συνθέσεις ώστε να αυξήσουν την ισχύ ή την εφεδρεία της μπαταρίας στην εγκατάσταση. Το καινοτόμο τριφασικό σύστημά τους αποτελείται από επιμέρους μονοφασικά modules και παρέχει το μεγαλύτερο δυνατό επίπεδο επάρκειας, υψηλό βαθμό απόδοσης 96% (σε λειτουργία eco έως 99%) και συντελεστή ισχύος 1. KVA = KW (SIQ certified) CONVENTIONAL UPS από 1 έως 800 kva On-line double conversion UPS υψηλού βαθμού απόδοσης έως 96% - ΤÜV certified με χαμηλό περιβαλλοντικό αποτύπωμα (μειωμένες εκπομπές CO 2 κατά 30%). Με λειτουργία χωρίς μετασχηματιστή και ενσωματωμένο IGBT ανορθωτή αποτελούν ιδανική λύση για παραγωγή ενέργειας υψηλής ποιότητας με ελαχιστοποίηση των απωλειών. 336

4 Η Legrand, παγκόσμιος ηγέτης στις ηλεκτρικές και ψηφιακές κτιριακές υποδομές, προσφέρει ένα ευρύ φάσμα λύσεων για την κάλυψη όλων των αναγκών για αδιάλειπτη λειτουργία των εγκαταστάσεων, από δομημένη καλωδίωση για δίκτυα δεδομένων έως έλεγχο και διαχείριση της εγκατάστασης, συμπεριλαμβανομένων καναλιών και συστημάτων διανομής. Υιοθετώντας μια περιβαλλοντικά φιλική προσέγγιση απέναντι στην τεχνολογική ανάπτυξη και απευθυνόμενη σε μια συνεχώς μεταβαλλόμενη αγορά, η Legrand προσφέρει μια ολοκληρωμένη σειρά UPS με επιπλέον λειτουργίες για να εξασφαλίσει τη μέγιστη αδιάλειπτη λειτουργία σε κάθε είδους εγκατάσταση. KEOR S conventional Μονοφασικό UPS από 3 έως 10kVA DAKER DK conventional Μονοφασικό UPS VFI, από 1 έως 10kVA KEOR LP conventional Μονοφασικό UPS από 1 έως 3kVA KEOR Line RT consumer Μονοφασικό line interactive UPS από 1kVA έως 3kVA ΝΙΚΥ + NIKY S consumer Μονοφασικό line interactive UPS VI από 0,6 έως 3kVA KEOR Multiplug consumer Μονοφασικό UPS VI-SS, 600 και 800VA Η κατηγορία KEOR διαθέτει: - ευκολία στην εγκατάσταση με δυνατότητα καλωδίωσης από τη μπροστινή πλευρά του UPS. - δυνατότητα ενσωμάτωσης μπαταριών εντός της καμπίνας που περιέχεται η ηλεκτρονική μονάδα ώστε να ελαχιστοποιείται ο απαιτούμενος όγκος του (small foot print) - με ενσωματωμένο bypass που απλοποιεί τις εργασίες συντήρησης χωρίς την ανάγκη διακοπής της τροφοδοσίας των φορτίων και βοηθά στη μείωση της πολυπλοκότητας της εγκατάστασης. Επαγγελματικές λύσεις με ισχύ έως 800 kva. CONSUMER UPS έως 3 kva Με ηλεκτρονικό ρυθμιστή τάσης, ενδεικτική λυχνία LED, προστασία της τηλεφωνικής γραμμής και δυνατότητα ενσωμάτωσης σε rack (KEOR Line RT), παρέχουν συνολική, αξιόπιστη προστασία της εγκατάστασης. Παρέχουν μια εξαιρετική σχέση ποιότητας/τιμής και την εγγύηση μιας μακροπρόθεσμης επένδυσης. 337

5 Keor multiplug stand-by UPS και 800 VA Niky, Niky S και Keor Line RT line interactive έως 3000 VA Off-line Line interactive Σε συσκευασία αγοράς Σε συσκευασία αγοράς 6 πρίζες UPS με αντικεραυνική προστασία Αντικεραυνική προστασία για τηλεφωνία, δίκτυο θύρα USB Μονοφασικό stand-by UPS Ιδανικό για οικιακή χρήση προστασίας Η/Υ, συσκευών εικόνας/ήχου Διαθέτει 8 προστατευμένες πρίζες τύπου σούκο: 6 πρίζες με δυνατότητα αυτονομίας και αντικεραυνική προστασία, 2 πρίζες μόνο με αντικεραυνική προστασία Θύρα RJ 45/RJ 11 με αντικεραυνική προστασία της τηλεφωνικής γραμμής και του δικτύου Σύμφωνα με πρότυπα EN και EN Αρ. καταλ. UPS Ισχύς (VA) 2 πρίζες εκτός UPS με αντικεραυνική προστασία Ισχύς (W) Αυτονομία (min) (1) Αρ. πριζών τύπου σούκο Θύρες επικοινωνίας έως USB έως USB Μονοφασικά UPS Ιδανικά για κατοικία, μικρούς επαγγελματικούς χώρους, συστήματα ασφαλείας, CCTV,... Θύρες επικοινωνίας RS 232 και USB Προστατευμένες έξοδοι RJ 45/R J11 από υπέρταση και υπερφόρτωση Δυνατότητα διαχείρισης μέσω software Σύμφωνα με πρότυπα EN , EN και EN Αρ. καταλ. Niky - μονοφασικό - VI Line interactive ψευδοημίτονο Ισχύς (VA) Ισχύς (W) Αυτονομία (min) (1) Αρ. πριζών Αρ. πριζών τύπου IEC τύπου σούκο Θύρες επικοινωνίας έως USB έως USB έως USB έως USB έως USB έως RS έως USB έως RS έως USB Διαστάσεις για VA Niky S- μονοφασικό VI-SS Line interactive καθαρό ημίτονο LCD οθόνη Ισχύς (VA) Ισχύς (W) Αυτονομία (min) (1) Αρ. πριζών Αρ. πριζών τύπου IEC τύπου σούκο Θύρες επικοινωνίας USB-RS USB-RS USB-RS USB-RS232 Keor Line RT (rack/tower) μονοφασικό VI-SS Line interactive καθαρό ημίτονο Συντελεστής απόδοσης 0,9 Δυνατότητα στήριξης σε tower ή σε rack (με αρ. καταλ ) LCD οθόνη Δυνατότητα αυτόματης διόρθωσης τάσης εξόδου Δυνατότητα Hot Swap Υποδοχές για διασύνδεση του UPS μέσω internet Ισχύς (VA) Ισχύς (W) Αυτονομία (min) (1) Αρ. πριζών τύπου IEC Θύρες επικοινωνίας / - USB-RS / - USB-RS / 1 USB-RS / 1 USB-RS232 (1) Ο χρόνος αυτονομίας (min) έχει υπολογιστεί κατά προσέγγιση και μπορεί να διαφοροποιηθεί ανάλογα με τα χαρακτηριστικά του φορτίου, τις συνθήκες χρήσης και του περιβάλλοντος εγκατάστασης 338 Για UPS με μεγαλύτερη αυτονομία, επικοινωνήστε με το Τμήμα Τεχνικής Υποστήριξης

6 Daker DK on-line double conversion UPS (rack/tower) - μονοφασικό και τριφασικό VFI-111 Keor LP και Keor S on-line double conversion UPS (tower) VFI - μονοφασικά On-line double conversion On-line double conversion Αρ. καταλ. Daker UPS με μπαταρίες Μονοφασικό Ισχύς (VA) Ισχύς (W) Αυτονομία (min) (1) Βάρος (kg) , Daker UPS χωρίς μπαταρίες LCD οθόνη Δυνατότητα στήριξης σε tower ή σε rack 19'' (με αρ. καταλ ) Επεκτασιμότητα της αυτονομίας μέσω πρόσθετων μπαταριών Πλήρης συνδεσιμότητα και δυνατότητα ελέγχου από απόσταση μέσω SNMP/Internet/δικτύου κάρτας ή ψυχρής επαφής Δυνατότητα αυτόματου ή χειροκίνητου bypass της τροφοδοσίας στα κρίσιμα φορτία σε περίπτωση σφάλματος ή συντήρησης Δυνατότητα τοποθέτησης του UPS σε παράλληλη διάταξη μόνο για μεγαλύτερη ασφάλεια των φορτίων/εφεδρεία (από 4500 έως VA) Μονοφασικό Ισχύς (VA) Ισχύς (W) Βάρος (kg) Τριφασικό (είσοδος) / Μονοφασικό (έξοδος) Επιπρόσθετες καμπίνες μπαταριών Καμπίνα μπαταριών για αρ. καταλ (12 x 12 V, 7.2 Ah μπαταρίες) Καμπίνα μπαταριών για αρ. καταλ (12 x 12 V, 7.2 Ah μπαταρίες) Καμπίνα μπαταριών για αρ. καταλ (12 x 12 V, 9 Ah μπαταρίες) Καμπίνα μπαταριών για αρ. καταλ και (20 x 12 V, 7.2 Ah μπαταρίες) Καμπίνα μπαταριών για αρ. καταλ (20 x 12 V, 9 Ah μπαταρίες) Εξαρτήματα Επιπρόσθετος φορτιστής για Daker DK Επιπρόσθετος φορτιστής για Daker DK 2000 & Επιπρόσθετος φορτιστής 1000 W (για Daker DK ) kit στήριξης σε rack 19'' Εξωτερικό χειροκίνητο bypass για Daker DK και Keor LP ) Εξωτερικό χειροκίνητο bypass για Daker DK και Kit παραλληλισμού (για Daker DK ) Κάρτα ψυχρής επαφής για Daker DK, Keor LP και Keor S Network interfaces / software UPS management software UPS management software (άδεια πολλαπλής χρήσης) UPS κάρτα επικοινωνίας Για περισσότερα network interfaces και software, επικοινωνήστε με το Τμήμα Τεχνικής Υποστήριξης Αρ. καταλ. Keor LP Συντελεστής απόδοσης 0,9 Δυνατότητα απομακρυσμένης αυτόματης διακοπής της λειτουργίας (EPO) Δυνατότητα bypass (προαιρετικό) Ψυχρή εκκίνηση Ισχύς Ισχύς Αυτονομία Αρ. πριζών τύπου Βάρος (VA) (W) (min) (1) IEC (10 A) (kg) Keor S LCD οθόνη Συντελεστής απόδοσης 0,9 Παραλληλισμός μόνο για εφεδρεία (από 6000 έως VA) Μικρό αποτύπωμα Inverter τεχνολογίας IGBT Δυνατότητα τοποθέτησης μετασχηματιστή απομόνωσης Ισχύς (VA) Ισχύς (W) Αυτονομία (min) (1) Βάρος (kg) Conventional / Modular 3-phase UPS TRIMOD HE 10 έως 60 kw N+1 redudancy 96% efficiency PF 1: kw=kva KEOR T 10 έως 120 KVA 96% efficiency PF 0,9 ARCHIMOD HE 20 επεκτάσιμο έως 480 kw Hot Swap N+1 redudancy 96% efficiency PF 1: kw=kva KEOR HP 100 έως 800 kva 95% efficiency PF 0,9 Για περισσότερες πληροφορίες, επικοινωνήστε με το Τμήμα Τεχνικής Υποστήριξης Δωρεάν software διαχείρισης UPS διαθέσιμο για download στο 339

7 πίνακας επιλογής υλικών εξοπλισμού και ερμαρίων LCS 2 παραμετροποιήστε την εγκατάσταση LCS 2 ΕΠΙΛΕΞΤΕ ΠΡΙΖΕΣ RJ 45 MOSAIC (βλ. σελ. 346) LCS 2 cat. 6 A LCS 2 cat. 6 LCS 2 cat. 5e UTP Λευκό στοιχείο FTP Λευκό STP Λευκό UTP Λευκό στοιχεία FTP Λευκό STP Λευκό UTP Λευκό Με ελεγχόμενη εισαγωγή FTP Λευκό STP Λευκό UTP Λευκό Με πράσινο κάλυμμα FTP Λευκό STP Λευκό UTP Λευκό Με πορτοκαλί κάλυμμα FTP Λευκό ΕΠΙΛΕΞΤΕ ΜΕΤΩΠΕΣ ΜΙΚΤΟΝΟΜΗΣΗΣ ΚΑΙ ΜΠΛΟΚ ΚΟΝΕΚΤΟΡΩΝ LCS 2 (βλ. σελ. 344, 345) STP Λευκό Μετώπες μικτονόμησης 1U, Πλήρεις, με 24 κονέκτορες RJ 45 Μπλοκ 6 κονεκτόρων RJ 45 πληροφορικής UTP FTP STP UTP FTP STP Κενό μπλοκ κάλυψης Κενή μετώπη μικτονόμησης 1U. Δέχεται 4 μπλοκ ΕΠΙΛΕΞΤΕ ΣΥΜΠΛΗΡΩΜΑΤΙΚΑ ΜΠΛΟΚ (βλ. σελ. 345) LCS 2 Μπλοκ 12 κονεκτόρων RJ 45 τηλεφωνίας Επαφές 3-6 / 4-5 (ψηφιακές) Μπλοκ διανομής video 6 κονέκτορες "F" EΠΙΛΕΞΤΕ ΤΟΝ ΕΞΟΠΛΙΣΜΟ ΟΠΤΙΚΩΝ ΙΝΩΝ (βλ. σελ. 345) Μονότροπη Πολύτροπη Μπλοκ LC Για 6 ίνες Για 12 ίνες Μπλοκ SC Για 6 ίνες Μπλοκ ST Για 6 ίνες Μετατροπέας χαλκού / οπτικής ίνας 10/100 base T σε 10/100 base SX Συρτάρι οπτικών ινών 1U-για 4 μπλοκ οπτικών ινών Κασέτα οπτικής ίνας για μετώπη μικτονόμησης

8 πίνακας επιλογής υλικών εξοπλισμού και ερμαρίων LCS 2 παραμετροποιήστε την εγκατάσταση LCS 2 (συνέχεια) EΠΙΛΕΞΤΕ WI-FI ACCESS PONTS (βλ. σελ. 354) LCS 2 Wi-Fi Access Points manageables Mosaic Τοποθέτηση σε τοίχο Mε πρίζα RJ 45, dual band και dual radio Dual band και dual radio Wi-Fi Access Points manageables Τοποθέτηση σε ψευδοροφή Wi-Fi Access Points manageables Τοποθέτηση εξωτερική Λογισμικό κεντρικής ταυτοποίησης PoE injector 4 είσοδοι / 4 έξοδοι είσοδος / 1 έξοδος ΚΟΥΤΙΑ ΔΙΑΝΟΜΗΣ ΖΩΝΗΣ (βλ. σελ. 348) LCS 2 cat. 6 A LCS 2 cat. 6 LCS 2 cat. 5e UTP Μπλοκ 6 κονεκτόρων RJ 45 πληροφορικής FTP STP Εξάρτημα οπτικής ίνας Κουτί διανομής ζώνης κενό Καλώδιο RJ 45 / απογυμν άκρης, 20m UTP EΠΙΛΕΞΤΕ ΚΑΛΩΔΙΑ ΜΙΚΤΟΝΟΜΗΣΗΣ (βλ. σελ. 349) 1 m U/UTP Αντίσταση 100 Ohms 2 m m m m F/UTP Αντίσταση 100 Ohms 2 m m m m SF/UTP Αντίσταση 100 Ohms 2 m m m EΠΙΛΕΞΤΕ ΚΑΛΩΔΙΑ ΜΙΚΤΟΝΟΜΗΣΗΣ OΠΤΙΚΩΝ ΙΝΩΝ (βλ. σελ. 353) OS1(UPC) μονότροπη 9/125 μm OM3 πολύτροπη 50/125 μm OM2 πολύτροπη 50/125 μm SF/UTP 2 m SC/SC 2 m SC/LC 2 m ST/SC 2 m LC/LC 2 m LC/ST 2 m

9 πίνακας επιλογής υλικών εξοπλισμού και ερμαρίων LCS 2 παραμετροποιήστε την εγκατάσταση LCS 2 (συνέχεια) ΕΠΙΛΕΞΤΕ ΤΑ ΕΡΜΑΡΙΑ 19 LCS 2 (βλ. σελ. 357) Βάθος 600 mm Βάθος 800 mm 24 U Πλάτος 600 mm U Πλάτος 600 mm U Πλάτος 600 mm U Πλάτος 600 mm Πλάτος 800 mm ΕΠΙΛΕΞΤΕ ΤΑ ΕΡΜΑΡΙΑ ΕΠΕΚΤΑΣΗΣ 19 LCS 2 (βλ. σελ. 357) Βάθος 600 mm Βάθος 800 mm 42 U Πλάτος 600 mm Πλάτος 800 mm ΕΠΙΛΕΞΤΕ ΤΟ ΕΡΜΑΡΙΟ ΓΙΑ SERVER 19 LCS 2 (βλ. σελ. 357) Βάθος 1000 mm 42 U Πλάτος 800 mm ΕΠΙΛΕΞΤΕ ΤΟΝ ΕΞΟΠΛΙΣΜΟ ΤΩΝ ΕΡΜΑΡΙΩΝ 19 LCS 2 (βλ. σελ. 358, 359) Για ερμάρια Βάθους 600 mm Για ερμάρια Βάθους 800 mm Για ερμάρια Βάθους 1000 mm Μονάδες διαχείρισης καλωδίων 42 U Βάθρο για μονάδα διαχείρισης καλωδίων (1) (1) - Κιτ σύνδεσης ερμαρίων (2) (2) (2) Σετ από 2 πλήρεις πλευρικές πλάκες για βάθρο ερμαρίου (2) (2) (2) Διάτρητες πλευρικές πλάκες, ύψος 100mm Πλευρικές πλάκες με βούρτσα, ύψος 100mm Ιnterface σύνδεσης Ράφια σταθερά Στήριξη σε 1 σασί 19-2 U Βάθος 115 mm Βάθος 200 mm Βάθος 360 mm Ράφια σταθερά. Στήριξη σε 2 σασί 19-1 U, 50 kg max Ράφι σταθερό για ερμάριο server. Στήριξη σε 2 σασί 19-1 U, 100 kg max Ράφια τηλεσκοπικά. Στήριξη σε 2 σασί 19-1 U, 50 kg max Ράφι τηλεσκ. για ερμάριο server.στήριξη σε 2 σασί 19-2 U, 100 kg max Ύψος 200 mm Κιτ βάσεων ερμαρίων Για πλάτος 600 mm Για πλάτος 800 mm EΠΙΛΕΞΤΕ TIΣ ΠΛΑΚΕΣ ΕΙΣΟΔΟΥ ΚΑΛΩΔΊΩΝ 19 LCS 2 ΓΙΑ ΤΗΝ ΟΡΟΦΗ ΚΑΙ ΤΗ ΒΑΣΗ ΚΑΙ ΤΙΣ ΠΛΑΚΕΣ ΚΑΛΥΨΗΣ (βλ. σελ. 360) Πλάκες εισόδου καλωδίων πλαστικές, με βούρτσα, απευθείας στήριξη Πλάκες κάλυψης πλαστικές πλήρεις, απευθείας στήριξη Πλάκες εισόδου καλωδίων μεταλλικές με βούρτσα Πλάκες κάλυψης μεταλλικές πλήρεις (1) Απαιτούνται 2 πλευρικά καλύμματα για βάθρο ύψους 200 mm (2) Απαιτούνται 2 σετ για βάθρο ύψους 200 mm 1 U U U U U U U U

10 πίνακας επιλογής υλικών εξοπλισμού και ερμαρίων LCS 2 παραμετροποιήστε την εγκατάσταση LCS 2 (συνέχεια) ΕΠΙΛΕΞΤΕ ΤΟΝ ΕΞΟΠΛΙΣΜΟ ΧΕΙΡΙΣΜΟΥ ΚΑΛΩΔΙΩΝ (βλ. σελ. 360) Για ερμάριο πλάτ./βάθ. 600 mm Σετ 3 στηριγμάτων Για ερμάριο πλάτ./βάθ. 800 mm Για ερμάριο βάθ.1000 mm Σχάρες διέλευσης καλωδίων Για ερμάριο 33 U Για ερμάριο 42 U Σχάρα για καλώδια μικτονόμησης Για ερμάριο 42 U, πλ. 800 mm Πλάκα διέλευσης καλωδίων κάθετη Για ερμάριο 42 U, πλ. 800 mm Εξάρτημα επέκτασης μικτονόμησης Για ερμάριο 42 U, πλ. 800 mm ΕΠΙΛΕΞΤΕ ΤΙΣ ΜΕΤΩΠΕΣ ΔΙΕΛΕΥΣΗΣ ΚΑΛΩΔΙΩΝ 19 LCS 2 (βλ. σελ. 360) Μεταλλική με πλαστικούς δακτύλιους 2 άξονες, με βίδες Πλαστική με βούρτσα, απευθείας στήριξη Μεταλλική με βούρτσα 1 U U U U U U ΕΠΙΛΕΞΤΕ ΠΟΛΥΠΡΙΖΑ ΤΡΟΦΟΔΟΣΙΑΣ 19 LCS 2 (βλ. σελ. 359) Κενό για στήριξη πριζών Mosaic, 2 U Δέχεται 16 στοιχεία Mosaic ΕΠΙΛΕΞΤΕ ΤΟΝ ΕΞΟΠΛΙΣΜΟ ΔΙΑΧΕΙΡΙΣΗΣ ΤΗΣ ΘΕΡΜΟΤΗΤΑΣ ΚΙ ΑΛΛΑ ΕΞΑΡΤΗΜΑΤΑ (βλ. σελ. 358) Καλύμματα 19 3U με ανεμιστήρες 230V 2 ανεμιστήρες ανεμιστήρες Θερμοστάτης Ρυθμιζόμενος από 5 έως 60 ο C Σετ από 4 ροδάκια Εξαρτήματα Σετ από 4 ροδάκια για ερμάριο server ΕΠΙΛΕΞΤΕ ΤΟΥΣ ΠΙΝΑΚΕΣ 19 LCS 2 ΚΑΙ ΤΟΝ ΕΞΟΠΛΙΣΜΟ ΤΟΥΣ (βλ. σελ. 362) Κιτ φωτισμού 230 V Βάση σταθερή Βάση περιστρεφόμενη Βάθος 400 mm Βάθος 580 mm Βάθος 600 mm 6 U Ύψος 350 mm U Ύψος 500 mm U Ύψος 600 mm U Ύψος 800 mm U Ύψος 1000 mm Βάθος 115 mm Ράφια σταθερά Βάθος 200 mm Βάθος 360 mm Πλάκα εισόδου καλωδίων με βρούρτσα Εξοπλισμός Ανεμιστήρας 230 V Θερμοστάτης

11 ΜΕΤΩΠΕΣ ΜΙΚΤΟΝΟΜΗΣΗΣ LCS 2 Legrand Cabling System LCS 2 μετώπες μικτονόμησης, 19 ΥΨΗΛΈΣ ΕΠΙΔΌΣΕΙΣ Οι μετώπες μικτονόμησης LCS 2 σχεδιάστηκαν με σκοπό την άριστη συναρμολόγηση και συντήρηση: συγκράτηση των καλωδίων με οδηγό στο πίσω τμήμα, μπλοκ 6 κονεκτόρων RJ 45, κούμπωμα και ξεκούμπωμα του κάθε κονέκτορα στην μπροστινή πλευρά της μετώπης Οδηγίες σύνδεσης του κονέκτορα, σελ. 347 Δεν χρειάζονται πια δεματικά: Σίγουρη συγκράτηση καλωδίων με τον οδηγό Με κονέκτορες LCS 2 RJ 45 γρήγορης σύνδεσης χωρίς εργαλείο και διπλό χρωματικό κώδικα 568 Α και Β Σύμφωνα με τα πρότυπα ISO/IEC εκδ. 2.0, ΕΝ και ΕΙΑ/ΤΙΑ 568 Mε σύστημα quick-fix για γρήγορο κούμπωμα εκτός όπου αναφέρεται στήριξη με βίδες Δυνατότητα τοποθέτησης σε όλους τους τύπους ερμαρίων και πινάκων Αυτόματη γείωση κάθε κονέκτορα πάνω στη μετώπη Διατίθενται με οδηγούς καλωδίων στο πίσω τμήμα τους για την καλύτερη συγκράτηση του καλωδίου Παραδίδονται με έγχρωμες ετικέτες με αρίθμηση από 1 έως 24 Αρ. καταλ. Μετώπες μικτονόμησης 19 πλήρεις 1U διατίθεται με 4 μπλοκ των 6 κονεκτόρων Ευκολία στη συντήρηση: Ξεκούμπωμα κάθε κονέκτορα LCS 2 ξεχωριστά Κατηγορία 6Α UTP STP με θωράκιση Κατηγορία UTP παραδίδεται με βίδες που δεν πέφτουν και τα παξιμάδια τους FTP STP με θωράκιση Κατηγορία 5e UTP παραδίδεται με βίδες που δεν πέφτουν και τα παξιμάδια τους FTP Γρήγορο κούμπωμα της μετώπης Οι μετώπες διατίθενται με σύστημα quick-fix Μετώπες μικτονόμησης 19 - κενές Δέχονται: - μπλοκ 6 κονεκτόρων LCS 2 RJ 45 - μπλοκ 12 κονεκτόρων τηλεφωνίας - μπλοκ διανομής video 6 F - μπλοκ οπτικών ινών προσαρμοσμένα στην κασέτα οπτικής ίνας - μετατροπέα χαλκού / οπτικών ινών - PoE injectors - κενά μπλοκ κάλυψης Μετώπη κενή 19-1 U - δέχεται 4 μπλοκ Μετώπη κενή 10-1 U - δέχεται 2 μπλοκ Παραδίδεται με βίδες που δεν πέφτουν και τα παξιμάδια τους 344 ΔΕΧΟΝΤΑΙ ΕΠΙΠΛΕΟΝ: Μπλοκ 12 κονεκτόρων LCS 2 τηλεφωνίας Μπλοκ διανομής video τύπου F Κασέτα οπτικών ινών Στοιχεία μικτονόμησης στήριξης σε ράγα Με μπροστινή πλευρά αναστρεφόμενη για εύκολη διαχείριση εξόδων που βλέπουν πάνω ή κάτω. Δύο σημεία σήμανσης: ετικέτα για το χώρο και δίσκος περιστρε φόμενος για το μέσο που έχει συνδεθεί Στοιχείο μικτονόμησης RJ 45 UTP κατ ΙΡ 20 - ΙΚ στοιχείο Patch cord εύκαμπτο UTP κατ. 6 0,2 m Patch cord εύκαμπτο UTP κατ. 6 0,4 m Στοιχείο μικτονόμησης RJ 45 STP κατ ΙΡ 20 - ΙΚ στοιχείο Patch cord εύκαμπτο STP κατ. 6 0,2 m Patch cord εύκαμπτο STP κατ. 6 0,4 m

12 Legrand Cabling System LCS 2 μπλοκ για κενές μετώπες μικτονόμησης Legrand Cabling System LCS 2 Επιδόσεις πιστοποιημένες από το ανεξάρτητο εργαστήριο 3P Third Party Testing Αρ. καταλ. Μπλοκ με κονέκτορες πληροφορικής 6 κονέκτορες LCS 2 RJ 45 για γρήγορη σύνδεση χωρίς εργαλείο, με διπλό χρωματικό κώδικα 568 Α και Β Σύμφωνα με τα πρότυπα ISO/IEC εκδ. 2.0, ΕΝ και ΕΙΑ/ΤΙΑ 568 Παραδίδονται με έγχρωμες ετικέτες με αρίθμηση από 1 έως 24 Κατηγορία 6Α UTP STP με θωράκιση Κατηγορία UTP FTP STP με θωράκιση Κατηγορία 5e UTP FTP Μπλοκ με κονέκτορες τηλεφωνίας Μπλοκ με 12 κονέκτορες LCS 2 RJ 45 γρήγορης σύνδεσης χωρίς εργαλείο για ψηφιακές γραμμές τηλεφωνίας. Επαφές 3-6 / 4-5 Μπλοκ διανομής video Μπλοκ 6 κονεκτόρων F για διανομή video Μπλοκ κενό Κενό μπλοκ κάλυψης (μαύρο) Εξασθένιση σήματος (db) Πρωτόκολο που υποστηρίζει το δίκτυο Εξασθένιση της LCS 2 ανάκλασης του σήματος Πρότυπο ISO (db) 11801, έκδοση 2, προσθήκη 2 Αντίσταση στο θόρυβο ανάμεσα στα ζεύγη (1) Πραγματική αποδιδόμενη ισχύς LCS 2 Πρότυπο ISO 11801, έκδοση 2, προσθήκη 2 LCS 2 Πρότυπο ISO 11801, έκδοση 2, προσθήκη 2 LCS 2 (1) για μετρήσεις που έχουν γίνει στα ζεύγη 3-6 και 4-5 (2) τιμές που έχουν βγει από το σχέδιο του προτύπου ISO 11801, έκδοση 2, προσθήκη 2 Οι επιδόσεις της μετάδοσης στην κατηγορία 6Α Για μεγάλες αποστάσεις, 10Giga εγγυημένα στα 100m: ασθενής απώλεια σήματος. Για μικρές αποστάσεις, 10 Giga εγγυημένα στα 15m: καλή αντίσταση στην ανάκλαση του σήματος Οι επιδόσεις στην εγκατάσταση Οι μετρούμενες τιμές ξεπερνούν κατά πολύ τις υπάρχουσες του προτύπου ISO 11801, έκδοση 2, προσθήκη 2, προσφέροντας έτσι ένα περιθώριο ασφάλειας για πλήρη κάλυψη ακόμα και των υψηλότερων απαιτήσεων μιας εγκατάστασης Οι επιδόσεις στη συντήρηση Μέτρηση των συστατικών Μέτρηση του συνδέσμου (κανάλι) Κατ. 6Α STP Κατ. 6 Κλάση ΕΑ Κλάση Ε FTP 500 MHz 250 MHz 250 MHz 500 MHz 250 MHz 250 MHz 10 Giga 1 Giga 1 Giga 10 Giga 1 Giga 1 Giga 0,13 0,06 0,09 35,4 24,1 25,7 0,45 0,32 0,32 42,1 28,9 30,7 max (2) max (2) max max max max 17,05 26,59 29,8 16,4 22,1 38,8 14 min (2) 20 min (2) 16 min 8 min 10 min 10 min 37,46 56,93 51,3 38, ,9 37 min (2) 46 min (2) 46 min 29,2 min 35,3 min 35,3 min 37,33 56,87 51,21 2,7 29,9 28,2 Σταθερότητα των επιδόσεων και διάρκεια των προϊόντων εγγυημένες με την προϋπόθεση σήματος PoE έως 50 W Η Legrand δεσμεύεται για τη συνέχεια των επιδόσεων του συστήματος LCS 2, προσφέροντας 20ετή εγγύηση Κασέτα οπτικής ίνας Επιτρέπει την περιτύλιξη της ίνας. Δέχεται ένα μπλοκ οπτικών ινών, αρ. καταλ /13/16/17/18 Επιτρέπει τη σύνδεση στην ίδια μετώπη μικτονόμησης LCS 2 μπλοκ κονεκτόρων πληροφορικής και μπλοκ οπτικών ινών Μπλοκ οπτικών ινών Κουμπώνουν στην κασέτα οπτικών ινών αρ. καταλ ή στο συρτάρι οπτικών ινών αρ. καταλ (σελ. 351) Για μονότροπη ίνα (9/125 μm) LC, για 6 ίνες SC, για 6 ίνες Για πολύτροπη ίνα (50/125 μm και 62,5/125 μm) ST, για 6 ίνες SC, για 6 ίνες LC, για 6 ίνες LC, για 12 ίνες, υψηλής πυκνότητας Μετατροπέας χαλκού / οπτικών ινών Μετατρέπει τα σήματα χαλκού 10/100 base T σε 10/100 base SX (πολύτροπη ίνα) και στις δύο διευθύνσεις Διαθέτει μία έξοδο RJ 45 και 2 κονέκτορες ίνας SC Παραδίδεται με πρίζα τροφοδοσίας Επιδόσεις μιας εγκατάστασης με κουτί διανομής ζώνης (consolidation point) Μέγιστα προτεινόμενα μήκη συνδέσμων που εγγυώνται τις επιδόσεις των συστημάτων με χρήση πριζών RJ 45 Σχετικά μήκη (m) Καλώδια μικτονόμησης Καλώδια Σύνδεσμοι Κατ. 6Α & κατ Κατ. 5e Προτείνεται να προτιμούνται κοντά μήκη καλωδίων, έτσι ώστε να υπάρχει μεγαλύτερη ευελιξία στα μήκη των ειδικών καλωδίων μικτονόμησης σε περίπτωση αναδιάταξης Διαστάσεις κουτιού διανομής ζώνης 345

13 Legrand Cabling System LCS 2 πρίζες Mosaic RJ Το κλειδί ελευθερώνει το κάλυμμα Δεν είναι δυνατή η εξαγωγή του φις χωρίς το κλειδί Σύμφωνα με τα πρότυπα ISO έκδ. 2.0, ΕΝ και ΕΙΑ/ΤΙΑ 568 Με κονέκτορες LCS 2 γρήγορης σύνδεσης, χωρίς εργαλείο με διπλό χρωματικό κώδικα 568 Α και Β και αρίθμηση Aρ. καταλ. Πρίζες πληροφορικής RJ 45 κατ. 6Α STP / Θωρακισμένη 1 στοιχείο Λευκό Αλουμίνιο 2 στοιχεία Λευκό Αλουμίνιο Aρ. καταλ. Πρίζες πληροφορικής RJ 45, κατ. 6 (συνέχεια) FTP 1 στοιχείο Λευκό Αλουμίνιο 2 στοιχεία Λευκό Αλουμίνιο Με ελεγχόμενη εισαγωγή Παραδίδεται με 2 κλειδιά για 5 πρίζες - 2 στοιχεία Με πράσινο κάλυμμα - 2 στοιχεία STP / Θωρακισμένη - λευκή στοιχείο στοιχεία Με πορτοκαλί κάλυμμα - 2 στοιχεία UTP 1 στοιχείο Λευκό Αλουμίνιο 2 στοιχεία Λευκό Αλουμίνιο Πρίζες πληροφορικής RJ 45, κατ. 6 Για συστήματα καλωδίωσης LCS 2 κατ. 6 UTP 1 στοιχείο Λευκό Αλουμίνιο 2 στοιχεία Λευκό Αλουμίνιο Aρ. καταλ. Πρίζες πληροφορικής RJ 45, κατ. 5e UTP στοιχείο Χρώμα λευκό στοιχεία Χρώμα λευκό FTP στοιχείο Χρώμα λευκό στοιχεία Χρώμα λευκό Με ελεγχόμενη εισαγωγή Παραδίδεται με 2 κλειδιά για 5 πρίζες - 2 στοιχεία Πρίζες Mosaic USB, audio/video, ήχου σελ. 254,

14 Legrand Cabling System LCS 2 πρίζες RJ 45 Celiane Legrand Cabling System LCS 2 xxxxxx Σύνδεση κονέκτορα LCS 2 UTP ΝΑΙ πλακίδιο πλαίσιο Wenge coloured πλακίδιο πλαίσιο Maple FTP 5 ΟΧΙ Πρίζες με το νέο κονέκτορα LCS 2 RJ 45 για γρήγορη σύνδεση χωρίς εργαλείο, με διπλό χρωματικό κώδικα 568 Α και Β και αρίθμηση. Σύμφωνα με τα πρότυπα ISO/IEC 11801, εκδ. 2.0., προσθ. 2, EN και ΕΙΑ/ΤΙΑ 568 Β2.10 Αρ. καταλ. Πρίζες πληροφορικής RJ 45 Celiane, κατ. 6Α STP - θωρακισμένη Μια απλή πρίζα δημιουργείται με το συνδυασμό ενός μηχανισμού αρ. καταλ κι ενός πλακιδίου αρ. καταλ (white), αρ. καταλ (titanium), αρ. καταλ (ivory) ή αρ. καταλ (graphite) Μία διπλή πρίζα δημιουργείται με το συνδυασμό 2 μηχανισμών αρ. καταλ κι ενός πλακιδίου αρ. καταλ (white), αρ. καταλ (titanium) ή αρ. καταλ (ivory) ή αρ. καταλ (graphite) UTP Πρίζες πληροφορικής RJ 45 Celiane, κατ.6 Μια απλή πρίζα δημιουργείται με το συνδυασμό ενός μηχανισμού αρ. καταλ κι ενός πλακιδίου αρ. καταλ (white), αρ. καταλ (titanium), αρ. καταλ (ivory) ή αρ. καταλ (graphite) Μια διπλή πρίζα δημιουργείται με το συνδυασμό 2 μηχανισμών αρ. καταλ κι ενός πλακιδίου αρ. καταλ (white), αρ. καταλ (titanium) ή αρ. καταλ (ivory) ή αρ. καταλ (graphite) 7 ΝΑΙ 7 ΟΧΙ STP Πρίζες πληροφορικής RJ 45, Galea Life σελ. 220 Valena Life σελ. 204 Valena σελ. 210 Niloe σελ. 224 Oteo σελ

15 ΚΟΥΤΙ ΔΙΑΝΟΜΗΣ ΖΩΝΗΣ LCS 2 Legrand Cabling System LCS 2 κουτί διανομής ζώνης ΣΥΓΚΕΝΤΡΏΣΤΕ ΑΝΑΔΙΑΝΕΊΜΕΤΕ ΚΑΙ ΕΎΚΟΛΑ ΚΑΙ ΕΥΈΛΙΚΤΑ Με το κουτί διανομής ζώνης LCS 2 έχετε απόλυτη ευελιξία: κεντρική συγκέντρωση των συνδέσεων που βρίσκονται κοντά στη θέση εργασίας, συνύπαρξη χαλκού και οπτικής ίνας αρ. καταλ εξοπλισμένο με ένα μπλοκ οπτικών ινών SC, ένα εξάρτημα αρ. καταλ και ένα μπλοκ 6 κονεκτόρων RJ αρ. καταλ εξάρτημα οπτικής ίνας Aρ. καταλ. Κουτί διανομής ζώνης Επιτρέπει τη διανομή ασθενών ρευμάτων μέσα σε μία ζώνη αποτελούμενη από 1 έως 12 πρίζες RJ 45. Συγκεντρώνει τις συνδέσεις σε ένα κεντρικό σημείο για να εξασφαλίσει την ευελιξία και την επεκτασιμότητα της εγκατάστασης. Εγκαθίσταται σε ψευδοροφή ή ψευδοπάτωμα. Συνδέεται με τον κεντρικό κατανεμητή ή τον κατανεμητή ορόφου Σύνδεση με μία πρίζα RJ 45 με ειδικό καλώδιο RJ 45 απογυμνωμένη άκρη. IP 21 IK 07 Σύμφωνα με τα πρότυπα UTE C , NF C , NF C , EN , CEI 60950, ISO/IEC έκδ.2.0, EN και ΕΙΑ/ΤΙΑ 568 Χρωματικός κώδικας ΕΙΑ/ΤΙΑ 568Α και Β Καλώδια: ISO έκδ.2.0, EN , EIA/TIA 568 Τεχνικά χαρακτηριστικά: - κάλυμμα από πολυκαρβονικό υλικό PC - βάση πολυπροπυλενίου PP - χρώμα RAL ικανότητα συγκράτησης μπλοκ κονεκτόρων στο κουτί: 100N - συγκράτηση καλωδίων με κολλάρα Colring Κουτί διανομής ζώνης κενό Επιτρέπει την τοποθέτηση μπλοκ κονεκτόρων LCS 2 RJ 45 κατ. 6, και κατ. 5e (σελ. 345), εξαρτήματος οπτικής ίνας ή κενών μπλοκ κάλυψης Εξάρτημα οπτικής ίνας Μέγιστη ευελιξία στην εγκατάσταση με τις γραμμές σε αναμονή, για να ικανοποιούνται άμεσα όλες οι μελλοντικές ανάγκες Εγγύηση επίδοσης στο σύνολο των συστατικών του συστήματος LCS Επιτρέπει την τοποθέτηση μπλοκ οπτικών ινών (σελ. 313) και την τύλιξη της ίνας μέσα στο κουτί διανομής ζώνης Ειδικά καλώδια RJ 45 απογυμνωμένη άκρη Κουμπώνουν στο κουτί διανομής ζώνης και επιτρέπουν τη σύνδεση σε κονέκτορες RJ 45 από την απογυμνωμένη άκρη U/UTP 20m Κατηγορίας 6 χρώμα μπλε RAL Κατηγορίας 5e χρώμα γκρι RAL

16 Legrand Cabling System LCS 2 καλώδια μικτονόμησης Legrand Cabling System LCS 2 εξαρτήματα, κουτί Mosaic Νέο φις για ευκολο κράτημα Καλώδια RJ 45 - RJ 45 με νέο φις για εύκολο κράτημα Σύμφωνα με τα πρότυπα ISO/IEC εκδ. 2.0, ΕΝ και ΕΙΑ/ΤΙΑ 568 Αντίσταση 100 Ω Aρ. καταλ. Καλώδια μικτονόμησης RJ 45 κατ. 6Α Χρώμα κίτρινο S/FTP Μήκος 1 m Μήκος 2 m Μήκος 3 m Μήκος 5 m U/UTP Μήκος 1 m Μήκος 2 m Μήκος 3 m Μήκος 5 m Χρώμα μπλε U/UTP Μήκος 1 m Μήκος 2 m Μήκος 3 m Μήκος 5 m F/UTP Μήκος 1 m Μήκος 2 m Μήκος 3 m Μήκος 5 m SF/UTP Mήκος 1 m Μήκος 2 m Μήκος 3 m Μήκος 5 m Χρώμα γκρι U/UTP Μήκος 1 m Μήκος 2 m Μήκος 3 m Μήκος 5 m F/UTP Μήκος 1 m Μήκος 2 m Μήκος 3 m Μήκος 5 m Καλώδια μικτονόμησης RJ 45 - κατηγορία 6 Καλώδια μικτονόμησης RJ 45 - κατηγορία 5e Aρ. καταλ. Φις RJ Eπαφές με κάλυψη χρυσού 1,2 μm RJ επαφών, πλάτους 9,65 mm RJ επαφών, πλάτους 9,65 mm RJ επαφών, πλάτους 11,70 mm RJ επαφών, πλάτους 11,70 mm Kαλύμματα RJ 45 για στρογγυλά καλώδια Mαύρου χρώματος Λευκού χρώματος Eργαλεία για καλώδια ΗΔΕ Δεν τραυματίζουν τους αγωγούς Eργαλείο Για απογύμνωση καλωδίων ΗΔΕ Πένσα κοπής Κόβει με ακρίβεια τα καλώδια Πένσα για φις RJ Πένσα για φις RJ τύπου 4/6/8/9 επαφών Έλεγχος πρεσσαρίσματος με καστάνια Δυνατότητα απογύμνωσης και κοπής του καλωδίου Kουτί Mosaic Kουτί Mosaic κενό - 16 στοιχείων Για την τοποθέτηση πριζών RJ 45 και πριζών σούκο Διαστάσεις 135 x 223 x 57 mm Για καλώδια μικτονόμησης σε κόκκινο ή πράσινο χρώμα, επικοινωνήστε με το Τμήμα Τεχνικής Υποστήριξης 349

17 ΟΠΤΙΚΗ ΙΝΑ LCS² : ΨΗΦΙΑΚΉ ΥΠΟΔΟΜΉ FΤTO Εξασφαλισμένη υψηλή απόδοση με τις λύσεις LCS 2 οπτικών ινών κατακόρυφου και οριζόντιου δικτύου FTTO (Fiber To The Office) για τα επαγγελματικά κτίρια LCS 2 οπτική ίνα FTTO (Fiber To The Office) - Full IP Σύμφωνα με τα πρότυπα ΙΕΕΕ802.3 (Ethernet), POE 802.3af, PoE at, 802.1x (authentification ανά θύρα) 802.1q VLAN trunking Συμβατά με SNMP, IPv6, Qos επίπεδο 2 (802.1p) και επίπεδο 3 (DissServ), VLAN, Rapid Spanning Tree, IGMPv3 snooping Aρ. καταλ. Χώρος εργασίας πολλών ατόμων FTTO OPEN SPACE FTTO ΑΤΟΜΙΚΟ ΓΡΑΦΕΙΟ Switch οπτικής ίνας / χαλκού Επιτρέπει τη μετατροπή και τη μετάδοση του οπτικού σήματος προς 4 θύρες RJ45 10/100/1000 με auto-mdi/x και autonegociation PoE/PoE+ στη μπροστινή πλευρά. 1 πλευρική θύρα RJ45 10/100/1000 με auto MDI/X και autonegociation για επέκταση του δικτύου Απόλυτα διαχειρίσιμο, χωρίς ανεμιστήρα 1 θύρα SFP οπτικής ίνας 1000 base SX, κονέκτορες LC Σήμανση της κάθε θύρας με ετικέττα Προσαρμόζεται σε βάσεις στήριξης 4 στοιχείων Ελάχιστο βάθος 40 mm Παραδίδεται με το τροφοδοτικό του, αρ. καταλ , μέγιστη ισχύς 60 W, 4 στοιχεία, λευκό Τροφοδοτικό για switch οπτικής ίνας / χαλκού Τροφοδοτικό για switch οπτικής ίνας / χαλκού αρ. καταλ Τοποθέτηση αποκλειστικά σε κανάλι DLP Ενεργό κουτί διανομής ζώνης 4 1 Κατανεμητής ορόφου οπτικής ίνας 2 Switch οπτικής ίνας/ χαλκού 4 Συρτάρι οπτικών ινών 19 Χώρος εργασίας ατομικός Ενεργό κουτί διανομής ζώνης Επιτρέπει τη μετατροπή και τη μετάδοση του οπτικού σήματος προς 5 θύρες RJ45 10/100/1000 Επιτρέπει την τροφοδοσία συσκευών IP μέσω των 4 θυρών RJ45 σε PoE ή PoE+ 1 θύρα SFP οπτικής ίνας 1000 base SX, κονέκτορες LC Σήμανση της κάθε θύρας με ετικέττα Προσαρμόζεται σε ψευδοροφή ή ψευδοπάτωμα με τα εξαρτήματα στήριξης αρ. καταλ / 82 Τροφοδοσία 230 V Εξαρτήματα Με ενσωματωμένη κασέτα περιτύλιξης οπτικής ίνας με έξοδο quadriplex LC Επιτρέπει την τοποθέτηση του ενεργού κουτιού διανομής ζώνης αρ. καταλ στην οροφή. Πρόσβαση στο κουτί με κάλυμμα αντιστρεφόμενης φοράς. Εξάρτημα στήριξης καλωδίων μικτονόμησης Επιτρέπει την τοποθέτηση του ενεργού κουτιού διανομής ζώνης αρ. καταλ στο ψευδοπάτωμα Βοηθητική επαφή Για το ενεργό κουτί διανομής ζώνης αρ. καταλ Επιτρέπει τη μετάδοση της πληροφορίας μέσω της ξηρής επαφής στο δίκτυο ΙΡ. Προσαρμόζεται απευθείας στο ενεργό κουτί διανομής ζώνης αρ. καταλ (αυτόματη σύνδεση) Μπαταρία Για το ενεργό κουτί διανομής ζώνης αρ. καταλ Επιτρέπει τη συνέχιση της λειτουργίας του ενεργού κουτιού διανομής ζώνης σε περίπτωση διακοπής ρεύματος. 52V 800mAh Προσαρμόζεται απευθείας στο ενεργό κουτί διανομής ζώνης αρ. καταλ (αυτόματη σύνδεση)

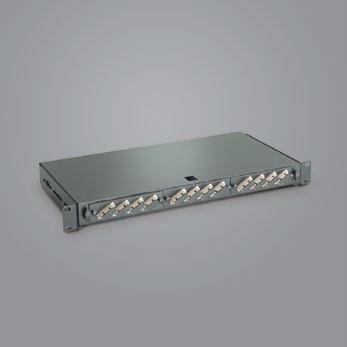

18 LCS 2 οπτική ίνα κατανεμητής ορόφου, συρτάρι, μπλοκ, pigtails, εξαρτήματα με μπλοκ οπτικής ίνας Πίσω πλευρά με ειδικό σχεδιασμό για διευκόλυνση της άφιξης των καλωδίων με ένα μπλοκ οπτικών ινών Τεχνικά χαρακτηριστικά, σελ. 353 Aρ. καταλ. Κατανεμητής ορόφου οπτικής ίνας Aρ. καταλ. Συρτάρι οπτικών ινών 19 Μεταλλικός πίνακας αναστρεφόμενης φοράς με κλειδαριά ΙΡ 20 - ΙΚ 08 Μέγιστη χωρητικότητα: - 24 ίνες με κονέκτορα ST - 48 ίνες με κονέκτορα SC - 96 ίνες με κονέκτορα LC Δέχεται έως 4 μπλοκ οπτικών ινών αρ. καταλ /72/73/74/76/77/78/79, αρ. καταλ /13/16/17/18/19 4 αφίξεις καλωδίων (2 επάνω και 2 κάτω) 12 αναχωρήσεις διαμέτρου 22 mm (3 επάνω, 3 κάτω και 6 πλευρικές) Παραδίδεται με στυπιοθλίπτη μαύρο ISO 20 για τη συγκράτηση του καλωδίου άφιξης και 15 καλύμματα διέλευσης καλωδίων Δυνατότητα συγκράτησης των καλωδίων αναχώρησης με κολλάρο στη βάση του πίνακα Μπορεί να δεχτεί 2 κασέτες για pigtails αρ. καταλ (άφιξη και αναχώρηση) 292 x 323 x 92 mm Χρώμα μαύρο RAL 9005 Συρτάρι οπτικών ινών HD (Ηigh Density) Κενό συρτάρι, συναρμολογούμενο και συρόμενο Μέγιστη χωρητικότητα: - 36 κονέκτορες ST & SC - 72 κονέκτορες LC Βάθος 220 mm, ύψος 1 U Διατίθεται με βίδες και εξαρτήματα περιτύλιξης των οπτικών ινών Δέχεται έως 3 από τα παρακάτων μπλοκ οπτικών ινών Μπλοκ οπτικών ινών Κουμπώνουν απευθείας στο συρτάρι αρ. καταλ Κενό μπλοκ κάλυψης Για ίνα μονότροπη (9/125μm) SC, για 12 ίνες ΜΡΟ τύπου Α, για 72 ίνες LC, για 12 ίνες LC, για 24 ίνες Για ίνα πολύτροπη (50/125μm & 62,5/125μm) SC, για 12 ίνες ΜΡΟ τύπου Α, για 72 ίνες LC, για 12 ίνες LC, για 24 ίνες Συρτάρι Συρτάρι συναρμολογούμενο, συρόμενο. Δέχεται 4 μπλοκ οπτικών ινών, μέγιστη χωρητικότητα 24 ίνες. Stop στο πίσω μέρος με κλίση 30 ο για πλήρη προσβασιμότητα. Βάθος 220 mm, 1 U. Διατίθεται με βίδες και εξαρτήματα περιτύλιξης των οπτικών ινών Μπλοκ οπτικών ινών Κουμπώνουν απευθείας στο συρτάρι οπτικών ινών αρ. καταλ ή στην κασσέτα οπτικών ινών (και στη συνέχεια στις μετώπες μικτονόμησης) Κενό μπλοκ κάλυψης Για ίνα μονότροπη (9/125 μm) SC, για 6 ίνες LC, για 6 ίνες Για πολύτροπη ίνα (50/125 μm και 62,5/125 μm) LC, υψηλής πυκνότητας, για 12 ίνες LC, για 6 ίνες ST, για 6 ίνες SC, για 6 ίνες Μετατροπέας οπτικών ινών Μετατρέπει τα σήματα χαλκού 10/100 base T σε 10/100 base SX (οπτική ίνα πολύτροπη) και προς τις 2 κατευθύνσεις. Διαθέτει μία έξοδο RJ 45 και κονέκτορα πολύτροπης ίνας SC. Κατάλληλος για ίνες 50/125 μm και 62,5/125 μm Παραδίδεται με μπλοκ τροφοδοσίας Κασέτα οπτικής ίνας για μετώπες μικτονόμησης Επιτρέπει την περιτύλιξη της ίνας (2 έως 12 ίνες) Δέχεται 1 μπλοκ οπτικών ινών αρ. καταλ /13/16/17/18 Επιτρέπει στην ίδια μετώπη μικτονόμησης τον συνδυασμό μπλοκ χαλκού και οπτικής ίνας Κασέτες συγκόλλησης (Fusion splice tray) Κατάλληλες και για τα 2 συρτάρια οπτικών ινών ίνες ίνες 351

19 LCS 2 οπτική ίνα pigtails, κονέκτορες, διακλαδωτές LCS 2 οπτική ίνα πρίζες Mosaic Τεχνικά χαρακτηριστικά, σελ. 353 Aρ. καταλ. Πρίζες οπτικών ινών Mosaic Aρ. καταλ. Pigtails 10 Giga 50/125 μm - OM SC pigtail ενός κονέκτορα LC pigtail ενός κονέκτορα 9/125 μm - OS 1 / OS SC pigtail ενός κονέκτορα LC pigtail ενός κονέκτορα Προστατευτικά θερμαινόμενα Για τα pigtails 40 mm, σετ των 50 τεμαχίων Κονέκτορες Mε διάφανη θήκη ετικέττας. Διαθέτουν έναν κονέκτορα duplex (με 2 εισόδους και 2 εξόδους) και επιτρέπουν τη σύνδεση 2 οπτικών ινών Προσφέρονται με κάλυμμα Χρώμα λευκό 2 στοιχεία Πρίζα οπτικών ινών 2 ST (συμβατή με ST II) Σύνδεση μπαγιονέτ Πρίζα οπτικών ινών 2 SC Σύνδεση push-pull Πρίζα οπτικών ινών 2 LC Σύνδεση push-pull Κονέκτορες για επικόλληση Για πολύτροπη ίνα 50/125 μm και 62,5/125 μm Προσαρμόζονται σε καλώδια 900 μm (διατίθεται με δακτύλιο συγκράτησης) Κονέκτορες με κεραμικό ferrule Συνήθης απώλεια: 0,3 db Θερμοκρασία χρήσης: -40 Ο C έως +85 O C Χρησιμοποιούνται με κόλλα θερμής ή ψυχρής εφαρμογής Κονέκτορας ST Κονέκτορας SC Κονέκτορας LC Διακλαδωτές Επιτρέπουν την περιτύλιξη οπτικής ίνας 900μm Δέχονται διαμέτρους ίνας 250 μm Για 6 ίνες ST Για 12 ίνες SC Για pigtails OM 4 και εργαλειοθήκη οπτικών ινών Επικοινωνήστε με το Τμήμα Τεχνικής Υποστήριξης 352

20 LCS 2 οπτική ίνα καλώδια μικτονόμησης LCS 2 οπτική ίνα Εξασφαλισμένη επίδοση ανάλογα με την απόσταση Κατηγορίες οπτικής ίνας με βάση το πρότυπο Aρ. καταλ. Καλώδια μικτονόμησης Διαθέτουν 2 κονέκτορες με κεραμικό ferrule σε κάθε άκρο Κάθε καλώδιο έχει ελεγχθεί και συσκευάζεται ξεχωριστά Μέγιστη απώλεια: 0,3 db. Εξωτερικό περίβλημα LSΖH Μήκος 2 m Καλώδια μικτονόμησης OS 1 / OS 2 / UPC Για εγκαταστάσεις μονότροπης ίνας 9/125 μm Κίτρινο περίβλημα SC/SC SC/LC LC/LC Καλώδια μικτονόμησης OM 3 Για εγκαταστάσεις πολύτροπης ίνας 50/125 μm Μωβ περίβλημα SC/SC SC/LC LC/LC Καλώδια μικτονόμησης ΟΜ 2 Για εγκαταστάσεις πολύτροπης ίνας 50/125 μm Πορτοκαλί περίβλημα SΤ/SΤ SC/SC ST/SC LC/LC LC/SC LC/ST Πρότυπα (max μήκος) 10 Gigabits Ethernet (base S/L) Giga Ethernet (base LX) Giga Ethernet (base SX) Πολύτροπη ίνα Μονότροπη ίνα OM 1 OM 2 OM 3 OM 4 OS 1/OS 2 33 m 82 m 300 m 400 m 10 km 550 m 550 m 550 m 550 m 2 km 275 m 550 m 550 m 1100 m - Fast Ethernet 2000 m 2000 m 2000 m - 2 km Απαραίτητη διάρκεια Τάση της αγοράς > 10 έτη 10 έως 15 έτη > 15 έτη > 15 έτη > 15 έτη Σύνδεση με οπτική ίνα 2 κατανεμητών: βασική αρχή καλωδίωσης Για καλώδια μικτονόμησης μήκους 1 m ή 3 m ή τύπου OM 4 Eπικοινωνήστε με το Τμήμα Τεχνικής Υποστήριξης 353

21 Legrand Cabling System LCS 2 Wi-Fi access points, controller και software Τεχνικά χαρακτηριστικά, σελ. 355 Επιτρέπει την επέκταση ή τη δημιουργία ενός ασφαλούς δικτύου Wi-Fi με δυνατότητα εγκατάστασης ενός εξατομικευμένου hot spot. Εγγύηση ποιοτικής λειτουργίας σύμφωνα με το πρωτόκολο QOS Αρ. καταλ. Manageable Wi-Fi Access points Διπλής συχνότητας, 2,4 GHz ή 5 GHz Συμπληρώνουν ένα νέο ή υπάρχον δίκτυο LCS 2 για την κάλυψη της ανάγκης για κινητικότητα Τροφοδοσία PoE (Power over Ethernet IEEE af) Η εγκατάσταση πρέπει να περιλαμβάνει τουλάχιστον: -1 Wi-Fi access point ψευδοροφής ή τοίχου -1 PoE Injector αρ. καταλ σύμφωνο με το πρότυπο af (σε διάσταση μπλοκ για προσαρμογή σε μετώπη μικτονόμησης) στον κατανεμητή Manageable, ώστε να μπορεί ο διαχειριστής του δικτύου να τα διαχειρίζεται από απόσταση μέσω interface Web https. Προστασία μέσω encryption WEP, WPA & WPA2 (802.11i) και authentification 802.1x. Είναι συμβατά με QOS WMM και υποστηρίζουν τη διαχείριση SNMP Guest Access: επιτρέπουν ελεύθερη πρόσβαση των επισκεπτών στο internet (πρόσβαση ανεξάρτητη από το κύριο εταιρικό ασύρματο δίκτυο) Wi-Fi Access points n Ζώνη κάλυψης 600 m 2 σε ελεύθερο πεδίο Σύμφωνα με το πρότυπο a, b, g, n Θεωρητική ταχύτητα 300 Mbits/s ΜΙΜΟ 3x2, υποστηρίζουν έως 4 SSID Τοποθέτηση σε ψευδοροφή ή σε τοίχο Σύνδεση στο δίκτυο μέσω κονέκτορα RJ 45 χωρίς εργαλείο Μπορούν να ταυτοποιηθούν κεντρικά με το λογισμικό ταυτοποίησης αρ. καταλ ή ανεξάρτητα. Δυνατότητα κατάστασης standby για εξοικονόμηση ενέργειας Αρ. καταλ. Λογισμικό κεντρικής ταυτοποίησης Επιτρέπει τη δημιουργία ενός ασφαλούς δικτύου Wi-Fi με δυνατότητα κεντρικής διαχείρισης των access points Η εγκατάσταση πρέπει να περιλαμβάνει τουλάχιστον: - Wi-Fi access points ψευδοροφής, τοίχου ή Mosaic -1 PoE Injector σύμφωνο με το πρότυπο 802.3af (σε διάσταση μπλοκ για προσαρμογή σε μετώπη μικτονόμησης) στον κατανεμητή Power over Ethernet (PoE) Injectors Χρησιμοποιούνται για την τροφοδοσία των Wi-Fi access points ψευδοροφής, τοίχου ή Mosaic είσοδοι / 4 έξοδοι Για την τροφοδοσία 4 Wi-Fi access points Σε διάσταση μπλοκ για απευθείας προσαρμογή σε μετώπη μικτονόμησης είσοδος / 1 έξοδος Τοποθέτηση σε ψευδοροφή Τοποθέτηση σε τοίχο (επίτοιχα) Wi-Fi Access points a & b/g Σύμφωνα με το πρότυπο a, b, g Θεωρητική ταχύτητα 54 Mbits/s σε κάθε συχνότητα ταυτόχρονα, υποστηρίζει έως 4 SSID Τοποθέτηση σε όλα τα εξαρτήματα στήριξης Mosaic 4 στοιχείων με ελάχιστο βάθος 40mm Συμβατά με το λογισμικό ταυτοποίησης αρ. καταλ στοιχεία, λευκό Με πρίζα RJ 45 στη μπροστινή πλευρά Χωρίς πρίζα RJ

22 Legrand Cabling System LCS 2 Wi-Fi access points Τρόπος εγκατάστασης ενός Wi-Fi access point με PoE injector Wi-Fi access points Mosaic Λύση dual band, a, b/g και n Προδιαγραφή ασύρματης τεχνολογίας b/g a n Προδιαγραφή τροφοδοσίας Power over Ethernet af Εύρος συχνοτήτων ανάμεσα 2,40 και 2,48 GHz 5 GHz 2,4 GHz 5 GHz Διαθέσιμα κανάλια Μέγιστη θεωρητική επίδοση 54 Mbits/s 54 Mbits/s 300 Mbit/s 230 V Τροφοδοσία PoE 230 V Κονέκτορας RJ 45 Injector PoE Switch Πλεονεκτήματα του Mosaic Wi-Fi access point - Δυνατότητα ταυτόχρονης λειτουργίας σε 2 συχνότητες, a και b/g. Για παράδειγμα: > b/g για τους επισκέπτες > a (περιορισμένες παρεμβολές) αποκλειστικά για τους εργαζόμενους Μέγιστη θεωρητική επίδοση 2 x 54 Mbits/s ταυτόχρονα - Υψηλό επίπεδο ασφαλείας: WPA2 (802.11i) και authentification (802.1x) - Δυνατότητα roaming (περιαγωγής), δηλαδή πέρασμα από ένα Wi-Fi access point σε άλλο, χωρίς να κόβεται η σύνδεση - «Ποιοτική» λειτουργία (προτεραιότητα που δίνεται αυτόματα στον ήχο / φωνή, μετά στην εικόνα / video και τέλος στα δεδομένα / data) σύμφωνα με την προδιαγραφή e - Ευκολία στον προγραμματισμό και στην προστασία Εγκατάσταση Σε περίπτωση χρήσης PoE 1 εισόδου/1 εξόδου: κουμπώνει απευθείας σε 1 έξοδο της μετώπης μικτονόμησης Ένα μόνο καλώδιο απαιτείται για να συνδεθεί σε 1 έξοδο του switch Σε κάθε σημείο όπου μπορεί να στηριχτεί μηχανισμός Mosaic (κανάλια DLP, κολώνες και mini κολώνες αλουμινίου DLP, τοίχος ) Δεν πρέπει να τοποθετούνται πίσω από αντικείμενα που εμποδίζουν την εμβέλεια της αντένας Τα Wi-Fi access points Mosaic, διαθέτουν κονέκτορα RJ 45 με σύνδεση χωρίς καλώδιο Injector PoE Έξοδος μετώπης μικτονόμησης Λειτουργία ενός injector PoE Ο injector PoE διαθέτει 1 είσοδο και 1 έξοδο για κάθε access point που τροφοδοτεί Άφιξη από το switch: Data Τροφοδοσία 48 V : Data Aπαιτήσεις εγκαταστάσεων - Απαιτείται 1 Wi-Fi access point Mosaic για ένα συγκεκριμένο χώρο (π.χ. χώρος υποδοχής) - Απαιτείται 1 Wi-Fi access point Mosaic ανά 100 m 2 για πλήρη κάλυψη και για τη μέγιστη θεωρητική επίδοση - Απαιτείται 1 Wi-Fi access point Mosaic με ενσωματωμένη πρίζα RJ 45 για γραφείο που δέχεται και επισκέπτες Υπηρεσίες Legrand Το Τμήμα Τεχνικής Υποστήριξης βρίσκεται δίπλα σας για να σας υποστηρίξει στο σχεδιασμό και την εγκατάσταση ενός δικτύου δομημένης καλωδίωσης. Απευθυνθείτε στο (από σταθερό) ή στο (από κινητό) : Τροφοδοσία Αναχώρηση προς τη μετώπη μικτονόμησης: Data + τροφοδοσία Ζεύγος 3 Ζεύγος 2 Ζεύγος 1 Ζεύγος 4 Στην έξοδο του injector PoE, το καλώδιο των 4 συνεστραμμένων ζευγών 355

23 ΕΡΜΑΡΙΑ 19'' LCS 2 KΑΛΩΔΊΩΣΗ ΧΩΡΊΣ ΠΕΡΙΟΡΙΣΜΟΎΣ... Διαφανής γυάλινη πόρτα με δυνατότητα αντιστροφής φοράς Αποσπώμενα πλευρικά και πίσω καλύμματα Βίδες ευθυγράμμισης της βάσης Σασί 19 με σήμανση ανά U και ρυθμιζόμενο βάθος Είσοδοι καλωδίων προχαραγμένες στην οροφή και τη βάση Μονάδα διαχείρισης καλωδίων ΑΡΙΣΤΟΣ ΧΕΙΡΙΣΜΌΣ ΤΩΝ ΚΑΛΩΔΊΩΝ ΕΓΚΑΤΆΣΤΑΣΗΣ ΚΑΙ ΜΙΚΤΟΝΌΜΗΣΗΣ Εύκολη είσοδος καλωδίων 1 Στη μονάδα διαχείρισης καλωδίων με την εύκολη πρόσβαση στο πίσω μέρος 3 Άριστος χειρισμός των καλωδίων μικτονόμησης: μονάδα διαχείρισης καλωδίων με σχάρα 2 Στα ερμάρια με τις πλάκες εισόδου καλωδίων με βούρτσα 4 Σωστή ακτίνα κλίσης των καλωδίων μικτονόμησης: μετώπες διέλευσης καλωδίων με δακτυλίους συγκράτησης 356

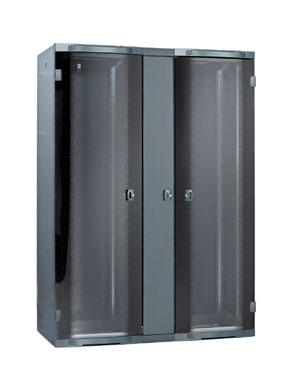

24 ερμάρια 19" LCS 2 ερμάρια, μονάδες διαχείρισης καλωδίων ερμάριο ερμάριο επέκτασης Τεχνικά χαρακτηριστικά, σελ. 364 ΙΡ 20 ΙΚ 08 Μπροστινή πόρτα, πλευρικά και πίσω καλύμματα αποσπώμενα Βίδες ευθυγράμμισης της βάσης Διατίθενται με 4 σασί 19 με σήμανση ανά U και ρυθμιζόμενου βάθους Τα ερμάρια αποσυναρμολογούνται εντελώς σε περίπτωση δύσκολης πρόσβασης Δυνατότητα σύνδεσης με το κιτ αρ. καταλ /38/39 Χρώμα γκρι ανθρακί RAL 7016 Αρ. καταλ. Ερμάρια 19" LCS 2 Με γυάλινη αντιστρεφόμενη πόρτα Πλευρικά καλύμματα με αυτόματη ισοδυναμική σύνδεση Κλειδαριά 2433 Α και στις 4 πλευρές Προχαραγμένες είσοδοι 19 που μπορούν να δεχτούν πλάκες εισόδου καλωδίων 19 με βούρτσα, ανεμιστήρες... Δυνατότητα χειρισμού των καλωδίων εγκατάστασης και μικτονόμησης με την μονάδα διαχείρισης καλωδίων αρ. καταλ /35 Χωρητικότητα Ύψος Πλάτος Βάθος Μέγιστο βάρος (mm) (mm) (mm) (kg) U U U U U U U Ερμάρια επέκτασης 19" LCS 2 Χωρίς πλευρικά καλύμματα Παραδίδονται με κιτ σύνδεσης Χωρητικότητα Ύψος Πλάτος Βάθος Μέγιστο βάρος (mm) (mm) (mm) (kg) U U Αρ. καταλ. Ερμάριο 19" LCS 2 για server Διαθέτει ενισχυμένη δομή ώστε να δέχεται μεγαλύτερο βάρος. Μπροστινή πόρτα και πίσω κάλυμμα μεταλλικά διάτρητα Χωρίς κλειδαριά, μπορεί να δεχτεί τους αρ. καταλ /72 (επικοινωνήστε με το Τμήμα Τεχνικής Υποστήριξης) Προχαραγμένες είσοδοι 19 στην οροφή, μπορούν να δεχτούν πλάκες εισόδου καλωδίων 19 με βούρτσα, ανεμιστήρα,... Ανοιχτές είσοδοι καλωδίων στη βάση Διατίθεται με κιτ γείωσης Χωρητικότητα Ύψος Πλάτος Βάθος Μέγιστο βάρος (mm) (mm) (mm) (kg) U Κιτ σύνδεσης ερμαρίων Για σύνδεση 2 ερμαρίων LCS 2 Για βάθος ερμαρίου (mm): Μονάδες διαχείρισης καλωδίων Συνδέονται με ερμάρια 19" LCS 2, 42 U Διευκολύνουν τη διαχείριση καλωδίων εγκατάστασης και μικτονόμησης Πλάτος 250 mm Χρώμα γκρι ανθρακί RAL 7016 Για βάθος ερμαρίου (mm):

25 ερμάρια 19" LCS 2 είσοδος καλωδίων, εξαερισμός, βάθρα Αρ. καταλ. Πλάκες εισόδου καλωδίων 19" Αρ. καταλ. Βάθρα για ερμάρια Πλάκες εισόδου καλωδίων 19" για την οροφή και τη βάση ερμαρίων Χρώμα μαύρο RAL 9005 Πλαστική με βούρτσα, απευθείας στήριξη χωρίς βίδες U U Μεταλλική με βούρτσα Παραδίδεται με βίδες και παξιμάδια U U Διαχείριση της θερμότητας Καλύμματα 19" 3U με ανεμιστήρες Τοποθετούνται στις εισόδους των καλωδίων των ερμαρίων LCS 2 ή στα σασί 19" Με καλώδιο 2,5 m Χρώμα γκρι ανθρακί RAL Με 2 ανεμιστήρες 230V± Με 3 ανεμιστήρες 230V± Θερμοστάτης Ρύθμιση από 5 έως 60 o C, από 12 V έως 250 V±, Επαφή στο άνοιγμα (10Α), επαφή στο κλείσιμο (5Α) Στήριξη με μαγνήτη Εξαρτήματα Σετ από 4 ροδάκια για τα ερμάρια LCS 2 Μέγιστο φορτίο στα 4 ροδάκια: 380Kg Σετ από 4 ροδάκια (τα 2 διαθέτουν φρένο) για το ερμάριο LCS 2 για server, αρ. καταλ Μέγιστο φορτίο στα 4 ροδάκια: 500 Kg Κιτ φωτισμού 230V±, 8 W, με διακόπτη Παραδίδεται με λαμπτήρα φθορισμού Στήριξη 19-1 U Άνοιγμα από τις 4 πλευρές Χρώμα γκρι ανθρακί RAL 7016 Kit βάσεων Αποτελούμενο από 4 γωνίες και πλήρεις πλάκες για εμπρος και πίσω πλευρά Οι πλευρικές πλάκες παραγγέλνονται χωριστά Ύψος 200 mm Για πλάτος ερμαρίου (mm): Σετ από 2 πλήρεις πλευρικές πλάκες Ύψος 100 mm (απαιτούνται 2 για το βάθρο των 200 mm) Για βάθος ερμαρίου (mm): Διάτρητες πλευρικές πλάκες Πλάκα ύψους 100 mm Για πλάτος/βάθος ερμαρίου (mm): Πλευρικές πλάκες με βούρτσα Πλάκα ύψους 100 mm Για πλάτος/βάθος ερμαρίου (mm): Βάθρο για μονάδες διαχείρισης καλωδίων Τοποθετείται στην μπροστινή ή/και στην πίσω πλευρά ανάμεσα στα βάθρα των συνδεόμενων ερμαρίων Γκρι ανθρακί RAL Για μονάδες διαχείρισης καλωδίων αρ. καταλ /35 Interface σύνδεσης Προστατευτικό που επιτρέπει τη σύνδεση ανάμεσα στο βάθρο ερμαρίου και τη σχάρα καλωδίων Διατίθεται με μεμβράνη στεγανότητας Κάλυμμα αναστρεφόμενο προχαραγμένο που εξασφαλίζει προσεγμένη εμφάνιση Ύψος 200 mm Γκρι ανθρακί RAL Για ερμάριο βάθους 600 mm 358

26 ερμάρια 19" LCS 2 ράφια, πολύπριζα τροφοδοσίας 19 ΛΥΣΕΙΣ LCS 2 ΓΙΑ DATA CENTER DATA CENTER & SERVER ROOM: ΧΏΡΟΙ ΜΕ ΑΠΌΛΥΤΗ ΠΡΟΣΤΑΣΊΑ Η γκάμα LCS² προσφέρει καινοτομικές πλήρεις λύσεις που εξασφαλίζουν τη συνεχή λειτουργία και βελτιστοποιούν την ενεργειακή απόδοση του Data Center και των server rooms Αρ. καταλ. Ράφια σταθερά Χρώμα μαύρο RAL 9005 Στήριξη σε 1 σασί 19" Γρήγορη συναρμολόγηση χωρίς βίδες Μέγιστο φορτίο 15kg Ύψος 2U Βάθος 115 mm Βάθος 200 mm Βάθος 360 mm Στήριξη σε 2 σασί 19" Γρήγορη συναρμολόγηση χωρίς βίδες Τοποθετούνται αποκλειστικά στα ερμάρια LCS 2 Μέγιστο φορτίο 50kg Ύψος 1U Βάθος 450 mm Για ερμάρια βάθους 600 mm Βάθος 650 mm Για ερμάρια βάθους 800 mm Στήριξη με βίδες Βάθος 850 mm Mέγιστο φορτίο 100 Kg Για ερμάριo server, βάθους 1000 mm Ράφια τηλεσκοπικά Τοποθετούνται αποκλειστικά στα ερμάρια LCS 2 Αυτόματη γείωση Χρώμα μαύρο RAL 9005 Στήριξη σε 2 σασί 19", χωρίς βίδες Μέγιστο φορτίο 50 kg Ύψος 1 U Βάθος 450 mm Για ερμάρια βάθους 600 mm Βάθος 650 mm Για ερμάρια βάθους 800 mm Στήριξη με βίδες Βάθος 850 mm Mέγιστο φορτίο 100 Kg, 2U Για ερμάριo server, βάθους 1000mm PDU πολύπριζο τροφοδοσίας 230V± ΙΟΥΛΙΟΣ 2016 Κενή βάση πολύπριζου για στήριξη πριζών Γρήγορη στήριξη χωρίς βίδες σε σασί 19 1 U Σώμα από αλουμίνιο Χρώμα μαύρο Δέχεται 16 στοιχεία Mosaic Eρμάρια server 19 Data Center LCS² Toποθέτηση των server βελτιστοποιώντας τη ψύξη με ειδικά εξαρτήματα : λύσεις για ψύξη διαδρόμου και μονάδες κλιματισμού Για να ενημερωθείτε για όλες τις δυνατότητες της γκάμας LCS² και τις λύσεις σε UPS για Data Center επικοινωνήστε με το Τμήμα Τεχνικής Υποστήριξης 359

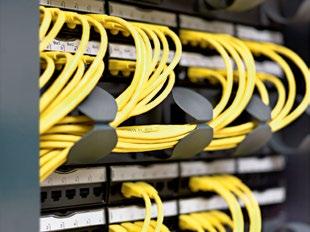

27 χειρισμός καλωδίων LCS Αρ. καταλ. Χειρισμός καλωδίων για ερμάρια LCS 2 19" Σετ 3 στηριγμάτων Στήριξη στο σώμα του ερμαρίου Για ερμάρια πλάτους/βάθους 600 mm Απόσταση στήριξης 508 mm Για ερμάρια πλάτους/βάθους 800 mm Απόσταση στήριξης 708 mm Για ερμάρια βάθους 1000 mm Απόσταση στήριξης 908 mm Σχάρες διέλευσης καλωδίων Γρήγορη τοποθέτηση χωρίς βίδες πάνω στα στηρίγματα Πλάτος 250 mm Για ερμάριο 33U Για ερμάρια 42U Σχάρα για καλώδια μικτονόμησης Για ερμάρια 42U, πλάτος 800 mm Τοποθετείται στα σασί 19" Σχάρα με δακτύλιους συγκράτησης Διαστάσεις: 1560 x 100 x 150 mm Πλάκα διέλευσης καλωδίων κάθετη Για ερμάρια 42U, πλάτος 800 mm Τοποθετείται στα σασί 19" Σετ 2 κάθετων πλακών με σημεία εισόδου καλωδίων με βούρτσα Παραδίδεται με 10 δακτυλίους-οδηγούς καλωδίων αρ. καταλ , 3 δεματικά αρ. καταλ , 3 δεματικά αρ. καταλ και 3 δεματικά αρ. καταλ Χρώμα μαύρο RAL 9005 Εξάρτημα επέκτασης μικτονόμησης Για ερμάρια 42 U, πλάτος 800 mm Τοποθετείται στα σασί19" Σετ 2 στηριγμάτων που επιτρέπουν την αύξηση της χωρητικότητας του ερμαρίου κατά 12U για την κάθετη στήριξη εξαρτημάτων 19" (μετώπες διέλευσης καλωδίων, μπλοκ τροφοδοσίας...) Παραδίδεται με 8 δακτυλίους-οδηγούς καλωδίων αρ. καταλ Δυνατότητα στήριξης δεματικών ΗΔΕ με δείκτη σφιξίματος ή με ειδικό αυτοκόλλητο ύφασμα Χρώμα μαύρο RAL Αρ. καταλ. Μετώπες διέλευσης καλωδίων 19" Επιτρέπουν την καλή οργάνωση και την κυκλοφορία των καλωδίων μικτονόμησης Οριζόντια και εγκάρσια διέλευση των καλωδίων Χρώμα μαύρο RAL 9005 Γρήγορη στήριξη χωρίς βίδες Μεταλλικές μετώπες διέλευσης με πλαστικούς δακτυλίους, 2 άξονες U U Μετώπη διέλευσης καλωδίων πλαστική με βούρτσα, απευθείας στήριξη U U Μετώπη διέλευσης καλωδίων μεταλλική με βούρτσα U U Καλύμματα 19" Χρώμα μαύρο RAL 9005 Κάλυμμα πλαστικό πλήρες, απευθείας στήριξη U U Κάλυμμα μεταλλικό πλήρες Γρήγορη στήριξη χωρίς βίδες U U 360

28 κολλάρα LCS 2 ΝΕΑ PDU LCS ΜΙΑ ΠΛΟΥΣΙΑ ΓΚΑΜΑ ΚΑΤΑΛΛΗΛΗ ΓΙΑ ΚΑΘΕ ΕΡΓΟ Η νέα γκάμα των PDU LCS 2 προσφέρει πλήθος συνδυασμών ώστε να καλύπτει τις ιδιαίτερες απαιτήσεις κάθε έργου Aρ. καταλ. Κολλάρα LCS 2 Κολλάρα με δείκτη σφιξίματος Ειδικά κατασκευασμένα για την αποφυγή του υπερβολικά σφιχτού δεσίματος των καλωδίων Ανοίγουν και ξαναχρησιμοποιούνται Πλάτος Μήκος δεσίματος (mm) (mm) (mm) max min Kολλάρα LCS 2 με ειδικό αυτοκόλλητο ύφασμα Δεν τραυματίζουν τα καλώδια Στερεώνονται με βίδα για τη συγκράτηση των καλωδίων Πλάτος Μήκος δεσίματος (mm) (mm) (mm) max Mαύρο Kόκκινο Mαύρο Kόκκινο Με ενσωματωμένες λειτουργίες για την προστασία, τον έλεγχο και τη μέτρηση Εύκολη τοποθέτηση στα rack: σύστημα γρήγορης στήριξης, δυνατότητα προσανατολισμού των καλωδίων, χρωματική διαφοροποίηση για εύκολη αναγνώριση Σε 2 τύπους: 19 και Zero-U Περιστροφική έξοδος καλωδίου σε 330 για τέλειο προσανατολισμό Γρήγορη στήριξη χωρίς βίδες PDU ΓΙΑ ΚΑΘΕ ΑΝΑΓΚΗ Επικοινωνήστε με το Τμήμα Τεχνικής Υποστήριξης για να ενημερωθείτε για την ολοκληρωμένη γκάμα PDU ώστε να επιλέξτε το κατάλληλο για το έργο σας 361

29 πίνακες 19" LCS 2 και εξαρτήματα Πίνακας με περιστρεφόμενη βάση Τεχνικά χαρακτηριστικά, σελ. 366 ΙΡ 20 ΙΚ 08. Με αντιστρεφόμενη, γυάλινη πόρτα, κλειδαριά 2433Α Αποσπώμενα πλευρικά καλύμματα εσωτερικής πρόσβασης χωρίς εργαλείο Παραδίδονται με 1 σασί 19" ρυθμιζόμενου βάθους. Διάτρητοι κατάλληλα στη οροφή και τη βάση για φυσικό εξαερισμό, δυνατότητα προσαρμογής ανεμιστήρα στην οροφή Παραδίδονται με κιτ γείωσης Χρώμα γκρι ανθρακί RAL 7016 Αρ. καταλ. Πίνακες 19" LCS 2 Βάση σταθερή Αρ. καταλ. Σταθερά ράφια Εύκολη διαχείριση καλωδίων: δυνατότητα στήριξης των δακτυλίων-οδηγών καλωδίων αρ. καταλ /42 και των δεματικών LCS 2 (σελ. 367) Είσοδοι των καλωδίων στην οροφή και βάση εύκαμπτες, με δυνατότητα προσαρμογής καναλιών DLP και συγκράτησης των καλωδίων με δεματικά Προχαραγμένες είσοδοι των καλωδίων στην πίσω πλευρά Πίνακες βάθους 400 mm Χωρητικότητα Πλάτος Ύψος Μέγιστο βάρος (mm) (mm) (kg) U U U U Πίνακες βάθους 580 mm Χωρητικότητα Πλάτος Ύψος Μέγιστο βάρος (mm) (mm) (kg) U U U U Πίνακες 19" LCS 2 Βάση περιστρεφόμενη Πίνακες αποτελούμενοι από: - μια βάση (επίτοιχη στήριξη) - ένα σώμα που περιστρέφεται και επιτρέπει την ελεύθερη πρόσβαση στην πίσω πλευρά του πίνακα για διευκόλυνση της αρχικής εγκατάστασης και της συντήρησης Δυνατότητα περιστροφής και προς τις δύο κατευθύνσεις Με πλήρη πλάκα εισόδου των καλωδίων στην οροφή και στη βάση, δυνατότητα τοποθέτησης πλάκας με βούρτσα αρ. καταλ Πίνακες βάθους 600 mm Χωρητικότητα Πλάτος Ύψος Μέγιστο βάρος (mm) (mm) (kg) U U U U Γρήγορη συναρμολόγηση χωρίς βίδες Μέγιστο φορτίο 15kg Χρώμα μαύρο RAL 9005 Στήριξη σε 1 σασί 19" Βάθος 115 mm Για ερμάρια βάθους 400, 580, 600 mm Βάθος 200 mm Για ερμάρια βάθους 400, 580, 600 mm Βάθος 360 mm Για ερμάρια βάθους 580, 600 mm Διαχείριση της θερμότητας Ανεμιστήρας Ανεμιστήρας 230V± Με καλώδιο 2,5 m Θερμοστάτης Ρύθμιση από 5 έως 60 o C, από 12V έως 250V±, Επαφή στο άνοιγμα (10Α), επαφή στο κλείσιμο (5Α) Στήριξη με μαγνήτη Είσοδος καλωδίων Πλάκα εισόδου καλωδίων με βούρτσα Για πίνακες με περιστρεφόμενη βάση Δακτύλιοι-οδηγοί καλωδίων Απευθείας στήριξη στα μπροστινά σασί των πινάκων με σταθερή βάση 9 έως 21 U (αρ. καταλ μόνο) και στο κεντρικό σασί των πινάκων βάθους 580 mm U, πλαστικός. Ωφέλιμη διατομή 1890 mm U, πλαστικός. Ωφέλιμη διατομή 4070 mm 2 Μπλοκ τροφοδοσίας 19" LCS 2 σελ. 359 Μετώπες διέλευσης καλωδίων 19'' LCS 2 σελ

30 πίνακας 10" LCS 2 και εξαρτήματα πίνακες 19 με σταθερή βάση LCS 2 Linkeo Τεχνικά χαρακτηριστικά, σελ. 366 Τεχνικά χαρακτηριστικά, σελ. 366 Αρ. καταλ. Πίνακας 10 LCS 2 Βάθους 300 mm Μικρών διαστάσεων κατάλληλος για μικρές εγκαταστάσεις μέχρι 36 πρίζες RJ 45 ΙΡ 20 ΙΚ 08 Με αντιστρεφόμενη, γυάλινη πόρτα Κλειδαριά No 2433 Αποσπώμενα πλευρικά καλύμματα εσωτερικής πρόσβασης χωρίς εργαλείο Με 1 σασί ρυθμιζόμενου βάθους. Είσοδοι καλωδίων προχαραγμένες στην οροφή, στη βάση με δυνατότητα προσαρμογής DLP και συγκράτησης των καλωδίων με δεματικά HΔE. Προχαραγμένες είσοδοι καλωδίων και στην πίσω πλευρά Διάτρητος κατάλληλα στη οροφή και τη βάση για φυσικό εξαερισμό Χρώμα γκρι ανθρακί RAL 7016 Χωρητικότητα Πλάτος Ύψος Μέγιστο βάρος (mm) (mm) (kg) U Εξαρτήματα 10 Μετώπη μικτονόμησης κενή 1U Δέχεται 2 μπλοκ κονεκτόρων ή μια κασέτα οπτικής ίνας Σταθερό ράφι 1U Βάθος 120 mm Μέγιστο φορτίο 10 kg Χρώμα μαύρο RAL 9005 Μπλοκ τροφοδοσίας PDU 10" Μπλοκ κενό για πρίζες 2Π+Γ Mosaic Χωρητικότητα: 8 στοιχεία Mosaic IP 20 IK 08 Προσφέρονται με: - γυάλινη, αντιστρεπτή πόρτα και κλειδαριά - 2 σασί 19 ρυθμιζόμενου βάθους - κιτ γείωσης - είσοδο καλωδίων στην οροφή, ρυθμιζόμενη με σύνδεσμο από αφρώδες υλικό - εισόδους καλωδίων στο πίσω τμήμα και στη βάση, με καλύμματα Διάτρητοι κατάλληλα στην οροφή για φυσικό εξαερισμό, μπορεί να προσαρμοστεί κι ανεμιστήρας στην οροφή, με αρ. καταλ Είναι συμβατοί με τα εξαρτήματα των πινάκων 19 LCS 2 με σταθερή βάση (εκτός από τους πλαστικούς δακτυλίους οδηγούς καλωδίων) Χρώμα γκρι RAL 7035 Αρ. καταλ. Πίνακες 19" Linkeο με σταθερή βάση Mεγ. Καθ. επιτρ. Χωρητικότητα Υψος Πλάτος Βαθ. βάρος βάρος (mm) (mm) (mm) (kg) (kg) U U U U Κιτ εξαερισμού LCS 2 Linkeo Κιτ αποτελούμενο από: - 2 ανεμιστήρες - 1 θερμοστάτη - διακόπτη ON/OFF Διατίθεται με καλώδιο 2,3 m Τροφοδοσία 230 V± -50/60 Hz 363
