1 Gas Solar Unit Μονάδα αερίου συµπύκνωσης για θέρµανση και ζεστό νερό χρήσης

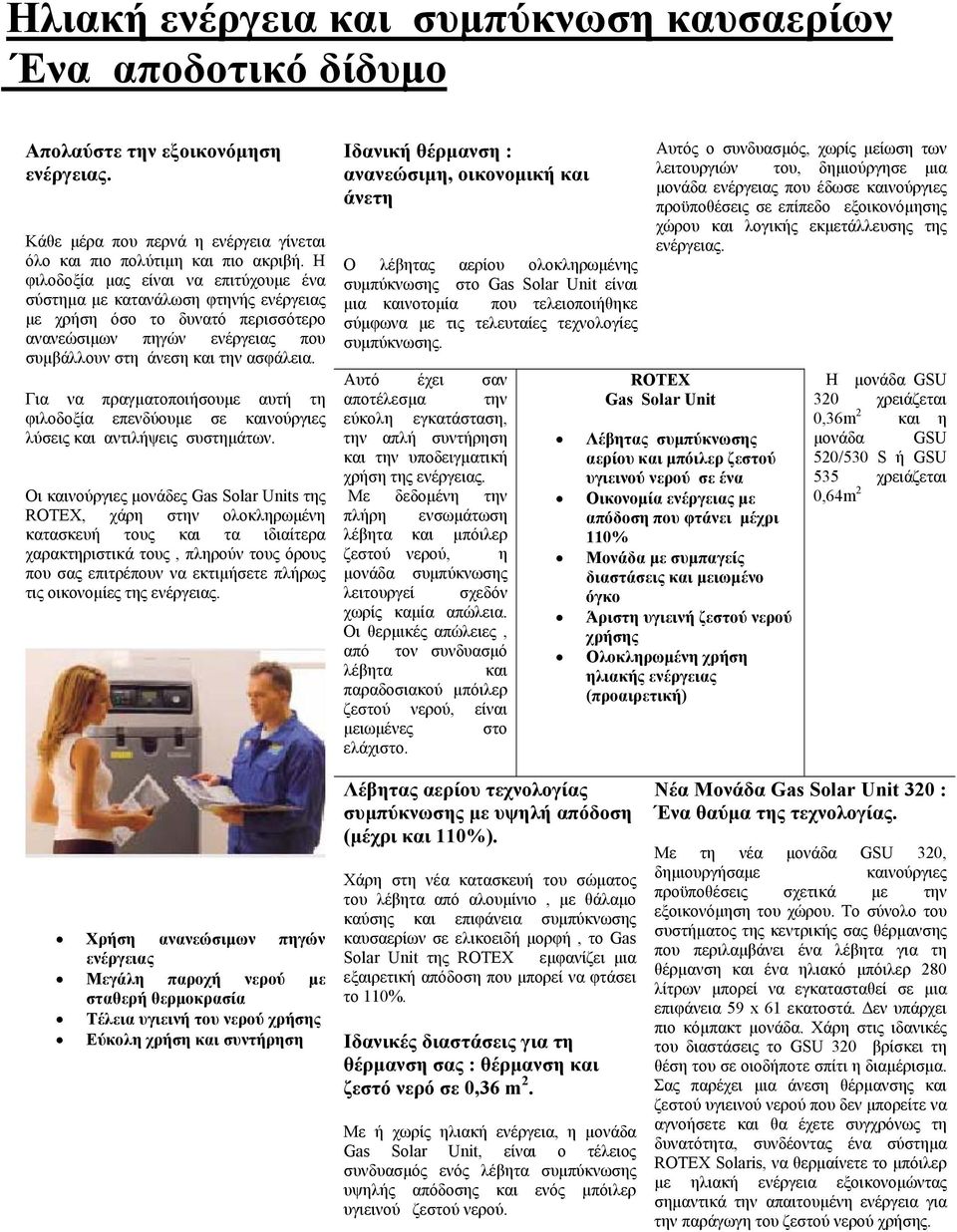

2 Ηλιακή ενέργεια και συµπύκνωση καυσαερίων Ένα αποδοτικό δίδυµο Απολαύστε την εξοικονόµηση ενέργειας. Κάθε µέρα που περνά η ενέργεια γίνεται όλο και πιο πολύτιµη και πιο ακριβή. Η φιλοδοξία µας είναι να επιτύχουµε ένα σύστηµα µε κατανάλωση φτηνής ενέργειας µε χρήση όσο το δυνατό περισσότερο ανανεώσιµων πηγών ενέργειας που συµβάλλουν στη άνεση και την ασφάλεια. Για να πραγµατοποιήσουµε αυτή τη φιλοδοξία επενδύουµε σε καινούργιες λύσεις και αντιλήψεις συστηµάτων. Οι καινούργιες µονάδες Gas Solar Units της ROTEX, χάρη στην ολοκληρωµένη κατασκευή τους και τα ιδιαίτερα χαρακτηριστικά τους, πληρούν τους όρους που σας επιτρέπουν να εκτιµήσετε πλήρως τις οικονοµίες της ενέργειας. Iδανική θέρµανση : ανανεώσιµη, οικονοµική και άνετη Ο λέβητας αερίου ολοκληρωµένης συµπύκνωσης στο Gas Solar Unit είναι µια καινοτοµία που τελειοποιήθηκε σύµφωνα µε τις τελευταίες τεχνολογίες συµπύκνωσης. Aυτό έχει σαν αποτέλεσµα την εύκολη εγκατάσταση, την απλή συντήρηση και την υποδειγµατική χρήση της ενέργειας. Mε δεδοµένη την πλήρη ενσωµάτωση λέβητα και µπόιλερ ζεστού νερού, η µονάδα συµπύκνωσης λειτουργεί σχεδόν χωρίς καµία απώλεια. Οι θερµικές απώλειες, από τον συνδυασµό λέβητα και παραδοσιακού µπόιλερ ζεστού νερού, είναι µειωµένες στο ελάχιστο. Αυτός ο συνδυασµός, χωρίς µείωση των λειτουργιών του, δηµιούργησε µια µονάδα ενέργειας που έδωσε καινούργιες προϋποθέσεις σε επίπεδο εξοικονόµησης χώρου και λογικής εκµετάλλευσης της ενέργειας. ROTEX Gas Solar Unit Λέβητας συµπύκνωσης αερίου και µπόιλερ ζεστού υγιεινού νερού σε ένα Οικονοµία ενέργειας µε απόδοση που φτάνει µέχρι 110% Μονάδα µε συµπαγείς διαστάσεις και µειωµένο όγκο Άριστη υγιεινή ζεστού νερού χρήσης Ολοκληρωµένη χρήση ηλιακής ενέργειας (προαιρετική) Η µονάδα GSU 320 χρειάζεται 0,36m 2 και η µονάδα GSU 520/530 S ή GSU 535 χρειάζεται 0,64m 2 Χρήση ανανεώσιµων πηγών ενέργειας Μεγάλη παροχή νερού µε σταθερή θερµοκρασία Τέλεια υγιεινή του νερού χρήσης Εύκολη χρήση και συντήρηση Λέβητας αερίου τεχνολογίας συµπύκνωσης µε υψηλή απόδοση (µέχρι και 110%). Χάρη στη νέα κατασκευή του σώµατος του λέβητα από αλουµίνιο, µε θάλαµο καύσης και επιφάνεια συµπύκνωσης καυσαερίων σε ελικοειδή µορφή, το Gas Solar Unit της ROTEX εµφανίζει µια εξαιρετική απόδοση που µπορεί να φτάσει το 110%. Ιδανικές διαστάσεις για τη θέρµανση σας : θέρµανση και ζεστό νερό σε 0,36 m 2. Με ή χωρίς ηλιακή ενέργεια, η µονάδα Gas Solar Unit, είναι ο τέλειος συνδυασµός ενός λέβητα συµπύκνωσης υψηλής απόδοσης και ενός µπόιλερ υγιεινού ζεστού νερού. Νέα Μονάδα Gas Solar Unit 320 : Ένα θαύµα της τεχνολογίας. Με τη νέα µονάδα GSU 320, δηµιουργήσαµε καινούργιες προϋποθέσεις σχετικά µε την εξοικονόµηση του χώρου. Το σύνολο του συστήµατος της κεντρικής σας θέρµανσης που περιλαµβάνει ένα λέβητα για τη θέρµανση και ένα ηλιακό µπόιλερ 280 λίτρων µπορεί να εγκατασταθεί σε µια επιφάνεια 59 x 61 εκατοστά. εν υπάρχει πιο κόµπακτ µονάδα. Χάρη στις ιδανικές του διαστάσεις το GSU 320 βρίσκει τη θέση του σε οιοδήποτε σπίτι η διαµέρισµα. Σας παρέχει µια άνεση θέρµανσης και ζεστού υγιεινού νερού που δεν µπορείτε να αγνοήσετε και θα έχετε συγχρόνως τη δυνατότητα, συνδέοντας ένα σύστηµα ROTEX Solaris, να θερµαίνετε το µπόιλερ µε ηλιακή ενέργεια εξοικονοµώντας σηµαντικά την απαιτουµένη ενέργεια για την παράγωγη του ζεστού νερού χρήσης.

3

4 ROTEX GasSolarUnit : Ξεπερνά κάθε προσδοκία σας Όλα συµπεριλαµβάνονται σε µια µονάδα. - Ελάχιστη ενεργειακή κατανάλωση χάρη στον τέλειο συνδυασµό ενός λέβητα συµπύκνωσης και ενός µπόιλερ ζεστού νερού σε ένα µηχάνηµα. - Τέλεια υγιεινή ζεστού νερού χρήσης - Μειωµένος όγκος και διαστάσεις - υνατότητα χρήσης ηλιακής ενέργειας - Σηµαντική µείωση εκποµπών CO 2, ενεργή συµµετοχή στη µάχη ενάντια στο φαινόµενο του θερµοκηπίου, κύρια αίτια της κλιµατικής υπερθέρµανσης - Αθόρυβη λειτουργία - Χαµηλά κόστη εγκατάστασης χάρη στην εργοστασιακή του προ συναρµολόγηση - Απλή και οικονοµική συντήρηση Λειτουργία της µονάδος Το GasSolarUnit αποτελείται από ένα λέβητα συµπύκνωσης αερίου που έχει τοποθετηθεί στο εσωτερικό ενός µπόιλερ ζεστού υγιεινού νερού. Το µπόιλερ γεµίζει µε νερό χωρίς πίεση. Το νερό κυκλοφορεί σε ένα εναλλάκτη θερµότητας από ΙΝΟΧ σε µορφή σερπαντίνας και ζεσταίνεται από τον λέβητα συµπύκνωσης. Το GasSolarUnit προσφέρει ακόµα την δυνατότητα η θέρµανση του µπόιλερ να γίνεται µε ηλιακή ενέργεια. Το πόσιµο νερό ζεσταίνεται σε µια σερπαντίνα από ΙΝΟΧ που είναι βυθισµένη σε όλο το ύψος του θαλάµου µέσα στο νερό αποθήκευσης. Χάρη στην σηµαντική επιφάνεια εναλλαγής, το GasSolarUnit παρέχει οποιαδήποτε στιγµή µεγάλες ποσότητες νερού σε µικρό χρονικό διάστηµα. Το µπόιλερ λειτουργεί µε την αρχή της διαστρωµάτωσης. Αυτή η αρχή επιτρέπει την σηµαντική αύξηση της δυνατότητας αποθήκευσης και την χρησιµοποίηση της µε τον καλύτερο τρόπο, όσον αφορά τη χρήση της ηλιακής ενέργειας. Ακόµα και χωρίς την ηλιακή ενέργεια το σκεπτικό της διαστρωµάτωσης κάνει δυνατή τη χρησιµοποίηση µεγάλων ποσοτήτων ζεστού νερού. Με αυτό τον τρόπο σας παρέχεται µεγάλη άνεση Η ολοκληρωµένη µονάδα συµπύκνωσης διαθέτει µια ψηφιακή ηλεκτρονική λειτουργία. Ελέγχει την θερµοκρασία προσαγωγής σε σχέση µε την εξωτερική θερµοκρασία., ελέγχει ακόµα τη θερµοκρασία του µπόιλερ και διαθέτει χρονοπρογράµµατα λειτουργίας τόσο για τη λειτουργία του κυκλώµατος της θέρµανσης όσο και για την παραγωγή του υγιεινού ζεστού νερού. Εξοικονόµηση χώρου µε δύο συσκευές σε µία Χάρη στην κατασκευή του, το Gas Solar Unit µειώνει το χώρο και το χρόνο εγκατάστασης της κεντρικής σας θέρµανσης. H µονάδα συµπύκνωσης αερίου καταλαµβάνει ένα χώρο 59x61 εκατ. ( 0,36 m 2 ) η 79x79 εκ. ( 0,64m 2 ) ανάλογα µε το µοντέλο. H κόµπακτ µονάδα θέρµανσης τοποθετούµενη στο πάτωµα και όχι στον τοίχο έχει σαν αποτέλεσµα την απλούστατη συναρµολόγηση της.

5 Καινοτόµο µέχρι την παραµικρή λεπτοµέρεια Στην καρδιά του συστήµατος: ο λέβητας συµπύκνωσης αερίου Η εφαρµογή µιας εντελώς καινούργιας τεχνολογίας επέτρεψε την ανάπτυξη του θερµαντικού σώµατος του λέβητα συµπύκνωσης αερίου. GSU 320 µε πίνακα Alpha 23B GSU 320 µε πίνακα Theta 23R Το σώµα του λέβητα, σε σχήµα κυλινδρικό, χωρίζεται οριζόντια στα δυο. Ο θάλαµος καύσης βρίσκεται τοποθετηµένος στο κέντρο. Τα καυσαέρια κατευθύνονται κυκλικά και προς τα πάνω γύρω από το θάλαµο καύσης. Τα συµπυκνώµατα που απορρέουν από την ψύξη των καυσαερίων µαζεύονται στο κάτω µέρος του σώµατος του λέβητα και φεύγουν έξω από το θάλαµο δια µέσου ενός σωλήνα από συνθετικό υλικό. Ο καυστήρας αερίου : µεταβλητής απόδοσης, αθόρυβος και λειτουργικός. Ο καυστήρας αερίου της µονάδος είναι υψηλής απόδοσης µε µεταβλητή παροχή και επιτυγχάνει µια τέλεια συµπύκνωση µε την ελάχιστη εκποµπή ρύπων. Αυτός ο καυστήρας είναι εξ ολοκλήρου προρυθµισµένος και προσαρµόζει απευθείας την ισχύ στην υπάρχουσα ανάγκη. Τα επίπεδα ισχύος: kw µε το GSU kw µε το GSU 520 S - 6,5-30 kw µε το GSU 530 S kw µε το GSU 535. H λειτουργία του καυστήρα είναι εξαιρετικά αθόρυβη. Η ηλεκτρονική ρύθµιση που σκέπτεται για σας H µονάδα GSU είναι εφοδιασµένη µε πίνακα ηλεκτρονικής ρύθµισης λειτουργιών Υπάρχουν διαθέσιµα δύο µοντέλα -Αlpha 23B -Τheta 23R 1. Alpha 23 B H ηλεκτρονική ρύθµιση του πίνακα Αlpha 23Β έχει µια φωτεινή οθόνη µε 4 νούµερα. Όλες οι βασικές λειτουργίες επιλέγονται µε την βοήθεια 2 περιστροφικών διακοπτών. Τα στοιχεία µπορούν εύκολα να αλλάξουν µε τα πλήκτρα που πιέζονται. ιαθέτει 3 χρονοπρογράµµατα για την λειτουργία της θέρµανσης και την παραγωγή ζεστού νερού. Τα χρονοπρογράµµατα είναι προεγκατεστηµένα από το εργοστάσιο και το ένα από αυτά µπορεί να ρυθµιστεί ανάλογα µε τις προσωπικές επιθυµίες του χρήστη. Η ρύθµιση στον πίνακα Αlpha 23Β είναι προγραµµατισµένη από το εργοστάσιο για τη λειτουργία ενός κυκλώµατος θέρµανσης. Η θερµοκρασία του νερού προσαγωγής της θέρµανσης ρυθµίζεται µέσω συστήµατος αντιστάθµισης ανάλογα µε την εξωτερική θερµοκρασία. Η ρύθµιση αναγνωρίζει Χειµώνα και Καλοκαίρι και ξεκινά ή σταµατά την λειτουργία της θέρµανσης ανάλογα µε τις ανάγκες. 2. Theta 23R H εξ ολοκλήρου ηλεκτρονική ρύθµιση µε τον πίνακα Τheta 23R προσαρµόζεται στις πιο υψηλές ποιοτικές απαιτήσεις. Η ψηφιακή οθόνη απεικονίζει τις τιµές και τις παραµέτρους σε φωτεινό κείµενο. Το κύριο στοιχείο χρήσης, είναι ένας διακόπτης επιλογής, µε τη βοήθεια του οποίου, τρόποι λειτουργίας, χρονοπρογράµµατα και παράµετροι λειτουργίας µπορούν να ρυθµιστούν, και να τροποποιηθούν εύκολα και γρήγορα. Οι σηµαντικοί παράµετροι µπορούν να προσαρµοστούν από τον εγκαταστάτη. Η θερµοκρασία του νερού προσαγωγής της θέρµανσης ρυθµίζεται και εδώ µέσω συστήµατος αντιστάθµισης ανάλογα µε την εξωτερική θερµοκρασία. Η ρύθµιση αναγνωρίζει Χειµώνα και Καλοκαίρι και ξεκινά η σταµατά τη λειτουργία της θέρµανσης ανάλογα µε τις ανάγκες. Η ρύθµιση του Τheta 23R διαθέτει χρονοπρογράµµατα λειτουργίας του κυκλώµατος της θέρµανσης και για την παραγωγή ζεστού νερού χρήσης. Μπορεί ακόµα να ελέγξει ένα συµπληρωµατικό κύκλωµα ανάµιξης θέρµανσης. Για να γίνει αυτό, αρκεί να συνδεθεί στον πίνακα το σύστηµα ΑΜΚ 1 που περιλαµβάνει µία τρίοδη βάνα ανάµιξης, κυκλοφορητή και αισθητήριο θερµοκρασίας προσαγωγής. Μπορεί επίσης να συνδεθεί στον πίνακα µια αντλία ανακυκλοφορίας ή και µία εσωτερική µονάδα χώρου. Χάρη σε αυτές τις προσθήκες το σύστηµα της θέρµανσης αυτοµατοποιείται πλήρως και εποπτεύεται εύκολα.

6 Aναρρόφηση του αέρα της καύσης Απαγωγή των καυσαερίων Όλοι οι λέβητες συµπύκνωσης της ROTEX είναι κατασκευασµένοι έτσι ώστε να µπορούν να λειτουργούν µε διπλή οµοαξονική καµινάδα. Με αυτό το σύστηµα ο απαιτούµενος για την καύση αέρας απορροφάται απευθείας από το περιβάλλον µέσω του εξωτερικού τοιχώµατος της καµινάδας και καταλήγει στον καυστήρα προθερµασµένος από τα καυσαέρια. Η λύση αυτή είναι ιδανική για εγκαταστάσεις µε κακό αερισµό λεβητοστασίου. Τα οφέλη αυτού του τύπου σύνδεσης είναι πολλά: - Η λήψη αέρα στο λεβητοστάσιο δεν χρησιµεύει εποµένως ο χώρος δεν παγώνει. - Μικρή ενεργειακή κατανάλωση - Κέρδος επιπλέον ενέργειας λόγω της προθέρµανσης του αέρα της καύσης - Ο καυστήρας που λειτουργεί ερµητικά είναι ανθεκτικός σε σκόνες,απορρυπαντικά και προϊόντα καθαρισµού. Ο τόπος εγκατάστασης του καυστήρα µπορεί εποµένως να χρησιµοποιηθεί και σαν πλυσταριό, αποθήκη ή χώρος µαστορέµατος. - Η µονάδα της θέρµανσης µπορεί να εγκατασταθεί σε πατάρι η σοφίτα. Η θερµότητα παραµένει στο εσωτερικό του µπόιλερ Ο «κάδος» του µπόιλερ είναι εξ ολοκλήρου κατασκευασµένος από συνθετικό υλικό. Τα εσωτερικά και εξωτερικά τοιχώµατα είναι από πολυπροπυλένιο (ΡΡ), υλικό που προσφέρει µεγάλη αντοχή στα χτυπήµατα και εξαιρετική αντιδιαβρωτική προστασία. Το κενό µεταξύ των τοιχωµάτων έχει εµποτιστεί µε σκληρό µονωτικό αφρό, για αυτό και ο συντελεστής θερµικής µόνωσης είναι τέλειος και οι απώλειες πολύ περιορισµένες. Όσο ζεστό νερό θέλετε και όσο συχνά το θέλετε Χάρη στην κατασκευή του το Gas Solar Unit προσφέρει ένα άριστα υγιεινό νερό που κυκλοφορεί και διατηρείται ζεστό σε έναν ελικοειδή σωλήνα. Κατά αυτό τον τρόπο επιτυγχάνεται η οµοιόµορφη κατανοµή θερµότητας στο ζεστό νερό χρήσης και δεν υπάρχει καµία ζώνη αδύναµης ροής. Αυτό σηµαίνει ότι το Gas Solar Unit, παρέχει άµεσα την απαιτούµενη ποσότητα ζεστού νερού. Kαι όταν χρησιµοποιήσετε την ηλιακή ενέργεια για την λειτουργία του Gas Solar Unit το ζεστό νερό σας παρέχεται σχεδόν δωρεάν σε όλη τη διάρκεια του καλοκαιριού. Έτσι µπορείτε να εκτιµήσετε την οικονοµία ενέργειας. Το πιστεύω µας : τέλεια υγιεινή του νερού Το υγιεινό νερό χρήσης διατηρείται αποκλειστικά στον ανοξείδωτο εναλλάκτη, αποκλείοντας µε αυτό τον τρόπο την εναπόθεση ιζηµάτων λάσπης, σκουριάς ή αλάτων όπως στην περίπτωση άλλων µπόιλερ αποθήκευσης µεγάλης χωρητικότητας. Το νερό που γεµίζει πρώτα τον εναλλάκτη θα φύγει και πρώτο προς την κατανάλωση (αρχή του first in first out). Από άποψη υγιεινής τα πλεονεκτήµατα του ROTEX Sanicube είναι πάρα πολλά και σηµαντικά. Λέξη κλειδί : Λεγιονέλα Υπάρχουν περίπου 35 είδη µικροβίων λεγιονέλας. Τουλάχιστον 17 από αυτά προκαλούν διάφορες ασθένειες. Πυρετός Pontiac: Συµπτώµατα παρόµοια µε της γρίπης που εξαφανίζονται σε λίγες ηµέρες. Η αρρώστια των λεγεωνάριων: Πολύ σοβαρή πνευµονία µε θανατηφόρο αποτέλεσµα για το 15-20% των προσβληθέντων.

7 ROTEX GasSolarUnit: Ο καλύτερος συνδυασµός για εξοικονόµηση ενέργειας σύµφωνα µε το διάταγµα ΕnEv για την οικονοµία ενέργειας H Ευρωπαϊκή νοµοθεσία για τον κανονισµό της θέρµανσης έχει πλέον αλλάξει και θα εφαρµοστεί από την 1 η Σεπτεµβρίου 2007 και στην Ελλάδα. Συνολικό ενεργειακό κόστος σύµφωνα µε τον συντελεστή ενεργειακής κατανάλωσης e p της εγκατάστασης Οι ανάγκες σε θέρµανση των καινούργιων οικοδοµών θα βελτιωθούν χάρη στην καινούργια νοµοθεσία. Οι κατασκευαστές του σήµερα πρέπει να σεβαστούν τις καινούργιες αξίες για τις οικοδοµές τους. Επιπλέον όσο καλύτερη είναι η θερµοµόνωση των οικοδοµών, τόσο πιο αποδοτική είναι η θέρµανση. Η καινοτοµία βρίσκεται στο γεγονός ότι η ενεργειακή ανάγκη της οικοδοµής δεν είναι η µόνη που πρέπει να περιοριστεί. Με την νέα νοµοθεσία θα κρίνεται και η αποτελεσµατικότητα του συστήµατος θέρµανσης στο σύνολο της, και επιπρόσθετα θα συνυπολογίζεται και το όφελος από εναλλακτικές πηγές ενέργειας όπως η παραγωγή θέρµανσης από τον ήλιο. Το GasSolarUnit της ROTEX ανταποκρίνεται πλήρως στις απαιτήσεις της καινούργιας νοµοθεσίας για τον κανονισµό θέρµανσης και κυρίως µε τα παρακάτω χαρακτηριστικά: -Χρήση της τεχνικής συµπύκνωσης -Λειτουργία µε προθέρµανση αέρα -Πολύ λίγες απώλειες µε τον καυστήρα stand-by -Ελάχιστη κατανάλωση ενέργειας για την παραγωγή υγιεινού ζεστού νερού -Χρήση της ηλιακής ενέργειας για την παραγωγή του υγιεινού ζεστού νερού -Συµπληρωµατική θέρµανση µε ηλιακό σύστηµα για GSU520 S και GSU530 S -Ελάχιστες απώλειες του θαλάµου. Λέβητας χαµηλών θερµοκρασιών, Σώµατα 55/45 ο C και ενδοδαπέδια θέρµανση 35/28 ο C (δύο ξεχωριστά κυκλώµατα) δύο κυκλοφορητές e p = 1,88 Λέβητας συµπύκνωσης, Σώµατα 55/45 ο C και ενδοδαπέδια θέρµανση 35/28 ο C (δύο ξεχωριστά κυκλώµατα) δύο κυκλοφορητές e p = 1,54 Μείωση του ενεργειακού κόστους Η ενεργειακή κατανάλωση µιας εγκατάστασης θέρµανσης εξαρτάται απευθείας από τον συντελεστή ep της εγκατάστασης. Στο προτεινόµενο παράδειγµα, φαίνεται καθαρά, ανάλογα µε είδος του συστήµατος που εγκαθίσταται, σε ποια ποσοστά τα ενεργειακά κόστη µπορούν να µειωθούν. Στην περίπτωση µιας θέρµανσης µε λέβητα συµπύκνωσης και υποβοήθηση της ηλιακής ενέργειας, τα τρέχοντα ενεργειακά κόστη της κατανάλωσης µειώνονται 51% σχετικά µε την standard θέρµανση µε κλασικό λέβητα χαµηλών θερµοκρασιών.. Λέβητας συµπύκνωσης, Ενδοδαπέδια θέρµανση µε σύστηµα 70 και σώµατα 55/45 ο C (ένα κύκλωµα κοινό) ένας κυκλοφορητής e p = 1,28 Λέβητας συµπύκνωσης, Ενδοδαπέδια θέρµανση µε σύστηµα 70 και σώµατα 55/45 ο C (ένα κύκλωµα κοινό) ένας κυκλοφορητής και χρήση ηλιακής ενέργειας για ζεστό νερό χρήσης και υποβοήθηση θέρµανσης e p = 0,96 Οι παράµετροι του παραδείγµατος είναι ίδιες για τις 3 εγκαταστάσεις στα δεξιά : Λέβητας συµπύκνωσης µε ενδοδαπέδια θέρµανση και συνδυασµό σωµάτων και χρησιµοποίηση ζεστού νερού χρήσης. Θερµαινόµενη επιφάνεια του κτιρίου Α Ν =150m2 Αναλογία Α/V: A/N=0,75m-1 Eιδικές θερµικές ανάγκες: 59kWh/m2a

8 ιπλή χρήση της ηλιακής ενέργειας: Για το ζεστό νερό χρήσης αλλά και για τη θέρµανση Περισσότερη ηλιακή ενέργεια και λιγότερη κατανάλωση καυσίµου Τα µοντέλα Gas Solar Unit (GSU 520 S/ GSU 530 S ) κάνουν χρήση της δωρεάν ηλιακής ενέργειας όχι µόνο για την παραγωγή υγιεινού ζεστού νερού αλλά και για τη θέρµανση. Όλα τα µοντέλα GSU ROTEX µπορούν ανά πάσα στιγµή εκ των υστέρων να εξοπλιστούν µε ένα ηλιακό σύστηµα. Χρησιµοποιείστε άµεσα την ενέργεια του ήλιου Το µεγάλο πλεονέκτηµα του συστήµατος Solaris είναι ότι λειτουργεί χωρίς πίεση και το σύστηµα εκκενώνεται αυτόµατα. εάν η ηλιοφάνεια είναι ελλιπής. Η αντλία κυκλοφορίας σταµατά και όλο το ηλιακό σύστηµα αδειάζει στο µπόιλερ. Η προσθήκη αντιψυκτικού δεν είναι απαραίτητη διότι η επιφάνεια του συλλέκτη δεν είναι γεµάτη νερό όταν η εγκατάσταση είναι εκτός λειτουργίας ( ένα πρόσθετο στοιχείο σε ότι αφόρα το σεβασµό προς το περιβάλλον ). Ηλιακή ενέργεια για την υποστήριξη της θέρµανσης Για την λειτουργία του GSU µε ηλιακή ενέργεια απαιτούνται ηλιακοί συλλέκτες ROTEX SOLARIS, και το σύστηµα διαχείρισης των νερών RPS 3 που αποτελείται από δύο αντλίες και τρία αισθητήρια. Το νερό αποθήκευσης που βρίσκεται στο πιο χαµηλό και πιο κρύο σηµείο του GSU αντλείται και οδηγείται κατ ευθείαν στους ηλιακούς συλλέκτες χωρίς εναλλάκτες θερµότητας. Αποθηκευµένο εκεί ζεσταίνεται στο GSU, µε αποτέλεσµα ο βαθµός απόδοσης την ηλιακών συλλεκτών και η συνολική απόδοση της εγκατάστασης να είναι αισθητά αυξηµένες. Ένας εναλλάκτης θερµότητας από ΙΝΟΧ έχει συνδεθεί στο εσωτερικό µέρος της µονάδας για να διασφαλίσει την λειτουργία της ηλιακής θέρµανσης. Ο εναλλάκτης αυτός κυκλοφορεί τα νερά της ενδοδαπέδιας θέρµανσης και είναι βυθισµένος στο αποθηκευµένο νερό του θαλάµου της µονάδας. ROTEX Gas Solar Unit Λέβητας συµπύκνωσης και ηλιακό µπόιλερ σε µία συσκευή Οικονοµία ενέργειας µε βαθµό απόδοσης που φτάνει µέχρι 110% Μειωµένες διαστάσεις αλλά αυξηµένες δυνατότητες Τέλεια υγιεινή του ζεστού νερού χρήσης Είναι γεµάτος µε νερό υπό πίεση και περιβάλλεται συνέχεια από το σύνολο της ροής του νερού του λέβητα. Στο κάτω µέρος του εναλλάκτη υπάρχει µια ανοιχτή ζώνη ανάµιξης των νερών του λέβητα και τον ηλιακών και έτσι πάντα υπάρχει µεταφορά θερµότητας προς τη θέρµανση. Αν οι θερµοκρασίες στην ηλιακή ζώνη είναι υψηλότερες από την θερµοκρασία επιστροφής θέρµανσης, σχηµατίζεται ένα θερµικό ρεύµα προς τον εναλλάκτη προκαλώντας αύξηση της θερµοκρασίας του νερού που πάει προς τη θέρµανση. Ηλιακή ενέργεια για ζεστό υγιεινό νερό και θέρµανση : Οικoνοµική και αποτελεσµατική µε το GSU ROTEX Επειδή το σύστηµα λειτουργεί χωρίς πίεση δεν είναι απαραίτητη η εγκατάσταση δοχείου διαστολής, και πρόσθετου εναλλάκτη θερµότητας. Η απουσία αυτών των στοιχείων επιτυγχάνει όχι µόνο οικονοµία υλικών αλλά και απλούστερη εγκατάσταση και συντήρηση. Σεβασµός στο περιβάλλον Το GSU αντιπροσωπεύει, σε όλα τα επίπεδα, µια πρόοδο σε σχέση µε το περιβάλλον: - Υπερσύγχρονη τεχνολογία συµπύκνωσης, ελάχιστη ρύπανση - Μείωση των ρύπων CO 2 χάρη στην τεχνολογία ρυθµισµένης συµπύκνωσης και χρήσης της ηλιακής ενέργειας - Απουσία αντιψυκτικού στο κύκλωµα του ηλιακού συστήµατος.

9 Α Λέβητας συµπύκνωσης G Μονάδα ρύθµισης RPS 6 Απόρριψη συµπυκνωµάτων 11 Μόνωση Β Μπόιλερ ζεστού νερού 1 Παροχές νερού χρήσης 7 Εναλλάκτης νερού χρήσης 12 Σώµα καυστήρα C Στατικό νερό χωρίς πίεση 2 Παροχές για θέρµανση (ΙΝΟΧ) 13 Αντεπίστροφες βαλβίδες D Ζώνη ζεστού νερού χρήσης 3 Παροχές ηλιακών συλλεκτών 8 Εναλλάκτης θέρµανσης Ε Ζώνη Ηλιακή 4 Καπναγωγός Στατικού νερού (INOX) F Ζώνη θέρµανσης 5 Είσοδος αέρα καύσης 9 Εναλλάκτης υποστήριξης θέρµανσης 10 Καυστήρας αερίου Εγκατάσταση και λειτουργία του Gas Solar Unit (GSU 520S GSU 530 S) To σώµα θέρµανσης του λέβητα συµπύκνωσης βρίσκεται στο ψηλότερο σηµείο της µονάδας. Το µπόιλερ της µονάδας GSU 520 S /530 S χωρίζεται σε δύο ζώνες: Ζώνη παραγωγής ζεστού νερού (D) και ζώνη ανάµιξης µε νερό των ηλιακών (Ε) Ο εναλλάκτης θέρµανσης του ζεστού νερού χρήσης είναι βυθισµένος σε όλο του ύψος του µπόιλερ. Το κρύο τρεχούµενο νερό από το δίκτυο της πόλης εισέρχεται στο χαµηλότερο σηµείο του µπόιλερ και κυκλοφορόντας σε όλη τη σερπαντίνα θερµαίνεται από το στατικό νερό του µπόιλερ. Με αυτό τον τρόπο δηµιουργείται µια σταθερή διαστρωµάτωση στο αποθηκευµένο νερό.η καλή διαστρωµάτωση των θερµοκρασιών επιβάλλεται για την αποτελεσµατική εκµετάλλευση της ηλιακής ενέργειας. Το πιο κρύο νερό που υπάρχει στο µπόιλερ αντλείται πάντα από το χαµηλότερο σηµείο του θαλάµου αποθήκευσης, κυκλοφορεί στους ηλιακούς συλλέκτες και γυρίζει αναθερµασµένο στο µπόιλερ. Αυτό επιτρέπει την άριστη εκµετάλλευση της ηλιακής ενέργειας

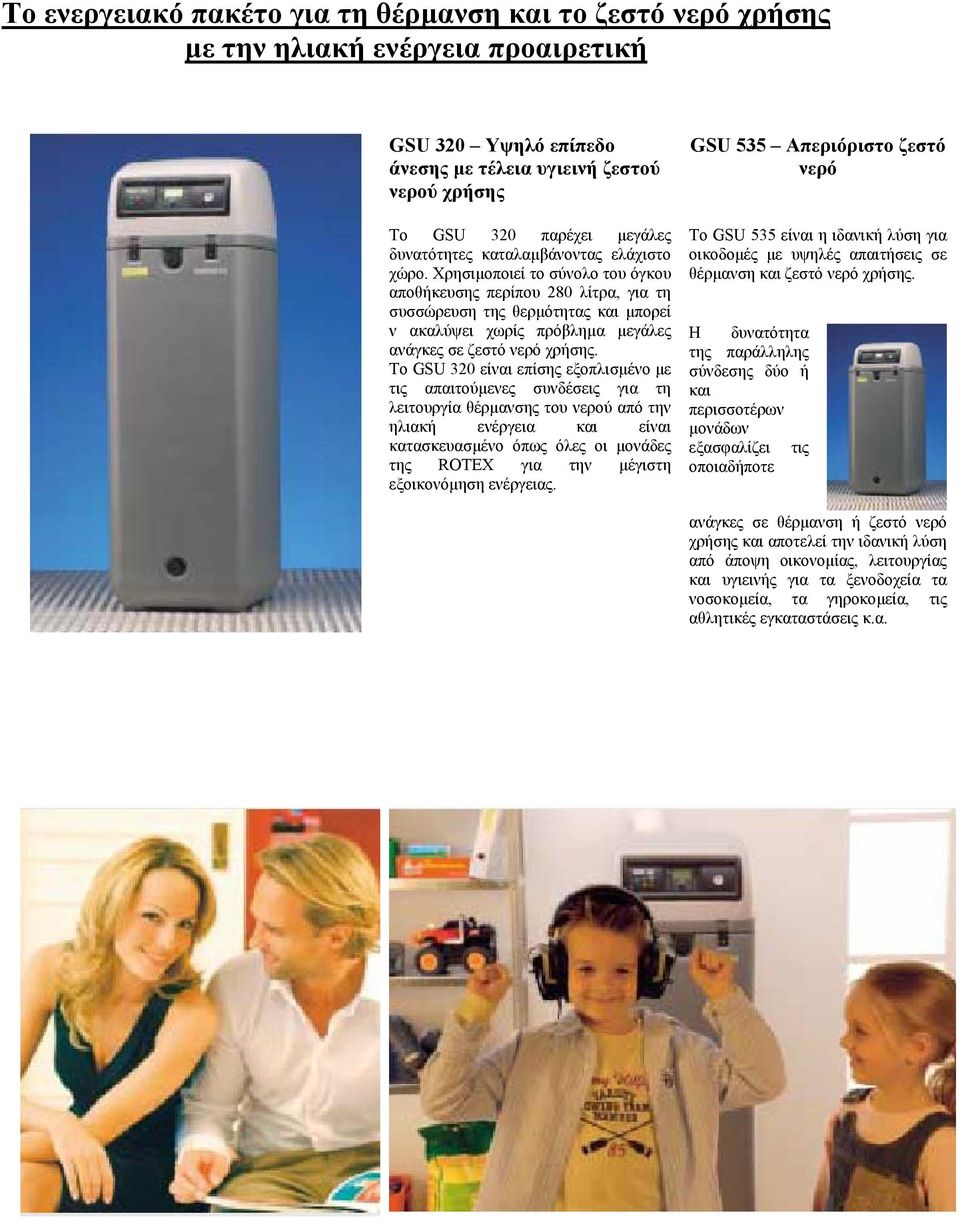

10 Το ενεργειακό πακέτο για τη θέρµανση και το ζεστό νερό χρήσης µε την ηλιακή ενέργεια προαιρετική GSU 320 Υψηλό επίπεδο άνεσης µε τέλεια υγιεινή ζεστού νερού χρήσης Το GSU 320 παρέχει µεγάλες δυνατότητες καταλαµβάνοντας ελάχιστο χώρο. Χρησιµοποιεί το σύνολο του όγκου αποθήκευσης περίπου 280 λίτρα, για τη συσσώρευση της θερµότητας και µπορεί ν ακαλύψει χωρίς πρόβληµα µεγάλες ανάγκες σε ζεστό νερό χρήσης. Το GSU 320 είναι επίσης εξοπλισµένο µε τις απαιτούµενες συνδέσεις για τη λειτουργία θέρµανσης του νερού από την ηλιακή ενέργεια και είναι κατασκευασµένο όπως όλες οι µονάδες της ROTEX για την µέγιστη εξοικονόµηση ενέργειας. GSU 535 Απεριόριστο ζεστό νερό Το GSU 535 είναι η ιδανική λύση για οικοδοµές µε υψηλές απαιτήσεις σε θέρµανση και ζεστό νερό χρήσης. Η δυνατότητα της παράλληλης σύνδεσης δύο ή και περισσοτέρων µονάδων εξασφαλίζει τις οποιαδήποτε ανάγκες σε θέρµανση ή ζεστό νερό χρήσης και αποτελεί την ιδανική λύση από άποψη οικονοµίας, λειτουργίας και υγιεινής για τα ξενοδοχεία τα νοσοκοµεία, τα γηροκοµεία, τις αθλητικές εγκαταστάσεις κ.α.

11 Α Λέβητας συµπύκνωσης 4 Καπναγωγός Α Λέβητας συµπύκνωσης 4 Καπναγωγός Β Μπόιλερ ζεστού νερού 5 Είσοδος αέρα καύσης Β Μπόιλερ ζεστού νερού 5 Είσοδος αέρα καύσης C Στατικό νερό χωρίς πίεση 6 Απόρριψη συµπυκνωµάτων C Στατικό νερό χωρίς πίεση 6 Απόρριψη συµπυκνωµάτων D Ζώνη ζεστού νερού χρήσης 7 Εναλλάκτης νερού χρήσης D Ζώνη ζεστού νερού χρήσης 7 Εναλλάκτης νερού χρήσης Ε Μονάδα ρύθµισης RPS (ΙΝΟΧ) Ε Μονάδα ρύθµισης RPS (ΙΝΟΧ) 8 Εναλλάκτης θέρµανσης 8 Εναλλάκτης θέρµανσης 1 Παροχές νερού χρήσης 1 Παροχές νερού χρήσης 2 Παροχές για θέρµανση Στατικού νερού (INOX) 2 Παροχές για θέρµανση Στατικού νερού (INOX) 3 Παροχές ηλιακών συλλεκτών 9 Εναλλάκτης θέρµανσης 3 Παροχές ηλιακών συλλεκτών 9 Εναλλάκτης θέρµανσης 10 Καυστήρας αερίου 10 Καυστήρας αερίου 11 Αντεπίστροφες βαλβίδες 11 Αντεπίστροφες βαλβίδες Εγκατάσταση και λειτουργία του Gas Solar Unit (GSU 320 GSU 535 ) Όπως και στις υπόλοιπες µονάδες Gas Solar Unit, τo σώµα θέρµανσης του λέβητα συµπύκνωσης βρίσκεται στο ψηλότερο σηµείο της µονάδας. Το σύνολο του νερού αποθήκευσης χρησιµοποιείται για την παραγωγή ζεστού νερού χρήσης. Ο εναλλάκτης θέρµανσης του ζεστού νερού χρήσης είναι βυθισµένος σε όλο του ύψος του µπόιλερ. Το κρύο τρεχούµενο νερό από το δίκτυο της πόλης εισέρχεται στο χαµηλότερο σηµείο του µπόιλερ και κυκλοφορόντας σε όλη τη σερπαντίνα θερµαίνεται από τα 500 λίτρα στατικό νερό του µπόιλερ επιτρέποντας έτσι µεγαλύτερη παροχή νερού χρήσης. Με αυτό τον τρόπο δηµιουργείται µια σταθερή διαστρωµάτωση στο αποθηκευµένο νερό. Η καλή διαστρωµάτωση των θερµοκρασιών επιτρέπει την µέγιστη εκµετάλλευση της ενέργειας του αποθηκευµένου νερού. Επιπλέον χάρη στην απόδοση του λέβητα που φτάνει τα 35 kw στο GSU 535 Ο χρόνος αναθέρµανσης είναι πολύ µικρός και δεν υπάρχουν διαστήµατα χωρίς ζεστό νερό χρήσης

12

13 ιαγράµµατα παροχής νερού για τα GSU 320, GSU 520 S, GSU 530 S, GSU 535 Παροχή σε l/min Παροχή σε l/h ιαγράµµατα απόδοσης νερού για τα GSU 320, GSU 520 S, GSU 530 S, GSU 535 Α) Σερπαντίνα νερού χρήσης (38 m) GSU 520 S/ GSU 530 S/ GSU 535 B) Σερπαντίνα νερού χρήσης (28 m) GSU 320 Θερµοκρασία νερού αποθήκευσης 60 ο C Θερµοκρασία νερού χρήσης 40 ο C Θερµοκρασία εισόδου κρύου νερού 10 ο C Μέγιστος όγκος σε λίτρα

14 Τεχνικά χαρακτηριστικά Gas Solar Unit GSU 320 GSU 520 S GSU 530S GSU 535 Γενικά χαρακτηριστικά Συνολικός όγκος αποθήκευσης λίτρα Βάρος µονάδος κενή Kg Βάρος µονάδος γεµάτη Kg ιαστάσεις (Μ x B x H) cm 59,5x61,5x189 79x79x181 79x79x181 79x79x181 Μέγιστη θερµοκρασία νερού o C αποθήκευσης ιαθέσιµη θερµογόνος ισχύς kwh/24h 2,3 1,8 1,8 1,8 Εναλλάκτης ζεστού νερού χρήσης Περιεχόµενο νερό εναλλάκτη λίτρα 18 24,5 24,5 24,5 Μέγιστη πίεση λειτουργίας bar Υλικό κατασκευής εναλλάκτη ζεστού ΙΝΟΧ ΙΝΟΧ ΙΝΟΧ ΙΝΟΧ νερού χρήσης Επιφάνεια εναλλάκτη M 2 4,1 5,5 5,5 5,5 Μέση ειδική απόδοση W/K Εναλλάκτης θέρµανσης νερού αποθήκευσης Περιεχόµενο νερό εναλλάκτη λίτρα 10 10,4 10,4 10,4 Επιφάνεια εναλλάκτη M 2 2,1 2,3 2,3 2,3 Μέση ειδική απόδοση W/K Εναλλάκτης υποστήριξης θέρµανσης Επιφάνεια εναλλάκτη M 2-0,43 0,43 - Μέση ειδική απόδοση W/K Τεχνικά χαρακτηριστικά ισχύος Ειδικός αριθµός απόδοσης κατά DIN 2,0 2,1 2,2 4, ) Ονοµαστική παροχή κατά ΕΝ 625 l/min Συνεχής απόδοση Q D κατά DIN 4708 kw Μέγιστη παροχή νερού σε διάστηµα 10 λεπτών µε ισχύ 35 kw (T κν = 10 ο C / T ζν = 40 ο C/ T στ = 60 ο C ) Όγκος νερού χωρίς αναθέρµανση για παροχή 15 l/m (T κν = 10 ο C / T ζν = 40 ο C/ T στ = 60 ο C ) Όγκος νερού µε αναθέρµανση για παροχή 15 l/m (T κν = 10 ο C / T ζν = 40 ο C/ T στ = 60 ο C ) Λίτρα/λεπτό λίτρα λίτρα απεριόριστα Όγκος νερού σε διάστηµα 10 λεπτών λίτρα Τεχνικά χαρακτηριστικά λέβητακαυστήρα Ονοµαστική Ισχύς kw 4,0-20,1 4,0-20,0 6,5-30,0 8,0-35,0 Τύπος B 23 /C 33X /C 43X /C 53X /C 63X /C 83X Aριθµός ταυτοποίησης προιόντος CE 0085 BM 0065 Κατάταξη ΝΟ x Ηλεκτρικά χαρακτηριστικά V/Hz 230/50 230/50 230/50 230/50 Απορροφούµενη ισχύς (περιλαµβάνεται και η λειτουργία της αντλίας) W Max 114 Max 114 Max 127 Max 159 Βαθµός προστασίας ΙΡ Μέγιστη πίεση λειτουργίας bars Μέγιστη θερµοκρασία λειτουργίας ο C Μέγιστος βαθµός απόδοσης % ιάµετρος καπναγωγού mm 80/125 80/125 80/125 80/125 Συνδέσεις σωλήνων Αναµονές κρύου και ζεστού νερού χρήσης ιντσες 1 αρσενικό 1 αρσενικό 1 αρσενικό 1 αρσενικό Αναµονές προσαγωγής και επιστροφής ιντσες 1 θηλυκό 1 θηλυκό 1 θηλυκό 1 θηλυκό θέρµανσης 1) Με την πηγή ενέργειας στη µέγιστη ισχύ (20 ή35 kw), 80 ο C θερµοκρασία προσαγωγής, 65 ο C θερµοκρασία αποθήκευσης,45 ο Cθερµοκρασία νερού χρήσης, 10 ο C θερµοκρασία εισόδου κρύου νερού

15 Ηλιακοί συλλέκτες Solaris V 21 A V 26 A H 26 A ιαστάσεις Y x M x Β 2000 x 1006 x 95 mm 2000 x 1300 x 95 mm 1300 x 2000 x 95 mm Μικτή επιφάνεια 2,01 m 2 2,60 m 2 2,60 m 2 Καθαρή επιφάνεια 1,80 m 2 2,35 m 2 2,35 m 2 Επιφάνεια απορρόφησης 1,78 m 2 2,33 m 2 2,33 m 2 Βάρος 40kg 50kg 50kg Περιεχόµενο νερό 1,6 λίτρα 2,0 λίτρα 2,2 λίτρα Απορροφητής Κάθετα χάλκινα υδροστοιχεία συγκοληµµένα µε υψηλής απορρόφησης φύλο χαλκού Επένδυση Συντελεστής απορρόφησης περίπου 97% - συντελεστής εκποµπής περίπου 4% Γυαλί Μονό κρύσταλλο ασφαλείας µε συντελεστή εκποµπής περίπου 92% Θερµική µόνωση Μέγιστη θερµοκρασία Πετροβάµβακας (στην πλάτη του συλλέκτη 50 mm και στα πλαϊνά 20 mm) Περίπου 200 ο C Ο συλλέκτης έχει υποβληθεί σε δοκιµή θερµικού σοκ Ελάχιστη απορροφούµενη ενέργεια συλλέκτη 525 kwh/m 2 µε 40% νεφική κάλυψη Σύστηµα διαχείρισης νερών RPS 3 ιαστάσεις ΜxΒxΥ Τάση Λειτουργίας Μέγιστη απορροφούµενη ηλεκτρική ισχύς Ρύθµιση 230 x 142 x815 mm 230 v/50 Hz W * (ρυθµιζόµενη) Ψηφιακή ρύθµιση της διαφορικής θερµοκρασίας Αισθητήριο συλλεκτών Ρt 1000 Αισθητήριο µπόιλερ και αισθητήριο επιστροφής PTC Αισθητήριο θερµοκρασίας FLS προσαγωγής και παροχής (Πρόσθετος εξοπλισµός) * Λειτουργία ρυθµιζόµενη µόνο µε FLS

16 Γευθείτε τη οικονοµία ενέργειας: ROTEX - Το σύστηµα θέρµανσης του µέλλοντος. Μία άνετη θαλπωρή και ζεστό υγιεινό νερό δηµιουργούν το σπίτι «το χώρο µας». Η ενέργεια γίνεται όλο και πιο πολύτιµη και ακριβή. Ένα σύστηµα που εξοικονοµεί ενέργεια προσφέρει µεγαλύτερη άνεση και οικονοµία ενέργειας. Επενδύστε από σήµερα στο µέλλον! Η δυνατότητα εξοικονόµησης ενέργειας από ένα σύστηµα θέρµανσης είναι πολύ σηµαντική και η επίδρασή της υπολογίζεται σε δεκαετίες. Το σύστηµα θέρµανσης του µέλλοντος της ROTEX αποτελείται από προιόντα που εξοικονοµούν ενέργεια και συµπληρώνουν τέλεια το ένα το άλλο. Λέβητας συµπύκνωσης πετρελαίου ή αερίου Μπόιλερ υψηλής απόδοσης υγιεινού ζεστού νερού Οικολογικά ηλιακά συστήµατα που λειτουργούν χωρίς πίεση και χωρίς αντιψυκτικό Ενδοδαπέδια θέρµανση και σώµατα καλοριφέρ µε ένα κύκλωµα νερού εξαµενές πετρελαίου µε σύστηµα φράγµατος οσµών Σύστηµα εγκατάστασης σωληνώσεων από συνθετικά υλικά για θέρµανση και ύδρευση
