ΠΑΝΕΠΙΣΤΗΜΙΟ ΑΙΓΑΙΟΥ ΑΝΕΓΕΡΣΗ ΦΟΙΤΗΤΙΚΗΣ ΚΑΤΟΙΚΙΑΣ ΣΤΗ ΜΥΤΙΛΗΝΗ ΚΤΙΡΙΟ Δ Α. ΤΟ ΚΤΙΡΙΟ 3

Transcript

1 ΠΕΡΙΕΧΟΜΕΝΑ ΣΕΛ Α. ΤΟ ΚΤΙΡΙΟ 3 Α1. ΕΙΣΑΓΩΓΗ 3 Α2. ΘΕΣΗ ΤΟΥ ΚΤΙΡΙΟΥ ΣΤΟ ΣΥΓΚΡΟΤΗΜΑ 3 Α3. ΜΟΡΦΟΛΟΓΙΑ ΤΟΥ ΚΤΙΡΙΟΥ 5 Α4. ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΚΑΙ ΧΡΩΜΑΤΩΝ 6 Β. ΟΙΚΟΔΟΜΙΚΑ ΥΛΙΚΑ ΚΑΙ ΕΡΓΑΣΙΕΣ 7 Β1. ΧΩΜΑΤΟΥΡΓΙΚΑ 7 Β1.1 Εκσκαφές 7 Β1.2 Επιχώσεις 7 Β2. ΦΕΡΩΝ ΟΡΓΑΝΙΣΜΟΣ 7 Β3. ΛΟΙΠΕΣ ΚΑΤΑΣΚΕΥΕΣ ΑΠΟ ΣΚΥΡΟΔΕΜΑ 8 Β4. ΔΑΠΕΔΑ 9 Β4.1 Γενικά 9 Β4.2 Δάπεδα από γρανιτοπλακάκια διαστάσεων 30Χ30 εκ. 9 Β4.3 Δάπεδα από κεραμικά πλακάκια διαστάσεων 20Χ20 εκ. 9 Β4.4 Δάπεδα από μάρμαρο 9 Β4.5 Δάπεδα από γρανιτοπλακάκια διαστάσεων 30Χ30 εκ. ανάγλυφα 10 Β4.6 Δάπεδα βιομηχανικά 11 Β5. ΨΕΥΔΟΡΟΦΕΣ 13 Β5.1 Πλάκες ορυκτών ινών διαστάσεων 60Χ60 εκ. σε εμφανή μεταλλικό σκελετό 13 Β5.2 Πλάκες ορυκτών ινών διαστάσεων 60Χ120 εκ. σε εμφανή μεταλλικό σκελετό 13 Β5.3 Ανθυγρή γυψοσανίδα σε κρυφό μεταλλικό σκελετό στήριξης 14 Β5.4 Ψευδοροφές από τσιμεντοσανίδα 14 Β6. ΜΟΝΩΣΕΙΣ 15 Β6.1 Μόνωση (θερμομόνωση-στεγανοποίηση) βατού δώματος 15 Β6.2 Μόνωση (θερμομόνωση-στεγανοποίηση) μη βατών δωμάτων (πλάκες στέγασης φρεάτων ανελκυστήρων και φρεάτων η/μ δικτύων (shafts) 16 Β6.3 Στεγανοποίηση πλάκας στέγασης μεταλλικού εξώστη Β ορόφου 18 Β6.4 Εξωτερική θερμομόνωση (θερμοπρόσοψη) του κτιρίου 19 Β6.5 Μόνωση (ηχομόνωση) των κατακόρυφων τοίχων διαχωρισμού των χώρων διαβίωσης 19 Β6.6 Μόνωση (ηχομόνωση) των δαπέδων (πλωτό δάπεδο) 20 Β6.7 Μόνωση (θερμομόνωση) του τμήματος της οροφής ισογείου του κτιρίου που αντιστοιχεί στην επέκταση της πλάκας του Α ορόφου, πέραν του περιγράμματος του αντίστοιχου ισόγειου 20 Β6.8 Μόνωση (θερμομόνωση) των οροφών των μη θερμαινόμενων χώρων των υπογείων 20 Β6.9 Μόνωση (θερμομόνωση) των τοίχων των θερμαινόμενων χώρων των υπογείων που γειτνιάζουν με μη θερμαινόμενους χώρους 21 Β6.10 Μόνωση (θερμομόνωση) των τοίχων των χώρων που γειτνιάζουν με τα μη θερμαινόμενα κεντρικά κλιμ/σια 21 Β6.11 Μόνωση (θερμομόνωση-στεγανοποίηση) της στέγης 22 1

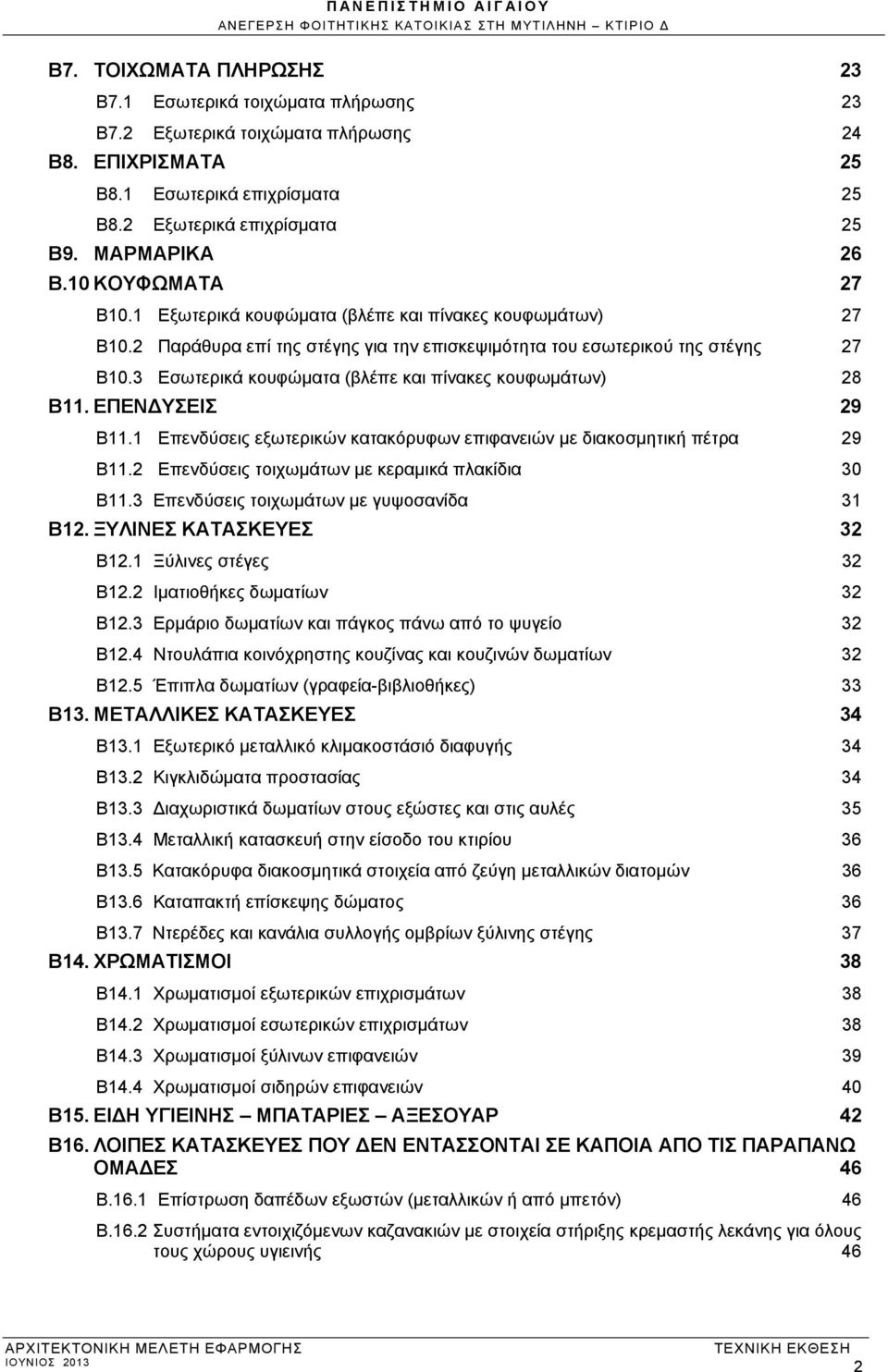

2 Β7. ΤΟΙΧΩΜΑΤΑ ΠΛΗΡΩΣΗΣ 23 Β7.1 Εσωτερικά τοιχώματα πλήρωσης 23 Β7.2 Εξωτερικά τοιχώματα πλήρωσης 24 Β8. ΕΠΙΧΡΙΣΜΑΤΑ 25 Β8.1 Εσωτερικά επιχρίσματα 25 Β8.2 Εξωτερικά επιχρίσματα 25 Β9. ΜΑΡΜΑΡΙΚΑ 26 Β.10 ΚΟΥΦΩΜΑΤΑ 27 Β10.1 Εξωτερικά κουφώματα (βλέπε και πίνακες κουφωμάτων) 27 Β10.2 Παράθυρα επί της στέγης για την επισκεψιμότητα του εσωτερικού της στέγης 27 Β10.3 Εσωτερικά κουφώματα (βλέπε και πίνακες κουφωμάτων) 28 Β11. ΕΠΕΝΔΥΣΕΙΣ 29 Β11.1 Επενδύσεις εξωτερικών κατακόρυφων επιφανειών με διακοσμητική πέτρα 29 Β11.2 Επενδύσεις τοιχωμάτων με κεραμικά πλακίδια 30 Β11.3 Επενδύσεις τοιχωμάτων με γυψοσανίδα 31 Β12. ΞΥΛΙΝΕΣ ΚΑΤΑΣΚΕΥΕΣ 32 Β12.1 Ξύλινες στέγες 32 Β12.2 Ιματιοθήκες δωματίων 32 Β12.3 Ερμάριο δωματίων και πάγκος πάνω από το ψυγείο 32 Β12.4 Ντουλάπια κοινόχρηστης κουζίνας και κουζινών δωματίων 32 Β12.5 Έπιπλα δωματίων (γραφεία-βιβλιοθήκες) 33 Β13. ΜΕΤΑΛΛΙΚΕΣ ΚΑΤΑΣΚΕΥΕΣ 34 Β13.1 Εξωτερικό μεταλλικό κλιμακοστάσιό διαφυγής 34 Β13.2 Κιγκλιδώματα προστασίας 34 Β13.3 Διαχωριστικά δωματίων στους εξώστες και στις αυλές 35 Β13.4 Μεταλλική κατασκευή στην είσοδο του κτιρίου 36 Β13.5 Κατακόρυφα διακοσμητικά στοιχεία από ζεύγη μεταλλικών διατομών 36 Β13.6 Καταπακτή επίσκεψης δώματος 36 Β13.7 Ντερέδες και κανάλια συλλογής ομβρίων ξύλινης στέγης 37 Β14. ΧΡΩΜΑΤΙΣΜΟΙ 38 Β14.1 Χρωματισμοί εξωτερικών επιχρισμάτων 38 Β14.2 Χρωματισμοί εσωτερικών επιχρισμάτων 38 Β14.3 Χρωματισμοί ξύλινων επιφανειών 39 Β14.4 Χρωματισμοί σιδηρών επιφανειών 40 Β15. ΕΙΔΗ ΥΓΙΕΙΝΗΣ ΜΠΑΤΑΡΙΕΣ ΑΞΕΣΟΥΑΡ 42 Β16. ΛΟΙΠΕΣ ΚΑΤΑΣΚΕΥΕΣ ΠΟΥ ΔΕΝ ΕΝΤΑΣΣΟΝΤΑΙ ΣΕ ΚΑΠΟΙΑ ΑΠΟ ΤΙΣ ΠΑΡΑΠΑΝΩ ΟΜΑΔΕΣ 46 Β.16.1 Επίστρωση δαπέδων εξωστών (μεταλλικών ή από μπετόν) 46 Β.16.2 Συστήματα εντοιχιζόμενων καζανακιών με στοιχεία στήριξης κρεμαστής λεκάνης για όλους τους χώρους υγιεινής 46 2

3 Α. ΤΟ ΚΤΙΡΙΟ Α1. ΕΙΣΑΓΩΓΗ Η παρούσα τεχνική έκθεση αφορά την ανέγερση της κτιριακής μονάδας Δ στο κτιριακό συγκρότημα κατοικιών φοιτητών, ιδιοκτησίας του Πανεπιστημίου Αιγαίου, σε οικόπεδο επιφάνειας 4.864,82 μ2 στην περιοχή Καλλιθέα της πόλης της Μυτιλήνης. Η μονάδα Δ θα είναι το τέταρτο κτίριο του συγκροτήματος που αποτελείται ως τώρα από τρία κτίρια, κάθε ένα από τα οποία διαθέτει υπόγειο, ισόγειο, Α και Β όροφο και προορίζεται να στεγάσει 102 άτομα σε αντίστοιχου αριθμού μονόκλινα δωμάτια, δύο από τα οποία για χρήση ΑΜΕΑ, καθώς και 6 ακόμα άτομα στα προβλεπόμενα διαμερίσματα (δύο των 2 δωματίων, δηλ. 4 άτομα και δύο του ενός δωματίου, δηλ. 2 άτομα), με αποτέλεσμα ο συνολικός αριθμός κλινών να είναι 108 άτομα στις τρεις υπό ανέγερση μονάδες. Στην παρούσα φάση συμπληρώνεται η δυναμικότητα του συγκροτήματος με τη δημιουργία του κτιρίου της μονάδας Δ, δυναμικότητας 20 ακόμα μονόκλινων δωματίων, μέσα στα πλαίσια της προβλεπόμενης από το εγκεκριμένο Κτιριολογικό Πρόγραμμα του Υπουργείου Παιδείας επιφάνειας για το συγκεκριμένο Έργο, με αποτέλεσμα η συνολική δυναμικότητα του συγκροτήματος να γίνει 128 άτομα. Οι υποστηρικτικές λειτουργίες της μονάδας Δ, καθώς και τα απαιτούμενα από τους ισχύοντες όρους δόμησης μεγέθη, προκειμένου να είναι υλοποιήσιμη η επέκταση του Έργου, έχουν ήδη εκτιμηθεί και εξασφαλισθεί από τη φάση μελέτης των τριών άλλων μονάδων. Α2. ΘΕΣΗ ΤΟΥ ΚΤΙΡΙΟΥ ΣΤΟ ΣΥΓΚΡΟΤΗΜΑ Όπως φαίνεται στο σχέδιο γενικής διάταξης, ήδη κατά την φάση μελέτης των τριών μονάδων (Α, Β, Γ ) έχει γίνει προσπάθεια να χωροθετηθούν τα κτίρια στο οικόπεδο και να γίνει η διαμόρφωση του ελεύθερου χώρου με γνώμονα την κατά το δυνατόν μέγιστη τήρηση των παρακάτω βασικών αρχών: Οι μονάδες που κατά κύριο λόγο αποτελούν μονάδες δωματίων (Α και Β με 84 δωμάτια) χωροθετούνται στο πίσω μέρος του οικοπέδου και το κτίριο της μονάδας Δ, χωροθετείται παράλληλα με τα κτίρια των μονάδων Α, Β. Έχει άμεση πρόσβαση από την κεντρική είσοδο του συγκροτήματος και γειτονεύει με την κεντρική πλατεία του. 3

4 Παρά τις δυσκολίες που δημιουργεί η περιορισμένη έκταση του διατιθέμενου οικοπέδου για το συγκεκριμένο Κτιριολογικό Πρόγραμμα και ο περιορισμός των περιμετρικών αποστάσεων που πρέπει να αφεθούν (5 μ. από τα πλάγια όρια και 8 μ. από το όριο του δρόμου, βάσει των ειδικών όρων δόμησης), ο σχεδιασμός και η χωροθέτηση της μονάδας Δ, όπως και των άλλων μονάδων, έγινε με τέτοιο τρόπο ώστε, αφενός να βρίσκονται σε καλή λειτουργική σχέση μεταξύ τους και αφετέρου να υφίστανται κατά το δυνατόν λιγότερο το δυσμενή βορεινό προσανατολισμό. Η μελέτη της διαμόρφωσης του Περιβάλλοντα Χώρου (Π.Χ.) και η επιλογή της υψομετρικής τοποθέτησης του κτιρίου σε σχέση με αυτόν είναι τέτοια ώστε, τα δωμάτια των ισογείων να βρίσκονται σε αρμονική σχέση με τον περιβάλλοντα χώρο. Στα 3 Νοτιοδυτικά δωμάτια του ισογείου που βρέθηκαν σχετικά δυσμενώς υποβιβασμένα λόγω κυρίως περιορισμών από τον Νέο Οικοδομικό Κανονισμό (ΝΟΚ), βάσει του οποίου έγινε η μελέτη του συγκροτήματος, τους έχει εξασφαλισθεί μεγάλο πλάτος αυλής ως αντιστάθμισμα. Έγινε επίσης προσπάθεια να κρατηθούν όσο το δυνατόν περισσότερο έξω από το συγκρότημα τα τροχοφόρα των χρηστών και των επισκεπτών, όπως και τα τροχοφόρα υποστήριξης του συγκροτήματος (οχήματα τροφοδοσίας, μεταφοράς, κλπ) για λόγους αποφυγής όχλησης και ασφάλειας. 4

5 Α3. ΜΟΡΦΟΛΟΓΙΑ ΤΟΥ ΚΤΙΡΙΟΥ Ο κτιριακός όγκος χαρακτηρίζεται από απλές και σαφείς φόρμες, με αναγνωρίσιμη επανάληψη των βασικών όγκων και μορφών. Η στέγαση του κτιρίου γίνεται με τετράριχτη ξύλινη στέγη με κλίση 25%, με ρωμαϊκά κεραμίδια και μικρή επιφάνεια δώματος, όπου απολήγει τα φρεάτιο του ανελκυστήρα και το κεντρικό shaft του κτιρίου. Η εγκατάσταση μηχανημάτων απαγορεύεται στο δώμα, λόγω εξάντλησης του μέγιστου επιτρεπόμενου ύψους, σύμφωνα με τη νέα οικοδομική νομοθεσία (ΝΟΚ) για την εκτός σχεδίου δόμηση, στο καθεστώς της οποίας ανήκει το συγκρότημα. Για τον ίδιο λόγο ούτε το κεντρικό κλιμ/σιο απολήγει στο δώμα με αποτέλεσμα η προσέγγιση του δώματος να γίνεται μέσω καταπακτής μέσα από το κεντρικό κλιμ/σιο, η δε επισκεψιμότητα του εσωτερικού της τετράριχτης στέγης, όπου χωροθετούνται μικρής έκτασης σωληνώσεις, γίνεται με ένα εξωτερικό παράθυρο στη στέγη που τοποθετείται στη διακοπή των κεραμιδιών και το οποίο προσεγγίζεται μέσω του δώματος. Στο κτίριο υπάρχει και ένα δεύτερο εξωτερικό κλιμ/σιο διαφυγής, αποκλειστικά για λόγους πυροπροστασίας, που διαφοροποιείται τόσο κατά τον τρόπο κατασκευής (μεταλλικό) όσο και κατά το χρωματισμό του, αποτελώντας ιδιαίτερο μορφολογικό στοιχείο. Μια ακόμα μεταλλική κατασκευή που χαρακτηρίζει και τα άλλα κτίρια του συγκροτήματος, είναι αυτή που σηματοδοτεί την είσοδο του κτιρίου, ενώ παράλληλα φέρει τους εξώστες των δωματίων του Α ορόφου και του καθιστικού του Β ορόφου. Επί πλέον κατακόρυφα στοιχεία, αποτελούμενα από διπλές μεταλλικές ράβδους ορθογωνικής διατομής, ενοποιούν τους εξώστες των δωματίων και συνδυάζονται μορφολογικά και χρωματικά με τα λοιπά μεταλλικά στοιχεία των όψεων. Η θέση του κεντρικού κλιμ/σίου σηματοδοτείται στις όψεις με την πέτρινη επένδυση και την γραμμική κατακόρυφη διάταξη του υαλοστασίου του. 5

6 Α4. ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΚΑΙ ΧΡΩΜΑΤΩΝ Η επιλογή των υλικών, είχε σαν κριτήριο το ικανοποιητικότερο πρακτικό και αισθητικό αποτέλεσμα, λαμβάνοντας υπόψη το κόστος και την ευκολία συντήρησης του έργου στο χρόνο. Σε αυτή τη βάση, επιλέχθηκαν τα παρακάτω υλικά: 1. Ο σοβάς για όλες τις εξωτερικές επιφάνειες του κτιρίου, με χάραξη σκοτιών και διαφοροποίηση του χρώματος στα διάφορα δομικά στοιχεία. 2. Η πέτρα για την επένδυση χαρακτηριστικών και περιορισμένων τμημάτων των όψεων, την επένδυση των τοιχείων περίφραξης των αυλών των ισόγειων δωματίων και των αναλημματικών γενικά τοίχων στον περιβάλλοντα χώρο. 3. Η χρήση απλών μεταλλικών κατασκευών, όπως: - Μεταλλική κατασκευή που σηματοδοτεί τις εισόδους του κτιρίου και φέρει τον εξώστη των δωματίων του Α ορόφου και τον εξώστη του καθιστικού του Β ορόφου. - Ζεύγη μεταλλικών διατομών στην άκρη των μπαλκονιών που, τοποθετημένα κατακόρυφα, σε διάταξη κανάβου, ενοποιούν τους προεξέχοντες εξώστες των ορόφων. - Κιγκλιδώματα προστασίας στους εξώστες των δωματίων από διάτρητη λαμαρίνα, σε συνδυασμό με πανέλα διαχωρισμού των εξωστών των δωματίων από το ίδιο υλικό, δημιουργούν την αίσθηση της ενότητας των χώρων ύπνου-μελέτης και συνδυάζονται χρωματικά με τα ζεύγη μεταλλικών δοκών. - Κιγκλιδώματα προστασίας των εξωστών που στηρίζονται στο προαναφερόμενο μεταλλικό ικρίωμα, διαφορετικού σχεδίου και χρωματισμού από τα προηγούμενα, δημιουργούν την αίσθηση της ενότητας των αντίστοιχων χώρων και συνδυάζονται χρωματικά με τα μεταλλικά ικριώματα. Τα επιλεγμένα χρώματα φαίνονται στις δυσδιάστατες και τρισδιάστατες όψεις της μελέτης και αποτελούν την προσπάθεια του μελετητή για την επίτευξη των χρωματικών αυτών συνδυασμών που θα προσδώσουν στο κτίριο μια ευχάριστη, νεανική και μοντέρνα όψη, στοιχεία απαραίτητα για την ευχάριστη διαβίωση των νεαρών του ενοίκων. Η τυφλή όψη προς την πλατεία, στο τμήμα που δεν καλύπτεται με πέτρα, προσφέρεται σαν υπόβαθρο για ενδεχόμενη καλλιτεχνική δημιουργία, κατά την κρίση της Υπηρεσίας.Το σχέδιο που φαίνεται στις όψεις του κτιρίου,στη συγκεκριμένη θέση, είναι ενδεικτικό. 6

7 Β. ΟΙΚΟΔΟΜΙΚΑ ΥΛΙΚΑ ΚΑΙ ΕΡΓΑΣΙΕΣ Β1. ΧΩΜΑΤΟΥΡΓΙΚΑ Β1.1 Εκσκαφές Εκσκαφές γενικές και ειδικές θα γίνουν για την κατασκευή των θεμελίων του κτιρίου. Θα γίνουν επίσης οι απαραίτητες εκσκαφές για την κατασκευή των διαφόρων δικτύων καθώς επίσης και των διαμορφώσεων και προσβάσεων στον υπαίθριο χώρο. Οι πυθμένες των εκσκαφών θα είναι επίπεδοι και καθαροί. Θα ληφθούν όλα τα απαραίτητα μέτρα για την αντιστήριξη των παρειών των σκαμμάτων. Στις εκσκαφές συμπεριλαμβάνονται και η άντληση των υπογείων υδάτων όπου αυτό απαιτηθεί. Τα ακατάλληλα προϊόντα των εκσκαφών θα απομακρυνθούν σε θέσεις που επιτρέπεται η απόρριψή τους. Γενικά, όλες οι χωματουργικές εργασίες θα εκτελεσθούν σύμφωνα με όσα προδιαγράφονται στη Στατική Μελέτη του έργου. Β1.2 Επιχώσεις Επιχώσεις θα γίνουν για την κάλυψη της θεμελίωσης και των περιμετρικών σκαμμάτων. Θα γίνουν επίσης όπου απαιτείται σύμφωνα με τη μελέτη περιβάλλοντος χώρου για τη διαμόρφωση των διαφόρων επιπέδων. Β2. ΦΕΡΩΝ ΟΡΓΑΝΙΣΜΟΣ Η κατασκευή του φέροντα οργανισμού του κτιρίου θα γίνει εξ ολοκλήρου από οπλισμένο σκυρόδεμα, με τρόπο ώστε να ικανοποιούνται οι ισχύοντες κανονισμοί και σύμφωνα με την τεχνική έκθεση της στατικής μελέτης. Η μοναδική μεταλλική φέρουσα κατασκευή είναι αυτή των εξωστών σε δύο επίπεδα, μικρής έκτασης, καθώς και το εξωτερικό κλιμ/σιο διαφυγής του κτιρίου (βλέπε στατική μελέτη). 7

8 Β3. ΛΟΙΠΕΣ ΚΑΤΑΣΚΕΥΕΣ ΑΠΟ ΣΚΥΡΟΔΕΜΑ Τα λοιπά στοιχεία της κατασκευής από σκυρόδεμα θα γίνουν ως εξής: - Η εξομαλυντική στρώση των θεμελίων, πάχους 10εκ., με σκυρόδεμα C12/15 (βλέπε στατική μελέτη). - Οι υποβάσεις των προχύτων κρασπέδων και κρασπεδορείθρων, με άοπλο σκυρόδεμα C12/15, πάχους περίπου 15εκ. - Οι υποβάσεις των επιστρώσεων των δαπέδων (γεμίσματα) πάχους 5-8εκ., με σκυρόδεμα C12/15 ενισχυμένο με ίνες πολυπροπυλενίου. - Η κατασκευή της υπόβασης των πεζοδρομίων, με σκυρόδεμα C12/15, πάχους 10 εκ., οπλισμένο με δομικό πλέγμα. - Τα πεζούλια, οι μικρές κλίμακες και άλλες κατασκευές του περιβάλλοντος χώρου με σκυρόδεμα C12/15, οπλισμένο με ίνες πολυπροπυλενίου. - Τα χυτά επί τόπου ρείθρα θα κατασκευαστούν με σκυρόδεμα C16/20 και τα πρόχυτα κράσπεδα θα κατασκευαστούν με σκυρόδεμα C16/20. - Τα οριζόντια διαζώματα (σενάζ) των οπτοπλινθοδομών, τα υπέρθυρα (πρέκια) και οι ποδιές των ανοιγμάτων και οι κατακόρυφες ενισχύσεις των οπτοπλινθοδομών όπου προβλέπεται από τη μελέτη, θα κατασκευαστούν με σκυρόδεμα C16/20. Τα ύψη των σενάζ εν γένει θα είναι 15εκ.. ενώ τα ύψη των υπέρθυρων και των ποδιών των ανοιγμάτων κατασκευάζονται ανάλογα με το πλάτος των ανοιγμάτων σύμφωνα με την ΕΤΕΠ ΕΛΟΤ ΤΠ , παρ Για τα στηθαία του δώματος βλέπε αντίστοιχη Στατική Μελέτη. Η κατασκευή όλων των σκυροδεμάτων θα γίνει σύμφωνα με τους ισχύοντες κανονισμούς της επιστήμης, της τεχνικής και της καλής κατασκευής. 8

9 Β4. ΔΑΠΕΔΑ Β4.1 Γενικά Πριν από την επίστρωση του τελικού δαπέδου (πλακίδια, μάρμαρα), εφαρμόζεται το υπόστρωμα για τη δημιουργία γεμισμάτων και ρύσεων που θα γίνει με σκυρόδεμα κατηγορίας C12/15 οπλισμένο με ίνες πολυπροπυλενίου. Στη συνέχεια θα διαστρωθεί τσιμεντοκονία εξομάλυνσης πάχους 2 εκ., πάνω στην οποία θα κολληθούν τα πλακίδια και τα μάρμαρα αντιστοίχως. Στην περίπτωση του εξώστη και των αυλών του ισογείου, το παραπάνω περιγραφόμενο υπόστρωμα για τη δημιουργία γεμισμάτων και ρύσεων αντικαθίσταται από το περλομπετόν με το οποίο δημιουργούμε τις απαιτούμενες ρύσεις και πάνω στο οποίο εφαρμόζεται η εξομαλυντική τσιμεντοκονία. Β4.2 Δάπεδα από γρανιτοπλακάκια διαστάσεων 30Χ30 εκ. Στους χώρους: - Κοιτώνων - Διαδρόμων - Χωλ εισόδου στο ισόγειο - Καθιστικό / Κουζίνα Γρανιτοπλακάκια ενιαίας μάζας, διαστάσεων 30x30 εκ., πάχους 7 χιλ., ενδεικτικού τύπου Casalgrande Padana-Veneti (Linea 7) ή ισοδυνάμου, χρώματος Georgia, με αντιολισθηρότητα R9 και αρμό πλάτους 3 χιλ. Τα σοβατεπιά θα είναι από το ίδιο υλικό που θα προκύψει από τον τεμαχισμό του βασικού πλακιδίου των 30Χ30 εκ. σε 4 μέρη, ως εκ τούτου το ύψος του σοβατεπιού θα είναι 7,5 εκ. εκ. και το μήκος του 30 εκ. Σε όλους τους χώρους που πρόκειται να γίνει επένδυση τοίχων με κεραμικά πλακίδια (βλέπε παράγραφο Β11.2), δεν θα υπάρξουν σοβατεπιά. Β4.3 Δάπεδα από κεραμικά πλακάκια διαστάσεων 20Χ20 εκ. Στους χώρους: - Υγιεινής δωματίων, καθαριστών/στριών, και χώρων ΑΜΕΑ Κεραμικά πορσελανάτα πλακίδια διαστάσεων 20Χ20 εκ., ενδεικτικού τύπου Projectos- Veneti ή ισοδυνάμου, πάχους 7 χιλ., με αντιολισθηρότητα R9 και με αρμό 3 χιλ. Β4.4 Δάπεδα από μάρμαρο 9

10 Στους χώρους: - Κεντρικού κλιμακοστασίου 1 - Προθάλαμο κλιμ/σίου 1 στο υπόγειο -Στις εσοχές που δημιουργούνται στις εξόδους προς το μεταλλικό κλιμ/σιο διαφυγής σε όλα τα επίπεδα. Δάπεδα από πλάκες σκληρού έως εξαιρετικά σκληρού μαρμάρου Καβάλας, χρώματος λευκού, στιλβωμένα. Το πάχος τους θα είναι 3 εκ. στα πατήματα και πλατύσκαλα και 2 εκ. στα ύψη (ρίχτια). Τα πατήματα θα έχουν 3 αυλακώσεις σε ζώνη πλάτους 5 εκ. σε όλο το μήκος του πατήματος, μέσα στις οποίες θα τοποθετηθεί κορδόνι από καουτσούκ. Στα πατήματα και στα ρίχτια θα χρησιμοποιηθούν πλάκες μαρμάρου ενιαίες κατά το πλάτος και το μήκος. Τα σοβατεπιά και τα σκαλομέρια θα είναι από μάρμαρο ίδιου τύπου, ύψους 7,5 εκ. Τα σημεία συνάντησης: - μαρμάρινου δαπέδου με δάπεδο από γρανιτοπλακάκια, - μαρμάρινου δαπέδου με βιομηχανικό δάπεδο - δαπέδου από γρανιτοπλακάκια με βιομηχανικό δάπεδο - δαπέδου από κεραμικά πλακάκια με βιομηχανικό δάπεδο - δαπέδου από κεραμικά πλακάκια με δάπεδο από γρανιτοπλακάκια θα διαχωριστούν με λάμα από εξελασμένο φυσικό μπρούτζο, με πλάτος ορατής πλευράς 5 χιλ. και συνολικού ύψους 2,5 εκ., ενδεικτικού τύπου Folojoint MB 5 ΟΝ της Emco ή ισοδυνάμου, τοποθετημένη κάτω από το θυρόφυλλο, σε θέση τέτοια που να μην είναι ορατή, όταν το κούφωμα είναι κλειστό. Β4.5 Δάπεδα από γρανιτοπλακάκια διαστάσεων 30Χ30 εκ. ανάγλυφα Στις επιφάνειες: - Εξωστών δωματίων - Αυλών ισόγειων δωματίων - Ημιϋπαίθριου χώρου μπροστά από την είσοδο του κτιρίου Γρανιτοπλακάκια ενιαίας μάζας, διαστάσεων 30x30 εκ., πάχους 7 χιλ., ανάγλυφα, ενδεικτικού τύπου Casalgrande Padana-Veneti (Linea 7) ή ισοδυνάμου, χρώματος Ontario, με αντιολισθηρότητα R10 και αρμό πλάτους 3 χιλ. Τα σοβατεπιά θα είναι από το ίδιο υλικό που θα προκύψει από τον τεμαχισμό του βασικού πλακιδίου των 30Χ30 εκ. σε 4 μέρη, ως εκ τούτου το ύψος του σοβατεπιού θα είναι 7,5 εκ. εκ. και το μήκος του 30 εκ. 10

11 Σοβατεπί δεν θα τοποθετηθεί στις αυλές προς την πλευρά του επενδεδυμένου με πέτρα τοιχείου. Β4.6 Δάπεδα βιομηχανικά Στους χώρους: - Αποθηκών - Η/Μ εγκαταστάσεων - Διάδρομο κυκλοφορίας υπογείου - Λινοθήκης - Χώρου ειδών καθαριότητας του υπογείου Στις επιφάνειες: - Του δαπέδου όπου απολήγει η μεταλλική σκάλα - Του τελικού δαπέδου του βατού δώματος Βιομηχανικό δάπεδο ενδεικτικού τύπου Mastertop 100 της BASF ή ισοδυνάμου, πάνω σε σκυρόδεμα κατηγορίας C12/15, επί της πλάκας οπλισμένου σκυροδέματος που θα εφαρμοσθεί σε β φάση. Το σκυρόδεμα β φάσης θα είναι οπλισμένο με ίνες πολυπροπυλενίου. Το πάχος του θα είναι σύμφωνο με τις παρακάτω περιπτώσεις: - Για όλα τα δάπεδα εσωτερικών χώρων (αποθήκες, λινοθήκη, κλπ) το πάχος θα είναι 8 εκ. Στην περίπτωση εφαρμογής ρύσεων (π.χ. Η/Μ χώροι), αυτές θα δοθούν με τρόπο τέτοιο ώστε, στα σημεία των θυρών των παραπάνω χώρων το πάχος να είναι 8 εκ., για τη σωστή συναρμογή με τους γειτονικούς χώρους. - Για την τελική στρώση του βατού δώματος το πάχος θα είναι 10 εκ. Μετά τη διάστρωση του σκυροδέματος ακολουθούν οι εξής φάσεις: Διασπορά των 2/3 της ποσότητας του σκληρυντικού υλικού ενδεικτικού τύπου Mastertop 100 της Basf, ή ισοδυνάμου επάνω στο νωπό σκυρόδεμα, με μέση αναλογία 5 Kg/m2, κατά το πρώτο στάδιο της πήξης Επεξεργασία της επιφάνειας με μηχανικό λειαντήρα, για την ενσωμάτωση του υλικού (ελικοπτέρωση) Διασπορά του υπόλοιπου 1/3 του σκληρυντικού υλικού Φινίρισμα της επιφάνειας με μηχανικό λειαντήρα, κατά τρόπο ώστε να επιτευχθεί λεία επιφάνεια Αγωγή της επιφάνειας με εφαρμογή με ψεκασμό αντιεξατμιστικής μεμβράνης ενδεικτικού τύπου Mackure C ή Febcure Clear ή ισοδυνάμου. 11

12 Θα γίνει χάραξη και κοπή αρμών διαστάσεων 4Χ15 χιλ., σε κάναβο μ2 και πλήρωσή τους με ελαστομερές υλικό. Επίσης, θα διαμορφωθούν αρμοί διαστολής πλάτους 10 χιλ. περιμετρικά των υποστηλωμάτων. Στους χώρους αυτούς δεν θα τοποθετηθεί σοβατεπί 12

13 Β5. ΨΕΥΔΟΡΟΦΕΣ Β5.1 Πλάκες ορυκτών ινών διαστάσεων 60Χ60 εκ. σε εμφανή μεταλλικό σκελετό α. Στους χώρους: - Διαδρόμου κυκλοφορίας του υπογείου - Προθαλάμου του κλιμ/σίου 1 στο υπόγειο - Ειδών καθαριότητας στα υπόγειο Πλάκες ορυκτών ινών, διαστάσεων 60X60X1,5 εκ., ενδεικτικού τύπου Thermatex Star της AMF ή ισοδυνάμου, που θα τοποθετηθούν σε εμφανή μεταλλικό σκελετό, σε ύψος από το τελειωμένο δάπεδο 2,20 β. Στους χώρους: - Καθαριστριών στους ορόφους - Κοινόχρηστων χώρων υγιεινής ΑΜΕΑ Πλάκες ορυκτών ινών, διαστάσεων 60X60Χ1,5 εκ., ενδεικτικού τύπου Thermatex Star της AMF ή ισοδυνάμου, που θα τοποθετηθούν σε εμφανή μεταλλικό σκελετό, σε ύψος από το τελειωμένο δάπεδο 2,40 μ. γ. Στο χώρο: - Καθιστικού-κουζίνας Πλάκες ορυκτών ινών, διαστάσεων 60X60Χ1,5 εκ., ενδεικτικού τύπου Thermatex Star της AMF ή ισοδυνάμου, που θα τοποθετηθούν σε εμφανή μεταλλικό σκελετό, σε ύψος από το τελειωμένο δάπεδο 2,65 μ. Β5.2 Πλάκες ορυκτών ινών διαστάσεων 60Χ120 εκ. σε εμφανή μεταλλικό σκελετό Στους χώρους: - Διάδρομο κυκλοφορίας των ορόφων - Προθαλάμων των μονόκλινων δωματίων - Χωλ εισόδου της μονάδας και κουζινών των διαμερισμάτων Πλάκες ορυκτών ινών, διαστάσεων 60X120εκ., πάχους 1,5 εκ., ενδεικτικού τύπου Thermatex Star της AMF ή ισοδυνάμου, που θα τοποθετηθούν σε αφανή μεταλλικό σκελετό, σε ύψος από το τελειωμένο δάπεδο 2,40 μ. Στην περίμετρο των διαδρόμων και του χωλ εισόδου και προκειμένου να είναι ακέραιος ο αριθμός των πλακών της ψευδοροφής και συμμετρική η τοποθέτησή τους, δημιουργείται φάσα ψευδοροφής από γυψοσανίδα στο ίδιο ύψος και στο πλάτος που θα προκύψει από το σχεδιασμό των ανόψεων των ψευδοροφών, κατά την εκπόνηση της μελέτης εφαρμογής. 13

14 Β5.3 Ανθυγρή γυψοσανίδα σε κρυφό μεταλλικό σκελετό στήριξης Στους χώρους: - Yγιεινής των μονόκλινων δωματίων - Υγιεινής καθαριστών/καθαριστριών του υπογείου Ψευδοροφή από ανθυγρή γυψοσανίδα, ενδεικτικού τύπου Knauf, σε ύψος, για μεν τα δωμάτια 2,40 μ. από το τελειωμένο δάπεδο, για δε τους υπόγειους χώρους καθαριστών/καθαριστριών σε ύψος 2,30 μ. Β5.4 Ψευδοροφές από τσιμεντοσανίδα Στις θέσεις: - Ημιϋπαίθριων χώρων έξω από το χωλ εισόδου. - Μιας ζώνης οροφής που προκύπτει από την υποχώρηση του τοίχου στο τέρμα των διαδρόμων προς το μεταλλικό κλιμ/σιο διαφυγής σε όλους. Ψευδοροφή από πλάκες τσιμεντοσανίδας, ενδεικτικού τύπου Knauf, πάνω σε μεταλλικό σκελετό, ενδεικτικού τύπου Αquaprofil της Knauf ή ισοδυνάμου, αναρτημένο με αντικραδασμική ανάρτηση (κατηγορία φορτίου 40 κιλά) Όλες οι ψευδοροφές θα αναρτηθούν από τη φέρουσα οροφή (πλάκα) και θα είναι όλες επισκέψιμες αφαιρώντας τις απαραίτητες πλάκες ορυκτών ινών κάθε φορά. Σε όλες τις περιπτώσεις θα χρησιμοποιηθούν φωτιστικά σώματα και στόμια αερισμού κλιματισμού, που θα εντάσσονται στο κάθε σύστημα ψευδοροφής και πάντοτε σύμφωνα με τις γενικές διατάξεις, τις περιγραφές και τις λεπτομέρειες της ηλεκτρομηχανολογικής μελέτης. Το είδος των ψευδοροφών, η θέση τους, το ύψος τους από το τελειωμένο δάπεδο και οι θέσεις φωτιστικών και στομίων εμφανίζεται στα σχέδια των ανόψεων ψευδοροφών. 14

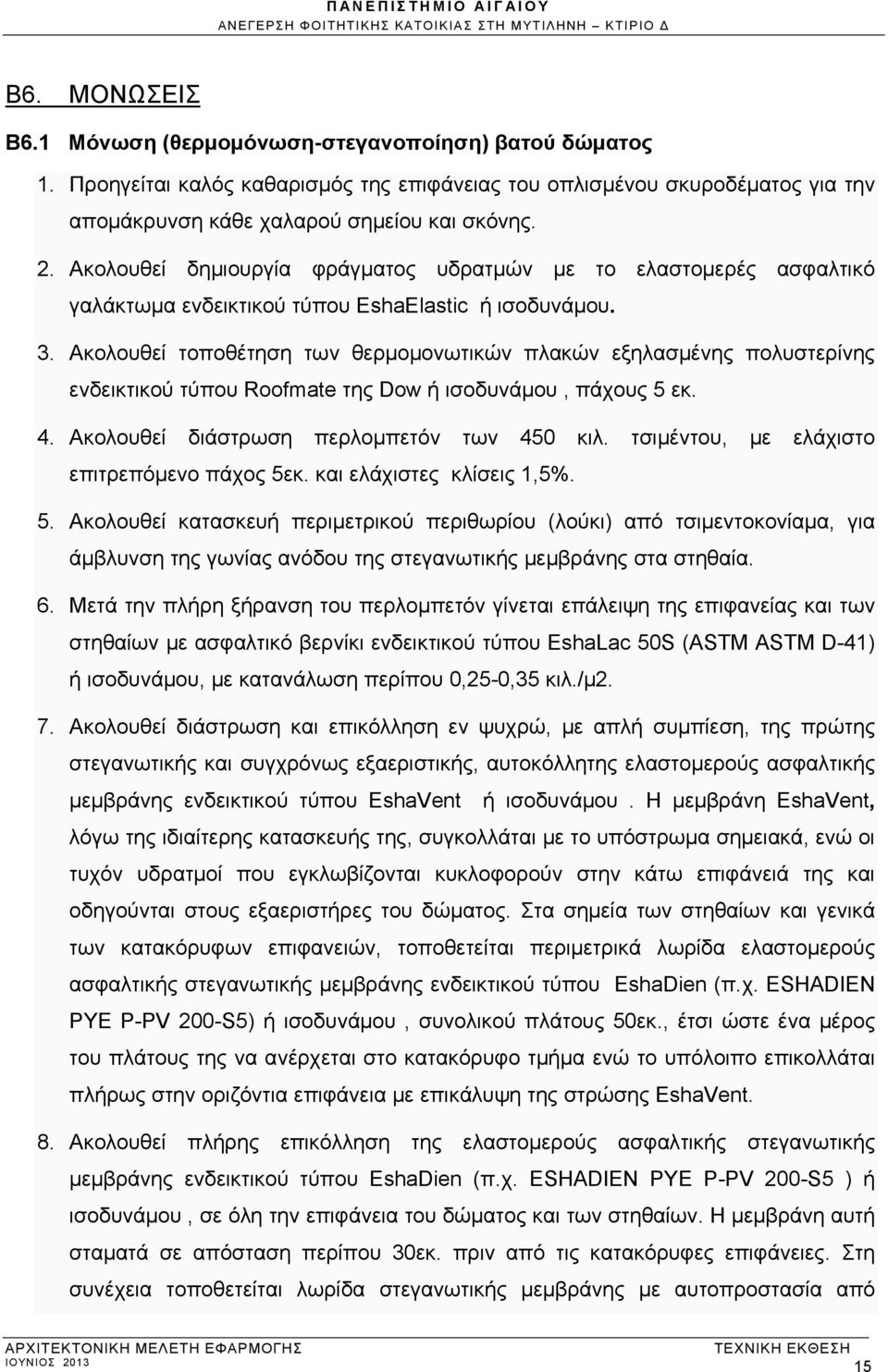

15 Β6. ΜΟΝΩΣΕΙΣ Β6.1 Μόνωση (θερμομόνωση-στεγανοποίηση) βατού δώματος 1. Προηγείται καλός καθαρισμός της επιφάνειας του οπλισμένου σκυροδέματος για την απομάκρυνση κάθε χαλαρού σημείου και σκόνης. 2. Ακολουθεί δημιουργία φράγματος υδρατμών με το ελαστομερές ασφαλτικό γαλάκτωμα ενδεικτικού τύπου EshaElastic ή ισοδυνάμου. 3. Ακολουθεί τoπoθέτηση των θερμομονωτικών πλακών εξηλασμένης πολυστερίνης ενδεικτικού τύπου Roofmate της Dow ή ισοδυνάμου, πάχους 5 εκ. 4. Ακολουθεί διάστρωση περλομπετόν των 450 κιλ. τσιμέντου, με ελάχιστο επιτρεπόμενο πάχος 5εκ. και ελάχιστες κλίσεις 1,5%. 5. Ακολουθεί κατασκευή περιμετρικού περιθωρίου (λούκι) από τσιμεντοκονίαμα, για άμβλυνση της γωνίας ανόδου της στεγανωτικής μεμβράνης στα στηθαία. 6. Μετά την πλήρη ξήρανση του περλομπετόν γίνεται επάλειψη της επιφανείας και των στηθαίων με ασφαλτικό βερνίκι ενδεικτικού τύπου EshaLac 50S (ASTM ASTM D-41) ή ισοδυνάμου, με κατανάλωση περίπου 0,25-0,35 κιλ./μ2. 7. Ακολουθεί διάστρωση και επικόλληση εν ψυχρώ, με απλή συμπίεση, της πρώτης στεγανωτικής και συγχρόνως εξαεριστικής, αυτοκόλλητης ελαστομερούς ασφαλτικής μεμβράνης ενδεικτικού τύπου EshaVent ή ισοδυνάμου. Η μεμβράνη EshaVent, λόγω της ιδιαίτερης κατασκευής της, συγκολλάται με το υπόστρωμα σημειακά, ενώ οι τυχόν υδρατμοί που εγκλωβίζονται κυκλοφορούν στην κάτω επιφάνειά της και οδηγούνται στους εξαεριστήρες του δώματος. Στα σημεία των στηθαίων και γενικά των κατακόρυφων επιφανειών, τοποθετείται περιμετρικά λωρίδα ελαστομερούς ασφαλτικής στεγανωτικής μεμβράνης ενδεικτικού τύπου EshaDien (π.χ. ΕSHADIEN PΥΕ P-PV 200-S5) ή ισοδυνάμου, συνολικού πλάτους 50εκ., έτσι ώστε ένα μέρος του πλάτους της να ανέρχεται στο κατακόρυφο τμήμα ενώ το υπόλοιπο επικολλάται πλήρως στην οριζόντια επιφάνεια με επικάλυψη της στρώσης EshaVent. 8. Ακολουθεί πλήρης επικόλληση της ελαστομερούς ασφαλτικής στεγανωτικής μεμβράνης ενδεικτικού τύπου EshaDien (π.χ. ΕSHADIEN PΥΕ P-PV 200-S5 ) ή ισοδυνάμου, σε όλη την επιφάνεια του δώματος και των στηθαίων. Η μεμβράνη αυτή σταματά σε απόσταση περίπου 30εκ. πριν από τις κατακόρυφες επιφάνειες. Στη συνέχεια τοποθετείται λωρίδα στεγανωτικής μεμβράνης με αυτοπροστασία από 15

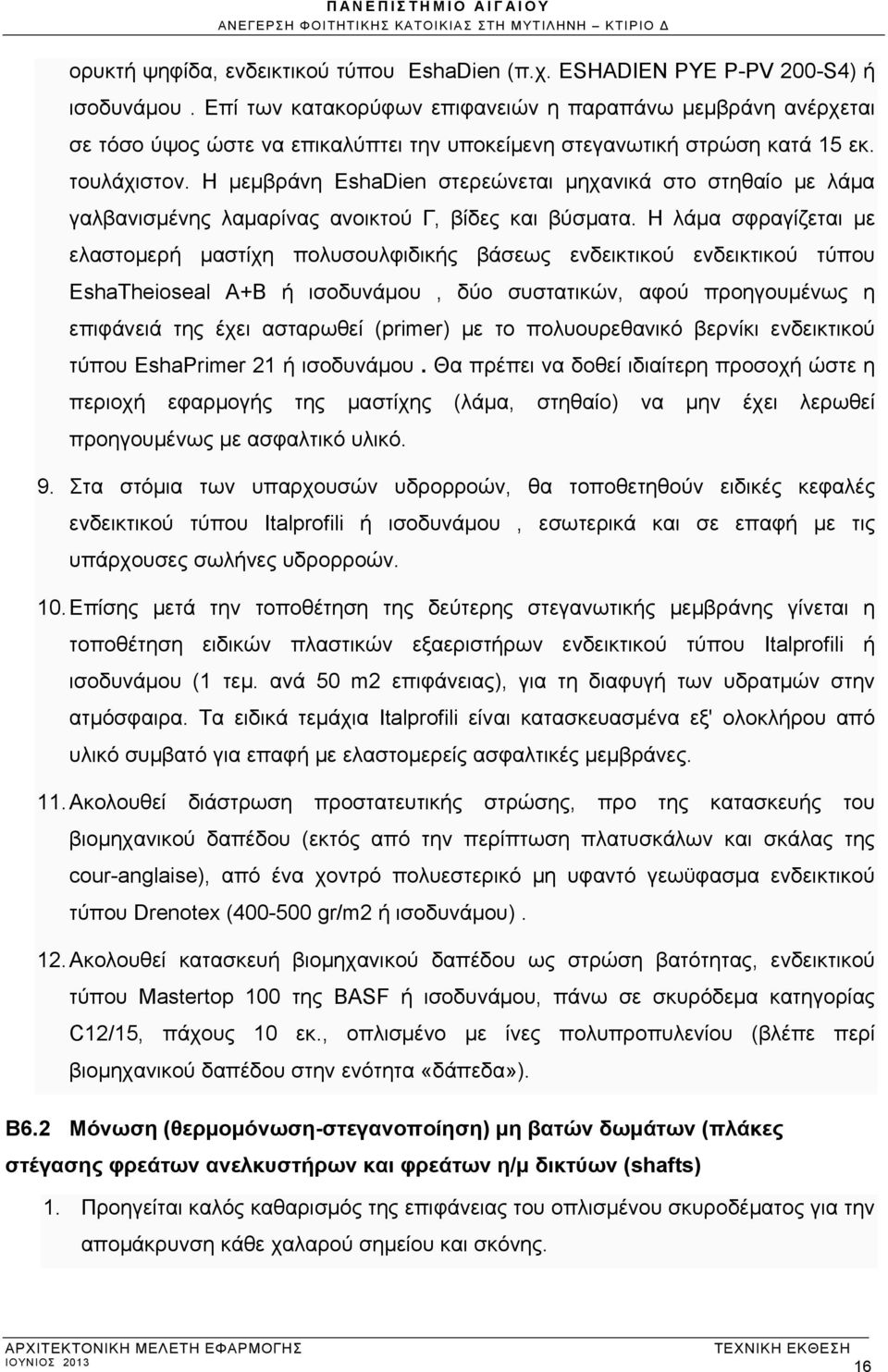

16 ορυκτή ψηφίδα, ενδεικτικού τύπου EshaDien (π.χ. ΕSHADIEN PΥΕ P-PV 200-S4) ή ισοδυνάμου. Επί των κατακορύφων επιφανειών η παραπάνω μεμβράνη ανέρχεται σε τόσο ύψος ώστε να επικαλύπτει την υποκείμενη στεγανωτική στρώση κατά 15 εκ. τουλάχιστον. Η μεμβράνη EshaDien στερεώνεται μηχανικά στο στηθαίο με λάμα γαλβανισμένης λαμαρίνας ανοικτού Γ, βίδες και βύσματα. Η λάμα σφραγίζεται με ελαστομερή μαστίχη πολυσουλφιδικής βάσεως ενδεικτικού ενδεικτικού τύπου EshaTheioseal Α+Β ή ισοδυνάμου, δύο συστατικών, αφού προηγουμένως η επιφάνειά της έχει ασταρωθεί (primer) με το πολυουρεθανικό βερνίκι ενδεικτικού τύπου EshaPrimer 21 ή ισοδυνάμου. Θα πρέπει να δοθεί ιδιαίτερη προσοχή ώστε η περιοχή εφαρμογής της μαστίχης (λάμα, στηθαίο) να μην έχει λερωθεί προηγουμένως με ασφαλτικό υλικό. 9. Στα στόμια των υπαρχουσών υδρορροών, θα τοποθετηθούν ειδικές κεφαλές ενδεικτικού τύπου Italprofili ή ισοδυνάμου, εσωτερικά και σε επαφή με τις υπάρχουσες σωλήνες υδρορροών. 10. Επίσης μετά την τοποθέτηση της δεύτερης στεγανωτικής μεμβράνης γίνεται η τοποθέτηση ειδικών πλαστικών εξαεριστήρων ενδεικτικού τύπου Italprofili ή ισοδυνάμου (1 τεμ. ανά 50 m2 επιφάνειας), για τη διαφυγή των υδρατμών στην ατμόσφαιρα. Τα ειδικά τεμάχια Italprofili είναι κατασκευασμένα εξ' ολοκλήρου από υλικό συμβατό για επαφή με ελαστομερείς ασφαλτικές μεμβράνες. 11. Ακολουθεί διάστρωση προστατευτικής στρώσης, προ της κατασκευής του βιομηχανικού δαπέδου (εκτός από την περίπτωση πλατυσκάλων και σκάλας της cour-anglaise), από ένα χοντρό πολυεστερικό μη υφαντό γεωϋφασμα ενδεικτικού τύπου Drenotex ( gr/m2 ή ισοδυνάμου). 12. Ακολουθεί κατασκευή βιομηχανικού δαπέδου ως στρώση βατότητας, ενδεικτικού τύπου Mastertop 100 της BASF ή ισοδυνάμου, πάνω σε σκυρόδεμα κατηγορίας C12/15, πάχους 10 εκ., οπλισμένο με ίνες πολυπροπυλενίου (βλέπε περί βιομηχανικού δαπέδου στην ενότητα «δάπεδα»). Β6.2 Μόνωση (θερμομόνωση-στεγανοποίηση) μη βατών δωμάτων (πλάκες στέγασης φρεάτων ανελκυστήρων και φρεάτων η/μ δικτύων (shafts) 1. Προηγείται καλός καθαρισμός της επιφάνειας του οπλισμένου σκυροδέματος για την απομάκρυνση κάθε χαλαρού σημείου και σκόνης. 16

17 2. Ακολουθεί δημιουργία φράγματος υδρατμών με το ελαστομερές ασφαλτικό γαλάκτωμα ενδεικτικού τύπου EshaElastic ή ισοδυνάμου. 3. Ακολουθεί τoπoθέτηση των θερμομονωτικών πλακών εξηλασμένης πολυστερίνης ενδεικτικού τύπου Roofmate της Dow, ή ισοδυνάμου πάχους 5 εκ. 4. Ακολουθεί διάστρωση περλομπετόν των 450 κιλ. τσιμέντου, με ελάχιστο επιτρεπόμενο πάχος 5εκ. και ελάχιστες κλίσεις 1,5%. 5. Ακολουθεί κατασκευή περιμετρικού περιθωρίου (λούκι) από τσιμεντοκονίαμα, για άμβλυνση της γωνίας ανόδου της στεγανωτικής μεμβράνης στα στηθαία. 6. Μετά την πλήρη ξήρανση του περλομπετόν γίνεται επάλειψη της επιφανείας και των στηθαίων με ασφαλτικό βερνίκι ενδεικτικού τύπου EshaLac 50S (ASTM ASTM D- 41) ή ισοδυνάμου, με κατανάλωση περίπου 0,25-0,35 κιλ./μ2. 7. Ακολουθεί διάστρωση χωρίς κόλληση της εξαεριστικής μεμβράνης ενδεικτικού τύπου EshaPer-Al ή ισοδυνάμου. Η EshaPer-Al είναι διάτρητη ασφαλτική μεμβράνη με κάτω επικάλυψη διάτρητο φύλλο αλουμινίου, οπότε επιτρέπει τη σημειακή κόλληση του στεγανωτικού συστήματος στο υπόστρωμα, ενώ οι τυχόν υδρατμοί που εγκλωβίζονται κυκλοφορούν στην κάτω επιφάνειά της και οδηγούνται στους εξαεριστήρες του δώματος. 8. Ακολουθεί πλήρης επικόλληση της ελαστομερούς ασφαλτικής στεγανωτικής μεμβράνης ενδεικτικού τύπου EshaDien PΥΕ P-PV 200-S4 ή ισοδυνάμου, με επικάλυψη αυτοπροστασίας ορυκτή ψηφίδα σε όλη την επιφάνεια του δώματος και των στηθαίων. Επί των κατακορύφων επιφανειών η μεμβράνη ανέρχεται σε ύψος εκ. Η μεμβράνη στερεώνεται μηχανικά με λάμα γαλβανισμένης λαμαρίνας ανοικτού Γ, βίδες και βύσματα. Η λάμα σφραγίζεται με ελαστομερή μαστίχη πολυσουλφιδικής βάσεως ενδεικτικού τύπου EshaTheioseal Α+Β ή ισοδυνάμου, δύο συστατικών, αφού προηγουμένως η επιφάνεια της έχει ασταρωθεί (primer) με το πολυουρεθανικό βερνίκι ενδεικτικού τύπου EshaPrimer 21 ή ισοδυνάμου. Θα πρέπει να δοθεί ιδιαίτερη προσοχή ώστε η περιοχή εφαρμογής της μαστίχης (λάμα,στηθαίο) να μην έχει λερωθεί προηγουμένως με ασφαλτικό υλικό. 9. Στα στόμια των υπαρχουσών υδρορροών, θα τοποθετηθούν ειδικές κεφαλές ενδεικτικού τύπου Italprofili ή ισοδυνάμου, εσωτερικά και σε επαφή με τις υπάρχουσες σωλήνες υδρορροών. 17

18 10. Επίσης μετά την τοποθέτηση της στεγανωτικής μεμβράνης γίνεται η τοποθέτηση ειδικών πλαστικών εξαεριστήρων ενδεικτικού τύπου Italprofili ή ισοδυνάμου (1 τεμ. ανά 50 m2 επιφάνειας), για τη διαφυγή των υδρατμών στην ατμόσφαιρα. Τα ειδικά τεμάχια Italprofili είναι κατασκευασμένα εξ' ολοκλήρου από υλικό συμβατό για επαφή με ελαστομερείς ασφαλτικές μεμβράνες. Β6.3 Στεγανοποίηση πλάκας στέγασης μεταλλικού εξώστη Β ορόφου (μεταλλικής κατασκευής) 1. Προηγείται καλός καθαρισμός της επιφάνειας του οπλισμένου σκυροδέματος για την απομάκρυνση κάθε χαλαρού σημείου και σκόνης. 2. Ακολουθεί διάστρωση περλομπετόν των 450 κιλ. τσιμέντου, με ελάχιστο επιτρεπόμενο πάχος 3εκ. και ελάχιστες κλίσεις 1,5%. 3. Μετά την πλήρη ξήρανση του περλομπετόν γίνεται επάλειψη της επιφανείας και των στηθαίων με ασφαλτικό βερνίκι ενδεικτικού τύπου EshaLac 50S (ASTM ASTM D- 41) ή ισοδυνάμου, με κατανάλωση περίπου 0,25-0,35 κιλ./μ2. 4. Ακολουθεί διάστρωση χωρίς κόλληση της εξαεριστικής μεμβράνης ενδεικτικού τύπου EshaPer-Al ή ισοδυνάμου. Η EshaPer-Al είναι διάτρητη ασφαλτική μεμβράνη με κάτω επικάλυψη διάτρητο φύλλο αλουμινίου, οπότε επιτρέπει τη σημειακή κόλληση του στεγανωτικού συστήματος στο υπόστρωμα, ενώ οι τυχόν υδρατμοί που εγκλωβίζονται κυκλοφορούν στην κάτω επιφάνειά της και οδηγούνται στους εξαεριστήρες του δώματος. 5. Ακολουθεί πλήρης επικόλληση της ελαστομερούς ασφαλτικής στεγανωτικής μεμβράνης ενδεικτικού τύπου EshaDien PΥΕ P-PV 200-S4 ή ισοδυνάμου, με επικάλυψη αυτοπροστασίας ορυκτή ψηφίδα σε όλη την επιφάνεια του δώματος και των στηθαίων. Επί των κατακορύφων επιφανειών η μεμβράνη ανέρχεται σε όσο ύψος είναι δυνατό. Η μεμβράνη στερεώνεται μηχανικά με λάμα γαλβανισμένης λαμαρίνας ανοικτού Γ, βίδες και βύσματα. Η λάμα σφραγίζεται με ελαστομερή μαστίχη πολυσουλφιδικής βάσεως ενδεικτικού τύπου EshaTheioseal Α+Β ή ισοδυνάμου, δύο συστατικών, αφού προηγουμένως η επιφάνεια της έχει ασταρωθεί (primer) με το πολυουρεθανικό βερνίκι ενδεικτικού τύπου EshaPrimer 21 ή ισοδυνάμου. Θα πρέπει να δοθεί ιδιαίτερη προσοχή ώστε η περιοχή εφαρμογής της μαστίχης (λάμα,στηθαίο) να μην έχει λερωθεί προηγουμένως με ασφαλτικό υλικό. 18

19 6. Στα στόμια των υπαρχουσών υδρορροών, θα τοποθετηθούν ειδικές κεφαλές ενδεικτικού τύπου Italprofili ή ισοδυνάμου, εσωτερικά και σε επαφή με τις υπάρχουσες σωλήνες υδρορροών. Β6.4 Εξωτερική θερμομόνωση (θερμοπρόσοψη) του κτιρίου Η θερμομόνωση του κτιρίου θα γίνει με την τοποθέτηση θερμομονωτικών πλακών αφρώδους εξηλασμένου πολυστυρενίου στην εξωτερική πλευρά των εξωτερικών τοιχοποιιών και επιφανειών οπλισμένου σκυροδέματος του κτιρίου, με το σύστημα της θερμοπρόσοψης, και συγκεκριμένα: 1. Τοποθέτηση των θερμομονωτικών πλακών ενδεικτικού τύπου Styrofoam Xenergy IB-SL-A της Dow ή ισοδυνάμου, διαστάσεων 0,60Χ1,25 μ. και πάχους 6 εκ. επί των εξωτερικών επιφανειών των δομικών στοιχείων με τη χρήση ινοπλισμένης, τσιμεντοειδούς βάσης κόλλας, ενισχυμένης με ρητίνες ενδεικτικού τύπου Kelyfos thermo της Isomat ή ισοδυνάμου, πάχους χιλ. και επιπρόσθετη μηχανική στήριξη με βύσματα ενδεικτικού τύπου Ejot Kelyfos. ή ισοδυνάμου 2. Ακολουθεί η εφαρμογή του βασικού επιχρίσματος ενδεικτικού τύπου Kelyfos thermo της Isomat ή ισοδυνάμου, στη μάζα του οποίου τοποθετείται αντιαλκαλικό υαλόπλεγμα ενίσχυσης ενδεικτικού τύπου Kelyfos mesh της Polykem. ή ισοδυνάμου 3. Τοποθέτηση ακρυλικού ασταριού νερού ενδεικτικού τύπου Kelyfos primer ή ισοδυνάμου. 4. Τέλος, γίνεται η εφαρμογή του τελικού επιχρίσματος έτοιμου σοβά, ακρυλικής βάσης ενδεικτικού τύπου Kelyfos Acrylic fine ή ισοδυνάμου, συνολικού πάχους, μαζί με το βασικό επίχρισμα και το πλέγμα, 3,5-4,5 χιλ. Στο σημείο αυτό αναφέρουμε ότι, στις επιφάνειες που πρόκειται να επενδυθούν με πέτρα δεν εφαρμόζεται τελικό επίχρισμα, αλλά μόνο το βασικό, το οποίον στεγανώνεται κατ αρχήν με ελαστική μεμβράνη στεγανοποίησης, τσιμεντοειδούς βάσης, ενδεικτικού τύπου Masterseal 545 της Basf ή ισοδυνάμου και στη συνέχεια με υδρατμοπερατή μεμβράνη 3 ων συστατικών, ενδεικτικού τύπου Ravatop 120 ή ισοδυνάμου. Β6.5 Μόνωση (ηχομόνωση) των κατακόρυφων τοίχων διαχωρισμού των χώρων διαβίωσης Οι τοιχοποιίες που περιβάλλουν τους χώρους δωματίων, καθιστικών/κουζινών και διαμερισμάτων θα ηχομονωθούν. Αυτό επιτυγχάνεται με την κατασκευή διπλής 19

20 ορθοδρομικής οπτοπλινθοδομής, με οπτόπλινθους διαστάσεων 9Χ12Χ19 εκ., με κενό 7 εκ. ενδιάμεσα, μέσα στο οποίον θα τοποθετηθούν ηχοαπορροφητικές πλάκες φυσικού ορυκτοβάμβακα, ενδεικτικού τύπου Ultracoustic P της Knauf ή ισοδυνάμου, πάχους 4,5 εκ. και το υπόλοιπο πλάτος θα παραμείνει κενό. Β6.6 Μόνωση (ηχομόνωση) των δαπέδων (πλωτό δάπεδο) Για λόγους ηχητικής προστασίας μεταξύ των επιπέδων υπογείου-ισογείου (πλάκα οροφής υπογείου), ισογείου-α ορόφου (πλάκα οροφής ισογείου) και Α ορόφου-β ορόφου (πλάκα οροφής Α ορόφου) και για όλους τους χώρους που βρίσκονται στις τρεις αυτές πλάκες, κατά την κατασκευή των δαπέδων των προαναφερθέντων χώρων θα προηγηθεί η τοποθέτηση σύνθετου ηχομονωτικού υλικού για κτυπογενή, αερόφερτο και ανακλώμενο θόρυβο, ενδεικτικού τύπου Isolplus Carrelage 1203 της Recticel ή ισοδυνάμου πάχους 3 χιλ., που θα γίνει πάνω από την στρώση τσιμεντοκονίας και θα γυρίσει πλευρικά πίσω από το σοβατεπί (πλωτό σύστημα). Από την παραπάνω ηχομονωτική κατασκευή εξαιρούνται οι χώροι του κλιμ/σίου 1, χώροι καθαριστριών και κοινόχρηστου ΑΜΕΑ. Β6.7 Μόνωση (θερμομόνωση) του τμήματος της οροφής ισογείου του κτιρίου που αντιστοιχεί στην επέκταση της πλάκας του Α ορόφου, πέραν του περιγράμματος του αντίστοιχου ισόγειου Τοποθέτηση στα παραπάνω περιγραφόμενα τμήματα των οροφών θερμομονωτικών πλακών εξηλασμένης πολυστερίνης, ενδεικτικού τύπου, Xenergy IB-SL της Dow ή ισοδυνάμου, πάχους 6 εκ., με τη χρήση ινοπλισμένης, τσιμεντοειδούς βάσης κόλλας, ενισχυμένης με ρητίνες, ενδεικτικού τύπου Kelyfos thermo της Isomat ή ισοδυνάμου, πάχους χιλ. και επιπρόσθετη μηχανική στήριξη με βύσματα ενδεικτικού τύπου Ejot Kelyfos ή ισοδυνάμου, χωρίς απαίτηση επιχρίσματος, δεδομένου ότι προβλέπεται ψευδοροφή από τσιμεντοσανίδα. Β6.8 Μόνωση (θερμομόνωση) των οροφών των μη θερμαινόμενων χώρων των υπογείων Τοποθέτηση στις αντίστοιχες οροφές πλακών εξηλασμένης πολυστερίνης, ενδεικτικού τύπου Xenergy IB-SL της Dow ή ισοδυνάμου, πάχους 3 εκ., κολλημένες με ινοπλισμένη, τσιμεντοειδούς βάσης κόλλα, ενισχυμένη με ρητίνες, ενδεικτικού τύπου Kelyfos thermo της Isomat ή ισοδυνάμου, πάχους χιλ. και επιπρόσθετη μηχανική στήριξη με βύσματα ενδεικτικού τύπου Ejot Kelyfos ή ισοδυνάμου. Στους χώρους που δεν υπάρχει ψευδοροφή, 20
