1 Company F&C Engineering Consultants Ltd. Σπύρου Λάμπρου 1, Αχίλλειον 1, Διαμ.702, Αγ.Ομολογητές Λευκωσία Tester: Ανδρέας Φλωρίδης Phone: m Device Serial No.: Customer Measuring Site: Measuring Date: 16/02/2012 Task Εντοπισμός Αιτιών Δημιουργίας Μούχλας Page 1/14

Ομολογητές Λευκωσία Tester: Ανδρέας Φλωρίδης Phone: 22427077 E-Mail:

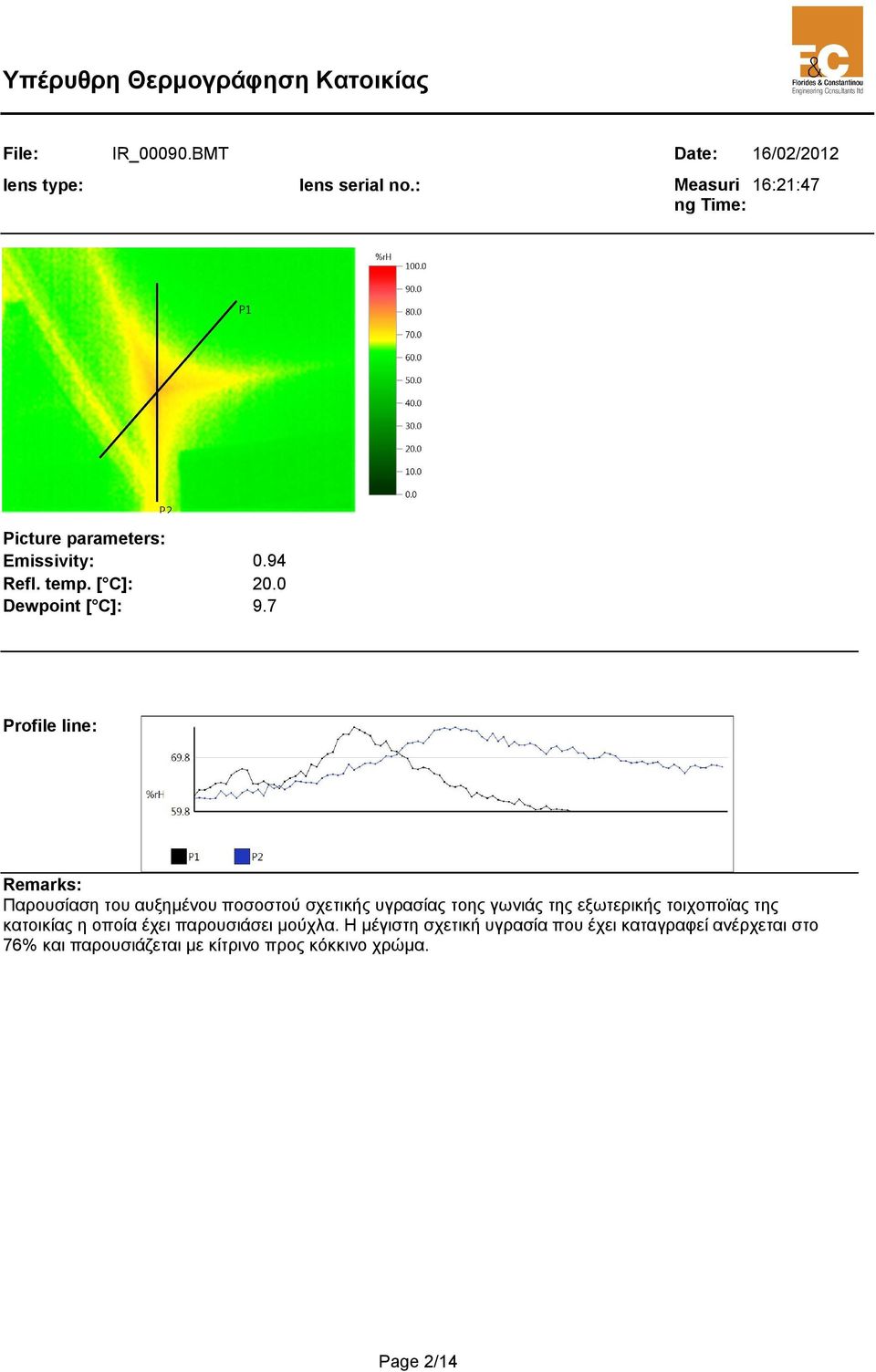

2 File: IR_00090.BMT Date: 16/02/2012 Measuri 16:21:47 Παρουσίαση του αυξημένου ποσοστού σχετικής υγρασίας τοης γωνιάς της εξωτερικής τοιχοποϊας της κατοικίας η οποία έχει παρουσιάσει μούχλα. Η μέγιστη σχετική υγρασία που έχει καταγραφεί ανέρχεται στο 76% και παρουσιάζεται με κίτρινο προς κόκκινο χρώμα. Page 2/14

σχετικής υγρασίας τοης γωνιάς της εξωτερικής τοιχοποϊας της κατοικίας η οποία

3 File: IR_00091.BMT Date: 16/02/2012 Measuri 16:22:51 Το ίδιο σημείο από διαφορετική γωνιά. Page 3/14

4 File: IR_00094.BMT Date: 16/02/2012 Measuri 17:34: Picture markings: Measurement Objects Cold spot 1 Temp. [ C] 12.6 Emiss Refl. temp. [ C] 21.0 Remarks - Histogram: Θερμογραφική εικόνα στην οποία παρουσιάζεται η κατανομή θερμοκρασίας στο συγκεκριμμένο σημείο. Η διαφορά θερμοκρασίας μεταξή κεντρικού σημείου και περιβάλλοντος τοιχοποιϊας φτάνει τους 5 degc, λόγω του αυξημένου ποσοστού υγρασίας στο σημείο αυτό. Το πιο κρύο σημείο σημειώνεται με βαθύ μπλε χρώμα. Page 4/14

0 Remarks - Histogram: Θερμογραφική εικόνα στην οποία παρουσιάζεται η κατανομή θερμοκρασίας στο συγκεκριμμένο σημείο.

5 File: IV_00495.BMT Date: 16/02/2012 Measuri 16:27:50 Το ίδιο σημείο σε διαφορετική χρωματική παλέτα, όπου αντιπαραβάλλεται η θερμική με την πραγματική εικόνα και διακρίνεται επίσης ύπαρξη μούχλας.. Page 5/14

6 File: IV_00496.BMT Date: 16/02/2012 Measuri 16:29:05 Picture markings: Measurement Objects Cold spot 1 Temp. [ C] 15.9 Emiss. Refl. temp. [ C] Remarks - Υπέρυθρη θερμογράφηση του τοίχου του μπάνιου του κυρίως υπνοδωματίου που γειτονεύει με το κυρίως υπνοδωμάτιο. Είναι εμφανής η ύπαρξη αυξημένης υγρασίας στην γωνιά της τοιχοποιίας καθώς επίσης και στην τελευταία σειρά των κεραμικών. Page 6/14

7 File: IV_00497.BMT Date: 16/02/2012 Measuri 16:30:02 Picture markings: Measurement Objects Measure point 1 Cold spot 1 Temp. [ C] Emiss. Refl. temp. [ C] Remarks - - Histogram: Το ίδιο σημείο από διαφορετική γωνιά. Το πιο κρύο σημείο σημειώνεται με σκούρο γκρίζο χρώμα. Page 7/14

Objects Measure point 1 Cold spot 1 Temp. [ C] 17.7 15.6 Emiss. Refl.

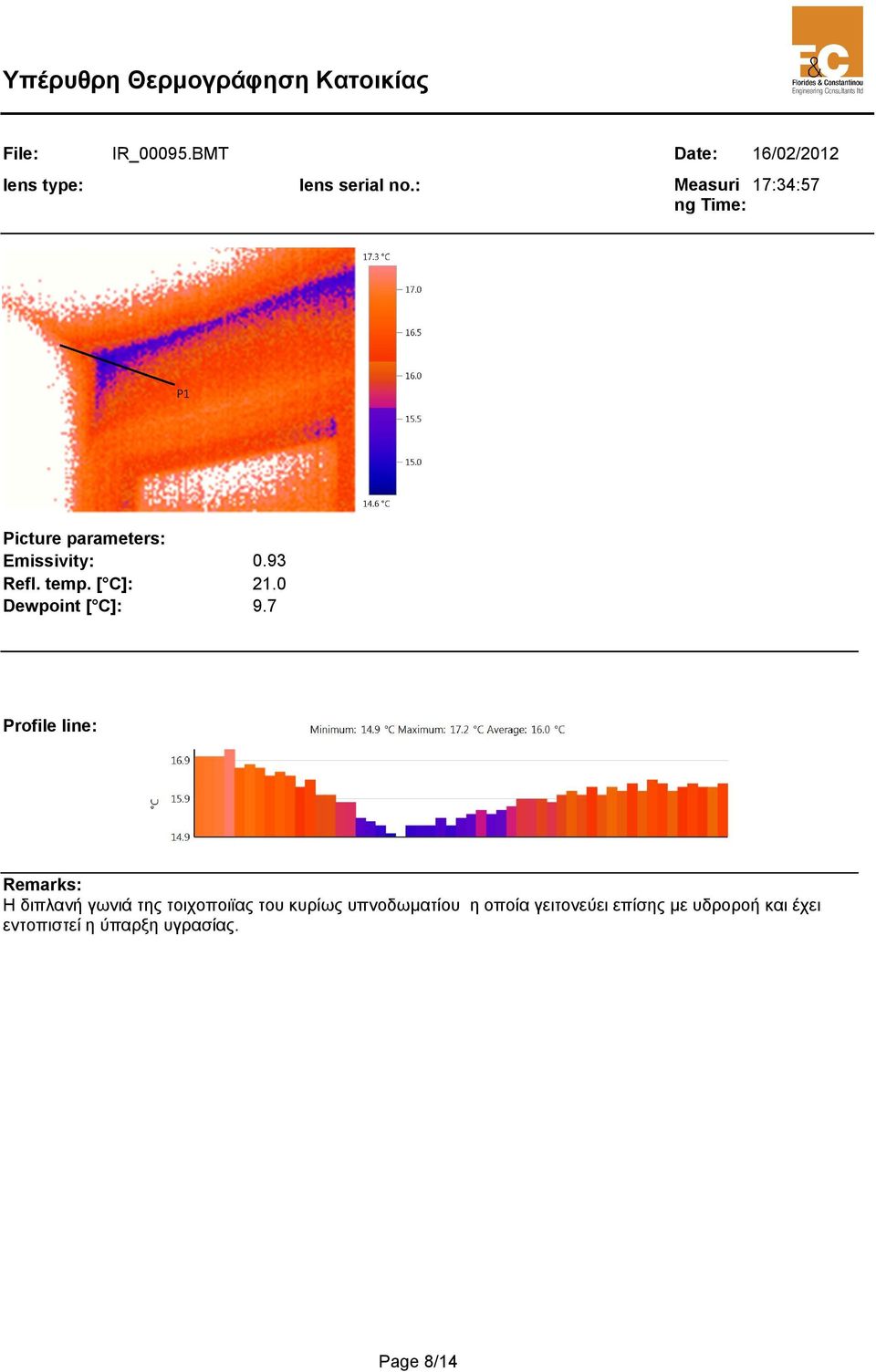

8 File: IR_00095.BMT Date: 16/02/2012 Measuri 17:34: Η διπλανή γωνιά της τοιχοποιϊας του κυρίως υπνοδωματίου η οποία γειτονεύει επίσης με υδροροή και έχει εντοπιστεί η ύπαρξη υγρασίας. Page 8/14

0 Η διπλανή γωνιά της τοιχοποιϊας του κυρίως

9 File: IV_00500.BMT Date: 16/02/2012 Measuri 16:36:01 Υπέρυθρη θερμογράφηση της οροφής της κατοικίας πάνω ακριβώς από σημείο υπό διερεύνηση. Είναι εμφανής η ύπαρξη υγρασίας κάτω από την ασφαλτική υπόστρωση, γύρω από την υδροροή η οποία κατέρχεται από τον τοίχο του υπνοδωματίου. Page 9/14

10 File: IV_00501.BMT Date: 16/02/2012 Measuri 16:44:20 Υπέρυθρη θερμογράφηση της υδροροής η οποία βρίσκεται πάνω από την είσοδο της κουζίνας και παρουσίασε διαρροή στο παρελθόν. Έχει επίσης εντοπιστεί ύπαρξη υγρασίας κάτω από την ασφαλτική επίστρωση. Page 10/14

11 File: IV_00502.BMT Date: 16/02/2012 Measuri 16:46:57 Dewpoint [ C]: 1.3 Υπέρυθρη θερμογράφηση του προβόλου γειτονεύει με την υδροροή όπου φαίνεται πάλι η ύπαρξη υγρασίας κάτω από την ασφαλτική επίστρωση. Page 11/14

12 File: IV_00505.BMT Date: 16/02/2012 Measuri 17:09: Εξωτερική θερμογραφία του προβόλου ο οποίος βρίσκεται έξω από το κυρίως υπνοδωμάτιο, κοντά στην υδροροή. Παρατηρήθηκαν ίχνη υγρασίας στο κάτω μέρος του προβόλου. Page 12/14

έξω από το κυρίως υπνοδωμάτιο, κοντά στην υδροροή.

13 File: IV_00507.BMT Date: 16/02/2012 Measuri 17:11: Το ίδιο σημείο από διαφορετική γωνιά. Review: Μετά από απαίτηση της, διενεργήθηκε στις 16/02/2012 και ώρα 15:30, υπέρυθρη θερμογράφηση σε επιλεγμένες περιοχές της κατοικίας της στο Γέρι για την κατανόηση των αιτιών που προκαλούν την ανάπτυξη μούχλας. Αρχικά ο έλεγχος επικεντρώθηκε στο κυρίως υπνοδωμάτιο και συγκεκριμένα στην γωνιά των τοιχοποϊων οι οποίες γειτονεύουν με το μπάνιο και μέσα από αυτές διέρχεται υδροροή η οποία συλλέγει τα όμβρυα ύδατα της οροφής σε εκείνη την περιοχή. Τόσο στο συγκεκριμμένο σημείο όσο και στην γωνιά των τοιχοποιϊων του μπάνιου εντοπίστηκαν αυξημένα ποσοστά υγρασίας, τα οποία επιβεβαιώθηκαν και με την χρήση φορητού εξοπλισμού εντοπισμού υγρασίας (GE Protimeter Aquant BLD5760). Στην συνέχεια διενεργήθηκε υπέρυθρη θερμογράφηση στην οροφή της κατοικίας πάνω από το εν λόγω σημείο, όπου καταλήγουν τα όμβρυα ύδατα στην υδροροή. Εντοπίστηκε επίσης η ύπαρξη υγρασίας κάτω από την ασφαλτική επίστρωση, χωρίς όμως να ήταν δυνατός ο εντοπισμός του σημείου εισχώρησης του νερού. Υγρασία εντοπίστηκε επίσης και κάτω από την ασφαλτική επίστρωση σε κοντινή υδροροή, από την οποία όπως μας έχει πληροφορήσει η ιδιοκτήτρια έχει παρατηρηθεί στο παρελθόν διαρροή και εισχώρηση νερού στην κατοικία. Σύμφωνα με τα πιο πάνω, έχουμε καταλήξει στα εξής συμπεράσματα: Παρόλο που οι γωνιές της πλάκας οροφής με τις εξωτερικές τοιχοποιϊες είναι σημεία επιρρεπή στην Page 13/14

14 Παρόλο που οι γωνιές της πλάκας οροφής με τις εξωτερικές τοιχοποιϊες είναι σημεία επιρρεπή στην δημιουργία υγρασίας από υγροποίηση των υδρατμών που περιέχονται στον εσωτερικό αέρα (condensation) λόγω α) της δημιουργίας σημείων μη επαρκούς εξαερισμού και β) της ύπαρξης θερμικών γέφυρων μεταξύ τοιχοποϊας και δοκού, στην συγκεκριμένη περίπτωση δεν φαίνεται να προκαλείται από αυτό. Το γεγονός τόσο ότι έχουν μετρηθεί αυξημένα ποσοστά υγρασίας περιμετρικά του εν λόγω σημείου τα οποία προεκτείνονται και σε γειτονικούς χώρους, όσο και η εισχώρηση νερού κάτω από την ασφαλτική επίστρωση της οροφής, ενισχύει τις υποψίες μας ότι η ανάπτυξη μούχλας οφείλεται στην εισχώρηση νερού από τον εξωτερικό χώρο προς τα μέσα είτε από κάποια αστοχία της ασφαλτικής επίστρωσης, είτε από κάποιο σημείο της σωλήνας της υδροροής η οποία διέρχεται από την τοιχοποϊα. Συστήνουμε όπως διενεργηθεί άμεσα υδροστατικός έλεγχος στις 2 υδροροές γύρω από τις οποίες εντοπίστηκε υγρασία, για τυχών εσωτερική αποκόλληση ή ζημιά στην υδροροή ή ενώσεις. Επίσης καλό θα ήταν όπως αξιολογηθεί η κατάσταση της ασφαλτικής επίστρωσης της οροφής και ο τρόπος συλλογής των ομβρύων υδάτων από κάποιο άτομο που εξειδικεύεται στις υδατοστεγανώσεις. 21/02/2012, Ανδρέας Φλωρίδης Page 14/14

Το γεγονός τόσο ότι έχουν μετρηθεί αυξημένα ποσοστά υγρασίας περιμετρικά του εν λόγω σημείου τα οποία προεκτείνονται και σε γειτονικούς χώρους, όσο και η εισχώρηση νερού κάτω από την ασφαλτική
