7 Σχήματα 1.1 Διαμήκης τόρνευση Εγκάρσια τόρνευση Κωνική τόρνευση Σπειροτόμηση Πρόωση και βάθος κοπής κατά την τόρνευση Κατασκευαστικό σχέδιο άξονα με αρχικές διαστάσεις Κατασκευαστικό σχέδιο άξονα με διαβαθμίσεις Πίνακας τόρνου εταιρίας Emco, μοντέλο Maximat V13 που βρίσκεται στη θέση Νο.1 στο μηχανολογικό εργαστήριο ΙΙ Κατασκευαστικό σχέδιο άξονα με αρχικές διαστάσεις Κατασκευαστικό σχέδιο άξονα με κωνική πλευρά Οι δυο κατηγορίες φρεζαρίσματος Παραδείγματα περιφερειακού φρεζαρίσματος Παραδείγματα μετωπικού φρεζαρίσματος Υποκατηγορίες περιφερειακού φρεζαρίσματος Πρόωση και βάθος κοπής κατά το φρεζάρισμα Απαιτούμενη διαδρομή τραπεζιού φρεζομηχανής για κατεργασία με κυλιδρική φρέζα Κατασκευαστικό σχέδιο τεμαχίου προς κατεργασία με αρχικές διαστάσεις Κατασκευαστικό σχέδιο τεμαχίου με αυλακώσεις και λοξοτμήσεις Επιλογέας στροφών ατράκτου φρεζομηχανής εταιρείας Strigon, τύπου ΜΕ που βρίσκεται στη θέση Νο.4 στο μηχανολογικό εργαστήριο ΙΙ Επιλογέας ταχυτήτων προώσεως φρεζομηχανής εταιρείας Strigon, τύπου ΜΕ που βρίσκεται στη θέση Νο.4 στο μηχανολογικό εργαστήριο ΙΙ Διάγραμμα λιπάνσεως ενός τόρνου Πλεονεκτήματα ανάλυσης κραδασμών Γυαλί θέασης λιπαντικού στο κιβώτιο ταχυτήτων σε τόρνο Λιπαντήρες στον κύριο φορέα και στο φορείο του εργαλειοδέτη σε τόρνο Γυαλί θέασης λιπαντικού στο κιβώτιο ταχυτήτων σε φρεζομηχανή Φθορά γραναζιών στο κιβώτιο ταχυτήτων Φθαρμένοι ιμάντες κίνησης Φθορά πρισματοδηγών σε τόρνο Φθαρμένοι τριβείς κύλισης στις επιφάνειες επαφής Κάτοψη μηχανολογικού εργαστηρίου ΙΙ Μετρητικό ρολόι για τον έλεγχο των φθορών στους άξονες σε τόρνο Μετρητικό ρολόι για τον έλεγχο των φθορών στους άξονες σε φρεζομηχανή Στροφόμετρο για τον έλεγχο στροφών των ατράκτων Ορισμένες μανέλες τόρνων πριν από την επιπέδωση Ορισμένες μανέλες τόρνων μετά από την επιπέδωση.. 61 vii

8 4.7 Λειαντική μηχανή πρισματικών επιφανειών για την επιπέδωση των μανελών Παχύμετρο και σπειρόμετρο Σπειροτόμοι Μ10x1.0 για εξωτερικό και εσωτερικό σπείρωμα Εργαλειοδέτης τόρνου μετά από καθάρισμα σπειρώματος Εργαλεία για την διάνοιξη οπής και σπειρώματος Ολοκλήρωση σπειρώματος με τον σπειροτόμο Μ10x Σπασμένος άξονας προώσεων από το μοχλό Απεικόνιση του υπόλοιπου σπασμένου κομματιού Εσωτερικό σπείρωμα στον άξονα Κατεργασμένη προέκταση άξονα στις απαιτούμενες διαστάσεις Απεικόνιση συναρμολογημένης προέκτασης άξονα με το μοχλό και τον πείρο Τοποθέτηση μοχλού στον τόρνο επίδειξης Ηλεκτρικός διακόπτης (κόκκινο κουμπί έκτακτης ανάγκης) στον πίνακα προώσεων σπειρώματος Επιλογέας κίνησης τραπεζιού της φρεζομηχανής Γρανάζια για την μετάδοση κίνησης του τραπεζιού της φρεζομηχανής Ράγισμα εξωτερικής επιφάνειας της λεκάνης με το υγρό ψύξης Αποκατάσταση συστήματος φωτισμού και ψύξης στον τόρνο νούμερο Αεροσυμπιεστής εργαστηρίου εργαλειομηχανών Διαρροή του δικτύου με πεπιεσμένο αέρα Εργαλεία για την αποκατάσταση της διαρροής του πεπιεσμένου αέρα Κάθετη κεφαλή φρεζομηχανής Φρεζομηχανή οριζόντιου άξονα εργαστηρίου Πλάνη για την ολοκλήρωση της κατεργασίας Πρισματοδηγός με αρχικές διαστάσεις Πρισματοδηγός μετά την επιπέδωση των επιφανειών Πρισματοδηγός μετά την κατεργασία της επιφάνειας των 50 μοιρών Απεικόνιση πραγματικού πρισματοδηγού Εργαλεία για κεντράρισμα των οπών Επιτραπέζιο δράπανο για την διάνοιξη των οπών Σπειροτόμος Μ12x Πρισματοδηγοί μετά τη λείανση Τοποθέτηση πρισματοδηγών στην κάθετη κεφαλή φρεζομηχανής Η φρεζομηχανή Νο.4 με εγκατεστημένη την κάθετη κεφαλή viii

9 Εισαγωγή Στην σύγχρονη βιομηχανία του σκληρού ανταγωνισμού και της ολοένα και μεγαλύτερης μηχανοποίησης και αυτοματοποίησης των λειτουργιών της, η συντήρηση είναι µία δραστηριότητα στην οποία πρέπει να δοθεί ιδιαίτερη βαρύτητα. Παρόλα αυτά οι σύγχρονες επιχειρήσεις έχοντας ως κύριο στόχο την μείωση των εξόδων τους αλλά ταυτόχρονα και την αύξηση της παραγωγικότητάς τους, δεν επενδύουν στην συντήρηση. Αυτό συμβαίνει γιατί την θεωρούν ως ένα απρόβλεπτο και επώδυνο έξοδο. Στην πραγματικότητα η συντήρηση αποτελεί ένα κρυφό, έμμεσο κέρδος για την επιχείρηση, καθ ότι µε την δημιουργία ενός καλά οργανωμένου και αποδοτικού προγράμματος συντήρησης μειώνονται οι αστοχίες στις εργαλειομηχανές. Με αυτόν τον τρόπο έχουμε σημαντική μείωση δαπανών αλλά και αύξηση της παραγωγικότητας της επιχείρησης. [1] Γενικά, στις επιχειρήσεις οι οποίες έχουν μηχανήματα παραγωγής δημιουργείται η ανάγκη για συντήρηση. Πιο συγκεκριμένα, το μηχανουργείο, το οποίο περιλαμβάνει πολλά είδη εργαλειομηχανών και έχουν υψηλές ανάγκες συντήρησης, οφείλει να διαθέτει μόνιμο τμήμα συντήρησης, έτσι ώστε να υπάρχει προγραμματισμένη προληπτική συντήρηση αυτών. Η διατήρηση της εργαλειομηχανής σε μια επιθυμητή κατάσταση μέσα από τις διαδικασίες μιας οργανωμένης συντήρησης έχει ως στόχο: Να διατηρεί την εργαλειομηχανή στην απαιτούμενη στάθμη αξιοπιστίας και λειτουργίας, να ελαχιστοποιεί το κόστος, να περιορίζει τις φθορές της εργαλειομηχανής, έτσι ώστε να επιτυγχάνεται επιμήκυνση του χρόνου ζωής της, να αυξάνει την ασφάλεια εργασίας των χειριστών της εργαλειομηχανής και να μειώνει την κατανάλωση ενέργειας. Οι εργαλειομηχανές με αφαίρεση υλικού (στην κατηγορία αυτή ανήκουν οι τόρνοι και οι φρεζομηχανές, για τα οποία γίνεται λόγος στην παρούσα πτυχιακή) κατατάσσονται με βάση τα ακόλουθα κριτήρια: 1. ως προς το είδος της κατεργασίας ix

10 2. ως προς το είδος της πρωτεύουσας κίνησης σε εργαλειομηχανές με περιστροφική κίνηση o τόρνοι (οριζόντιοι, κατακόρυφοι, περιστροφικοί ή revolver, αυτόματοι ή ημιαυτόματοι) o φρεζομηχανές (οριζόντιες, κατακόρυφες, αντιγραφής) o δράπανα (κατακόρυφα, οριζόντια, ακτινωτά, ειδικά: κατακόρυφα και οριζόντια με πολλές ατράκτους) o φρεζοδράπανα o λειαντικοί τροχοί (επίπεδων επιφανειών, κυλινδρικών επιφανειών, άνευ κέντρων, οδοντώσεων, σπειρωμάτων, ειδικά όπως για στροφαλοφόρους άξονες, τροχιστικά όπως για κοπτικά εργαλεία) o πριόνια (περιστροφικά) o μηχανήματα κοπής οδοντώσεων/γραναζοκόπτες (παράλληλων οδοντωτών τροχών, κωνικών οδοντωτών τροχών) σε εργαλειομηχανές με ευθύγραμμη πρωτεύουσα κίνηση o πριόνια (παλινδρομικά) o πλάνες (εγκάρσιες, επιμήκεις, κατακόρυφες) 3. ως προς το βαθμό εξιδεικεύσεως σε εργαλειομηχανές γενικής χρήσεως (τόρνος) σε εργαλειομηχανές ειδικής χρήσεως (γραναζοκόπτης, λειαντικός τροχός οδοντώσεων, κ.ά.) σε εξειδικευμένες εργαλειομηχανές (εργαλειομηχανές που είναι μελετημένες μόνο για την εκτέλεση ορισμένης φάσης κατεργασίας σε ορισμένο κομμάτι) εργαλειομηχανές μεταφοράς (ροική παραγωγή) 4. ως προς την ακρίβεια κατεργασίας σε εργαλειομηχανές συνήθους ακρίβειας σε εργαλειομηχανές ακριβείας σε εργαλειομηχανές μεγάλης ακριβείας σε εργαλειομηχανές υψίστης ακριβείας 5. ως προς το βάρος σε εργαλειομηχανές ελαφρές (βάρος μικρότερου του 1 τόνου) x

11 σε εργαλειομηχανές μέσου βάρους (βάρος μεταξύ 1 και 10 τόνων) σε εργαλειομηχανές βαριές (βάρος μεγαλύτερο των 10 τόνων) 6. ως προς το βαθμό αυτοματισμού σε κοινές εργαλειομηχανές σε ημιαυτόματες εργαλειομηχανές (οι κινήσεις γίνονται αυτόματα) σε αυτόματες εργαλειομηχανές (οι κινήσεις και η τροφοδοσία γίνονται αυτόματα) [2] xi

12 Κεφάλαιο 1 Μελέτη-σχεδιασμός εκπαιδευτικών έργων 1.1 Είδη τόρνευσης Τόρνευση είναι μια κατεργασία αφαίρεσης υλικού όπου έχουμε την κύρια κίνηση να υλοποιείται από το περιστρεφόμενο τεμάχιο που είναι προσδεμένο στην άτρακτο και την δευτερεύουσα κίνηση (πρόωση) από το κοπτικό εργαλείο. Διακρίνουμε τα είδη τόρνευσης στις εξής κατηγορίες: 1. Διαμήκης τόρνευση, κατά την οποία το κοπτικό εργαλείο κινείται παράλληλα με τον άξονα του τεμαχίου και επίσης διακρίνεται σε: εσωτερική ή εξωτερική. 2. Εγκάρσια τόρνευση, κατά την οποία το κοπτικό εργαλείο κινείται κάθετα προς τον άξονα του τεμαχίου και επίσης διακρίνεται σε: μετωπική ακτινική, η οποία διακρίνεται σε δυο υποκατηγορίες: o τόρνευση αποκοπής, κατά την οποία το κοπτικό εργαλείο κινείται είτε προς τον άξονα του τεμαχίου είτε παράλληλα με αυτόν και o τόρνευση μορφής, όπου σε αυτήν την περίπτωση η κίνηση είναι πάλι προς τον άξονα και το κοπτικό εργαλείο έχει την επιθυμητή μορφή που θέλουμε να δημιουργήσουμε στο τεμάχιο. κωνική τόρνευση, κατά την οποία η κίνηση του κοπτικού εργαλείου τέμνει τον άξονα του τεμαχίου και επίσης διακρίνεται σε δυο υποκατηγορίες: o εσωτερική ή o εξωτερική 3. Σπειροτόμηση, η οποία ανήκει στην κατηγορία της διαμήκους τόρνευσης με τη διαφορά ότι η πρόωση είναι το βήμα του κοχλία για το σπείρωμα και επίσης διακρίνεται: εσωτερική ή εξωτερική 1

13 Εικόνα 1.1 Διαμήκης τόρνευση. α) εξωτερική, β) εσωτερική. [6] Εικόνα 1.2 Εγκάρσια τόρνευση. α) μετωπική, β) αποκοπής, γ) μορφής. [6] Εικόνα 1.3 Κωνική τόρνευση. α) εξωτερική, β) εσωτερική. [6] 2

14 Εικόνα 1.4 Σπειροτόμηση. α) εξωτερική, β) εσωτερική. [6] 1.2 Συνθήκες κατεργασίας κατά την τόρνευση Οι συνθήκες κοπής, που αποτελούν τα βασικά χαρακτηριστικά σε κάθε περίπτωση κοπής στον τόρνο, είναι: η ταχύτητα κοπής U, η πρόωση s και το βάθος κοπής α. Η ταχύτητα κοπής είναι η περιφερειακή ταχύτητα μεταξύ του εργοτεμαχίου που κατεργάζεται και του κοπτικού εργαλείου στην κύρια κίνηση κοπής. Υπολογίζεται με βάση τη διάμετρο d που είχε πριν από την τόρνευση συνήθως και εκφράζεται σε μέτρα ανά λεπτό της ώρας (m/min). Όπου: d, η αρχική διάμετρος του εργοτεμαχίου σε (mm) και n, ο αριθμός στροφών της ατράκτου ανά λεπτό (rpm). Η πρόωση είναι η μετατόπιση του κοπτικού εργαλείου ανά στροφή της ατράκτου κατά τη διεύθυνση του άξονα περιστροφής, όσον αφορά τη διαμήκη τόρνευση, και κατά τη διεύθυνση κάθετα του άξονα περιστροφής, αντίστοιχα για εγκάρσια τόρνευση, του κατεργαζόμενου τεμαχίου. Συμβολίζεται με το γράμμα s και εκφράζεται σε χιλιοστά ανά στροφή της ατράκτου (mm/rev). Το βάθος κοπής είναι το βάθος διείσδυσης του κοπτικού εργαλείου μέσα στο κατεργαζόμενο τεμάχιο, όπως φαίνεται και στην εικόνα 1.1. Συμβολίζεται με το γράμμα α και εκφράζεται σε χιλιοστά (mm). [4] 3

15 Εικόνα 1.5 Πρόωση και βάθος κοπής κατά την τόρνευση. [4] Από τα παραπάνω μεγέθη εξαρτώνται κατά κύριο λόγο: Η ποιότητα της κατεργασμένης επιφάνειας, ο χρόνος κατεργασίας, οι αναπτυσσόμενες δυνάμεις και η καταναλισκόμενη ισχύς κοπής και η διάρκεια ζωής του κοπτικού εργαλειού. [3] Ένα άλλο μέγεθος που πρέπει να αναφερθεί είναι η ταχύτητα προώσεως που είναι η συνολική μετατόπιση του εργαλείου παράλληλα κατά τον άξονα μετακίνησής του, σε ένα λεπτό. Συμβολίζεται με το γράμμα S και εκφράζεται σε mm/min. Σύμφωνα με τα προηγούμενα, αφού σε μια στροφή το εργαλείο μετατοπίζεται κατά την πρόωση s, σε ένα λεπτό της ώρας που πραγματοποιούνται n στροφές, θα μετακινηθεί συνολικά: Έστω ότι τορνεύεται ένα κομμάτι με μήκος l (mm), πρόωση s (mm/rev) και στροφές n (rpm). Το κοπτικό εργαλείο του τόρνου, αφού σε μία στροφή μετατοπίζεται κατά s, σε n στροφές που εκτελεί σε ένα λεπτό, θα προχωρήσει κατά (ταχύτητα προώσεως). Αν t λεπτά είναι ο χρόνος τορνεύσεως για το μήκος l, η μετατόπιση σε t λεπτά θα είναι: Ο παραπάνω χρόνος είναι ο καθαρός χρόνος κοπής. Ο πίνακας 1.1 δίνει ενδεικτικές τιμές της ταχύτητας κοπής, για εκχόνδριση με κοπτικό εργαλείο από ταχυχάλυβα και σκληρομέταλλο αναλόγως με την διάρκεια ζωής του καθενός (π.χ. για διάρκεια ζωής κοπτικού εργαλείου 60 min θα ισχύει αντίστοιχα, ταχύτητα κοπής U60). Επίσης, στον πίνακα 1.2 δίνονται ενδεικτικές τιμές 4

16 προώσεως και βάθους κοπής για εκχόνδριση και αποπεράτωση. Για τη συγκράτηση των τεμαχίων με τον κεντροφορέα απαιτείται διάνοιξη κεντρότρυπας. Ο πίνακας 1.3 δίνει πληροφορίες για την επιλογή του κατάλληλου κεντροτρύπανου σε συνάρτηση με τη διάμετρο του άξονα. Τέλος, με τη βοήθεια του πίνακα 1.4 γίνεται επιλογή πρόωσης ή έχοντας γνωστή την πρόωση βρίσκεται η ταχύτητα περιστροφής που θα έχει το κατεργαζόμενο τεμάχιο. Πίνακας 1.1 Ενδεικτικές τιμές των ταχυτήτων κοπής, και για εκχόνδριση με Υλικό κατεργαζόμενου τεμαχίου σκληρομέταλλα (P10, P20, P30) και ταχυχάλυβα (HSS) [4] Όριο θραύσεως Rm kp/mm² Κοπτικό υλικό U60 m/min U240 m/min U480 m/min Ανθρακούχος χάλυβας C 35 (C: 0,35%) Ανθρακούχος χάλυβας C 45 (C: 0,45%) Ανθρακούχος χάλυβας C 60 (C: 0,60%) Χάλυβας Mn-Si (37 Mn Si5) Χάλυβας Cr-Mo (24 Cr Mo 4) P P P HSS P P P HSS P P P HSS P P P HSS P P P HSS

17 Χάλυβας ενανθρακώσεως Χυτοσίδηρος (GG 18) Χυτοσίδηρος (GG 26) Χαλκός Μπρούτζος Χυτός μπρούτζος Κράμα Al Κράμα Al-Si ~ 26 P P P HSS K SS K HSS K HSS K HSS K HSS K HSS K HSS Πίνακας 1.2 Ενδεικτικά όρια διακυμάνσεως της προώσεως και βάθους για εκχόνδριση και αποπεράτωση [4] Χαρακτηριστικά κοπής Είδη τόρνευσης Εκχόνδριση Αποπεράτωση Βάθος κοπής α mm , Πρόωση s mm/rev 0, , ,21 6

18 Πίνακας 1.3 Διαστάσεις οπών από κεντροτρύπανα [4] Διάμετρος εργοτεμαχίου D Διάμετρος κεντροτρύπανου d1 d2 d3 d4 d5 t ελαχ t1 ελαχ α α1 b b1 Από 0 έως και 4 0,5 1, , Πάνω από 4 έως και 6 0,8 1, ,5-2, ,12 3,15 4,5 5 1,9 2,2 3 3,5 0,3 0,4 Πάνω από 6 έως και 10 1,25 2,65 4 5,3 6 2,3 2,7 4 4,5 0,4 0,6 1,6 3,35 5 6,3 7,1 2,9 3,4 5 5,5 0,5 0,7 Πάνω από 10 έως και ,25 6,3 7,5 8,5 3,7 4,3 6 6,6 0,6 0,9 2,5 5, ,6 5,4 7 8,3 0,8 0,9 Πάνω από 25 έως και 63 3,15 6, ,2 12,5 5,9 6, ,9 1,1 4 8,5 12, ,4 8, ,7 1,2 1,7 Πάνω από 63 έως και , ,2 10, ,6 1,4 1,7 6,3 13, , ,5 12, ,6 2,3 Πάνω από 100 έως και , ,5 14,8 16, , , , ,4 20, ,9 Πίνακας 1.4 Συνιστώμενες τιμές πρόωσης [3] Υλικό τεμαχίου Όριο θραύσεως Rm kp/mm² Σκληρομέταλλα Σκληρομέταλλα s (mm/rev) s (mm/rev) 0,1 0,2 0,4 0,8 1,6 0,2 0,4 0,8 1,6 3,2 U240 (m/min) U60 (m/min) 7

19 Ανθρακούχοι χάλυβες έως P P P P P P P P P P P P P P P P10 Κραματούχοι χάλυβες P , P30 Ανοξείδωτοι χάλυβες P P ,5 5, P P10 Χυτοχάλυβες P P30 Φαιός χυτοσίδηρος έως 200 HB K K ,5 άνω 200 ΗΒ K ,1 4,8 K05 Μαλακτοποιήμενος K10 8

20 χυτοσίδηρος P P20 Κράματα αλουμινίου έως 9% Si άνω 9% Si Κράματα μαγνησίου K K K Ορείχαλκος K K Χυτό κρατέρωμα K K10 Πλαστικές ύλες K Άσκηση 1 η : Κατασκευή άξονα με διαβαθμίσεις Σκοπός Ο σκοπός της παρούσας άσκησης είναι η παρουσίαση κάποιων από τις δυνατότητες κατεργασιών του τόρνου και συγκεκριμένα η απόκτηση ικανοτήτων και γνώσεων σε θέματα που αφορούν την κατά μήκος και εγκάρσια τόρνευση με αυτόματη πρόωση καθώς και την διάνοιξη οπών με κεντροτρύπανο Απαιτούμενα υλικά Άξονας Ø 75 με μήκος 154 mm και υλικό από σχετικά μαλακό χάλυβα C45 αντοχής σε θραύση ίση με Rm= 66 kp/mm Απαιτούμενα εργαλεία και όργανα μέτρησης Κοπτικό εργαλείο εκχόνδρισης P30 με χρόνο ζωής εργαλείου τουλάχιστον 4 ώρες (240 min), κοπτικό εργαλείο αποπεράτωσης P20 με χρόνο ζωής εργαλείου τουλάχιστον 4 ώρες (240 min), προσθήκες, 9

21 παχύμετρο, μικρόμετρα mm, mm και κεντροτρύπανο Ø 5 mm Μέτρα ασφαλείας Για τη χρήση του τόρνου θα πρέπει να τηρούνται κάποιοι βασικοί κανόνες ασφαλείας, οι οποίοι είναι οι εξής: η χρήση προστατευτικών γυαλιών για την προστασία των ματιών από τα απόβλιττα (γρέζια) είναι απαραίτητη, ο χειριστής οφείλει να μη φοράει ευρύχωρα ρούχα ή διάφορα αντικείμενα που θα μπορούσαν να συλληφθούν από τα κινούμενα μέρη της εργαλειομηχανής, να μην απομακρύνονται τα απόβλιττα (γρέζια) με τα χέρια αλλά με ειδική βούρτσα και μόνο όταν βρίσκεται εκτός λειτουργίας η εργαλειομηχανή, να μην πραγματοποιούνται μετρήσεις μήκους ή διαμέτρου με μετρητικό όργανο όταν το αντικείμενο περιστρέφεται, να μην πραγματοποιούνται αλλαγές στροφών κύριας κίνησης, όταν περιστρέφεται η άτρακτος, να μην ακινητοποιείται το τσοκ με το χέρι, το κατεργαζόμενο τεμάχιο πρέπει να στερεώνεται στο τσοκ κεντραρισμένο και με ασφάλεια και τέλος, το κλειδί του τσοκ πρέπει να απομακρύνεται από το τσοκ μετά τη στερέωση του κατεργαζόμενου τεμαχίου Κατασκευαστικά σχέδια Παρακάτω απεικονίζονται τα σχέδια με τις διαστάσεις του δοκιμίου όπως αρχικά παραλαμβάνεται και όπως θα γίνει ύστερα από την κατεργασία στον τόρνο. Εικόνα 1.6 Κατασκευαστικό σχέδιο άξονα με αρχικές διαστάσεις 10

22 Εικόνα 1.7 Κατασκευαστικό σχέδιο άξονα με διαβαθμίσεις Εικόνα 1.8 Πίνακας τόρνου εταιρίας Emco, μοντέλο Maximat V13 που βρίσκεται στη θέση Νο.1 στο μηχανολογικό εργαστήριο ΙΙ. 1) Στροφές κύριας ατράκτου, 2) Πρόωση κατά μήκος της ατράκτου, 3) Πρόωση εγκάρσια της ατράκτου Παραδείγματα πράξεων Για υλικό από σχετικά μαλακό χάλυβα C45 αντοχής σε θραύση ίση με Rm= 66 kp/mm 2 και κοπτικό υλικό P30 με χρόνο ζωής τουλάχιστον 4 ώρες άρα, θα επιλεγεί ταχύτητα κοπής για εκχόνδριση προσώπου από πίνακα 1.1 U=65 m/min, ενώ 11

23 για αποπεράτωση η ταχύτητα κοπής με κοπτικό εργαλείο P20 λήφθηκε από τον πίνακα 1.4 έχοντας γνωστή την πρόωση που θα χρειαστεί και είναι U= 122 m/min. Εκχόνδριση: Αποπεράτωση: Από εικόνα 1.4 επιλέγουμε για εκχόνδριση, ενώ για αποπεράτωση Η πρόωση s για εκχόνδριση προσώπου λήφθηκε s= 0,3 mm/rev και από την εικόνα 1.4 η πλησιέστερη ήταν s= 0,29 mm/rev, ενώ για αποπεράτωση από τον ίδιο πίνακα s= 0,2 mm/rev και από την εικόνα s= 0,185 mm/rev. Η ταχύτητα πρόωσης της 1 ης και 2 ης φάσης είναι: Εκχόνδριση: Αποπεράτωση: Ο χρόνος κατεργασίας για την 1 η και 2 η φάση είναι: Εκχόνδριση: Αποπεράτωση: Φασεολόγιο 12

24 Φάσεις κατεργασίας Παρατηρήσεις Αρχική διάμετρος mm Τελική διάμετρος mm Αρχικό μήκος mm Τελικό μήκος mm Ταχύτητα κοπής U m/min Στροφές τόρνου n rpm Θεωρητικές Πραγματικές Πρόωση s mm/rev Ταχύτητα πρόωσης S mm/min Βάθος κοπής α mm Αριθμός πάσων Χρόνος κατεργασίας t min Συγκράτηση τεμαχίου στο τσοκ για διάνοιξη κεντρότρυπας Ø5 και εκχόνδρισης προσώπου , ,29 71,05 0,75 1 0,53 Αποπεράτωση , ,185 76,78 0,25 1 0,49 Αντιστροφή τεμαχίου για διάνοιξη κεντρότρυπας Ø5 και εκχόνδρισης προσώπου , ,29 71,05 0,75 1 0,53 13

25 Αποπεράτωση , ,185 76,8 0,25 1 0,49 Συγκράτηση τεμαχίου μεταξύ ποντών και εκχόνδριση 75 70, , ,7 1, ,18 Εκχόνδριση 70,5 64, , , ,22 Αποπεράτωση 64, ,196 81,3 0,25 1 0,37 Αποπεράτωση 70, ,196 81,3 0,25 1 0,49 14

26 Αντιστροφή τεμαχίου/συγκράτηση από Ø64 και εκχόνδριση 70,5 68, , , ,58 Εκχόνδριση 68,5 63, , ,7 2,5 1 0,22 Αποπεράτωση 68, ,196 81,3 0,25 1 0,61 Αποπεράτωση 63, ,196 81,3 0,25 1 0,37 Συνολικός χρόνος κατεργασίας t (min) ,07 15

27 1.4 Άσκηση 2 η : Κατασκευή άξονα με κωνική τόρνευση Σκοπός Ο σκοπός της παρούσας άσκησης είναι η παρουσίαση κάποιων από τις δυνατότητες κατεργασιών του τόρνου και συγκεκριμένα η απόκτηση ικανοτήτων και γνώσεων σε θέματα που αφορούν την κατά μήκος τόρνευση με αυτόματη πρόωση, την κωνική τόρνευση με χειροκίνητη πρόωση καθώς και την διάνοιξη οπών με κεντροτρύπανο Απαιτούμενα υλικά Άξονας Ø 35 με μήκος 80 mm και υλικό από μαλακό χάλυβα C45 αντοχής σε θραύση ίση με Rm= 66 kp/mm Απαιτούμενα εργαλεία και όργανα μέτρησης Κοπτικό εργαλείο εκχόνδρισης P30 με χρόνο ζωής εργαλείου τουλάχιστον 4 ώρες (240 min), κοπτικό εργαλείο αποπεράτωσης P20 με χρόνο ζωής εργαλείου τουλάχιστον 4 ώρες (240 min), προσθήκες, παχύμετρο, μικρόμετρο mm, mm και κεντροτρύπανο Ø 3,15 mm Μέτρα ασφαλείας Για τη χρήση του τόρνου θα πρέπει να τηρούνται κάποιοι βασικοί κανόνες ασφαλείας, οι οποίοι είναι οι εξής: η χρήση προστατευτικών γυαλιών για την προστασία των ματιών από τα απόβλιττα (γρέζια) είναι απαραίτητη, ο χειριστής οφείλει να μη φοράει ευρύχωρα ρούχα ή διάφορα αντικείμενα που θα μπορούσαν να συλληφθούν από τα κινούμενα μέρη της εργαλειομηχανής, να μην απομακρύνονται τα απόβλιττα (γρέζια) με τα χέρια αλλά με ειδική βούρτσα και μόνο όταν βρίσκεται εκτός λειτουργίας η εργαλειομηχανή, να μην πραγματοποιούνται μετρήσεις μήκους ή διαμέτρου με μετρητικό όργανο όταν το αντικείμενο περιστρέφεται, 16

28 να μην πραγματοποιούνται αλλαγές στροφών κύριας κίνησης, όταν περιστρέφεται η άτρακτος, να μην ακινητοποιείται το τσοκ με το χέρι, το κατεργαζόμενο τεμάχιο πρέπει να στερεώνεται στο τσοκ κεντραρισμένο και με ασφάλεια και τέλος, το κλειδί του τσοκ πρέπει να απομακρύνεται από το τσοκ μετά τη στερέωση του κατεργαζόμενου τεμαχίου Κατασκευαστικά σχέδια Παρακάτω απεικονίζονται τα σχέδια με τις διαστάσεις του δοκιμίου όπως αρχικά παραλαμβάνεται και όπως θα γίνει ύστερα από την κατεργασία στον τόρνο. Εικόνα 1.9 Κατασκευαστικό σχέδιο άξονα με αρχικές διαστάσεις Εικόνα 1.10 Κατασκευαστικό σχέδιο άξονα με κωνική πλευρά Παραδείγματα πράξεων Για υλικό από σχετικά μαλακό χάλυβα C45 αντοχής σε θραύση ίση με Rm= 66 kp/mm 2 και κοπτικό υλικό P30 με χρόνο ζωής τουλάχιστον 4 ώρες άρα, θα επιλεγεί ταχύτητα κοπής για εκχόνδριση προσώπου από πίνακα 1.1 U=65 m/min, ενώ για αποπεράτωση η ταχύτητα κοπής με κοπτικό εργαλείο P20 λήφθηκε από τον πίνακα 1.4 έχοντας γνωστή την πρόωση που θα χρειαστεί και είναι U= 122 m/min. Εκχόνδριση (3 η φάση): 17

29 Αποπεράτωση (5 η φάση): Από εικόνα 1.4 θα επιλεγεί για εκχόνδριση, ενώ για αποπεράτωση στην 5 η φάση. Η πρόωση s από πίνακα 1.2 για εκχόνδριση λήφθηκε s= 0,6 mm/rev και από την εικόνα 1.4 η πλησιέστερη ήταν s= 0,562 mm/rev, ενώ για αποπεράτωση στην 5 η φάση από τον ίδιο πίνακα s= 0,2 mm/rev και από την εικόνα s= 0,196 mm/rev. Η ταχύτητα πρόωσης είναι: Εκχόνδριση (3 η φάση): Αποπεράτωση (5 η φάση): Ο χρόνος κατεργασίας είναι: Εκχόνδριση (3 η φάση): Αποπεράτωση (5 η φάση): Οι υπολογισμοί για την κωνική τόρνευση του παρακάτω πίνακα είναι οι εξής: Γωνία απόκλισης του εργαλειοφορείου από τον άξονα περιστροφής της ατράκτου 1 ος υπολογισμός πλευρών (προσκείμενης και υποτείνουσας) 2 ος υπολογισμός πλευρών (προσκείμενης και υποτείνουσας) Φασεολόγιο 18

30 Φάσεις κατεργασίας Παρατηρήσεις Αρχική διάμετρος mm Τελική διάμετρος mm Αρχικό μήκος mm Μήκος προσκείμενης mm Μήκος υποτείνουσας mm Ταχύτητα κοπής U m/min Στροφές τόρνου n rpm Θεωρητικές Πραγματικές Πρόωση s mm/rev Θεωρητική Πραγματική Ταχύτητα πρόωσης S mm/min Βάθος κοπής α mm Αριθμός πάσων Χρόνος κατεργασίας t min Συγκράτηση τεμαχίου στο τσοκ για διάνοιξη κεντρότρυπας Ø3, Αντιστροφή τεμαχίου για διάνοιξη κεντρότρυπας Ø3,14 Συγκράτηση τεμαχίου με τσοκ και υποστήριξη με πόντα και εκχόνδριση , , ,75 1 0,257 Εκχόνδριση 33, , ,25 1 0,129 19

31 Αποπεράτωση 33, , ,25 1 0,219 Εκχόνδριση 29 24, , ,25 1 0,013 Αποπεράτωση 24, , ,25 1 0,022 Συνολικός χρόνος κατεργασίας t (min) Γύρισμα εργαλειοφορείου 5,7 για κωνική τόρνευση 29 27,75-6,25 6, ,562 0, , ,023 27,75 26,5-12,5 12, ,562 0, , ,046 26,5 25,25-18,75 18, ,562 0, , ,069 25, , ,196 0, , ,156 0,932 20

32 1.5 Είδη φρεζαρίσματος Το φρεζάρισμα είναι μια μέθοδος κατεργασίας, η οποία επιτυγχάνεται από ένα περιστρεφόμενο εργαλείο πολλών κοπτικών ακμών. Διακρίνουμε τα είδη φρεζαρίσματος στις ακόλουθες 2 κατηγορίες και είναι οι εξής: 1. Περιφερειακό, όταν ο άξονας του κοπτικού εργαλείου είναι παράλληλος προς το τραπέζι και επίσης διαχωρίζεται σε δυο υποκατηγορίες: ομόρροπο, όταν η κίνηση του τεμαχίου και του κοπτικού εργαλείου είναι προς την ίδια κατεύθυνση και αντίρροπο, όταν η κίνηση του τεμαχίου και του κοπτικού εργαλείου είναι προς την αντίθετη κατεύθυνση. 2. Μετωπικό, όταν ο άξονας του κοπτικού εργαλείου είναι κάθετος προς το τραπέζι. Εικόνα 1.11 Οι δυο κατηγορίες φρεζαρίσματος [6] Εικόνα 1.12 Παραδείγματα περιφερειακού φρεζαρίσματος [6] 21

33 Εικόνα 1.13 Παραδείγματα μετωπικού φρεζαρίσματος [6] Εικόνα 1.14 Υποκατηγορίες περιφερειακού φρεζαρίσματος [6] 1.6 Συνθήκες κατεργασίας κατά το φρεζάρισμα Οι συνθήκες κοπής κατά το φρεζάρισμα είναι: η ταχύτητας κοπής U, η πρόωση ανά οδόντα και το βάθος κοπής α. Η ταχύτητα κοπής U υπολογίζεται ως εξής: Όπου: D, η διάμετρος του κοπτήρα σε mm και n, οι στροφές της ατράκτου σε rpm Η πρόωση ανά οδόντα υπολογίζεται ως εξής: 22

34 Όπου: S, η ταχύτητα προώσεως του τραπεζιού σε mm/min και z, ο αρθιμός οδόντων του κοπτήρα Εικόνα 1.15 Πρόωση και βάθος κοπής κατά το φρεζάρισμα [4] Σύμφωνα με την εικόνα 1.16, κατά το φρεζάρισμα για να εισχωρήσει το κοπτικό εργαλείο στο κατεργαζόμενο τεμάχιο απαιτείται μία διαδρομή, η οποία εξαρτάται από τη διάμετρο D και το βάθος κοπής α και είναι: Στη συνέχεια, χρειάζεται να εκτελέσει μία διαδρομή όσο το μήκος l του τεμαχίου για να ολοκληρωθεί η κατεργασία και η απαιτούμενη διαδρομή του τραπεζιού είναι: Όπου το καθορίζεται ανάλογα με την περίπτωση κοπής και το είδος του κοπτικού εργαλείου και είναι από mm. Ο χρόνος κατεργασίας σύμφωνα και με τα παραπάνω θα είναι: Όπου:, η διαδρομή του τραπεζιού σε mm S, η ταχύτητα προώσεως του τραπεζιού σε mm/min [4] 23

35 Εικόνα 1.16 Απαιτούμενη διαδρομή τραπεζιού φρεζομηχανής για κατεργασία με κυλιδρική φρέζα [4] Η ταχύτητα κοπής U και η πρόωση ανά οδόντα μπορεί να επιλεγεί από τον πίνακα 1.5 για διάφορα είδη κοπτήρων φρεζαρίσματος και για τα πιο συνηθισμένα κατεργαζόμενα υλικά. Η επιλογή αριθμού οδόντων για διάφορα είδη κοπτήρων φρεζομηχανής από υλικό ταχυχάλυβα μπορεί να γίνει από τον πίνακα

36 Πίνακας 1.5 Ενδεικνυόμενες τιμές για την ταχύτητα κοπής U και πρόωση ανά οδόντα σε φρεζάρισμα με κοπτήρες από ταχυχάλυβα ή σκληρομέταλλο [4] Υλικό κατεργαζόμενου τεμαχίου Μέγιστη αντοχή kp/mm² ή Σκληρότητα (ΗΒ) Ταχύτητα κοπής U (m/min) Ταχυχάλυβας Σκληρομέταλλο Κυλινδρικοί και μετωπικοί κοπτήρες Πρόωση ανά οδόντα sz (mm/ οδόντα) Δισκοειδής κοπτήρες Κονδυλοειδής κοπτήρες Κοπτήρες με οπισθοτόρνευση Χάλυβας < ,1... 0,2 0, ,08 0, ,08 0, ,06 [60, 80) , ,16 0, ,06 0, ,06 0, ,05 Χυτοχάλυβας < , ,1 0, ,05 0, ,04 0, ,04 Χυτοσίδηρος < , ,25 0, ,1 0, ,1 0, ,08 > ,1... 0,2 0, ,06 0, ,06 0, ,05 Χαλκός ,2... 0,25 0, ,1 0, ,08 0, ,08 Ορείχαλκος, Μπρούτζος, Ψαθυρά υλικά ,2... 0,3 0, ,09 0, ,07 0, ,08 Συνεκτικά υλικά , ,2 0, ,06 0, ,06 0, ,06 Αλουμίνιο μαλακό , ,2 0, ,08 0, ,09 0, ,07 Αλουμίνιο σκληρό ,1... 0,16 0, ,06 0, ,08 0, ,06 Κράματα ψευδαργύρου ,2... 0,3 0, ,08 0, ,08 0, ,08 25

37 Πίνακας 1.6 Επιλογή αριθμού οδόντων σε τυποποιήμενα κοπτικά εργαλεία φρέζομηχανής από ταχυχάλυβα [4] Τυποποίηση κοπτικών εργαλείων Μορφή κοπτικού εργαλείου Κατηγορία σκληρότητας κοπτήρα D= Κυλινδρικοί κοπτήρες DIN 884 και DIN 1892 Κυλινδρικοί/ Μετωπικοί κοπτήρες DIN 1880 Γωνιακοί κοπτήρες DIN 842 Δισκοειδείς κοπτήρες DIN 885 και DIN 1891 Ν z1= Η z2= W z3= Ν z1= Η z2= W z3= Ν z1= z1= N z2= H z3= W z1=

38 z2= Κυλινδρικοί ελικοειδείς κοπτήρες για οδοντωτούς τροχούς DIN 8002 Κονδυλοειδείς κοπτήρες DIN 844 και DIN 845 Κονδυλοειδείς κοπτήρες για σφηναύλακες DIN 326 και DIN 327 Κονδυλοειδείς κοπτήρες για αυλάκια DIN 851 N D= Ν z1= Η z2= W z2= N z1= D= 12, N Κοπτήρες τύπου Ν: για μαλακούς και ημίσκληρους χάλυβες μέχρι 80 kp/mm 2, Η: για πολύ σκληρά και συνεκτικά υλικά, W: για πολύ μαλακά και συνεκτικά υλικά d1: εξωτερική διάμετρος κοπτικού εργαλείου και όπου z1, z2, z3 αριθμοί οδόντων για N, H και W αντίστοιχα. 27

39 1.7 Άσκηση 1 η : Κατασκευή τεμαχίου με αυλακώσεις και λοξοτμήσεις Σκοπός Ο σκοπός της παρούσας άσκησης είναι η παρουσίαση κάποιων από τις δυνατότητες κατεργασιών της φρεζομηχανής και συγκεκριμένα η απόκτηση ικανοτήτων και γνώσεων όσον αφορά την επιλογή του κοπτικού εργαλείου που θα χρησιμοποιηθεί και τις συνθήκες κατεργασίας που θα πραγματοποιηθούν κατά το περιφερειακό φρεζάρισμα Απαιτούμενα υλικά Τεμάχιο ορθογωνικών διαστάσεων 69x68x65 mm και υλικό από χάλυβα ποιότητας S235JR και αντοχής σε εφελκυσμό ίση με Rm= 50 kp/mm² Απαιτούμενα εργαλεία και όργανα μέτρησης Κυλινδρικός κοπτήρας με τυποποίηση κατά DIN 884, δισκοειδής κοπτήρας με τυποποίηση κατά DIN 885 Α, γωνιακός κοπτήρας με τυποποίηση κατά DIN 842, παχύμετρο και μέγγενη συγκρατήσεως του τεμαχίου Μέτρα ασφαλείας Για τη χρήση της φρεζομηχανής θα πρέπει να τηρούνται κάποιοι βασικοί κανόνες ασφαλείας, οι οποίοι είναι οι εξής: η χρήση προστατευτικών γυαλιών για την προστασία των ματιών από τα απόβλιττα (γρέζια) είναι απαραίτητη, ο χειριστής οφείλει να μη φοράει ευρύχωρα ρούχα ή διάφορα αντικείμενα που θα μπορούσαν να συλληφθούν από τα κινούμενα μέρη της εργαλειομηχανής, να μην απομακρύνονται τα απόβλιττα (γρέζια) με τα χέρια αλλά με ειδική βούρτσα και μόνο όταν είναι εκτός λειτουργίας, απαραίτητη χρήση προστατευτικών γαντιών, να μην πραγματοποιούνται μετρήσεις μήκους ή διαμέτρου με μετρητικό όργανο όταν το αντικείμενο περιστρέφεται, 28

40 να μην πραγματοποιούνται αλλαγές στροφών κύριας κίνησης, όταν περιστρέφεται η άτρακτος, το κατεργαζόμενο τεμάχιο πρέπει να στερεώνεται στη μέγγενη κεντραρισμένο και με ασφάλεια και τέλος, το περικόχλιο της ατράκτου της εργαλειομηχανής θα πρέπει να είναι καλά σφιγμένο Κατασκευαστικά σχέδια Παρακάτω απεικονίζονται τα σχέδια με τις διαστάσεις του τεμαχίου όπως ήταν αρχικά και όπως θα γίνει ύστερα από την κατεργασία στη φρεζομηχανή. Εικόνα 1.17 Κατασκευαστικό σχέδιο τεμαχίου προς κατεργασία με αρχικές διαστάσεις Εικόνα 1.18 Κατασκευαστικό σχέδιο τεμαχίου με αυλακώσεις και λοξοτμήσεις 29

41 Εικόνα 1.19 Επιλογέας στροφών ατράκτου φρεζομηχανής εταιρείας Strigon, τύπου ΜΕ-250 που βρίσκεται στη θέση Νο.4 στο μηχανολογικό εργαστήριο ΙΙ Εικόνα 1.20 Επιλογέας ταχυτήτων προώσεως φρεζομηχανής εταιρίας Strigon, τύπου ΜΕ-250 που βρίσκεται στη θέση Νο.4 στο μηχανολογικό εργαστήριο ΙΙ 30

42 Πίνακας 1.7 Κοπτικά εργαλεία που επιλέχθηκαν για την διεκπαιρέωση της άσκησης της Στοιχεία κοπτήρα DIN 884 D= 63 d= 27 L= 70 Z1= 8 DIN 885 Α D= 80 d= 27 L= 14 Z1= 14 DIN 842 D= 63 d= 16 L= 18 Z1= 18 φρεζομηχανής Εικόνα και περιγραφή κοπτήρα Κυλινδρικός Δισκοειδής Γωνιακός Παραδείγματα πράξεων Για την 1 η φάση κατεργασίας, έχουμε: Για υλικό από χάλυβα αντοχής Rm= 50 kp/mm 2 και κοπτικό εργαλείο κυλινδρικό κοπτήρα από ταχυχάλυβα κατά DIN 884. Ο τύπος του κοπτικού εργαλείου θα είναι Ν, ο οποίος χρησιμοποιείται για μαλακούς και ημίσκληρους χάλυβες αντοχής μέχρι 80 kp/mm 2. Έχοντας τα παραπάνω στοιχεία με βάση τον πίνακα 1.5 λήφθηκαν η ταχύτητα κοπής για εκχόνδριση U= 16 m/min και για αποπεράτωση U= 22 m/min. Εκχόνδριση: Αποπεράτωση: Οι πραγματικές στροφές της εργαλειοφόρου ατράκτου επιλέγονται από την εικόνα 1.19 (εξωτερική σειρά τιμών) και είναι οι πλησιέστερες διαθέσιμες δηλαδή για εκχόνδριση, ενώ για αποπεράτωση. Η πρόωση ανά οδόντα επιλέγεται από τον πίνακα 1.5 για τον προαναφερθέντα κοπτήρα και υλικό τεμαχίου και είναι για εκχόνδριση, ενώ για αποπεράτωση 31

43 Η θεωρητική ταχύτητα πρόωσης υπολογίζεται ως εξής: Εκχόνδριση: Αποπεράτωση: Η πραγματική ταχύτητα πρόωσης προκύπτει από την εικόνα 1.20 και είναι για εκχόνδριση, ενώ για αποπεράτωση Το μήκος κατεργασίας υπολογίζεται ως εξής: Εκχόνδριση: Εκχόνδριση: Αποπεράτωση: Ο καθαρός χρόνος κατεργασίας t υπολογίζεται ως εξής: Εκχόνδριση: Εκχόνδριση: Αποπεράτωση: Για την 7 η φάση κατεργασίας, έχουμε: Στην αλλαγή του κοπτικού εργαλείου για να δημιουργηθεί το αυλάκι με το δισκοειδή κοπτήρα κατά DIN 885 Α υπήρξε μία μετατόπιση της τράπεζας, η οποία συμπεριλάμβανε και το πλάτος του κοπτικού εργαλείου. Αυτή η μετατόπιση υπολογίζεται ως εξής: Μετατόπιση τράπεζας= L+10 mm=14+10=24 mm Για την 10 η φάση κατεργασίας, έχουμε: Για την λοξότμηση με το κοπτικό εργαλείο κατά DIN 842 με γωνία κοπής 45 και γνωρίζοντας ότι θα κατεργαστούμε 8 mm προς τα κάτω, οι πλευρές θα είναι: Φασεολόγιο 32

44 Φάση κατεργασίας Παρατηρήσεις Αρχική διάσταση mm Τελική διάσταση mm Μήκος κατεργασίας τεμαχίου l mm Στοιχεία κοπτήρα Μετατόπιση τράπεζας mm Ταχύτητα κοπής U m/min Στροφές φρέζας n rpm Θεωρητικές nθεωρ Πραγματικές nπραγμ Πρόωση ανά οδόντα Sz mm/οδόντα Ταχύτητα προώσεως S mm/min Θεωρητικές Sθεωρ Πραγματικές Sπραγμ Βάθος κοπής mm Αριθμός πάσων Μήκος κατεργασίας L' mm Χρόνος κατεργασίας t min Συγκράτηση στη μέγγενη και εκχόνδριση ,2 68 DIN 884 D= 63 d= 27 L= ,8 71 0,2 113, ,0 1, ,8 71 0,2 113, ,8 1 80,5 0,80 Αποπεράτωση 59,2 59 Z1= ,2 90 0, ,2 1 73,5 1,17 Συγκράτηση από την απέναντι πλευρά και εκχόνδριση ,2 68 DIN 884 D= 63 d= 27 L= ,8 71 0,2 113, ,0 1, ,8 71 0,2 113, ,8 1 77,1 0,77 Αποπεράτωση 54,2 54 Z1= ,2 90 0, ,2 1 73,5 1,17 33

45 Συγκράτηση στη μέγγενη και εκχόνδριση της πλευράς 68 mm ,2 54 DIN 884 D= 63 d= 27 L= ,8 71 0,2 113, ,0 0, ,8 71 0,2 113, ,8 1 66,5 0,66 Αποπεράτωση 64,2 64 Z1= ,2 90 0, ,2 1 59,5 0,95 Συγκράτηση από την απέναντι πλευρά και εκχόνδριση ,2 54 DIN 884 D= 63 d= 27 L= ,8 71 0,2 113, ,0 0, ,8 71 0,2 113, ,8 1 63,1 0,63 Αποπεράτωση 61,2 61 Z1= ,2 90 0, ,2 1 59,5 0,95 Συγκράτηση στη μέγγενη και εκχόνδριση της πλευράς 69 mm ,2 54 DIN 884 D= 63 d= 27 L= ,8 71 0,2 113, ,0 1, ,8 71 0,2 113, ,8 1 77,1 0,77 Αποπεράτωση 64,2 64 Z1= ,2 90 0, ,2 1 73,5 1,17 34

46 Συγκράτηση από την απέναντι πλευρά και εκχόνδριση ,2 54 DIN 884 D= 63 d= 27 L= ,8 71 0,2 113, ,0 1, ,8 71 0,2 113, ,8 1 66,5 0,66 Αποπεράτωση 58,2 58 Z1= ,2 90 0, ,2 1 59,5 0,95 Αλλαγή κοπτικού εργαλείου (δισκοειδής κοπτήρας) / δημιουργία αυλακιού και εκχόνδριση ,2 54 DIN 885 A D= 80 d= 27 L= ,7 56 0,08 62, ,5 5, ,7 56 0,08 62, ,8 1 67,9 1,36 Αποπεράτωση 48,2 48 Z1= ,5 71 0,06 59, ,2 1 60,0 1,20 Δημιουργία διπλανού αυλακιού και εκχόνδριση ,2 54 DIN 885 A D= 80 d= 27 L= ,7 56 0,08 62, ,5 5, ,7 56 0,08 62, ,8 1 67,9 1,36 Αποπεράτωση 48,2 48 Z1= ,5 71 0,06 59, ,2 1 60,0 1,20 35

47 Αντιστροφή τεμαχίου/ συγκράτηση στη μέγγενη/ δημιουργία αυλακιού και εκχόνδριση ,2 61 DIN 885 A D= 80 d= 27 L= ,7 56 0,08 62, ,5 4, ,7 56 0,08 62, ,8 1 74,9 1,50 Αποπεράτωση 50,2 50 Z1= ,5 71 0,06 59, ,2 1 67,0 1,34 Αλλαγή κοπτικού εργαλείου (γωνιακός κοπτήρας) / δημιουργία λοξότμησης 45 (εκχόνδριση) ,2 61 DIN 842 D= 63 d= 16 L= ,8 71 0,08 102, ,0 2, ,8 71 0,08 102, ,8 1 73,5 0,73 Αποπεράτωση 50,2 50 Z1= ,2 90 0,06 97,2 80 0,2 1 66,5 0,83 Λοξότμηση απέναντι πλευράς (εκχόνδριση) ,2 61 DIN 842 D= 63 d= 16 L= ,8 71 0,08 102, ,0 2, ,8 71 0,08 102, ,8 1 73,5 0,73 Αποπεράτωση 50,2 50 Z1= ,2 90 0,06 97,2 80 0,2 1 66,5 0,83 36

48 Συνολικός χρόνος κατεργασίας t min 48,92 37

49 Κεφάλαιο 2 Συντήρηση εργαλειομηχανών 2.1 Γενικά Όπως είναι γνωστό, οι εργαλειομηχανές αποτελούνται από σταθερά, περιστρεφόμενα ή παλινδρομούντα μέρη και οι διάφορες κινήσεις σε αυτές γίνονται συνήθως με συνδυασμούς μηχανικών, ηλεκτρικών, υδραυλικών και πνευματικών συστημάτων. Η σχετική όμως κίνηση επιφανειών της εργαλειομηχανής που τρίβονται προξενεί, με την πάροδο του χρόνου, φθορά με συνέπεια αρχικά μεν μείωση της ποιοτικής τους ικανότητας και τελικά την ακαταλληλότητα τους για εργασία. Εξάλλου η αστοχία μιας εργαλειομηχανής, πέρα από τη φθορά της, μπορεί να οφείλεται και σε ξαφνική βλάβη ή καταστροφή κάποιου (ή κάποιων) εξαρτήματός της στο αρχικό στάδιο λειτουργίας της, λόγω ελαττωματικού υλικού κατασκευής ή αργότερα από κόπωση (καταπόνηση επί μακρό χρόνο με μεταβαλλόμενα φορτία). Έτσι, για να διατηρείται η εργαλειομηχανή συνεχώς σε κατάσταση ετοιμότητας για εργασία και, όσο το δυνατό, επί μακρότερο χρόνο σε κατάσταση κανονικής εργασίας ή να έχει, όπως λέμε, μακρότερη ωφέλιμη ζωή ( δηλαδή να εργάζεται με ικανοποιητική ακρίβεια και ρυθμό αφαιρέσεως υλικού), θα πρέπει να λαμβάνονται μέτρα, ώστε από το ένα μέρος να περιορίζεται η φθορά των τριβόμενων μερών της και από το άλλο να αποφεύγονται διακοπές στη λειτουργία της (άρα και στην παραγωγή) λόγω κάποιας απρόβλεπτης βλάβης και όταν η εργαλειομηχανή τεθεί εκτός λειτουργίας εξαιτίας βλάβης, τότε θα πρέπει γρήγορα και προγραμματισμένα να επισκευάζεται. Όλα αυτά επιτυγχάνονται με ενδεδειγμένη για κάθε εργαλειομηχανή συντήρηση, που περιλαμβάνει ένα σύνολο από εργασίες απαραίτητες για την επίτευξη του σκοπού της, όπως μόλις περιγράφηκε. [10] Εδώ πρέπει να τονιστεί ότι, εκτός από τη συντήρηση και η καλή εκπαίδευση του τεχνίτη και εργοδηγού στη σωστή χρήση της εργαλειομηχανής αποτελεί ένα σοβαρό στοιχείο για την αποδοτική της λειτουργία. Και μάλιστα η εκπαίδευση αυτή θα πρέπει να είναι συνεχιζόμενη για να καλύπτει τυχόν νέου τύπου εργαλειομηχανές και ιδιαίτερα νεώτερου τύπου συστήματα ελέγχου (στα συστήματα ελέγχου 38

50 παρουσιάζονται συχνές αλλαγές και εξελίξεις). Πλήρεις οδηγίες για την εγκατάσταση, τη λειτουργία και τη συντήρηση κάθε εργαλειομηχανής δίνονται στο εγχειρίδιο λειτουργίας και συντήρησης της εργαλειομηχανής που εκδίδει ο κατασκευαστής της και το οποίο συνοδεύει την εργαλειομηχανή. Καλό θα είναι, αν το εγχειρίδιο αυτό δεν είναι γραμμένο στην ελληνική, αλλά σε άλλη γλώσσα, να μεταφράζεται είτε αυτούσιο είτε κατά τα πιο σπουδαία του μέρη. Τις εργασίες συντήρησης των εργαλειομηχανών (όπως και άλλων ακόμα μηχανών, οχημάτων, εγκαταστάσεων κλπ), μπορούμε να τις διακρίνουμε σε: προληπτικής συντήρησης, συντήρησης ως τη βλάβη ή εργασίες επισκευής και προβλεπτικής συντήρησης [10] 2.2 Η προληπτική συντήρηση των εργαλειομηχανών Γενικά Η προληπτική συντήρηση των εργαλειομηχανών περιλαμβάνει όλες εκείνες τις εργασίες που είναι απαραίτητες, για να: περιορίζονται, όσο γίνεται, οι φθορές τους με κατάλληλη λίπανση και διατηρούνται πάντοτε σε κατάσταση λειτουργίας με επιθεώρηση όλων των μερών και εξαρτημάτων τους για την πρόληψη κάθε ενδεχόμενης βλάβης (επισήμανση κάθε αρχόμενης φθοράς ή ανωμαλίας σε τρόπο, ώστε αυτή να μην προχωρήσει και επιφέρει σοβαρή βλάβη στην εργαλειομηχανή) και με έγκαιρο προγραμματισμό των επισκευών τους προτού σταματήσουν να λειτουργούν. Οι δραστηριότητες αυτές της προληπτικής συντήρησης είναι ιδιαίτερης σημασίας. Με σχολαστική τήρηση των κανόνων της προληπτικής συντήρησης μειώνονται σημαντικά οι ανάγκες για επισκευές των εργαλειομηχανών, επιμηκύνεται η ωφέλιμη ζωή τους και μειώνεται γενικά το κόστος για τη συντήρησή τους. [10] Για να γίνει πιο αποτελεσματική, είναι δυνατό η προληπτική συντήρηση των εργαλειομηχανών να κλιμακωθεί ως: ημερήσια συντήρηση, ως εβδομαδιαία, μηνιαία, 39

51 τριμηνιαία, εξαμηνιαία ή ως ετήσια. Είναι αυτονόητο ότι για καθένα από τα είδη αυτά προληπτικής συντήρησης που θεωρούμε σκόπιμο και αποφασίζουμε να το εφαρμόσουμε, θα πρέπει να καταρτισθούν λεπτομερείς οδηγίες εκτελέσεώς του. Παρακάτω δίνονται ενδεικτικά πληροφορίες για την εκτέλεση της ημερήσιας και της τριμηνιαίας προληπτικής συντήρησης των εργαλειομηχανών, οι οποίες θεωρούνται και πιο σημαντικές Εργασίες ημερήσιας προληπτικής συντήρησης Εκτελούνται συνήθως μετά το πέρας της εργασίας από το χειριστή της εργαλειομηχανής κάθε εργάσιμη μέρα και περιλαμβάνουν: Επιθεώρηση της εργαλειομηχανής. Αυτό αποβλέπει στη διαπίστωση τυχόν φθορών που αρχίζουν και γενικά κάθε αποκλίσεως από ό,τι ονομάζεται κατάσταση κανονικής εμφανίσεως και λειτουργίας μιας εργαλειομηχανής. Κρίνεται ότι η επιθεώρηση αυτή θα πρέπει οπωσδήποτε να γίνεται με βάση έντυπες οδηγίες, που συντάσσονται και εκδίδονται από το αρμόδιο τμήμα του μηχανουργείου, από στοιχεία που περιέχονται στο εγχειρίδιο λειτουργίας και συντήρησης κάθε εργαλειομηχανής. Ενδεικτικά μπορεί να ελεγχθεί, αν υπάρχει διαρροή σε παρεμβίσματα (τσιμούχες), να επιθεωρηθούν οι ολισθητήρες για χαραγές ή οξειδώσεις και γενικά να καθαρίζεται η εργαλειομηχανή. Εδώ θα πρέπει να τονιστεί η μεγάλη σημασία που έχει η καθαριότητα γενικά στην επιτυχία της προληπτικής συντήρησης. Λίπανση της εργαλειομηχανής. Η λίπανση εκτελείται βάσει οδηγιών που δίνονται στην πινακίδα λιπάνσεως ή στο διάγραμμα λιπάνσεως της εργαλειομηχανής, που είτε διατίθεται απευθείας από τον κατασκευαστή είτε καταρτίζεται από τις σχετικές οδηγίες που περιέχονται στο εγχειρίδιο λειτουργίας και συντήρησης της εργαλειομηχανής. Σε ένα τέτοιο διάγραμμα λιπάνσεως καταδεικνύονται οι θέσεις της εργαλειομηχανής που χρειάζονται λίπανση (με λάδι ή με γράσσο), αναφέρεται το είδος του λιπαντικού που θα χρησιμοποιηθεί, η χωρητικότητα των διαφόρων δοχείων (π.χ. του κιβωτίου ταχυτήτων), του συστήματος λιπάνσεως, όπως και η συχνότητα λιπάνσεως (ημερησίως, εβδομαδιαίως κλπ), και αλλαγής του λιπαντικού. Στην εικόνα 2.1 εικονίζεται το διάγραμμα λιπάνσεως ενός τόρνου και στον πίνακα

52 παρατίθενται ενδεικτικώς λιπαντικά, που συνιστώνται για τα διάφορα μέρη των εργαλειομηχανών.[10] Εικόνα 2.1 Διάγραμμα λιπάνσεως ενός τόρνου. 1) Λιπαντήρας ή γρασσαδόρος, 2) λαδερό, 3) θυρίδα επιθεώρησης, 4) θυρίδα εκκένωσης με ένδειξη της χωρητικότητας του αντίστοιχου δοχείου λιπαντικού. [10] Μικρορρυθμίσεις σε μηχανισμούς, που επιτρέπονται να γίνονται από το χειριστή της εργαλειομηχανής και αντικατάσταση φθαρμένων μικροεξαρτημάτων. Για έλεγχο της εκτέλεσης της προληπτικής συντήρησης, χρήσιμο θα είναι να υπάρχει αναρτημένο στην εργαλειομηχανή ένα κατάλληλο έντυπο, στο οποίο να αναγράφεται πότε έγινε η συντήρηση και να βεβαιώνεται αυτό με την υπογραφή του εργοδηγού. [10] 41

53 Πίνακας 2.1 Συνιστώμενα λιπαντικά για τις εργαλειομηχανές. [10] Μέρος ή στοιχείο εργαλειομηχανής ή είδος Είδος λιπαντικού* λιπαντικού Άτρακτοι, έδρανα Μηχανισμοί προώσεως (οδηγοί κοχλίες, περικόχλια, οδοντωτοί κανόνες κ.α.) Οδοντοτροχοί Ατέρμονες κοχλίες Ολισθητήρες Υγρό υδραυλικών συστημάτων Λιπαντικό γενικής χρήσεως * 1) Καθαρά ορυκτέλαια, 2) ορυκτέλαια με εξαιρετικές αντιοξειδωτικές και αντιδιαβρωτικές ιδιότητες, όπως και ιδιότητες αντιφθοράς, 3) ορυκτέλαια με εξαιρετικές ιδιότητες αντοχής σε υψηλές πιέσεις, 4) ορευκτέλαια με εξαιρετικές ιδιότητες για λίπανση ολισθητήρων Εργασίες τριμηνιαίας προληπτικής συντήρησης Η συντήρηση αυτή πραγματοποιείται από ένα ειδικό τεχνίτη-επιθεωρητή, τον οποίο βοηθάει και ο χειριστής της εργαλειομηχανής. Εκτελούνται οι ακόλουθες εργασίες και αυτές βάσει λεπτομερών οδηγιών: Σχολαστική επιθεώρηση όλων των μερών και εξαρτημάτων της εργαλειομηχανής προς διαπίστωση φθοράς ή βλάβης τους. Αντικατάσταση φθαρμένων εξαρτημάτων και Σοβαρές ρυθμίσεις της εργαλειομηχανής, που δεν είναι δυνατό να γίνουν από το χειριστή της. [10] Μετά την εκτέλεση της τριμηνιαίας προληπτικής συντήρησης συντάσσεται κάποιο δελτίο (συνήθως είναι προτυποποιημένο έντυπο του μηχανουργείου), στο οποίο αναγράφονται λεπτομερώς οι φθορές μερών και εξαρτημάτων της εργαλειομηχανής, αντικαταστάσεις εξαρτημάτων και ρυθμίσεις που έγιναν, βλάβες που δεν θεραπεύτηκαν κ.α. Το έντυπο αυτό υποβάλλεται στο αρμόδιο γραφείο του μηχανουργείου (π.χ. στο γραφείο συντήρησης, αν υπάρχει) για ενημέρωση επάνω στην κατάσταση στην οποία βρίσκεται η εργαλειομηχανή. Αν τώρα από τη συντήρηση αυτή διαπιστωθεί ότι η εργαλειομηχανή έχει ανάγκη τέτοιων επισκευών που είναι αδύνατο να εκτελεσθούν από τον τεχνίτη-επιθεωρητή, τότε αυτό 42

54 αναγράφεται στο συντασσόμενο δελτίο, για να προγραμματισθεί πλέον η επισκευή της. 2.3 Εργασίες επισκευών των εργαλειομηχανών Όταν στο δελτίο τριμηνιαίας προληπτικής συντήρησης μίας εργαλειομηχανής αναγραφεί ότι η εργαλειομηχανή αυτή έχει ανάγκη επισκευής (ή αν αυτό προκύψει εκτάκτως), τότε αυτή αποσύρεται από την παραγωγή και ο προγραμματισμός επισκευής της θα πρέπει να γίνει έτσι, ώστε η ακινησία της να ελαχιστοποιεί την παρακώλυση της παραγωγής. Η εκτέλεση των επισκευών γίνεται συνήθως επί τόπου, αν αυτό είναι εφικτό, από ειδικό συνεργείο τεχνιτών. Η λήψη στοιχείων είναι ιδιαίτερα σημαντική διότι αποτελούν σαφείς ενδείξεις των μερών ή εξαρτημάτων σχετικά με τη φύση και το κόστος όλων των επισκευών. Αυτό θα δείξει ποια μέρη ή εξαρτήματα της εργαλειομηχανής έχουν ανάγκη βελτιωμένης ή πιο συχνής συντήρησης και θα δώσει στοιχεία για να αποφασιστεί εν καιρώ για την αξιοποίηση ή την αντικατάσταση της εργαλειομηχανής. [10] 2.4 Η προβλεπτική συντήρηση των εργαλειομηχανών Με την προβλεπτική συντήρηση των εργαλειομηχανών δίνεται η δυνατότητα, κάνοντας έλεγχο της εργαλειομηχανής ανά τακτά χρονικά διαστήματα να γνωρίζει ο επιθεωρητής περίπου σε πόσες ώρες λειτουργίας αυτή, θα χρειαστεί αντικατάσταση σε κάποιο εξάρτημα που πιθανόν να αστοχήσει και να προκαλέσει σοβαρότερη ζημιά. Αυτό μπορεί να πραγματοποιηθεί με υπολογισμό κάποιων σχέσεων (όπως ανάλυση σημάτων) σε συνδυασμό με ειδικό εξοπλισμό (όπως για ανάλυση κραδασμών, ανάλυση λιπαντικού, θερμογραφία). Ακόμα και με την προληπτική συντήρηση δε γνωρίζει κανείς τι θα συμβεί στο μεσοδιάστημα δηλαδή από τη στιγμή που θα πραγματοποιηθεί και έως την επόμενη φορά, εάν θα υπάρξει κάποιο πρόβλημα σε κάποιο εξάρτημα που πιθανόν να σταματήσει την παραγωγή. Με αυτή τη διαδικασία προγραμματίζεται πότε χρειάζεται να γίνει η αντικατάσταση χωρίς προβλήματα στην παραγωγή. 43

55 Ένας αποτελεσματικός τρόπος για την εύρεση βλάβης στην προβλεπτική συντήρηση, όπως φαίνεται και στον παρακάτω πίνακα, είναι από την ανάλυση κραδασμών. Μπορεί να διενεργηθεί περιοδική παρακολούθηση κραδασμών όπως αναφέρθηκε και παραπάνω όπου έχουμε γρήγορο ρυθμό εξέλιξης της βλάβης και είναι προσβάσιμη αλλά μπορεί να είναι και μόνιμη όπου σε αυτήν την περίπτωση δεν είναι προσεγγίσιμη με αργό ρυθμό εξέλιξης της βλάβης. Πίνακας 2.2 Πλεονεκτήματα ανάλυσης κραδασμών [11] Είδος βλάβης Κραδασμοί Θερμοκρασία Λάδι Αζυγοσταθμία - - Κακή ευθυγράμμιση αξόνων - Φθορά τριβέων κύλισης Φθορά κιβωτίου ταχυτήτων Προβλήματα ιμάντα κίνησης - - Προβλήματα κινητήρα - Μηχανικές απώλειες Συντονισμός - - Για την πραγματοποίηση της επιλογής σημείων μέτρησης για την ανάλυση κραδασμών, θα πρέπει να ισχύουν τα παρακάτω: Να είναι επίπεδα, καθαρά και απαλλαγμένα από γράσσα, θα πρέπει να αποφεύγονται σκουριασμένες επιφάνειες, δεν πρέπει να κινούνται κατά την μέτρηση το αισθητήριο και τα καλώδια και θα πρέπει να υπάρχει τέλεια επαφή μεταξύ αισθητηρίου και επιφάνειας της εργαλειομηχανής. [11] Εικόνα 2.2 Πλεονεκτήματα ανάλυσης κραδασμών [11] 44

56 2.5 Η σωστή συντήρηση των εργαλειομηχανών Για να έχουμε μια αξιόπιστη εργαλειομηχανή που θα ελαχιστοποιούνται οι βλάβες όσο γίνεται θα πρέπει να τηρούνται γενικά τα παρακάτω. Αλλαγή λαδιού λιπάνσεως του συστήματος. Έλεγχος λαδιού λιπάνσεως Έλεγχος ή αντικατάσταση του ιμάντα κίνησης του ηλεκτροκινητήρα. Αλλαγή φίλτρου του ψυκτικού υγρού. Καθαρισμός δεξαμενής ψυκτικού υγρού. Αλλαγή φθαρμένων εξαρτημάτων. Καθαριότητα στα κινούμενα μέρη όπως π.χ. οι πρισματοδηγοί 2.6 Πρόγραμμα συντήρησης εργαλειομηχανών Όλοι οι μηχανισμοί μίας εργαλειομηχανής ρυθμίζονται και ελέγχονται από τον κατασκευαστή. Μετά από μια μακρά λειτουργία ή επισκευή αυτών των μηχανισμών θα πρέπει να επαναρυθμίζονται και να ελέγχονται. Γι αυτό το λόγο, καλό θα είναι να υπάρχει ένα πρόγραμμα συντήρησης. Το πρόγραμμα αυτό, αναφέρεται σε εργασίες προληπτικής συντήρησης για την πρόληψη της πρόωρης φθοράς και όσο το δυνατόν της μεγαλύτερης διάρκειας ζωής των εργαλειομηχανών Πρόγραμμα συντήρησης τόρνων Ένα ολοκληρωμένο πρόγραμμα συντήρησης ενός τόρνου θα έπρεπε να είναι όπως παρακάτω: 1. Ημερήσιος έλεγχος και συντήρηση Φθαρμένα ή κατεστραμμένα καλώδια. Τα καλώδια τα οποία είναι φθαρμένα ή κατεστραμμένα είναι επικίνδυνα διότι εάν έρθουν σε επαφή με κάποιο υγρό όπως π.χ. με λάδι θα δημιουργήσουν βραχυκύκλωμα. Έλεγχος στάθμης του ψυκτικού υγρού. Καθαρισμός στα κινούμενα μέρη. Τα κινούμενα μέρη που χρειάζονται καθαρισμό πριν και μετά τη χρήση του μηχανήματος για σημαντική μείωση 45

57 του ρυθμού φθοράς τους είναι το εγκάρσιο φορείο, το φορείο του εργαλειοδέτη και οι πρισματοδηγοί. Ελέγχος στάθμης του λιπαντικού. Ο έλεγχος θα πρέπει να γίνεται σε κάθε σημείο του τόρνου που υπάρχει γυαλί θέασης της στάθμης του λιπαντικού. Εάν η στάθμη μειωθεί απότομα από μέρα σε μέρα, τότε θα πρέπει να πραγματοποιηθεί έλεγχος διαρροής και στη συνέχεια να συμπληρωθεί με λάδι που ορίζει ο κατασκευαστής. Τα μέρη αυτά βρίσκονται στο κιβώτιο ταχυτήτων, προώσεων και μετάδοσης κίνησης. Εικόνα 2.3 Γυαλί θέασης λιπαντικού στο κιβώτιο ταχυτήτων σε τόρνο. Χαλάρωμα των κοχλιών στερέωσης. Οι κοχλίες που χρειάζονται χαλάρωση βρίσκονται στον εργαλειοδέτη. Έλεγχος κουμπιού έκτακτης ανάγκης. Λίπανση λιπαντήρων / γρασσαδόρων. Αφού καθαριστεί η επιφάνεια, λιπαίνεται το σημείο όπου βρίσκεται ο λιπαντήρας πριν και μετά τη χρήση. Το λιπαντικό δε θα πρέπει να είναι γράσσο διότι τότε θα αποθηκεύει βρωμιέςακαθαρσίες (π.χ. στους πρισματοδηγούς). Μια καλή επιλογή είναι το λιπαντικό που χρησιμοποιείται π.χ. για το κιβώτιο ταχυτήτων. Αν το 46

58 περιβάλλον εργασίας έχει πολύ υγρασία ή είναι πολύ βρώμικο θα πρέπει να αυξηθεί το διάστημα λίπανσης. Εικόνα 2.4 Λιπαντήρες στον κύριο φορέα και στο φορείο του εργαλειοδέτη σε τόρνο. 2. Μηνιαίος έλεγχος και συντήρηση Έλεγχος ιμάντα. Ο κατασκευαστής ορίζει πόσο τεντωμένοι θα πρέπει να είναι οι ιμάντες κίνησης. Μετά την λειτουργία του ηλεκτροκινητήρα θα πρέπει να ελέγχεται το τέντωμα των ιμάντων και να ρυθμίζεται, εάν απαιτείται. Επίσης, ρύθμιση απαιτείται και μετά την αντικατάσταση. Αλλαγή του ψυκτικού υγρού. Θα πρέπει μηνιαία να γίνεται αντικατάσταση του ψυκτικού υγρού και καθαρισμός της λεκάνης που αποθηκεύεται αντίστοιχα το ψυκτικό υγρό έτσι, ώστε να αποτραπεί ο κίνδυνος αναρρόφησης σκουπιδιών στην αντλία με αποτέλεσμα να την φθείρει. Καθαρισμός αντλίας ψυκτικού υγρού. Αφαίρεση της αντλίας από τη δεξαμενή για καθαρισμό. 3. Ετήσιος έλεγχος και συντήρηση 47

59 Αλλαγή λιπαντικού. Αλλαγή χρειάζεται στο κιβώτιο ταχυτήτων, προώσεων και μετάδοσης κίνησης αλλά εάν η χρήση είναι πιο συχνή τότε απαιτείται να αλλάζεται νωρίτερα. Έλεγχος ιμάντα για αντικατάσταση. Όπως αναφέρθηκε και πιο πάνω, από τη στιγμή που θα αντικατασταθεί ο ιμάντας κίνησης θα πρέπει να ρυθμίζεται. Έλεγχος φθοράς των ατέρμονων κοχλιών στα φορεία. Μπορεί να γίνει έλεγχος για τυχόν φθορά στον άξονα για παράδειγμα στο φορείο του εργαλειοδέτη που φαίνεται στην εικόνα 2.4 με τη βοήθεια ενός μετρητικού ρολογιού. Πίνακας 2.3 Πρόγραμμα συντήρησης σε τόρνους. Έλεγχος Διαδικασία Ημερήσιος Μηνιαίος Ετήσιος Φθαρμένα / κατεστραμμένα καλώδια Έλεγχος στάθμης ψυκτικού υγρού Καθαρισμός στα κινούμενα μέρη Έλεγχος στάθμης λιπαντικού Χαλάρωμα των κοχλιών στερέωσης Έλεγχος κουμπιού έκτακτης ανάγκης Λίπανση λιπαντήρων / γρασσαδόρων Έλεγχος ιμάντα Αλλαγή ψυκτικού υγρού Καθαρισμός αντλίας ψυκτικού υγρού Αλλαγή λιπαντικού Έλεγχος ιμάντα για αντικατάσταση Έλεγχος φθοράς των ατέρμονων κοχλιών στα φορεία Πρόγραμμα συντήρησης φρεζομηχανών Ένα ολοκληρωμένο πρόγραμμα συντήρησης μιας φρεζομηχανής θα έπρεπε να είναι όπως παρακάτω: 1. Ημερήσιος έλεγχος και συντήρηση Φθαρμένα ή κατεστραμμένα καλώδια. Τα καλώδια τα οποία είναι φθαρμένα ή κατεστραμμένα είναι επικίνδυνα διότι εάν έρθουν σε επαφή με κάποιο υγρό όπως π.χ. με λάδι θα δημιουργήσουν βραχυκύκλωμα. 48

60 Έλεγχος στάθμης του ψυκτικού υγρού. Επιθεώρηση και καθαρισμός των κινούμενων μερών. Τα σημεία, στα οποία υπάρχουν κινούμενα μέρη θα πρέπει να είναι καθαρά από γρέζια και οτιδήποτε άλλο υπάρχει και θα πρέπει να λιπαίνονται με λεπτόρευστο λάδι. Έλεγχος σύσφιξης περικοχλιών και κοχλιών. Ελέγχος στάθμης του λιπαντικού. Ο έλεγχος θα πρέπει να γίνεται σε κάθε σημείο της φρεζομηχανής που υπάρχει γυαλί θέασης της στάθμης του λιπαντικού. Εάν η στάθμη μειωθεί απότομα από μέρα σε μέρα, τότε θα πρέπει να πραγματοποιηθεί έλεγχος διαρροής και στη συνέχεια να συμπληρωθεί με λάδι που ορίζει ο κατασκευαστής. Τα μέρη αυτά βρίσκονται στο κιβώτιο ταχυτήτων, προώσεων και μετάδοσης κίνησης. Εικόνα 2.5 Γυαλί θέασης λιπαντικού στο κιβώτιο ταχυτήτων σε φρεζομηχανή. Έλεγχος κουμπιού έκτακτης ανάγκης. 2. Μηνιαίος έλεγχος και συντήρηση Έλεγχος ιμάντα. Ο κατασκευαστής ορίζει πόσο τεντωμένοι θα πρέπει να είναι οι ιμάντες. Μετά την λειτουργία του ηλεκτροκινητήρα θα πρέπει να ελέγχεται το τέντωμα των ιμάντων και να ρυθμίζεται, εάν απαιτείται. Επίσης, ρύθμιση απαιτείται και μετά την αντικατάσταση. 49

61 Αλλαγή του ψυκτικού υγρού. Θα πρέπει μηνιαία να γίνεται αντικατάσταση του ψυκτικού υγρού και καθαρισμός της λεκάνης που αποθηκεύεται αντίστοιχα το ψυκτικό υγρό έτσι, ώστε να αποτραπεί ο κίνδυνος αναρρόφησης σκουπιδιών στην αντλία με αποτέλεσμα να την φθείρει. Καθαρισμός αντλίας ψυκτικού υγρού. Αφαίρεση της αντλίας από τη δεξαμενή για καθαρισμό. 3. Ετήσιος έλεγχος και συντήρηση Αλλαγή λιπαντικού. Αλλαγή χρειάζεται στο κιβώτιο ταχυτήτων, προώσεων και μετάδοσης κίνησης αλλά εάν η χρήση είναι πιο συχνή τότε απαιτείται να αλλάζεται νωρίτερα. Έλεγχος ιμάντα για αντικατάσταση. Όπως αναφέρθηκε και πιο πάνω, από τη στιγμή που θα αντικατασταθεί ο ιμάντας κίνησης θα πρέπει να ρυθμίζεται. Έλεγχος φθοράς των ατέρμονων κοχλιών στα φορεία. Μπορεί να γίνει έλεγχος για τυχόν φθορά σε κάποιο φορείο της φρεζομηχανής με παρόμοιο τρόπο όπως αναφέρθηκε και παραπάνω για τους τόρνους. Πίνακας 2.4 Πρόγραμμα συντήρησης σε φρεζομηχανές. Έλεγχος Διαδικασία Ημερήσιος Μηνιαίος Ετήσιος Φθαρμένα / κατεστραμμένα καλώδια Επιθεώρηση και καθαρισμός των κινούμενων μερών Έλεγχος στάθμης του ψυκτικού υγρού Έλεγχος στάθμης λιπαντικού Έλεγχος σύσφιξης περικοχλιών και κοχλιών Έλεγχος κουμπιού έκτακτης ανάγκης Έλεγχος ιμάντα Αλλαγή του ψυκτικού υγρού Καθαρισμός αντλίας ψυκτικού υγρού Αλλαγή λιπαντικού Έλεγχος ιμάντα για αντικατάσταση Έλεγχος φθοράς των ατέρμονων κοχλιών στα φορεία 50

62 Κεφάλαιο 3 Βλάβες εργαλειομηχανών Οι βλάβες συνήθως προέρχονται είτε από κακή μεταχείρηση της εργαλειομηχανής είτε από παράλειψη συντήρησης. Παρακάτω αναφέρονται και περιγράφονται αναλυτικά οι βλάβες που προκύπτουν και τον τρόπο με τον οποίο συνδέονται άμεσα με την συντήρηση. Αυτές οι βλάβες αφορούν κατά κύριο λόγο τους τόρνους και τις φρεζομηχανές. 3.1 Συνήθεις βλάβες τόρνων Οι συνήθεις βλάβες που υπάρχουν πιθανότητες να προκύψουν σε έναν τόρνο είναι οι εξής: 1. Φθορά στα γρανάζια του κιβωτίου ταχυτήτων. Από κακή εμπλοκή ταχυτήτων υπάρχει ο κίνδυνος να καταστραφεί κάποιος οδόντας από τα γρανάζια. Αυτό συμβαίνει όταν δεν είναι ο μοχλός τελείως γυρισμένος στη θέση απεμπλοκής (αποσύμπλεξη), και άρα υπάρχει κίνηση στα γρανάζια, οπότε εκείνη τη στιγμή που αλλάζει ο χειριστής του τόρνου την ταχύτητα με την οποία θα κινείται η άτρακτος, συγκρούονται μεταξύ τους οι οδόντες. Ένας άλλος λόγος φθοράς είναι η καταπόνηση σε κόπωση. Αυτό συμβαίνει λόγω της επαναλαμβανόμενης φόρτισης και το αποτέλεσμα είναι η απομάκρυνση επιφανειακών στρωμάτων του υλικού. Τέλος, μπορεί να προκύψει βλάβη από έλλειψη ή λάθος επιλογή λιπαντικού πέρα από αυτό που ορίζει ο κατασκευαστής. Εικόνα 3.1 Φθορά γραναζιών στο κιβώτιο ταχυτήτων. 51

63 2. Φθορά στον κοχλία του εγκάρσιου φορείου, καθώς και του φορείου του εργαλειοδέτη. Κατά την κατεργασία, ο κοχλίας καταπονείται σε κόπωση δηλαδή μεταβαλλόμενα φορτία, που οφείλεται στη μεγάλη δύναμη κοπής που υπάρχει κατά την κατεργασία, το οποίο συμβαίνει, όταν έχουμε μεγάλο βάθος κοπής και γρήγορη πρόωση. 3. Φθορά στην κύρια άτρακτο. Πιθανή αιτία φθοράς στην κύρια άτρακτο είναι η έλλειψη λίπανσης στα σημεία έδρασης τα οποία είναι έδρανα ολίσθησης ή κυλίσεως με ρουλεμάν. 4. Καταστροφή των ηλεκτρικών διακοπτών και των μοχλών, καθώς και των ηλεκτρικών επαφών. Οι ηλεκτρικοί διακόπες και οι μοχλοί από την υπερβολική χρήση καταστρέφονται με αποτέλεσμα κατά κύριο λόγο να χρειάζονται αντικατάσταση. Οι ηλεκτρικές επαφές μπορεί να έρθουν σε επαφή με κάποιο υγρό, συνήθως με λάδι και να κάνει βραχυκύκλωμα. 5. Φθορά στον άξονα των προώσεων και τον κοχλία των σπειρωμάτων. Σε αυτήν την περίπτωση όπως και στο νούμερο 2, υπάρχουν μεταβαλλόμενα φορτία τα οποία προκαλούν αυτές τις βλάβες. 6. Φθορά των ιμάντων κίνησης των ηλεκτροκινητήρων. Ο ιμάντας κίνησης του ηλεκτροκινητήρα συνήθως χρειάζεται αντικατάσταση μετά από κάποιες ώρες λειτουργίας της εργαλειομηχανής που τις ορίζει ο κατασκευαστής. Σε περίπτωση που δεν εκτελείται η ομαλή λειτουργία κατά την κατεργασία είναι πιθανόν να υποστεί πρόωρη φθορά και να χρειάζεται νωρίτερα αλλαγή και αυτό μπορεί να φανεί από οπτικούς ελέγχους, κάνοντας προληπτική συντήρηση όπως αναφέρθηκε και στο προηγόυμενο κεφάλαιο. Αιτίες πρόωρης φθοράς είναι η υψηλή θερμοκρασία που μπορεί να αναπτυχθεί (εικόνα 3.2 (α)), η υπερβολική έκθεση σε λάδι ή γράσσο (εικόνα 3.2 (β)) και η χαλάρωση του ιμάντα (εικόνα 3.2 (γ)). Εικόνα 3.2 Φθαρμένοι ιμάντες κίνησης. α) ραγισμένος από την κάτω πλευρά, β) εξογκωμένος από την έκθεση σε λάδι ή γράσσο, γ) παραμορφωμένος από την ολίσθηση. 52

64 7. Φθορά των πρισματοδηγών. Οι πρισματοδηγοί θα πρέπει πάντα να είναι καθαροί (από γρέζια και οτιδήποτε άλλο), το οποίο μπορεί να γίνει είτε με πεπιεσμένο αέρα είτε με πινέλο (κατά προτίμηση). Ακόμα δεν πρέπει να τοποθετούνται αντικείμενα επάνω τους ή να πληγώνονται από χτυπήματα. Επίσης, θα πρέπει να λιπαίνονται συχνά ακολουθώντας τις οδηγίες του διαγράμματος λίπανσης ενός τόρνου. Εάν δεν υπάρξει πρόληψη γι αυτήν την βλάβη το αποτέλεσμα είναι η απόσυρση αυτής της εργαλειομηχανής, αφού το κόστος επισκευής θα είναι υψηλότατο. Εικόνα 3.3 Φθορά πρισματοδηγών σε τόρνο. 8. Αλλοίωση των σπειρωμάτων στους εργαλειοδέτες. Με τον καιρό από την πρόσδεση των κοπτικών εργαλείων τα σπειρώματα αρχίζουν και αλλοιώνονται, πράγμα που σημαίνει ότι η μελλοντική πρόσδεση θα δυσκολεύει όλο και περισσότερο. Με την καθαριότητα τοπικά στο σπείρωμα είτε με πεπιεσμένο αέρα είτε με πινέλο για απομάκρυνση των αποβλίττων παράλληλα με την περιστασιακή λίπανσή τους θα μπορούσε να αυξηθεί ο χρόνος ζωής. 9. Φθορά στην αντλία ψυκτικού υγρού. Εάν η δεξαμενή του ψυκτικού υγρού δεν καθαρίζεται ανά τακτά χρονικά διαστήματα αναπτύσσονται μικροοργανισμοί που μολύνουν το ψυκτικό υγρό και υπάρχει η πιθανότητα διάβρωσης τμημάτων της αντλίας. Επιπλέον, υπάρχει κίνδυνος να εισχωρήσει κάποιο απόβλιττο (γρέζι) από το φίλτρο να κατευθυνθεί στην πτερωτή και να την φθείρει. 10. Φθορά στους τριβείς κύλισης. Η έλλειψη λίπανσης μειώνει κατά πολύ το χρόνο ζωής των τριβέων κύλισης, καθώς και η λάθος επιλογή λιπαντικού πέρα 53

65 από αυτή, που ορίζει ο κατασκευαστής του κάθε τόρνου. Μία ακόμη αιτία φθοράς είναι η κόπωση λόγω επανάληψης κύκλων φόρτισης-αποφόρτισης με αποτέλεσμα την εμφάνιση ρωγμών και στη συνέχεια την απόσπαση σχετικά μεγάλων θραυσμάτων και τη δημιουργία κοιλοτήτων στην επιφάνεια. Ακόμα και στην περίπτωση που οι δυο τριβόμενες επιφάνειες διαχωρίζονται από ένα στρώμα λιπαντικού υγρού οι τάσεις που μεταφέρονται στις επιφάνειες από το λιπαντικό μπορούν, αν είναι επαρκώς μεγάλες, να προξενήσουν φθορά λόγω κόπωσης. Εικόνα 3.4 Φθαρμένοι τριβείς κύλισης στις επιφάνειες επαφής [10] 11. Μετατόπιση κέντρων μεταξύ κεντροφορέα-κύριας ατράκτου. Αυτό συμβαίνει από την φθορά που υπάρχει στην επιφάνεια επαφής, δηλαδή του κεντροφορέα και των πρισματοδηγών. Μία καλή λύση για την αποφυγή της φθοράς αυτής είναι η συχνή λίπανση των σημείων αυτών και η καθαριότητα. Πίνακας 3.1 Αντιστοιχίσεις βλαβών-συντήρησης ενός τόρνου. A/A Προληπτική συντήρηση Συντήρηση ως τη βλάβη Προβλεπτική συντήρηση Ηλεκτρικοί διακόπτες / Γρανάζια στο κιβώτιο 1 Ιμάντας κίνησης μοχλοί / ηλεκτρικές επαφές ταχυτήτων 2 Πρισματοδηγοί Σπειρώματα εργαλειοδετών Τριβείς κύλισης 3 Σπειρώματα εργαλειοδετών Ιμάντας κίνησης 4 Αντλία ψυκτικού υγρού 5 Τριβείς κύλισης 6 Αλλαγή λαδιού λιπάνσεως Αλλαγή φίλτρου του ψυκτικού 7 υγρού 8 Άξονες φορείων / σπειρωμάτων 9 Άξονας προώσεων Γρανάζια στο κιβώτιο 10 ταχυτήτων 11 Μετατόπιση κέντρων μεταξύ κεντροφορέα - κύριας ατράκτου 54

66 3.2 Συνήθεις βλάβες φρεζομηχανών Οι συνήθεις βλάβες που υπάρχουν πιθανότητες να προκύψουν σε μια φρεζομηχανή είναι οι εξής: 1. Φθορά στα γρανάζια του κιβωτίου ταχυτήτων. Από κακή εμπλοκή ταχυτήτων υπάρχει ο κίνδυνος να καταστραφεί κάποιος οδόντας από τα γρανάζια. Αυτό συμβαίνει όταν δεν είναι ο μοχλός τελείως γυρισμένος στη θέση απεμπλοκής (αποσύμπλεξη), και άρα υπάρχει κίνηση στα γρανάζια, οπότε εκείνη τη στιγμή που αλλάζει ο χειριστής της φρέζας την ταχύτητα με την οποία θα κινείται η άτρακτος, συγκρούονται μεταξύ τους οι οδόντες. Ένας άλλος λόγος φθοράς είναι η καταπόνηση σε κόπωση. Αυτό συμβαίνει λόγω της επαναλαμβανόμενης φόρτισης και το αποτέλεσμα είναι η απομάκρυνση επιφανειακών στρωμάτων του υλικού. Τέλος, μπορεί να προκύψει βλάβη από έλλειψη ή λάθος επιλογή λιπαντικού πέρα από αυτό που ορίζει ο κατασκευαστής. 2. Φθορά στην κύρια άτρακτο. Πιθανή αιτία φθοράς στην κύρια άτρακτο είναι η έλλειψη λίπανσης στα σημεία έδρασης τα οποία είναι ένσφαιρα έδρανα (ρουλεμάν) ή αξονικά για τις οριζόντιες δυνάμεις που προέρχονται από την κοπή. 3. Καταστροφή των ηλεκτρικών διακοπτών και των μοχλών, καθώς και των ηλεκτρικών επαφών. Οι ηλεκτρικοί διακόπες και τα χερούλια από την υπερβολική χρήση καταστρέφονται με αποτέλεσμα κατά κύριο λόγο να χρειάζονται αντικατάσταση. Οι ηλεκτρικές επαφές μπορεί να έρθουν σε επαφή με κάποιο υγρό, συνήθως με λάδι και να κάνει βραχυκύκλωμα. 4. Φθορά των ιμάντων κίνησης των ηλεκτροκινητήρων. Ο ιμάντας κίνησης του ηλεκτροκινητήρα συνήθως χρειάζεται αντικατάσταση μετά από κάποιες ώρες λειτουργίας της εργαλειομηχανής που τις ορίζει ο κατασκευαστής. 5. Φθορά των πρισματοδηγών. Οι πρισματοδηγοί θα πρέπει πάντα να είναι καθαροί (από γρέζια και οτιδήποτε άλλο). Ακόμα δεν πρέπει να πληγώνονται από χτυπήματα. Επίσης, θα πρέπει να λιπαίνονται συχνά ακολουθώντας τις οδηγίες του διαγράμματος λίπανσης μιας φρεζομηχανής. 6. Φθορά στην αντλία ψυκτικού υγρού. Εάν η δεξαμενή του ψυκτικού υγρού δεν καθαρίζεται ανά τακτά χρονικά διαστήματα αναπτύσσονται μικροοργανισμοί που μολύνουν το ψυκτικό υγρό και υπάρχει η πιθανότητα διάβρωσης 55

67 τμημάτων της αντλίας. Επιπλέον, υπάρχει κίνδυνος να εισχωρήσει κάποιο απόβλιττο (γρέζι) από το φίλτρο να κατευθυνθεί στην πτερωτή και να την φθείρει. 7. Φθορά στους τριβείς κύλισης. Η έλλειψη λίπανσης μειώνει κατά πολύ το χρόνο ζωής των τριβέων κύλισης, καθώς και η λάθος επιλογή λιπαντικού πέρα από αυτή, που ορίζει ο κατασκευαστής της κάθε φρέζας. Μία ακόμη αιτία φθοράς είναι η κόπωση λόγω επανάληψης κύκλων φόρτισης-αποφόρτισης με αποτέλεσμα την εμφάνιση ρωγμών και στη συνέχεια την απόσπαση σχετικά μεγάλων θραυσμάτων και τη δημιουργία κοιλοτήτων στην επιφάνεια. Ακόμα και στην περίπτωση που οι δυο τριβόμενες επιφάνειες διαχωρίζονται από ένα στρώμα λιπαντικού υγρού οι τάσεις που μεταφέρονται στις επιφάνειες από το λιπαντικό μπορούν, αν είναι επαρκώς μεγάλες, να προξενήσουν φθορά λόγω κόπωσης. 8. Φθορά στους άξονες (ατέρμονοι κοχλίες) φορείων. Κατά την κατεργασία ο κοχλίας καταπονείται σε κόπωση, δηλαδή μεταβαλλόμενα φορτία που οφείλεται στη μεγάλη δύναμη κοπής και αυτό συμβαίνει, όταν έχουμε μεγάλο βάθος κοπής και γρήγορη πρόωση. Πίνακας 3.2 Αντιστοιχίσεις βλαβών-συντήρησης μιας φρεζομηχανής. A/A Προληπτική συντήρηση Συντήρηση ως τη βλάβη Προβλεπτική συντήρηση 1 Ιμάντας κίνησης Ηλεκτρικοί διακόπτες / Γρανάζια στο κιβώτιο μοχλοί / ηλεκτρικές επαφές ταχυτήτων 2 Πρισματοδηγοί Τριβείς κύλισης 3 Αντλία ψυκτικού υγρού Ιμάντας κίνησης 4 Τριβείς κύλισης 5 Αλλαγή λαδιού λιπάνσεως 6 Αλλαγή φίλτρου του ψυκτικού υγρού 7 Γρανάζια στο κιβώτιο ταχυτήτων 8 Άξονες φορείων 56

68 Κεφάλαιο 4 Εργασίες συντήρησης του εξοπλισμού του μηχανουργείου Οι εργασίες, οι οποίες πραγματοποιήθηκαν στο μηχανολογικό εργαστήριο ΙΙ, αφορούσαν τον εξοπλισμό του δηλαδή το τμήμα τόρνων, το τμήμα φρεζομηχανών καθώς και το δίκτυο πεπιεσμένου αέρα. Πίνακας 4.1 Εργασίες συντήρησης του εξοπλισμού τυ μηχανουργείου. Α/Α Τμήμα Εργασίες 1 Τόρνοι και φρεζομηχανές Έλεγχος φθοράς των ατέρμονων κοχλιών στα φορεία 2 Τόρνοι και φρεζομηχανές Έλεγχος στροφών των ατράκτων 3 Τόρνοι Επιπέδωση όλων των μανελών των τόρνων 4 Τόρνοι Επισκευή των κοχλιών στερέωσης στον εργαλειοδέτη 5 Τόρνοι Στερέωση / επισκευή μοχλών στους τόρνους 6 Τόρνοι Στερέωση ηλεκτρικού διακόπτη στον τόρνο Νο.1 7 Φρεζομηχανές Αποκατάσταση βλάβης στον επιλογέα κίνησης τράπεζας στη φρεζομηχανή Νο.4 8 Τόρνοι Αποκατάσταση συστήματος φωτισμού και ψύξης στον τόρνο Νο.1 9 Τόρνοι Kαθαρισμός / τακτοποίηση όλων των φοριαμών εργαλείων των 10 Δίκτυο πεπιεσμένου αέρα τόρνων Συντήρηση / καθαρισμός αεροσυμπιεστή του εργαστηρίου εργαλειομηχανών 11 Δίκτυο πεπιεσμένου αέρα Αποκατάσταση διαρροής στο δίκτυο πεπιεσμένου αέρα 12 Φρεζομηχανές Στερέωση κάθετης κεφαλής στις φρεζομηχανές Εικόνα 4.1 Κάτοψη μηχανολογικού εργαστηρίου ΙΙ. 57

69 4.1 Έλεγχος φθοράς των ατέρμονων κοχλιών στα φορεία Ο έλεγχος φθοράς στους άξονες των φορείων ήταν απαραίτητος για την εξακρίβωση της ορθότητας της κατεργασίας ενός τεμαχίου. Όσον αφορά τους τόρνους, πραγματοποιήθηκε έλεγχος φθοράς στο εγκάρσιο φορείο, στον κύριο φορέα (για κατά μήκος κίνηση) καθώς και στο φορείο του εργαλειοδέτη. Πιο συγκεκριμένα, για το φορείο του εργαλειοδέτη μετατοπίζοντάς το κατά 1 mm χρησιμοποιώντας το χειροστρόφαλο διαπιστώθηκε, με τη βοήθεια του μετρητικού ρολογιού, το οποίο περιστράφηκε και αυτό κατά 1 mm, ότι δεν παρουσιάζει φθορά στον ατέρμονα κοχλία. Επίσης, με παρόμοιο τρόπο ελέγχθηκε το εγκάρσιο φορείο και ο κύριος φορέας. Εικόνα 4.2 Μετρητικό ρολόι για τον έλεγχο των φθορών στους άξονες σε τόρνο. 1) Εγκάρσιο φορείο. 2) Φορείο εργαλειοδέτη. 3) Κύριο φορείο για κατά μήκος κίνηση. 4) Χειροστρόφαλο εργαλειοφορείου για κατά μήκος κίνηση. Στη συνέχεια για τις φρεζομηχανές ακολούθησε παρόμοια διαδικασία. Αρχικά, με το φορείο εγκάρσιας κίνησης, μετατοπίζοντας το κατά 1 mm από το χειροτροχό στο σημείο 4 της εικόνας 4.3 και με τη βοήθεια πάλι του μετρητικού ρολογιού, το οποίο περιστράφηκε και αυτό κατά 1 mm διαπιστώθηκε ότι δεν παρουσιάζει κάποια φθορά 58

70 στον ατέρμονα κοχλία. Με τον ίδιο τρόπο ελέγχθηκαν ο πρόβολος (εικόνα 4.3) όπου η κίνηση που εκτελεί είναι κατακόρυφη (ανοδική ή καθοδική) με τη βοήθεια του μοχλού ανυψώσεως και το φορείο για κατά μήκος κίνηση. Εικόνα 4.3 Μετρητικό ρολόι για τον έλεγχο των φθορών στους άξονες σε φρεζομηχανή. 1) Φορείο για κατά μήκος κίνηση. 2) Φορείο εγκάρσιας κίνησης. 3) φορείο κατακόρυφης κίνησης (πρόβολος). 4) Χειροτροχός εγκάρσιας κίνησης. 5) Μοχλός ανυψώσεως. 4.2 Έλεγχος στροφών των ατράκτων Πραγματοποιήθηκε έλεγχος των στροφών σε κάθε τόρνο και φρεζομηχανή ξεχωριστά. Αλλάζοντας τους μοχλούς των ταχυτήτων κάθε φορά σε όλες τις διαθέσιμες στροφές της κάθε εργαλειομηχανής και με τη βοήθεια ενός στροφόμετρου πάρθηκαν μετρήσεις που επαλήθευαν ότι πράγματι οι στροφές στις εργαλειομηχανές με αυτές των ενδείξεων στο στροφόμετρο ήταν ίδιες. 59

71 Εικόνα 4.4 Στροφόμετρο για τον έλεγχο στροφών των ατράκτων 4.3 Επιπέδωση όλων των μανελών των τόρνων Όλες οι μανέλες χρειάστηκαν επιπέδωση, καθώς από την πολυετή χρήση (σύσφιξη των κοχλιών του εργαλειοδέτη πάνω στη μανέλα) είχαν δημιουργηθεί ανωμαλίες στην επιφάνεια (πλαστική παραμόρφωση), με αποτέλεσμα την ανεπαρκή στερέωση ή και την δυσκολία ρύθμισης του ενδεδειγμένου ύψους των μανελών προ της κατεργασίας. Εικόνα 4.5 Ορισμένες μανέλες τόρνων πριν από την επιπέδωση. Βήμα 1 ο : Στερέωση των μανελών σε μαγνητική πλάκα λειαντικής εργαλειομηχανής (ρεκτιφιέ) (εικόνα 4.7). 60

72 Βήμα 2 ο : Εύρεση ενός σημείου αναφοράς, έτσι ώστε να μπορέσει να ξεκινήσει η κατεργασία της επιφάνειας μέχρι να καθαρίσει από τις ανωμαλίες που είχαν προκύψει. Εικόνα 4.6 Ορισμένες μανέλες τόρνων μετά από την επιπέδωση. Εικόνα 4.7 Λειαντική μηχανή πρισματικών επιφανειών για την επιπέδωση των μανελών. 61

73 4.4 Επισκευή των κοχλιών στερέωσης στον εργαλειοδέτη Ο καθαρισμός των σπειρωμάτων των κοχλιών χρειάστηκε για την διευκόλυνση της πρόσδεσης των κοπτικών εργαλείων επάνω στον εργαλειοδέτη και ακολούθησε η εξής διαδικασία: 1. Μέτρηση κοχλία με παχύμετρο για εύρεση σπειρώματος, (σπείρωμα κοχλία Μ10) το οποίο φαίνεται και στην εικόνα Μέτρηση κοχλία με σπειρόμετρο για εύρεση βήματος, («ολοκληρωμένο» σπείρωμα κοχλία Μ10x1.0) το οποίο επίσης φαίνεται στην εικόνα Εύρεση κατάλληλου σπειροτόμου Μ10x1.0 για καθάρισμα (εξωτερικού σπειρώματος) κοχλία (εικόνα 4.9). 4. Εύρεση κατάλληλου σπειροτόμου Μ10x1.0 για καθάρισμα εσωτερικού σπειρώματος στον εργαλειοδέτη. Εικόνα 4.8 Παχύμετρο και σπειρόμετρο. 62

74 Εικόνα 4.9 Σπειροτόμοι Μ10x1.0 για εξωτερικό και εσωτερικό σπείρωμα. Εικόνα 4.10 Εργαλειοδέτης τόρνου μετά από καθάρισμα σπειρώματος. 63

75 4.5 Στερέωση / επισκευή μοχλών στους τόρνους Αυτά τα οποία χρειάστηκαν αλλαγή ή επισκευή ήταν: από βολάν εργαλειοφορείων και κεντροφορέων, ένας μοχλός που απουσιάζει σε έναν καθώς και άλλο ένα σπασμένο στον τόρνο επίδειξης (τόρνος σε τομή για επίδειξη λειτουργίας στους εκπαιδευόμενους φοιτητές) Αλλαγή / αντικατάσταση μοχλών από το βολάν εργαλειοφορείων Η διαδικασία που πραγματοποιήθηκε για την αλλαγή και αντικατάσταση των χερουλιών είναι η εξής: 1. Λύσιμο ενός μοχλού ώστε να μετρηθεί το σπείρωμα για αγορά νέων μοχλών. 2. Η διαδικασία της μέτρησης έγινε όπως και στην προηγούμενη εργασία, δηλαδή με παχύμετρο και σπειρόμετρο (σπείρωμα Μ5x1.0). 3. Επειδή στο εμπόριο δεν υπήρχαν μοχλοί με το ίδιο σπείρωμα (Μ5x1.0) αλλά υπήρχε Μ6x1.0 με τον κατάλληλο σπειροτόμο Μ5x1.0, δημιουργήθηκε το ζητούμενο (εξωτερικό) σπείρωμα Αντικατάσταση βοηθητικού μοχλού χειροτροχού από κεντροφορέα Στο συγκεκριμένο μοχλό είχε σπάσει ο κοχλίας, ο οποίος το συγκρατούσε και ακολούθησε η παρακάτω διαδικασία: 1. Αποσυναρμολόγηση χειροτροχού από τον κεντροφορέα, έτσι ώστε να αφαιρεθεί ο παλιός βοηθητικός μοχλός με μεγαλύτερη ευκολία, για να μπορέσει να τοποθετηθεί ο νέος. 2. Συγκράτηση του χειροτροχού σε μέγγενη για πλήρη σταθεροποίηση. 3. Δημιουργία οδηγού στο κέντρο του κοχλία με αιχμηρό αντικείμενο (πόντα), για να μπορέσει το δράπανο με κατάλληλο τρυπάνι να διεισδύσει, ώστε να αφαιρεθεί με αυτόν τον τρόπο ο μοχλός. 4. Διάνοιξη οπής στον κοχλία με τρυπάνι 2.5 mm, 4.5 mm, 6 mm, 8 mm όπου ήταν η διάμετρος που είχε (ο κοχλίας). 5. Αγορά νέου μοχλού με σπείρωμα Μ10x1.50. Επιλέχθηκε βοηθητικός μοχλός με μεγαλύτερη διάμετρο λόγω του ότι είχε αλλοιωθεί το προηγούμενο σπείρωμα από το τρύπημα και έπρεπε να δημιουργηθεί νέο. 64

76 6. Με σπειροτόμο Μ10x1.50, αρχικά με το πρώτο από τη σειρά ακολούθησε το δεύτερο και τέλος το τρίτο, δημιουργήθηκε νέο σπείρωμα κατάλληλο για το βοηθητικό μοχλό. Εικόνα 4.11 Εργαλεία για την διάνοιξη οπής και σπειρώματος. Εικόνα 4.12 Ολοκλήρωση σπειρώματος με τον σπειροτόμο Μ10x

77 4.5.3 Επισκευή στο μοχλό του τόρνου επίδειξης Για την επισκευή του μοχλού έπρεπε να ακολουθήσει η διαδικασία που περιγράφεται παρακάτω. Εικόνα 4.13 Σπασμένος άξονας προώσεων από το μοχλό. Εικόνα 4.14 Απεικόνιση του υπόλοιπου σπασμένου κομματιού. 66

78 1. Επιπέδωση του άξονα της εικόνας 4.13, με μία επίπεδη λίμα bastard για καλύτερη επεξεργασία. 2. Δημιουργία οδηγού στο κέντρο του άξονα με μία πόντα, για να διεισδύσει το τρυπάνι (παρόμοιος τρόπος με το χερούλι του κεντροφορέα). 3. Διάνοιξη οπής στον άξονα με δράπανο, το οποίο είχε τρυπάνι 2,5 mm το επόμενο 3,5 mm και τέλος 5 mm. 4. Δημιουργία σπειρώματος με σπειροτόμο M6x1.0 (περάστηκε όλη η σειρά). Εικόνα 4.15 Εσωτερικό σπείρωμα στον άξονα 5. Επειδή η διάμετρος του άξονα είναι 10 mm, έπρεπε να γίνει μια προέκταση του άξονα με ίδια διάμετρο με εξωτερικό σπείρωμα, ώστε να μπορέσει να τοποθετηθεί ο μοχλός στη θέση του πάλι. 6. Η προαναφερθείσα προέκταση του άξονα κατεργάστηκε σε τόρνο σε κατάλληλες διαστάσεις, οι οποίες μετρήθηκαν από πριν και αποτυπώθηκαν σε σχέδια. 7. Αφού σχεδιάστηκε η προέκταση, πραγματοποιήθηκε διάνοιξη οπής εγκάρσια, ώστε να τοποθετηθεί πείρος ανάμεσα στο μοχλό και την προέκταση, για να σταθεροποιηθεί σε ένα σημείο. 8. Πρεσσάρισμα (σφικτή συναρμογή) προέκτασης μέσα στο μοχλό και τοποθέτηση πείρου. 67

79 Εικόνα 4.16 Κατεργασμένη προέκταση άξονα στις απαιτούμενες διαστάσεις. Εικόνα 4.17 Απεικόνιση συναρμολογημένης προέκτασης άξονα με το μοχλό και τον πείρο. Εικόνα 4.18 Τοποθέτηση μοχλού στον τόρνο επίδειξης 68

80 4.6 Στερέωση ηλεκτρικού διακόπτη στον τόρνο Νο.1 Για την εξακρίβωση του προβλήματος έπρεπε να αποσυναρμολογηθεί ο πίνακας που απεικονίζεται στην παρακάτω εικόνα. Αφού λύθηκε, φάνηκε ότι χρειαζόταν σύσφιξη το περικόχλιο που υπήρχε από την εσωτερική πλευρά, το οποίο πιθανόν να είχε «χαλαρώσει» από την χρήση. Εικόνα 4.19 Ηλεκτρικός διακόπτης (κόκκινο κουμπί έκτακτης ανάγκης) στον πίνακα προώσεων σπειρώματος. 4.7 Αποκατάσταση βλάβης στον επιλογέα κίνησης τράπεζας στη φρεζομηχανή Νο.4 Το πρόβλημα που είχε δημιουργηθεί ήταν όταν άλλαζε θέση ο μοχλός για να μετακινηθεί εγκάρσια το τραπέζι της φρέζας και ερχόταν πάλι στη θέση απεμπλοκής (αποσύμπλεξη) απ όπου δεν μπορούσε μερικές φορές να σταθεροποιηθεί, με αποτέλεσμα να επανενεργοποιείται ακούσια και πάλι η πρόωση. 69

81 Εικόνα 4.20 Επιλογέας κίνησης τραπεζιού της φρεζομηχανής. Με βάση την παραπάνω εικόνα, αποσυναρμολογήθηκαν τα 2 καλύμματα γύρω από τον επιλογέα κίνησης με σκοπό να βρεθεί το πρόβλημα που είχε προκύψει. Αφού λύθηκαν, το μόνο πρόβλημα που φαινόταν να είχε ήταν ότι το γρανάζι με τον αριθμό 2 που ήταν κανονικά πακτωμένο, όπως φαίνεται και στην εικόνα 4.21, πιθανόν να είχε λυθεί ο κοχλίας όπου το κρατάει σταθεροποιημένο, με αποτέλεσμα κατά την κίνηση του μοχλού να αλλάζουν θέση τα γρανάζια. Εικόνα 4.21 Γρανάζια για την μετάδοση κίνησης του τραπεζιού της φρεζομηχανής. 70

82 4.8 Αποκατάσταση συστήματος φωτισμού και ψύξης στον τόρνο Νο.1 Αυτή η εργασία πραγματοποιήθηκε με σκόπο την επίδειξη ενός «πλήρους» τόρνου στους εκπαιδευόμενους φοιτητές. 1. Ελέγχθηκαν τα καλώδια με πολύμετρο, για να διαπιστωθεί, εάν πράγματι υπήρχε προεγκατάσταση ηλεκτρολογικού δικτύου για τον φωτισμό, καθώς και για την αντλία ψύξης. 2. Με δείγμα προηγούμενου λαμπτήρα αγοράστηκε νέος, ο οποίος τοποθετήθηκε στον τόρνο. 3. Επειδή δεν υπήρχε αντλία στον τόρνο νούμερο 1, σημάνθηκαν τα καλώδια και οι θέσεις του καθενός από έναν άλλον τόρνο, που ήταν πλήρης και έτσι συνδέθηκαν στον ζητούμενο. Ένα πρόβλημα που προέκυψε ήταν ότι η λεκάνη στην οποία αποθηκεύεται το υγρό ψύξης ήταν σπασμένη, καθώς και όλες οι υπόλοιπες, με αποτέλεσμα να επιλεγεί αυτή που ήταν στην καλύτερη κατάσταση και να κολληθεί με ειδική κόλλα για να εξαλειφθεί η διαρροή. Εικόνα 4.22 Ράγισμα εξωτερικής επιφάνειας της λεκάνης με το υγρό ψύξης. 71

83 Εικόνα 4.23 Αποκατάσταση συστήματος φωτισμού και ψύξης στον τόρνο νούμερο Καθαρισμός / τακτοποίηση όλων των φοριαμών εργαλείων των τόρνων Όλα τα εργαλεία τακτοποιήθηκαν στους φοριαμούς με την ίδια θέση και σειρά για ευκολία εύρεσής τους. Τα εργαλεία που χρησιμοποιούνται είναι: Κλειδί του τσοκ. Προσθήκες για τα κοπτικά εργαλεία. Πινέλο. Κοπτικά εργαλεία. Κλειδί άλεν. Τρυπάνια και περιστροφική πόντα. 72

84 4.10 Συντήρηση / καθαρισμός αεροσυμπιεστή του εργαστηρίου εργαλειομηχανών Εικόνα 4.24 Αεροσυμπιεστής εργαστηρίου εργαλειομηχανών. Στην παραπάνω εικόνα αριστερά από το σημείο Α, φαίνεται το νερό που τρέχει από τον αεροσυμπιεστή, το οποίο βρίσκεται μέσα στον πεπιεσμένο αέρα και θα έπρεπε να αδειάζει καθημερινά πριν από κάθε χρήση Αποκατάσταση διαρροής στο δίκτυο πεπιεσμένου αέρα Το δίκτυο πεπιεσμένου αέρα στις φρεζομηχανές είχε απομονωθεί με μία βάνα, λόγω της διαρροής που υπήρχε. Τα βήματα που έγιναν για την αποκατάστασή της διαρροής ήταν τα εξής: 1. Τέθηκε σε λειτουργία ο αεροσυμπιεστής και με ανοιχτή τη βάνα ο πεπιεσμένος αέρας διανεμήθηκε στο δίκτυο και έτσι εντοπίστηκε απευθείας η διαρροή, η οποία είναι εμφανής στην παρακάτω εικόνα. 73

85 Εικόνα 4.25 Διαρροή του δικτύου με πεπιεσμένο αέρα. 2. Τα εργαλεία που χρησίμευσαν ήταν ένα καθαριστικό, το οποίο καθαρίζει τοπικά την επιφάνεια προετοιμάζοντάς την για κόλληση, ένα φλόγιστρο, το οποίο χρειάστηκε για την αύξηση της θερμοκρασίας και τέλος σύρμα κόλλησης χαλκοσωλήνων, όπου με τη βοήθεια της θερμοκρασίας που είχε αναπτυχθεί έγινε η κόλληση. Εικόνα 4.26 Εργαλεία για την αποκατάσταση της διαρροής του πεπιεσμένου αέρα. 1) καθαριστικό. 2) φλόγιστρο. 3) σύρμα κόλλησης χαλκοσωλήνων. 74

86 4.12 Στερέωση κάθετης κεφαλής σε φρεζομηχανή Στο μηχανολογικό εργαστήριο ΙΙ δεν υπήρχε φρεζομηχανή κάθετου άξονα έτοιμη για να λειτουργήσει. Υπήρχε η κάθετη κεφαλή χωρίς τους πρισματοδηγούς, με αποτέλεσμα να χρειαστούν εξ αρχής κατασκευή έτσι ώστε να μπορέσει να στερεωθεί επάνω στη φρεζομηχανή. Αρχικά, έγιναν οι απαραίτητες μετρήσεις και ελέγχθηκαν οι φρεζομηχανές νούμερο 1, 2, 3 και 4 όπου διαπιστώθηκε ότι μπορεί να τοποθετηθεί και να λειτουργήσει η κάθετη κεφαλή. Εικόνα 4.27 Κάθετη κεφαλή φρεζομηχανής. Εικόνα 4.28 Φρεζομηχανή οριζόντιου άξονα εργαστηρίου. 75

87 Με βάση την εικόνα 4.27, η κάθετη κεφαλή θα πρέπει να ταιριάξει με την πρισματική χελιδονοουρά (σημείο Α) της εικόνας 4.28 και μεταξύ τους να παρεμβάλλονται οι πρισματοδηγοί. Από τη διαφορά κάποιων μετρήσεων που προέκυψαν, βρέθηκαν οι διαστάσεις από τους πρισματοδηγούς. Αφού έγιναν τα απαραίτητα σχέδια, τόσο των τεμαχίων όσο και της συναρμολόγησης με την πρισματική γλύστρα, απαιτήθηκε η προμήθεια 2 πλακών με ορθογωνικές διαστάσεις 50x30x260 mm. Η κατεργασία των κομματιών πραγματοποιήθηκε στην πλάνη της εικόνας Εικόνα 4.29 Πλάνη για την ολοκλήρωση της κατεργασίας. Σύμφωνα με την εικόνα 4.29, στο σημείο Α γίνεται η ρύθμιση της κλίσης της πορείας του κοπτικού. Στο σημείο Β, όπου βρίσκεται ο μοχλός μετακινείται το τραπέζι οριζόντια, σε διεύθυνση κάθετη ως προς την παλινδρομική κίνηση κοπής. Στο σημείο 76

88 Γ, αλλάζοντας θέση στο μοχλό προς τα δεξιά ξεκινάει η παλινδρόμηση. Και τέλος, στο σημείο Δ ρυθμίζονται με το μοχλό οι παλινδρομήσεις/λεπτό. Η κατεργασία έγινε ως εξής: 1. Συγκράτηση του κομματιού στη μέγγενη. 2. Πρώτα απ όλα, έπρεπε να ρυθμιστεί η διαδρομή που θα έκανε η κεφαλή την παλινδρόμηση, όπου η απόσταση θα ήταν τόση, όση και το κατεργαζόμενο κομμάτι 260 mm συν μια μικρή απόσταση για τη διευκόλυνση των ενεργειών που θα χρειαζόταν να γίνουν, όπως η πρόωση η οποία ήταν χειροκίνητη και χρειαζόταν κάποιο χρόνο. 3. Οι πρισματοδηγοί πρωτού να χρειαστούν κατεργασία για να πάρουν τις επιθυμητές μοίρες, έπρεπε να έχουν ορθογωνικές διαστάσεις 48.5x30x260 mm, οπότε όπως φαίνεται και στην εικόνα 4.30, έπρεπε να γίνει εκχόνδριση πρώτα από το σημείο 1 (με την κεφαλή της πλάνης να δείχνει 0 μοίρες και 29 παλινδρομήσεις/λεπτό ) περίπου 0,75 mm. Για να γίνει αυτό, έπρεπε πρώτα να παρθεί ένα σημείο αναφοράς, έτσι ώστε να ξεκινήσει το πρώτο πάσο από εκείνο το σημείο. 4. Αφού διαπιστώθηκε με μέτρηση με το παχύμετρο πόσο υλικό είχε αφαιρεθεί, χρειάστηκε να τοποθετηθεί και να συγκρατηθεί πάλι πάνω στη μέγγενη. Η κατεργαζόμενη επιφάνεια αυτή τη φορά ήταν η απέναντι πλευρά, με αποτέλεσμα να χρειαστεί εκ νέου εύρεση ενός σημείου αναφοράς, έως ότου φτάσει τις απαιτούμενες διαστάσεις. Εικόνα 4.30 Πρισματοδηγός με αρχικές διαστάσεις. 77

89 5. Στην εικόνα 4.31 φαίνεται στο σημείο 1 το υλικό που χρειάζεται εκχόνδριση. Ρυθμίζοντας την κεφαλή της πλάνης στις 50 μοίρες και τον μοχλό στις 29 παλινδρομίσεις/λεπτό, παίρνοντας ένα σημείο αναφοράς άρχισε η εκχόνδριση. 6. Αφού χρειαζόταν 2-3 πάσα για να τελειώσει η κατεργασία με τις 50 μοίρες ρυθμίστηκε ο μοχλός στις 37 παλινδρομήσεις/λεπτό, για να ολοκληρωθεί η αποπεράτωση. Εικόνα 4.31 Πρισματοδηγός μετά την επιπέδωση των επιφανειών. 7. Χρειάστηκε να ανασηκωθεί το κατεργαζόμενο κομμάτι στη μέγγενη. Επειδή η μία επιφάνεια ήταν ήδη κατεργασμένη για τις 50 μοίρες, με αποτέλεσμα να μην υπάρχει μεγάλη επιφάνεια για να συγκρατηθεί, τοποθετήθηκαν κατάλληλες προσθήκες ελεγμένες για τις διαστάσεις τους. 8. Όπως φαίνεται στην εικόνα 4.32, το υλικό που έπρεπε να αφαιρεθεί βρισκόταν στο σημείο 2. Η διαδικασία που ακολούθησε ήταν ίδια με τα βήματα 4 και 5. 78

90 Εικόνα 4.32 Πρισματοδηγός μετά την κατεργασία της επιφάνειας των 50 μοιρών. Η ίδια διαδικασία πραγματοποιήθηκε και για τον δεύτερο πρισματοδηγό. Εικόνα 4.33 Απεικόνιση πραγματικού πρισματοδηγού. Στη συνέχεια αυτό που έμεινε ήταν η διάνοιξη οπών για να δημιουργηθεί σπείρωμα και με αυτόν τον τρόπο να μπορέσουν να βιδώσουν οι πρισματοδηγοί επάνω στη βάση της κεφαλής. Η διαδικασία που ακολούθησε ήταν η εξής: 1. Έγιναν κάποιες μετρήσεις με παχύμετρο, έτσι ώστε να βρεθούν τα κέντρα των οπών και στις θέσεις που θα έπρεπε επάνω στους πρισματοδηγούς. 79

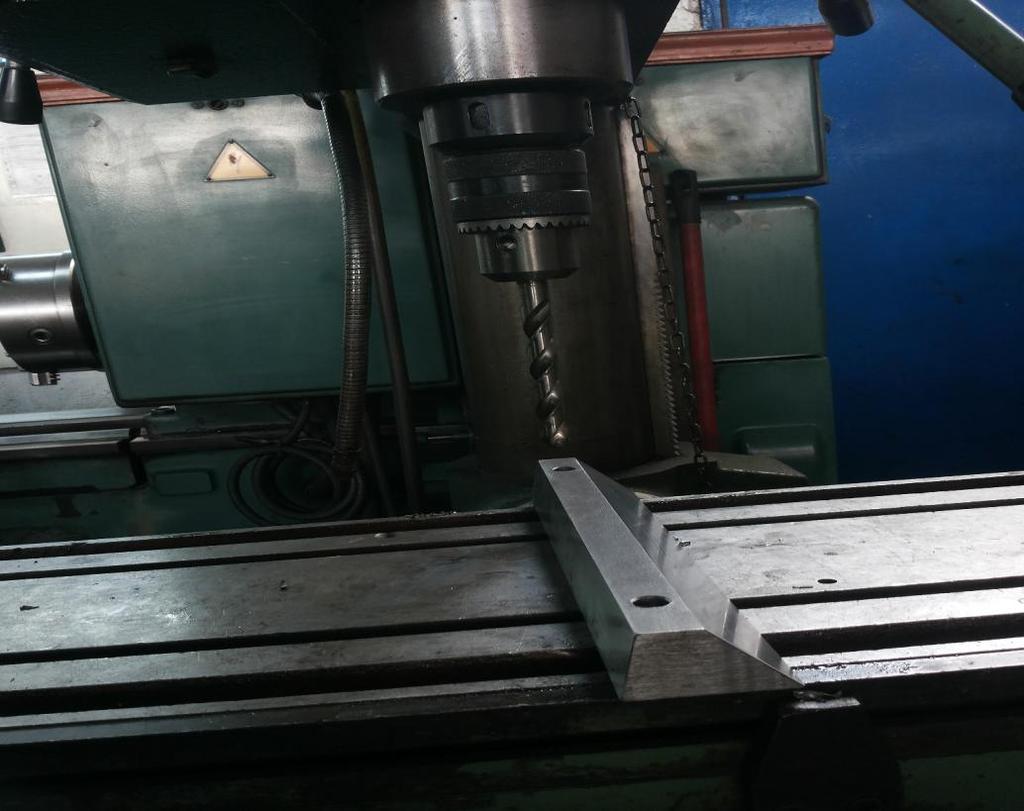

91 2. Αφού χαράχτηκαν τα κέντρα, χτυπώντας τα με πόντα δημιουργήθηκε οδηγός για το τρυπάνι, όπως φαίνεται και στην εικόνα Ακολούθησε συγκράτηση του πρισματοδηγού στο επιτραπέζιο δράπανο. 4. Διείσδυση τρυπανιού διαμέτρου 4,5 mm για διάνοιξη οπής. Μετά τοποθετήθηκε τρυπάνι διαμέτρου 8,5 mm και τέλος 10,5 mm. 5. Δημιουργία σπειρώματος με σπειροτόμο Μ12x1,75 χρησιμοποιώντας όλη τη σειρά. Εικόνα 4.34 Εργαλεία για κεντράρισμα των οπών. Εικόνα 4.35 Επιτραπέζιο δράπανο για την διάνοιξη των οπών. 80

92 Εικόνα 4.36 Σπειροτόμος Μ12x1,75. Αφού ολοκληρώθηκαν όλα τα παραπάνω βήματα το μόνο που απέμεινε ήταν η λείανση των πρισματοδηγών. Η λείανση, πραγματοποιήθηκε με μια σειρά από γυαλόχαρτα. Το πρώτο λειαντικό χαρτί που χρησιμοποιήθηκε ήταν το P80 (μεγάλο μέγεθος κόκκων), το οποίο χρειάστηκε για να επιπεδώσει την επιφάνεια όσο το δυνατόν περισσότερο, διότι με την πλάνη είχε δημιουργηθεί κατά την κατεργασία τραχιά επιφάνεια, η οποία δε λειάνθηκε όσο θα έπρεπε ούτε με την αποπεράτωση. Στη συνέχεια ακολούθησαν με τη σειρά P320, P600, P1000, P1500 και τέλος P
