1 ΠΛΩΤΟΙ ΑΝΑΡΡΟΦΗΤΙΚΟΙ ΕΚΣΚΑΦΕΙΣ ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΚΑΤΗΓΟΡΙΕΣ - ΜΟΝΤΕΛΑ

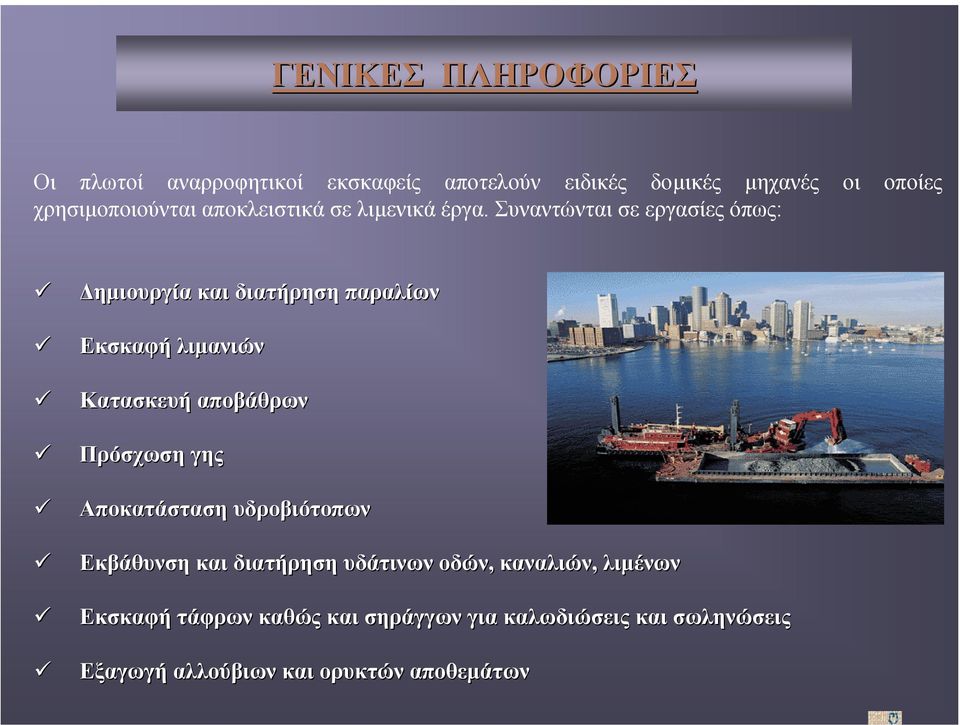

2 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Οι πλωτοί αναρροφητικοί εκσκαφείς αποτελούν ειδικές δοµικές µηχανές οι οποίες χρησιµοποιούνται αποκλειστικά σε λιµενικά έργα. Συναντώνται σε εργασίες όπως: ηµιουργία και διατήρηση παραλίων Εκσκαφή λιµανιών Κατασκευή αποβάθρων Πρόσχωση γης Αποκατάσταση υδροβιότοπων Εκβάθυνση και διατήρηση υδάτινων οδών, καναλιών, λιµένων Εκσκαφή τάφρων καθώς και σηράγγων για καλωδιώσεις και σωληνώσεις Εξαγωγή αλλούβιων και ορυκτών αποθεµάτων

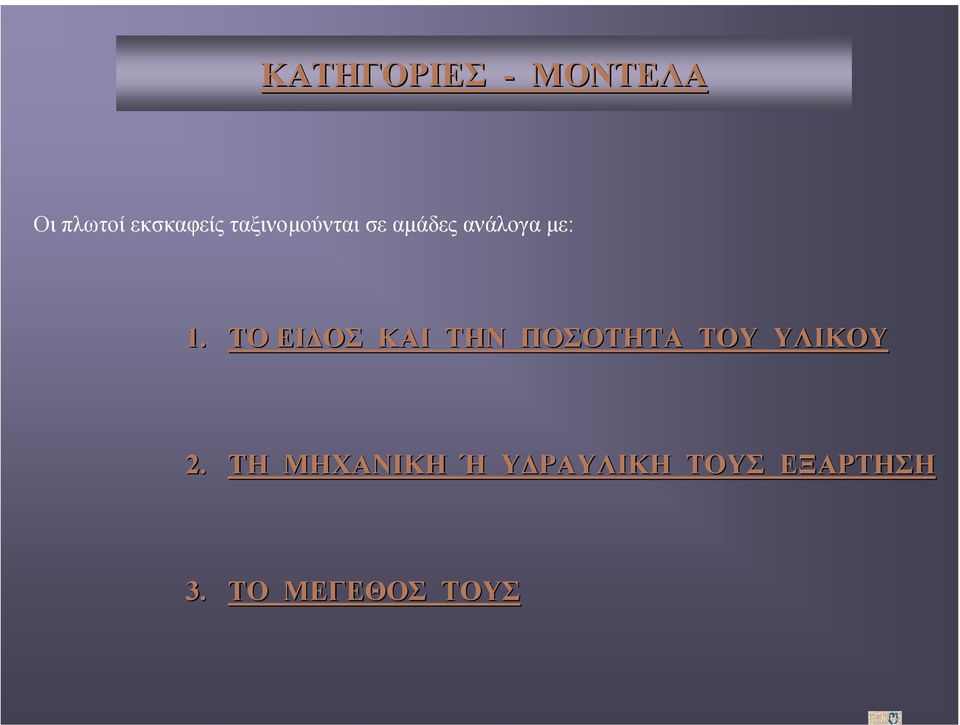

3 ΚΑΤΗΓΟΡΙΕΣ - ΜΟΝΤΕΛΑ Οι πλωτοί εκσκαφείς ταξινοµούνται σε αµάδες ανάλογα µε: 1. ΤΟ ΕΙ ΟΣ ΚΑΙ ΤΗΝ ΠΟΣΟΤΗΤΑ ΤΟΥ ΥΛΙΚΟΥ 2. ΤΗ ΜΗΧΑΝΙΚΗ Ή Υ ΡΑΥΛΙΚΗ ΤΟΥΣ ΕΞΑΡΤΗΣΗ 3. ΤΟ ΜΕΓΕΘΟΣ ΤΟΥΣ

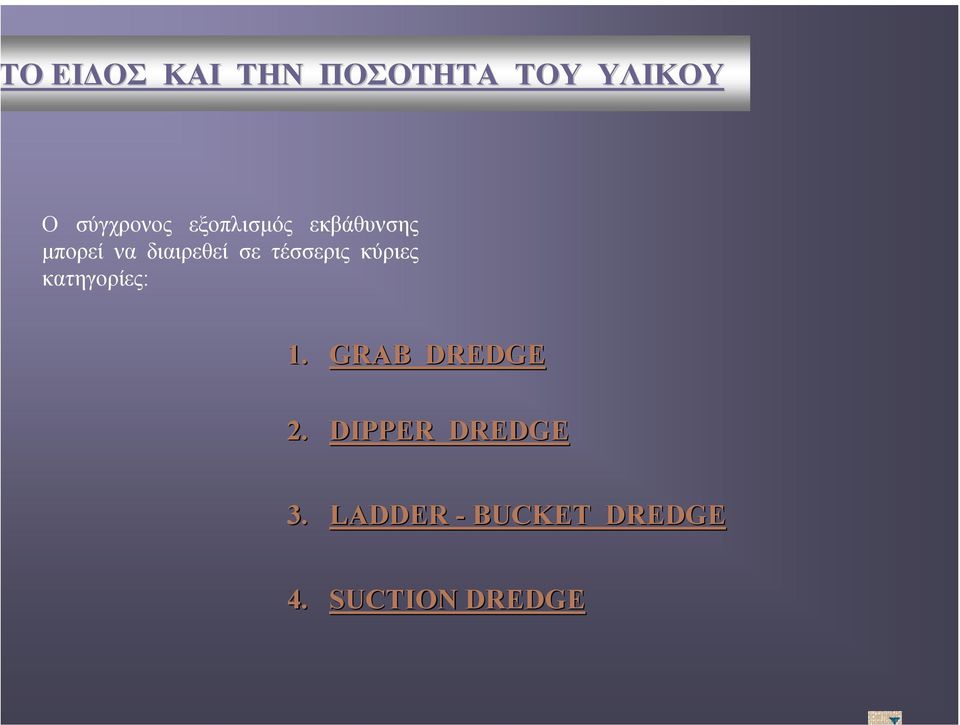

4 Ο ΕΙ ΟΣ ΚΑΙ ΤΗΝ ΠΟΣΟΤΗΤΑ ΤΟΥ ΥΛΙΚΟΥ Ο σύγχρονος εξοπλισµός εκβάθυνσης µπορεί να διαιρεθεί σε τέσσερις κύριες κατηγορίες: 1. GRAB DREDGE 2. DIPPER DREDGE 3. LADDER - BUCKET DREDGE 4. SUCTION DREDGE

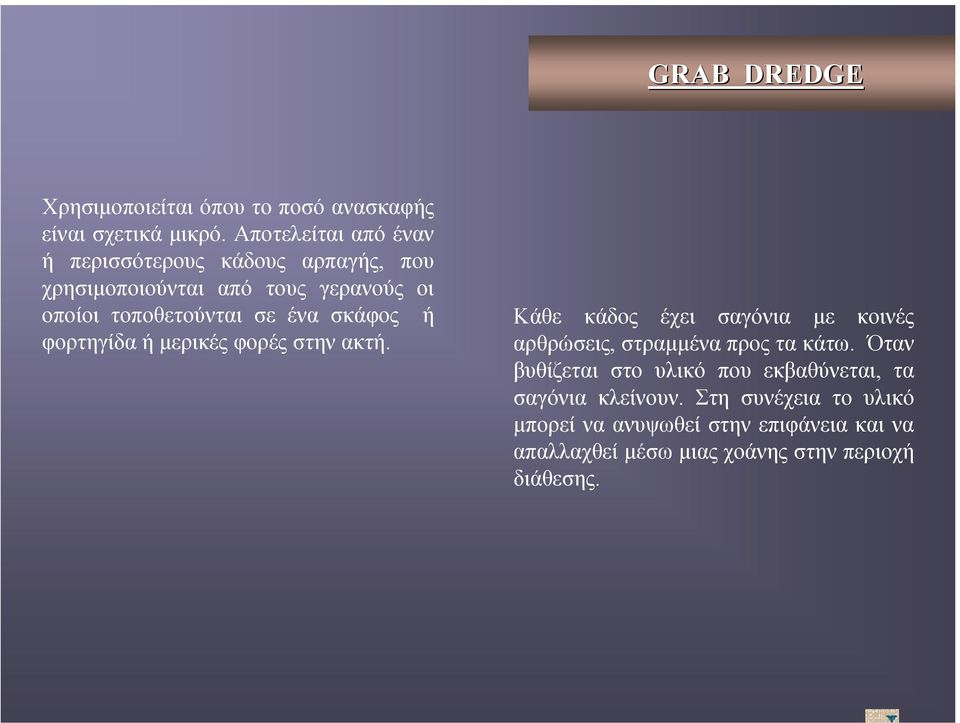

5 GRAB DREDGE Χρησιµοποιείται όπου το ποσό ανασκαφής είναι σχετικά µικρό. Αποτελείται από έναν ή περισσότερους κάδους αρπαγής, που χρησιµοποιούνται από τους γερανούς οι οποίοι τοποθετούνται σε ένα σκάφος ή φορτηγίδα ή µερικές φορές στην ακτή. Κάθε κάδος έχει σαγόνια µε κοινές αρθρώσεις, στραµµένα προς τα κάτω. Όταν βυθίζεται στο υλικό που εκβαθύνεται, τα σαγόνια κλείνουν. Στη συνέχεια το υλικό µπορείναανυψωθείστηνεπιφάνειακαινα απαλλαχθεί µέσω µιας χοάνης στην περιοχή διάθεσης.

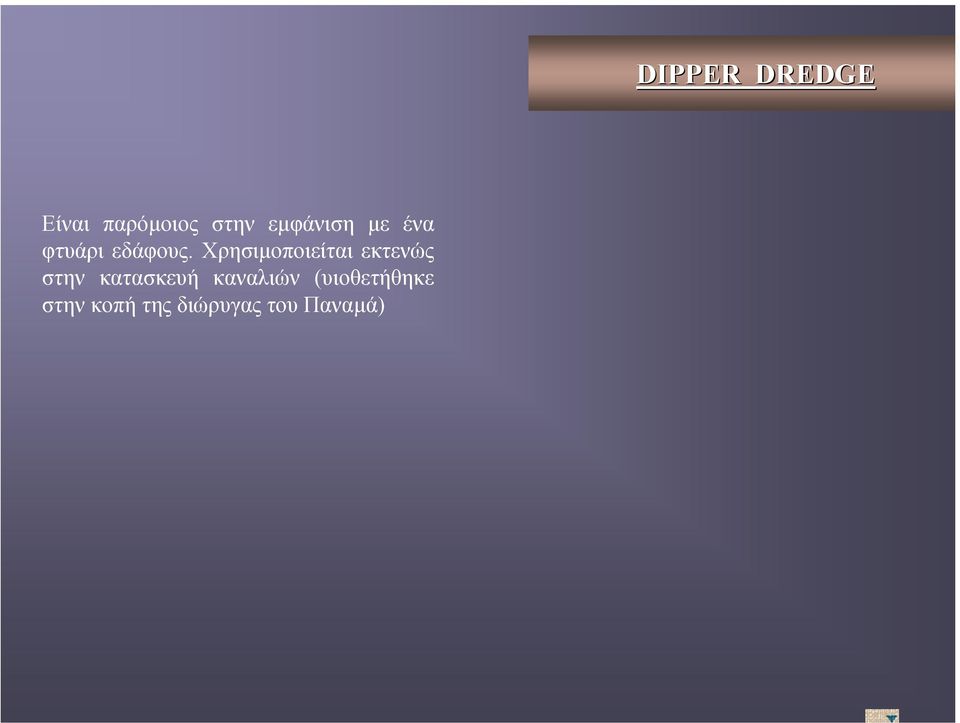

6 Είναι παρόµοιος στην εµφάνιση µε ένα φτυάρι εδάφους. Χρησιµοποιείται εκτενώς στην κατασκευή καναλιών (υιοθετήθηκε στην κοπή της διώρυγας του Παναµά) DIPPER DREDGE

7 LADDER - BUCKET DREDGE Είναι ένας πιο ειδικός τύπος. Τοποθετείται γενικά σε ένα αυτοπροωθητικό σκάφος στο οποίο είναι τοποθετηµένο ένα πλαίσιο από χάλυβα. Το πλαίσιο αυτό είναι εξοπλισµένο µε µια σειρά κάδων που περνούν από αλυσσσοτροχούς και έχει τη δυνατότητα να κινείται κατά την κατακόρυφη διεύθυνση. Το υλικό από τον πυθµένα εναποθέτεται είτε σε µια χοάνη στον ίδιο τον βυθοκόρο, είτε σε άλλο σκάφος παράλληλά του

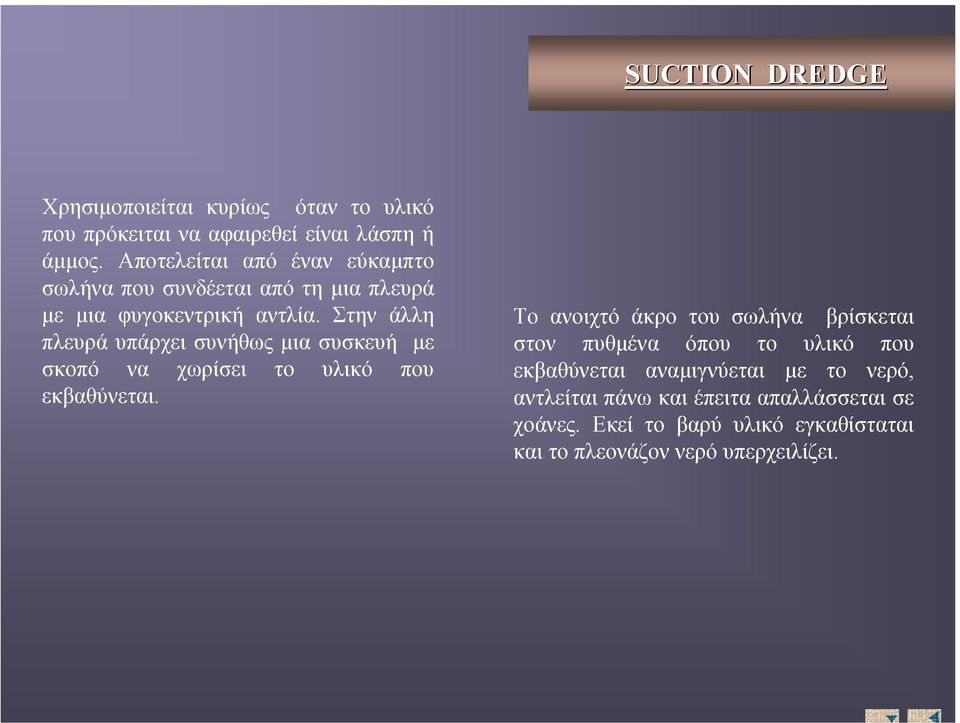

8 SUCTION DREDGE Χρησιµοποιείται κυρίως όταν το υλικό που πρόκειται να αφαιρεθεί είναι λάσπη ή άµµος. Αποτελείται από έναν εύκαµπτο σωλήνα που συνδέεται από τη µια πλευρά µε µια φυγοκεντρική αντλία. Στην άλλη πλευρά υπάρχει συνήθως µια συσκευή µε σκοπό να χωρίσει το υλικό που εκβαθύνεται. Το ανοιχτό άκρο του σωλήνα βρίσκεται στον πυθµένα όπου το υλικό που εκβαθύνεται αναµιγνύεται µε το νερό, αντλείται πάνω και έπειτα απαλλάσσεται σε χοάνες. Εκεί το βαρύ υλικό εγκαθίσταται και το πλεονάζον νερό υπερχειλίζει.

9 SUCTION DREDGE ιακρίνονται τα εξής µοντέλα: Dredge V Trailing Suction Hopper dredger Dredge XI-Trailing Suction Hopper Dredger Dredge VI Trailing Dredge XII-Trailing uction Hopper dredger Suction Hopper Dredgers Dredge Aquarius High Powered Cutter Suction dredger Dredge VII-Dumb Cut Dredge XV-Trailing Suction Dredger Suction Hopper Dredger Dredge VIII-Trailing Suction Hopper Dredger Dredge IX-Trailing Suction Hopper Dredger

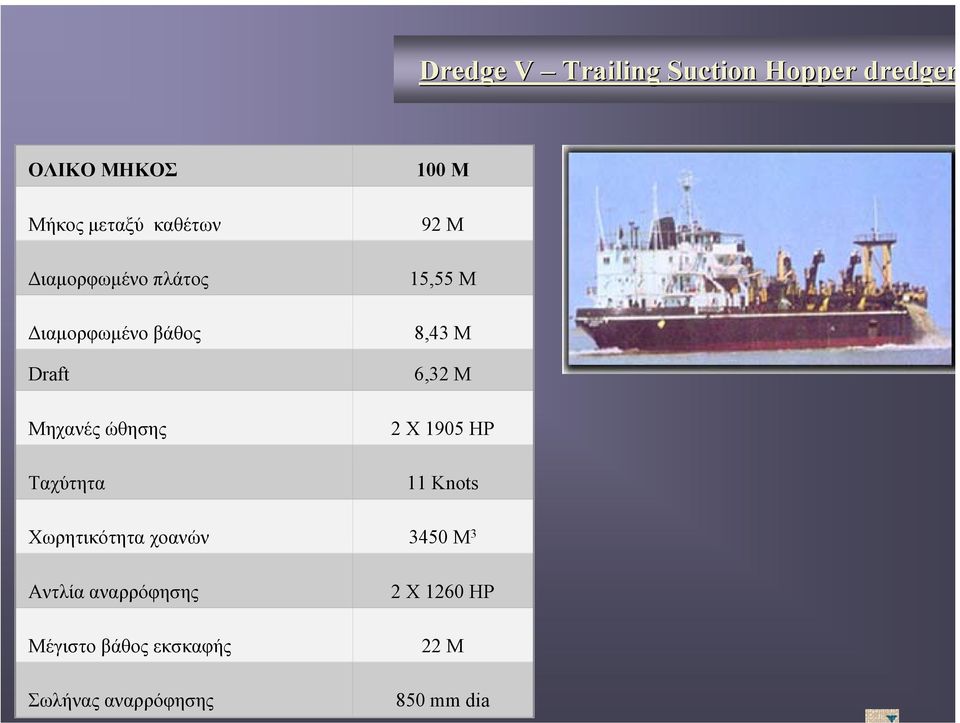

10 Dredge V Trailing Suction Hopper dredger ΟΛΙΚΟ ΜΗΚΟΣ Μήκος µεταξύ καθέτων ιαµορφωµένο πλάτος ιαµορφωµένο βάθος Draft Μηχανές ώθησης Ταχύτητα 100 Μ 92 Μ 15,55 Μ 8,43 Μ 6,32 Μ 2 X 1905 HP 11 Knots Χωρητικότητα χοανών 3450 M 3 Αντλία αναρρόφησης Μέγιστο βάθος εκσκαφής Σωλήνας αναρρόφησης 2 X 1260 HP 22 M 850 mm dia

11 Dredge VI Trailing Suction Hopper dredger ΟΛΙΚΟ ΜΗΚΟΣ Μήκος µεταξύ καθέτων ιαµορφωµένο πλάτος ιαµορφωµένο βάθος Draft Μηχανές ώθησης Ταχύτητα 104 Μ 96 Μ 15,50 Μ 8,40 Μ 6,32 M 2 X 1905 HP 11 Knots Χωρητικότητα χοανών 3770 M 3 Αντλία αναρρόφησης Μέγιστο βάθος εκσκαφής Σωλήνας αναρρόφησης 2 X 1260 HP 22 M 850 mm dia

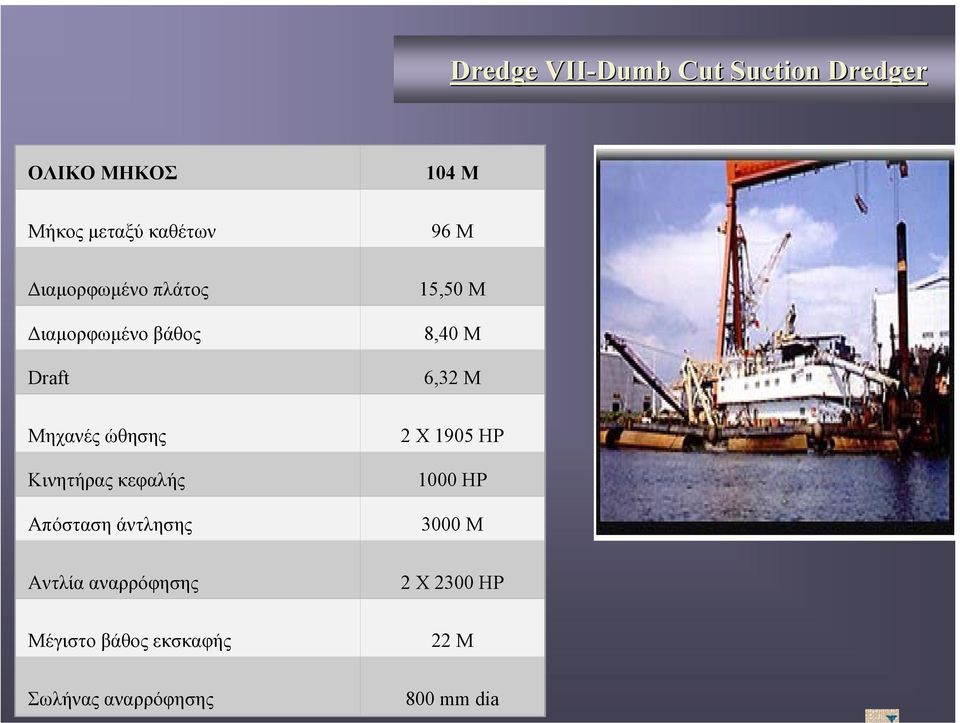

12 Dredge VII-Dumb Cut Suction Dredger ΟΛΙΚΟ ΜΗΚΟΣ 104 Μ Μήκος µεταξύ καθέτων 96 Μ ιαµορφωµένο πλάτος ιαµορφωµένο βάθος Draft 15,50 Μ 8,40 Μ 6,32 Μ Μηχανές ώθησης Κινητήρας κεφαλής Απόσταση άντλησης 2 X 1905 HP 1000 HP 3000 Μ Αντλία αναρρόφησης 2 X 2300 HP Μέγιστο βάθος εκσκαφής 22 M Σωλήνας αναρρόφησης 800 mm dia

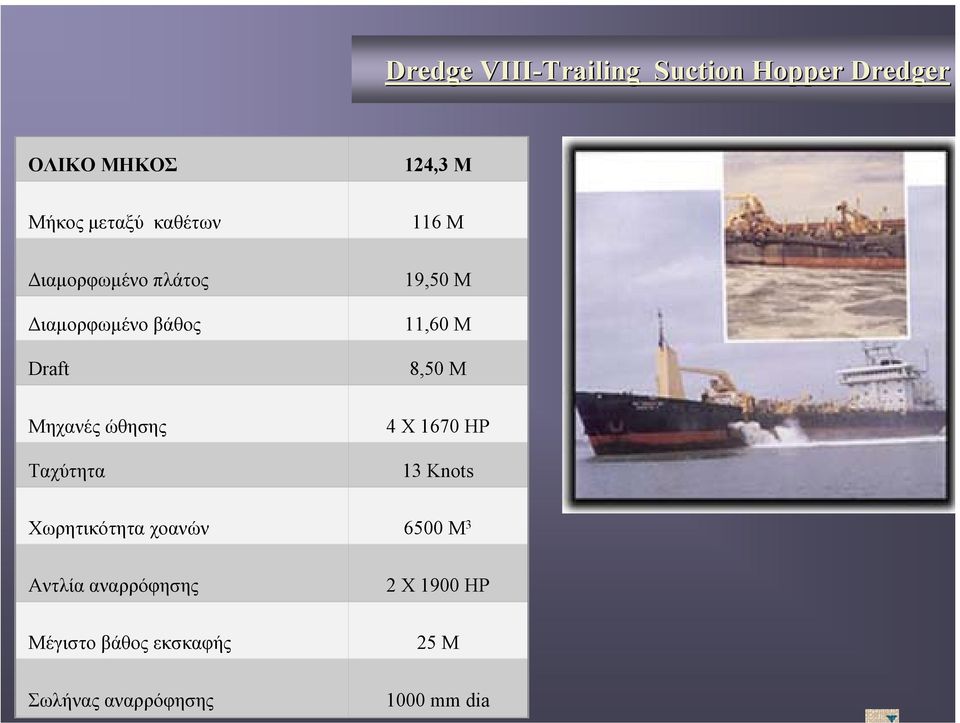

13 Dredge VIII-Trailing Suction Hopper Dredger ΟΛΙΚΟ ΜΗΚΟΣ 124,3 Μ Μήκος µεταξύ καθέτων 116 Μ ιαµορφωµένο πλάτος ιαµορφωµένο βάθος Draft 19,50 Μ 11,60 Μ 8,50 Μ Μηχανές ώθησης Ταχύτητα 4 X 1670 HP 13 Knots Χωρητικότητα χοανών 6500 M 3 Αντλία αναρρόφησης 2 X 1900 HP Μέγιστο βάθος εκσκαφής 25 M Σωλήνας αναρρόφησης 1000 mm dia

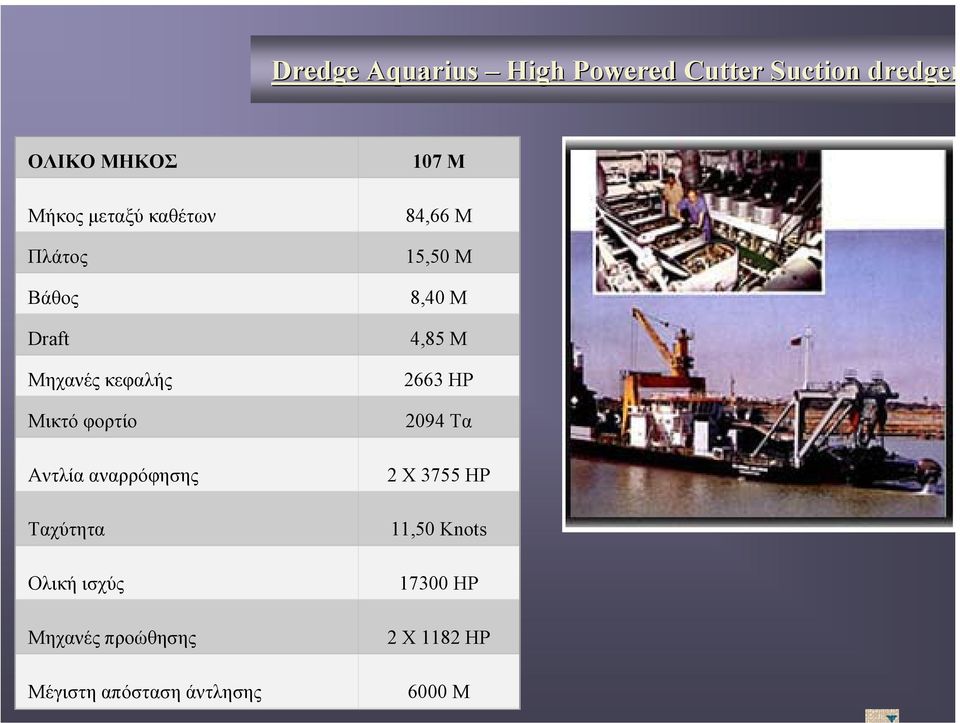

14 Dredge Aquarius High Powered Cutter Suction dredger ΟΛΙΚΟ ΜΗΚΟΣ Μήκος µεταξύ καθέτων Πλάτος Βάθος Draft Μηχανές κεφαλής Μικτό φορτίο Αντλία αναρρόφησης Ταχύτητα Ολική ισχύς Μηχανές προώθησης Μέγιστη απόσταση άντλησης 107 Μ 84,66 Μ 15,50 Μ 8,40 Μ 4,85 Μ 2663 HP 2094 Τα 2 Χ 3755 HP 11,50 Knots HP 2 Χ 1182 HP 6000 Μ

15 Dredge XI-Trailing Suction Hopper Dredger ΟΛΙΚΟ ΜΗΚΟΣ 115 Μ Μήκος µεταξύ καθέτων Ακτίνα Βάθος 104 Μ 21 Μ 7,55 Μ Κατανάλωση µηχανικής ισχύος 7339 KW Μηχανές ώθησης Ταχύτητα 2 X 2900 KW 13 Knots Χωρητικότητα χοανών 4500 M 3 Μέγιστο βάθος εκσκαφής 20 Μ Αντλία αναρρόφησης 2 Χ 750 KW Σωλήνας αναρρόφησης 700 mm dia

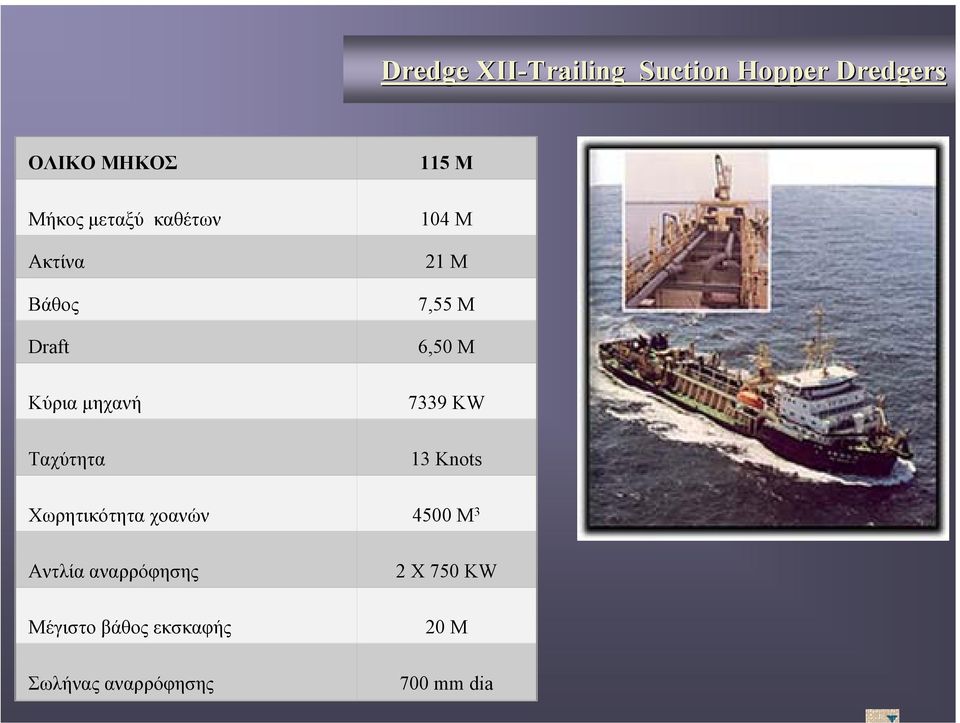

16 Dredge XII-Trailing Suction Hopper Dredgers ΟΛΙΚΟ ΜΗΚΟΣ Μήκος µεταξύ καθέτων Ακτίνα Βάθος Draft Κύρια µηχανή Ταχύτητα 115 Μ 104 Μ 21 Μ 7,55 Μ 6,50 Μ 7339 KW 13 Knots Χωρητικότητα χοανών 4500 M 3 Αντλία αναρρόφησης Μέγιστο βάθος εκσκαφής Σωλήνας αναρρόφησης 2 X 750 KW 20 M 700 mm dia

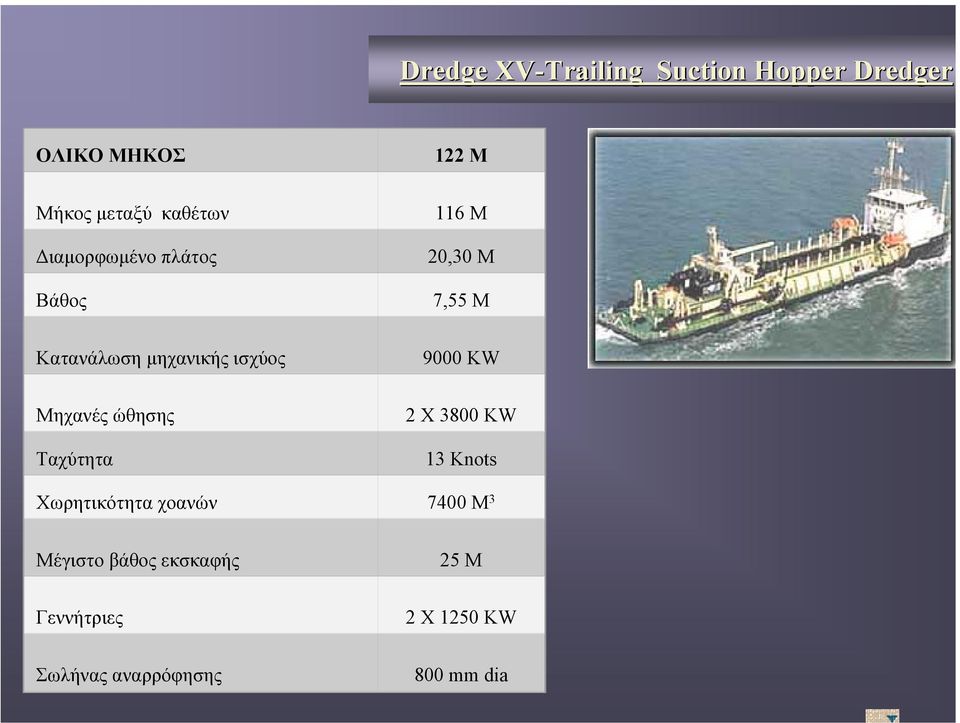

17 Dredge XV-Trailing Suction Hopper Dredger ΟΛΙΚΟ ΜΗΚΟΣ 122 Μ Μήκος µεταξύ καθέτων ιαµορφωµένο πλάτος Βάθος 116 Μ 20,30 Μ 7,55 Μ Κατανάλωση µηχανικής ισχύος 9000 KW Μηχανές ώθησης Ταχύτητα 2 X 3800 KW 13 Knots Χωρητικότητα χοανών 7400 M 3 Μέγιστο βάθος εκσκαφής 25 Μ Γεννήτριες 2 Χ 1250 KW Σωλήνας αναρρόφησης 800 mm dia

18 Dredge IX-Trailing Suction Hopper Dredger ΟΛΙΚΟ ΜΗΚΟΣ Μήκος µεταξύ καθέτων 102,60 Μ 95,10 Μ ιαµορφωµένο πλάτος 18,20Μ ιαµορφωµένο βάθος Draft Κύριες µηχανές Ταχύτητα 8,90 Μ 7,50 Μ 2 X 5250 HP 13,8 Knots Χωρητικότητα χοανών 4500 M 3 Αντλία αναρρόφησης Μέγιστο βάθος εκσκαφής Σωλήνας αναρρόφησης 2 X 1440 HP 25 M 800 mm dia

19 Η ΜΗΧΑΝΙΚΗ Ή Υ ΡΑΥΛΙΚΗ ΤΟΥΣ ΕΞΑΡΤΗΣΗ Με βάση τη µηχανική ή υδραυλική τους εξάρτηση οι βαθυκόροι χωρίζονται σε: 1. ΜΗΧΑΝΙΚΟΣ ΒΑΘΥΚΟΡΟΣ 2. Υ ΡΑΥΛΙΚΟΣ ΒΑΘΥΚΟΡΟΣ

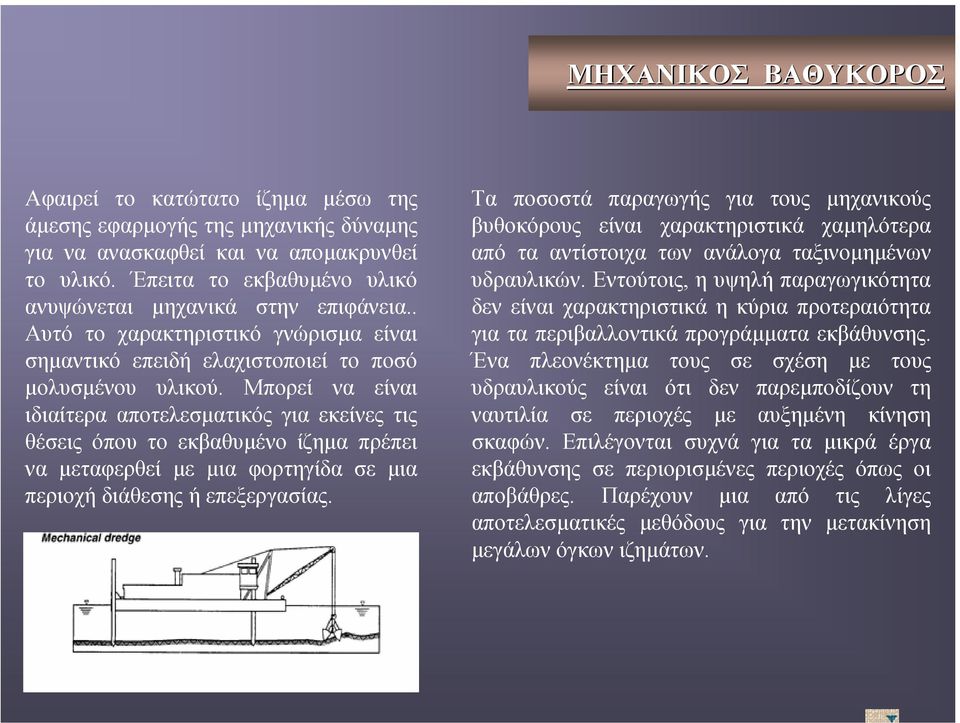

20 ΜΗΧΑΝΙΚΟΣ ΒΑΘΥΚΟΡΟΣ Αφαιρεί το κατώτατο ίζηµα µέσω της άµεσης εφαρµογής της µηχανικής δύναµης γιαναανασκαφθείκαινααποµακρυνθεί το υλικό. Έπειτα το εκβαθυµένο υλικό ανυψώνεται µηχανικά στην επιφάνεια.. Αυτό το χαρακτηριστικό γνώρισµα είναι σηµαντικό επειδή ελαχιστοποιεί το ποσό µολυσµένου υλικού. Μπορεί να είναι ιδιαίτερα αποτελεσµατικός για εκείνες τις θέσεις όπου το εκβαθυµένο ίζηµα πρέπει να µεταφερθεί µε µια φορτηγίδα σε µια περιοχή διάθεσης ή επεξεργασίας. Τα ποσοστά παραγωγής για τους µηχανικούς βυθοκόρους είναι χαρακτηριστικά χαµηλότερα από τα αντίστοιχα των ανάλογα ταξινοµηµένων υδραυλικών. Εντούτοις, ηυψηλήπαραγωγικότητα δεν είναι χαρακτηριστικά η κύρια προτεραιότητα γιαταπεριβαλλοντικάπρογράµµατα εκβάθυνσης. Ένα πλεονέκτηµα τους σε σχέση µε τους υδραυλικούς είναι ότι δεν παρεµποδίζουν τη ναυτιλία σε περιοχές µε αυξηµένη κίνηση σκαφών. Επιλέγονται συχνά για τα µικρά έργα εκβάθυνσης σε περιορισµένες περιοχές όπως οι αποβάθρες. Παρέχουν µια από τις λίγες αποτελεσµατικές µεθόδους για την µετακίνηση µεγάλων όγκων ιζηµάτων.

21 Υ ΡΑΥΛΙΚΟΣ ΒΑΘΥΚΟΡΟΣ Ο υδραυλικός βυθοκόρος µεταφέρει ιζήµατα υπό µορφή πηλού µέσω µιας αντλίας αναρρόφησης χρησιµοποιώντας µια περιστρεφόµενη κεφαλή, η οποία καθώς πιέζει την επιφάνεια του υλικού το χαλαρώνει. Αυτός ο τύπος βυθοκόρου ταιριάζει ιδιαίτερα στην εκβάθυνση των συµπιεσµένων υλικών και µπορεί να χρησιµοποιηθεί για να αφαιρέσει µαλακές καταθέσεις βράχων. Το εκβαθυµένο υλικό µεταφέρεται άµεσα από την περιοχή της εκσκαφής είτε επιπλέοντας, είτε µέσω υποβρύχιων σωληνώσεων και απαλλάσσεται στην περιοχή διάθεσης. Με την χρήση συµπληρωµατικών αντλιών είναι δυνατόν να αντληθεί το υλικό από βάθος µέχρι και πόδια. Κατά συνέπεια, αυτή η µέθοδος εκβάθυνσης µπορεί να χρησιµοποιηθεί για τη µετακίνηση υλικού ακόµη και στα πιο µεγάλα βάθη των λιµενικών καναλιών. Παράλληλα παρέχει µια οικονοµική µέθοδο άντλησης και αποµάκρυνσης µολυσµένων ιζηµάτων. Η ικανότητα του βυθοκόρου καθορίζεται γενικά από τη διάµετρο των αντλιών απαλλαγής. Οι ταξινοµήσεις µεγέθους είναι: µικροί (10-36), µεσαίοι (41-56) και µεγάλοι (61-91).

22 Υ ΡΑΥΛΙΚΟΣ ΒΑΘΥΚΟΡΟΣ Οι συγκεντρώσεις του πηλού είναι µια συνάρτηση της ταχύτητας αναρρόφησης, των φυσικών χαρακτηριστικών του κανονικού ιζήµατος και των αποτελεσµατικών λειτουργικών ελέγχων. Η κεφαλή πρέπει να είναι έτσι σχεδιασµένη ώστε να αλέθει και να κατευθύνει το ίζηµα στην εισαγωγή αναρρόφησης µε τις ελάχιστες υδραυλικές απώλειες. Η κεφαλή και η αντλία πρέπει να λειτουργούν σε συνδυασµό έτσι ώστε ολόκληρος ο όγκος του ιζήµατος να εισέρχεται στο σύστηµα διατηρώντας µια συγκέντρωση πηλού που µπορεί να χειριστεί από την αντλία. Η αντλία πρέπει να µεταδώσει στον πηλό αρκετή ενέργεια έτσι ώστε οι ταχύτητες κατά µήκος του σωλήνα να αποτρέπουν τη συσσώρευση στερών υλικών. Αποτελείται από τέσσερα βασικά µέρη: 1. Κεφαλή (dredge head). 2. Η υποστήριξη της κεφαλής (dredge head support) 3. Υδραυλική αντλία (hydraulic pump) 4. Σωλήνωση (pipeline)

23 Κεφαλή (dredge head) Είναι το µέρος του βυθοκόρου που καταδύεται στο ίζηµα. Υπάρχουν τρία βασικά είδη κεφαλών: 1. CUTTERHEAD

24 Κεφαλή (dredge head) 2. PLAIN SUCTION DREGHHEAD

25 Κεφαλή (dredge head) 2. BUCKET WHELL, SCREW IMPELLER, DISC BUTTON DREDGEHEAD

26 Η υποστήριξη της κεφαλής (dredge head support) Είναι συνήθως µια σκάλα, αλλά µπορεί αντ αυτού να είναι ένα απλό καλώδιο ή ένας περίπλοκος υδραυλικός βραχίονας.

27 Υδραυλική αντλία (hydraulic pump) Παρέχει την αναρρόφηση στο dredge head καιωθείτονπηλόιζηµάτων µέσω µιας σωλήνωσης. Οι δύο κύριες εφαρµογές στη διαδικασία της εκβάθυνσης είναι οι εξής: Μετακίνηση των υλικών του πυθµένα ιατήρηση της ταχύτητας του πηλού στο σωλήνα Συµπερασµατικά, η αντλίαµετατρέπει την ενέργεια άντλησης σε ενέργεια πηλού. Συνήθως λειτουργεί µε ηλεκτρικό ή βενζινοκίνητο κινητήρα.

28 Μεταφέρει τον πηλό ιζηµάτων στη λαµβάνουσα περιοχή. Σωλήνωση (pipeline)

29 ΤΟ ΜΕΓΕΘΟΣ ΤΟΥΣ Οι βαθυκόροι διακρίνονται ανάλογα µε τοµέγεθος τους σε: 1. ΜΕΣΑΙΟΥΣ ΒΑΘΥΚΟΡΟΥΣ - DRAGON 2. ΜΕΓΑΛΟΥΣ ΒΑΘΥΚΟΡΟΥΣ - DRAGON

30 ΜΕΣΑΙΟΙ ΒΑΘΥΚΟΡΟΙ - DRAGON Οι παρακάτω βυθοκόροι µπορούν να χρησιµοποιηθούν σε ένα ευρύ φάσµα εργασιών εκσκαφής όπως γενικές κατασκευές, αποκατάσταση εδαφών, ανάπτυξη υδάτινων οδών και σε άλλες µορφές υποβρύχιων εκσκαφών Στην κατηγορία αυτή έχουµε τα εξής µοντέλα: ΜΟΝΤΕΛΟ ΙΑΜΕΤΡΟΣ ΣΩΛΗΝΑΣ ΑΝΑΡΡΟΦΗΣΗΣ ΟΝΟΜΑΣΤΙΚΟ ΒΑΘΟΣ ΕΚΣΚΑΦΗΣ ΑΝΤΛΙΑ HP 370 HP 245 mm 6,09 m kw mm 7,9 m kw mm 10 m kw mm 15 m kw ΒΟΗΘΗΤΙΚΗ ΑΝΤΛΙΑ HP ΙΚΑΝΟΤΗΤΑ ΑΝΤΛΗΣΗΣ - Έως 320 cu. Yards/hr cu. Yards/hr 460 m 3 /hr kw cu. Yards/hr 610 m 3 /hr cu. Yards/hr 920 m 3 /hr

31 ΜΕΣΑΙΟΙ ΒΑΘΥΚΟΡΟΙ - DRAGON Στην κατηγορία αυτή έχουµε τα εξής µοντέλα:

32 ΜΕΣΑΙΟΙ ΒΑΘΥΚΟΡΟΙ - DRAGON Στην κατηγορία αυτή έχουµε τα εξής µοντέλα:

33 ΜΕΓΑΛΟΙ ΒΑΘΥΚΟΡΟΙ - DRAGON την κατηγορία αυτή έχουµε τα εξής µοντέλα: ΜΟΝΤΕΛΟ ΙΑΜΕΤΡΟΣ ΣΩΛΗΝΑΣ ΑΝΑΡΡΟΦΗΣΗΣ ΟΝΟΜΑΣΤΙΚΟ ΒΑΘΟΣ ΕΚΣΚΑΦΗΣ mm 18 m ΑΝΤΛΙΑ HP kw ΒΟΗΘΗΤΙΚΗ ΑΝΤΛΙΑ HP mm 18 m mm 18 m mm 18 m mm 18 m mm 21 m mm m kw kw ΙΚΑΝΟΤΗΤΑ ΑΝΤΛΗΣΗΣ cu. Yards/hr cu. Yards/hr cu. Yards/hr cu. Yards/hr cu. Yards/hr cu. Yards/hr cu. Yards/hr mm m 8890 kw m 3 /hr

34 ΜΕΓΑΛΟΙ ΒΑΘΥΚΟΡΟΙ - DRAGON Στην κατηγορία αυτή έχουµε τα εξής µοντέλα:

35 ΜΕΓΑΛΟΙ ΒΑΘΥΚΟΡΟΙ - DRAGON Στην κατηγορία αυτή έχουµε τα εξής µοντέλα:

36 ΜΕΓΑΛΟΙ ΒΑΘΥΚΟΡΟΙ - DRAGON Στην κατηγορία αυτή έχουµε τα εξής µοντέλα:

37 ΜΕΓΑΛΟΙ ΒΑΘΥΚΟΡΟΙ - DRAGON Στην κατηγορία αυτή έχουµε τα εξής µοντέλα: 10000
