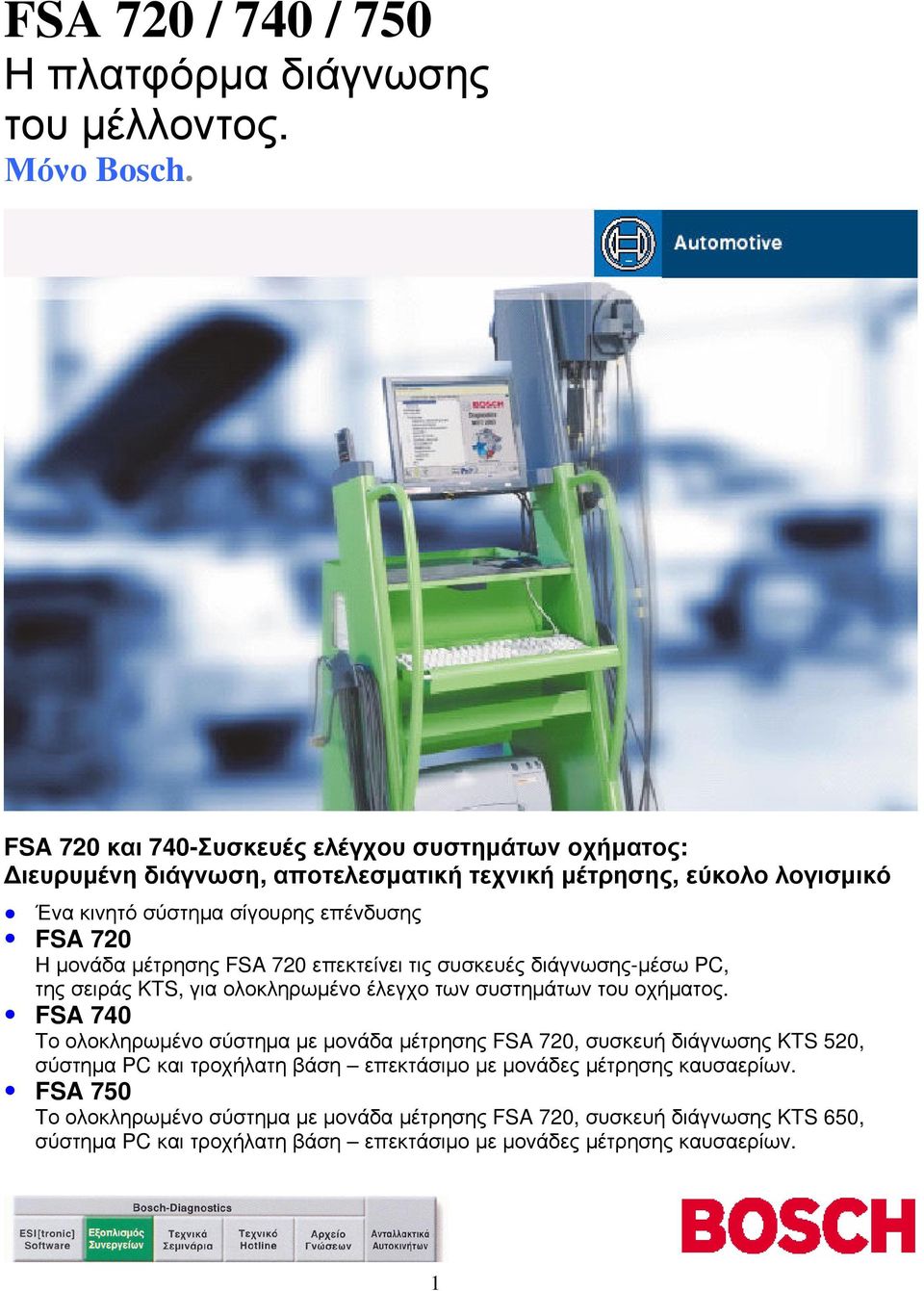

1 FSA 720 / 740 / 750 Η πλατφόρµα διάγνωσης του µέλλοντος. Μόνο Bosch. FSA 720 και 740-Συσκευές ελέγχου συστηµάτων οχήµατος: ιευρυµένη διάγνωση, αποτελεσµατική τεχνική µέτρησης, εύκολο λογισµικό Ένα κινητό σύστηµα σίγουρης επένδυσης FSA 720 Η µονάδα µέτρησης FSA 720 επεκτείνει τις συσκευές διάγνωσης-µέσω PC, της σειράς KTS, για ολοκληρωµένο έλεγχο των συστηµάτων του οχήµατος. FSA 740 Το ολοκληρωµένο σύστηµα µε µονάδα µέτρησης FSA 720, συσκευή διάγνωσης KTS 520, σύστηµα PC και τροχήλατη βάση επεκτάσιµο µε µονάδες µέτρησης καυσαερίων. FSA 750 Το ολοκληρωµένο σύστηµα µε µονάδα µέτρησης FSA 720, συσκευή διάγνωσης KTS 650, σύστηµα PC και τροχήλατη βάση επεκτάσιµο µε µονάδες µέτρησης καυσαερίων. 1

2 FSA 720 Mονάδα µέτρησης γενικής χρήσης. υνατότητα οικονοµικού συνδυασµού µε τη διαθέσιµη τεχνολογία ελέγχου Νέες απαιτήσεις λόγω µοντέρνας τεχνολογίας των οχηµάτων. Στα σύγχρονα αυτοκίνητα τα ηλεκτρονικά συστήµατα αντικαθιστούν όλο και πιο πολύ τα µηχανικά και τα υδραυλικά εξαρτήµατα. Κυρίαρχη τάση για αυτά τα σύνθετα συστήµατα που διαθέτουν διάφορες µονάδες ελέγχου, είναι η µεταξύ τους δικτύωση. Για τη σίγουρη εξακρίβωση των ελαττωµατικών εξαρτηµάτων, συχνά δεν επαρκεί µόνο η διάγνωση εγκεφάλου. Οι εµπεριστατωµένες πληροφορίες διάγνωσης επιτρέπουν επίσης τη συντήρηση, την επισκευή και την αντικατάσταση των ανταλλακτικών. Η Bosch προσφέρει στο συνεργείο, ως ολοκληρωµένη πλατφόρµα ελέγχου, τη νέα γενιά συσκευών διάγνωσης FSA 720 / 740 για γενική ανάλυση των διαφόρων συστηµάτων του οχήµατος. FSA 720 Ασφαλής επένδυση χάρη στην ενσωµάτωσή της στη διαθέσιµη τεχνολογία ελέγχου. Χάρη στον οικονοµικό συνδυασµό µε το διαθέσιµο εξοπλισµό ελέγχου, οι διπλές αγορές αποφεύγονται και τα συστήµατα αξιοποιούνται αποτελεσµατικά. Η Bosch φροντίζει για µία έξυπνη χρήση διαρκείας των συσκευών ελέγχου υψηλής ποιότητας στο συνεργείο. Χαρακτηριστικά απόδοσης: Μέτρηση ακριβείας των φυσικών µεγεθών (παλµογράφος γενικής χρήσης και πολύµετρο) Καθοδήγηση για έλεγχο βενζινοκινητήρων και πετρελαιοκινητήρων χάρη στο λογισµικό του συστήµατος Εύκολος έλεγχος των εξαρτηµάτων του οχήµατος χωρίς να χρειάζεται να αποσυναρµολογηθούν, χάρη στις προβλεπόµενες µάσκες της οθόνης, π.χ.: - Έλεγχος λειτουργίας δίαυλου CAN - Μέτρηση ρεύµατος ηρεµίας µπαταρίας - Έλεγχος αισθητήρων λάµδα Λειτουργία τράπεζας δεδοµένων για γρήγορη πρόσβαση στα στοιχεία Γεννήτρια σηµάτων για προσοµοίωση των σηµάτων των αισθητήρων, για το φυσικό έλεγχο των λειτουργιών υνατότητα δικτύωσης µέσω του ικτύου ASA ( ίκτυο Συνεργείων AWN) 2

3 FSA 720 Περιεχόµενα παράδοσης: Μodul µέτρησης µε µονάδα αισθητήρων Γωνιακή βάση προσαρµογής Τροφοδοτικό µε καλώδιο τροφοδοσίας Λογισµικό συστήµατος Αισθητήρες: - Καλώδια σύνδεσης Multi 1 - Καλώδια σύνδεσης Multi 2 - Καλώδια σύνδεσης B+ / B- - Καλώδια σύνδεσης Kl. 1/15 - Αισθητήρες δευτερεύοντος 3 x KV+ - Αισθητήρες δευτερεύοντος 3 x KV- / Sw - Επαγωγικό µανταλάκι - Αµπεροτσιµπίδα 1000 A - Πιστόλι χρονισµού - Αισθητήρας θερµοκρασίας λαδιού - Αισθητήρας µέτρησης πίεσης µε λάστιχο Πρόσθετος εξοπλισµός Αµπεροτσιµπίδα 30 A Αισθητήρας θερµοκρασίας αέρα Καλώδιο σύνδεσης για αισθητήρα θερµοκρασίας αέρα ιαστάσεις (H x B x T) (Με γωνία στήριξης, χωρίς αισθητήρες) Βάρος: Τάση τροφοδοσίας: Περιοχή θερµοκρασίας λειτουργίας: Κωδικός αριθµός: x 550 x 200 mm ~ 8 kg VAC/47 63 Hz 5 C έως 40 C Για µία εγγυηµένα σωστή λειτουργία, συνιστάται η χρήση του FSA 720 µε ένα PC της Bosch. 3

4 FSA 740, 750 Η συσκευή της νέας γενιάς για γενική ανάλυση των συστηµάτων του οχήµατος ιασφάλιση της ανάλυσης των συστηµάτων του οχήµατος στο συνεργείο Η ανάλυση των συστηµάτων του οχήµατος µε το FSA 740 αποτελεί για το συνεργείο ένα κινητό σύστηµα γενικής χρήσης για τον έλεγχο των οχηµάτων µοντέρνας τεχνολογίας. Το FSA 740 είναι ένα ολοκληρωµένο σύστηµα µε µονάδα µέτρησης, διάγνωση εγκεφάλου, σύστηµα PC και τροχήλατη βάση. Χαρακτηριστικά παρόµοια µε το FSA 720 και επιπλέον: Τροχήλατη βάση διαµορφωµένη εργονοµικά και σύµφωνα µε τις ανάγκες του συνεργείου Ενσωµατωµένο PC της Bosch, εξασφαλίζει σωστή λειτουργία και ιδανικό συνδυασµό των διαφόρων µονάδων του συστήµατος Οθόνη TFT, η οποία παρουσιάζει την καθοδήγηση χρήστη µε πρότυπη ακρίβεια και ευκρίνεια 4 Πτυσσόµενο πληκτρολόγιο Τηλεχειριστήριο Εκτυπωτής DIN-A4 υνατότητα επέκτασης µε µονάδες µέτρησης καυσαερίων, για διάγνωση των καυσαερίων σε οχήµατα µε βενζινοκινητήρα και πετρελαιοκινητήρα

5 FSA 740 Περιεχόµενα παράδοσης: Τροχήλατη βάση Μodul µέτρησης µε µονάδα αισθητήρων Τροφοδοτικό µε καλώδιο τροφοδοσίας Υπολογιστής µε λειτουργικό σύστηµα ΧΡ, Monitor, «Ποντίκι», Εκτυπωτή Τηλεχειρισµός (Ποµπός & δέκτης) ιαγνωστική συσκευή KTS 520 Λογισµικό συστήµατος Αισθητήρες: - Καλώδια σύνδεσης Multi 1 - Καλώδια σύνδεσης Multi 2 - Καλώδια σύνδεσης B+ / B- - Καλώδια σύνδεσης Kl. 1/15 - Αισθητήρες δευτερεύοντος 3 x KV+ - Αισθητήρες δευτερεύοντος 3 x KV- / Sw - Επαγωγικό µανταλάκι - Αµπεροτσιµπίδα 1000 A - Πιστόλι χρονισµού - Αισθητήρας θερµοκρασίας λαδιού - Αισθητήρας µέτρησης πίεσης µε λάστιχο Πρόσθετος εξοπλισµός Αµπεροτσιµπίδα 30 A: Αισθητήρας θερµοκρασίας αέρα: Σετ προσαρµογής BEA 050: Σετ προσαρµογής RTM 430: (Λειτουργία σε συνδυασµό µε BEA 050) ιαστάσεις (H x B x T): Βάρος: Τάση τροφοδοσίας: Περιοχή θερµοκρασίας λειτουργίας: Κωδ. αριθµός µε πληκτρολόγιο: Κωδ. αριθµός χωρίς πληκτρολόγιο: ~ 1785 x 680 x 670 mm ~ 91 kg VAC / Hz 5 C έως 40 C

6 Το FSA στην πράξη: Μεγαλύτερη απόδοση, πιο γρήγορη διάγνωση Γεννήτρια σηµάτων για προσοµοίωση των σηµάτων των αισθητήρων Λειτουργίες ελέγχου διαύλου (αρτηρίας) CAN Πιο απλά και σίγουρα στο στόχο κατά τη διάγνωση µε το FSA 720 / 740 της Bosch Αποτελεσµατική αποκατάσταση σφαλµάτων χάρη στον ιδανικό συνδυασµό οδηγιών εντοπισµού σφάλµατος, διάγνωσης εγκεφάλου και τεχνολογίας µέτρησης. Έλεγχος µε καθοδήγηση των ηλεκτρονικών εξαρτηµάτων του οχήµατος, χωρίς να απαιτείται η αποσυναρµολόγησή τους. Μεγαλύτερη ικανοποίηση των πελατών και αυξηµένη απόδοση του συνεργείου, χάρη στον ακριβή εντοπισµό ενός ελαττωµατικού εξαρτήµατος ιευρυµένη τεχνολογία µέτρησης Παλµογράφος γενικής χρήσης µε υψηλή ακρίβεια Πολύµετρο Γεννήτρια σηµάτων για προσοµοίωση των σηµάτων των αισθητήρων (ηµιτονικά, τριγωνικά, ορθογώνια) Ανάλυση τάσης και ρεύµατος Μέτρηση σηµάτων ανάφλεξης (πρωτεύον/δευτερεύον) Μέτρηση ρεύµατος ηρεµίας µπαταρίας (εγγραφή µεγάλης διάρκειας) Έλεγχος λειτουργίας δίαυλου CAN Συµπαραδίδεται πλούσιος εξοπλισµός µε αισθητήρες Άνετος χειρισµός αισθητήρων, χάρη στις 10 παράλληλες κουµπωτές θέσεις αισθητήρων υνατότητα παράδοσης µίας πλούσιας γκάµας µε αντάπτορες για κάθε τύπο οχήµατος Άνετο λογισµικό υψηλής απόδοσης Απλός χειρισµός µε βάση τις ανάγκες του συνεργείου Καθοδήγηση στα διάφορα στάδια ελέγχου Καθοδήγηση στα διάφορα στάδια ελέγχου Υποδείξεις για τον έλεγχο και τις συνδέσεις µε βάση τον τύπο του οχήµατος Έλεγχος στα εξαρτήµατα του οχήµατος χωρίς να απαιτείται η αφαίρεσή τους Αποθήκευση και εµφάνιση συγκριτικών καµπύλων Λειτουργία τράπεζας δεδοµένων ικτύωση µέσω του ικτύου Συνεργείων ASA Οι τιµές µέτρησης είναι διαθέσιµες σε κάθε θέση εργασίας 6

7 FSA 720 / 740 / 750: Παραδείγµατα στην πράξη Έλεγχος λειτουργίας αρτηρίας (δικτύου) CAN: Ο έλεγχος πραγµατοποιεί διάγνωση σωστής επικοινωνίας µεταξύ των εγκεφάλων (επικοινωνία µε τους «δορυφόρους εγκεφάλους») Φυσικός έλεγχος λειτουργικότητας αρτηρίας (δικτύου) CAN µε το FSA Όταν η λειτουργικότητα της αρτηρίας CAN είναι σωστή, υπάρχει πρόβληµα σε ένα «δορυφόρο εγκέφαλο» Έλεγχος λειτουργίας της ρύθµισης πίεσης υπερπλήρωσης: H διάγνωση µέσω του εγκεφάλου διαπιστώνει ότι η ρύθµιση της πίεσης υπερπλήρωσης είναι εκτός ορίων Μέτρηση της πίεσης υπερπλήρωσης στον σωλήνα αναρρόφησης µε το FSA Στο ρελαντί Κατά το µαρσάρισµα 0.8 bar Κατά το µαρσάρισµα 0 bar Κατεστραµµένος µετρητής µάζας αέρα Κατεστραµµένο Turbo ή σωλήνας Μπαταρία: Μέτρηση ρεύµατος ηρεµίας Το όχηµα έχει πρόβληµα εκκίνησης µετά από µακροχρόνια ακινησία Η διάγνωση µέσω του εγκεφάλου δεν διαπιστώνει σφάλµα Μέτρηση του ρεύµατος ηρεµίας της µπαταρίας µε το FSA Tο ρεύµα ηρεµίας είναι πολύ υψηλό Στην τροφοδοσία του ραδιοφώνου είχαν «µπερδευτεί» η τροφοδοσία µε την συνεχή τροφοδοσία 7

8 FSA 720 / 740 / 750. Συστήµατα διάγνωσης Bosch. Η γνώση µας, επιτυχία σας. Εκπαίδευση στο Service Παράγοντας επιτυχίας η γνώση Το σέρβις στα οχήµατα µοντέρνας τεχνολογίας απαιτεί πλήρη εξοικείωση µε τα σύγχρονα, πρωτοποριακά συστήµατα. Η Bosch προσφέρει από πρώτο χέρι στα συνεργεία εµπεριστατωµένες γνώσεις για τα συστήµατα: Ολοκληρωµένα προγράµµατα εκπαίδευσης για συνεργεία οχηµάτων Πλούσιος εξοπλισµός εκπαίδευσης για σεµινάρια µε έµφαση στην πρακτική, π.χ. για τους 50 πλέον διαδεδοµένους τύπους οχηµάτων Εκπαιδευτές µε µεγάλη ειδίκευση, πολύτιµη εµπειρία στην πρακτική και υψηλή τεχνογνωσία Γραµµή τεχνικής υποστήριξης Γρήγορες λύσεις για δύσκολες περιπτώσεις Με τη γραµµή τεχνικής υποστήριξης, η Bosch προσφέρει στο συνεργείο άµεση βοήθεια στη διάγνωση και την επισκευή: Υποστήριξη σε ειδικές, δύσκολες περιπτώσεις Αρµοδιότητα για όλες τις µάρκες και τους κατασκευαστές οχηµάτων, σε όλους τους τοµείς της τεχνολογίας οχηµάτων Τεχνογνωσία βασισµένη στην πρακτική R. Bosch A.E Κηφισού Περιστέρι Αθήνα 8
