1 Newsletter 9/2016 Inštalácia zvodičov do sietí nn Ako už bolo niekoľkokrát zdôraznené, k realizácii systému ochrany pred účinkami blesku a ostatných druhov transientných prepätí sa používa spravidla viac stupňov ochrany podľa štandardov STN EN na rozhraní zón ochrany pred bleskom. V tomto článku si pripomenieme zásady praktickej montáže pre použité zariadenia ochrany pred prepätím. Tieto zásady možno zhrnúť do nasledujúcich bodov. Vždy je potrebné dodržiavať všetky bezpečnostné zásady, a to najmä s ohľadom na ochranu pred nebezpečným dotykom, čo sa týka predovšetkým požiadaviek noriem rady STN a ich častí STN a STN Výber zariadenia ochrany pred prepätím musí umožňovať dodržanie požiadaviek noriem na koordináciu izolácie v silových sieťach nn, tj. STN a STN Výber zariadenia ochrany pred prepätím musí byť realizovaný s ohľadom na predpokladanú energiu zvádzaných prepäťových javov. Zvolené zariadenie ochrany pred prepätím musí byť schopné vzájomnej koordinovanej činnosti. Je nevyhnutné rešpektovať všetky technické údaje zariadenia ochrany pred prepätím uvedené výrobcom, vrátane príp. montážnych obmedzení, ktoré sa týkajú najmä otvorených iskrísk s výfukom behom činnosti. Uzemnenie zariadenia ochrany pred prepätím sa spojuje vodičom so zodpovedajúcim prierezom s uzemnením spotrebičov. Pri tom je potrebné rešpektovať platné normy a odporúčania výrobcu použitých ochranných prístrojov. Prívody zariadenia ochrany pred prepätím musia byť čo najkratšie a bez indukčných slučiek, ktorými by sa prechádzajúci impulzný prúd mohol indukovať do ďalších častí elektrického rozvodu. Pripojovacie vodiče zariadenia ochrany pred prepätím by mali byť vedené oddelene od ostatných káblov elektrických rozvodov, a to opäť z dôvodu možnej indukcie pri prechode impulzných zvodových prúdov. Pre potlačenie možnosti indukcie je potrebné zabrániť súbehom nechránených a chránených (SPD) častí elektrických rozvodov. Ak je v rozvádzači samostatná prípojnica PE, musí byť spojená vodičom dostatočného prierezu s uzemňovacím systémom. Je potrebné zvážiť možné elektrodynamické účinky bleskových prúdov na káble a vodiče, ktorými tieto prúdy pretekajú; tie by mali byť preto upevnené napríklad na rošte s odstupom maximálne 30 cm. a+b= 1 m Obr. 1a: Základné spôsoby pripojenia SPD. 1

2 Pravidlá pre zapojenie SPD typu 1/ Dĺžka pripojovacieho vedenia Obr. 1b: Základné spôsoby pripojenia SPD. Dodržanie týchto montážnych princípov je podmienkou dosiahnutia účinnosti a spoľahlivosti predpokladanými príslušnými predpismi. Okrem toho by malo byť zariadenie ochrany pred prepätím inštalované tak, aby ho bolo možné kedykoľvek skontrolovať alebo preskúšať. Základné spôsoby pripojenia zariadenia ochrany pred prepätím k elektrickým rozvodom sú dva. Na obrázku 1a je znázornené klasické pripojenie pomocou samostatných vodičov, s ktorým sa možno stretnúť v podstate vo všetkých rozvádzačoch. Samostatné prívody by nemali byť dlhšie ako 0,5 m alebo by súčet ich dĺžok nemal presiahnuť 1 m. V opačnom prípade môže byť indukčnosť prívodu dôvodom nežiadúceho zníženia účinnosti takto pripojených SPD. Nežiadúci vplyv indukčnosti samostatných prívodov odstráni tzv. zapojenie V viď obrázok 1b. Dĺžku pripojovacieho vedenia musíme vždy zobrať do úvahy, kvôli indukcii L. Pre rýchle nárasty prúdov od 100 ka/μs do 200 ka/μs vznikajú veľké napäťové úbytky. To znamená, že na 1 m dĺžky vodiča vzniká úbytok indukovaného napätia 1 kv. U P/F =U P + du. Aplikácia V zapojenia Obr. 2: Zapojenie SPD typu 1. Celková dĺžka pripojovacích vodičov zvodiča k uzemňovaciemu bodu by mala byť maximálne 1m (a+b) viď obrázok 1a. Ak nie je možné túto požiadavku splniť, mal by sa zvodič pripojiť nie odbočením z linkového vedenia, ale pomocou tzv. zapojenia typu V viď obrázok 1b. Musí sa ale zachovať čo najväčší rozostup vstupného a výstupného vedenia. Typ zvodiča (SPD) Prierez vodiča Cu mm 2 Prierez vodiča Al mm 2 Typ I (Trieda B) Typ II (Trieda C) Typ III (Trieda D) Prierez vodiča Fe mm 2 Obr. 3: Zapojenie V. Tab.1 Prierezy pripojovacích vodičov pre jednotlivé triedy zvodičov (SPD). 2

3 Obr. 5: Nesprávny spôsob montáže zariadenia ochrany pred prepätím. Obr. 4: Zostava SPD v zapojení 3+1. Chránené prívodné vedenie je v ňom privedené priamo do jednej svorky ochranného prístroja a pokračuje výstupom z druhej paralelne prepojenej svorky. Predpokladom aplikácie zapojenia V sú zdvojené svorky. Tie bolo možné zvyčajne nájsť len pri zariadeniach ochrany pred prepätím triedy 1, no výhodou nového radu prepäťových ochrán OBO je možnosť jednoduchého pripojenia adaptéru. Príklad skutočnej sústavy SPD so zdvojenými svorkami jednotlivých pólov SPD je znázornený na obr. 4. Jedná sa o univerzálne zapojenie 3+1 triedy I podľa STN EN , je vhodné pre sieť TN-S, TT a IT. Na obr. 4 je toto zapojenie aplikované v sieti TN-S a pozostáva z troch uzavretých fázových iskrísk typu MC 50-B a jedného súčtového iskriska NPE typu MD 125-B/NPE. Zaujímavé pritom nie sú len zdvojené svorky, ale aj realizácia spoločného spoja všetkých štyroch ochranných prístrojov. Ich puzdra majú totiž na spodnej strane bočnú prechodziu svorku, ktorou možno prestrčiť spoločný prepojovací vodič. Potom stačí dotiahnuť jednu spodnú svorku na každom prístroji a spoločný spoj je vytvorený pričom nebolo nutné použiť prepojovací hrebeň alebo slučkovanie. Hodnoty prierezov pripojovacích vodičov zariadení ochrany pred prepätím triedy I podľa STN EN , sú závislé uvedené v tab.1. Obrázok 5 demonštruje nesprávny spôsob montáže zariadenia ochrany pred prepätím v technologickom rozvádzači. Voľba ochrannej sústavy je síce správna, ale spôsob vedenia jej uzemňovacieho vodiča je veľmi pochybný. Prechádza totiž nepochopiteľne všetkými okolitými káblovými trasami. Pri zvode prepäťových impulzov budú tieto káblové trasy pod vplyvom nežiadúcej elektromagnetickej indukcie so všetkými jej negatívnymi dôsledkami. Princíp inštalácie profilu I a systému výložníka Na miestach, kde je treba niesť vysoké zaťaženie, prekonávať veľké vzdialenosti podpier a realizovať zložitejšie priebehy trás, si nájde uplatnenie systém závesov I. Systém profilov I spĺňa všetky požiadavky na ťažký montážny systém. Vysoká nosnosť všetkých súčastí systému umožňuje montovať i náročné konštrukcie. Vďaka rozsiahlemu sortimentu základových dosiek je možné realizovať všetky požiadavky. Tento ťažký systém sa používa pri veľkých vzdialenostiach podpier v systémoch pre veľké rozpätie alebo pri vrstvení bežných káblových žľabov a rebríkov. Kombinácia profilu I s výložníkom typu AS 15, AS 30 a AS 55 vytvára dokonale vzájomný prispôsobený program, ktorý je možno výškovo prestavovať. 3

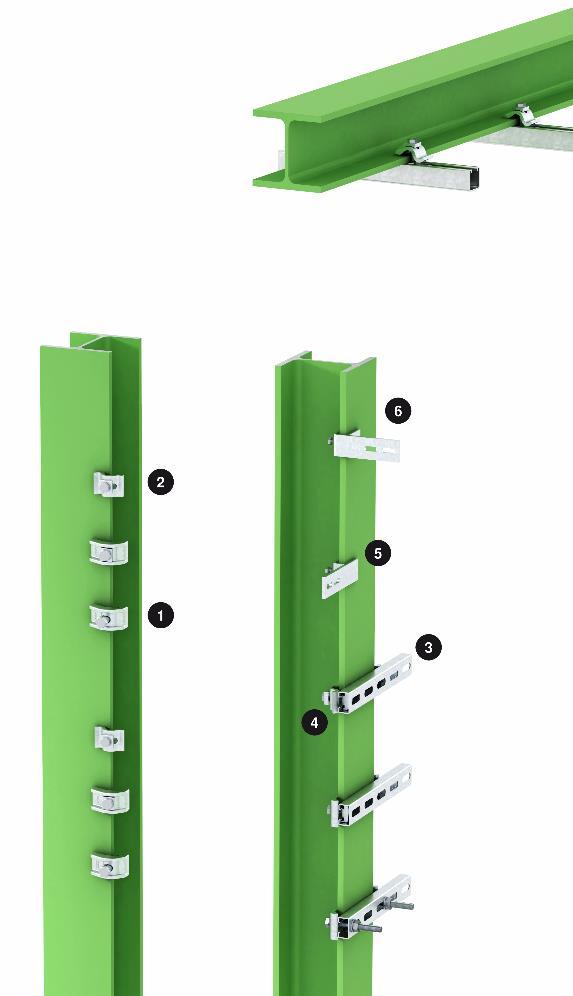

4 Prvky systému: 1 Záves I 2 Objímka 3 Závesný výložník 4 Základová doska 5 Profil I 6 Spojka pre profil I 7 Ochranný kryt 8 Upevňovací uholník Princíp inštalácie upínacieho systému Systémy upevnenia s krátkou dobou montáže a malou náročnosťou pri montáži sú jasným argumentom pre použitie tohto systému vo všetkých oblastiach profesionálnych elektroinštalácii. Upínací systém možno namontovať bez náročného vŕtania, ktoré navyše väčšinou nebýva prípustné. Zaťaženie siaha od ľahkých uhlových svoriek až po ťažké upínacie svorky. Upevňovací strmeň / upevňovací uholník typu KL, KWH a KWS, ako aj upínacia čeľusť typu TKH a TKS umožňujú vďaka optimálnemu prispôsobeniu ďalším systémovým výrobkom vynikajúce spojenie bez vŕtania alebo zvárania. Prvky systému Obr. 6: Prvky profilu I a systému výložníka. 1 Upínacia svorka ťažká 2 Upínacia svorka ľahká 3 Profilová lišta 4 Upevňovací strmeň 5 Upevňovacia svorka vodorovná 6 Upevňovacia svorka zvislá Obr. 7: Princíp inštalácie upínacieho systému. Obr. 8: Prvky upínacieho systému. 4
