1 Σχεδίαση & Ανάπτυξη Λογισμικού Εργαστηριακή Άσκηση Έγγραφο Ανάλυσης Απαιτήσεων PC Builder Πανεπιστήμιο Θεσσαλίας Τμήμα Ηλεκτρολόγων Μηχανικών & Μηχανικών Υπολογιστών

2 ΙΣΤΟΡΙΚΟ ΑΛΛΑΓΩΝ ΕΓΓΡΑΦΟΥ ΗΜΕΡΟΜΗΝΙΑ ΈΚΔΟΣΗ ΠΕΡΙΓΡΑΦΗ ΣΥΓΓΡΑΦΕΑΣ 02/11/ Πρώτη παραδοτέα έκδοση Ομάδα Ανάπτυξης 12/01/ Τελική παραδοτέα έκδοση Ομάδα Ανάπτυξης Μέλη Ομάδας Ονοματεπώνυμο ΑΕΜ 1. Μανωλιός Κωνσταντίνος 2. Μεραμβελιωτάκης Μιχάλης 3. Πάτρας Αλέξανδρος 4. Σακελλαρίου Νίκος 5. Σαρδέλης Σπύρος 6. Τάγκαλος Δημήτρης

3 Πίνακας Περιεχομένων 1. Εισαγωγή Σκοπός Σκοπός Λογισμικού Ορισμοί, Ακρωνύμια και Συντομογραφίες Αναφορές Επισκόπηση του εγγράφου Γενική Περιγραφή Προοπτική Προϊόντος Λειτουργίες Προϊόντος Χαρακτηριστικά Χρήστη Περιορισμοί Παραδοχές και εξαρτήσεις Ειδικές Απαιτήσεις Απαιτήσεις Εξωτερικών Διεπαφών Διεπαφές Χρήστη Διεπαφές Υλικού Διεπαφές Λογισμικού Διεπαφές Επικοινωνίας Λειτουργικές Απαιτήσεις Χρήστης Android App Χρήστης Website Διαχειριστής Συστήματος Απαιτήσεις Απόδοσης Σχεδιαστικοί Περιορισμοί Απαιτήσεις Χώρου στην Android συσκευή Απαιτήσεις Κύριας Μνήμης (RAM) Εφαρμογής Android Χαρακτηριστικά Συστήματος Λογισμικού Αξιοπιστία Διαθεσιμότητα Ασφάλεια Συντήρηση Συστήματος Σενάρια Χρήσης Χρήση της υπηρεσίας χωρίς είσοδο Χρήση της υπηρεσίας με είσοδο... 22

4 Εγγραφή νέου Επεξεργασία προφίλ Προβολή/Διαγραφή από τη λίστα αγαπημένων Παράρτημα Α: Διαγράμματα Ροής Παράρτημα Β: Διεργασία ανάπτυξης λογισμικού Παράρτημα Γ: Χρονοπρογραμματισμός, Gantt, Pert και Πίνακας Ιχνηλάτισης Απαιτήσεων... 40

5 1. Εισαγωγή 1.1. Σκοπός Ο σκοπός αυτού του εγγράφου είναι να παρουσιάσει μία αναλυτική περιγραφή της διαδικτυακής εφαρμογής για την σύνθεση υπολογιστή. Θα αποσαφηνίσει τον σκοπό και τις δυνατότητες του συστήματος, τη διεπαφή του, τη λειτουργικότητα του συστήματος, τους περιορισμούς κάτω από τους οποίους θα λειτουργεί το σύστημα και την αλληλεπίδρασή του με τον. Αυτό το έγγραφο προορίζεται ως έγγραφο προδιαγραφών στα πλαίσια του μαθήματος «Σχεδίαση και Ανάπτυξη Λογισμικού» του Πανεπιστημίου Θεσσαλίας, καθώς και για την ομάδα ανάπτυξης στα πλαίσια του μαθήματος αυτού Σκοπός Λογισμικού Αυτό το σύστημα λογισμικού θα είναι μια διαδικτυακή εφαρμογή η οποία θα συνθέτει για κάθε πιθανό ενδιαφερόμενο, χωρίς την απαίτηση τεχνικών γνώσεων, ένα υπολογιστικό σύστημα το οποίο θα ανταποκρίνεται κατάλληλα στις ανάγκες του. Ο αλγόριθμος που θα σχεδιαστεί θα σχηματίζει μόνο την κεντρική μονάδα ενός ηλεκτρονικού υπολογιστή χωρίς τις περιφερειακές συσκευές (π.χ. οθόνη, πληκτρολόγιο, ποντίκι, ηχεία κτλ.). Πιο συγκεκριμένα, το σύστημα είναι σχεδιασμένο ώστε να ανακτά πληροφορίες ανά τακτά χρονικά διαστήματα ως προς τα components που είναι διαθέσιμα στην αγορά για την σύνθεση ενός ηλεκτρονικού υπολογιστή, τις οποίες επεξεργάζεται και αποθηκεύει σε μια βάση δεδομένων. Όσον αφορά το, θα υλοποιεί μία διεπαφή μέσω της οποίας αυτός θα προσδιορίζει τις ανάγκες του, ούτως ώστε το σύστημα να επεξεργάζεται το αίτημά του, να το επιστρέφει και να εμφανίζει, τελικώς, την σύνθεση στην οποία κατέληξε Ορισμοί, Ακρωνύμια και Συντομογραφίες Όρος Android Android App API Browser Components Crawling ID MB Meter Password Play Store Scale Ορισμός Λειτουργικό σύστημα για φορητές συσκευές. Εφαρμογή που εκτελείται σε συσκευή με λειτουργικό σύστημα Android. Διεπαφή λογισμικού για επικοινωνία με εξωτερικές υπηρεσίες. Πρόγραμμα πλοήγησης στο διαδίκτυο. Τα κομμάτια από τα οποία αποτελείται ένας ηλεκτρονικός υπολογιστής. Η διαδικασία κατά την οποία παίρνουμε τα στοιχεία από τις ιστοσελίδες και τα αποθηκεύουμε στην βάση δεδομένων. Αρίθμηση/Κατηγοριοποίηση τής απαίτησης του συστήματος λογισμικού. Megabyte Η διαδικασία ή η συσκευή που χρησιμοποιείται για να προσδιοριστεί η θέση στο Scale. Κωδικός πρόσβασης για την είσοδο ή την εγγραφή του. Εγκατεστημένη εφαρμογή σε οποιοδήποτε κινητό με λειτουργικό σύστημα Android μέσω της οποία ο ς μπορεί να κατεβάσει την εφαρμογή της υπηρεσίας. Κλίμακα της μέτρησης που χρησιμοποιείται από την απαίτηση. 1

6 Server Username Website Windows License Αιτιολογία Διαχειριστής Εξάρτηση Επιθυμητή Απαίτηση Σχεδιαστική Απαίτηση Υποχρεωτική Απαίτηση Χρήστης Υλικό και λογισμικό που αναλαμβάνει την ανάκληση και την οργάνωση των απαραίτητων πληροφοριών και την εξυπηρέτηση των αιτημάτων από το Website και την εφαρμογή Android, εξυπηρετώντας αιτήσεις άλλων προγραμμάτων. Συνθηματικό για την είσοδο ή την εγγραφή του. Ιστοσελίδα που αποτελεί τη διεπαφή με την υπηρεσία. Άδεια χρήσης του λειτουργικού συστήματος Windows. Μικρή περιγραφή για την αιτία της δημιουργίας της απαίτησης. Φυσικό πρόσωπο που διαθέτει δικαιώματα διαχείρισης του συστήματος. Εξάρτηση από προηγούμενη απαίτηση. Η επιθυμητή απαίτηση που η επίτευξή της ικανοποιεί με μεγάλο βαθμό της προδιαγραφές και την εμπειρία χρήσης. Βάσει σχεδιασμού μια λογική και αναμενόμενη απαίτηση. Η ελάχιστη δυνατή απαίτηση προκειμένου να αποφευχθεί αποτυχία σε πραγματικές συνθήκες. Φυσικό πρόσωπο που αλληλοεπιδρά με την εφαρμογή και το Website Αναφορές [1] IEEE Recommended Practice for Software Requirements Specifications [2] CE420 Software Engineering Course: Επισκόπηση του εγγράφου Το κεφάλαιο που ακολουθεί (Γενική Περιγραφή), δίνει μία επισκόπηση της λειτουργικότητας του συστήματος, τα χαρακτηριστικά του και τους πιθανούς περιορισμούς στο σχεδιασμό του συστήματος. Το τρίτο κεφάλαιο (Ειδικές Απαιτήσεις), προορίζεται πρωτίστως για τα μέλη της ομάδας υλοποίησης και λειτουργούν ως δέσμευση προς τον καθηγητή του μαθήματος, όσον αφορά την περιγραφή των τεχνικών όρων και λεπτομερειών της λειτουργικότητας του παραδοτέου προϊόντος την ήμερα παράδοσης της εργασίας. Το παράρτημα Α περιέχει κάποια διαγράμματα ροών τα οποία λειτουργούν ως συμπληρωματικά στο 3 ο κεφάλαιο. Το παράρτημα Β περιγράφει τη διαδικασία ανάπτυξης λογισμικού την οποία θα ακολουθήσει η ομάδα ανάπτυξης. Το παράρτημα Γ περιέχει πληροφορίες για τον χρονοπρογραμματισμό του έργου για την ομάδα ανάπτυξης. 2

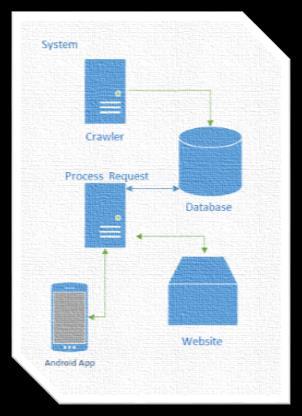

7 2. Γενική Περιγραφή 2.1. Προοπτική Προϊόντος Το σύστημά μας αποτελείται από τρία μέρη: το Website, το Android App και τον Server. Το Website και το Android App θα χρησιμοποιηθούν για να παρέχουν πρόσβαση και επικοινωνία με τον, ενώ ο Server θα χρησιμοποιηθεί ως ένα σύστημα το οποίο ανακαλύπτει-διαχειρίζεται τις πληροφορίες που χρειάζονται ώστε να μπορεί να εξυπηρετήσει τα αιτήματα του. Το Website και το Android App έχουν ως σκοπό την υλοποίηση της διεπαφής και να συλλέξουν πληροφορίες που αφορούν τις ανάγκες του μέσω αλληλεπίδρασης με τον, να υποβάλουν το αίτημα μέσω διαδικτύου στον Server και να παραλάβουν και παρουσιάσουν την απάντηση. Ο Server έχει ως σκοπό την υλοποίηση 3 λειτουργιών, την συλλογή πληροφοριών με χρήση κατάλληλα διαμορφωμένου λογισμικού (Crawling), την αποθήκευση των δεδομένων σε μια βάση δεδομένων, και την επεξεργασία των αιτημάτων του. Τα αιτήματα αυτά γίνονται μέσω διαδικτύου, είτε από το Website, είτε από το Android App. Και τα δυο επικοινωνούν με τον Server με τον ίδιο τρόπο. Η πρόσβαση στο Website γίνεται από οποιοδήποτε συμβατικό browser, ενώ στο Android App απαιτείται η εγκατάσταση του από τον εφόσον αυτός διαθέτει κάποια συσκευή Android Λειτουργίες Προϊόντος Το Website και το Android App, δίνουν την δυνατότητα στο να υποβάλει ένα αίτημα σύνθεσης ενός υπολογιστή προσαρμοσμένο στις ανάγκες του. Αυτές οι ανάγκες προσδιορίζονται μέσω μιας σειράς ερωτήσεων, οι οποίες έχουν οριστεί από την ομάδα ανάπτυξης του λογισμικού. Οι ανάγκες αυτές αφορούν: i. Διαθέσιμο προϋπολογισμό ii. Σκοπό χρήσης iii. Επιθυμητά επιπρόσθετα χαρακτηριστικά 3

8 Μόλις οι ανάγκες προσδιοριστούν, το αίτημα υποβάλλεται και μόλις επιστραφεί το αποτέλεσμα, αυτό εμφανίζεται στον ως μία λίστα από components μαζί με τις τιμές τους. Ο ς θα μπορεί να δημιουργήσει λογαριασμό, να συνδεθεί και να αποθηκεύσει αυτό το αποτέλεσμα χωρίς αυτό να είναι απαραίτητο για τη χρήση της υπηρεσίας. Ο Server από την πλευρά του δέχεται το αίτημα του και επεξεργάζεται τις πληροφορίες, οι οποίες προκύπτουν από τα ερωτήματα που έχουν τεθεί στο, καλώντας μια διαδικασία η οποία επιλέγει τα components που απαρτίζουν τον υπολογιστή ο οποίος καλύπτει καλύτερα τις ανάγκες του. Οι πληροφορίες για τα components θα συλλέγονται από τον Server με την διαδικασία του Crawling η οποία θα καλείται ανά τακτά χρονικά διαστήματα και θα ανακτά πληροφορίες από προκαθορισμένες πηγές, καθώς επίσης και από κλήσεις σε API προκαθορισμένης υπηρεσίας για τον προσδιορισμό των τιμών τους στην αγορά την συγκεκριμένη χρονική περίοδο. Αυτές οι πληροφορίες θα διαμορφώνονται κατάλληλα και θα αποθηκεύονται στην βάση δεδομένων που θα βρίσκεται στον Server Χαρακτηριστικά Χρήστη Για τη χρήση της υπηρεσίας δεν είναι απαραίτητο από τον να γνωρίζει τεχνικές λεπτομέρειες. Χρειάζεται μόνο βασικές γνώσεις χρήσης υπολογιστή και περιήγησης στο διαδίκτυο για την πρόσβαση και χρήση της υπηρεσίας. Για την χρήση του Android App απαιτείται η ύπαρξη συσκευής Android καθώς και η εγκατάσταση της εφαρμογής στη συσκευή από τον Περιορισμοί Το σύστημα περιορίζεται από το υλικό του Server το οποίο πρέπει να εξυπηρετήσει τις πολλαπλές λειτουργίες του. Αυτό μπορεί να προκαλέσει καθυστερήσεις σε κάποια από τις υπηρεσίες του. Αυτό μπορεί να επηρεάσει πολύ την ταχύτητα του Crawling, το οποίο είναι ζωτικής σημασίας για τη λειτουργία της εφαρμογής. Επίσης, υπάρχει περιορισμός στη χωρητικότητα του Server η οποία επηρεάζει τη χωρητικότητα της βάσης δεδομένων, αλλά αυτό δεν αναμένεται να δημιουργήσει προβλήματα στα πλαίσια αυτής της έκδοσης. Επιπρόσθετα, ο αλγόριθμος θα πρέπει να βγάζει αποτέλεσμα σε πολύ σύντομο χρονικό διάστημα από την υποβολή του αιτήματος, ώστε αυτό να επιστραφεί έγκαιρα στον. Απαραίτητη είναι και η ύπαρξη σύνδεσης στο διαδίκτυο από τον για την χρήση της υπηρεσίας Παραδοχές και εξαρτήσεις Για την πρόσβαση στο Website θα πρέπει να υπάρχει κάποιο σύστημα με συμβατικό browser. Η εγκατάσταση του Android App θα απαιτεί την ύπαρξη της έκδοσης Android 4.0 και πάνω εγκατεστημένη στη συσκευή. 4

9 Και οι δύο αυτές διεπαφές προϋποθέτουν την ύπαρξη σύνδεσης στο διαδίκτυο. Για το Crawling και τη βάση δεδομένων δεν θέτουμε ως στόχο μια πλήρη εικόνα της αγοράς, αλλά ένα μέρος αυτής, ανάλογα με της πηγές από τις οποίες λαμβάνουμε τα δεδομένα. Το σύστημα εξαρτάται άμεσα από αλλαγές που πιθανόν μπορεί να γίνουν στις πήγες από τις οποίες λαμβάνει τις πληροφορίες. Μικρές αλλαγές σε αυτές καθιστούν το σύστημα προβληματικό. Πολύ σημαντική παραδοχή για τη λειτουργικότητα της εφαρμογής αφορά τον αλγόριθμο εύρεσης της σύνθεσης, επειδή αυτός μπορεί να γίνει πολύ περίπλοκος, στα πλαίσια αυτής της υλοποίησης θέτουμε ως παραδοχή ότι δεν απαιτούμε να πλησιάσουμε κάποιο ιδανικό αποτέλεσμα, αλλά ένα ικανοποιητικό. 5

10 3. Ειδικές Απαιτήσεις Στις ενότητες που ακολουθούν θα αναλυθούν όλες οι λειτουργικές και ποιοτικές προδιαγραφές του συστήματος ενώ παράλληλα θα παρουσιαστούν κάποια σενάρια χρήσης των χαρακτηριστικών του συστήματος Απαιτήσεις Εξωτερικών Διεπαφών Αυτή η ενότητα παρέχει μια αναλυτική περιγραφή όλων των εισόδων και εξόδων του συστήματος. Επίσης, δίνει περιγραφή του υλικού, του λογισμικού και των διεπαφών επικοινωνίας μεταξύ των υποσυστημάτων, καθώς και του συστήματος με το Διεπαφές Χρήστη Website Η πρώτη σελίδα που βλέπει ο ς που επισκέπτεται την ιστοσελίδα περιέχει: Μια φόρμα με πεδία προς συμπλήρωση τα οποία είναι: Διαθέσιμος προϋπολογισμός Σκοπός χρήσης o Office PC o Gaming PC o Designer s PC o Ultimate PC Επιθυμητά επιπρόσθετα χαρακτηριστικά (Optical Drive, Windows License) Ένα κουμπί για είσοδο/εγγραφή νέου. Ένα κουμπί για την υποβολή της φόρμας στον Server. Ένας ς μπορεί να κάνει χρήση της υπηρεσίας χωρίς να είναι εγγεγραμμένος. Διεπαφή 1 : Οθόνη εισαγωγής απαιτήσεων Πρώτη σελίδα 6

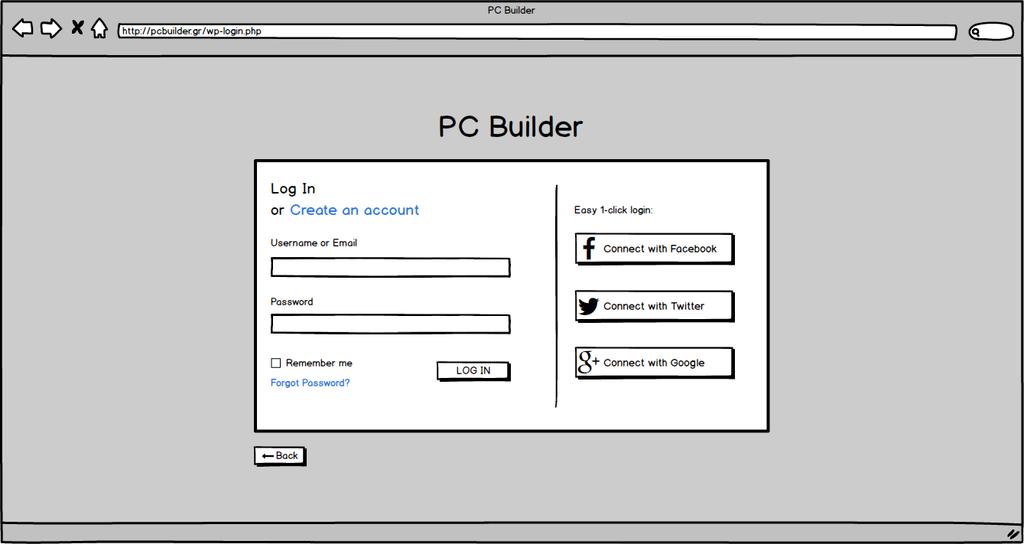

11 Ένας ς μπορεί να κάνει εγγραφή στην υπηρεσία συμπληρώνοντας μία απλή φόρμα που περιλαμβάνει username, password και διεύθυνση . Διεπαφή 2: Οθόνη δημιουργίας λογαριασμού Χρήστη Με την είσοδό του, ο ς θα έχει τη δυνατότητα για την πλήρη αξιοποίηση της λειτουργικότητας της υπηρεσίας. Διεπαφή 3: Οθόνη σύνδεσης 7

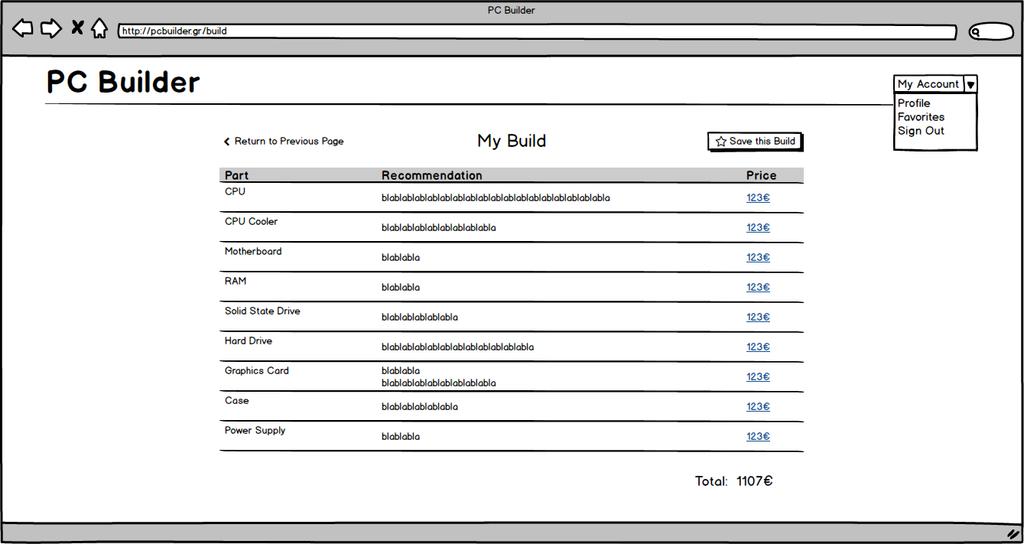

12 Κάθε εγγεγραμμένος ς μπορεί να αλλάξει τα στοιχεία λογαριασμού του (π.χ. διεύθυνση , password) και μπορεί να επεξεργάζεται τις αποθηκευμένες επιλογές αποτελεσμάτων (Αγαπημένα). Διεπαφή 4: Μενού λογαριασμού Έπειτα από την υποβολή της φόρμας θα παρουσιαστεί στο το αποτέλεσμα του αλγορίθμου ταιριάσματος σε μορφή λίστας από components. Σε καθένα από αυτά θα υπάρχει υπερσύνδεσμος ο οποίος θα οδηγεί το στην υπηρεσία από την οποία προμηθευτήκαμε τις τιμές του κάθε προϊόντος. Διεπαφή 5: αποτελέσματος ως λίστα από Components 8

13 Εφόσον ο ς είναι συνδεδεμένος στην υπηρεσία, θα έχει τη δυνατότητα να αποθηκεύσει τη λίστα για μελλοντική παρακολούθηση των τιμών τους, ώστε να είναι σε θέση να επιλέξει την καλύτερη περίοδο για την αγορά των components. Android App Μια φόρμα με πεδία προς συμπλήρωση τα οποία είναι: Διαθέσιμος προϋπολογισμός Σκοπός χρήσης o Office PC o Gaming PC o Designer s PC o Ultimate PC Επιθυμητά επιπρόσθετα χαρακτηριστικά (Optical Drive, Windows License) Ένα κουμπί για είσοδο/εγγραφή νέου. Ένα κουμπί για την υποβολή της φόρμας στον Server. Ένας ς μπορεί να κάνει χρήση της υπηρεσίας χωρίς να είναι εγγεγραμμένος. Κάθε εγγεγραμμένος ς μπορεί να αλλάξει τα στοιχεία λογαριασμού του (π.χ. διεύθυνση , password) και μπορεί να επεξεργάζεται τις αποθηκευμένες επιλογές αποτελεσμάτων (Αγαπημένα). Έπειτα από την υποβολή της φόρμας θα παρουσιαστούν στο το αποτέλεσμα του αλγορίθμου ταιριάσματος σε μορφή λίστας από components. Σε καθένα από αυτά θα υπάρχει υπερσύνδεσμος ο οποίος θα οδηγεί το στην υπηρεσία από την οποία προμηθευτήκαμε τις τιμές του κάθε προϊόντος. Εφόσον ο ς είναι συνδεδεμένος στην υπηρεσία, θα έχει τη δυνατότητα να αποθηκεύσει τη λίστα για μελλοντική παρακολούθηση των τιμών τους, ώστε να είναι σε θέση να επιλέξει την καλύτερη περίοδο για την αγορά των components Διεπαφές Υλικού Από τη στιγμή που ούτε το Android App ούτε το Website επικοινωνούν με κάποιο εξειδικευμένο υλικό, δεν απαιτείται κάποια διεπαφή υλικού. Οποιαδήποτε επικοινωνία σε επίπεδο υλικού μεταξύ του Website ή του Android App με το Server τη διαχειρίζεται το λειτουργικό σύστημα Διεπαφές Λογισμικού Το Website επικοινωνεί με τον Server και στέλνει τα δεδομένα του βάσει των ο- ποίων θα γίνει η αναζήτηση των κατάλληλων components από τον αλγόριθμο που τρέχει ε- κεί. 9

14 Το Android App επικοινωνεί με το Server και στέλνει τα δεδομένα του βάσει των οποίων θα γίνει η αναζήτηση των κατάλληλων components από τον αλγόριθμο που τρέχει εκεί. Ο Server εκτελώντας τον αλγόριθμο ταιριάσματος ζητάει τα κατάλληλα δεδομένα από τη Βάση Δεδομένων και τα επιστρέφει στο Website ή/και στο Android App. Υπάρχει ο Crawler ο οποίος επικοινωνεί με το Internet για να συλλέξει τα απαραίτητα δεδομένα τα οποία μορφοποιεί και στη συνέχεια αποθηκεύει στη Βάση Δεδομένων Διεπαφές Επικοινωνίας Η επικοινωνία μεταξύ των διαφορετικών τμημάτων του συστήματος είναι σημαντική εφόσον το ένα εξαρτάται από το άλλο. Ωστόσο, δεν είναι σημαντικό για το σύστημα με ποιο τρόπο επιτυγχάνεται η επικοινωνία και γι αυτό αναλαμβάνεται από το λειτουργικό σύστημα του κάθε υποσυστήματος Λειτουργικές Απαιτήσεις Σε αυτή την ενότητα παρουσιάζονται οι λειτουργικές απαιτήσεις τόσο για το του Android App όσο και για το του Website. Επίσης, καθορίζονται οι δυνατότητες που θα έχει ο διαχειριστής Χρήστης Android App ΛΑ-ΧA1 Τίτλος: Λήψη Android App Περιγραφή: Ο ς θα πρέπει να κατεβάσει το Android App στο κινητό του από το Website. Αιτιολογία: Για να κατεβάσει ο ς το Android App. Εξάρτηση: Καμία ΛΑ-ΧA2 Τίτλος: Εγγραφή Χρήστη Android App Περιγραφή: Δεδομένου ότι ο ς έχει κατεβάσει το Android App τότε ο ς θα μπορεί να κάνει εγγραφή. Ο ς θα πρέπει να υποβάλει συνθηματικό, κωδικό πρόσβασης και διεύθυνση . Αιτιολογία: Για να κάνει ο ς εγγραφή μέσω του Android App. Εξάρτηση: ΛΑ-ΧA1 Τίτλος: Περιγραφή: Αιτιολογία: Εξάρτηση: ΛΑ-ΧA3 Σύνδεση Android App Δεδομένου ότι ο ς έχει κάνει εγγραφή θα μπορεί να κάνει σύνδεση μέσω του Android App. Για να κάνει ο ς είσοδο στην υπηρεσία μέσω του Android App. ΛΑ-ΧA2 10

15 ΛΑ-ΧA4 Τίτλος: Αποτυχία πιστοποίησης στην υπηρεσία Android App Περιγραφή: Δεδομένου ότι ο ς έχει εγγραφεί, αν εισάγει λανθασμένα στοιχεία εισόδου θα επιστρέφεται κατάλληλο μήνυμα σφάλματος. Αιτιολογία: Για την ενημέρωση του για την αποτυχία της πιστοποίησής του στην υπηρεσία. Εξάρτηση: ΛΑ-ΧA2 ΛΑ-ΧA5 Τίτλος: Φόρμα αλγορίθμου ταιριάσματος Android App Περιγραφή: Η πρώτη σελίδα που βλέπει ο ς όταν εισέρχεται στο Android App περιλαμβάνει πέρα από το κουμπί Σύνδεσης/Εγγραφής μία φόρμα με τρία πεδία, τα στοιχεία των οποίων θα χρειαστούν για την εκτέλεση του αλγορίθμου ταιριάσματος. Τα πεδία αυτά αφορούν τα εξής ζητήματα: Διαθέσιμος προϋπολογισμός Σκοπός χρήσης o Office PC o Gaming PC o Designer s PC o Ultimate PC Επιθυμητά επιπρόσθετα χαρακτηριστικά (Optical Drive, Windows License) Αιτιολογία: Εξάρτηση: Επίσης, θα υπάρχει και ένα κουμπί για την υποβολή της φόρμας στον Server. Για την αποστολή των απαραίτητων στοιχείων για την εκτέλεση του αλγορίθμου ταιριάσματος. ΛA-ΧA1 ΛΑ-ΧA6 Τίτλος: Αποτελέσματα φόρμας αλγορίθμου ταιριάσματος Android App Περιγραφή: Στη σελίδα αυτή θα παρουσιάζεται μια λίστα με τα components από τα ο- ποία θα απαρτίζεται το υπολογιστικό σύστημα που πρότεινε ο αλγόριθμος ταιριάσματος. Αυτά θα είναι τα εξής: 1. Μητρική 2. Επεξεργαστής 3. Μνήμες RAM 4. Κάρτα/Κάρτες Γραφικών (το πολύ 2) 5. Τροφοδοτικό 6. Κουτί 7. Σκληρός Δίσκος/Σκληροί Δίσκοι Αιτιολογία: Εξάρτηση: Ανάλογα με τις επιθυμίες του για τα επιπρόσθετα χαρακτηριστικά, ενδέχεται να εμφανίζονται και τα πεδία του Optical Drive και του Windows License. Για τον τρόπο εμφάνισης των αποτελεσμάτων του αλγορίθμου ταιριάσματος στο. ΛΑ-ΧA5 11

16 ΛΑ-ΧA7 Τίτλος: Αποτυχία ταιριάσματος Android App Περιγραφή: Δεδομένου ότι ο ς έχει κάνει αποστολή της φόρμας ταιριάσματος, σε περίπτωση αποτυχίας εύρεσης αποδεκτού αποτελέσματος, εμφανίζεται κατάλληλο μήνυμα σφάλματος. Αιτιολογία: Για την προειδοποίηση του για την αποτυχία ταιριάσματος. Εξάρτηση: ΛΑ-ΧA5 Τίτλος: Περιγραφή: Αιτιολογία: Εξάρτηση: ΛΑ-ΧA8 Προσθήκη στα Αγαπημένα Android App Μετά την εμφάνιση της σύνθεσης του προτεινόμενου υπολογιστή και δεδομένου ότι ο ς έχει συνδεθεί στην υπηρεσία, θα υπάρχει η δυνατότητα αποθήκευσης της λίστας με τα components στο λογαριασμό του για μελλοντική παρακολούθηση των τιμών τους. Για την χρήση της επιλογής Προσθήκη στα Αγαπημένα. ΛΑ-ΧA3, ΛΑ-ΧA5 ΛΑ-ΧA9 Τίτλος: Προβολή Αγαπημένων Android App Περιγραφή: Εφόσον ο ς έχει συνδεθεί στην υπηρεσία, θα εμφανίζεται μια επιλογή για την προβολή των Αγαπημένων. Αιτιολογία: Για την προβολή των Αγαπημένων. Εξάρτηση: ΛΑ-ΧA3 ΛΑ-ΧΑ10 Τίτλος: Διαγραφή Αγαπημένων Android App Περιγραφή: Εφόσον ο ς έχει συνδεθεί στην υπηρεσία, και διαθέτει μία τουλάχιστον καταχωρημένη λίστα από κομμάτια υπολογιστή θα υπάρχει επιλογή για διαγραφή λιστών που επιθυμεί να διαγράψει. Αιτιολογία: Για τη διαγραφή από τα Αγαπημένα. Εξάρτηση: ΛΑ-ΧA3 ΛΑ-ΧA11 Τίτλος: Αποσύνδεση Android App Περιγραφή: Δεδομένου ότι ο ς έχει κάνει εγγραφή και σύνδεση θα μπορεί να κάνει αποσύνδεση μέσω του Android App. Αιτιολογία: Για να κάνει ο ς αποσύνδεση από την υπηρεσία μέσω του Android App. Εξάρτηση: ΛΑ-ΧΑ3 ΛΑ-ΧA12 Τίτλος: Προφίλ Περιγραφή: Δεδομένου ότι ο ς έχει κάνει εγγραφή και σύνδεση θα μπορεί να τροποποιήσει τις πληροφορίες του λογαριασμού του οι οποίες περιλαμβάνουν κωδικό πρόσβασης, διεύθυνση , όνομα, επώνυμο. Αιτιολογία: Για να έχει ο ς σελίδα προφίλ στο Website. Εξάρτηση: ΛΑ-ΧA3 12

17 ΛΑ-ΧΑ13 Τίτλος: Χρήση των συνδέσμων στα αποτελέσματα Android App Περιγραφή: Στη λίστα αποτελεσμάτων θα πρέπει το όνομα κάθε κομματιού να είναι ένας υπερσύνδεσμος προς την ηλεκτρονική υπηρεσία από την οποία θα μπορεί ο ς να το αγοράσει και να δει πληροφορίες για το προϊόν. Αιτιολογία: Για να μπορεί ο ς να χρησιμοποιήσει το σύνδεσμο. Εξάρτηση: ΛΑ-ΧA6 ΛΑ-ΧA14 Τίτλος: Σύνδεση Χρήστη μέσω Facebook Android App Περιγραφή: Δεδομένου ότι ο ς έχει κατεβάσει το Android App, θα μπορεί να κάνει σύνδεση μέσω του λογαριασμού του στο Facebook, εφόσον διαθέτει κάποιο λογαριασμό. Ο ς θα πρέπει να υποβάλει username και password στην αντίστοιχη φόρμα. Αιτιολογία: Για να κάνει ο ς είσοδο μέσω Facebook από το Android App. Εξάρτηση: ΛΑ-ΧA1 Τίτλος: Περιγραφή: Αιτιολογία: Εξάρτηση: ΛΑ-ΧA15 Σύνδεση Χρήστη μέσω Twitter Android App Δεδομένου ότι ο ς έχει κατεβάσει το Android App, θα μπορεί να κάνει σύνδεση μέσω του λογαριασμού του στο Twitter, εφόσον διαθέτει κάποιο λογαριασμό. Ο ς θα πρέπει να υποβάλει username και password στην αντίστοιχη φόρμα. Για να κάνει ο ς είσοδο μέσω Facebook από το Android App. ΛΑ-ΧA1 ΛΑ-ΧA16 Τίτλος: Σύνδεση Χρήστη μέσω Google+ Android App Περιγραφή: Δεδομένου ότι ο ς έχει κατεβάσει το Android App, θα μπορεί να κάνει σύνδεση μέσω του λογαριασμού του στο Google+, εφόσον διαθέτει κάποιο λογαριασμό. Ο ς θα πρέπει να υποβάλει username και password στην αντίστοιχη φόρμα. Αιτιολογία: Για να κάνει ο ς είσοδο μέσω Facebook από το Android App. Εξάρτηση: ΛΑ-ΧA Χρήστης Website ΛΑ-ΧW1 Τίτλος: Ύπαρξη browser Περιγραφή: Ο ς θα πρέπει να διαθέτει εγκατεστημένο κάποιον browser για να μπορεί να επισκεφτεί το Website. Αιτιολογία: Για να διαθέτει ο ς έναν browser. Εξάρτηση: Καμία ΛΑ-ΧW2 Τίτλος: Εγγραφή Χρήστη Website Περιγραφή: Δεδομένου ότι ο ς έχει εγκατεστημένο κάποιον browser τότε ο ς θα μπορεί να κάνει εγγραφή. Ο ς θα πρέπει να υποβάλει συνθηματικό, κωδικό πρόσβασης και διεύθυνση . Αιτιολογία: Για να κάνει ο ς εγγραφή μέσω του Website. Εξάρτηση: ΛΑ-ΧW1 13

18 ΛΑ-ΧW3 Τίτλος: Σύνδεση Website Περιγραφή: Δεδομένου ότι ο ς έχει εγκατεστημένο κάποιον browser θα μπορεί να κάνει σύνδεση μέσω του Website. Αιτιολογία: Για να κάνει ο ς είσοδο στην υπηρεσία μέσω της Website. Εξάρτηση: ΛΑ-ΧW2 ΛΑ-ΧW4 Τίτλος: Αποτυχία σύνδεσης στην υπηρεσία Website Περιγραφή: Δεδομένου ότι ο ς έχει εγγραφεί, αν εισάγει λανθασμένα στοιχεία εισόδου θα επιστρέφεται κατάλληλο μήνυμα σφάλματος. Αιτιολογία: Για την ενημέρωση του για την αποτυχία της σύνδεσής του στην υ- πηρεσία. Εξάρτηση: ΛΑ-ΧW2 ΛΑ-ΧW5 Τίτλος: Φόρμα αλγορίθμου ταιριάσματος Website Περιγραφή: Η πρώτη σελίδα που βλέπει ο ς όταν εισέρχεται στην ιστοσελίδα περιλαμβάνει πέρα από το κουμπί Σύνδεσης/Εγγραφής μία φόρμα με τρία πεδία, τα στοιχεία των οποίων θα χρειαστούν για την εκτέλεση του αλγορίθμου ταιριάσματος. Τα πεδία αυτά αφορούν τα εξής ζητήματα: Διαθέσιμος προϋπολογισμός Σκοπός χρήσης o Office PC o Gaming PC o Designer s PC o Ultimate PC Επιθυμητά επιπρόσθετα χαρακτηριστικά (Optical Drive, Windows License) Αιτιολογία: Εξάρτηση: Επίσης, θα υπάρχει και ένα κουμπί για την υποβολή της φόρμας στον Server. Για την αποστολή των απαραίτητων στοιχείων για την εκτέλεση του αλγορίθμου ταιριάσματος. ΛA-ΧW1 ΛΑ-ΧW6 Τίτλος: Αποτελέσματα φόρμας αλγορίθμου ταιριάσματος Website Περιγραφή: Στη σελίδα αυτή θα παρουσιάζεται μια λίστα με τα κομμάτια που θα απαρτίζεται το υπολογιστικό σύστημα που πρότεινε ο αλγόριθμος ταιριάσματος. Αυτά θα είναι τα εξής: 1. Μητρική 2. Επεξεργαστής 3. Μνήμες RAM 4. Κάρτα/Κάρτες Γραφικών (το πολύ 2) 5. Τροφοδοτικό 6. Κουτί 7. Σκληρός Δίσκος/Σκληροί Δίσκοι 14

19 Αιτιολογία: Εξάρτηση: Ανάλογα με τις επιθυμίες του για τα επιπρόσθετα χαρακτηριστικά, ενδέχεται να εμφανίζονται και τα πεδία του οδηγού οπτικού δίσκου και του λειτουργικού συστήματος. Για τον τρόπο εμφάνισης των αποτελεσμάτων του αλγορίθμου ταιριάσματος στο. ΛΑ-ΧW5 Τίτλος: Περιγραφή: Αιτιολογία: Εξάρτηση: ΛΑ-ΧW7 Αποτυχία ταιριάσματος Website Δεδομένου ότι ο ς έχει κάνει αποστολή της φόρμας ταιριάσματος, σε περίπτωση αποτυχίας εύρεσης αποδεκτού αποτελέσματος, εμφανίζεται κατάλληλο μήνυμα σφάλματος. Για την προειδοποίηση του για την αποτυχία ταιριάσματος. ΛΑ-ΧW5 ΛΑ-ΧW8 Τίτλος: Προσθήκη στα Αγαπημένα Website Περιγραφή: Μετά την εμφάνιση της σύνθεσης του προτεινόμενου υπολογιστή και δεδομένου ότι ο ς έχει συνδεθεί στην υπηρεσία, θα υπάρχει η δυνατότητα αποθήκευσης της λίστας με τα components στο λογαριασμό του για μελλοντική παρακολούθηση των τιμών τους. Αιτιολογία: Για την χρήση της επιλογής Προσθήκη στα Αγαπημένα. Εξάρτηση: ΛΑ-ΧW3, ΛΑ-ΧW5 ΛΑ-ΧW9 Τίτλος: Προβολή Αγαπημένων Website Περιγραφή: Εφόσον ο ς έχει συνδεθεί στην υπηρεσία, θα εμφανίζεται μια επιλογή για την προβολή των Αγαπημένων. Αιτιολογία: Για την προβολή των Αγαπημένων. Εξάρτηση: ΛΑ-ΧW3 ΛΑ-ΧW10 Τίτλος: Διαγραφή Αγαπημένων Website Περιγραφή: Εφόσον ο ς έχει συνδεθεί στην υπηρεσία, και διαθέτει μία τουλάχιστον καταχωρημένη λίστα από components υπολογιστή θα υπάρχει επιλογή για διαγραφή λιστών που επιθυμεί να διαγράψει. Αιτιολογία: Για τη διαγραφή από τα Αγαπημένα. Εξάρτηση: ΛΑ-ΧW3 ΛΑ-ΧW11 Τίτλος: Αποσύνδεση Website Περιγραφή: Δεδομένου ότι ο ς έχει κάνει εγγραφή και σύνδεση θα μπορεί να κάνει αποσύνδεση από το Website. Αιτιολογία: Για να κάνει ο ς αποσύνδεση από την υπηρεσία μέσω της ιστοσελίδας. Εξάρτηση: ΛΑ-ΧW3 15

20 ΛΑ-ΧW12 Τίτλος: Προφίλ Περιγραφή: Δεδομένου ότι ο ς έχει κάνει εγγραφή και σύνδεση θα μπορεί να τροποποιήσει τις πληροφορίες του λογαριασμού του οι οποίες περιλαμβάνουν κωδικό πρόσβασης, διεύθυνση , όνομα, επώνυμο. Αιτιολογία: Για να έχει ο ς σελίδα προφίλ στο Website. Εξάρτηση: ΛΑ-ΧW3 ΛΑ-ΧW13 Τίτλος: Χρήση των συνδέσμων στα αποτελέσματα Περιγραφή: Στη λίστα αποτελεσμάτων θα το όνομα κάθε κομματιού να είναι ένας υπερσύνδεσμος προς την ηλεκτρονική υπηρεσία από την οποία θα μπορεί ο ς να το αγοράσει και να δει πληροφορίες για το προϊόν. Αιτιολογία: Για να μπορεί ο ς να χρησιμοποιήσει το σύνδεσμο. Εξάρτηση: ΛΑ-ΧA6 ΛΑ-ΧW14 Τίτλος: Σύνδεση Χρήστη μέσω Facebook Website Περιγραφή: Ο ς θα μπορεί να κάνει σύνδεση μέσω του λογαριασμού του στο Facebook, εφόσον διαθέτει κάποιο λογαριασμό. Ο ς θα πρέπει να υποβάλει username και password στην αντίστοιχη φόρμα για να πραγματοποιήσει επιτυχώς τη σύνδεση στην υπηρεσία. Αιτιολογία: Για να κάνει ο ς είσοδο μέσω Facebook από το Android App. Εξάρτηση: ΛΑ-ΧA1 ΛΑ-ΧW15 Τίτλος: Σύνδεση Χρήστη μέσω Twitter Website Περιγραφή: Ο ς θα μπορεί να κάνει σύνδεση μέσω του λογαριασμού του στο Twitter, εφόσον διαθέτει κάποιο λογαριασμό. Ο ς θα πρέπει να υποβάλει username και password στην αντίστοιχη φόρμα για να πραγματοποιήσει επιτυχώς τη σύνδεση στην υπηρεσία. Αιτιολογία: Για να κάνει ο ς είσοδο μέσω Facebook από το Android App. Εξάρτηση: ΛΑ-ΧA1 ΛΑ-ΧW16 Τίτλος: Σύνδεση Χρήστη μέσω Google+ Website Περιγραφή: Ο ς θα μπορεί να κάνει σύνδεση μέσω του λογαριασμού του στο Google+, εφόσον διαθέτει κάποιο λογαριασμό. Ο ς θα πρέπει να υ- ποβάλει username και password στην αντίστοιχη φόρμα για να πραγματοποιήσει επιτυχώς τη σύνδεση στην υπηρεσία. Αιτιολογία: Για να κάνει ο ς είσοδο μέσω Facebook από το Android App. Εξάρτηση: ΛΑ-ΧA1 16

21 Διαχειριστής Συστήματος ΛΑ-ΔW1 Τίτλος: Προσθήκη Περιγραφή: Ο διαχειριστής του συστήματος έχει τη δυνατότητα να προσθέσει ένα νέο. Αιτιολογία: Για την προσθήκη ενός νέου. Εξάρτηση: Καμία ΛΑ-ΔW2 Τίτλος: Διαγραφή Περιγραφή: Ο διαχειριστής του συστήματος έχει τη δυνατότητα να διαγράψει έναν ήδη υπάρχον. Αιτιολογία: Για τη διαγραφή υπάρχοντος. Εξάρτηση: ΛΑ-ΧA1, ΛΑ-ΧW1 ΛΑ-ΔW3 Τίτλος: Τροποποίηση στοιχείων Περιγραφή: Ο διαχειριστής του συστήματος έχει τη δυνατότητα να τροποποιήσει τα στοιχεία των εγγεγραμμένων χρηστών. Αιτιολογία: Για την τροποποίηση ενός εγγεγραμμένου. Εξάρτηση: ΛΑ-ΧA1, ΛΑ-ΧW Απαιτήσεις Απόδοσης Οι απαιτήσεις σε αυτή την ενότητα αποτελούνται από μια αναλυτική περιγραφή της αλληλεπίδρασης του με το λογισμικό και των μετρήσεων που βασίζονται στην απόδοση του συστήματος. ΑΑ1 Τίτλος: Εμφανής φόρμας αλγορίθμου ταιριάσματος Περιγραφή: Η φόρμα πρέπει να είναι εμφανής, ευδιάκριτη και απλή. Αιτιολογία: Για να βρίσκει εύκολα ο ς τη φόρμα. Εξάρτηση: Καμία Τίτλος: Περιγραφή: Αιτιολογία: Εξάρτηση: ΑΑ2 Χρήση της φόρμας ταιριάσματος αλγορίθμου Οι διαφορετικές επιλογές της φόρμας θα πρέπει να είναι απλές, κατανοητές και εύκολα αντιληπτές για το. Για να μπορεί να συμπληρώσει ο ς εύκολα τη φόρμα. Καμία ΑΑ3 Τίτλος: Χρήση των αποτελεσμάτων σε μορφή λίστα του αλγορίθμου ταιριάσματος. Περιγραφή: Τα αποτελέσματα που εμφανίζονται σε μορφή λίστας πρέπει να είναι ευανάγνωστα και ευδιάκριτα και με δομημένο τρόπο παρουσιασμένα. Αιτιολογία: Για να μπορεί ο ς να χρησιμοποιήσει τη λίστα αποτελεσμάτων εύκολα. Εξάρτηση: Καμία 17

22 ΑΑ4 Τίτλος: Αξιοπιστία των συνδέσμων στα αποτελέσματα Περιγραφή: Στη λίστα αποτελεσμάτων θα πρέπει το όνομα κάθε κομματιού να είναι ένας υπερσύνδεσμος ο οποίος να είναι ενεργός και να σε παραπέμπει στο ηλεκτρονικό κατάστημα. Αιτιολογία: Για να μπορεί ο ς να χρησιμοποιήσει το σύνδεσμο. Εξάρτηση: Καμία Ετικέτα: Περιγραφή: Scale: Meter: Υποχρεωτική Απαίτηση: Επιθυμητή Απαίτηση: Εξάρτηση: ΑΑ5 Χρόνος απόκρισης Η ταχύτητα επιστροφής αποτελεσμάτων Ο χρόνος απόκρισης της επιστροφής των αποτελεσμάτων. Οι μετρήσεις λαμβάνονται από 5 ώρες χρήσης κατά τη διάρκεια των δοκιμών. Η επιστροφή των αποτελεσμάτων θα πρέπει να γίνεται σε λιγότερο από 1 λεπτό. Η επιστροφή των αποτελεσμάτων θα πρέπει να γίνεται σε λιγότερα από 3 δευτερόλεπτα. Καμία Ετικέτα: Περιγραφή: Scale: Meter: Εξάρτηση: ΑΑ6 Αξιοπιστία συστήματος Η ανοχή σφάλματος του συστήματος Αν το σύστημα χάσει τη σύνδεση με το Internet ή το σύστημα δεχθεί κάποια απροσδιόριστη είσοδο ο ς θα ενημερωθεί. Οι μετρήσεις λαμβάνονται από 5 ώρες χρήσης κατά τη διάρκεια των δοκιμών. Καμία Τίτλος: Περιγραφή: Αιτιολογία: Εξάρτηση: ΑΑ7 μηνύματος για αδυναμία σύνδεσης στο διαδίκτυο Όταν το Android App εντοπίσει πρόβλημα με τη σύνδεση στο διαδίκτυο, τότε εμφανίζεται κατάλληλο μήνυμα. Για την εμφάνιση προειδοποιητικού μηνύματος για την αδυναμία σύνδεσης στο διαδίκτυο. Καμία ΑΑ8 Τίτλος: μηνύματος για αδυναμία επικοινωνίας με το server Περιγραφή: Όταν η εφαρμογή αδυνατεί να επικοινωνήσει με το server, τότε εμφανίζεται κατάλληλο μήνυμα. Αιτιολογία: Για την εμφάνιση προειδοποιητικού μηνύματος για την αδυναμία σύνδεσης στο server. Εξάρτηση: Καμία 18

23 3.4. Σχεδιαστικοί Περιορισμοί Αυτή η ενότητα περιλαμβάνει τους σχεδιαστικούς περιορισμούς που προκαλούνται στο λογισμικό από το υλικό (hardware) του συστήματος Απαιτήσεις Χώρου στην Android συσκευή ΣΠ1 Τίτλος: Απαιτήσεις Χώρου στην Android συσκευή Περιγραφή: Απαιτήσεις Χώρου στην Android συσκευή Scale: MB Meter: Οι απαιτήσεις της εφαρμογής για χώρο στη συσκευή Android. Υποχρεωτική Όχι περισσότερα από 30MB. Απαίτηση: Σχεδιαστική Όχι περισσότερα από 10MB. Απαίτηση: Επιθυμητή Όχι περισσότερα από 5MB. Απαίτηση: Απαιτήσεις Κύριας Μνήμης (RAM) Εφαρμογής Android ΣΠ2 Τίτλος: Απαιτήσεις Κύριας Μνήμης (RAM) Εφαρμογής Android Περιγραφή: Ο χώρος που απαιτείται από το λειτουργικό σύστημα για την εκτέλεση της εφαρμογής Android. Scale: MB Meter: Οι απαιτήσεις της εφαρμογής για χώρο στην κύρια μνήμη. Υποχρεωτική Όχι περισσότερα από 20MB. Απαίτηση: Σχεδιαστική Όχι περισσότερα από 6MB. Απαίτηση: Επιθυμητή Όχι περισσότερα από 3MB. Απαίτηση: Λειτουργικό Το λειτουργικό σύστημα Android πάνω από το οποίο θα εκτελεστεί η ε- Σύστημα φαρμογή Χαρακτηριστικά Συστήματος Λογισμικού Οι απαιτήσεις σε αυτή την ενότητα προσδιορίζουν την απαιτούμενη αξιοπιστία, διαθεσιμότητα, ασφάλεια και συντηρησιμότητα του συστήματος λογισμικού Αξιοπιστία ΧΣΛ1 Τίτλος: Αξιοπιστία του συστήματος Περιγραφή: Η αξιοπιστία βάση της οποίας το σύστημα δίνει το κατάλληλο αποτέλεσμα. Meter: MB Υποχρεωτική Περισσότερο από 85% του τρεξίματος του αλγορίθμου. Απαίτηση: Σχεδιαστική Περισσότερο από 99% του τρεξίματος του αλγορίθμου. Απαίτηση: Επιθυμητή 100% του τρεξίματος του αλγορίθμου. Απαίτηση: 19

24 Διαθεσιμότητα ΧΣΛ2 Τίτλος: Διαθεσιμότητα Συστήματος Περιγραφή: Η διαθεσιμότητα του συστήματος όταν αυτό χρησιμοποιείται. Scale: Η μέση διαθεσιμότητα του συστήματος. (Δε λαμβάνονται υπόψη τα λάθη του δικτύου.) Meter: Οι μετρήσεις λαμβάνονται από 5 ώρες χρήσης κατά τη διάρκεια των δοκιμών. Υποχρεωτική Περισσότερο από 98% του χρόνου. Απαίτηση: Σχεδιαστική Περισσότερο από 99% του χρόνου. Απαίτηση: Επιθυμητή 100% του χρόνου. Απαίτηση: Τίτλος: Περιγραφή: Αιτιολογία: Εξάρτηση: ΧΣΛ3 Σύνδεση στο Internet Το Android App αλλά και ο ς του Website θα πρέπει να έχουν πρόσβαση στο Internet. Για να μπορεί η εφαρμογή να επικοινωνήσει με τη Βάση Δεδομένων. Καμία Ασφάλεια ΧΣΛ4 Τίτλος: Ασφάλεια επικοινωνίας Περιγραφή: Ασφάλεια για την επικοινωνία ανάμεσα στο Website και το Android App με το Server. Scale: Τα μηνύματα θα πρέπει να είναι κρυπτογραφημένα για την επικοινωνία μέσω log-in ώστε να μην μπορούν τρίτοι να δουν το όνομα και τον κωδικό του. Meter: Προσπάθειες να υποκλαπούν το όνομα και ο κωδικός του μέσω υποκλεπτόντων μηνυμάτων σε 100 log-in sessions κατά τη διάρκεια των δοκιμών. Υποχρεωτική 100% της επικοινωνίας μηνυμάτων κατά τη διάρκεια ενός log-in session θα Απαίτηση: πρέπει να είναι κρυπτογραφημένα. Επικοινωνία Κάθε ανταλλαγή πληροφορίας ανάμεσα σε ένα πελάτη (Client) και ένα ε- Μηνυμάτων: ξυπηρετητή (Server). ΧΣΛ5 Τίτλος: Ασφάλεια Σύνδεσης Λογαριασμού Διαχειριστή Περιγραφή: Αν ένας διαχειριστής προσπαθήσει να συνδεθεί στο website με ένα μη υ- πάρχον λογαριασμό θα πρέπει να αποτύχει. Ο διαχειριστής θα πρέπει να ειδοποιηθεί για την αποτυχία σύνδεσης. Meter: 100 προσπάθειες για σύνδεση με ένα μη υπάρχον λογαριασμό. Υποχρεωτική 100% του χρόνου Απαίτηση: 20

25 Τίτλος: Περιγραφή: Meter: Υποχρεωτική Απαίτηση: ΧΣΛ6 Ασφάλεια σύνδεσης λογαριασμού Αν ένας ς προσπαθήσει να συνδεθεί στο Website με ένα μη υπάρχον λογαριασμό θα πρέπει να αποτύχει η σύνδεσή του. Ο διαχειριστής θα πρέπει να ειδοποιηθεί για την αποτυχία σύνδεσης. 100 προσπάθειες για σύνδεση με ένα μη υπάρχον λογαριασμό. 100% του χρόνου ΧΣΛ7 Τίτλος: Ασφάλεια δημιουργίας λογαριασμού. Περιγραφή: Αν ένας ς θέλει να δημιουργήσει λογαριασμό και το επιθυμητό ό- νομα είναι κατειλημμένο, θα πρέπει να ειδοποιηθεί να διαλέξει ένα διαφορετικό. Meter: 100 προσπάθειες για σύνδεση με ένα κατειλημμένο όνομα. Υποχρεωτική 100% των προσπαθειών Απαίτηση: Συντήρηση Συστήματος ΧΣΛ8 Τίτλος: Επεκτασιμότητα του συστήματος λογισμικού Περιγραφή: Η εφαρμογή θα πρέπει να είναι εύκολο να επεκταθεί. Ο κώδικας θα πρέπει να είναι γραμμένος έτσι ώστε να ευνοεί τη δημιουργία νέων συναρτήσεων-χαρακτηριστικών. Αιτιολογία: Για να μπορούν να προστεθούν νέα χαρακτηριστικά στο μέλλον. Εξάρτηση: Καμία 3.6. Σενάρια Χρήσης Παρακάτω παρουσιάζονται κάποια ενδεικτικά σενάρια που θα έχει ένας ς της υπηρεσίας όταν αποκτά πρόσβαση σε αυτή είτε από το Website είτε από το Android App ανάλογα με το αν έχει δημιουργήσει λογαριασμό και αν έχει συνδεθεί σε αυτόν Χρήση της υπηρεσίας χωρίς είσοδο Κύριο Σενάριο: 1. Ο ς εισέρχεται στην ιστοσελίδα. 2. Προσδιορίζει μετακινώντας την μπάρα δεξιά ή αριστερά το ποσό που μπορεί να διαθέσει, το είδος χρήσης και τα επιπρόσθετα χαρακτηριστικά στο 3 ο πεδίο όπως για παράδειγμα την επιλογή για αγορά Windows License. 3. Πατάει το κουμπί για την υποβολή της φόρμας. 4. Εμφανίζεται η λίστα με όλα τα components που επέλεξε ο αλγόριθμος μαζί με την τιμή και τους αντίστοιχους υπερσυνδέσμους που θα χρειαστεί ο ς για την αγορά τους. Επίσης, θα εμφανίζεται το συνολικό κόστος των components. 21

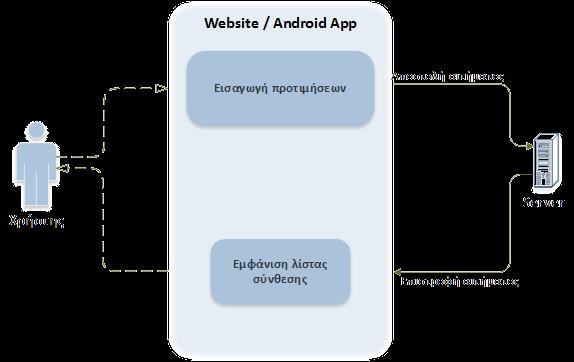

26 Εναλλακτικό Σενάριο: 1. Ο ς εισέρχεται στην ιστοσελίδα. 2. Προσδιορίζει μετακινώντας την μπάρα δεξιά ή αριστερά το ποσό που μπορεί να διαθέσει και το είδος χρήσης. Το πεδίο εισαγωγής των επιπρόσθετων χαρακτηριστικών δεν είναι υποχρεωτικό και παραμένει κενό. 3. Πατάει το κουμπί για την υποβολή της φόρμας. 4. Εμφανίζεται η λίστα με όλα τα components που επέλεξε ο αλγόριθμος μαζί με την τιμή και τους αντίστοιχους υπερσυνδέσμους που θα χρειαστεί ο ς για την αγορά τους. Επίσης, θα εμφανίζεται το συνολικό κόστος των components Χρήση της υπηρεσίας με είσοδο Κύριο Σενάριο: 1. Ο ς εισέρχεται στην ιστοσελίδα. 2. Πατάει το κουμπί Log in/sign up και συμπληρώνει τα απαραίτητα στοιχεία για την είσοδό του στο λογαριασμό. 3. Προσδιορίζει μετακινώντας την μπάρα δεξιά ή αριστερά το ποσό που μπορεί να διαθέσει, το είδος χρήσης και επιπρόσθετα χαρακτηριστικά στο 3 ο όπως για παράδειγμα την επιλογή για αγορά Optical Drive. 4. Πατάει το κουμπί για την υποβολή της φόρμας. 5. Εμφανίζεται η λίστα με όλα τα components που επέλεξε ο αλγόριθμος μαζί με την τιμή και τους αντίστοιχους συνδέσμους που θα χρειαστεί ο ς για την αγορά τους. Επίσης, θα εμφανίζεται το συνολικό κόστος των components. 6. Υπάρχει επιλογή να αποθηκεύσει τη εξαγόμενη λίστα για την παρακολούθηση/εξέταση τιμών μεταγενέστερα. 22

27 Εναλλακτικό Σενάριο: 1. Ο ς εισέρχεται στην ιστοσελίδα. 2. Πατάει το κουμπί Log in/sign up και συμπληρώνει τα απαραίτητα στοιχεία για την είσοδό του στο λογαριασμό. 3. Προσδιορίζει μετακινώντας την μπάρα δεξιά ή αριστερά το ποσό που μπορεί να διαθέσει και το είδος χρήσης. Το πεδίο εισαγωγής των επιπρόσθετων χαρακτηριστικών δεν είναι υποχρεωτικό και παραμένει κενό. 4. Πατάει το κουμπί για την υποβολή της φόρμας. 5. Εμφανίζεται η λίστα με όλα τα κομμάτια που επέλεξε ο αλγόριθμος μαζί με την τιμή και τους αντίστοιχους συνδέσμους που θα χρειαστεί ο ς για την αγορά τους. Επίσης, θα εμφανίζεται το συνολικό κόστος των components. 6. Υπάρχει επιλογή να αποθηκεύσει τη εξαγόμενη λίστα για την παρακολούθηση/εξέταση τιμών μεταγενέστερα. Ο ς κάνει σύνδεση Website / Android App Εισαγωγή προτιμήσεων Αποστολή αιτήματος Χρήστης λίστας σύνθεσης Επιστροφή αιτήματος Server Αποθήκευση λίστας Αποθήκευση Εγγραφή νέου Κύριο Σενάριο: 1. Ο χρήσης εισέρχεται στην ιστοσελίδα. 2. Πατάει το κουμπί Log in/sign up για την δημιουργία λογαριασμού στην υπηρεσία. 3. Συμπληρώνει τη φόρμα εγγραφής. Σε περίπτωση λανθασμένης εισαγωγής στοιχείων εμφανίζεται κατάλληλο μήνυμα. 4. Αν έχει ήδη εγγραφεί τότε εμφανίζεται αντίστοιχο μήνυμα σφάλματος. 5. Γίνεται επιβεβαίωση/πιστοποίηση του μέσω . 23

28 Ο ς θέλει να κάνει εγγραφή Website / Android App Συμπλήρωση φόρμας εγγραφής Αποστολή αιτήματος Έλεγχος εγκυρότητας Χρήστης Αποστολή αιτήματος εγγραφής Επιστροφή αιτήματος Server Αποτέλεσμα αιτήματος εγγραφής Επεξεργασία προφίλ Κύριο Σενάριο: 1. Ο χρήσης εισέρχεται στην ιστοσελίδα. 2. Πατάει το κουμπί Log in/sign up και συμπληρώνει τα απαραίτητα στοιχεία για την είσοδό του στο λογαριασμό. 3. Πατάει το κουμπί Προβολή Προφίλ και του εμφανίζονται τα στοιχεία που έχει δώσει στην υπηρεσία. 4. Πατάει το κουμπί Επεξεργασία Προφίλ και του εμφανίζεται τα στοιχεία του τα οποία μπορεί να τα επεξεργαστεί (επεξεργάζονται όλα τα στοιχεία εκτός από το username). 5. Πατάει το κουμπί Επιβεβαίωση για να επιβεβαιωθούν οι αλλαγές και να τις αποθηκεύσει στον Server. Ο ς κάνει σύνδεση Website / Android App Προβολή προφίλ Αποστολή αιτήματος Χρήστης Επιστροφή αιτήματος Server Επεξεργασία προφίλ Αποθήκευση 24

29 Προβολή/Διαγραφή από τη λίστα αγαπημένων. Κύριο Σενάριο: 1. Ο χρήσης εισέρχεται στην ιστοσελίδα. 2. Πατάει το κουμπί Log in/sign up και συμπληρώνει τα απαραίτητα στοιχεία για την είσοδό του στο λογαριασμό. 3. Πατάει το κουμπί Αγαπημένα και του εμφανίζεται μια λίστα με τις αποθηκευμένες συνθέσεις. Ο ς κάνει σύνδεση Website / Android App Προβολή λίστας αγαπημένων Αποστολή αιτήματος Χρήστης Προβολή αγαπημένου Επιστροφή αιτήματος Server Διαγραφή αγαπημένου Διαγραφή Εναλλακτικό Σενάριο: 1. Ο χρήσης εισέρχεται στην ιστοσελίδα. 2. Πατάει το κουμπί Log in/sign up και συμπληρώνει τα απαραίτητα στοιχεία για την είσοδό του στο λογαριασμό. 3. Πατάει το κουμπί Αγαπημένα και του εμφανίζεται μια λίστα με τις αποθηκευμένες συνθέσεις. 4. Θα πατάει το κουμπί για την επιλογή διαγραφής μια σύνθεσης υπολογιστή και θα διαγράφεται η σύνθεση από την λίστα των αγαπημένων. 25

30 Παράρτημα Α: Διαγράμματα Ροής FC 1 - Android User Main Actions Εκκινηση εφαρμογής Έλεγχος επικοινωνίας Χρήση με ανώνυμο Επιλογή Ανώνυμη χρήση Αποσύνδεση Χρήση με σύνδεση Σύνδεση / Εγγραφή οθόνης για συνδεδεμένο ς Επιλογή Προβολή προφίλ Προβολή αγαπημένων Νέα αναζήτηση 26

31 FC 2 - Android User Network Checks Έλεγχος επικοινωνίας Μη διαθέσιμη Έλεγχος συνδεσιμότη τας Διαθέσιμη Έλεγχος επικοινωνίας με τον Server Αποτυχία Ανανέωση Εμφανιση πληροφορίας αδυναμίας επικοινωνίας πληροφορίας λάθους επικοινωνίας Επιτυχία Αναμονή εισαγωγή Ενέργειες Επιλογή Έξοδος Κλείσιμο εφαρμογής 27

32 FC 3 - Android Anonymous User Main Interaction Νεα Αναζήτηση ανώνυμου Συμπλήρωση φόρμας αναζήτησης Έλεγχος εγκυρότητας Μη έγκυρο μηνύματος λάθους Έγκυρο Αποστολή αιτήματος αναζήτησης στον Server Έλεγχος επικοινωνίας Προβολή μηνύματος αναμονής αποτελέσματος Αποτέλεσμα αναζήτησης Αποτυχία κατάλληλου μηνύματος Επιτυχία αποτελέσματος αναζήτησης 28

33 FC 4 - Android Logged In User Main Interaction Νεα Αναζήτηση συνδεδεμένου Συμπλήρωση φόρμας αναζήτησης Έλεγχος εγκυρότητας Μη έγκυρο μηνύματος λάθους Έγκυρο Αποστολή αιτήματος αναζήτησης στον Server Έλεγχος επικοινωνίας Προβολή μηνύματος αναμονής αποτελέσματος Αποτέλεσμα αναζήτησης Αποτυχία κατάλληλου μηνύματος Επιτυχία αποτελέσματος αναζήτησης Έλεγχος επικοινωνίας Επιλογή Αποθήκευση στα αγαπημένα Αποστολή αιτήματος προσθήκης αγαπημένου Έξοδος 29

34 FC 5 - Android Logged In User Profile Actions Προβολή προφίλ πληφοριών προφίλ Επιλογή Επεξεργασία προφίλ Επεξεργασία στοιχείων προφίλ Επιστροφή Έλεγχος επικοινωνίας Αποστολή αλλαγών προφίλ 30

35 FC 6 - Android Logged In User Favorites Feature Προβολή αγαπημένων Αποστολή αιτήματος στον Server Έλεγχος επικοινωνίας Προβολή μηνύματος αναμονής διαθέσιμων αγαπημένων Επιλογή Προβολή αγαπημένου επιλεγμένου αγαπημένου Διαγραφή αγαπημένου Έλεγχος επικοινωνίας Αποστολή αιτήματος διαγραφής αγαπημένου 31

36 FC 7 - Android User Log In - Sign Up Σύνδεση / Εγγραφή Προβολή φόρμας εγγραφής Εκκίνηση εφαρμογής Προβολή φόρμας σύνδεσης Εγγραφή Έλεγχος επικοινωνίας Σύνδεση Μη Έγκυρο Συμπλήρωση φόρμας εγγραφής Συμπλήρωση φόρμας σύνδεσης Μη Έγκυρο Επιλογή Έλεγχος εγκυρότητας Έλεγχος εγκυρότητας Αποστολή αιτήματος εγγραφής Αποστολή αιτήματος σύνδεσης μηνύματος λάθους Έλεγχος επικοινωνίας Αποτυχία Αποτέλσμα εγγραφής Χρήση ανώνυμα Έλεγχος επικοινωνίας μηνύματος λάθους Αποτέλεσμα σύνδεσης Αποτυχία Επιτυχία πληροφορίας επιτυχίας εγγραφής πληροφορίας επιτυχίας σύνδεσης Επιτυχία Χρήση της υπηρεσίαςσε σύνδεση Χρήση της υπηρεσίας ανώνυμα 32

37 FC 8 - Website User Main Actions Χρήση με ανώνυμο Επιλογή Ανώνυμη χρήση Αποσύνδεση Χρήση με σύνδεση Σύνδεση / Εγγραφή οθόνης για συνδεδεμένο ς Επιλογή Προβολή προφίλ Προβολή αγαπημένων Νέα αναζήτηση 33

38 FC 9 - Website Anonymous User Main Interaction Νεα Αναζήτηση ανώνυμου Συμπλήρωση φόρμας αναζήτησης Έλεγχος εγκυρότητας Μη έγκυρο μηνύματος λάθους Έγκυρο Αποστολή αιτήματος αναζήτησης στον Server Προβολή μηνύματος αναμονής αποτελέσματος Αποτέλεσμα αναζήτησης Αποτυχία κατάλληλου μηνύματος Επιτυχία αποτελέσματος αναζήτησης 34

39 FC 10 - Website Logged In User Main Interaction Νεα Αναζήτηση συνδεδεμένου Συμπλήρωση φόρμας αναζήτησης Έλεγχος εγκυρότητας Μη έγκυρο μηνύματος λάθους Έγκυρο Αποστολή αιτήματος αναζήτησης στον Server Προβολή μηνύματος αναμονής αποτελέσματος Αποτέλεσμα αναζήτησης Αποτυχία κατάλληλου μηνύματος Επιτυχία αποτελέσματος αναζήτησης Επιλογή Αποθήκευση στα αγαπημένα Αποστολή αιτήματος προσθήκης αγαπημένου Έξοδος 35

40 FC 11 - Website Logged In User Profile Actions Προβολή προφίλ πληφοριών προφίλ Επιλογή Επεξεργασία προφίλ Επεξεργασία στοιχείων προφίλ Επιστροφή Αποστολή αλλαγών προφίλ 36

41 FC 12 - Website Logged In User Favorites Feature Προβολή αγαπημένων Αποστολή αιτήματος στον Server Προβολή μηνύματος αναμονής διαθέσιμων αγαπημένων Επιλογή Προβολή αγαπημένου επιλεγμένου αγαπημένου Διαγραφή αγαπημένου Αποστολή αιτήματος διαγραφής αγαπημένου 37

42 FC 13 - Website User Log in - Sign up Σύνδεση / Εγγραφή Προβολή φόρμας εγγραφής Εκκίνηση εφαρμογής Προβολή φόρμας σύνδεσης Εγγραφή Σύνδεση Μη Έγκυρο Συμπλήρωση φόρμας εγγραφής Επιλογή Συμπλήρωση φόρμας σύνδεσης Μη Έγκυρο Έλεγχος εγκυρότητας Έλεγχος εγκυρότητας Αποστολή αιτήματος εγγραφής Αποστολή αιτήματος σύνδεσης μηνύματος λάθους Αποτυχία Αποτέλσμα εγγραφής Χρήση ανώνυμα μηνύματος λάθους Επιτυχία πληροφορίας επιτυχίας εγγραφής πληροφορίας επιτυχίας σύνδεσης Αποτέλεσμα σύνδεσης Επιτυχία Αποτυχία Χρήση της υπηρεσίαςσε σύνδεση Χρήση της υπηρεσίας ανώνυμα 38

43 Παράρτημα Β: Διεργασία ανάπτυξης λογισμικού Για το Project αυτό θα χρησιμοποιήσουμε το μοντέλο SCRUM. Συγκεκριμένα για τα πλαίσια του μαθήματος: Θα κάνουμε Scrum meetings για τον προσδιορισμό των κομματιών τα οποία θα υλοποιηθούν από την κάθε υποομάδα (οι οποίες σχηματίζονται στο meeting) μέσα στις επόμενες 2 βδομάδες. Επειδή λόγω διαφορετικού προγράμματος μαθημάτων είναι δύσκολα να βρίσκουμε πάντα μέρες που να είναι όλοι διαθέσιμοι για Workday. Όποτε κάποια υποομάδα υλοποιεί κάτι, θα γίνονται Daily meetings μέσω Skype (ολιγόλεπτη κλήση) ώστε να ενημερώνονται τα υπόλοιπα μέλη για την πρόοδο (τι υλοποιήθηκε, τι θα υλοποιηθεί, κλπ.). Αυτό θα πρέπει να γίνεται το λιγότερο 2 μέρες κάθε βδομάδας (εκτός κι αν υπάρχει κάποιος πολύ σοβαρός λόγος να μην γίνει αυτό, όπου θα μπορεί να αναπληρωθεί) από κάθε υποομάδα. Δηλαδή για μας Workday θεωρείτε η κάθε μέρα κατά την οποία δουλεύουμε στο project. Η κάθε υποομάδα θα επιλέγει την κατάλληλη μέθοδο προγραμματισμού που ταιριάζει στα μέλη της ομάδας και σε αυτά που έχει να υλοποιήσει (π.χ. Pair Programming, Test Driven, κλπ.) Scrum master δε θα υπάρχει αφού δεν υπάρχει ο πελάτης δεν υπάρχει και η ανάγκη για επικοινωνίας μαζί του. Οι λόγοι που θα χρησιμοποιήσουμε τη μέθοδο αυτή είναι: 1. Υπάρχει δέσμευση για τις υλοποιήσεις μετά από κάθε SCRUM meeting και αυτές δεν αλλάζουν, έτσι δε θα πέφτουμε στην παγίδα να τρώμε χρόνο επανασχεδίαση κάθε φορά. Θα πρέπει αυτά να είναι προσεκτικά προσδιορισμένα στα meetings. 2. Η κάθε υποομάδα θα έχει διαφορετικές ανάγκες ανάλογα με το κομμάτι που θα προγραμματίζει, η Scrum της δίνει την ευελιξία να χρησιμοποιήσει τη μέθοδο που της αρμόζει. 3. Τα Daily meetings βοηθάνε στο motivation και στην καλύτερη οργάνωση μας, κατά κάποιο τρόπο θα είναι μια παραπάνω δέσμευση-υποχρέωση ώστε να προχωράει η ανάπτυξη. 4. Αν χρειαστεί περισσότερα άτομα ή διαφορετική εμπειρία κάποιο κομμάτι σε κάποιο νέο Sprint θα μπορούμε να προσαρμόσουμε τις ομάδες κατάλληλα. 39

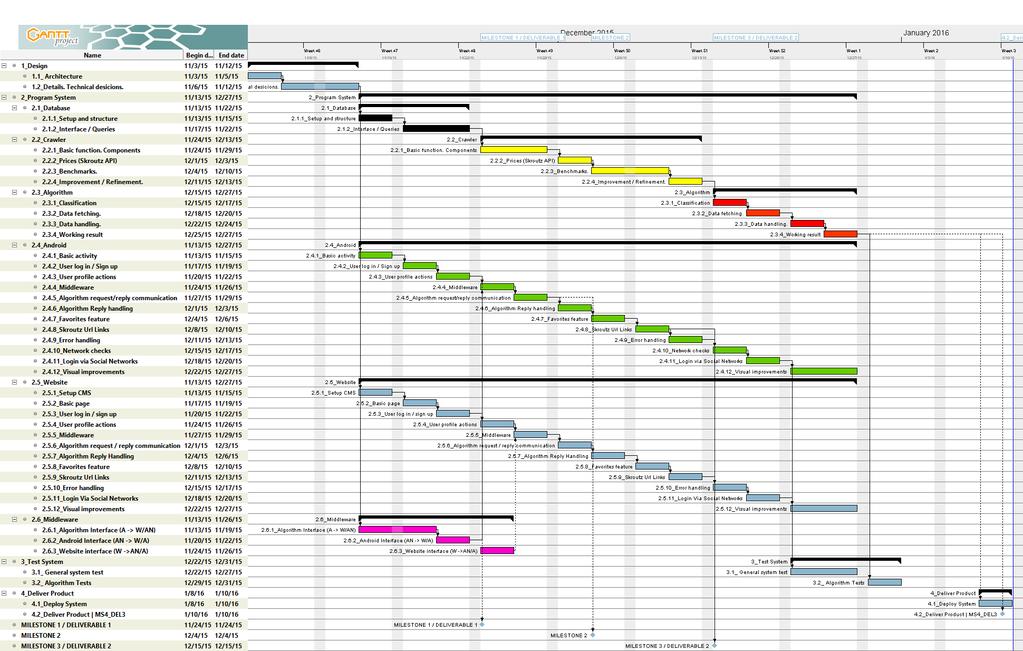

44 Παράρτημα Γ: Χρονοπρογραμματισμός, Gantt, Pert και Πίνακας Ιχνηλάτισης Απαιτήσεων Deliverables Ημερομηνία Έκδοση Περιγραφή 22/11/ Διεπαφή Website & Android App, Log Ιn/Sign Up, διαχείριση προφίλ λογαριασμού 15/12/ Λειτουργικός Crawler, επικοινωνία μεταξύ Server-Clients με δοκιμαστικά δεδομένα (dummy data), Αγαπημένα (favorites) 10/01/ Πλήρης λειτουργικότητα του Συστήματος Λογισμικού Milestones Ημερομηνία Περιγραφή 22/11/2015 Διεπαφή Website & Android App, Log Ιn/Sign Up, διαχείριση προφίλ λογαριασμού 04/12/2015 Υλοποίηση της επικοινωνίας μεταξύ του αλγορίθμου και των διεπαφών. 15/12/2015 Λειτουργικός Crawler, επικοινωνία μεταξύ Server-Clients με δοκιμαστικά δεδομένα (dummy data), Αγαπημένα (favorites) 10/01/2016 Πλήρης λειτουργικότητα του Συστήματος Λογισμικού 40

45 Διάκριση Διεργασιών και Εξαρτήσεων μεταξύ τους ID Όνομα Περιγραφή Εξαρτήσεις 1 Σχεδιασμός Φάση Σχεδιασμού Αρχιτεκτονική Σχεδιασμός της γενικής αρχιτεκτονικής του συστήματος Λεπτομέρειες. Τεχνικές λεπτομέρειες. Σχεδιασμός του κάθε μέρους του συστήματος και της επικοινωνίας μεταξύ 1.1 τους. Αποφάσεις σε τεχνικά θέματα, όπως γλώσσα προγραμματισμού, υπηρεσιών κτλ. 2 Υλοποίηση Συστήματος Φάση Υλοποίησης Συστήματος Βάση Δεδομένων Υλοποίηση της βάσης δεδομένων Εγκατάσταση και δομή. Εγκατάσταση και αρχικοποίηση της βάσης δεδομένων. Υλοποίηση της δομής 1.2 των απαραίτητων πινάκων Διεπαφή. Ερωτήματα. Σχεδίαση και υλοποίηση της διεπαφής και των ερωτημάτων στη βάση δεδομένων που θα χρειαστούν για τα υπόλοιπα μέρη του συστήματος. Αφορά τα δε- δομένα για τον αλγόριθμο. 2.2 Crawler Υλοποίηση του συστήματος Crawling Βασικές λειτουργίες. Εξαρτήματα. Υλοποίηση βασικών λειτουργιών του crawler. Η εύρεση των εξαρτημάτων και των προδιαγραφών τους Τιμές (Skroutz API) Υλοποίηση της λειτουργίας εύρεσης τιμών με τη χρήση του Skroutz API Benchmarks Υλοποίηση της λειτουργίας εύρεσης benchmarks για τα εξαρτήματα Βελτιώσεις. Διύλιση. Βελτίωση της λειτουργίας του crawler και εκκαθάριση πιθανών πληροφοριών που δεν είναι χρήσιμες. 2.3 Αλγόριθμος Υλοποίηση του συστήματος του αλγορίθμου ταιριάσματος Κατηγοριοποίηση Κατηγοριοποίηση προϊόντος Μεταφορά δεδομένων Μεταφορά δεδομένων από την βάση στον αλγόριθμο Χειρισμός δεδομένων Τυχόν απαραίτητοι χειρισμοί των δεδομένων για την λειτουργία του αλγορίθμου Λειτουργικό αποτέλεσμα Τελική υλοποίηση του αλγορίθμου με λειτουργικό αποτέλεσμα Android Υλοποίηση της εφαρμογής Android 1 41

46 2.4.1 Βασική διεργασία Βασική εγκατάσταση και υλοποίηση της διεργασίας Δυνατότητα σύνδεσης και εγγραφής Υλοποίηση της πιστοποίησης των χρηστών με τον εξυπηρετητή Δυνατότητα προβολής και επεξεργασίας Υλοποίηση των ενεργειών αναφορικά με τις πληροφορίες του λογαρια προφίλ σμού του Ενδιάμεσο λογισμικό Υλοποίηση του ενδιάμεσου λογισμικού που είναι απαραίτητο για την επικοινωνία 2.4.3, με το υποσύστημα του αλγορίθμου Επικοινωνία με τον αλγόριθμο Υλοποίηση της επικοινωνίας με τον αλγόριθμο Χειρισμός απάντησης αλγορίθμου Υλοποίηση χειρισμού της απάντησης από το αίτημα, και εμφάνιση της λίστας εξαρτημάτων Χαρακτηριστικό "Αγαπημένα" Υλοποίηση του χαρακτηριστικού "Αγαπημένα". Αποθήκευση στον server Ενσωμάτωση συνδέσμων Skroutz Ενσωμάτωση συνδέσμων Skroutz δίπλα από την τιμή κάθε εξαρτήματος Χειρισμός σφαλμάτων Χειρισμός διάφορων σφαλμάτων και εμφάνιση σφαλμάτων στο Έλεγχοι συνδεσιμότητας Έλεγχοι συνδεσιμότητας για την κινητή συσκευή Ενσωμάτωση δυνάτοτητας σύνδεσης Ενσωμάτωση δυνάτοτητας σύνδεσης με κοινωνικά δίκτυα με κοινωνικά δίκτυα Βελτιώσεις γραφικών Βελτιώσεις γραφικών στην εφαρμογή του Android Ιστοσελίδα Υλοποίηση της ιστοσελίδας Εγκατάσταση CMS Εγκατάσταση και αρχικοποίηση του συστήματος διαχείρισης περιεχομένου 1.2 (CMS) Βασική σελίδα Υλοποίηση βασικής (κεντρική) σελίδας Δυνατότητα σύνδεσης και εγγραφής Υλοποίηση της πιστοποίησης των χρηστών με τον εξυπηρετητή Δυνατότητα προβολής και επεξεργασίας Υλοποίηση των ενεργειών αναφορικά με τις πληροφορίες του λογαρια , προφίλ σμού του Ενδιάμεσο λογισμικό Υλοποίηση του ενδιάμεσου λογισμικού που είναι απαραίτητο για την επικοινωνία με το υποσύστημα του αλγορίθμου Επικοινωνία με τον αλγόριθμο Υλοποίηση της επικοινωνίας με τον αλγόριθμο

47 2.5.7 Χειρισμός απάντησης αλγορίθμου Υλοποίηση χειρισμού της απάντησης από το αίτημα, και εμφάνιση της λίστας εξαρτημάτων Χαρακτηριστικό "Αγαπημένα" Υλοποίηση του χαρακτηριστικού "Αγαπημένα". Αποθήκευση στον server Ενσωμάτωση συνδέσμων Skroutz Ενσωμάτωση συνδέσμων Skroutz δίπλα από την τιμή κάθε εξαρτήματος Χειρισμός σφαλμάτων Χειρισμός διάφορων σφαλμάτων και εμφάνιση σφαλμάτων στο Ενσωμάτωση δυνάτοτητας σύνδεσης Ενσωμάτωση δυνάτοτητας σύνδεσης με κοινωνικά δίκτυα με κοινωνικά δίκτυα Βελτιώσεις γραφικών Βελτιώσεις γραφικών στην ιστοσελίδα Ενδιάμεσο λογισμικό Υλοποίηση ενδιάμεσου λογισμικού Διεπαφή Αλγορίθμου Υλοποίηση διεπαφής αλγορίθμου με τα υπόλοιπα υποσυστήματα στο υποσύστημα 1.2 του αλγορίθμου Διεπαφή Android Υλοποίηση διεπαφής Android με το υποσύστημα του αλγορίθμου, και πιθανώς της πιστοποίησης Διεπαφή Website Υλοποίηση διεπαφής της ιστοσελίδας με το υποσύστημα του αλγορίθμου Έλεγχοι συστήματος Διάφοροι έλεγχοι του συστήματος πριν την παράδοση , Γενικός έλεγχος συστήματος Τρέξιμο γενικών ελέγχων για την καλή λειτουργία όλων των υποσυστημάτων, , εκτός του αποτελέσματος του αλγορίθμου. 3.2 Έλεγχοι αλγορίθμου Έλεγχοι λειτουργικότητας του αλγορίθμου Παράδοση λογισμικού Τελικές ενέργειες για παράδοση λογισμικού Εγκατάσταση λογισμικού Εγκατάσταση του υποσυστήματος του εξυπηρετητή στο δοκιμαστικό περιβάλλον, για το σκοπό της παρουσίασης. Τεκμηρίωση Android εφαρμογής, για την εγκατάστασή της. 4.2 Παράδοση προϊόντος 4ο milestone / Παράδοση του συστήματος. Αναφέρεται στο παράρτημα Γ για το milestone ο παραδοτέο και παραδοτέο 3. MILESTONE 1 / Πρώτο milestone / πρώτο παραδοτέο Αναφέρεται στο παράρτημα Γ , DELIVERABLE 1 MILESTONE 2 Δεύτερο milestone Αναφέρεται στο παράρτημα Γ , MILESTONE 3 / DELIVERABLE 2 Τρίτο milestone / δεύτερο παραδοτέο Αναφέρεται στο παράρτημα Γ ,
