Επισκόπηση εργαλειομηχανών κοπής. Τόρνος Φρέζα Δράπανο Λειαντικό Συγκρότηση Λειτουργία Εργαλεία

Transcript

1 Επισκόπηση εργαλειομηχανών κοπής Τόρνος Φρέζα Δράπανο Λειαντικό Συγκρότηση Λειτουργία Εργαλεία Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ

2 Άδεια Χρήσης Το παρόν υλικό υπόκειται σε άδειες χρήσης Creative Commons και δημιουργήθηκε στο πλαίσιο του Έργου των Ανοικτών Ακαδημαϊκών Μαθημάτων από την Μονάδα Υλοποίησης του ΕΜΠ. Για υλικό που υπόκειται σε άδεια χρήσης άλλου τύπου, αυτή πρέπει να αναφέρεται ρητώς. Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 2

3 Ταξινόμηση κατά το είδος κατεργασίας Διάνοιξη οπών δράπανα, φρέζες. τόρνοι Δημιουργία επίπεδων επιφανειών πλάνες, φρέζες Δημιουργία αξονοσυμμετρικών επιφανειών τόρνοι Δημιουργία πρισματικών και γλυπτών επιφανειών φρέζες Δημιουργία επιφανειών ακριβείας λειαντικά Δημιουργία οδοντοτροχών και διαιρέσεων φρέζες, γραναζοκόπτες Κοπή πρώτης ύλης πριόνια Δημιουργία αυλακώσεων, ελικώσεων, στίλβωση ειδικές μηχανές Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 3

4 Κατά το βάρος Άλλα κριτήρια ταξινόμησης ελαφρές (< 1 t), μέσες (>1t και <10t), βαριές (>10τ). Κατά την ακρίβεια κατεργασίας Συνήθεις (10 μm) Ακριβείας (1 μm) Υψηλής ακριβείας (0.1 μm) Yψίστης ακριβείας (<0.01 μm). Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 4

5 Άλλα κριτήρια ταξινόμησης Κατά το βαθμό αυτοματισμού Κοινές, με πλήρως χειροκίνητη λειτουργία Ημι-αυτόματες, με μηχανικούς αυτοματισμούς πχ τόρνοι ρεβόλβερ Αυτόματες, των οποίων ειδική κατηγορία είναι οι προγραμματιζόμενες με λειτουργία ελεγχόμενη από πρόγραμμα NC. Κατά το βαθμό εξειδίκευσης Γενικής χρήσης, πχ για ευρεία κατηγορία τεμαχίων Ειδικής χρήσης, πχ για στενά ορισμένη οικογένεια τεμαχίων Αυστηρά ειδικής χρήσης, πχ για ένα ειδικό τύπο τεμαχίου Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 5

6 Συγκρότηση Ι Δομικά στοιχεία Σώμα Τράπεζα Εργαλειοφορεία Ολισθητήρες - (γλισιέρες) Κύρια άτρακτος Στοιχεία μετάδοσης κίνησης Κιβώτιο ταχυτήτων κυρίας ατράκτου Κιβώτιο προώσεων Μηχανισμοί μετατροπής κίνησης Διατάξεις περιοδικής / διακοπτόμενης κίνησης Μηχανισμοί βοηθητικών κινήσεων Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 6

7 Συγκρότηση ΙΙ Στοιχεία πρόσδεσης τεμαχίου εργαλείου Βοηθητικά συστήματα λίπανσης υγρού κοπής Σύστημα ελέγχου και προστασίας έναρξη/ παύση / επείγουσα διακοπή λειτουργίας ψηφιακός έλεγχος (CNC) προστασία υπερφορτίσεων κλπ Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 7

8 Γλισιέρες Εικόνα 5.1 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 8

9 ΜΕτάδοση κίνησης Ι Εικόνα 5.2 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 9

10 Μετάδοση κίνησης ΙΙ Εικόνα 5.3 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 10

11 Μετάδοση κίνησης ΙΙΙ Εικόνα 5.4 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 11

12 Συνεχής διαβάθμιση κίνησης Ι Εικόνα 5.5 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 12

13 Συνεχής διαβάθμιση κίνησης ΙΙ Εικόνα 5.6 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 13

14 Μετατροπή κίνησης Εικόνα 5.7 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 14

15 Πρόσδεση εργαλείων κωνικές συναρμογές (εργαλειοδέτη σε άτρακτο ή και εργαλείου σε εργαλειοδέτη) λυόμενες συναρμογές πίεσης (πχ με κοχλίες, μοχλούς κλπ) σφηνώσεις Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 15

16 Τσώκ σιαγόνων Πλάκες και πλατώ Πρόσδεση τεμαχίων Κέντρα / πόντες με βοηθητικά στοιχεία (καρδιές, καβαλέτα) Σφιγκτήρες συστολής (τσιμπίδες) Μέγγενες Σφιγκτήρες σε συνδυασμό με αύλακες της τράπεζας τύπου ανεστραμμένου Τ Μαγνητικά τσώκ Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 16

17 Τόρνος Εικόνα 5.8 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 17

18 βασική προδιαγραφή τόρνου η απόσταση κέντρων (μήκος τεμαχίου), το ύψος του άξονα της ατράκτου από το κρεβάτι η διάμετρος και το μήκος τόρνευσης όταν υπάρχει γονατιά το εύρος στροφών ο αριθμός ταχυτήτων η ισχύς του κινητήρα το συνολικό βάρος. Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 18

19 Τόρνος - συγκράτηση τεμαχίων Ι Εικόνα 5.9 Εικόνα 5.10 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 19

20 Τόρνος - συγκράτηση τεμαχίων ΙΙ Εικόνα 5.11 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 20

21 Τόρνος - συγκράτηση τεμαχίων ΙΙΙ Εικόνα 5.12 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 21

22 Τόρνος - εργαλειοφορεία Εικόνα 5.13 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 22

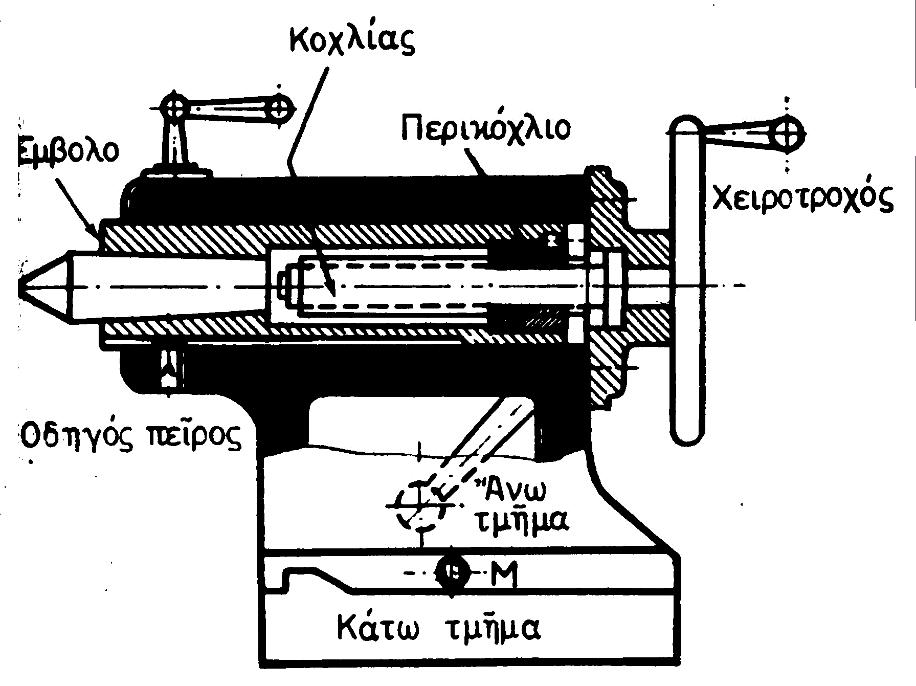

23 Τόρνος εργαλειοδέτης και κεντροφορέας Εικόνα 5.15 Εικόνα 5.14 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 23

24 Τόρνος - Κινητό καβαλέτο Εικόνα 5.16 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 24

25 Τόρνος ρεβόλβερ Ι Εικόνα 5.17 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 25

26 Τόρνος ρεβόλβερ ΙΙ Εικόνα 5.18 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 26

27 Τόρνος ρεβόλβερ ΙΙΙ Εικόνα 5.19 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 27

28 Φρέζα Εικόνα 5.20 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 28

29 περιφερειακό φρεζάρισμα Εικόνα 5.21 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 29

30 Φρεζοκεφαλές Εικόνα 5.22 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 30

31 Κονδύλια Εικόνα 5.23 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 31

32 Φρεζάρισμα οδόντωσης Εικόνα 5.24 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 32

33 Διαιρέτης Ι Εικόνα 5.25 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 33

34 Διαιρέτης ΙΙ Εικόνα 5.26 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 34

35 Λειτουργία διαιρέτη Διαιρέτες γενικής χρήσεως έχουν κύρια άτρακτο (4) με πόντα ή τσώκ, κορώνα 40 οδόντων (2) και ατέρμονα (1) και δίσκο διαιρέσεως (8) όπως του απλού διαιρέτη. 1 rev τεμαχίου = 40 rev ατέρμονα. Για χωρισμό του τεμαχίου σε 36 μέρη απαιτούνται 40/36 = 1+4/36 περιστροφές ατέρμονα, δηλαδή δίσκος διαιρέσεως με 9 οπές (ή 18,36). Αν αυτός δεν υπάρχει => διαφορική διαίρεση. ο ατέρμονας γυρίζει κατά αριθμό στροφών κοντά στον ζητούμενο η διαφορά μέχρι το ζητούμενο προστίθεται ή αφαιρείται με στροφή του δίσκου με 1/2 ζεύγη ανταλλακτικών τροχών. Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 35

36 Δράπανο Εικόνα 5.27 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 36

37 Λειαντικό εξωτερικών κυλινδρικών επιφανειών Εικόνα 5.28 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 37

38 Λειαντικό επιπέδων επιφανειών Εικόνα 5.29 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 38

39 Γραναζοκόπτης - χόμπ Εικόνα 5.30 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 39

40 Γραναζοκόπτης κοπτικού τροχού Εικόνα 5.31 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 40

41 Γραναζοκόπτης - κανόνα Εικόνα 5.32 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 41

42 Κατάλογος Αναφορών Εικόνων Εικόνα : Μηχανουργική Τεχνολογία Εργαστήριο ΙΙ, Λ. Λαζαρίδη / Εκδ. Ιδρύματος Ευγενίδου, 1985 Δεκ-09 Γ.Βοσνιάκος Εργαλειομηχανές κοπής - ΕΜΤ 42

43 Χρηματοδότηση Το παρόν εκπαιδευτικό υλικό έχει αναπτυχθεί στα πλαίσια του εκπαιδευτικού έργου του διδάσκοντα. Το έργο «Ανοικτά Ακαδημαϊκά Μαθήματα» του ΕΜΠ έχει χρηματοδοτήσει μόνο την αναδιαμόρφωση του υλικού. Το έργο υλοποιείται στο πλαίσιο του Επιχειρησιακού Προγράμματος «Εκπαίδευση και Δια Βίου Μάθηση» και συγχρηματοδοτείται από την Ευρωπαϊκή Ένωση (Ευρωπαϊκό Κοινωνικό Ταμείο) και από εθνικούς πόρους.
