1 ίκτυα Κινητών και Προσωπικών Επικοινωνιών ιαχείριση ραδιοδιαύλων

2 Περίληψη Λειτουργίες διαχείρισης ραδιοδιαύλων διαχείριση διάταξης διαχείριση εκχώρησης έναρξη δραστηριότητας ΜΤ διαχείριση μετάδοσης ιαπομπήή παράμετροι επίδοσης προετοιμασία εκτέλεση πρωτόκολλα

3 ιαχείριση ραδιοδιαύλων Αφορά λειτουργίες και διαδικασίες δ που έχουν σχέση με την: Εγκατάσταση και απελευθέρωση συνδέσεων μεταξύ κινητών τερματικών και MSC ιατήρηση αυτών των συνδέσεων ανεξάρτητα από τις κινήσεις των κινητών τερματικών Χορηγείται δίαυλος για όσον χρόνο διαρκεί η κλήση και υπό τον διαρκή έλεγχο του συστήματος Επιπρόσθετες λειτουργίες που δεν υπάρχουν στα σταθερά δίκτυα Σηματοδοσία

4 ιαχείριση ραδιοδιαύλων ιαπομπή Μετρήσεις Απόφαση Εκτέλεση Ο κύριος ρόλος για τις λειτουργίες διαχείρισης ραδιοδιαύλων πέφτει στο σύστημα πρόσβασης (BSS για 2G ή UTRAN για 3G) Μικρή εμπλοκή και του MSC (ή SGSN)

5 ιαχείριση ραδιοδιαύλων Σύστημα πρόσβασης Σταθερό δίκτυο MT MSC αναμετάδοσης MSC πρόσδεσης Σταθερό δίκτυο BSC MSC MSC MSC BTS Η διαρκής παρακολούθηση των παρεχόμενων διαύλων απαιτεί σηματοδοσία: μεταξύ των ΜΤ και του δικτύου μεταξύ των διαφόρων διατάξεων του δικτύου

6 ιαχείριση ραδιοδιαύλων Για κάθε MT που επικοινωνεί υπάρχει μια διαδρομή μετάδοσης πληροφορίας χρήστη και μία σηματοδοσίας μέχρι το MSC πρόσδεσης Από πλευράς MT Εγκατάσταση μιας τέτοιας διαδρομής όταν το ΜΤ εγκαταλείπει την κατάσταση ηρεμίας και απελευθέρωσή της όταν επανέρχεται στην κατάσταση ηρεμίας Από πλευράς δικτύου Εκχώρηση μιας τέτοιας διαδρομής κατά τη διάρκεια της δραστηριότητας του ΜΤ και ενεργοποίηση των μηχανισμών για την διατήρησή της καθώς και για την τροποποίησή της, όποτε χρειάζεται.

7 ιαχείριση ραδιοδιαύλων Ονομάζουμε τη διαδρομή επικοινωνίας μεταξύ MT και MSC πρόσδεσης, σύνοδο ΜΤ (MT session) Σύστημα πρόσβασης Σταθερό δίκτυο ΜΤ MSC αναμετάδοσης MSC πρόσδεσης Σταθερό δίκτυο BSC MSC MSC Ασύρματη σύνδεση Σύνδεση ΜΤ BTS Σύνοδος ΜΤ

8 ιαχείριση ραδιοδιαύλων Μια σύνοδος ΜΤ παρέχει κατ ελάχιστον: Τα μέσα για τη σηματοδοσία ΜΤ MSC πρόσδεσης Αναφορές για τον ραδιοδίαυλο στα interface BTS - BSC και BSC MSC Τα μέσα στο BSS να παρακολουθεί την ασύρματη σύνδεση και να λαμβάνει αποφάσεις για τη διαπομπή Όταν μεταδίδονται δεδομένα δ χρήστη απαιτείται πλήρης σύνδεση μεταξύ ΜΤ MSCπρόσδεσης Μα Μια σύνοδος ΜΤ μπορεί να χρησιμοποιηθεί ηθ για αρκετές διαδοχικές ή παράλληλες κλήσεις

9 ιαχείριση ραδιοδιαύλων MSC πρόσδεσης MSC MSC αναμετάδοσης MSC BSC BSC BSC Λίγα τα σταθερά χαρακτηριστικά της συνόδου ΜΤ Είναι υπό τον διαχειριστικό έλεγχο πολλών οντοτήτων του δικτύου

10 ιαχείριση ραδιοδιαύλων Οι σύνοδοι των ΜΤ είναι ανεξάρτητες αλλά μοιράζονται το ίδιο σύνολο ραδιοδιαύλων Η διαχείριση των διαύλων που θα χρησιμοποιηθούν σε μια κυψέλη περιλαμβάνει δύο κύρια θέματα: διαχείριση διάταξης διαύλων : καθορισμός των διαύλων και διάρθρωση των μηχανημάτων διαχείριση δαχερση εκχώρησης διαύλων : συμμετοχή των διαύλων σε κύκλους εκχώρησης - απελευθέρωσης

11 ιαχείριση ραδιοδιαύλων Η διαχείριση διάταξης και η διαχείριση εκχώρησης διαύλων είναι αρμοδιότητα του BSC Το MSC παρεμβαίνει για να καθορίσει τον τύπο του διαύλου Ο BTS εκτελεί τις εργασίες υπό τον έλεγχο του BSC

12 Λειτουργίες διαχείρισης ραδιοδιαύλων Λειτουργίες διαχείρισης διάταξης Η διάταξη διαύλων μιας κυψέλης είναι η λίστα διαύλων που ορίστηκε να χρησιμοποιούνται στην κυψέλη Περιλαμβάνει διαύλους κίνησης και ελέγχου Η διάταξη διαύλων μιας κυψέλης μπορεί να μεταβάλλεται χρονικά Οι μεταβολές μπορεί να έχουν διαφορετικό βαθμό επίδρασης στη διαχείριση της κίνησης

13 Λειτουργίες διαχείρισης ραδιοδιαύλων Λειτουργίες διαχείρισης διάταξης Αναδιάταξη των διαύλων πρόσβασης Αναδιοργάνωση του διαύλου αναζήτησης και παροχής πρόσβασης (ελέγχεται από BSC) Αναδιάταξη διαύλων κίνησης (HO, new call) Αλλαγές στη διάταξη συχνοτήτων (FH) για το ΜΤ, αλλαγές συχνοτήτων για το BSS, συγχρονισμός μεταξύ ΜΤs και BTS με σηματοδοσία που από τη φύση της είναι ασύγχρονη

14 Λειτουργίες διαχείρισης ραδιοδιαύλων Λειτουργίες εκχώρησης διαύλων Αφορούν τον τρόπο που επιλέγονται οι δίαυλοι συγκεκριμένης χρήσης Από πλευράς MT Απλές εντολές για έναρξη εκπομπής και λήψης σε προκαθορισμένους διαύλους Από πλευράς δικτύου Επιλογή διαύλου και έναρξη χρησιμοποίησής του Η επιλογή διαύλου πρέπει να λάβει υπόψη τη βελτιστοποίηση της επίδοσης μετάδοσης Εκ των προτέρων γνώση της επίδοσης κάθε δίαυλου

15 Λειτουργίες διαχείρισης ραδιοδιαύλων Λειτουργίες έναρξης δραστηριότητας ΜΤ Ενεργοποιημένο (switched-on) ΜΤ κατάσταση ά ηρεμίας (idle state) t κατάσταση δραστηριότητας (active state) Οι λειτουργίες πρόσβασης αφορούν τη μετάβαση του ΜΤ από κατάσταση ηρεμίας σε κατάσταση δραστηριότητας Η διαδικασία της πρόσβασης ξεκινά πάντα από το ΜΤ Οι λειτουργίες αναζήτησης χρησιμοποιούνται από το δίκτυο για να ειδοποιήσουν το ΜΤ να ζητήσει εγκατάσταση συνόδου.

16 Λειτουργίες διαχείρισης ραδιοδιαύλων Λειτουργίες έναρξης δραστηριότητας ΜΤ Πρόσβαση MT BTS BSC Το κινητό τερματικό σαρώνει τους διαύλους ελέγχου και κλειδώνει στον ισχυρότερο Έναρξη κλήσης ίαυλος τυχαίας πρόσβασης Μήνυμα έναρξης πρόσβασης ίαυλος αναζήτησης και παροχής πρόσβασης Μήνυμα αρχικής εκχώρησης διαύλου ελέγχου MSC

17 Λειτουργίες διαχείρισης ραδιοδιαύλων Λειτουργίες έναρξης δραστηριότητας ΜΤ Πρόσβαση Η διαδικασία της πρόσβασης αποτελεί έναρξη μιας συνόδου ραστηριοποιεί όλες τις οντότητες που συμμετέχουν και όλες τις επαναλαμβανόμενες λειτουργίες που αποτελούν μέρος της συνόδου Πρόσβαση μπορεί να ζητηθεί: από το ΜΤ (έναρξη κλήσης, ενημέρωση θέσης) από το δίκτυο (εισερχόμενη κλήση)

18 Λειτουργίες διαχείρισης ραδιοδιαύλων Λειτουργίες έναρξης δραστηριότητας ΜΤ Αναζήτηση Η διαδικασία της αναζήτησης είναι πλησιέστερη προς τη ιαχείριση Κινητικότητας Κατατάσσεται και στη διαχείριση ραδιοδιαύλων λόγω της σχέσης της με λειτουργίες που είναι αμιγείς λειτουργίες διαχείρισης ραδιοδιαύλων Κοινός δίαυλος αναζήτησης και αρχικής πρόσβασης που τον διαχειρίζεται ο BSC Ομαδοποίηση των μηνυμάτων αναζήτησης Ομαδοποίηση των μηνυμάτων αρχικής πρόσβασης Ο BSC κάνει το κυρίως έργο της αναζήτησης Ασυνεχής λήψη

19 Λειτουργίες διαχείρισης ραδιοδιαύλων Λειτουργίες διαχείρισης μετάδοσης Χρησιμοποιούνται για τη διατήρηση των χαρακτηριστικών μιας συνόδου ΜΤ Τα χαρακτηριστικά της συνόδου εξαρτώνται από την υπηρεσία και αποφασίζονται από το MSC πρόσδεσης Ο BSC επιλέγει τον δίαυλο του απαιτούμενου τύπου και ελέγχει τις διάφορες οντότητες, συμπεριλαμβανομένου και του ΜΤ Το κύκλωμα μεταξύ MSC - BSC ελέγχεται από το MSC Η κρυπτογράφηση η αποφασίζεται α από το MSC και ο BSC συντονίζει την αλλαγή

20 Λειτουργίες διαχείρισης ραδιοδιαύλων Λειτουργίες διαχείρισης μετάδοσης Έλεγχος ισχύος Αναφέρεται στη δυνατότητα να τροποποιείται η ισχύς εκπομπής, μέσα σε κάποια περιοχή μεταβολής, τόσο από το MT όσο και από τον BTS Υπόκειται σε διαχείριση από το BSS. Η κατανομή των λειτουργιών μεταξύ του BTS και του BSC διαφέρει από κατασκευαστή σε κατασκευαστή Αποστολή μετρήσεων Αποστολή εντολών BSC MT BSC BTS

21 Λειτουργίες διαχείρισης ραδιοδιαύλων ιαδικασία πρόσβασης και αρχικής εκχώρησης MT BSS ίαυλος τυχαίας πρόσβασης Channel Request Immediate Assignment ίαυλος αναζήτησης και παροχής πρόσβασης

22 Λειτουργίες διαχείρισης ραδιοδιαύλων ιαδικασία αναζήτησης MT BSS MSC DB Page Message Paging g Request Channel Request Immediate Assignment Page Response Paging Response Paging Response

23 ιαπομπή Βασικές απαιτήσεις Να μην γίνεται αντιληπτή από τον χρήστη Ταχύτητα εκτέλεσης Αξιοπιστία ξ και διαφάνεια ως προς τον χρήστη Να λαμβάνεται υπόψη η υπηρεσία Να μην αυξάνει το φορτίο σηματοδοσίας Περιορισμένη κατανομή της λειτουργικότητας της διαπομπής

24 ιαπομπή ιαπομπή Αρχιτεκτονικές ΗΟ Αλγόριθμοι απόφασης ιαδικασίες ΗΟ Αλγόριθμοι ΗΟ Έλεγχος NCHO MAHO MCHO Εμπλεκόμενες οντότητες Επικοινωνία μεταξύ οντοτ. Ενέργειες Σύνδεση Αποσύνδεση Μέθοδος Hard Seamless Soft Κριτήρια έναρξης RSS CIR BER Path loss HO margin Μοντέλα Κλασσικά Με νευρωνικά δίκτυα Με συστήματα fuzzy logic υν. Προγρ. Μετρήσεις επίδοσης Call blocking HO blocking HO rate Delay Call C dropping

25 ιαπομπή Προετοιμασία Η διαπομπή μπορεί να αρχίσει κάτω από τρεις συνθήκες Όταν υποβιβάζεται η ποιότητα του λαμβανόμενου σήματος Όταν ο χρήστης (τερματικό) διασχίζει τα όρια της κυψέλης Όταν γίνεται αναδιάταξη των διαύλων από το σύστημα Υπάρχουν δύο τύποι διαπομπής: Ενδοκυψελική (intra-cell) ιακυψελική (inter-cell)

26 ιαπομπή Προετοιμασία Φαινόμενο γωνίας δρόμου Ισχύς λαμβανόμενου σήματος από BTS1 BTS1 Α BTS2 C ρόμος BTS3 BTS1 A C Απόσταση

27 ιαπομπή Κριτήρια έναρξης Στην πράξη χρησιμοποιούνται τέσσερα κριτήρια έναρξης της διαπομπής Ισχύς του λαμβανόμενου σήματος (Received Signal strength, th RSS) Λόγος σήματος προς παρεμβολή (SIR) Απόσταση μεταξύ ΜΤ και BTS Κριτήρια σχετικά με το δίκτυο

28 ιαπομπή Κριτήρια έναρξης Το κριτήριο του RSS χρησιμοποιείται περισσότερο από τα άλλα Για την αποφυγή πρόωρων διαπομπών χρησιμοποιούνται: Το παράθυρο μέσης τιμής Το περιθώριο υστέρησης

29 ιαπομπή Κριτήρια έναρξης Στάθμη λαμ μβανόμενο ου σήματος + σκίαση BTS 1 BTS 2 Απόσταση μεταξύ των σταθμών βάσης

30 ιαπομπή Κριτήρια έναρξης Ισ σχύς λαμβα ανόμενου σήματος από το ΜΤ Τ 1 Τ 2 Τ 3 BTS 1 BTS 2 A : RSS (Received Signal Strength) Β : RSS + κατώφλι (Τ 2 ) Γ :RSS+ υστέρηση :RSS+ υστέρηση + κατώφλι (Τ 3 ) Α Β Γ Η Απόσταση μεταξύ των BΤS

31 ιαπομπή Παράδειγμα 9.1 A x M D-x B R = 5km, n = 4 D Αν Τ Τ 1 dbm ΗΟ σε BTS με στάθμη Τ 2 dbm Αν Τ Τ 3 ΗΟ σε BTS με στάθμη Τ dbm α. Τ 1 = -98 dbm, Τ 2 = -90 dbm, Τ 3 = -101 dbm, TA(2km) = -80 dbm: x = ; β. Γιατί δεν μπορεί να καθοριστεί ακριβώς το x; γ. Γιατί είναι καλύτερα όταν Τ 2 >ΤΤ 1 ; Τ 1 =ΤΤ 2 =-92 dbm;

32 ιαπομπή Προετοιμασία Μετρήσεις Ποιες μετρήσεις Πώς γίνονται από το ΜΤ Πώς μεταφέρονται στο δίκτυο

33 ιαπομπή Εκτέλεση Η απόφαση για να επιχειρηθεί διαπομπή για δοθέν ΜΤ λαμβάνεται από τον BSC Με κριτήριο το ασύρματο interface MT-BSC: Σύγχρονη διαπομπή (συγχρονισμένοι BTS) Ασύγχρονη διαπομπή Με κριτήριο τη θέση του κόμβου μεταγωγής: Εσωτερική διαπομπή Εξωτερική ή διαπομπή Intra-MSC Inter-MSC

34 ιαπομπή Εκτέλεση MSC πρόσδεσης MSC MSC MSC BSC BSC BSC BTS BTS BTS BTS MT

35 ιαπομπή Εξωτερική: intra-msc MT Παλαιό BSS MSC Νέο BSS Measurements HO Command HO Request HO Command HO Access CHH Info HO Comp REL RCh REL RCh Comp HO Request HO Request Ack HO Detect HO Comp

36 ιαπομπή Εξωτερική: inter-msc MT Παλαιό BSS Παλαιό MSC Νέο MSC Νέο BSS DB Measurements HO Request HO Perf HO Number HO Number Comp HO Request HO Perf Ack HO Request Ack Net Setup HO Command HO Command Setup Comp HO Access CHH Info HO Comp HO Detect HO Comp HO Comp REL RCh END SIG REL RCh Comp Net Release Comp END SIG REL HO Number

37 ιαπομπή Αδιάλειπτη (seamless) BSC BSC BTS BTS MT

38 ιαπομπή ιαπομπή στο UMTS

39 ιαπομπή Εκτέλεση Προτεραιότητες για την εκτέλεση της διαπομπής Κράτηση διαύλων Ν-πλή προσπάθεια Ουρά αναμονής FIFO Ρυθμός υποβάθμισης στον ραδοδαυλο ραδιοδίαυλο Υποβιβασμός ρυθμού μετάδοσης

40 ιαπομπή Πρωτόκολλα ελέγχου Ανάλογα με το ποιος αρχίζει και εκτελεί τη διαπομπή: ιαπομπή μ ή ελεγχόμενη από το δίκτυο (Network controlled HO, NCHO) ιαπομπή υποβοηθούμενη από το ΜΤ (Mobile Assisted HO, MAHO) ιαπομπή ελεγχόμενη από το ΜΤ (Mobile Controlled HO, MCHO) Ήπια διαπομπή (Soft HO, SHO)

41 ιαπομπή Τύποι ήπιας διαπομπής Ηπιότερη διαπομπή Ήπια διαπομπή Ήπια-ηπιότερη διαπομπή

42 ιαπομπή ΗΟ σε πολυεπίπεδη αρχιτεκτονική Μικροκυψέλη δρόμου πόλης Μακροκοκυψέλη Μακροκοκυψέλη Μικροκυψέλη δρόμου ταχείας κυκλοφορίας

43 ιαπομπή ΗΟ μεταξύ συστημάτων ίκτυο MT UTRAN κορμού Measurement req. BSS Measurement report Relocation request HO request Relocation request ACK HO command Intersystem HO command Συγχρονισμός στο νέο σύστημα (UTRAN) HO complete Relocation detect Relocation complete REL RCh REL RCh complete

44 ιαπομπή ΗΟ μεταξύ συστημάτων MT BSS ίκτυο κορμού Measurement req. UTRAN Measurement report Relocation request HO request Relocation request ACK HO command Intersystem HO command Συγχρονισμός στο νέο σύστημα (GSM) HO complete Relocation detect t Relocation complete REL RCh REL RCh complete

45 NetMonitor: Οθόνη 1 GSM: DCS: Rx Level (dbm) Tx power level (*n=2ndb below) Time slot Time advance Radio link timeout Received quality (0-7) Channel type (CCCH, AGCH, SDCH, TFR, )

46 NetMonitor: Οθόνη 2 Random Access Retransmission Roaming indication (R or empty) Paging mode (NO, EX, RO, SB) Reason of last call release B and BSIC value (0-63)

47 NetMonitor: Οθόνες 3,4,5 (Normal, Barred, d Low priority it

48 NetMonitor: Οθόνη 6 Last registered network first preferred network first forbidden network

49 NetMonitor: Οθόνη 10 Periodic LU timer (diff=1 means 6min) Gain value on TCH/SDCCH (range 0-93) Paging Repeat Period Serving cell channel No Downlink Signaling Failure

50 NetMonitor: Οθόνη 11

51 NetMonitor: Οθόνη 12

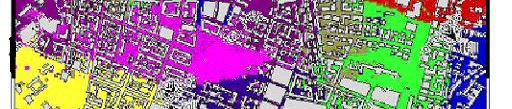

52 Τεχνικές διαχείρισης ασύρματων πόρων C2=C1-6db Ν. Παπαουλάκης Mobile Summit 2003

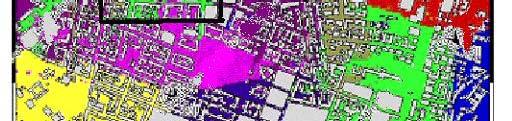

53 Τεχνικές διαχείρισης ασύρματων πόρων Μείωση του μεγέθους κυψέλης μέσω της ελάχιστης αποδεκτής στάθμης λήψης Ν. Παπαουλάκης, Mobile Summit 2003

54 Άσκηση 9.1
