Κατάλογος Προϊόντων & Τιμών Αυτοματισμών Θέρμανσης - Ψύξης Ηλιακών & LED 2017 V02

Transcript

1 Κατάλογος Προϊόντων & Τιμών Αυτοματισμών Θέρμανσης - Ψύξης Ηλιακών & LED 207 V02 Οι τιμές που αναγράφονται είναι χωρίς Φ.Π.Α. & Μεταφορικά Τα Προϊόντα VAGEO & INTELCO led Σχεδιάζονται και Κατασκευάζονται στην Ελλάδα

2 Περιεχόμενα Διαφορικοί Θερμοστάτες Ηλιακών & Ελεγκτές (VAGEO),2 Αντισταθμίσεις Θέρμανσης & Ελεγκτές Προσαγωγής Θερμοκρασίας (VAGEO) Ψηφιακοί Υδροστάτες Θέρμανσης Ψύξης Ηλιακών & Θερμόμετρα (VAGEO) Αισθητήρια Εμβαπτιζόμενα Περιβάλλοντος Επαφής (VAGEO) 7 Solar Kit (OVENTROP - ICMA - LOVATO) - Κυάθια (VAGEO) 8,9 GSM Modem (VAGEO) - Βάνες Προοδευτικής Λειτουργίας (HONEYWELL) 0 Ψηφιακοί Θερμοστάτες Χώρου Θέρμανσης - Ψύξης (VAGEO) Ηλεκτρονικοί Θερμοστάτες Χώρου Θέρμανσης - Ψύξης (VAGEO) 2 Ανιχνευτές Αερίων Καυσίμων (VAGEO) - Αισθητήρια Αερίων (FIGARO) - Μπουτόν Έκτακτης Ανάγκης (FILOKAL) Πίνακες Αυτονομίας (VAGEO) - Ανταλλακτικά Πινάκων Αυτονομίας 4,5,6 Δίοδες & Τρίοδες Βάνες Αυτονομίας (EURO by BEV) 7 Θερμιδομετρητές Ψύξης - Θέρμανσης (YDR-BEV by BEV) 8 Πίνακες Οργάνων Λέβητα (VAGEO by MK) 9 Φωτιστικά & Πλακέτες LED για SPOT (INTELCO) 20,2,22 Φωτιστικά LED Προβολέων & Καμπάνες (INTELCO) 23,24 Πλακέτες LED για Προβολής & Καμπάνες (INTELCO) - Φωτιστικά Τ8 LED (INTELCO) 3,4 5,6 3 25

3 PTS Patheka Trade & Services Τρόποι Παραγγελίας : sales@pt-s.gr & geo.igou@gmail.com Τηλεφωνικό κέντρο : , FAX : Τα προϊόντα αποστέλλονται την επόμενη εργάσιμη ημέρα από την ημερομηνία παραγγελίας τους εφόσον είναι διαθέσιμα. Στοιχεία Εταιρείας : ΑΙΚΑΤΕΡΙΝΗ Ε. ΠΑΘΕΚΑ - PTS Patheka Trade & Services ΧΟΝΔΡΙΚΟ ΕΜΠΟΡΙΟ & ΚΑΤΑΣΚΕΥΗ ΗΛΕΚΤΡΟΝΙΚΩΝ ΣΥΣΚΕΥΩΝ ΘΕΡΜΑΝΣΗΣ ΨΥΞΗΣ ΗΛΙΑΚΗΣ ΕΝΕΡΓΕΙΑΣ ΑΝΘΙΜΟΥ ΓΑΖΗ 7 - T.K ΠΕΡΙΣΤΕΡΙ ΑΤΤΙΚΗΣ Α.Φ.Μ Δ.Ο.Υ. Β ΠΕΡΙΣΤΕΡΙΟΥ - info@pt-s.gr Συνεργαζόμενες Τράπεζες : ΠΕΙΡΑΙΩΣ BANK : IBAN : GR ΕΘΝΙΚΗ ΤΡΑΠΕΖΑ : 079/ IBAN : GR EUROBANK : IBAN : GR Όροι και προϋποθέσεις εγγυήσεων Η εγγύηση για συσκευές που τοποθετούνται στην Ελλάδα είναι 2 έτη ξεκινώντας από την ημερομηνία παράδοσης της συσκευής στον τελικό πελάτη εκτός από τα προϊόντα των σελίδων 8,9 & 7 όπου έχουν έτος. Η εγγύηση για συσκευές που τοποθετούνται εκτός Ελλάδος είναι έτος ξεκινώντας από την ημερομηνία παράδοσης της συσκευής στον τελικό πελάτη. Η σύνδεση των συσκευών πρέπει να γίνει από αδειούχο ηλεκτρολόγο ή τεχνίτη καυστήρων Μην επεμβαίνετε για κανένα λόγο στα ηλεκτρονικά κυκλώματα των συσκευών Η εγγύηση αφορά ελαττωματικά υλικά και εξαρτήματα της συσκευής που παρουσίασαν δυσλειτουργία ή εμφάνισαν αστοχία κατά τη διάρκεια της κανονικής λειτουργίας της συσκευής Η εγγύηση δεν παρέχει κανένα δικαίωμα χρηματικής αποζημίωσης πέραν της αποκατάστασης της βλάβης της ίδιας της συσκευής Τα έξοδα μεταφοράς της συσκευής από και προς τα εργαστήρια της PTS Patheka Trade & Services επιβαρύνουν τον πελάτη Η εγγύηση δεν καλύπτει τα παρακάτω:. Ζημιές από πτώση κεραυνών, φωτιά, πλημμύρες, υπερτάσεις δικτύου τροφοδοσίας. 2. Ζημιές που προκλήθηκαν από ακατάλληλη μεταφορά της συσκευής. 3. Ζημιές που προκλήθηκαν από τοποθέτηση σε δωμάτια με υψηλά ποσοστά υγρασίας. 4. Τις ασφάλειες που θεωρούνται αναλώσιμα και η αντικατάσταση τους βαρύνει τον πελάτη. Οποιαδήποτε επισκευή κατά τη διάρκεια του χρόνου της εγγύησης δεν παρατείνει το χρόνο αυτής Η αγορά ή εγκατάσταση των συσκευών Vageo συνεπάγεται την απόλυτη και χωρίς διακρίσεις αποδοχή των όρων της παρούσας εγγύησης καθώς και των ειδικών όρων στα αντίστοιχα εγχειρίδια Για να ισχύει η εγγύηση απαιτείτε η προσκόμιση τιμολογίου ή νόμιμης απόδειξης αγοράς από τον πελάτη.

4 Κωδικός Διαφορικός Θερμοστάτης Ηλιακών Εγκαταστάσεων V-DCS3G Δύο ή Τριών Αισθητηρίων PWM Ready V-DCS3G Box 5* Box 0* Box 20* 20,27 Γενικά Χαρακτηριστικά : Κεντρική μονάδα διαφορικού σε κουτί ράγας τύπου DINRAIL 6 ασφαλειών κλεισμένο σε επίτοιχο κουτί IP 40 για προστασία από παρεμβολές ρευμάτων ισχύος, σκόνες, υγρασία. Φωτεινή Οθόνη LCD 2Χ8 γραμμών σε πράσινο φόντο με διαρκείς απεικόνιση κατάστασης βασικών λειτουργιών (Διαμόρφωση που έχουμε επιλέξει, Κατάσταση Βοηθητικής Πηγής, Θερμοκρασίες Αισθητηρίων και Κατάσταση Ρελέ). Υποστηρίζει και ελέγχει 4 διαφορετικά συστήματα (διαμορφώσεις) ηλιακών εγκαταστάσεων. Έλεγχος θερμοκρασιών από 2 ή 3 αισθητήρια ανάλογα την διαμόρφωση. Έλεγχος έως 2 κυκλοφορητές συλλεκτών (SYSTEM 4). Έλεγχος βοηθητικής πηγής για παραγωγή ΖΝΧ (SYSTEM 2 & 3). Σύστημα ανίχνευσης βλάβης των αισθητηρίων. Σύστημα διόρθωσης (calibration) των αισθητηρίων. Σύστημα προστασίας συλλεκτών από υπερθέρμανση και ψύχος. Σύστημα προστασίας θερμοδοχείου. Σύστημα προστασίας των υδραυλικών σωληνώσεων από υπερθέρμανση συλλέκτη. Επιλογή τύπου κυκλοφορητή (συμβατικός ή ηλεκτρονικός PWM). Επιπλέον σενάριο λειτουργίας για τους ηλεκτρονικούς κυκλοφορητές με τροφοδοσία PWM. Πλήρης παραμετροποίηση των εργοστασιακών ρυθμίσεων από εύχρηστο και κατανοητό menu. Τροφοδοσία 230 VAC. Δυο ξηρές επαφές Ρελέ 6A/230 VAC - 30 VDC. Έξοδος για PWM κυκλοφορητές. Τα αισθητήρια της συσκευής είναι τύπου V-KTY ή V-KTY (εμβαπτιζόμενα) (Βλ. σελ.7) και ΔΕΝ περιέχονται στην συσκευασία, πρέπει να παραγγελθούν ξεχωριστά. Ενδεικτικά διαγράμματα 4ων υποστηριζόμενων διαμορφώσεων. * το Box μπορεί να συνδυαστεί ανά παραγγελία και με V-DCS4G PTS Τεχνολογία Αυτοματισμών Κτηρίων 207 V02

5 Κωδικός Διαφορικός Ελεγκτής V-DCS4G με επιλογή από Δύο έως Τέσσερα Αισθητήρια PWM Ready V-DCS4G Box 5* Box 0* Box 20* 83,00 Γενικά Χαρακτηριστικά όπως V-DCS3G και επιπλέον: Υποστηρίζει και ελέγχει παραπάνω από 7 διαφορετικά συστήματα (διαμορφώσεις) ηλιακών εγκαταστάσεων για παραγωγή ΖΝΧ ή Ηλιοθερμίας καθώς και διατάξεις θέρμανσης από εναλλακτικές πηγές ενέργειας. Έλεγχος θερμοκρασιών από 2 έως 4 αισθητήρια ανάλογα την διαμόρφωση. Διαφορικός έλεγχος έως 3 θερμοδοχεία. Έλεγχος έως 2 κυκλοφορητές συλλεκτών. Έλεγχος δίοδων ή τρίοδων βανών παράκαμψης. Έλεγχος βοηθητικής πηγής για παραγωγή ΖΝΧ από λέβητες πετρελαίου, αερίου ή στερεών καυσίμων, πέλλετ. Έλεγχος ανακυκλοφορίας ΖΝΧ για μεγάλες υδραυλικές εγκαταστάσεις σε κτίρια, ξενοδοχεία. Έλεγχος υδραυλικών κυκλωμάτων θέρμανσης καλοριφέρ. Σύστημα ανίχνευσης βλάβης των αισθητηρίων. Σύστημα προστασίας συλλεκτών από υπερθέρμανση και ψύχος. Σύστημα προστασίας θερμοδοχείων. Σύστημα προστασίας των υδραυλικών σωληνώσεων από υπερθέρμανση συλλέκτη. Επιλογή τύπου κυκλοφορητή (συμβατικός ή ηλεκτρονικός PWM). Πλήρης παραμετροποίηση των εργοστασιακών ρυθμίσεων από εύχρηστο και κατανοητό menu. Τροφοδοσία 230 VAC. Τρείς ξηρές επαφές Ρελέ 6A/230 VAC - 30 VDC. Έξοδος για PWM κυκλοφορητές. Τοποθέτηση επίτοιχα. Τα αισθητήρια της συσκευής είναι τύπου V-KTY ή V-KTY (εμβαπτιζόμενα) ( Βλ. σελ.7 ) και ΔΕΝ περιέχονται στην συσκευασία, πρέπει να παραγγελθούν ξεχωριστά. Ενδεικτικά διαγράμματα υποστηριζόμενων διαμορφώσεων (περισσότερα στο * το Box μπορεί να συνδυαστεί ανά παραγγελία και με V-DCS3G PTS Τεχνολογία Αυτοματισμών Κτηρίων 207 V02 2

6 Κωδικός Ψηφιακή Αντιστάθμιση V-CBV03 V-CBV03 Box 3* Box 5* Box 0* 80,00 Αντιστάθμιση Θερμοκρασίας για άμεσο έλεγχο του Λέβητα ή Τρίοδης Βάνας Ανάμειξης. Γενικά Χαρακτηριστικά : Κεντρική μονάδα αντιστάθμισης σε κουτί ράγας τύπου DINRAIL 6 ασφαλειών κλεισμένο σε επίτοιχο κουτί IP 40 για προστασία από παρεμβολές ρευμάτων ισχύος, σκόνες, υγρασία. Φωτεινή Οθόνη LCD 2Χ8 γραμμών σε πράσινο φόντο με διαρκείς απεικόνιση κατάστασης βασικών λειτουργιών (Επιλέξιμης Εφαρμογής, Καμπύλης Αντιστάθμισης, Θερμοκρασίες Αισθητηρίων & Κατάσταση Ρελέ). Επιτήρηση θερμοκρασίας περιβάλλοντος από εξωτερικό αισθητήριο τύπος V-NTCBOX (Βλ. σελ.7). Επιτήρηση θερμοκρασίας προσαγωγής νερού εγκατάστασης από αισθητήριο τύπος V-NTC50, V-NTC300 ή V-NTCBOX02 αισθητήριο επαφής πάνω στη σωλήνα (Βλ. σελ.7). Σύστημα ανίχνευσης βλάβης των αισθητηρίων. Επενεργεί απευθείας πάνω στον Λέβητα και κυκλοφορητή εγκατάστασης (SYSTEM ), σε Τρίοδη Βάνα Ανάμειξης και κυκλοφορητή εγκατάστασης (SYSTEM 2) ή απευθείας πάνω στον Λέβητα και κυκλοφορητή εγκατάστασης με παράλληλη παραγωγή ΖΝΧ (SYSTEM 3). Απομακρυσμένη επιλογή διαφοροποίησης της επιλέξιμης καμπύλης σε βαθμούς κελσίου (±5 C) (SYSTEM,2). Απομακρυσμένη επιλογή ON-OFF για παραγωγή ΖΝΧ (SYSTEM 3). Δυνατότητα επιλογής <συντήρηση λέβητα> για τον καθαρισμό από υγροποιήσεις ή επικαθήσεις στο θάλαμο καύσης. Πλήρης παραμετροποίηση των εργοστασιακών ρυθμίσεων από εύχρηστο και κατανοητό menu. Τροφοδοσία 230 VAC. Τρείς ξηρές επαφή Ρελέ 6A/230 VAC - 30 VDC. Τοποθέτηση επίτοιχα. Τα αισθητήρια της συσκευής ΔΕΝ συμπεριλαμβάνονται στην συσκευασία και πρέπει να παραγγελθούν ξεχωριστά (Βλ. σελ.7). Ενδεικτικά διαγράμματα υποστηριζόμενων διαμορφώσεων (περισσότερα στο * το Box μπορεί να συνδυαστεί ανά παραγγελία και με V-CBVts03, V-C3W02 PTS Τεχνολογία Αυτοματισμών Κτηρίων 207 V02 3

7 Κωδικός Σετ Ψηφιακής Αντιστάθμισης Θερμοκρασίας με Αναλογικό Χρονοδιακόπτη Ράγας V-CBVts03 V-CBVts03 Box 3* Box 5* Box 0* 320,00 Αντιστάθμιση Θερμοκρασίας για άμεσο έλεγχο του Λέβητα ή Τρίοδης Βάνας Ανάμειξης. Γενικά Χαρακτηριστικά Αναλογικού Χρονοδιακόπτη: Ημερήσιος ηλεκτρομηχανικός χρονοδιακόπτης ράγας της ABB με εφεδρεία >50 ώρες. Μέγιστο φορτίο επαφής 6(4)A / 250VAC. Τροφοδοσία 230 VAC. C/O 24 hrs 7 days & ελάχιστος χρόνος ρύθμισης 5 min. Γενικά Χαρακτηριστικά κεντρικής μονάδας όμοια με V-CBV03 (Βλ. σελ.3) και επιπλέον: Κεντρικής μονάδας αντιστάθμισης σε κουτί ράγας τύπου DINRAIL 6 ασφαλειών κλεισμένο σε επίτοιχο κουτί IP 40 2 ασφαλειών της HAGER για προστασία από παρεμβολές ρευμάτων ισχύος, σκόνες, υγρασία. Τα αισθητήρια της συσκευής ΔΕΝ συμπεριλαμβάνονται στην συσκευασία και πρέπει να παραγγελθούν ξεχωριστά (Βλ. σελ.7). * το Box μπορεί να συνδυαστεί ανά παραγγελία και με V-CBV03, V-C3W02 Κωδικός Ελεγκτής Τρίοδης ή Τετράοδης Προοδευτικής Βάνας Ανάμειξης V-C3W02 V-C3W02 75,00 Box 3* Box 5* Box 0* Γενικά Χαρακτηριστικά : Επιτήρηση θερμοκρασίας από αισθητήριο V-NTC50,V-NTC300 εμβαπτιζόμενο ή V-NTCBOX02 αισθητήριο επαφής πάνω στη σωλήνα (Βλ. σελ.7) σε ενδοδαπέδια συστήματα θέρμανσης δροσισμού, εγκαταστάσεις κλασσικών σωμάτων καλοριφέρ ή και βιομηχανικές εφαρμογές. Ελέγχει Τρίοδες ή Τετράοδες βάνες ανάμειξης προοδευτικής λειτουργίας 230VAC ή 24VAC/DC με χρόνους απόκρισης 30sec.250sec. Δυο προγράμματα επιτήρησης θερμοκρασίας Normal & Eco. Απομακρυσμένη επιλογή προγράμματος επιτήρησης θερμοκρασίας Normal ή Eco. Σύστημα ανίχνευσης βλάβης του αισθητηρίου. Πλήρης παραμετροποίηση των εργοστασιακών ρυθμίσεων από εύχρηστο και κατανοητό menu. Τροφοδοσία 230 VAC. Τρεις ξηρές επαφές Ρελέ 6A/230 VAC - 30 VDC. Τοποθέτηση επίτοιχα. Το αισθητήριο της συσκευής ΔΕΝ συμπεριλαμβάνονται στην συσκευασία και πρέπει να παραγγελθεί ξεχωριστά (Βλ. σελ.7). * το Box μπορεί να συνδυαστεί ανά παραγγελία και με V-CBV03, V-CBVts03 PTS Τεχνολογία Αυτοματισμών Κτηρίων 207 V02 4

8 Κωδικός Ψηφιακό Θερμόμετρο & Υδροστάτης (Ελεγκτής) για Πολλαπλές Εφαρμογές Θέρμανσης ή Ψύξης Vs- Vs- Box 5* Box 0* 6,00 Γενικά Χαρακτηριστικά : Κατάλληλο για επιτήρηση και έλεγχο θερμοκρασίας σε δεκάδες εφαρμογές. ΗΛΙΑΚΟΥΣ ΘΕΡΜΟΣΙΦΩΝΕΣ ΔΙΠΛΗΣ & ΤΡΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ ΚΛΑΣΙΚΟΥΣ ΘΕΡΜΟΣΙΦΩΝΕΣ ΜΟΝΗΣ & ΔΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ ΥΔΡΟΘΕΡΜΙΚΑ ή ΑΕΡΟΘΕΡΜΑ ΤΖΑΚΙΑ ΛΕΒΗΤΕΣ ΑΕΡΙΟΥ, ΠΕΤΡΕΛΑΙΟΥ ή ΣΤΕΡΕΩΝ ΚΑΥΣΙΜΩΝ ΑΝΤΛΙΕΣ ΘΕΡΜΟΤΗΤΑΣ ή ΨΥΚΤΙΚΑ ΜΗΧΑΝΗΜΑΤΑ ΒΙΟΜΗΧΑΝΙΚΕΣ ΕΦΑΡ- ΜΟΓΕΣ ΣΕ ΘΑΛΑΜΟΥΣ ΨΥΞΗΣ ή ΘΕΡΜΑΝΣΗΣ ΑΓΡΟΤΙΚΕΣ ΕΦΑΡΜΟΓΕΣ ΕΠΙΤΗΡΗΣΗΣ & ΕΛΕΓΧΟΥ ΘΕΡΜΟΚΡΑΣΙΑΣ Ψηφιακή ένδειξη θερμοκρασίας, πιεστικοί διακόπτες ρύθμισης και ενδεικτικά LEDS κατάστασης λειτουργιών. Απεικόνιση θερμομέτρου από -0,0⁰C έως +99,0⁰C. Ρύθμιση ελεγκτή με βήμα 0,⁰C. Ελεύθερα ρυθμιζόμενο διαφορικό από -0,⁰C έως 25,0⁰C (εργοστασιακή ρύθμιση -3⁰C). Ελεύθερα ρυθμιζόμενη ακρίβεια θερμομέτρου από -3,0⁰C έως +3,0⁰C. Μεταβαλλόμενα όρια επιτρεπόμενης ρύθμισης θερμοκρασίας ελέγχου. Μέγιστο μήκος καλωδίου αισθητήρα 50m. Σύστημα ανίχνευσης βλάβης αισθητήρα. Γαλβανική απομόνωση Τάση λειτουργίας 230V AC. Ξηρή επαφή relay έντασης 6Α/250VAC. Αισθητήριο τύπου V-NTC50,V-NTC300 (εμβαπτιζόμενα), V-NTCBOX (περιβάλλοντος) ή V-NTCBOX02 αισθητήριο επαφής πάνω στη σωλήνα (Βλ. σελ.7). Το αισθητήριο της συσκευής ΔΕΝ συμπεριλαμβάνονται στην συσκευασία και πρέπει να παραγγελθεί ξεχωριστά (Βλ. σελ.7). Ενδεικτικές Εφαρμογές (περισσότερα στο Ενδεικτικό διάγραμμα σύνδεσης εστίας υδροθερμικού τζακιού με καλοριφέρ κλειστού κυκλώματος με επιτήρηση θερμοκρασίας και έλεγχο κυκλοφορητή εγκατάστασης. Ενδεικτικό διάγραμμα ηλιακού θερμοσίφωνα διπλής ενεργείας με επιτήρηση θερμοκρασίας boiler και έλεγχο της αντίστασης μέσω ασφάλειας πίνακα (RELAY 6A). Ενδεικτικό διάγραμμα κεντρικής θέρμανσης καλοριφέρ με επιτήρηση θερμοκρασίας περιβάλλοντος και έλεγχο κυκλοφορητή ή καυστήρα εγκατάστασης. Ενδεικτικό διάγραμμα ηλιακού θερμοσίφωνα τριπλής ενεργείας σύνδεσης με λέβητα μέσω σερπαντίνας και επιτήρηση θερμοκρασίας boiler για των έλεγχο του κυκλοφορητή ή της δίοδης βάνας. * το Box μπορεί να συνδυαστεί ανά παραγγελία και με Vs-2 PTS Τεχνολογία Αυτοματισμών Κτηρίων 207 V02 5

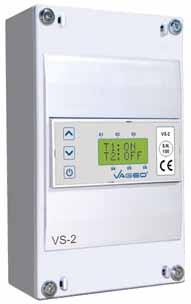

9 Κωδικός Διπλός Ψηφιακός Ελεγκτής (Υδροστάτης) Vs-2 για Πολλαπλές Εφαρμογές Θέρμανσης ή Ψύξης Vs-2 Box 5* Box 0* 6,00 Γενικά Χαρακτηριστικά : Κεντρική μονάδα ελεγκτή σε κουτί ράγας τύπου DINRAIL 6 ασφαλειών κλεισμένο σε επίτοιχο κουτί IP 40 για προστασία από παρεμβολές ρευμάτων ισχύος, σκόνες, υγρασία. Φωτεινή Οθόνη LCD 2Χ8 γραμμών σε πράσινο φόντο με διαρκείς απεικόνιση κατάστασης βασικών λειτουργιών (Σύστημα που έχουμε επιλέξει, Κατάσταση Ελεγκτών, Θερμοκρασίες Αισθητηρίων και Κατάσταση Ρελέ). Έλεγχος θερμοκρασιών από η 2 αισθητήρια τύπου V-NTC50,V-NTC300 (εμβαπτιζόμενα), V-NTCBOX (περιβάλλοντος) ή V-NTCBOX02 αισθητήριο επαφής πάνω στη σωλήνα (Βλ. σελ.7) ανάλογα με την εφαρμογή. Διπλό Ψηφιακό Θερμόμετρο & Ελεγκτής εξαρτημένης ή ανεξάρτητης λειτουργίας μεταξύ τους. Απεικόνιση θερμομέτρων από -0,0⁰C έως +50,0⁰C. Ρύθμιση ελεγκτών με βήμα 0,⁰C και ρυθμιζόμενο διαφορικό και για τους δυο ελεγκτές από -0,⁰C έως -0,0⁰C (εργοστασιακή ρύθμιση 3⁰C). Ρυθμιζόμενη ακρίβεια θερμομέτρων από -3,0⁰C έως +3,0⁰C. Μεταβαλλόμενα όρια επιτρεπόμενης ρύθμισης θερμοκρασίας ελέγχου. Μέγιστο μήκος καλωδίου αισθητηρίων 50m. Σύστημα ανίχνευσης βλαβών των αισθητηρίων. Γαλβανική απομόνωση. Τάση λειτουργίας 230V AC. Δυο ξηρές επαφές relay έντασης 6Α/250VAC. Τοποθέτηση επίτοιχα. Τα αισθητήρια της συσκευής ΔΕΝ συμπεριλαμβάνονται στην συσκευασία και πρέπει να παραγγελθούν ξεχωριστά (Βλ. σελ.7). Κατάλληλο για επιτήρηση και έλεγχο θερμοκρασίας σε δεκάδες εφαρμογές περισσότερα στο ΗΛΙΑΚΟΥΣ ΘΕΡΜΟΣΙΦΩΝΕΣ ΔΙΠΛΗΣ & ΤΡΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ ΚΛΑΣΙΚΟΥΣ ΘΕΡΜΟΣΙΦΩΝΕΣ ΜΟΝΗΣ & ΔΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ ΥΔΡΟΘΕΡΜΙΚΑ ή ΑΕΡΟΘΕΡΜΑ ΤΖΑΚΙΑ ΛΕΒΗΤΕΣ ΑΕΡΙΟΥ, ΠΕΤΡΕΛΑΙΟΥ ή ΣΤΕΡΕΩΝ ΚΑΥΣΙΜΩΝ ΑΝΤΛΙΕΣ ΘΕΡΜΟΤΗΤΑΣ ή ΨΥΚΤΙΚΑ ΜΗΧΑΝΗΜΑΤΑ ΒΙΟΜΗΧΑΝΙΚΕΣ ΕΦΑΡ- ΜΟΓΕΣ ΣΕ ΘΑΛΑΜΟΥΣ ΨΥΞΗΣ ή ΘΕΡΜΑΝΣΗΣ ΑΓΡΟΤΙΚΕΣ ΕΦΑΡΜΟΓΕΣ ΕΠΙΤΗΡΗΣΗΣ & ΕΛΕΓΧΟΥ ΘΕΡΜΟΚΡΑΣΙΑΣ * το Box μπορεί να συνδυαστεί ανά παραγγελία και με Vs- PTS Τεχνολογία Αυτοματισμών Κτηρίων 207 V02 6

10 Κωδικός Εμβαπτιζόμενο Αισθητήριο (+80 C) V-KTY50 6,50 V-KTY50 : μήκος καλωδίου 50cm., διατομή V-KTY300 8,50 κυαθίου 6mm. V-KTY300 : μήκος καλωδίου 300cm., διατομή κυαθίου 6mm. Συμβατότητα για τις συσκευές : V-DCS3, V-DCS4 Εμβαπτιζόμενο Αισθητήριο (+50 C) V-KTY ,50 V-KTY : μήκος καλωδίου 50cm., διατομή κυαθίου 6mm. V-KTY ,50 V-KTY : μήκος καλωδίου 300cm., διατομή κυαθίου 6mm. Συμβατότητα για τις συσκευές : V-DCS3G, V-DCS4G Εμβαπτιζόμενο Αισθητήριο (+25 C) V-NTC50 6,50 V-NTC50 : μήκος καλωδίου 50cm., διατομή κυαθίου 6mm. V-NTC300 : μήκος καλωδίου 300cm., διατομή κυαθίου 6mm. Αισθητήρια Θερμοκρασίας Περιβάλλοντος V-NTC300 8,50 Συμβατότητα για τις συσκευές : V-CBV03, V-CBVts03, V-C3W02, VS-, VS-2. Διαστάσεις 60mm Χ 80mm Χ 20,5mm. Τοποθέτηση επίτοιχα. V-KTYBOX : Συμβατότητα για τις συσκευές : V-CBV, V-CBVts (προηγούμενες εκδόσεις). V-KTYBOX V-NTCBOX 24,75 24,75 V-NTCBOX : Συμβατότητα για τις συσκευές: V-CBV03, V-CBVts03, VS-, VS-2. Αισθητήριο Επαφής (+25 C) V-NTCBOX02 29,75 Διαστάσεις 70mm Χ 25mm Χ 30mm. Τοποθέτηση εφαπτόμενο στη σωλήνα. Συμβατότητα για τις συσκευές : V-CBV03, V-CBVts03, VS-, VS-2, V-C3W02. PTS Τεχνολογία Αυτοματισμών Κτηρίων 207 V02 7

11 Υδραυλικό Κιτ Ηλιακών Συστημάτων OVENTROP Regusol ELH 30 Κωδικός V-ELH30 343,00 Τεχνικά Γενικά Χαρακτηριστικά : Κυκλοφορητής WILO- Yonos PARA ST 25/7 PWM. Ρυθμιστή ροής 2-5 l/min με παροχόμετρο και βάνα για πλήρωση- εκκένωση του δικτύου. Σφαιρικές βάνες με ενσωματωμένο θερμόμετρο. Βαλβίδα αντεπιστροφής στην προσαγωγή. Σωλήνα εξαερισμού απαερωτής με χειροκίνητο εξαερωτικό στην προσαγωγή. Σετ ασφαλείας με βαλβίδα ασφαλείας 6 bar και μανόμετρο 0-0 bar. Βάνα για πλήρωση-εκκένωση του δικτύου και παροχή ¾ AΡΣ. Πάνω / Κάτω σύνδεση AΡΣ. Διαστάσεις: Υ x Π: DN25 375mm x 250mm. Υλικό κατασκευής ορείχαλκος Brass. Κέλυφος θερμομονωτικό EPP σε δύο μέρη για ελαχιστοποίηση της απώλειας θέρμανσης. Μέγιστη πίεση 6 bar. Υδραυλικό Κιτ Ηλιακών Συστημάτων ICMA S00 Κωδικός V-S00 366,00 Τεχνικά Γενικά Χαρακτηριστικά : Εξωτερικό θερμομονωτικό κάλυμμα. Κυκλοφορητής solar WILO 5/6. Βαλβίδα Antigravity. Ροόμετρο με δυνατότητα εξωτερικής ρύθμισης. Εξαεριστικό & Βαλβίδα ασφαλείας. Μανόμετρο για σύνδεση με δοχείο διαστολής. Βάνα προσαγωγής με θερμόμετρο. Βάνα επιστροφής με θερμόμετρο & ανεπίστροφο. Ρακόρ για πλήρωση ή εκκένωση. Υδραυλικό Κιτ Ηλιακών Συστημάτων LOVATO Vertigo VRD90 Τεχνικά Γενικά Χαρακτηριστικά : Κωδικός V-VRD90 343,00 Κυκλοφορητής WILO- Yonos PARA ST 5/7 PWM02. Ρυθμιστή ροής 2-2 l/min με παροχόμετρο και βάνα για πλήρωση- εκκένωση του δικτύου. Σφαιρικές βάνες με ενσωματωμένο θερμόμετρο. Βαλβίδα αντεπιστροφής στην προσαγωγή. Σωλήνα εξαερισμού απαερωτής με χειροκίνητο εξαερωτικό στην προσαγωγή. Σετ ασφαλείας με βαλβίδα ασφαλείας 6 bar και μανόμετρο 0-0 bar. Βάνα για πλήρωση-εκκένωση του δικτύου και παροχή 3/4 AΡΣ. Πάνω / Κάτω σύνδεση Φ22 mm.υλικό κατασκευής ορείχαλκος Brass. Κέλυφος θερμομονωτικό EPP σε δύο μέρη για ελαχιστοποίηση της απώλειας θέρμανσης. Μέγιστη πίεση 6 bar. PTS Τεχνολογία Αυτοματισμών Κτηρίων 207 V02 8

12 Υδραυλικό Κιτ Ηλιακών Συστημάτων LOVATO Maverick VRD-90 Κωδικός M-VRD90 467,25 Τεχνικά Γενικά Χαρακτηριστικά : Κυκλοφορητής WILO- Yonos PARA ST 25/7 PWM. Ρυθμιστή ροής 5 40 l/min με παροχόμετρο και βάνα για πλήρωση- εκκένωση του δικτύου. Σφαιρικές βάνες με ενσωματωμένο θερμόμετρο. Βαλβίδα αντεπιστροφής στην προσαγωγή. Σωλήνα εξαερισμού απαερωτής με χειροκίνητο εξαερωτικό στην προσαγωγή. Σετ ασφαλείας με βαλβίδα ασφαλείας 6 bar και μανόμετρο 0-0 bar. Βάνα για πλήρωση-εκκένωση του δικτύου και παροχή 3/4 AΡΣ. Πάνω / Κάτω σύνδεση.υλικό κατασκευής ορείχαλκος Brass. Κέλυφος θερμομονωτικό EPP σε δύο μέρη για ελαχιστοποίηση της απώλειας θέρμανσης. Μέγιστη πίεση 6 bar. Κωδικός Μήκος (L) Κυάθια (Θήκες Αισθητηρίων) Κυάθιο Μονό /2 εσωτερική διάμετρος Φ6 V-K6 4,52 V-K0 4,68 V-K5 5,50 V-K20 6,0 V-K25 6,27 V-K30 6,60 Κυάθιο Τριών Αισθητηρίων /2 εσωτερική διάμετρος Φ4 Κυάθιο Τεσσάρων Αισθητηρίων /2 εσωτερική διάμετρος Φ6 V-3K9 4,82 V-4K 7,59 PTS Τεχνολογία Αυτοματισμών Κτηρίων 207 V02 9

13 Κωδικός GSM Modem Συσκευή Επικοινωνίας V-GSM02 μέσω Κινητής Τηλεφωνίας V-GSM02 200,00 Γενικά Χαρακτηριστικά : Κατάλληλο για χρήση στην ευρωπαϊκή μπάντα GSM. Αμφίδρομη επικοινωνία εντολών και πληροφόρησης μέσω sms. Ενδεικτικά LED πληροφόρησης εντός της συσκευής. Ενσωματωμένο τροφοδοτικό 230 VAC Δυο (2) έξοδοι ρελέ ξηράς επαφής 6A/230 VAC - 30 VDC. Δυο (2) είσοδοι με opt coupler απομόνωσης. Δυνατότητα επέκτασης έως οκτώ (8) εξόδους. Δυνατότητα επέκτασης έως οκτώ (8) εισόδους. Επικοινωνία εναλλακτικά μέχρι τέσσερις (4) τηλεφωνικούς αριθμούς. Πλήρης παραμετροποίηση και προγραμματισμό συσκευής. Βιομηχανικό κουτί IP65. Κωδικός Κινητήρας Βανών Προοδευτικής Λειτουργίας HONEYWELL V-M6063L 95,00 Κινητήρας για χρήση σε τρίοδες και τετράοδες βάνες ανάμειξης. Χαρακτηριστικά : Τάση λειτουργίας VAC. Ισχύς 3VA. Ταχύτητα περιστροφής 00s/90. Ροπή 7Nm. Τρίοδοι ή Τετράοδη Βάνα Ανάμειξης V-V5433 Τρίοδη ή Τετράοδη περιστροφική βάνα ελαφρού τύπου για εφαρμογές θέρμανσης ή ψύξης, ζεστού ή κρύου νερού ποιότητας ή γλυκόλης με νερό μείγμα 50%. Συνδυάζετε με κινητήρα V-M6063L ή μοχλό χειρός. DN 20 DN 25 DN 32 DN 40 DN 50 75,00 80,00 95,00 05,00 55,00 Χαρακτηριστικά : Σύνδεση με εσωτερικό σπείρωμα. Στεγανότητα με διπλό O-ring. Γωνία περιστροφής 90. Μέγιστη πίεση λειτουργίας 6 bar. Μέγιστο Δp:00KPa. Ροπή για μέγιστο Δp:7Nm. Θερμοκρασία νερού 2 C - 0 C V-V5442 DN 20 DN 25 DN 32 80,00 85,00 05,00 PTS Τεχνολογία Αυτοματισμών Κτηρίων 207 V02 0

14 Ψηφιακοί Θερμοστάτες Χώρου (230 V AC) Κωδικός Ψηφιακός Θερμοστάτης Χώρου & Θερμόμετρο Ψηφιακός Θερμοστάτης Χώρου & Θερμόμετρο με δύο ανεξάρτητες ρυθμίσεις θερμοκρασίας για Ημέρα ή Νύχτα DT- με Επιπλέον Ανεξάρτητη Εντολή DT-2 50,00 Box 0* Ψηφιακός Θερμοστάτης Χώρου & Θερμόμετρο DT-plus Box 0* Box 0* 44,27 44,27 Ψηφιακός Θερμοστάτης Χώρου & Θερμόμετρο Χειμώνα Θέρους DT-CH 44,27 Box 0* Γενικά χαρακτηριστικά : Για χρήση σε εγκαταστάσεις θέρμανσης με οποιοδήποτε καύσιμο Ψηφιακή ένδειξη θερμοκρασίας, πιεστικοί διακόπτες ρύθμισης και ενδεικτικά LEDS κατάστασης λειτουργιών Απεικόνιση θερμομέτρου από -0,0⁰C έως +50,0⁰C Ρύθμιση ελεγκτή με βήμα 0,⁰C Ελεύθερα ρυθμιζόμενο διαφορικό από -0,⁰C έως -,0⁰C (εργοστασιακή ρύθμιση -0,3⁰C) Ελεύθερα ρυθμιζόμενη ακρίβεια θερμομέτρου από -3,0⁰C έως +3,0⁰C Μεταβαλλόμενα όρια επιτρεπόμενης ρύθμισης θερμοκρασίας χώρου Τάση λειτουργίας 230V AC Ξηρή επαφή relay έντασης 6Α/250VAC Δυνατότητα ρύθμισης η επιλογής δυο ανεξάρτητων θερμοκρασιών Ημέρας ή Νύχτας (DT-plus) Ανεξάρτητη εντολή από ξηρή επαφή ρελέ για έλεγχο ON/OFF βοηθητικής πηγής θέρμανσης, ψύξης ή ΖΝΧ (DT-2) Πιεστικώς διακόπτης αλλαγής λειτουργίας από σύστημα θέρμανσης σε ψύξη και αντίστροφα (DT-CH). * το Box μπορεί να συνδυαστεί ανά παραγγελία με όλους τους κωδικούς DT PTS Τεχνολογία Αυτοματισμών Κτηρίων 207 V02

15 Ηλεκτρονικοί Θερμοστάτες Χώρου (230 V AC & Μπαταρίας RT-B) Κωδικός Ηλεκτρονικός Θερμοστάτης Χώρου Ηλεκτρονικός Θερμοστάτης Χώρου Μπαταρίας Ηλεκτρονικός Θερμοστάτης Χώρου με Επιπλέον Ανεξάρτητη Εντολή Ηλεκτρονικός Θερμοστάτης Χώρου Χειμώνα Θέρους RT- Box 0* 26,00 RT-B 43,00 Box 0* RT-2 30,00 Box 0* RT-CH 30,00 Box 0* Γενικά Χαρακτηριστικά : Για χρήση σε εγκαταστάσεις θέρμανσης με οποιοδήποτε καύσιμο Περιστροφικό κουμπί ρύθμισης ελεγκτή Διαφορικό -0,4⁰C Εξωτερικός διακόπτης ON-OFF LED εντολής λειτουργίας συστήματος Θέρμανσης Τάση λειτουργίας 230 V AC (RT-,RT-2,RT-CH) & μπαταρίες ΑΑΑ αλκαλικές (RT-B) Ξηρή επαφή relay έντασης 6A/250VAC (RT-,RT-2,RT-CH) & 4(2)Α για (RT-B) Ανεξάρτητος εξωτερικός διακόπτης για ΖΝΧ, LED εντολής λειτουργίας συστήματος ΖΝΧ (RT-2) Ανεξάρτητος εξωτερικός διακόπτης αλλαγής λειτουργίας από σύστημα θέρμανσης σε ψύξη και αντίστροφα, LED λειτουργίας θερμοστάτη για συστήματα ψύξης. * το Box μπορεί να συνδυαστεί ανά παραγγελία με όλους τους κωδικούς RT PTS Τεχνολογία Αυτοματισμών Κτηρίων 207 V02 2

16 Κωδικός Ανιχνευτής Διαρροής Φυσικού Αερίου V-GDN02 60 Box 0* Ανιχνευτής Διαρροής LPG V-GDL02 60 Box 0* Ανιχνευτής διαρροής φυσικού αερίου (μεθανίου) (V-GDN02). Ανιχνευτής διαρροής LPG (Προπανίου, Βουτανίου) (V-GDL02). Όμοια Γενικά Χαρακτηριστικά : Υψηλή πιστότητα ανίχνευσης αερίων (ευαισθησία 5%...5% L.E.L.) Αποσπώμενο αισθητήριο για εύκολο services ή αντικατάσταση Ισχυρή εσωτερική σειρήνα Ενδείκτες LED (λειτουργίας, ανίχνευσης και συναγερμού) Εσωτερικός διακόπτης TEST ορθής λειτουργίας Ελέγχει βαλβίδες NO/NC 2V DC και 230V AC Τροφοδοσία με 2V DC και 230V AC Επαφή relay NC/NO έντασης 3Α 24V DC /,2A 230V AC Διάρκεια ζωής αισθητηρίου 0 έτη. * το Box μπορεί να συνδυαστεί ανά παραγγελία με όλους τους κωδικούς των ανιχνευτών. Αισθητήριο Ανιχνευτή V-NGM NATURAL 29,74 V-LPM LPG 29,74 Πιεστικός Διακόπτης Στεγανός Έκτακτης Ανάγκης N.O. / N.C. N.O. ΜΠΟΥΤΟΝ ΠΡΑΣΙΝΟ EMB50 8,57 N.C. ΜΠΟΥΤΟΝ ΚΟΚΚΙΝΟ EMB5 8,57 N.O. + N.C. ΜΠΟΥΤΟΝ ΠΡΑΣΙΝΟ EMB68 0,7 Πλαστικό κουτί IP40 Φ22 Επαφή 4Α/250VAC PTS Τεχνολογία Αυτοματισμών Κτηρίων 207 V02 3

17 Πίνακες Αυτονομίας Γενικά Χαρακτηριστικά : Μεταλλικό κουτί με γείωση. Κεντρικός φωτιζόμενος διακόπτης ON-OFF. Κεντρική ασφάλεια 6Α. Ξεχωριστές ασφάλειες για καυστήρα, κυκλοφορητή, ηλεκτροβανών και θερμοστατών. Ενδείκτες λειτουργίας για κάθε διαμέρισμα. Δίοδος υποδοχείς εντολών Ν4007 (DS,D,Δ/2Κ,Δ/3Κ). Ρελέ υποδοχείς εντολών 0Α (R,Κ). Ρελέ εξόδου 0Α για καυστήρα και κυκλοφορητή (R,DS,D). Ξεχωριστά ρελέ εξόδου 0Α για καυστήρα και κυκλοφορητές (Δ/2Κ,Δ/3Κ,Κ). Τάση λειτουργίας 230 V AC. Ένταση επαφής ρελέ καυτήρα 0Α. Κλέμα σύνδεσης εισόδων και εξόδων τύπου ασανσέρ με διάκενο 2,5mm.. Οι πίνακες αυτονομίας με κωδικό R είναι πίνακες με ρελέ για κάθε διαμέρισμα (ηλεκτροβάνα) και κεντρικό ρελέ για καυστήρα και κυκλοφορητή. Στους πίνακες αυτούς η τελευταία ηλεκτροβάνα παραμένει ανοιχτή ή όχι. 2. Οι πίνακες αυτονομίας με κωδικό DS είναι πίνακες με δίοδο για κάθε διαμέρισμα (ηλεκτροβάνα) και κεντρικό ρελέ για καυστήρα και κυκλοφορητή. Στους πίνακες αυτούς η τελευταία ηλεκτροβάνα δεν παραμένει ανοιχτή. 3. Οι πίνακες αυτονομίας με κωδικό D είναι πίνακες με δίοδο για κάθε διαμέρισμα (ηλεκτροβάνα) και κεντρικό ρελέ για καυστήρα και κυκλοφορητή. Στους πίνακες αυτούς η τελευταία ηλεκτροβάνα παραμένει ανοιχτή ή όχι. 4. Οι πίνακες αυτονομίας με κωδικό Δ/2Κ είναι πίνακες που εξυπηρετούν δυο διαφορετικά δίκτυα κυκλοφορητών. Έχουν δίοδο για κάθε διαμέρισμα (ηλεκτροβάνα) και ξεχωριστά ρελέ για καυστήρα και κυκλοφορητές. Στους πίνακες αυτούς η τελευταία ηλεκτροβάνα με των αντίστοιχο κυκλοφορητή παραμένουν ανοιχτοί ή όχι. 5. Οι πίνακες αυτονομίας με κωδικό Δ/3Κ είναι πίνακες που εξυπηρετούν τρία διαφορετικά δίκτυα κυκλοφορητών. Έχουν δίοδο για κάθε διαμέρισμα (ηλεκτροβάνα) και ξεχωριστά ρελέ για καυστήρα και κυκλοφορητές. Στους πίνακες αυτούς η τελευταία ηλεκτροβάνα με των αντίστοιχο κυκλοφορητή παραμένουν ανοιχτοί ή όχι. 6. Οι πίνακες αυτονομίας με κωδικό Κ είναι πίνακες που εξυπηρετούν εγκαταστάσεις αυτονομίας από δυο έως δώδεκα κυκλοφορητές με βαλβίδες αντεπιστροφής. Έχουν ρελέ για κάθε διαμέρισμα (θερμοστάτης χώρου) και ξεχωριστά ρελέ για καυστήρα και κυκλοφορητές. Στους πίνακες αυτούς ο τελευταίος κυκλοφορητής παραμένει ανοιχτός. Τιμοκατάλογος στην σελίδα 5 PTS Τεχνολογία Αυτοματισμών Κτηρίων 207 V02 4

18 Τιμοκατάλογος Πινάκων Αυτονομίας ΤΙΜΟΚΑΤΑΛΟΓΟΣ ΚΩΔΙΚΟΣ R DS D Δ/2K Δ/3K Κ Αριθμός Διαμερισμάτων Πλήρες Χ.Ω. Πλήρες Χ.Ω. Πλήρες Χ.Ω. Πλήρες Χ.Ω. Πλήρες Χ.Ω. Πλήρες Χ.Ω * Πλήρες : με ωρομετρητές ** Χ.Ω. : χωρίς ωρομετρητές PTS Τεχνολογία Αυτοματισμών Κτηρίων 207 V02 5

19 Κωδικός Πίνακας 4 Ζωνών με Ρελέ V-TB4R plus 77,22 Ο πίνακας αυτονομίας τεσσάρων ζωνών με κωδικό V-TB4R plus είναι πίνακας με ρελέ για κάθε ζώνη που διαθέτει ηλεκτροβάνα με την τελευταία να παραμένει ανοιχτή ή όχι. Διαθέτει ρελέ για εντολή κυκλοφορητή και ξεχωριστή ξηρή επαφή ρελέ για καυστήρα. Ιδανικός πίνακας για εγκαταστάσεις θέρμανσης ή ψύξης με απόλυτη συμβατότητα σε λέβητες pellet, βιομάζας, ξύλου, αερίων καυσίμων ή αντλίες θερμότητας. Γενικά Χαρακτηριστικά : Πλαστικό κουτί στεγανότητας και ασφάλειας IP65 Κεντρικός φωτιζόμενος διακόπτης ON-OFF Κεντρική ασφάλεια 6Α Ενδείκτες λειτουργίας για κάθε ζώνη Ασφάλεια για κυκλοφορητή (on board 6Α) Ρελέ για κάθε ζώνη 0Α Ρελέ εντολής κυκλοφορητή έντασης 5Α και ξηρή επαφή για καυτήρα έντασης στα 220V AC 5A Τάση λειτουργίας 230 V AC Κλέμα σύνδεσης τύπου ασανσέρ (on board διατομής καλωδίου 2,5mm). Κωδικός Ρελέ 2 και 4 Επαφών RL-2 8,00 RL-4 0,00 Μετρητής Ώρας 230 VAC HM-F 4,00 Συσκευή (Ρελέ) Ξηρής Επαφής V-RC 22,00 Συσκευή μετατροπείς της εντολής του καυστήρα από κλασικούς πίνακες αυτονομίας η οποιασδήποτε εντολής 230 VAC σε ξηρή επαφή για την ενεργοποίηση του συστήματος θέρμανσης ή ψύξης. Γενικά Χαρακτηριστικά : Πλαστικό κουτί στεγανότητας και ασφάλειας IP42 Τάση λειτουργίας 230 V AC Ξηρή επαφή ρελέ έντασης στα 220V AC (0A) Εξωτερική κλέμα σύνδεσης πολυαμιδίου (διατομής καλωδίου 2,5mm), PTS Τεχνολογία Αυτοματισμών Κτηρίων 207 V02 6

20 Κωδικός ΔΙΟΔΟΣ ΗΛΕΚΤΡΟΒΑΝΑ EURO ΔΙΟΔΟΣ EURO /2" ,50 ΔΙΟΔΟΣ EURO 3/4" ,44 ΔΙΟΔΟΣ EURO " ,73 ΔΙΟΔΟΣ EURO /4" ,3 ΜΟΤΕΡ EURO ,92 ΒΑΝΑ ΜΕ ΡΑΚΟΡ /2" 029 9,58 ΒΑΝΑ ΜΕ ΡΑΚΟΡ 3/4" 00 8,52 ΒΑΝΑ ΜΕ ΡΑΚΟΡ " 02 23,8 ΒΑΝΑ ΜΕ ΡΑΚΟΡ /4" ,40 ΤΡΙΟΔΗ ΗΛΕΚΤΡΟΒΑΝΑ EURO ΤΡΙΟΔΟΣ EURO ΜΕ ΒΑΝΑ SAGIV ΧΩΡΙΣ ΡΑΚΟΡ /2" ,80 ΤΡΙΟΔΟΣ EURO ΜΕ ΒΑΝΑ 3/4" ΘΕΡΜΑΝΣΗΣ ,84 ΤΡΙΟΔΟΣ EURO ΜΕ ΒΑΝΑ " ΘΕΡΜΑΝΣΗΣ ,7 ΤΡΙΟΔΟΣ EURO ΜΕ ΒΑΝΑ 3/4" ΗΛΙΑΚΩΝ ,42 ΤΡΙΟΔΟΣ EURO ΜΕ ΒΑΝΑ " ΗΛΙΑΚΩΝ ,30 Γενικά Χαρακτηριστικά (Μοτέρ): Σύγχρονος κινητήρας διπλής περιστροφής σε κλειστό μειωτήρα με μεταλλικά γρανάζια σχεδιασμένος για συνεχή λειτουργία χωρίς προβλήματα για δίοδες βάνες. Τάση λειτουργίας 220V/50Hz. Απορροφώμενη ισχύς 9 VA (Μοτέρ 6 Watt) Ροπή στρέψης άξονα 8 Nm MAX σταθερή 2 Nm / Στροφές /4 rpm. Θερμοκρασία λειτουργίας - 5 C / + 55 C. Ηλεκτρική προστασία στεγανότητα IP54. Χρόνος εντολής 56 sec. Για κορμούς COMAP - TIEMME - BUGATTI. Γενικά Χαρακτηριστικά (Δίοδης Βάνας TIEMME): Δίοδος κορμός ολικής παροχής κατασκευασμένος από σφυρήλατο ορείχαλκο βαριάς κατασκευής. Στεγανοποιεί με διπλά o-ring στον άξονα και με τεφλόν στην περιστρεφόμενη μπάλα. Θερμοκρασία μέσου 0 C / + 95 C. Πίεση λειτουργίας PN6. Μέγιστη διαφορική πίεση 0 bar. PTS Τεχνολογία Αυτοματισμών Κτηρίων 207 V02 7

21 Κωδικός ΘΕΡΜΙΔΟΜΕΤΡΗΤΕΣ YDR-BEV ΘΕΡΜΙΔΟΜΕΤΡΗΤΗΣ DN5-0mm 0,6m³/h YDR ,76 ΘΕΡΜΙΔΟΜΕΤΡΗΤΗΣ DN20-30mm,5m³/h YDR450 69,34 ΘΕΡΜΙΔΟΜΕΤΡΗΤΗΣ DN25-30mm 2,5m³/h YDR452 95,80 BALL VALVE DN5 με υποδοχή για αισθητήριο Μ0Χ- ½" BALL VALVE DN20 με υποδοχή για αισθητήριο Μ0Χ- ¾" BALL VALVE DN25 με υποδοχή για αισθητήριο Μ0Χ " ΦΙΛΤΡΟ ΓΙΑ ΘΕΡΜΙΔΟΜΕΤΡΗΤΗ DN5 ½" ΦΙΛΤΡΟ ΓΙΑ ΘΕΡΜΙΔΟΜΕΤΡΗΤΗ DN20 ¾" ΦΙΛΤΡΟ ΓΙΑ ΘΕΡΜΙΔΟΜΕΤΡΗΤΗ DN25 " 460 7, , , , , ,23 Γενικά Χαρακτηριστικά : Ηλεκτρονικός διαιρούμενος θερμιδομετρητής με μετρητή τύπου multijet. Μέτρηση ενέργειας σε συστήματα θέρμανσης, ψύξης ή ζεστού νερού χρήσης. 0 χρόνια εγγύηση μπαταρίας και δυνατότητα τοποθέτησης στην επιστροφή αλλά και στην εισαγωγή με έξυπνο σύστημα αλλαγής μέσω του προγράμματος. Δεν απαιτούνται σωληνομαστοί λόγω της διαιρούμενης εγκατάστασης. 2 χρόνια εγγύηση με την προϋπόθεση τοποθέτησης φίλτρου. Πιστοποιημένοι με CE-EMC 89/336/EEC. Γενικά Τεχνικά Χαρακτηριστικά : Ονομαστική πίεση : 6 bar. Οθόνη : LCD 2X8 Γραμμών. Ενδείξεις : Κατανάλωση θέρμανσης, κατανάλωση ψύξης, όγκος, θερμοκρασία εισαγωγής, θερμοκρασία επιστροφής, διαφορική θερμοκρασία, παροχή, ώρες λειτουργίας, ισχύς, μενού αποθηκευμένων μετρήσεων, τεστ μενού. Αποθήκευση μετρήσεων : 8 Μήνες. Δυνατότητα επικοινωνίας : M-bus ή RS-485 PTS Τεχνολογία Αυτοματισμών Κτηρίων 207 V02 8

22 Κωδικός ΠΙΝΑΚΑΣ ΟΡΓΑΝΩΝ ΛΕΒΗΤΑ V-ΤΒ0 87,32 Γενικά Χαρακτηριστικά : Πίνακας για λέβητες Πετρελαίου Αερίου. Διακόπτης ON / OFF. Θερμοστάτης Ασφαλείας. Θερμοστάτης Καυτήρα. Θερμοστάτη Κυκλοφορητή. Αναλογικό Θερμόμετρο. ΠΙΝΑΚΑΣ ΟΡΓΑΝΩΝ ΛΕΒΗΤΑ ΠΥΡΗΝΑ V-ΤΒ02 238,4 Γενικά Χαρακτηριστικά : Πίνακας για λέβητες Πυρήνα. Διακόπτης ON / OFF. Διακόπτης κοχλία ON / OFF Θερμοστάτης Ασφαλείας. Θερμοστάτης Νερού Λέβητα. Θερμοστάτη Κυκλοφορητή. Ψηφιακές ενδείξεις για χρόνους λειτουργίας κοχλία, ανεμιστήρα, συντήρηση φλόγας. Αναλογικό Θερμόμετρο. Ενδείξεις λειτουργίας με λυχνίες για κοχλία, κυκλοφορητή. ΠΙΝΑΚΑΣ ΟΡΓΑΝΩΝ ΛΕΒΗΤΑ PELLET V-ΤΒ03 264,60 Γενικά Χαρακτηριστικά : Πίνακας για λέβητες PELLET. Διακόπτης ON / OFF. Διακόπτης κοχλία ON / OFF Θερμοστάτης Ασφαλείας. Οθόνη LCD 4X6 γραμμών. Ψηφιακός Θερμοστάτης Νερού Λέβητα. Ψηφιακός Θερμοστάτης Κυκλοφορητή. Ψηφιακές ενδείξεις για χρόνους λειτουργίας κοχλία, ανεμιστήρα, συντήρηση φλόγας. Ενδείξεις λειτουργίας με λυχνίες για κοχλία, κυκλοφορητή. PTS Τεχνολογία Αυτοματισμών Κτηρίων 207 V02 9

23 Κωδικός SPOT ΣΤΑΘΕΡΟ R35 27 LED Τάση: 230V AC. Watt:,7 W. Μοίρες: 20. Εξ. Διάμετρος: 55mm. Δυνατότητα Dimming: Ναι. Διάρκεια ζωής: Ισοδύναμο αλογόνου: 35 W. Εξοικονόμηση ενέργειας: 90,5%. Εύκολη τοποθέτηση. F23-2 7, k απόδοση σε Lumen : k απόδοση σε Lumen : k απόδοση σε Lumen : 247 ΝΙΚΕΛ Διαθέσιμα Χρώματα Φωτιστικού ΛΕΥΚΟ ΝΙΚΕΛ ΜΑΤ ΧΡΥΣΟ BRONZE ΜΑΥΡΟ PCB FR4 ΠΛΑΚΕΤΑ R35 27 LED V-35FR23 9,87 SPOT ΣΤΑΘΕΡΟ R50 48 LED F23-0 9,00 Τάση: 230V AC. Watt: 2,8 W. Μοίρες: 20. Εξ. Διάμετρος: 78mm. Δυνατότητα Dimming: Ναι. Διάρκεια ζωής: Ισοδύναμο αλογόνου: W. Εξοικονόμηση ενέργειας: 92,7%. Εύκολη τοποθέτηση. 3000k απόδοση σε Lumen : k απόδοση σε Lumen : k απόδοση σε Lumen : 406 ΝΙΚΕΛ Διαθέσιμα Χρώματα Φωτιστικού ΛΕΥΚΟ ΝΙΚΕΛ ΜΑΤ ΧΡΥΣΟ BRONZE ΜΑΥΡΟ SPOT ΤΕΤΡΑΓΩΝΟ ΣΤΑΘΕΡΟ R50 48 LED F ,32 Χαρακτηριστικά: Ίδια με F23-0. Διάστασης: 75Χ75mm. απόδοση σε Lumen: Ίδια με F23-0. Διαθέσιμα χρώματα φωτιστικού: ίδια με F23-0 SPOT ΣΤΡΟΓΓΥΛΟ ΚΙΝΗΤΟ R50 48 LED Χαρακτηριστικά: Ίδια με F23-0. Εξ. Διάμετρος: 8mm. απόδοση σε Lumen: Ίδια με F23-0. Διαθέσιμα χρώματα φωτιστικού: ίδια με F23-0 F ,77 SPOT ΤΕΤΡΑΓΩΝΟ ΚΙΝΗΤΟ R50 48 LED Χαρακτηριστικά: Ίδια με F23-0. Διάστασης: 83Χ83mm. απόδοση σε Lumen: Ίδια με F23-0. Διαθέσιμα χρώματα φωτιστικού: ίδια με F23-0 PTS Τεχνολογία Αυτοματισμών Κτηρίων 207 V02 F ,77 20

24 Κωδικός SPOT ΕΠΙΠΛΟΥ R50 48 LED F ,2 Χαρακτηριστικά: Ίδια με F23-0. Εξ. Διάστασης: 30Χ30Χ40mm. απόδοση σε Lumen: Ίδια με F23-0. Διαθέσιμα Χρώματα Φωτιστικού ΝΙΚΕΛ ΝΙΚΕΛ ΜΑΤ ΧΡΥΣΟ ΜΑΥΡΟ SPOT ΜΕΛΑΜΙΝΗΣ R50 48 LED F ,22 Χαρακτηριστικά: Ίδια με F23-0. Εξ. Διάμετρος: 70mm. απόδοση σε Lumen: Ίδια με F23-0. Διαθέσιμα χρώματα φωτιστικού: ίδια με F23-05 PCB FR4 ΠΛΑΚΕΤΑ R50 48 LED V-50FR23 2,34 SPOT PL ALUM R LED F23-8,27 Τάση: 230V AC. Watt: 6 W. Μοίρες: 20. Εξ. Διάμετρος: 232mm. Ύψος: 80mm. Εσ. Διάμετρος: 93mm. Δυνατότητα Dimming: Ναι. Διάρκεια ζωής: Ισοδύναμο: PL-C 2X26W. Εξοικονόμηση ενέργειας: 73,6%. Σκάλες Φωτισμού: 7W, 9W, 6W Εύκολη τοποθέτηση. 3000k απόδοση σε Lumen στα 6W: k απόδοση σε Lumen στα 6W: k απόδοση σε Lumen στα 6W: 2320 Διαθέσιμα Χρώματα Φωτιστικού ΝΙΚΕΛ ΛΕΥΚΟ ΝΙΚΕΛ ΜΑΤ ΧΡΥΣΟ BRONZE PCB ALUM ΠΛΑΚΕΤΑ R60 Mega Spot 240 LED V-60AL23 62,40 SPOT PL ΠΛΑΦΟΝΙΕΡΑ ALUM R LED F ,78 Χαρακτηριστικά: Ίδια με F23-. Ύψος: 60mm. απόδοση σε Lumen: Ίδια με F23-. Διαθέσιμα Χρώματα Φωτιστικού PTS Τεχνολογία Αυτοματισμών Κτηρίων 207 V02 ΛΕΥΚΟ ΝΙΚΕΛ ΜΑΤ 2

25 Κωδικός PCB FR4 ΠΛΑΚΕΤΑ R63 82 LED Τάση: 230V AC. Watt: 5,6 W. Μοίρες: 20. Διάμετρος: 63mm. Δυνατότητα Dimming: Ναι. Διάρκεια ζωής: Ισοδύναμο πυρακτώσεως: 75 W. Εξοικονόμηση ενέργειας: 94,4%. 3000k απόδοση σε Lumen : k απόδοση σε Lumen : k απόδοση σε Lumen : 82 V-63FR23 9,00 PCB ΠΛΑΚΕΤΕΣ ΓΙΑ ΦΩΤΙΣΤΙΚΑ ΤΥΠΟΥ R PCB FR4 ΠΛΑΚΕΤΑ R04 96 LED Τάση: 230V AC. Watt: 7,2 W. Μοίρες: 20. Διάμετρος: 04mm. Δυνατότητα Dimming: Ναι. Διάρκεια ζωής: Ισοδύναμο αλογόνου: 75 W. Εξοικονόμηση ενέργειας: 89%. 3000k απόδοση σε Lumen : k απόδοση σε Lumen : k απόδοση σε Lumen : 044 V-04FR23 27,60 PCB ALUM ΠΛΑΚΕΤΑ R04 64 LED V-04AL23 4,40 Τάση: 230V AC. Watt: 0 W. Μοίρες: 20. Διάμετρος: 04mm. Δυνατότητα Dimming: Ναι. Διάρκεια ζωής: Ισοδύναμο HQI: 75 W. Εξοικονόμηση ενέργειας: 83%. 3000k απόδοση σε Lumen : k απόδοση σε Lumen : k απόδοση σε Lumen : 450 PCB FR4 ΠΛΑΚΕΤΑ R5 92 LED V-5FR23 49,40 Τάση: 230V AC. Watt: 4 W. Μοίρες: 20. Διάμετρος: 5mm. Δυνατότητα Dimming: Ναι. Διάρκεια ζωής: Ισοδύναμο αλογόνου: PL-C 2X8W. Εξοικονόμηση ενέργειας: 75%. 3000k απόδοση σε Lumen : k απόδοση σε Lumen : k απόδοση σε Lumen : 2030 PCB ALUM ΠΛΑΚΕΤΑ R5 240 LED V-5AL23 62,40 Τάση: 230V AC. Watt: 6 W. Μοίρες: 20. Διάμετρος: 5mm. Δυνατότητα Dimming: Ναι. Διάρκεια ζωής: Ισοδύναμο αλογόνου: PL-C 2X26W. Εξοικονόμηση ενέργειας: 63,5%. 3000k απόδοση σε Lumen : k απόδοση σε Lumen : k απόδοση σε Lumen : 2320 PTS Τεχνολογία Αυτοματισμών Κτηρίων 207 V02 22

26 Κωδικός ΠΡΟΒΟΛΕΑΣ 0W F23C80 5,00 Τάση: 230V AC. Watt: 0 W. Μοίρες: 20. Διαστάσεις: 25Χ63Χ30mm Διάρκεια ζωής: Εξοικονόμηση ενέργειας: 90%. Πολλαπλές επιλογές βάσης στήριξης. Διαθέσιμα Χρώματα Φωτιστικού 3000k απόδοση σε Lumen : k απόδοση σε Lumen : k απόδοση σε Lumen : 450 ΝΙΚΕΛ ΜΑΥΡΟ ΑΛΟΥΜΙΝΙΟ ΠΡΟΒΟΛΕΑΣ 20W F23C820 87,00 Χαρακτηριστικά: Ίδια με F23C80. Διαστάσεις: 25Χ23Χ30mm. Διαθέσιμα Χρώματα: Ίδια με F23C k απόδοση σε Lumen : k απόδοση σε Lumen : k απόδοση σε Lumen : 2900 ΠΡΟΒΟΛΕΑΣ 30W F23C830 25,00 Χαρακτηριστικά: Ίδια με F23C80. Διαστάσεις: 25Χ83Χ30mm. Διαθέσιμα Χρώματα: Ίδια με F23C k απόδοση σε Lumen : k απόδοση σε Lumen : k απόδοση σε Lumen : 4350 ΠΡΟΒΟΛΕΑΣ 40W F23C840 63,00 Χαρακτηριστικά: Ίδια με F23C80. Διαστάσεις: 25Χ243Χ30mm. Διαθέσιμα Χρώματα: Ίδια με F23C k απόδοση σε Lumen : k απόδοση σε Lumen : k απόδοση σε Lumen : 5800 PTS Τεχνολογία Αυτοματισμών Κτηρίων 207 V02 23

27 Κωδικός ΠΡΟΒΟΛΕΑΣ 60W F23C ,00 Χαρακτηριστικά: Ίδια με F23C80. Διαστάσεις: 245Χ83Χ50mm. Διαθέσιμα Χρώματα: Ίδια με F23C k απόδοση σε Lumen : k απόδοση σε Lumen : k απόδοση σε Lumen : 8700 ΠΡΟΒΟΛΕΑΣ 80W F23C ,00 Χαρακτηριστικά: Ίδια με F23C80. Διαστάσεις: 245Χ243Χ30mm. Διαθέσιμα Χρώματα: Ίδια με F23C k απόδοση σε Lumen : k απόδοση σε Lumen : k απόδοση σε Lumen : 600 ΚΑΜΠΑΝΑ 864 LED 80W F ,00 Τάση: 230V AC. Watt: 80 W. Μοίρες: 20. Διάμετρος: 430mm Διάρκεια ζωής: Εξοικονόμηση ενέργειας: 90%. 3000k απόδοση σε Lumen : k απόδοση σε Lumen : k απόδοση σε Lumen : 600 Διαθέσιμα Χρώματα Φωτιστικού ΝΙΚΕΛ PTS Τεχνολογία Αυτοματισμών Κτηρίων 207 V02 24

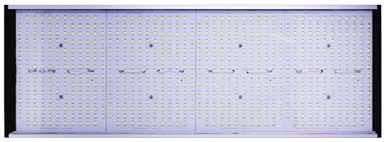

28 Κωδικός PCB LED ΠΛΑΚΕΤΑ ΠΡΟΒΟΛΕΑ Τάση: 230V AC. Μοίρες: 20. Διαστάσεις / 0 W: 20mmX60mm Διάρκεια ζωής: k απόδοση σε Lumen / 0W: k απόδοση σε Lumen / 0W: k απόδοση σε Lumen / 0W: Watt 20 Watt 30 Watt 40 Watt 60 Watt 80 Watt V ,00 V ,00 V ,00 V ,00 V ,00 V ,00 PCB LED ΠΛΑΚΕΤΑ 80W Καμπάνας V-PCBELL 29,00 Τάση: 230V AC. Μοίρες: 20. Διάμετρος: 430mm Διάρκεια ζωής: k απόδοση σε Lumen: k απόδοση σε Lumen: k απόδοση σε Lumen: 600 ΛΑΜΠΑ LED T8 60cm 64 LED Τάση: 230V AC. Watt: 0 W. Μοίρες: 20. Μήκος: 600mm Διάμετρος: 25mm. Διάρκεια ζωής: Ισοδύναμο: 8W Εύκολη τοποθέτηση. ΛΑΜΠΑ LED T8 20cm 328 LED Τάση: 230V AC. Watt: 20 W. Μοίρες: 20. Μήκος: 200mm Διάμετρος: 25mm. Διάρκεια ζωής: Ισοδύναμο: 36W Εύκολη τοποθέτηση. ΛΑΜΠΑ LED T8 50cm 328 LED Τάση: 230V AC. Watt: 20 W. Μοίρες: 20. Μήκος: 500mm Διάμετρος: 25mm. Διάρκεια ζωής: Ισοδύναμο: 58W Εύκολη τοποθέτηση. V ,00 V ,00 V , k απόδοση σε Lumen: (2340 στα 60mm), (2600 στα 20mm & 50mm) 4000k απόδοση σε Lumen: (2520 στα 60mm), (2800 στα 20mm & 50mm) 6000k απόδοση σε Lumen: (260 στα 60mm), (2900 στα 20mm & 50mm) PTS Τεχνολογία Αυτοματισμών Κτηρίων 207 V02 25
