1 Ημερίδα Η έρευνα των αρχαίων συστημάτων ύδρευσης του Πειραιά στο πλαίσιο των έργων του ΜΕΤΡΟ Μια πρώτη θεώρηση Τα συστήματα ύδρευσης Π. Κουτής και Αιμ. Μπεντερμάχερ Γερούσης 1

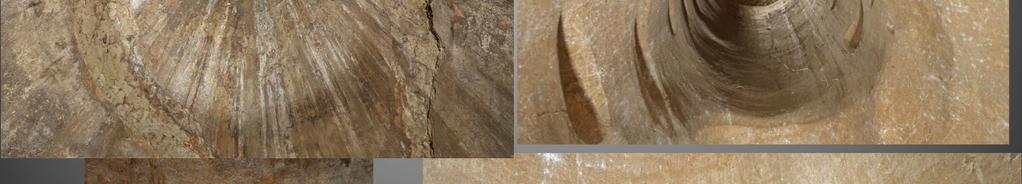

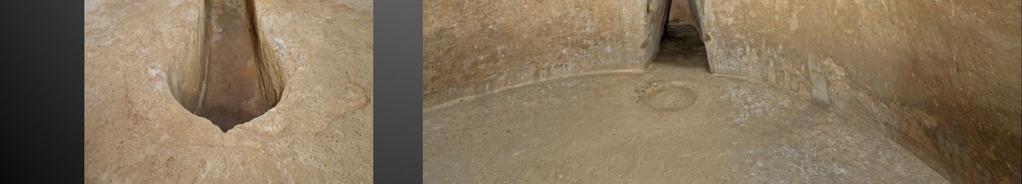

2 Δεξαμενές στον Αρχαιολογικό Χώρο στην Πλατεία Τερψιθέας 2

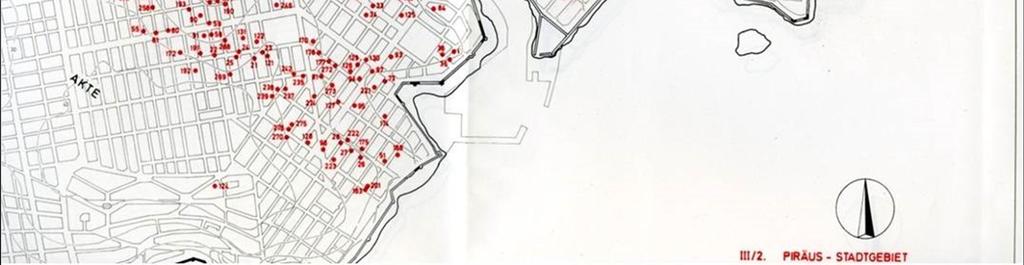

3 Η θέση των 279 κατασκευών υδροδότησης στον Πειραιά (Eickstedt 1991) 3

4 Κάτοψη του Αρχαιολογικού Χώρου στην Πλατεία Τερψιθέας Στόμια φρεατίων και δεξαμενών στον Αρχαιολογικό Χώρο στην Πλατεία Τερψιθέας 4

5 Κάτοψη των υπόγειων κατασκευών ύδρευσης, Πλ. Αγ. Κωνσταντίνου Τομή 3 Τομή 2 Τομή 1 Τομή 1 Η ανασκαφή στην πλατεία Αγ. Κωνσταντίνου: Οι θέσεις των αρχαίων στομίων και οι νεώτερες επεμβάσεις διαμόρφωσης της πλατείας Τομή 2 Τομή 3 Διάγραμμα τομών των υπόγειων κατασκευών ύδρευσης, Πλ. Αγ. Κωνσταντίνου 5

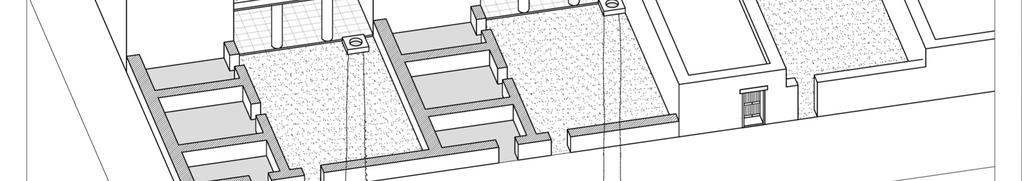

6 Σχεδιαστική απόδοση «ιπποδάμειων» οικιών (βάσει του Hoepfner W., Schwandner E. L ) με τα υπόγεια συστήματα ύδρευσης (απόδοση του συστήματος της Πλ. Μπακογιάννη): Διάνοιξη φρεάτων 6

7 Ημιτελή Φρέατα Πλ. Αγ. Κωνστα ντίνου 7

8 Επίπεδο στάθμης υδροφόρου σήμερα Επίπεδο στάθμης θάλασσας Σχεδιαστική απόδοση των Φρεάτων 18 και 24, Πλ. Αγ. Κωνσταντίνου 8

9 Φθορές και κοιλότητες στα τοιχώματα των πηγαδιών στο επίπεδο του υδροφόρου ορίζοντα 9

10 Το Φρέαρ 2, Πλ. Μπακογιάννη 10

11 Ίχνη εργαλείων στα τοιχώματα των πηγαδιών, στο επίπεδο του πυθμένα τους, Πλ. Αγ. Κωνσταντίνου 11

12 Επίπεδο στάθμης υδροφόρου σήμερα Επίπεδο στάθμης θάλασσας Το Φρέαρ 28, Πλ. Αγ. Κωνσταντίνου Το Φρέαρ 33, Πλ. Αγ. Κωνσταντίνου 12

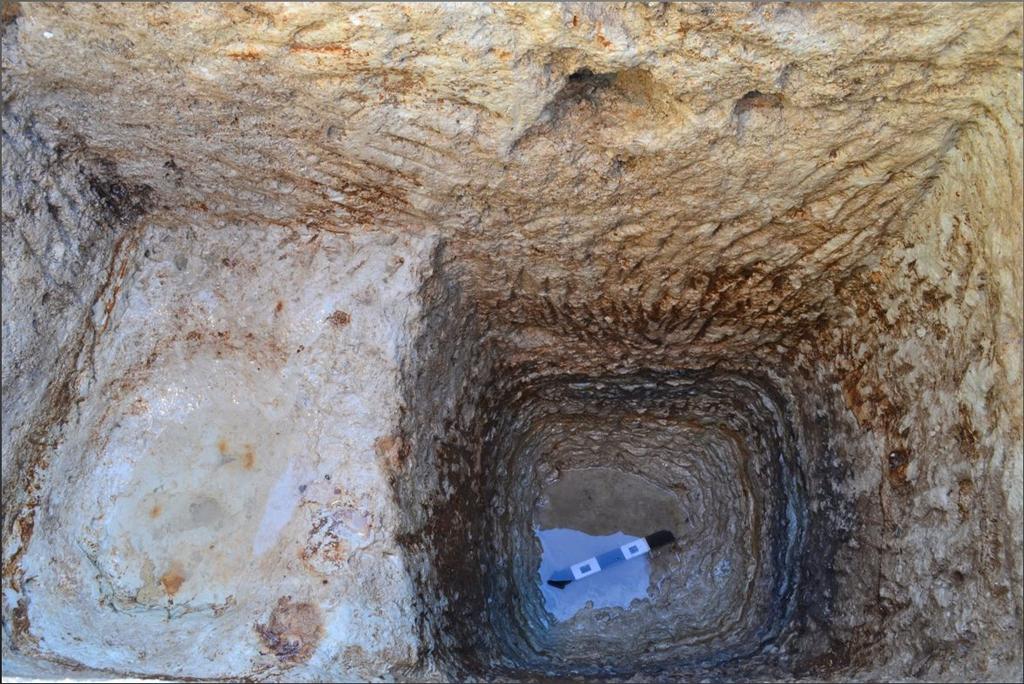

13 Το Φρέαρ 28 με πυθμένα διαμορφωμένο σε δύο επίπεδα, Πλ. Αγ. Κωνσταντίνου 13

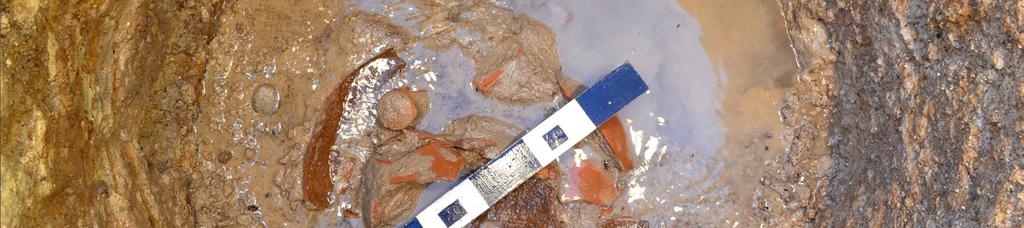

14 Ερυθρόμορφο αρυβαλλοειδές ληκύθιο στον πυθμένα του Φρέατος 1β, Πλ. Αγ. Κων/νου 14

15 Ημιτελή φρέατα Φρέατα με ευρήματα του 5 ου - 4 ου αι. π.χ. Φρέατα με ευρήματα της ελληνιστικής εποχής (έως το π.χ.) 15 Κάτοψη των υπόγειων κατασκευών ύδρευσης, Πλατείες Αγ. Κωνσταντίνου και Μπακογιάννη

16 Απορρίψεις εντός του Φρέατος 24 Απορρίψεις εντός του Φρέατος 28 Μαρμάρινο «σήκωμα» εντός του Φρέατος 18 Οστέινος αυλός εντός του Φρέατος 16 15

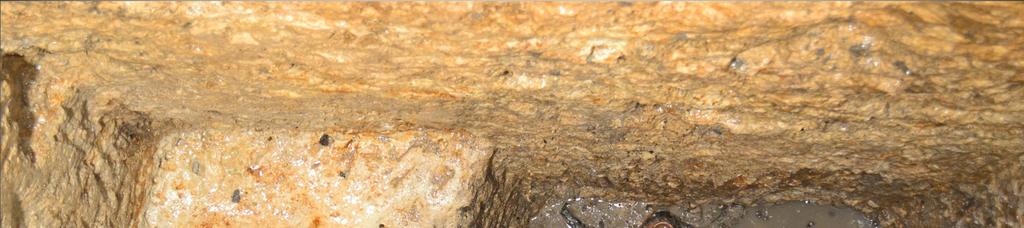

17 Τροχαλία, τμήματα επίπλων, κομβία και στελέχη από ξύλο, κλαδιά, μεταλλικός λέβητας και τμήματα πήλινων αγγείων εντός του Φρέατος 28 17

18 Τροχαλία, χτένι και πυξίδα από ξύλο, Φρέαρ 28, Πλ. Αγ. Κωνσταντίνου Το ξύλινο Άγαλμα, Φρέαρ 24, Πλ. Αγ. Κωνσταντίνου Ξύλινος μηχανισμός (μοχλός;) και πόρτα, Φρέαρ 27, Πλ. Αγ. Κωνσταντίνου 18

19 Σχεδιαστική απόδοση «ιπποδάμειων» οικιών (βάσει του Hoepfner W., Schwandner E. L ) με τα υπόγεια συστήματα ύδρευσης (απόδοση του συστήματος της Πλ. Μπακογιάννη): Διάνοιξη φρεατόσχημων δεξαμενών 19

20 Φρεάτια παραπλεύρως δεξαμενών 20

21 μικρές κωνικές δεξαμενές φρεατόσχημες δεξαμενές κωδωνόσχημες δεξαμενές 21 Κάτοψη των υπόγειων κατασκευών ύδρευσης, Πλατείες Αγ. Κωνσταντίνου και Μπακογιάννη

22 Αποτύπωση των κωνικών Δεξαμενών 21 και 40, Πλ. Αγ. Κωνσταντίνου 22

23 Αποκάλυψη ερυθρόμορφου πρόχου εντός της Δεξαμενής 21, Πλ. Αγ. Κωνσταντίνου Η Δεξαμενή (;) 21 με πηλό επιχρισμένο στα τοιχώματα, Πλ. Αγ. Κωνσταντίνου 23

24 Η Δεξαμενή 40, Πλ. Αγ. Κωνσταντίνου 24

25 Απορρίψεις εντός της Δεξαμενής 40, Πλ. Αγ. Κωνσταντίνου 25

26 Η Φρεατόσχημη Δεξαμενή 29, Πλ. Αγ. Κωνσταντίνου Οι Φρεατόσχημες Δεξαμενές 2 & 3, Πλ. Μπακογιάννη 26

27 Η κωδωνόσχημη Δεξαμενή 30, Πλ. Αγ. Κωνσταντίνου Η κωδωνόσχημη Δεξαμενή 23, Πλ. Αγ. Κωνσταντίνου 27

28 Η κωδωνόσχημη Δεξαμενή 12, Πλ. Αγ. Κωνσταντίνου Η κωδωνόσχημη Δεξαμενή 17, Πλ. Αγ. Κωνσταντίνου 28

29 Σύνδεση της φρεατόσχημης Δεξαμενής 2 με τη κωδωνόσχημη 1, Πλ. Μπακογιάννη Το σύστημα Δεξαμενών 23-26, Αποτύπωση του συστήματος Δεξαμενών , Πλ. Αγ. Κωνσταντίνου 29 Πλ. Αγ. Κωνσταντίνου

30 1: Η φρεατόσχημη Δεξαμενή 6 2: Η κωδωνόσχημη Δεξαμενή 7 ενσωματώνει την φρεατόσχημη 6 30

31 Η κωδωνόσχημη Δεξαμενή 7 με την ενσωματωμένη φρεατόσχημη Δεξαμενή 6, Πλ. Αγ. Κωνσταντίνου 31

32 Τομή των Δεξαμενών 6-7, του ρωμαϊκού υδραγωγείου και του φρέατος επίσκεψης 5, Πλ. Αγ. Κωνσταντίνου 32

33 Ερυθρόμορφο αρυβαλλοειδές ληκύθιο στον πυθμένα του Φρέατος 1β, Πλ. Αγ. Κων/νου Αποτύπωση της κωδωνόσχημης Δεξαμενής 1 με το πρωιμότερο Φρέαρ 1β κάτω από τον αμμοσυλλέκτη της, Πλ. Αγ. Κωνσταντίνου 33

34 Σχεδιαστική απόδοση «ιπποδάμειων» οικιών (βάσει του Hoepfner W., Schwandner E. L ) με τα υπόγεια συστήματα ύδρευσης (απόδοση του συστήματος της Πλ. Μπακογιάννη): Σύνδεση κωδωνόσχημων με φρεατόσχημες δεξαμενές 34

35 Σχεδιαστική απόδοση ελληνιστικής οικίας με περίστυλη αυλή με τα υπόγεια συστήματα ύδρευσης (απόδοση του συστήματος της Πλ. Μπακογιάννη): Σύνδεση περισσότερων δεξαμενών 35

36 Η Δεξαμενή 1 με αδιέξοδες σήραγγες, Πλ. Αγ. Κωνσταντίνου 36

37 Η Δεξαμενή 1 με αδιέξοδες σήραγγες, Πλ. Αγ. Κωνσταντίνου 37

38 Η αδιέξοδη Σήραγγα 4 της Δεξαμενής 30, Πλ. Αγ. Κωνσταντίνου 38

39 Αποτύπωση της Δεξαμενής 3 και της Σήραγγας 13-15, που λειτούργησε ως ταμιευτήρας, με τα φρέατα άντλησης 39

40 Η Σήραγγα 13-15, που λειτούργησε ως ταμιευτήρας, με τα φρέατα άντλησης, Πλ. Αγ. Κωνσταντίνου 40

41 Η Σήραγγα 13-15, που λειτούργησε ως ταμιευτήρας, με τον τοίχο που έφραζε την σύνδεση με τη Δεξαμενή 3, Πλ. Αγ. Κωνσταντίνου 41

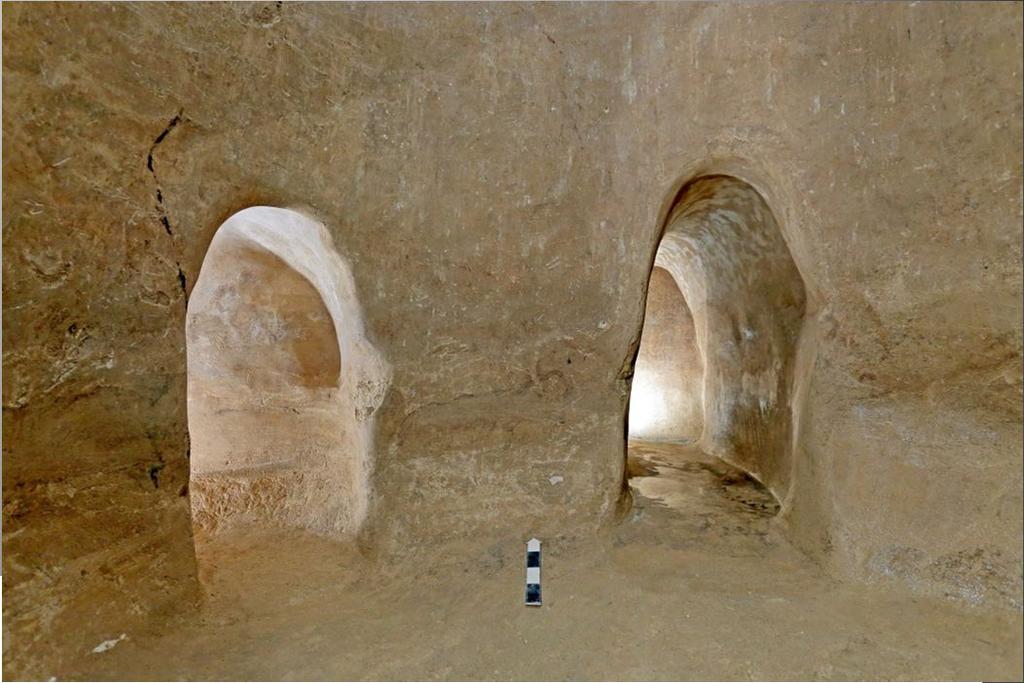

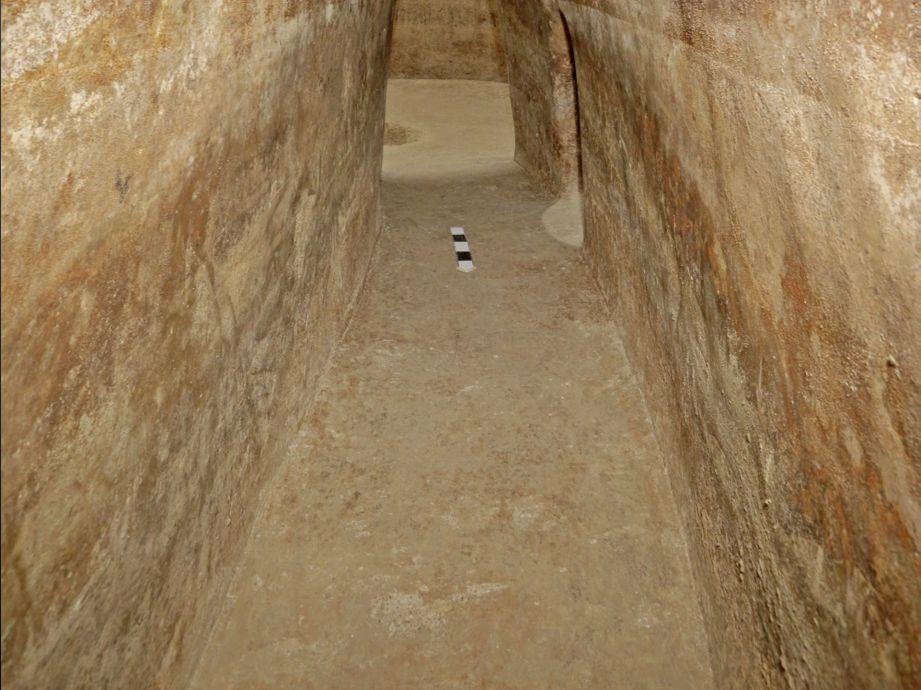

42 Η συνδετήρια Σήραγγα 20, Πλ. Αγ. Κων/ίνου Η συνδετήρια Σήραγγα 7, Πλ. Αγ. Κων/νου Η συνδετήρια Σήραγγα 21, Πλ. Αγ. Κωνσταντίνου 42

43 Υπόγεια συστήματα ύδρευσης, Πλ. Μπακογιάννη 43

44 Η σύνδεση του Φρέατος 37 με τη Δεξαμενή 36 Το σύστημα των Δεξαμενών και του Φρέατος 37, Πλ. Αγ. Κωνσταντίνου 44

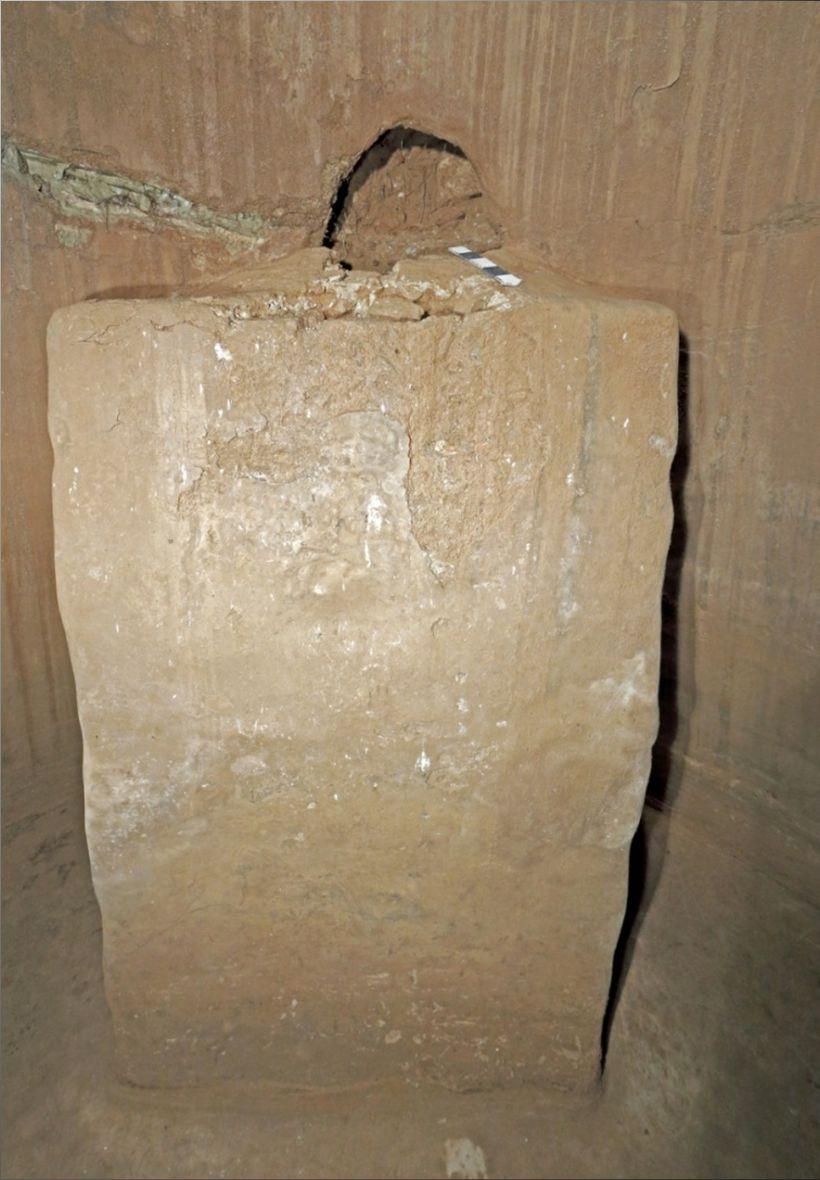

45 Η Δεξαμενή 3 με το εγκιβωτισμένο φρέαρ 3β και την σφραγισμένη Σήραγγα 13, Πλ. Αγ. Κωνσταντίνου 45

46 46 Αποκάλυψη απορριμμένων αγγείων στον πυθμένα της Δεξαμενής 22, Πλ. Αγ. Κων/νου

47 Τμήματα αγγείων πόσης στον αμμοσυλλέκτη της Δεξαμενής 27, Πλ. Αγ. Κωνσταντίνου Η Δεξαμενή 26 με αγγεία πόσης στον πυθμένα της Πλ. Αγ. Κωνσταντίνου 47

48 Απορρίψεις εντός της Δεξαμενής 17, Πλ. Αγ. Κωνσταντίνου 48

49 Χωροθέτηση του ρωμαϊκού υδραγωγείου

50 Αποτύπωση του εντοπισμένου τμήματος του ρωμαϊκού υδραγωγείου 50

51 Σήραγγα και φρέαρ επίσκεψης του ρωμαϊκού υδραγωγείου 51

52 Η Δεξαμενή 41 με λατύπη συσσωρευμένη σε βαθμίδα και τον αγωγό του ρωμαϊκού υδραγωγείου, Πλ. Αγ. Κωνσταντίνου 52

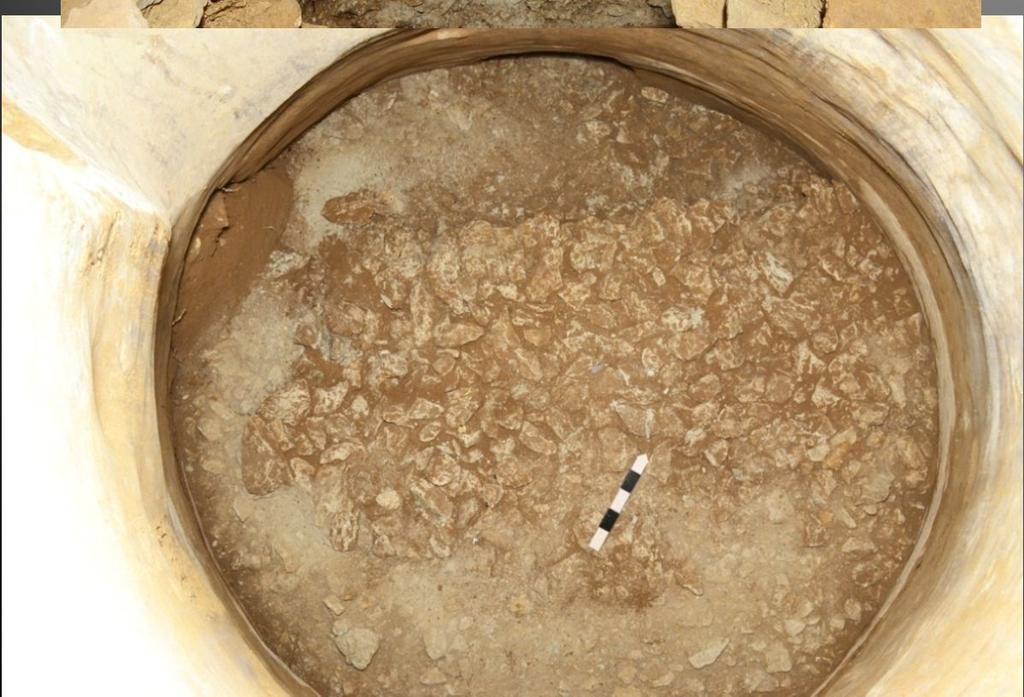

53 Η Δεξαμενή 7 με λατύπη συσσωρευμένη σε δύο βαθμίδες, Πλ. Αγ. Κωνσταντίνου 53

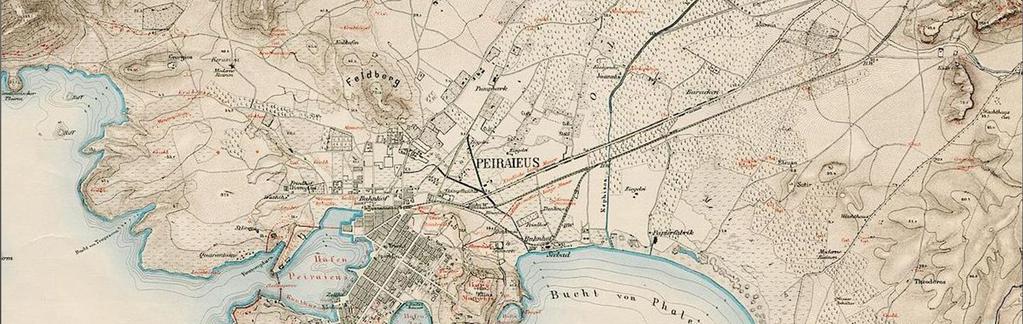

54 Υποθέσεις για την πηγή υδροδότησης Σχηματική απόδοση της πορείας του υδραγωγείου Ο Πειραιάς και η πορεία των Μακρών Τειχών (CURTIUS E. KAUPERT J. A., 1881)54

55 Επίχωση πλήρωσης του Φρέατος επίσκεψης 44 του υδραγωγείου Αφαιρώντας την επίχωση πλήρωσης του Φρέατος επίσκεψης 55 5 του υδραγωγείου
