2017 Mercury Marine. Εγχειρίδιο λειτουργίας, συντήρησης και εγκατάστασης. Τετράχρονη 150

Transcript

1 2017 Mercury Mrine Εγχειρίδιο λειτουργίας, συντήρησης και εγκατάστασης Τετράχρονη 150 8M ell

2 ell

3 Καλώς ήρθατε Έχετε επιλέξει ένα από τα κορυφαία συγκροτήματα κινητήρα θαλάσσης της αγοράς. Περιλαμβάνει μια ευρεία σειρά σχεδιαστικών χαρακτηριστικών που το καθιστούν εύκολο στο χειρισμό και ενισχύουν την ανθεκτικότητά του. Με τη σωστή φροντίδα και την κατάλληλη συντήρηση, να είστε σίγουροι ότι θα το απολαμβάνετε για πολλά χρόνια. Προκειμένου να διασφαλίσετε τις μέγιστες δυνατές επιδόσεις και την αποτελεσματική και απροβλημάτιστη χρήση του κινητήρα, σας συνιστούμε να διαβάσετε αυτό το εγχειρίδιο. Το εγχειρίδιο λειτουργίας και συντήρησης περιέχει συγκεκριμένες οδηγίες για τη χρήση και τη συντήρηση του προϊόντος σας. Συνιστούμε τη φύλαξη του εγχειριδίου στον τόπο χρήσης του κινητήρα για άμεση αναφορά σε αυτό κατά τη διάρκεια των ταξιδιών. Σας ευχαριστούμε που αγοράσατε ένα από τα προϊόντα μας. Ελπίζουμε να απολαύσετε τα ταξίδια σας στη θάλασσα! Mercury Mrine, Fond du Lc, Wisconsin, U.S.A. Όνομα / θέση: John Pfeifer, Πρόεδρος, Mercury Mrine Διαβάστε προσεκτικά ολόκληρο το παρόν εγχειρίδιο ΣΗΜΑΝΤΙΚΟ: Εάν δεν κατανοείτε κάποιο τμήμα αυτού του εγχειριδίου, επικοινωνήστε με τον αντιπρόσωπό σας. Ο αντιπρόσωπος μπορεί να φροντίσει για μια πρακτική επίδειξη των διαδικασιών εκκίνησης και λειτουργίας του κινητήρα. Ειδοποίηση Σε όλη αυτήν την έκδοση και στο συγκρότημα κινητήρα σας, οι επισημάνσεις «Κίνδυνος», «Προειδοποίηση»,! «Προσοχή» και «Ειδοποίηση», συνοδευόμενες από το διεθνές σύμβολο κινδύνου, χρησιμοποιούνται για να επιστήσουν την προσοχή του εγκαταστάτη και του χειριστή σε ειδικές οδηγίες που αφορούν συγκεκριμένες εργασίες ή χειρισμούς, των οποίων η εσφαλμένη ή πλημμελής εκτέλεση ενδέχεται να προκαλέσει κινδύνους. Τηρήστε τις προσεκτικά. Αυτές οι προειδοποιήσεις κινδύνων δεν μπορούν να εξαλείψουν αυτούς καθαυτούς τους κινδύνους που επισημαίνουν. Η αυστηρή τήρηση αυτών των ειδικών οδηγιών κατά την εκτέλεση των εργασιών σε συνδυασμό με τον χειρισμό με βάση τη λογική αποτελούν τα σπουδαιότερα μέτρα πρόληψης ατυχημάτων.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο.! ΠΡΟΣΟΧΗ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει ελαφρές ή σοβαρότερες σωματικές βλάβες. ΕΙΔΟΠΟΙΗΣΗ Δείχνει μια κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει βλάβη του κινητήρα ή σημαντική βλάβη των εξαρτημάτων. ell i

4 ΣΗΜΑΝΤΙΚΟ: Προσδιορίζει πληροφορίες που είναι αναγκαίες για την επιτυχή ολοκλήρωση της εργασίας. ΣΗΜΕΙΩΣΗ: Επισημαίνει πληροφορίες που βοηθούν στην κατανόηση ενός συγκεκριμένου βήματος ή μιας ενέργειας. ΣΗΜΑΝΤΙΚΟ: Ο χειριστής (οδηγός) είναι υπεύθυνος για την σωστή και ασφαλή λειτουργία του σκάφους και του εξοπλισμού του, καθώς και για την ασφάλεια των επιβατών. Συνιστούμε στον χειριστή να διαβάσει το παρόν εγχειρίδιο λειτουργίας και συντήρησης, προκειμένου να κατανοήσει πλήρως τις οδηγίες λειτουργίας του συγκροτήματος κινητήρα, καθώς και όλων των σχετικών εξαρτημάτων, πριν από τη χρήση του σκάφους.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα καυσαέρια αυτού του προϊόντος περιέχουν χημικά, τα οποία στην Πολιτεία της Καλιφόρνια είναι γνωστό ότι προκαλούν καρκίνο, συγγενή προβλήματα υγείας ή άλλες βλάβες στο αναπαραγωγικό σύστημα. Οι αριθμοί σειράς αποτελούν το κλειδί του κατασκευαστή για τον προσδιορισμό των μηχανολογικών στοιχείων του συγκροτήματος κινητήρα Mercury MerCruiser. Κατά την επικοινωνία σας με τη Mercury Mrine για το σέρβις, να αναφέρετε πάντοτε τους αριθμούς μοντέλου και σειράς. Οι περιγραφές και τα τεχνικά χαρακτηριστικά που περιλαμβάνονται στο παρόν βρίσκονταν σε ισχύ κατά τον χρόνο της έγκρισης του παρόντος για εκτύπωση. Η Mercury Mrine, οι πολιτικές της οποίας βασίζονται στη συνεχή βελτίωση, διατηρεί το δικαίωμα διακοπής της παραγωγής μοντέλων οποιαδήποτε στιγμή και αλλαγής τεχνικών χαρακτηριστικών ή σχεδίων, χωρίς ειδοποίηση και χωρίς να απορρέουν από το γεγονός αυτό υποχρεώσεις γι αυτήν. Μήνυμα εγγύησης Το προϊόν που αγοράσατε, συνοδεύεται από μια περιορισμένη εγγύηση από τη Mercury Mrine, οι όροι της οποίας παρατίθενται στο εγχειρίδιο εγγύησης που συνοδεύει το προϊόν. Το εγχειρίδιο εγγύησης περιέχει μια περιγραφή των καλύψεων και των εξαιρέσεων, τη διάρκεια της κάλυψης, πληροφορίες για το βέλτιστο τρόπο εξασφάλισης της κάλυψης της εγγύησης, σημαντικές πληροφορίες αποποίησης ευθύνης και περιορισμών αποζημιώσεωνκαι άλλες σχετικές πληροφορίες. Παρακαλούμε να διαβάσετε αυτές τις σημαντικές πληροφορίες. Πληροφορίες για πνευματικά δικαιώματα και εμπορικά σήματα MERCURY MARINE. Με την επιφύλαξη παντός δικαιώματος. Απαγορεύεται η αναπαραγωγή μέρους ή του συνόλου χωρίς άδεια. Τα Alph, Axius, Brvo One, Brvo Two, Brvo Three, Κύκλος M με το λογότυπο με τα κύματα, K-plnes, Mriner, MerCthode, MerCruiser, Mercury, Mercury με το λογότυπο με τα κύματα, Mercury Mrine, Mercury Precision Prts, Mercury Propellers, Mercury Rcing, MotorGuide, OptiMx, Quicksilver, SeCore, Skyhook, SmrtCrft, Sport-Jet, Verdo, VesselView, Zero Effort, Zeus, #1 On the Wter και We're Driven to Win είναι σήματα κατατεθέντα της Brunswick Corportion. Η επωνυμία Pro XS είναι σήμα κατατεθέν της Brunswick Corportion. Το Mercury Product Protection είναι καταχωρημένο σήμα υπηρεσιών της Brunswick Corportion. Στοιχεία αναγνώρισης Καταγράψτε τις εξής ισχύουσες πληροφορίες: ii ell

5 Εξωλέμβια Μοντέλο κινητήρα και ιπποδύναμη Αριθμός σειράς κινητήρα Σχέση μετάδοσης Αριθμός προπέλας Βήμα Διάμετρος Αριθμός αναγνώρισης κύτους (HIN) Ημερομηνία αγοράς Κατασκευαστής σκάφους Μοντέλο σκάφους Μήκος Αριθμός πιστοποίησης εκπομπής καυσαερίων (μόνο για την Ευρώπη) ell iii

6 ell iv

7 Γενικές πληροφορίες Ευθύνες χειριστή του σκάφους... 1 Πριν τη λειτουργία της εξωλέμβιας... 1 Ιπποδύναμη του σκάφους... 1 Λειτουργία σε σκάφος υψηλής ταχύτητας και υψηλών επιδόσεων (Hi Performnce)... 2 Επιλογή προπέλας... 2 Μοντέλα εξωλέμβιας με τηλεχειριστήριο... 4 Ειδοποίηση σχετικά με τον τηλεχειριζόμενο μηχανισμό πηδαλιουχίας... 4 Διακόπτης σβησίματος με αναδέτη... 5 Προστασία των ατόμων που βρίσκονται στο νερό... 7 Μήνυμα για την ασφάλεια των επιβατών Ποντόνια (σκάφη με επίπεδο πυθμένα) και σκάφη με κατάστρωμα (deck bots)... 8 Αναπηδήσεις σε κύματα και απόνερα... 9 Πρόσκρουση σε αντικείμενα κάτω από το νερό Εκπομπές καυσαερίων Επιλογή παρελκομένων για την εξωλέμβιά σας Συστάσεις για την ασφαλή χρήση του σκάφους Καταγραφή αριθμού σειράς Προδιαγραφές Αναγνώριση εξαρτημάτων Μεταφορά Ρυμούλκηση σκάφους / εξωλέμβιας με τρέιλερ Καύσιμο και λάδι Απαιτήσεις καυσίμου Προσθετικά καυσίμου Απαίτηση εύκαμπτου σωλήνα καυσίμου χαμηλής διαπότισης Εύκαμπτος σωλήνας καυσίμου με ρακόρ ταχείας αποσύνδεσης Απαιτήσεις της EPA για φορητά ρεζερβουάρ καυσίμων υπό πίεση Απαίτηση βαλβίδας παροχής καυσίμου (FDV) Φορητό ρεζερβουάρ καυσίμων υπό πίεση της Mercury Mrine Πλήρωση ρεζερβουάρ Συστάσεις όσον αφορά στο λάδι κινητήρα Έλεγχος και συμπλήρωση λαδιού κινητήρα Χαρακτηριστικά και χειριστήρια Λειτουργίες τηλεχειριστηρίου Προειδοποιητικό σύστημα Υδραυλικό σύστημα ρύθμισης ανύψωσης/κλίσης (power trim & tilt) Ροπή διεύθυνσης της προπέλας Ρύθμιση αντιτίμονου ell v

8 Λειτουργία Σημαντική καθημερινή επιθεώρηση πριν από κάθε χρήση Λίστα ελέγχου πριν από την εκκίνηση Λειτουργία σε θερμοκρασία κάτω από 0 C Λειτουργία σε αλμυρό ή ρυπασμένο νερό Λειτουργία σε μεγάλο υψόμετρο Συνέπειες του υψόμετρου και του καιρού στην απόδοση Ρύθμιση της γωνίας τριμαρίσματος κατά τη λειτουργία του κινητήρα στο ρελαντί Λειτουργία σε ρηχά νερά Διαδικασία στρωσίματος κινητήρα Εκκίνηση του κινητήρα Αλλαγή ταχυτήτων Σβήσιμο του κινητήρα...38 Συντήρηση Συστάσεις για τη φροντίδα καθαρισμού Κανονισμοί της EPA περί εκπομπών Πρόγραμμα επιθεώρησης και συντήρησης Αυτοκόλλητο χρονοδιαγράμματος συντήρησης (150 FourStroke) Ξέπλυμα του συστήματος ψύξης Αφαίρεση και τοποθέτηση άνω καλύμματος Επιθεώρηση της μπαταρίας Σύστημα καυσίμου Ανόδιο ελέγχου διάβρωσης Επιθεώρηση χιτωνίου οπής προπέλας αν υπάρχει Αντικατάσταση προπέλας Επιθεώρηση και αντικατάσταση των μπουζί Αντικατάσταση της ασφάλειας Επιθεώρηση του ιμάντα μετάδοσης κίνησης εναλλάκτη Σημεία λίπανσης Έλεγχος του υγρού του ηλεκτρικού συστήματος ρύθμισης ανύψωσης (power trim) Αλλαγή του λαδιού κινητήρα Λίπανση κιβωτίου ταχυτήτων Αποθήκευση Προετοιμασία για αποθήκευση Προστασία των εξωτερικών μερών της εξωλέμβιας Προστασία των εσωτερικών μερών του κινητήρα Κιβώτιο ταχυτήτων Τοποθέτηση της εξωλέμβιας για αποθήκευση Αποθήκευση μπαταρίας vi ell

9 Αντιμετώπιση προβλημάτων Η μίζα δεν γυρίζει τον κινητήρα Ο κινητήρας δεν παίρνει εμπρός Προβληματική λειτουργία του κινητήρα Απώλεια απόδοσης Η μπαταρία ξεφορτίζεται Παροχή τεχνικής βοήθειας στους ιδιοκτήτες Παροχή τεχνικής βοήθειας Παραγγελία έντυπου υλικού Τοποθέτηση της εξωλέμβιας Εξαρτήματα στερέωσης κινητήρα επικυρωμένα από την Mercury Mrine Παρελκόμενα τοποθετημένα στο μπρακέτο σύσφιξης καθρέφτη Σημαντικές πληροφορίες Ιπποδύναμη του σκάφους Προστασία εκκίνησης με ταχύτητα Σύστημα καυσίμου Προδιαγραφές τοποθέτησης Ανύψωση της εξωλέμβιας Αφαίρεση μπρακέτου αποστολής Ντίζα γκαζιού Περασμένη ντίζα δεξιάς πλευράς Υλικό στερέωσης ράβδου σύνδεσης τιμονιού (εάν υπάρχει) Προσδιορισμός του συνιστώμενου ύψους τοποθέτησης εξωλέμβιας Διάνοιξη των οπών στερέωσης εξωλέμβιας Στερέωση της εξωλέμβιας στον καθρέφτη Ηλεκτρικά καλώδια, εύκαμπτος σωλήνας καυσίμου και ντίζες χειριστηρίου Ημερολόγιο συντήρησης Ημερολόγιο συντήρησης ell vii

10 ell viii

11 Ευθύνες χειριστή του σκάφους Ο χειριστής (οδηγός) είναι υπεύθυνος για την σωστή και ασφαλή λειτουργία του σκάφους και την ασφάλεια των επιβατών και του κοινού. Συνιστάται θερμά σε κάθε χειριστή να διαβάσει και να κατανοήσει πλήρως το παρόν εγχειρίδιο πριν τη λειτουργία της εξωλέμβιας. Βεβαιωθείτε ότι στο σκάφος υπάρχει τουλάχιστον ένα ακόμη άτομο που έχει λάβει οδηγίες όσον αφορά στις βασικές αρχές που διέπουν την εκκίνηση και τη λειτουργία της εξωλέμβιας, καθώς και τον χειρισμό του σκάφους, σε περίπτωση που ο οδηγός αδυνατεί να οδηγήσει το σκάφος. Πριν τη λειτουργία της εξωλέμβιας Διαβάστε προσεκτικά το παρόν εγχειρίδιο. Μάθετε το σωστό τρόπο λειτουργίας της εξωλέμβιας. Εάν έχετε οποιεσδήποτε απορίες, επικοινωνήστε με τον αντιπρόσωπό σας. Η πρακτική εφαρμογή των πληροφοριών που αφορούν στην ασφάλεια και τη λειτουργία σε συνδυασμό με τη χρήση της κοινής λογικής, βοηθά στην αποφυγή πρόκλησης προσωπικού τραυματισμού και ζημιάς στο προϊόν. Στο παρόν εγχειρίδιο καθώς και στις ετικέτες ασφαλείας, οι οποίες είναι τοποθετημένες στην εξωλέμβια, χρησιμοποιούνται οι παρακάτω προειδοποιήσεις ασφαλείας προκειμένου να επιστήσουν την προσοχή σας στις ειδικές οδηγίες ασφαλείας που πρέπει να τηρείτε.! ΚΙΝΔΥΝΟΣ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, θα προκαλέσει σοβαρό τραυματισμό ή το θάνατο.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο.! ΠΡΟΣΟΧΗ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει ελαφρό ή σοβαρότερο τραυματισμό. ΕΙΔΟΠΟΙΗΣΗ Δείχνει μια κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει βλάβη του κινητήρα ή σημαντική βλάβη των εξαρτημάτων. Ιπποδύναμη του σκάφους ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν υπερβείτε τη μέγιστη ονομαστική ιπποδύναμη του σκάφους μπορεί να προκληθεί σοβαρός τραυματισμός ή ο θάνατος. Η τοποθέτηση εξωλέμβιας με υπερβολικά μεγάλη ιπποδύναμη μπορεί έχει ως αποτέλεσμα να επηρεαστεί ο έλεγχος του σκάφους και τα χαρακτηριστικά επίπλευσης ή να σπάσει ο καθρέφτης. Μην τοποθετείτε κινητήρα που υπερβαίνει τη μέγιστη ονομαστική ισχύ του σκάφους σας. ell 1

12 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Μην τοποθετείτε στο σκάφος σας εξωλέμβια με υπερβολικά μεγάλη ισχύ ούτε να το υπερφορτώνετε. Τα περισσότερα σκάφη φέρουν την απαιτούμενη πινακίδα χωρητικότητας που δείχνει τη μέγιστη αποδεκτή ισχύ και φορτίο όπως αυτά καθορίζονται από τον κατασκευαστή σύμφωνα με συγκεκριμένες ομοσπονδιακές (Η.Π.Α.) κατευθυντήριες οδηγίες. Αν έχετε αμφιβολίες, επικοινωνήστε με τον αντιπρόσωπο ή τον κατασκευαστή του σκάφους. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY XXX XXX Λειτουργία σε σκάφος υψηλής ταχύτητας και υψηλών επιδόσεων (Hi- Performnce) Αν η εξωλέμβιά σας πρόκειται να χρησιμοποιηθεί σε σκάφος υψηλής ταχύτητας ή υψηλών επιδόσεων με το οποίο δεν είστε εξοικειωμένοι, συνιστούμε να μην λειτουργείτε ποτέ ένα τέτοιο σκάφος σε υψηλή ταχύτητα αν πρώτα δεν εξοικειωθείτε με αυτό. Γι' αυτό το λόγο, ζητήστε από τον αντιπρόσωπο ή κάποιο χειριστή ειδικευμένο στο συνδυασμό σκάφους/εξωλέμβιας που διαθέτετε να σας κάνει μια βόλτα επίδειξης στο χειρισμό αυτού του σκάφους. Για πρόσθετες πληροφορίες, ζητήστε ένα αντίγραφο του φυλλαδίουλειτουργία σκάφους Hi-Performnceαπό τον αντιπρόσωπο, το διανομέα ή τη Mercury Mrine. Επιλογή προπέλας Η προπέλα της εξωλέμβιάς σας είναι ένα από τα πιο σημαντικά στοιχεία του συστήματος πρόωσης. Η εσφαλμένη επιλογή προπέλας μπορεί να επηρεάσει σημαντικά την απόδοση του σκάφους σας και να οδηγήσει στην πρόκληση ζημιών στον εξωλέμβιο κινητήρα. Όταν επιλέγετε προπέλα, έχετε στη διάθεσή σας μέσω της Mercury Mrine μια πλήρη γκάμα από προπέλες κατασκευασμένες από αλουμίνιο και από ανοξείδωτο χάλυβα, ειδικά σχεδιασμένες για την εξωλέμβιά σας. Για να δείτε όλα τα διαθέσιμα προϊόντα και να βρείτε τη σωστή προπέλα που είναι κατάλληλη για την εφαρμογή σας, επισκεφθείτε τη διεύθυνση ή απευθυνθείτε στον εξουσιοδοτημένο αντιπρόσωπο της Mercury στην περιοχή σας. ΕΠΙΛΟΓΉ ΤΗΣ ΣΩΣΤΉΣ ΠΡΟΠΈΛΑΣ Για την επιλογή της σωστής προπέλας είναι ιδιαίτερα σημαντικό να υπάρχει ένα στροφόμετρο ακριβείας για τη μέτρηση των στροφών του κινητήρα. Επιλέξτε για την εφαρμογή σας μια προπέλα που να επιτρέπει στον κινητήρα να λειτουργεί μέσα στο προδιαγραφόμενο εύρος λειτουργίας με τέρμα γκάζι. Όταν το σκάφος λειτουργεί με τέρμα γκάζι σε κανονικές συνθήκες φορτίου, οι στροφές του κινητήρα θα πρέπει να βρίσκονται στο ανώτερο μισό του συνιστώμενου εύρους αριθμού στροφών σε τέρμα γκάζι. Ανατρέξτε στην ενότηταπροδιαγραφές. Αν οι στροφές του κινητήρα υπερβαίνουν αυτό το εύρος, επιλέξτε μια προπέλα με αυξημένο βήμα για να μειώσετε τις στροφές του κινητήρα. Αν οι στροφές του κινητήρα είναι χαμηλότερες από αυτό το εύρος, επιλέξτε μια προπέλα με μειωμένο βήμα για να αυξήσετε τις στροφές του κινητήρα. ΣΗΜΑΝΤΙΚΟ: Για να διασφαλιστεί η σωστή προσαρμογή και απόδοση, η Mercury Mrine συνιστά τη χρήση προπελών και εξαρτημάτων στερέωσης μάρκας Mercury ή Quicksilver. 2 ell

13 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Οι προπέλες χαρακτηρίζονται από τη διάμετρο, το βήμα, τον αριθμό λεπίδων και το υλικό. Η διάμετρος και το βήμα επισημαίνονται (χυτά) στο πλάι ή την άκρη του μουαγιέ της προπέλας. Ο πρώτος αριθμός αντιπροσωπεύει τη διάμετρο της προπέλας, και ο δεύτερος αριθμός αντιπροσωπεύει το βήμα. Για παράδειγμα, η ένδειξη 14x19 σημαίνει μια προπέλα με διάμετρο 14 ιντσών και βήμα 19 ιντσών. b b - Διάμετρος Βήμα - Διαδρομή κατά τη διάρκεια μιας περιστροφής Τα ακόλουθα είναι μερικά βασικά στοιχεία της προπέλας που θα σας βοηθήσουν να επιλέξετε τη σωστή προπέλα για την εφαρμογή που χρησιμοποιείτε στο σκάφος σας. Διάμετρος - Η διάμετρος είναι η απόσταση επί του νοητού κύκλου που διανύεται κατά την περιστροφή της προπέλας. Η σωστή διάμετρος για κάθε προπέλα έχει προκαθοριστεί για το σχεδιασμό της εξωλέμβιάς σας. Ωστόσο, όταν υπάρχουν περισσότερες διάμετροι για κάθε βήμα, χρησιμοποιήστε μια μεγαλύτερη διάμετρο για "βαριές" εφαρμογές και μια μικρότερη διάμετρο για ελαφρύτερες. Βήμα - Βήμα ονομάζεται η θεωρητική απόσταση (σε ίντσες) προς τα εμπρός που διανύει σε μια περιστροφή η προπέλα. Το βήμα μπορεί να κατανοηθεί ως παρόμοιο με τα γρανάζια ενός αυτοκινήτου. Όσο μικρότερο το γρανάζι, τόσο μεγαλύτερη θα είναι η επιτάχυνση του αυτοκινήτου, αλλά με μικρότερη συνολική μέγιστη ταχύτητα. Παρομοίως, μια προπέλα με μικρότερο βήμα επιταχύνει πιο γρήγορα, αλλά με μειωμένη την τελική ταχύτητα. Όσο μεγαλύτερο είναι το βήμα της προπέλας, τόσο μεγαλύτερη είναι και η ταχύτητα του σκάφους, αλλά κανονικά με μείωση της επιτάχυνσης. Προσδιορισμός του σωστού μεγέθους βήματος - Πρώτα ελέγξτε τις στροφές με τέρμα γκάζι σε συνθήκες κανονικού φορτίου. Αν οι στροφές με τέρμα γκάζι είναι μέσα στο συνιστώμενο εύρος, επιλέξτε μια προπέλα αντικατάστασης ή αναβάθμισης με βήμα ίδιο με αυτό της τρέχουσας. Η προσθήκη 1 ίντσας στο βήμα μειώνει τις στροφές με τέρμα γκάζι κατά 150 ως 200. Η αφαίρεση 1 ίντσας στο βήμα αυξάνει τις στροφές με τέρμα γκάζι κατά 150 ως 200. Η αναβάθμιση από προπέλα με 3 πτερύγια σε προπέλα με 4 πτερύγια μειώνει γενικά τις στροφές με τέρμα γκάζι κατά 50 ως 100. ΣΗΜΑΝΤΙΚΟ: Αποφύγετε την πρόκληση ζημιών στον κινητήρα. Ποτέ μη χρησιμοποιείτε προπέλα που να επιτρέπει την υπέρβαση του συνιστώμενου αριθμού στροφών με τέρμα γκάζι σε κανονικές συνθήκες λειτουργίας με τέρμα γκάζι. ΥΛΙΚΌ ΠΡΟΠΈΛΑΣ Οι περισσότερες προπέλες που παράγονται από τη Mercury Mrine είναι κατασκευασμένες από αλουμίνιο ή ανοξείδωτο χάλυβα. Το αλουμίνιο είναι κατάλληλο για γενική χρήση και αποτελεί βασικό εξοπλισμό σε πολλά νέα σκάφη. Ο ανοξείδωτος χάλυβας έχει περισσότερο από πέντε φορές μεγαλύτερη αντοχή από το αλουμίνιο, και συνήθως προσφέρει αύξηση της απόδοσης στην επιτάχυνση και την τελική ταχύτητα λόγω σχεδιαστικών ιδιοτήτων. Οι προπέλες από ανοξείδωτο χάλυβα υπάρχουν και σε μεγάλη ποικιλία διαστάσεων και τύπων, που σας επιτρέπουν να επιτύχετε τη βέλτιστη απόδοση του σκάφους σας. ell 3

14 3 ΠΤΕΡΎΓΙΑ ΈΝΑΝΤΙ 4 ΠΤΕΡΥΓΊΩΝ ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Οι προπέλες 3 και 4 πτερυγίων, αλουμινίου και ανοξείδωτες, είναι διαθέσιμες σε πολλά μεγέθη και διαθέτουν μοναδικά χαρακτηριστικά απόδοσης. Γενικά, οι προπέλες με 3 πτερύγια προσφέρουν καλή γενική απόδοση και υψηλότερη τελική ταχύτητα απ' ότι οι προπέλες 4 πτερυγίων. Ωστόσο, οι προπέλες 4 πτερυγίων είναι συνήθως ταχύτερες στο πλανάρισμα και πιο αποδοτικές σε ταχύτητες κρουαζιέρας, αλλά υστερούν στην τελική ταχύτητα σε σχέση με μια προπέλα με 3 πτερύγια. Μοντέλα εξωλέμβιας με τηλεχειριστήριο Το τηλεχειριστήριο που είναι συνδεδεμένο με την εξωλέμβιά σας πρέπει να διαθέτει μηχανισμό προστασίας που διασφαλίζει ότι η εκκίνηση γίνεται μόνο όταν έχετε επιλέξει νεκρό. Με τον τρόπο αυτό ο κινητήρας δεν μπορεί να πάρει εμπρός όταν ο μοχλός αλλαγής ταχυτήτων έχει ενεργοποιηθεί σε οποιαδήποτε θέση διαφορετική από το νεκρό.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εκκίνηση του κινητήρα με ταχύτητα μπορεί να προκαλέσει σοβαρό τραυματισμό ή θάνατο. Μη χρησιμοποιείτε ποτέ κάποιο σκάφος που δεν διαθέτει προστατευτική διάταξη για εκκίνηση μόνο σε νεκρά. N Ειδοποίηση σχετικά με τον τηλεχειριζόμενο μηχανισμό πηδαλιουχίας Μοντέλα με ράβδο σύνδεσης τιμονιού - Η ράβδος σύνδεσης τιμονιού που συνδέει τη ντίζα τιμονιού με τον κινητήρα πρέπει να στερεώνεται με αυτοασφαλιζόμενα παξιμάδια. Τα αυτοασφαλιζόμενα παξιμάδια δεν πρέπει ποτέ να αντικαθίστανται με κοινά παξιμάδια (μη αυτοασφαλιζόμενα) διότι αυτά μπορεί να χαλαρώσουν και να πέσουν λόγω των κραδασμών με αποτέλεσμα την αποσύμπλεξη της ράβδου σύνδεσης τιμονιού. 4 ell

15 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα ακατάλληλα εξαρτήματα στερέωσης ή οι ακατάλληλες διαδικασίες στερέωσης μπορούν να οδηγήσουν στη χαλάρωση ή την αποσύνδεση της ράβδου σύνδεσης τιμονιού. Αυτό μπορεί να προκαλέσει αιφνίδια και απροσδόκητη απώλεια του ελέγχου του σκάφους, με αποτέλεσμα το σοβαρό τραυματισμό ή και το θάνατο των επιβαινόντων από πτώση εντός ή εκτός του σκάφους. Χρησιμοποιείτε πάντοτε τα απαιτούμενα εξαρτήματα και ακολουθείτε τις οδηγίες και τις διαδικασίες σύσφιξης. - Aυτοασφαλιζόμενα παξιμάδια Διακόπτης σβησίματος με αναδέτη Ο σκοπός του διακόπτη σβησίματος με αναδέτη είναι το σβήσιμο του κινητήρα όταν ο χειριστής μετακινηθεί υπερβολικά μακριά από τη θέση χειριστή (όπως σε περίπτωση ακούσιας εκτίναξης από τη θέση χειριστή) και δεν μπορεί να ενεργοποιήσει το διακόπτη. Διακόπτη σβησίματος με αναδέτη διαθέτουν οι εξωλέμβιες με λαγουδέρα και ορισμένες εξωλέμβιες με τηλεχειριστήριο. Ο διακόπτης σβησίματος με αναδέτη μπορεί να τοποθετηθεί ως παρελκόμενο - συνήθως στο ταμπλό ή στην πλευρά που βρίσκεται δίπλα στη θέση χειριστή. Ένα αυτοκόλλητο δίπλα στο διακόπτη σβησίματος του αναδέτη αποτελεί οπτική υπενθύμιση προς το χειριστή, να συνδέσει τον αναδέτη του με την προσωπική του διασωστική συσκευή (PFD) ή στον καρπό του. ell 5

16 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Το κορδόνι του αναδέτη έχει μήκος συνήθως cm (4 5 feet) όταν τεντωθεί. Η μια άκρη του είναι φτιαγμένη έτσι ώστε να εισέρχεται στο διακόπτη και η άλλη έχει ένα κλιπ ασφάλισης που προσαρτάται στο PFD ή τον καρπό του χειριστή. Ο αναδέτης είναι περιελιγμένος ώστε να έχει όσο το δυνατόν μικρότερο μήκος σε συνθήκες ηρεμίας προκειμένου να ελαχιστοποιηθεί η πιθανότητα εμπλοκής του με τα γύρω αντικείμενα. Το μήκος του αναδέτη, όταν είναι τεντωμένος, είναι τέτοιο ώστε να ελαχιστοποιηθεί η πιθανότητα ακούσιας ενεργοποίησης εάν ο χειριστής επιλέξει να κινηθεί γύρω από την περιοχή που βρίσκεται κοντά στην κανονική θέση χειριστή. Αν θέλετε να έχετε κοντύτερο αναδέτη, τυλίξτε τον αναδέτη γύρω από τον καρπό ή το πόδι του χειριστή ή κάντε ένα κόμπο στο κορδόνι. ATTACH LANYARD b RUN OFF c b - c - Κλιπ κορδονιού αναδέτη Αυτοκόλλητο αναδέτη Διακόπτης σβησίματος με αναδέτη Διαβάστε τις παρακάτω πληροφορίες ασφαλείας πριν αρχίσετε τη λειτουργία. Σημαντικές πληροφορίες ασφαλείας: Ο σκοπός του διακόπτη σβησίματος με αναδέτη είναι το σβήσιμο του κινητήρα όταν ο χειριστής μετακινηθεί υπερβολικά μακριά από τη θέση χειριστή και δεν μπορεί να ενεργοποιήσει το διακόπτη. Αυτό μπορεί να συμβεί εάν ο χειριστής πέσει κατά λάθος στο νερό ή μετακινηθεί εντός του σκάφους σε αρκετή απόσταση από τη θέση χειριστή. H πτώση εκτός του σκάφους και οι ακούσιες εκτινάξεις είναι συνηθέστερες σε συγκεκριμένους τύπους σκαφών όπως τα φουσκωτά με χαμηλά πλαϊνά, οι βάρκες, τα σκάφη υψηλών επιδόσεων και τα ελαφριά αλιευτικά σκάφη με χειροκίνητη λαγουδέρα που απαιτούν προσεκτικό χειρισμό. H πτώση εκτός του σκάφους και η ακούσια εκτίναξη είναι επίσης πιθανόν να συμβούν ως αποτέλεσμα κακών πρακτικών λειτουργίας όπως το να κάθεστε στο πίσω μέρος του καθίσματος ή της κουπαστής σε ταχύτητες πλαναρίσματος, το να στέκεστε όρθιοι σε ταχύτητες πλαναρίσματος, το να κάθεστε στο υπερυψωμένο κατάστρωμα αλιευτικών σκαφών, η λειτουργία σε ταχύτητες πλαναρίσματος σε ρηχά ή γεμάτα εμπόδια νερά, το μη σταθερό πιάσιμο του τιμονιού ή της λαγουδέρας που "τραβάει" προς τη μια κατεύθυνση, η κατανάλωση αλκοόλ ή ναρκωτικών ή η απόπειρα χειρισμών διεύθυνσης του σκάφους σε υψηλές ταχύτητες. Παρόλο που η ενεργοποίηση του διακόπτη σβησίματος με αναδέτη έχει ως αποτέλεσμα το άμεσο σβήσιμο του κινητήρα, το σκάφος συνεχίζει να κινείται με σβηστό τον κινητήρα για αρκετή απόσταση ανάλογα με την ταχύτητα και τις μοίρες της στροφής κατά το σβήσιμο του κινητήρα. Ωστόσο, το σκάφος δεν θα ολοκληρώσει έναν πλήρη κύκλο. Ενώ το σκάφος συνεχίζει να κινείται με σβηστό τον κινητήρα, υπάρχει το ενδεχόμενο να προκληθεί τραυματισμός σε οποιοδήποτε άτομο βρεθεί στην τροχιά του σκάφους. Ο τραυματισμός αυτός μπορεί να είναι το ίδιο σοβαρός με τον τραυματισμό που θα προκαλούσε το σκάφος αν κινείτο με κανονική ισχύ. Συνιστούμε θερμά να παράσχετε οδηγίες στους άλλους επιβάτες του σκάφους σχετικά με τις κανονικές διαδικασίες εκκίνησης και λειτουργίας για την περίπτωση που χρειαστεί να λειτουργήσουν τον κινητήρα σε έκτακτη ανάγκη (εάν ο χειριστής εκτιναχθεί ακουσίως από τη θέση του). 6 ell

17 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν ο χειριστής πέσει έξω από το σκάφος, σβήστε αμέσως τον κινητήρα για να μειώσετε το ενδεχόμενο σοβαρού τραυματισμού ή και θανάτου λόγω κτυπήματος από το σκάφος. Συνδέετε πάντα σωστά το χειριστή με το διακόπτη σβησίματος χρησιμοποιώντας έναν αναδέτη.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε σοβαρό τραυματισμό ή το θάνατο λόγω των δυνάμεων επιβράδυνσης που προκαλούνται λόγω τυχαίας ή ακούσιας ενεργοποίησης του διακόπτη σβησίματος. Ο χειριστής του σκάφους δεν πρέπει να φεύγει ποτέ από το σταθμό χειριστή αν δεν έχει πρώτα αποσυνδέσει το διακόπτη σβησίματος με αναδέτη από το χειριστή. Η τυχαία ή ακούσια ενεργοποίηση του διακόπτη κατά τη διάρκεια της κανονικής λειτουργίας είναι επίσης ένα ενδεχόμενο που μπορεί να συμβεί. Αυτό μπορεί να προκαλέσει οποιαδήποτε, ή όλες, από τις παρακάτω πιθανές επικίνδυνες καταστάσεις: Οι επιβάτες μπορεί να εκτιναχθούν προς τα εμπρός, λόγω απροσδόκητης απώλειας εμπρόσθιας κίνησης. Αυτό αφορά ιδιαίτερα στους επιβάτες που βρίσκονται στο μπροστινό μέρος του σκάφους, καθώς μπορεί να εκτιναχθούν πάνω από την πλώρη και να κτυπήσουν πιθανώς στο κιβώτιο ταχυτήτων ή στην προπέλα. Απώλεια ισχύος και κατευθυντικού ελέγχου σε τρικυμιώδη θάλασσα, ισχυρά ρεύματα ή ισχυρούς ανέμους. Απώλεια ελέγχου κατά το δέσιμο στην προβλήτα. ΔΙΑΤΗΡΉΣΤΕ ΤΟ ΔΙΑΚΌΠΤΗ ΣΒΗΣΊΜΑΤΟΣ ΜΕ ΑΝΑΔΈΤΗ ΚΑΙ ΤΟ ΚΟΡΔΌΝΙ ΑΝΑΔΈΤΗ ΣΕ ΚΑΛΉ ΚΑΤΆΣΤΑΣΗ ΛΕΙΤΟΥΡΓΊΑΣ Πριν από κάθε χρήση, βεβαιωθείτε ότι ο διακόπτης σβησίματος με αναδέτη λειτουργεί κανονικά Βάλτε εμπρός τον κινητήρα και σβήστε τον τραβώντας το κορδόνι του αναδέτη. Εάν ο κινητήρας δεν σβήσει, επισκευάστε το διακόπτη προτού χρησιμοποιήσετε το σκάφος. Πριν από κάθε χρήση, επιθεωρήστε οπτικά το κορδόνι του αναδέτη για να επαληθεύσετε την καλή κατάσταση λειτουργίας του και να βεβαιωθείτε ότι δεν υπάρχουν σπασίματα, κοψίματα ή φθορά στο κορδόνι. Βεβαιωθείτε ότι τα κλιπ στο άκρο του κορδονιού είναι σε καλή κατάσταση. Αντικαταστήστε τα τυχόν κατεστραμμένα ή φθαρμένα κορδόνια αναδέτη. Προστασία των ατόμων που βρίσκονται στο νερό ΌΤΑΝ ΤΟ ΣΚΆΦΟΣ ΚΙΝΕΊΤΑΙ ΜΕ ΤΑΧΎΤΗΤΑ ΚΡΟΥΑΖΙΈΡΑΣ Είναι πολύ δύσκολο για το άτομο που είναι όρθιο ή επιπλέει στο νερό να αντιδράσει γρήγορα και να αποφύγει το σκάφος που κινείται προς την κατεύθυνση του, ακόμη και με μικρή ταχύτητα Μειώνετε πάντα την ταχύτητά σας και να προσέχετε ιδιαίτερα κάθε φορά που το σκάφος σας βρίσκεται σε περιοχή όπου μπορεί να υπάρχουν άνθρωποι στο νερό. Κάθε φορά που το σκάφος κινείται και ο μοχλός ταχυτήτων της εξωλέμβιας είναι στο νεκρό, το νερό ασκεί επαρκή δύναμη στην προπέλα ώστε αυτή να περιστρέφεται. Αυτή η περιστροφή της προπέλας στο νεκρό μπορεί να προκαλέσει σοβαρό τραυματισμό. ell 7

18 ΌΤΑΝ ΤΟ ΣΚΆΦΟΣ ΕΊΝΑΙ ΑΚΊΝΗΤΟ ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η περιστρεφόμενη προπέλα, το κινούμενο σκάφος ή οποιοσδήποτε συμπαγής μηχανισμός που είναι συνδεδεμένος με το σκάφος μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο σε κολυμβητές. Να σβήνετε αμέσως τον κινητήρα, οποιαδήποτε στιγμή βρίσκεται κάποιος στο νερό κοντά στο σκάφος σας. Βάλτε το μοχλό ταχυτήτων της εξωλέμβιας στο νεκρό και σβήστε τον κινητήρα πριν επιτρέψετε σε άτομα να κολυμπήσουν ή να είναι στο νερό κοντά στο σκάφος σας. Μήνυμα για την ασφάλεια των επιβατών - Ποντόνια (σκάφη με επίπεδο πυθμένα) και σκάφη με κατάστρωμα (deck bots) Κάθε φορά που το σκάφος κινείται, παρατηρήστε τη θέση όλων των επιβατών. Μην αφήνετε κανέναν επιβάτη να στέκεται όρθιος ούτε να χρησιμοποιεί καθίσματα διαφορετικά από αυτά που προβλέπονται για πλεύση με ταχύτητα μεγαλύτερη από το ρελαντί. Μια ξαφνική μείωση της ταχύτητας του σκάφους, όπως η βύθιση σε μεγάλο κύμα ή απόνερα, η ξαφνική μείωση του γκαζιού ή η απότομη αλλαγή της κατεύθυνσης του σκάφους, μπορεί να προκαλέσει την εκτίναξη των επιβατών από το μπροστινό τμήμα του σκάφους. Η πτώση από το μπροστινό τμήμα του σκάφους μεταξύ των δύο γεφυρών θα έχει ως αποτέλεσμα ο επιβάτης να κτυπηθεί από την εξωλέμβια. ΣΚΆΦΗ ΜΕ ΑΝΟΙΚΤΌ ΜΠΡΟΣΤΙΝΌ ΚΑΤΆΣΤΡΩΜΑ Δεν πρέπει ποτέ να βρίσκεται κανείς στο κατάστρωμα μπροστά από το κιγκλίδωμα ενώ το σκάφος κινείται. Φροντίστε όλοι οι επιβάτες να βρίσκονται πίσω από το μπροστινό κιγκλίδωμα ή τον περιφραγμένο χώρο. Τα άτομα που βρίσκονται στο μπροστινό κατάστρωμα μπορεί εύκολα να πέσουν από το σκάφος ενώ τα άτομα που κουνούν τα πόδια τους έξω από το μπροστινό άκρο μπορεί να κτυπηθούν από κύμα και να παρασυρθούν στο νερό ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν κάθεστε ή στέκεστε σε περιοχή του σκάφους που δεν είναι σχεδιασμένη για επιβάτες σε στροφές πάνω από το ρελαντί, μπορεί να προκληθεί σοβαρός τραυματισμός ή ο θάνατος. Μην πλησιάζετε στο μπροστινό άκρο ποντονιού ή υπερυψωμένης πλατφόρμας και παραμείνετε καθισμένοι ενώ το σκάφος κινείται. ΣΚΆΦΗ ΜΕ ΜΠΡΟΣΤΙΝΆ ΑΝΥΨΩΜΈΝΑ ΚΑΘΊΣΜΑΤΑ ΨΑΡΈΜΑΤΟΣ Τα ανυψωμένα καθίσματα ψαρέματος δεν προορίζονται για χρήση όταν το σκάφος κινείται με ταχύτητα μεγαλύτερη από το ρελαντί ή την ταχύτητα αργής πλεύσης. Καθίστε μόνο στα καθίσματα που προβλέπονται για κίνηση του σκάφους σε υψηλότερες ταχύτητες. 8 ell

19 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Οποιαδήποτε απροσδόκητη, ξαφνική μείωση της ταχύτητας του σκάφους μπορεί να προκαλέσει την πτώση του ανυψωμένου επιβάτη από το μπροστινό τμήμα του σκάφους Αναπηδήσεις σε κύματα και απόνερα Η λειτουργία των σκαφών αναψυχής σε κύματα και απόνερα αποτελεί ένα φυσικό μέρος της χρήσης του σκάφους. Ωστόσο, όταν η δραστηριότητα αυτή γίνεται με ταχύτητα τέτοια ώστε το κύτος του σκάφους να σηκώνεται μερικώς ή εντελώς έξω από το νερό, προκύπτουν ορισμένοι κίνδυνοι, ιδιαίτερα όταν το σκάφος εισέρχεται στο νερό Το πρωταρχικό ζήτημα που πρέπει να προσεχθεί είναι η αλλαγή της κατεύθυνσης του σκάφους ενόσω αυτό αναπηδά. Στην περίπτωση αυτή, η επάνοδος του σκάφους στο νερό μπορεί να προκαλέσει την βίαιη αλλαγή της πορείας του σκάφους προς άλλη κατεύθυνση. Μια τέτοια απότομη αλλαγή κατεύθυνσης μπορεί να προκαλέσει το πέταγμα των επιβατών από τα καθίσματά τους ή το σκάφος.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η αναπήδηση σε κύμα ή απόνερα μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο λόγω εκτίναξης κάποιου επιβαίνοντος εντός ή εκτός του σκάφους. Αποφύγετε τις αναπηδήσεις σε κύματα ή απόνερα όποτε αυτό είναι δυνατό. Η ανύψωση του σκάφους στον αέρα όταν αυτό συναντά κύμα ή απόνερα ενέχει επίσης έναν λιγότερο συνήθη κίνδυνο. Εάν η πλώρη του σκάφους γείρει αρκετά προς τα κάτω ενόσω αυτό βρίσκεται στον αέρα, η πλώρη μπορεί κατά την επαφή του σκάφους με το νερό να διαπεράσει την επιφάνεια του νερού και να βυθιστεί κάτω από αυτό για μια στιγμή. Η ενέργεια αυτή έχει ως αποτέλεσμα το σχεδόν ταυτόχρονο σταμάτημα του σκάφους και την ενδεχόμενη εκτίναξη των επιβατών προς τα εμπρός. Το σκάφος μπορεί επίσης να γυρίσει απότομα στη μια πλευρά. ell 9

20 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Πρόσκρουση σε αντικείμενα κάτω από το νερό Η εξωλέμβιά σας διαθέτει ένα υδραυλικό σύστημα τριμαρίσματος και κλίσης (trim & tilt) το οποίο περιέχει επίσης μια λειτουργία απόσβεσης κραδασμών. Αυτή η λειτουργία βοηθά την εξωλέμβια να είναι ανθεκτική σε τυχόν ζημιά σε περίπτωση πρόσκρουσης σε κάποιο βυθισμένο αντικείμενο σε χαμηλές έως μέτριες ταχύτητες. Σε υψηλότερες ταχύτητες, η δύναμη της πρόσκρουσης ενδέχεται να υπερβαίνει την ικανότητα του συστήματος να απορροφά την ενέργεια της πρόσκρουσης και μπορεί να προκαλέσει σοβαρή ζημιά στο προϊόν. Δεν παρέχεται προστασία από πρόσκρουση όταν η εξωλέμβια λειτουργεί στο ανάποδα. Να είστε εξαιρετικά προσεκτικοί κατά τη λειτουργία στο ανάποδα σε ρηχά νερά, ώστε να αποφύγετε την πρόσκρουση σε βυθισμένα αντικείμενα. Όταν οδηγείτε ένα σκάφος σε ρηχά νερά ή σε περιοχές όπου πιστεύετε ότι μπορεί να υπάρχουν εμπόδια, στα οποία ενδέχεται να προσκρούσει η εξωλέμβια ή το κάτω μέρος του σκάφους, μειώστε την ταχύτητα και προχωρήστε με προσοχή. Η πιο σημαντική ενέργεια που μπορείτε να κάνετε για να μειώσετε τη σοβαρότητα των ενδεχόμενων τραυματισμών ή ζημιών από πρόσκρουση σε επιπλέον ή βυθισμένο αντικείμενο είναι να ελέγχετε την ταχύτητα του σκάφους. Κάτω από αυτές τις συνθήκες, η ταχύτητα του σκάφους πρέπει να διατηρείται στην ελάχιστη απαραίτητη ταχύτητα για το πλανάρισμα, που είναι συνήθως 24 έως 40 χλμ./ώρα (15 ως 25 mph) ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε το σοβαρό τραυματισμό ή το θάνατο λόγω εκτίναξης ολόκληρης της εξωλέμβιας ή της μονάδας μετάδοσης κίνησης, ή μέρους αυτών, εντός του σκάφους μετά από πρόσκρουση σε επιπλέον ή βυθισμένο αντικείμενο. Κατά τη λειτουργία σε νερά όπου ενδέχεται να υπάρχουν αντικείμενα στην επιφάνεια ή ακριβώς κάτω από την επιφάνεια του νερού, μειώστε την ταχύτητά σας και να είστε σε εγρήγορση για τυχόν σχετικούς κινδύνους. Παραδείγματα αντικειμένων τα οποία μπορεί να προκαλέσουν ζημιά στον κινητήρα είναι οι σωλήνες βυθοκόρου, τα στηρίγματα γέφυρας, τα φράγματα από οπλισµένο σκυρόδεµα, τα δένδρα, τα κούτσουρα και τα βράχια. Η πρόσκρουση σε επιπλέον ή βυθισμένο αντικείμενο μπορεί να οδηγήσει σε πάρα πολλές διαφορετικές καταστάσεις. Μερικές από αυτές τις καταστάσεις μπορεί να έχουν τα ακόλουθα αποτελέσματα: Ένα τμήμα της εξωλέμβιας ή και ολόκληρη η εξωλέμβια μπορεί να απελευθερωθεί και να πέσει μέσα στο σκάφος. Το σκάφος μπορεί να αλλάξει ξαφνικά κατεύθυνση πορείας. Η ξαφνική αλλαγή της κατεύθυνσης πορείας μπορεί να κάνει τους επιβαίνοντες να εκτιναχτούν έξω από τις θέσεις τους ή και έξω από το σκάφος. Η ταχύτητα του σκάφους ενδέχεται να μειωθεί σε πολύ μικρό χρονικό διάστημα. Αυτό θα κάνει τους επιβαίνοντες να εκτιναχτούν προς τα εμπρός ή και έξω από το σκάφος. Η εξωλέμβια ή το σκάφος μπορεί να υποστούν ζημιά λόγω πρόσκρουσης. 10 ell

21 Εάν χτυπήσετε βυθισμένο αντικείμενο, σβήστε τον κινητήρα όσο το δυνατόν γρηγορότερα και ελέγξτε μήπως υπάρχουν εξαρτήματα που έχουν σπάσει ή έχουν φύγει από τη θέση τους. Εάν υπάρχει πραγματική ή πιθανή ζημιά, η εξωλέμβια πρέπει να μεταφερθεί σε εξουσιοδοτημένο κατάστημα για λεπτομερή έλεγχο και για τις αναγκαίες επισκευές. Θα πρέπει επίσης να ελεγχθεί και το σκάφος για τυχόν ραγίσματα στη γάστρα ή στον καθρέφτη, καθώς και για διαρροές. Αν ανακαλύψετε διαρροές νερού μετά από πρόσκρουση, ενεργοποιήστε αμέσως την αντλία σεντίνας. Η συνέχιση της λειτουργίας μιας εξωλέμβιας που έχει υποστεί ζημιά μπορεί να προκαλέσει πρόσθετη ζημιά σε άλλα τμήματά της ή να επηρεάσει αρνητικά τον έλεγχο του σκάφους. Εάν η συνέχιση της λειτουργίας είναι απαραίτητη, προχωρήστε με πολύ μικρή ταχύτητα.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η χρήση σκάφους ή κινητήρα, ενώ αυτός έχει υποστεί ζημιά από πρόσκρουση, μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο, ή ζημιά στο προϊόν. Αν υπάρξει οποιουδήποτε είδους πρόσκρουση του σκάφους, ζητήστε από τον εξουσιοδοτημένο αντιπρόσωπο της Mercury Mrine να επιθεωρήσει το σκάφος και το συγκρότημα κινητήρα και να εκτελέσει επισκευές. Εκπομπές καυσαερίων ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ ΠΡΟΣΟΧΉ ΣΤΗ ΔΗΛΗΤΗΡΊΑΣΗ ΑΠΌ ΜΟΝΟΞΕΊΔΙΟ ΤΟΥ ΆΝΘΡΑΚΑ Το μονοξείδιο του άνθρακα (CO) είναι ένα θανατηφόρο αέριο που υπάρχει στα καυσαέρια όλων των κινητήρων εσωτερικής καύσης, συμπεριλαμβανομένων των κινητήρων πρόωσης σκαφών και των γεννητριών που κινούν παρελκόμενα σκαφών. Από μόνο του, το μονοξείδιο του άνθρακα είναι άοσμο, άχρωμο και άγευστο, αλλά αν μπορείτε να μυρίσετε καυσαέρια κινητήρα ή έχετε αίσθηση της γεύσης τους, τότε εισπνέετε μονοξείδιο του άνθρακα. Στα πρώτα συμπτώματα της δηλητηρίασης από μονοξείδιο του άνθρακα, τα οποία είναι παρόμοια με τα συμπτώματα της θαλασσινής ναυτίας και της μέθης, συμπεριλαμβάνονται ο πονοκέφαλος, η ζάλη, η υπνηλία και η ναυτία.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εισπνοή των καυσαερίων του κινητήρα μπορεί να έχει αποτέλεσμα τη δηλητηρίαση από μονοξείδιο του άνθρακα, που μπορεί να προκαλέσει λιποθυμία, εγκεφαλική βλάβη ή θάνατο. Αποφύγετε την έκθεση στο μονοξείδιο του άνθρακα. Μην πλησιάζετε στα σημεία εκπομπής καυσαερίων όταν λειτουργεί ο κινητήρας. Φροντίστε το σκάφος να αερίζεται καλά, είτε κινείται είτε είναι σταματημένο. ΜΗΝ ΠΛΗΣΙΆΖΕΤΕ ΣΤΑ ΣΗΜΕΊΑ ΕΚΠΟΜΠΉΣ ΚΑΥΣΑΕΡΊΩΝ co co co co co co co co co co co co co co co co co co co co ell 11

22 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Τα καυσαέρια κινητήρα περιέχουν βλαβερό μονοξείδιο του άνθρακα. Μην πλησιάζετε σε σημεία με συγκέντρωση καυσαερίων κινητήρα. Όταν οι κινητήρες λειτουργούν, απομακρύνετε τους κολυμβητές από το σκάφος και μην κάθεστε, ξαπλώνετε ή στέκεστε στις πλατφόρμες κολύμβησης, ούτε να ανεβαίνετε σε σκάλες. Ενώ οδηγείτε, μην επιτρέπετε στους επιβάτες να βρίσκονται ακριβώς πίσω από το σκάφος (μην τους αφήνετε να κρέμονται από την πλατφόρμα κολύμβησης). Αυτή η επικίνδυνη πρακτική εκθέτει το άτομο σε περιοχή υψηλής συγκέντρωσης καυσαερίων κινητήρα, καθώς και στο ενδεχόμενο πρόκλησης τραυματισμού από την προπέλα του σκάφους. ΕΠΑΡΚΉΣ ΑΕΡΙΣΜΌΣ Αερίζετε το χώρο των επιβατών και ανοίγετε τις πλαϊνές κουρτίνες ή τις εμπρόσθιες καταπακτές για να φύγουν τα καυσαέρια. Παράδειγμα επιθυμητής ροής αέρα στο σκάφος: ΑΝΕΠΑΡΚΉΣ ΑΕΡΙΣΜΌΣ Σε συγκεκριμένες συνθήκες λειτουργίας ή/και ανέμου, στους κλεισμένους σταθερά ή με ύφασμα θαλάμους επιβατών ή διακυβέρνησης που δεν έχουν επαρκή αερισμό μπορεί να δημιουργηθεί συγκέντρωση μονοξειδίου του άνθρακα. Εγκαταστήστε στο σκάφος σας έναν ή περισσότερους ανιχνευτές μονοξειδίου του άνθρακα. Παρά το γεγονός ότι αυτό είναι σπάνιο, σε ημέρες με μεγάλη άπνοια, οι κολυμβητές και οι επιβάτες που βρίσκονται σε ανοικτό χώρο ακίνητου σκάφους, μέσα ή κοντά στον οποίο βρίσκεται κινητήρας που λειτουργεί, μπορεί να εκτεθούν σε επικίνδυνα επίπεδα μονοξειδίου του άνθρακα. 1. Παραδείγματα ανεπαρκούς αερισμού όταν το σκάφος είναι ακίνητο: b b - Λειτουργία του κινητήρα με το σκάφος αγκυροβολημένο σε περιορισμένο χώρο Αγκυροβόληση κοντά σε άλλο σκάφος, του οποίου ο κινητήρας λειτουργεί 12 ell

23 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ 2. Παραδείγματα ανεπαρκούς αερισμού όταν το σκάφος κινείται: b b - Λειτουργία του κινητήρα του σκάφους με τη γωνία εξισορρόπησης της πλώρης υπερβολικά ψηλά Λειτουργία του σκάφους χωρίς ανοικτές μπροστινές καταπακτές (φαινόμενο sttion wgon) Επιλογή παρελκομένων για την εξωλέμβιά σας Τα γνήσια παρελκόμενα της Mercury Precision ή της Quicksilver έχουν σχεδιαστεί και δοκιμαστεί ειδικά για την εξωλέμβιά σας. Τα παρελκόμενα αυτά διατίθενται από τους αντιπροσώπους της Mercury Mrine. ΣΗΜΑΝΤΙΚΟ: Συμβουλευτείτε τον αντιπρόσωπό σας πριν την εγκατάσταση των παρελκομένων. Η λανθασμένη χρήση των εγκεκριμένων εξαρτημάτων ή η χρήση μη εγκεκριμένων εξαρτημάτων μπορεί να προκαλέσει ζημιά στο προϊόν. Ορισμένα παρελκόμενα που δεν κατασκευάζονται ούτε πωλούνται από τη Mercury Mrine δεν έχουν σχεδιαστεί για ασφαλή χρήση με την εξωλέμβιά σας ή το σύστημα χειρισμού της. Διαβάστε τα εγχειρίδια εγκατάστασης, λειτουργίας και συντήρησης για όλα τα επιλεγμένα παρελκόμενα. Ανατρέξτε στην ενότητα Εγκατάσταση εξωλέμβιας - Παρελκόμενα τοποθετημένα στο μπρακέτο σύσφιξης καθρέφτη για σημαντικές πληροφορίες όσον αφορά την τοποθέτηση παρελκόμενων στο μπρακέτο σύσφιξης καθρέφτη. Συστάσεις για την ασφαλή χρήση του σκάφους Για να απολαμβάνετε με ασφάλεια τις πλωτές οδούς, εξοικειωθείτε με τους τοπικούς και όλους τους άλλους εθνικούς κανονισμούς και περιορισμούς περί σκαφών και λάβετε υπόψη τις παρακάτω συστάσεις. Μάθετε και τηρείτε όλους τους ναυτικούς κανόνες και τους νόμους των πλωτών οδών. Συνιστούμε σε όλους τους χειριστές μηχανοκίνητων σκαφών την παρακολούθηση ενός κύκλου μαθημάτων ασφαλούς ναυσιπλοΐας. Στις Η.Π.Α., μαθήματα παρέχονται από τη Βοηθητική Ακτοφυλακή των Η.Π.Α. (U.S. Cost Gurd Auxiliry), τη Μοίρα Εθελοντών Μηχανοκίνητων Σκαφών των Η.Π.Α. (Power Squdron), τον Ερυθρό Σταυρό και την υπηρεσία εφαρμογής του νόμου περί σκαφών της σχετικής πολιτείας ή περιοχής. Για περισσότερες πληροφορίες στις Η.Π.Α., επικοινωνήστε με την οργάνωση Bot U.S. Foundtion στον αριθμό BOAT (2628). Διενεργείτε ελέγχους ασφαλείας και την απαιτούμενη συντήρηση. Ακολουθήστε ένα τακτικό πρόγραμμα και βεβαιωθείτε ότι όλες οι επισκευές γίνονται σωστά. Ελέγξτε αν υπάρχει εξοπλισμός ασφαλείας στο σκάφος. Εδώ θα βρείτε μερικές συστάσεις για τους τύπους του εξοπλισμού ασφαλείας που πρέπει να έχετε μαζί σας όταν ταξιδεύετε με το σκάφος: Πυροσβεστήρες εγκεκριμένου τύπου Εξοπλισμό εκπομπής σημάτων: φακό, φωτοβολίδες, σημαία και σφυρίχτρα ή κόρνα Τα απαραίτητα εργαλεία για την εκτέλεση μικροεπισκευών Άγκυρα και επιπλέον σχοινί άγκυρας Χειροκίνητη αντλία σεντίνας και επιπλέον τάπες αποστράγγισης Πόσιμο νερό ell 13

24 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Ραδιόφωνο Κουπί Εφεδρική προπέλα, ωστικά μουαγιέ και το κατάλληλο κλειδί Κιτ και οδηγίες πρώτων βοηθειών Αδιάβροχα δοχεία αποθήκευσης Εφεδρικό εξοπλισμό λειτουργίας, μπαταρίες, λάμπες και ασφάλειες Πυξίδα και χάρτη ή σχεδιάγραμμα της περιοχής Προσωπική συσκευή επίπλευσης (1 ανά άτομο που επιβαίνει στο σκάφος) Προσέχετε για σημεία αλλαγής καιρού και αποφεύγετε τη ναυσιπλοΐα σε άσχημο καιρό και σε άγρια θάλασσα. Ενημερώστε κάποιον σχετικά με τον προορισμό σας και το πότε προβλέπεται να επιστρέψετε. Επιβίβαση επιβατών. Σβήστε τον κινητήρα κάθε φορά που οι επιβάτες επιβιβάζονται ή αποβιβάζονται από το σκάφος ή βρίσκονται κοντά στο πίσω μέρος (πρύμνη) του σκάφους. Δεν αρκεί να βάλετε απλώς την εξωλέμβια στο νεκρό. Χρησιμοποιήστε προσωπικές συσκευές επίπλευσης. Η Ομοσπονδιακή Νομοθεσία απαιτεί να υπάρχει σωσίβιο γιλέκο (προσωπική συσκευή επίπλευσης) εγκεκριμένο από την Ακτοφυλακή των Η.Π.Α., το οποίο πρέπει να έχει το κατάλληλο μέγεθος για κάθε επιβάτη και να είναι εύκολα προσβάσιμο, και επιπλέον ένα μαξιλάρι ή σωσίβιο για ρίψη. Συνιστούμε ιδιαίτερα σε όλους τους επιβάτες του σκάφους να φορούν πάντοτε σωσίβιο. Προετοιμάστε άλλα άτομα στο χειρισμό του σκάφους. Διδάξτε τις βασικές αρχές που διέπουν την εκκίνηση και τη λειτουργία του κινητήρα, καθώς και το χειρισμό του σκάφους, σε τουλάχιστον έναν άλλο επιβάτη του σκάφους, για την περίπτωση που ο οδηγός πέσει στο νερό ή δεν είναι σε θέση να οδηγήσει το σκάφος. Μην υπερφορτώνετε το σκάφος σας. Τα περισσότερα σκάφη είναι πιστοποιημένα για μέγιστη χωρητικότητα σε φορτίο (βάρος) και αναγράφουν την ονομαστική χωρητικότητα φορτίου (ανατρέξτε στην πινακίδα χωρητικότητας του σκάφους σας). Θα πρέπει να γνωρίζετε τους περιορισμούς χειρισμού και φόρτωσης του σκάφους σας. Μάθετε εάν το σκάφος σας επιπλέει σε περίπτωση που γεμίσει νερό. Αν έχετε αμφιβολίες, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury Mrine ή τον κατασκευαστή του σκάφους. Βεβαιωθείτε ότι όλοι οι επιβάτες του σκάφους κάθονται σωστά. Μην επιτρέπετε σε κανέναν να κάθεται ή να ανεβαίνει σε οποιοδήποτε τμήμα του σκάφους που δεν προορίζεται για τέτοια χρήση. Τα τμήματα αυτά περιλαμβάνουν το πίσω μέρος των καθισμάτων, τις κουπαστές, τον καθρέφτη, την πλώρη, τα καταστρώματα, τα ανυψωμένα καθίσματα ψαρέματος και οποιοδήποτε περιστρεφόμενο κάθισμα ψαρέματος. Οι επιβάτες δεν πρέπει να κάθονται ή να επιβαίνουν οπουδήποτε όπου τυχόν απότομη επιτάχυνση, σταμάτημα, απώλεια ελέγχου του σκάφους ή αιφνίδια κίνηση αυτού θα μπορούσε να προκαλέσει πέσιμο προσώπου στη θάλασσα ή μέσα στο σκάφος. Βεβαιωθείτε ότι όλοι οι επιβάτες έχουν κανονική θέση και κάθονται σε αυτήν προτού αρχίσει το σκάφος να κινείται. Μην οδηγείτε ποτέ το σκάφος όταν βρίσκεστε υπό την επήρεια αλκοόλ ή ναρκωτικών. Απαγορεύεται από τη νομοθεσία. Η χρήση αλκοόλ ή ναρκωτικών μπορεί να υποβαθμίσει την κρίση σας και μειώνει σε μεγάλο βαθμό την ικανότητά σας να αντιδράσετε γρήγορα. Θα πρέπει να γνωρίζετε την περιοχή πλεύσης σας και να αποφεύγετε τα επικίνδυνα σημεία. Να είστε σε εγρήγορση. 14 ell

25 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Ο χειριστής του σκάφους είναι υπεύθυνος από το νόμο να βλέπει και να ακούει με προσοχή. Ο χειριστής πρέπει να φροντίσει να μην εμποδίζεται η ορατότητά του, ιδιαίτερα προς τα εμπρός. Η ορατότητα του χειριστή δεν πρέπει να εμποδίζεται από κανέναν επιβάτη, φορτίο ή κάθισμα ψαρέματος όταν το σκάφος λειτουργεί σε στροφές μεγαλύτερες από το ρελαντί ή την ταχύτητα πλαναρίσματος. Προσέχετε τα άλλα άτομα, το νερό και τα απόνερά σας. Μην οδηγείτε ποτέ το σκάφος σας ακριβώς πίσω από σκιέρ. Το σκάφος που κινείται με ταχύτητα 40 km/h (25 mph) θα προσπεράσει τον πεσμένο σκιέρ που βρίσκεται 61 m (200 ft) μπροστά του σε πέντε δευτερόλεπτα. Προσέξτε τους πεσμένους σκιέρ. Όταν χρησιμοποιείτε το σκάφος σας για θαλάσσιο σκι ή παρόμοιες δραστηριότητες, φροντίστε πάντα ο πεσμένος σκιέρ να βρίσκεται από την πλευρά του χειριστή του σκάφους καθώς επιστρέφετε να τον/την βοηθήσετε. Ο χειριστής πρέπει πάντα να έχει τον πεσμένο σκιέρ στο οπτικό του πεδίο και να μην κάνει ποτέ όπισθεν προς τον σκιέρ ή οποιοδήποτε άτομο που βρίσκεται στο νερό. Αναφέρετε τα ατυχήματα. Όταν το σκάφος τους εμπλακεί σε συγκεκριμένα ατυχήματα σκαφών, οι χειριστές σκαφών είναι υποχρεωμένοι από το νόμο να καταθέσουν αναφορά ατυχήματος στην υπηρεσία εφαρμογής του νόμου περί σκαφών της πολιτείας τους. Τα ατυχήματα σκαφών πρέπει να αναφέρονται αν 1) υπάρχει απώλεια ζωής ή πιθανή απώλεια ζωής, 2) υπάρχει τραυματισμός που απαιτεί ιατρική αγωγή πέραν των πρώτων βοηθειών, 3) υπάρχουν ζημιές στα σκάφη ή άλλες υλικές ζημιές οι οποίες υπερβαίνουν τα $500,00 ή 4) υπάρχει ολική απώλεια του σκάφους. Ζητήστε περαιτέρω βοήθεια από την τοπική υπηρεσία εφαρμογής του νόμου. Καταγραφή αριθμού σειράς Είναι σημαντικό να καταγράψετε τον αριθμό αυτό για μελλοντική αναφορά. Ο αριθμός σειράς βρίσκεται στην εξωλέμβια, όπως φαίνεται. XXXXXXXXX XXXXXXXX XXXX b c b - c - Προβλεπόμενη χρήση μοντέλου Αριθμός σειράς Διακριτικό Ευρωπαϊκής Πιστοποίησης (αν ισχύει) Προδιαγραφές Ιπποδύναμη 150 Kilowtt 110 Εύρος σ.α.λ. σε τέρμα γκάζι Στροφές ρελαντί στη νεκρά Σε ψυχρή προθέρμανση στη νεκρά Σ.Α.Λ. ell 15

26 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Στη νεκρά σε θερμοκρασία λειτουργίας Αντιστάθμιση φόρτισης στο ρελαντί* 650 σ.α.λ Σ.Α.Λ. Αριθμός κυλίνδρων 4 Κυβισμός Εσωτερική διάμετρος κυλίνδρου Διαδρομή Διάκενο βαλβίδων Συνιστώμενο μπουζί Διάκενο μπουζί Μέγεθος μπουζόκλειδου Ροπή στρέψης μπουζί Intke (Εισαγωγή) Εξαγωγή 3,0 L (183 cid) 101,6 mm (4.0 in.) 92 mm (3,62 in.) 0,075 mm (0,003 in.) 0,25 mm (0,010 in.) NGK ZFR5F 0,8 mm (0.032 in.) 16 mm (5/8 in.) 27 Nm (20 lb-ft) Σχέση μετάδοσης 1,92:1 Συνιστώμενη βενζίνη Συνιστώμενο λάδι Χωρητικότητα του κιβωτίου ταχυτήτων σε λιπαντικό Δεξιόστροφη περιστροφή Αριστερόστροφη περιστροφή Χωρητικότητα του κινητήρα σε λάδι με αντικατάσταση φίλτρου λαδιού Ονομαστική ισχύς μπαταρίας Σύστημα ελέγχου εκπομπών Ανατρέξτε στην ενότητα Καύσιμο και λάδι Ανατρέξτε στην ενότητα Καύσιμο και λάδι 830 ml (28,1 fl oz) 6,0 λίτρα (6,3 US qt) 1000 Α θαλάσσιας περιστροφής (MCA), 800 Α ψυχρής περιστροφής (CCA) ή 180 αμπερώρες (Ah) Ηλεκτρονικός έλεγχος κινητήρα (EC) Ήχος στο αυτί του οδηγού (ICOMIA 39-94) db 82,9 *Οι σ.α.λ. αντιστάθμισης φόρτισης στο ρελαντί μπορούν να αυξηθούν αυτόματα μέχρι τις 800 σ.α.λ. προκειμένου να αντισταθμίσουν την κατάσταση χαμηλής φόρτισης μπαταρίας. Οι αυξημένες σ.α.λ. στο ρελαντί θα φορτίζουν τη μπαταρία με ταχύτερο ρυθμό. Με την ενεργοποίηση του χειριστηρίου πλεύσης χαμηλής ταχύτητας (προαιρετικό αξεσουάρ), παρακάμπτεται το χαρακτηριστικό για την κατάσταση χαμηλής φόρτισης μπαταρίας. 16 ell

27 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Αναγνώριση εξαρτημάτων b k j i h e f c d f g b - c - d - e - f - g - h - i - j - k - Επάνω κάλυμμα Έκπλυση κινητήρα Κάτω κάλυμμα Βοηθητικός διακόπτης κλίσης Μπρακέτα καθρέφτη Οπές εισαγωγής νερού ψύξης Κιβώτιο ταχυτήτων Πλάκα αποτροπής αερισμού Περίβλημα άξονα μετάδοσης κίνησης Αποστράγγιση λαδιού κινητήρα Οπή δείκτη αντλίας νερού ell 17

28 ΜΕΤΑΦΟΡΆ Ρυμούλκηση σκάφους / εξωλέμβιας με τρέιλερ Ρυμουλκήστε με τρέιλερ το σκάφος σας, έχοντας την εξωλέμβια γερμένη κάτω, στην κατακόρυφη θέση λειτουργίας. Αν απαιτείται πρόσθετο διάκενο από το έδαφος, πρέπει να ανυψώσετε την εξωλέμβια χρησιμοποιώντας βοηθητικό μηχανισμό στήριξης εξωλέμβιας. Αποταθείτε στον τοπικό αντιπρόσωπο για σχετικές συστάσεις. Για τη διέλευση από σιδηροδρομικές διαβάσεις και ιδιωτικούς δρόμους και για την αντιστάθμιση της αναπήδησης του τρέιλερ, μπορεί να απαιτηθεί πρόσθετο διάκενο από το έδαφος ΣΗΜΑΝΤΙΚΟ: Μη βασίζεστε στο ηλεκτρικό σύστημα ρύθμισης ανύψωσης/κλίσης (power trim/tilt) ούτε στο μοχλό στήριξης κλίσης για να διατηρηθεί το σωστό διάκενο από το έδαφος για τη ρυμούλκηση με τρέιλερ. Ο μοχλός στήριξης κλίσης της εξωλέμβιας δεν προορίζεται για την ανύψωση της εξωλέμβιας κατά τη ρυμούλκηση με τρέιλερ. Βάλτε το μοχλό ταχυτήτων της εξωλέμβιας στη θέση πρόσω (εμπρός ταχύτητα). Με τον τρόπο αυτό αποφεύγεται η ελεύθερη περιστροφή της προπέλας. 18 ell

29 Απαιτήσεις καυσίμου ΣΗΜΑΝΤΙΚΟ: Η χρήση ακατάλληλης βενζίνης μπορεί να προκαλέσει βλάβες στον κινητήρα σας. Η βλάβη του κινητήρα, η οποία προκύπτει από τη χρήση ακατάλληλης βενζίνης, θεωρείται κακή χρήση του κινητήρα, και η βλάβη που προκύπτει κατ αυτόν τον τρόπο δεν καλύπτεται από την περιορισμένη εγγύηση. ΠΟΙΌΤΗΤΑ ΚΑΥΣΊΜΩΝ Οι κινητήρες της Mercury λειτουργούν ικανοποιητικά με οποιαδήποτε γνωστή μάρκα αμόλυβδης βενζίνης η οποία πληροί με τις ακόλουθες προδιαγραφές: Η.Π.Α. και Καναδάς - Βενζίνη με ελάχιστο αναγραφόμενο αριθμό οκτανίων 87 (R+M)/2 για τα περισσότερα μοντέλα. Επίσης, αποδεκτή είναι και η βενζίνη Premium 91 (R+M)/2 οκτανίων, για τα περισσότερα μοντέλα. Μη χρησιμοποιείτε βενζίνη super. Εκτός Η.Π.Α. και Καναδά - Βενζίνη με ελάχιστο αναγραφόμενο αριθμό οκτανίων 91 RON, για τα περισσότερα μοντέλα. Επίσης, αποδεκτή είναι και η βενζίνη Premium (95 RON) για τα περισσότερα μοντέλα. Μη χρησιμοποιείτε βενζίνη super. ΧΡΉΣΗ ΑΝΑΣΧΗΜΑΤΙΣΜΈΝΩΝ (ΟΞΥΓΟΝΟΎΧΩΝ) ΒΕΝΖΙΝΏΝ (ΜΌΝΟ ΓΙΑ ΤΙΣ Η.Π.Α.) Σε ορισμένες περιοχές των Η.Π.Α. απαιτείται ανασχηματισμένη βενζίνη, και η βενζίνη αυτή είναι αποδεκτή για χρήση με κινητήρες της Mercury Mrine. Τo μόνο οξυγονούχο καύσιμο που χρησιμοποιείται σήμερα στις ΗΠΑ είναι η αλκοόλη (αιθανόλη, μεθανόλη ή βουτανόλη). ΒΕΝΖΊΝΗ ΠΟΥ ΠΕΡΙΈΧΕΙ ΑΛΚΟΌΛΗ Μίγματα καυσίμου με βουτανόλη Bu16 Μίγματα καυσίμου με βουτανόλη μέχρι 16,1% (Bu16) που πληρούν τις δημοσιευμένες απαιτήσεις καυσίμου της Mercury Mrine, αποτελούν αποδεκτό υποκατάστατο της αμόλυβδης βενζίνης. Επικοινωνήστε με τον κατασκευαστή του σκάφους σας για συγκεκριμένες συστάσεις σχετικά με τα εξαρτήματα του συστήματος καυσίμων του σκάφους (ρεζερβουάρ, αγωγοί καυσίμου και προσαρμογές). Μίγματα καυσίμου με μεθανόλη και αιθανόλη ΣΗΜΑΝΤΙΚΟ: Τα εξαρτήματα του συστήματος καυσίμου του κινητήρα της Mercury Mrine μπορούν να αντέξουν περιεκτικότητα της βενζίνης σε αλκοόλη (μεθανόλη ή αιθανόλη) μέχρι 10%. Το σύστημα καυσίμου του σκάφους σας μπορεί να μην έχει τη δυνατότητα να αντέχει στο ίδιο ποσοστό αλκοόλης. Επικοινωνήστε με τον κατασκευαστή του σκάφους σας για συγκεκριμένες συστάσεις σχετικά με τα εξαρτήματα του συστήματος καυσίμων του σκάφους (ρεζερβουάρ, αγωγοί καυσίμου και προσαρμογές). Θα πρέπει να γνωρίζετε πως η βενζίνη που περιέχει μεθανόλη ή αιθανόλη μπορεί να αυξήσει: Διάβρωση των μεταλλικών εξαρτημάτων ΚΑΎΣΙΜΟ ΚΑΙ ΛΆΔΙ Αποσύνθεση των ελαστικών ή πλαστικών εξαρτημάτων Διαπότιση καυσίμου στους ελαστικούς αγωγούς καυσίμου Την πιθανότητα διαχωρισμού φάσεων (διαχωρισμό του νερού και της αλκοόλης από τη βενζίνη στο ρεζερβουάρ)! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η διαρροή καυσίμου εγκυμονεί τον κίνδυνο πυρκαγιάς ή έκρηξης, ο οποίος μπορεί να προκαλέσει σοβαρούς τραυματισμούς ή το θάνατο. Επιθεωρείτε περιοδικά όλα τα εξαρτήματα του συστήματος καυσίμων για διαρροή, αποσκλήρυνση, σκλήρυνση, φούσκωμα ή διάβρωση, ιδιαίτερα μετά την περίοδο αποθήκευσης. Σε περίπτωση που παρατηρήσετε συμπτώματα διαρροής ή φθοράς, θα πρέπει να αντικαταστήσετε άμεσα το σχετικό εξάρτημα, πριν χρησιμοποιήσετε ξανά τον κινητήρα. ΣΗΜΑΝΤΙΚΟ: Αν χρησιμοποιείτε βενζίνη που περιέχει αλκοόλη ή αν υποπτεύεστε ότι υπάρχει μεθανόλη ή αιθανόλη στη βενζίνη σας, κάντε συχνότερα επιθεώρηση για διαρροές καυσίμου και ανωμαλίες. ell 19

30 ΚΑΎΣΙΜΟ ΚΑΙ ΛΆΔΙ ΣΗΜΑΝΤΙΚΟ: Όταν ο κινητήρας της Mercury Mrine λειτουργεί με τη χρήση βενζίνης που περιέχει μεθανόλη ή αιθανόλη, μην αφήνετε τη βενζίνη στο ρεζερβουάρ για μεγάλα χρονικά διαστήματα. Στα αυτοκίνητα τα καύσιμα που περιέχουν αυτά τα μίγματα καυσίμου, συνήθως καταναλώνονται πριν προλάβουν να απορροφήσουν αρκετή υγρασία ώστε να προκαλέσουν προβλήματα, ενώ τα σκάφη παραμένουν ανενεργά για αρκετό χρονικό διάστημα ώστε να λάβει χώρα ο διαχωρισμός φάσης. Μπορεί να σημειωθεί εσωτερική διάβρωση κατά τη διάρκεια της αποθήκευσης εάν η αλκοόλη έχει ξεπλύνει τις προστατευτικές στρώσεις λαδιού από τα εσωτερικά εξαρτήματα. Προσθετικά καυσίμου Για να ελαχιστοποιηθεί η συσσώρευση ανθρακωμάτων καυσίμου στον κινητήρα, συνιστούμε να προσθέτετε προσθετικό κινητήρα Quickleen της Mercury ή της Quicksilver σε κάθε πλήρωση ρεζερβουάρ, καθ' όλη τη σεζόν λειτουργίας του σκάφους σας. Χρησιμοποιήστε προσθετικό σύμφωνα με τις οδηγίες που αναγράφονται στο δοχείο. Απαίτηση εύκαμπτου σωλήνα καυσίμου χαμηλής διαπότισης Ισχύει για τις εξωλέμβιες που κατασκευάστηκαν για πώληση, έχουν ήδη πωληθεί ή διατίθενται προς πώληση στις Ηνωμένες Πολιτείες. Η Υπηρεσία Προστασίας Περιβάλλοντος (EPA) των ΗΠΑ απαιτεί να χρησιμοποιείται εύκαμπτος σωλήνας καυσίμου χαμηλής διαπότισης για τον πρωταρχικό εύκαμπτο σωλήνα καυσίμου που συνδέει το ρεζερβουάρ με την εξωλέμβια, σε όλες τις εξωλέμβιες που κατασκευάζονται μετά την 1η Ιανουαρίου Ως εύκαμπτος σωλήνας καυσίμου χαμηλής διαπότισης ορίζεται ο σωλήνας USCG τύπου B1-15 ή τύπου A1-15 που δεν υπερβαίνει τα 15 g/m²/24 ώρες με καύσιμο CE 10 στους23 C όπως καθορίζεται για τους εύκαμπτους σωλήνες θαλάσσιας χρήσης SAE J Εύκαμπτος σωλήνας καυσίμου με ρακόρ ταχείας αποσύνδεσης! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το καύσιμο είναι εύφλεκτο και εκρηκτικό. Βεβαιωθείτε ότι ο διακόπτης μίζας βρίσκεται στη θέση απενεργοποίησης και ο αναδέτης είναι τοποθετημένος έτσι ώστε ο κινητήρας να μη μπορεί να πάρει εμπρός. Μην καπνίζετε ούτε να επιτρέπετε πηγές σπινθήρων ή γυμνή φλόγα στην περιοχή ενώ κάνετε σέρβις. Ο χώρος εργασίας θα πρέπει είναι καλά αεριζόμενος και θα πρέπει να αποφεύγεται η παρατεταμένη έκθεση σε αναθυμιάσεις καυσίμου. Ελέγχετε πάντοτε για διαρροές προτού επιχειρήσετε να θέσετε τον κινητήρα σε λειτουργία, και σκουπίζετε αμέσως το καύσιμο που τυχόν έχει χυθεί. 20 ell

31 ΚΑΎΣΙΜΟ ΚΑΙ ΛΆΔΙ ΣΗΜΑΝΤΙΚΟ: Ο εύκαμπτος σωλήνας καυσίμου με ρακόρ ταχείας αποσύνδεσης δεν διαθέτει ανεπίστροφη βαλβίδα. Θα υπάρχει καύσιμο στο σημείο σύνδεσης, το οποίο μπορεί να αποστραγγιστεί από τον εύκαμπτο σωλήνα όταν αυτός αποσυνδεθεί. Βεβαιωθείτε ότι υπάρχει κατάλληλο δοχείο έτοιμο κατά την αποσύνδεση του σωλήνα καυσίμου από τον κινητήρα. Ακολουθήστε όλες τις προφυλάξεις όσον αφορά στον ασφαλή χειρισμό του καυσίμου. Σκουπίστε το τυχόν χυμένο καύσιμο και απορρίψτε το σύμφωνα με την τοπική νομοθεσία και κανονισμούς Εύκαμπτος σωλήνας καυσίμου με ρακόρ ταχείας αποσύνδεσης Απαιτήσεις της EPA για φορητά ρεζερβουάρ καυσίμων υπό πίεση H Υπηρεσία Προστασίας Περιβάλλοντος (EPA) απαιτεί όλα τα φορητά συστήματα καυσίμων που κατασκευάζονται μετά την 1η Ιανουαρίου 2011, για χρήση σε εξωλέμβιες μηχανές, να παραμένουν πλήρως στεγανοποιημένα (υπό πίεση) έως τα 34,4 kp (5.0 psi). Αυτά τα ρεζερβουάρ μπορεί να περιλαμβάνουν τα παρακάτω: Μία είσοδο αέρα που ανοίγει ώστε να επιτρέψει την είσοδο αέρα, καθώς το καύσιμο αντλείται από το ρεζερβουάρ. Μία έξοδο αέρα που ανοίγει (επιτρέπει τη διέλευση) προς την ατμόσφαιρα σε περίπτωση όπου η πίεση υπερβεί τα 34,4 kp (5.0 psi). Απαίτηση βαλβίδας παροχής καυσίμου (FDV) Όποτε χρησιμοποιείται ένα ρεζερβουάρ υπό πίεση, είναι απαραίτητη η εγκατάσταση βαλβίδας παροχής καυσίμου στον εύκαμπτο σωλήνα καυσίμου ανάμεσα στο ρεζερβουάρ και τον κινητήρα. Η βαλβίδα παροχής καυσίμου αποτρέπει την είσοδο του υπό πίεση καυσίμου στον κινητήρα και την πρόκληση υπερχείλισης του συστήματος καυσίμου ή το πιθανό χύσιμο καυσίμου. Η βαλβίδα παροχής καυσίμου διαθέτει χειροκίνητη απελευθέρωση. Η χειροκίνητη απελευθέρωση μπορεί να χρησιμοποιηθεί (πιεστεί) για το άνοιγμα (παράκαμψη) της βαλβίδας σε περίπτωση απόφραξης καυσίμου εντός της βαλβίδας. b - Βαλβίδα παροχής καυσίμου - εγκατεστημένη στον εύκαμπτο σωλήνα καυσίμου, ανάμεσα στο ρεζερβουάρ και στον κινητήρα Χειροκίνητη απελευθέρωση Οπές αποστράγγισης νερού/εξαερισμού b - c - c ell 21

32 ΚΑΎΣΙΜΟ ΚΑΙ ΛΆΔΙ Φορητό ρεζερβουάρ καυσίμων υπό πίεση της Mercury Mrine Η Mercury Mrine έχει δημιουργήσει ένα νέο φορητό υπό πίεση ρεζερβουάρ καυσίμων που ικανοποιεί τις παραπάνω απαιτήσεις της EPA. Αυτά τα ρεζερβουάρ είναι διαθέσιμα ως παρελκόμενα ή παρέχονται με συγκεκριμένα μοντέλα φορητών εξωλέμβιων. ΕΙΔΙΚΆ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΤΟΥ ΦΟΡΗΤΟΎ ΡΕΖΕΡΒΟΥΆΡ ΚΑΥΣΊΜΩΝ Το ρεζερβουάρ διαθέτει μία αμφίδρομη βαλβίδα, η οποία επιτρέπει την είσοδο αέρα στο ρεζερβουάρ καθώς το καύσιμο αντλείται προς τον κινητήρα, ενώ ανοίγει επίσης το στόμιο εξαερισμού προς την ατμόσφαιρα σε περίπτωση που η εσωτερική πίεση του ρεζερβουάρ υπερβεί τα 34,4 kp (5.0 psi). Κατά τον αερισμό του ρεζερβουάρ είναι πιθανό να ακούσετε έναν ήχο σαν σφύριγμα. Αυτό είναι φυσιολογικό. Το ρεζερβουάρ περιλαμβάνει μία βαλβίδα παροχής καυσίμου που αποτρέπει την είσοδο του υπό πίεση καυσίμου στον κινητήρα και την πρόκληση υπερχείλισης του συστήματος καυσίμου ή το πιθανό χύσιμο καυσίμου. Κατά την τοποθέτηση της τάπας του ρεζερβουάρ, περιστρέψτε την τάπα προς τα δεξιά μέχρι να ακούσετε ένα χαρακτηριστικό ήχο κλικ. Αυτός ο ήχος υποδεικνύει ότι η τάπα καυσίμου έχει εδράσει σωστά. Ένας ενσωματωμένος μηχανισμός αποτρέπει την πιθανότητα υπερβολικού σφιξίματος. Το ρεζερβουάρ καυσίμων διαθέτει μία χειροκίνητη βίδα εξαερισμού, η οποία θα πρέπει να είναι κλειστή κατά τη μεταφορά και ανοιχτή κατά τη λειτουργία και την αφαίρεση της τάπας. Καθώς τα στεγανοποιημένα ρεζερβουάρ καυσίμων δεν αερίζονται, θα διαστέλλονται και θα συστέλλονται καθώς το καύσιμο διαστέλλεται και συστέλλεται κατά τους κύκλους θέρμανσης και ψύξης του εξωτερικού αέρα. Αυτό είναι φυσιολογικό. ΑΦΑΊΡΕΣΗ ΤΗΣ ΤΆΠΑΣ ΚΑΥΣΊΜΟΥ b - b - c - Τάπα καυσίμου Χειροκίνητη βίδα εξαερισμού Γλωσσίδα ασφάλισης c ΣΗΜΑΝΤΙΚΟ: Το περιεχόμενο μπορεί να βρίσκεται υπό πίεση. Περιστρέψτε την τάπα καυσίμου κατά 1/4 της στροφής για απελευθέρωση της πίεσης πριν από το άνοιγμα. 1. Ανοίξτε τη χειροκίνητη βίδα εξαερισμού στο επάνω μέρος της τάπας καυσίμου. 2. Περιστρέψτε την τάπα καυσίμου μέχρι να έρθει σε επαφή με τη γλωσσίδα ασφάλισης. 3. Πιέστε προς τα κάτω τη γλωσσίδα ασφάλισης. Περιστρέψτε την τάπα καυσίμου κατά 1/4 της στροφής για απελευθέρωση της πίεσης. 4. Πιέστε ξανά προς τα κάτω τη γλωσσίδα ασφάλισης και αφαιρέστε την τάπα. ΟΔΗΓΊΕΣ ΓΙΑ ΤΗ ΧΡΉΣΗ ΤΟΥ ΦΟΡΗΤΟΎ ΡΕΖΕΡΒΟΥΆΡ ΚΑΥΣΊΜΩΝ ΥΠΌ ΠΊΕΣΗ 1. Κατά την τοποθέτηση της τάπας του ρεζερβουάρ, περιστρέψτε την τάπα προς τα δεξιά μέχρι να ακούσετε ένα χαρακτηριστικό ήχο κλικ. Αυτός ο ήχος υποδεικνύει ότι η τάπα καυσίμου έχει εδράσει σωστά. Ένας ενσωματωμένος μηχανισμός αποτρέπει την πιθανότητα υπερβολικού σφιξίματος. 2. Ανοίξτε τη χειροκίνητη βίδα εξαερισμού στο επάνω μέρος της τάπας καυσίμου για λειτουργία και αφαίρεση της τάπας. Κλείστε τη χειροκίνητη βίδα εξαερισμού κατά τη μεταφορά. 22 ell

33 ΚΑΎΣΙΜΟ ΚΑΙ ΛΆΔΙ 3. Για εύκαμπτους σωλήνες καυσίμων που διαθέτουν σύστημα ταχείας αποσύνδεσης, αποσυνδέστε το σωλήνα καυσίμου από τον κινητήρα ή το ρεζερβουάρ όταν δεν γίνεται χρήση. 4. Ακολουθήστε τις οδηγίες της ενότητας Πλήρωση ρεζερβουάρ για τον ανεφοδιασμό με καύσιμα. Πλήρωση ρεζερβουάρ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε σοβαρό τραυματισμό ή το θάνατο λόγω ανάφλεξης ή έκρηξης της βενζίνης. Να είστε προσεκτικοί κατά την πλήρωση των δεξαμενών καυσίμου. Σβήνετε πάντα τον κινητήρα και μην καπνίζετε ούτε να αφήνετε να υπάρχουν γυμνές φλόγες ή σπινθήρες στην περιοχή ενώ γεμίζετε το ρεζερβουάρ. Γεμίζετε πάντα τα ρεζερβουάρ σε υπαίθριο χώρο μακριά από θερμότητα, σπινθήρες και γυμνές φλόγες. Βγάλτε τα φορητά ρεζερβουάρ από το σκάφος για να τα γεμίσετε. Σβήνετε πάντα τον κινητήρα πριν την πλήρωση των ρεζερβουάρ. Μην γεμίζετε μέχρι πάνω τα ρεζερβουάρ. Αφήστε άδειο το ρεζερβουάρ κατά το 10% περίπου της χωρητικότητάς του. Το καύσιμο διαστέλλεται σε όγκο καθώς η θερμοκρασία του αυξάνεται και μπορεί να διαρρεύσει υπό πίεση αν το ρεζερβουάρ είναι τελείως γεμάτο. ΤΟΠΟΘΈΤΗΣΗ ΦΟΡΗΤΟΎ ΡΕΖΕΡΒΟΥΆΡ ΣΤΟ ΣΚΆΦΟΣ Τοποθετήστε το ρεζερβουάρ στο σκάφος έτσι ώστε το στόμιο αερισμού να είναι υψηλότερα από τη στάθμη του καυσίμου υπό κανονικές συνθήκες λειτουργίας του σκάφους. Συστάσεις όσον αφορά στο λάδι κινητήρα Για γενική χρήση σε όλες τις θερμοκρασίες, συνιστάται η χρήση λαδιού τετράχρονων θαλάσσιων κινητήρων SAE 10W-30, συμβατού με καταλύτες, με προδιαγραφές NMMA FC-W ή NMMA FC-W της Mercury ή της Quicksilver. Ως προαιρετική επιλογή, μπορεί να χρησιμοποιηθεί ορυκτό λάδι τετράχρονου κινητήρα θαλάσσης SAE 25W-40 ή συνθετικό λάδι τετράχρονων κινητήρων θαλάσσης SAE 25W-40 της Mercury ή της Quicksilver. Εάν δεν διατίθενται τα συνιστώμενα λάδια της Mercury ή της Quicksilver με προδιαγραφές NMMA FC-W, μπορείτε να χρησιμοποιήσετε λάδι τετράχρονης εξωλέμβιας γνωστής μάρκας με παρόμοιο ιξώδες που πληροί τις προδιαγραφές NMMA FC-W. ΣΗΜΑΝΤΙΚΟ: Δεν συνιστώνται η χρήση μη απορρυπαντικών λαδιών, λαδιών πολλαπλού ιξώδους (διαφορετικών από τα λάδια της Mercury ή της Quicksilver με προδιαγραφές NMMA FC-W ή τα λάδια γνωστής μάρκας με προδιαγραφές NMMA FC-W), συνθετικών λαδιών, λαδιών χαμηλής ποιότητας ή λαδιών που περιέχουν στερεά πρόσθετα. Engine Oil 10W F C 25W L (6.3 U.S. qt.) ell 23

34 ΚΑΎΣΙΜΟ ΚΑΙ ΛΆΔΙ Έλεγχος και συμπλήρωση λαδιού κινητήρα ΣΗΜΑΝΤΙΚΟ: Μην υπερπληρώνετε. Γείρετε την εξωλέμβια προς τα έξω/πάνω πέρα από την κάθετη θέση για περίπου ένα λεπτό ώστε το παγιδευμένο λάδι να κατακαθίσει στην ελαιολεκάνη. Φέρτε την εξωλέμβια στην κάθετη (μη κεκλιμένη) θέση όταν ελέγχετε το λάδι κινητήρα. Για ακριβείς μετρήσεις, ελέγχετε το λάδι μόνο όταν ο κινητήρας είναι κρύος ή αφού περάσει τουλάχιστον μία ώρα από το σβήσιμο του κινητήρα. 1. Πριν από την εκκίνηση (κρύος κινητήρας), γείρετε την εξωλέμβια προς τα έξω/πάνω πέρα από την κάθετη θέση ώστε το παγιδευμένο λάδι να κατέβει στην ελαιολεκάνη. Αφήστε την εξωλέμβια γερμένη για περίπου ένα λεπτό. 2. Φέρτε την εξωλέμβια στην κάθετη θέση. 3. Βγάλτε το επάνω κάλυμμα. Ανατρέξτε στην ενότητα Συντήρηση - Αφαίρεση και τοποθέτηση άνω καλύμματος. 4. Βγάλτε το δείκτη στάθμης λαδιού. Σκουπίστε την άκρη του δείκτη στάθμης λαδιού με καθαρό πανί ή πετσέτα και βάλτε τον πάλι τελείως μέσα. 5. Βγάλτε πάλι το δείκτη στάθμης λαδιού και παρατηρήστε τη στάθμη του λαδιού. Η στάθμη του λαδιού πρέπει να βρίσκεται εντός των ορίων λειτουργίας (ανάμεσα στην άνω και κάτω γραμμή). ΣΗΜΑΝΤΙΚΟ: Μην προσπαθείτε να γεμίσετε με λάδι μέχρι την επάνω γραμμή. Η στάθμη του λαδιού είναι σωστή εφόσον βρίσκεται εντός των ορίων λειτουργίας (ανάμεσα στην άνω και την κάτω γραμμή). b d c b - c - d - Όρια λειτουργίας στάθμης καυσίμου Επάνω γραμμή Κάτω γραμμή Ανώτερο 1/3 της στάθμης 24 ell

35 ΚΑΎΣΙΜΟ ΚΑΙ ΛΆΔΙ 6. Εάν η στάθμη λαδιού βρίσκεται κάτω από την κατώτερη γραμμή, βγάλτε την τάπα του στομίου πλήρωσης λαδιού και προσθέστε περίπου500 ml (16 oz) από το προβλεπόμενο λάδι εξωλέμβιου κινητήρα. Αφήστε να περάσουν μερικά λεπτά, έτσι ώστε το λάδι να κατακαθίσει στην ελαιολεκάνη, και ελέγξτε πάλι το δείκτη στάθμης λαδιού. Εάν είναι απαραίτητο, προσθέστε και άλλο λάδι προκειμένου η στάθμη λαδιού να είναι εντός του ανώτερου 1/3 της στάθμης του εύρους λειτουργίας. Μη γεμίζετε υπερβολικά, μην προσπαθείτε να γεμίσετε με λάδι μέχρι την επάνω γραμμή ΣΗΜΑΝΤΙΚΟ: Επιθεωρήστε το λάδι για ενδείξεις ρύπανσης. Το λάδι που είναι ρυπασμένο με νερό έχει γαλακτοειδές χρώμα, ενώ το λάδι που είναι ρυπασμένο με καύσιμο μυρίζει έντονα καύσιμο. Αν αντιληφθείτε ρυπασμένο λάδι, ζητήστε από τον αντιπρόσωπό σας να ελέγξει τον κινητήρα. 7. Βάλτε πάλι το δείκτη στάθμης λαδιού τελείως μέσα. 8. Τοποθετήστε την τάπα του στομίου πλήρωσης λαδιού και σφίξτε την καλά με το χέρι. 9. Τοποθετήστε το επάνω κάλυμμα. ell 25

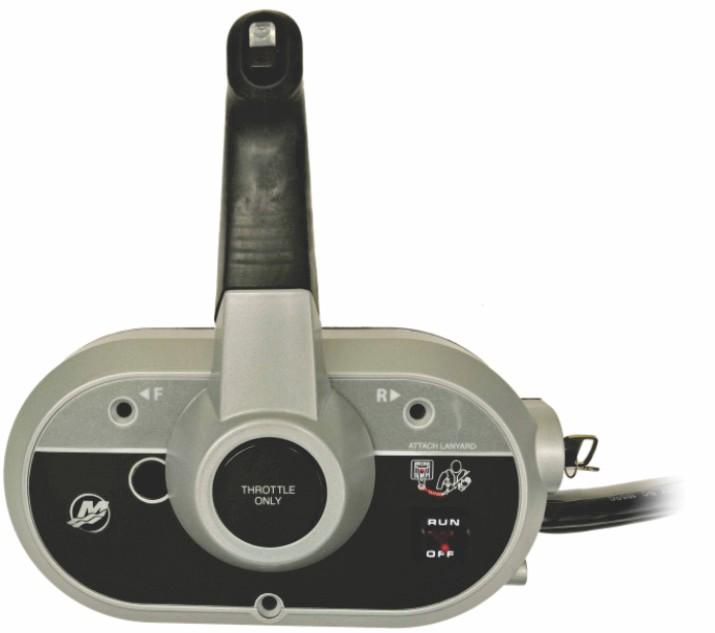

36 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Λειτουργίες τηλεχειριστηρίου Το σκάφος σας μπορεί να διαθέτει ένα από τα τηλεχειριστήρια της Mercury Precision ή της Quicksilver που φαίνονται παρακάτω. Αν το σκάφος σας δεν διαθέτει κανένα από τα τηλεχειριστήρια αυτά, συμβουλευτείτε τον αντιπρόσωπό σας για την περιγραφή των λειτουργιών και χρήσεων του τηλεχειριστηρίου σας. b c d c c b - c - d - Διακόπτης συστήματος ρύθμισης ανύψωσης/κλίσης (trim/tilt) - Ανατρέξτε στην ενότητα Ηλεκτρικό σύστημα ρύθμισης ανύψωσης/κλίσης (power trim & tilt) Διακόπτης μίζας - OFF, ON, START (κλειστό, ανοικτό, εκκίνηση) Κουμπί μόνο για το γκάζι - Ανατρέξτε στην ενότηταλειτουργία - Εκκίνηση του κινητήρα Διακόπτης ασφαλείας με αναδέτη Προειδοποιητικό σύστημα ΣΉΜΑΤΑ ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΉΣ ΚΌΡΝΑΣ Όταν ο διακόπτης μίζας είναι στη θέση "ON" (ανοικτό), η κόρνα ενεργοποιείται δοκιμαστικά για μια στιγμή για να επισημάνει ότι λειτουργεί κανονικά. Υπάρχουν δύο είδη προειδοποιητικής κόρνας για να ενημερωθεί ο χειριστής για την ύπαρξη προβλήματος εντός του συστήματος λειτουργίας του κινητήρα. 1. Συνεχής οξύς ήχος (μπιπ) έξι δευτερολέπτων: Δηλώνει μια κρίσιμη κατάσταση στον κινητήρα. Ανάλογα με την κατάσταση, ενδέχεται να ενεργοποιηθεί το σύστημα προστασίας κινητήρα Gurdin, για να προστατεύσει τον κινητήρα περιορίζοντας την ισχύ του. Θα πρέπει να επιστρέψετε αμέσως σε λιμάνι και να επικοινωνήσετε με τον αντιπρόσωπο σέρβις. 2. Διακοπτόμενοι, μικρής διάρκειας οξείς ήχοι (μπιπ) για έξι δευτερόλεπτα: Δηλώνει μια μη κρίσιμη κατάσταση στον κινητήρα. Αυτή η κατάσταση δεν απαιτεί άμεση προσοχή. Μπορείτε να συνεχίσετε να χρησιμοποιείτε το σκάφος σας, όμως, ανάλογα με τη φύση του προβλήματος, η ισχύς του κινητήρα μπορεί να περιοριστεί από το σύστημα προστασίας κινητήρα Gurdin (ανατρέξτε στοσύστημα προστασίας κινητήρα Gurdin παρακάτω) για να προστατεύσετε τον κινητήρα. Θα πρέπει να επικοινωνήσετε με τον αντιπρόσωπο σέρβις με την πρώτη ευκαιρία που θα σας δοθεί. Είναι σημαντικό να έχετε υπόψη σας ότι σε οποιαδήποτε από τις δύο παραπάνω περιπτώσεις, η κόρνα ηχεί μόνο μια φόρα. Αν σβήσετε τον κινητήρα και τον βάλετε πάλι εμπρός, η κόρνα θα ηχήσει πάλι, μια φορά, αν η βλάβη εξακολουθεί να παραμένει. Για την οπτική εμφάνιση των συγκεκριμένων λειτουργιών του κινητήρα και για πρόσθετα δεδομένα κινητήρα, ανατρέξτε στις πληροφορίες για τοπροϊόν SmrtCrft που ακολουθούν. Μερικές από τις μη κρίσιμες καταστάσεις που δηλώνονται από τους διακοπτόμενους, μικρής διάρκειας οξείς ήχους (μπιπ) για έξι δευτερόλεπτα, μπορούν να διορθωθούν από το χειριστή. Οι καταστάσεις που μπορούν να διορθωθούν από το χειριστή, είναι οι εξής: 26 ell

37 Νερό στο φίλτρο καυσίμου που είναι τοποθετημένο στον κινητήρα. Ανατρέξτε στην ενότητασυντήρηση Φίλτρο καυσίμου διαχωρισμού νερού. Πρόβλημα συστήματος ψύξης (πίεση νερού ή θερμοκρασία κινητήρα) Σβήστε τον κινητήρα και ελέγξτε τις οπές εισαγωγής νερού στην κάτω μονάδα για απόφραξη. Χαμηλή στάθμη λαδιού κινητήρα. Ανατρέξτε στην ενότητακαύσιμο και λάδι - Έλεγχος και συμπλήρωση λαδιού κινητήρα. ΣΎΣΤΗΜΑ ΠΡΟΣΤΑΣΊΑΣ ΚΙΝΗΤΉΡΑ GUARDIAN Το σύστημα προστασίας κινητήρα Gurdin παρακολουθεί τους αισθητήρες σημαντικών λειτουργιών του κινητήρα για τυχόν πρώιμες ενδείξεις προβλημάτων. Το σύστημα προστασίας κινητήρα Gurdin λειτουργεί κάθε φορά που λειτουργεί ο κινητήρας, οπότε δεν χρειάζεται να ανησυχείτε για το αν υπάρχει προστασία ή όχι. To σύστημα ανταποκρίνεται στο πρόβλημα ενεργοποιώντας την προειδοποιητική κόρνα για έξι δευτερόλεπτα ή/και μειώνοντας την ισχύ του κινητήρα προκείμενου να προστατευτεί ο κινητήρας. Aν έχει ενεργοποιηθεί το σύστημα προστασίας κινητήρα Gurdin, μειώστε τις στροφές του κινητήρα. Θα πρέπει να αναγνωρίσετε και να διορθώσετε το πρόβλημα. Πριν λειτουργήσετε τον κινητήρα σε μεγαλύτερες ταχύτητες, πρέπει να γίνει επαναφορά του συστήματος προστασίας κινητήρα. Η επαναφορά του συστήματος προστασίας κινητήρα Gurdin γίνεται με τη μετακίνηση του μοχλού γκαζιού προς τα πίσω στη θέση ρελαντί. Εάν ο σύστημα προστασίας κινητήρα Gurdin κρίνει ότι η επαναφορά δεν έλυσε το πρόβλημα, το σύστημα Gurdin θα παραμείνει ενεργό και το γκάζι θα είναι περιορισμένο. Το πρόβλημα θα πρέπει να εντοπιστεί και να επανορθωθεί προτού το σύστημα κινητήρα Gurdin αφήσει τον κινητήρα να φτάσει στις κανονικές στροφές λειτουργίας του. ΌΡΙΟ ΥΠΕΡΒΟΛΙΚΆ ΥΨΗΛΏΝ ΣΤΡΟΦΏΝ Το όριο στροφών υπερβολικής ταχύτητας ρυθμίζεται σε ΣΑΛ πάνω από το εύρος λειτουργίας. Στην περίπτωση που ο κινητήρας λειτουργεί σε ΣΑΛ μεγαλύτερες ή ίσες με το όριο υπερβολικής ταχύτητας, η PCM δεν επιτρέπει στον κινητήρα να διατηρήσει την ισχύ που έχει ζητήσει ο χειριστής. Ανατρέξτε στην ενότηταπροδιαγραφές για να προσδιορίσετε το όριο ΣΑΛ του κινητήρα. Με την επίτευξη της αρχής του ορίου στροφών, το σύστημα προστασίας κινητήρα Gurdin θα διακόψει την ανάφλεξη σε συγκεκριμένους κυλίνδρους. Εάν ο χειριστής δεν μειώσει τις στροφές του κινητήρα, το σύστημα Gurdin θα διακόψει την ανάφλεξη σε όλους τους κυλίνδρους. Δεν υπάρχει ηχητική προειδοποίηση όταν το όριο υπερβολικής ταχύτητας του Gurdin είναι ενεργό. Για να επαναφέρετε την προστασία του συστήματος Gurdin: 1. Μειώστε τελείως το γκάζι για τρία δευτερόλεπτα. 2. Ενεργοποιήστε το γκάζι. Εάν ο κινητήρας δεν ανταποκρίνεται, επαναλάβετε το βήμα ένα. ΠΡΟΪΌΝ SMARTCRAFT ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Μπορείτε να αγοράσετε το σετ οργάνων του συστήματος SmrtCrft της Mercury για την παρούσα εξωλέμβια. Ορισμένες από τις λειτουργίες που εμφανίζει αυτό το σετ οργάνων είναι οι στροφές κινητήρα, η θερμοκρασία ψυκτικού υγρού, η πίεση λαδιού, η πίεση νερού, η τάση της μπαταρίας, η κατανάλωση καυσίμου και οι ώρες λειτουργίας του κινητήρα. Το σετ οργάνων του συστήματος SmrtCrft βοηθά επίσης στη διάγνωση με το σύστημα προστασίας κινητήρα. Το σετ οργάνων του συστήματος SmrtCrft εμφανίζει σημαντικά δεδομένα κινητήρα που προκαλούν συναγερμό καθώς και πιθανά προβλήματα. ell 27

38 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Υδραυλικό σύστημα ρύθμισης ανύψωσης/κλίσης (power trim & tilt) ΗΛΕΚΤΡΙΚΌ ΣΎΣΤΗΜΑ ΡΎΘΜΙΣΗΣ ΑΝΎΨΩΣΗΣ/ΚΛΊΣΗΣ (POWER TRIM & TILT) Η εξωλέμβια έχει ένα χειριστήριο ρύθμισης ανύψωσης/κλίσης που ονομάζεται Power Trim. Tο χειριστήριο αυτό επιτρέπει στο χειριστή να ρυθμίζει εύκολα τη θέση της εξωλέμβιας, πατώντας το διακόπτη τριμαρίσματος (trim). Η μετακίνηση της εξωλέμβιας πιο κοντά στον καθρέφτη του σκάφους ονομάζεται τριμάρισμα προς τα μέσα ή προς τα κάτω. Η μετακίνηση της εξωλέμβιας πιο μακριά από τον καθρέφτη του σκάφους ονομάζεται τριμάρισμα προς τα έξω ή προς τα πάνω. Ο όρος τριμάρισμα αναφέρεται γενικά στη ρύθμιση της γωνίας της εξωλέμβιας στην περιοχή των πρώτων 20 της διαδρομής της. Αυτή είναι η περιοχή που χρησιμοποιείται όταν το σκάφος πλανάρει. Ο όρος ''κλίση'' χρησιμοποιείται γενικά όταν γίνεται περαιτέρω ανύψωση της εξωλέμβιας έξω από το νερό. Με τον κινητήρα σβηστό, και το διακόπτη της μίζας στη θέση "ΟΝ" μπορείτε να γείρετε την εξωλέμβια έξω από το νερό. Σε χαμηλό ρελαντί, μπορείτε επίσης να γείρετε την εξωλέμβια προς τα πάνω, πέρα από την περιοχή τριμαρίσματος προκειμένου, για παράδειγμα, να λειτουργήσετε το σκάφος σε ρηχά νερά. UP DN b c b - c - Διακόπτης ανύψωσης (Trim) Κλίμακα κλίσης Εύρος τριμαρίσματος ΛΕΙΤΟΥΡΓΊΑ ΤΟΥ ΗΛΕΚΤΡΙΚΟΎ ΣΥΣΤΉΜΑΤΟΣ ΡΎΘΜΙΣΗΣ ΑΝΎΨΩΣΗΣ (POWER TRIM) Στα περισσότερα σκάφη, η λειτουργία στο ενδιάμεσο της περιοχής τριμαρίσματος αποδίδει ικανοποιητικά αποτελέσματα. Ωστόσο, υπάρχουν φορές που μπορείτε να επιλέξετε να τριμάρετε την εξωλέμβια τελείως προς τα μέσα ή έξω ώστε να εκμεταλλευτείτε πλήρως τη δυνατότητα τριμαρίσματος. Μαζί με τη βελτίωση των επιδόσεων αυξάνεται και η ευθύνη του χειριστή, η οποία έγκειται στο να γνωρίζει τους ενδεχόμενους κινδύνους που μπορεί να προκύψουν όσον αφορά στον έλεγχο του σκάφους. Ο πιο σημαντικός κίνδυνος που σχετίζεται με τον έλεγχο του σκάφους είναι η ροπή ή η έλξη που γίνεται αισθητή στο τιμόνι ή στη λαγουδέρα. Aυτή η ροπή διεύθυνσης οφείλεται στο τριμάρισμα της εξωλέμβιας έτσι ώστε ο άξονας της προπέλας να μην είναι παράλληλος με την επιφάνεια του νερού.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Όταν η εξωλέμβια έχει ρυθμιστεί σε τριμάρισμα προς τα μέσα ή έξω πέρα από μια ουδέτερη θέση πηδαλιουχίας, μπορεί να προκληθεί έλξη του τιμονιού ή της λαγουδέρας προς τη μία ή την άλλη κατεύθυνση, με αποτέλεσμα την απώλεια του ελέγχου. Σε περίπτωση τριμαρίσματος της εξωλέμβιας πέρα από μια ουδέτερη θέση πηδαλιουχίας, διατηρήστε τον έλεγχο του σκάφους. Μελετήστε προσεκτικά τα παρακάτω. 28 ell

39 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ 1. Το τριμάρισμα προς τα μέσα ή κάτω μπορεί να έχει ως αποτέλεσμα τα εξής: Κατεβάζει την πλώρη Προκαλεί γρηγορότερο πλανάρισμα, ιδιαίτερα για σκάφος με βαρύ φορτίο ή βαριά πρύμνη Γενικά, βελτιώνει την πλεύση σε κύματα. Αυξάνει τη ροπή διεύθυνσης ή την έλξη προς τα δεξιά (όταν χρησιμοποιείται η συνήθης δεξιόστροφη προπέλα) Όταν η γωνία ρύθμισης είναι υπερβολικά μικρή, η πλώρη ορισμένων σκαφών μπορεί να χαμηλώσει σε σημείο που το σκάφος να κινείται με την πλώρη μέσα στο νερό ενώ πλανάρει. Αυτό μπορεί να προκαλέσει απροσδόκητη στροφή προς τη μια ή την άλλη κατεύθυνση (το φαινόμενο αυτό ονομάζεται πηδαλιουχία με την πλώρη ή υπερστροφή), αν επιχειρήσετε να στρίψετε ή συναντήσετε μεγάλο κύμα. 2. Το τριμάρισμα προς τα έξω ή προς τα πάνω μπορεί να έχει ως αποτέλεσμα τα εξής: Σηκώνει την πλώρη υψηλότερα έξω από το νερό Γενικά, αυξάνει την τελική ταχύτητα Αυξάνει την απόσταση από βυθισμένα αντικείμενα ή ρηχό βυθό. Αυξάνει τη ροπή διεύθυνσης ή την έλξη προς τα αριστερά σε κανονικό ύψος εγκατάστασης (όταν χρησιμοποιείται η συνήθης δεξιόστροφη προπέλα) Όταν η γωνία ρύθμισης είναι υπερβολικά μεγάλη, μπορεί να προκληθεί πρόνευση (αναπήδηση) του σκάφους ή αερισμός της προπέλας Προκαλεί υπερθέρμανση του κινητήρα αν οι οπές της εισαγωγής νερού ψύξης είναι πάνω από την ίσαλο γραμμή ΛΕΙΤΟΥΡΓΊΑ ΤΟΥ ΜΗΧΑΝΙΣΜΟΎ ΚΛΊΣΗΣ Για να γείρετε την εξωλέμβια, σβήστε τον κινητήρα και πατήστε το διακόπτη ρύθμισης ανύψωσης/κλίσης (trim/ tilt) ή το βοηθητικό διακόπτη κλίσης στην πάνω θέση. Η εξωλέμβια θα αρχίσει να ανυψώνεται έως ότου αφήσετε το διακόπτη ή έως ότου φτάσει στη θέση μέγιστης κλίσης. 1. Συμπλέξτε το μοχλό στήριξης κλίσης περιστρέφοντας το διακόπτη για να ανέβει προς τα πάνω ο μοχλός στήριξης. 2. Κατεβάστε την εξωλέμβια ώστε να ακουμπήσει στο μοχλό στήριξης ανύψωσης. 3. Αποσυμπλέξτε το μοχλό στήριξης κλίσης σηκώνοντας την εξωλέμβια από το μοχλό στήριξης και περιστρέφοντας το μοχλό κάτω. Κατεβάστε την εξωλέμβια. - b - Μοχλός στήριξης κλίσης Σφαιρική λαβή b ΧΕΙΡΟΚΊΝΗΤΗ ΚΛΊΣΗ Αν δεν μπορείτε να γείρετε την εξωλέμβια με το διακόπτη υποβοήθησης εξισορρόπησης/κλίσης, μπορείτε να γείρετε την εξωλέμβια με το χέρι. ΣΗΜΕΙΩΣΗ: Πριν λειτουργήσετε την εξωλέμβια, πρέπει να σφίξετε τη βαλβίδα απελευθέρωσης χειροκίνητης κλίσης προκειμένου να αποφευχθεί η ανύψωση της εξωλέμβιας όταν αυτή λειτουργεί στο ανάποδα (με την όπισθεν). ell 29

40 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Γυρίστε τη βαλβίδα απελευθέρωσης χειροκίνητης κλίσης τρεις στροφές αριστερά. Η ενέργεια αυτή επιτρέπει την χειροκίνητη κλίση της εξωλέμβιας. Γείρετε την εξωλέμβια στην επιθυμητή θέση και σφίξτε τη βαλβίδα απελευθέρωσης χειροκίνητης κλίσης ΒΟΗΘΗΤΙΚΌΣ ΔΙΑΚΌΠΤΗΣ ΚΛΊΣΗΣ Αυτός ο διακόπτης μπορεί να χρησιμοποιηθεί για να γείρετε την εξωλέμβια προς τα πάνω ή προς τα κάτω χρησιμοποιώντας το ηλεκτρικό σύστημα ρύθμισης ανύψωσης (power trim). - Βοηθητικός διακόπτης κλίσης ΛΕΙΤΟΥΡΓΊΑ ΣΕ ΡΗΧΆ ΝΕΡΆ Όταν λειτουργείτε το σκάφος σε ρηχά νερά, μπορείτε να γείρετε την εξωλέμβια πέρα από τη μέγιστη περιοχή εξισορρόπησης ώστε αυτή να μην κτυπήσει στο βυθό. ΕΙΔΟΠΟΙΗΣΗ Η λειτουργία του κινητήρα με την εξωλέμβια στο εύρος κλίσης, μπορεί να προκαλέσει βλάβη στον κινητήρα ή στον καθρέφτη. Εάν ο κινητήρας λειτουργεί στο εύρος κλίσης, π.χ. σε αβαθή νερά, μην ξεπερνάτε τις 2000 ΣΑΛ. 1. Μειώστε τις στροφές του κινητήρα κάτω από τις 2000 σ.α.λ. 2. Γείρετε την εξωλέμβια προς τα πάνω. Βεβαιωθείτε ότι όλες οι οπές της εισαγωγής νερού ψύξης παραμένουν βυθισμένες ανά πάσα στιγμή. 3. Λειτουργήστε τον κινητήρα σε χαμηλές στροφές μόνο. Η εξωλέμβια θα παραμείνει στην επιλεγμένη θέση κλίσης, αλλά οι στροφές του κινητήρα θα είναι περιορισμένες. 30 ell

41 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Ροπή διεύθυνσης της προπέλας Ρύθμιση αντιτίμονου Η ροπή διεύθυνσης της προπέλας ενδέχεται να προκαλέσει την έλξη του σκάφους προς τη μια κατεύθυνση. Η ροπή διεύθυνσης εμφανίζεται συνήθως σε ταχύτητες πλαναρίσματος ή πάνω από αυτές. Η υψηλότερη ταχύτητα προκαλεί υψηλότερα φορτία ροπής διεύθυνσης. Το αντιτίμονο μπορεί σε πολλές περιπτώσεις να αντισταθμίσει την κανονική ροπή διεύθυνσης και μπορεί να ρυθμιστεί εντός ορίων έτσι ώστε να μειωθεί η τυχόν άνιση προσπάθεια κατά την πηδαλιουχία ΣΗΜΕΙΩΣΗ: Η ρύθμιση του αντιτίμονου δεν θα έχει ουσιαστική επίδραση στη μείωση της ροπής διεύθυνσης αν η εξωλέμβια έχει τοποθετηθεί με την πλάκα αποφυγής αερισμού περίπου 50 mm (2 in.) ή περισσότερο πάνω από τον πυθμένα του σκάφους. ΡΎΘΜΙΣΗ ΑΝΤΙΤΊΜΟΝΟΥ Λειτουργήστε το σκάφος σας με κανονική ταχύτητα αυτόματης πλεύσης (cruise) και κανονική θέση τριμαρίσματος. Στρίψτε το σκάφος αριστερά και δεξιά και παρατηρήστε προς ποια κατεύθυνση στρίβει πιο εύκολα. Αν χρειάζεται ρύθμιση, χαλαρώστε το συνδετικό τεμάχιο του αντιτίμονου και κάντε μικρορυθμίσεις ανά μια φορά. Αν το σκάφος στρίβει πιο εύκολα προς τα αριστερά, μετακινήστε το οπίσθιο άκρο του αντιτίμονου προς τα αριστερά. Αν το σκάφος στρίβει πιο εύκολα προς τα δεξιά, μετακινήστε το οπίσθιο άκρο του αντιτίμονου προς τα δεξιά. Σφίξτε το συνδετικό τεμάχιο και κάντε δοκιμή. ell 31

42 ΛΕΙΤΟΥΡΓΊΑ Σημαντική καθημερινή επιθεώρηση πριν από κάθε χρήση Ένας εξωλέμβιος κινητήρας τοποθετημένος στο σκάφος θα πρέπει να υπόκειται σε επιθεώρηση και έλεγχο των εξαρτημάτων στερέωσής του για να εξασφαλιστεί ότι αυτά δεν έχουν λασκάρει. Ένα ταμπελάκι επάνω στο μπρακέτο του καθρέφτη υπενθυμίζει στον κάτοχο να ελέγχει τα συνδετικά τεμάχια με τα οποία στερεώνεται η εξωλέμβια στον καθρέφτη πριν από κάθε χρήση Ταμπελάκι στο μπρακέτο του καθρέφτη Λίστα ελέγχου πριν από την εκκίνηση Ο χειριστής γνωρίζει τις διαδικασίες ασφαλούς ναυσιπλοΐας, λειτουργίας και πηδαλιουχίας του σκάφους. Ατομική συσκευή επίπλευσης κατάλληλου μεγέθους για κάθε άτομο που επιβαίνει στο σκάφος σας στην οποία πρέπει να υπάρχει ταχεία και εύκολη πρόσβαση (το επιβάλλει ο νόμος). Κυκλικό σωσίβιο ή μαξιλάρι αφρού σχεδιασμένα για ρίψη σε άτομο που είναι στο νερό. Γνώση της μέγιστης χωρητικότητας φορτίου του σκάφους σας. Συμβουλευτείτε την πινακίδα χωρητικότητας του σκάφους. Επαρκής προμήθεια καυσίμου. Διευθέτηση των επιβατών και του φορτίου του σκάφους με τέτοιο τρόπο ώστε το βάρος να κατανέμεται ομοιόμορφα και ο κάθε επιβάτης να κάθεται σε κατάλληλο κάθισμα. Ενημερώστε κάποιον σχετικά με τον προορισμό σας και το πότε προβλέπεται να επιστρέψετε. Είναι παράνομο να οδηγείτε σκάφος υπό την επήρεια αλκοόλ ή ναρκωτικών. Μάθετε τα νερά και την περιοχή όπου θα οδηγήσετε το σκάφος. Ενημερωθείτε σχετικά με την παλίρροια, τα ρεύματα, τους αμμώδεις ύφαλους, τα βράχια και άλλους κινδύνους. Διενεργήστε τους ελέγχους που αναφέρονται στο κεφάλαιο"συντήρηση", ενότητα "Πρόγραμμα επιθεώρησης και συντήρησης". Λειτουργία σε θερμοκρασία κάτω από 0 C Όταν χρησιμοποιείτε την εξωλέμβιά σας ή την έχετε αγκυροβολημένη σε θερμοκρασία κάτω από 0 C ή ελαφρώς μεγαλύτερη, διατηρείτε πάντα την εξωλέμβια γερμένη προς τα κάτω έτσι ώστε το κιβώτιο ταχυτήτων να είναι βυθισμένο στο νερό. Με τον τρόπο αυτό αποφεύγεται το πάγωμα του νερού που έχει παγιδευτεί στο κιβώτιο ταχυτήτων και η πρόκληση ενδεχόμενης ζημιάς στην αντλία νερού και τα υπόλοιπα εξαρτήματα. Αν υπάρχει πιθανότητα σχηματισμού πάγου στο νερό, πρέπει να βγάλετε την εξωλέμβια και να κάνετε πλήρη αποστράγγιση του νερού. Εάν σχηματιστεί πάγος στη στάθμη νερού εντός του περιβλήματος του άξονα μετάδοσης κίνησης της εξωλέμβιας, η ροή του νερού προς τον κινητήρα θα αποφραχτεί με αποτέλεσμα να προκληθεί πιθανή ζημιά. 32 ell

43 Λειτουργία σε αλμυρό ή ρυπασμένο νερό Συνιστούμε να ξεπλένετε τις εσωτερικές διόδους νερού της εξωλέμβιας με γλυκό νερό μετά από κάθε χρήση σε αλμυρά ή μολυσμένα νερά. Με τον τρόπο αυτό αποφεύγεται η απόφραξη των διόδων νερού από τα συσσωρευμένα ιζήματα. Ανατρέξτε στην ενότητασυντήρηση - Ξέπλυμα του συστήματος ψύξης. Αν το σκάφος σας είναι αγκυροβολημένο στο νερό, η εξωλέμβια πρέπει να είναι πάντα γερμένη με τέτοιο τρόπο ώστε το κιβώτιο ταχυτήτων να είναι τελείως έξω από το νερό (εκτός αν η θερμοκρασία είναι κάτω από 0 C) όταν δεν χρησιμοποιείται. Πλένετε το εξωτερικό μέρος της εξωλέμβιας και ξεπλένετε το στόμιο εξαγωγής της προπέλας και το κιβώτιο ταχυτήτων με γλυκό νερό μετά από κάθε χρήση. Κάθε μήνα, ψεκάστε τις εξωτερικές μεταλλικές επιφάνειες με αντιδιαβρωτικό της Mercury Precision ή της Quicksilver. Μην ψεκάζετε τα ανόδια έλεγχου διάβρωσης διότι αυτό ελαττώνει την αποτελεσματικότητα των ανοδίων. Λειτουργία σε μεγάλο υψόμετρο Κατά τη λειτουργία του κινητήρα σε μεγάλο υψόμετρο, διενεργείται αυτόματη αντιστάθμιση του κινητήρα. Η προπέλα διαφορετικού βήματος μπορεί να μειώσει, εν μέρει, τη φυσιολογική απώλεια απόδοσης που προκαλείται λόγω της μείωσης του οξυγόνου στον ατμοσφαιρικό αέρα. Συμβουλευτείτε τον αντιπρόσωπό σας. Συνέπειες του υψόμετρου και του καιρού στην απόδοση Οι παρακάτω συνθήκες συντελούν στη μείωση της απόδοσης του κινητήρα και δε μπορούν να αντισταθμιστούν από το καύσιμο του κινητήρα ή τα συστήματα ηλεκτρονικής διαχείρισης: Υψόμετρα πάνω από τη στάθμη της θάλασσας Υψηλή θερμοκρασία Χαμηλή βαρομετρική πίεση Υψηλή υγρασία Οι παραπάνω συνθήκες επιφέρουν την ελάττωση της πυκνότητας του αέρα που δέχεται ο κινητήρας, η οποία με τη σειρά της μειώνει τα εξής: Πίεση υπερπλήρωσης σε κινητήρες με σύστημα υπερπλήρωσης Την ιπποδύναμη και τη ροπή σε όλο το εύρος ΣΑΛ Pek RPM (Mέγιστες ΣΑΛ) Τη συμπίεση κατά την περιστροφή ΠΑΡΑΔΕΙΓΜΑ: Ένας κινητήρας που λειτουργεί σε υψόμετρο ποδών θα παρουσιάζει απώλεια ισχύος άνω του 30% ενώ η απώλεια ισχύος σε μία θερμή και υγρή ημέρα μπορεί να φτάσει και το 14%. Αυτές οι απώλειες ισχύουν για ατμοσφαιρικούς κινητήρες και κινητήρες με υπερπλήρωση. Αντιστάθμιση συνθηκών που μειώνουν την ισχύ: Επιλέξτε χαμηλότερο βήμα προπέλας. Αλλάξτε σχέση μετάδοσης. Μέρος της απόδοσης του σκάφους μπορεί να ανακτηθεί με την επιλογή χαμηλότερου βήματος προπέλας, αλλά η απόδοση του κινητήρα θα παραμείνει πεσμένη. Σε ορισμένες περιπτώσεις, η μείωση της σχέσης μετάδοσης ενδέχεται να είναι πιο επωφελής. Για βέλτιστη απόδοση του κινητήρα, ο κινητήρας να έχει την κατάλληλη προπέλα για να μπορεί να λειτουργήσει στις ανώτατες (ή σχεδόν στις ανώτατες) στροφές του συνιστώμενου εύρους σ.α.λ. με τέρμα γκάζι και κανονικό φορτίο σκάφους. Άλλα πλεονεκτήματα που έχει η αλλαγή του βήματος προπέλας ή της σχέσης μετάδοσης: Μειώνει την πιθανότητα εκτόνωσης ΛΕΙΤΟΥΡΓΊΑ Βελτιώνει συνολικά την αξιοπιστία και την αντοχή του κινητήρα ell 33

44 ΛΕΙΤΟΥΡΓΊΑ Ρύθμιση της γωνίας τριμαρίσματος κατά τη λειτουργία του κινητήρα στο ρελαντί b - b - Οπή ανακούφισης υπερπίεσης βυθισμένη (λάθος) Οπή ανακούφισης υπερπίεσης πάνω από την ίσαλο γραμμή (σωστό) Λειτουργία σε ρηχά νερά Όταν λειτουργείτε το σκάφος σε ρηχά νερά, μπορείτε να γείρετε την εξωλέμβια πέρα από τη μέγιστη περιοχή εξισορρόπησης ώστε αυτή να μην κτυπήσει στο βυθό. ΕΙΔΟΠΟΙΗΣΗ Η λειτουργία του κινητήρα με την εξωλέμβια στο εύρος κλίσης, μπορεί να προκαλέσει βλάβη στον κινητήρα ή στον καθρέφτη. Εάν ο κινητήρας λειτουργεί στο εύρος κλίσης, π.χ. σε αβαθή νερά, μην ξεπερνάτε τις 2000 ΣΑΛ. 1. Μειώστε τις στροφές του κινητήρα κάτω από τις 2000 σ.α.λ. 2. Γείρετε την εξωλέμβια προς τα πάνω. Βεβαιωθείτε ότι όλες οι οπές της εισαγωγής νερού ψύξης παραμένουν βυθισμένες ανά πάσα στιγμή. 3. Λειτουργήστε τον κινητήρα σε χαμηλές στροφές μόνο. Η εξωλέμβια θα παραμείνει στην επιλεγμένη θέση κλίσης, αλλά οι στροφές του κινητήρα θα είναι περιορισμένες. Διαδικασία στρωσίματος κινητήρα ΣΗΜΑΝΤΙΚΟ: Αν δεν ακολουθήσετε τις διαδικασίες στρωσίματος κινητήρα, μπορεί να προκληθεί κακή απόδοση καθ' όλη τη διάρκεια ζωής του κινητήρα, καθώς και ζημιά σε αυτόν. Ακολουθείτε πάντα τις διαδικασίες στρωσίματος. 1. Κατά τις δύο πρώτες ώρες λειτουργίας, λειτουργήστε τον κινητήρα σε διάφορες θέσεις γκαζιού έως τις 4500 σ.α.λ. ή σε 3/4 γκάζι και, καθ όλο αυτό το χρονικό διάστημα, λειτουργήστε τον κινητήρα σε τέρμα γκάζι επί περίπου ένα λεπτό ανά δεκάλεπτο. 2. Κατά τις επόμενες οκτώ ώρες λειτουργίας, μην τον λειτουργείτε συνεχώς σε τέρμα γκάζι για περισσότερο από πέντε λεπτά κάθε φορά. Εκκίνηση του κινητήρα Πριν ξεκινήσετε, διαβάστε τα εξής: Λίστα ελέγχου πριν από την εκκίνησηκαι Διαδικασία στρωσίματος κινητήρα σε αυτήν την ενότητα. ΕΙΔΟΠΟΙΗΣΗ Αν δεν υπάρχει αρκετό νερό ψύξης, ο κινητήρας, η αντλία νερού και άλλα εξαρτήματα θα υπερθερμανθούν και θα υποστούν ζημιές. Φροντίστε για την παροχή επαρκούς ποσότητας νερού στις εισαγωγές νερού κατά τη διάρκεια της λειτουργίας. 34 ell

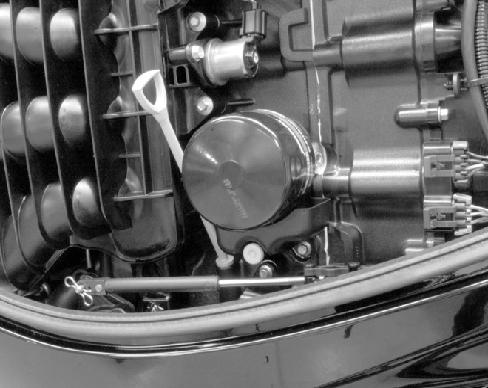

45 1. Ελέγξτε τη στάθμη λαδιού του κινητήρα. ΛΕΙΤΟΥΡΓΊΑ Βεβαιωθείτε ότι η εισαγωγή νερού ψύξης είναι βυθισμένη Ανοίξτε τη βίδα αερισμού του ρεζερβουάρ (στο πώμα πλήρωσης), για τα ρεζερβουάρ με χειροκίνητο αερισμό Θέστε το διακόπτη σβησίματος με αναδέτη στη θέση RUN (λειτουργία). Ανατρέξτε στην ενότητα Γενικές πληροφορίες - Διακόπτης σβησίματος με αναδέτη ell 35

46 ΛΕΙΤΟΥΡΓΊΑ 5. Βάλτε το μοχλό ταχυτήτων της εξωλέμβιας στη νεκρά (N). N Εκκίνηση με το διακόπτη μίζας - Γυρίστε το κλειδί της μίζας στη θέση START (εκκίνηση) και αφήστε το. Το ηλεκτρονικό σύστημα εκκίνησης θα περιστρέψει αυτόματα τον κινητήρα για την εκκίνηση. Αν ο κινητήρας δεν πάρει εμπρός, ο κινητήρας θα σταματήσει να περιστρέφεται. Γυρίστε και πάλι το κλειδί της μίζας στη θέση START (εκκίνηση) και κρατήστε το στη θέση αυτή μέχρι να πάρει εμπρός ο κινητήρας. ΣΗΜΕΙΩΣΗ: Για την αρχική εκκίνηση ενός νέου κινητήρα ή για έναν κινητήρα που έχει μείνει ή εκκενωθεί από καύσιμο, το σύστημα καυσίμου πρέπει να γεμίσει με τον ακόλουθο τρόπο: Γυρίστε το διακόπτη μίζας στη θέση ON (ανοικτό) για περίπου πέντε δευτερόλεπτα. Γυρίστε το κλειδί στη θέση START και αφήστε το, ο κινητήρας θα μιζάρει για διάστημα μέχρι οκτώ δευτερολέπτων. Ο κινητήρας μπορεί να πάρει εμπρός, να λειτουργήσει ακανόνιστα και να σβήσει κατά την πλήρωση του συστήματος. Επαναλάβετε αυτή τη διαδικασία εκκίνησης μέχρι να παραμείνει σε λειτουργία ο κινητήρας. Αφήστε τη μίζα να κρυώσει για δευτερόλεπτα από τη μία προσπάθεια εκκίνησης μέχρι την άλλη Αφού πάρει εμπρός ο κινητήρας, ελέγξτε αν υπάρχει σταθερή ροή νερού από την οπή του δείκτη αντλίας νερού. ΣΗΜΑΝΤΙΚΟ: Αν δεν βγαίνει νερό από την οπή του δείκτη αντλίας νερού, σβήστε τον κινητήρα και ελέγξτε μήπως είναι αποφραγμένη η εισαγωγή νερού ψύξης. Η μη ύπαρξη απόφραξης μπορεί να σημαίνει ότι υπάρχει βλάβη στην αντλία νερού ή απόφραξη του συστήματος ψύξης. Οι συνθήκες αυτές θα προκαλέσουν υπερθέρμανση του κινητήρα. Ζητήστε από τον αντιπρόσωπό σας να ελέγξει την εξωλέμβια. Η λειτουργία του κινητήρα ενώ αυτός παρουσιάζει υπερθέρμανση προκαλεί ζημιά στον κινητήρα. 36 ell

47 ΛΕΙΤΟΥΡΓΊΑ 8. Εάν ο κινητήρας δεν παίρνει εμπρός, πατήστε μέσα το κουμπί μόνο για γκάζι και προωθήστε ελαφρά τη λαβή του χειριστηρίου για να ανοίξει το γκάζι. Μιζάρετε τον κινητήρα και να είστε έτοιμοι να κόψετε αμέσως το γκάζι αφού πάρει εμπρός ο κινητήρας. N ΖΈΣΤΑΜΑ ΤΟΥ ΚΙΝΗΤΉΡΑ Πριν αρχίσετε τη λειτουργία, αφήστε τον κινητήρα να ζεσταθεί στο ρελαντί για τρία λεπτά. Αλλαγή ταχυτήτων ΣΗΜΑΝΤΙΚΟ: Τηρήστε τα παρακάτω: Ποτέ μην βάζετε ή βγάζετε ταχύτητα στην εξωλέμβια αν οι στροφές του κινητήρα δεν είναι στο ρελαντί. Η αλλαγή ταχύτητας σε στροφές υψηλότερες από τις στροφές του ρελαντί κινητήρα ενδέχεται να προκαλέσει ζημιά στο κιβώτιο ταχυτήτων. Μη βάζετε ποτέ το μοχλό ταχυτήτων της εξωλέμβιας στο ανάποδα (όπισθεν) όταν η κίνηση του σκάφους προς τα εμπρός είναι μεγαλύτερη από την ταχύτητα πλεύσης χωρίς κύμα. Η επιλογή του ανάποδα σε υψηλότερες ταχύτητες σκάφους μπορεί να προκαλέσει σβήσιμο του κινητήρα και, σε μερικές περιπτώσεις, αυτό μπορεί να προκαλέσει την είσοδο νερού στους κυλίνδρους, προκαλώντας σοβαρή ζημιά στον κινητήρα. Μη βάζετε ποτέ το μοχλό ταχυτήτων της εξωλέμβιας στο ανάποδα (όπισθεν) όταν ο κινητήρας δεν λειτουργεί. Ενδέχεται να προκληθεί ζημιά στο βραχίονα αλλαγής ταχυτήτων. Η εξωλέμβια έχει τρεις θέσεις αλλαγής ταχυτήτων: Πρόσω (F), Νεκρά (N) και Ανάποδα (R). Όταν αλλάζετε ταχύτητα, να σταματάτε πάντα έχοντας νεκρά και να αφήνετε τις στροφές του κινητήρα να σταθεροποιηθούν πριν αλλάξετε ταχύτητα. Να βάζετε πάντα ταχύτητα στην εξωλέμβια με μια γρήγορη κίνηση. ell 37

48 ΛΕΙΤΟΥΡΓΊΑ Αφού βάλετε ταχύτητα στην εξωλέμβια, προωθήστε το μοχλό για να αυξήσετε την ταχύτητα. N F R Σβήσιμο του κινητήρα Μειώστε τις στροφές του κινητήρα και βάλτε το μοχλό ταχυτήτων της εξωλέμβιας στο νεκρό. Γυρίστε το διακόπτη της μίζας στη θέση «OFF» (κλειστό) ell

49 Συστάσεις για τη φροντίδα καθαρισμού ΦΡΟΝΤΊΔΑ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ Για να διατηρήσετε την εξωλέμβιά σας στην καλύτερη δυνατή κατάσταση λειτουργίας, είναι σημαντικό να κάνετε στην εξωλέμβια τις περιοδικές επιθεωρήσεις και εργασίες συντήρησης που αναφέρονται στο Πρόγραμμα επιθεώρησης και συντήρησης. Σας προτρέπουμε να συντηρείτε σωστά την εξωλέμβιά σας προκειμένου να διασφαλιστεί η ασφάλεια, τόσο η δική σας όσο και των επιβατών σας, και να διατηρηθεί η αξιοπιστία της. Καταγράφετε τις εκτελεσθείσες εργασίες συντήρησης στο Ημερολόγιο συντήρησης στο πίσω μέρος αυτού του εγχειριδίου. Κρατήστε όλες τις παραγγελίες και αποδείξεις εργασιών συντήρησης. Επιλογή ανταλλακτικών για την εξωλέμβιά σας. Συνιστούμε τη χρήση γνήσιων ανταλλακτικών και λιπαντικών της Mercury Precision ή της Quicksilver. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΊΤΕ ΚΑΥΣΤΙΚΆ ΧΗΜΙΚΆ ΚΑΘΑΡΙΣΜΟΎ ΣΗΜΑΝΤΙΚΟ: Μη χρησιμοποιείτε καυστικά χημικά καθαρισμού στο συγκρότημα κινητήρα της εξωλέμβιας. Ορισμένα προϊόντα καθαρισμού περιέχουν ισχυρούς καυστικούς παράγοντες όπως τα καθαριστικά κύτους με υδροχλωρικό οξύ. Αυτά τα καθαριστικά μπορεί να υποβαθμίσουν ορισμένα από τα εξαρτήματα με τα οποία έρχονται σε επαφή, συμπεριλαμβανομένου του ζωτικής σημασίας υλικού στερέωσης του συστήματος διεύθυνσης. Η ζημιά στο υλικό στερέωσης του συστήματος διεύθυνσης ενδέχεται να μην είναι εμφανής κατά τη διάρκεια οπτικής επιθεώρησης και αυτή η ζημιά ενδέχεται να οδηγήσει σε καταστροφική βλάβη. Ορισμένα καυστικά χημικά καθαρισμού ενδέχεται να προκαλέσει διάβρωση ή να την επιταχύνει. Να είστε προσεκτικοί όταν χρησιμοποιείτε χημικά καθαρισμού γύρω από τον κινητήρα και ακολουθήστε τις συστάσεις που αναγράφονται στη συσκευασία του προϊόντος καθαρισμού. ΚΑΘΑΡΙΣΜΌΣ ΤΩΝ ΜΕΤΡΗΤΏΝ ΣΗΜΑΝΤΙΚΟ: Μη χρησιμοποιείτε ποτέ νερό υψηλής πίεσης για τον καθαρισμό μετρητών. Συνιστάται ο τακτικός καθαρισμός των μετρητών για να αποφευχθεί η συσσώρευση αλάτων και άλλων υπολειμμάτων υλικών από το περιβάλλον. Το κρυσταλλοποιημένο αλάτι μπορεί να προκαλέσει γρατσουνιές στο φακό της οθόνης του μετρητή κατά τη χρήση στεγνού ή υγρού πανιού. Βεβαιωθείτε ότι το πανί έχει διαβραχεί επαρκώς με γλυκό νερό ώστε να μπορεί να διαλύσει και να απομακρύνει τις εναποθέσεις αλατιού ή τα μεταλλικά ιζήματα. Μην ασκείτε έντονη πίεση πάνω στο φακό της οθόνης κατά τον καθαρισμό. Όταν τα σημάδια του νερού δεν μπορούν να αφαιρεθούν με το υγρό πανί, φτιάξτε ένα μίγμα χλιαρού νερού και ισοπροπυλικής αλκοόλης σε αναλογία 50/50 για να καθαρίσετε το φακό της οθόνης. Μη χρησιμοποιείτε προϊόντα καθαρισμού που έχουν ως βάση τους ακετόνη (ασετόν), ορυκτό οινόπνευμα, διαλύτες τύπου «νέφτι» ή αμμωνία. Η χρήση ισχυρών διαλυτών ή απορρυπαντικών μπορεί να προκαλέσει ζημιά στην επικάλυψη, τα πλαστικά μέρη ή τα κουμπιά από καουτσούκ επί των μετρητών. Αν ο μετρητής διαθέτει κάλυμμα ηλιοπροστασίας, συνίσταται η τοποθέτηση του καλύμματος όταν η μονάδα δεν χρησιμοποιείται ώστε να αποτρέπεται η πρόκληση ζημιάς λόγω υπεριώδους ακτινοβολίας στα πλαστικά πλαίσια συγκράτησης και τα κουμπιά από καουτσούκ. ΚΑΘΑΡΙΣΜΌΣ ΤΩΝ ΧΕΙΡΙΣΤΗΡΊΩΝ ΣΥΝΤΉΡΗΣΗ ΣΗΜΑΝΤΙΚΟ: Μη χρησιμοποιείτε ποτέ νερό υψηλής πίεσης για τον καθαρισμό των χειριστηρίων. Συνιστάται ο τακτικός καθαρισμός του χειριστηρίου για να αποφευχθεί η συσσώρευση αλάτων και άλλων υπολειμμάτων υλικών από το περιβάλλον. Χρησιμοποιήστε πετσέτα που έχει διαβραχεί επαρκώς με γλυκό νερό ώστε να μπορεί να διαλύσει και απομακρύνει τις εναποθέσεις αλατιού ή τα μεταλλικά ιζήματα. Όταν τα σημάδια του νερού δεν μπορούν να αφαιρεθούν με το υγρό πανί, φτιάξτε ένα μίγμα χλιαρού νερού και ισοπροπυλικής αλκοόλης σε αναλογία 50/50 για να καθαρίσετε το χειριστήριο. Μη χρησιμοποιείτε προϊόντα καθαρισμού που έχουν ως βάση τους ακετόνη (ασετόν), ορυκτό οινόπνευμα, διαλύτες τύπου «νέφτι» ή αμμωνία. Η χρήση ισχυρών διαλυτών ή απορρυπαντικών μπορεί να προκαλέσει ζημιά στην επικάλυψη, τα πλαστικά μέρη ή τα εξαρτήματα από καουτσούκ επί του χειριστηρίου. ell 39

50 ΦΡΟΝΤΊΔΑ ΚΑΘΑΡΙΣΜΟΎ ΓΙΑ ΤΟ ΕΠΆΝΩ ΚΑΙ ΚΆΤΩ ΚΆΛΥΜΜΑ ΣΗΜΑΝΤΙΚΟ: Το στεγνό σκούπισμα (σκούπισμα πλαστικών επιφανειών όταν αυτές είναι στεγνές) προκαλεί μικρές γρατσουνιές στις επιφάνειες. Να υγραίνετε πάντα την επιφάνεια πριν τον καθαρισμό. Μην χρησιμοποιείτε απορρυπαντικά που περιέχουν υδροχλωρικό οξύ. Ακολουθήστε τη διαδικασία καθαρισμού και επάλειψης με κερί. Διαδικασία καθαρισμού και επάλειψης με κερί ΣΥΝΤΉΡΗΣΗ 1. Πριν το πλύσιμο, ξεπλύνετε τα καλύμματα με καθαρό νερό για να φύγουν οι βρομιές και η σκόνη που μπορεί να προκαλέσουν το γρατσούνισμα της επιφάνειας. 2. Πλύντε τα καλύμματα με καθαρό νερό και μαλακό, μη αποξεστικό σαπούνι. Κατά το πλύσιμο, χρησιμοποιήστε μαλακό, καθαρό πανί. 3. Σκουπίστε καλά την επιφάνεια με μαλακό, καθαρό πανί για να στεγνώσει. 4. Αλείψτε την επιφάνεια με κερί χρησιμοποιώντας μη αποξεστικό γυαλιστικό αυτοκινήτων (που να έχει σχεδιαστεί για διαφανή φινιρίσματα). Βγάλτε το κερί που αλείψατε με το χέρι χρησιμοποιώντας καθαρό, μαλακό πανί. 5. Για την αφαίρεση μικρών γρατζουνιών, χρησιμοποιείτε το μίγμα φινιρίσματος καλυμμάτων της Mercury Mrine ( K 1). ΦΡΟΝΤΊΔΑ ΚΑΘΑΡΙΣΜΟΎ ΤΗΣ ΚΙΝΗΤΉΡΙΑΣ ΚΕΦΑΛΉΣ (ΧΡΉΣΗ ΣΕ ΘΑΛΑΣΣΙΝΌ ΝΕΡΌ) Αν η εξωλέμβια χρησιμοποιείται σε αλμυρά νερά, αφαιρέστε το επάνω κάλυμμα και το κάλυμμα του σφονδύλου. Ελέγξτε την κινητήρια κεφαλή και τα εξαρτήματά της για εναποθέσεις αλατιού. Ξεπλύντε με καθαρό νερό τις εναποθέσεις αλατιού που ενδέχεται να έχουν δημιουργηθεί στην κινητήρια κεφαλή και τα εξαρτήματά της. Κρατήστε το ψεκαζόμενο νερό μακριά από το φίλτρο / την εισαγωγή αέρα και τον εναλλάκτη. Μετά το πλύσιμο, αφήστε την κινητήρια κεφαλή και τα στοιχεία της να στεγνώσουν. Εφαρμόστε αντιδιαβρωτικό της Quicksilver ή της Mercury Precision Lubricnts στις εξωτερικές μεταλλικές επιφάνειες της κινητήριας κεφαλής και των εξαρτημάτων της. Μην αφήνετε το αντιδιαβρωτικό σπρέι να έρθει σε επαφή με τον ιμάντα μετάδοσης κίνησης του εναλλάκτη ή τις τροχαλίες του ιμάντα. ΣΗΜΑΝΤΙΚΟ: Μην αφήνετε το λιπαντικό ή το αντιδιαβρωτικό σπρέι να έρθει σε επαφή με τον ιμάντα μετάδοσης κίνησης του εναλλάκτη ή τις τροχαλίες του ιμάντα. Αν ο ιμάντας μετάδοσης κίνησης του εναλλάκτη καλυφθεί με λιπαντικό ή με αντιδιαβρωτικό σπρέι, μπορεί να ολισθήσει και να υποστεί ζημιές. Αρ. αναφ. σωλήνα 120 Αντιδιαβρωτικό Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Κανονισμοί της EPA περί εκπομπών Εξωτερικές μεταλλικές επιφάνειες της κινητήριας κεφαλής και των εξαρτημάτων της κινητήριας κεφαλής Q55 Όλες οι νέες εξωλέμβιες που κατασκευάζονται από τη Mercury Mrine πιστοποιούνται από την Υπηρεσία Προστασίας Περιβάλλοντος των Η.Π.Α. ως συμμορφούμενες με τις απαιτήσεις των κανονισμών για τον έλεγχο της ρύπανσης του αέρα από νέους εξωλέμβιους κινητήρες. Η εν λόγω πιστοποίηση υπόκειται σε συγκεκριμένες αναπροσαρμογές που ορίζονται βάσει των εργοστασιακών προτύπων. Γι' αυτό το λόγο, η διαδικασία εργοστασιακού σέρβις του προϊόντος πρέπει να τηρείται απόλυτα και, όπου αυτό είναι δυνατόν, να συμμορφώνεται με τον αρχικό σκοπό του σχεδιασμού. Η συντήρηση, η αντικατάσταση ή η επισκευή των διατάξεων ελέγχου των εκπομπών πρέπει να εκτελείται σε συνεργείο ή από τεχνικό ειδικευμένο στην επισκευή κινητήρων θαλάσσης με σύστημα ελεγχόμενης ανάφλεξης (SI). 40 ell

51 ΣΥΝΤΉΡΗΣΗ ΠΙΝΑΚΊΔΑ ΠΙΣΤΟΠΟΊΗΣΗΣ ΕΚΠΟΜΠΏΝ Μία σήμανση πιστοποίησης εκπομπών, που δείχνει τα επίπεδα εκπομπής και τις προδιαγραφές του κινητήρα που συνδέονται άμεσα με τις εκπομπές, τοποθετείται πάνω στον κινητήρα κατά την κατασκευή. b c d e SPARK PLUG: GAP: EMISSION CONTROL INFORMATION THIS ENGINE CONFORMS TO CALIFORNIA AND U.S. EPA EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES REFER TO OWNERS MANUAL FOR REQUIRED MAINTENANCE, SPECIFICATIONS, AND ADJUSTMENTS IDLE SPEED (in ger): hp kw L LOW PERM/HIGH PERM: FAMILY: HC+NOx:FEL: CO FEL: g/kwh g/kwh f g h i j b - c - d - e - f - g - h - i - j - Στροφές ρελαντί Ιπποδύναμη κινητήρα Κυβισμός Ισχύς κινητήρα - kilowtt Ημερομηνία κατασκευής Αριθμός ομάδας Ελεγχόμενο όριο εκπομπών για την ομάδα κινητήρων Ελεγχόμενο όριο εκπομπών για την ομάδα κινητήρων Συνιστώμενο μπουζί και διάκενο Ποσοστό διαπότισης σωλήνα καυσίμου ΕΥΘΎΝΗ ΚΑΤΌΧΟΥ Ο κάτοχος/χειριστής οφείλει να μεριμνά για την εκτέλεση της τακτικής συντήρησης του κινητήρα, έτσι ώστε τα επίπεδα εκπομπών να διατηρούνται εντός των πλαισίων των προδιαγεγραμμένων προτύπων. Ο κάτοχος/χειριστής δεν επιτρέπεται να τροποποιεί τον κινητήρα με οποιονδήποτε τρόπο που θα μπορούσε να επιφέρει αλλαγές στην ιπποδύναμη ή να προκαλέσει την υπέρβαση των προκαθορισμένων εργοστασιακών τιμών για τα επίπεδα εκπομπών. Πρόγραμμα επιθεώρησης και συντήρησης ΠΡΙΝ ΑΠΌ ΚΆΘΕ ΧΡΉΣΗ Ελέγξτε τη στάθμη λαδιού του κινητήρα. Ανατρέξτε στην ενότητα Καύσιμο και Λάδι - Έλεγχος και συμπλήρωση λαδιού κινητήρα. Βεβαιωθείτε ότι ο διακόπτης σβησίματος με αναδέτη σβήνει τον κινητήρα. Ελέγξτε αν η εξωλέμβια είναι καλά σφιγμένη στον καθρέφτη του σκάφους. Αν παρατηρήσετε χαλαρότητα της εξωλέμβιας ή των συνδετικών τεμαχίων στερέωσης, σφίξτε τα συνδετικά τεμάχια στερέωσης εξωλέμβιας με τη συγκεκριμένη ροπή στρέψης. Όταν αναζητείτε ενδείξεις χαλαρότητας, ψάξτε για απώλεια υλικού μπρακέτου καθρέφτη εξωλέμβιας ή ξύσιμο μπογιάς που προκαλείται από κίνηση μεταξύ των συνδετικών τεμαχίων στερέωσης εξωλέμβιας και των μπρακέτων καθρέφτη εξωλέμβιας. Αναζητήστε επίσης ενδείξεις κίνησης μεταξύ των μπρακέτων καθρέφτη εξωλέμβιας και του καθρέφτη σκάφους (πλάκα ανύψωσης/μπρακέτο οπίσθιας θέσης). ell 41

52 ΣΥΝΤΉΡΗΣΗ Περιγραφή Nm lb-in. lb-ft Κόντρα παξιμάδια και μπουλόνια στερέωσης εξωλέμβιας - τυπικός καθρέφτης σκάφους Κόντρα παξιμάδια και μπουλόνια στερέωσης εξωλέμβιας - μεταλλικές πλάκες ανύψωσης και μπρακέτα οπίσθιας θέσης Επιθεωρήστε οπτικά το σύστημα καυσίμου για φθορά ή διαρροές. Ελέγξτε το σύστημα διεύθυνσης για «κολλημένα» ή χαλαρά εξαρτήματα. Ελέγξτε τα πτερύγια της προπέλας για ζημιά , Ελέγξτε τις προσαρμογές και τους εύκαμπτους σωλήνες του υδραυλικού τιμονιού για ενδείξεις ζημιάς, αν υπάρχει. Ελέγξτε τη στάθμη του υγρού υδραυλικού τιμονιού, αν υπάρχει. ΜΕΤΆ ΑΠΌ ΚΆΘΕ ΧΡΉΣΗ Ξεπλύνετε το σύστημα ψύξης εξωλέμβιας εάν τη λειτουργείτε σε θαλάσσιο, μολυσμένο ή λασπώδες νερό. Ανατρέξτε στην ενότητα Ξέπλυμα του συστήματος ψύξης. Καθαρίστε την εξωλέμβια από όλα τα αλατούχα ιζήματα και ξεπλύντε το στόμιο εξαγωγής της προπέλας και το κιβώτιο ταχυτήτων με γλυκό νερό μετά από κάθε χρήση, αν χρησιμοποιείτε την εξωλέμβια σε αλμυρά νερά. Αν χρησιμοποιείτε την εξωλέμβια σε αλμυρά νερά, ελέγξτε την κινητήρια κεφαλή και τα εξαρτήματά της για εναποθέσεις αλατιού. Ανατρέξτε στην ενότητα Φροντίδα καθαρισμού της κινητήριας κεφαλής (χρήση σε θαλασσινό νερό). ΚΆΘΕ 100 ΏΡΕΣ ΧΡΉΣΗΣ Ή ΕΤΗΣΊΩΣ, ΌΠΟΙΟ ΑΠΌ ΤΑ ΔΎΟ ΣΥΜΒΕΊ ΠΡΏΤΑ Αλλάξτε το λάδι του κινητήρα και αντικαταστήστε το φίλτρο λαδιού. Η αλλαγή λαδιού πρέπει να γίνεται πιο συχνά όταν ο κινητήρας λειτουργεί σε αντίξοες συνθήκες όπως η παρατεταμένη πλεύση με χαμηλή ταχύτητα. Ανατρέξτε στην ενότητα Αλλαγή του λαδιού κινητήρα. Ελέγξτε αν υπάρχουν μολυντικές ουσίες στο φίλτρο καυσίμου χαμηλής πίεσης. Αντικαταστήστε το φίλτρο αν απαιτείται. Ανατρέξτε στην ενότητα Σύστημα καυσίμου. Βγάλτε την προπέλα και λιπάνετε τον άξονα της προπέλας. Ανατρέξτε στην ενότητα Αντικατάσταση προπέλας. Επιθεωρήστε την κατάσταση του χιτωνίου οπής προπέλας όταν βγάλετε την προπέλα. Αντικαταστήστε το χιτώνιο οπής προπέλας αν υποπτεύεστε ότι έχει υποστεί φθορά, είναι χαλαρό ή αν έχουν σπάσει οι γλωττίδες συγκράτησης εργασία σέρβις που διενεργείται από τον αντιπρόσωπο. Ανατρέξτε στην ενότητα Επιθεώρηση χιτωνίου οπής προπέλας αν υπάρχει. Επιθεωρήστε οπτικά το θερμοστάτη για διάβρωση ή σπασμένο ελατήριο. Βεβαιωθείτε ότι ο θερμοστάτης κλείνει τελείως σε θερμοκρασία δωματίου σέρβις αντιπροσώπου. Ελέγξτε τα συνδετικά τεμάχια στερέωσης εξωλέμβιας που στερεώνουν την εξωλέμβια στον καθρέφτη του σκάφους. Σφίξτε τα συνδετικά τεμάχια με την προδιαγραφόμενη ροπή στρέψης εργασία σέρβις που διενεργείται από τον αντιπρόσωπο. Περιγραφή Nm lb-in. lb-ft Κόντρα παξιμάδια και μπουλόνια στερέωσης εξωλέμβιας - τυπικός καθρέφτης σκάφους Κόντρα παξιμάδια και μπουλόνια στερέωσης εξωλέμβιας - μεταλλικές πλάκες ανύψωσης και μπρακέτα οπίσθιας θέσης 75 55, Ελέγξτε τα ανόδια ελέγχου διάβρωσης. Πραγματοποιείτε πιο συχνά έλεγχο όταν η εξωλέμβια χρησιμοποιείται σε αλμυρά νερά. Ανατρέξτε στην ενότητα Ανόδιο ελέγχου διάβρωσης. Αδειάστε το λιπαντικό του κιβωτίου ταχυτήτων και ξαναγεμίστε με καινούριο. Ανατρέξτε στην ενότητα Λίπανση κιβωτίου ταχυτήτων. 42 ell

53 ΣΥΝΤΉΡΗΣΗ Επιθεωρήστε τη μπαταρία. Ανατρέξτε στην ενότητα Επιθεώρηση της μπαταρίας. Χρήση σε αλμυρά νερά: Βγάλτε και επιθεωρήστε τα μπουζί για διάβρωση και αντικαταστήστε τα όπως απαιτείται. Πριν την τοποθέτηση, αλείψτε με αντικολλητικό μόνο τα σπειρώματα του μπουζί. Ανατρέξτε στην ενότητα Επιθεώρηση και αντικατάσταση των μπουζί. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 81 Αντικολλητικό Σπειρώματα μπουζί Ελέγξτε αν τα μπουλόνια, τα παξιμάδια και τα υπόλοιπα συνδετικά τεμάχια στερέωσης είναι καλά σφιγμένα σέρβις αντιπροσώπου. Προσθέστε Quickleen στη δεξαμενή καυσίμου. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Καθαριστικό κινητήρα και συστήματος καυσίμου Quickleen Δεξαμενή καυσίμου 8M Ελέγξτε τις τσιμούχες του καλύμματος για να βεβαιωθείτε ότι είναι άθικτες και δεν έχουν υποστεί ζημιά. Ελέγξτε το αφρώδες υλικό περιορισμού του θορύβου στο εσωτερικό του καλύμματος για να εξασφαλίσετε ότι είναι άθικτο και δεν έχει υποστεί ζημιά, αν υπάρχει. Ελέγξτε για να βεβαιωθείτε ότι ο σιγαστήρας εισαγωγής βρίσκεται στη θέση του, αν υπάρχει. Ελέγξτε για να βεβαιωθείτε ότι ο σιγαστήρας υπερπίεσης ρελαντί βρίσκεται στη θέση του, αν υπάρχει. Ελέγξτε για τυχόν χαλαρούς σφιγκτήρες εύκαμπτου σωλήνα και χαλαρές λαστιχένιες φούσκες στο συγκρότημα εισαγωγής αέρα, αν υπάρχουν. ΚΆΘΕ 300 ΏΡΕΣ ΧΡΉΣΗΣ Ή ΚΆΘΕ ΤΡΊΑ ΧΡΌΝΙΑ Ελέγξτε το υγρό της υποβοήθησης εξισορρόπησης. Ανατρέξτε στην ενότητα Έλεγχος του υγρού υποβοήθησης εξισορρόπησης. Λιπάνετε όλα τα σημεία λίπανσης. Να κάνετε πιο συχνά λίπανση όταν η εξωλέμβια χρησιμοποιείται σε αλμυρά νερά. Ανατρέξτε στην ενότητα Σημεία λίπανσης. Αντικαταστήστε τη φτερωτή της αντλίας νερού σέρβις αντιπροσώπου. 1. Λιπάνετε το πολύσφηνο του επάνω άξονα μετάδοσης κίνησης σέρβις αντιπροσώπου. Ελέγξτε την καλωδίωση και τα βύσματα σέρβις αντιπροσώπου. Αντικαταστήστε τον ιμάντα μετάδοσης κίνησης του εναλλάκτη. Ανατρέξτε στην ενότητα Επιθεώρηση του ιμάντα μετάδοσης κίνησης εναλλάκτη σέρβις αντιπροσώπου. Αντικαταστήστε τα μπουζί. ΠΡΙΝ ΑΠΌ ΔΙΑΣΤΉΜΑΤΑ ΑΠΟΘΉΚΕΥΣΗΣ Ανατρέξτε στην ενότητα Αποθήκευση. 1. Να αντικαθιστάτε τη φτερωτή της αντλίας νερού πιο συχνά αν παρουσιαστεί υπερθέρμανση ή αν αντιληφθείτε μειωμένη πίεση νερού. ell 43

54 ΣΥΝΤΉΡΗΣΗ Αυτοκόλλητο χρονοδιαγράμματος συντήρησης (150 FourStroke) Ο παρακάτω πίνακας παρουσιάζει τα εικονίδια και μια γενική περιγραφή του αυτοκόλλητου χρονοδιαγράμματος συντήρησης που βρίσκεται στον κινητήρα Εικονίδιο Ορισμός Εικονίδιο Ορισμός Αντικαταστήστε Επιθεωρήστε Λάδι και φίλτρο κινητήρα Λιπαντικό κιβωτίου ταχυτήτων Μπουζί Θερμοστάτης Φίλτρο καυσίμου χαμηλής πίεσης Ανόδια 44 ell

55 ΣΥΝΤΉΡΗΣΗ Εικονίδιο Ορισμός Εικονίδιο Ορισμός Βοηθητικός ιμάντας μετάδοσης κίνησης Φτερωτή αντλίας νερού Ξέπλυμα του συστήματος ψύξης Ξεπλύντε τις εσωτερικές διόδους νερού της εξωλέμβιας με γλυκό νερό μετά από κάθε χρήση σε αλμυρά ή μολυσμένα νερά ή σε βαλτόνερα. Με τον τρόπο αυτό αποφεύγεται η απόφραξη των εσωτερικών διόδων νερού από τα συσσωρευμένα ιζήματα. ΣΗΜΕΙΩΣΗ: Κατά την απόπλυση, μπορείτε να έχετε την εξωλέμβια γερμένη ή στην κατακόρυφη θέση λειτουργίας. 1. Με τον κινητήρα σβηστό, τοποθετήστε την προπέλα είτε στη θέση λειτουργίας (κατακόρυφη) ή σε θέση κλίσης (γερμένη). 2. Αφαιρέστε το συνδετικό έκπλυσης από το κάτω κάλυμμα. 3. Αφαιρέστε το κάλυμμα από το συνδετικό έκπλυσης και βιδώστε έναν εύκαμπτο σωλήνα νερού στο συνδετικό έκπλυσης Ανοίξτε τη βρύση του νερού (το πολύ κατά το ήμισυ) και ξεπλύντε το σύστημα ψύξης επί τουλάχιστον 15 λεπτά. 5. Όταν τελειώσετε το ξέπλυμα, κλείστε το νερό και αποσυνδέστε τον εύκαμπτο σωλήνα νερού. 6. Τοποθετήστε το κάλυμμα στο συνδετικό έκπλυσης. Τοποθετήστε το συνδετικό έκπλυσης πίσω στο κάτω κάλυμμα. ell 45

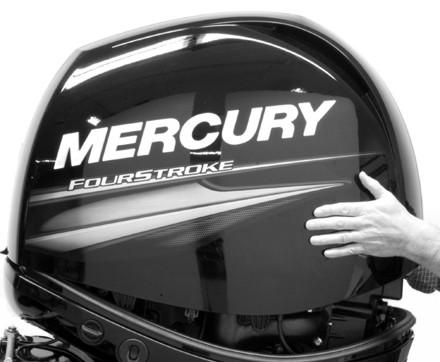

56 Αφαίρεση και τοποθέτηση άνω καλύμματος ΑΦΑΊΡΕΣΗ ΣΥΝΤΉΡΗΣΗ Απασφαλίστε το επάνω κάλυμμα τραβώντας προς τα έξω το πίσω μάνδαλο καλύμματος. Σηκώστε το πάνω κάλυμμα και αφαιρέστε το από τον κινητήρα ΤΟΠΟΘΈΤΗΣΗ 1. Κατεβάστε το πάνω κάλυμμα πάνω από τον κινητήρα. 2. Φέρτε πρώτα το μπροστινό μέρος του καλύμματος προς τα κάτω και συμπλέξτε το άγκιστρο του μπροστινού καλύμματος. Κατεβάστε το κάλυμμα στην κανονική του θέση και εφαρμόστε πίεση στο πίσω μέρος του για να το ασφαλίσετε στη θέση του. Βεβαιωθείτε ότι το κάλυμμα έχει ασφαλίσει καλά, προσπαθώντας να τραβήξετε το πίσω μέρος του καλύμματος προς τα πάνω Επιθεώρηση της μπαταρίας Οι μπαταρίες πρέπει να ελέγχονται σε τακτικά διαστήματα προκειμένου να διασφαλιστεί η δυνατότητα σωστής εκκίνησης του κινητήρα. ΣΗΜΑΝΤΙΚΟ: Διαβάστε τις οδηγίες ασφάλειας και συντήρησης που παρέχονται μαζί με την μπαταρία σας. 1. Σβήστε τον κινητήρα πριν κάνετε σέρβις στην μπαταρία. 2. Βεβαιωθείτε ότι η μπαταρία είναι στερεωμένη καλά και δεν κουνιέται. 3. Οι ακροδέκτες των καλωδίων της μπαταρίας πρέπει να είναι καθαροί, καλά σφιγμένοι και σωστά τοποθετημένοι. Θετικό με θετικό και αρνητικό με αρνητικό. 4. Βεβαιωθείτε ότι η μπαταρία διαθέτει μη αγώγιμο κάλυμμα προστασίας προκειμένου να αποφευχθεί το ακούσιο βραχυκύκλωμα των ακροδεκτών. 46 ell

57 ΣΥΝΤΉΡΗΣΗ Σύστημα καυσίμου! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το καύσιμο είναι εύφλεκτο και εκρηκτικό. Βεβαιωθείτε ότι ο διακόπτης μίζας είναι στη θέση OFF και ο διακόπτης σβησίματος με αναδέτη είναι τοποθετημένος έτσι ώστε να μην είναι δυνατή η εκκίνηση του κινητήρα. Μην καπνίζετε ούτε να επιτρέπετε πηγές σπινθήρων ή γυμνή φλόγα στην περιοχή ενώ κάνετε σέρβις. Ο χώρος εργασίας θα πρέπει είναι καλά αεριζόμενος και θα πρέπει να αποφεύγεται η παρατεταμένη έκθεση σε αναθυμιάσεις καυσίμου. Ελέγχετε πάντοτε για διαρροές προτού επιχειρήσετε να θέσετε τον κινητήρα σε λειτουργία, και σκουπίζετε αμέσως το καύσιμο που τυχόν έχει χυθεί. ΣΗΜΑΝΤΙΚΟ: Χρησιμοποιήστε εγκεκριμένο δοχείο για να συλλέξετε και να αποθηκεύσετε το καύσιμο. Σκουπίστε αμέσως το καύσιμο που έχει χυθεί. Τα υλικά που χρησιμοποιούνται για το σκούπισμα του χυμένου καυσίμου πρέπει να απορρίπτονται σε εγκεκριμένο δοχείο. Πριν κάνετε σέρβις σε οποιοδήποτε εξάρτημα του συστήματος καυσίμου: 1. Σβήστε τον κινητήρα και αποσυνδέστε την μπαταρία. 2. Διενεργήστε το σέρβις του συστήματος καυσίμου σε καλά αεριζόμενη περιοχή. 3. Μετά το τέλος οποιασδήποτε εργασίας σέρβις στο σύστημα καυσίμου, ελέγξτε για σημάδια διαρροής καυσίμου. ΕΠΙΘΕΏΡΗΣΗ ΤΟΥ ΣΩΛΉΝΑ ΚΑΥΣΊΜΟΥ Επιθεωρήστε οπτικά το σωλήνα καυσίμου για ρωγμές, φούσκωμα, διαρροές, σκλήρυνση ή άλλα σημάδια φθοράς ή ζημιάς. Αν κατά την επιθεώρηση διαπιστώσετε οποιαδήποτε από τα παραπάνω, ο σωλήνας καυσίμου πρέπει να αντικατασταθεί. ΦΊΛΤΡΟ ΚΑΥΣΊΜΟΥ ΧΑΜΗΛΉΣ ΠΊΕΣΗΣ Το φίλτρο χαμηλής πίεσης μπορεί να υποβληθεί σε σέρβις όπως ένα στοιχείο τακτικής συντήρησης, αλλά το φίλτρο υψηλής πίεσης βρίσκεται κάτω από υψηλή πίεση και οι εργασίες σέρβις σε αυτό θα πρέπει να εκτελούνται μόνο από εξουσιοδοτημένο αντιπρόσωπο. Αφαίρεση 1. Γυρίστε το διακόπτη μίζας στη θέση «OFF» (κλειστό). 2. Μετακινήστε τη λαβή ανύψωσης έτσι ώστε το πτερύγιο ασφάλισης να απομακρυνθεί από το στήριγμα. b b - Λαβή ανύψωσης Γλωσσίδα ασφάλισης στερεωμένη κάτω από το στήριγμα ell 47

58 ΣΥΝΤΉΡΗΣΗ 3. Χρησιμοποιήστε τη λαβή ανύψωσης και βγάλτε το φίλτρο καυσίμου τραβώντας το από το άνοιγμά του. Εάν είναι απαραίτητο, μετακινήστε τον εύκαμπτο σωλήνα καυσίμου έτσι ώστε να απομακρυνθεί από το στήριγμα, κατά την ανύψωση του φίλτρου καυσίμου. 4. Πιέστε προς τα μέσα τις γλωσσίδες απελευθέρωσης των εύκαμπτων σωλήνων καυσίμου και αποσυνδέστε τους σωλήνες καυσίμου από το φίλτρο αέρα. 5. Τοποθετήστε τον κάτω εύκαμπτο σωλήνα μέσα στην υποδοχή εύκαμπτου σωλήνα για να εμποδιστεί το πέσιμό του μέσα στην οπή του φίλτρου. 6. Βγάλτε το φίλτρο καυσίμου από τη λαβή ανύψωσης. b c b - c - Γλωσσίδα απελευθέρωσης σωλήνα καυσίμου Φίλτρο καυσίμου χαμηλής πίεσης Υποδοχή εύκαμπτου σωλήνα Τοποθέτηση 1. Τοποθετήστε τη λαβή ανύψωσης επάνω στο φίλτρο καυσίμου. Τοποθετήστε το νέο φίλτρο καυσίμου έτσι ώστε το βέλος να δείχνει προς τον κινητήρα. 2. Συνδέστε τους εύκαμπτους σωλήνες καυσίμου στο φίλτρο καυσίμου με ασφάλεια, χρησιμοποιώντας τις ασφαλιστικές συνδέσεις σωλήνων. 3. Επιθεωρήστε οπτικά για διαρροή καυσίμου από το φίλτρο καυσίμου ενώ γυρίζετε το διακόπτη της μίζας στη θέση λειτουργίας («RUN»), έτσι ώστε να εισέλθει καύσιμο στο φίλτρο καυσίμου. Αν χρειάζεται, επισκευάστε τα τυχόν σημεία διαρροής. 4. Ξανατοποθετήστε το φίλτρο καυσίμου πίσω στο άνοιγμα. Τοποθετήστε τη λαβή ανύψωσης έτσι ώστε η γλωττίδα ασφάλισης να στερεωθεί κάτω από το στήριγμα. Ανόδιο ελέγχου διάβρωσης Η εξωλέμβια διαθέτει ανόδια ελέγχου διάβρωσης σε διάφορα σημεία. Το ανόδιο βοηθά στην προστασία της εξωλέμβιας από τη γαλβανική διάβρωση επιτρέποντας την αργή διάβρωση του δικού της μετάλλου αντί των μετάλλων της εξωλέμβιας. Κάθε ανόδιο απαιτεί περιοδική επιθεώρηση, ιδιαίτερα σε αλμυρά νερά που επιταχύνουν τη διάβρωση. Για να διατηρηθεί αυτή η προστασία από τη διάβρωση, αντικαθιστάτε πάντα το ανόδιο πριν διαβρωθεί εντελώς. Μην βάφετε το ανόδιο ούτε να το αλείφετε με προστατευτική επικάλυψη διότι αυτό μειώνει την αποτελεσματικότητά του. 48 ell

59 ΣΥΝΤΉΡΗΣΗ Δύο ανόδια είναι τοποθετημένα στην κάθε μια πλευρά του κιβωτίου ταχυτήτων. Ένα άλλο ανόδιο είναι τοποθετημένο στο κάτω μέρος του συγκροτήματος μπρακέτου καθρέφτη Επιθεώρηση χιτωνίου οπής προπέλας αν υπάρχει Το χιτώνιο οπής προπέλας είναι ένα σημαντικό ενσωματωμένο εξάρτημα του περιβλήματος κιβωτίου ταχυτήτων και πρέπει να επιθεωρείται κατά την αφαίρεση της προπέλας. Το χιτώνιο οπής προπέλας έχει σχεδιαστεί να βελτιώνει τα χαρακτηριστικά του κινητήρα και την απόδοση του σκάφους ελαχιστοποιώντας τα καυσαέρια του κινητήρα που διαφεύγουν μεταξύ του εξωτερικού μέρους της προπέλας και του περιβλήματος κιβωτίου ταχυτήτων. Τα καυσαέρια που αναμιγνύονται με το νερό πάνω από τα πτερύγια της προπέλας θα προκαλέσουν απώλεια απόδοσης στον κινητήρα και το σκάφος. ΣΗΜΑΝΤΙΚΟ: Ο εξουσιοδοτημένος αντιπρόσωπος πρέπει να αντικαταστήσει το χιτώνιο οπής προπέλας αν υποπτεύεστε ότι έχει υποστεί φθορά, είναι χαλαρό ή αν έχουν σπάσει οι γλωττίδες συγκράτησης. - b - Χιτώνιο οπής προπέλας Βίδα πλήρωσης λαδιού κιβωτίου ταχυτήτων b ell 49

60 ΣΥΝΤΉΡΗΣΗ Αντικατάσταση προπέλας! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι περιστρεφόμενες προπέλες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Ποτέ μη θέτετε το σκάφος σε λειτουργία έξω από το νερό με τοποθετημένη προπέλα. Προτού τοποθετήσετε ή αφαιρέσετε μια προπέλα, βάλτε τη μονάδα μετάδοσης κίνησης στη νεκρά και ενεργοποιήστε το διακόπτη σβησίματος με αναδέτη για να εμποδίσετε την εκκίνηση του κινητήρα. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του πτερυγίου της προπέλας και της πλάκας αποτροπής αερισμού. 1. Βάλτε τo μοχλό ταχυτήτων της εξωλέμβιας στη νεκρά (N). N Ισιώστε τα λυγισμένα αυτάκια του συγκρατητήρα παξιμαδιού προπέλας. 3. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του κιβωτίου ταχυτήτων και της προπέλας για να συγκρατηθεί η προπέλα και βγάλτε το παξιμάδι της προπέλας Τραβήξτε την προπέλα και βγάλτε την από τον άξονά της. Αν η προπέλα είναι κολλημένη στον άξονά της και δεν βγαίνει, πρέπει να ζητήσετε η αφαίρεσή της να γίνει από εξουσιοδοτημένο αντιπρόσωπο. 50 ell

61 ΣΥΝΤΉΡΗΣΗ 5. Αλείψτε τον άξονα προπέλας με Extreme Grese ή 2-4-C με PTFE Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Extreme Grese Άξονας προπέλας 8M C με PTFE Άξονας προπέλας Q 1 ΣΗΜΑΝΤΙΚΟ: Για να αποφευχθεί η διάβρωση του μουαγιέ της προπέλας και το κόλλημά του στον άξονα της προπέλας, ιδιαίτερα σε χρήση σε αλμυρά νερά, να αλείφετε πάντα ολόκληρο τον άξονα της προπέλας με μια στρώση από το συνιστώμενο λιπαντικό στα συνιστώμενα διαστήματα συντήρησης και επίσης κάθε φορά που βγάζετε την προπέλα. ΠΡΟΠΈΛΕΣ FLO-TORQ II 1. Τοποθετήστε την προπέλα επάνω στον άξονα με τα παρεχόμενα εξαρτήματα, όπως απεικονίζεται. 2. Τοποθετήστε το συγκρατητήρα του κόντρα παξιμαδιού επάνω από τους ανεβασμένους πείρους στον προσαρμογέα του περιβλήματος της μονάδας μετάδοσης κίνησης και σφίξτε το κόντρα παξιμάδι με την προβλεπόμενη ροπή. ell 51

62 ΣΥΝΤΉΡΗΣΗ 3. Στερεώστε το κόντρα παξιμάδι λυγίζοντας της γλωττίδες επάνω στα κόντρα παξιμάδια. b c d e g h f b - c - d - e - f - g - h - Μπροστινή ωστική ροδέλα Περίβλημα μονάδας μετάδοσης κίνησης Προπέλα Προσαρμογέας περιβλήματος μονάδας μετάδοσης κίνησης Συγκρατητήρας κόντρα παξιμαδιού Κόντρα παξιμάδι Ανεβασμένοι πείροι Γλωσσίδες λυγισμένες επάνω στο κόντρα παξιμάδι Περιγραφή Nm lb-in. lb-ft Παξιμάδι προπέλας ΠΡΟΠΈΛΕΣ FLO-TORQ IV 1. Τοποθετήστε την προπέλα επάνω στον άξονα με τα παρεχόμενα εξαρτήματα, όπως απεικονίζεται. 2. Σφίξτε το κόντρα παξιμάδι με την προδιαγραφόμενη ροπή. 52 ell

63 ΣΥΝΤΉΡΗΣΗ 3. Στερεώστε το κόντρα παξιμάδι λυγίζοντας τρεις από τις γλωσσίδες μέσα στα αυλάκια του προσαρμογέα περιβλήματος μονάδας μετάδοσης κίνησης. b c d e g f b - c - d - e - f - g - Μπροστινή ωστική ροδέλα Περίβλημα μονάδας μετάδοσης κίνησης Προπέλα Προσαρμογέας περιβλήματος μονάδας μετάδοσης κίνησης Συγκρατητήρας κόντρα παξιμαδιού Κόντρα παξιμάδι Λυγισμένες γλωσσίδες μέσα στις εγκοπές Περιγραφή Nm lb-in. lb-ft Παξιμάδι προπέλας Επιθεώρηση και αντικατάσταση των μπουζί 1. Βγάλτε τα καλώδια των μπουζί. Βγάλτε τις λαστιχένιες πίπες των μπουζί ell 53

64 ΣΥΝΤΉΡΗΣΗ 2. Βγάλτε τα μπουζί για να τα ελέγξετε Αντικαταστήσετε το μπουζί εάν το ηλεκτρόδιο είναι φθαρμένο, εάν η μόνωση είναι τραχιά, σπασμένη, ραγισμένη ή φουσκωμένη, ή εάν το πολύτιμο μέταλλο δεν είναι ορατό στο ηλεκτρόδιο του μπουζί. ΣΗΜΑΝΤΙΚΟ: Το χρώμα του μπουζί μπορεί να μην υποδεικνύει με ακρίβεια την κατάστασή του. Για την ακριβή διάγνωση ενός ελαττωματικού μπουζί, επιθεωρήστε το πολύτιμο μέταλλο στο ηλεκτρόδιο του μπουζί. Εάν δεν είναι εμφανές το πολύτιμο μέταλλο, αντικαταστήσετε το μπουζί Πολύτιμο μέταλλο 4. Ρυθμίστε το διάκενο μπουζί. Ανατρέξτε στην ενότηταπροδιαγραφές Σε όλα τα μπουζί, το διάκενο πρέπει να ελεγχθεί και να διορθωθεί όπως απαιτείται πριν την εγκατάσταση. 54 ell

65 ΣΥΝΤΉΡΗΣΗ b. Μετρήστε το διάκενο με φίλερ ή μετρητή ακροδεκτών. Μη χρησιμοποιείτε εργαλείο ελέγχου διάκενου τύπου σφήνας για την επιθεώρηση ή τη ρύθμιση του διάκενου. c. Εάν απαιτείται ρύθμιση, μην σκαλίζετε και μην ασκείτε ποτέ πίεση στο κεντρικό ηλεκτρόδιο. Αυτό είναι εξαιρετικά σημαντικό για κάθε τύπο μπουζί που διαθέτει φθαρτή επιφάνεια, όπως πλατίνα ή ιρίδιο στο ηλεκτρόδιο γείωσης ή το κεντρικό ηλεκτρόδιο. d. Όταν είναι απαραίτητο να γίνει διάνοιξη του διάκενου, χρησιμοποιήστε ένα εργαλείο που απλά τραβά προς τα πίσω το ηλεκτρόδιο γείωσης χωρίς να αγγίζει το κεντρικό ηλεκτρόδιο, την πορσελάνη ή το φθαρτό τμήμα του ηλεκτροδίου γείωσης. e. Όταν είναι απαραίτητο να γίνει κλείσιμο του διάκενου, χτυπήστε ελαφρά το ηλεκτρόδιο γείωσης του μπουζί σε σκληρή επιφάνεια. 5. Χρήση σε αλμυρό νερό Αλείψτε με λεπτό στρώμα αντικολλητικού μόνο τα σπειρώματα των μπουζί. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 81 Αντικολλητικό Σπειρώματα μπουζί Πριν τοποθετήσετε τα μπουζί, καθαρίστε τυχόν βρομιές που υπάρχουν στα σημεία έδρασης των μπουζί. Τοποθετήστε τα μπουζί και σφίξτε τα με το χέρι και στη συνέχεια σφίξτε κατά επιπλέον 1/4 της στροφής ή σφίξτε σύμφωνα με την προβλεπόμενη ροπή στρέψης. Περιγραφή Nm lb-in. lb-ft Μπουζί Αντικατάσταση της ασφάλειας ΣΗΜΑΝΤΙΚΟ: Έχετε πάντα μαζί σας εφεδρικές ασφάλειες. Τα κυκλώματα των ηλεκτρικών καλωδιώσεων της εξωλέμβιας προστατεύονται από την υπερφόρτωση με ασφάλειες στην καλωδίωση. Αν μια ασφάλεια καεί, προσπαθήστε να εντοπίσετε και να διορθώσετε την αιτία της υπερφόρτωσης. Αν δεν βρείτε την αιτία, η ασφάλεια μπορεί να καεί και πάλι. ell 55

66 ΣΥΝΤΉΡΗΣΗ Ανοίξτε την ασφαλειοθήκη και παρατηρήστε το ασημένιο νήμα της ασφάλειας. Αν το νήμα είναι σπασμένο, αντικαταστήστε την ασφάλεια. Αντικαταστήστε την ασφάλεια με ασφάλεια της ίδιας ονομαστικής τιμής. - Κάλυμμα b b - c - Εφεδρικές ασφαλειοθήκες Ασφαλειοθήκη h i c g f d e d - Ασφάλεια 4 - IGN. 20 Α - σύστημα εκκίνησης e - Ασφάλεια 2 - ΚΑΥΣΙΜΟ 20 Α - παροχή καυσίμου f - Ασφάλεια 1 - DIAG. 2 αμπέρ - καλωδίωση διαγνωστικών / σκάφους (παρελκόμενο) g - Ασφάλεια 3 - ΠΗΔΑΛΙΟ 15 αμπέρ - καλωδίωση χειριστηρίου 14 ακροδεκτών / διακόπτης τριμαρίσματος καλύμματος h - Καλή ασφάλεια i - Καμένη ασφάλεια Επιθεώρηση του ιμάντα μετάδοσης κίνησης εναλλάκτη 1. Αφαιρέστε τις τρεις βίδες με τις οποίες στερεώνεται το κάλυμμα του σφονδύλου στον κινητήρα. Σηκώστε το κάλυμμα του σφονδύλου και αφαιρέστε το από τον κινητήρα. b - Κάλυμμα σφονδύλου b - Βίδες (3) ell

67 ΣΥΝΤΉΡΗΣΗ 2. Επιθεωρήστε τον ιμάντα μετάδοσης του εναλλάκτη. - Ιμάντας μετάδοσης κίνησης εναλλάκτη 3. Φροντίστε για την αντικατάσταση του ιμάντα από τον εξουσιοδοτημένο αντιπρόσωπο, αν διαπιστωθούν οποιαδήποτε από τα παρακάτω: Ραγίσματα στο πίσω μέρος του ιμάντα ή στη βάση των εγκοπών σχήματος V. Υπερβολική φθορά στη βάση των εγκοπών. Ελαστικό τμήμα φουσκωμένο από λάδι. Τραχιά επιφάνεια ιμάντα. Ενδείξεις φθοράς στα άκρα ή στην εξωτερική επιφάνεια του ιμάντα. 4. Τοποθετήστε το κάλυμμα σφονδύλου με τρεις βίδες. Σφίξτε τις βίδες με την προδιαγραφόμενη ροπή. Περιγραφή Nm lb-in. lb-ft Βίδες καλύμματος σφονδύλου 8 71 Σημεία λίπανσης Λιπάνετε τα παρακάτω με Extreme Grese ή 2-4-C με PTFE. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Extreme Grese Άξονας προπέλας 8M C με PTFE Άξονας προπέλας Q 1 ell 57

68 ΣΥΝΤΉΡΗΣΗ Άξονας προπέλας - Ανατρέξτε στην ενότητα Αντικατάσταση προπέλας για την αφαίρεση και την τοποθέτηση της προπέλας. Αλείψτε ολόκληρο τον άξονα της προπέλας με λιπαντικό για να αποφευχθεί η διάβρωση του μουαγιέ της προπέλας και το κόλλημά του στον άξονα Λιπάνετε τα παρακάτω με το 2-4-C με PTFE ή με το Extreme Grese. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος C με PTFE Ντίζα διεύθυνσης Q 1 Extreme Grese Ντίζα διεύθυνσης 8M Γρασαδόρος ντίζας τιμονιού (αν υπάρχει) Περιστρέψτε το τιμόνι για να μαζευτεί πλήρως το άκρο της ντίζας διεύθυνσης μέσα στο σωλήνα ανύψωσης εξωλέμβιας. Λιπάνετε μέσω του γρασαδόρου. b - Γρασαδόρος b - Άκρο ντίζας διεύθυνσης 47651! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εσφαλμένη λίπανση της ντίζας μπορεί να προκαλέσει υδραυλικό κλείδωμα, με αποτέλεσμα σοβαρό τραυματισμό ή και το θάνατο λόγω απώλειας του ελέγχου του σκάφους. Μαζέψτε εντελώς το άκρο της ντίζας διεύθυνσης προτού βάλετε λιπαντικό. 3. Λιπάνετε τα παρακάτω με λεπτόρρευστο λάδι. 58 ell

69 ΣΥΝΤΉΡΗΣΗ Σημεία άρθρωσης της ράβδου σύνδεσης τιμονιού Λιπάνετε τα σημεία άρθρωσης Έλεγχος του υγρού του ηλεκτρικού συστήματος ρύθμισης ανύψωσης (power trim) 1. Ανυψώστε την εξωλέμβια τελείως πάνω και συμπλέξτε το μοχλό στήριξης κλίσης Βγάλτε το πώμα πλήρωσης και ελέγξτε τη στάθμη του υγρού. Η στάθμη υγρού πρέπει να είναι στο ίδιο ύψος με το κάτω μέρος της οπής πλήρωσης. Προσθέστε υγρό υδραυλικής υποβοήθησης τριμαρίσματος και διεύθυνσης της Quicksilver ή της Mercury Precision Lubricnts. Αν δεν διατίθεται το υγρό αυτό, χρησιμοποιήστε υγρό ATF αυτόματου κιβωτίου ταχυτήτων αυτοκινήτων. ell 59

70 ΣΥΝΤΉΡΗΣΗ Αρ. αναφ. σωλήνα 114 Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Υγρό ηλεκτρικού συστήματος ρύθμισης ανύψωσης (Power Trim) και διεύθυνσης Δεξαμενή ηλεκτρικού συστήματος ρύθμισης ανύψωσης (power trim) Q Αλλαγή του λαδιού κινητήρα ΧΩΡΗΤΙΚΌΤΗΤΑ ΤΟΥ ΚΙΝΗΤΉΡΑ ΣΕ ΛΆΔΙ Η χωρητικότητα του κινητήρα σε λάδι είναι περίπου6 λίτρα (6,3 US qt). ΣΗΜΑΝΤΙΚΟ: Γείρετε την εξωλέμβια προς τα έξω/πάνω πέρα από την κάθετη θέση για περίπου ένα λεπτό ώστε το παγιδευμένο λάδι να κατακαθίσει στην ελαιολεκάνη. ΔΙΑΔΙΚΑΣΊΑ ΑΛΛΑΓΉΣ ΛΑΔΙΟΎ 1. Γείρετε την εξωλέμβια προς τα έξω/πάνω πέρα από την κάθετη θέση για περίπου ένα λεπτό ώστε το παγιδευμένο λάδι να κατακαθίσει στην ελαιολεκάνη. 2. Γείρετε την εξωλέμβια σε κάθετη θέση. 3. Χρησιμοποιήστε καρυδάκι16 mm (5/8 in.) και λασκάρετε τη βαλβίδα αποστράγγισης λαδιού έτσι ώστε να μπορεί να γυρίσει με το χέρι. Προσέξτε να μην ξεσφίξετε υπερβολικά τη βαλβίδα και αρχίσει να αποστραγγίζεται το λάδι. 4. Συνδέστε έναν εύκαμπτο σωλήνα αποστράγγισης με εσωτ. διάμ.12 mm (7/16 in.) με τη βαλβίδα αποστράγγισης λαδιού. Τοποθετήστε το αντίθετο άκρο του εύκαμπτου σωλήνα σε κατάλληλο δοχείο. 5. Λασκάρετε τη βαλβίδα αποστράγγισης λαδιού κατά 2-1/2 στροφές για να επιτρέψετε να αποστραγγιστεί το λάδι. Μην ξεπερνάτε τις 2-1/2 στροφές. ΣΗΜΑΝΤΙΚΟ: Μη λασκάρετε τη βαλβίδα αποστράγγισης λαδιού περισσότερο από 2-1/2 στροφές προς τα έξω. Η τσιμούχα λαδιού μπορεί να πάθει ζημιά πέρα από τις 2-1/2 στροφές. 6. Αφού αποστραγγιστεί το λάδι, σφίξτε με το χέρι τη βαλβίδα αποστράγγισης λαδιού (δεξιόστροφα) και αφαιρέστε τον εύκαμπτο σωλήνα αποστράγγισης λαδιού. 7. Σφίξτε τη βαλβίδα αποστράγγισης λαδιού με την προδιαγραφόμενη ροπή. Καθαρίστε τυχόν λάδι από την περιοχή της βαλβίδας. Περιγραφή Nm lb-in. lb-ft Βαλβίδα αποστράγγισης λαδιού ell

71 ΣΥΝΤΉΡΗΣΗ ΣΗΜΑΝΤΙΚΟ: Το υπερβολικό σφίξιμο της βαλβίδας αποστράγγισης λαδιού μπορεί να προκαλέσει ζημιά στην ελαιολεκάνη c b b - c - Βαλβίδα αποστράγγισης λαδιού Εύκαμπτος σωλήνας αποστράγγισης Ξεσφίξτε κατά 2-1/2 στροφές το μέγιστο ΑΛΛΑΓΉ ΤΟΥ ΦΊΛΤΡΟΥ ΛΑΔΙΟΎ 1. Αφαιρέστε το πώμα από την ελαιολεκάνη και προσαρμόστε εύκαμπτο σωλήνα με εσωτ. διάμ. 12 mm (7/16 in.) στο ρακόρ. Τοποθετήστε το αντίθετο άκρο του εύκαμπτου σωλήνα σε κατάλληλο δοχείο. 2. Ξεβιδώστε το παλιό φίλτρο γυρίζοντάς το αριστερά. 3. Αφήστε να αποστραγγιστεί το λάδι και αφαιρέστε τον εύκαμπτο σωλήνα αποστράγγισης λαδιού. 4. Καθαρίστε τυχόν λάδι από την ελαιολεκάνη και τοποθετήστε το πώμα. 5. Καθαρίστε τη βάση στήριξης του φίλτρου λαδιού. Αλείψτε τη φλάντζα με λεπτό στρώμα καθαρού λαδιού. Μην χρησιμοποιείτε γράσο. Βιδώστε το νέο φίλτρο έως ότου η φλάντζα να έρθει σε επαφή με τη βάση και στη συνέχεια σφίξτε κατά 3/4 έως 1 στροφή. - b - c - d - Ξεσφίξτε Φίλτρο λαδιού Ελαιολεκάνη Εύκαμπτος σωλήνας αποστράγγισης b c d ell 61

72 ΠΛΉΡΩΣΗ ΛΑΔΙΟΎ ΣΥΝΤΉΡΗΣΗ 1. Αφαιρέστε την τάπα του στομίου πλήρωσης λαδιού και προσθέστε περίπου 6 λίτρα (6,3 US qt) από το συνιστώμενο λάδι. Έτσι η στάθμη λαδιού θα έρθει στο μέσον του εύρους λειτουργίας. 2. Λειτουργήστε τον κινητήρα στο ρελαντί επί 5 λεπτά και ελέγξτε για διαρροή. Σβήστε τον κινητήρα. Για να είναι ακριβής η ένδειξη στάθμης λαδιού, αφήστε τον κινητήρα να κρυώσει για τουλάχιστον μία ώρα προτού ελέγξετε τη στάθμη λαδιού. Ανατρέξτε στην ενότητα Καύσιμο και Λάδι - Έλεγχος και συμπλήρωση λαδιού κινητήρα. ΣΗΜΕΙΩΣΗ: Ο έλεγχος της στάθμης λαδιού μέσα σε πέντε λεπτά από το σβήσιμο του κινητήρα μπορεί εσφαλμένα να δείξει μέχρι 1 λίτρο (1 US qt) πιο χαμηλή στάθμη. Αφήστε τον κινητήρα να κρυώσει για τουλάχιστον μία ώρα προτού ελέγξετε τη στάθμη λαδιού Λίπανση κιβωτίου ταχυτήτων Κατά την προσθήκη ή την αλλαγή λιπαντικού στο κιβώτιο, ελέγξτε οπτικά για την παρουσία νερού στο λιπαντικό. Εάν υπάρχει νερό, μπορεί να έχει κατακαθίσει στον πυθμένα και να εκκενωθεί πριν από το λιπαντικό, ή μπορεί να έχει αναμιχθεί με το λιπαντικό, δίνοντάς του μια γαλακτώδη όψη. Εάν αντιληφθείτε την ύπαρξη νερού, απευθυνθείτε στο εξουσιοδοτημένο κατάστημα για έλεγχο του κιβωτίου. Η ύπαρξη νερού στο λιπαντικό μπορεί να οδηγήσει σε πρόωρη φθορά των εδράνων, ή, σε πολύ χαμηλές θερμοκρασίας, το νερό μπορεί να παγώσει και να προκαλέσει ζημιές στο κιβώτιο. Εξετάστε το λιπαντικό του κιβωτίου που έχει αδειάσει για την ύπαρξη μεταλλικών σωματιδίων. Η παρουσία πολύ μικρών μεταλλικών σωματιδίων είναι ένδειξη φυσιολογικής φθοράς. Ο υπερβολικός αριθμός ρινισμάτων μετάλλου ή μεγαλύτερων σωματιδίων μπορεί να αποτελεί ένδειξη μη φυσιολογικής φθοράς του κιβωτίου, και θα πρέπει να αποτελέσει αντικείμενο ελέγχου από εξουσιοδοτημένο κατάστημα. ΑΠΟΣΤΡΆΓΓΙΣΗ ΤΟΥ ΚΙΒΩΤΊΟΥ ΤΑΧΥΤΉΤΩΝ 1. Τοποθετήστε την εξωλέμβια σε κάθετη θέση λειτουργίας. 2. Αφαιρέστε την προπέλα. Ανατρέξτε στην ενότητα Αντικατάσταση προπέλας. 3. Τοποθετήστε το δοχείο αποστράγγισης κάτω από την εξωλέμβια. 62 ell

73 ΣΥΝΤΉΡΗΣΗ 4. Βγάλτε την τάπα αερισμού και την τάπα πλήρωσης/αποστράγγισης και αδειάστε το λιπαντικό. b b - Τάπα αερισμού Τάπα πλήρωσης/αποστράγγισης ΧΩΡΗΤΙΚΌΤΗΤΑ ΤΟΥ ΚΙΒΩΤΊΟΥ ΤΑΧΥΤΉΤΩΝ ΣΕ ΛΙΠΑΝΤΙΚΌ Χωρητικότητα λιπαντικού κιβωτίου ταχυτήτων (κατά προσέγγιση) Δεξιόστροφη περιστροφή Αριστερόστροφη περιστροφή 830 ml (28,1 fl oz) ΣΥΝΙΣΤΏΜΕΝΑ ΛΙΠΑΝΤΙΚΆ ΚΙΒΩΤΊΟΥ Λιπαντικό κιβωτίου Mercury ή Quicksilver High Performnce. ΈΛΕΓΧΟΣ ΣΤΆΘΜΗΣ ΛΙΠΑΝΤΙΚΟΎ ΚΙΒΩΤΊΟΥ ΤΑΧΥΤΉΤΩΝ ΚΑΙ ΕΠΑΝΑΠΛΉΡΩΣΗ ΤΟΥ ΚΙΒΩΤΊΟΥ ΤΑΧΥΤΉΤΩΝ 1. Τοποθετήστε την εξωλέμβια σε κάθετη θέση λειτουργίας. 2. Βγάλτε την τάπα αερισμού / τη ροδέλα στεγανοποίησης. 3. Βγάλτε την τάπα πλήρωσης/αποστράγγισης. Τοποθετήστε το σωλήνα του λιπαντικού στην οπή πλήρωσης και προσθέστε λιπαντικό μέχρι αυτό να εμφανιστεί στην οπή αερισμού. b b - Οπή αερισμού Οπή πλήρωσης ΣΗΜΑΝΤΙΚΟ: Αντικαταστήστε τις ροδέλες στεγανοποίησης, αν παρουσιάζουν φθορές. ell 63

74 ΣΥΝΤΉΡΗΣΗ 4. Σταματήστε να προσθέτετε λιπαντικό. Τοποθετήστε την τάπα αερισμού και τη ροδέλα στεγανοποίησης πριν αφαιρέσετε το σωλήνα λιπαντικού. 5. Αφαιρέστε το σωλήνα λιπαντικού και τοποθετήστε την καθαρισμένη τάπα πλήρωσης/αποστράγγισης και τη ροδέλα στεγανοποίησης. 64 ell

75 Προετοιμασία για αποθήκευση Το πιο σημαντικό ζήτημα κατά την προετοιμασία της εξωλέμβιάς σας για αποθήκευση είναι η προστασία της από τη σκουριά, τη διάβρωση και τη ζημιά που προκαλείται από το πάγωμα παγιδευμένου νερού. Οι παρακάτω διαδικασίες αποθήκευσης πρέπει να τηρούνται κατά την προετοιμασία της εξωλέμβιάς σας για αποθήκευση μέχρι την επόμενη σεζόν λειτουργίας ή για παρατεταμένη αποθήκευση (δύο μήνες ή παραπάνω). ΕΙΔΟΠΟΙΗΣΗ Αν δεν υπάρχει αρκετό νερό ψύξης, ο κινητήρας, η αντλία νερού και άλλα εξαρτήματα θα υπερθερμανθούν και θα υποστούν ζημιές. Φροντίστε για την παροχή επαρκούς ποσότητας νερού στις εισαγωγές νερού κατά τη διάρκεια της λειτουργίας. ΣΎΣΤΗΜΑ ΚΑΥΣΊΜΟΥ ΑΠΟΘΉΚΕΥΣΗ ΣΗΜΑΝΤΙΚΟ: Η βενζίνη που περιέχει αλκοόλη (αιθανόλη ή μεθανόλη) μπορεί να προκαλέσει σχηματισμό οξέων κατά την αποθήκευση και να καταστρέψει το σύστημα καυσίμου. Αν η βενζίνη που χρησιμοποιείτε περιέχει αλκοόλη, ενδείκνυται να αδειάζετε όσο το δυνατόν περισσότερη ποσότητα βενζίνης από τη δεξαμενή καυσίμου, τον απομακρυσμένο σωλήνα καυσίμου και το σύστημα καυσίμου του κινητήρα. ΣΗΜΑΝΤΙΚΟ: Η παρούσα εξωλέμβια διαθέτει κλειστό σύστημα καυσίμου όταν ο κινητήρας δεν λειτουργεί. Με αυτό το κλειστό σύστημα, το καύσιμο που δεν είναι στο ρεζερβουάρ, αλλά βρίσκεται εντός του συστήματος καυσίμου του κινητήρα, παραμένει σταθεροποιημένο κατά τη διάρκεια των συνηθισμένων περιόδων αποθήκευσης χωρίς να απαιτείται η προσθήκη σταθεροποιητικών καυσίμου. Γεμίστε το ρεζερβουάρ και το σύστημα καυσίμου του κινητήρα με βελτιωμένο (σταθεροποιημένο) καύσιμο για να αποφευχθεί ο σχηματισμός γυαλάδας και κολλωδών υπολοίπων. Ακολουθήστε τις παρακάτω οδηγίες. Φορητό ρεζερβουάρ καυσίμου - Χύστε την απαιτούμενη ποσότητα σταθεροποιητικού καυσίμου Quickstor (ακολουθήστε τις οδηγίες που αναγράφονται στο δοχείο) στο ρεζερβουάρ καυσίμου. Γείρετε το ρεζερβουάρ καυσίμου εμπρός-πίσω για να αναμιχθεί το σταθεροποιητικό με τη βενζίνη. Μόνιμα τοποθετημένο ρεζερβουάρ καυσίμου - Χύστε την απαιτούμενη ποσότητα σταθεροποιητικού βενζίνης Quickstor (ακολουθήστε τις οδηγίες που αναγράφονται στο κουτί) σε ξεχωριστό δοχείο και αναμίξτε με περίπου ένα λίτρο (ένα qurt) βενζίνης. Χύστε το μίγμα αυτό στο ρεζερβουάρ. Αρ. αναφ. σωλήνα 124 Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Σταθεροποιητής καυσίμου Quickstor Δεξαμενή καυσίμου 92-8M Προστασία των εξωτερικών μερών της εξωλέμβιας Επικαλύψτε με μπογιά τυχόν χαρακιές. Συμβουλευτείτε τον αντιπρόσωπό σας για μπογιά επικάλυψης. Ψεκάστε με αντιδιαβρωτικό της Quicksilver ή της Mercury Precision Lubricnts τις εξωτερικές μεταλλικές επιφάνειες (εκτός από τα ανόδια ελέγχου διάβρωσης). Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 120 Αντιδιαβρωτικό Εξωτερικές μεταλλικές επιφάνειες Q55 Προστασία των εσωτερικών μερών του κινητήρα ΣΗΜΑΝΤΙΚΟ: Ανατρέξτε στην ενότητα ''Επιθεώρηση και αντικατάσταση των μπουζί'' του κεφαλαίου ''Συντήρηση'' για την ορθή διαδικασία αφαίρεσης των μπουζί. Αλλάξτε το λάδι και το φίλτρο του κινητήρα. Αφαιρέστε τα μπουζί. ell 65

76 ΑΠΟΘΉΚΕΥΣΗ Ψεκάστε περίπου30 ml (1 fl oz) αντισκωριακό σφράγισης αποθήκευσης σε κάθε οπή μπουζί Αρ. αναφ. σωλήνα 119 Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Αντισκωριακό σφράγισης αποθήκευσης Οπές μπουζί Q03 Ενεργοποιήστε το κλειδί / το κουμπί εκκίνησης για να περιστραφεί ο κινητήρας κατά έναν κύκλο εκκίνησης έτσι ώστε να κατανεμηθεί το στεγανοποιητικό αποθήκευσης σε όλα τα σημεία των κυλίνδρων. Βάλτε τα μπουζί. Κιβώτιο ταχυτήτων Αδειάστε το λιπαντικό του κιβωτίου ταχυτήτων και ξαναγεμίστε με νέο λιπαντικό (ανατρέξτε στο κεφάλαιο Λίπανση κιβωτίου ταχυτήτων). Τοποθέτηση της εξωλέμβιας για αποθήκευση Αποθηκεύστε την εξωλέμβια σε όρθια (κατακόρυφη) θέση προκειμένου να αδειάζει το νερό. ΕΙΔΟΠΟΙΗΣΗ Η αποθήκευση της εξωλέμβιας σε θέση κλίσης μπορεί να προκαλέσει ζημιά στην εξωλέμβια. Το παγιδευμένο νερό στις διόδους ψύξης ή το βρόχινο νερό που συλλέγεται στο στόμιο εξαγωγής προπέλας του κιβωτίου ταχυτήτων μπορεί να παγώσει. Αποθηκεύστε την εξωλέμβια στη θέση τέρμα κάτω. Αποθήκευση μπαταρίας Ακολουθήστε τις οδηγίες του κατασκευαστή της μπαταρίας για την αποθήκευση και τη φόρτισή της. Βγάλτε τη μπαταρία από το σκάφος και ελέγξτε τη στάθμη νερού. Αν χρειαστεί, φορτίστε την. Αποθηκεύστε την μπαταρία σε δροσερό, ξηρό μέρος. Κατά τη διάρκεια της αποθήκευσης, να ελέγχετε τη στάθμη νερού και να φορτίζετε περιοδικά τη μπαταρία. 66 ell

77 Η μίζα δεν γυρίζει τον κινητήρα ΠΙΘΑΝΈΣ ΑΙΤΊΕΣ Ο διακόπτης σβησίματος με αναδέτη δεν είναι στη θέση "RUN" (λειτουργία). Καμένη ασφάλεια 15 A. Ελέγξτε την ασφάλεια πλεξούδας τηλεχειρισμού 14 ακροδεκτών / το διακόπτη εξισορρόπησης καλύμματος / το ρελέ κεντρικής παροχής ρεύματος. Ανατρέξτε στην ενότητα Συντήρηση. Ο μοχλός ταχυτήτων της εξωλέμβιας δεν είναι στο νεκρό. Αδύνατη μπαταρία ή χαλαρές ή διαβρωμένες συνδέσεις μπαταρίας. Βλάβη του διακόπτη μίζας. Ελαττωματική καλωδίωση ή ηλεκτρική σύνδεση. Βλάβη στον ηλεκτρομαγνητικό διακόπτη (βαρελάκι) ή το βοηθητικό σωληνοειδές της μίζας. Ο κινητήρας δεν παίρνει εμπρός ΠΙΘΑΝΈΣ ΑΙΤΊΕΣ Ακατάλληλη διαδικασία εκκίνησης. Ανατρέξτε στο κεφάλαιο Λειτουργία. Παλαιά ή μολυσμένη βενζίνη. Το καύσιμο δεν φτάνει στον κινητήρα. Το ρεζερβουάρ είναι άδειο. Το στόμιο αέρα του ρεζερβουάρ δεν είναι ανοικτό ή είναι αποφραγμένο. Ο σωλήνας καυσίμου είναι αποσυνδεδεμένος ή τσακισμένος. Το φίλτρο καυσίμου είναι αποφραγμένο. Ανατρέξτε στο κεφάλαιο Συντήρηση. Βλάβη της αντλίας καυσίμου. Το φίλτρο του ρεζερβουάρ είναι αποφραγμένο. Βλάβη σε εξάρτημα του συστήματος ανάφλεξης. Ελαττωματικά ή ακάθαρτα μπουζί. Ανατρέξτε στο κεφάλαιο Συντήρηση. Προβληματική λειτουργία του κινητήρα ΠΙΘΑΝΆ ΑΊΤΙΑ Υπερθέρμανση - Η προειδοποιητική κόρνα δεν λειτουργεί. Χαμηλή πίεση λαδιού. Ελέγξτε τη στάθμη του λαδιού. Τα μπουζί είναι λερωμένα ή ελαττωματικά. Ανατρέξτε στην ενότητα Συντήρηση. Εσφαλμένες αρχικές/προσαρμοσμένες ρυθμίσεις. Το καύσιμο περιορίζεται στον κινητήρα.. Στο φίλτρο καυσίμου κινητήρα υπάρχουν εμπόδια. Ανατρέξτε στην ενότητα Συντήρηση. b. Στο φίλτρο της δεξαμενής καυσίμου υπάρχουν εμπόδια. c. Κολλημένη αντισιφωνική βαλβίδα (βρίσκεται στις μόνιμα εγκατεστημένες δεξαμενές καυσίμων). d. Τσακισμένος ή συμπιεσμένος αγωγός καυσίμου. Βλάβη της αντλίας καυσίμου. ΑΝΤΙΜΕΤΏΠΙΣΗ ΠΡΟΒΛΗΜΆΤΩΝ Βλάβη στοιχείου του συστήματος ανάφλεξης. ell 67

78 ΑΝΤΙΜΕΤΏΠΙΣΗ ΠΡΟΒΛΗΜΆΤΩΝ Απώλεια απόδοσης ΠΙΘΑΝΈΣ ΑΙΤΊΕΣ Υπερθέρμανση - Η προειδοποιητική κόρνα δεν λειτουργεί. Χαμηλή πίεση λαδιού. Ελέγξτε τη στάθμη λαδιού. Το γκάζι δεν ανοίγει τελείως. Η προπέλα είναι καταστραμμένη ή δεν έχει το κατάλληλο μέγεθος. Λανθασμένος χρονισμός, ρύθμιση ή εγκατάσταση του κινητήρα. Το σκάφος είναι υπερφορτωμένο ή το φορτίο δεν είναι σωστά κατανεμημένο. Υπερβολική ποσότητα νερού στον υδροσυλλέκτη. Ο πυθμένας του σκάφους είναι βρόμικος ή καταστραμμένος. Η μπαταρία ξεφορτίζεται ΠΙΘΑΝΈΣ ΑΙΤΊΕΣ Οι συνδέσεις της μπαταρίας είναι χαλαρές ή διαβρωμένες. Χαμηλή στάθμη ηλεκτρολύτη στην μπαταρία. Η μπαταρία είναι φθαρμένη ή έχει μειωμένη απόδοση. Υπερβολική χρήση των ηλεκτρικών αξεσουάρ. Ελαττωματικός ανορθωτής, εναλλάκτης ή ρυθμιστής τάσης. Ανοικτό κύκλωμα στο καλώδιο εξόδου του εναλλάκτη (εύτηκτη σύνδεση). 68 ell

79 ΠΑΡΟΧΉ ΤΕΧΝΙΚΉΣ ΒΟΉΘΕΙΑΣ ΣΤΟΥΣ ΙΔΙΟΚΤΉΤΕΣ Παροχή τεχνικής βοήθειας ΣΈΡΒΙΣ ΣΤΗΝ ΠΕΡΙΟΧΉ ΣΑΣ Αν χρειάζεται να κάνετε σέρβις στο εφοδιασμένο με εξωλέμβιο κινητήρα σκάφος σας Mercury, πηγαίνετέ το σε εξουσιοδοτημένο αντιπρόσωπο. Μόνο οι εξουσιοδοτημένοι αντιπρόσωποι ειδικεύονται σε προϊόντα Mercury και διαθέτουν μηχανικούς ειδικευμένους από το εργοστάσιο, ειδικά εργαλεία και εξοπλισμό, καθώς και γνήσια εξαρτήματα και παρελκόμενα Quicksilver ώστε να κάνουν σωστό σέρβις στον κινητήρα σας. ΣΗΜΕΙΩΣΗ: Τα εξαρτήματα και τα παρελκόμενα Quicksilver σχεδιάζονται και κατασκευάζονται από τη Mercury Mrine ειδικά για το δικό σας συγκρότημα κινητήρα. ΕΞΥΠΗΡΈΤΗΣΗ ΕΚΤΌΣ ΤΗΣ ΠΕΡΙΟΧΉΣ ΣΑΣ Αν βρίσκεστε εκτός της περιοχής που καλύπτει ο τοπικός σας αντιπρόσωπος και προκύψει οποιοδήποτε πρόβλημα, επικοινωνήστε με τον πλησιέστερο εξουσιοδοτημένο αντιπρόσωπο. Αν, για οποιοδήποτε λόγο, δεν μπορείτε να εξυπηρετηθείτε, επικοινωνήστε με το πλησιέστερο Περιφερειακό Κέντρο Εξυπηρέτησης. Αν βρίσκεστε εκτός των Η.Π.Α. και του Καναδά, επικοινωνήστε με το πλησιέστερο Κέντρο Διεθνούς Εξυπηρέτησης της Mrine Power Interntionl. ΚΛΟΠΉ ΤΟΥ ΣΥΓΚΡΟΤΉΜΑΤΟΣ ΚΙΝΗΤΉΡΑ Σε περίπτωση κλοπής του συγκροτήματος κινητήρα, ενημερώστε άμεσα τις τοπικές αρχές και την Mercury Mrine για το μοντέλο και τους αριθμούς σειράς, δίνοντας τα στοιχεία του ατόμου που θα πρέπει να ειδοποιηθεί σε περίπτωση ανεύρεσης. Οι πληροφορίες αυτές διατηρούνται σε μια βάση δεδομένων της Mercury Mrine και χρησιμοποιούνται ως βοήθημα από τις αρχές και τους αντιπροσώπους για την ανεύρεση των συγκροτημάτων κινητήρα που έχουν κλαπεί. ΤΙ ΠΡΈΠΕΙ ΝΑ ΠΡΟΣΈΞΕΤΕ ΣΕ ΠΕΡΊΠΤΩΣΗ ΒΎΘΙΣΗΣ 1. Πριν την ανέλκυση, επικοινωνήστε με έναν εξουσιοδοτημένο αντιπρόσωπο της Mercury. 2. Μετά την ανέλκυση, επιβάλλεται το άμεσο σέρβις του κινητήρα από έναν εξουσιοδοτημένο αντιπρόσωπο της Mercury για να μειωθεί η πιθανότητα σοβαρών βλαβών του συγκροτήματος κινητήρα. ΑΝΤΑΛΛΑΚΤΙΚΆ ΣΈΡΒΙΣ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε τον κίνδυνο φωτιάς ή πυρκαγιάς. Τα στοιχεία του ηλεκτρικού συστήματος, του συστήματος ανάφλεξης και του συστήματος καυσίμου των προϊόντων της Mercury Mrine συμμορφώνονται με τα ομοσπονδιακά και τα διεθνή πρότυπα για την ελαχιστοποίηση των κινδύνων πυρκαγιάς ή έκρηξης. Μη χρησιμοποιείτε στο ηλεκτρικό σύστημα ή στο σύστημα καυσίμου ανταλλακτικά που δεν συμμορφώνονται με τα εν λόγω πρότυπα. Όταν κάνετε σέρβις στο ηλεκτρικό σύστημα και το σύστημα καυσίμου, τοποθετήστε και σφίξτε καλά όλα τα εξαρτήματα. Οι κινητήρες θαλάσσης είναι σχεδιασμένοι ώστε να λειτουργούν με τέρμα ή σχεδόν τέρμα ανοικτό γκάζι κατά το μεγαλύτερο μέρος της ζωής τους. Έχει, επίσης, προβλεφθεί το ότι θα λειτουργούν τόσο σε γλυκό όσο και σε θαλασσινό νερό. Γι αυτούς τους λόγους, απαιτούνται πολλά ειδικά εξαρτήματα. ΠΛΗΡΟΦΟΡΊΕΣ ΓΙΑ ΑΝΤΑΛΛΑΚΤΙΚΆ ΚΑΙ ΠΑΡΕΛΚΌΜΕΝΑ Για τυχόν απορίες σχετικά με τα γνήσια ανταλλακτικά Mercury Precision Prts ή τα παρελκόμενα Quicksilver Mrine Prts nd Accessories, αποταθείτε σε εξουσιοδοτημένο αντιπρόσωπο στην περιοχή σας. Ο αντιπρόσωπος διαθέτει τα κατάλληλα συστήματα για την παραγγελία των ανταλλακτικών και των παρελκομένων, σε περίπτωση που δεν διαθέτει απόθεμα. Μοντέλο κινητήρα και αριθμός σειράς απαιτούνται για την παραγγελία των σωστών ανταλλακτικών. ell 69

80 ΠΑΡΟΧΉ ΤΕΧΝΙΚΉΣ ΒΟΉΘΕΙΑΣ ΣΤΟΥΣ ΙΔΙΟΚΤΉΤΕΣ ΕΠΊΛΥΣΗ ΠΡΟΒΛΗΜΆΤΩΝ Είναι σημαντικό για τον αντιπρόσωπό σας και για εμάς να μείνετε ικανοποιημένοι από το προϊόν της Mercury. Αν έχετε ποτέ προβλήματα, ερωτήσεις ή ανησυχίες σχετικά με το δικό σας συγκρότημα κινητήρα, επικοινωνήστε με τον αντιπρόσωπό σας ή οποιαδήποτε εξουσιοδοτημένη αντιπροσωπεία της Mercury. Αν χρειάζεστε πρόσθετη βοήθεια: 1. Μιλήστε με το διευθυντή πωλήσεων της αντιπροσωπείας ή το διευθυντή του τμήματος εξυπηρέτησης. 2. Αν έχετε ερωτήσεις, ανησυχίες ή προβλήματα που δεν μπορούν να επιλυθούν από την αντιπροσωπεία σας, επικοινωνήστε με το γραφείο εξυπηρέτησης της Mercury Mrine για βοήθεια. Η Mercury Mrine θα συνεργαστεί μαζί σας και μαζί με την αντιπροσωπεία σας για την επίλυση όλων των προβλημάτων. Το τμήμα εξυπηρέτησης πελατών θα χρειαστεί τις παρακάτω πληροφορίες: Το ονοματεπώνυμο και τη διεύθυνσή σας Ο αριθμός τηλεφώνου σας την ημέρα. Το μοντέλο και οι αριθμοί σειράς για το συγκρότημα κινητήρα σας Ονομασία και διεύθυνση της αντιπροσωπείας σας Τη φύση του προβλήματος ΣΤΟΙΧΕΊΑ ΕΠΙΚΟΙΝΩΝΊΑΣ ΓΙΑ ΤΟ ΤΜΉΜΑ ΕΞΥΠΗΡΈΤΗΣΗΣ ΠΕΛΑΤΏΝ ΤΗΣ MERCURY MARINE Για υποστήριξη καλέστε, στείλτε φαξ ή γράψτε στο γραφείο που εξυπηρετεί την περιοχή σας. Στην επιστολή και το φαξ αναφέρετε και τον αριθμό τηλεφώνου σας. Ηνωμένες Πολιτείες, Καναδάς Τηλέφωνο Φαξ Ιστοσελίδα Αγγλικά Γαλλικά Αγγλικά Γαλλικά Mercury Mrine W6250 Pioneer Rod P.O. Box 1939 Fond du Lc, WI Αυστραλία, Ειρηνικός Τηλέφωνο Φαξ Όμιλος Brunswick Asi Pcific Bessemer Drive Dndenong South, Victori 3175 Αυστραλία Ευρώπη, Μέση Ανατολή, Αφρική Τηλέφωνο Φαξ Brunswick Mrine Europe Prc Industriel de Petit-Rechin B-4800 Verviers, Βέλγιο Μεξικό, Κεντρική Αμερική, Νότιος Αμερική, Καραϊβική Τηλέφωνο Φαξ Mercury Mrine Interchnge Circle North Mirmr, FL Η.Π.Α. Ιαπωνία Τηλέφωνο Kisk Co., Ltd. Φαξ Knnbecho, Ski-ku Ski-shi, Osk , Jpn 70 ell

81 ΠΑΡΟΧΉ ΤΕΧΝΙΚΉΣ ΒΟΉΘΕΙΑΣ ΣΤΟΥΣ ΙΔΙΟΚΤΉΤΕΣ Ασία, Σιγκαπούρη Τηλέφωνο Φαξ Όμιλος Brunswick Asi Pcific T/A Mercury Mrine Singpore Pte Ltd 29 Loyng Drive Σιγκαπούρη, Παραγγελία έντυπου υλικού Πριν να παραγγείλετε έντυπο υλικό, θα πρέπει να συλλέξετε τις εξής πληροφορίες σχετικά με το συγκρότημα κινητήρα: Μοντέλο Ιπποδύναμη Αριθμός σειράς Έτος ΗΝΩΜΈΝΕΣ ΠΟΛΙΤΕΊΕΣ ΚΑΙ ΚΑΝΑΔΆΣ Για πρόσθετο έντυπο υλικό για το συγκρότημα κινητήρα της Mercury Mrine που έχετε αγοράσει, επικοινωνήστε με τον πλησιέστερο αντιπρόσωπο της Mercury Mrine ή με τη: Mercury Mrine Τηλέφωνο Φαξ Ταχυδρομική διεύθυνση (920) (Μόνο ΗΠΑ) ΕΚΤΌΣ Η.Π.Α. ΚΑΙ ΚΑΝΑΔΆ (920) (Μόνο ΗΠΑ) Mercury Mrine Υπόψη: Publictions Deprtment P.O. Box 1939 Fond du Lc, WI Επικοινωνήστε με το πλησιέστερο εξουσιοδοτημένο κέντρο επισκευών της Mercury Mrine για να παραγγείλετε πρόσθετο έντυπο υλικό που είναι διαθέσιμο για το συγκεκριμένο συγκρότημα κινητήρα. Παρακαλούμε αποστείλετε το ακόλουθο δελτίο παραγγελίας μαζί με την πληρωμή σας στη: Mercury Mrine Υπόψη: Publictions Deprtment W6250 West Pioneer Rod P.O. Box 1939 Fond du Lc, WI Παραλήπτης: ((Παρακαλούμε βγάλτε ένα αντίγραφο του εντύπου αυτού γράψτε ή τυπώστε - Αυτή είναι η ετικέτα παραλήπτη) Ονομα Διεύθυνση Πόλη, Περιφέρεια, Νομός Ταχυδρομικός κωδικός Χώρα Ποσότητα Εξάρτημα Αρ. στοκ Τιμή Σύνολο: Σύνολο πληρωτέο. ell 71

82 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ Εξαρτήματα στερέωσης κινητήρα επικυρωμένα από την Mercury Mrine ΣΗΜΑΝΤΙΚΟ: Η Mercury Mrine παρέχει εγκεκριμένα εξαρτήματα στερέωσης και οδηγίες εγκατάστασης, συμπεριλαμβανομένων των προδιαγραφών ροπής, με όλους μας τους εξωλέμβιους κινητήρες έτσι ώστε να μπορούν να στερεωθούν καλά σε καθρέφτες σκαφών. Η εσφαλμένη εγκατάσταση του εξωλέμβιου κινητήρα μπορεί να προκαλέσει προβλήματα απόδοσης και αξιοπιστίας και κατά συνέπεια θέματα για την ασφάλεια. Ακολουθήστε όλες τις οδηγίες σε σχέση με την εγκατάσταση του εξωλέμβιου κινητήρα. ΜΗΝ τοποθετείτε οποιοδήποτε άλλο εξάρτημα στο σκάφος με τα εξαρτήματα σύνδεσης που παρέχονται με τον εξωλέμβιο κινητήρα. Για παράδειγμα, μην τοποθετείτε μπάρες έλξης για σκι ή σκάλες επιβίβασης επάνω στο σκάφος χρησιμοποιώντας τα εξαρτήματα στερέωσης που παρέχονται με τον εξωλέμβιο κινητήρα. Με την εγκατάσταση άλλων προϊόντων επάνω στο σκάφος τα οποία χρησιμοποιούν τα εξαρτήματα στερέωσης του εξωλέμβιου κινητήρα, περιορίζεται η ικανότητα των εξαρτημάτων να στηρίζουν σωστά και με ασφάλεια τον εξωλέμβιο κινητήρα στον καθρέφτη. Οι εξωλέμβιοι κινητήρες που απαιτούν εγκεκριμένα εξαρτήματα στερέωσης θα έχουν το παρακάτω αυτοκόλλητο στο σφιγκτήρα του καθρέφτη Παρελκόμενα τοποθετημένα στο μπρακέτο σύσφιξης καθρέφτη Η Mercury Mrine ενημερώθηκε ότι ορισμένα παρελκόμενα θαλάσσιων κινητήρων της αγοράς ftermrket (ανεξάρτητη αγορά), όπως κλίμακες επιβίβασης έκτακτης ανάγκης, άγκυρες αβαθών υδάτων, κιτ σφήνας καθρέφτη και διατάξεις σύνδεσης εξαρτημάτων για θαλάσσια αθλήματα, έχουν τοποθετηθεί στο σκάφος χρησιμοποιώντας τα ίδια μέσα στερέωσης που στερεώνουν τον εξωλέμβιο κινητήρα στον καθρέφτη (ή τη βάση εξωλέμβιας). Η χρήση των ίδιων στοιχείων στερέωσης για την ασφάλιση τόσο του παρελκόμενου όσο και του κινητήρα στο σκάφος, θέτει σε κίνδυνο την ικανότητα των στοιχείων στερέωσης να διατηρούν το σωστό φορτίο σύσφιξης. Σε σκάφος όπου τα στοιχεία στερέωσης κινητήρα είναι λασκαρισμένα, ενδέχεται να προκύψουν ζητήματα απόδοσης, ανθεκτικότητας και/ή ασφάλειας.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε τυχόν σοβαρό τραυματισμό ή το θάνατο εξαιτίας της απώλειας του ελέγχου του σκάφους. Τα λασκαρισμένα στοιχεία στερέωσης κινητήρα ενδέχεται να προκαλέσουν βλάβη στο μπρακέτο καθρέφτη, με αποτέλεσμα την απώλεια της ικανότητας του οδηγού να ελέγχει το σκάφος. Βεβαιωθείτε σε κάθε περίπτωση ότι τα στοιχεία στερέωσης κινητήρα έχουν συσφιχτεί σύμφωνα με την προβλεπόμενη ροπή. 72 ell

83 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ ΑΠΟΔΕΚΤΉ ΤΟΠΟΘΈΤΗΣΗ ΠΑΡΕΛΚΌΜΕΝΩΝ ΣΤΟ ΜΠΡΑΚΈΤΟ ΣΎΣΦΙΞΗΣ ΚΑΘΡΈΦΤΗ Αφού ο κινητήρας στερεωθεί στον καθρέφτη ή τη βάση εξωλέμβιας, σύμφωνα με τις οδηγίες εγκατάστασης κινητήρα, μπορείτε να συνδέσετε παρελκόμενο στο σκάφος χρησιμοποιώντας τις μη χρησιμοποιηθείσες οπές μπουλονιού στο μπρακέτο σύσφιξης καθρέφτη, όπως φαίνεται στο Σχήμα 1. Στην παρακάτω λίστα παρέχονται και άλλες κατευθυντήριες οδηγίες για την τοποθέτηση παρελκόμενων στο μπρακέτο σύσφιξης καθρέφτη. Τα στοιχεία στερέωσης του παρελκόμενου θα πρέπει να διέρχονται από τον καθρέφτη του σκάφους ή τη βάση εξωλέμβιας. ell 73

84 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ Η εγκατάσταση δεν πρέπει να δημιουργεί ζητήματα παρεμβολών, όπως πλάκα στερέωσης παρελκόμενου που ακουμπά στην ακτίνα του μπρακέτου σύσφιξης καθρέπτη. Ανατρέξτε στο σχήμα 1. f e c b d Σχήμα 1 - Ελάχιστο διάκενο 3,175 mm (0.125 in.) b - Άκρο του μπρακέτου παρελκόμενου c - Τοίχωμα μπρακέτου σύσφιξης καθρέφτη d - Ακτίνα e - Στοιχεία στερέωσης που παρέχονται μαζί με τον κινητήρα f - Στοιχεία στερέωσης που παρέχονται από τον κατασκευαστή παρελκόμενων, τοποθετημένα μέσω μη χρησιμοποιημένων οπών μπρακέτου στήριξης κινητήρα 74 ell

85 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ ΜΗ ΑΠΟΔΕΚΤΉ ΣΤΕΡΈΩΣΗ ΠΑΡΕΛΚΌΜΕΝΩΝ ΣΗΜΑΝΤΙΚΟ: Μη χρησιμοποιείτε τα στοιχεία στερέωσης που στερεώνουν τον κινητήρα στο σκάφος (είτε στον καθρέφτη, είτε στη βάση εξωλέμβιας) για οποιονδήποτε σκοπό εκτός της στερέωσης του κινητήρα στο σκάφος. 1. Μην τοποθετείτε παρελκόμενο στο μπρακέτο σύσφιξης καθρέπτη έτσι ώστε να μη στηρίζεται. Ανατρέξτε στο σχήμα 2. Σχήμα Μη συνδέετε παρελκόμενο στο σκάφος χρησιμοποιώντας το υλικό στερέωσης κινητήρα. Ανατρέξτε στο σχήμα 3. b c Σχήμα 3 - Στοιχεία στερέωσης που παρέχονται μαζί με τον κινητήρα b - Μπρακέτο σύσφιξης καθρέφτη c - Παρελκόμενο ell 75

86 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ 3. Μην τοποθετείτε σφήνες ή πλάκες μεταξύ των μπρακέτων σύσφιξης καθρέφτη και του καθρέφτη (ή της βάσης εξωλέμβιας). Ανατρέξτε στο σχήμα 4. b Σχήμα 4 - Καθρέφτης σκάφους ή βάση εξωλέμβιας b - Μπρακέτο σύσφιξης καθρέφτη c - Σφήνα/πλάκα c Σημαντικές πληροφορίες Ο εξοπλισμός σκαφών, που περιλαμβάνει την ορθή εγκατάσταση του κινητήρα, γίνεται όλο και πιο περίπλοκη διαδικασία με τα χρόνια. Ως εκ τούτου, η Mercury Mrine συνιστά η εγκατάσταση των κινητήρων να γίνεται μόνο από εξουσιοδοτημένους αντιπροσώπους της Mercury. Αν σκοπεύετε να παραβλέψετε αυτήν τη σύσταση και να εγκαταστήσετε τον κινητήρα οι ίδιοι, βεβαιωθείτε ότι έχετε διαβάσει αυτές τις οδηγίες και τις τηρείτε. Η παράλειψη της τήρησης αυτών των οδηγιών εγκατάστασης ενδέχεται να οδηγήσει σε τραυματισμό ή και στο θάνατο. ΣΗΜΕΙΩΣΗ: Μην τοποθετείτε βοηθητική ηλεκτρική αντλία καυσίμου στο σύστημα καυσίμου για αυτόν τον κινητήρα. Ιπποδύναμη του σκάφους! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν υπερβείτε τη μέγιστη ονομαστική ιπποδύναμη του σκάφους μπορεί να προκληθεί σοβαρός τραυματισμός ή ο θάνατος. Η τοποθέτηση εξωλέμβιας με υπερβολικά μεγάλη ιπποδύναμη μπορεί έχει ως αποτέλεσμα να επηρεαστεί ο έλεγχος του σκάφους και τα χαρακτηριστικά επίπλευσης ή να σπάσει ο καθρέφτης. Μην τοποθετείτε κινητήρα που υπερβαίνει τη μέγιστη ονομαστική ισχύ του σκάφους σας. Μην τοποθετείτε στο σκάφος σας εξωλέμβια με υπερβολικά μεγάλη ισχύ ούτε να το υπερφορτώνετε. Τα περισσότερα σκάφη φέρουν την απαιτούμενη πινακίδα χωρητικότητας που δείχνει τη μέγιστη αποδεκτή ισχύ και φορτίο όπως αυτά καθορίζονται από τον κατασκευαστή σύμφωνα με συγκεκριμένες ομοσπονδιακές (Η.Π.Α.) κατευθυντήριες οδηγίες. Αν έχετε αμφιβολίες, επικοινωνήστε με τον αντιπρόσωπο ή τον κατασκευαστή του σκάφους. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY XXX XXX ell

87 Προστασία εκκίνησης με ταχύτητα! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εκκίνηση του κινητήρα με ταχύτητα μπορεί να προκαλέσει σοβαρό τραυματισμό ή θάνατο. Μη χρησιμοποιείτε ποτέ κάποιο σκάφος που δεν διαθέτει προστατευτική διάταξη για εκκίνηση μόνο σε νεκρά. Το τηλεχειριστήριο που είναι συνδεδεμένο με την εξωλέμβια πρέπει να διαθέτει μηχανισμό προστασίας που διασφαλίζει ότι η εκκίνηση γίνεται μόνο όταν έχετε επιλέξει νεκρό. Με τον τρόπο αυτό αποφεύγεται η εκκίνηση του κινητήρα με ταχύτητα. Σύστημα καυσίμου ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ ΒΟΗΘΗΤΙΚΉ ΗΛΕΚΤΡΙΚΉ ΑΝΤΛΊΑ ΚΑΥΣΊΜΟΥ ΣΗΜΑΝΤΙΚΟ: Μην τοποθετείτε βοηθητική ηλεκτρική αντλία καυσίμου στο σύστημα καυσίμου για αυτόν τον κινητήρα. ΑΠΟΦΥΓΉ ΤΗΣ ΑΠΌΦΡΑΞΗΣ ΤΗΣ ΡΟΉΣ ΤΟΥ ΚΑΥΣΊΜΟΥ ΣΗΜΑΝΤΙΚΟ: Η προσθήκη εξαρτημάτων στο σύστημα παροχής καυσίμου (φίλτρα, βαλβίδες, προσαρμογές, κ.τ.λ.) μπορεί να περιορίσει τη ροή του καυσίμου. Η απόφραξη αυτή μπορεί να έχει ως αποτέλεσμα τη διακοπή της λειτουργίας του κινητήρα σε χαμηλή ταχύτητα, και/ή φτωχό μίγμα καυσίμου σε υψηλές στροφές που μπορεί να προκαλέσει ζημιά στον κινητήρα. ΑΠΑΊΤΗΣΗ ΕΎΚΑΜΠΤΟΥ ΣΩΛΉΝΑ ΚΑΥΣΊΜΟΥ ΧΑΜΗΛΉΣ ΔΙΑΠΌΤΙΣΗΣ Ισχύει για τις εξωλέμβιες που κατασκευάστηκαν για πώληση, έχουν ήδη πωληθεί ή διατίθενται προς πώληση στις Ηνωμένες Πολιτείες. Η Υπηρεσία Προστασίας Περιβάλλοντος (EPA) των ΗΠΑ απαιτεί να χρησιμοποιείται εύκαμπτος σωλήνας καυσίμου χαμηλής διαπότισης για τον πρωταρχικό εύκαμπτο σωλήνα καυσίμου που συνδέει το ρεζερβουάρ με την εξωλέμβια, σε όλες τις εξωλέμβιες που κατασκευάζονται μετά την 1η Ιανουαρίου Ως εύκαμπτος σωλήνας καυσίμου χαμηλής διαπότισης ορίζεται ο σωλήνας USCG τύπου B1-15 ή τύπου A1-15 που δεν υπερβαίνει τα 15 g/m²/24 ώρες με καύσιμο CE 10 στους23 C όπως καθορίζεται για τους εύκαμπτους σωλήνες θαλάσσιας χρήσης SAE J ΑΠΑΙΤΉΣΕΙΣ ΤΗΣ EPA ΓΙΑ ΦΟΡΗΤΆ ΡΕΖΕΡΒΟΥΆΡ ΚΑΥΣΊΜΩΝ ΥΠΌ ΠΊΕΣΗ H Υπηρεσία Προστασίας Περιβάλλοντος (EPA) απαιτεί όλα τα φορητά συστήματα καυσίμων που κατασκευάζονται μετά την 1η Ιανουαρίου 2011, για χρήση σε εξωλέμβιες μηχανές, να παραμένουν πλήρως στεγανοποιημένα (υπό πίεση) έως τα 34,4 kp (5.0 psi). Αυτά τα ρεζερβουάρ μπορεί να περιλαμβάνουν τα παρακάτω: Μία είσοδο αέρα που ανοίγει ώστε να επιτρέψει την είσοδο αέρα, καθώς το καύσιμο αντλείται από το ρεζερβουάρ. Μία έξοδο αέρα που ανοίγει (επιτρέπει τη διέλευση) προς την ατμόσφαιρα σε περίπτωση όπου η πίεση υπερβεί τα 34,4 kp (5.0 psi). ΑΠΑΊΤΗΣΗ ΒΑΛΒΊΔΑΣ ΠΑΡΟΧΉΣ ΚΑΥΣΊΜΟΥ (FDV) Όποτε χρησιμοποιείται ένα ρεζερβουάρ υπό πίεση, είναι απαραίτητη η εγκατάσταση βαλβίδας παροχής καυσίμου στον εύκαμπτο σωλήνα καυσίμου ανάμεσα στο ρεζερβουάρ και τον κινητήρα. Η βαλβίδα παροχής καυσίμου αποτρέπει την είσοδο του υπό πίεση καυσίμου στον κινητήρα και την πρόκληση υπερχείλισης του συστήματος καυσίμου ή το πιθανό χύσιμο καυσίμου. ell 77

88 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ Η βαλβίδα παροχής καυσίμου διαθέτει χειροκίνητη απελευθέρωση. Η χειροκίνητη απελευθέρωση μπορεί να χρησιμοποιηθεί (πιεστεί) για το άνοιγμα (παράκαμψη) της βαλβίδας σε περίπτωση απόφραξης καυσίμου εντός της βαλβίδας. b - Βαλβίδα παροχής καυσίμου - εγκατεστημένη στον εύκαμπτο σωλήνα καυσίμου, ανάμεσα στο ρεζερβουάρ και στον κινητήρα Χειροκίνητη απελευθέρωση Οπές αποστράγγισης νερού/εξαερισμού b - c - c ΔΕΞΑΜΕΝΈΣ ΚΑΥΣΊΜΟΥ Φορητή δεξαμενή καυσίμου Επιλέξτε μια κατάλληλη θέση στο σκάφος, μέσα στα όρια του μήκους του σωλήνα καυσίμου, και ασφαλίστε τη δεξαμενή στη θέση της. Μόνιμη δεξαμενή καυσίμου Οι μόνιμες δεξαμενές καυσίμου θα πρέπει να εγκαθίστανται σύμφωνα με τα βιομηχανικά και τα εθνικά πρότυπα ασφαλείας, τα οποία περιλαμβάνουν συστάσεις που αφορούν τη γείωση, τον αερισμό, την αντισιφωνική προστασία, κ.λ.π. ΔΙΑΔΙΚΑΣΊΑ ΑΡΧΙΚΉΣ ΠΛΉΡΩΣΗΣ ΤΗΣ ΜΟΝΆΔΑΣ ΤΡΟΦΟΔΟΣΊΑΣ ΚΑΥΣΊΜΟΥ Δεν είναι δυνατή η εξαέρωση της μονάδας τροφοδοσίας καυσίμου (FSM) προς τον αέρα περιβάλλοντος. Ο αέρας που είναι παγιδευμένος στην FSM, τις σωληνώσεις καυσίμου και το διανεμητή καυσίμου, θα βρίσκεται σε ελαφρά συμπίεση κατά την αρχική ενεργοποίηση με το κλειδί της μίζας («ON») όταν το σύστημα καυσίμου είναι στεγνό ή έχει αδειάσει. Τυχόν πρόσθετα συμβάντα ενεργοποίησης («ON») με το κλειδί της μίζας υπό αυτές τις συνθήκες, δεν θα συμπιέσουν περαιτέρω τον αέρα για την ολοκλήρωση της αρχικής πλήρωσης της μονάδας τροφοδοσίας καυσίμου (FSM). Ο υπερβολικός αριθμός συμβάντων ενεργοποίησης («ON») με το κλειδί της μίζας μπορεί τελικά να προκαλέσει ζημιά στις αντλίες καυσίμου. Ο όγκος αέρα που έχει παγιδευτεί στην FSM θα πρέπει να εκκενωθεί για να γίνει αρχική πλήρωση του συστήματος καυσίμου. Αυτό μπορεί να επιτευχθεί με τη σύνδεση ενός εργαλείου στην προσαρμογή της βαλβίδας Schrder του διανεμητή καυσίμου για την ταχεία εκκένωση του συστήματος μέσα σε εγκεκριμένου τύπου δοχείο, ή μιζάροντας τον κινητήρα. Αρχική πλήρωση της FSM με μετρητή πίεσης καυσίμου Η χρήση εργαλείου εκκένωσης για την αρχική πλήρωση της FSM είναι η προτιμητέα μέθοδος, αλλά δεν είναι πάντοτε εφικτή. Στόχος είναι η εκκένωση του αέρα που έχει εισαχθεί στο σύστημα καυσίμου διαμέσου εργαλείου εκκένωσης το οποίο είναι συνδεδεμένο στη θύρα δοκιμής της βαλβίδας Schrder του διανεμητή καυσίμου. Όταν το κλειδί της μίζας είναι στο ON, το άνοιγμα της βαλβίδας αδειάσματος θα επιτρέψει την εκκένωση του αέρα από την FSM και το διανεμητή καυσίμου. Αυτή η μέθοδος πρέπει να χρησιμοποιείται σε σκάφη όπου το σύστημα εισαγωγής καυσίμου προς την εξωλέμβια είναι περιοριστικό, περιλαμβάνει αντισιφωνική βαλβίδα ή κατακρατείται σχετικά μεγάλος όγκος καυσίμου λόγω του ότι ο σωλήνας παροχής καυσίμου είναι μακρύς ή λόγω φίλτρου καυσίμου διαχωρισμού νερού. Εάν έχει τοποθετηθεί φούσκα αρχικής πλήρωσης, μπορεί να χρησιμοποιηθεί κατά το συμβάν αρχικής πλήρωσης για μειωθεί το χρονικό διάστημα που απαιτείται για την εκκίνηση του κινητήρα. 1. Επαληθεύστε ότι ο κινητήρας είναι σε απόλυτα κατακόρυφη θέση. 2. Επαληθεύστε ότι ο σωλήνας παροχής καυσίμου του σκάφους συνδέεται με το ρακόρ εισαγωγής του συστήματος καυσίμου της εξωλέμβιας. 3. Συνδέστε μετρητή πίεσης καυσίμου στη βαλβίδα Schrder του διανεμητή καυσίμου. 78 ell

89 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ Κιτ μετρητή πίεσης καυσίμου A03 Ελέγχει την πίεση της αντλίας καυσίμου. Μπορεί να χρησιμοποιηθεί και για την εκτόνωση της πίεσης καυσίμου Στερεώστε τον εύκαμπτο σωλήνα εκκένωσης του μανόμετρου καυσίμου μέσα σε κατάλληλο δοχείο καυσίμου για τη συλλογή της περίσσειας καυσίμου. c b b - c - Βαλβίδα εξαέρωσης μετρητή πίεσης καυσίμου Βαλβίδα Schrder Εκκενώστε τον εύκαμπτο σωλήνα μέσα σε κατάλληλο δοχείο 5. Ανοίξτε τη βαλβίδα εξαέρωσης του μετρητή πίεσης καυσίμου και γυρίστε το κλειδί της μίζας στο ON (Ενεργοποίηση). Οι αντλίες καυσίμου θα λειτουργήσουν για περίπου τρία με πέντε δευτερόλεπτα. 6. Γυρίστε το κλειδί μίζας στη θέση ΟFF (Απενεργοποίηση) και ξανά πίσω στο OΝ. Οι αντλίες καυσίμου θα λειτουργήσουν για περίπου τρία με πέντε δευτερόλεπτα. Συνεχίστε αυτό τον κύκλο με το κλειδί της μίζας μέχρι το καύσιμο που εκδιώχνεται να είναι σχετικά απαλλαγμένο από φυσαλίδες αέρα. ΣΗΜΕΙΩΣΗ: Εάν δεν διενεργηθεί αρχική πλήρωση του συστήματος καυσίμου της εξωλέμβιας μέσα σε 15 συμβάντα ενεργοποίησης (ON) με το κλειδί της μίζας, ελέγξτε για διαρροές στο σωλήνα παροχής καυσίμου προς την εξωλέμβια. Επισκευάστε όπως χρειάζεται. Εάν δεν ανιχνευτεί διαρροή, το σύστημα παροχής καυσίμου προς την εξωλέμβια ενδέχεται να είναι υπερβολικά περιοριστικό. Διορθώστε την κατάσταση και προσπαθήστε ξανά. 7. Αφαιρέστε το μανόμετρο καυσίμου. ell 79

90 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ 8. Γυρίστε το κλειδί μίζας στη θέση ΟΝ. Όταν οι αντλίες καυσίμου σταματήσουν να λειτουργούν, βάλτε εμπρός τον κινητήρα. Ο κινητήρας ενδέχεται να μην πάρει εμπρός με την πρώτη. Ο κινητήρας θα λειτουργεί ακανόνιστα στο ρελαντί για μέχρι δύο λεπτά όσο ο υπόλοιπος αέρας εκδιώχνεται από το σύστημα καυσίμου. Αρχική πλήρωση της FSM (συνθήκη κατά την οποία έχει εξαντληθεί το καύσιμο) Η χρήση εργαλείου εκκένωσης για την αρχική πλήρωση της FSM είναι η προτιμητέα μέθοδος, αλλά δεν είναι πάντοτε εφικτή. Όταν το σύστημα καυσίμου του σκάφους δεν έχει καθόλου καύσιμο, μπορεί να διενεργηθεί αρχική πλήρωση χωρίς τη χρήση εργαλείου εκκένωσης. Στόχος είναι να εκκενωθεί ο αέρας που έχει εισαχθεί στο σύστημα καυσίμου διαμέσου των εγχυτήρων (μπεκ) ψεκασμού καυσίμου κατά το μιζάρισμα του κινητήρα, ώστε να επιτραπεί η είσοδος καυσίμου στη μονάδα καυσίμου. Αυτή η μέθοδος μπορεί να χρησιμοποιηθεί σε σκάφη όπου το σύστημα εισαγωγής καυσίμου προς την εξωλέμβια είναι λιγότερο περιοριστικό και κατακρατεί σχετικά μικρό όγκο καυσίμου, υπάρχει κοντός σωλήνας παροχής καυσίμου, δεν υπάρχει φίλτρο καυσίμου διαχωρισμού νερού ή το φίλτρο καυσίμου διαχωρισμού νερού έχει υποβληθεί ήδη σε αρχική πλήρωση. Εάν έχει τοποθετηθεί φούσκα αρχικής πλήρωσης, μπορεί να χρησιμοποιηθεί κατά το συμβάν αρχικής πλήρωσης για μειωθεί το χρονικό διάστημα που απαιτείται για την εκκίνηση του κινητήρα. 1. Επαληθεύστε ότι ο κινητήρας είναι σε απόλυτα κατακόρυφη θέση. 2. Επαληθεύστε ότι ο σωλήνας παροχής καυσίμου του σκάφους συνδέεται με το ρακόρ εισαγωγής του συστήματος καυσίμου της εξωλέμβιας. 3. Γυρίστε το κλειδί μίζας στη θέση ΟΝ. Οι αντλίες καυσίμου θα λειτουργήσουν για περίπου τρία με πέντε δευτερόλεπτα. 4. Γυρίστε το κλειδί της μίζας στη θέση Strt (εκκίνηση) και αφήστε το. Η ECM ελέγχει την ενεργοποίηση της μίζας. Η μίζα μπορεί να συνεχίσει να περιστρέφεται για μέχρι οκτώ δευτερόλεπτα. ΣΗΜΕΙΩΣΗ: Κατά την αρχική πλήρωση αποστραγγισμένου συστήματος καυσίμου, το υπολειπόμενο καύσιμο μπορεί να προκαλέσει ανάφλεξη στον κινητήρα και να τον κάνει να σβήσει, πράγμα που συντομεύει το μιζάρισμα του κινητήρα. 5. Συνεχίστε με την ακολουθία ενεργοποίησης (ON) και εκκίνησης (START) με το κλειδί της μίζας μέχρι ο κινητήρας να συνεχίσει να λειτουργεί. ΣΗΜΑΝΤΙΚΟ: Αφήστε να κρυώσει η μίζα για 20 έως 30 δευτερόλεπτα μεταξύ δύο ολοκληρωμένων συμβάντων μιζαρίσματος διάρκειας οκτώ δευτερολέπτων. Περιορίστε τον αριθμό των συμβάντων σε 10 πλήρη συμβάντα μιζαρίσματος των οκτώ δευτερολέπτων, το μέγιστο. 6. Αφότου ο κινητήρας πάρει εμπρός, μπορεί να λειτουργεί ακανόνιστα στο ρελαντί για μέχρι δύο λεπτά όσο ο υπόλοιπος αέρας εκδιώχνεται από το σύστημα καυσίμου. 7. Εάν δεν διενεργηθεί αρχική πλήρωση του συστήματος καυσίμου μέσα σε 10 πλήρη συμβάντα μιζαρίσματος των οκτώ δευτερολέπτων, χρησιμοποιήστε την προηγούμενη διαδικασία Αρχική πλήρωση της FSM με μετρητή πίεσης καυσίμου για να διενεργήσετε αρχική πλήρωση του συστήματος καυσίμου. 80 ell

91 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ Προδιαγραφές τοποθέτησης b b - Ελάχιστο άνοιγμα καθρέφτη Κεντρική γραμμή κινητήρα για διπλό κινητήρα -66,0 cm (26 in.) Ελάχιστο άνοιγμα καθρέφτη Μονός κινητήρας Διπλός κινητήρας 84,2 cm (33 in.) 149,9 cm (59 in.) Ανύψωση της εξωλέμβιας 1. Βγάλτε το επάνω κάλυμμα. 2. Τοποθετήστε τη βάση ανύψωσης στο σφόνδυλο με τρία μπουλόνια. Σφίξτε γερά τα μπουλόνια. 3. Βιδώστε τη θηλιά ανύψωσης στη βάση ανύψωσης. 4. Συνδέστε ένα παλάγκο με ελάχιστη δυνατότητα ανύψωσης450 kg (1000 lb) στη θηλιά ανύψωσης. 5. Ανυψώστε την εξωλέμβια και τοποθετήστε την πάνω στον καθρέπτη. b - b - Βάση ανύψωσης Θηλιά ανύψωσης ell 81

92 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ Εξολκέας σφονδύλου / Δακτύλιος ανύψωσης T Αφαιρεί το σφόνδυλο από τον κινητήρα. Χρησιμοποιείται για την ανύψωση της κινητήριας κεφαλής / του κινητήρα. Αφαίρεση μπρακέτου αποστολής 1. Αφαιρέστε τις δύο επάνω βίδες και λασκάρετε τις δύο κάτω βίδες. 2. Σύρετε το μπρακέτο αποστολής και βγάλτε το από τις κάτω βίδες. 3. Σφίξτε τις κάτω βίδες με την προδιαγραφόμενη ροπή. b c c b - c - Μπρακέτο αποστολής Επάνω βίδες Κάτω βίδες Περιγραφή Nm lb-in. lb-ft Κάτω βίδες 7, ell

93 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ Ντίζα γκαζιού Περασμένη ντίζα δεξιάς πλευράς 1. Λιπάνετε την τσιμούχα του ελαστικού δακτυλίου στεγανοποίησης και ολόκληρο το άκρο της ντίζας Αρ. αναφ. σωλήνα C με PTFE Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Τσιμούχα ελαστικού δακτυλίου στεγανοποίησης και ολόκληρο το άκρο της ντίζας. 2. Εισαγάγετε τη ντίζα διεύθυνσης στο σωλήνα ανύψωσης. 3. Σφίξτε το παξιμάδι με την προδιαγραφόμενη ροπή Q Περιγραφή Nm lb-in. lb-ft Παξιμάδι 47,5 35 Υλικό στερέωσης ράβδου σύνδεσης τιμονιού (εάν υπάρχει) ΣΗΜΑΝΤΙΚΟ: Η ράβδος σύνδεσης τιμονιού που συνδέει τη ντίζα τιμονιού με τον κινητήρα πρέπει να στερεωθεί χρησιμοποιώντας το ειδικό μπουλόνι με ροδέλα στην κεφαλή (, αριθμός ανταλλακτικού ) και τα αυτοασφαλιζόμενα κόντρα παξιμάδια με ένθετο από νάιλον («c» και «d», αριθμός ανταλλακτικού ). Αυτά τα κόντρα παξιμάδια δεν πρέπει ποτέ να αντικαθίστανται με κοινά παξιμάδια (μη αυτοασφαλιζόμενα) διότι αυτά μπορεί να χαλαρώσουν και να πέσουν λόγω των κραδασμών με αποτέλεσμα την αποσύμπλεξη της ράβδου σύνδεσης. ell 83

94 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα ακατάλληλα εξαρτήματα στερέωσης ή οι ακατάλληλες διαδικασίες στερέωσης μπορούν να οδηγήσουν στη χαλάρωση ή την αποσύνδεση της ράβδου σύνδεσης τιμονιού. Αυτό μπορεί να προκαλέσει αιφνίδια και απροσδόκητη απώλεια του ελέγχου του σκάφους, με αποτέλεσμα το σοβαρό τραυματισμό ή και το θάνατο των επιβαινόντων από πτώση εντός ή εκτός του σκάφους. Χρησιμοποιείτε πάντοτε τα απαιτούμενα εξαρτήματα και ακολουθείτε τις οδηγίες και τις διαδικασίες σύσφιξης. b - b - Ειδικό μπουλόνι με ροδέλα στην κεφαλή ( ) Επίπεδες ροδέλες c c - Νάιλον ένθετο ασφαλιστικό παξιμάδι ( ) d - Νάιλον ένθετο ασφαλιστικό παξιμάδι ( ) d Περιγραφή Nm lb-in. lb-ft Μπουλόνι με ροδέλα στην κεφαλή Νάιλον ένθετο ασφαλιστικό παξιμάδι "d" Κόντρα παξιμάδι με νάιλον ένθετο "c" Σφίξτε το παξιμάδι μέχρι να καθίσει και μετά ξεσφίξτε το κατά 1/4 της στροφής Συναρμολογήστε τη ράβδο σύνδεσης τιμονιού με το καλώδιο τιμονιού χρησιμοποιώντας τις δύο επίπεδες ροδέλες και το νάιλον ένθετο ασφαλιστικό παξιμάδι. Σφίξτε το ασφαλιστικό παξιμάδι μέχρι να καθίσει και μετά ξεσφίξτε το κατά 1/4 της στροφής. Συναρμολογήστε τη ράβδο σύνδεσης τιμονιού με τον κινητήρα με το ειδικό μπουλόνι με ροδέλα στην κεφαλή και το κόντρα παξιμάδι. Πρώτα σφίξτε το ειδικό μπουλόνι με ροδέλα στην κεφαλή, και στη συνέχεια σφίξτε το κόντρα παξιμάδι με την προβλεπόμενη ροπή στρέψης. 84 ell

95 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ Προσδιορισμός του συνιστώμενου ύψους τοποθέτησης εξωλέμβιας 63.5 cm (25 in.) e 60.9 cm (24 in.) 58.4 cm (23 in.) c b 56.0 cm (22 in.) 53.3 cm (21 in.) e 50.8 cm (20 in.) 48.2 cm (19 in.) d f b - c - d - e - f - Συνιστάται να χρησιμοποιείτε τη συνεχή αυτή γραμμή για τον προσδιορισμό του ύψους τοποθέτησης της εξωλέμβιας Οι διακεκομμένες γραμμές αντιπροσωπεύουν τις γνωστές ακραίες διαστάσεις ύψους για επιτυχή τοποθέτηση της εξωλέμβιας Η γραμμή αυτή μπορεί να προτιμηθεί για τον καθορισμό του ύψους τοποθέτησης της εξωλέμβιας εάν η μέγιστη ταχύτητα είναι το μόνο ζητούμενο Η γραμμή αυτή μπορεί να προτιμηθεί για τον καθορισμό του ύψους τοποθέτησης σε εγκατάσταση διπλών εξωλέμβιων Ύψος τοποθέτησης εξωλέμβιας (ύψος μπρακέτων τοποθέτησης εξωλέμβιας από το κάτω μέρος του καθρέφτη του σκάφους). Για ύψη πάνω από56,0 cm (22 in.), προτιμάται συνήθως η χρήση προπέλας που είναι σχεδιασμένη για χρήση επιφανείας. Μέγιστη αναμενόμενη ταχύτητα σκάφους (μίλια ανά ώρα). ΕΙΔΟΠΟΙΗΣΗ 1. Η εξωλέμβια θα πρέπει να τοποθετηθεί αρκετά ψηλά σε σχέση με τον καθρέπτη έτσι ώστε η οπή ανακούφισης υπερπίεσης της εξαγωγής να παραμένει τουλάχιστον25,4 mm (1 in.) πάνω από την ίσαλο γραμμή όταν ο κινητήρας λειτουργεί στο ρελαντί. Η διατήρηση της οπής ανακούφισης υπερπίεσης της εξαγωγής πάνω από την ίσαλο γραμμή προλαμβάνει τις αποφράξεις του συστήματος εξαγωγής. Οι αποφράξεις της εξαγωγής έχουν ως αποτέλεσμα την κακή απόδοση στο ρελαντί. 2. Προσθέστε 12,7 cm (5 in.) για τα μοντέλα XL στα αναφερόμενα ύψη συναρμογής εξωλέμβιας. 3. Tο ύψος τοποθέτησης της εξωλέμβιας δεν πρέπει να υπερβαίνει τα 63,5 cm (25 in.) για τα μοντέλα L, τα 76 cm (30 in.) για μοντέλα XL. Η τοποθέτηση της εξωλέμβιας σε μεγαλύτερο ύψος μπορεί να προκαλέσει ζημιά στα εξαρτήματα του κιβωτίου ταχυτήτων. Η αύξηση του ύψους τοποθέτησης προκαλεί συνήθως τα εξής: Μειώνει τη ροπή διεύθυνσης Αυξάνει την τελική ταχύτητα Αυξάνει την ευστάθεια του σκάφους ell 85

96 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ Προκαλεί τη χαλάρωση και αποσύνδεση της προπέλας κατά το πλανάρισμα Διάνοιξη των οπών στερέωσης εξωλέμβιας ΣΗΜΑΝΤΙΚΟ: Πριν από τη διάνοιξη οπών τοποθέτησης, διαβάστε προσεκτικά την ενότητα Προσδιορισμός του συνιστώμενου ύψους τοποθέτησης εξωλέμβιας και τοποθετήστε την εξωλέμβια στο ύψος τοποθέτησης που προσεγγίζει περισσότερο το συνιστώμενο ύψος. 1. Σημαδέψτε τέσσερις οπές στερέωσης στον καθρέφτη χρησιμοποιώντας το εξάρτημα διάνοιξης οπών στον καθρέφτη. b - b - c - Οπές οδηγού διάνοιξης Εξάρτημα διάνοιξης οπών στον καθρέφτη Κεντρική γραμμή καθρέφτη c 2757 Εξάρτημα διάνοιξης οπών στον καθρέπτη A2 Βοηθά στην τοποθέτηση του κινητήρα ενεργώντας ως πρότυπο για τις οπές στερέωσης του κινητήρα ell

97 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ 2. Aνοίξτε τέσσερις οπές τοποθέτησης με διάμετρο 13,5 mm (17/32 in.) Στερέωση της εξωλέμβιας στον καθρέφτη ΜΠΟΥΛΌΝΙΑ ΣΤΉΡΙΞΗΣ Συνδετικά τεμάχια στερέωσης καθρέφτη εξωλέμβιας Παρέχονται μαζί με την εξωλέμβια Αριθμός εξαρτήματος Ονομασία εξαρτήματος Περιγραφή 8M Μπουλόνι στερέωσης εξωλέμβιας μήκος ½-20 x 5.00 in. (σπείρωμα 3.25 in.) Kόντρα παξιμάδι με νάιλον ένθετο ½ Επίπεδη ροδέλα διάμετρος 1,50'' Επίπεδη ροδέλα διάμετρος 0,875'' Διαθέσιμα μπουλόνια στερέωσης εξωλέμβιας Αριθμός εξαρτήματος Περιγραφή μήκος ½-20 x 2.50 in. (σπείρωμα 1.25 in.) μήκος ½-20 x 3.50 in. (σπείρωμα 1.25 in.) μήκος ½-20 x 4.00 in. (σπείρωμα 2.25 in.) μήκος ½-20 x 4.50 in. (σπείρωμα 2.25 in.) 8M μήκος ½-20 x 5.00 in. (σπείρωμα 3.25 in.) μήκος ½-20 x 5.50 in. (σπείρωμα 3.25 in.) μήκος ½-20 x 6.50 in. (σπείρωμα 2.75 in.) 8M μήκος ½-20 x 7.50 in. (σπείρωμα 2.75 in.) 8M μήκος ½-20 x 8.00 in. (σπείρωμα 2.75 in.) ell 87

98 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ ΈΛΕΓΧΟΣ ΚΑΤΑΣΚΕΥΉΣ ΚΑΘΡΈΦΤΗ ΣΚΆΦΟΥΣ ΣΗΜΑΝΤΙΚΟ: Προσδιορίστε την αντοχή του καθρέφτη του σκάφους. Τα κόντρα παξιμάδια και τα μπουλόνια στερέωσης της εξωλέμβιας θα πρέπει να αντέχουν 75 Nm (55 lb-ft) ροπής στρέψης χωρίς να υποχωρήσει ή να ραγίσει ο καθρέφτης. Αν ο καθρέφτης του σκάφους υποχωρήσει ή ραγίσει με την εφαρμογή αυτής της ροπής, η κατασκευή του καθρέφτη ενδέχεται να μην είναι επαρκούς αντοχής. Ο καθρέφτης θα πρέπει να ενισχυθεί, ή θα πρέπει να αυξηθεί η επιφάνεια που δέχεται το φορτίο. b b - Υποχώρηση καθρέφτη υπό τη ροπή στρέψης του μπουλονιού Ράγισμα καθρέφτη υπό τη ροπή στρέψης του μπουλονιού Για τον προσδιορισμό της αντοχής του καθρέφτη, χρησιμοποιείτε δυναμομετρικό κλειδί με μηχανισμό μανέλας. Εάν το μπουλόνι ή το παξιμάδι συνεχίσει να γυρίζει χωρίς να αυξάνεται η ένδειξη ροπής στρέψης στο όργανο, αυτό αποτελεί ένδειξη ότι ο καθρέφτης υποχωρεί. Η επιφάνεια υποδοχής φορτίου μπορεί να διευρυνθεί με μια μεγαλύτερη ροδέλα ή μια πλάκα ενίσχυσης καθρέφτη. b b - Μεγαλύτερη ροδέλα καθρέφτη Πλάκα ενίσχυσης καθρέφτη 88 ell

99 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ ΣΤΕΡΈΩΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ ΣΤΟΝ ΚΑΘΡΈΦΤΗ ΣΗΜΑΝΤΙΚΟ: Η επιφάνεια συναρμογής του καθρέφτη θα πρέπει να είναι επίπεδη μεταξύ 3,17 mm (0.125 in.). Δεν επιτρέπεται να υπάρχει πατούρα στην επιφάνεια συναρμογής του καθρέφτη. Η εσωτερική επιφάνεια συναρμογής της ροδέλας του καθρέφτη θα πρέπει να είναι επίπεδη μεταξύ 3,17 mm (0.125 in.). b b - Πατούρα (δεν επιτρέπεται) Κενό μεταξύ σφιγκτήρα καθρέφτη και καθρέφτη σκάφους (δεν επιτρέπεται) ell 89

100 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ ΣΗΜΑΝΤΙΚΟ: Θα πρέπει να διατηρείται διάκενο μεταξύ του καθρέφτη του σκάφους και της περιοχής ακτίνας ανακούφισης μπρακέτου καθρέφτη εξωλέμβιου κινητήρα. Αν δεν μπορεί να διατηρηθεί το διάκενο μπορεί να προκληθεί ζημιά στο μπρακέτο του καθρέφτη και το μπρακέτο του καθρέφτη μπορεί να σπάσει. Μπορεί να χρειαστούν ρυθμίσεις της θέσης του σημείου διάτρησης καθρέφτη Mercury Mrine για να εξασφαλιστεί κατάλληλο διάκενο από την επιφάνεια ακτίνας ανακούφιση του μπρακέτου του καθρέφτη Τοποθέτηση 1. Εφαρμόστε στεγανωτικό θαλάσσης στο στέλεχος των μπουλονιών, όχι στα σπειρώματα. 2. Στερεώστε την εξωλέμβια με τα κατάλληλα συνδετικά τεμάχια τοποθέτησης. Σφίξτε τα κόντρα παξιμάδια με την προδιαγραφόμενη ροπή. ΣΗΜΑΝΤΙΚΟ: Βεβαιωθείτε ότι τουλάχιστον δύο πλήρη σπειρώματα του μπουλονιού στερέωσης εξέχουν πέρα από το κόντρα παξιμάδι μετά το σφίξιμο. Το κόντρα παξιμάδι πρέπει να σφιχτεί ενώ εξακολουθεί να είναι συμπλεγμένο στα σπειρώματα του μπουλονιού και δεν έρχεται σε επαφή με το στέλεχος του μπουλονιού. 90 ell

101 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ ΣΗΜΕΙΩΣΗ: Για ακριβέστερη τιμή ροπής στρέψης, σφίξτε τα κόντρα παξιμάδια στερέωσης και όχι τα μπουλόνια στερέωσης εξωλέμβιας. d c e c b d Μπουλόνι στερέωσης εξωλέμβιας διαμέτρου in. (4) b - Επίπεδη ροδέλα in. (4) c - Κόντρα παξιμάδι με νάιλον ένθετο (4) d - Επίπεδη ροδέλα 1,500 in. (4) e - Στεγανωτικό θαλάσσης - αλείψτε στο στέλεχος των μπουλονιών, όχι στα σπειρώματα Περιγραφή Nm lb-in. lb-ft Κόντρα παξιμάδια και μπουλόνια στερέωσης εξωλέμβιας - τυπικός καθρέφτης σκάφους Κόντρα παξιμάδια και μπουλόνια στερέωσης εξωλέμβιας - μεταλλικές πλάκες ανύψωσης και μπρακέτα οπίσθιας θέσης ell 91

102 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ Ένα ταμπελάκι επάνω στο μπρακέτο του καθρέφτη υπενθυμίζει στον κάτοχο να ελέγχει τα εξαρτήματα συναρμογής με τα οποία στερεώνεται η εξωλέμβια στον καθρέφτη πριν από κάθε χρήση Ταμπελάκι στο μπρακέτο του καθρέφτη Ηλεκτρικά καλώδια, εύκαμπτος σωλήνας καυσίμου και ντίζες χειριστηρίου ΕΛΑΣΤΙΚΌΣ ΔΑΚΤΎΛΙΟΣ ΕΞΟΠΛΙΣΜΟΎ Τοποθέτηση ΣΗΜΑΝΤΙΚΟ: Οι πλεξούδες καλωδίων, τα καλώδια της μπαταρίας και οι εύκαμπτοι σωλήνες που περνούν ανάμεσα στον ελαστικό δακτύλιο εξοπλισμού και τα σημεία σύνδεσης του κινητήρα πρέπει να είναι αρκετά λασκαρισμένα για ανακούφιση της τάσης και για να προληφθεί το τσάκισμα ή η συμπίεση των σωλήνων. 92 ell

103 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ 1. Περάστε τους εύκαμπτους σωλήνες, την καλωδίωση και τις ντίζες μέσα από τον προσαρμογέα εξοπλισμού και το σωστό άνοιγμα στο δακτύλιο εξοπλισμού, όπως υποδεικνύεται. d e f c b k i h g j Βίδα (2) b - Προσαρμογέας εξοπλισμού c - Ελαστικός δακτύλιος εξοπλισμού d - Άνοιγμα σωλήνα ταχυμέτρου e - Άνοιγμα πλεξούδας καλωδίων χειριστηρίου σκάφους 14 ακροδεκτών f - Άνοιγμα καλωδίου μπαταρίας g - Άνοιγμα πλεξούδας καλωδίων παρελκομένων h - Άνοιγμα ντίζας αλλαγής ταχυτήτων i - Άνοιγμα εύκαμπτου σωλήνα καυσίμου j - Άνοιγμα καλωδίωσης SmrtCrft ή πρόσθετης καλωδίωσης k - Άνοιγμα ντίζας γκαζιού 2. Στερεώστε τον ελαστικό δακτύλιο εξοπλισμού και τον προσαρμογέα εξοπλισμού με δύο βίδες. Σφίξτε τις βίδες με την προδιαγραφόμενη ροπή. 3. Συγκρατήστε την πλεξούδα, τους εύκαμπτους σωλήνες και τις ντίζες μαζί με δεσμό καλωδίων. ell 93

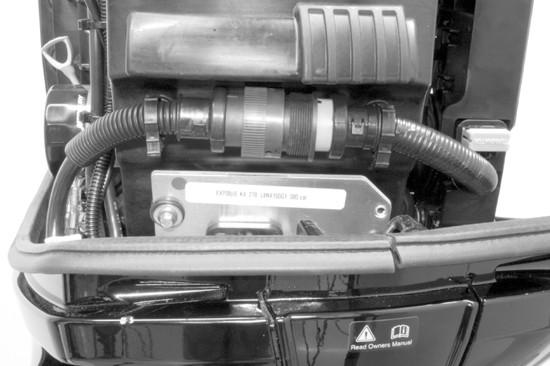

104 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ ΕΙΔΟΠΟΙΗΣΗ Επιθεωρήστε τη θέση του σφιγκτήρα εύκαμπτου σωλήνα που βρίσκεται επάνω στον εύκαμπτο σωλήνα καυσίμου για να εξασφαλιστεί ότι δεν θα ξεφτίσει ή θα κοπεί μέσα στις παρακείμενες πλεξούδες καλωδίων. - Δεσμός καλωδίου Περιγραφή Nm lb-in. lb-ft Βίδες για τη συναρμογή του προσαρμογέα εξοπλισμού 6 53 ΠΛΕΞΟΎΔΑ ΚΑΛΩΔΊΩΣΗΣ ΧΕΙΡΙΣΤΗΡΊΟΥ Περάστε την πλεξούδα καλωδίωσης 14 ακροδεκτών του σκάφους μέσα από τον δακτύλιο εξοπλισμού. Συνδέστε την πλεξούδα καλωδίωσης χειριστηρίου στο βύσμα 14 ακροδεκτών της πλεξούδας καλωδίωσης κινητήρα. Στερεώστε την καλωδίωση με το συγκρατητήρα. b c - Πλεξούδα καλωδίων χειριστηρίου σκάφους 14 ακροδεκτών b - c - Συγκρατητήρας Βύσμα 14 ακροδεκτών ell

105 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ ΣΎΝΔΕΣΗ ΠΛΕΞΟΎΔΑΣ ΚΑΛΩΔΊΩΝ SMARTCRAFT ΚΑΙ ΠΛΕΞΟΎΔΑΣ ΚΑΛΩΔΊΩΝ ΣΚΆΦΟΥΣ Εάν το σκάφος είναι εφοδιασμένο με πλεξούδα καλωδίων SmrtCrft και/ή βοηθητική πλεξούδα καλωδίων σκάφους, περάστε την πλεξούδα καλωδίωσης μέσα από το δακτύλιο εξοπλισμού και συνδέστε την με το βύσμα που βρίσκεται στον κινητήρα. - b - Βύσμα βοηθητικής πλεξούδας καλωδίων σκάφους Βύσμα πλεξούδας καλωδίων SmrtCrft b ΣΥΝΔΈΣΕΙΣ ΚΑΛΩΔΊΩΝ ΜΠΑΤΑΡΊΑΣ Αυτή η εξωλέμβια είναι εφοδιασμένη, από το εργοστάσιο, με καλώδια μπαταρίας μήκους 3,6 m (12 ft) και διαμέτρου (guge) αρ. 4. Εάν απαιτηθούν μακρύτερα καλώδια μπαταρίας από τα παρεχόμενα από το εργοστάσιο, το μέγεθος της διαμέτρου (guge) του σύρματος πρέπει να αυξηθεί. Για να βρείτε τη σωστή διάμετρο (guge) ανάλογα με το μήκος, ανατρέξτε στον πίνακα που ακολουθεί. ΣΗΜΑΝΤΙΚΟ: Θα πρέπει να χρησιμοποιούνται μόνο χάλκινα καλώδια μπαταρίας. Μη χρησιμοποιείτε καλώδια ρεύματος από αλουμίνιο για εγκαταστάσεις θαλάσσης. b b - Μέγεθος διαμέτρου (guge) σύρματος Μήκος καλωδίου ΣΗΜΑΝΤΙΚΟ: Το μήκος του καλωδίου μπαταρίας που αναφέρεται στον παρακάτω πίνακα, είναι το άθροισμα των θετικών και των αρνητικών καλωδίων. Διάσταση κατά Americn Wire Guge (AWG) Μέγιστο μήκος Μέτρα (πόδια) 2 12,2 m (40 ft) 1 15,2 m (50 ft) 1/0 19,6 m (64 ft) ell 95

106 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ Μονός κινητήρας Διάσταση κατά Americn Wire Guge (AWG) Μέγιστο μήκος Μέτρα (πόδια) 2/0 24,4 m (80 ft) (+) - Κόκκινο περίβλημα θετικό (+) b - Μαύρο περίβλημα αρνητικό (-) c - Μπαταρία περιστροφής b (-) c ell

107 Διπλοί κινητήρες ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ Συνδέστε ένα κοινό καλώδιο γείωσης (με διάσταση ίδια με των καλωδίων της μπαταρίας του κινητήρα) μεταξύ των αρνητικών ακροδεκτών (-) στις μπαταρίες εκκίνησης. b (-) d b c (-) d Κόκκινο περίβλημα θετικό (+) b - Μαύρο περίβλημα αρνητικό (-) c - Καλώδιο γείωσης d - Μπαταρία περιστροφής ΣΎΝΔΕΣΗ ΕΎΚΑΜΠΤΟΥ ΣΩΛΉΝΑ ΚΑΥΣΊΜΟΥ Στερεώστε τον εύκαμπτο σωλήνα της εξωτερικής παροχής καυσίμου στην προσαρμογή με σφιγκτήρα εύκαμπτων σωλήνων. Τοποθετήστε το σφιγκτήρα του εύκαμπτου σωλήνα έτσι ώστε να μην ξεφτίσει ή να κοπεί μέσα στις παρακείμενες πλεξούδες. ΕΙΔΟΠΟΙΗΣΗ Επιθεωρήστε τη θέση του σφιγκτήρα εύκαμπτου σωλήνα για να εξασφαλιστεί ότι δεν θα ξεφτίσει ή θα κοπεί μέσα στις παρακείμενες πλεξούδες. ell 97

108 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ Διαστάσεις εύκαμπτου σωλήνα παροχής καυσίμου Η ελάχιστη εσωτερική διάμετρος του εύκαμπτου σωλήνα καυσίμου είναι 9,5 mm (3/8 in.) με ξεχωριστή συλλογή εύκαμπτου σωλήνα καυσίμου/δεξαμενής καυσίμου για κάθε κινητήρα. - b - Σφιγκτήρας εύκαμπτου σωλήνα Ελαστικός σωλήνας απομακρυσμένης δεξαμενής καυσίμου b ΤΟΠΟΘΈΤΗΣΗ ΝΤΊΖΑΣ ΑΛΛΑΓΉΣ ΤΑΧΥΤΉΤΩΝ Τοποθετήστε τις ντίζες στο χειριστήριο ακολουθώντας τις οδηγίες που το συνοδεύουν. ΣΗΜΕΙΩΣΗ: Τοποθετήστε την ντίζα αλλαγής ταχυτήτων πρώτα στον κινητήρα. Η ντίζα αλλαγής ταχυτήτων είναι η πρώτη που μετακινείται όταν η λαβή του χειριστηρίου φεύγει από το νεκρό σημείο. 1. Φέρτε το μοχλό τηλεχειριστηρίου και την εξωλέμβια στη νεκρά. 2. Κεντράρετε τον πείρο αγκύρωσης της ντίζας αλλαγής ταχυτήτων με το σημάδι ευθυγράμμισης συγκράτησης νεκράς. - b - Πείρος στερέωσης ντίζας αλλαγής ταχυτήτων Σημάδι ευθυγράμμισης συγκράτησης νεκράς b Εντοπίστε το κεντρικό σημείο του τζόγου της ντίζας αλλαγής ταχυτήτων με τον εξής τρόπο:. Μετακινήστε τη λαβή του τηλεχειριστηρίου από τη νεκρά στην εμπρός ταχύτητα και προωθήστε το μοχλό στη θέση τελείως ανοικτού γκαζιού. Επαναφέρατε αργά το μοχλό στη νεκρά. Σημαδέψτε την ντίζα με το σημείο α στο σημείο που βρίσκεται ο οδηγός του άκρου της ντίζας. 98 ell

109 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ b. Μετακινήστε τη λαβή του τηλεχειριστηρίου από τη νεκρά στην όπισθεν και προωθήστε το μοχλό στη θέση τελείως ανοικτού γκαζιού. Επαναφέρετε αργά το μοχλό στη νεκρά. Σημαδέψτε την ντίζα με το σημείο «β» στο σημείο που βρίσκεται ο οδηγός του άκρου της ντίζας. c. Κάντε ένα σημάδι στο κέντρο «γ» στο μέσον της απόστασης ανάμεσα στα σημάδια «α» και «β». Ευθυγραμμίστε τον οδηγό άκρου ντίζας σε σχέση με αυτό το κεντρικό σημάδι, κατά την τοποθέτηση της ντίζας στον κινητήρα. b c Περάστε τη ντίζα αλλαγής ταχυτήτων μέσα από τον ελαστικό δακτύλιο εξοπλισμού. 5. Φέρτε το χειριστήριο στο νεκρό σημείο Τοποθετήστε το κύπελλο μέσα στην υποδοχή στο βαρελάκι. 7. Ευθυγραμμίστε τον οδηγό του άκρου της ντίζας αλλαγής ταχυτήτων στο κεντρικό σημάδι από το βήμα 3. Τοποθετήστε την ντίζα αλλαγής ταχυτήτων στον πείρο στερέωσης. Ρυθμίστε το βαρελάκι της ντίζας έτσι ώστε να κινείται ελεύθερα μέσα στο κύπελλο. ell 99

110 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ 8. Ασφαλίστε την ντίζα αλλαγής ταχυτήτων στον πείρο στερέωσης με το κλιπ συγκράτησης. b c d e b - c - d - e - Οδηγός άκρου ντίζας αλλαγής ταχυτήτων Συγκρατητήρας κλιπ Κεντρικό σημάδι Βαρελάκι ντίζας Κύπελλο στο βαρελάκι 9. Ασφαλίστε το βαρελάκι στη θέση του με την ασφάλεια ντίζας. - Ασφάλεια ντίζας Ελέγξτε τις ρυθμίσεις της ντίζας αλλαγής ταχυτήτων με τον ακόλουθο τρόπο: 100 ell

111 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ. Φέρτε το χειριστήριο στην πρόσω. Ο άξονας της προπέλας πρέπει να ασφαλίσει με το σύστημα μετάδοσης σε εμπλοκή. Εάν όχι, ρυθμίστε το βαρελάκι πιο κοντά στο άκρο της ντίζας. b. Φέρτε το χειριστήριο στο νεκρό σημείο. Ο άξονας της προπέλας θα πρέπει να περιστρέφεται ελεύθερα χωρίς αντίσταση. Εάν όχι, ρυθμίστε το βαρελάκι πιο μακριά από το άκρο της ντίζας. Επαναλάβετε τα βήματα α και β. c. Φέρτε το χειριστήριο στη θέση όπισθεν ενώ γυρίζετε την προπέλα. Ο άξονας της προπέλας πρέπει να ασφαλίσει με το σύστημα μετάδοσης σε εμπλοκή. Εάν όχι, ρυθμίστε το βαρελάκι πιο μακριά από το άκρο της ντίζας. Επαναλάβετε τα βήματα α ως γ. d. Φέρτε το χειριστήριο και πάλι στο νεκρό σημείο. Ο άξονας της προπέλας θα πρέπει να περιστρέφεται ελεύθερα χωρίς αντίσταση. Εάν όχι, ρυθμίστε το βαρελάκι πιο κοντά στο άκρο της ντίζας. Επαναλάβετε τα βήματα α ως δ. ΤΟΠΟΘΈΤΗΣΗ ΝΤΊΖΑΣ ΓΚΑΖΙΟΎ Τοποθετήστε τις ντίζες στο χειριστήριο ακολουθώντας τις οδηγίες που το συνοδεύουν. 1. Βάλτε το χειριστήριο στη νεκρά (Ν). N Περάστε τη ντίζα γκαζιού μέσα από τον ελαστικό δακτύλιο εξοπλισμού Τοποθετήστε τη ντίζα στο βραχίονα γκαζιού με το κλιπ συγκράτησης. 4. Ρυθμίστε το βαρελάκι της ντίζας έτσι ώστε η τοποθετημένη ντίζα γκαζιού να συγκρατεί το βραχίονα γκαζιού στο στοπ του ρελαντί. ell 101

112 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ 5. Τοποθετήστε το κύπελλο επάνω στο βαρελάκι. Τοποθετήστε το βαρελάκι ντίζας και το κύπελλό του στο συγκρατητήρα για το βαρελάκι. b c d b - c - d - Συγκρατητήρας κλιπ Οδηγός άκρου ντίζας γκαζιού Βαρελάκι ντίζας Κύπελλο στο βαρελάκι 6. Ασφαλίστε τη ντίζα στη θέση της με την ασφάλεια ντίζας. - Ασφάλεια ντίζας ell
