Αγγελική Τσορλίνη, René Sieber, Lorenz Hurni. Institute of Cartography and Geoinformation, ETH Zurich, Switzerland

Transcript

1 14 ο Εθνικό Συνέδριο Χαρτογραφίας Η Χαρτογραφία σε έναν κόσμο που αλλάζει Μουσείο Βυζαντινού Πολιτισμού Θεσσαλονίκη Απεικόνιση της ιστορικής εξέλιξης των οικισμών της Ελβετίας, συνδυάζοντας ιστορικούς χάρτες με διανυσματικά δεδομένα και καταγραφές από δημόσιες υπηρεσίες της χώρας Αγγελική Τσορλίνη, René Sieber, Lorenz Hurni Institute of Cartography and Geoinformation, ETH Zurich, Switzerland A. Τσορλίνη, R. Sieber, L. Hurni 3 Νοεμβρίου

2 Ιστορική Εξέλιξη Οικισμών Εξέλιξη της περιοχής με το πέρασμα των αιώνων Ανάλυση χωρικών μεταβολών Βάση για την χάραξη νέων χωροταξικών σχεδίων για τη μελλοντική ανάπτυξη των οικισμών Αντικείμενο ενδιαφέροντος για ερευνητές διαφορετικών ειδικοτήτων Υλικό έρευνας: Τοπογραφικά διαγράμματα, σχέδια πόλης >> καλύπτουν συγκεκριμένα χρονικά διαστήματα Καταγραφές σε μητρώα δημόσιων φορέων, πληροφορία σχετική με το έτος κατασκευής των κτιρίων >> συμπληρώνουν την πληροφορία που λείπει από τα σχέδια πόλης 2

3 3

4 Δεδομένα Γραμμικά αρχεία (πληροφορία για την περίοδο / έτος κατασκευής των κτιρίων) - Ελβετικό Κτηματολόγιο >> κτίρια (πολύγωνα), εκτάσεις, οικόπεδα, αγροτεμάχια (land lots) (πολύγωνα), είσοδοι κτιρίων (σημεία) - Ελβετική Τοπογραφική Υπηρεσία >> σύνορα (πολύγωνο), κτίρια (πολύγωνο), δρόμοι (γραμμές) - Ελβετική Στατιστική Υπηρεσία >> μητρώα κτιρίων και κατοικιών GWR και GWS (σημεία) Πίνακες με λεκτική πληροφορία από μητρώα - Ομοσπονδιακή Στατιστική Υπηρεσία >> μητρώο κτιρίων και κατοικιών GWS ανά εκτάριο (πίνακας με συντεταγμένες) - Ιστορικό Λεξικό των Δήμων της Ελβετίας >> επικαιροποιημένες πληροφορίες για τις αλλαγές κωδικοποίησης των οικισμών από το

5 Απεικόνιση και επεξεργασία δεδομένων Ελβετικό Κτηματολόγιο: κτίρια (πολύγωνα), εκτάσεις, οικόπεδα, αγροτεμάχια (πολύγωνα), είσοδοι κτιρίων (σημεία) >> Κάλυψη δεδομένων (2013): 10 καντόνια 100%, 12 καντόνια 90%, 4 καντόνια >> 42-90% Βέρνη: 11.7% των οικοδομικών τετραγώνων και 5.5% των κτιρίων χωρίς πληροφορία 5

6 Απεικόνιση και επεξεργασία δεδομένων Ελβετική Τοπογραφική Υπηρεσία: σύνορα (πολύγωνο), κτίρια (πολύγωνο), δρόμοι (γραμμές) - Γενικευμένη απεικόνιση των κτιρίων >> λειτουργεί συμπληρωματικά για τα κτίρια του κτηματολογίου - Οι δρόμοι βοηθούν στην επεξεργασία των οικοδομικών τετραγώνων 6

7 Απεικόνιση και επεξεργασία δεδομένων Ελβετική Στατιστική Υπηρεσία: μητρώα κτιρίων και κατοικιών GWR και GWS (σημεία) >> κάθε κτίριο έχει τον κωδικό αριθμό του. Σύνδεση του μητρώου με τα κτίρια του κτηματολογίου με βάση τον κωδικό αριθμό >> μόνο 63% των κτιρίων συνδέονται Κτίρια σύμφωνα με GWS Κτίρια σύμφωνα με GWR 7

8 Απεικόνιση και επεξεργασία δεδομένων Ελβετική Στατιστική Υπηρεσία: μητρώα κτιρίων και κατοικιών GWR και GWS (σημεία) >> κάθε κτίριο έχει τον κωδικό αριθμό του. Σύνδεση του μητρώου με τα κτίρια του κτηματολογίου με βάση τον κωδικό αριθμό >> μόνο 63% των κτιρίων συνδέονται μπορούν να συνδεθούν Βέρνη: GWS περίοδος κατασκευής για το 100% των κτιρίων GWR - 1.8% χωρίς στοιχεία Κτίρια σύμφωνα με GWS Κτίρια σύμφωνα με GWR 8

9 Απεικόνιση και επεξεργασία δεδομένων Ομοσπονδιακή Στατιστική Υπηρεσία: μητρώο κτιρίων και κατοικιών GWS ανά εκτάριο (πίνακας με συντεταγμένες) - Απεικόνιση σημείων με βάση την παλαιότερη περίοδο κατασκευής των κτιρίων του εκταρίου Βέρνη: 12.5% των κτιρίων χωρίς περίοδο κατασκευής 9

10 Συνδυασμός δεδομένων - Διαδικασία Μητρώo GWS από Στατιστική Υπηρεσία Μητρώo GWR από Στατιστική Υπηρεσία Συνδυασμός Μητρώο GWR εμπλουτισμένο με πληροφορία από GWS 10

11 Κτίρια (σημεία) από το μητρώο GWR εμπλουτισμένο με πληροφορία σχετικά με την περίοδο κατασκευής των κτιρίων από το μητρώο GWS >> Έλλειψη στο 0.3% των κτιρίων 11

12 Συνδυασμός δεδομένων - Διαδικασία Μητρώo GWS από Στατιστική Υπηρεσία Μητρώo GWR από Στατιστική Υπηρεσία Συνδυασμός Μητρώο GWR εμπλουτισμένο με πληροφορία από GWS Μεταφορά Κτίρια από Ελβετικό Κτηματολόγιο Είσοδοι κτιρίων από Ελβετικό Κτηματολόγιο Κτίρια από Swisstopo 12

13 Κτίρια (πολύγωνα) από το Ελβετικό Κτηματολόγιο εμπλουτισμένο με πληροφορία σχετικά με την περίοδο κατασκευής των κτιρίων από την Τοπογραφική Υπηρεσία και από τα μητρώα GWS και GWR Κτίρια από Κτηματολόγιο Κτίρια από Swisstopo Κτίρια σύμφωνα με GWS Κτίρια σύμφωνα με GWR Α. Τσορλίνη 2 Νοεμβρίου

14 Συνδυασμός δεδομένων - Διαδικασία Μητρώo GWS από Στατιστική Υπηρεσία Μητρώo GWR από Στατιστική Υπηρεσία Ιστορία των κτιρίων Συνδυασμός Κτίρια από Ελβετικό Κτηματολόγιο με πληροφορία για την περίοδο κατασκευής Μητρώο GWR εμπλουτισμένο με πληροφορία από GWS Μεταφορά Κτίρια από Ελβετικό Κτηματολόγιο Είσοδοι κτιρίων από Ελβετικό Κτηματολόγιο Κτίρια από Swisstopo 14

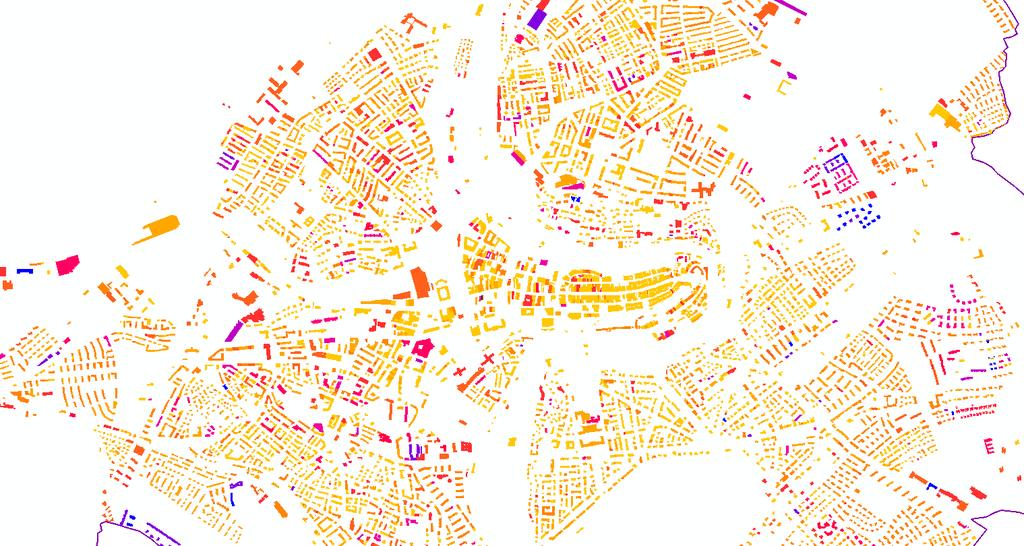

15 Κτίρια από Ελβετικό Κτηματολόγιο με πληροφορία για την περίοδο κατασκευής >> Ιστορία των κτιρίων Α. Τσορλίνη 2 Νοεμβρίου

16 Κτίρια από Ελβετικό Κτηματολόγιο με πληροφορία για την περίοδο κατασκευής >> Ιστορία των κτιρίων Α. Τσορλίνη 2 Νοεμβρίου

17 Συνδυασμός δεδομένων - Διαδικασία Μητρώo GWS από Στατιστική Υπηρεσία Μητρώo GWR από Στατιστική Υπηρεσία Ιστορία των κτιρίων Συνδυασμός Κτίρια από Ελβετικό Κτηματολόγιο με πληροφορία για την περίοδο κατασκευής Μητρώο GWR εμπλουτισμένο με πληροφορία από GWS Μεταφορά Κτίρια από Ελβετικό Κτηματολόγιο Είσοδοι κτιρίων από Ελβετικό Κτηματολόγιο Κτίρια από Swisstopo Μητρώo GWS ανά εκτάριο από Στατιστική Υπηρεσία 17

18 Επεξεργασία της που δίνεται ανά εκτάριο για την περίοδο κατασκευής από το μητρώο GWS της Στατιστικής Υπηρεσίας >> Δημιουργία πολυγώνων ανάλογα με την περίοδο κατασκευής 18

19 Συνδυασμός δεδομένων - Διαδικασία Μητρώo GWS από Στατιστική Υπηρεσία Μητρώo GWR από Στατιστική Υπηρεσία Ιστορία των κτιρίων Συνδυασμός Κτίρια από Ελβετικό Κτηματολόγιο με πληροφορία για την περίοδο κατασκευής Μητρώο GWR εμπλουτισμένο με πληροφορία από GWS Κτίρια από Ελβετικό Κτηματολόγιο Μεταφορά Εκτάσεις, οικόπεδα, αγροτεμάχια από Ελβετικό Κτηματολόγιο Μεταφορά Είσοδοι κτιρίων από Ελβετικό Κτηματολόγιο Αφαίρεση πολυγώνων Μεταφορά Δημιουργία πολυγώνων με κέντρο τα σημεία Κτίρια από Swisstopo Δρόμοι από Swisstopo Μητρώo GWS ανά εκτάριο από Στατιστική Υπηρεσία 19

20 Εκτάσεις, οικόπεδα, αγροτεμάχια από Ελβετικό Κτηματολόγιο με πληροφορία για την περίοδο κατασκευής των κτιρίων σε αυτά. 20

21 Συνδυασμός δεδομένων - Διαδικασία Μητρώo GWS από Στατιστική Υπηρεσία Μητρώo GWR από Στατιστική Υπηρεσία Ιστορία των κτιρίων Εξέλιξη οικισμών στους αιώνες Συνδυασμός Κτίρια από Ελβετικό Κτηματολόγιο με πληροφορία για την περίοδο κατασκευής Ζώνες εκτάσεων με πληροφορία για την περίοδο κατασκευής Μητρώο GWR εμπλουτισμένο με πληροφορία από GWS Κτίρια από Ελβετικό Κτηματολόγιο Μεταφορά Εκτάσεις, οικόπεδα, αγροτεμάχια από Ελβετικό Κτηματολόγιο Μεταφορά Είσοδοι κτιρίων από Ελβετικό Κτηματολόγιο Αφαίρεση πολυγώνων Μεταφορά Δημιουργία πολυγώνων με κέντρο τα σημεία Κτίρια από Swisstopo Δρόμοι από Swisstopo Μητρώo GWS ανά εκτάριο από Στατιστική Υπηρεσία 21

22 Εκτάσεις, οικόπεδα, αγροτεμάχια από Ελβετικό Κτηματολόγιο >> Ζώνες εκτάσεων με πληροφορία για την περίοδο κατασκευής >> Εξέλιξη οικισμών στους αιώνες 22

23 Σύγκριση με ιστορικούς χάρτες Έλεγχος αποτελεσμάτων σε σχέση με ιστορικούς χάρτες διαφορετικών περιόδων Λόγοι: οι ιστορικοί χάρτες απεικονίζουν την κατάσταση των οικισμών σε συγκεκριμένες χρονικές στιγμές και μπορούν να αποτελέσουν τη βάση για τη διόρθωση και συμπλήρωση των δεδομένων με σκοπό την σωστή απεικόνιση τους σε έναν χάρτη. Βασικό πρόβλημα ιστορικών χαρτών: η μη διαθεσιμότητα τους σε ψηφιακή μορφή >> απαραίτητη η ψηφιοποίηση, η γεωαναφορά, ο μετασχηματισμός σε ενιαίο σύστημα αναφοράς, ώστε να είναι δυνατή η σύγκριση τους με τα γραμμικά δεδομένα. Για την εξαγωγή, απαραίτητη η διανυσματοποίηση του περιεχομένου των χαρτών >> ευκολότερη η επεξεργασία και η σύγκριση των δεδομένων 23

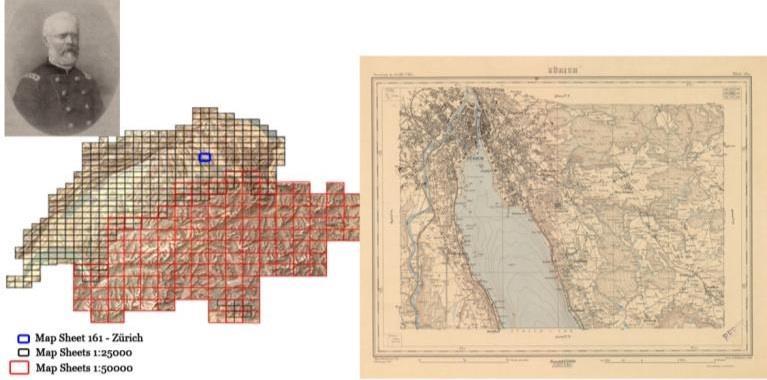

24 Σύγκριση με ιστορικούς χάρτες Τοπογραφικού Άτλαντα της Ελβετίας, Hermann Siegfried ( ) 24

25 Σύγκριση με ιστορικούς χάρτες Σύγκριση κτιρίων από τους ιστορικούς χάρτες με σύγχρονα κτίρια και την περιγραφική τους πληροφορία που προέρχονται από τις δημόσιες υπηρεσίες της Ελβετίας Σύγχρονα κτίρια με έτος κατασκευής >> πριν το 1919 Κτίρια από τον ιστορικό χάρτη >> 1886 Σύγχρονα κτίρια πριν το 1919 Δεν υπάρχουν δεδομένα A. Τσορλίνη, R. Sieber, L. Hurni 3 Νοεμβρίου

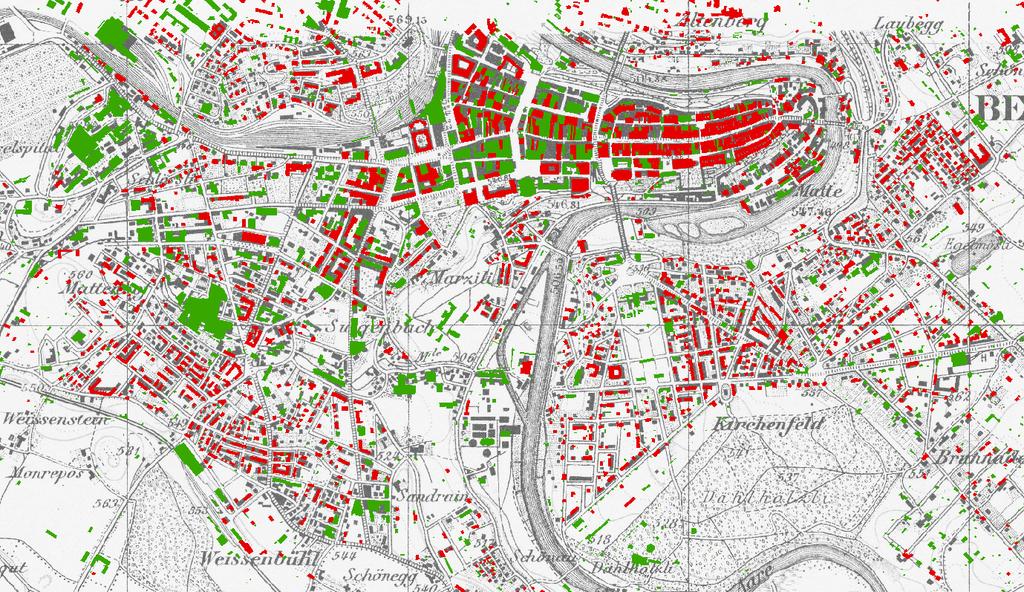

26 Σύγκριση με ιστορικούς χάρτες Σύγκριση κτιρίων από τους ιστορικούς χάρτες με σύγχρονα κτίρια και την περιγραφική τους πληροφορία που προέρχονται από τις δημόσιες υπηρεσίες της Ελβετίας Σύγχρονα κτίρια με έτος κατασκευής >> πριν το 1919 Κτίρια από τον ιστορικό χάρτη >> 1917 Σύγχρονα κτίρια πριν το 1919 Δεν υπάρχουν δεδομένα A. Τσορλίνη, R. Sieber, L. Hurni 3 Νοεμβρίου

27 Συμπεράσματα Ιστορικοί χάρτες >> δίνουν τη δυνατότητα μελέτης της ιστορικής εξέλιξης των οικισμών Χρήση των ιστορικών χαρτών για τη συμπλήρωση των ελλείψεων και διόρθωσης των λαθών που παρατηρούνται στην χωρικά και περιγραφικά δεδομένα >> ενοποιημένο διανυσματικό αρχείο με την περιγραφική του πληροφορία, που να απεικονίζει όσο το δυνατόν πιο σωστά την ιστορική εξέλιξη των οικισμών της Ελβετίας Επόμενα βήματα Εξαγωγή των κτιρίων από τα φύλλα χάρτη της σειράς >> για να αποτελέσουν το βασικό υπόβαθρο της απεικόνισης της ιστορικής εξέλιξης των οικισμών 27
