1 ΠΡΟΣΑΝΑΤΟΛΙ ΣΜΟΣ ΚΑΙ ΧΑΡΤΕΣ

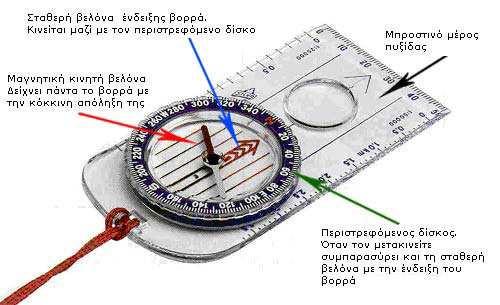

2 Η ΠΥΞΙΔΑ Η πυξίδα είναι ένα όργανο προσανατολισμού που δείχνει τα σημεία του ορίζοντα και άλλες πληροφορίες προσανατολισμού ως προς τα σημεία του ορίζοντα, όπως το αζιμούθιο Αζιμούθιο είναι η δεξιόστροφη γωνία που σχηματίζεται από το μαγνητικό βορρά, το σημείο στο οποίο βρισκόμαστε και το σημείο όπου σκοπεύουμε.

3 ΕΙΔΗ ΠΥΞΙΔΑΣ η πρισματική όπου η μαγνητική βελόνα του βορρά κινείται μαζί με το δίσκο που γράφει τις μοίρες και η πυξίδα για χρήση χάρτη όπου η μαγνητική βελόνα του βορρά κινείται χωρίς να συμπαρασύρει το δίσκο με τις μοίρες που τον γυρνάτε μόνοι σας.

4 ΝΑΥΤΙΚΗ ΠΥΞΙΔΑ Στην αρχαιότητα οι ναυτικοί χρησιμοποιούσαν για προσανατολισμό τη θέση του πολικού αστέρα. Πριν χιλιάδες χρόνια ανακαλύφθηκε η ναυτική πυξίδα που διακρίνεται στη μαγνητική πυξίδα που βασίζεται στη λειτουργία της μαγνητικής βελόνας, και στη γυροσκοπική πυξίδα που βασίζεται στην ταχεία περιστροφή του ελεύθερου γυροσκοπίου.

5 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΧΑΡΤΩΝ

6 ΚΛΙΜΑΚΑ Κλίμακα χαρακτηρίζεται ο λόγος της επιφάνειας του χάρτη προς την αντίστοιχη επιφάνεια της γης, την οποία αποτυπώνει ο χάρτης.

7 Η κλίμακα χωρίζεται σε δύο κατηγορίες: Γραμμική κλίμακα: Η κλίμακα με τη μορφή μιας ευθείας χωρισμένης σε ίσα διαστήματα που πάνω της σημειώνονται αποστάσεις σε χιλιόμετρα. Κλασματική κλίμακα: Η κλίμακα που αναπαριστάται με τη μορφή κλάσματος.

8

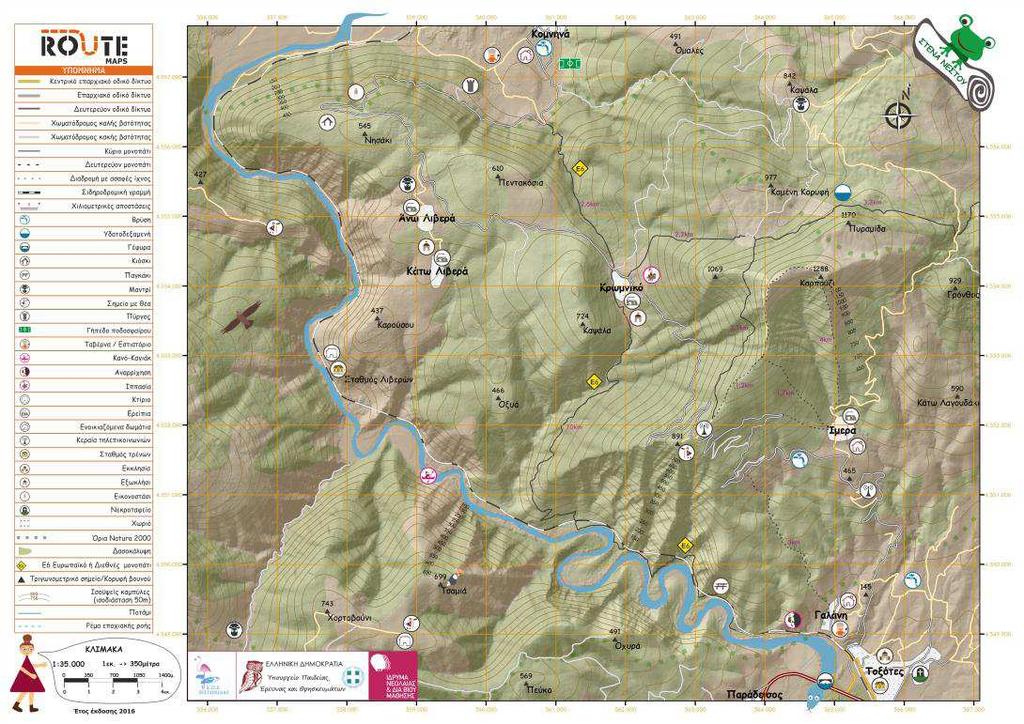

9 ΥΠΟΜΝΗΜΑ Είναι ένα σημείωμα που ερμηνεύονται διάφορα χαρακτηριστικά του χάρτη. Αποτελείται από σύμβολα και όχι από λέξεις γιατί είναι διεθνές στοιχείο. Τα σύμβολα μπορεί να είναι κουκκίδες, γραμμές, σχήματα, εικονίδια που παριστάνουν τα στοιχεία του τόπου που δείχνει ο χάρτης.

10

11 ΙΣΟΫΨΕΙΣ ΚΑΜΠΥΛΕΣ Οι ισοϋψείς καμπύλες είναι από τα πιο σημαντικά χαρακτηριστικά ενός χάρτη γιατί μας δίνουν πληροφορίες για το ανάγλυφο του χάρτη που είναι πολύ σημαντικές για μια πεζοπορία. Η κάθε ισοϋψείς αντιπροσωπεύει σημεία που βρίσκονται στο ίδιο υψόμετρο.

12 Οι ισοϋψείς μας δείχνουν στον χάρτη τις κοιλάδες, τις ανηφόρες, τους λόφους, τα οροπέδια, τους γκρεμούς κ.α. Επιπλέον, μας δείχνουν πόσο απότομη είναι μια ανηφόρα ή ένα μονοπάτι που κατεβαίνει στη θάλασσα. Παρακάτω φαίνονται οι πιο συνηθισμένες περιπτώσεις ισοϋψών:

13

14 Αναγνωρίζοντας τις διάφορες ισοϋψείς μπορούμε εύκολα να διαβάσουμε χάρτες και να υπολογίζουμε με σχετική ακρίβεια τη διαδρομή μας.

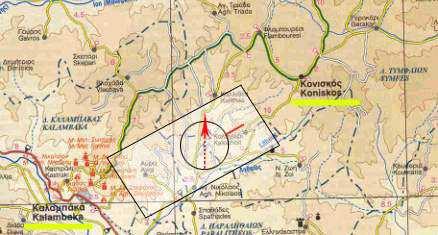

15 Πηγή: pezoporia.gr Ας υποθέσουμε ότι θέλουμε να πάμε από την Καλαμπάκα στο Κονισκό. ΧΡΗΣΗ ΠΥΞΙΔΑΣ ΣΕ ΧΑΡΤΗ 1) Τοποθετούμε την πυξίδα πάνω στο χάρτη, ώστε να κοιτά από την Καλαμπάκα προς τον Κονισκό, αδιαφορώντας που κοιτά η μαγνητική βελόνα ή ο περιστρεφόμενος δίσκος 2) Γυρίζουμε τον περιστρεφόμενο δίσκο μέχρι η σταθερή βελόνα ένδειξης του βορρά (όχι η μαγνητική βελόνα) να δείχνει στο πάνω μέρος του χάρτη, όπου βρίσκεται ο Βορράς του χάρτη, όπως φαίνεται στη φωτογραφία. Διαβάζουμε τις μοίρες που δείχνει ο περιστρεφόμενος δίσκος στο μπροστινό τμήμα της πυξίδας π.χ 60 3) Κρατώντας την πυξίδα μπροστά στο σώμα μας γυρίξουμε τον περιστρεφόμενο δίσκο ώστε στο μπροστινό του σημείο (μαύρο βέλος) να δείχνει την ένδειξη 60 4) Περιστρέφουμε το σώμα μας κρατώντας σταθερά την πυξίδα έως ότου η μαγνητική κινητή βελόνα (η κόκκινη άκρη της) συμπέσει με την σταθερή βελόνα ένδειξης του βορρά του περιστρεφόμενου δίσκου (μπλε βέλος). Εκεί που κοιτάζει η πυξίδα (και εμείς) είναι η πορεία που πρέπει να ακολουθήσουμε.

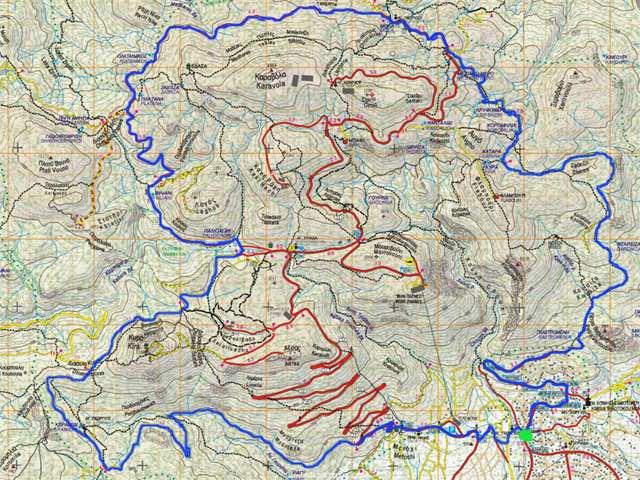

16 ΧΑΡΑΞΗ ΔΙΑΔΡΟΜΗΣ Για μεγάλες διαδρομές σε δύσβατα εδάφη, χαράσσουμε στο χάρτη τη βέλτιστη διαδρομή λαμβάνοντας υπόψη το ανάγλυφο του εδάφους με τη βοήθεια των ισουψών. Στη συνέχεια χωρίζουμε τη διαδρομή σε μικρά κατά προσέγγιση ευθύγραμμα τμήματα και υπολογίζουμε το μήκος τους με τη βοήθεια της κλίμακας του χάρτη. Για κάθε ένα από αυτά βρίσκουμε την πορεία που πρέπει να ακολουθήσουμε με τη διαδικασία που περιγράφηκε και την ακολουθούμε για την απόσταση που υπολογίσαμε.

17 ΚΑΛΕΣ ΠΕΡΙΗΓΗΣΕΙΣ!
