1 Εθνικό Μετσόβιο Πολυτεχνείο Τομέας Υδατικών Πόρων και Περιβάλλοντος Υδραυλικές κατασκευές - φράγματα Συστήματα εκτροπής ποταμού Ν.Ι.Μουτάφης, Λέκτορας Καθηγητής ΕΜΠ Σχολή Πολιτικών Μηχανικών

2 Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άδεια χρήσης άλλου τύπου, αυτή πρέπει να αναφέρεται ρητώς.

3 Σχολή Πολιτικών Μηχανικών - Τ.Υ.Π.&Περ. Κεφ. 9 Συστήματα εκτροπής ποταμού Μάθημα : Υδραυλικές Κατασκευές Φράγματα 9ο Εξάμηνο Ν. Ι. Μουτάφης Ναύπλιο

4 Σχήμα 1: Εκτροπή εντός της κοίτης του ποταμού 4

5 Σχήμα 2: Εκτροπή εκτός της κοίτης του ποταμού 5

6 Συστήματα εκτροπής ποταμού εκτός κοίτης Επιφανειακός αγωγός στη θεμελίωση του φράγματος. Υπόγειος αγωγός (σήραγγα) σε αντέρεισμα φράγματος. 6

7 Συστήματα εκτροπής ποταμού εκτός κοίτης Επιφανειακός αγωγός στη θεμελίωση φράγματος. Ο αγωγός ΔΕΝ διέρχεται μέσα από το σώμα του φράγματος Αγωγοί μικρών διαστάσεων (D<2,50 m), χαλύβδινοι ή σκυροδέματος (προκατασκευασμένο ή ένχυτο επί τόπου) Μικρές παροχές Τεθλασμένες χαράξεις αξόνων λόγω εκσκαφών. Μόνο για μικρές επικαλύψεις επιχωμάτων Χαμηλό κόστος κατασκευής 7

8 Άξονας αγωγού εκτροπής Άξονας αγωγού εκτροπής Σκυρόδεμα καθαριότητας Σχήμα 3: Επιφανειακός αγωγός στη θεμελίωση φράγματος - Διατομές Σκυρόδεμα καθαριότητας 8

9 Σχήμα 4: Διάταξη επιφανειακού συστήματος εκτροπής σε φράγμα με πυρήνα 9

10 Σχήμα 5: Μηκοτομή φράγματος με επιφανειακό αγωγό εκτροπής 10

11 Εικόνα 1: Επιφανειακός Αγωγός σε θεμελίωση φράγματος - Φράγμα Μυλοχωρίου 11

12 Εικόνα 2: Επιφανειακός Αγωγός σε θεμελίωση φράγματος - Φράγμα Μυλοχωρίου 12

13 35 1:1,2 30 ΡΟΗ ΕΡΓΟ ΕΞΟΔΟΥ 1:1 E4 Π1 ΑΞΩΝ ΑΓΩΓΟΥ ΕΚΤΡΟΠΗΣ ΑΞΩΝ ΠΡΟΦΡΑΓΜΑΤΟΣ ΡΟΗ E ,5:1 2,0:1 30 ΕΡΓΟ ΕΙΣΟΔΟΥ ΥΔΡΟΛΗΨΙΑ E E Π Σχήμα 6: Διάταξη επιφανειακού αγωγού εκτροπής - Φράγμα ΛΑΠΣ Λειβαδίου Πάτμου 13

14 Εικόνα 3: «Επιφανειακός» αγωγός εκτροπής Φράγμα Ραπεντώσας 14

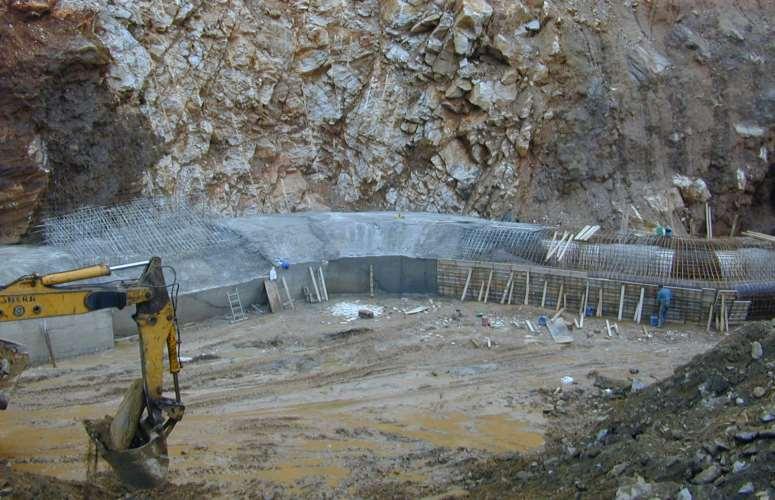

15 Εικόνα 4: Επένδυση μεταλλικού αγωγού με οπλισμένο σκυρόδεμα - Φράγμα Ραπεντώσας 15

16 Εικόνα 5: Πλίνθος φράγματος Αγωγός εκτροπής κάτω από πλίνθο - Φράγμα Ραπεντώσας 16

17 Άξονας αγωγού εκτροπής Γραμμή εκσκαφής θεμελίωσης πυρήνα Σχήμα 7: Διατομή αγωγού εκτροπής κάτω από πυρήνα φράγματος 17

18 Εικόνα 6: «Επιφανειακός» αγωγός εκτροπής Φράγμα Σισανίου 18

19 Συστήματα εκτροπής ποταμού εκτός κοίτης Υπόγειος αγωγός (σήραγγα) σε αντέρεισμα φράγματος. Διάμετροι σήραγγας από ~3 έως και 14 m. Ευνοϊκή χάραξη αγωγού (ευθύγραμμα τμήματα). Υψηλό κόστος κατασκευής. 19

20 Άξονας Φράγματος Άξονας Προφράγματος ΡΟΗ Άξονας Σήραγγας Εκτροπής Σχήμα 8: Σήραγγα εκτροπής σε αντέρεισμα Φράγμα Σέττα Μανίκια 20

21 ΥΨΟΜΕΤΡΟ Φ1 Φ2 300 Αξονας υπερχειλιστή Αρχική επιφάνεια εδάφους 250 Αρχική επιφάνεια εδάφους Στέψη φράγματος 1, Αξονας Σήραγγας Εκτροπής Νο 1 Αξονας Σήραγγας Εκτροπής Νο 2 1 1,5 150 Σχήμα 9: Μηκοτομή φράγματος με σήραγγες εκτροπής στο δεξιό αντέρεισμα 21

22 Σχήμα 10: Πεταλοειδής διατομή σήραγγας εκτροπής 22

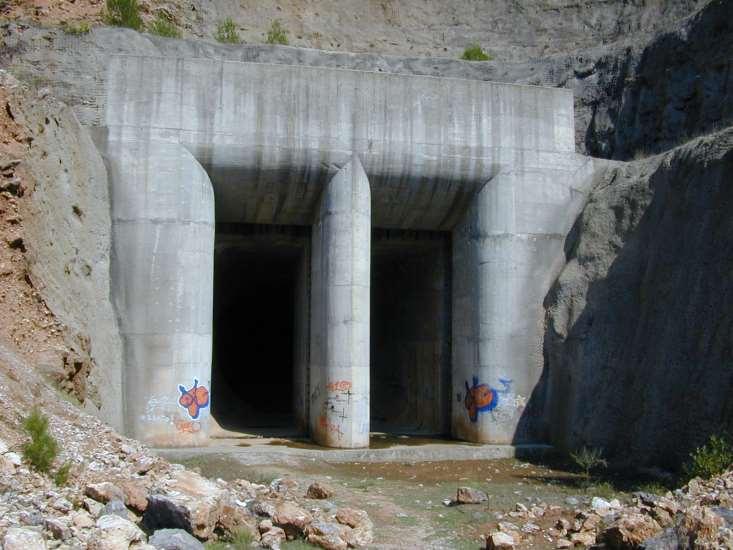

23 Εικόνα 7: Στόμιο εισόδου σήραγγας εκτροπής Φράγμα Πύλης 23

24 Σχήμα 11: Στόμιο εισόδου σήραγγας εκτροπής - Όψη 24

25 Στόμιο εισόδου σήραγγας εκτροπής Καθοδηγητικοί τοίχοι και οροφή : αποτέλεσμα υδραυλικού σχεδιασμού του στομίου εισόδου Ορθογωνική διατομή στομίου εισόδου για τοποθέτηση θυροφραγμάτων ή/και δοκών έμφραξης Μεσόβαθρο για κατανομή φορτίων δοκών έμφραξης (σε περιπτώσεις μεγάλου ανοίγματος) Σήραγγα εκτροπής : κυκλική ή πεταλοειδής διατομής Παρεμβολή τμήματος μεταβλητής διατομής μεταξύ του ορθογωνικού στομίου και της κυκλικής ή πεταλοειδούς διατομής της σήραγγας 25

26 1 1 Σ.Τ. ΧΘ ,00 Α.Σ/Δ. s=0,0271 Σχήμα 12: Στόμιο εισόδου σήραγγας εκτροπής - Μηκοτομή 26

27 ΧΘ ,00 Α.Σ/Δ. Σ.Τ. Α.Σ/Δ. Α.Σ/Δ. Σχήμα 13:Στόμιο εισόδου σήραγγας εκτροπής - Κάτοψη 27

28 Εικόνα 8: Στόμιο εισόδου σήραγγας εκτροπής - Λεπτομέρεια σκυροδεμάτων 28

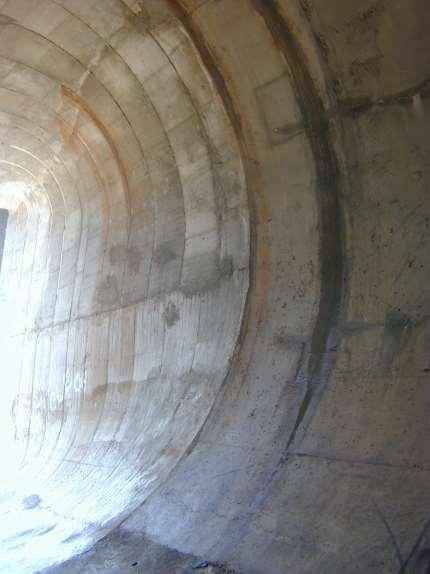

29 Εικόνα 9: Μεταβλητή διατομή από ορθογωνική σε κυκλική 29

30 Εικόνα 10: Μεταβλητή διατομή από ορθογωνική σε κυκλική 30
