Lateral instability of alternating tensile and compressive flanges of RC shear walls due to intense seismic flexure

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Lateral instability of alternating tensile and compressive flanges of RC shear walls due to intense seismic flexure"

Transcript

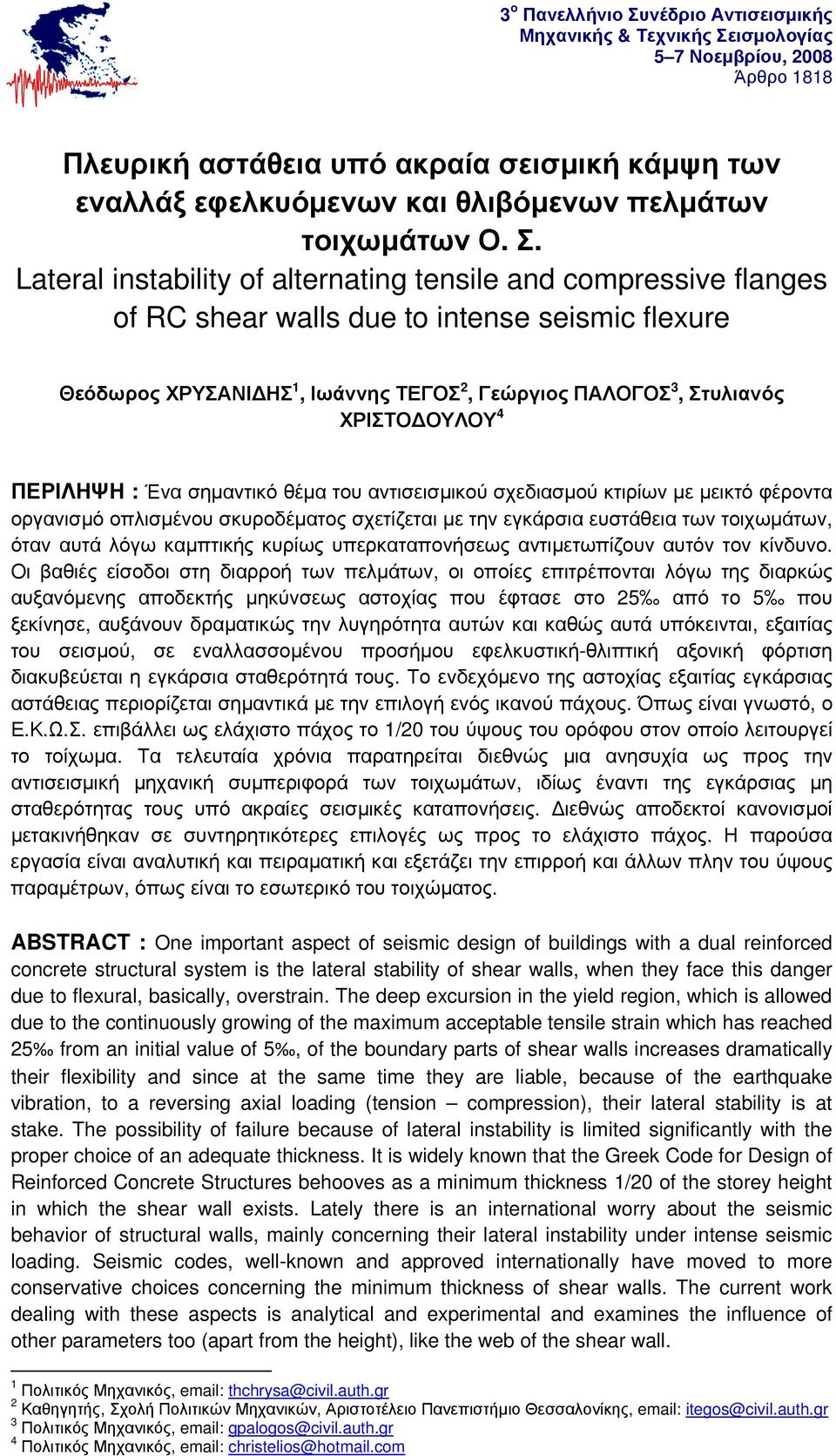

1 3 o Πανελλήνιο Συνέδριο Αντισεισµικής Μηχανικής & Τεχνικής Σεισµολογίας 5 7 Νοεµβρίου, 2008 Άρθρο 1818 Πλευρική αστάθεια υπό ακραία σεισµική κάµψη των εναλλάξ εφελκυόµενων και θλιβόµενων πελµάτων τοιχωµάτων Ο. Σ. Lateral instability of alternating tensile and compressive flanges of RC shear walls due to intense seismic flexure Θεόδωρος ΧΡΥΣΑΝΙ ΗΣ 1, Ιωάννης ΤΕΓΟΣ 2, Γεώργιος ΠΑΛΟΓΟΣ 3, Στυλιανός ΧΡΙΣΤΟ ΟΥΛΟΥ 4 ΠΕΡΙΛΗΨΗ : Ένα σηµαντικό θέµα του αντισεισµικού σχεδιασµού κτιρίων µε µεικτό φέροντα οργανισµό οπλισµένου σκυροδέµατος σχετίζεται µε την εγκάρσια ευστάθεια των τοιχωµάτων, όταν αυτά λόγω καµπτικής κυρίως υπερκαταπονήσεως αντιµετωπίζουν αυτόν τον κίνδυνο. Οι βαθιές είσοδοι στη διαρροή των πελµάτων, οι οποίες επιτρέπονται λόγω της διαρκώς αυξανόµενης αποδεκτής µηκύνσεως αστοχίας που έφτασε στο 25 από το 5 που ξεκίνησε, αυξάνουν δραµατικώς την λυγηρότητα αυτών και καθώς αυτά υπόκεινται, εξαιτίας του σεισµού, σε εναλλασσοµένου προσήµου εφελκυστική-θλιπτική αξονική φόρτιση διακυβεύεται η εγκάρσια σταθερότητά τους. Το ενδεχόµενο της αστοχίας εξαιτίας εγκάρσιας αστάθειας περιορίζεται σηµαντικά µε την επιλογή ενός ικανού πάχους. Όπως είναι γνωστό, ο Ε.Κ.Ω.Σ. επιβάλλει ως ελάχιστο πάχος το 1/20 του ύψους του ορόφου στον οποίο λειτουργεί το τοίχωµα. Τα τελευταία χρόνια παρατηρείται διεθνώς µια ανησυχία ως προς την αντισεισµική µηχανική συµπεριφορά των τοιχωµάτων, ιδίως έναντι της εγκάρσιας µη σταθερότητας τους υπό ακραίες σεισµικές καταπονήσεις. ιεθνώς αποδεκτοί κανονισµοί µετακινήθηκαν σε συντηρητικότερες επιλογές ως προς το ελάχιστο πάχος. Η παρούσα εργασία είναι αναλυτική και πειραµατική και εξετάζει την επιρροή και άλλων πλην του ύψους παραµέτρων, όπως είναι το εσωτερικό του τοιχώµατος. ABSTRACT : One important aspect of seismic design of buildings with a dual reinforced concrete structural system is the lateral stability of shear walls, when they face this danger due to flexural, basically, overstrain. The deep excursion in the yield region, which is allowed due to the continuously growing of the maximum acceptable tensile strain which has reached 25 from an initial value of 5, of the boundary parts of shear walls increases dramatically their flexibility and since at the same time they are liable, because of the earthquake vibration, to a reversing axial loading (tension compression), their lateral stability is at stake. The possibility of failure because of lateral instability is limited significantly with the proper choice of an adequate thickness. It is widely known that the Greek Code for Design of Reinforced Concrete Structures behooves as a minimum thickness 1/20 of the storey height in which the shear wall exists. Lately there is an international worry about the seismic behavior of structural walls, mainly concerning their lateral instability under intense seismic loading. Seismic codes, well-known and approved internationally have moved to more conservative choices concerning the minimum thickness of shear walls. The current work dealing with these aspects is analytical and experimental and examines the influence of other parameters too (apart from the height), like the web of the shear wall. 1 Πολιτικός Μηχανικός, thchrysa@civil.auth.gr 2 Καθηγητής, Σχολή Πολιτικών Μηχανικών, Αριστοτέλειο Πανεπιστήµιο Θεσσαλονίκης, itegos@civil.auth.gr 3 Πολιτικός Μηχανικός, gpalogos@civil.auth.gr 4 Πολιτικός Μηχανικός, christelios@hotmail.com

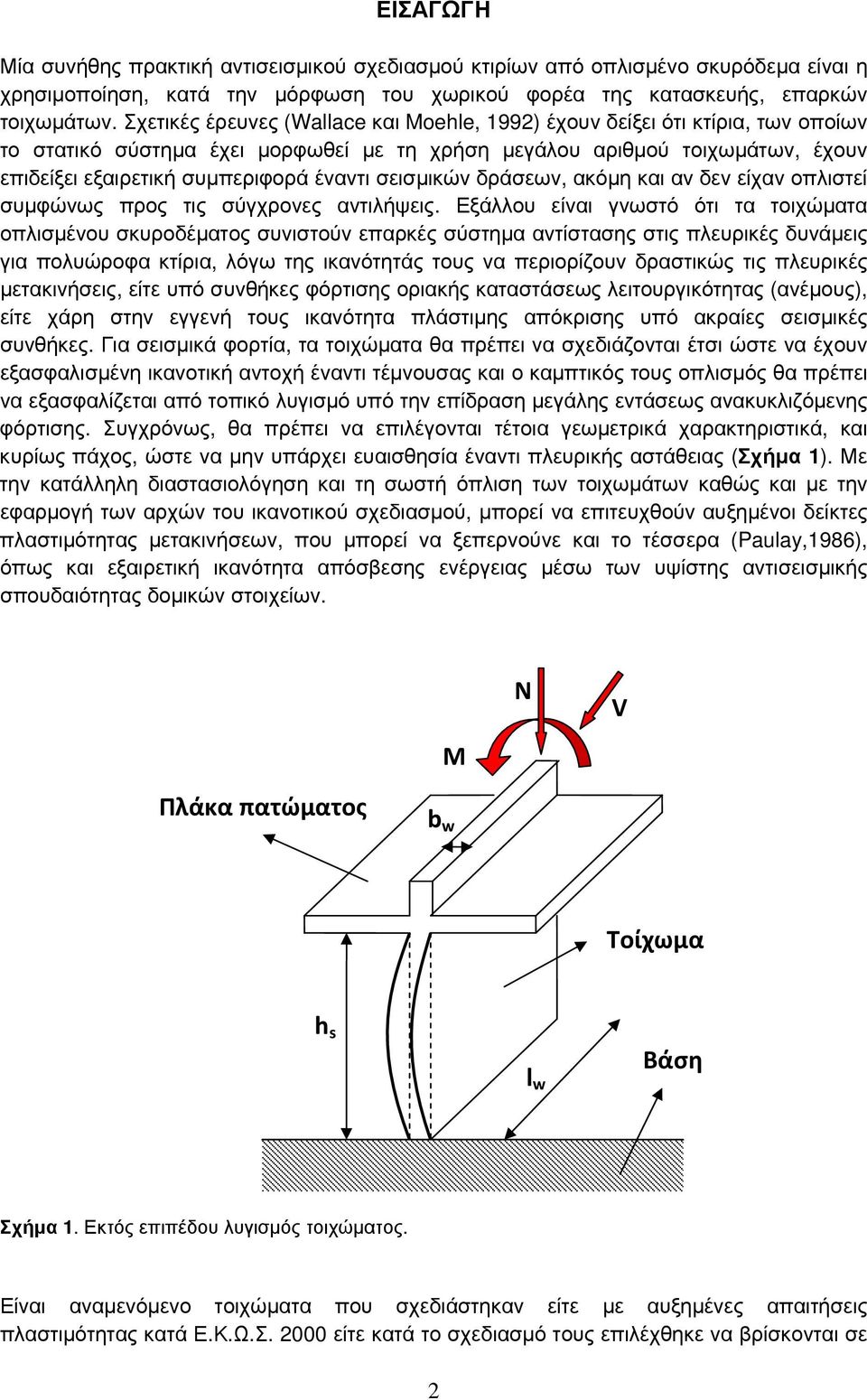

2 ΕΙΣΑΓΩΓΗ Μία συνήθης πρακτική αντισεισµικού σχεδιασµού κτιρίων από οπλισµένο σκυρόδεµα είναι η χρησιµοποίηση, κατά την µόρφωση του χωρικού φορέα της κατασκευής, επαρκών τοιχωµάτων. Σχετικές έρευνες (Wallace και Moehle, 1992) έχουν δείξει ότι κτίρια, των οποίων το στατικό σύστηµα έχει µορφωθεί µε τη χρήση µεγάλου αριθµού τοιχωµάτων, έχουν επιδείξει εξαιρετική συµπεριφορά έναντι σεισµικών δράσεων, ακόµη και αν δεν είχαν οπλιστεί συµφώνως προς τις σύγχρονες αντιλήψεις. Εξάλλου είναι γνωστό ότι τα τοιχώµατα οπλισµένου σκυροδέµατος συνιστούν επαρκές σύστηµα αντίστασης στις πλευρικές δυνάµεις για πολυώροφα κτίρια, λόγω της ικανότητάς τους να περιορίζουν δραστικώς τις πλευρικές µετακινήσεις, είτε υπό συνθήκες φόρτισης οριακής καταστάσεως λειτουργικότητας (ανέµους), είτε χάρη στην εγγενή τους ικανότητα πλάστιµης απόκρισης υπό ακραίες σεισµικές συνθήκες. Για σεισµικά φορτία, τα τοιχώµατα θα πρέπει να σχεδιάζονται έτσι ώστε να έχουν εξασφαλισµένη ικανοτική αντοχή έναντι τέµνουσας και ο καµπτικός τους οπλισµός θα πρέπει να εξασφαλίζεται από τοπικό λυγισµό υπό την επίδραση µεγάλης εντάσεως ανακυκλιζόµενης φόρτισης. Συγχρόνως, θα πρέπει να επιλέγονται τέτοια γεωµετρικά χαρακτηριστικά, και κυρίως πάχος, ώστε να µην υπάρχει ευαισθησία έναντι πλευρικής αστάθειας (Σχήµα 1). Με την κατάλληλη διαστασιολόγηση και τη σωστή όπλιση των τοιχωµάτων καθώς και µε την εφαρµογή των αρχών του ικανοτικού σχεδιασµού, µπορεί να επιτευχθούν αυξηµένοι δείκτες πλαστιµότητας µετακινήσεων, που µπορεί να ξεπερνούνε και το τέσσερα (Paulay,1986), όπως και εξαιρετική ικανότητα απόσβεσης ενέργειας µέσω των υψίστης αντισεισµικής σπουδαιότητας δοµικών στοιχείων. Μ N V Πλάκα πατώματος b w Τοίχωμα h s l w Βάση Σχήµα 1. Εκτός επιπέδου λυγισµός τοιχώµατος. Είναι αναµενόµενο τοιχώµατα που σχεδιάστηκαν είτε µε αυξηµένες απαιτήσεις πλαστιµότητας κατά Ε.Κ.Ω.Σ είτε κατά το σχεδιασµό τους επιλέχθηκε να βρίσκονται σε 2

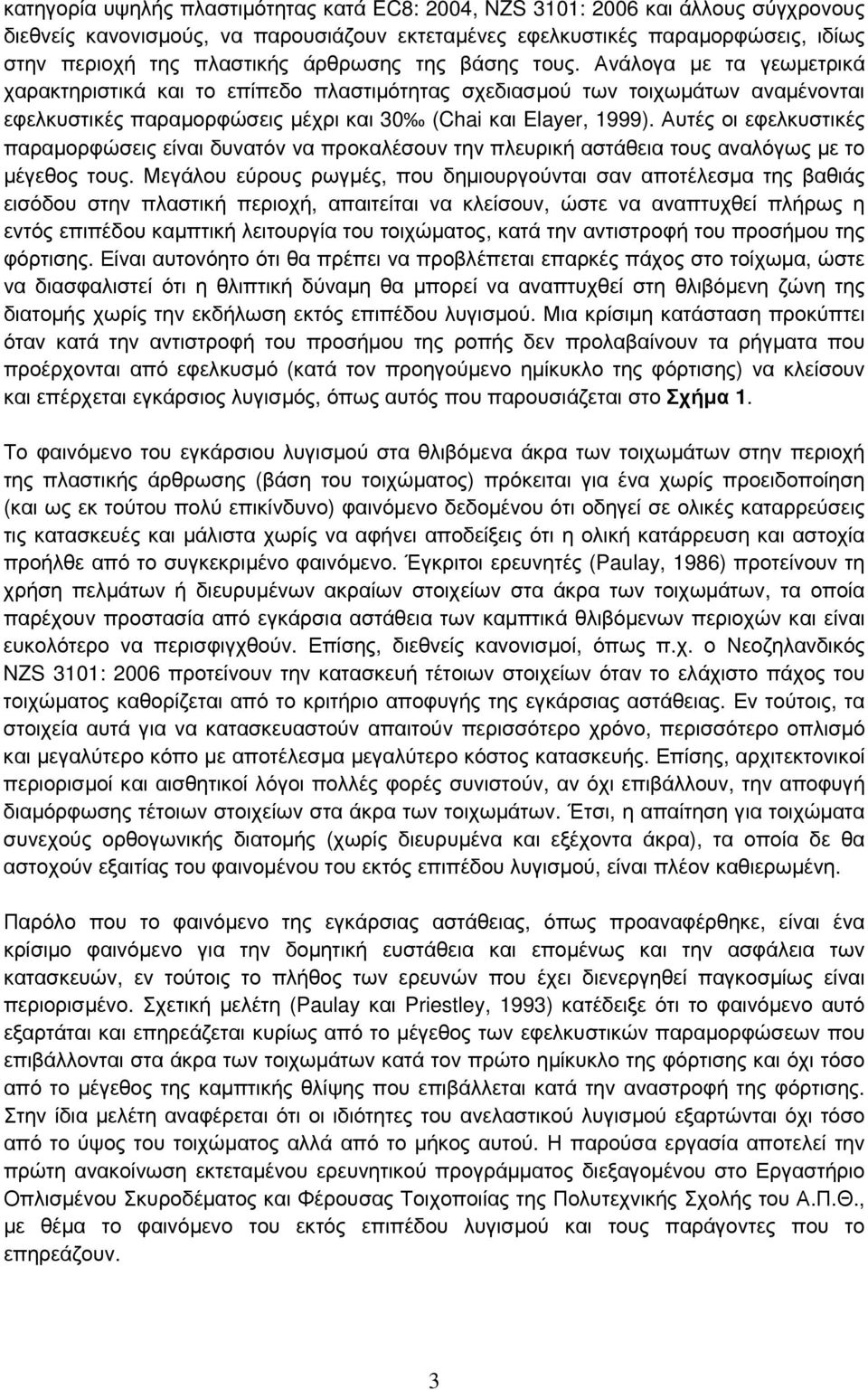

3 κατηγορία υψηλής πλαστιµότητας κατά EC8: 2004, NZS 3101: 2006 και άλλους σύγχρονους διεθνείς κανονισµούς, να παρουσιάζουν εκτεταµένες εφελκυστικές παραµορφώσεις, ιδίως στην περιοχή της πλαστικής άρθρωσης της βάσης τους. Ανάλογα µε τα γεωµετρικά χαρακτηριστικά και το επίπεδο πλαστιµότητας σχεδιασµού των τοιχωµάτων αναµένονται εφελκυστικές παραµορφώσεις µέχρι και 30 (Chai και Elayer, 1999). Αυτές οι εφελκυστικές παραµορφώσεις είναι δυνατόν να προκαλέσουν την πλευρική αστάθεια τους αναλόγως µε το µέγεθος τους. Μεγάλου εύρους ρωγµές, που δηµιουργούνται σαν αποτέλεσµα της βαθιάς εισόδου στην πλαστική περιοχή, απαιτείται να κλείσουν, ώστε να αναπτυχθεί πλήρως η εντός επιπέδου καµπτική λειτουργία του τοιχώµατος, κατά την αντιστροφή του προσήµου της φόρτισης. Είναι αυτονόητο ότι θα πρέπει να προβλέπεται επαρκές πάχος στο τοίχωµα, ώστε να διασφαλιστεί ότι η θλιπτική δύναµη θα µπορεί να αναπτυχθεί στη θλιβόµενη ζώνη της διατοµής χωρίς την εκδήλωση εκτός επιπέδου λυγισµού. Μια κρίσιµη κατάσταση προκύπτει όταν κατά την αντιστροφή του προσήµου της ροπής δεν προλαβαίνουν τα ρήγµατα που προέρχονται από εφελκυσµό (κατά τον προηγούµενο ηµίκυκλο της φόρτισης) να κλείσουν και επέρχεται εγκάρσιος λυγισµός, όπως αυτός που παρουσιάζεται στο Σχήµα 1. Το φαινόµενο του εγκάρσιου λυγισµού στα θλιβόµενα άκρα των τοιχωµάτων στην περιοχή της πλαστικής άρθρωσης (βάση του τοιχώµατος) πρόκειται για ένα χωρίς προειδοποίηση (και ως εκ τούτου πολύ επικίνδυνο) φαινόµενο δεδοµένου ότι οδηγεί σε ολικές καταρρεύσεις τις κατασκευές και µάλιστα χωρίς να αφήνει αποδείξεις ότι η ολική κατάρρευση και αστοχία προήλθε από το συγκεκριµένο φαινόµενο. Έγκριτοι ερευνητές (Paulay, 1986) προτείνουν τη χρήση πελµάτων ή διευρυµένων ακραίων στοιχείων στα άκρα των τοιχωµάτων, τα οποία παρέχουν προστασία από εγκάρσια αστάθεια των καµπτικά θλιβόµενων περιοχών και είναι ευκολότερο να περισφιγχθούν. Επίσης, διεθνείς κανονισµοί, όπως π.χ. ο Νεοζηλανδικός NZS 3101: 2006 προτείνουν την κατασκευή τέτοιων στοιχείων όταν το ελάχιστο πάχος του τοιχώµατος καθορίζεται από το κριτήριο αποφυγής της εγκάρσιας αστάθειας. Εν τούτοις, τα στοιχεία αυτά για να κατασκευαστούν απαιτούν περισσότερο χρόνο, περισσότερο οπλισµό και µεγαλύτερο κόπο µε αποτέλεσµα µεγαλύτερο κόστος κατασκευής. Επίσης, αρχιτεκτονικοί περιορισµοί και αισθητικοί λόγοι πολλές φορές συνιστούν, αν όχι επιβάλλουν, την αποφυγή διαµόρφωσης τέτοιων στοιχείων στα άκρα των τοιχωµάτων. Έτσι, η απαίτηση για τοιχώµατα συνεχούς ορθογωνικής διατοµής (χωρίς διευρυµένα και εξέχοντα άκρα), τα οποία δε θα αστοχούν εξαιτίας του φαινοµένου του εκτός επιπέδου λυγισµού, είναι πλέον καθιερωµένη. Παρόλο που το φαινόµενο της εγκάρσιας αστάθειας, όπως προαναφέρθηκε, είναι ένα κρίσιµο φαινόµενο για την δοµητική ευστάθεια και εποµένως και την ασφάλεια των κατασκευών, εν τούτοις το πλήθος των ερευνών που έχει διενεργηθεί παγκοσµίως είναι περιορισµένο. Σχετική µελέτη (Paulay και Priestley, 1993) κατέδειξε ότι το φαινόµενο αυτό εξαρτάται και επηρεάζεται κυρίως από το µέγεθος των εφελκυστικών παραµορφώσεων που επιβάλλονται στα άκρα των τοιχωµάτων κατά τον πρώτο ηµίκυκλο της φόρτισης και όχι τόσο από το µέγεθος της καµπτικής θλίψης που επιβάλλεται κατά την αναστροφή της φόρτισης. Στην ίδια µελέτη αναφέρεται ότι οι ιδιότητες του ανελαστικού λυγισµού εξαρτώνται όχι τόσο από το ύψος του τοιχώµατος αλλά από το µήκος αυτού. Η παρούσα εργασία αποτελεί την πρώτη ανακοίνωση εκτεταµένου ερευνητικού προγράµµατος διεξαγοµένου στο Εργαστήριο Οπλισµένου Σκυροδέµατος και Φέρουσας Τοιχοποιίας της Πολυτεχνικής Σχολής του Α.Π.Θ., µε θέµα το φαινόµενο του εκτός επιπέδου λυγισµού και τους παράγοντες που το επηρεάζουν. 3

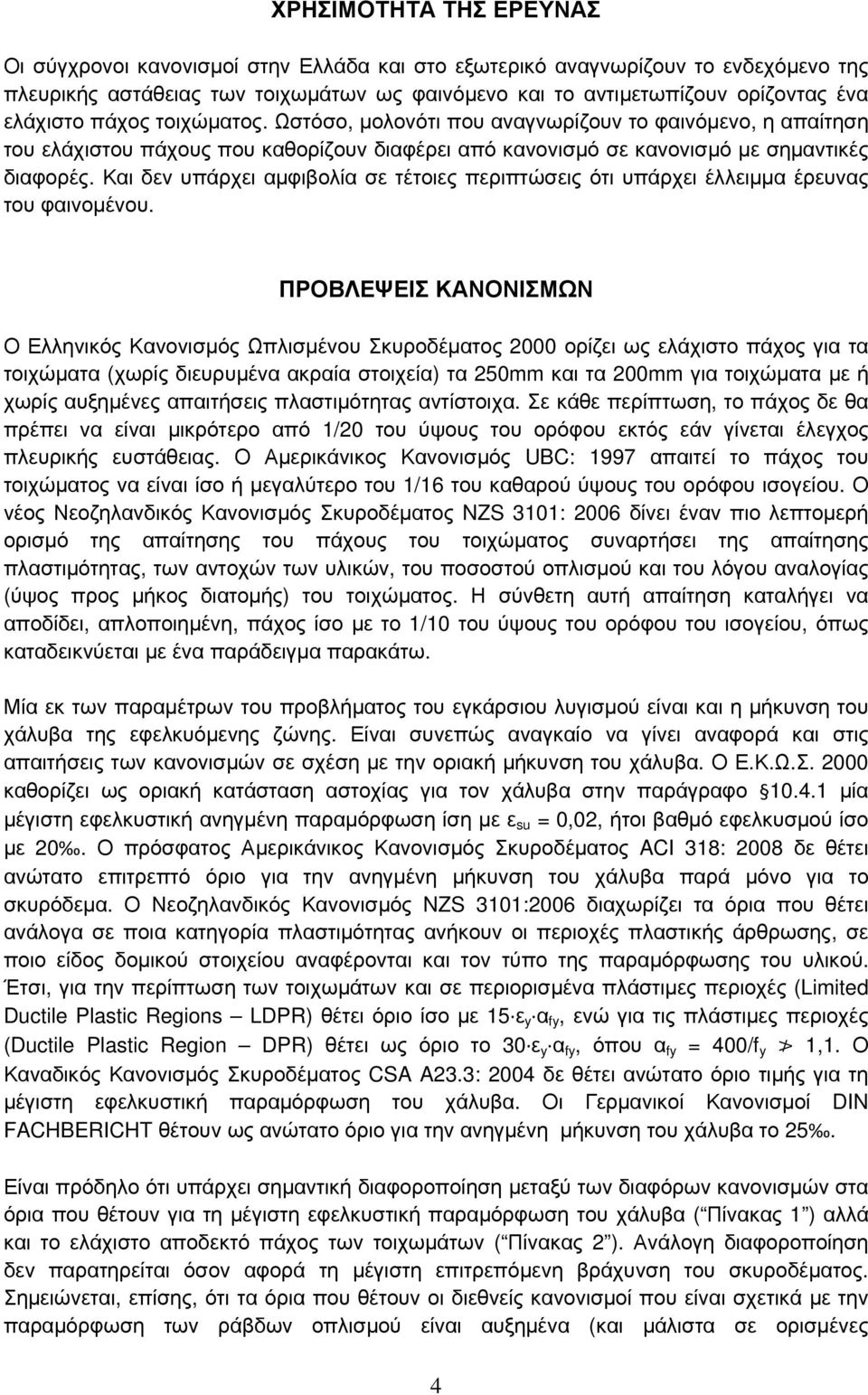

4 ΧΡΗΣΙΜΟΤΗΤΑ ΤΗΣ ΕΡΕΥΝΑΣ Οι σύγχρονοι κανονισµοί στην Ελλάδα και στο εξωτερικό αναγνωρίζουν το ενδεχόµενο της πλευρικής αστάθειας των τοιχωµάτων ως φαινόµενο και το αντιµετωπίζουν ορίζοντας ένα ελάχιστο πάχος τοιχώµατος. Ωστόσο, µολονότι που αναγνωρίζουν το φαινόµενο, η απαίτηση του ελάχιστου πάχους που καθορίζουν διαφέρει από κανονισµό σε κανονισµό µε σηµαντικές διαφορές. Και δεν υπάρχει αµφιβολία σε τέτοιες περιπτώσεις ότι υπάρχει έλλειµµα έρευνας του φαινοµένου. ΠΡΟΒΛΕΨΕΙΣ ΚΑΝΟΝΙΣΜΩΝ Ο Ελληνικός Κανονισµός Ωπλισµένου Σκυροδέµατος 2000 ορίζει ως ελάχιστο πάχος για τα τοιχώµατα (χωρίς διευρυµένα ακραία στοιχεία) τα 250mm και τα 200mm για τοιχώµατα µε ή χωρίς αυξηµένες απαιτήσεις πλαστιµότητας αντίστοιχα. Σε κάθε περίπτωση, το πάχος δε θα πρέπει να είναι µικρότερο από 1/20 του ύψους του ορόφου εκτός εάν γίνεται έλεγχος πλευρικής ευστάθειας. Ο Αµερικάνικος Κανονισµός UBC: 1997 απαιτεί το πάχος του τοιχώµατος να είναι ίσο ή µεγαλύτερο του 1/16 του καθαρού ύψους του ορόφου ισογείου. Ο νέος Νεοζηλανδικός Κανονισµός Σκυροδέµατος NZS 3101: 2006 δίνει έναν πιο λεπτοµερή ορισµό της απαίτησης του πάχους του τοιχώµατος συναρτήσει της απαίτησης πλαστιµότητας, των αντοχών των υλικών, του ποσοστού οπλισµού και του λόγου αναλογίας (ύψος προς µήκος διατοµής) του τοιχώµατος. Η σύνθετη αυτή απαίτηση καταλήγει να αποδίδει, απλοποιηµένη, πάχος ίσο µε το 1/10 του ύψους του ορόφου του ισογείου, όπως καταδεικνύεται µε ένα παράδειγµα παρακάτω. Μία εκ των παραµέτρων του προβλήµατος του εγκάρσιου λυγισµού είναι και η µήκυνση του χάλυβα της εφελκυόµενης ζώνης. Είναι συνεπώς αναγκαίο να γίνει αναφορά και στις απαιτήσεις των κανονισµών σε σχέση µε την οριακή µήκυνση του χάλυβα. Ο Ε.Κ.Ω.Σ καθορίζει ως οριακή κατάσταση αστοχίας για τον χάλυβα στην παράγραφο µία µέγιστη εφελκυστική ανηγµένη παραµόρφωση ίση µε ε su = 0,02, ήτοι βαθµό εφελκυσµού ίσο µε 20. Ο πρόσφατος Αµερικάνικος Κανονισµός Σκυροδέµατος ACI 318: 2008 δε θέτει ανώτατο επιτρεπτό όριο για την ανηγµένη µήκυνση του χάλυβα παρά µόνο για το σκυρόδεµα. Ο Νεοζηλανδικός Κανονισµός NZS 3101:2006 διαχωρίζει τα όρια που θέτει ανάλογα σε ποια κατηγορία πλαστιµότητας ανήκουν οι περιοχές πλαστικής άρθρωσης, σε ποιο είδος δοµικού στοιχείου αναφέρονται και τον τύπο της παραµόρφωσης του υλικού. Έτσι, για την περίπτωση των τοιχωµάτων και σε περιορισµένα πλάστιµες περιοχές (Limited Ductile Plastic Regions LDPR) θέτει όριο ίσο µε 15 ε y α fy, ενώ για τις πλάστιµες περιοχές (Ductile Plastic Region DPR) θέτει ως όριο το 30 ε y α fy, όπου α fy = 400/f y 1,1. Ο Καναδικός Κανονισµός Σκυροδέµατος CSA A23.3: 2004 δε θέτει ανώτατο όριο τιµής για τη µέγιστη εφελκυστική παραµόρφωση του χάλυβα. Οι Γερµανικοί Κανονισµοί DIN FACHBERICHT θέτουν ως ανώτατο όριο για την ανηγµένη µήκυνση του χάλυβα το 25. Είναι πρόδηλο ότι υπάρχει σηµαντική διαφοροποίηση µεταξύ των διαφόρων κανονισµών στα όρια που θέτουν για τη µέγιστη εφελκυστική παραµόρφωση του χάλυβα ( Πίνακας 1 ) αλλά και το ελάχιστο αποδεκτό πάχος των τοιχωµάτων ( Πίνακας 2 ). Ανάλογη διαφοροποίηση δεν παρατηρείται όσον αφορά τη µέγιστη επιτρεπόµενη βράχυνση του σκυροδέµατος. Σηµειώνεται, επίσης, ότι τα όρια που θέτουν οι διεθνείς κανονισµοί που είναι σχετικά µε την παραµόρφωση των ράβδων οπλισµού είναι αυξηµένα (και µάλιστα σε ορισµένες 4

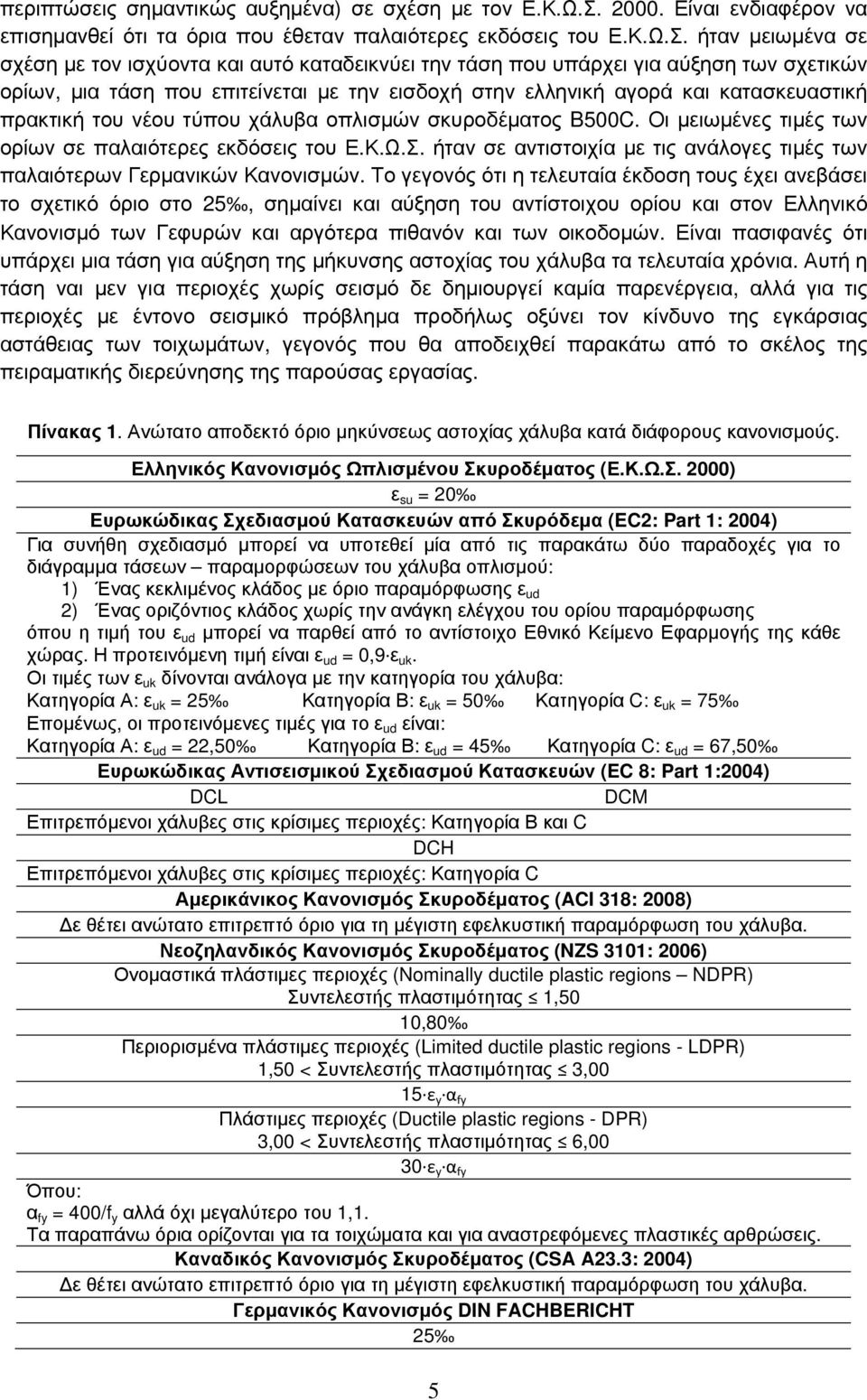

5 περιπτώσεις σηµαντικώς αυξηµένα) σε σχέση µε τον Ε.Κ.Ω.Σ Είναι ενδιαφέρον να επισηµανθεί ότι τα όρια που έθεταν παλαιότερες εκδόσεις του Ε.Κ.Ω.Σ. ήταν µειωµένα σε σχέση µε τον ισχύοντα και αυτό καταδεικνύει την τάση που υπάρχει για αύξηση των σχετικών ορίων, µια τάση που επιτείνεται µε την εισδοχή στην ελληνική αγορά και κατασκευαστική πρακτική του νέου τύπου χάλυβα οπλισµών σκυροδέµατος B500C. Οι µειωµένες τιµές των ορίων σε παλαιότερες εκδόσεις του Ε.Κ.Ω.Σ. ήταν σε αντιστοιχία µε τις ανάλογες τιµές των παλαιότερων Γερµανικών Κανονισµών. Το γεγονός ότι η τελευταία έκδοση τους έχει ανεβάσει το σχετικό όριο στο 25, σηµαίνει και αύξηση του αντίστοιχου ορίου και στον Ελληνικό Κανονισµό των Γεφυρών και αργότερα πιθανόν και των οικοδοµών. Είναι πασιφανές ότι υπάρχει µια τάση για αύξηση της µήκυνσης αστοχίας του χάλυβα τα τελευταία χρόνια. Αυτή η τάση ναι µεν για περιοχές χωρίς σεισµό δε δηµιουργεί καµία παρενέργεια, αλλά για τις περιοχές µε έντονο σεισµικό πρόβληµα προδήλως οξύνει τον κίνδυνο της εγκάρσιας αστάθειας των τοιχωµάτων, γεγονός που θα αποδειχθεί παρακάτω από το σκέλος της πειραµατικής διερεύνησης της παρούσας εργασίας. Πίνακας 1. Ανώτατο αποδεκτό όριο µηκύνσεως αστοχίας χάλυβα κατά διάφορους κανονισµούς. Ελληνικός Κανονισµός Ωπλισµένου Σκυροδέµατος (Ε.Κ.Ω.Σ. 2000) ε su = 20 Ευρωκώδικας Σχεδιασµού Κατασκευών από Σκυρόδεµα (EC2: Part 1: 2004) Για συνήθη σχεδιασµό µπορεί να υποτεθεί µία από τις παρακάτω δύο παραδοχές για το διάγραµµα τάσεων παραµορφώσεων του χάλυβα οπλισµού: 1) Ένας κεκλιµένος κλάδος µε όριο παραµόρφωσης ε ud 2) Ένας οριζόντιος κλάδος χωρίς την ανάγκη ελέγχου του ορίου παραµόρφωσης όπου η τιµή του ε ud µπορεί να παρθεί από το αντίστοιχο Εθνικό Κείµενο Εφαρµογής της κάθε χώρας. Η προτεινόµενη τιµή είναι ε ud = 0,9 ε uk. Οι τιµές των ε uk δίνονται ανάλογα µε την κατηγορία του χάλυβα: Κατηγορία Α: ε uk = 25 Κατηγορία Β: ε uk = 50 Κατηγορία C: ε uk = 75 Εποµένως, οι προτεινόµενες τιµές για το ε ud είναι: Κατηγορία Α: ε ud = 22,50 Κατηγορία Β: ε ud = 45 Κατηγορία C: ε ud = 67,50 Ευρωκώδικας Αντισεισµικού Σχεδιασµού Κατασκευών (EC 8: Part 1:2004) DCL DCM Επιτρεπόµενοι χάλυβες στις κρίσιµες περιοχές: Κατηγορία Β και C DCH Επιτρεπόµενοι χάλυβες στις κρίσιµες περιοχές: Κατηγορία C Αµερικάνικος Κανονισµός Σκυροδέµατος (ACI 318: 2008) ε θέτει ανώτατο επιτρεπτό όριο για τη µέγιστη εφελκυστική παραµόρφωση του χάλυβα. Νεοζηλανδικός Κανονισµός Σκυροδέµατος (NZS 3101: 2006) Ονοµαστικά πλάστιµες περιοχές (Nominally ductile plastic regions NDPR) Συντελεστής πλαστιµότητας 1,50 10,80 Περιορισµένα πλάστιµες περιοχές (Limited ductile plastic regions - LDPR) 1,50 < Συντελεστής πλαστιµότητας 3,00 15 ε y α fy Πλάστιµες περιοχές (Ductile plastic regions - DPR) 3,00 < Συντελεστής πλαστιµότητας 6,00 30 ε y α fy Όπου: α fy = 400/f y αλλά όχι µεγαλύτερο του 1,1. Τα παραπάνω όρια ορίζονται για τα τοιχώµατα και για αναστρεφόµενες πλαστικές αρθρώσεις. Καναδικός Κανονισµός Σκυροδέµατος (CSA A23.3: 2004) ε θέτει ανώτατο επιτρεπτό όριο για τη µέγιστη εφελκυστική παραµόρφωση του χάλυβα. Γερµανικός Κανονισµός DIN FACHBERICHT 25 5

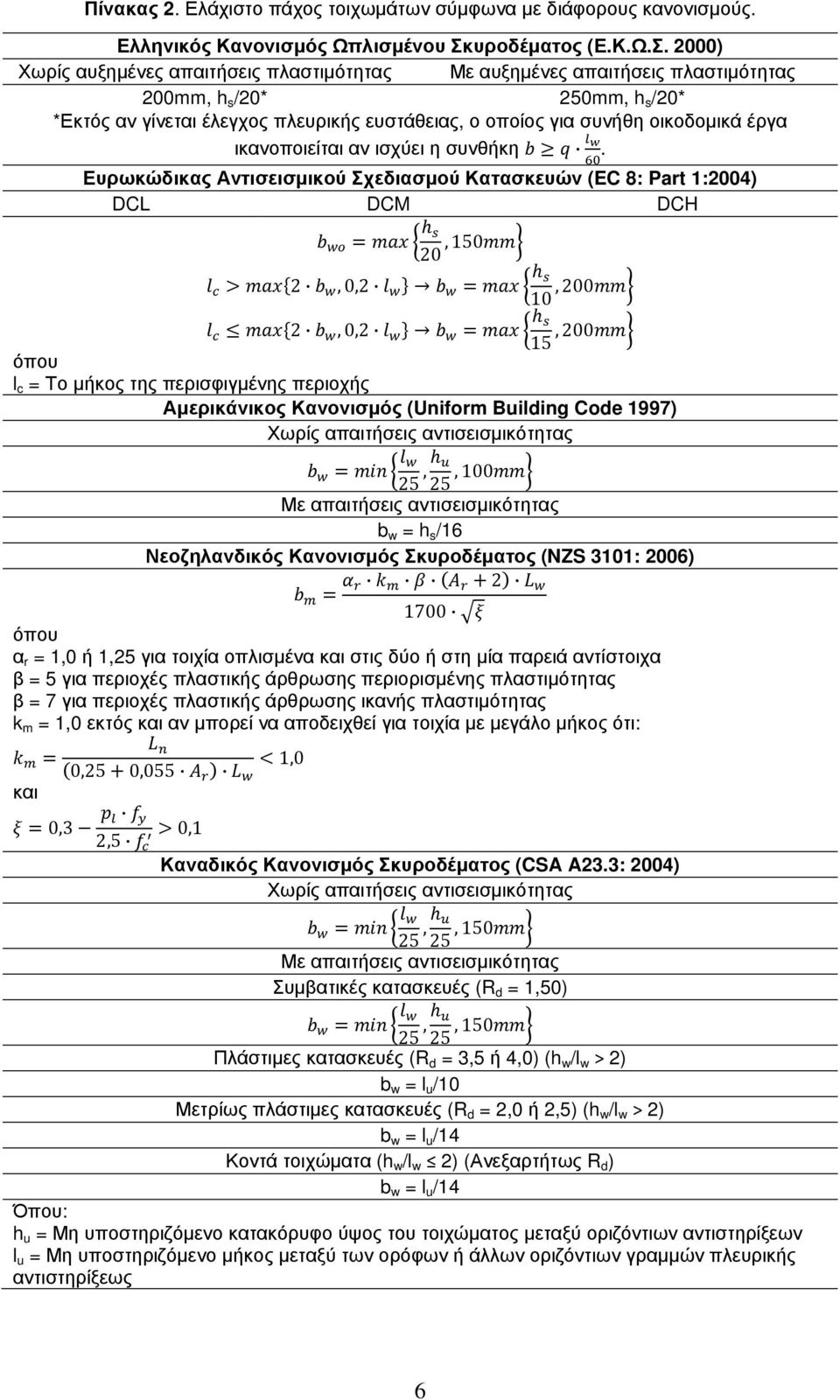

6 Πίνακας 2. Ελάχιστο πάχος τοιχωµάτων σύµφωνα µε διάφορους κανονισµούς. Ελληνικός Κανονισµός Ωπλισµένου Σκυροδέµατος (Ε.Κ.Ω.Σ. 2000) Χωρίς αυξηµένες απαιτήσεις πλαστιµότητας Με αυξηµένες απαιτήσεις πλαστιµότητας 200mm, h s /20* 250mm, h s /20* *Εκτός αν γίνεται έλεγχος πλευρικής ευστάθειας, ο οποίος για συνήθη οικοδοµικά έργα ικανοποιείται αν ισχύει η συνθήκη Ευρωκώδικας Αντισεισµικού Σχεδιασµού Κατασκευών (EC 8: Part 1:2004) DCL DCM DCH 20,150 2,0,2 10,200 2,0,2 15,200 όπου l c = Το µήκος της περισφιγµένης περιοχής Αµερικάνικος Κανονισµός (Uniform Building Code 1997) Χωρίς απαιτήσεις αντισεισµικότητας 25, 25,100 Με απαιτήσεις αντισεισµικότητας b w = h s /16 Νεοζηλανδικός Κανονισµός Σκυροδέµατος (NZS 3101: 2006) όπου α r = 1,0 ή 1,25 για τοιχία οπλισµένα και στις δύο ή στη µία παρειά αντίστοιχα β = 5 για περιοχές πλαστικής άρθρωσης περιορισµένης πλαστιµότητας β = 7 για περιοχές πλαστικής άρθρωσης ικανής πλαστιµότητας k m = 1,0 εκτός και αν µπορεί να αποδειχθεί για τοιχία µε µεγάλο µήκος ότι: 1,0 0,25 0,055 και 0,3 2,5 0,1 Καναδικός Κανονισµός Σκυροδέµατος (CSA A23.3: 2004) Χωρίς απαιτήσεις αντισεισµικότητας 25, 25,150 Με απαιτήσεις αντισεισµικότητας Συµβατικές κατασκευές (R d = 1,50) 25, 25,150 Πλάστιµες κατασκευές (R d = 3,5 ή 4,0) (h w /l w > 2) b w = l u /10 Μετρίως πλάστιµες κατασκευές (R d = 2,0 ή 2,5) (h w /l w > 2) b w = l u /14 Κοντά τοιχώµατα (h w /l w 2) (Ανεξαρτήτως R d ) b w = l u /14 Όπου: h u = Μη υποστηριζόµενο κατακόρυφο ύψος του τοιχώµατος µεταξύ οριζόντιων αντιστηρίξεων l u = Μη υποστηριζόµενο µήκος µεταξύ των ορόφων ή άλλων οριζόντιων γραµµών πλευρικής αντιστηρίξεως 6

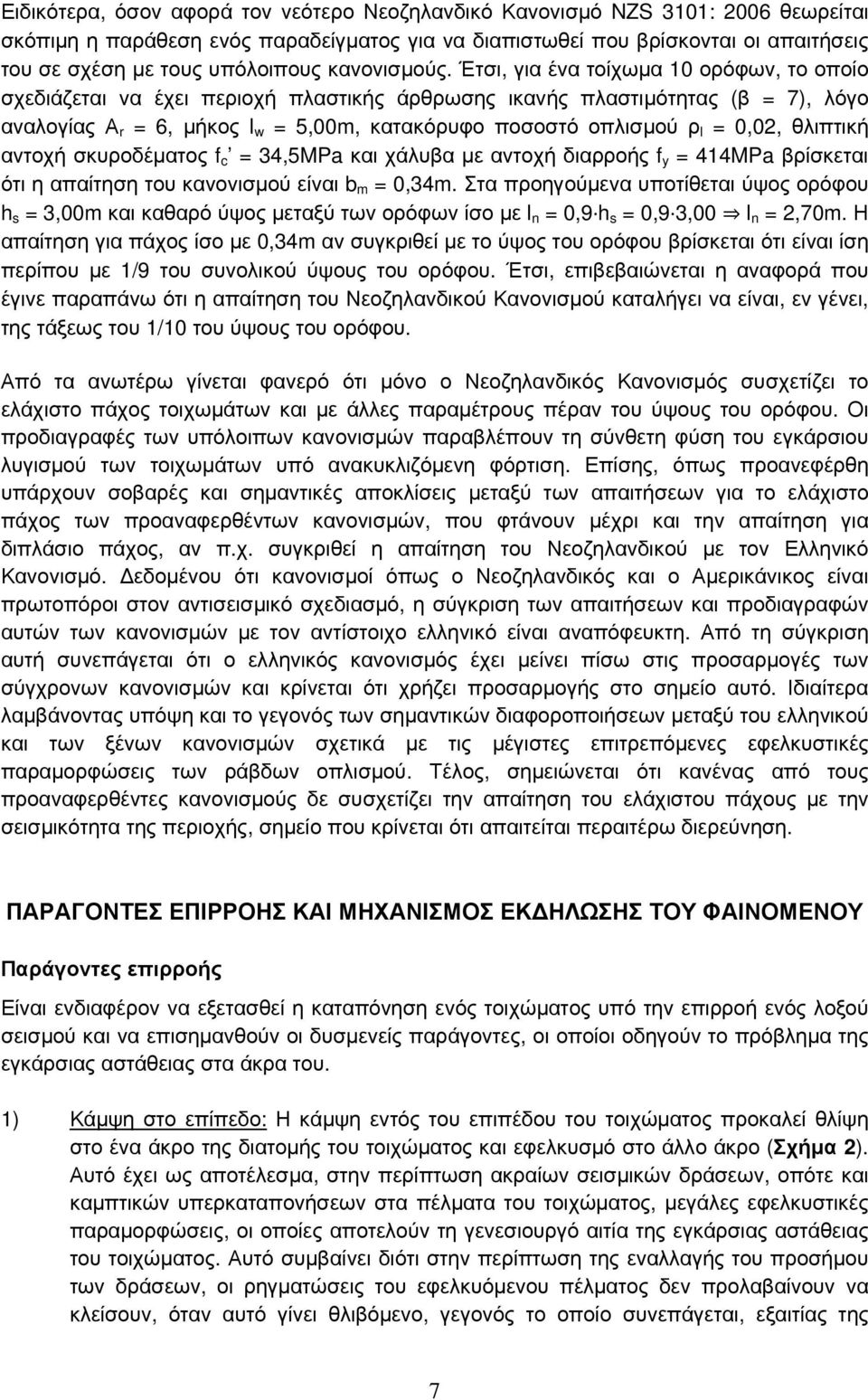

7 Ειδικότερα, όσον αφορά τον νεότερο Νεοζηλανδικό Κανονισµό NZS 3101: 2006 θεωρείται σκόπιµη η παράθεση ενός παραδείγµατος για να διαπιστωθεί που βρίσκονται οι απαιτήσεις του σε σχέση µε τους υπόλοιπους κανονισµούς. Έτσι, για ένα τοίχωµα 10 ορόφων, το οποίο σχεδιάζεται να έχει περιοχή πλαστικής άρθρωσης ικανής πλαστιµότητας (β = 7), λόγο αναλογίας Α r = 6, µήκος l w = 5,00m, κατακόρυφο ποσοστό οπλισµού ρ l = 0,02, θλιπτική αντοχή σκυροδέµατος f c = 34,5MPa και χάλυβα µε αντοχή διαρροής f y = 414MPa βρίσκεται ότι η απαίτηση του κανονισµού είναι b m = 0,34m. Στα προηγούµενα υποτίθεται ύψος ορόφου h s = 3,00m και καθαρό ύψος µεταξύ των ορόφων ίσο µε l n = 0,9 h s = 0,9 3,00 l n = 2,70m. Η απαίτηση για πάχος ίσο µε 0,34m αν συγκριθεί µε το ύψος του ορόφου βρίσκεται ότι είναι ίση περίπου µε 1/9 του συνολικού ύψους του ορόφου. Έτσι, επιβεβαιώνεται η αναφορά που έγινε παραπάνω ότι η απαίτηση του Νεοζηλανδικού Κανονισµού καταλήγει να είναι, εν γένει, της τάξεως του 1/10 του ύψους του ορόφου. Από τα ανωτέρω γίνεται φανερό ότι µόνο ο Νεοζηλανδικός Κανονισµός συσχετίζει το ελάχιστο πάχος τοιχωµάτων και µε άλλες παραµέτρους πέραν του ύψους του ορόφου. Οι προδιαγραφές των υπόλοιπων κανονισµών παραβλέπουν τη σύνθετη φύση του εγκάρσιου λυγισµού των τοιχωµάτων υπό ανακυκλιζόµενη φόρτιση. Επίσης, όπως προανεφέρθη υπάρχουν σοβαρές και σηµαντικές αποκλίσεις µεταξύ των απαιτήσεων για το ελάχιστο πάχος των προαναφερθέντων κανονισµών, που φτάνουν µέχρι και την απαίτηση για διπλάσιο πάχος, αν π.χ. συγκριθεί η απαίτηση του Νεοζηλανδικού µε τον Ελληνικό Κανονισµό. εδοµένου ότι κανονισµοί όπως ο Νεοζηλανδικός και ο Αµερικάνικος είναι πρωτοπόροι στον αντισεισµικό σχεδιασµό, η σύγκριση των απαιτήσεων και προδιαγραφών αυτών των κανονισµών µε τον αντίστοιχο ελληνικό είναι αναπόφευκτη. Από τη σύγκριση αυτή συνεπάγεται ότι ο ελληνικός κανονισµός έχει µείνει πίσω στις προσαρµογές των σύγχρονων κανονισµών και κρίνεται ότι χρήζει προσαρµογής στο σηµείο αυτό. Ιδιαίτερα λαµβάνοντας υπόψη και το γεγονός των σηµαντικών διαφοροποιήσεων µεταξύ του ελληνικού και των ξένων κανονισµών σχετικά µε τις µέγιστες επιτρεπόµενες εφελκυστικές παραµορφώσεις των ράβδων οπλισµού. Τέλος, σηµειώνεται ότι κανένας από τους προαναφερθέντες κανονισµούς δε συσχετίζει την απαίτηση του ελάχιστου πάχους µε την σεισµικότητα της περιοχής, σηµείο που κρίνεται ότι απαιτείται περαιτέρω διερεύνηση. ΠΑΡΑΓΟΝΤΕΣ ΕΠΙΡΡΟΗΣ ΚΑΙ ΜΗΧΑΝΙΣΜΟΣ ΕΚ ΗΛΩΣΗΣ ΤΟΥ ΦΑΙΝΟΜΕΝΟΥ Παράγοντες επιρροής Είναι ενδιαφέρον να εξετασθεί η καταπόνηση ενός τοιχώµατος υπό την επιρροή ενός λοξού σεισµού και να επισηµανθούν οι δυσµενείς παράγοντες, οι οποίοι οδηγούν το πρόβληµα της εγκάρσιας αστάθειας στα άκρα του. 1) Κάµψη στο επίπεδο: Η κάµψη εντός του επιπέδου του τοιχώµατος προκαλεί θλίψη στο ένα άκρο της διατοµής του τοιχώµατος και εφελκυσµό στο άλλο άκρο (Σχήµα 2). Αυτό έχει ως αποτέλεσµα, στην περίπτωση ακραίων σεισµικών δράσεων, οπότε και καµπτικών υπερκαταπονήσεων στα πέλµατα του τοιχώµατος, µεγάλες εφελκυστικές παραµορφώσεις, οι οποίες αποτελούν τη γενεσιουργό αιτία της εγκάρσιας αστάθειας του τοιχώµατος. Αυτό συµβαίνει διότι στην περίπτωση της εναλλαγής του προσήµου των δράσεων, οι ρηγµατώσεις του εφελκυόµενου πέλµατος δεν προλαβαίνουν να κλείσουν, όταν αυτό γίνει θλιβόµενο, γεγονός το οποίο συνεπάγεται, εξαιτίας της 7

8 δραστικής µείωσης της ακαµψίας, αδυναµία ανάπτυξης της θλιπτικής αντοχής του τοιχώµατος και τότε εµφανίζεται ο κίνδυνος του εγκάρσιου λυγισµού (Σχήµα 3). Πλάκες πατωμάτων F C F T Σεισμικές δυνάμεις F T Κρυφοϋποστύλωμα (άνοιγμα ρωγμών) Ρωγμές μεγάλου εύρους F C F T Πλαϊνή όψη F T Τομή καθ ύψος Σχήµα 2. Πρώτος ηµίκυκλος φόρτισης (Εφελκυσµός Άνοιγµα ρωγµών). Σεισμικές δυνάμεις F T F C Πλάκες πατωμάτων F C Κρυφοϋποστύλωμα (Κλείσιμο ρωγμών) Λυγισμός F T F C Πλαϊνή όψη F C Τομή καθ ύψος Σχήµα 3. εύτερος ηµίκυκλος φόρτισης (Θλίψη Κλείσιµο ρωγµών). 8

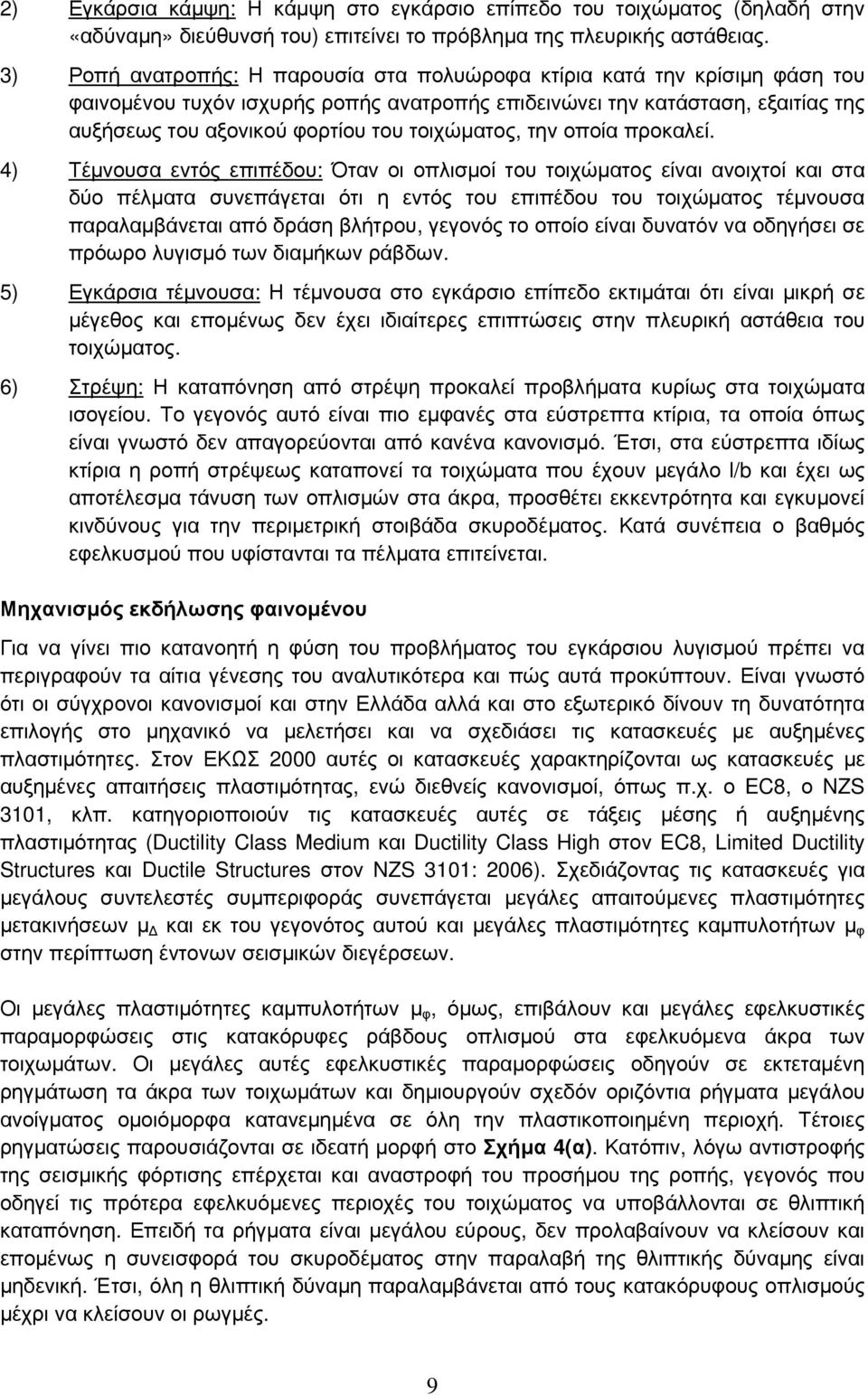

9 2) Εγκάρσια κάµψη: Η κάµψη στο εγκάρσιο επίπεδο του τοιχώµατος (δηλαδή στην «αδύναµη» διεύθυνσή του) επιτείνει το πρόβληµα της πλευρικής αστάθειας. 3) Ροπή ανατροπής: Η παρουσία στα πολυώροφα κτίρια κατά την κρίσιµη φάση του φαινοµένου τυχόν ισχυρής ροπής ανατροπής επιδεινώνει την κατάσταση, εξαιτίας της αυξήσεως του αξονικού φορτίου του τοιχώµατος, την οποία προκαλεί. 4) Τέµνουσα εντός επιπέδου: Όταν οι οπλισµοί του τοιχώµατος είναι ανοιχτοί και στα δύο πέλµατα συνεπάγεται ότι η εντός του επιπέδου του τοιχώµατος τέµνουσα παραλαµβάνεται από δράση βλήτρου, γεγονός το οποίο είναι δυνατόν να οδηγήσει σε πρόωρο λυγισµό των διαµήκων ράβδων. 5) Εγκάρσια τέµνουσα: Η τέµνουσα στο εγκάρσιο επίπεδο εκτιµάται ότι είναι µικρή σε µέγεθος και εποµένως δεν έχει ιδιαίτερες επιπτώσεις στην πλευρική αστάθεια του τοιχώµατος. 6) Στρέψη: Η καταπόνηση από στρέψη προκαλεί προβλήµατα κυρίως στα τοιχώµατα ισογείου. Το γεγονός αυτό είναι πιο εµφανές στα εύστρεπτα κτίρια, τα οποία όπως είναι γνωστό δεν απαγορεύονται από κανένα κανονισµό. Έτσι, στα εύστρεπτα ιδίως κτίρια η ροπή στρέψεως καταπονεί τα τοιχώµατα που έχουν µεγάλο l/b και έχει ως αποτέλεσµα τάνυση των οπλισµών στα άκρα, προσθέτει εκκεντρότητα και εγκυµονεί κινδύνους για την περιµετρική στοιβάδα σκυροδέµατος. Κατά συνέπεια ο βαθµός εφελκυσµού που υφίστανται τα πέλµατα επιτείνεται. Μηχανισµός εκδήλωσης φαινοµένου Για να γίνει πιο κατανοητή η φύση του προβλήµατος του εγκάρσιου λυγισµού πρέπει να περιγραφούν τα αίτια γένεσης του αναλυτικότερα και πώς αυτά προκύπτουν. Είναι γνωστό ότι οι σύγχρονοι κανονισµοί και στην Ελλάδα αλλά και στο εξωτερικό δίνουν τη δυνατότητα επιλογής στο µηχανικό να µελετήσει και να σχεδιάσει τις κατασκευές µε αυξηµένες πλαστιµότητες. Στον ΕΚΩΣ 2000 αυτές οι κατασκευές χαρακτηρίζονται ως κατασκευές µε αυξηµένες απαιτήσεις πλαστιµότητας, ενώ διεθνείς κανονισµοί, όπως π.χ. ο EC8, ο NZS 3101, κλπ. κατηγοριοποιούν τις κατασκευές αυτές σε τάξεις µέσης ή αυξηµένης πλαστιµότητας (Ductility Class Medium και Ductility Class High στον EC8, Limited Ductility Structures και Ductile Structures στον NZS 3101: 2006). Σχεδιάζοντας τις κατασκευές για µεγάλους συντελεστές συµπεριφοράς συνεπάγεται µεγάλες απαιτούµενες πλαστιµότητες µετακινήσεων µ και εκ του γεγονότος αυτού και µεγάλες πλαστιµότητες καµπυλοτήτων µ φ στην περίπτωση έντονων σεισµικών διεγέρσεων. Οι µεγάλες πλαστιµότητες καµπυλοτήτων µ φ, όµως, επιβάλουν και µεγάλες εφελκυστικές παραµορφώσεις στις κατακόρυφες ράβδους οπλισµού στα εφελκυόµενα άκρα των τοιχωµάτων. Οι µεγάλες αυτές εφελκυστικές παραµορφώσεις οδηγούν σε εκτεταµένη ρηγµάτωση τα άκρα των τοιχωµάτων και δηµιουργούν σχεδόν οριζόντια ρήγµατα µεγάλου ανοίγµατος οµοιόµορφα κατανεµηµένα σε όλη την πλαστικοποιηµένη περιοχή. Τέτοιες ρηγµατώσεις παρουσιάζονται σε ιδεατή µορφή στο Σχήµα 4(α). Κατόπιν, λόγω αντιστροφής της σεισµικής φόρτισης επέρχεται και αναστροφή του προσήµου της ροπής, γεγονός που οδηγεί τις πρότερα εφελκυόµενες περιοχές του τοιχώµατος να υποβάλλονται σε θλιπτική καταπόνηση. Επειδή τα ρήγµατα είναι µεγάλου εύρους, δεν προλαβαίνουν να κλείσουν και εποµένως η συνεισφορά του σκυροδέµατος στην παραλαβή της θλιπτικής δύναµης είναι µηδενική. Έτσι, όλη η θλιπτική δύναµη παραλαµβάνεται από τους κατακόρυφους οπλισµούς µέχρι να κλείσουν οι ρωγµές. 9

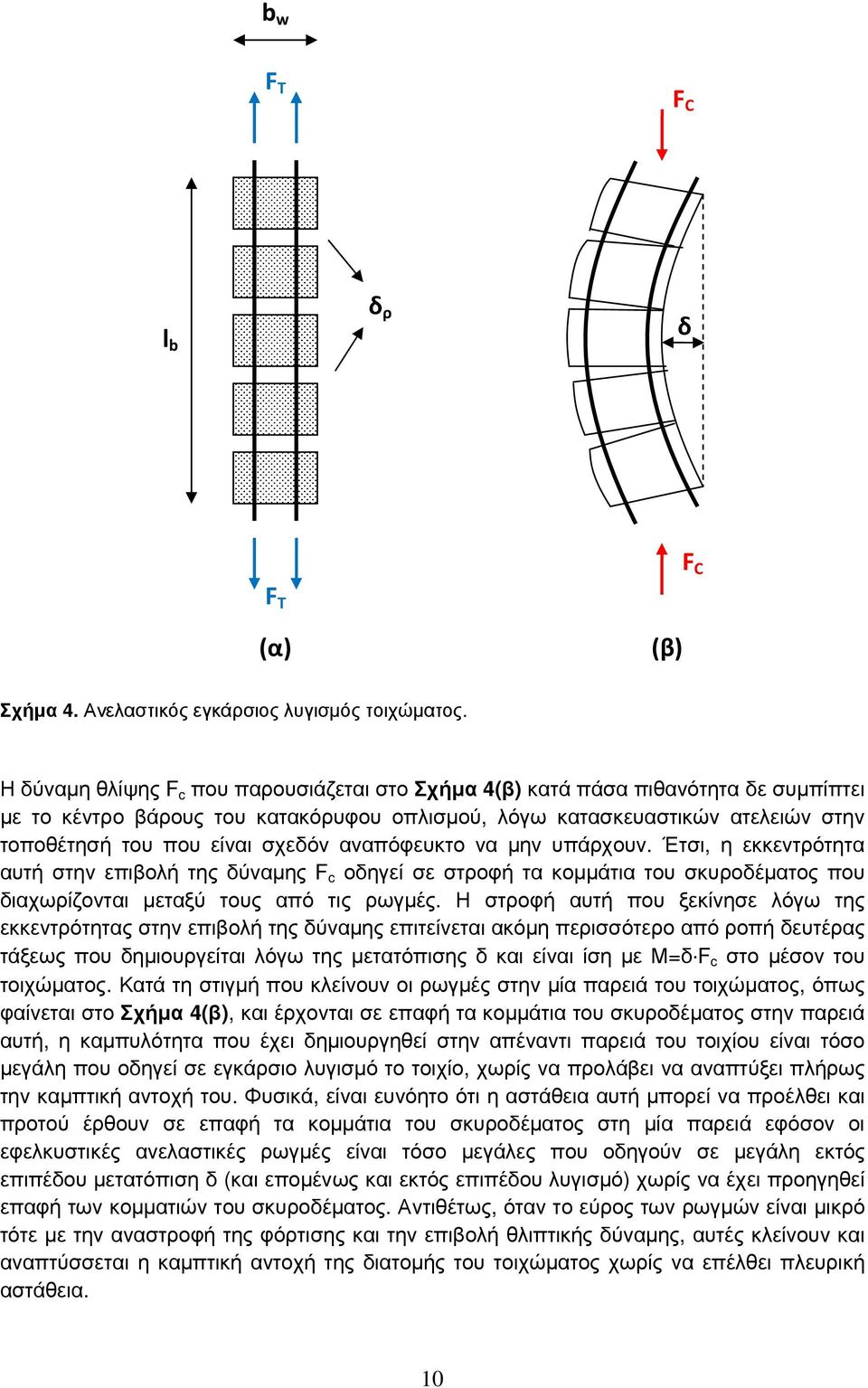

10 b w F T F C l b δ ρ δ F C F T (α) (β) Σχήµα 4. Ανελαστικός εγκάρσιος λυγισµός τοιχώµατος. Η δύναµη θλίψης F c που παρουσιάζεται στο Σχήµα 4(β) κατά πάσα πιθανότητα δε συµπίπτει µε το κέντρο βάρους του κατακόρυφου οπλισµού, λόγω κατασκευαστικών ατελειών στην τοποθέτησή του που είναι σχεδόν αναπόφευκτο να µην υπάρχουν. Έτσι, η εκκεντρότητα αυτή στην επιβολή της δύναµης F c οδηγεί σε στροφή τα κοµµάτια του σκυροδέµατος που διαχωρίζονται µεταξύ τους από τις ρωγµές. Η στροφή αυτή που ξεκίνησε λόγω της εκκεντρότητας στην επιβολή της δύναµης επιτείνεται ακόµη περισσότερο από ροπή δευτέρας τάξεως που δηµιουργείται λόγω της µετατόπισης δ και είναι ίση µε Μ=δ F c στο µέσον του τοιχώµατος. Κατά τη στιγµή που κλείνουν οι ρωγµές στην µία παρειά του τοιχώµατος, όπως φαίνεται στο Σχήµα 4(β), και έρχονται σε επαφή τα κοµµάτια του σκυροδέµατος στην παρειά αυτή, η καµπυλότητα που έχει δηµιουργηθεί στην απέναντι παρειά του τοιχίου είναι τόσο µεγάλη που οδηγεί σε εγκάρσιο λυγισµό το τοιχίο, χωρίς να προλάβει να αναπτύξει πλήρως την καµπτική αντοχή του. Φυσικά, είναι ευνόητο ότι η αστάθεια αυτή µπορεί να προέλθει και προτού έρθουν σε επαφή τα κοµµάτια του σκυροδέµατος στη µία παρειά εφόσον οι εφελκυστικές ανελαστικές ρωγµές είναι τόσο µεγάλες που οδηγούν σε µεγάλη εκτός επιπέδου µετατόπιση δ (και εποµένως και εκτός επιπέδου λυγισµό) χωρίς να έχει προηγηθεί επαφή των κοµµατιών του σκυροδέµατος. Αντιθέτως, όταν το εύρος των ρωγµών είναι µικρό τότε µε την αναστροφή της φόρτισης και την επιβολή θλιπτικής δύναµης, αυτές κλείνουν και αναπτύσσεται η καµπτική αντοχή της διατοµής του τοιχώµατος χωρίς να επέλθει πλευρική αστάθεια. 10

11 Υπάρχει και µία άλλη πιθανή µορφή αστοχίας που σχετίζεται µε την ανηγµένη θλιπτική παραµόρφωση του σκυροδέµατος και τον εγκάρσιο λυγισµό και εξετάζεται από τον Paulay (1986). Κατά τη διάρκεια του πλευρικού λυγισµού παρατηρείται µια µετατόπιση του ουδέτερου άξονα z, όπως αυτή που παρουσιάζεται στο Σχήµα 5(β), η οποία οφείλεται κυρίως στη µη κανονική κατανοµή των παραµορφώσεων κατά την έννοια του πάχους του τοιχώµατος λόγω εκτός επιπέδου µετατοπίσεις. Η µετατόπιση αυτή µπορεί να επιτείνεται και από το γεγονός της απώλειας της επικάλυψης καθώς και στη µείωση της θλιπτικής αντοχής του σκυροδέµατος λόγω των υψηλών παραµορφώσεων (ιδίως µετά από επαναλαµβανόµενους κύκλους φορτίσεως). Η αύξηση της θλιβόµενης ζώνης οδηγεί σε αύξηση των θλιπτικών παραµορφώσεων του σκυροδέµατος και εκτός της ακραίας περισφιγµένης περιοχής. Έτσι, επειδή οι περιοχές έξω από τα κρυφοϋποστυλώµατα δεν έχουν σχεδιαστεί για να φέρουν τόσο µεγάλες παραµορφώσεις (διαθέτουν ανεπαρκή περίσφιξη), οδηγούνται σε θραύση και µάλιστα µπορεί να προκαλέσουν ψαθυρή αστοχία (Paulay και Priestley, 1992). z z 1 Θλιπτική τάση σκυροδέματος Θλιβόμενη ζώνη z μ >z z 2 z μ =(z 1 +z 2 )/2 (α) (β) Σχήµα 5. Κατανοµή των θλιπτικών τάσεων σκυροδέµατος για δύο περιπτώσεις: (α) Χωρίς πλευρικό λυγισµό (β) Με πλευρικό λυγισµό. Κρίνεται χρήσιµο να επισηµανθεί ότι ο Paulay (1986), που είναι ο επί του θέµατος πλέον διεθνώς καταξιωµένος ερευνητής, διατυπώνει την άποψη ότι το φαινόµενο της εγκάρσιας αστάθειας χρήζει έρευνας για κτίρια 3 ορόφων και άνω, γιατί τότε το µήκος της πλαστικής άρθρωσης στη βάση (που επεκτείνεται προς τον πρώτο όροφο) είναι αρκετά µεγάλο. Ο Νεοζηλανδικός Κανονισµός NZS 3101: 2006 είναι πιο συντηρητικός και κατεβάζει το όριο αυτό για τα κτίρια 2 ορόφων και άνω. 11

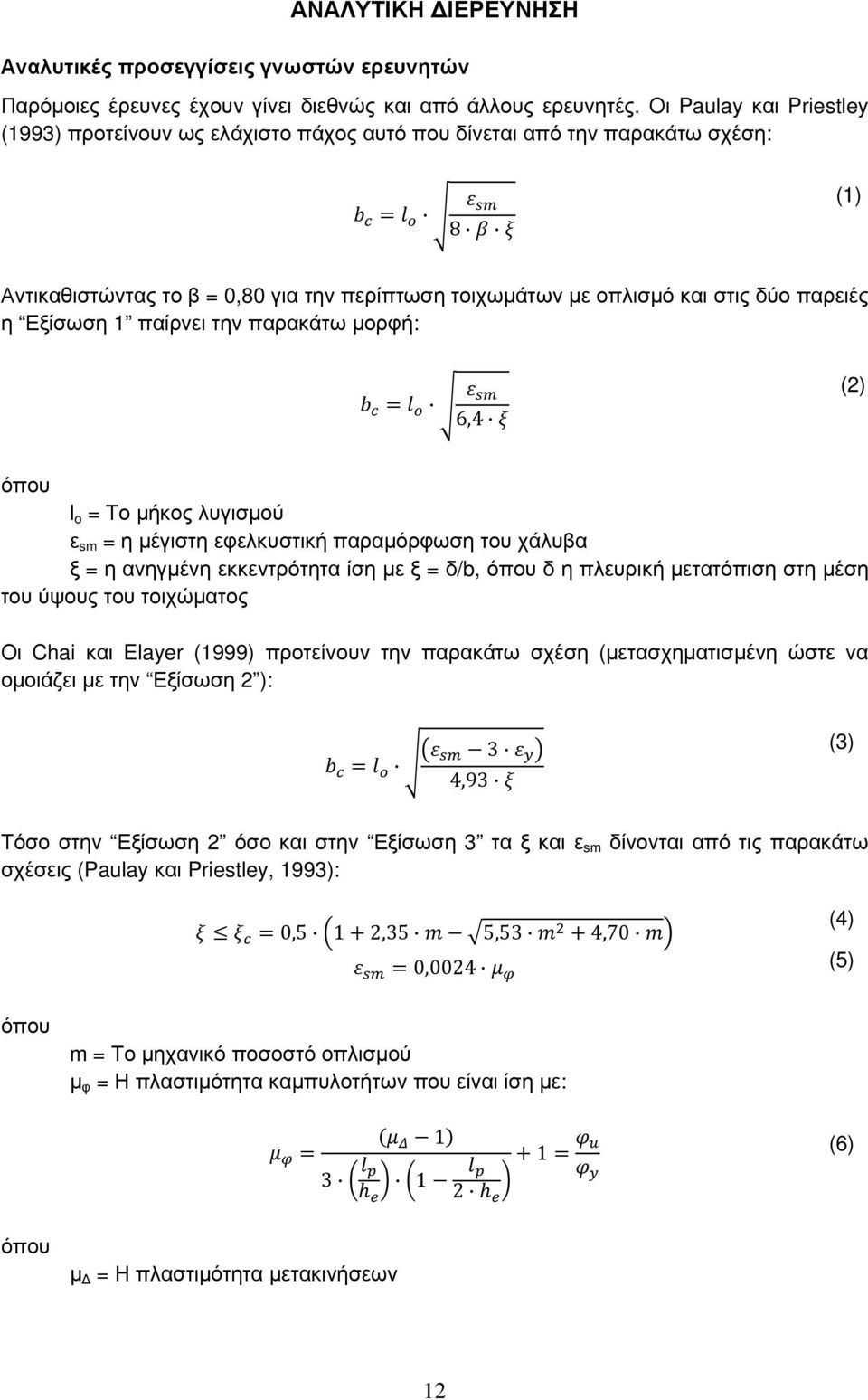

12 ΑΝΑΛΥΤΙΚΗ ΙΕΡΕΥΝΗΣΗ Αναλυτικές προσεγγίσεις γνωστών ερευνητών Παρόµοιες έρευνες έχουν γίνει διεθνώς και από άλλους ερευνητές. Οι Paulay και Priestley (1993) προτείνουν ως ελάχιστο πάχος αυτό που δίνεται από την παρακάτω σχέση: 8 (1) Αντικαθιστώντας το β = 0,80 για την περίπτωση τοιχωµάτων µε οπλισµό και στις δύο παρειές η Εξίσωση 1 παίρνει την παρακάτω µορφή: 6,4 (2) όπου l o = Το µήκος λυγισµού ε sm = η µέγιστη εφελκυστική παραµόρφωση του χάλυβα ξ = η ανηγµένη εκκεντρότητα ίση µε ξ = δ/b, όπου δ η πλευρική µετατόπιση στη µέση του ύψους του τοιχώµατος Οι Chai και Elayer (1999) προτείνουν την παρακάτω σχέση (µετασχηµατισµένη ώστε να οµοιάζει µε την Εξίσωση 2 ): 3 4,93 (3) Τόσο στην Εξίσωση 2 όσο και στην Εξίσωση 3 τα ξ και ε sm δίνονται από τις παρακάτω σχέσεις (Paulay και Priestley, 1993): 0,5 1 2,35 5,53 4,70 0,0024 (4) (5) όπου m = Το µηχανικό ποσοστό οπλισµού µ φ = Η πλαστιµότητα καµπυλοτήτων που είναι ίση µε: (6) όπου µ = Η πλαστιµότητα µετακινήσεων 12

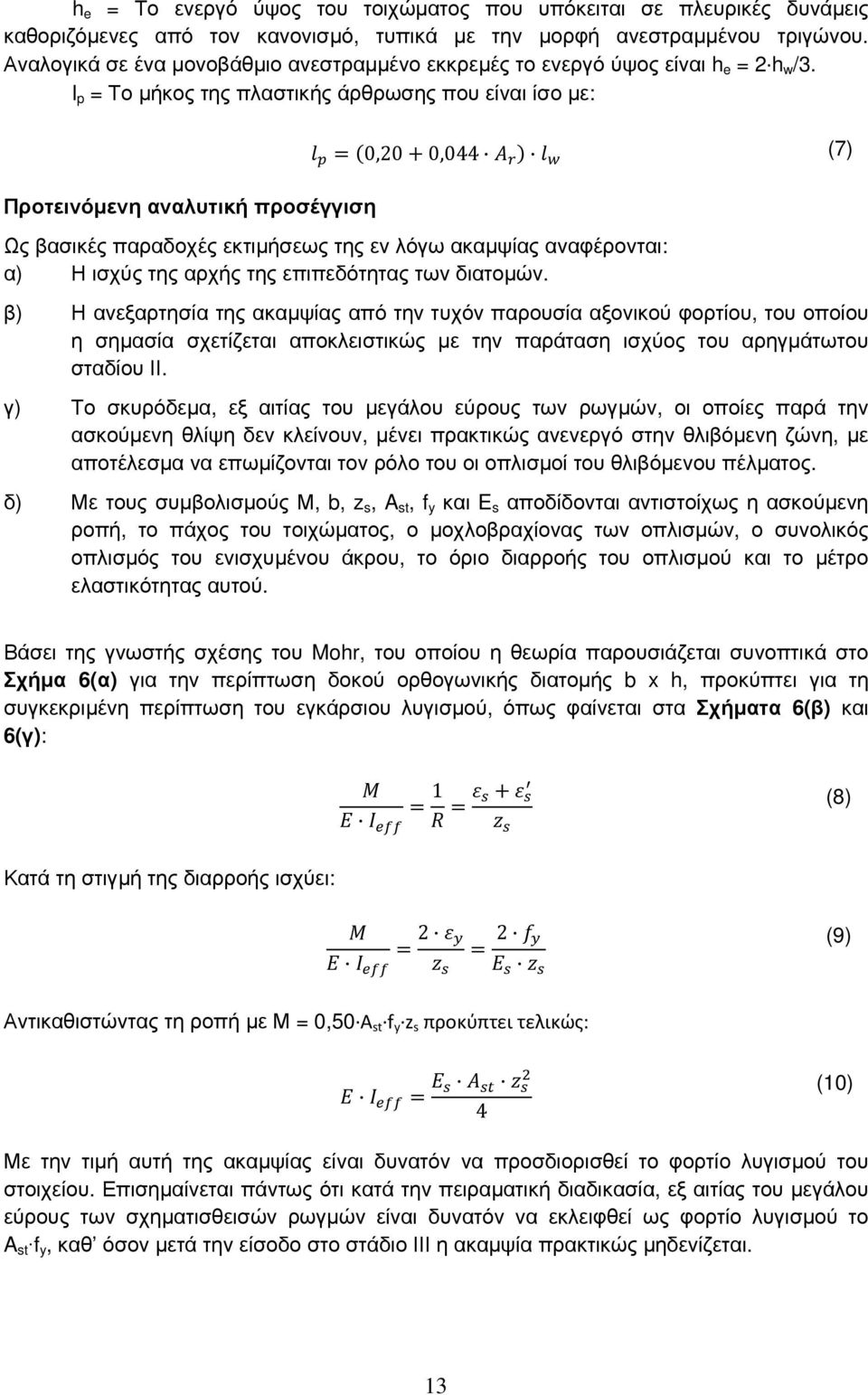

13 h e = Το ενεργό ύψος του τοιχώµατος που υπόκειται σε πλευρικές δυνάµεις καθοριζόµενες από τον κανονισµό, τυπικά µε την µορφή ανεστραµµένου τριγώνου. Αναλογικά σε ένα µονοβάθµιο ανεστραµµένο εκκρεµές το ενεργό ύψος είναι h e = 2 h w /3. l p = Το µήκος της πλαστικής άρθρωσης που είναι ίσο µε: 0,20 0,044 (7) Προτεινόµενη αναλυτική προσέγγιση Ως βασικές παραδοχές εκτιµήσεως της εν λόγω ακαµψίας αναφέρονται: α) Η ισχύς της αρχής της επιπεδότητας των διατοµών. β) Η ανεξαρτησία της ακαµψίας από την τυχόν παρουσία αξονικού φορτίου, του οποίου η σηµασία σχετίζεται αποκλειστικώς µε την παράταση ισχύος του αρηγµάτωτου σταδίου ΙΙ. γ) Το σκυρόδεµα, εξ αιτίας του µεγάλου εύρους των ρωγµών, οι οποίες παρά την ασκούµενη θλίψη δεν κλείνουν, µένει πρακτικώς ανενεργό στην θλιβόµενη ζώνη, µε αποτέλεσµα να επωµίζονται τον ρόλο του οι οπλισµοί του θλιβόµενου πέλµατος. δ) Με τους συµβολισµούς Μ, b, z s, A st, f y και E s αποδίδονται αντιστοίχως η ασκούµενη ροπή, το πάχος του τοιχώµατος, ο µοχλοβραχίονας των οπλισµών, ο συνολικός οπλισµός του ενισχυµένου άκρου, το όριο διαρροής του οπλισµού και το µέτρο ελαστικότητας αυτού. Βάσει της γνωστής σχέσης του Mohr, του οποίου η θεωρία παρουσιάζεται συνοπτικά στο Σχήµα 6(α) για την περίπτωση δοκού ορθογωνικής διατοµής b x h, προκύπτει για τη συγκεκριµένη περίπτωση του εγκάρσιου λυγισµού, όπως φαίνεται στα Σχήµατα 6(β) και 6(γ): 1 (8) Κατά τη στιγµή της διαρροής ισχύει: 2 2 (9) Αντικαθιστώντας τη ροπή µε Μ = 0,50 A st f y z s προκύπτει τελικώς: 4 (10) Με την τιµή αυτή της ακαµψίας είναι δυνατόν να προσδιορισθεί το φορτίο λυγισµού του στοιχείου. Επισηµαίνεται πάντως ότι κατά την πειραµατική διαδικασία, εξ αιτίας του µεγάλου εύρους των σχηµατισθεισών ρωγµών είναι δυνατόν να εκλειφθεί ως φορτίο λυγισµού το A st f y, καθ όσον µετά την είσοδο στο στάδιο ΙΙΙ η ακαµψία πρακτικώς µηδενίζεται. 13

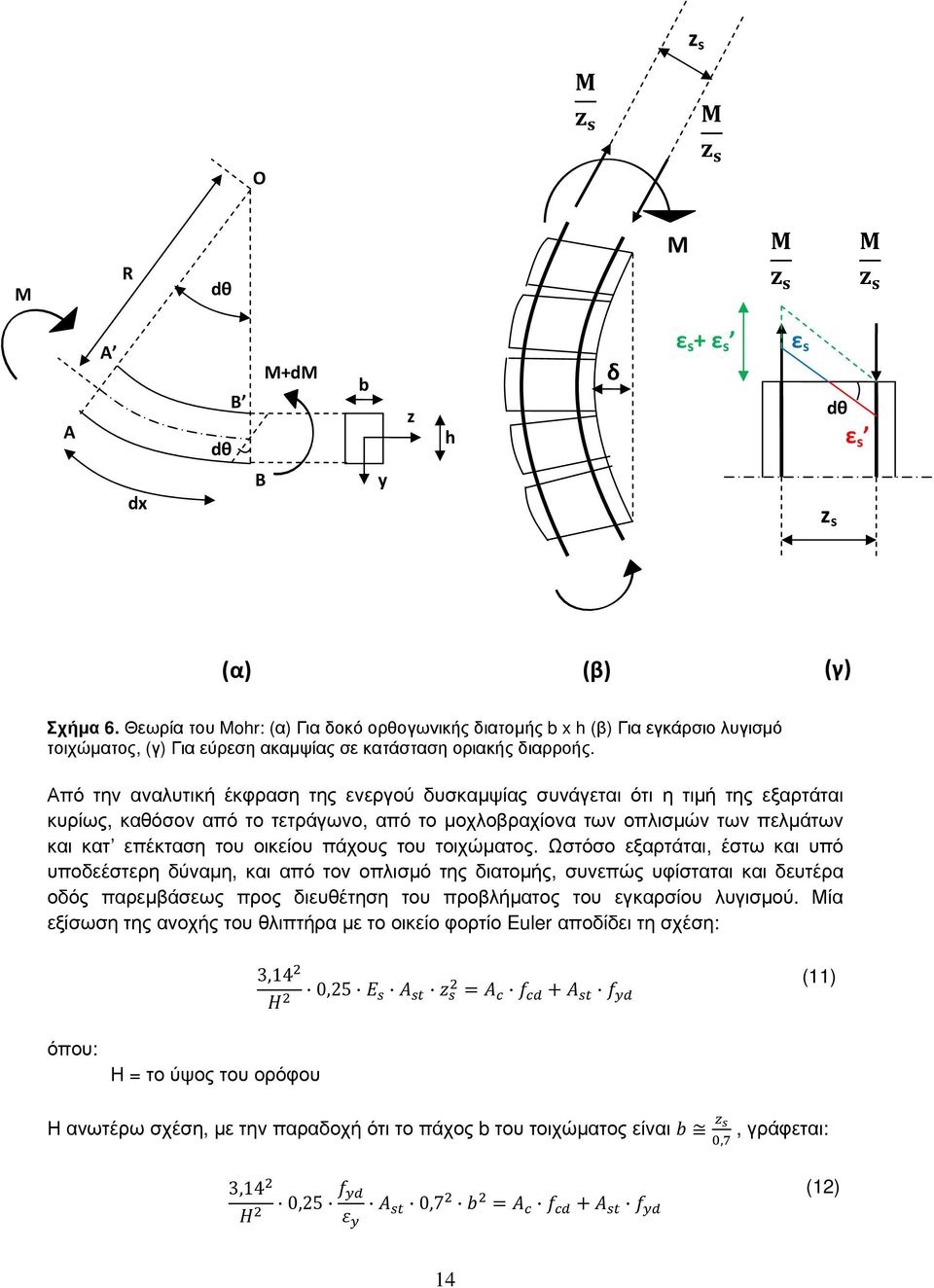

14 z s O M R dθ M A A dθ B M+dM b z h δ ε s + ε s ε s dθ ε s dx B y z s (α) (β) (γ) Σχήµα 6. Θεωρία του Mohr: (α) Για δοκό ορθογωνικής διατοµής b x h (β) Για εγκάρσιο λυγισµό τοιχώµατος, (γ) Για εύρεση ακαµψίας σε κατάσταση οριακής διαρροής. Από την αναλυτική έκφραση της ενεργού δυσκαµψίας συνάγεται ότι η τιµή της εξαρτάται κυρίως, καθόσον από το τετράγωνο, από το µοχλοβραχίονα των οπλισµών των πελµάτων και κατ επέκταση του οικείου πάχους του τοιχώµατος. Ωστόσο εξαρτάται, έστω και υπό υποδεέστερη δύναµη, και από τον οπλισµό της διατοµής, συνεπώς υφίσταται και δευτέρα οδός παρεµβάσεως προς διευθέτηση του προβλήµατος του εγκαρσίου λυγισµού. Μία εξίσωση της ανοχής του θλιπτήρα µε το οικείο φορτίο Euler αποδίδει τη σχέση: 3,14 0,25 (11) όπου: Η = το ύψος του ορόφου Η ανωτέρω σχέση, µε την παραδοχή ότι το πάχος b του τοιχώµατος είναι,, γράφεται: 3,14 0,25 0,7 (12) 14

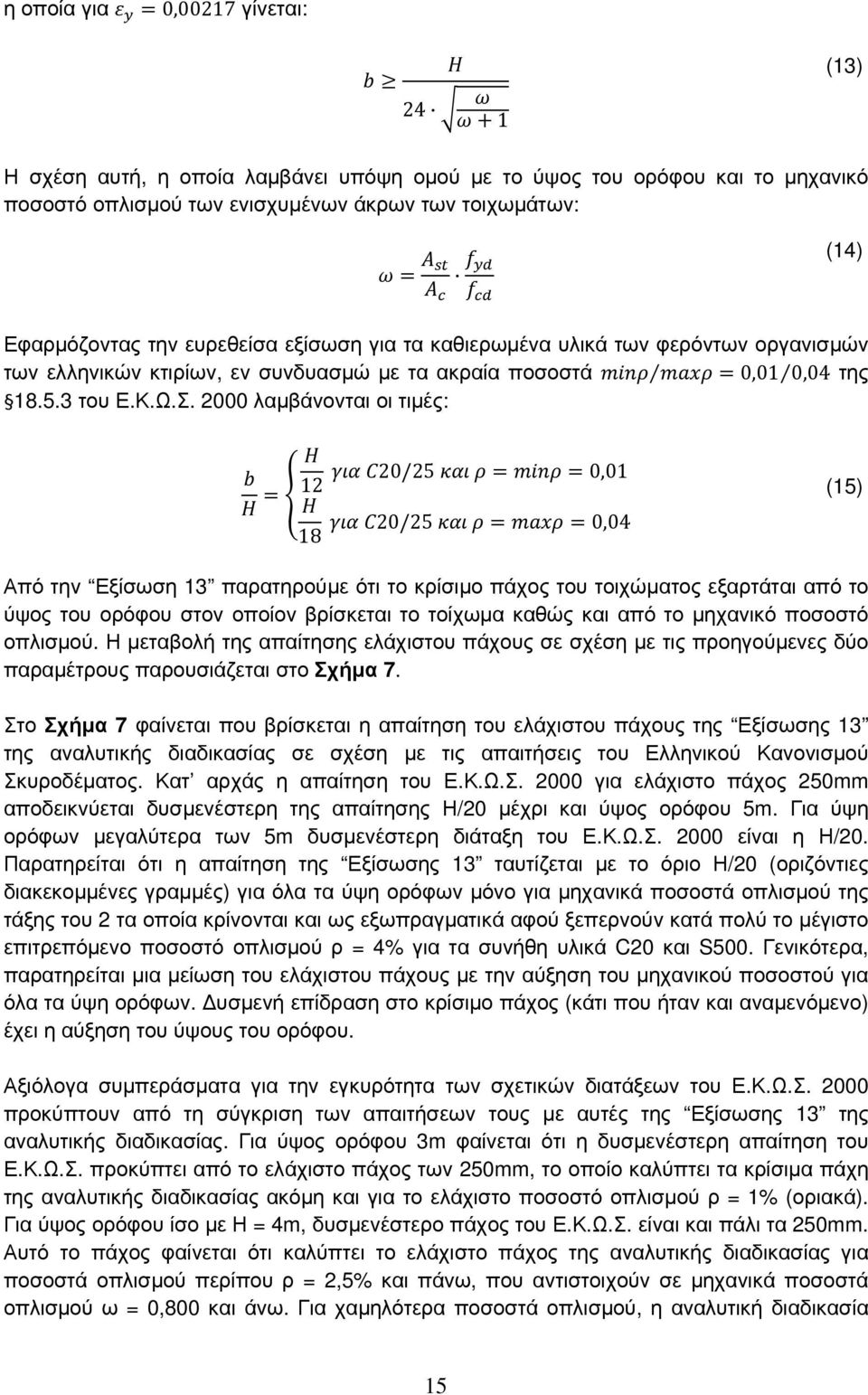

15 η οποία για 0,00217 γίνεται: 24 1 (13) Η σχέση αυτή, η οποία λαµβάνει υπόψη οµού µε το ύψος του ορόφου και το µηχανικό ποσοστό οπλισµού των ενισχυµένων άκρων των τοιχωµάτων: (14) Εφαρµόζοντας την ευρεθείσα εξίσωση για τα καθιερωµένα υλικά των φερόντων οργανισµών των ελληνικών κτιρίων, εν συνδυασµώ µε τα ακραία ποσοστά 0,01 0,04 της του Ε.Κ.Ω.Σ λαµβάνονται οι τιµές: 20/25 0, /25 0,04 18 (15) Από την Εξίσωση 13 παρατηρούµε ότι το κρίσιµο πάχος του τοιχώµατος εξαρτάται από το ύψος του ορόφου στον οποίον βρίσκεται το τοίχωµα καθώς και από το µηχανικό ποσοστό οπλισµού. Η µεταβολή της απαίτησης ελάχιστου πάχους σε σχέση µε τις προηγούµενες δύο παραµέτρους παρουσιάζεται στο Σχήµα 7. Στο Σχήµα 7 φαίνεται που βρίσκεται η απαίτηση του ελάχιστου πάχους της Εξίσωσης 13 της αναλυτικής διαδικασίας σε σχέση µε τις απαιτήσεις του Ελληνικού Κανονισµού Σκυροδέµατος. Κατ αρχάς η απαίτηση του Ε.Κ.Ω.Σ για ελάχιστο πάχος 250mm αποδεικνύεται δυσµενέστερη της απαίτησης Η/20 µέχρι και ύψος ορόφου 5m. Για ύψη ορόφων µεγαλύτερα των 5m δυσµενέστερη διάταξη του Ε.Κ.Ω.Σ είναι η Η/20. Παρατηρείται ότι η απαίτηση της Εξίσωσης 13 ταυτίζεται µε το όριο Η/20 (οριζόντιες διακεκοµµένες γραµµές) για όλα τα ύψη ορόφων µόνο για µηχανικά ποσοστά οπλισµού της τάξης του 2 τα οποία κρίνονται και ως εξωπραγµατικά αφού ξεπερνούν κατά πολύ το µέγιστο επιτρεπόµενο ποσοστό οπλισµού ρ = 4% για τα συνήθη υλικά C20 και S500. Γενικότερα, παρατηρείται µια µείωση του ελάχιστου πάχους µε την αύξηση του µηχανικού ποσοστού για όλα τα ύψη ορόφων. υσµενή επίδραση στο κρίσιµο πάχος (κάτι που ήταν και αναµενόµενο) έχει η αύξηση του ύψους του ορόφου. Αξιόλογα συµπεράσµατα για την εγκυρότητα των σχετικών διατάξεων του Ε.Κ.Ω.Σ προκύπτουν από τη σύγκριση των απαιτήσεων τους µε αυτές της Εξίσωσης 13 της αναλυτικής διαδικασίας. Για ύψος ορόφου 3m φαίνεται ότι η δυσµενέστερη απαίτηση του Ε.Κ.Ω.Σ. προκύπτει από το ελάχιστο πάχος των 250mm, το οποίο καλύπτει τα κρίσιµα πάχη της αναλυτικής διαδικασίας ακόµη και για το ελάχιστο ποσοστό οπλισµού ρ = 1% (οριακά). Για ύψος ορόφου ίσο µε Η = 4m, δυσµενέστερο πάχος του Ε.Κ.Ω.Σ. είναι και πάλι τα 250mm. Αυτό το πάχος φαίνεται ότι καλύπτει το ελάχιστο πάχος της αναλυτικής διαδικασίας για ποσοστά οπλισµού περίπου ρ = 2,5% και πάνω, που αντιστοιχούν σε µηχανικά ποσοστά οπλισµού ω = 0,800 και άνω. Για χαµηλότερα ποσοστά οπλισµού, η αναλυτική διαδικασία 15

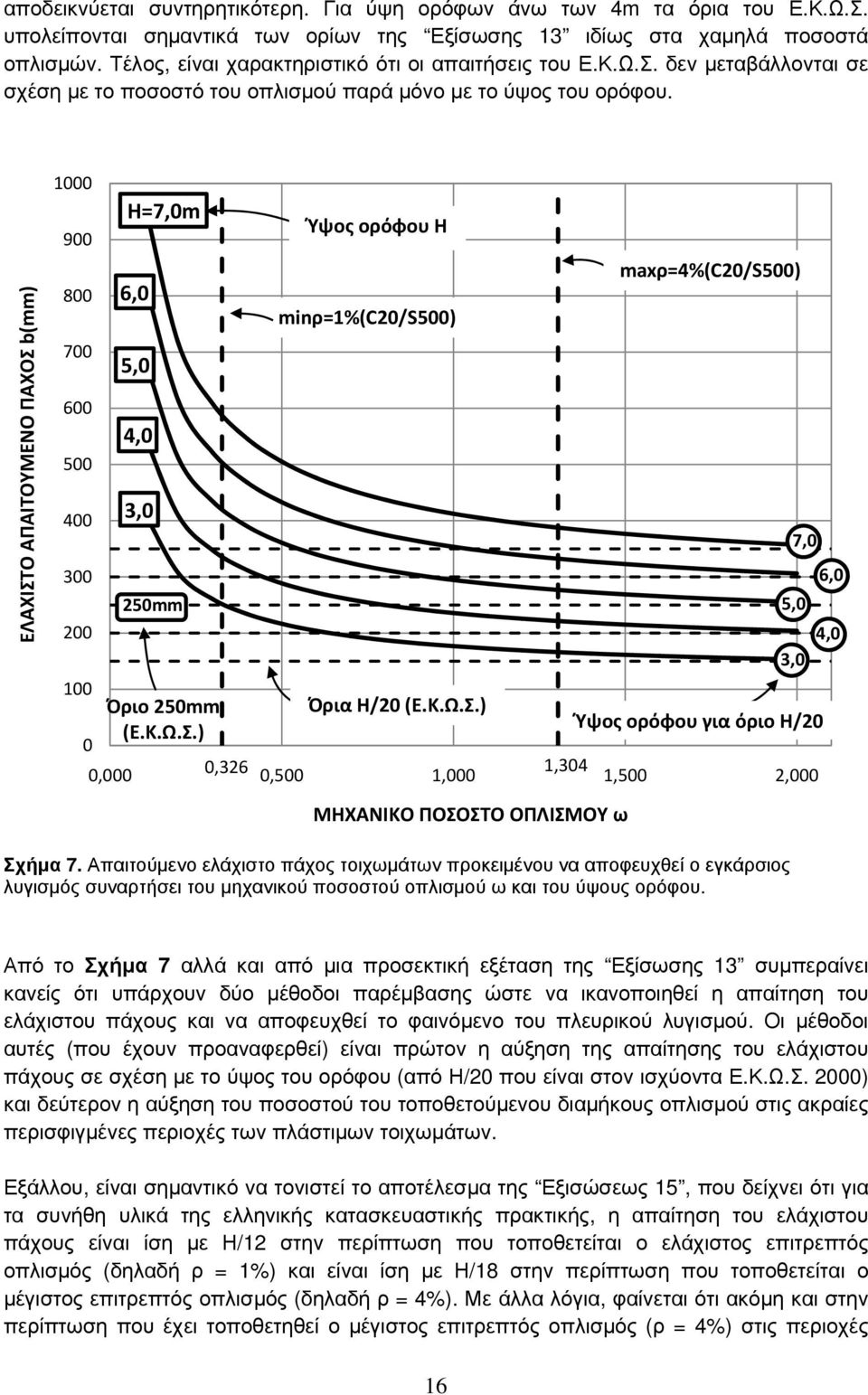

16 αποδεικνύεται συντηρητικότερη. Για ύψη ορόφων άνω των 4m τα όρια του Ε.Κ.Ω.Σ. υπολείπονται σηµαντικά των ορίων της Εξίσωσης 13 ιδίως στα χαµηλά ποσοστά οπλισµών. Τέλος, είναι χαρακτηριστικό ότι οι απαιτήσεις του Ε.Κ.Ω.Σ. δεν µεταβάλλονται σε σχέση µε το ποσοστό του οπλισµού παρά µόνο µε το ύψος του ορόφου. ΕΛΑΧΙΣΤΟ ΑΠΑΙΤΟΥΜΕΝΟ ΠΑΧΟΣ b(mm) H=7,0m 6,0 5,0 4,0 3,0 250mm Ύψος ορόφου H minρ=1%(c20/s500) maxρ=4%(c20/s500) 100 Όριο 250mm Όρια Η/20 (Ε.Κ.Ω.Σ.) Ύψος ορόφου για όριο Η/20 (Ε.Κ.Ω.Σ.) 0 0,326 1,304 0,000 0,500 1,000 1,500 2,000 7,0 5,0 3,0 6,0 4,0 ΜΗΧΑΝΙΚΟ ΠΟΣΟΣΤΟ ΟΠΛΙΣΜΟΥ ω Σχήµα 7. Απαιτούµενο ελάχιστο πάχος τοιχωµάτων προκειµένου να αποφευχθεί ο εγκάρσιος λυγισµός συναρτήσει του µηχανικού ποσοστού οπλισµού ω και του ύψους ορόφου. Από το Σχήµα 7 αλλά και από µια προσεκτική εξέταση της Εξίσωσης 13 συµπεραίνει κανείς ότι υπάρχουν δύο µέθοδοι παρέµβασης ώστε να ικανοποιηθεί η απαίτηση του ελάχιστου πάχους και να αποφευχθεί το φαινόµενο του πλευρικού λυγισµού. Οι µέθοδοι αυτές (που έχουν προαναφερθεί) είναι πρώτον η αύξηση της απαίτησης του ελάχιστου πάχους σε σχέση µε το ύψος του ορόφου (από Η/20 που είναι στον ισχύοντα Ε.Κ.Ω.Σ. 2000) και δεύτερον η αύξηση του ποσοστού του τοποθετούµενου διαµήκους οπλισµού στις ακραίες περισφιγµένες περιοχές των πλάστιµων τοιχωµάτων. Εξάλλου, είναι σηµαντικό να τονιστεί το αποτέλεσµα της Εξισώσεως 15, που δείχνει ότι για τα συνήθη υλικά της ελληνικής κατασκευαστικής πρακτικής, η απαίτηση του ελάχιστου πάχους είναι ίση µε Η/12 στην περίπτωση που τοποθετείται ο ελάχιστος επιτρεπτός οπλισµός (δηλαδή ρ = 1%) και είναι ίση µε Η/18 στην περίπτωση που τοποθετείται ο µέγιστος επιτρεπτός οπλισµός (δηλαδή ρ = 4%). Με άλλα λόγια, φαίνεται ότι ακόµη και στην περίπτωση που έχει τοποθετηθεί ο µέγιστος επιτρεπτός οπλισµός (ρ = 4%) στις περιοχές 16

17 των κρυφοϋποστυλωµάτων και πάλι η απαίτηση του ελάχιστου πάχους που προκύπτει από την αναλυτική διαδικασία είναι συντηρητικότερη από την ισχύουσα απαίτηση που είναι Η/20. Πόσο µάλλον δε, όταν τοποθετείται ο ελάχιστος επιτρεπτός οπλισµός (ρ = 1%), που η διαφορά είναι ακόµη µεγαλύτερη. Σε εκατοστιαία ποσοστά, για την περίπτωση που τοποθετείται ο ελάχιστος επιτρεπτός οπλισµός (ρ = 1%), το πάχος που προκύπτει από την αναλυτική διαδικασία είναι περίπου 67% µεγαλύτερο από το προτεινόµενο από τον Ε.Κ.Ω.Σ Στην περίπτωση που τοποθετείται ο µέγιστος επιτρεπτός οπλισµός (ρ = 4%), το πάχος που προκύπτει από την αναλυτική διαδικασία είναι περίπου 11% µεγαλύτερο από το προτεινόµενο από τον Ε.Κ.Ω.Σ Παρατηρείται, επίσης, ότι στην περίπτωση του ελάχιστου επιτρεπτού οπλισµού (ρ = 1%), η αναλυτική διαδικασία καταλήγει σε πάχος τοιχώµατος ίσο µε H/12, τιµή που φαίνεται να προσεγγίζει την απαίτηση του πάχους που επιβάλλεται από τον Νεοζηλανδικό Κανονισµό NZS 3101: 2006, που είναι, εν γένει, ίση µε H/10. Μάλιστα στην περίπτωση που επιλέξουµε να τοποθετήσουµε σε ποσοστό τον µέσο όρο µεταξύ του ελάχιστου και του µέγιστου επιτρεπτού οπλισµού (δηλαδή ρ = 2,5%), τότε το απαιτούµενο πάχος που δίνει η αναλυτική διαδικασία ανηγµένο στο ύψος του ορόφου είναι ίσο µε Η/16, δηλαδή είναι ίσο µε την απαίτηση του Αµερικάνικου Κανονισµού (UBC: 1997). Από τα προαναφερθέντα κρίνεται ότι (εφόσον η αναλυτική διαδικασία τεκµηριωθεί αρκούντως και πειραµατικώς) ο Ελληνικός Κανονισµός Σκυροδέµατος χρήζει άµεσης αλλαγής στην απαίτηση του ελάχιστου πάχους τοιχωµάτων, έτσι ώστε να αρµονιστεί και µε τις επιταγές διεθνών και έγκυρων κανονισµών. Η αλλαγή θα µπορούσε να έγκειται είτε στην αναθεώρηση της απαίτησης Η/20 είτε στην αύξηση του ποσοστού του ελάχιστου επιτρεπτού οπλισµού στις περιοχές των κρυφοϋποστυλωµάτων. Το πείραµα θα είναι αυτό που θα αξιολογήσει τελικά την ορθότητα µιας προσέγγισης. Ωστόσο, η πειραµατική οδός σε ελάχιστα προβλήµατα εµφανίζεται τόσο δυσχερής όσο στη συγκεκριµένη περίπτωση που η επιβολή γεωµετρικώς κεντρικής φορτίσεως δεν είναι καθόλου απλή. Εξάλλου, ελλοχεύει επιπροσθέτως και η πάντοτε ενυπάρχουσα ανοµοιογένεια του σκυροδέµατος για να προσθέσει τη δική της αρνητική συµβολή στο αποτέλεσµα. Η χαρακτηριστική δυσκολία της πειραµατικής οδού στο συγκεκριµένο φαινόµενο και οι ιδιαιτερότητες που παρουσιάζει γίνονται εύκολα αντιληπτές αν αναλογιστεί κανείς το πρόβληµα του λυγισµού και την αντίστοιχη πειραµατική διαδικασία για τις µεταλλικές κατασκευές. Σε ολόκληρο το πεδίο υπολογισµών των κατασκευών, δεν υπάρχει ίσως κατάσταση παρουσιάζουσα τόσο οχληρά ερωτήµατα ως προς την εκλογή της κατάλληλης τιµής του συντελεστή ασφαλείας (για λυγισµό), όσο των στηλών (Timoshenko και Young, 1968). H δυσχέρεια αυτή προκύπτει από το γεγονός ότι οι ενυπάρχουσες ανακρίβειες στην επίκεντρη εφαρµογή του φορτίου και στην επίτευξη των προϋποτεθειµένων ακραίων συνθηκών, καθώς και η αρχική στρεβλότητα της στήλης, εµφανίζουν σηµαντικό αποτέλεσµα στη συµπεριφορά της στήλης υπό θλίψη. Κατά την προσπάθεια επιλύσεως του θέµατος αυτού (της επιλογής κατάλληλου συντελεστή ασφαλείας σε λυγισµό) πολλές χιλιάδες στηλών δοκιµάστηκαν σε πειραµατικές διαδικασίες επί σειρά ετών. Τα αποτελέσµατα των δοκιµών αυτών παρουσιάζουν ευρεία διασπορά. Από τα παραπάνω γίνεται φανερή η δυσκολία της πειραµατικής οδού στην περίπτωση των µεταλλικών κατασκευών. Είναι πρόδηλο ότι οι ίδιες ακριβώς δυσκολίες (ή και περισσότερες) ενυπάρχουν και στην πειραµατική διαδικασία του 17

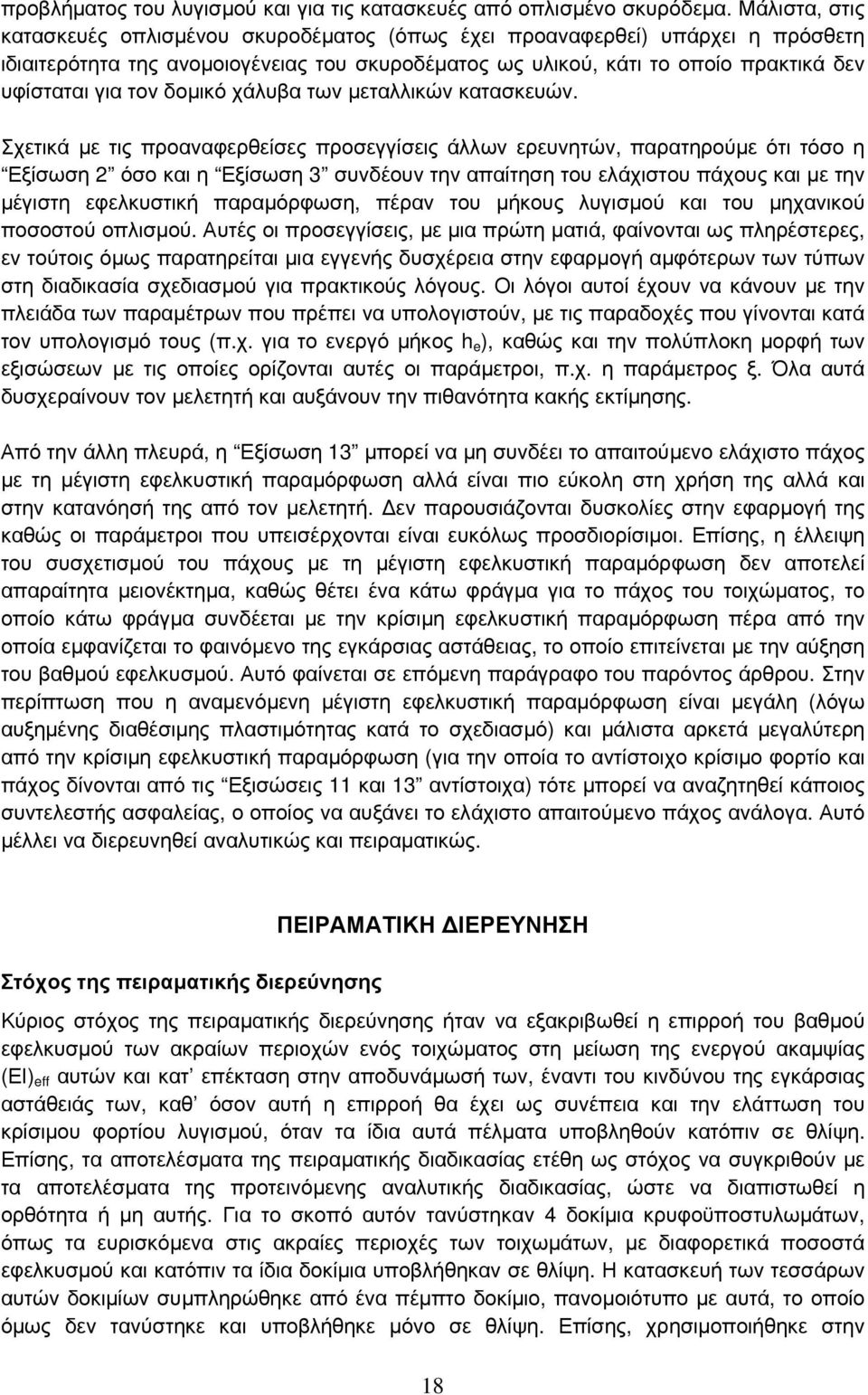

18 προβλήµατος του λυγισµού και για τις κατασκευές από οπλισµένο σκυρόδεµα. Μάλιστα, στις κατασκευές οπλισµένου σκυροδέµατος (όπως έχει προαναφερθεί) υπάρχει η πρόσθετη ιδιαιτερότητα της ανοµοιογένειας του σκυροδέµατος ως υλικού, κάτι το οποίο πρακτικά δεν υφίσταται για τον δοµικό χάλυβα των µεταλλικών κατασκευών. Σχετικά µε τις προαναφερθείσες προσεγγίσεις άλλων ερευνητών, παρατηρούµε ότι τόσο η Εξίσωση 2 όσο και η Εξίσωση 3 συνδέουν την απαίτηση του ελάχιστου πάχους και µε την µέγιστη εφελκυστική παραµόρφωση, πέραν του µήκους λυγισµού και του µηχανικού ποσοστού οπλισµού. Αυτές οι προσεγγίσεις, µε µια πρώτη µατιά, φαίνονται ως πληρέστερες, εν τούτοις όµως παρατηρείται µια εγγενής δυσχέρεια στην εφαρµογή αµφότερων των τύπων στη διαδικασία σχεδιασµού για πρακτικούς λόγους. Οι λόγοι αυτοί έχουν να κάνουν µε την πλειάδα των παραµέτρων που πρέπει να υπολογιστούν, µε τις παραδοχές που γίνονται κατά τον υπολογισµό τους (π.χ. για το ενεργό µήκος h e ), καθώς και την πολύπλοκη µορφή των εξισώσεων µε τις οποίες ορίζονται αυτές οι παράµετροι, π.χ. η παράµετρος ξ. Όλα αυτά δυσχεραίνουν τον µελετητή και αυξάνουν την πιθανότητα κακής εκτίµησης. Από την άλλη πλευρά, η Εξίσωση 13 µπορεί να µη συνδέει το απαιτούµενο ελάχιστο πάχος µε τη µέγιστη εφελκυστική παραµόρφωση αλλά είναι πιο εύκολη στη χρήση της αλλά και στην κατανόησή της από τον µελετητή. εν παρουσιάζονται δυσκολίες στην εφαρµογή της καθώς οι παράµετροι που υπεισέρχονται είναι ευκόλως προσδιορίσιµοι. Επίσης, η έλλειψη του συσχετισµού του πάχους µε τη µέγιστη εφελκυστική παραµόρφωση δεν αποτελεί απαραίτητα µειονέκτηµα, καθώς θέτει ένα κάτω φράγµα για το πάχος του τοιχώµατος, το οποίο κάτω φράγµα συνδέεται µε την κρίσιµη εφελκυστική παραµόρφωση πέρα από την οποία εµφανίζεται το φαινόµενο της εγκάρσιας αστάθειας, το οποίο επιτείνεται µε την αύξηση του βαθµού εφελκυσµού. Αυτό φαίνεται σε επόµενη παράγραφο του παρόντος άρθρου. Στην περίπτωση που η αναµενόµενη µέγιστη εφελκυστική παραµόρφωση είναι µεγάλη (λόγω αυξηµένης διαθέσιµης πλαστιµότητας κατά το σχεδιασµό) και µάλιστα αρκετά µεγαλύτερη από την κρίσιµη εφελκυστική παραµόρφωση (για την οποία το αντίστοιχο κρίσιµο φορτίο και πάχος δίνονται από τις Εξισώσεις 11 και 13 αντίστοιχα) τότε µπορεί να αναζητηθεί κάποιος συντελεστής ασφαλείας, ο οποίος να αυξάνει το ελάχιστο απαιτούµενο πάχος ανάλογα. Αυτό µέλλει να διερευνηθεί αναλυτικώς και πειραµατικώς. Στόχος της πειραµατικής διερεύνησης ΠΕΙΡΑΜΑΤΙΚΗ ΙΕΡΕΥΝΗΣΗ Κύριος στόχος της πειραµατικής διερεύνησης ήταν να εξακριβωθεί η επιρροή του βαθµού εφελκυσµού των ακραίων περιοχών ενός τοιχώµατος στη µείωση της ενεργού ακαµψίας (ΕΙ) eff αυτών και κατ επέκταση στην αποδυνάµωσή των, έναντι του κινδύνου της εγκάρσιας αστάθειάς των, καθ όσον αυτή η επιρροή θα έχει ως συνέπεια και την ελάττωση του κρίσιµου φορτίου λυγισµού, όταν τα ίδια αυτά πέλµατα υποβληθούν κατόπιν σε θλίψη. Επίσης, τα αποτελέσµατα της πειραµατικής διαδικασίας ετέθη ως στόχος να συγκριθούν µε τα αποτελέσµατα της προτεινόµενης αναλυτικής διαδικασίας, ώστε να διαπιστωθεί η ορθότητα ή µη αυτής. Για το σκοπό αυτόν τανύστηκαν 4 δοκίµια κρυφοϋποστυλωµάτων, όπως τα ευρισκόµενα στις ακραίες περιοχές των τοιχωµάτων, µε διαφορετικά ποσοστά εφελκυσµού και κατόπιν τα ίδια δοκίµια υποβλήθηκαν σε θλίψη. Η κατασκευή των τεσσάρων αυτών δοκιµίων συµπληρώθηκε από ένα πέµπτο δοκίµιο, πανοµοιότυπο µε αυτά, το οποίο όµως δεν τανύστηκε και υποβλήθηκε µόνο σε θλίψη. Επίσης, χρησιµοποιήθηκε στην 18

19 πειραµατική διαδικασία και ένα δοκίµιο - προσοµοίωµα ενός πλήρους τοιχώµατος, ώστε να διαπιστωθεί εάν η παρουσία του κορµού προκαλεί ανάσχεση στο φαινόµενο του εγκάρσιου λυγισµού. οκίµια (περιγραφή, κατασκευή) 1) οκίµια προσοµοίωσης ακραίων περιοχών τοιχωµάτων (κρυφοϋποστυλώµατα) Κατασκευάστηκαν 5 συνολικά δοκίµια αυτού του είδους, εκ των οποίων τέσσερα υποβλήθηκαν σε αξονικό εφελκυσµό και κατόπιν σε θλίψη ενώ το πέµπτο δοκίµιο υποβλήθηκε µόνο σε θλίψη. Τα δοκίµια κατασκευάστηκαν µε κλίµακα 1:3 και έχουν διαστάσεις διατοµής 15cm x 7,5cm (Σχήµα 8). Επιλέχθηκε το τυπικό και πιο σύνηθες ύψος κρυφοϋποστυλωµάτων που είναι τα 3,00m. Έτσι, τo καθαρό ύψος του τοιχώµατος θεωρήθηκε ίσο µε 2,70m. Οπότε προκειµένου να ισχύσει η κλίµακα 1:3, κατασκευάστηκαν δοκίµια µε ύψος ίσο µε 90cm. Ως διαµήκεις οπλισµοί επιλέχθηκαν 6 ράβδοι µε διάµετρο 8mm (Σχήµα 8). Το συνολικό εµβαδόν του οπλισµού είναι ίσο µε Α s = 3,01cm 2, ενώ το εµβαδόν της διατοµής του σκυροδέµατος είναι A c = 7,5 x 15,0 = 112,50cm 2 και εποµένως το ποσοστό οπλισµού είναι ίσο µε ρ = 2,68%. Ως εγκάρσιοι οπλισµοί επιλέχθηκαν κλειστοί συνδετήρες διαµέτρου 4,2mm που τοποθετήθηκαν ανά 3,3cm σε όλο το ύψος της κολώνας. Kαι στην περίπτωση του εγκάρσιου οπλισµού η διάµετρος των 4,2mm που επιλέχτηκε αντιστοιχεί σε πραγµατικές διαστάσεις σε συνδετήρες διαµέτρου 12,6mm και η απόσταση των 3,3cm µεταξύ των συνδετήρων αντιστοιχεί στην πραγµατικότητα σε απόσταση 10cm. Επίσης, τοποθετήθηκε και οπλισµός µορφής U, ο οποίος δένει τις µεσαίες ράβδους της διατοµής. Όπως γίνεται εύκολα αντιληπτό επιλέχθηκε µεγάλο ποσοστό εγκάρσιου οπλισµού (συνδετήρες µεγάλης διαµέτρου σε κοντινές αποστάσεις µεταξύ τους). Αυτό έγινε για δύο λόγους. Πρώτον, για να προσοµοιωθούν οι καλά περισφιγµένες περιοχές των άκρων των πλάστιµων τοιχωµάτων και δεύτερον, για να αποφευχθεί η περίπτωση αστοχίας των οπλισµών από τοπικό λυγισµό, που θα οδηγούσε σε λανθασµένα συµπεράσµατα. Ο διαµήκης οπλισµός είχε αντοχή περίπου ίση µε f y = 600Mpa, ο εγκάρσιος οπλισµός είχε αντοχή f y = 750Mpa και το σκυρόδεµα είχε αντοχή f c = 30Mpa. Όπως έχει προαναφερθεί τα τέσσερα από τα πέντε δοκίµια υπέστησαν εφελκυσµό σε διαφορετικό βαθµό το καθένα. Έτσι, η επιβολή των δοκιµίων σε µηχανική διάταξη άµεσου εφελκυσµού, απαιτούσε διαµόρφωση ισχυρών άκρων, ικανών να µεταφέρουν οµοιόµορφα σε όλη τη διατοµή, τις αναπτυσσόµενες εφελκυστικές τάσεις χωρίς να παρουσιαστούν πρόωρες αστοχίες σε αυτά ή σε άλλες θέσεις, επικίνδυνες για την διεξαγωγή του πειράµατος. Λόγω ιδιοµορφίας των µηχανηµάτων και προκειµένου να επιτευχθεί το πείραµα του εφελκυσµού απαιτήθηκε η τοποθέτηση ατσάλινων πείρων εξωτερικής διαµέτρου 32 mm. Ακολούθησε διαµόρφωση µεταλλικής λάµας και συγκόλλησή της επί του πείρου. Με την ολοκλήρωση και των δύο άκρων ο ενισχυµένος µεταλλικός σκελετός τανύστηκε στη µηχανή, µέσω αρπαγών της, σε φορτίο περίπου 500kg ώστε να εξασφαλιστεί πλήρης ευθυγράµµιση των άκρων µε το υπόλοιπο σώµα. Χωρίς την αποµάκρυνση του φορτίου, πραγµατοποιήθηκε ισχυρή συγκόλληση σε κρίσιµες θέσεις µε χρήση ηλεκτροδίου 3.25 στα 110Α, ώστε να επιτευχθεί οµαλή αποκατάσταση της συνέχειας. Ακόµη επί της µεταλλικής λάµας και σε κάθε άκρο, συγκολλήθηκαν επιπλέον 6 διαµήκεις ράβδοι διαµέτρου 8mm µε µήκος ίσο µε 15cm, προκειµένου να αυξηθεί η εφελκυστική ικανότητα στις άκρες των δοκιµίων και να διασφαλιστεί οµοιόµορφη µεταφορά των τάσεων στο µέσο αυτών. Έτσι ολοκληρώθηκε η 19

20 διαµόρφωση ισχυρών άκρων, ικανών να συνεργαστούν µε τις αρπάγες της µηχανικής πρέσας και να αντεπεξέλθουν στις υψηλές απαιτήσεις του πειράµατος. Η τελική µορφή διαµόρφωσης των άκρων στα 4 από τα 5 δοκίµια παρουσιάζεται στο Σχήµα 9 και σε προσοµοίωση στο Σχήµα 10. Πρέπει να σηµειωθεί το γεγονός ότι στο δοκίµιο το οποίο δεν υπέστη καταπόνηση σε εφελκυσµό, η τελική µορφή σύνθεσης του οπλισµού είναι η ίδια αλλά χωρίς τις λάµες και τους πείρους στα άκρα. Τέλος, τα δοκίµια βάφτηκαν µε λευκό χρώµα για να γίνουν πιο εµφανείς οι ρηγµατώσεις (Σχήµα 11). 75mm 150mm 5mm Συνδετήρες Ø4,2mm/3,3cm Διαμήκης οπλισμός Ø8mm Σχήµα 8. Λεπτοµέρειες όπλισης δοκιµίων προσοµοίωσης κρυφοϋποστυλωµάτων. Σχήµα 9. Τελική µορφή διαµόρφωσης άκρων. Σχήµα 10. Προσοµοίωση διαµόρφωσης άκρων. 20

21 Σχήµα 11. Τελική µορφή δοκιµίου προτού υποστεί καταπόνηση σε εφελκυσµό. Για την πραγµατοποίηση δοκιµής θλίψης στα ίδια δοκίµια, απαιτήθηκε νέα κατασκευαστική προσαρµογή των άκρων, ώστε να είναι εφικτή η στήριξή τους σε νέα µηχανή πρέσας. Έτσι χρησιµοποιήθηκαν σιδηρότυποι διαστάσεων 20cm x 20cm x 20cm και σκυροδετήθηκαν εκ νέου τα άκρα. Αφού κατακορυφώθηκαν τα δοκίµια, σκυροδετήθηκε το ένα άκρο τους και µετά την πάροδο 3 ηµερών επαναλήφθηκε η διαδικασία για το έτερο άκρο, µετά την σκλήρυνση του προηγουµένου. Μέσα στα «παπούτσια» τοποθετήθηκε κυκλική σπείρα διαµέτρου 4,2mm, ώστε να περισφιχθεί το σκυρόδεµα και να µην επέλθει η αστοχία τους πριν την αστοχία των δοκιµίων. Ο οπλισµός της σπείρας είχε αντοχή f y = 750Mpa και το σκυρόδεµα που χρησιµοποιήθηκε για τα «παπούτσια» είχε αντοχή f c = 30Mpa, δηλαδή ίδια µε την ποιότητα του σκυροδέµατος των δοκιµίων. 2) οκίµιο πλήρους τοιχώµατος Κατασκευάστηκε ολοκληρωµένο αυτήν την φορά τοίχωµα οπλισµένου σκυροδέµατος. Έτσι, ο κορµός του δοκιµίου έχει διαστάσεις 7,50cm x 60cm ενώ το ύψος του τοιχώµατος είναι (όπως και στην περίπτωση των κρυφοϋποστυλωµάτων) 90 cm (Σχήµα 12). Φυσικά, η κατασκευή και αυτού του δοκιµίου έγινε µε σεβασµό στην κλίµακα 1:3. Η διαµόρφωση των κρυφοϋποστυλωµάτων στα άκρα του και ο οπλισµός τους είναι πανοµοιότυπα µε την διαµόρφωση και τον οπλισµό των µεµονωµένων πέντε δοκιµίων κρυφοϋποστυλωµάτων που περιγράφηκαν προηγουµένως. Ο διαµήκης οπλισµός κάθε ενισχυµένου πέλµατος αποτελείτο από 6 βέργες διαµέτρου 8mm. Οι συνδετήρες ήταν διαµέτρου 4,2mm και τοποθετήθηκαν ανά 3,3cm. Τα πλέγµατα του τοιχώµατος κατασκευάστηκαν από βέργες διατοµής 4,2mm (και στις δύο διευθύνσεις), των οποίων και τα δύο άκρα τους διαµορφώθηκαν σε ορθογωνικά άγκιστρα ώστε να καλυφθεί το απαιτούµενο µήκος αγκύρωσης (Σχήµατα 12 και 13). Για την επίτευξη του πειράµατος εφελκυσµού, αποφασίστηκε ειδική διαµόρφωση των άκρων του τοιχώµατος, και µε την κατασκευή ισχυρών «παπουτσιών» στα πέρατα επιτεύχθηκε η δυνατότητα ασκήσεως εκκέντρου φορτίσεως χωρίς την ανάγκη ιδιαιτέρας διατάξεως ως προς την άσκηση εφελκυσµού. Ο διαµήκης οπλισµός είχε αντοχή περίπου ίση µε f y = 600Mpa, ο εγκάρσιος οπλισµός είχε αντοχή f y = 750Mpa και το σκυρόδεµα είχε αντοχή f c = 30Mpa. Η τελική µορφή του δοκιµίου προτού υποβληθεί στην πειραµατική διαδικασία φαίνεται στο Σχήµα

22 150mm 600mm 300mm 150mm 75mm 75mm Συνδετήρες Ø4,2mm/3,3cm Διαμήκης οπλισμός Ø8mm Ø4,2mm/10cm Συνδετήρες Ø4,2mm/3,3cm Διαμήκης οπλισμός Ø8mm Σχήµα 12. Λεπτοµέρειες όπλισης δοκιµίου προσοµοίωσης πλήρους τοιχώµατος. Σχήµα 13. Προσοµοίωση τελικής µορφής οπλισµού τοιχώµατος. Σχήµα 14. Τελική µορφή τοιχώµατος µε τις «κεφαλές» του. 22

23 Φόρτιση δοκιµίων 1) οκίµια προσοµοίωσης ακραίων περιοχών τοιχωµάτων (κρυφοϋποστυλώµατα) Τα τέσσερα από τα πέντε δοκίµια κρυφοϋποστυλωµάτων υποβλήθηκαν σε καταπόνηση αξονικού εφελκυσµού. Ο βαθµός εφελκυσµού επιλέχθηκε να είναι διαφορετικός για το κάθε δοκίµιο, για τους λόγους που εξηγήθηκαν σε προηγούµενες σελίδες του παρόντος άρθρου. Έτσι, οι βαθµοί εφελκυσµού που επιλέχθηκαν παρουσιάζονται στον Πίνακα 3. Είναι αναγκαίο να αναφερθεί ότι ο βαθµός τανύσεως 2,50 ως έγγιστε αντιστοιχεί στην παραµόρφωση διαρροής του χάλυβα, ενώ το 25 αναφέρεται στην οριακή µήκυνση αστοχίας του. Ως µέγιστος βαθµός τανύσεως δεν επιλέχθηκε 20, που είναι ο µέγιστος επιτρεπόµενος σύµφωνα µε τον ισχύοντα Ε.Κ.Ω.Σ. αλλά 25, επειδή όπως αναφέρθηκε και σε προηγούµενο κεφάλαιο του παρόντος άρθρου το σχετικό µε τις προβλέψεις των κανονισµών, η τιµή της µέγιστης επιτρεπόµενης εφελκυστικής παραµόρφωσης του χάλυβα τείνει να µεγαλώνει τα τελευταία χρόνια, καθώς και το γεγονός ότι το όριο που δέχονται τα γερµανικά DIN FACHBERICHT για την µήκυνση του χάλυβα είναι 25, γεγονός που προδιαθέτει αλλαγή της συγκεκριµένης διάταξης και στον Ε.Κ.Ω.Σ.. Πίνακας 3. Χαρακτηριστικά δοκιµίων προσοµοίωσης κρυφοϋποστυλωµάτων. Αριθµός δοκιµίου Βαθµός Ανηγµένο µήκος Ποσοστό οπλισµού εφελκυσµού ( ) λυγισµού l o /b ρ (%) οκίµιο ,68 οκίµιο 2 2, ,68 οκίµιο 3 10, ,68 οκίµιο 4 17, ,68 οκίµιο 5 25, ,68 Σχήµα 15. Πειραµατική διάταξη εφελκυσµού και θλίψης αντίστοιχα δοκιµίων κρυφοϋποστυλωµάτων. 23

Θεόδωρος ΧΡΥΣΑΝΙ ΗΣ 1, Ιωάννης ΤΕΓΟΣ 2, Βασίλειος ΓΚΑΓΚΟΥΣΗΣ 3

Θεόδωρος ΧΡΥΣΑΝΙ ΗΣ 1, Ιωάννης ΤΕΓΟΣ 2, Βασίλειος ΓΚΑΓΚΟΥΣΗΣ 3 1 Η επιρροή του ποσοστού των οπλισµών των ακραίων ζωνών στην εξασφάλιση έναντι πλευρικής αστάθειας των αντισεισµικών τοιχωµάτων Ο/Σ The influence of longitudinal reinforcement ratio of boundary edges of
