Σχεδιάγραμμα Συναρμολόγησης της Βάσης Στήριξης σε Επίπεδη Επιφάνεια (μπετόν)

Transcript

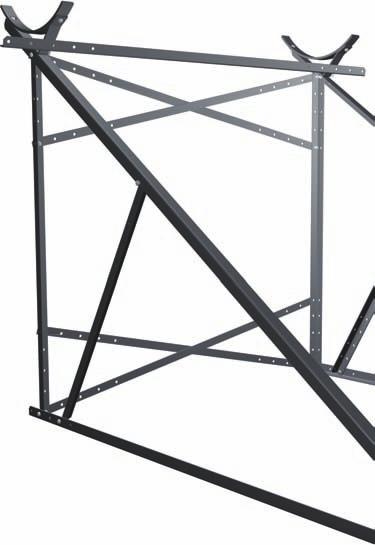

1 Σχεδιάγραμμα Συναρμολόγησης της άσης Στήριξης σε Επίπεδη Επιφάνεια (μπετόν) OΔΗΓΙΕΣ ΣΥΝΡΜOΛOΓΗΣΗΣ Πριν επιλέξετε το σημείο όπου θα τοποθετηθητεί η βάση στήριξης ελέγ ξτε μήπως σκιάζεται από τυχόν εμπό δια, (συμβουλευτείτε τον πίνα κα εμποδίων σελ. 10). άση στήριξης για 200, 260 & 300 (με 2 συλλέκτες) Η ίδια βάση στήριξης χρησιμοποιείται για τοποθέτηση σε επίπεδη και επικλινή επιφάνεια. Συνδέστε τα ελάσματα A, B,,, και βιδώνοντας σφιχτά μεταξύ τους, όπως φαίνεται στα σχήματα. Στα μοντέλα 260 και 300 βιδώστε και τα ελάσματα F. ιδώστε χαλαρά το κάτω έλασμα Ε, πάνω στα ελάσματα. Προσοχή, το επάνω έλασμα Ε, προσαρμόζεται μετά την τοποθέτηση του (των) συλλέκτη (ών). λφαδιάστε τη βάση πάνω στην επίπεδη επιφάνεια και μετα την τοποθέτηση του (των) συλλέκτη (ών), βιδώστε την με τα ούπα και τα στριφώνια πάνω στο μπετόν, σύμφωνα με τους ισχύοντες κανονισμούς της χώρας σας. ΜΗΚΗ ΕΛΣΜΤΩΝ = 2015 mm B = 2360 mm = 1150 mm ΙΔΙ ΓΙ OΛΕΣ ΤΙΣ ΣΥΣΚΕΥΕΣ F = 930 mm = 1180 mm = 840 mm = 1150 mm = 1430 mm + ΓΙ ΤΗ ΣΥΣΚΕΥΗ 120 ΓΙ ΤΙΣ ΣΥΣΚΕΥΕΣ ΓΙ ΤΗ ΣΥΣΚΕΥΗ 120 ΓΙ ΤΙΣ ΣΥΣΚΕΥΕΣ με ένα συλλέκτη ΓΙ ΤΙΣ ΣΥΣΚΕΥΕΣ με δύο συλλέκτες ΙΔΙA ΓΙ OΛΕΣ ΤΙΣ ΣΥΣΚΕΥΕΣ F = 930 mm ΜOΝO ΓΙ ΤΙΣ ΣΥΣΚΕΥΕΣ

2 άση στήριξης για 120, 160 & 200 (με 1 συλλέκτη) F F B 9

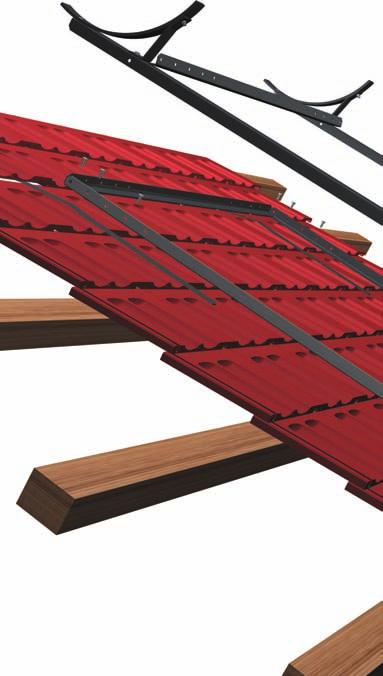

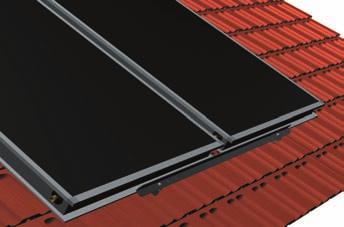

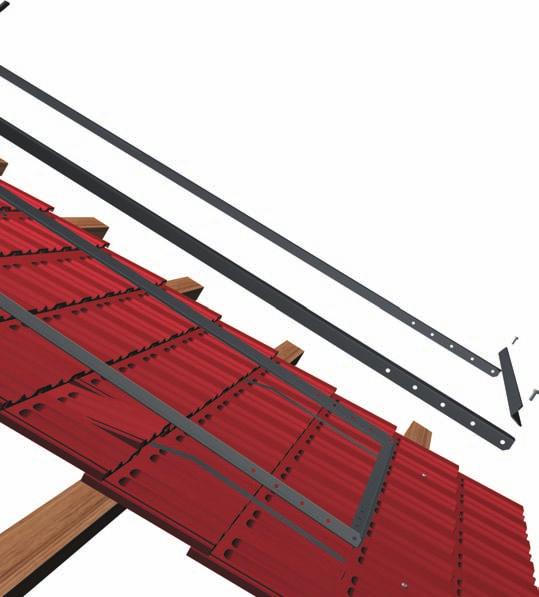

3 Σχεδιάγραμμα Συναρμολόγησης της άσης Στήριξης σε Επιφάνεια με μέγιστη κλίση 32 0 OΔΗΓΙΕΣ ΣΥΝΡΜOΛOΓΗΣΗΣ Πριν επιλέξετε το σημείο όπου θα τοποθετηθητεί η βάση στήριξης ελέγξτε μήπως σκιάζεται από τυχόν εμπόδια, (συμβουλευτείτε τον παρακάτω πίνακα εμποδίων). Η ίδια βάση στήριξης χρησιμοποιείται για τοποθέτηση σε επίπεδη και επικλινή επιφάνεια. Συνδέστε τα ελάσματα () και () έτσι ώστε να σχηματίσουν ένα παραλληλόγραμμο πλαίσιο, όπως φαίνεται στο σχεδιάγραμμα. Ζ Ζ Λυγίστε τα 4 ελάσματα () όπως φαίνεται στο σχέδιo. φαιρέστε τα κεραμίδια και τοποθετείστε τα λυγισμένα ελάσματα () πάνω στα ξύλινα δοκάρια ή στο μπετόν της οροφής. ιδώστε σφιχτά το παραλληλόγραμμο πλαίσιο () + () πάνω στα ελάσματα (). λφαδιάστε τη βάση και βιδώστε τα ελάσματα () πάνω στα δοκάρια της οροφής όπως φαίνεται στο σχέδιo. ιδώστε τα ελάσματα () πάνω στο πα - ραλλήλόγραμμο () + (). εβαιωθείτε ότι τα ελάσματα () είναι σφιχτά βιδωμένα πάνω στις τρύπες του ελάσματος (). ιδώστε χαλαρά το κάτω έλασμα Ε, πάνω στα ελάσματα. προσοχή: Το επάνω έλασμα Ε, προσαρμόζεται μετά την τοποθέτηση του (των) συλλέκτη (ών). σημείωση: Η στάνταρ άση Στήριξης χρησιμοποιέιτε για επικλινείς επιφάνειες με ελάχιστη κλίση 15 0 και μέγιστη 32 0 Για μικρότερες ή μεγαλύτερες κλίσεις προσφέρεται διαφορετικός εξοπλισμός. ΠΙΝΚΣ ΕΜΠOΔΙΩΝ Γεωγραφικό πόσταση μεταξύ πλάτος συλλέκτη - εμποδίου 0-25 = 1,0 x = 1,5 x = 2,0 x = 2,5 x 50 και πάνω = 3,0 x 10

4 ΜΗΚΗ ΕΛΣΜΤΩΝ = 2015 mm B = 2360 mm = 1150 mm ΙΔΙ ΓΙ OΛΕΣ ΤΙΣ ΣΥΣΚΕΥΕΣ = 930 mm = 1180 mm ΓΙ ΤΗ ΣΥΣΚΕΥΗ 120 ΓΙ ΤΙΣ ΣΥΣΚΕΥΕΣ προσοχή: ποκλειστικά και μόνο για την συσκευή ΜΕGASN 120 για την τοποθέτησή της σε κεραμοσκεπή, απαιτούνται δύο επιπλέον ελάσματα "Ε" (μήκους 840mm) τα οποία σε αυτή την περίπτωση αντικαθιστούν τα ελάσματα "" (μήκους 1150mm). Εναλλακτικά, για τον σχηματισμό του παραλληλόγραμμου πλαισίου, μπορείτε στην θέση των ελασμάτων "" να τοποθετήσετε τα ήδη υπάρχοντα ελάσματα "Ε" (μήκους 840mm). Τα δέ ελάσματα "" (μήκους 1150mm), ανοίγοντας 2 τρύπες 10 στα σημεία που απαιτούνται, θα τα τοποθετήσετε στην θέση των ελασμάτων "Ε". = 840 mm = 1150 mm = 1430 mm + F = 930 mm ΓΙ ΤΗ ΣΥΣΚΕΥΗ 120 ΓΙ ΤΙΣ ΣΥΣΚΕΥΕΣ με ένα συλλέκτη ΓΙ ΤΙΣ ΣΥΣΚΕΥΕΣ με δύο συλλέκτες ΙΔΙA ΓΙ OΛΕΣ ΤΙΣ ΣΥΣΚΕΥΕΣ ΜOΝO ΓΙ ΤΙΣ ΣΥΣΚΕΥΕΣ

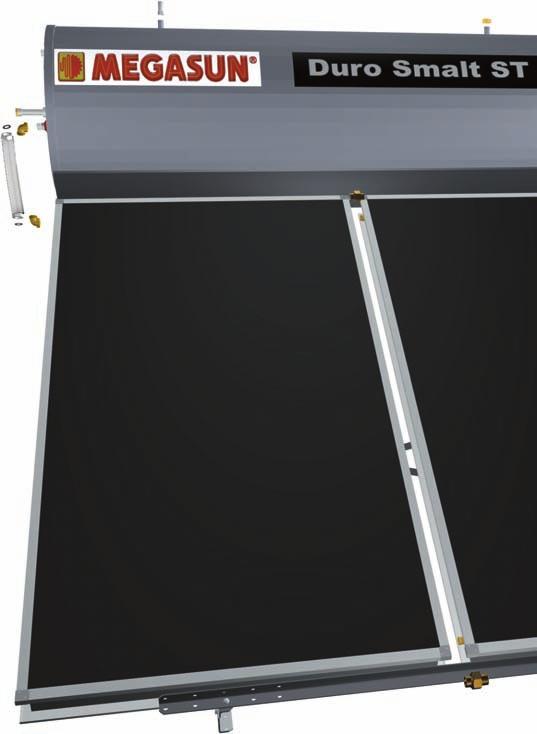

5 02A ναλυτική Περιγραφή Εξαρτημάτων Μπόιλερ και Συλλεκτών 04 05A A 01 01B 01A 09B A

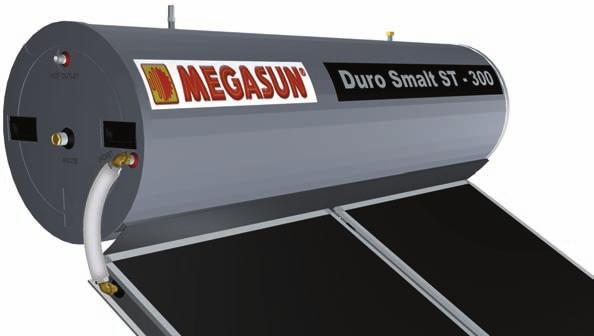

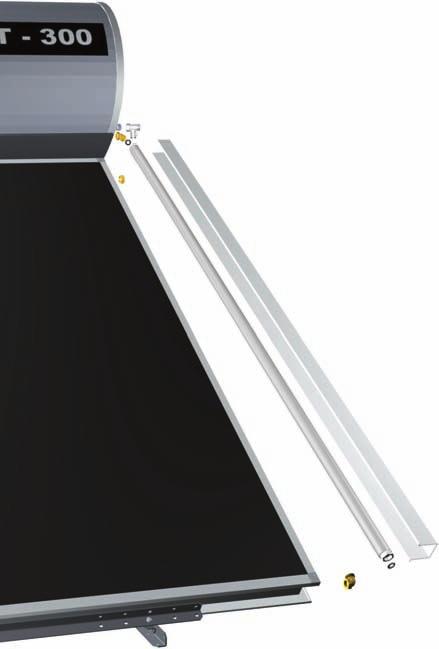

6 14A Μπόιλερ 01A+ Σημεία ανάρτησης του μπόιλερ (χρησιμοποιούνται μόνο κατά την παραγωγή, αγνοείστε τα) 01 Xειρολάβές 02 Σωλήνας πλήρωσης κλειστού κυκλώματος 02 αλβίδα ασφαλείας 3 BAR (02) 07 15Γ 15B 15A 16 17A 17 20A 17A Γωνίες 04 Σωλήνας εισόδου θερμικού υγρού στο μπόιλερ από τον συλλέκτη (ένδειξη jacket) 05 Μικρός σωλήνας σύνδεσης 05 Μονωτικό κάλυμμα του μικρού σωλήνα σύνδεσης 06 Ρακόρ σύνδεσης 07 Στεγανωτικό φίμπερ (ring) 08 Σωλήνας εξόδου ζεστού νερού προς κατανάλωση (ένδειξη hot outlet) 09 Ράβδος Μαγνησίου 09 Σωλήνας υποδοχής ράβδου Μαγνησίου 09 Τάπα (3/4") ράβδου Μαγνησίου 10 Σωλήνας εξόδου θερμικού υγρού από τον συλλέκτη. 11 Συλλέκτης (ες) Ρακόρ σύνδεσης συλλεκτών. Μόνο για τα μοντέλα 200, 260 & 300 (με 2 συλλέκτες) 13 Σωλήνας (κάτω αριστερά στον συλλέκτη) 13 Τάπα (1/2") του σωλήνα (13) 14 Σωλήνας πλήρωσης κλειστού κυκλώματος (jacket) 14 Τάπα (1/2") του σωλήνα (14) 15 Σωλήνας εισόδου κρύου νερού (ένδειξη cold inlet) 15 αλβίδα σφαλειας 9 BAR 16 Σωλήνας εξόδου θερμικού υγρού από το μπόιλερ προς τον συλλέκτη (ένδειξη jacket) 17 Σωλήνας (πάνω δεξιά στον συλλέκτη) 17 Τάπα (1/2") του σωλήνα (17) 18 Μεγάλος σωλήνας σύνδεσης με μονωτικό κάλυμα 19 Σωλήνας εισόδου θερμικού υγρού προς τον συλλέκτη (επιστροφή) 20 Πλαϊνό προστατευτικό κάλυμα 20 Μετώπη 13

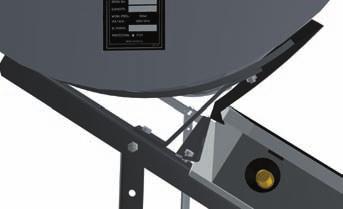

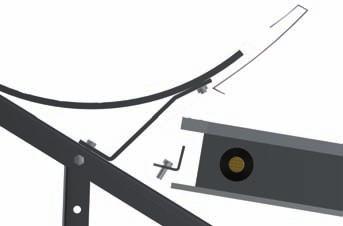

7 Oδηγίες Τοποθέτησης του Μπόιλερ 20 Πριν την τοποθέτηση του (των) συλλέκτη (ων) πάνω στη βάση χαλαρώστε τις βίδες του κάτω ελάσματος Ε έτσι ώστε να περάσει εύκολα το κάτω πτερύγιο του συλλέκτη ανάμεσα στα ελάσματα Ε και. Το επάνω έλασμα Ε, προσαρμόζεται μετά την τοποθέτηση του (των) συλλέκτη (ών), πάνω στη βάση. Ε Τοποθετήστε και κεντράρετε το (τους) συλλέκτη (ες) πάνω στη βάση. Για τις συσκευές 200, 260 και 300 που διαθέτουν δύο συλλέκτες τους συνδέεται μεταξύ τους με τα ρακόρ (12) που παρέχονται με την κάθε συσκευή. B σφαλίζουμε το κάτω μέρος του(ων) συλλέκτη(ων), βιδώνοντας σφιχτά το κάτω έλασμα Ε πάνω στα ελάσματα. 12 Ε Ε ιδώνουμε σφιχτά το επάνω έλασμα Ε, πάνω στα ελάσματα () ασφαλίζοντας το (τους) συλλέκτη (ες). 14

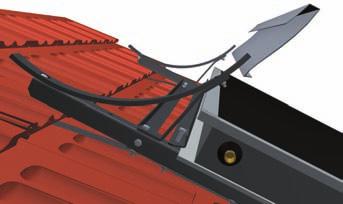

8 και των Συλλεκτών πάνω στη άση 20 Τοποθετούμε τη μετώπη (20A) πά νω στα και την ασφαλίζουμε κάτω από το (τους) συλλέκτη (ες). B Ε Τοποθετούμε το μπόιλερ πάνω στα. προσοχή α. Πριν τοποθετήσετε το μπόιλερ πάνω στα ελέγξτε προσεκτικά αν έχουν βιδωθεί σφιχτά μεταξύ τους τα ελάσματα και με τα ελάσματα. β. Η ηλεκτρική αντίσταση θα πρέπει να βρίσκεται δεξιά όπως κοιτάζουμε τη συσκευή απο εμπρός. γ. εβαιωθείτε ότι, η συσκευή δε γέρνει προς τη μία ή την άλλη πλευρά καθώς επίσης οί σωλήνες (02) και (14) να είναι κατακόρυφοι και στο υψηλότερο σημείο του μπόιλερ. Χρησιμοποιήστε απαραιτήτως αλφάδι. 15

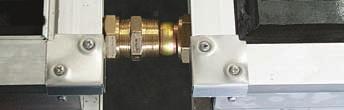

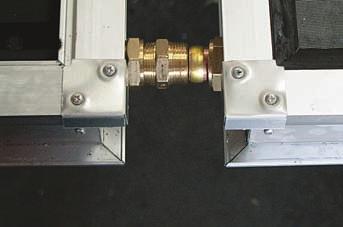

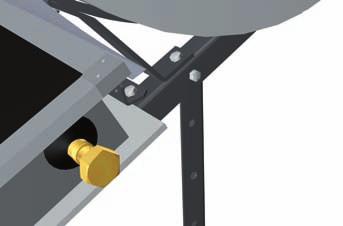

9 Oδηγίες Συναρμολόγησης του Μπόιλερ, Για τα μοντέλα 200, 260 & 300, που έχουν δύο συλλέκτες, συνδέστε τους μεταξύ τους χρησιμοποιώντας τα ρακόρ (12) που πα ρέχονται μαζί με την κάθε συ - σκευή A Τοποθετήστε την τάπα (17) πάνω στο σωλήνα (17) που βρίσκεται επάνω δεξιά στο συλλέκτη και την τάπα (13) στον σωλήνα (13) που βρίσκεται κάτω αριστερά στο συλλέκτη και χρησιμοποιείστε Τεφλόν για την πλήρη στεγανοποίηση τους. 13A 16

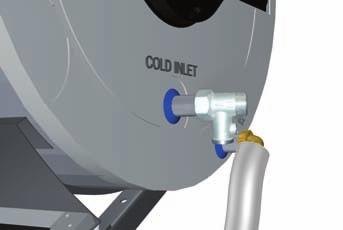

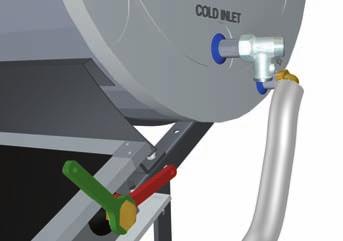

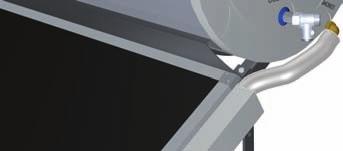

10 των Συλλεκτών και των Εξαρτημάτων Bιδώστε τις δύο γωνίες () πάνω στους σωλήνες του μπόιλερ (04) και (16) ένδειξη jacket, καθώς και τις άλλες δύο γωνίες (), πάνω στους σωλήνες των συλλεκτών (10) και (19) αντίστοιχα. ιδώστε τους δύο σωλήνες σύνδεσης (05) και (18) πάνω στις γωνίες () αντίστοιχα. Πριν βιδώσετε βεβαιωθείτε ότι υπάρχουν τα στεγανωτικά φίμπερ (ring) (07). ιδώστε τη βαλβίδα ασφαλείας (15) πάνω στο σωλήνα εισόδου (15) του μπόιλερ (ένδειξη cold inlet).συνδέστε την παροχή κρύου νερού A σημείωση Σε περιπτώσεις που χρησιμοποιείτε τύπο βαλβίδας (15Γ) ακολουθήστε ανάλογη διαδικασία. νοίξτε την παροχή κρύου νερού μέχρι να γεμίσει πλήρως η δεξαμενή. Όταν γεμίζεται τη δεξαμενή με νερό η έξοδος του ζεστού νερού (08) θα πρέπει να είναι ανοιχτή. Συνδέστε την παροχή του ζεστού νερού της κατανάλωσης με το σωλήνα εξόδου (08) του μπόιλερ (ένδειξη hot outlet). Μετά την τοποθέτηση όλων των εξαρτημάτων σύνδεσης ελέγξτε προσεκτικά όλες τις ενώσεις για στεγανότητα. προσοχή Σε περιοχές όπου οι θερμοκρασία πέφτει κάτω από το μηδέν, βεβαιωθείτε ότι οι σωλήνες σύνδεσης συλλέκτη, μπόιλερ και οι σωλήνες κρύου και ζεστού προς τον ηλιακό θερμοσίφωνα είναι καλά μονωμένες. κολουθείστε πιστά τις οδηγίες εγκα - τάστασης αυτού του εγχειρίδιου. OΛΕΣ OΙ ΥΔΡΥΛΙΚΕΣ ΕΓΚ Τ ΣΤ - ΣΕΙΣ ΠΡΕΠΕΙ Ν ΓΙΝOΝΤΙ ΣYΜΦΩΝ ΜΕ ΤOΥΣ ΥΔΡΥ ΛΙ ΚOΥΣ ΚΝO ΝΙ - ΣΜOΥΣ ΠOΥ ΙΣΧΥOΥΝ ΣΤO ΚΤΙΡΙO ΚΙ ΣΤΗΝ ΠΕΡΙOΧΗ ΣΣ. 17

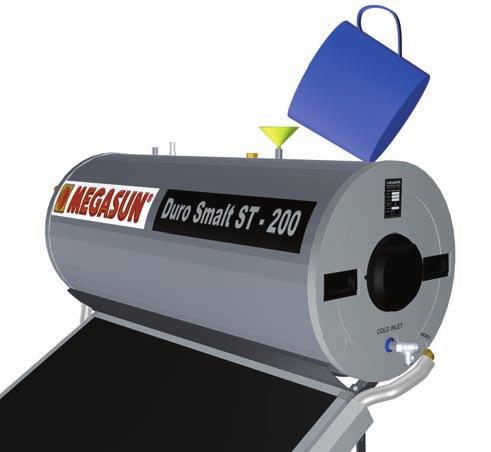

11 Γέμισμα του Κλειστού Κυκλώματος με 02 02A 14A 14 Για την αντιψυκτική προστασία του συστήματος παρακολουμε να ακολουθείτε τις αναλογίες που αναφέρονται στον παρακάτω ΠΙΝ Κ ΝΤΙΨΥΚΤΙ ΚΗΣ ΠΡO ΣΤ ΣΙΣ. Διαλύστε καλά το θερμικό υγρό με νε - ρό. Ξεκινήστε να γεμίζεται με το μείγ μα το κλειστό κύκλωμα από τους σωλήνες (14) και (02). Το γέμισμα θα πρέπει να γίνεται εναλλακτικά και από τους δύο σωλήνες (14) και (02). Κατά την διάρκεια του γεμίσματος, σας συμβουλεύομε να κουνάτε πε ριο δικά το σύστημα, προκειμένου να εμποδίσετε το μπλοκάρισμα αέρα μέσα στην δεξαμενή και στο συλλέκτη. Συνεχίστε αυτή τη διαδικασία μέχρι να γεμίσει τελείως το κλειστό κύκλωμα. Η ευθύνη για την χρήση σωστής ποσότητας αντιψυκτικού είναι ευθύνη του εγκαταστάτη και σε καμμία περίπτωση της εταιρείας ΗΛΙΟΚΜΗ.Ε. Η χρήση μόνο νερού ή άλλου αντιψυκτικού μπορεί να ακυρώσει την ισχύ της εγγύησης. ΠΙΝΚΣ ΝΛOΓΙΩΝ ΓΙ ΤΗΝ ANTIΨΥΚΤΙΚΗ ΠΡOΣΤΣΙ ΤOΥ ΗΛΙΚOΥ ΘΕΡΜOΣΙΦΩΝ ΤΥΠOΣ ΣΥΣΚΕΥΗΣ MGASN 120 x 2.10m² MGASN 160 x 2.60m² MGASN 200 x 2.60m² MGASN 200Ε x 4.20m² MGASN 260 x 4.20m² MGASN 300 x 4.20m² MGASN 300Ε x 5.20m² ΣYNOΛΙKH XΩΡΗΤΙΚOΤΗΤ ΤOΥ ΚΛΕΙΣΤOΥ ΚΥΚΛΩΜΤOΣ 9 lt 11 lt 13 lt 18 lt 21 lt 22 lt 23 lt ΘΕΡΜOΚΡΣΙ ΝΛOΓΙ - 5 Νερό ντιψυκτικό 8 lt 1 lt 10 lt 1 lt 11,5 lt 1,5 lt 16 lt 2 lt 19 lt 2 lt 19,5 lt 2,5 lt 20,5 lt 2,5 lt - 11 Νερό ντιψυκτικό 7 lt 2 lt 9 lt 2 lt 10,5 lt 2,5 lt 14,5 lt 3,5 lt 16,5 lt 4,5 lt 17,5 lt 4,5 lt 18,5 lt 4,5 lt - 18 Νερό ντιψυκτικό 6 lt 3 lt 7,5 lt 3,5 lt 9 lt 4 lt 12,5 lt 5,5 lt 14,5 lt 6,5 lt 15,5 lt 6,5 lt 16 lt 7 lt - 20 Νερό ντιψυκτικό 6 lt 3 lt 7,5 lt 3,5 lt 9 lt 4 lt 12 lt 6 lt 14 lt 7 lt 14,5 lt 7,5 lt 15,5 lt 7,5 lt - 27 Νερό ντιψυκτικό 5,5 lt 3,5 lt 6,5 lt 4,5 lt 7,5 lt 5,5 lt 10,5 lt 7,5 lt 12,5 lt 8,5 lt 13 lt 9 lt 13,5 lt 9,5 lt - 36 Νερό ντιψυκτικό 4,5 lt 4,5 lt 5,5 lt 5,5 lt 6,5 lt 6,5 lt 9 lt 9 lt 10,5lt 10,5 lt 11 lt 11 lt 11,5 lt 11,5 lt 18 Nα λάβετε επίσης υπόψη και τον πίνακα αναλογιών που αναγραφεται στην ετικέττα πανω στο μπουκάλι με το αντιψυκτικό υγρό.

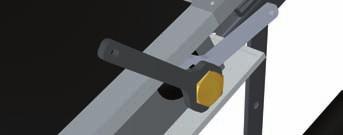

12 Θερμικό Υγρό (για τους ηλιακούς θερμοσίφωνες κλειστού κυκλώματος) 17A Μετά το γέμισμα του κλειστού κυκλώματος, είναι απαραίτητο να ξεσφίξετε ελαφρά την τάπα (17) πάνω δεξιά στον συλλέκτη μέχρι να αρχίζει να στάζει θερμικό υγρό (για τα μοντέλα 200, 260 & 300, με 2 συλλέκτες, ξεσφίξτε ελαφρά και το πάνω ρακόρ (12) έτσι ώστε να φύγει ο αέρας μέσα από τους συλλέκτες. Σφίξτε ξανά την τάπα (17) και το ρακόρ (12) και ελέγξτε την στεγανότητα τους. 12 Συμπληρώστε το υγρό που χάθηκε, στο κλειστό κύ κλω μα, μέχρι να ξεχειλίσει από τους σωλήνες (14) και (02). ιδώστε την τάπα (14A) πά νω στο σωλήνα (14) και τη βαλβίδα ασφαλείας (02) πάνω στο σωλήνα (02) Ελέγξετε προσεχτικά όλες τις ενώσεις για στεγανότητα. Τοποθετήστε το προστατευτικό κάλυμα (20) 20 02A 14A

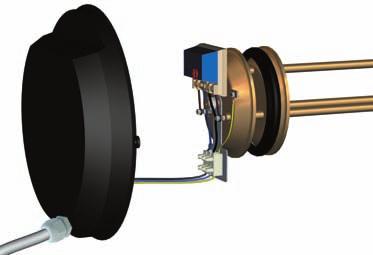

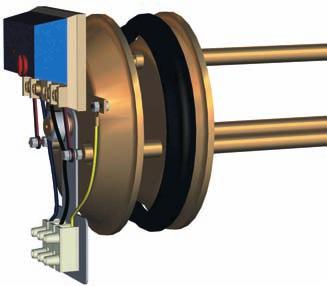

13 ΠΕΡΙΓΡΦΗ ΤΩΝ ΜΕΡΩΝ ΤΗΣ ΗΛΕΚΤΡΙΚΗΣ ΝΤΙΣΤΣΗΣ ΚΙ ΤOΥ ΘΕΡΜOΣΤΤΗ 21 Πλαστικό κάλυμμα 22 Ηλεκτρική αντίσταση 22 Υποδοχή θερμοστάτη 22 Καπάκι αντίστασης 23 άση συνδετήρα γραμμών ηλεκτρικού ρεύματος (κλέμα) 24 Μεταλλικοί αγωγοί σύνδεσης της αντίστασης με τον θερμοστάτη 25 Ελαστική φλάντζα για στεγανοποίηση 26 Κεντρικό παξιμάδι 27 Παξιμάδια σύσφιξης 28 κροδέκτης γείωσης 29 κροδέκτες ηλεκτρικής αντίστασης 30 γωγός γείωσης 31 γωγοί ηλεκτρικού ρεύματος 32 Συνδετήρας γραμμών ηλεκτρικού ρεύματος (κλέμα) 33 Θερμοστάτης 34 Ρυθμιστής θερμοκρασίας 35 Θερμικός διακόπτης ασφαλείας (ένδειξη F ή S ) OΔΗΓΙΕΣ ΣΥΝΔΕΣΗΣ ΚΛΩΔΙΩΝ Κλείστε την κεντρική παροχή ρεύματος. 2. Το καπάκι της ηλεκτρικής αντίστασης βρίσκεται στην δεξιά πλευρά της δεξαμενής. Ξεβιδώστε τις δύο βίδες και αφαιρέστε το καπάκι. 3. O θερμοστάτης είναι ρυθμισμένος από το εργοστάσιο στους 60. Μπορείτε να τον ρυθμίσετε στην θερμοκρασία που επιθυμείτε χρησιμοποιώντας τον ρυθμιστή θερμοκρασίας (34). Στην περίπτωση αυτή σας συμβουλεύουμε η θερμοκρασία που θα ρυθμίσετε να μην ξεπερνάει τους Ελέγξτε τον θερμικό διακόπτη ασφαλείας (ένδειξη F ή S ) που βρίσκεται πάνω στον θερμοστάτη. O διακόπτης ασφαλείας εχει χρώμα κόκκινο και είναι σε λειτουργία όταν είναι πατημένος προς τα μέσα. 5. Συνδέστε στον ακροδέκτη 2 του θερ- 23 N L 22A 32 ΔΙΓΡΜΜ ΗΛΕΚΤΡΙΚΗΣ ΣΥΝΔΕΣΗΣ ΘΕΡΜOΣΤΤΗ VA 22B 22A ANTIΣΤΣΗ
