Οδηγίες λειτουργίας. Κινητή τροφοδοσία ενέργειας MOVITRANS Μονάδες µετατροπέων THM10C / THM10E. Έκδοση 07/2006 GC / EL

Transcript

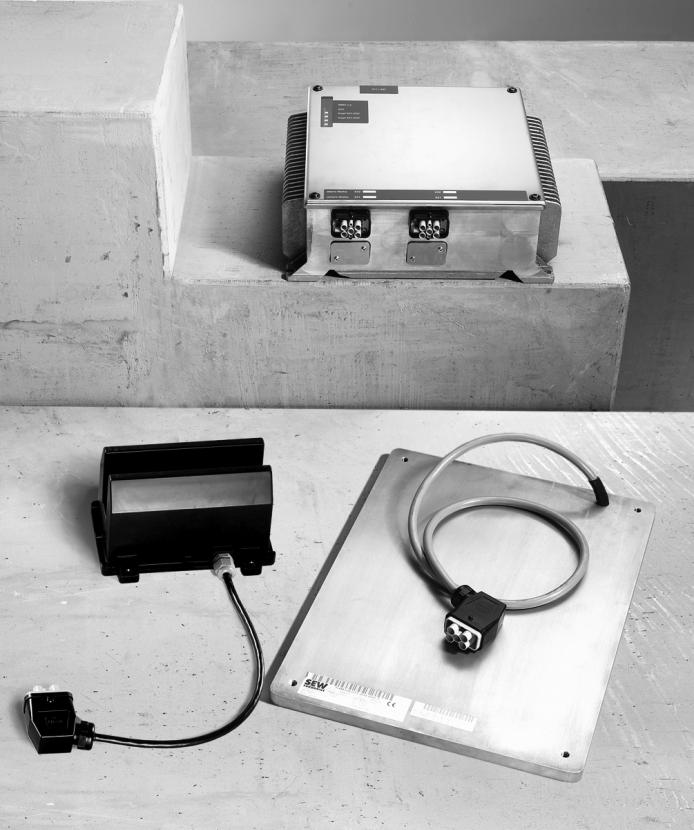

1 Ηλεκτροµειωτήρες \ Βιοµηχανικοί µειωτήρες \ Ηλεκτρονικά κινητήριων µηχανισµών \ Αυτοµατισµοί \ Υπηρεσίες Κινητή τροφοδοσία ενέργειας MOVITRANS Μονάδες µετατροπέων THM10C / THM10E GC Έκδοση 07/ / EL Οδηγίες λειτουργίας

2 SEW-EURODRIVE Driving the world

3 Περιεχόµενα 1 Σηµαντικές επισηµάνσεις Υποδείξεις ασφαλείας Εγκατάσταση Περιγραφή τύπου, πινακίδες τύπου και περιεχόµενα στη συσκευασία οµή µονάδας µετατροπέων MOVITRANS THM10C οµή µονάδας µετατροπέων MOVITRANS THM10E Υποδείξεις συναρµολόγησης και εγκατάστασης OVITRANS THM10C Υποδείξεις συναρµολόγησης και εγκατάστασης MOVITRANS THM10Ε Σχεδιάγραµµα συνδεσµολογίας MOVITRANS THM10C Σχεδιάγραµµα συνδεσµολογίας MOVITRANS THM10E Τεχνικά στοιχεία Γενικά τεχνικά χαρακτηριστικά MOVITRANS THM10C Τεχνικά χαρακτηριστικά αγωγού γραµµής Στοιχεία συσκευής MOVITRANS THM10C Σχέδιο διαστάσεων MOVITRANS THM10C Γενικά τεχνικά χαρακτηριστικά MOVITRANS THM10Ε Τεχνικά χαρακτηριστικά αγωγού γραµµής Στοιχεία συσκευής MOVITRANS THM10Ε Σχέδιο διαστάσεων MOVITRANS THM10Ε Ευρετήριο αλλαγών Αλλαγές σε σχέση µε την προηγούµενη έκδοση Ευρετήριο Οδηγίες λειτουργίας Μονάδες µετατροπέων MOVITRANS ΤΗΜ10C / THM10E 3

4 1 Σηµαντικές επισηµάνσεις 1 Σηµαντικές επισηµάνσεις Επεξήγηση συµβόλων των προειδοποιήσεων και των οδηγιών ασφαλείας Να ακολουθείτε πάντα τις προειδοποιήσεις και τις οδηγίες ασφαλείας που περιλαµβάνονται στο παρόν εγχειρίδιο! Άµεσος κίνδυνος. Πιθανές συνέπειες: Σοβαρός ή θανάσιµος τραυµατισµός. Επικίνδυνη κατάσταση. Πιθανές συνέπειες: Μικροτραυµατισµοί. Επικίνδυνη κατάσταση. Πιθανές συνέπειες: Ζηµιά στον ηλεκτροκινητήρα ή στο περιβάλλον λειτουργίας του. Συµβουλές για τις εφαρµογές και χρήσιµες πληροφορίες. Προϋπόθεση για τη µη ελαττωµατική λειτουργία του µηχανήµατος και για την κάλυψη εγγύησης είναι η τήρηση των οδηγιών λειτουργίας. Για αυτό προτού αρχίσετε να εργάζεστε µε τη συσκευή διαβάστε προσεκτικά αυτές τις οδηγίες! Οι οδηγίες λειτουργίας περιέχουν σηµαντικές πληροφορίες για το σέρβις και θα πρέπει να φυλάσσονται κοντά στη µονάδα. Ενδεδειγµένη χρήση Οι µονάδες µετατροπέων MOVITRANS THM10C και THM10E προορίζονται για τη λειτουργία γραµµών µεταφοράς ενέργειας άνευ επαφής σε βιοµηχανικές και εµπορικές εγκαταστάσεις. Οι µονάδες MOVITRANS THM10C και THM10E επιτρέπεται να χρησιµοποιηθούν µόνον µε τους προβλεπόµενους και κατάλληλους φορητούς µετατροπείς, π.χ. MOVITRANS TPM12B. Οι µονάδες µετατροπέων MOVITRANS THM10C και THM10E είναι συσκευές που προορίζονται για τον εξοπλισµό των φορητών συνδροµητών σε µία γραµµή µεταφοράς ενέργειας που έχει διαµορφωθεί µε το MOVITRANS. Θα πρέπει να τηρηθούν οπωσδήποτε όλα όσα αναφέρονται σχετικά µε τα τεχνικά χαρακτηριστικά και τις επιτρεπόµενες συνθήκες στο χώρο τοποθέτησης. Η έναρξη της λειτουργίας απαγορεύεται µέχρι που να διαπιστωθεί πως το µηχάνηµα τηρεί την οδηγία 89/336/EΟΚ περί ΗΜΣ και µέχρι που να πιστοποιηθεί η συµµόρφωση της τελικής εγκατάστασης προς την οδηγία 98/37/ΕΟΚ περί µηχανών (προσέξτε το πρότυπο EN 60204). Στην εγκατάσταση, την έναρξη λειτουργίας και τη χρήση εγκαταστάσεων µε σύστηµα µεταφοράς ενέργειας άνευ επαφής, οι οποίες λειτουργούν σύµφωνα µε την αρχή της επαγωγής, θα πρέπει για τις θέσεις εργασίας να τηρηθεί ο κανονισµός BG και οι διατάξεις BG B11 "Ηλεκτροµαγνητικά πεδία". 4 Οδηγίες λειτουργίας Μονάδες µετατροπέων MOVITRANS ΤΗΜ10C / THM10E

5 Σηµαντικές επισηµάνσεις 1 Περιβάλλον χρήσης Απαγορεύεται η χρήση, εκτός και εάν δεν αναφέρεται ρητά: Σε περιοχές που απαγορεύονται οι εκρήξεις Σε περιβάλλοντα µε επικίνδυνα λάδια, οξέα, αέρια, ατµούς, σκόνες, ακτινοβολίες κλπ. Απόρριψη Πρέπει να τηρούνται οι ισχύοντες κανονισµοί: Ανακυκλώστε σύµφωνα µε τους υπάρχοντες κανονισµούς και ανάλογα µε τα υλικά π.χ.: Σκραπ ηλεκτρονικών κυκλωµάτων (πλακέτες τυπωµένων κυκλωµάτων) Πλαστικά (περίβληµα) Λαµαρίνες Χαλκός κλπ. Οδηγίες λειτουργίας Μονάδες µετατροπέων MOVITRANS ΤΗΜ10C / THM10E 5

6 2 Υποδείξεις ασφαλείας 2 Υποδείξεις ασφαλείας Εγκατάσταση και έναρξη λειτουργίας Μην εγκαθιστάτε και µη λειτουργείτε προϊόντα που έχουν υποστεί βλάβες. Σε περίπτωση ζηµιάς, παρακαλούµε να υποβάλλετε αµέσως καταγγελία στην εταιρεία µεταφοράς. Οι εργασίες εγκατάστασης, έναρξης λειτουργίας και συντήρησης επιτρέπεται να πραγµατοποιηθούν µόνον από εξειδικευµένους ηλεκτρολόγους που έχουν εκπαιδευτεί σε θέµατα πρόληψης ατυχηµάτων, και πάντοτε σύµφωνα µε τις ισχύουσες διατάξεις (π.χ. EN 60204, VBG 4, DIN-VDE 0100/0113/0160). Κατά την εγκατάσταση και την έναρξη λειτουργίας των υπόλοιπων µονάδων θα πρέπει να τηρήσετε τις αντίστοιχες οδηγίες χρήσης! Βεβαιωθείτε ότι τα προληπτικά µέτρα και τα προστατευτικά συστήµατα ανταποκρίνονται στις ισχύουσες διατάξεις (π.χ. EN ή EN 50178). Απαραίτητα µέτρα προστασίας: Συνδέστε το MOVITRANS THM10E µε τη γείωση του οχήµατος. Η µονάδα MOVITRANS ΤΗΜ10C / THM10E επιτρέπεται να συνδεθεί ή να αποσυνδεθεί από το φορητό µετατροπέα MOVITRANS TPM12B µόνον εάν ο αγωγός γραµµής δε φέρει ρεύµα. Οι ανεπίτρεπτες ενέργειες οδηγούν σε καταστροφή των ρευµατοφόρων επαφών. 6 Οδηγίες λειτουργίας Μονάδες µετατροπέων MOVITRANS ΤΗΜ10C / THM10E

7 Εγκατάσταση Περιγραφή τύπου, πινακίδες τύπου και περιεχόµενα στη συσκευασία 3 3 Εγκατάσταση 3.1 Περιγραφή τύπου, πινακίδες τύπου και περιεχόµενα στη συσκευασία Παράδειγµα περιγραφής τύπου MOVITRANS THM10C T H M 10 C Τύπος: 1 = επιλογή πελάτη Χωρητικότητα αντιστάθµισης: 076 = 76 nf Αυτεπαγωγή: 022 = 220 µh Ονοµαστική ισχύς: 008 = 0,8 kw Τύπος µονάδας µετατροπέων: C = Τύπου U Κατασκευαστική σειρά και γενιά Τύπος τοποθέτησης: M = φορητό Εξαρτήµατα: H = Μονάδα µετατροπέων Τύπος: T = MOVITRANS Παράδειγµα περιγραφής τύπου MOVITRANS THM10E T H M 10 Ι Τύπος: 1 = επιλογή πελάτη 2 = µε έγκριση UL Χωρητικότητα αντιστάθµισης: 000 = δεν έχει ενσωµατωθεί Αυτεπαγωγή: 009 = 95 µh Ονοµαστική ισχύς: 015 = 1,5 kw Τύπος µονάδας µετατροπέων: E = επίπεδο Κατασκευαστική σειρά και γενιά Τύπος τοποθέτησης: M = φορητό Εξαρτήµατα: H = Μονάδα µετατροπέων Τύπος: T = MOVITRANS Οδηγίες λειτουργίας Μονάδες µετατροπέων MOVITRANS ΤΗΜ10C / THM10E 7

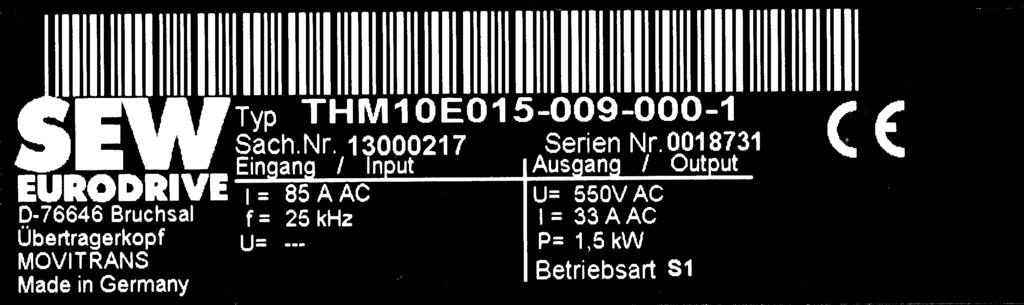

8 3 Εγκατάσταση Περιγραφή τύπου, πινακίδες τύπου και περιεχόµενα στη συσκευασία Παράδειγµα πινακίδας τύπου Η πινακίδα τύπου τοποθετείται στο πλάι της συσκευής. Εικόνα 1: Πινακίδα τύπου MOVITRANS THM10C (παράδειγµα) 58736AXX LISTED IND. CONT. EQ: 2D06 Εικόνα 2: Πινακίδα τύπου MOVITRANS THM10E (παράδειγµα) 55164AXX Περιεχόµενα στη συσκευασία Μονάδα µετατροπέων τύπου U MOVITRANS THM10C µε σταθερό καλώδιο σύνδεσης (µέγ/ µήκος 6 m, να αναφέρεται στην παραγγελία) µε βύσµα HAN Q4/2M. Επίπεδη µονάδα µετατροπέων MOVITRANS THM10Ε µε σταθερό καλώδιο σύνδεσης (µέγ/ µήκος 6 m, να αναφέρεται στην παραγγελία) µε βύσµα HAN Q4/2M. 8 Οδηγίες λειτουργίας Μονάδες µετατροπέων MOVITRANS ΤΗΜ10C / THM10E

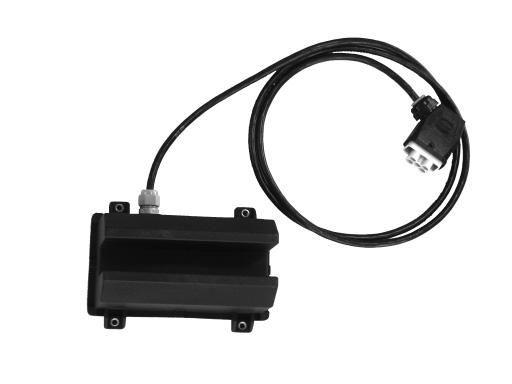

9 Εγκατάσταση οµή µονάδας µετατροπέων MOVITRANS THM10C οµή µονάδας µετατροπέων MOVITRANS THM10C [2] [3] [1] 55931AXX [1] Μονάδα µετατροπέα τύπου U [2] Σταθερό καλώδιο σύνδεσης (µέγ. µήκος 6 m) µε βύσµα HANQ4/2M µε γωνιακή έξοδο καλωδίου [3] 4 διαµπερείς κάλυκες M6 για τη στερέωση της µονάδας µετατροπέων Οδηγίες λειτουργίας Μονάδες µετατροπέων MOVITRANS ΤΗΜ10C / THM10E 9

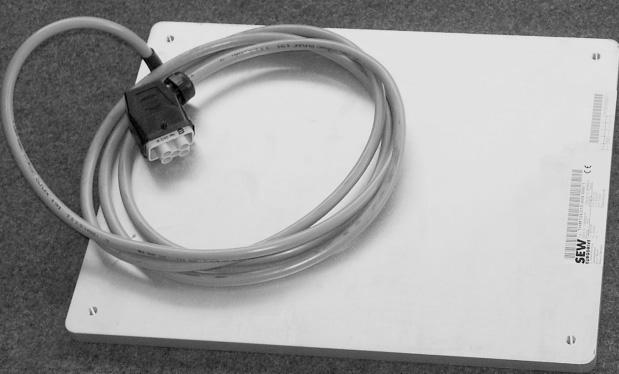

10 3 Εγκατάσταση οµή µονάδας µετατροπέων MOVITRANS THM10E 3.3 οµή µονάδας µετατροπέων MOVITRANS THM10E [2] [1] [3] 53901AXX [1] Επίπεδη µονάδα µετατροπέων [2] Σταθερό καλώδιο σύνδεσης (µέγ. µήκος 6 m) µε βύσµα HANQ4/2M µε γωνιακή έξοδο καλωδίου [3] 4 διαµπερείς οπές M8 για τη στερέωση της µονάδας µετατροπέων 10 Οδηγίες λειτουργίας Μονάδες µετατροπέων MOVITRANS ΤΗΜ10C / THM10E

11 Εγκατάσταση Υποδείξεις συναρµολόγησης και εγκατάστασης MOVITRANS THM10C Υποδείξεις συναρµολόγησης και εγκατάστασης MOVITRANS THM10C Κατά την εγκατάσταση, τηρήστε οπωσδήποτε τις οδηγίες ασφάλειας! Υποδείξεις τοποθέτησης Στη συναρµολόγηση της µονάδας µετατροπέων THM10C προσέξτε τα εξής σηµεία: [1] [3] [2] [1] [4] x [b] [b] [5] [5] [b] [b] [1] Βίδα στερέωσης M6 [2] Έλασµα συγκράτησης [3] Μονάδα µετατροπέων MOVITRANS THM10C [4] Αγωγός γραµµής (αγωγός παροχής) MOVITRANS TLS10E [5] Αγωγός γραµµής (αγωγός επιστροφής) MOVITRANS TLS10E [b] Μη µεταλλική/µη φεροµαγνητική περιοχή 55928AXX Τοποθετήστε τη µονάδα µετατροπέων MOVITRANS THM10C στο κέντρο και παράλληλα προς τον τοποθετηµένο αγωγό γραµµής. Στην τοποθέτηση θα πρέπει να αποφύγετε οπωσδήποτε την πλευρική και γωνιακή µετατόπιση της µονάδας µετατροπέα. Τοποθετήστε τη µονάδα µετατροπέα έτσι ώστε να µην ασκούνται επάνω της φορτία. Η µονάδα µετατροπέα δεν πρέπει να δέχεται φορτία κάµψης. Η βέλτιστη ζεύξη επιτυγχάνεται, εάν η απόσταση x µεταξύ του αγωγού γραµµής [4] και της µονάδας µετατροπέα THM10C [3] ανέρχεται σε 19 mm. Εάν αλλάξει η απόσταση x, µειώνεται η τάση εξόδου και η ισχύς εξόδου (Æ Κεφ. "Τεχνικά στοιχεία"). Η SEW προτείνει τη χρήση ελασµάτων συγκράτησης [2] από αλουµίνιο. Μπορείτε να στερεώσετε τα ελάσµατα συγκράτησης [2] µόνον επάνω από το THM10C. Τα ελάσµατα συγκράτησης δεν επιτρέπεται να στερεωθούν στο πλάι. Κρατήστε το χώρο µεταξύ της µονάδας µετατροπέα [3] και του αγωγού γραµµής [4] πάντοτε ελεύθερο από µεταλλικά υλικά. Γύρω από τον αγωγό γραµµής (b à 5 cm) θα πρέπει να διαµορφωθεί µία µη µεταλλική/µη φεροµαγνητική περιοχή [b]. Οδηγίες λειτουργίας Μονάδες µετατροπέων MOVITRANS ΤΗΜ10C / THM10E 11

12 3 Εγκατάσταση Υποδείξεις συναρµολόγησης και εγκατάστασης MOVITRANS THM10Ε 3.5 Υποδείξεις συναρµολόγησης και εγκατάστασης MOVITRANS THM10Ε Κατά την εγκατάσταση, τηρήστε οπωσδήποτε τις οδηγίες ασφάλειας! Υποδείξεις τοποθέτησης Η SEW προτείνει τη χρήση της επίπεδης µονάδας µετατροπέων MOVITRANS THM10E. Στη συναρµολόγηση της µονάδας µετατροπέων THM10E προσέξτε τα εξής σηµεία: [Z] [Z] [1] [2] [3] = = = = max. 20mm 140mm [4] 55508BXX [1] Βίδα στερέωσης M6 [2] Ράγα συγκράτησης [3] Μονάδα µετατροπέων MOVITRANS THM10E [4] Αγωγός γραµµής Τοποθετήστε τη µονάδα µετατροπέων MOVITRANS THM10E στο κέντρο και παράλληλα προς τον τοποθετηµένο αγωγό γραµµής. Στην τοποθέτηση αποφύγετε οπωσδήποτε την πλευρική και γωνιακή µετατόπιση της µονάδας µετατροπέων, διαφορετικά θα µειωθεί σηµαντικά η µεταφερόµενη ισχύς. Η απόσταση µεταξύ του αγωγού γραµµής [4] και της µονάδας µετατροπέων THM10E [3] θα πρέπει να ανέρχεται σε 20 mm το πολύ. Οι ράγες συγκράτησης [2] επιτρέπεται να στερεωθούν µόνον επάνω από τη µονάδα THM10E. Οι ράγες συγκράτησης δεν επιτρέπεται να στερεωθούν στο πλάι. Οι βίδες στερέωσης [1] M8 δεν επιτρέπεται να προεξέχουν από τις οπές. Ο χώρος µεταξύ της µονάδας µετατροπέα [3] και του αγωγού γραµµής [4] θα πρέπει να είναι πάντοτε ελεύθερος από µεταλλικά υλικά. Γύρω από τον αγωγό γραµµής θα πρέπει, σε όλο το πλάτος να υπάρχει µία περιοχή cm χωρίς σιδερένια εξαρτήµατα. 12 Οδηγίες λειτουργίας Μονάδες µετατροπέων MOVITRANS ΤΗΜ10C / THM10E

13 Εγκατάσταση Υποδείξεις συναρµολόγησης και εγκατάστασης MOVITRANS THM10Ε 3 Αντιστάθµιση δυναµικού THM10E Μεταξύ των φορητών ηλεκτρικών συσκευών θα πρέπει να υπάρχει µία τοπική αντιστάθµιση δυναµικού, προκειµένου να αποτραπεί η εµφάνιση υψηλής τάσης αφής στην περίπτωση σφάλµατος. Συνδέστε τη µονάδα MOVITRANS THM10E και όλες τις πρόσθετες συσκευές, ανάλογα µε τις υψηλές συχνότητες, στο δυναµικό αναφοράς της φορητής µονάδας (επιφανειακή, µεταλλική επαφή του περιβλήµατος της συσκευής µε το άβαφο µεταλλικό σώµα της φορητής µονάδας). Θα πρέπει µεταξύ της µονάδας µετατροπέα THM10E και του µεταλλικού ελάσµατος (ή πλαισίου) συναρµολόγησης να δηµιουργήσετε σε µία βίδα στερέωσης του THM10E µία αντιστάθµιση δυναµικού χαµηλής αντίστασης µέσω κοχλιωτής σύνδεσης µε οδοντωτή ροδέλα στη µία πλευρά (Æ εικόνα που ακολουθεί). [1] [2] [3] [4] Εικόνα 3: Αντιστάθµιση δυναµικού χαµηλής αντίστασης µε κοχλιωτή σύνδεση και οδοντωτές ροδέλες στη µία πλευρά 5510AXX [1] Μπουλόνι [2] Οδοντωτή ροδέλα [3] Πλάκα συναρµολόγησης η οποία συνδέεται µε την κεντρική αντιστάθµιση δυναµικού [4] MOVITRANS THM10E µε σπείρωµα Οδηγίες λειτουργίας Μονάδες µετατροπέων MOVITRANS ΤΗΜ10C / THM10E 13

14 3 Εγκατάσταση Σχεδιάγραµµα συνδεσµολογίας MOVITRANS THM10C 3.6 Σχεδιάγραµµα συνδεσµολογίας MOVITRANS THM10C MOVITRANS TPM12B X21 X22 X31 X32 THM10C THM10C THM10C THM10C 58737AXX 3.7 Σχεδιάγραµµα συνδεσµολογίας MOVITRANS THM10E MOVITRANS TPM12B X22 X32 THM10E THM10E 53905AXX 14 Οδηγίες λειτουργίας Μονάδες µετατροπέων MOVITRANS ΤΗΜ10C / THM10E

15 Τεχνικά στοιχεία Γενικά τεχνικά χαρακτηριστικά MOVITRANS THM10C kva i P f n Hz 4 4 Τεχνικά στοιχεία 4.1 Γενικά τεχνικά χαρακτηριστικά MOVITRANS THM10C MOVITRANS THM10C Θερµοκρασία περιβάλλοντος â 0 C C Κατηγορία κλίµατος EN , Κατηγορία 3K3 Θερµοκρασία αποθήκευσης â L 0 C C και µεταφοράς Βαθµός προστασίας IP65 Κατηγορία ρύπανσης 2 κατά IEC (VDE ) Βάρος (χωρίς καλώδιο σύνδεσης) 2,9 kg Σχετική υγρασία ατµοσφαιρικού αέρα Â 95 %, δεν επιτρέπεται η δηµιουργία συµπυκνωµάτων 4.2 Τεχνικά χαρακτηριστικά αγωγού γραµµής Τα αναφερόµενα χαρακτηριστικά της συσκευής (Æ Κεφάλαιο "Στοιχεία συσκευής THM10C") ισχύουν για αγωγούς γραµµής στην έκδοση καλωδίων στρογγυλής διατοµής για την τοποθέτηση σε ράγα προφίλ. Αγωγός γραµµής στρογγυλής διατοµής Ονοµαστικό ρεύµα I N AC 60 A Συχνότητα ρεύµατος αγωγού γραµµής 25 khz Ονοµαστική απόσταση µεταξύ THM10C και αγωγό γραµµής 19 mm 4.3 Στοιχεία συσκευής MOVITRANS THM10C Μονάδα µετατροπέων THM10C MOVITRANS THM10C Αυτεπαγωγή / Χωρητικότητα 220 µh / 76 nf Μέγ. τάση εξόδου U A AC 550 V Μέγ. ρεύµα στον αγωγό τροφοδοσίας AC 16 A Ονοµαστική ισχύς εξόδου P N 800 W 1) Μέγ. απώλεια ισχύος P V 25 W 1) σύγκρ. ενότητα "Μεταφερόµενη ισχύς". Οδηγίες λειτουργίας Μονάδες µετατροπέων MOVITRANS ΤΗΜ10C / THM10E 15

16 4 kva i P f n Hz Τεχνικά στοιχεία Στοιχεία συσκευής MOVITRANS THM10C Μεταφερόµενη ισχύς Στη µονάδα µετατροπέα MOVITRANS THM10C γίνεται διαχωρισµός µεταξύ κορυφαίας ισχύος P 1 (20 δευτερόλεπτα σε διάρκεια κύκλου 5 λεπτών) και µόνιµης ισχύος P 2 (P 1 / P 2 À 1,1). Γεωµετρία αγωγού γραµµής / Απόσταση x µεταξύ αγωγού γραµµής και µονάδα µετατροπέα MOVITRANS THM10C Μεταφερόµενη ισχύς Ρεύµα αγωγού γραµµής = 60 A [mm] Κορυφαία ισχύς [W] Μόνιµη ισχύς [W] Ευθεία / Ευθεία / Ευθεία / Ευθεία / Ευθεία / Εσωτερικό τόξο µε r = 750 mm / Εξωτερικό τόξο µε r = 750 mm / Κάθετο τόξο µε α = 7 / Καλώδιο σύνδεσης Τύπος καλωδίου Καλώδιο 3 κλώνων, τύπος Ölflex-FD 891 3G2,5 Μήκος καλωδίου Μέγ. 6 m (ανάλογα µε την παραγγελία) Ελάχιστη ακτίνα κάµψης Ã 40 mm Τύπος βύσµατος Harting HAN Q4/2M (επαφές σε µορφή ακίδας) ιατοµή αγωγών 3 x 2,5 mm 2 Σχεδιάγραµµα συνδεσµολογίας HAN Q4/2M BK/3 BK/ PE AXX Αρ. επαφής Χρώµα / περιγραφή κλώνου Αντιστοίχηση 1 bk/1 Πόλος 1 3 bk/2 Πόλος 2 PI gnye PI 2, 4, 11, 12 ελεύθερο 16 Οδηγίες λειτουργίας Μονάδες µετατροπέων MOVITRANS ΤΗΜ10C / THM10E

17 Τεχνικά στοιχεία Σχέδιο διαστάσεων MOVITRANS THM10C kva i P f n Hz Σχέδιο διαστάσεων MOVITRANS THM10C M6 (4x) 87 ± ± ± ± ± ± ± ± ± BXX Οδηγίες λειτουργίας Μονάδες µετατροπέων MOVITRANS ΤΗΜ10C / THM10E 17

18 4 kva i P f n Hz Τεχνικά στοιχεία Γενικά τεχνικά χαρακτηριστικά MOVITRANS THM10Ε 4.5 Γενικά τεχνικά χαρακτηριστικά MOVITRANS THM10Ε MOVITRANS THM10E Θερµοκρασία περιβάλλοντος â 0 C C Κατηγορία κλίµατος EN , Κατηγορία 3K3 Θερµοκρασία αποθήκευσης και µεταφοράς â L 0 C C Βαθµός προστασίας IP65 Κατηγορία ρύπανσης 2 κατά IEC (VDE ) Βάρος (µε καλώδιο σύνδεσης) 7,2 kg Σχετική υγρασία ατµοσφαιρικού αέρα Â 95 %, δεν επιτρέπεται η δηµιουργία συµπυκνωµάτων 4.6 Τεχνικά χαρακτηριστικά αγωγού γραµµής Τα αναφερόµενα χαρακτηριστικά της συσκευής (Æ Κεφάλαιο "Στοιχεία συσκευής THM10E") ισχύουν για αγωγούς γραµµής στην έκδοση καλωδίων στρογγυλής διατοµής για την τοποθέτηση στο δάπεδο. Αγωγός γραµµής στρογγυλής διατοµής Ονοµαστικό ρεύµα I N AC 85 A Συχνότητα ρεύµατος αγωγού γραµµής 25 khz Απόσταση µεταξύ αγωγού τροφοδοσίας και 140 mm αγωγού επαναφοράς Μέγ. απόσταση µεταξύ του THM10E και του αγωγού γραµµής 20 mm 4.7 Στοιχεία συσκευής MOVITRANS THM10Ε Μονάδα µετατροπέων THM10E MOVITRANS THM10E Αυτεπαγωγή 95 µh Μέγ. τάση εξόδου U A AC 550 V Μέγ. ρεύµα στον αγωγό τροφοδοσίας AC 33 A Ονοµαστική ισχύς εξόδου / 1500 W Ρεύµα αγωγού γραµµής 85 A P N Ονοµαστική ισχύς εξόδου / 950 W Ρεύµα αγωγού γραµµής 60 A P N Μέγ. απώλεια ισχύος P V 60 W Θερµική µεταβατική αντίσταση της Βάση υποδοχής από αλουµίνιο Περ. 1 K/W σε οριζόντια θέση Καλώδιο σύνδεσης Τύπος καλωδίου χωρίς έγκριση UL Τύπος Ölflex-Classic 190 Τύπος καλωδίου µε έγκριση UL Καλώδιο 5 κλώνων, τύπος Ölflex-FD 891 5G2,5 ιατοµή αγωγών 5 x 2,5 mm 2 Μήκος καλωδίου Τύπος βύσµατος Ελάχιστη ακτίνα κάµψης 3,5 m, µέγ. 6 m (ανάλογα µε την παραγγελία) Harting HAN Q4/2M (επαφές σε µορφή ακίδας) Ã 60 mm 18 Οδηγίες λειτουργίας Μονάδες µετατροπέων MOVITRANS ΤΗΜ10C / THM10E

19 Τεχνικά στοιχεία Σχέδιο διαστάσεων MOVITRANS THM10Ε kva i P f n Hz 4 Σχεδιάγραµµα συνδεσµολογίας HAN Q4/2M BK/3 BK/1 GNYE BK/2 BK/ PE AXX Αρ. επαφής Χρώµα / περιγραφή κλώνου Αντιστοίχηση 1 bk/1 Πόλος 1 2 bk/2 Πόλος 1 3 bk/3 Πόλος 2 4 bk/4 Πόλος 2 PI gnye PI 11, 12 ελεύθερο 4.8 Σχέδιο διαστάσεων MOVITRANS THM10Ε 425 M8 (4x) Ø AXX Οδηγίες λειτουργίας Μονάδες µετατροπέων MOVITRANS ΤΗΜ10C / THM10E 19

20 5 Ευρετήριο αλλαγών Αλλαγές σε σχέση µε την προηγούµενη έκδοση 5 Ευρετήριο αλλαγών 5.1 Αλλαγές σε σχέση µε την προηγούµενη έκδοση Παρακάτω αναφέρονται οι αλλαγές σε σχέση µε την έκδοση 06/2005, κωδικός (EL). Στις ενότητες της εγκατάστασης, της τοποθέτησης και των τεχνικών στοιχείων συµπεριλήφθηκε η νέα µονάδα µετατροπέα THM10C. 20 Οδηγίες λειτουργίας Μονάδες µετατροπέων MOVITRANS ΤΗΜ10C / THM10E

21 Ευρετήριο 6 6 Ευρετήριο Α Αγωγός γραµµής... 15, 18 Αντιστάθµιση δυναµικού THM10E...13 Απόρριψη...5 οµή συσκευής THM10C...9 THM10E...10 Ε Εγκατάσταση Υποδείξεις τοποθέτησης THM10Ε...12 Υποδείξεις τοποθέτησης THM10C...11 Ενδεδειγµένη χρήση...4 Ευρετήριο αλλαγών...20 Αλλαγές σε σχέση µε την προηγούµενη έκδοση...20 Κ Καλώδιο σύνδεσης THM10C...16 THM10E...18 Μ Μεταφερόµενη ισχύς THM10C...16 Π Περιβάλλον χρήσης...5 Περιγραφή τύπου THM10C...7 THM10E...7 Περιεχόµενα στη συσκευασία...8 Πινακίδα τύπου THM10C...8 THM10E...8 Προειδοποιήσεις...4 Σ Στοιχεία συσκευής THM10C THM10E Σχεδιάγραµµα συνδεσµολογίας HAN Q4/2M...16, 19 THM10C THM10E Σχέδιο διαστάσεων THM10C THM10E Τ Τεχνικά χαρακτηριστικά THM10C Γενικά Καλώδιο σύνδεσης Μεταφερόµενη ισχύς Στοιχεία συσκευής Σύνδεση HAN Q4/2M Σχέδιο διαστάσεων Τεχνικά χαρακτηριστικά THM10E Αγωγός γραµµής... 15, 18 Γενικά Καλώδιο σύνδεσης Μονάδα µετατροπέα Στοιχεία συσκευής Σύνδεση HAN Q4/2M Σχέδιο διαστάσεων Υ Υποδείξεις ασφαλείας... 4 Εγκατάσταση και έναρξη λειτουργίας... 6 Υποδείξεις τοποθέτησης THM10Ε Υποδείξεις τοποθέτησης THM10C Οδηγίες λειτουργίας Μονάδες µετατροπέων MOVITRANS ΤΗΜ10C / THM10E 21
