1 AΕΙ ΠΕΙΡΑΙΑ T.T. ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΗΛΕΚΤΡΟΝΙΚΩΝ ΥΠΟΛΟΓΙΣΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ T.E. ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΣΥΓΚΡΙΣΗ ΔΥΝΑΤΟΤΗΤΩΝ ΠΡΟΓΡΑΜΜΑΤΩΝ ΠΡΟΣΟΜΟΙΩΣΗΣ ΤΥΠΩΜΕΝΩΝ Εισηγητής: Καμπούρης Χρήστος, Εργαστηριακός Συνεργάτης ΑΘΗΝΑ ΜΑΙΟΣ

2 2

3 ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΣΥΓΚΡΙΣΗ ΔΥΝΑΤΟΤΗΤΩΝ ΠΡΟΓΡΑΜΜΑΤΩΝ ΠΡΟΣΟΜΟΙΩΣΗΣ ΤΥΠΩΜΕΝΩΝ Αγγελίδης Γεώργιος Α.Μ Αρβανίτης Νικήτας Α.Μ Εισηγητής: Καμπούρης Χρήστος, Εργαστηριακός Συνεργάτης Εξεταστική Επιτροπή: Καθηγητής Επίκουρος Καθηγητής Ημερομηνία εξέτασης 3

4 4

5 ΔΗΛΩΣΗ ΣΥΓΓΡΑΦΕΑ ΠΤΥΧΙΑΚΗΣ ΕΡΓΑΣΙΑΣ Οι κάτωθι υπογεγραμμένοι Αγγελίδης Γεώργιος, του Δημητρίου, με αριθμό μητρώου και ο Αρβανίτης Νικήτας,του Αντωνίου,με αριθμό μητρώου φοιτητές του Τμήματος Μηχανικών H/Υ Συστημάτων Τ.Ε. του Α.Ε.Ι. Πειραιά Τ.Τ. πριν αναλάβουμε την εκπόνηση της Πτυχιακής Εργασίας μας, δηλώνουμε ότι ενημερωθήκαμε για τα παρακάτω: «Η Πτυχιακή Εργασία (Π.Ε.) αποτελεί προϊόν πνευματικής ιδιοκτησίας τόσο του συγγραφέα, όσο και του Ιδρύματος και θα πρέπει να έχει μοναδικό χαρακτήρα και πρωτότυπο περιεχόμενο. Απαγορεύεται αυστηρά οποιοδήποτε κομμάτι κειμένου της να εμφανίζεται αυτούσιο ή μεταφρασμένο από κάποια άλλη δημοσιευμένη πηγή. Κάθε τέτοια πράξη αποτελεί προϊόν λογοκλοπής και εγείρει θέμα Ηθικής Τάξης για τα πνευματικά δικαιώματα του άλλου συγγραφέα. Αποκλειστικός υπεύθυνος είναι ο συγγραφέας της Π.Ε., ο οποίος φέρει και την ευθύνη των συνεπειών, ποινικών και άλλων, αυτής της πράξης. Πέραν των όποιων ποινικών ευθυνών του συγγραφέα σε περίπτωση που το Ίδρυμα του έχει απονείμει Πτυχίο, αυτό ανακαλείται με απόφαση της Συνέλευσης του Τμήματος. Η Συνέλευση του Τμήματος με νέα απόφασης της, μετά από αίτηση του ενδιαφερόμενου, του αναθέτει εκ νέου την εκπόνηση της Π.Ε. με άλλο θέμα και διαφορετικό επιβλέποντα καθηγητή. Η εκπόνηση της εν λόγω Π.Ε. πρέπει να ολοκληρωθεί εντός τουλάχιστον ενός ημερολογιακού 6μήνου από την ημερομηνία ανάθεσης της. Κατά τα λοιπά εφαρμόζονται τα προβλεπόμενα στο άρθρο 18, παρ. 5 του ισχύοντος Εσωτερικού Κανονισμού.» 5

6 6

7 ΕΥΧΑΡΙΣΤΙΕΣ Η παρούσα πτυχιακή εργασία ολοκληρώθηκε μετά από επίμονες προσπάθειες, σε ένα ενδιαφέρον γνωστικό αντικείμενο, όπως αυτό της σχεδίασης κυκλωμάτων μέσω προγραμμάτων Προσομοίωσης. Την προσπάθειά μας αυτή υποστήριξε ο επιβλέπων καθηγητής μας, τον οποίο θα θέλαμε να ευχαριστήσουμε πάρα πολύ. Ακόμα θα ήθελα να ευχαριστήσουμε την οικογένειες μας και τους φίλους μας που θα ήθελαν,όσο και εμείς,και μας βοήθησαν σε ότι χρειαστήκαμε για να τελειώσουμε την φοιτητική μας ζωή και να βγούμε στην αγορά εργασίας. 7

8 8

9 ΠΕΡΙΛΗΨΗ Η παρούσα πτυχιακή εργασία ασχολείται με την σύγκριση δυνατοτήτων των προγραμμάτων προσομοίωσης τυπωμένων πλακετών (pcb) και συγκεκριμένα των δύο προγραμμάτων eagle και orcad. Τα κριτήρια σύγκρισης που θέσαμε είναι η απλότητα, η ευχρηστία σε μη εξοικειωμένο χρήστη και ο μέσος χρόνος που απαιτείται για την πλήρη ολοκλήρωση ενός κυκλώματος. Ως κύκλωμα αναφοράς χρησιμοποιήσαμε ένα κύκλωμα με τον επεξεργαστή 8086 σε συνδεσμολογία minmode. Κατά την σχεδίαση του κυκλώματος μας στα δύο προγράμματα που προαναφέραμε καταλήξαμε σε κάποια συμπεράσματα τα οποία παραθέτουμε μέσα από την πτυχιακή μας εργασία. ABSTRACT The present final thesis deals with the comparison of possibilities of specially focused programs for the design, simulation and production of printed circuit boards (pcb). More precisely between eagle and orcad programs. As factors of comparison we used simplicity, user inexperience mean time for a circuit completion. The circuit which was used is a 8086 based minmode setup. At the designing of our circuit in the two programs that we mentioned before we led to certain conclusions which we mention through our final work. ΕΠΙΣΤΗΜΟΝΙΚΗ ΠΕΡΙΟΧΗ:Σύγχρονη Σχεδίαση με την βοήθεια υπολογιστή. ΛΕΞΕΙΣ ΚΛΕΙΔΙΑ: Eagle,Orcad,PCB,Autorouting,3D Boards 9

10 ΠΕΡΙΕΧΟΜΕΝΑ 1. ΕΙΣΑΓΩΓΗ Περιγραφή του αντικειμένου της πτυχιακής εργασίας Ιστορική αναδρομή ΠΡΟΓΡΑΜΜΑΤΑ ΠΡΟΣΟΜΟΙΩΣΗΣ ΚΥΚΛΩΜΑΤΩΝ Τι είναι τα προγράμματα Προσομοίωσης κυκλωμάτων...17 Κατηγορίες προγραμμάτων Προσομοίωσης κυκλωμάτων...18 Προσομοίωση εναντίων πραγματικότητας Διαδεδομένα Προγράμματα Προσομοίωσης : Προσομοίωση εναντίον Εξομοίωσης ΚΑΝΟΝΕΣ ΣΧΕΔΙΑΣΗΣ ΤΥΠΩΜΕΝΩΝ ΠΛΑΚΕΤΩΝ Πίνακας αναλογίας ρεύματος με πάχος αγωγών Πίνακας αναλογίας voltage με board ΤΥΠΩΜΕΝΕΣ ΠΛΑΚΕΤΕΣ (PCB) Ορισμός Ταξινόµηση PCB Τυπωµένη πλακέτα µονής όψης (single-sided PCB) Τυπωµένη πλακέτα διπλής όψης (double-sided PCB) Τυπωµένη πλακέτα κυκλωµάτων πολλαπλών επιπέδων (Multi-layer PCB) Παραλλαγές σχεδίασης PCBs Κυκλώµατα µε οπές µεταξύ των επιπέδων (Through-hole circuits) Τεχνολογία επιφανειακής στήριξης (Surface Mount Technology-SMT) ΓΝΩΡΙΜΙΑ ΜΕ ORCAD PSPICE ΓΝΩΡΙΜΙΑ ΜΕ EAGLE ΤΟ ΚΥΚΛΩΜΑ ΜΑΣ( minmode8086) Σχεδίαση με eagle Σχεδίαση στο orcad Σύγκριση δυνατοτήτων των δύο προγραμμάτων Προσομοίωσης eagle και orcad

11 ΚΑΤΑΛΟΓΟΣ ΣΧΗΜΑΤΩΝ Σχήμα 1:Τυπωµένη πλακέτα µονής όψης (single-sided PCB) 36 Σχήμα 2:Τυπωµένη πλακέτα διπλής όψης (double-sided PCB) 37 Σχήμα 3:Τυπωµένη πλακέτα κυκλωµάτων πολλαπλών επιπέδων (Multi-layer PCB) Σχήμα 4:Through-hole Technology. 39 Σχήμα 5: Surface mount Technology..39 Σχήμα 6: Παράθυρο εισαγωγής ονόματος της εργασίας καθώς και του χώρου αποθήκευσης αυτής ζητείται στο χρήστη να δώσει ένα όνομα στο σχηματικό καθώς και το μονοπάτι αποθήκευσης.. 48 Σχήμα 7: Create PSpice Project. 52 Σχήμα 8: Κεντρικό παράθυρο του σχηματικού 52 Σχήμα 9:Δεξιά μπάρα του κεντρικού παραθύρου του CaptureCis 53 Σχήμα 10: Εύρεση στοιχείου 54 Σχήμα 11: Αναζήτηση στοιχείου μέσω του κωδικού ονόματός του 56 Σχήμα 12: Αλλαγή τιμών εξαρτήματος 57 Σχήμα 13: Επιλογή τρόπου Προσομοίωσης...58 Σχήμα 14: Το παράθυρο του χώρου Προσομοίωσης 60 Σχήμα 15: Παράθυρο επιλογής μεταβλητών και συναρτήσεων 61 Σχήμα 16: Προσαρμογή κλίμακας αξόνων 62 Σχήμα 17: Συνδυασμός δύο μεταβλητών σε ξεχωριστούς άξονες

12 ΕΙΚΟΝΕΣ Εικόνα 2.2.1:Περιβάλλον Ltspice.20 Εικόνα 2.2.2: Περιβάλλον NI Multisim.21 Εικόνα 2.2.3: Περιβάλλον Quite Universal Circuit Simulator...21 Εικόνα 2.2.4:Περιβάλλον Oreganο..22 Εικόνα 2.2.5:Περιβάλλον circuitlab..23 Εικόνα 3.1 :Καταγραφή από το μενού DRC όπου ρυθμίζουμε το πάχος του χαλκού του κάθε επιπέδου της πλακέτας...27 Εικόνα 3.2 :Ελάχιστες αποστάσεις μεταξύ των αγωγών πάνω στα στρώματα.πολύ κρίσιμος παράγοντας που έρχεται σε απευθείας συνάρτηση με τον εξοπλισμό παραγωγής...27 Εικόνα 3.3:Ρύθμιση διαστάσεων μεταξύ αγωγών και πραγματικών αντικειμένων...28 Εικόνα 3.4: Ρύθμιση μεγέθους αγωγών-σημάτων...28 Εικόνα 3.5:Ρύθμιση ελάχιστης και μέγιστης διαμέτρου του pad συγκόλλησης...29 Εικόνα 3.6: Ρύθμιση σχήματος pads και smds...29 Εικόνα 3.7:Ρύθμιση πάχους για το thermal Isolation όταν χρησιμοποιούμε πολύ μεγάλες νησίδες γειώσεως ιδιαίτερα απαραίτητο κατά την διαδικασία συγκόλλησης...30 Εικόνα 3.8: Ρύθμιση των τιμών της μάσκας των εξαρτημάτων...30 Εικόνα 3.9: Ρύθμιση του μεγέθους πλέγματος για την τοποθέτηση των εξαρτημάτων...31 Εικόνα 3.10: Επιλογή ενεργών επιπέδων...31 Εικόνα 3.11: Επιλογές Autoroute...32 Εικόνα 3.11: Επιλογές Autoroute...32 Εικόνα 3.12: Επιλογές Autoroute...33 Εικόνα 3.13: Επιλογές Autoroute

13 ΚΑΤΑΛΟΓΟΣ ΠΙΝΑΚΩΝ 3.1 ΠΙΝΑΚΑΣ ΑΝΑΛΟΓΙΑΣ ΡΕΥΜΑΤΟΣ ΜΕ ΠΑΧΟΣ ΑΓΩΓΩΝ ΠΙΝΑΚΑΣ ΑΝΑΛΟΓΙΑΣ VOLTAGE ΜΕ BOARD

14 ΣΥΝΤΟΜΟΓΡΑΦΙΕΣ PCB Printed Circuit Board TH Through-hole SMT Surface Mount Technology 14

15 ΚΕΦΑΛΑΙΟ 1 Εισαγωγή Σε αυτό το κεφάλαιο αναλύεται το αντικείμενο της πτυχιακής εργασίας και γίνεται μια ιστορική αναδρομή. 1.1 Περιγραφή του αντικειμένου της πτυχιακής εργασίας Αντικείμενο της παρούσας πτυχιακής εργασίας είναι η σύγκριση των προγραμμάτων eagle και orcad. Στο τέλος θα υπάρχει σύνοψη των συμπερασμάτων που θα έχουμε καταλήξει μετά την υλοποίηση του κυκλώματος μας και στα δύο προγράμματα. 1.2 Ιστορική αναδρομή Πριν την ανάπτυξη των προγραμμάτων Προσομοίωσης όλα τα σχέδια, οι μελέτες και οι αναλύσεις κυκλωμάτων γινόντουσαν μετά την υλοποίηση του κυκλώματος με αποτέλεσμα τα κυκλώματα για να τελειοποιηθούν να περνάνε από πολλά πειραματικά στάδια. Η διαδικασία αυτή ήταν αρκετά χρονοβόρα και ασύμφορη οικονομικά. Έτσι με την ανάπτυξη προγραμμάτων Προσομοίωσης ξεπεράστηκε αυτό το πρόβλημα με αποτέλεσμα πλέον να αποτελούν μεγάλο κομμάτι στην μελέτη και ανάλυση κυκλωμάτων. Τα προγράμματα Προσομοίωσης επηρέασαν την εξέλιξη της ηλεκτρονικής βιομηχανίας και κατά συνέπεια και στους ρυθμούς της ανάπτυξης της τεχνολογίας 15

16 16

17 ΚΕΦΑΛΑΙΟ 2 Προγράμματα Προσομοίωσης Κυκλωμάτων 2.1 Τι είναι τα προγράμματα Προσομοίωσης κυκλωμάτων Τα προγράμματα Προσομοίωσης κυκλωμάτων χρησιμοποιούν μαθηματικά μοντέλα για να αναπαράγουν τη συμπεριφορά μιας πραγματικής ηλεκτρονικής συσκευής ή κάποιου κυκλώματος. Το λογισμικό Προσομοίωσης δίνει τη δυνατότητα προσομοίωσης της λειτουργίας του κυκλώματος και αποτελεί ένα πολύτιμο εργαλείο ανάλυσης. Η ικανότητα του λογισμικού να πραγματοποιεί εξαιρετικά ακριβείς μοντελοποιήσεις οδήγησε πολλά πανεπιστήμια να το χρησιμοποιήσουν για την εκπαίδευση ηλεκτρολόγων και ηλεκτρολόγων μηχανικών. Η προσομοίωση ενός κυκλώματος πριν την πραγματική δημιουργία του μπορεί να συμβάλει στην αποτελεσματικότητα του σχεδιασμού. Συγκεκριμένα στα ολοκληρωμένα κυκλώματα,τα υλικά είναι ακριβά,τα breadboards δεν είναι πρακτικά, και η λεπτομερής συμπεριφορά των εσωτερικών σημάτων είναι πολύ δύσκολη,γι' αυτό το λόγο ο σχεδιασμός ολοκληρωμένων κυκλωμάτων βασίζεται σε μεγάλο βαθμό στην Προσομοίωση. Ο πιο γνωστός προσομοιωτής αναλογικών κυκλωμάτων είναι το SPICE και οι πιο γνωστοί Προσομοιωτές ψηφιακών κυκλωμάτων είναι αυτοί που βασίζονται στην Verilog και στην VHDL. Μερικά λογισμικά Προσομοίωσης παρέχουν ένα πρόγραμμα επεξεργασίας σχηματικού, μια μηχανή προσομοίωσης, πρόγραμμα εμφάνισης κυματομορφών στην οθόνη του υπολογιστή και τη δυνατότητα να φτιάξει ο χρήστης πιθανά σενάρια εύκολα και άμεσα. Το λογισμικό περιέχει βιβλιοθήκες με όλα τα γνωστά εξαρτήματα και μοντέλα για τον σχεδιασμό και την Προσομοίωση ενός κυκλώματος, οι βιβλιοθήκες ενημερώνονται από τους προγραμματιστές του προγράμματος Προσομοίωσης αλλά και από κάθε εταιρία παραγωγής εξαρτημάτων χρήσιμων για τη δημιουργία κυκλωμάτων. 17

18 Κατηγορίες προγραμμάτων Προσομοίωσης κυκλωμάτων Τα προγράμματα Προσομοίωσης κυκλωμάτων χωρίζονται σε δυο κατηγορίες: Προσομοίωσης Αναλογικών Κυκλωμάτων Προσομοίωσης Ψηφιακών Κυκλωμάτων Αν και υπάρχουν προγράμματα Προσομοίωσης μόνο για αναλογικά κυκλώματα οι πιο γνωστοί προσομοιωτές συνήθως περιλαμβάνουν και αναλογική και ψηφιακή Προσομοίωση,και είναι γνωστοί ως μικτής λειτουργίας προσομοιωτές (mixed-mode simulators). Αυτό σημαίνει ότι κάθε Προσομοίωση μπορεί να περιέχει εξαρτήματα αναλογικά, ψηφιακά ή συνδυασμό τους. Προσομοίωση εναντίων πραγματικότητας Μετά την κατασκευή του κυκλώματος σε πυρίτιο πιθανών να προκείψουν διακυμάνσεις στη λειτουργία του,αυτό γίνεται γιατί οι προσομοιωτές δεν λαμβάνουν υπ'οψην τους τις διαφορές που θα προκείψουν αφού το κύκλωμα κατασκευαστεί σε πυρίτιο. Οι διαφορές αυτές μπορεί να είναι μικρές,αλλά αν συγκεντρωθούν πολλές μπορούν να επηρεάσουν την έξοδο ενός chip δραμματικά. Ο παράγοντας της θερμοκρασίας μπορεί να υπολογιστεί και να προσομοιωθεί. 18

19 2.2 Διαδεδομένα Προγράμματα Προσομοίωσης SPICE (Simulation Program with Integrated Circuit Emphasis) Ο simulator SPICE είναι ένα πρόγραμμα Προσομοίωσης που η λειτουργία του έλαβε χώρα πριν από σαράντα περίπου χρόνια. Στα μέσα της δεκαετίας του 60 η IBM ανέπτυξε το πρόγραμμα ECAP, το οποίο αρκετά αργότερα χρησιμοποιήθηκε ως σημείο αναφοράς από το πανεπιστήμιο του Berkeley για την ανάπτυξη του προγράμματος CANCER. Μέχρι τις αρχές της δεκαετίας του 70 δεν υπήρχαν εργαλεία για την αυτόματη ανάλυση των ηλεκτρονικών κυκλωμάτων, γεγονός που είχε ως επακόλουθο κάθε τέτοια διαδικασία να εφαρμόζεται σχεδόν εξ ολοκλήρου από το ανθρώπινο δυναμικό, παρ ότι η πολυπλοκότητα τους αυξανόταν ολοένα και περισσότερο. Η διαρκής εξέλιξη, λοιπόν, των ηλεκτρονικών κυκλωμάτων έδωσε το έναυσμα σε μια ομάδα του πανεπιστημίου του Berkeley να αναπτύξει την πρώτη έκδοση του SPICE (Simulation Program with Integrated Circuits Emphasis), με βάση το πρόγραμμα CANCER. Ουσιαστικά, δημιούργησε έναν simulator γενικού σκοπού, ο οποίος επέτρεπε την ανάλυση αναλογικών κυκλωμάτων δίχως την ανάγκη της κατασκευής τους. Στο SPICE, το κύκλωμα και η εκάστοτε απαιτούμενη ανάλυση βρίσκονται σε ένα κείμενο μαζί με δηλώσεις και εντολές. Το κείμενο αυτό διαβάζεται από το SPICE και έχοντας ως προϋπόθεση ότι δεν υπάρχουν λάθη στις δηλώσεις, στις εντολές και στην σύνδεση του κυκλώματος, δημιουργεί την Προσομοίωση. Η επιτυχία του προγράμματος αυτού οφείλεται στην γενικότητα που παρείχε, οδηγώντας σταδιακά στην δημιουργία μιας σειράς από εκδόσεις του SPICE. Το 1984 κατασκευάστηκε από την MicroSim Corporation η πρώτη έκδοση για προσωπικούς υπολογιστές, το PSPICE. Οι εκδόσεις του PSPICE με την πάροδο των χρόνων ανανεώνονταν διαρκώς, έχοντας φτάσει σήμερα στην έκδοση 9.x. Το SPICE, όντας, πλέον, ένα από τα κυριότερα εργαλεία Προσομοίωσης των ηλεκτρονικών κυκλωμάτων, αποτελεί αναφορά και βάση για πλήθος προγραμμάτων ανάλογων εφαρμογών που κυκλοφορούν. 19

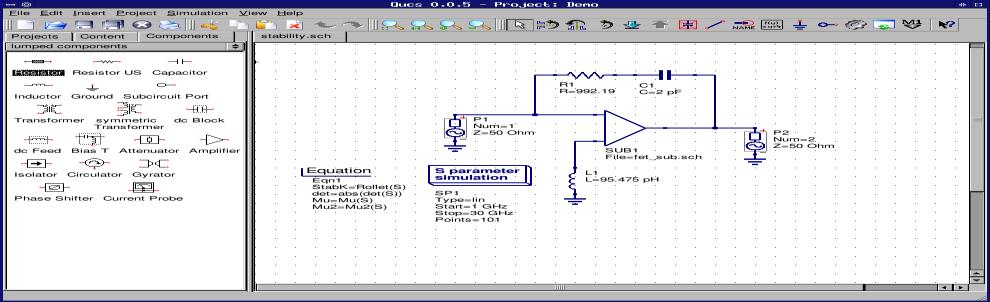

20 Verilog Η Verilog είναι μια γλώσσα περιγραφής υλικού(hardware Description Language) και χρησιμοποιείται για την μοντελοποίηση ηλεκτρονικών συστημάτων. Η Verilog χρησιμοποιείται κατά βάση για τη σχεδίαση, επαλήθευση και εκτέλεση ψηφιακών και λογικών κυκλωμάτων. Χρησιμοποιείται επίσης για την επαλήθευση των αναλογικών και μικτού σήματος κυκλωμάτων. Εξίσου γνωστή γλώσσα είναι και η VHDL. PSpice To PSpice είναι ένα πρόγραμμα που χρησιμοποιεί τον αλγόριθμο του SPICE για την προσομοίωση ψηφιακών και αναλογικών κυκλωμάτων στο λειτουργικό σύστημα Microsoft Windows. Το όνομα του σημαίνει: Personal computer Simulation Program with Integrated Circuit Emphasis (Πρόγραμμα προσομοίωσης με έμφαση στα ολοκληρωμένα κυκλώματα για προσωπικούς υπολογιστές). Ltspice Το Ltspice είναι ένα δωρεάν υψηλής απόδοσης λογισμικό Προσομοίωσης με την χρήση του SPICE. Το Ltspice παρέχει ακόμα ένα λογισμικό σχηματικού και ένα λογισμικό προβολής κυματομορφών. Εικόνα 2.2.1:Περιβάλλον Ltspice 20

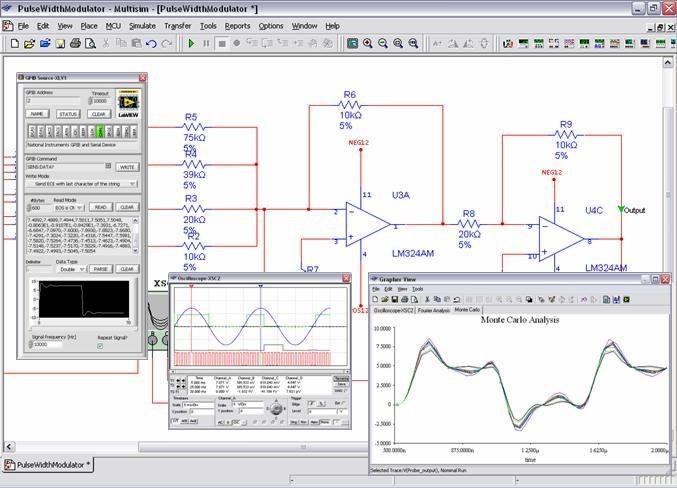

21 NI Multisim Εικόνα 2.2.2: Περιβάλλον NI Multisim To NI Multisim είναι ένα πρόγραμμα σχεδίασης σχηματικού και Προσομοίωσης. Το NI Multisim είναι ένα από τα λιγοστά προγράμματα προσομοίωσης που χρησιμοποιεί ακόμα τον γνήσιο αλγόριθμο του SPICE που έφτιαξε το Berkeley University. Quite Universal Circuit Simulator (Qucs) Το Qucs είναι ένα ανοιχτού κώδικα λογισμικό προσομοίωσης ηλεκτρονικών κυκλωμάτων της εταιρίας GPL. Παρέχει τη δυνατότητα δημιουργίας κυκλώματος με γραφική διεπαφή χρήστη και την προσομοίωση του μεγάλου σήματος, μικρού σήματος και τη συμπεριφορά θορύβου του κυκλώματος. Οι καθαρά ψηφιακές προσομοιώσεις υποστηρίζονται επίσης με τη χρήση της VHDL και της Verilog. Το Qucs υποστηρίζει μια αυξανόμενη λίστα αναλογικών και ψηφιακών εξαρτημάτων καθώς και τα υποκυκλώματα του SPICE. Προορίζεται να είναι πολύ πιο απλό στη χρήση και το χειρισμό από τους άλλους προσομοιωτές κυκλωμάτων. Εικόνα 2.2.3: Περιβάλλον Quite Universal Circuit Simulator 21

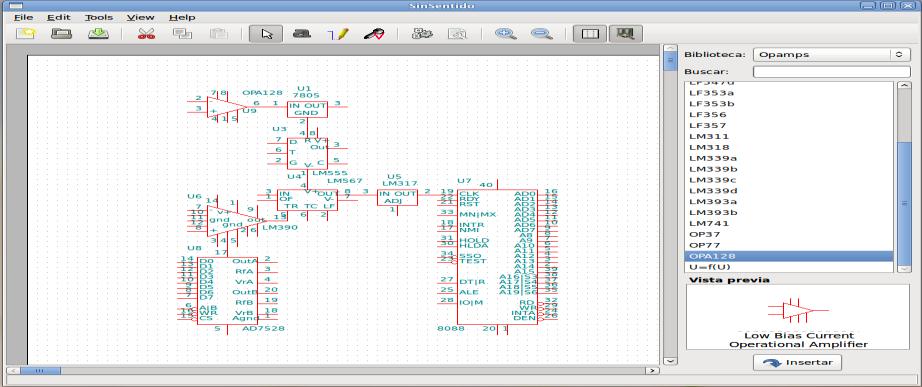

22 Oregano Το Oregano είναι ένα πρόγραμμα για σχεδιασμό σχηματικού αλλά και Προσομοίωση ηλεκτρονικών κυκλωμάτων. Προορίζεται για λειτουργικά συστήματα ανοιχτού κώδικα τύπου UNIX και υλοποιεί την προσομοίωση με την χρήση μηχανών όπως το ngspice και το Gnucap. Παρόμοιο λογισμικό είναι και το geda. CircuitLogix Εικόνα 2.2.4:Περιβάλλον Oregano Το CircuitLogix είναι λογισμικό προσομοίωσης ηλεκτρονικών κυκλωμάτων που χρησιμοποιεί το PSpice για ναπροσομοιώσει χιλιάδες ηλεκτρονικές συσκευές,μοντέλα και κυκλώματα. Το CircuitLogix υποστηρίζει προσομοίωση σε αναλογικά,ψηφιακά και μικτού σήματος κυκλώματα, και η Προσομοίωση με την χρήση του SPICE δίνει ακριβή αποτελέσματα που συμβαδίζουν με πραγματικές μετρήσεις. Η επαγγελματική έκδοση του CircuitLogix περιλαμβάνει πάνω από μοντέλα συσκευών, ακόμα περιλαμβάνει 8 εικονικά όργανα.περιλαμβάνει επίσης το 3DLab, ένα λογισμικό που συνδυάζει ένα εκπαιδευτικό διαδραστικό περιβάλλον τριών διαστάσεων με ηλεκτρονικές συσκευές και εργαλεία για να ενισχύσει την κατανόηση των ηλεκτρονικών από τον χρήστη. 22

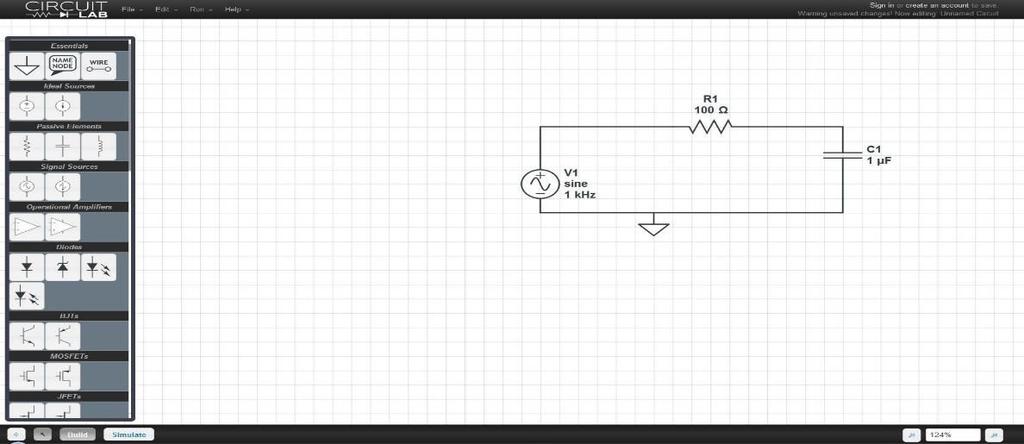

23 Το Circuit Lab αποτελεί μια καινοτομία στον τομέα της Προσομοίωσης, είναι μια διαδικτυακή εφαρμογή προσομοίωσης ηλεκτρονικών κυκλωμάτων. Ο χρήστης χωρίς να χρειαστεί να κάνει κάποια εγκατάσταση ανοίγει τον διαδικτυακό περιηγητή τουκαι απλά μπαίνει στην ιστοσελίδα Εκεί εισέρχεται σε ένα γραφικό περιβάλλον σχεδίασης σχηματικού (Capture) και αφού σχεδιάσει το κύκλωμα του έχει τη δυνατότητα να κάνει Προσομοίωση του κυκλώματος και να το αναλύσει. Εικόνα 2.2.5:Περιβάλλον circuitlab 23

24 2.3: Προσομοίωση εναντίον Εξομοίωσης Σε αυτό υποκεφάλαιο θα θέλαμε να διευκρινήσουμε την διαφορά μεταξύ προσομοίωσης και εξομοίωσης: -Το "προσομοίωση", "προσομοιωτής" είναι η μετάφραση στα ελληνικά των "simulation", "simulator". -To "εξομοίωση", "εξομοιωτής" είναι η μετάφραση στα ελληνικά των "emulation", "emulator". Μάλλον ο "εξομοιωτής" κάνει συγχρόνως και "προσομοίωση". Τώρα, σαν χρήση από την τεχνολογική πλευρά: ο "εξομοιωτής" είναι μια ιδεατή ή εικονική (virtual στα αγγλικά) μηχανή που μπορεί να περιγράψει την συμπεριφορά ή λειτουργία μιας πραγματικής μηχανής ή διάταξης ή συστήματος μηχανής - περιβάλλοντος. Από την άλλη πλευρά η "προσομοίωση" έχει να κάνει με την ιδεατή περιγραφή ενός φαινομένου και την εικονική αναπαράστασή του. Με αυτή την έννοια, ένας εξομοιωτής κάνει και προσομοίωση. Πηγή: 24

25 ΚΕΦΑΛΑΙΟ 3 ΚΑΝΟΝΕΣ ΣΧΕΔΙΑΣΗΣ ΤΥΠΩΜΕΝΩΝ ΠΛΑΚΕΤΩΝ Πριν προχωρήσουμε στην κατασκευή µιας πλακέτας πρέπει να ακολουθήσουμε κάποιους κανόνες ώστε να ελαχιστοποιήσουμε την πιθανότητα αποτυχίας, οι οποίοι είναι οι εξής: Οι διαδροµές των σηµάτων και της τροφοδοσίας θα πρέπει να σύντομες με το ελάχιστο δυνατό µήκος. Να εξασφαλίσετε το µέγιστο δυνατό πλάτος για τις διαδροµές της τροφοδοσίας και της γείωσης και να βρίσκονται κοντά µεταξύ τους. Ελάχιστος αριθµός των περασµάτων (vias). Kρατήστε τους ακροδέκτες των εξαρτηµάτων στο ελάχιστο µήκος. Προτεινόμενες διαδροµές για τις αλλαγές κατεύθυνσης είναι γωνίες των 45 µοιρών αντί 90. Συνδέστε έναν κεραµικό πυκνωτή (ceramic capacitor) περίπου 0.1 µf κατά µήκος της τροφοδοσίας Vcc σε κάθε ψηφιακό ολοκληρωµένο. Τα διαφορετικά επίπεδα πρέπει να υποδηλώνονται στο σχέδιο της πλακέτας (π.χ.) διαδροµές εξαρτηµάτων κ.τ.λ. Να χρησιμοποιείται ετικέτα προσδιορισµού της πλακέτας. 25

26 Προτινόμενες ελάχιστες αποστάσεις 10 mils µεταξύ των traces. Χρησιµοποιήστε νησίδες (πίστες-pads) τουλάχιστον 60 mils για όλα τα εξαρτήµατα. (1 mil=0.001 inch) Αποφυγή σχεδιασμού πλακέτας µε µικρές διαστάσεις. Όσο µεγαλύτερη η πλακέτα τόσο λιγότερα προβλήµατα θα εμφανιστούν όταν θα συγκολλήσετε τα εξαρτήµατα. (Το µέγεθος της PCB είναι ανάλογο µε το συνολικό κόστος. Οι µέγιστες διαστάσεις να µην υπερβαίνουν τις 9 x 12 ( = ίντσα=2.54 cm)). Για την διασύνδεση των εξαρτηµάτων χρησιµοποιούμε ιδανικά αγώγιµες διαδροµές (tracks ή traces) µε πλάτος µεγαλύτερο από 12 mils. Το µέγεθος της τρύπας για TH ή της νησίδας για SMT εξαρτήµατα θα εξαρτάται από τις διαστάσεις του εξαρτήµατος. Για να πετύχουμε το ελάχιστο κόστος της πλακέτας προτίνεται να χρησιµοποιούμε τρύπες ενός µεγέθους και αγώγιµες διαδροµές ενός πλάτους. Πάντα να χρησιµοποιείτε µια γραµµή για τον καθορισμό της περιοχής «εκτός πλακέτας». Αυτή η γραµµή πρέπει να περικλείει όλη την πλακέτα και να καθορίζει τις τελικές διατάσεις της. Πηγή κανόνων σχεδίασης: d/2/shmeiwseis/pcb_fuse_translation_3.pdf 26

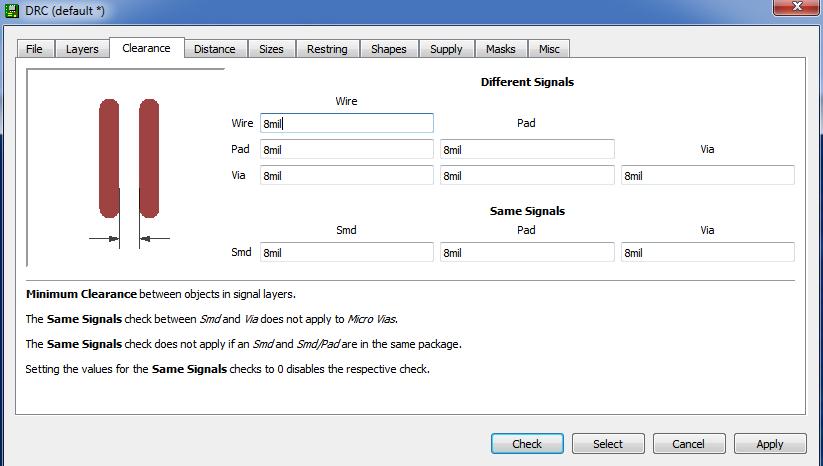

27 Παρακάτω παραθέτουμε κάποιες φωτογραφίες μέσα από τις οποίες βλέπουμε τους τρόπους για να συμορφωθούμε με τους γενικούς κανόνες σχεδίασης,που προαναφέραμε,ανάλογα και με τις απαιτήσεις του μηχανήματος σε κάθε περίπτωση : Εικόνα 3.1 :Καταγραφή από το μενού DRC όπου ρυθμίζουμε το πάχος του χαλκού του κάθε επιπέδου της πλακέτας. Εικόνα 3.2 :Ελάχιστες αποστάσεις μεταξύ των αγωγών πάνω στα στρώματα.πολύ κρίσιμος παράγοντας που έρχεται σε απευθείας συνάρτηση με τον εξοπλισμό παραγωγής. 27

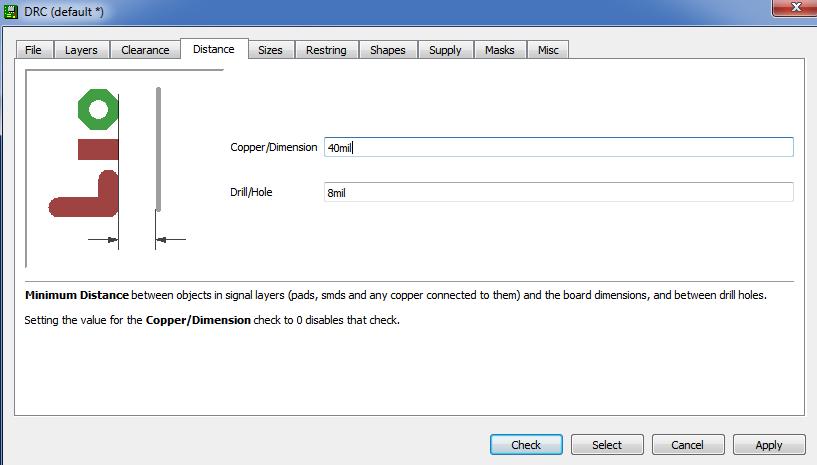

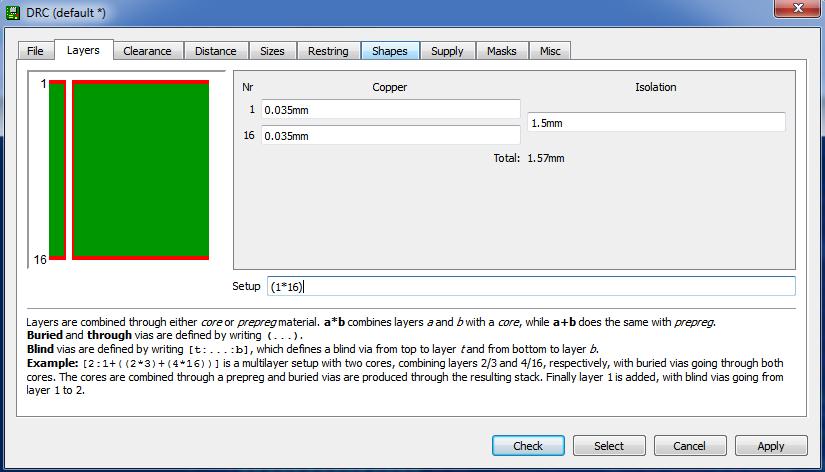

28 Εικόνα 3.3:Ρύθμιση διαστάσεων μεταξύ αγωγών και πραγματικών αντικειμένων. Εικόνα 3.4: Ρύθμιση μεγέθους αγωγών-σημάτων. 28

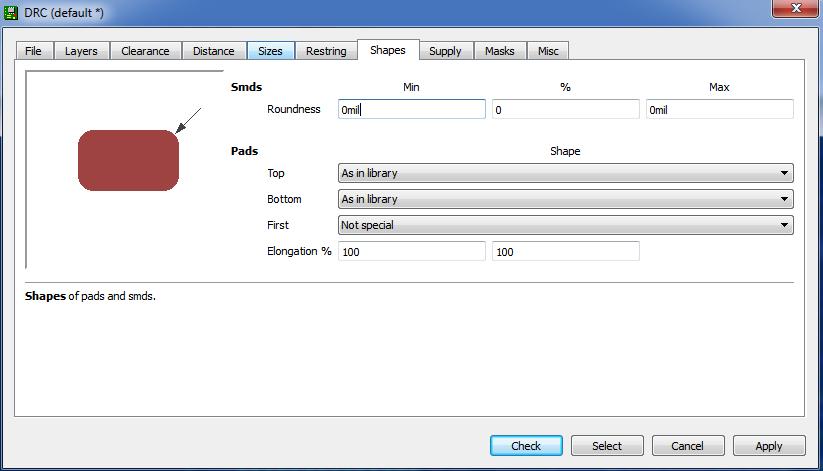

29 Εικόνα 3.5:Ρύθμιση ελάχιστης και μέγιστης διαμέτρου του pad συγκόλλησης. Εικόνα 3.6: Ρύθμιση σχήματος pads και smds. 29

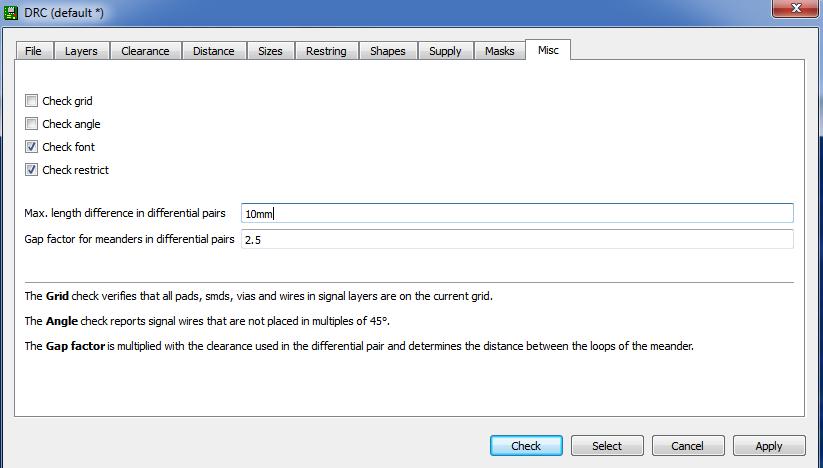

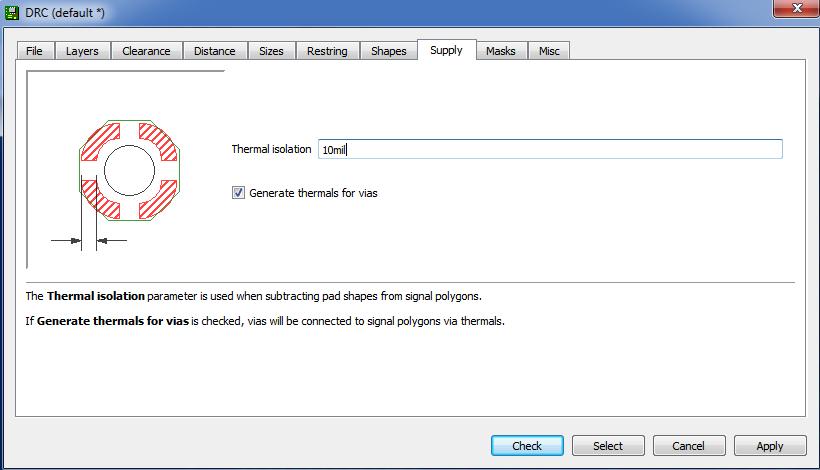

30 Εικόνα 3.7:Ρύθμιση πάχους για το thermal isolation όταν χρησιμοποιούμε πολύ μεγάλες νησίδες γειώσεως ιδιαίτερα απαραίτητο κατά την διαδικασία συγκόλλησης. Εικόνα 3.8: Ρύθμιση των τιμών της μάσκας των εξαρτημάτων. 30

31 Εικόνα 3.9: Ρύθμιση του μεγέθους πλέγματος για την τοποθέτηση των εξαρτημάτων. Εικόνα 3.10: Επιλογή ενεργών επιπέδων. 31

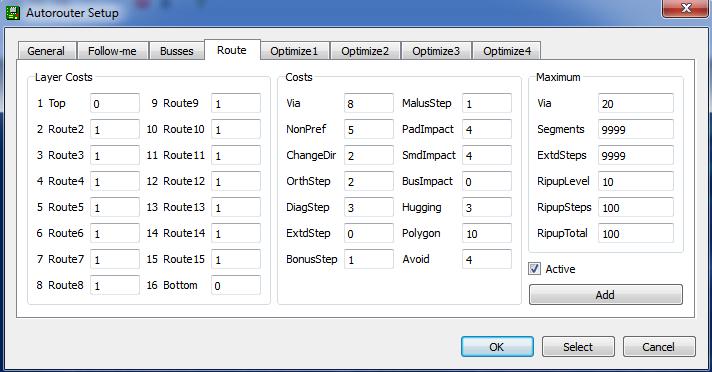

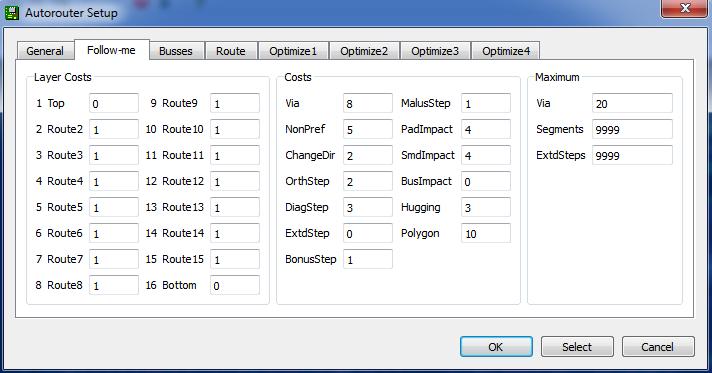

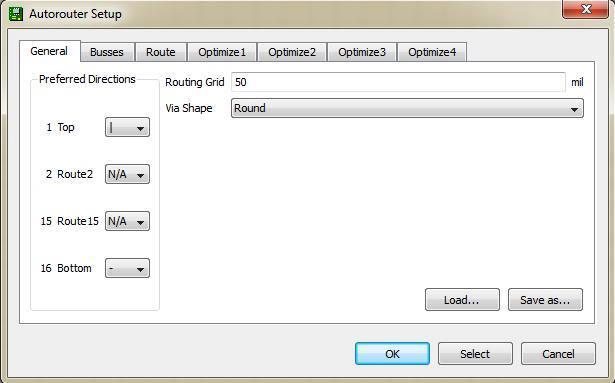

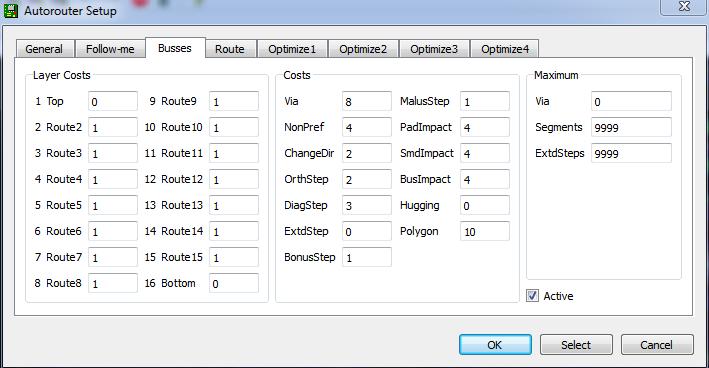

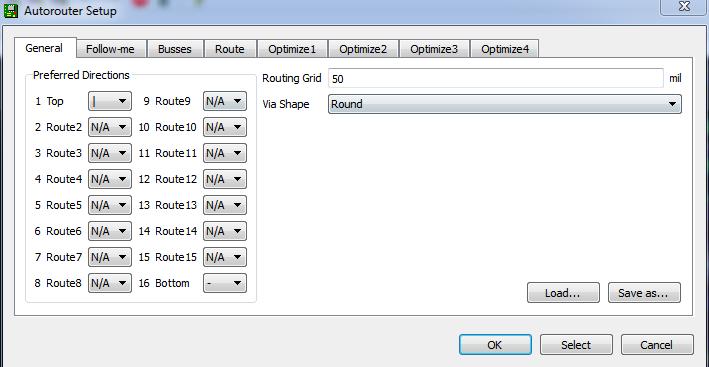

32 Εικόνα 3.11: Επιλογές Autoroute. Εικόνα 3.11: Επιλογές Autoroute. 32

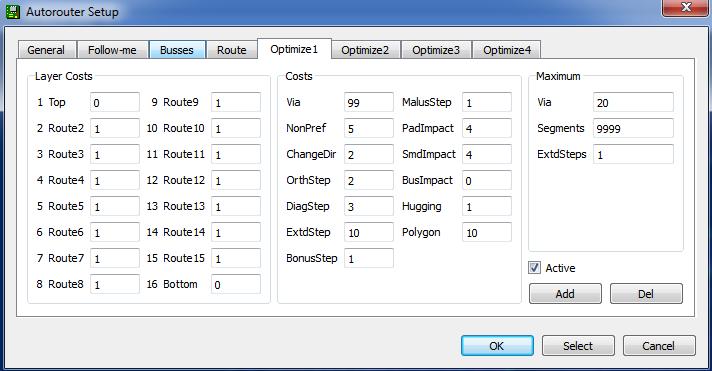

33 Εικόνα 3.11: Επιλογές Autoroute. Εικόνα 3.11: Επιλογές Autoroute. 33

34 3.1 ΠΙΝΑΚΑΣ ΑΝΑΛΟΓΙΑΣ ΡΕΥΜΑΤΟΣ ΜΕ ΠΑΧΟΣ ΑΓΩΓΩΝ AMPERE ΠΑΧΟΣ ΑΓΩΓΩΝ(mm) 3.2 ΠΙΝΑΚΑΣ ΑΝΑΛΟΓΙΑΣ VOLTAGE ΜΕ BOARD VOLTAGE BOARD (mm) > mm/V 34

35 ΚΕΦΑΛΑΙΟ 4 ΤΥΠΩΜΕΝΕΣ ΠΛΑΚΕΤΕΣ (PCB) 4.1 Ορισμός Μία πλακέτα τυπωµένου κυκλώµατος (Printed Circuit Board PCB ή Printed Wiring Board PWB ή Perforated Circuit Board) στην πιο απλή της μορφή είναι μία λεπτή πλακέτα από μονωτικό υλικό που περιλαμβάνει τα εξαρτήματα του κυκλώματος και τους αγωγούς για την σύνδεση τους. Οι ακροδέκτες των εξαρτηµάτων είναι συνδεδεμένοι με τις νησίδες ή πίστες, οι οποίες είναι τµήµατα της διαδροµής των αγωγών µε αρκετό χώρο ώστε να πραγματοποιηθεί η κόλληση µεταξύ του εξαρτήµατος και του αγωγού. Για να επιτυγχάνεται η στήριξη των εξαρτημάτων με τον καλύτερο δυνατό τρόπο υπάρχουν δύο επιλογές, είτε να έχουν τρύπες και να διαπερνούν την πλακέτα (through-hole) ή το εξάρτηµα να τοποθετείται και να γίνεται απευθείας η κόλλησή του στην πίστα (surface-mount). 4.2 Ταξινόµηση PCB Οι συνεχείς βελτιώσεις στην τεχνολογία κατασκευής PCB μας οδηγούν στο να υπάρχει µια ποικιλία στους τύπους PCB ανάλογα με την συμβατότητα µε τα νέα σχέδια των ηλεκτρονικών εξαρτηµάτων. Οι διαφορετικές τεχνολογίες PCB έχουν σαν αποτέλεσμα να παρουσιάζονται αρκετές επικαλύψεις μεταξύ τους και κάνουν τον διαχωρισμό τους αρκετά δύσκολο. Με την λίστα που ακολουθεί προσπαθoύµε να τοποθετήσουµε όλους τους τύπους PCB στις τρεις κύριες κατηγορίες παρακάτω: -Τυπωµένη πλακέτα µονής ή απλής όψης (single-sided PCB) -Τυπωµένη πλακέτα διπλής όψης (Double-sided PCB) -Τυπωµένη πλακέτα πολλαπλών στρωµάτων (Multi-layer PCB) 35

36 Τυπωµένη πλακέτα µονής όψης (single-sided PCB) Σε µία πλακέτα µονής όψης στις περισσότερες περιπτώσεις όλες οι αγώγιµες διαδροµές τοποθετούνται στην μια πλευρά ενώ τα εξαρτήµατα στην άλλη. Υπάτρχει όμως και η πιθανότητα τα ηλεκτρονικά εξαρτήµατα να βρίσκονται στην ίδια πλευρά µε τις διαδροµές ή και στις δύο πλευρές ανάλογα µε την πολυπλοκότητα του σχεδίου. Σχήμα 1:Τυπωµένη πλακέτα µονής όψης (single-sided PCB) Πηγή: load/2/shmeiwseis/pcb_fuse_translation_3.pdf Τυπωµένη πλακέτα διπλής όψης (double-sided PCB) Οι πλακέτες PCB της κατηγορίας αυτής χρησιµοποιούν αγώγιµες διαδροµές και στις δύο πλευρές της πλακέτας. Όπως και στην προηγούμενη κατηγορία τα εξαρτήµατα µπορούν να τοποθετηθούν σε όποια πλευρά επιθυμούμε ή και στις δύο. Ο συνδυασμός αυτός έχει ως αποτέλεσμα να εξασφαλίζουμε µεγαλύτερη πυκνότητα εξαρτηµάτων σχετικά µε τα PCB µονής όψης. Οι συνδέσεις µεταξύ των διαδροµών των αγωγών στα δύο επίπεδα της πλακέτας επιτυγχάνεται µε τις εξής διαφορετικές µεθόδους όπως, ακίδες µεταξύ των επιπέδων, καλώδια, τους ακροδέκτες των εξαρτηµάτων και επιµεταλλωµένες τρύπες. Η τελευταία µέθοδος είναι και η πιο συνηθισμένη στις μέρες μας και η 36

37 υλοποίησή της γίνεται με την επικάλυψη του τοιχώµατος της οπής µε αγώγιµο υλικό. Οι επιµεταλλωµένες τρύπες οι οποίες χρησιµοποιούνται μόνο για την διασύνδεση αγώγιµων διαδροµών µεταξύ των δύο αντίθετων επιπέδων της πλακέτας είναι γνωστές σαν «περάσµατα» (vias). Σχήμα 2:Τυπωµένη πλακέτα διπλής όψης (double-sided PCB) Πηγή: /2/shmeiwseis/pcb_fuse_translation_3.pdf Τυπωµένη πλακέτα κυκλωµάτων πολλαπλών επιπέδων (Multi-layer PCB) Όπως φαίνεται και από την ονοµασία οι πλακέτες αυτές έχουν πολλά επίπεδα µε αγώγιµες διαδροµές, δύο από τις οποίες βρίσκονται στις επιφάνειες της πλακέτας. Τα άλλα επίπεδα βρίσκονται μεταξύ των δύο εξωτερικών επιπέδων και η κατασκευή τους επιτυγχάνεται µε ένα αριθµό αγώγιµων διαδροµών που συνδυάζονται µε µονωτικά επίπεδα. Οι συνδέσεις αυτών των αγώγιµων διαδροµών υλοποιείται µε «περάσµατα» µεταξύ των επιπέδων through via είτε µε κρυφές διαδρομές «buried via». Η διαφορά τους είναι ότι ένα πέρασµα µεταξύ των επιπέδων απλά διαπερνά την πλακέτα ενώ ένα κρυφό πέρασµα συνδέει εσωτερικές αγώγιµες διαδροµές. 37

38 Σχήμα 3:Τυπωµένη πλακέτα κυκλωµάτων πολλαπλών επιπέδων (Multi-layer PCB) Πηγή: hmeiwseis/pcb_fuse_translation_3.pdf 4.3 Παραλλαγές σχεδίασης PCBs Οι παραλλαγές στην σχεδίαση των PCBs που ακολουθούν σύµφωνα µε τα παραπάνω είναι οι ακόλουθες: -Κυκλώµατα µε οπές µεταξύ των επιπέδων (Through-hole circuits) -Κυκλώµατα µε εξαρτήµατα επιφανειακής στήριξης (Surface mounted circuits) Κυκλώµατα µε οπές µεταξύ των επιπέδων (Through-hole circuits) Τα εξαρτήµατα αυτού του τύπου έχουν ακροδέκτες οι οποίοι τοποθετούνται σε οπές στο PCB, γι αυτό και χρησιµοποιείται ο όρος τεχνολογία οπών µεταξύ των επιπέδων. Η αγωγιµότητα εξασφαλίζεται µε την κόλληση των ακροδεκτών στα δύο επίπεδα της πλακέτας. 38

39 Σχήμα 4:Through-hole Technology Τεχνολογία επιφανειακής στήριξης (Surface Mount Technology-SMT) Η τεχνολογία επιφανειακής στήριξης είναι στην ουσία µια τυπωµένη πλακέτα κυκλωµάτων που πάνω της στηρίζονται τα εξαρτήματα όπως στην TH µε την διαφορά ότι σ αυτή την τεχνολογία οι ακροδέκτες δεν διαπερνούν την πλακέτα αφού στα εξαρτήµατα αυτού του τύπου δεν υπάρχουν ακροδέκτες µε ακίδες. Τα εξαρτήµατα τοποθετούνται έτσι ώστε οι ακροδέκτες να κολλούνται στις αντίστοιχες αγώγιµες νησίδες. Σχήμα 5:Surface Mount Technology Πηγή: hmeiwseis/pcb_fuse_translation_3.pdf 39

40 40

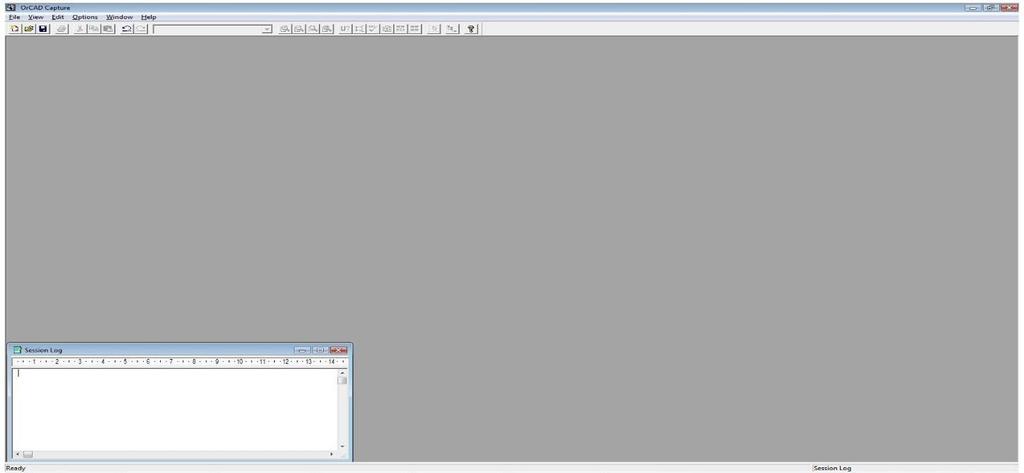

41 ΚΕΦΑΛΑΙΟ 5 Γνωριμία με OrCad PSpice Τι είναι το ORCAD-PSPICE lite edition και γιατί χρησιμοποιείται ευρέως Το Orcad-PSpice είναι ένα ευρέως διαδεδομένο και διεθνώς αποδεκτό πρόγραμμα, το οποίο χρησιμοποιείται για την Προσομοίωση της συμπεριφοράς των κυκλωμάτων σε επίπεδο μοντέλων. Με τον τρόπο αυτό επιτυγχάνεται η ανάλυση πολύπλοκων κυκλωμάτων σε πολύ σύντομο χρονικό διάστημα, οδηγώντας σε αποτελέσματα πολύ ακριβή, πάντα μέσα στα πλαίσια των προσεγγίσεων. Από τη στιγμή που ο σχεδιασμός ενός κυκλώματος έχει γίνει σε πρώτη προσπάθεια με κλασσικές διαδικασίες, η επαλήθευση της λειτουργίας του κυκλώματος, μπορεί να γίνει με τη χρήση ηλεκτρονικού υπολογιστή, μέσω του προγράμματος ανάλυσης PSpice. Επαναληπτικές τροποποιήσεις και αναλύσεις του κυκλώματος μπορεί να οδηγήσουν γρήγορα και εύκολα στον τελικό σχεδιασμό. Έτσι πραγματοποιείται ο σχεδιασμός κυκλωμάτων, μέσω προγραμμάτων ανάλυσης. Η εξοικείωση με τα προγράμματα ανάλυσης κυκλωμάτων, συμπεριλαμβανομένου και του προγράμματος PSpice, δημιουργεί την αυτοπεποίθηση για τη μελέτη πολύπλοκων κυκλωμάτων και συστημάτων. Ταυτόχρονα παρέχει τη βεβαιότητα ότι, τα αποτελέσματα Προσομοίωσης των κυκλωμάτων θα βρίσκονται κοντά στα προσδοκώμενα αποτελέσματα στην πράξη. Ένας επιπλέον λόγος που συνηγορεί στο σχεδιασμό κυκλωμάτων με τη χρήση προγραμμάτων ανάλυσης είναι, ότι ο σχεδιασμός στον πάγκο δεν παρέχει στο χρήστη τα διαθέσιμα στοιχεία ως διακριτά, με αποτέλεσμα στη σημερινή εποχή να είναι αδιανόητο να προχωρήσει κανείς στο σχεδιασμό ηλεκτρονικών κυκλωμάτων χωρίς τη χρήση υπολογιστών. 41

42 Έτσι λοιπόν το Orcad PSpice Lite Edition, αλλά και κάθε έκδοση του προγράμματος Spice, έχει ως σκοπό την Προσομοίωση κυκλωμάτων για μη γραμμικές dc, μη γραμμικές transient και γραμμικές ac αναλύσεις. Τα κυκλώματα μπορεί να περιλαμβάνουν αντιστάσεις, πυκνωτές, πηνία, αμοιβαίους επαγωγείς, ανεξάρτητες και εξαρτημένες πηγές ρεύματος και τάσεως, όπως επίσης και ημιαγωγά στοιχεία, λόγου χάρη διόδους και τρανζίστορ. Περιβάλλον Εργασίας (Graphical User Interface) Κατόπιν της εκκίνησης του προγράμματος (Capture.exe) εισερχόμαστε στο περιβάλλον αυτού. Για την ακρίβεια πρόκειται για ένα περιβάλλον εισαγωγής στο οποίο δεν είναι άμεσα δυνατή οποιαδήποτε ενέργεια λειτουργία έχει σχέση με την Προσομοίωση κυκλωμάτων. Σε αυτό το στάδιο είναι εφικτή μόνο η διεξαγωγή ρυθμίσεων που αφορούν το περιβάλλον εργασίας (ρυθμίσεις διαστάσεων της 42

43 σελίδας σχεδίασης, χρωματικών επιλογών, γραμματοσειρών, επιλογών εστίασης, κτλ.), η εκκίνηση νέων ή η το άνοιγμα παλαιών εργασιών (projects), η εκτύπωση (και οι ρυθμίσεις αυτής) φύλλων εργασιών κτλ. Αυτό αποδίδεται στην εικόνα που ακολουθεί: Τα στοιχεία που χαρακτηρίζουν το εισαγωγικό περιβάλλον του προγράμματος όπως φαίνεται και από την παραπάνω εικόνα είναι ένα menu επιλογών, κάποια button συντόμευσης (γραμμή εργαλείων - toolbar), τη γραμμή κατάστασης (status bar), και ένα επιπλέον πλαίσιο διαλόγου (Session Log), το οποίο και αποτελεί το τρέχον ημερολόγιο του προγράμματος. Menu Επιλογών Από το menu επιλογών διεξάγονται όλες οι λειτουργίες και οι ρυθμίσεις του προγράμματος είτε αυτές σχετίζονται είτε με την διαχείριση και την προσπέλαση των αρχείων ενός project, είτε με τον καθορισμό κάποιων χαρακτηριστικών του προγράμματος, είτε τέλος, με τις διάφορες διαδικασίες Προσομοίωσης και προβολής των αποτελεσμάτων. Αποτελεί δηλαδή τον κύριο και βασικό τρόπο χειρισμού του προγράμματος από το χρήστη. Συγκεκριμένα, κατά την εκκίνηση του προγράμματος, παρατηρούμε την ύπαρξη των πεδίων: File, View, Edit, Options, Window και Help. Υπάρχουν και άλλα πεδία τα οποία δεν εμφανίζονται στην παρούσα φάση. Αυτά κυρίως περιέχουν τις επιλογές σχεδίασης και Προσομοίωσης οι οποίες αποκτούν ενδιαφέρον στη συνέχεια. Τα κυριότερα από αυτά τα πεδία περιγράφονται παρακάτω: 43

44 File Το πεδίο αυτό σχετίζεται με μια σειρά υπό-επιλογών που αφορούν τη διαχείριση και την προσπέλαση των αρχείων Προσομοίωσης Με την υπόεπιλογή Import είναι δυνατή η εισαγωγή δεδομένων για Προσομοίωση υπό μορφή σχηματικού διαγράμματος από συμβατά προγράμματα. Απαραίτητη προϋπόθεση είναι η ύπαρξη κατάλληλου output file από το έτερο πρόγραμμα. Edit Σε αυτό το πεδίο, γενικά, είναι δυνατή η επεξεργασία των διαφόρων τμημάτων και προ-επιλεγμένων αντικειμένων του project. Πρέπει επίσης να επισημανθεί το γεγονός ότι μέσω της επιλογής PSpice Stimulus καθίσταται δυνατή η ρύθμιση των ιδιοτήτων των AC Stimulus πηγών κατά τη διαδικασία δημιουργίας σχηματικού διαγράμματος στο αντίστοιχο παράθυρο (Schematic Editor). View Σε αυτό το πεδίο διεξάγονται οι ρυθμίσεις προβολής του περιβάλλοντος εργασίας. Κατά την εκκίνηση του προγράμματος είναι δυνατή μόνο η ρύθμιση εμφάνισης/απόκρυψης της γραμμής εργαλείων (toolbar). Από το πεδίο αυτό επίσης, παρέχονται επιλογές για την προβολή των διαφόρων αποτελεσμάτων Προσομοίωσης καθώς και των output files. Options Το πεδίο αυτό αφορά τις διάφορες ρυθμίσεις και επιλογές που σχετίζονται είτε με το περιβάλλον εργασίας, είτε με κάποιο προ-επιλεγμένο αντικείμενο. 44

45 Window Το πεδίο αυτό περιέχει ρυθμίσεις που κατά κανόνα αφορούν την προβολή των διαφόρων παραθύρων του προγράμματος. Μια ολοκληρωμένη διαδικασία Προσομοίωσης περιλαμβάνει πολλά στάδια εργασίας και επεξεργασίας αποτελεσμάτων. Ξεκινώντας από τη δημιουργία του σχηματικού διαγράμματος και τη δημιουργία αρχείου Bias Point, μέχρι την AC Transient και Sweep Ανάλυση. Tools Σε αυτό το πεδίο περιέχονται χρήσιμες λειτουργίες του συστήματος. Με την επιλογή Bill of Materials δημιουργείται αυτόματα από το πρόγραμμα η λίστα των υλικών που απαιτούνται για την υλοποίηση της σχεδίασης. Με την επιλογή Create Netlist δημιουργείται το κατάλληλο αρχείο διασύνδεσης των πληροφοριών του σχηματικού διαγράμματος (Capture) με το συμβατό πακέτο σχεδίασης τυπωμένων κυκλωμάτων (OrCAD Layout) ή άλλα συμβατά πακέτα δημιουργίας PCB, ενώ με την επιλογή Design Rules Check ελέγχεται η ορθότητα της σχεδίασης. Pspice Στο παρών πεδίο διεξάγονται οι ρυθμίσεις, η εκτέλεση και η προβολή των αποτελεσμάτων μιας Προσομοίωσης. Επίσης με την επιλογή Create Netlist δημιουργείται το κατάλληλο αρχείο διασύνδεσης των πληροφοριών του σχηματικού διαγράμματος (Capture) με το συμβατό πακέτο σχεδίασης τυπωμένων κυκλωμάτων (OrCAD Layout) ενώ με την επιλογή View Netlist είναι δυνατή η προβολή του αρχείου αυτού. 45

46 Place Το πεδίο αυτό εμφανίζεται μόνο στο σχηματικό συντάκτη (Schematic Editor) και περιέχει τις επιλογές των στοιχείων για τη δημιουργία του σχηματικού διαγράμματος. Μέσω αυτών καθίσταται δυνατή η τοποθέτηση των διαφόρων εξαρτημάτων - στοιχείων και η καλωδίωση τους στο σχηματικό διάγραμμα. Simulation Το πεδίο αυτό εμφανίζεται μόνο στα παράθυρα απεικόνισης των αποτελεσμάτων Προσομοίωσης. Από εδώ είναι εφικτές οι βασικές επιλογές και λειτουργίες της Προσομοίωσης. Μέσω κατάλληλων ρυθμίσεων είναι δυνατή η επιλογή του τύπου της Προσομοίωσης, η επιλογή του χρονικού διαστήματος καθώς και λειτουργίες ελέγχου όπως η εκτέλεση, η παύση και η διακοπή αυτής. Trace Το πεδίο αυτό εμφανίζεται μόνο στα παράθυρα απεικόνισης των αποτελεσμάτων Προσομοίωσης. Από εδώ καθίσταται δυνατή η επιλογή των διαφόρων προς απεικόνιση μεγεθών - στοιχείων (τάσεις, ρεύματα) όπως και η ενεργοποίηση cursor για την εύκολη και ακριβή προβολή των τιμών στα διάφορα σημεία των κυματομορφών. Επίσης παρέχεται η δυνατότητα προβολής - μετασχηματισμού των αποτελεσμάτων από το πεδίο του χρόνου στο πεδίο της συχνότητας (Fourier) και αντίστροφα. 46

47 Plot Το πεδίο αυτό ενεργοποιείται μόνο στα παράθυρα απεικόνισης των αποτελεσμάτων Προσομοίωσης(OrCAD PSpice A/D). Μέσω των επιλογών του είναι δυνατή η κατ επιλογή γραφική απεικόνιση παραστάσεων με επιλεγμένες εξαρτημένες και ανεξάρτητες μεταβλητές (y=f(x)). Με άλλα λόγια είναι εφικτή η επιλογή των μεγεθών στους άξονες Χ και Y. Αυτό είναι ιδιαίτερα σημαντικό για περιπτώσεις όπου απαιτείται η απεικόνιση του σήματος εξόδου συναρτήσει του σήματος εισόδου όπως συμβαίνει για τις περιπτώσεις ελέγχου της γραμμικότητας των κυκλωμάτων. Επίσης, από την επιλογή αυτή είναι δυνατή η ρύθμιση της κλίμακας των αξόνων όπως και η προσθήκη ετικετών, γραμμών και γραφικών σχεδίων επί της γραφικής απεικόνισης των αποτελεσμάτων. Help Το πεδίο αυτό αφορά τη χρήση βοήθειας σχετικά με τη λειτουργία και τις πιθανές παραμέτρους του προγράμματος. Η επιλογή αυτή αποτελεί ένα πολύ σημαντικό στοιχείο, καθώς απευθύνεται σε όλους τους χρήστες (αρχάριους και μη) ανάλογα με το είδος και τη φυσιολογία του προβλήματος που συνάντησαν. Γραμμή Εργαλείων (toolbar) Η γραμμή Εργαλείων (Toolbar) στην ουσία απαρτίζεται από button που αποτελούν τις συντομεύσεις των πιο κοινών λειτουργιών του προγράμματος. Ο σκοπός της γραμμής εργαλείων (Toolbar) είναι να διευκολύνει και μόνο το χρήστη καθώς κάθε πιθανή λειτουργία που περιέχεται στη γραμμή εργαλείων. 47

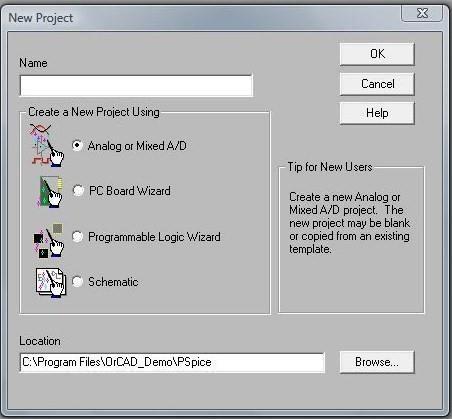

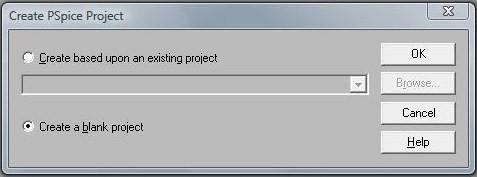

48 Δημιουργία Εργασίας-Project Σχήμα 6: Παράθυρο εισαγωγής ονόματος της εργασίας καθώς και του χώρου αποθήκευσης αυτής ζητείται στο χρήστη να δώσει ένα όνομα στο σχηματικό καθώς και το μονοπάτι αποθήκευσης. 48

49 Προκειμένου να γίνει χρήση του προγράμματος (και των δυνατοτήτων που αυτό παρέχει) για την Προσομοίωση κάποιου ηλεκτρικού ή ηλεκτρονικού κυκλώματος απαιτείται η δημιουργία ενός νέου project στο πρόγραμμα. Ως project ουσιαστικά ορίζεται το σύνολο των αρχείων που φέρουν το ίδιο όνομα (το όνομα που έχει προσδώσει ο χρήστης στο project) και περιέχουν τις διάφορες σχεδιαστικές πληροφορίες του συγκεκριμένου ηλεκτρικού ηλεκτρονικού κυκλώματος ή ακόμα και τα αποτελέσματα Προσομοίωσης αν αυτή έχει ήδη πραγματοποιηθεί. Δηλαδή, τα αρχεία του σχηματικού διαγράμματος, τα αρχεία Προσομοίωσης κτλ. ενός κυκλώματος απαρτίζουν ένα project. Το πλήθος των αρχείων αυτών δεν είναι συγκεκριμένο αλλά μπορεί να μεταβάλλεται από project σε project ανάλογα με το μέγεθος (αριθμό) και το είδος των αναλύσεων Προσομοιώσεων που έχουν διεξαχθεί. Για την δημιουργία ενός νέου project στο πρόγραμμα (PSpice Student Version) επιλέγουμε διαδοχικά: File New Project Στη συνέχεια εμφανίζεται ένα πλαίσιο διαλόγου (New Project). Σε αυτό είναι ορατή η δυνατότητα δημιουργίας project μέσω των επιλογών: Analog or Mixed A/D, PC Board Wizard, Programmable Logic Wizard και Schematic. Κάθε επιλογή αποσκοπεί σε συγκεκριμένη χρήση των δυνατοτήτων του προγράμματος ανάλογα με τις εκάστοτε απαιτήσεις. Έτσι έχουμε: Analog or Mixed A/D 49

50 Η επιλογή αυτή αποσκοπεί σε χρήση του παραγόμενου σχηματικού διαγράμματος για Προσομοίωση αναλογικών ή υβριδικών (ψηφιακών και αναλογικών) ηλεκτρονικών διατάξεων. Για το σκοπό αυτό, εκτός από τα στοιχεία των σχηματικών σχεδίων των βιβλιοθηκών του προγράμματος (OrCAD PSpice), γίνονται διαθέσιμα και δεδομένα που αφορούν την ηλεκτρική συμπεριφορά των εξαρτημάτων. PC Board Wizard Με την επιλογή αυτή παρέχεται η δυνατότητα περαιτέρω αξιοποίησης του σχηματικού διαγράμματος για την δημιουργία μακετών τυπωμένων κυκλωμάτων (PCB - Printed Circuit Board). Αυτό ωστόσο είναι εφικτό μόνο με τη χρήση ενός κατάλληλου συμβατού προγράμματος, του OrCAD Layout. Οι πληροφορίες διασύνδεσης των εξαρτημάτων μεταφέρονται από το σχηματικό διάγραμμα (Capture) στο πρόγραμμα OrCAD Layout με τη βοήθεια ενός ειδικού αρχείου (netlist), όπου σε συνδυασμό με τα footprints των διαφόρων εξαρτημάτων χρησιμοποιούνται για να αποδώσουν τη μακέτα του τυπωμένου κυκλώματος (PCB). Programmable Logic Wizard Με την επιλογή αυτή παρέχεται η δυνατότητα σχεδίασης και υλοποίησης διατάξεων που περιέχουν προγραμματιζόμενες λογικές διατάξεις (CPLD, FPGA). Αυτό όμως, προϋποθέτει και την συμπληρωματική χρήση ενός κατάλληλου συμβατού προγράμματος, του OrCAD Express. 50

51 Schematic Με την ενεργοποίηση της επιλογής αυτής καθίσταται δυνατή η δημιουργία μόνο σχηματικών διαγραμμάτων των κυκλωμάτων χωρίς καμία μετέπειτα δυνατότητα επεξεργασίας. Αυτό συμβαίνει γιατί έτσι γίνονται διαθέσιμα (φορτώνονται) στο πρόγραμμα μόνο τα δεδομένα των βιβλιοθηκών που σχετίζονται με τα σχηματικά σύμβολα των στοιχείων και όχι αυτά που περιέχουν την ηλεκτρική συμπεριφορά των χρησιμοποιούμενων εξαρτημάτων. Κατά τη δημιουργία ενός νέου project (στο πλαίσιο διαλόγου new project ), εκτός από το πεδίο που αφορά τις σχεδιαστικές επιλογές, εμφανίζονται και άλλα πεδία που αφορούν την καταχώρηση και αποθήκευση των δημιουργούμενων αρχείων. Έτσι, στο πεδίο name δίνουμε το όνομα του Project, ενώ στο πεδίο Location με τη βοήθεια του File Manager (πλήκτρο Browse) δίνουμε τον προορισμό path του φακέλου στον οποίο θα περιέχονται τα διάφορα αρχεία του εν λόγω project. Κάνοντας κλικ στην επιλογή Analog or Mixed A/D και εν συνεχεία πατώντας ΟΚ εμφανίζεται το παράθυρο του σχήματος 7, όπου εκεί επιλέγοντας την ένδειξη Create a blank project παρουσιάζεται το κεντρικό παράθυρο του Capture Cis (Σχήμα 8). Βέβαια το κεντρικό παράθυρο δύναται να παρουσιαστεί με απευθείας κλικάρισμα στην επιλογή Schematic του σχήματος 1. Όταν όμως πρόκειται το σχεδιαζόμενο κύκλωμα να χρησιμοποιηθεί για Προσομοίωση τότε επιλέγεται απαραιτήτως η πρώτη διαδικασία. Σε αυτό το σημείο πρέπει να τονίσουμε το γεγονός ότι δεν είναι δυνατή οποιαδήποτε μετέπειτα αλλαγή του προορισμού αποθήκευσης και ότι κάθε εκ νέου μεταβολή των στοιχείων - δεδομένων των αρχείων του project (ή ακόμα και η προσθήκη νέων αρχείων ως αποτελέσματα περαιτέρω επεξεργασίας) θα γίνονται σε αυτόν τον προορισμό (path). (Η μόνη δυνατότητα μεταβολής του προορισμού αποθήκευσης ενός project είναι η 51

52 μεταφορά του συνόλου των αρχείων του σε άλλο προορισμό φάκελο μέσα από το λειτουργικό σύστημα και εφ όσον κανένα αρχείο του project αυτού δεν χρησιμοποιείται τη δεδομένη χρονική στιγμή από τον Η/Υ.) Σχήμα 7: Create PSpice Project Σχήμα 8: Κεντρικό παράθυρο του σχηματικού. 52

53 Δεξιά της οθόνης υπάρχει μία μπάρα όπου βρίσκονται όλες σχεδόν οι λειτουργίες του σχηματικού. H μπάρα αυτή αποτελείται από συγκεκριμένα πλήκτρα, τα οποία φαίνονται καλύτερα στο σχήμα 9. Το πρώτο πλήκτρο είναι ένα βελάκι, το οποίο πρέπει να είναι πατημένο όταν ο χρήστης δουλεύει στον κεντρικό χώρο του σχηματικού. Όταν αυτός θελήσει να εισάγει στοιχείο τουκυκλώματος πατάει το δεύτερο κουμπί. Τότε στο κέντρο της οθόνης εμφανίζεται ένα τετράγωνο όπως αυτό του σχήματος 5. Το τρίτο κατά σειράπλήκτρο είναι για την καλωδίωση. Όταν είναι πατημένο μπορεί ο χρήστης να ενώσει με καλώδιο τα στοιχειά που ήδη έχει τοποθετήσει στο χώρο του σχηματικού. Με τα πλήκτρα PWR και GND γίνεται η δήλωση της ύπαρξης τροφοδοσίας και γείωσης. Τα έξι τελευταία πλήκτρα της δεξιάς αυτής μπάρας χρησιμοποιούνται για τη σχεδίαση σχημάτων και την εισαγωγή τίτλου (τελευταίο κουμπί). Σχήμα 9: Δεξιά μπάρα του κεντρικού παραθύρου του Capture Cis. 53

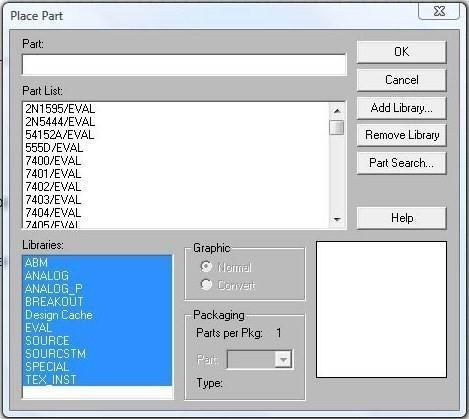

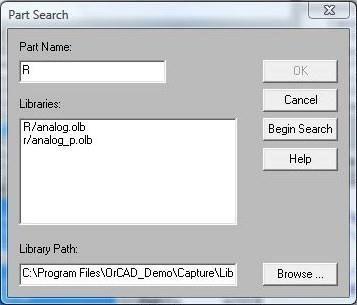

54 Επιλογή και εισαγωγή στοιχείου του κυκλώματος Όπως αναφέρθηκε και πιο πάνω με την επιλογή του δεύτερου πλήκτρου της δεξιάς μπάρας, εμφανίζεται στην οθόνη το παράθυρο του σχήματος 10. Σχήμα 10: Εύρεση στοιχείου. Στο χώρο αυτό εμφανίζονται τρία μικρότερα τετράγωνα. Στο κάτω αριστερά είναι η λίστα με τις υπάρχουσες βιβλιοθήκες. Με το πρώτο άνοιγμα του παραθύρου δεν υπάρχει καμία διαθέσιμη βιβλιοθήκη στο χρήστη, ενώ αυτές εμφανίζονται μέσω της επιλογής Add Library Εμφανίζεται το παράθυρο που απεικονίζεται στην Εικόνα από κάτω. 54

55 Με την ενεργοποίηση της ένδειξης Remove Library δίνεται η δυνατότητα μεταφοράς βιβλιοθηκών από το δεξί τετράγωνο του παραθύρου σε άλλο χώρο του προγράμματος. Στο κεντρικό τετράγωνο υπάρχουν τα στοιχεία που περιέχει η βιβλιοθήκη που επέλεξε ο χρήστης, ενώ στο κάτω δεξιά τετράγωνο εμφανίζεται το αντίστοιχο σχηματικό κάθε στοιχείου. Με την εύρεση του επιθυμητού στοιχείου και επιλέγοντας την ένδειξη OK μεταφέρεται το στοιχείο στο σχηματικό. Με το Part Search μπορεί ο χρήστης αν γνωρίζει τον κωδικό ενός στοιχείου να το αναζητήσει σε όλες τις διαθέσιμες βιβλιοθήκες του προγράμματος. Με το πάτημα του πλήκτρου εμφανίζεται στην οθόνη το παράθυρο του σχήματος 11. Στο πεδίο Part Name ζητείται από το χρήστη να εισάγει το κωδικό όνομα του στοιχείου που αναζητά. Η διαδικασία εύρεσης του στοιχείου ενεργοποιείται με την επιλογή Begin Search. Αν το στοιχείο είναι διαθέσιμο τότε κάτω από την ένδειξη Libraries παρουσιάζεται το όνομα της βιβλιοθήκης που το διαθέτει. Με διπλό δεξί κλικ πάνω στο όνομα της βιβλιοθήκης γίνεται αυτόματα η μεταφορά του στοιχείου στο χώρο του σχηματικού. 55

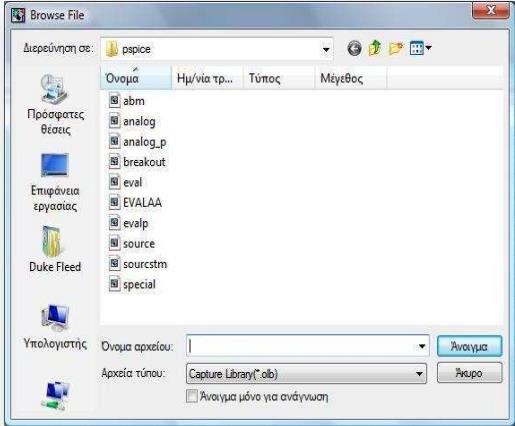

56 Τέλος με την επιλογή Browse, δίδεται η δυνατότητα αναζήτησης σε διαφορετικό χώρο στον υπολογιστή, όπου ενδεχομένως να υπάρχουν αποθηκευμένες βιβλιοθήκες. Σχήμα 11: Αναζήτηση στοιχείου μέσω του κωδικού ονόματός του. Όλα τα εξαρτήματα που διαθέτει το OrCAD Capture είναι, οργανωμένα σε κατηγορίες, τις βιβλιοθήκες. Κάθε βιβλιοθήκη περιέχει εξαρτήματα συγκεκριμένου τύπου, κάθε ένα από τα οποία χαρακτηρίζεται από συγκεκριμένες προδιαγραφές, οι οποίες είναι απαραίτητες για να γίνει η σωστή προσομοίωση του εκάστοτε κυκλώματος. Στοιχεία όπως πυκνωτές και αντιστάσεις εισέρχονται στο σχηματικό με προκαθορισμένες τιμές, π.χ οι αντιστάσεις εισέρχονται με τιμή 1ΚΩ, οι πυκνωτές με τιμή 1n κ.ο.κ. Για να αλλάξει ο χρήστης την τιμή αυτή, κάνει διπλό κλικ πάνω στην αρχική τιμή του στοιχείου, οπότε εμφανίζεται το κάτωθι παράθυρο (σχήμα 12). Κάνοντας κλικ στο βέλος που υπάρχει δεξιά της επιλογής Default, μπορεί ο χρήστης του προγράμματος να αλλάξει το χρώμα 56

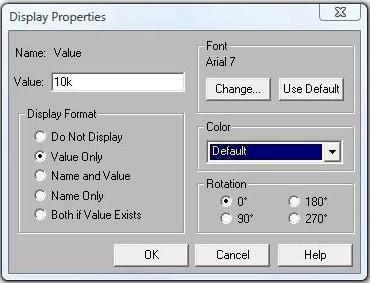

57 της τιμής του στοιχείου. Ενώ με την ένδειξη Change, ο χρήστης ορίζει άλλη γραμματοσειρά και διαφορετικό μέγεθος, στην τιμή του στοιχείου. Πρέπει να αναφερθεί ότι το ίδιο παράθυρο θα εμφανιστεί σε περίπτωση που ο χρήστης επιθυμεί να αλλάξει τον κωδικό του στοιχείου, δηλαδή σε περίπτωση που επιδιώκει μια αντίσταση R1 να την μετονομάσει σε αντίσταση R5. Σχήμα 12: Αλλαγή τιμών εξαρτήματος Ορισμός ανάλυσης Αφού ο χρήστης πραγματοποίησε όλη την διαδικασία του προηγούμενου βήματος, είναι σε θέση τώρα να κάνει Προσομοίωση του κυκλώματος. Αυτό που επιβάλλεται να κάνει σε πρώτη φάση είναι να ορίσει τι είδους Προσομοίωση θέλει να πραγματοποιήσει. Έτσι από το κεντρικό μενού επιλέγει PSpice και εν συνεχεία Edit Simulation Profile και αυτόματα οδηγείται στο παράθυρο του σχήματος

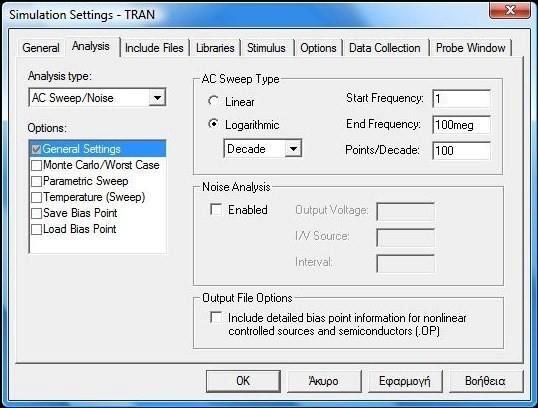

58 Eίναι το παράθυρο που ο χρήστης θα ορίσει τον τύπο της ανάλυσης που επιθυμεί να πραγματοποιηθεί. Το παράθυρο αυτό βέβαια παρέχει και άλλες σημαντικές ρυθμίσεις,. Έτσι μέσω της επιλογής Probe Window-> Last Plot, δύναται ο χρήστης να κρατήσει προηγούμενες γραφικές παραστάσεις. Μετά από αυτή τη μικρή παρέμβαση θα γίνει επεξήγηση των δυνατοτήτων αυτού του παραθύρου γύρω από τους τύπους ανάλυσης που προσφέρει. Έτσι μέσα από την επιλογή Analysis Type προσφέρονται οι εξής επιλογές : Σχήμα 13: Επιλογή τρόπου Προσομοίωσης 58

59 Bias Point όπου υπολογίζει τις τιμές των ρευμάτων, των τάσεων και της ισχύος σε όλους τους κόμβους και τα αποτελέσματα τα αποθηκεύει σε αρχείο. Η διαδικασία αυτή δεν ενεργοποιεί το κεντρικό παράθυρο Προσομοίωσης του PSpice. Time Domain απ όπου ο χρήστης μπορεί να πάρει γραφικές παραστάσεις συναρτήσει του χρόνου. Εδώ πρέπει να ορίσει τον χρόνο Προσομοίωσης, τη χρονική καθυστέρηση εκκίνησης του σήματος, όπως επίσης και το βήμα σάρωσης. AC Analysis απ όπου ο χρήστης μπορεί να πάρει γραφήματα σε συνάρτηση με τη συχνότητα. Για να πάρει το συγκεκριμένο γράφημα, πρέπει να ορίσει αρχική και τελική συχνότητα σάρωσης, όπως επίσης και το βήμα σάρωσης το οποίο θα είναι ορισμένο κατά οκτάδες ή κατά δεκάδες. Επίσης υπάρχει δυνατότητα ο άξονας της συνάρτησης να είναι σε γραμμική ή λογαριθμική μορφή. Η εισαγωγή των αποτελεσμάτων μπορεί να γίνει σε ξεχωριστό αρχείο. DC/Sweep Analysis όπου ο χρήστης μπορεί να κάνει και παραμετρική ανάλυση αρκεί να δηλώσει την μεταβλητή της ανάλυσης, την αρχική και τελική τιμή που θέλει να λάβει καθώς και το βήμα μεταβολής. Ακόμη μπορεί να δηλώσει αν ο άξονας των τιμών θέλει να έχει γραμμική ή λογαριθμική μορφή. 59

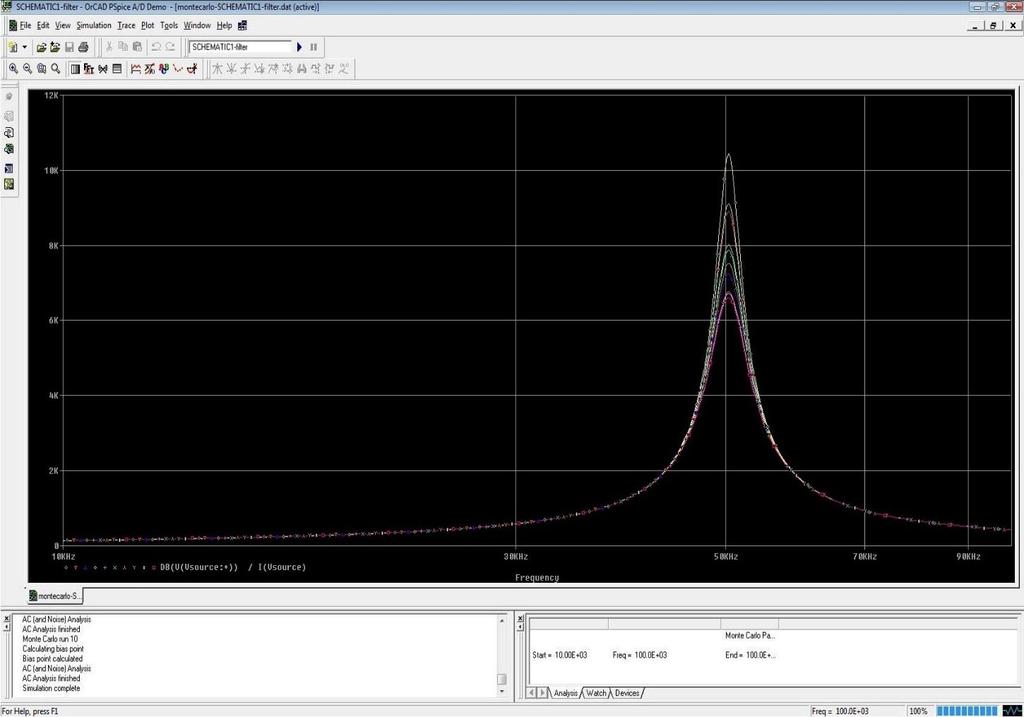

60 Απεικόνιση αποτελεσμάτων στην οθόνη Η απεικόνιση αποτελεσμάτων στην οθόνη, είναι τα αποτελέσματα της Προσομοίωσης του κυκλώματος, η οποία ενεργοποιείται με την επιλογή Run από το κεντρικό menu ή από το μπλε βελάκι από τη γραμμή εργαλείων του βασικού menu ή ακόμα και από το πληκτρολόγιο μέσω του κουμπιού F11. Αυτόματα ανοίγει και το παράθυρο του PSpice το οποίο έχει τη μορφή του σχήματος 14. Η αριστερή του μπάρα βοηθάει το χρήστη να επιστρέψει στο αρχείο εισόδου ή να προχωρήσει στο αρχείο εξόδου, ενώ η μπάρα κάτω από το παράθυρο δείχνει την ολοκλήρωση της Προσομοίωσης, εφόσον βέβαια παρουσιαστεί το ποσοστό 100%, που φαίνεται ακολούθως. Σχήμα 14: Το παράθυρο του χώρου Προσομοίωσης. 60

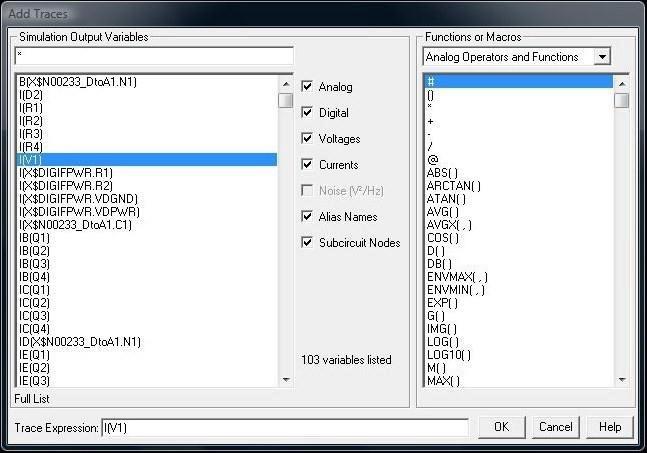

61 Από το κεντρικό menu επιλέγεται Trace και κατόπιν Add Trace, οπότε και εμφανίζεται το παράθυρο του σχήματος 15. Παρατηρούμε ότι το παράθυρο χωρίζεται σε δύο επιμέρους παραθυράκια. Στο αριστερό παραθυράκι είναι όλες οι μεταβλητές του κυκλώματος, όπως τάσεις, ρεύματα, κ.α. Στη μέση των δύο παραθύρων είναι γραμμένος ο συνολικός αριθμός των μεταβλητών, με ταυτόχρονη ομαδοποίηση τους. Ο χρήστης έχει τη δυνατότητα κάνοντας κλικ δίπλα από την λέξη Currents, να εξαφανίσει από τη λίστα τα ρεύματα, δε μπορεί όμως να εξαφανίσει ορισμένα μόνο ρεύματα. Στο δεξί παραθυράκι και στην επιλογή Analog Operators and Functions υπάρχει μία λίστα από μαθηματικές συναρτήσεις. Επιλέγοντας πρώτα μια συνάρτηση από το δεξί παράθυρο και εν συνεχεία μία ή περισσότερες μεταβλητές από το αριστερό παράθυρο και κάνοντας κλικ στο ΟΚ, εμφανίζεται η γραφική παράσταση στο κεντρικό παράθυρο του PSpice. Σχήμα 15: Παράθυρο επιλογής μεταβλητών και συναρτήσεων 61

62 O κάθετος άξονας έχει ως μεταβλητή αυτή που όρισε ο χρήστης, ενώ ο οριζόντιος άξονας είναι βαθμολογημένος στις μονάδες της μεταβλητής που σαρώνεται, σύμφωνα πάντα με την εντολή ανάλυσης. Δίνεται βέβαια στο χρήστη η δυνατότητα αλλαγής της μεταβλητής του οριζόντιου άξονα, αλλά και του καθέτου μέσω της επιλογής Plot από το κεντρικό menu Pspice και κατόπιν Axis Settings και User Defined, οπότε εμφανίζεται το παράθυρο του σχήματος 16.. Σχήμα 16: Προσαρμογή κλίμακας αξόνων. 62

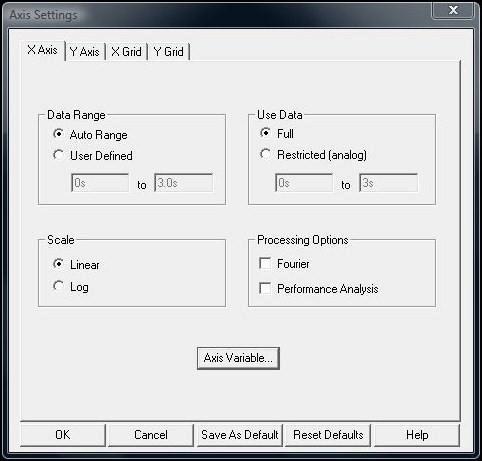

63 Τέλος παρέχεται δυνατότητα επιλογής γραμμικής ή λογαριθμικής κλίμακας για τον κάθε άξονα. Σε περίπτωση που ο χρήστης επιθυμεί να έχει δύο γραφικές διαφορετικών μεταβλητών στην ίδια γραφική παράσταση, μπορεί να το πραγματοποιήσει επιλέγοντας Plot από το κεντρικό menu και εν συνεχεία Add Y. Μια εικόνα του γραφικού σε συνδυασμό με δύο κάθετους άξονες που αντιπροσωπεύουν διαφορετικές μεταβλητές, παρουσιάζεται αμέσως παρακάτω.(σχήμα 17). Σχήμα 17: Συνδυασμός δύο μεταβλητών σε ξεχωριστούς Υ άξονες. 63

64 64

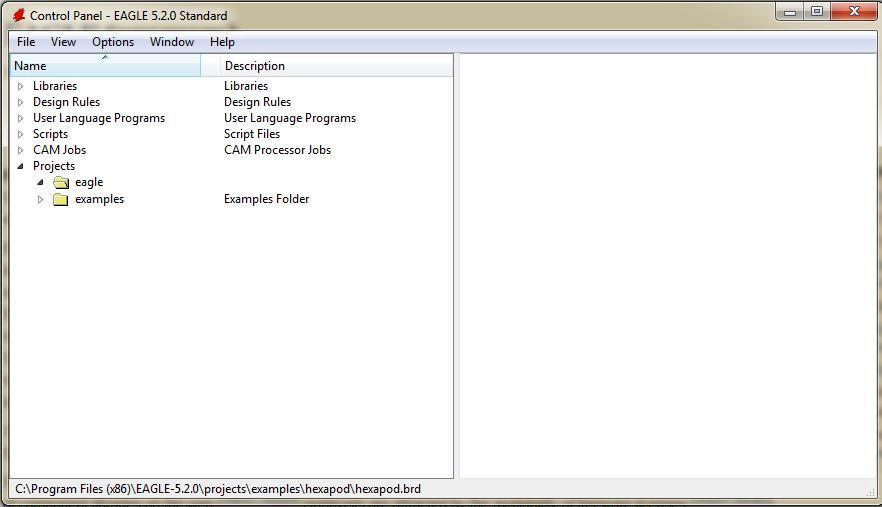

65 ΚΕΦΑΛΑΙΟ 6 ΓΝΩΡΙΜΙΑ ΜΕ EAGLE Το πρόγραμμα Eagle της εταιρείας CadSoft είναι ένα περιβάλλον σχεδίασης σχηματικών ηλεκτρονικών διαγραμμάτων και πλακετών. Μεταξύ άλλων περιλαμβάνει ένα σχεδιαστή διαγραμμάτων, ένα σχεδιαστή πλακέτας και τον αυτόματο δρομολογητή λωρίδων χαλκού.η κατασκευή μιας πλακέτας ξεκινάει από τη δημιουργία του σχηματικού διαγράμματος του κυκλώματος, του οποίου θέλουμε να φτιάξουμε την πλακέτα, με τη βοήθεια του σχεδιαστή διαγραμμάτων. Στη συνέχεια δημιουργούμε το σχέδιο των λωρίδων χαλκού με τη βοήθεια του σχεδιαστή πλακέτας. Κάποιος μπορεί να ορίσει μόνος του τις διαδρομές του χαλκού ή να χρησιμοποιήσει τον αυτόματο δρομολογητή χάλκινων λωρίδων. Εάν το κύκλωμα είναι σχετικά μικρό, τότε κάποιος μπορεί να δημιουργήσει το σχέδιο της πλακέτας απευθείας στο σχεδιαστή πλακέτας χωρίς την δημιουργία σχηματικού διαγράμματος. Τέλος το σχέδιο αποτυπώνεται πάνω σε μια πλακέτα με διάφορες μεθόδους και ακολουθεί η αποχάλκωσή της. Παρακάτω ακολουθούν οδηγίες βήμα προς βήμα για την δημιουργία μιας πλακέτας από την αρχή. Αρχικά με το άνοιγμα του προγράμματος εμφανίζεται το Control Panel, σε αυτό βρίσκονται οι κύριες λειτουργίες όπως η διαχείριση των βιβλιοθηκών(libraries), η δημιουργία νέων εργασιών (Project) και κάποια παραδείγματα ολοκληρωμένων κυκλωμάτων. 65

66 Για να δημιουργήσουμε ένα νέο project επιλέγουμε File>New>Project Τότε κάτω από την κατηγορία Projects δημιουργείται ένα νέο project στο οποίο δίνουμε ένα όνομα σχετικό με τη εργασία μας. Με δεξί κλικ πάνω στο project επιλέγουμε New>Schematic (ή αν είμαστε ήδη στο project επιλέγουμε από το μενού File>New>Schematic) και ανοίγουμε τον σχεδιαστή διαγραμμάτων (schematic editor). ΜΕΝΟΥ ΒΑΣΙΚΕΣ ΕΝΤΟΛΕΣ ΓΡΑΜΜΗ ΕΝΤΟΛΩΝ ΔΙΑΓΡΑΜΜΑΤΑ ΜΠΑΡΑ ΕΡΓΑΛΕΙΩΝ ΠΕΡΙΟΧΗ ΔΗΜΙΟΥΡΓΙΑΣ ΔΙΑΓΡΑΜΜΑΤΟΣ 66

67 Η βασική περιοχή του προγράμματος χρησιμοποιείται για τη δημιουργία των σχηματικών διαγραμμάτων. Οι περισσότερες λειτουργίες του προγράμματος εκτελούνται το λιγότερο με 3 τρόπους. Οι πιο εύχρηστοι από αυτούς είναι: Επιλογή εντολής από τη γραμμή μενού. Επιλογή λειτουργίας από τη πλευρική μπάρα με τα εικονίδια εντολών ή από τη μπάρα των βασικών εντολών. Πληκτρολόγηση και εκτέλεση εντολών στη γραμμή εντολών. Με το άνοιγμα ενός νέου σχηματικού διαγράμματος το αποθηκεύουμε επιλέγοντας File>Save As. Γράφουμε το όνομα που επιθυμούμε και πατάμε Save. Επιλογή εξαρτημάτων Αρχικά το πρώτο βήμα της σχεδίασης του σχηματικού είναι η επιλογή των εξαρτημάτων. Στο Eagle επιλέγουμε ταυτόχρονα είδος εξαρτήματος και είδος συσκευασίας του εξαρτήματος. Για παράδειγμα εάν επιλέξουμε ένα απλό τρανζίστορ, θα πρέπει ταυτόχρονα να επιλέξουμε εάν η συσκευασία του είναι TO-18, TO-92, TO-3 κ.ά. Το παράθυρο των εξαρτημάτων ανοίγει είτε επιλέγοντας το εικονίδιο Add από τα εικονίδια εντολών είτε πληκτρολογώντας ADD στη γραμμή εντολών. 67

68 Στο αριστερό παράθυρο βλέπουμε τις διαθέσιμες βιβλιοθήκες εξαρτημάτων του Eagle, το μεσαίο παράθυρο χρησιμεύει για το σύμβολο του εξαρτήματος στο σχηματικό διάγραμμα και το δεξί παράθυρο για τη φυσική μορφή του εξαρτήματος στην πλακέτα. Για να σταματήσουμε την επιλογή των εξαρτημάτων επιλέγουμε το εικονίδιο Cancel. 68

69 Κύριες λειτουργίες του σχεδιαστή διαγραμμάτων Μετακίνηση εξαρτήματος Δεξί κλικ πάνω στο εξάρτημα και επιλογή Move. - Επιλογή του εικονιδίου Move και στη συνέχεια επιλογή του εξαρτήματος. Μετακίνηση πολλών εξαρτημάτων Αρχικά ξεκινάμε πατώντας το εικονίδιο Group,και στη συνέχεια επιλέγουμε τα εξαρτήματα που θέλουμε να μετακινήσουμε (κρατώντας πατημένο το αριστερό πλήκτρο του ποντικιού δημιουργούμε ένα ορθογώνιο μέσα στο οποίο θα υπάρχουν τα εξαρτήματα που θέλουμε). Επιλέγουμε το εικονίδιο Move και στη συνέχεια κρατώντας πατημένο το πλήκτρο Ctrl (Control) κάνουμε δεξί κλικ πάνω στα επιλεγμένα εξαρτήματα και τα μετακινούμε όπου θέλουμε. Εναλλακτικά μπορούμε να κάνουμε δεξί κλικ πάνω σε ένα από τα εξαρτήματα που διαλέξαμε και επιλέγουμε Move: Group Περιστροφή εξαρτήματος - Επιλογή Rotate κάνοντας δεξί κλικ πάνω στο εξάρτημα. - Επιλέγουμε το Rotate και στη συνέχεια το εξάρτημα. 69

70 Αντιστροφή εξαρτήματος Για την δημιουργία του συμμετρικού σχήματος ενός εξαρτήματος κάνουμε τα εξής: - Δεξί κλικ στο εξάρτημα και επιλέγουμε το Mirror. - Επιλέγουμε το Mirror και έπειτα το εξάρτημα. Διαγραφή εξαρτήματος - Δεξί κλικ στο εξάρτημα και επιλέγουμε το Delete. - Επιλέγουμε το delete και στη συνέχεια το εξάρτημα. Πολλαπλή διαγραφή εξαρτημάτων Επιλέγουμε το εικονίδιο,έπειτα επιλέγουμε τα εξαρτήματα που θέλουμε να διαγράψουμε (κρατώντας πατημένο το αριστερό πλήκτρο του ποντικιού σχηματίζουμε ένα ορθογώνιο μέσα στο οποίο θα υπάρχουν τα εξαρτήματα που θέλουμε να διαγράψουμε). Επιλέγουμε από την μπάρα εντολών το Delete και στη συνέχεια κρατώντας πατημένο το Ctrl (Control) κάνουμε δεξί κλικ πάνω στα επιλεγμένα εξαρτήματα για τα διαγράξουμε. Εναλλακτικά μπορούμε να κάνουμε δεξί κλικ πάνω σε ένα από τα εξαρτήματα που διαλέξαμε και μετά να επιλέξουμε Delete: Group αντί για το συνδυασμό Ctrl και δεξί κλικ που χρησιμοποιήσαμε προηγουμένως. 70

71 Όνομα και τιμή εξαρτημάτων Στα εξαρτήματα που έχουμε επιλέξει για το δικό μας κύκλωμα μπορούμε να δώσουμε ότι ονόματα εμείς επιθυμούμε.επιπλέον μπορούμε σε κάποια εξαρτήματα(όπως για παράδειγμα αντιστάσεις)να δώσουμε συγκεκριμένες τιμές. Για την επιλογή ονόματος των εξαρτημάτων χρησιμοποιούμε το εικονίδιο Name ή εναλλακτικά δεξί κλικ πάνω στο εξάρτημα και επιλέγουμε Name.Για όποια εξαρτήματα μπορούν να έχουν τιμή επιλέγουμε το εικονίδιο Value ή κάνουμε δεξί κλικ πάνω στο εξάρτημα και στη συνέχεια Value. Αντικατάσταση εξαρτήματος Για να αντικαταστήσουμε τη συσκευασία ενός εξαρτήματος κάνουμε δεξί κλικ πάνω στο εξάρτημα και μετά επιλέγουμε Replace. Τότε ανοίγει ένα παράθυρο με τις διαφορετικές συσκευασίες του εξαρτήματός μας για να επιλέξουμε όποια εμείς επιθυμούμε. Σύνδεση και έλεγχος εξαρτημάτων Αφού τοποθετήσουμε τα εξαρτήματα στις θέσεις τους τα ενώνουμε μεταξύ τους χρησιμοποιώντας το εικονίδιο Net ή πληκτρολογούμε στη γραμμή εντολών την εντολή net. Τότε εμφανίζεται ένα μικρό μενού όπου μπορούμε να επιλέξουμε τη μορφή που θέλουμε να έχει το καλώδιό μας όταν θα σχηματίζει γωνίες. 71

72 Για την ένωση δύο εξαρτημάτων κάνουμε αριστερό κλικ στον ακροδέκτη του ενός εξαρτήματος και στη έπειτα αριστερό κλικ στον ακροδέκτη του άλλου. Μπορούμε να αλλάξουμε τη γωνία ενός καλωδίου κάνοντας αριστερό κλικ εκεί που χρειάζεται γωνία.η γραμμή σταματάει πατώντας Esc(Escape) ή πατώντας το Cancel. Τέλος μπορούμε να κάνουμε έλεγχο σφαλμάτων χρησιμοποιώντας δύο διαφορετικές εντολές: - Έλεγχος συνδέσεων (ERC Electrical Rule Check): Επιλέγουμε το εικονίδιο ERC ή από το μενού Tools> ERC. - Γενικός έλεγχος (Errors): Περιλαμβάνεται και ο έλεγχος συνδέσεων. Επιλέγουμε το εικονίδιο Errors ή από το μενού Tools>Errors. Αν δεν έχουμε λάθη μπορούμε να προχωρήσουμε στον σχεδιαστή πλακέτας. Σχεδιαστής πλακέτας (PCB Editor) Επιλέγουμε το εικονίδιο Board και ανοίγει ένα παράθυρο το οποίο μας ενημερώνει ότι το αρχείο δεν υπάρχει (ανοίγει μόνο την πρώτη φορά που επιλέγουμε Board για ένα σχηματικό διάγραμμα).απαντάμε Yes για την δημιουργία του αρχείου και τότε ανοίγει το παράθυρο του σχεδιαστή πλακέτας. 72

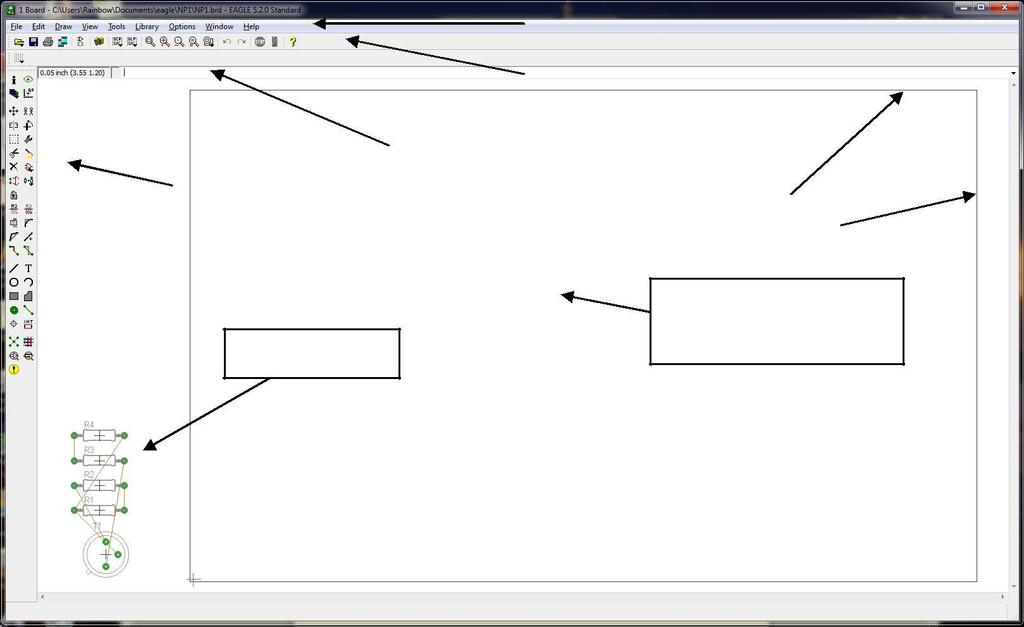

73 Μενού Βασικές Εντολές Γραμμή Εντολών Μπάρα εργαλείων Όρια πλακέτας Εξαρτήματα Περιοχή δημιουργίας πλακέτας Ο σχεδιαστής πλακέτας είναι παρόμοιος με το σχεδιαστή διαγραμμάτων και έχουμε πολλές κοινές λειτουργίες και στα δύο προγράμματα.στο κάτω αριστερό μέρος του βρίσκονται τα εξαρτήματα που χρησιμοποιήσαμε στον σχεδιαστή διαγραμμάτων μαζί με τις συνδέσεις τους. Αυτές οι συνδέσεις θα μετατραπούν σε συνδέσεις χαλκού.το μεγάλο ορθογώνιο μέσα στην περιοχή δημιουργίας της πλακέτας δηλώνει τις φυσικές διαστάσεις της. 73

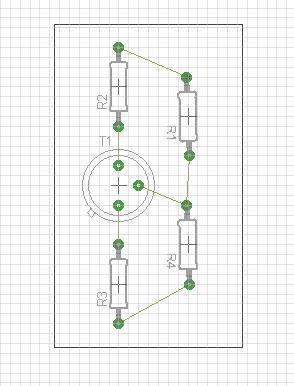

74 Αρχικά ορίζουμε το πλέγμα όπως και στο σχεδιαστή διαγραμμάτων Display >On και Size 0.05 inch.τα εξαρτήματα τα χειριζόμαστε όπως ακριβώς και στο σχεδιαστή διαγραμμάτων, τα μεταφέρουμε πάνω στην πλακέτα όπου θέλουμε. Μια διαφορά υπάρχει στο Rotate,όπου τα εξαρτήματα μπορούν να περιστραφούν σε διάφορες γωνίες.αν οι συνδέσεις είναι μπλεγμένες, τότε χρησιμοποιηούμε την εντολή Ratsnest και γίνεται αυτόματη επιλογή της καλύτερης διαδρομής. Αυτό πραγματοποιείται με την επιλογή του εικονιδίου Ratsnet ή επιλέγοντας από το μενού Tools>Ratsnet.Η θέση των συνδέσεων μεταξύ των εξαρτημάτων δεν επηρεάζει τις επιλογές μας για τη τοποθέτηση των γραμμών του χαλκού. Αν πατήσουμε αριστερό κλικ πάνω στο μέσο ενός ορίου της πλακέτας και κρατώντας το πατημένο, μπορούμε να μεγαλώσουμε ή να μικρύνουμε το μέγεθος της πλακέτας. Στη συγκεκριμένη περίπτωση τη μικραίνουμε. 74

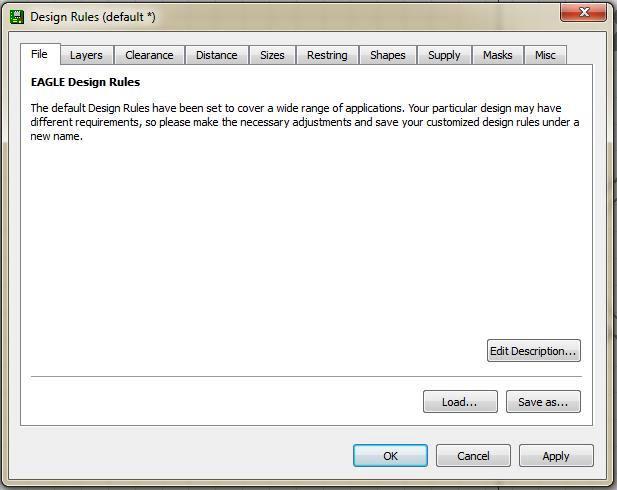

75 Γενικοί Κανόνες Σχεδίασης Πριν φτιάξουμε τις διαδρομές του χαλκού πρέπει να καθορίσουμε τους γενικούς κανόνες σχεδίασης. Επιλέγουμε λοιπόν Edit> Design Rules ή Tools> DRC από το μενού και ανοίγει το παράθυρο με τις παραμέτρους σχεδίασης. Ακολουθούν οι πιο σημαντικές επιλογές παρακάτω: - Στο layers μπορούμε να καθορίσουμε τα επίπεδα της πλακέτας μας. Εάν κάνουμε κάποια αλλαγή, το Eagle θεωρεί ότι έχουμε πλακέτα διπλής όψης. Δεν θα το αλλάξουμε εφόσον μπορούμε να επιλέγξουμε αργότερα σε ποια πλευρά της πλακέτας επιθυμούμε να έχουμε τις συνδέσεις χαλκού. - Στο Clearance και στο Distance ρυθμίζουμε τις ελάχιστες αποστάσεις μεταξύ των περιοχών χαλκού. - Στο Sizes ρυθμίζουμε το ελάχιστο πάχος των λωρίδων χαλκού (αυτό επηρεάζει περισσότερο την αυτόματη δρομολόγηση). - Στο Restring ρυθμίζουμε το ελάχιστο μέγεθος των περιοχών (pad) που θα κοληθούν τα εξαρτήματα. 75

76 Δρομολόγηση Δρομολόγηση είναι η διαδικασία που καθορίζουμε τις λωρίδες χαλκού (Routing) και γίνεται είτε χειροκίνητα, είτε αυτόματα, είτε με συνδιασμό των δύο. Στη χειροκίνητη δρομολόγηση χρησιμοποιώ την εντολή Route επλέγoντας το εικονίδιο Route ή επιλέγοντας από το μενού Edit->Route. Τότε ανοίγει μια μπάρα με τις επιλογές της εντολής. Επιλογή Πλευράς Χαλκού Επιλογή πάχους λωρίδας Οι σημαντικότερες επιλογές είναι το επιθυμητό πάχος της κάθε λωρίδας χαλκού και σε ποια πλευρά τις πλακέτας θα είναι οι λωρίδες. Επιλέγω λοιπόν την πλευρά 16 Bottom. Στη συνέχεια κάνω αριστερό κλικ στο ακροδέκτη ενός εξαρτήματος και αρχικοποιείται μια λωρίδα χαλκού. Κάνω γωνίες όπου θέλω πατώντας δεξί κλικ και την τερματίζω σε άλλον ακροδέκτη με αριστερό κλικ. Εάν θέλω να σβήσω μια λωρίδα χαλκού τότε χρησιμοποιώ την εντολή Ripup επιλέγοντας το εικονίδιο Ripup ή επιλέγοντας από το μενού Edit -> Ripup. Τώρα σε όποια λωρίδα χαλκού κάνω αριστερό κλικ αυτή σβήνει. Εάν θέλω να σβήσω όλες τις λωρίδες χαλκού τότε μετά την επιλογή της εντολής Ripup επιλέγω το εικονίδιο της εντολής GO από τη μπάρα των βασικών εντολών. 76

77 Στην αυτόματη δρομολόγηση χρησιμοποιώ την εντολή Auto επιλέγοντας το εικονίδιο Auto ή επιλέγοντας από το μενού Tools -> Auto. Τότε ανοίγει το παράθυρο επιλογών του αυτόματου δρομολογητή. Η σημαντικότερη επιλογή είναι η επιλογή των επιπέδων τα οποία θα χρησιμοποιήσει ο αυτόματος δρομολογητής για να καθορίσει τις λωρίδες χαλκού. Στη θέση General -> Preferred Directions μπορούμε να αποκλείσουμε ένα επίπεδο δηλώνοντάς το ως N/A (Not Available). Τα υπόλοιπα σύμβολα που είναι διαθέσιμα για κάθε επίπεδο είναι τα, -, /, \ και *. Τα 4 πρώτα σύμβολα δηλώνουν την κατεύθυνση των λωρίδων που επιθυμούμε για αυτό το επίπεδο. Ο αστερίσκος δηλώνει οποιαδήποτε κατεύθυνση. Έτσι επιλέγουμε για το 1 ο επίπεδο το N/A και για το 16 ο επίπεδο το * (μιας και έχουμε επιλέξει μόνο ένα επίπεδο δεν έχει σημασία τι κατεύθυνση επιλέξαμε για αυτό το επίπεδο). Επιλέγοντας OK οι λωρίδες του χαλκού καθορίζονται αυτόματα. Έχουμε τη δυνατότητα να φτιάξουμε ένα αριθμό λωρίδων χειροκίνητα και τότε να επιλέξουμε τον αυτόματο δρομολογητή. Σε αυτή την περίπτωση θα δημιουργηθούν αυτόματα οι λωρίδες χαλκού χωρίς να πειραχθούν οι χειροκίνητες. Άρα εάν έχουμε συγκεκριμένες απαιτήσεις και κάποιες λωρίδες, τότε τις φτιάχνουμε μόνοι μας και τις υπόλοιπες τις κάνουμε αυτόματα 77

78 Μπορούμε να ελέγξουμε για λάθη, με την ίδια μέθοδο όπως και στο σχεδιαστή διαγραμμάτων. Εάν επιθυμούμε να γεμίσουμε την πλακέτα με χαλκό (για γρήγορη αποχάλκωση ή RF κύκλωμα), τότε ακολουθούμε την εξής διαδικασία. Επιλέγουμε το εικονίδιο Polygon ή επιλέγουμε Draw -> Polygon από το μενού. Κάνουμε αριστερό κλικ στις τέσσερις γωνίες της πλακέτας και δημιουργείται ένα περίγραμμα με διακεκομένη γραμμή. Στη συνέχεια κάνουμε δεξί κλικ πάνω στο περίγραμμα και επιλέγουμε Name. Δίνουμε σαν όνομα το GND εάν θέλουμε το γέμισμα να συνδέεται στη γείωση ή VCC για να συνδέεται στη τάση τροφοδοσίας. Τέλος εκτελούμε την εντολή Ratsnest, όπως έχουμε δει παραπάνω. 78

79 ΚΕΦΑΛΑΙΟ 7 ΤΟ ΚΥΚΛΩΜΑ ΜΑΣ(8086) Για να επιτύχουμε την σύγκριση των δύο προγραμμάτων, προχωρήσαμε στη σχεδίαση ενός κυκλώματος που περιλαμβάνει τον επεξεργαστή ΣΧΕΔΙΑΣΗ ΜΕ EAGLE -Αρχικά ανοίγουμε ένα καινούργιο project -File > New Project -Φορτώνουμε όλες τις βιβλιοθήκες για την εύρεση όλων των εξαρτημάτων -Βρίσκουμε ένα ένα το εξάρτημα από το button add που βρίσκεται αριστερά της οθόνης μας στην γραμμή εργαλείων -Στην συνέχεια χρησιμοποιούμε την εντολή invoke για να εμφανίσουμε τα power pins(ακροδέκτες τροφοδοσίας) -Συνδέουμε όλα τα απαραίτητα pins των εξαρτημάτων με την εντολή net -Δημιουργούμε τα address και τα data bus για να συνδέσουμε τις μνήμες με τον επεξεργαστή -Αφού έχουμε ολοκληρώσει το schematic και έχουμε κάνει όλες τις απαραίτητες συνδέσεις ελέγχουμε για τυχόν λάθη με την εντολή erc error 79

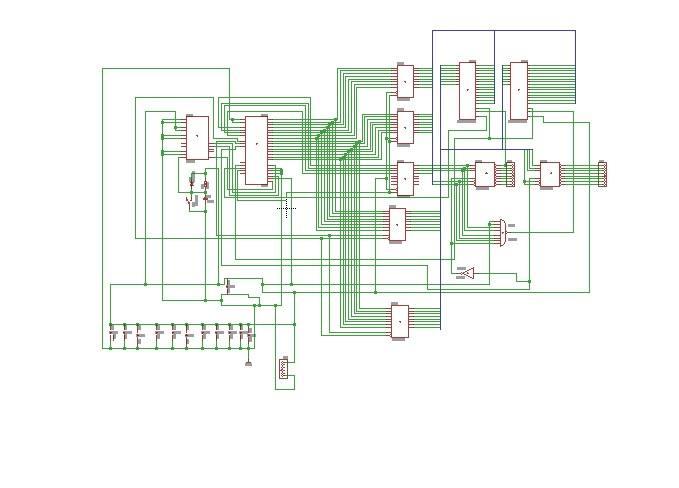

80 Σχημα 18: Το σχηματικό του κυκλώματός μας στο Eagle. -Στην συνέχεια το μετατρέπουμε σε board με την εντολή switch to board που βρίσκεται στο menu στην επιλογή file (file > switch to board) -Αυτό μας εμφανίζει το κύκλωμα μας σε επίπεδο pcb -Στο τέλος ρυθμίζουμε τις παραμέτρους όπως π.χ. το μέγεθος, το υλικό και τον τύπο της πλακέτας που θα χρησιμοποιήσουμε και χρησιμοποιούμε την εντολή autoroute η οποία υλοποιεί την βέλτιστη διάταξη των εξαρτημάτων με βάση τους κανόνες σχεδίασης pcb. 80

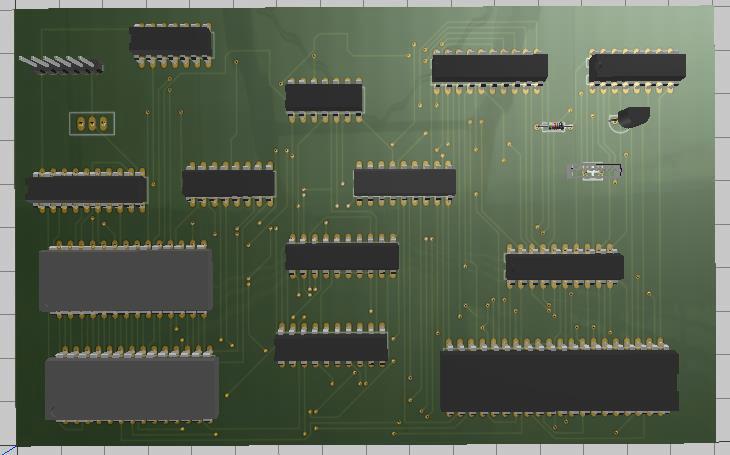

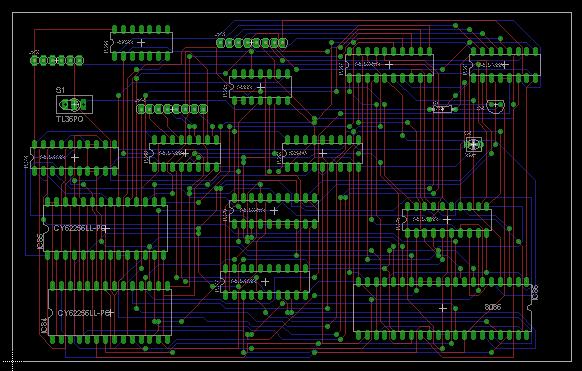

81 Σχημα 19: Το κύκλωμά μας σε ultiboard στο Eagle. 7.2 ΣΧΕΔΙΑΣΗ ΣΤΟ ORCAD -Αρχίκα δημιουργούμε ένα καινούργιο project με την εντολή -File> New Project -Φορτώνουμε όλες τις βιβλιοθήκες για την εύρεση των εξαρτημάτων μας -Βρίσκουμε όλα τα εξαρτήματα ένα ένα και τα τοποθετούμε με την εντολή place part η οποία βρίσκεται δεξιά στην γραμμή εργαλειών -Ενώνουμε τα pins των εξαρτημάτων μας με την εντολή auto connect to points που βρίσκεται δεξιά στην γραμμή εργαλειών -Στην συνέχεια τοποθετούμε τα address και data bus και τα συνδέουμε με την εντολή auto connect to bus -Αφού έχουμε ολοκληρώσει το schematic κάνουμε προσομοίωση του κυκλώματος με την εντολή run pspice για να αναζητήσουμε τυχόν λάθη 81

82 Σχήμα 20: Το σχηματικό του κυκλώματός μας σε Orcad. -Έπειτα για την μετατροπή του schematic σε board ακολουθούμε τα εξής βήματα: i) Επιλέγουμε όλα τα εξαρτήματα ii) Right click> edit properties εκεί μας εμφανίζεται μια λίστα εξαρτημάτων και επίλεγοντας parts τοποθετούμε στην στήλη pcb footprints ένα ένα σε κάθε εξάρτημα το αντίστοιχο footprint ώστε όταν μεταφέρουμε το κύκλωμα σε board να έχουμε το σωστό αποτύπωμα για κάθε εξάρτημα iii) Χρησιμοποιούμε τις εντολές annotate και create net list από τα Tools που είναι απαραίτητες για να προχωρήσουμε στο άλλο πρόγραμμα και να εμφανίσουμε το board μας πατώντας οκ στο παράθυρο που μας ανοίγει. iv) Ανοίγουμε το Allegro Pcb v) Από την πάνω μπάρα επιλέγουμε settings->outlines->board outline και πατάμε οκ vi) Έπειτα επιλέγουμε place->quickplace στην πάνω μπάρα και μετά πατάμε place και οκ vii) Στη συνέχεια επιλέγουμε ξανά setup-> constraints-> physical και κάνουμε έλεγχο αποστάσεων 82

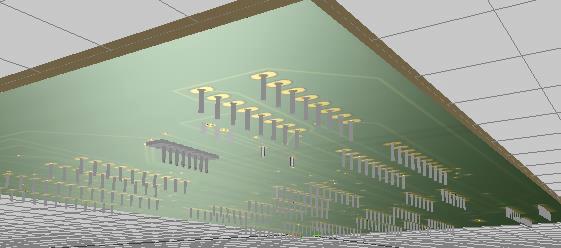

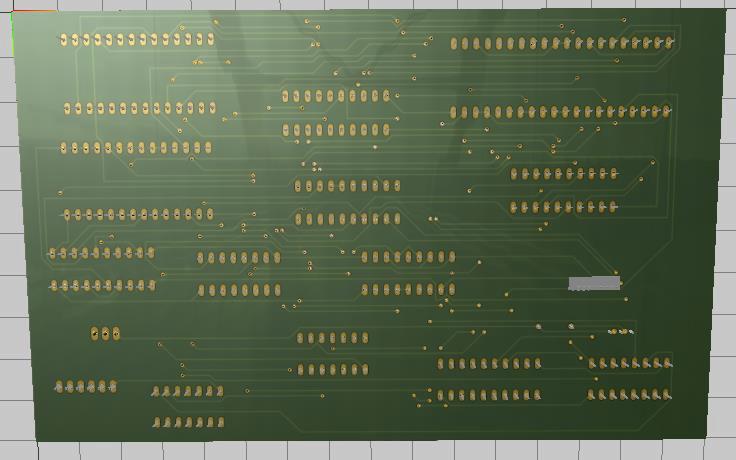

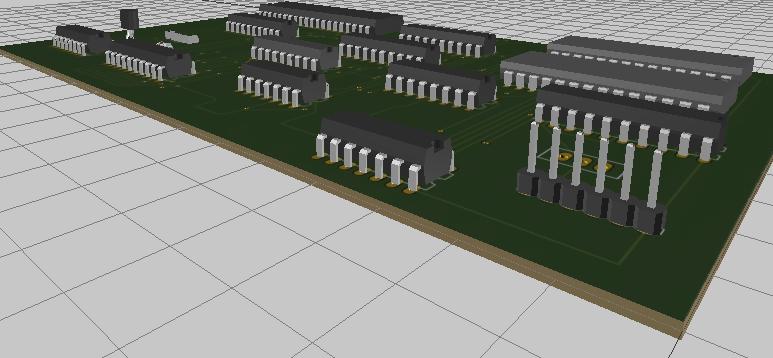

83 viii) Επόμενο βήμα είναι να κάνουμε autoroute ώστε να τοποθετηθούν αυτόματα τα εξαρτήματα μας και οι αγωγοί με βάση τους κανόνες σχεδίασης, επιλέγοντας route->pcb router-> route automatic και πατάμε route ix) Τέλος ελέγχουμε της παραμέτρους από την επιλογή manufacture Σχήμα 21: Το κύκλωμά μας σε ultiboard στο Orcad. 7.3 ΣΥΓΚΡΙΣΗ ΔΥΝΑΤΟΤΗΤΩΝ ΤΩΝ ΔΥΟ ΠΡΟΓΡΑΜΜΑΤΩΝ ΠΡΟΣΟΜΟΙΩΣΗΣ EAGLE ΚΑΙ ORCAD Κατά την σχεδίαση και υλοποίηση του κυκλώματος μας στα δύο προγράμματα που προαναφέραμε (eagle και orcad) διαπιστώσαμε κάποιες λειτουργίες που θα τύχαιναν βελτίωσης. Το eagle είναι ένα πρόγραμμα που είναι πολύ πιο εύχρηστο και απλό σε αντίθεση με το orcad,αυτό του δίνει την 83

84 δυνατότητα να είναι προσβάσιμο από τον μαθητή μέχρι τον πιο έμπειρο σχεδιαστή. Σε αντίθεση με το orcad που ειδικά η μεταφορά του κυκλωματός μας από schematic σε board μας δυσκόλεψε πολύ επείδή χρειάζεται συνδυασμό προγραμμάτων για να το επιτύχεις. Επιπλέον το eagle μπορεί να βρεθεί πολύ οικονομικά,ακόμα και σε δωρεάν εκδόσεις.από την άλλη το orcad είναι ένα πιο ακριβό εργαλείο αλλά πιο επαγγελματικό χρησιμοποιώντας περισσότερες βιβλιοθήκες. Μία ακόμα διαφορά των δύο προγραμμάτων είναι στα αποτυπώματα των εξαρτημάτων λεγόμενα και ως footprints,που από την μία το eagle με το που τοποθετείς το κάθε εξάρτημα παίρνει το δικό του footprint απευθείας,ενώ στο orcad χρειάζεται αφού έχεις φτιάξει το schematic του κυκλώματος να πας σε κάθε εξάρτημα ξεχωριστά να τα τοποθετήσεις,βρισκοντάς τα ένα ένα,τα δικά τους footprints. Όπως παρατηρήσατε και παραπάνω (στο σχήμα 21) κατά την λειτουργία του Autoroute στο Orcad δεν καταφέραμε να γίνει απόλυτα επιτυχής η διαδικασία παρόλο που δοκιμάσαμε αρκετές φορές την επανατοποθέτηση των εξαρτημάτων, ενώ στο Eagle είχαμε 100% επιτυχία από την πρώτη προσπάθεια. Επίσης μία ακόμα διαφορά των προγραμμάτων είναι και η δυνατότητα που υπάρχει για το eagle να χρησιμοποιεί επεκτάσεις που υπάρχουν στο διαδύκτιο για απεικόνιση των πλακετών σε τρισδιάστατη μορφή(3d).από την άλλη η μεταφορά της πλακέτας μας από το orcad σε τρισδιάστατη μορφή είναι πιο πολύπλοκη. Μία ιστοσελίδα που μπορεί να εξυπηρετήσει αυτό το σκοπό είναι dbrdviewer.cytec.bg μέσα από την οποία έγινε και η δικιά μας μετατροπή στο eagle και την παραθέτουμε παρακάτω. 84

85 85

86 86

87 87

88 88

2. ΞΕΚΙΝΩΝΤΑΣ ΤΟ PSPICE

2. ΞΕΚΙΝΩΝΤΑΣ ΤΟ PSPICE 2. ΞΕΚΙΝΩΝΤΑΣ ΤΟ PSPICE Για την εκκίνηση του πακέτου εξοµοίωσης PSpice 9.1. (Student Version) είναι απαραίτητη η εκτέλεση του αρχείου Capture.exe. Αυτό κατά κανόνα βρίσκεται στο φάκελο όπου είναι εγκατεστηµένο

Διαβάστε περισσότερα

Πανεπιστήµιο Θεσσαλίας

Πανεπιστήµιο Θεσσαλίας Πανεπιστήµιο Θεσσαλίας Τµήµα Ηλεκτρολόγων Μηχανικών και Μηχανικών Υπολογιστών ΗΥ 130 : Ψηφιακή σχεδίαση Βόλος 2015 1 Εισαγωγή Το Multisim είναι ένα ολοκληρωμένο περιβάλλον προσομοίωσης της συμπεριφοράς

Διαβάστε περισσότερα

KiCad Create new project Eeschema Electronic schematic editor Eeschema Page settings grid Place component

KiCad Create new project Eeschema Electronic schematic editor Eeschema Page settings grid Place component KiCad Από το εικονίδιο του KiCad ανοίγουμε το πρόγραμμα. Στο παράθυρο του προγράμματος εμφανίζεται το δέντρο της εργασίας αριστερά, ο editor της εργασίας δεξιά, ένα μενού εργασιών και εικονίδια στο επάνω

Διαβάστε περισσότερα

ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα. Τεχνική Σχεδίαση

ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα. Τεχνική Σχεδίαση ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Τεχνική Σχεδίαση Ενότητα: ΕΡΓΑΣΤΗΡΙΟ 1 - ΘΕΩΡΗΤΙΚΗ ΑΝΑΛΥΣΗ ΚΥΚΛΩΜΑΤΟΣ Ι ΧΡΗΣΗΣ ΚΑΝΟΝΩΝ KIRCHOFF ΘΕΟΔΩΡΟΣ ΓΚΑΝΕΤΣΟΣ Τμήμα Μηχ.

Διαβάστε περισσότερα

Οδηγός Βασικής Λειτουργίας EAGLE. Μπαλούρδος παναγιώτης ΠΕ Λεοντσίνης Νικόλαος ΠΕ12.10

Οδηγός Βασικής Λειτουργίας EAGLE. Μπαλούρδος παναγιώτης ΠΕ Λεοντσίνης Νικόλαος ΠΕ12.10 Οδηγός Βασικής Λειτουργίας EAGLE Μπαλούρδος παναγιώτης ΠΕ12.10 Λεοντσίνης Νικόλαος ΠΕ12.10 Κορυδαλλός 2014 Κατασκευή πλακέτας με το πρόγραμμα Eagle Το πρόγραμμα Eagle της εταιρείας CadSoft είναι ένα περιβάλλον

Διαβάστε περισσότερα

ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα. Τεχνική Σχεδίαση

ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα. Τεχνική Σχεδίαση ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Τεχνική Σχεδίαση Ενότητα: ΕΡΓΑΣΤΗΡΙΟ 4 ΣΧΕΔΙΑΣΗ ΒΑΣΙΚΟΥ ΚΥΚΛΏΜΑΤΟΣ ΜΕ ΧΡΗΣΗ ΤΟΥ ORCAD CAPTURE ΘΕΟΔΩΡΟΣ ΓΚΑΝΕΤΣΟΣ Τμήμα Μηχ. Αυτοματισμού

Διαβάστε περισσότερα

ΗΜΥ203 Εργαστήριο Κυκλωµάτων και Μετρήσεων

ΗΜΥ203 Εργαστήριο Κυκλωµάτων και Μετρήσεων ΗΜΥ203 Εργαστήριο Κυκλωµάτων και Μετρήσεων Σφάλμα, Ορθότητα, Ακρίβεια και Αβεβαιότητα στις Μετρήσεις. Υπολογισμός Δεκαδικών Ψηφίωνκαι μετρήσεις SNR ιδάσκων: ρ. Γιώργος Ζάγγουλος Πανεπιστήµιο Κύπρου Τµήµα

Διαβάστε περισσότερα

ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ ΜΕΡΟΣ ΠΡΩΤΟ

ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ ΜΕΡΟΣ ΠΡΩΤΟ ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ ΠΡΟΛΟΓΟΣ...17 ΕΙΣΑΓΩΓΗ...19 ΜΕΡΟΣ ΠΡΩΤΟ ΚΕΦΑΛΑΙΟ ΠΡΩΤΟ ΕΙΣΑΓΩΓΗ ΣΤΗ ΜΕΘΟ ΟΛΟΓΙΑ ΣΧΕ ΙΑΣΗΣ 1.1 Μεθοδολογία σχεδίασης...25 1.2 Η διαδικασία της σχεδίασης...26 1.3 ηµιουργικότητα στη

Διαβάστε περισσότερα

ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα. Τεχνική Σχεδίαση

ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα. Τεχνική Σχεδίαση ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Τεχνική Σχεδίαση Ενότητα: ΕΡΓΑΣΤΗΡΙΟ 5 ΠΡΟΣΟΜΟΙΩΣΗ ΒΑΣΙΚΟΥ ΚΥΚΛΩΜΑΤΟΣ ΜΕ ΧΡΗΣΗ ΤΟΥ ORCAD PSPICE ΘΕΟΔΩΡΟΣ ΓΚΑΝΕΤΣΟΣ Τμήμα Μηχ.

Διαβάστε περισσότερα

ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα. Τεχνική Σχεδίαση

ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα. Τεχνική Σχεδίαση ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Τεχνική Σχεδίαση Ενότητα: ΕΡΓΑΣΤΗΡΙΟ 3 ΣΧΕΔΙΑΣΗ ΣΧΗΜΑΤΙΚΟΥ ΔΙΑΓΡΑΜΜΑΤΟΣ ΜΕ ΧΡΗΣΗ ΤΟΥ ORCAD ΕΙΣΑΓΩΓΗ ΘΕΟΔΩΡΟΣ ΓΚΑΝΕΤΣΟΣ Τμήμα Μηχ.

Διαβάστε περισσότερα

Atlantis - Νέο user interface

Atlantis - Νέο user interface New Desktop 1 Atlantis - Νέο user interface ATLANTIS - ΝΕΟ USER INTERFACE... 2 ΓΕΝΙΚΗ ΠΑΡΟΥΣΙΑΣΗ... 3 ΓΡΑΜΜΗ ΣΥΣΤΗΜΑΤΟΣ... 4 ΜΠΑΡΑ ΧΡΗΣΤΗ (USER TOOLBAR)... 5 ΚΕΝΤΡΙΚΟ ΜΕΝΟΥ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ... 6 Κεντρικό

Διαβάστε περισσότερα

SPSS Statistical Package for the Social Sciences

SPSS Statistical Package for the Social Sciences SPSS Statistical Package for the Social Sciences Ξεκινώντας την εφαρμογή Εισαγωγή εδομένων Ορισμός Μεταβλητών Εισαγωγή περίπτωσης και μεταβλητής ιαγραφή περιπτώσεων ή και μεταβλητών ΣΤΑΤΙΣΤΙΚΗ Αθανάσιος

Διαβάστε περισσότερα

Εργαστηριακή άσκηση. Κανόνες σχεδίασης και κατασκευαστικές λεπτομέρειες στη σχεδίασης μασκών (layout) και προσομοίωσης κυκλώματος VLSI

Εργαστηριακή άσκηση. Κανόνες σχεδίασης και κατασκευαστικές λεπτομέρειες στη σχεδίασης μασκών (layout) και προσομοίωσης κυκλώματος VLSI Ε.Μ.Π. - ΣΧΟΛΗ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΚΑΙ ΜΗΧΑΝΙΚΩΝ ΥΠΟΛΟΓΙΣΤΩΝ ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΑΣ ΥΠΟΛΟΓΙΣΤΩΝ ΚΑΙ ΠΛΗΡΟΦΟΡΙΚΗΣ ΕΡΓΑΣΤΗΡΙΟ ΜΙΚΡΟΫΠΟΛΟΓΙΣΤΩΝ ΚΑΙ ΨΗΦΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΕΙΣΑΓΩΓΗ ΣΤΗ ΣΧΕΔΙΑΣΗ ΣΥΣΤΗΜΑΤΩΝ VLSI

Διαβάστε περισσότερα

ΕΙΣΑΓΩΓΗ ΣΤΟ ΛΕΙΤΟΥΡΓΙΚΟ ΣΥΣΤΗΜΑ Microsoft WINDOWS (95-98-NT-2000-XP)

ΕΙΣΑΓΩΓΗ ΣΤΟ ΛΕΙΤΟΥΡΓΙΚΟ ΣΥΣΤΗΜΑ Microsoft WINDOWS (95-98-NT-2000-XP) ΤΜΗΜΑ ΦΥΣΙΚΗΣ Α.Π.Θ. ΕΡΓΑΣΤΗΡΙΟ ΕΦΑΡΜΟΓΩΝ ΠΛΗΡΟΦΟΡΙΚΗΣ ΕΙΣΑΓΩΓΗ ΣΤΟ ΛΕΙΤΟΥΡΓΙΚΟ ΣΥΣΤΗΜΑ Microsoft WINDOWS (95-98-NT-2000-XP) Κ. Παρασκευόπουλος Αναπλ. Καθηγητής Θεσσαλονίκη 2004 1. Μερικά κλασσικά ερωτήματα

Διαβάστε περισσότερα

ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ GRS-1

ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ GRS-1 ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ GRS-1 Σελίδα 1 ΓΕΝΙΚΑ - ΕΙΣΑΓΩΓΗ Το GRS-1 της TOPCON διαθέτει λειτουργικό σύστημα Windows CE NET 6.1 παρέχοντας την δυνατότητα εγκατάστασης οποιασδήποτε εφαρμογής και λογισμικού έκδοσης

Διαβάστε περισσότερα

Visual Flowchart Γενικά

Visual Flowchart Γενικά Visual Flowchart 3.020 -Γενικά Το Visual Flowchart ή «Data-Flow Visual Programming Language 3.020» (http://www. emu8086.com/fp) είναι ένα περιβάλλον ανάπτυξης και εκτέλεσης αλγορίθμων απευθείας σε μορφή

Διαβάστε περισσότερα

Εργαστήριο Κυκλωµάτων και Μετρήσεων ΗΜΥ203

Εργαστήριο Κυκλωµάτων και Μετρήσεων ΗΜΥ203 Περίληψη Εργαστήριο Κυκλωµάτων και Μετρήσεων ΗΜΥ203 Παρατηρήσεις / Απορίες στα Εργ. 0 και 1 Εισαγωγή στο Εργαστήριο 2 Εισαγωγή στο PSpice ιάλεξη και Φροντιστήριο 2 11/09/13 1 2 Εργαστήριο 0 Βρείτε τις

Διαβάστε περισσότερα

Ο Οδηγός γρήγορης εκκίνησης

Ο Οδηγός γρήγορης εκκίνησης Ο Οδηγός γρήγορης εκκίνησης του Microsoft PowerPoint 2013 έχει διαφορετική εμφάνιση από προηγούμενες εκδόσεις. Γι αυτό το λόγο, δημιουργήσαμε αυτόν τον οδηγό για να ελαχιστοποιήσουμε την καμπύλη εκμάθησης.

Διαβάστε περισσότερα

Πανεπιστήμιο Πατρών Τμήμα Φυσικής Εργαστήριο Ηλεκτρονικής. Ανάλυση κυκλωμάτων με το πρόγραμμα ORCAD PSPICE- LITE EDITION

Πανεπιστήμιο Πατρών Τμήμα Φυσικής Εργαστήριο Ηλεκτρονικής. Ανάλυση κυκλωμάτων με το πρόγραμμα ORCAD PSPICE- LITE EDITION Πανεπιστήμιο Πατρών Τμήμα Φυσικής Εργαστήριο Ηλεκτρονικής Ανάλυση κυκλωμάτων με το πρόγραμμα ORCAD PSPICE- LITE EDITION Αικατερίνη Ραμμογιαννοπούλου, M.Sc. Πάτρα 2005 ΚΕΦΑΛΑΙΟ 1 ΜΕΛΕΤΗ ΚΥΚΛΩΜΑΤΩΝ ΜΕ ΤΟ

Διαβάστε περισσότερα

Microsoft PowerPoint 2007

Microsoft PowerPoint 2007 Information Technology Services and Solutions Σύμβουλοι Μηχανογράφησης και Εκπαίδευσης Στεφ. Σκουλούδη 27, Καλλίπολη, Πειραιάς 210 45 38 177 http://www.itss.gr/ Microsoft PowerPoint 2007 Κωνσταντίνος Κωβαίος

Διαβάστε περισσότερα

ΜΑΘΗΜΑ Άνοιγμα Της Εφαρμογής Επεξεργασίας Κειμένου. 2. Κύρια Οθόνη Της Εφαρμογής Κειμένου ΣΤΟΧΟΙ:

ΜΑΘΗΜΑ Άνοιγμα Της Εφαρμογής Επεξεργασίας Κειμένου. 2. Κύρια Οθόνη Της Εφαρμογής Κειμένου ΣΤΟΧΟΙ: ΜΑΘΗΜΑ 1 ΣΤΟΧΟΙ: 1. Άνοιγμα Της Εφαρμογής Επεξεργασίας Κειμένου (Microsoft Word) 2. Κύρια Οθόνη Της Εφαρμογής Κειμένου 3. Δημιουργία Νέου Εγγράφου 4. Δημιουργία Εγγράφου Βασισμένο Σε Πρότυπο 5. Κλείσιμο

Διαβάστε περισσότερα

Παρακάτω προτείνεται μια αλληλουχία ενεργειών την οποία ο χρήστης πρέπει να ακολουθήσει για να αξιοποιήσει τις δυνατότητες της εφαρμογής.

Παρακάτω προτείνεται μια αλληλουχία ενεργειών την οποία ο χρήστης πρέπει να ακολουθήσει για να αξιοποιήσει τις δυνατότητες της εφαρμογής. Έκδοση Επιταγών Το συγκεκριμένο εγχειρίδιο δημιουργήθηκε για να βοηθήσει την κατανόηση της διαδικασίας Έκδοσης Επιταγών στην εφαρμογή Λογιστική Διαχείριση της σειράς HyperΛογιστική. Παρακάτω προτείνεται

Διαβάστε περισσότερα

Άσκηση 1. Όργανα εργαστηρίου, πηγές συνεχούς τάσης και μετρήσεις

Άσκηση 1. Όργανα εργαστηρίου, πηγές συνεχούς τάσης και μετρήσεις ΤΕΙ ΔΥΤΙΚΗΣ ΕΛΛΑΔΑΣ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ Τ.Ε. ΗΛΕΚΤΡΟΝΙΚΑ Ι (ΕΡ) Άσκηση 1 Όργανα εργαστηρίου, πηγές συνεχούς τάσης και μετρήσεις Στόχος Η άσκηση είναι εισαγωγική και προσφέρει γνωριμία και εξοικείωση

Διαβάστε περισσότερα

Ηλεκτρολογικό Σχέδιο στο AutoCAD

Ηλεκτρολογικό Σχέδιο στο AutoCAD Ηλεκτρολογικό Σχέδιο στο AutoCAD Δημιουργία Παλέτας Ηλεκτρολογικών Στοιχείων, Σχεδίαση σε Επίπεδα ΣΧΕΔΙΑΣΗ ΣΤΟΙΧΕΙΩΝ Αρχικά σχεδιάζουμε τα στοιχεία που θέλουμε να εισάγουμε στην παλέτα. Καλό να βρίσκονται

Διαβάστε περισσότερα

ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΧΡΗΣΤΗ. Ηλεκτρονική Υποβολή Α.Π.Δ.

ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΧΡΗΣΤΗ. Ηλεκτρονική Υποβολή Α.Π.Δ. ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΧΡΗΣΤΗ Ηλεκτρονική Υποβολή Α.Π.Δ. ΠΕΡΙΕΧΟΜΕΝΑ 1) Είσοδος στην εφαρμογή 2) Δημιουργία Περιόδου Υποβολής 2.α) Ακύρωση Περιόδου Υποβολής 3) Μέθοδος Υποβολής: Συμπλήρωση Φόρμας 3.α) Συμπλήρωση

Διαβάστε περισσότερα

ΗΜΥ211 Εργαστήριο Ψηφιακών Συστημάτων

ΗΜΥ211 Εργαστήριο Ψηφιακών Συστημάτων ΗΜΥ211 Εργαστήριο Ψηφιακών Συστημάτων Λογισμικό Προσομοίωσης LogiSim καιχρήση KarnaughMaps Διδάσκοντες: Δρ. Αγαθοκλής Παπαδόπουλος & Δρ. Γιώργος Ζάγγουλος Πανεπιστήμιο Κύπρου Τμήμα Ηλεκτρολόγων Μηχανικών

Διαβάστε περισσότερα

ΗΜΥ203 Εργαστήριο Κυκλωµάτων και Μετρήσεων

ΗΜΥ203 Εργαστήριο Κυκλωµάτων και Μετρήσεων ΗΜΥ203 Εργαστήριο Κυκλωµάτων και Μετρήσεων Εισαγωγή στις Μετρήσεις Σημάτων και Επίδραση Οργάνου στις Μετρήσεις ιδάσκων: ρ. Γιώργος Ζάγγουλος Πανεπιστήµιο Κύπρου Τµήµα Ηλεκτρολόγων Μηχανικών και Μηχανικών

Διαβάστε περισσότερα

ΕΦΑΡΜΟΓΗ ΔΙΑΧΕΙΡΙΣΗΣ ΙΣΤΟΣΕΛΙΔΩΝ ΜΕΛΩΝ ΔΕΠ, ΤΜΗΜΑΤΟΣ ΜΑΘΗΜΑΤΙΚΩΝ ΠΑΝΕΠΙΣΤΗΜΙΟΥ ΠΑΤΡΩΝ ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΠΛΟΗΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ

ΕΦΑΡΜΟΓΗ ΔΙΑΧΕΙΡΙΣΗΣ ΙΣΤΟΣΕΛΙΔΩΝ ΜΕΛΩΝ ΔΕΠ, ΤΜΗΜΑΤΟΣ ΜΑΘΗΜΑΤΙΚΩΝ ΠΑΝΕΠΙΣΤΗΜΙΟΥ ΠΑΤΡΩΝ ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΠΛΟΗΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ 2013 ΕΦΑΡΜΟΓΗ ΔΙΑΧΕΙΡΙΣΗΣ ΙΣΤΟΣΕΛΙΔΩΝ ΜΕΛΩΝ ΔΕΠ, ΤΜΗΜΑΤΟΣ ΜΑΘΗΜΑΤΙΚΩΝ ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΠΛΟΗΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ Περιήγηση στις δυνατότητες του λογισμικού και στον τρόπο χρήσης του ΟΜΑΔΑ ΕΡΓΟΥ ΔΙΕΥΘΥΝΣΗΣ

Διαβάστε περισσότερα

Εργαστήριο Κυκλωµάτων και Μετρήσεων

Εργαστήριο Κυκλωµάτων και Μετρήσεων ΗΜΥ203 Εργαστήριο Κυκλωµάτων και Μετρήσεων Εισαγωγή στις Μετρήσεις Σημάτων και Επίδραση Οργάνου στις Μετρήσεις ιδάσκων: ρ. Γιώργος Ζάγγουλος Πανεπιστήµιο Κύπρου Τµήµα Ηλεκτρολόγων Μηχανικών και Μηχανικών

Διαβάστε περισσότερα

ΑΣΚΗΣΗ 2 η N-MOS ΚΑΙ P-MOS TRANSISTOR ΩΣ ΔΙΑΚΟΠΤΗΣ

ΑΣΚΗΣΗ 2 η N-MOS ΚΑΙ P-MOS TRANSISTOR ΩΣ ΔΙΑΚΟΠΤΗΣ ΑΣΚΗΣΗ 2 η N-MOS ΚΑΙ P-MOS TRANSISTOR ΩΣ ΔΙΑΚΟΠΤΗΣ ΘΕΩΡΙΑ 1. Εργαλεία εξομοίωσης, SPICE, αρχεία περιγραφής κυκλωμάτων (netlist) (Παρ. 3.4, σελ 152-155) 2. To transistor ως διακόπτης, πύλη διέλευσης. (Παρ

Διαβάστε περισσότερα

ηµιουργία Αρχείου Πρότζεκτ (.qpf)

ηµιουργία Αρχείου Πρότζεκτ (.qpf) Εργαστήριο Ψηφιακών Συστηµάτων ΗΜΥ211 Εισαγωγή στο λογισµικό Quartus II v13 web edition 1 ηµιουργία Αρχείου Πρότζεκτ (.qpf) Με την εκκίνηση της εφαρµογής Quartus II v13.0 SP1 web edition, επιλέξτε File

Διαβάστε περισσότερα

Atlantis - Νέο user interface

Atlantis - Νέο user interface New Desktop 1 Atlantis - Νέο user interface ATLANTIS - ΝΕΟ USER INTERFACE...2 ΓΕΝΙΚΗ ΠΑΡΟΥΣΙΑΣΗ...3 ΓΡΑΜΜΗ ΣΥΣΤΗΜΑΤΟΣ...4 ΜΠΑΡΑ ΧΡΗΣΤΗ (USER TOOLBAR)...5 ΚΕΝΤΡΙΚΟ ΜΕΝΟΥ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ...6 Κεντρικό μενού

Διαβάστε περισσότερα

5.1.1 Περιγραφή των συστατικών τμημάτων ενός γραφήματος

5.1.1 Περιγραφή των συστατικών τμημάτων ενός γραφήματος 5. Γραφήματα 5.1 Εισαγωγή 5.1.1 Περιγραφή των συστατικών τμημάτων ενός γραφήματος Το Discoverer παρέχει μεγάλες δυνατότητες στη δημιουργία γραφημάτων, καθιστώντας δυνατή τη διαμόρφωση κάθε συστατικού μέρους

Διαβάστε περισσότερα

POWERPOINT 2003. Είναι το δημοφιλέστερο πρόγραμμα παρουσιάσεων.

POWERPOINT 2003. Είναι το δημοφιλέστερο πρόγραμμα παρουσιάσεων. POWERPOINT 2003 1. Τι είναι το PowerPoint (ppt)? Είναι το δημοφιλέστερο πρόγραμμα παρουσιάσεων. 2. Τι δυνατότητες έχει? Δημιουργία παρουσίασης. Μορφοποίηση παρουσίασης. Δημιουργία γραφικών. Δημιουργία

Διαβάστε περισσότερα

ΠΑΛΜΟΓΡΑΦΟΣ ΤΡΟΦΟ ΟΤΙΚΟ ΓΕΝΝΗΤΡΙΑ

ΠΑΛΜΟΓΡΑΦΟΣ ΤΡΟΦΟ ΟΤΙΚΟ ΓΕΝΝΗΤΡΙΑ ΟΡΓΑΝΑ ΕΡΓΑΣΤΗΡΙΟΥ 1 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ Εισαγωγή στις Τηλεπικοινωνίες ΟΡΓΑΝΑ ΕΡΓΑΣΤΗΡΙΟΥ ΠΑΛΜΟΓΡΑΦΟΣ ΤΡΟΦΟ ΟΤΙΚΟ ΓΕΝΝΗΤΡΙΑ 2 Εργαστήριο Κινητών Ραδιοεπικοινωνιών, ΣΗΜΜΥ ΕΜΠ

Διαβάστε περισσότερα

ΤΕΙ ΚΑΒΑΛΑΣ 2012. 1.1 Εισαγωγή Αντικείμενο πτυχιακής εργασίας.σελ. 2. 1.2 Περιεχόμενα εγχειριδίου Αναφοράς Προγραμμάτων.. σελ. 3

ΤΕΙ ΚΑΒΑΛΑΣ 2012. 1.1 Εισαγωγή Αντικείμενο πτυχιακής εργασίας.σελ. 2. 1.2 Περιεχόμενα εγχειριδίου Αναφοράς Προγραμμάτων.. σελ. 3 1 ΠΕΡΙΕΧΟΜΕΝΑ 1.1 Εισαγωγή Αντικείμενο πτυχιακής εργασίας.σελ. 2 1.2 Περιεχόμενα εγχειριδίου Αναφοράς Προγραμμάτων.. σελ. 3 1.3 Παράδειγμα τριφασικού επαγωγικού κινητήρα..σελ. 4-9 1.4 Σχεδίαση στο Visio

Διαβάστε περισσότερα

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ "PROΩΘΗΣΗ" PROώθηση

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ PROΩΘΗΣΗ PROώθηση ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ "PROΩΘΗΣΗ" PROώθηση Περιεχόμενα Εγκατάσταση ΠΕΡΙΕΧΟΜΕΝΑ ΣΥΣΚΕΥΑΣΙΑΣ... 3 ΣΥΝΔΕΣΗ ΕΞΟΠΛΙΣΜΟΥ... 3 ΡΥΘΜΙΣΗ Wi-Fi... 4 ΕΙΣΟΔΟΣ ΧΡΗΣΤΗ... 6 ΠΡΟΣΘΗΚΗ ΝΕΑΣ ΣΥΣΚΕΥΗΣ... 6 ΚΑΤΑΣΤΑΣΗ ΣΥΣΚΕΥΗΣ...

Διαβάστε περισσότερα

Περιεχόμενα ΓΕΩΠΥΛΗ ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΚΕΝΤΡΙΚΟ SITE. ΧΑΡΤΗΣ... 2 Είσοδος στην εφαρμογή «Χάρτης»... 2 Λειτουργίες εφαρμογής «Χάρτης»...

Περιεχόμενα ΓΕΩΠΥΛΗ ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΚΕΝΤΡΙΚΟ SITE. ΧΑΡΤΗΣ... 2 Είσοδος στην εφαρμογή «Χάρτης»... 2 Λειτουργίες εφαρμογής «Χάρτης»... Περιεχόμενα ΧΑΡΤΗΣ... 2 Είσοδος στην εφαρμογή «Χάρτης»... 2 Λειτουργίες εφαρμογής «Χάρτης»....2 Πλοήγηση στο χάρτη... 3 Σχεδίαση στο χάρτη... 4 Εκτύπωση του χάρτη... 6 Μετρήσεις επάνω στο χάρτη... 9 Εμφάνιση

Διαβάστε περισσότερα

ΠΛΑΚΕΤΕΣ ΤΥΠΩΜΕΝΩΝ ΚΥΚΛΩΜΑΤΩΝ (PRINTED CIRCUIT BOARDS P.C.B.)

ΠΛΑΚΕΤΕΣ ΤΥΠΩΜΕΝΩΝ ΚΥΚΛΩΜΑΤΩΝ (PRINTED CIRCUIT BOARDS P.C.B.) ΠΛΑΚΕΤΕΣ ΤΥΠΩΜΕΝΩΝ ΚΥΚΛΩΜΑΤΩΝ (PRINTED CIRCUIT BOARDS P.C.B.) ΤΕΙ ΠΕΙΡΑΙΑ ΤΜΗΜΑ ΗΛΕΚΤΡΟΝΙΚΗΣ Αναπλ. Καθηγητής Π. Παπαγέωργας Χειµερινό Εξάµηνο 2004-2005 1. Εισαγωγή Μία πλακέτα τυπωµένου κυκλώµατος (Printed

Διαβάστε περισσότερα

Εισαγωγή στην εφαρμογή Βασική Σελίδα (Activity) Αναζήτηση Πελάτη... 6 Προβολή Πελάτη... 7 Επεξεργασία Πελάτη... 10

Εισαγωγή στην εφαρμογή Βασική Σελίδα (Activity) Αναζήτηση Πελάτη... 6 Προβολή Πελάτη... 7 Επεξεργασία Πελάτη... 10 Περιεχόμενα Εισαγωγή στην εφαρμογή... 2 Βασική Σελίδα (Activity)... 3 Ρυθμίσεις... 3 Πελάτες... 6 Αναζήτηση Πελάτη... 6 Προβολή Πελάτη... 7 Επεξεργασία Πελάτη... 10 Αποθήκη... 11 Αναζήτηση προϊόντος...

Διαβάστε περισσότερα

Εφαρμογές Ψηφιακών Ηλεκτρονικών

Εφαρμογές Ψηφιακών Ηλεκτρονικών ΑΣΚΗΣΗ 1 Εφαρμογές Ψηφιακών Ηλεκτρονικών Εργαστήριο Ηλεκτρονικής Τηλεπικοινωνιών και Εφαρμογών, Τμήμα Φυσικής, Πανεπιστήμιο Ιωαννίνων Βασίλης Χριστοφιλάκης 1 ΑΣΚΗΣΗ 1: ΕΙΣΑΓΩΓΗ ΣΤ Η ΨΗΦΙΑΚΗ ΣΧΕΔΙΑΣΗ ΜΕΣΩ

Διαβάστε περισσότερα

Διαχείριση Γρήγορης Καταχώρησης Πωλήσεων

Διαχείριση Γρήγορης Καταχώρησης Πωλήσεων Διαχείριση Γρήγορης Καταχώρησης Πωλήσεων Περιεχόμενα Παραμετροποίηση Γρήγορης Καταχώρησης... 3 Γρήγορη Καταχώρηση... 4 Κατηγορία Λιανικής & Μαζική Ανάθεση Κατηγορίας στα είδη... 9 Γρήγορη Καταχώρηση Πωλήσεων

Διαβάστε περισσότερα

ΚΕΦΑΛΑΙΟ 5 ΠΡΟΣΟΜΟΙΩΤΗΣ PLC SIMATIC S7-300

ΚΕΦΑΛΑΙΟ 5 ΠΡΟΣΟΜΟΙΩΤΗΣ PLC SIMATIC S7-300 ΚΕΦΑΛΑΙΟ 5 ΠΡΟΣΟΜΟΙΩΤΗΣ PLC SIATIC S7-300 5. Σκοπός του προσομοιωτή. Χωρίς τον προσομοιωτή ο έλεγχος της ορθότητας ενός προγράμματος μπορεί να γίνει μόνο offline με τη χρήση του λογισμικού STEP 7 της Siemens

Διαβάστε περισσότερα

Εργασία-3: Παρουσίαση Εργασίας. Ομάδα Α. Προετοιμασία Αναφοράς

Εργασία-3: Παρουσίαση Εργασίας. Ομάδα Α. Προετοιμασία Αναφοράς Εργασία-3: Παρουσίαση Εργασίας Ομάδα Α. Προετοιμασία Αναφοράς Αρκετοί πιστεύουν πως η επιτυχία μιας παρουσίασης είναι δεδομένη εάν ο παρουσιαστής κατέχει το θέμα που πρόκειται να παρουσιάσει και είναι

Διαβάστε περισσότερα

Εργαστήριο «Τεχνολογία Πολιτισμικού Λογισμικού» Ενότητα. Σχεδίαση Βάσεων Δεδομένων

Εργαστήριο «Τεχνολογία Πολιτισμικού Λογισμικού» Ενότητα. Σχεδίαση Βάσεων Δεδομένων Ενότητα 3 Σχεδίαση Βάσεων Δεδομένων 17 18 3.1 Εισαγωγή Μία βάση δεδομένων αποτελείται από δεδομένα για διάφορα θέματα τα οποία όμως σχετίζονται μεταξύ τους και είναι καταχωρημένα με συγκεκριμένο τρόπο.

Διαβάστε περισσότερα

ΕΡΓΑΣΤΗΡΙΟ ΑΝΑΛΟΓΙΚΩΝ & ΨΗΦΙΑΚΩΝ ΕΠΙΚΟΙΝΩΝΙΩΝ

ΕΡΓΑΣΤΗΡΙΟ ΑΝΑΛΟΓΙΚΩΝ & ΨΗΦΙΑΚΩΝ ΕΠΙΚΟΙΝΩΝΙΩΝ Σχολή Θετικών Επιστημών και Τεχνολογίας Τμήμα Επιστήμης και Τεχνολογίας Τηλεπικοινωνιών ΕΡΓΑΣΤΗΡΙΟ ΑΝΑΛΟΓΙΚΩΝ & ΨΗΦΙΑΚΩΝ ΕΠΙΚΟΙΝΩΝΙΩΝ Αρχές Τηλ/ων Συστημάτων Εργαστήριο 2 ο : Φάσμα σημάτων - AWGN Βοηθητικές

Διαβάστε περισσότερα

PowerPoint Ένα εργαλείο παρουσίασης

PowerPoint Ένα εργαλείο παρουσίασης Εργασία 7η 2 Αρκετοί πιστεύουν πως η επιτυχία μιας παρουσίασης είναι δεδομένη εάν ο παρουσιαστής κατέχει το θέμα που πρόκειται να παρουσιάσει και είναι σε θέση να χειρίζεται ί ά άνετα έ ένα πρόγραμμα ό

Διαβάστε περισσότερα

Οδηγίες EQL Desktop (rev.1.0.23) ΣΥΝ ΕΣΗ S-710 ΜΕ ΚΑΛΩ ΙΟ USB ΠΡΟΚΑΤΑΡΚΤΙΚΕΣ ΕΡΓΑΣΙΕΣ

Οδηγίες EQL Desktop (rev.1.0.23) ΣΥΝ ΕΣΗ S-710 ΜΕ ΚΑΛΩ ΙΟ USB ΠΡΟΚΑΤΑΡΚΤΙΚΕΣ ΕΡΓΑΣΙΕΣ Οδηγίες EQL Desktop (rev.1.0.23) Πρόγραμμα για τον Προγραμματισμό των Μηχανών D.P.S. S-800, Open Cash και S-710 μέσω Ηλεκτρονικού Υπολογιστή ΣΥΝ ΕΣΗ S-710 ΜΕ ΚΑΛΩ ΙΟ USB Εγκατάσταση ΠΡΟΚΑΤΑΡΚΤΙΚΕΣ ΕΡΓΑΣΙΕΣ

Διαβάστε περισσότερα

Σύντομη περιγραφή 5. Για να ξεκινήσετε 6. Οι οθόνες του προγράμματος 8. Εγκατάσταση προγράμματος 6 Δημιουργία κωδικών χρήστη 7

Σύντομη περιγραφή 5. Για να ξεκινήσετε 6. Οι οθόνες του προγράμματος 8. Εγκατάσταση προγράμματος 6 Δημιουργία κωδικών χρήστη 7 Σύντομη περιγραφή 5 Για να ξεκινήσετε 6 Εγκατάσταση προγράμματος 6 Δημιουργία κωδικών χρήστη 7 Οι οθόνες του προγράμματος 8 Αρχική οθόνη 8 Στοιχεία ασθενή 9 Εργασίες - Ραντεβού 10 Εικόνες 11 Ημερολόγιο

Διαβάστε περισσότερα

Διαχείριση Γρήγορης Καταχώρησης Πωλήσεων

Διαχείριση Γρήγορης Καταχώρησης Πωλήσεων Διαχείριση Γρήγορης Καταχώρησης Πωλήσεων Σε αυτό το εγχειρίδιο περιγράφεται η παραμετροποίηση και η χρήση της γρήγορης καταχώρησης πωλήσεων, καθώς και της κατηγορίας λιανικής των ειδών. Περιεχόμενα Παραμετροποίηση

Διαβάστε περισσότερα

ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα

ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα ΜΙΚΡΟΗΛΕΚΤΡΟΝΙΚΗ - VLSI Ενότητα: Συνδιαστικά κυκλώματα, βασικές στατικές λογικές πύλες, σύνθετες και δυναμικές πύλες Κυριάκης

Διαβάστε περισσότερα

ΗΜΥ Εργαστήριο Κυκλωµάτων και Μετρήσεων. Πανεπιστήμιο Κύπρου. Τμήμα Ηλεκτρολόγων Μηχανικών και Μηχανικών Υπολογιστών

ΗΜΥ Εργαστήριο Κυκλωµάτων και Μετρήσεων. Πανεπιστήμιο Κύπρου. Τμήμα Ηλεκτρολόγων Μηχανικών και Μηχανικών Υπολογιστών Εργαστήριο Κυκλωµάτων και Μετρήσεων ΗΜΥ203 ιάλεξη και Φροντιστήριο 2 12/09/12 1 Περίληψη Παρατηρήσεις / Απορίες στα Εργ. 0 και 1 Εισαγωγή στο Εργαστήριο 2 Εισαγωγή στο PSpice 2 Εργαστήριο 0 Βρείτε τις

Διαβάστε περισσότερα

Οδηγίες έναρξης-κατάθεσης πτυχιακής εργασίας

Οδηγίες έναρξης-κατάθεσης πτυχιακής εργασίας Α.Ε.Ι. ΠΕΙΡΑΙΑ Τ.Τ. ΤΜΗΜΑ ΚΛΩΣΤΟΫΦΑΝΤΟΥΡΓΩΝ ΜΗΧΑΝΙΚΩΝ Τ.Ε. Οδηγίες έναρξης-κατάθεσης πτυχιακής εργασίας Εσωτερικός Κανονισμός Α.Ε.Ι. Πειραιά Τ.Τ. (Φ.Ε.Κ. 3257/20.12.2013) Οδηγίες έναρξης - κατάθεσης πτυχιακής

Διαβάστε περισσότερα

ΓΡΑΦΙΚΕΣ ΠΑΡΑΣΤΑΣΕΙΣ ΜΕ ΕXCEL

ΓΡΑΦΙΚΕΣ ΠΑΡΑΣΤΑΣΕΙΣ ΜΕ ΕXCEL ΓΡΑΦΙΚΕΣ ΠΑΡΑΣΤΑΣΕΙΣ ΜΕ ΕXCEL 1. Εισαγωγή δεδομένων σε φύλλο εργασίας του Microsoft Excel Για να τοποθετήσουμε τις μετρήσεις μας σε ένα φύλλο Excel, κάνουμε κλικ στο κελί στο οποίο θέλουμε να τοποθετήσουμε

Διαβάστε περισσότερα

Η ΑΞΙΟΠΟΙΗΣΗ ΤΟΥ ΕΚΠΑΙΔΕΥΤΙΚΟΥ ΛΟΓΙΣΜΙΚΟΥ COACH 5 ΣΤΗΝ ΔΙΔΑΣΚΑΛΙΑ ΜΑΘΗΜΑΤΩΝ ΕΙΔΙΚΟΤΗΤΑΣ ΤΟΥ ΗΛΕΚΤΡΟΝΙΚΟΥ ΤΟΜΕΑ ΤΩΝ Τ.Ε.Ε.

Η ΑΞΙΟΠΟΙΗΣΗ ΤΟΥ ΕΚΠΑΙΔΕΥΤΙΚΟΥ ΛΟΓΙΣΜΙΚΟΥ COACH 5 ΣΤΗΝ ΔΙΔΑΣΚΑΛΙΑ ΜΑΘΗΜΑΤΩΝ ΕΙΔΙΚΟΤΗΤΑΣ ΤΟΥ ΗΛΕΚΤΡΟΝΙΚΟΥ ΤΟΜΕΑ ΤΩΝ Τ.Ε.Ε. 2 Ο ΣΥΝΕΔΡΙΟ ΣΤΗ ΣΥΡΟ ΤΠΕ ΣΤΗΝ ΕΚΠΑΙΔΕΥΣΗ 485 Η ΑΞΙΟΠΟΙΗΣΗ ΤΟΥ ΕΚΠΑΙΔΕΥΤΙΚΟΥ ΛΟΓΙΣΜΙΚΟΥ COACH 5 ΣΤΗΝ ΔΙΔΑΣΚΑΛΙΑ ΜΑΘΗΜΑΤΩΝ ΕΙΔΙΚΟΤΗΤΑΣ ΤΟΥ ΗΛΕΚΤΡΟΝΙΚΟΥ ΤΟΜΕΑ ΤΩΝ Τ.Ε.Ε. Μπουλταδάκης Στέλιος Εκπαιδευτικός

Διαβάστε περισσότερα

ΣΧΕΔΙΑΣΗ ΚΑΙ ΚΑΤΑΣΚΕΥΗ ΗΛΕΚΤΡΟΝΙΚΩΝ ΚΥΚΛΩΜΑΤΩΝ. Δρ. Δ. Λαμπάκης (10 η σειρά διαφανειών)

ΣΧΕΔΙΑΣΗ ΚΑΙ ΚΑΤΑΣΚΕΥΗ ΗΛΕΚΤΡΟΝΙΚΩΝ ΚΥΚΛΩΜΑΤΩΝ. Δρ. Δ. Λαμπάκης (10 η σειρά διαφανειών) ΣΧΕΔΙΑΣΗ ΚΑΙ ΚΑΤΑΣΚΕΥΗ ΗΛΕΚΤΡΟΝΙΚΩΝ ΚΥΚΛΩΜΑΤΩΝ Δρ. Δ. Λαμπάκης (10 η σειρά διαφανειών) Σχεδιασμός και Προσομοίωση Βασικών Κυκλωμάτων Τεχνολογίας CMOS Με βάση το εργαλείο σχεδιασμού Microwind Σκοπός: η

Διαβάστε περισσότερα

ΑΣΚΗΣΗ 9η-10η ΑΡΙΘΜΗΤΙΚΗ-ΛΟΓΙΚΗ ΜΟΝΑΔΑ ΕΝΟΣ ΨΗΦΙΟΥ (1-BIT ALU)

ΑΣΚΗΣΗ 9η-10η ΑΡΙΘΜΗΤΙΚΗ-ΛΟΓΙΚΗ ΜΟΝΑΔΑ ΕΝΟΣ ΨΗΦΙΟΥ (1-BIT ALU) ΑΣΚΗΣΗ 9η-10η ΑΡΙΘΜΗΤΙΚΗ-ΛΟΓΙΚΗ ΜΟΝΑΔΑ ΕΝΟΣ ΨΗΦΙΟΥ (1-BIT ALU) ΘΕΩΡΙΑ Αντικείμενο της άσκησης είναι ο λογικός σχεδιασμός, η εξομοίωση και η παραγωγή του layout μιας αριθμητικής-λογικής μονάδας ενός ψηφίου

Διαβάστε περισσότερα

Χρήσιμες Ρυθμίσεις του Windows 7 στον Η/Υ σας

Χρήσιμες Ρυθμίσεις του Windows 7 στον Η/Υ σας Χρήσιμες Ρυθμίσεις του Windows 7 στον Η/Υ σας Πώς να δημιουργήσουμε ένα νέο λογαριασμό χρήστη (User Account) στα Windows 7 Αρκετές φορές τυχαίνει να χρησιμοποιούν διάφορα άτομα τον Η/Υ σας. Σε τέτοιες

Διαβάστε περισσότερα

ΣΧΗΜΑΤΑ-ΕΙΚΟΝΕΣ-ΕΞΙΣΩΣΕΙΣ

ΣΧΗΜΑΤΑ-ΕΙΚΟΝΕΣ-ΕΞΙΣΩΣΕΙΣ ΤΕΙ Ηρακλείου Τμήμα Λογιστικής Πληροφορική I 5 η Εργαστηριακή άσκηση (WORD) ΣΧΗΜΑΤΑ-ΕΙΚΟΝΕΣ-ΕΞΙΣΩΣΕΙΣ ΜΑΘΗΜΑ 5 ο : ΣΧΗΜΑΤΑ-ΕΙΚΟΝΕΣ-ΕΞΙΣΩΣΕΙΣ 1 ΔΗΜΙΟΥΡΓΙΑ ΣΧΗΜΑΤΩΝ Για τη δημιουργία σχημάτων στο WORD χρησιμοποιείται

Διαβάστε περισσότερα

Βιομηχανικοί Ελεγκτές

Βιομηχανικοί Ελεγκτές Βιομηχανικοί Ελεγκτές Σημειώσεις Εργαστηρίου Έλεγχος Στάθμης Δοχείου με P.I.D. Ελεγκτή Περιεχόμενα 1. Τρόπος Εισαγωγής στο πρόγραμμα εξομοίωσης. 2. Τρόπος λειτουργίας εξομοιωτή. 3. Αναγνώριση ιδιοτήτων

Διαβάστε περισσότερα

ΗΛΕΚΤΡΙΚΑ ΚΥΚΛΩΜΑΤΑ Φάση 1 η Γνωριμία με το λογισμικό Tina Pro: ΛΟΓΙΣΜΙΚΟ ΣΧΕΔΙΑΣΗΣ ΠΡΟΣΟΜΟΙΩΣΗΣ Χρόνος υλοποίησης: 15

ΗΛΕΚΤΡΙΚΑ ΚΥΚΛΩΜΑΤΑ Φάση 1 η Γνωριμία με το λογισμικό Tina Pro: ΛΟΓΙΣΜΙΚΟ ΣΧΕΔΙΑΣΗΣ ΠΡΟΣΟΜΟΙΩΣΗΣ Χρόνος υλοποίησης: 15 Δημήτριος Καβαλιέρος Msc. Ηλεκτρολόγος Μηχανικός www.jimkava.com & jimch70@gmail.com ΗΛΕΚΤΡΙΚΑ ΚΥΚΛΩΜΑΤΑ Φάση 1 η Γνωριμία με το λογισμικό Tina Pro: ΛΟΓΙΣΜΙΚΟ ΣΧΕΔΙΑΣΗΣ ΠΡΟΣΟΜΟΙΩΣΗΣ Χρόνος υλοποίησης:

Διαβάστε περισσότερα

Λίγα λόγια από το συγγραφέα Κεφάλαιο 1: PowerPoint Κεφάλαιο 2: Εκκίνηση του PowerPoint... 13

Λίγα λόγια από το συγγραφέα Κεφάλαιο 1: PowerPoint Κεφάλαιο 2: Εκκίνηση του PowerPoint... 13 Περιεχόμενα Λίγα λόγια από το συγγραφέα... 7 Κεφάλαιο 1: PowerPoint... 9 Κεφάλαιο 2: Εκκίνηση του PowerPoint... 13 Κεφάλαιο 3: Δημιουργία νέας παρουσίασης... 27 Κεφάλαιο 4: Μορφοποίηση κειμένου παρουσίασης...

Διαβάστε περισσότερα

Σχεδιαστικά Προγράμματα Επίπλου

Σχεδιαστικά Προγράμματα Επίπλου Σχεδιαστικά Προγράμματα Επίπλου Καθηγήτρια ΦΕΡΦΥΡΗ ΣΩΤΗΡΙΑ Τμήμα ΣΧΕΔΙΑΣΜΟΥ & ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ - ΕΠΙΠΛΟΥ Σχεδιαστικά Προγράμματα Επίπλου Η σχεδίαση με τον παραδοσιακό τρόπο απαιτεί αυξημένο χρόνο, ενώ

Διαβάστε περισσότερα

ΑΣΚΗΣΗ 8 η -9 η ΣΧΕΔΙΑΣΗ ΑΡΙΘΜΗΤΙΚΗΣ ΛΟΓΙΚΗΣ ΜΟΝΑΔΑΣ ΤΕΣΣΑΡΩΝ ΔΥΑΔΙΚΩΝ ΨΗΦΙΩΝ

ΑΣΚΗΣΗ 8 η -9 η ΣΧΕΔΙΑΣΗ ΑΡΙΘΜΗΤΙΚΗΣ ΛΟΓΙΚΗΣ ΜΟΝΑΔΑΣ ΤΕΣΣΑΡΩΝ ΔΥΑΔΙΚΩΝ ΨΗΦΙΩΝ ΑΣΚΗΣΗ 8 η -9 η ΣΧΕΔΙΑΣΗ ΑΡΙΘΜΗΤΙΚΗΣ ΛΟΓΙΚΗΣ ΜΟΝΑΔΑΣ ΤΕΣΣΑΡΩΝ ΔΥΑΔΙΚΩΝ ΨΗΦΙΩΝ ΘΕΩΡΙΑ Αντικείμενο της άσκησης είναι ο λογικός σχεδιασμός, και η εξομοίωση μίας αριθμητικήςλογικής μονάδας τεσσάρων δυαδικών

Διαβάστε περισσότερα

Εισαγωγή στο πρόγραμμα Microsoft word 2003

Εισαγωγή στο πρόγραμμα Microsoft word 2003 Εισαγωγή στο πρόγραμμα Microsoft word 2003 Έναρξη 1. Εκκίνηση του προγράμματος Για να ξεκινήσουμε το Word, πατάμε στο κουμπί Εναρξη και από το μενού που εμφανίζεται επιλέγουμε Προγράμματα και Microsoft

Διαβάστε περισσότερα

Περιεχόμενα. Μέρος 1: Βασικές έννοιες Πληροφορικής και επικοινωνιών Μέρος 2: Χρήση υπολογιστή και διαχείριση αρχείων Πρόλογος...

Περιεχόμενα. Μέρος 1: Βασικές έννοιες Πληροφορικής και επικοινωνιών Μέρος 2: Χρήση υπολογιστή και διαχείριση αρχείων Πρόλογος... Περιεχόμενα Πρόλογος...11 Μέρος 1: Βασικές έννοιες Πληροφορικής και επικοινωνιών... 13 1.1 Εισαγωγή στους υπολογιστές... 15 1.2 Μονάδες μέτρησης... 27 1.3 Οι βασικές λειτουργίες ενός ηλεκτρονικού υπολογιστή...

Διαβάστε περισσότερα

Συνοπτικό εγχειρίδιο χρήσης του Microsoft Visual Studio 2010

Συνοπτικό εγχειρίδιο χρήσης του Microsoft Visual Studio 2010 Τμήμα Πληροφορικής & Επικοινωνιών Τομέας Υπολογιστικών Τεχνικών & Συστημάτων Συνοπτικό εγχειρίδιο χρήσης του Microsoft Visual Studio 2010 Ιωάννης Γεωργουδάκης - Πάρις Μαστοροκώστας Σεπτέμβριος 2011 ΠΕΡΙΕΧΟΜΕΝΑ

Διαβάστε περισσότερα

Εργαστηριακή άσκηση. Σχεδίαση layout και προσομοίωση κυκλώματος με το πρόγραμμα MICROWIND

Εργαστηριακή άσκηση. Σχεδίαση layout και προσομοίωση κυκλώματος με το πρόγραμμα MICROWIND Ε.Μ.Π. - ΣΧΟΛΗ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΚΑΙ ΜΗΧΑΝΙΚΩΝ ΥΠΟΛΟΓΙΣΤΩΝ ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΑΣ ΥΠΟΛΟΓΙΣΤΩΝ ΚΑΙ ΠΛΗΡΟΦΟΡΙΚΗΣ ΕΡΓΑΣΤΗΡΙΟ ΜΙΚΡΟΫΠΟΛΟΓΙΣΤΩΝ ΚΑΙ ΨΗΦΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΕΙΣΑΓΩΓΗ ΣΤΗ ΣΧΕΔΙΑΣΗ ΣΥΣΤΗΜΑΤΩΝ VLSI

Διαβάστε περισσότερα

A3.3 Γραφικά Περιβάλλοντα Επικοινωνίας και Διαχείριση Παραθύρων

A3.3 Γραφικά Περιβάλλοντα Επικοινωνίας και Διαχείριση Παραθύρων A3.3 Γραφικά Περιβάλλοντα Επικοινωνίας και Διαχείριση Παραθύρων Τι θα μάθουμε σήμερα: Να αναφέρουμε τα κύρια χαρακτηριστικά ενός Γραφικού Περιβάλλοντος Επικοινωνίας Να εξηγούμε τη χρήση των κουμπιών του

Διαβάστε περισσότερα

Εργαστήριο Εισαγωγής στη Σχεδίαση Συστημάτων VLSI

Εργαστήριο Εισαγωγής στη Σχεδίαση Συστημάτων VLSI Ε.Μ.Π. - ΣΧΟΛΗ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΚΑΙ ΜΗΧΑΝΙΚΩΝ ΥΠΟΛΟΓΙΣΤΩΝ ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΑΣ ΥΠΟΛΟΓΙΣΤΩΝ ΚΑΙ ΠΛΗΡΟΦΟΡΙΚΗΣ ΕΡΓΑΣΤΗΡΙΟ ΜΙΚΡΟΫΠΟΛΟΓΙΣΤΩΝ ΚΑΙ ΨΗΦΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΕΙΣΑΓΩΓΗ ΣΤΗ ΣΧΕΔΙΑΣΗ ΣΥΣΤΗΜΑΤΩΝ VLSI

Διαβάστε περισσότερα

ΣΥΝΤΟΜΟ ΕΓΧΕΙΡΙ ΙΟ ΤΟΥ ΛΟΓΙΣΜΙΚΟΥ ΠΡΟΣΟΜΟΙΩΣΗΣ ΚΥΚΛΩΜΑΤΩΝ ΜULTISIM

ΣΥΝΤΟΜΟ ΕΓΧΕΙΡΙ ΙΟ ΤΟΥ ΛΟΓΙΣΜΙΚΟΥ ΠΡΟΣΟΜΟΙΩΣΗΣ ΚΥΚΛΩΜΑΤΩΝ ΜULTISIM ΤΕΙ ΠΕΙΡΑΙΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΗΛΕΚΤΡΟΝΙΚΗΣ ΕΡΓΑΣΤΗΡΙΟ ΗΛΕΚΤΡΟΝΙΚΑ Ι ΣΥΝΤΟΜΟ ΕΓΧΕΙΡΙ ΙΟ ΤΟΥ ΛΟΓΙΣΜΙΚΟΥ ΠΡΟΣΟΜΟΙΩΣΗΣ ΚΥΚΛΩΜΑΤΩΝ ΜULTISIM ΕΑΡΙΝΟ ΕΞΑΜΗΝΟ 2007-08 ΣΥΝΤΟΜΟ ΕΓΧΕΙΡΙ ΙΟ ΤΟΥ ΛΟΓΙΣΜΙΚΟΥ

Διαβάστε περισσότερα

Συλλογή & Επεξεργασία Δεδομένων Εργαστήριο 5. Ρυθμίζοντας τη Φορά Περιστροφής. Σύστημα Συλλογής & Επεξεργασίας Μετρήσεων

Συλλογή & Επεξεργασία Δεδομένων Εργαστήριο 5. Ρυθμίζοντας τη Φορά Περιστροφής. Σύστημα Συλλογής & Επεξεργασίας Μετρήσεων Σκοπός Συλλογή & Επεξεργασία Δεδομένων Εργαστήριο 5 Ρυθμίζοντας τη Φορά Περιστροφής DC Κινητήρα. Σύστημα Συλλογής & Επεξεργασίας Μετρήσεων Βασική δομή ενός προγράμματος στο LabVIEW. Εμπρόσθιο Πλαίσιο (front

Διαβάστε περισσότερα

Προγραμματισμός Ηλεκτρονικών Υπολογιστών 2 - Εργαστήριο

Προγραμματισμός Ηλεκτρονικών Υπολογιστών 2 - Εργαστήριο Προγραμματισμός Ηλεκτρονικών Υπολογιστών 2 - Εργαστήριο Ενότητα 11: Simulink Διδάσκουσα: Τσαγκαλίδου Ροδή Τμήμα: Ηλεκτρολόγων Μηχανικών ΤΕ Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες

Διαβάστε περισσότερα

4. ΠΡΟΣΟΜΟΙΩΣΗ ΚΥΚΛΩΜΑΤΩΝ

4. ΠΡΟΣΟΜΟΙΩΣΗ ΚΥΚΛΩΜΑΤΩΝ 4. ΠΡΟΣΟΜΟΙΩΣΗ ΚΥΚΛΩΜΑΤΩΝ Κατόπιν της δηµιουργίας του σχηµατικού διαγράµµατος του προς εξέταση ηλεκτρικού - ηλεκτρονικού κυκλώµατος, είναι δυνατό να προχωρήσουµε στην προσοµοίωση της ηλεκτρικής συµπεριφοράς

Διαβάστε περισσότερα

Οδηγίες για την εγκατάσταση του πακέτου Cygwin

Οδηγίες για την εγκατάσταση του πακέτου Cygwin Οδηγίες για την εγκατάσταση του πακέτου Cygwin Ακολουθήστε τις οδηγίες που περιγράφονται σε αυτό το file μόνο αν έχετε κάποιο laptop ή desktop PC που τρέχουν κάποιο version των Microsoft Windows. 1) Copy

Διαβάστε περισσότερα

Λίγα λόγια από το συγγραφέα Κεφάλαιο 1: Microsoft Excel Κεφάλαιο 2: Η δομή ενός φύλλου εργασίας... 26

Λίγα λόγια από το συγγραφέα Κεφάλαιο 1: Microsoft Excel Κεφάλαιο 2: Η δομή ενός φύλλου εργασίας... 26 Περιεχόμενα Λίγα λόγια από το συγγραφέα... 7 Κεφάλαιο 1: Microsoft Excel 2002... 9 Κεφάλαιο 2: Η δομή ενός φύλλου εργασίας... 26 Κεφάλαιο 3: Δημιουργία νέου βιβλίου εργασίας και καταχώριση δεδομένων...

Διαβάστε περισσότερα

Γρήγορη Εκκίνηση. Όταν ξεκινήσετε το GeoGebra, εμφανίζεται το παρακάτω παράθυρο:

Γρήγορη Εκκίνηση. Όταν ξεκινήσετε το GeoGebra, εμφανίζεται το παρακάτω παράθυρο: Τι είναι το GeoGebra; Γρήγορη Εκκίνηση Λογισμικό Δυναμικών Μαθηματικών σε ένα - απλό στη χρήση - πακέτο Για την εκμάθηση και τη διδασκαλία σε όλα τα επίπεδα της εκπαίδευσης Συνδυάζει διαδραστικά γεωμετρία,

Διαβάστε περισσότερα

Παράδειγμα 6 Προσομοίωση και επίλυση Επίπεδων Πλακών

Παράδειγμα 6 Προσομοίωση και επίλυση Επίπεδων Πλακών Παράδειγμα 6 Προσομοίωση και επίλυση Επίπεδων Πλακών 2 Σημείωση Η ACE-HELLAS στο πλαίσιο της ανάπτυξης και βελτιστοποίησης των προϊόντων της, και συγκεκριμένα της εφαρμογής SCADA Pro, δημιούργησε τη νέα

Διαβάστε περισσότερα

Πως θα κατασκευάσω το πρώτο πρόγραμμα;

Πως θα κατασκευάσω το πρώτο πρόγραμμα; Εργαστήριο Δομημένος Προγραμματισμός (C#) Τμήμα Μηχανολογίας Νικόλαος Ζ. Ζάχαρης Καθηγητής Εφαρμογών Σκοπός Να γίνει εξοικείωση το μαθητών με τον ΗΥ και το λειτουργικό σύστημα. - Επίδειξη του My Computer

Διαβάστε περισσότερα

ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα. Τεχνική Σχεδίαση

ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα. Τεχνική Σχεδίαση ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Τεχνική Σχεδίαση Ενότητα: ΕΡΓΑΣΤΗΡΙΟ 6 ΣΧΕΔΙΑΣΗ ΝΕΟΥ ΚΥΚΛΩΜΑΤΟΣ ΑΝΑΛΥΣΗ ΑΠΟΤΕΛΕΣΜΑΤΩΝ ΘΕΟΔΩΡΟΣ ΓΚΑΝΕΤΣΟΣ Τμήμα Μηχ. Αυτοματισμού

Διαβάστε περισσότερα

Field Service Management ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ

Field Service Management ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ Field Service Management ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ 1 ΠΕΡΙΕΧΟΜΕΝΑ 1. ΑΝΑΛΥΣΗ ΜΕΝΟΥ ΕΦΑΡΜΟΓΗΣ... 4 2. ΕΠΕΞΗΓΗΣΗ ΚΕΝΤΡΙΚΟΥ ΜΕΝΟΥ ΚΑΡΤΕΛΑΣ... 5 3. ΔΗΜΙΟΥΡΓΙΑ ΠΕΛΑΤΗ... 6 4. ΑΝΑΖΗΤΗΣΗ ΠΕΛΑΤΗ... 6 5. ΕΠΕΞΕΡΓΑΣΙΑ/ΔΙΑΓΡΑΦΗ

Διαβάστε περισσότερα

Χρήση του Simulation Interface Toolkit για την Εξομοίωση και Πειραματισμό Συστημάτων Αυτομάτου Ελέγχου

Χρήση του Simulation Interface Toolkit για την Εξομοίωση και Πειραματισμό Συστημάτων Αυτομάτου Ελέγχου Χρήση του Simulation Interface Toolkit για την Εξομοίωση και Πειραματισμό Συστημάτων Αυτομάτου Ελέγχου Γ. Νικολακόπουλος, Μ. Κουνδουράκης, Α. Τζες και Γ. Γεωργούλας Πανεπιστήμιο Πατρών Τμήμα Ηλεκτρολόγων

Διαβάστε περισσότερα

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΠΡΟΓΡΑΜΜΑΤΟΣ Dcad 1.0

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΠΡΟΓΡΑΜΜΑΤΟΣ Dcad 1.0 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΠΡΟΓΡΑΜΜΑΤΟΣ Dcad 1.0 20130510 ΠΕΡΙΕΧΟΜΕΝΑ 1. Εγκατάσταση προγράμματος DCAD 2 2. Ενεργοποίηση Registration 2 3. DCAD 3 3.1 Εισαγωγή σημείων 3 3.2 Εξαγωγή σημείων 5 3.3 Στοιχεία ιδιοκτησίας

Διαβάστε περισσότερα

Περιγραφή του βασικού παραθύρου του Cubase SE3. Εικόνα 1

Περιγραφή του βασικού παραθύρου του Cubase SE3. Εικόνα 1 Περιγραφή του βασικού παραθύρου του Cubase SE3 Εικόνα 1 Transport panel Προετοιμασία και εκτέλεση ηχογράφησης σε ένα κανάλι MIDI και Quantize 1. Ανοίγουμε το Cubase, πηγαίνουμε στο μενού File και επιλέγουμε

Διαβάστε περισσότερα

Εργαστηριακή άσκηση 8 η (EXCEL) ΣΥΝΑΡΤΗΣΕΙΣ-ΣΧΗΜΑΤΑ-ΕΙΚΟΝΕΣ- ΓΡΑΦΗΜΑΤΑ

Εργαστηριακή άσκηση 8 η (EXCEL) ΣΥΝΑΡΤΗΣΕΙΣ-ΣΧΗΜΑΤΑ-ΕΙΚΟΝΕΣ- ΓΡΑΦΗΜΑΤΑ Εργαστηριακή άσκηση 8 η (EXCEL) ΣΥΝΑΡΤΗΣΕΙΣ-ΣΧΗΜΑΤΑ-ΕΙΚΟΝΕΣ- ΓΡΑΦΗΜΑΤΑ 1 Συνάρτηση SUMIF() Περιγραφή Χρησιμοποιείτε τη συνάρτηση SUMIF για να αθροίσετε τις τιμές σε μια περιοχή οι οποίες πληρούν τα κριτήρια

Διαβάστε περισσότερα

ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ ΔΗΜΙΟΥΡΓΙΑ ΑΡΧΕΙΟΥ ΠΡΟΣΘΗΚΗ ΒΙΒΛΙΟΘΗΚΩΝ

ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ ΔΗΜΙΟΥΡΓΙΑ ΑΡΧΕΙΟΥ ΠΡΟΣΘΗΚΗ ΒΙΒΛΙΟΘΗΚΩΝ ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ ΜΑΖΙ ΜΕ ΤΟ ΒΙΒΛΙΟ ΤΟΥ SEDRA-SMITH ΔΙΝΕΤΑΙ ΕΝΑ CD ΠΟΥ ΠΕΡΙΕΧΕΙ ΤΟ ΠΡΟΓΡΑΜΜΑ PSPICE, ΑΝΟΙΓΟΥΜΕ ΤΟ CD (ΑΝΟΙΓΜΑ, ΟΧΙ ΑΥΤΟΜΑΤΗ ΕΚΤΕΛΕΣΗ) ΠΗΓΑΙΝΟΥΜΕ ΣΤΟ ΦΑΚΕΛΟ ORCAD ΚΑΙ ΕΚΤΕΛΟΥΜΕ

Διαβάστε περισσότερα

Δημιουργία τομής σε εξάρτημα

Δημιουργία τομής σε εξάρτημα Ξεκινάμε την εφαρμογή Pro/Engineer Student Edition από την συντόμευση στην επιφάνεια εργασίας (ή από το κουμπί Έναρξη/PTC/ProEngineer Student Edition/ProEngineer Student Edition) Επιλέγουμε File Open (ή

Διαβάστε περισσότερα

Διαχείριση Βάσης Δεδομένων (dbadmin)

Διαχείριση Βάσης Δεδομένων (dbadmin) Published on PRISMA Win Help - Megasoft (http://docs.megasoft.gr) Home > Εμπορική Διαχείριση > Διαχείριση Βάσης Δεδομένων (dbadmin) Διαχείριση Βάσης Δεδομένων (dbadmin) Μέσα από τη διαχείριση βάσης δεδομένων

Διαβάστε περισσότερα

ΕΡΓΑΣΤΗΡΙΟ ΑΝΑΛΟΓΙΚΩΝ & ΨΗΦΙΑΚΩΝ ΕΠΙΚΟΙΝΩΝΙΩΝ

ΕΡΓΑΣΤΗΡΙΟ ΑΝΑΛΟΓΙΚΩΝ & ΨΗΦΙΑΚΩΝ ΕΠΙΚΟΙΝΩΝΙΩΝ Σχολή Θετικών Επιστημών και Τεχνολογίας Τμήμα Επιστήμης και Τεχνολογίας Τηλεπικοινωνιών ΕΡΓΑΣΤΗΡΙΟ ΑΝΑΛΟΓΙΚΩΝ & ΨΗΦΙΑΚΩΝ ΕΠΙΚΟΙΝΩΝΙΩΝ ΕΠΙΚΟΙΝΩΝΙΕΣ Ι Εργαστήριο 1 ο : Εισαγωγή στο Simulink-Σήματα ημιτόνου-awgn

Διαβάστε περισσότερα

B) Ετοιμάζοντας μια Παρουσίαση

B) Ετοιμάζοντας μια Παρουσίαση B) Ετοιμάζοντας μια Παρουσίαση Τι είναι μια παρουσίαση με τη βοήθεια ηλεκτρονικού υπολογιστή Ο υπολογιστής με την κατάλληλη εφαρμογή, μπορεί να μας βοηθήσει στη δημιουργία εντυπωσιακών εγγράφων, διαφανειών

Διαβάστε περισσότερα

ΠΛΗΡΟΦΟΡΙΚΗ Ι Εργαστήριο 1 MATLAB ΠΛΗΡΟΦΟΡΙΚΗ Ι ΕΡΓΑΣΤΗΡΙΟ 1. Θέμα εργαστηρίου: Εισαγωγή στο MATLAB και στο Octave

ΠΛΗΡΟΦΟΡΙΚΗ Ι Εργαστήριο 1 MATLAB ΠΛΗΡΟΦΟΡΙΚΗ Ι ΕΡΓΑΣΤΗΡΙΟ 1. Θέμα εργαστηρίου: Εισαγωγή στο MATLAB και στο Octave ΠΛΗΡΟΦΟΡΙΚΗ Ι ΕΡΓΑΣΤΗΡΙΟ 1 Θέμα εργαστηρίου: Εισαγωγή στο MATLAB και στο Octave Περιεχόμενο εργαστηρίου: - Το περιβάλλον ανάπτυξης προγραμμάτων Octave - Διαδικασία ανάπτυξης προγραμμάτων MATLAB - Απλά

Διαβάστε περισσότερα

21. ΦΥΛΛΟ ΕΡΓΑΣΙΑΣ 4 - ΔΗΜΙΟΥΡΓΩΝΤΑΣ ΜΕ ΤΟ BYOB BYOB. Αλγόριθμος Διαδικασία Παράμετροι

21. ΦΥΛΛΟ ΕΡΓΑΣΙΑΣ 4 - ΔΗΜΙΟΥΡΓΩΝΤΑΣ ΜΕ ΤΟ BYOB BYOB. Αλγόριθμος Διαδικασία Παράμετροι 21. ΦΥΛΛΟ ΕΡΓΑΣΙΑΣ 4 - ΔΗΜΙΟΥΡΓΩΝΤΑΣ ΜΕ ΤΟ BYOB BYOB Αλγόριθμος Διαδικασία Παράμετροι Τι είναι Αλγόριθμος; Οι οδηγίες που δίνουμε με λογική σειρά, ώστε να εκτελέσουμε μια διαδικασία ή να επιλύσουμε ένα

Διαβάστε περισσότερα

ΤΟΜΕΑΣ HΛΕΚΤΡΟΝΙΚΗΣ. Επαγγελματικό λογισμικό στην ΤΕΕ: Επιμόρφωση και Εφαρμογή ΣΕΜΙΝΑΡΙΟ 1

ΤΟΜΕΑΣ HΛΕΚΤΡΟΝΙΚΗΣ. Επαγγελματικό λογισμικό στην ΤΕΕ: Επιμόρφωση και Εφαρμογή ΣΕΜΙΝΑΡΙΟ 1 ΤΟΜΕΑΣ HΛΕΚΤΡΟΝΙΚΗΣ Επαγγελματικό λογισμικό στην ΤΕΕ: Επιμόρφωση και Εφαρμογή ΣΕΜΙΝΑΡΙΟ 1 Εργαστηριακές ασκήσεις σε Εικονικό Περιβάλλον με τα Λογισμικά LabVIEW, Eagle και ΝΙ Circuit Design Suite 10 ΕΓΧΕΙΡΙΔΙΟ

Διαβάστε περισσότερα

Ενότητα. Σχεδίαση Βάσεων Δεδομένων

Ενότητα. Σχεδίαση Βάσεων Δεδομένων Ενότητα 3 Σχεδίαση Βάσεων Δεδομένων 2 3 3.1 Εισαγωγή Μία βάση δεδομένων αποτελείται από δεδομένα για διάφορα θέματα τα οποία όμως σχετίζονται μεταξύ τους και είναι καταχωρημένα με συγκεκριμένο τρόπο. Όλα

Διαβάστε περισσότερα

ΟΡΓΑΝΑ & ΕΞΑΡΤΗΜΑΤΑ ΤΟΥ ΕΡΓΑΣΤΗΡΙΟΥ

ΟΡΓΑΝΑ & ΕΞΑΡΤΗΜΑΤΑ ΤΟΥ ΕΡΓΑΣΤΗΡΙΟΥ ΟΡΓΑΝΑ & ΕΞΑΡΤΗΜΑΤΑ ΤΟΥ ΕΡΓΑΣΤΗΡΙΟΥ Η γεννήτρια συχνοτήτων Η γεννήτρια συχνοτήτων που θα χρησιμοποιήσετε είναι το μοντέλο TG315 της εταιρίας TTi. Αυτή η γεννήτρια παρέχει μια εναλλασσόμενη τάση (AC) εξόδου

Διαβάστε περισσότερα

ΕΡΓΑΣΤΗΡΙΟ 3: Προγραμματιστικά Περιβάλλοντα και το Πρώτο Πρόγραμμα C

ΕΡΓΑΣΤΗΡΙΟ 3: Προγραμματιστικά Περιβάλλοντα και το Πρώτο Πρόγραμμα C ΕΡΓΑΣΤΗΡΙΟ 3: Προγραμματιστικά Περιβάλλοντα και το Πρώτο Πρόγραμμα C Στο εργαστήριο αυτό, θα ασχοληθούμε με δύο προγραμματιστικά περιβάλλοντα για τη γλώσσα C: τον gcc μεταγλωττιστή της C σε περιβάλλον

Διαβάστε περισσότερα

Σχεδιασμός Αποκωδικοποιητή και υλοποίηση του στο Logisim και στο Quartus. Εισαγωγή στο Logisim

Σχεδιασμός Αποκωδικοποιητή και υλοποίηση του στο Logisim και στο Quartus. Εισαγωγή στο Logisim ΗΜΥ211 Εργαστήριο Ψηφιακών Συστημάτων Σχεδιασμός Αποκωδικοποιητή και υλοποίηση του στο Logisim και στο Quartus. Εισαγωγή στο Logisim Διδάσκoντες: Δρ. Γιώργος Ζάγγουλος και Δρ. Παναγιώτα Μ. Δημοσθένους

Διαβάστε περισσότερα

ΕΠΙΣΚΟΠΗΣΗ ΕΦΑΡΜΟΓΩΝ ΓΡΑΦΕΙΩΝ

ΕΠΙΣΚΟΠΗΣΗ ΕΦΑΡΜΟΓΩΝ ΓΡΑΦΕΙΩΝ Υπουργείο Υγείας και Κοινωνικής Αλληλεγγύης Επιχειρησιακό Πρόγραμμα «Υγεία-Πρόνοια» Κ.Ε.Κ. Σωματείου «ΕΡΜΗΣ» Πρόγραμμα Κατάρτισης Εργαζόμενων σε Υπηρεσίες Κοινωνικής Φροντίδας στις Νέες Τεχνολογίες ΘΕΜΑΤΙΚΗ

Διαβάστε περισσότερα

Οδηγός γρήγορης εκκίνησης

Οδηγός γρήγορης εκκίνησης Οδηγός γρήγορης εκκίνησης Το Microsoft Excel 2013 έχει διαφορετική εμφάνιση από προηγούμενες εκδόσεις. Γι αυτό το λόγο, δημιουργήσαμε αυτόν τον οδηγό για να ελαχιστοποιήσουμε την καμπύλη εκμάθησης. Προσθήκη

Διαβάστε περισσότερα

Συστήματα Αυτομάτου Ελέγχου ΙΙ Γιώργος Σούλτης 167

Συστήματα Αυτομάτου Ελέγχου ΙΙ Γιώργος Σούλτης 167 Προσομοίωση πραγματικών συστημάτων στο MATLAB Είδαμε μέχρι τώρα πως μπορούμε να υπολογίσουμε την συνάρτηση μεταφοράς σε πραγματικά συστήματα. Ο υπολογισμός της συνάρτησης μεταφοράς στη ουσία είναι η «γραμμικοποίηση»

Διαβάστε περισσότερα
