SU917 Ψηφιακός Προβολέας Εγχειρίδιο Χρήστη

Transcript

1 SU917 Ψηφιακός Προβολέας Εγχειρίδιο Χρήστη

2 Πίνακας περιεχομένων Σημαντικές οδηγίες για την ασφάλεια... 3 Εισαγωγή... 7 Χαρακτηριστικά του προβολέα... 7 Περιεχόμενα της συσκευασίας... 8 Εξωτερική όψη προβολέα Χειριστήρια και λειτουργίες Τοποθέτηση του προβολέα Επιλογή τοποθεσίας Λήψη του προτιμώμενου μεγέθους προβολής εικόνας Μετατόπιση του φακού προβολής κατακόρυφα Σύνδεση Σύνδεση σε υπολογιστή ή οθόνη Σύνδεση σε συσκευές πηγής βίντεο Λειτουργία Εκκίνηση του προβολέα Προσαρμογή της προβαλλόμενης εικόνας Χρήση των μενού Ασφάλιση του προβολέα Εναλλαγή σήματος εισόδου Μεγέθυνση και αναζήτηση λεπτομερειών Επιλογή της αναλογίας εικόνας Βελτιστοποίηση της εικόνας Ρύθμιση του χρονομέτρη παρουσίασης Απόκρυψη της εικόνας Πάγωμα της εικόνας Χρήση του προβολέα σε περιοχή με μεγάλο υψόμετρο Ρύθμιση του ήχου Προσαρμογή του μενού οθόνης του προβολέα Επιλέξτε τη λειτουργία εξοικονόμησης λυχνίας Πρότυπο διδασκαλίας Παρουσίαση από ένα Πρόγραμμα ανάγνωσης USB Σβήσιμο του προβολέα Λειτουργία μενού Συντήρηση...69 Φροντίδα του προβολέα Πληροφορίες για τη λυχνία Αντιμετώπιση προβλημάτων...78 Τεχνικά χαρακτηριστικά...79 Διαστάσεις Εγκατάσταση οροφής Διάγραμμα χρονισμών Εγγύηση και πνευματικά δικαιώματα Πίνακας περιεχομένων

3 Σημαντικές οδηγίες για την ασφάλεια Ο προβολέας σας έχει σχεδιαστεί και δοκιμαστεί ώστε να ικανοποιεί τα πιο εξελιγμένα πρότυπα ασφαλείας εξοπλισμού πληροφορικής. Ωστόσο, για να διασφαλίσετε ασφαλή χρήση αυτού του προϊόντος, είναι σημαντικό να ακολουθήσετε τις οδηγίες που αναφέρονται στο παρόν εγχειρίδιο και στη σήμανση του προϊόντος. Οδηγίες ασφαλείας 1. Διαβάστε το παρόν εγχειρίδιο πριν ξεκινήσετε να χρησιμοποιείτε τον προβολέα. Φυλάξτε το για μελλοντική αναφορά. 4. Ανοίγετε πάντα το κλείστρο του φακού ή αφαιρείτε το καπάκι όταν η λυχνία του προβολέα είναι αναμμένη. 2. Μην κοιτάτε απευθείας το φακό του προβολέα κατά τη διάρκεια της λειτουργίας του. Η ισχυρή δέσμη φωτός ενδέχεται να προκαλέσει βλάβη στους οφθαλμούς σας. 5. Σε μερικές χώρες, η τάση του ρεύματος ΔΕΝ είναι σταθερή. Αυτός ο προβολέας έχει σχεδιαστεί για ασφαλή λειτουργία σε τάση ρεύματος μεταξύ 100 και 240 volt AC, ωστόσο μπορεί να προκληθεί σφάλμα λειτουργίας σε περίπτωση διακοπής ή πτώσης της τάσης κατά ±10 volt. Σε περιοχές όπου μπορεί να υπάρχουν διακυμάνσεις ή διακοπές τάσης, συνιστάται να συνδέετε τον προβολέα μέσω σταθεροποιητή τάσης, διάταξη προστασίας από υπέρταση ή συσκευή αδιάλειπτης τροφοδοσίας ρεύματος (UPS). 3. Παραπέμψτε όλες τις επισκευές σε αρμόδιο προσωπικό επισκευών. 6. Μην φράσσετε το φακό του προβολέα με οποιαδήποτε αντικείμενα όταν ο προβολέας είναι σε λειτουργία καθώς μπορεί να υπερθερμανθούν και να παραμορφωθούν τα αντικείμενα ή ακόμη και να προκληθεί πυρκαγιά. Σημαντικές οδηγίες για την ασφάλεια 3

4 Οδηγίες ασφαλείας (συνέχεια) 7. Η λυχνία θερμαίνεται πάρα πολύ κατά τη λειτουργία. Επιτρέπετε στον προβολέα να κρυώνει για περίπου 45 λεπτά προτού να αφαιρέσετε τη λυχνία προς αντικατάσταση. 10. Μην τοποθετείτε αυτό το προϊόν πάνω σε ασταθές αμαξίδιο, στήριγμα ή τραπέζι. Μπορεί να πέσει και να προκληθεί σοβαρή βλάβη. 8. Μη λειτουργείτε τις λυχνίες μετά την ονομαστική διάρκεια ζωής τους. Η υπερβολική χρήση της λυχνίας πάνω από τον ονομαστικό χρόνο διάρκειας ζωής μπορεί, σε σπάνιες περιπτώσεις, να προκαλέσει θραύση της. 11. Μην επιχειρήσετε να αποσυναρμολογήσετε τον προβολέα. Υπάρχουν επικίνδυνα υψηλές τάσεις στο εσωτερικό που μπορεί να είναι θανατηφόρες αν έρθετε σε επαφή με ενεργά μέρη. Σε καμία άλλη περίπτωση δεν πρέπει να αφαιρείτε ή να αποσυναρμολογείτε άλλα καλύμματα. Απευθυνθείτε για σέρβις μόνο σε κατάλληλα καταρτισμένο προσωπικό επισκευών. 9. Μην αντικαθιστάτε ποτέ τη λυχνία ή άλλα ηλεκτρονικά συστατικά αν δεν έχετε αφαιρέσει τον προβολέα από την πρίζα. 12. Όταν ο προβολέας βρίσκεται σε λειτουργία μπορεί να αισθανθείτε έξοδο θερμού αέρα και μυρωδιά από τη σχάρα εξαερισμού. Είναι φυσιολογικό φαινόμενο και δεν πρόκειται για ελάττωμα του προϊόντος. 4 Σημαντικές οδηγίες για την ασφάλεια

5 Οδηγίες ασφαλείας (συνέχεια) 13. Μην τοποθετείτε τον προβολέα σε οποιοδήποτε από τα ακόλουθα μέρη. - Χώροι που δεν αερίζονται καλά ή είναι περιορισμένοι. Αφήνετε απόσταση τουλάχιστον 50 εκ. από τους τοίχους και ελεύθερη ροή του αέρα γύρω από τον προβολέα. - Τοποθεσίες όπου η θερμοκρασία μπορεί να αυξηθεί πολύ, όπως στο εσωτερικό αυτοκινήτου με όλα τα παράθυρα κλειστά. - Τοποθεσίες όπου υπερβολική υγρασία, σκόνη ή καπνός τσιγάρου μπορεί να ρυπάνει τα οπτικά εξαρτήματα, μειώνοντας έτσι το χρόνο ζωής του προβολέα και να σκοτεινιάσει την εικόνα. 14. Μην καλύπτετε τα ανοίγματα εξαερισμού. - Μην τοποθετείτε τον προβολέα πάνω σε κουβέρτα, σεντόνια ή άλλη απαλή επιφάνεια. - Μην καλύπτετε τον προβολέα με ύφασμα ή με οποιοδήποτε άλλο αντικείμενο. - Μην τοποθετείτε εύφλεκτα υλικά κοντά στον προβολέα. - Τοποθεσίες κοντά σε σημεία συναγερμού πυρκαγιάς - Τοποθεσίες με θερμοκρασία περιβάλλοντος πάνω από 40 C / 104 F - Τοποθεσίες όπου το υψόμετρο είναι μεγαλύτερο από μ. ( πόδια). Αν οι οπές εξαερισμού είναι μπλοκαρισμένες, η υπερθέρμανση στο εσωτερικό του προβολέα μπορεί να προκαλέσει πυρκαγιά. 15. Τοποθετείτε πάντα τον προβολέα πάνω σε επίπεδη, οριζόντια επιφάνεια κατά τη διάρκεια λειτουργίας. - Μην τον χρησιμοποιείτε αν υπάρχει κλίση μεγαλύτερη από 10 μοίρες από αριστερά προς τα δεξιά, ούτε σε γωνία μεγαλύτερη από 15 μοίρες από εμπρός προς τα πίσω. Αν χρησιμοποιήσετε τον προβολέα όταν δεν είναι απολύτως οριζόντιος μπορεί να προκληθεί δυσλειτουργία, ή βλάβη, στη λυχνία μ. ( πόδια) 0 μ. (0 πόδια) Σημαντικές οδηγίες για την ασφάλεια 5

6 Οδηγίες ασφαλείας (συνέχεια) 16. Μην τοποθετείτε τον προβολέα κάθετα πάνω στη μια πλευρά του. Μπορεί να πέσει και να προκληθεί τραυματισμός ή βλάβη στον προβολέα. 18. Μην τοποθετείτε υγρά κοντά ή πάνω στον προβολέα. Αν χυθεί υγρό μέσα στον προβολέα μπορεί να προκληθεί βλάβη. Αν ο προβολέας βραχεί, αποσυνδέστε τον από την επιτοίχια πρίζα ρεύματος και καλέστε την BenQ για επισκευή. 17. Μην πατάτε πάνω στον προβολέα και μην τοποθετείτε οποιαδήποτε αντικείμενα πάνω σε αυτόν. Εκτός από την προφανή ζημιά στον προβολέα μπορεί να προκληθούν ατυχήματα και πιθανός τραυματισμός. 19. Αυτό το προϊόν μπορεί να προβάλλει αναστραμμένες εικόνες για τοποθέτηση σε οροφή. Χρησιμοποιείτε το Κιτ Προσάρτησης Οροφής της BenQ για να εγκαταστήσετε τον προβολέα και σιγουρευτείτε ότι είναι ασφαλής. 6 Σημαντικές οδηγίες για την ασφάλεια

7 Εισαγωγή Χαρακτηριστικά του προβολέα Αυτό το μοντέλο είναι ένας από τους καλύτερους προβολείς που είναι διαθέσιμοι στον κόσμο. Μπορείτε να απολαύσετε την καλύτερη ποιότητα βίντεο σε διάφορες συσκευές όπως Η/Υ, φορητοί υπολογιστές, DVD και VCR ακόμα και κάμερα εγγράφων για να δώσουμε ζωή σε όλες τις δυνατότητες. Ο προβολέας παρέχει τις ακόλουθες δυνατότητες. Η λειτουργία τραπέζιο 2D για εύκολη οριζόντια και κάθετη διόρθωση τραπεζίου σας επιτρέπει να προβάλλετε μια ορθογώνια εικόνα από οποιαδήποτε γωνία Η προσαρμογή γωνίας σάς επιτρέπει να ρυθμίζετε τις τέσσερις γωνίες της προβαλλόμενης εικόνας Εξοπλισμένο με συνδέσεις HDMI και MHL οι οποίες υποστηρίζουν HDCP Το SmartEco ξεκινά τη δυναμική εξοικονόμηση ενέργειάς σας Οθόνη LAN για έλεγχο δικτύου και διακομιστή ιστού Οθόνη LAN 4-1 (μέγιστο 4PC/ NB με προβολή για 1 προβολέα) Ιδιότητα απομακρυσμένου επιτραπέζιου υπολογιστή για LAN και οθόνη USB (το μέγιστο 1PC/ NB cμπορεί να προβάλλει ως 8 προβολείς ταυτόχρονα) Η προβολή USB υποστηρίζει τη σύνδεση υπολογιστή μέσω καλωδίου USB τύπου μίνι Β σε τύπο A Το πρόγραμμα ανάγνωσης USB υποστηρίζει προβολή μονάδας USB flash ή μονάδας σκληρού δίσκου Διόρθωση χρώματος τοίχου που επιτρέπει την προβολή σε επιφάνειες πολλών προκαθορισμένων χρωμάτων Γρήγορη αναζήτηση μέσω της οποίας επιταχύνεται η διαδικασία ανίχνευσης σήματος Η διαχείριση χρωμάτων 3D επιτρέπει προσαρμογές των χρωμάτων με βάση τις προτιμήσεις σας Επιλεγόμενη λειτουργία γρήγορης ψύξης για να κρυώνει ο προβολέας σε συντομότερο χρονικό διάστημα Χρονομέτρης παρουσίασης για καλύτερη διαχείριση του χρόνου κατά τη διάρκεια παρουσιάσεων Αυτόματη ρύθμιση της καλύτερης ποιότητας εικόνας με το πάτημα ενός πλήκτρου Συμβατότητα με Component HDTV (YPbPr) Κατανάλωση ενέργειας μικρότερη από 0,5 W στη λειτουργία αναμονής Κατανάλωση ενέργειας μικρότερη από 6W στη λειτουργία αναμονής δικτύου Η φωτεινότητα της προβαλλόμενης εικόνας θα διαφέρει ανάλογα με τις συνθήκες του περιβάλλοντος φωτισμού, τις επιλεγμένες ρυθμίσεις αντίθεσης/φωτεινότητας του σήματος εισόδου και είναι ανάλογη με την απόσταση προβολής. Η φωτεινότητα της λυχνίας θα μειωθεί με το πέρασμα του χρόνου και ενδέχεται να διαφέρει ανά κατασκευαστή, ανάλογα με τις προδιαγραφές. Αυτή είναι φυσιολογική και αναμενόμενη συμπεριφορά. Εισαγωγή 7

8 Περιεχόμενα της συσκευασίας Αποσυσκευάστε με προσοχή και επαληθεύστε ότι υπάρχουν όλα τα στοιχεία που εμφανίζονται παρακάτω. Εάν απουσιάζει οποιοδήποτε από αυτά τα στοιχεία επικοινωνήστε άμεσα με το κατάστημα αγοράς. Τυπικά εξαρτήματα Τα παρεχόμενα εξαρτήματα θα είναι κατάλληλα για την περιοχή σας και ενδέχεται να διαφέρουν από τα εικονιζόμενα. *Η κάρτα εγγύησης παρέχεται μόνο σε συγκεκριμένες περιοχές. Για αναλυτικές πληροφορίες επικοινωνήστε με τον τοπικό αντιπρόσωπό σας. προβολέας Τηλεχειριστήριο ή τηλεχειριστήριο χωρίς λέιζερ (ανάλογα με την περιοχή) & μπαταρίες Καλώδιο τροφοδοσίας Καλώδιο VGA Οδηγός γρήγορης εκκίνησης CD με εγχειρίδιο χρήστη Κάρτα εγγύησης* 8 Εισαγωγή

9 Προαιρετικά αξεσουάρ 1. Πρόσθετο κιτ λυχνίας 2. Κιτ προσάρτησης σε οροφή 3. Ασύρματο dongle της BenQ 4. τσάντα μεταφοράς 5. Γυαλιά 3D Εισαγωγή 9

10 Εξωτερική όψη προβολέα Μπροστινή/επάνω πλευρά Πίσω/κάτω πλευρά Μετατόπιση φακού 2. Κάλυμμα λυχνίας 3. Δακτύλιος εστίασης 4. Φακός προβολής 5. Κάλυμμα φακού 6. Εξωτερικός πίνακας χειρισμού (Για πληροφορίες, ανατρέξτε στην ενότητα "Προβολέας" στη σελίδα 11.) 7. Δακτύλιος ζουμ 8. Οπές εξαερισμού (εισροή) 9. Ηχείο 10. Εμπρόσθιος αισθητήρας υπέρυθρων (IR) 11. Κουμπί γρήγορης απελευθέρωσης 12. Ακροδέκτης εξόδου ήχου 13. Ακροδέκτης εισόδου ήχου 14. Ακροδέκτης εισόδου ήχου (Α/Δ) 15. Ακροδέκτης εισόδου S-Video 16. Ακροδέκτης εισόδου σήματος RGB (PC)/Component video (YPbPr/ YCbCr) 17. Θύρα ελέγχου RS Ακροδέκτης εισόδου HDMI 19. Ακροδέκτης εισόδου HDMI/MHL 20. Υποδοχή USB τύπου A 21. Υποδοχή USB τύπου A/1,5A 22. Υποδοχή εισόδου RJ45 LAN 23. Πίσω αισθητήρας υπέρυθρων (IR) 24. Οπές εξαερισμού (εκροή) 25. Πίσω σκέλος ρύθμισης ύψους 26. Οπές για στήριξη σε οροφή 27. Πόδι γρήγορης απελευθέρωσης 28. Υποδοχή μίνι USB B 29. Ακροδέκτης εξόδου 12V DC Χρησιμοποιείται για την σκανδάλη των εξωτερικών συσκευών όπως σε μία ηλεκτρική οθόνη ή το χειριστήριο φωτισμού, κ.λπ. Συμβουλευτείτε τον αντιπρόσωπό σας για τον τρόπο σύνδεσης αυτών των συσκευών. 30. Ακροδέκτης εξόδου σήματος RGB 31. Υποδοχή καλωδίου τροφοδοσίας AC 32. Ακροδέκτης εισόδου βίντεο 33. Υποδοχή εισόδου μικροφώνου 34. Υποδοχή κλειδαριάς αντικλεπτικής προστασίας τύπου Kensington 10 Εισαγωγή

11 Χειριστήρια και λειτουργίες Προβολέας Δακτύλιος εστίασης Ρυθμίζει την εστίαση της προβαλλόμενης εικόνας. 2. Δακτύλιος ζουμ Ρυθμίζει το μέγεθος της εικόνας. 3. MENU/EXIT Ενεργοποιεί το μενού οθόνης (OSD). Επιστρέφει στο προηγούμενο μενού οθόνης, κάνει έξοδο και αποθηκεύει τις ρυθμίσεις μενού. 4. Τραπέζιο/Πλήκτρα με βέλη ( / Αριστερά, / Δεξιά) Προβάλει τη σελίδα τραπεζίου 2D και ρυθμίζει τις οριζόντιες τιμές τραπεζίου. Για πληροφορίες, ανατρέξτε στην ενότητα "Διόρθωση τραπεζίου 2D" στη σελίδα 31. Όταν είναι ενεργοποιημένο το μενού οθόνης (OSD), τα πλήκτρα #4 και #12 χρησιμοποιούνται ως βέλη κατεύθυνσης για την επιλογή των επιθυμητών στοιχείων του μενού και για ρυθμίσεις. Για πληροφορίες, ανατρέξτε στην ενότητα "Χρήση των μενού" στη σελίδα Eco Blank Πατήστε το κουμπί Eco Blank για να απενεργοποιήσετε την εικόνα για κάποια χρονική περίοδο με εξοικονόμηση ισχύος λάμπας 70%. Για πληροφορίες, ανατρέξτε στην ενότητα "Απόκρυψη της εικόνας" στη σελίδα Ένδειξη ΘΕΡΜοκρασίας Ανάβει με κόκκινο χρώμα αν η θερμοκρασία του προβολέα αυξηθεί πολύ. Για πληροφορίες, ανατρέξτε στην ενότητα "Ενδείξεις" στη σελίδα II Τροφοδοσία/Ενδεικτική λυχνία ΤΡΟΦΟΔΟΣΙΑΣ Για εναλλαγή του προβολέα μεταξύ κατάστασης ενεργοποίησης και αναμονής. Για πληροφορίες, ανατρέξτε στην ενότητα "Εκκίνηση του προβολέα" στη σελίδα 29. Ανάβει ή αναβοσβήνει όταν ο προβολέας βρίσκεται σε λειτουργία. Για πληροφορίες, ανατρέξτε στην ενότητα "Ενδείξεις" στη σελίδα MODE/ENTER Επιλογή μιας διαθέσιμης λειτουργίας ρύθμισης εικόνας. Για πληροφορίες, ανατρέξτε στην ενότητα "Επιλογή λειτουργίας εικόνας" στη σελίδα 41. Ενεργοποιεί το επιλεγμένο στοιχείο του μενού οθόνης (OSD). Για πληροφορίες, ανατρέξτε στην ενότητα "Χρήση των μενού" στη σελίδα Ένδειξη κατάστασης ΛΥΧΝΙΑΣ Υποδεικνύει την κατάσταση της λυχνίας. Ανάβει ή αναβοσβήνει όταν η λυχνία παρουσιάζει κάποιο πρόβλημα. Για πληροφορίες, ανατρέξτε στην ενότητα "Ενδείξεις" στη σελίδα SOURCE Εμφανίζει τη γραμμή επιλογής πηγής. Για πληροφορίες, ανατρέξτε στην ενότητα "Εναλλαγή σήματος εισόδου" στη σελίδα Auto Προσδιορίζει αυτόματα τους καλύτερους χρονισμούς για την προβαλλόμενη εικόνα. Για πληροφορίες, ανατρέξτε στην ενότητα "Αυτόματη προσαρμογή της εικόνας" στη σελίδα Τραπέζιο/Πλήκτρα με βέλη ( / Πάνω, / Κάτω) Προβάλει τη σελίδα τραπεζίου 2D και ρυθμίζει τις κάθετες τιμές τραπεζίου. Για πληροφορίες, ανατρέξτε στην ενότητα "Διόρθωση τραπεζίου 2D" στη σελίδα LENS SHIFT Για πληροφορίες, ανατρέξτε στην ενότητα "Μετατόπιση του φακού προβολής κατακόρυφα" στη σελίδα 20. Εισαγωγή 11

12 Τοποθέτηση του προβολέα Επιθυμούμε η εμπειρία σας από τη χρήση του προβολέα BenQ να είναι ευχάριστη, επομένως σας εφιστούμε την προσοχή σε αυτό το ζήτημα ασφαλείας για αποφυγή πιθανής βλάβης σε άτομα και ιδιοκτησίες. Αν σκoπεύετε να εγκαταστήσετε τον προβολέα στην οροφή ή στον τοίχο, συνιστούμε θερμά να χρησιμοποιήσετε ένα κατάλληλο κιτ προσάρτησης οροφής ή εντοιχισμού για τη στήριξη του προβολέα BenQ και να βεβαιωθείτε ότι έχει εγκατασταθεί με ασφάλεια. Αν χρησιμοποιήσετε κιτ προσάρτησης άλλης μάρκας για τη στήριξη του προβολέα BenQ, υπάρχει κίνδυνος ασφαλείας ότι ο προβολέας μπορεί να πέσει από την οροφή ή τον τοίχο λόγω κακής προσάρτησης με λανθασμένες μετρήσεις και μήκη βίδας. Μπορείτε να αγοράσετε ένα κιτ προσάρτησης οροφής ή εντοιχισμού για τη στήριξη του προβολέα BenQ από το κατάστημα που αγοράσατε τον προβολέα BenQ. Η BenQ συνιστά να προμηθευτείτε επίσης ξεχωριστά ένα καλώδιο ασφαλείας για κλειδαριά τύπου Kensington και να το συνδέσετε στην υποδοχή της κλειδαριάς Kensington στον προβολέα και στη βάση του βραχίονα τοποθέτησης. Αυτό θα αποτελέσει το δευτερεύον σύστημα συγκράτησης του προβολέα σε περίπτωση που η προσάρτησή του στο βραχίονα στήριξης χαλαρώσει. 12 Εισαγωγή

13 Τηλεχειριστήριο ON Ενεργοποιεί τον προβολέα. Για πληροφορίες, ανατρέξτε στην ενότητα "Εκκίνηση του προβολέα" στη σελίδα COMPUTER 1/COMPUTER 2 Προβάλει σήμα RGB (PC)/Component video (YPbPr/ YCbCr). 3. MENU/EXIT Ενεργοποιεί το μενού οθόνης (OSD). Επιστρέφει στο προηγούμενο μενού οθόνης, κάνει έξοδο και αποθηκεύει τις ρυθμίσεις μενού. Για πληροφορίες, ανατρέξτε στην ενότητα "Χρήση των μενού" στη σελίδα Τραπέζιο/Πλήκτρα με βέλη ( / Πάνω, / Κάτω) Προβάλει τη σελίδα τραπεζίου 2D και ρυθμίζει τις κάθετες τιμές τραπεζίου. Για πληροφορίες, ανατρέξτε στην ενότητα "Διόρθωση τραπεζίου 2D" στη σελίδα Τραπέζιο/Πλήκτρα με βέλη ( / Αριστερά, / Δεξιά) Προβάλει τη σελίδα τραπεζίου 2D και ρυθμίζει τις οριζόντιες τιμές τραπεζίου. Για πληροφορίες, ανατρέξτε στην ενότητα "Διόρθωση τραπεζίου 2D" στη σελίδα Όταν είναι ενεργοποιημένο το μενού οθόνης (OSD), τα πλήκτρα #4 και #5 χρησιμοποιούνται ως βέλη κατεύθυνσης για την επιλογή των επιθυμητών στοιχείων του μενού και για ρυθμίσεις. Για πληροφορίες, ανατρέξτε στην ενότητα "Χρήση των μενού" στη σελίδα MODE/ENTER Επιλέγει μια διαθέσιμη λειτουργία ρύθμισης εικόνας. Για πληροφορίες, ανατρέξτε στην ενότητα "Επιλογή λειτουργίας εικόνας" στη σελίδα 41. Ενεργοποιεί το επιλεγμένο στοιχείο του μενού οθόνης (OSD). Για πληροφορίες, ανατρέξτε στην ενότητα "Χρήση των μενού" στη σελίδα Eco Blank Πατήστε το κουμπί Eco Blank για να απενεργοποιήσετε την εικόνα για κάποια χρονική περίοδο με εξοικονόμηση ισχύος λάμπας 70%. Πατήστε ξανά για να αποκατασταθεί η εικόνα. Για πληροφορίες, ανατρέξτε στην ενότητα "Απόκρυψη της εικόνας" στη σελίδα VOLUME + / - Προσαρμόζει το επίπεδο ήχου του μικροφώνου. Για πληροφορίες, ανατρέξτε στην ενότητα "Ρύθμιση του επιπέδου του ήχου" στη σελίδα QUICK INSTALL Συντόμευση μενού που περιλαμβάνει Δοκιμαστικό μοτίβο, Εγκατάσταση προβολέα, Τραπέζιο 2D και Ρύθμιση γωνίας. 10. Freeze Παγώνει την προβαλλόμενη εικόνα. Για πληροφορίες, ανατρέξτε στην ενότητα "Πάγωμα της εικόνας" στη σελίδα PIP Δεν είναι ενεργοποιημένο σε αυτόν το βιντεοπροβολέα. Εισαγωγή 13

14 12. NETWORK SETTING Εμφάνιση του μενού Ρυθμίσεις δικτύου. Ανατρέξτε για πληροφορίες. 13. Αριθμητικά πλήκτρα 14. OFF Απενεργοποιεί τον προβολέα. Για πληροφορίες, ανατρέξτε στην ενότητα "Σβήσιμο του προβολέα" στη σελίδα COMPO 1/COMPO 2 Δεν είναι ενεργοποιημένο σε αυτόν το βιντεοπροβολέα. 16. HDMI 1/HDMI 2 Προβάλλει σήμα HDMI. 17. Auto Προσδιορίζει αυτόματα τους καλύτερους χρονισμούς για την προβαλλόμενη εικόνα. Για πληροφορίες, ανατρέξτε στην ενότητα "Αυτόματη προσαρμογή της εικόνας" στη σελίδα SOURCE Εμφανίζει τη γραμμή επιλογής πηγής. Για πληροφορίες, ανατρέξτε στην ενότητα "Εναλλαγή σήματος εισόδου" στη σελίδα LASER Εκπέμπει ορατό φως δέκτη λέιζερ για σκοπούς παρουσίασης. 20. BRIGHT Ρυθμίζει τη φωτεινότητα της εικόνας. 21. CONTRAST Ρυθμίζει το μέγεθος της διαφοράς μεταξύ της σκοτεινής και της φωτεινής πλευράς της εικόνας. 22. Mute Ενεργοποιεί και απενεργοποιεί τον ήχο του προβολέα. Για πληροφορίες, ανατρέξτε στην ενότητα "Σίγαση του ήχου" στη σελίδα Aspect Επιλέγει την αναλογία εικόνας της οθόνης. Για πληροφορίες, ανατρέξτε στην ενότητα "Επιλογή της αναλογίας εικόνας" στη σελίδα LAMP MODE Προβάλει τη μπάρα επιλογής λειτουργίας λυχνίας (Κανονικό/Οικονομικό/ SmartEco). Για πληροφορίες, ανατρέξτε στην ενότητα "Επιλέξτε τη λειτουργία εξοικονόμησης λυχνίας" στη σελίδα 49. Λειτουργία του δείκτη λέιζερ Ο Δείκτης Λέιζερ είναι ένα βοήθημα παρουσίασης για επαγγελματίες. Εκπέμπει κόκκινο χρωματιστό φως όταν το πατάτε και η ένδειξη φωτίζεται κόκκινη. Η δέσμη λέιζερ είναι ορατή. Είναι απαραίτητο να πατήσετε παρατεταμένα το LASER για συνεχή έξοδο. Μην κοιτάζετε μέσα στο παράθυρο του φωτός λέιζερ ούτε να στρέφετε τη δέσμη ακτινών λέιζερ επάνω σε εσάς ή σε άλλους. Δείτε τα προειδοποιητικά μηνύματα στο πίσω μέρος του τηλεχειριστηρίου πριν το χρησιμοποιήσετε. Ο δείκτης λέιζερ δεν είναι παιχνίδι. Οι γονείς θα πρέπει να έχουν υπόψη τους κινδύνους της ενέργειας λέιζερ και διατηρήστε το τηλεχειριστήριο μακριά από τα παιδιά. *Τηλεχειριστήριο για την Ιαπωνία Το πλήκτρο Test λειτουργεί ως πλήκτρο Quick Install. 14 Εισαγωγή

15 Ο αισθητήρας υπέρυθρων (IR) για το τηλεχειριστήριο βρίσκεται στη μπροστινή πλευρά του προβολέα. Για να λειτουργήσει σωστά το τηλεχειριστήριο πρέπει να το κρατάτε σε γωνία έως 30 μοίρες και κάθετα στον αισθητήρα υπέρυθρων (IR) του προβολέα. Η απόσταση μεταξύ του τηλεχειριστήριου και του αισθητήρα δεν πρέπει να ξεπερνά τα 8 μέτρα (~ 26 πόδια). Σιγουρευτείτε ότι δεν υπάρχουν εμπόδια ανάμεσα στο τηλεχειριστήριο και στον αισθητήρα υπέρυθρων (IR) στον προβολέα που μπορεί να παρεμποδίσουν τη δέσμη υπέρυθρης ακτινοβολίας. Λειτουργία του προβολέα από τη μπροστινή πλευρά Λειτουργία του προβολέα από την πίσω πλευρά Περίπου 30 Περίπου 30 Εισαγωγή 15

16 Αντικατάσταση της μπαταρίας του τηλεχειριστήριου 1. Για να ανοίξετε το κάλυμμα της μπαταρίας, αναποδογυρίστε το τηλεχειριστήριο για να δείτε την πλάτη του, σπρώξτε τη λαβή δακτύλου στο κάλυμμα και σύρετέ την προς τα επάνω στην κατεύθυνση του βέλους που απεικονίζεται. Το κάλυμμα θα ολισθήσει για να απενεργοποιηθεί. 2. Αφαιρέστε τυχόν υπάρχουσες μπαταρίες (εάν χρειαστεί) και εγκαταστήστε δύο μπαταρίες ΑAA τηρώντας τις πολικότητες της μπαταρίας όπως υποδεικνύεται στη βάση του διαμερίσματος της μπαταρίας. Το θετικό (+) πηγαίνει στο θετικό και το αρνητικό (-) πηγαίνει στο αρνητικό. 3. Εφαρμόστε ξανά το κάλυμμα ευθυγραμμίζοντάς το με τη βάση και σέρνοντάς το πάλι προς τα κάτω στη θέση του. Σταματήστε όταν ακουστεί ένα κλικ όταν κλείσει. Αποφεύγετε την υπερβολική θερμότητα και υγρασία. Αν η μπαταρία δεν τοποθετηθεί σωστά υπάρχει κίνδυνος να πάθει βλάβη. Η μπαταρία πρέπει να αντικαθίσταται μόνο με τον ίδιο ή ισοδύναμο τύπο που συνιστάται από τον κατασκευαστή. Να απορρίπτετε τις χρησιμοποιημένες μπαταρίες ως απορρίμματα, σύμφωνα με τις οδηγίες του κατασκευαστή των μπαταριών. Μην ρίχνετε ποτέ μια μπαταρία σε φωτιά. Υπάρχει κίνδυνος έκρηξης. Αν η μπαταρία έχει εξαντληθεί ή δεν πρόκειται να χρησιμοποιήσετε το τηλεχειριστήριο για μεγάλο χρονικό διάστημα, αφαιρέστε τη μπαταρία για να αποφύγετε βλάβη στο τηλεχειριστήριο από πιθανή διαρροή υγρών μπαταρίας. 16 Εισαγωγή

17 Τοποθέτηση του προβολέα Επιλογή τοποθεσίας Η διάταξη της αίθουσας ή οι προσωπικές προτιμήσεις σας θα υπαγορεύσουν τη θέση εγκατάστασης που θα επιλέξετε. Λάβετε υπόψη το μέγεθος και τη θέση της οθόνης σας, τη θέση της κατάλληλης πρίζας, καθώς και την τοποθεσία και απόσταση μεταξύ προβολέα και υπόλοιπου εξοπλισμού. Ο προβολέας έχει σχεδιαστεί για εγκατάσταση σε μία από τέσσερις πιθανές θέσεις: 1. Τραπέζι, μπροστά Επιλέξτε αυτή τη θέση με τον προβολέα τοποθετημένο κοντά στο πάτωμα μπροστά από την οθόνη. Αυτός είναι ο πιο συνηθισμένος τρόπος για να τοποθετήσετε τον προβολέα για εύκολη εγκατάσταση και φορητότητα. 2. Οροφή, μπροστά Επιλέξτε αυτή τη θέση με τον προβολέα κρεμασμένο ανάποδα από την οροφή μπροστά από την οθόνη. Προμηθευτείτε από τον αντιπρόσωπο το Κιτ Προσάρτησης Οροφής της BenQ για να εγκαταστήσετε τον προβολέα στην οροφή. Αφού ενεργοποιήσετε τον προβολέα ρυθμίστε Οροφή, μπροστά στο μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ: Βασική > Εγκατάσταση προβολέα. 3. Τραπέζι, πίσω Επιλέξτε αυτή τη θέση με τον προβολέα τοποθετημένο κοντά στο πάτωμα πίσω από την οθόνη. Σημειώστε ότι απαιτείται ειδική οθόνη οπίσθιας προβολής. Αφού ενεργοποιήσετε τον προβολέα ρυθμίστε Τραπέζι, πίσω στο μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ: Βασική > Εγκατάσταση προβολέα. 4. Οροφή, πίσω Επιλέξτε αυτή τη θέση με τον προβολέα κρεμασμένο ανάποδα από την οροφή πίσω από την οθόνη. Σημειώστε ότι απαιτείται ειδική οθόνη οπίσθιας προβολής και το Κιτ Προσάρτησης Οροφής της BenQ για να εγκαταστήσετε τον προβολέα σε αυτή τη θέση. Αφού ενεργοποιήσετε τον προβολέα ρυθμίστε Οροφή, πίσω στο μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ: Βασική > Εγκατάσταση προβολέα. Μπορείτε επίσης να χρησιμοποιήσετε το πλήκτρο QUICK INSTALL στο τηλεχειριστήριο για να επιλέξετε την τοποθεσία του προβολέα. Τοποθέτηση του προβολέα 17

18 Λήψη του προτιμώμενου μεγέθους προβολής εικόνας Η απόσταση από το φακό του προβολέα ως την οθόνη, η ρύθμιση ζουμ (αν διατίθεται) και η μορφή του βίντεο επηρεάζουν το μέγεθος της προβαλλόμενης εικόνας. Ο προβολέας πρέπει να τοποθετείται πάντα οριζόντια (όπως επίπεδα πάνω σε ένα τραπέζι) και απευθείας κάθετα (90 ορθογώνιο παραλληλόγραμμο) στο οριζόντιο κέντρο της οθόνης. Αυτό προλαμβάνει την παραμόρφωση της εικόνας που προκαλείται από προβολές υπό γωνία (ή προβολές σε επιφάνειες με γωνίες). Αν ο προβολέας είναι προσαρτημένος στην οροφή, πρέπει να τοποθετηθεί ανάποδα έτσι ώστε να προβάλει σε ελαφρά καθοδική γωνία. Μπορείτε να δείτε από το διάγραμμα στη σελίδα 19, ότι αυτός ο τύπος προβολέα προκαλεί στην κάτω γραμμή της προβαλλόμενης εικόνας μια κάθετη μετατόπιση από το οριζόντιο επίπεδο του προβολέα. Όταν είναι προσαρτημένος στην οροφή, αυτό αναφέρεται στην πάνω ακμή της προβαλλόμενης εικόνας. Αν ο προβολέας είναι τοποθετημένος μακριά από την οθόνη, το μέγεθος της προβαλλόμενης εικόνας αυξάνεται και ανάλογα αυξάνεται η κάθετη μετατόπιση. Όταν καθορίζετε τη θέση της οθόνης και του προβολέα, πρέπει να λάβετε υπόψη τόσο το μέγεθος της προβαλλόμενης εικόνας όσο και τη διάσταση της κάθετης μετατόπισης, που είναι ανάλογη με την απόσταση προβολής. Η BenQ παρέχει πίνακα μεγεθών οθόνης για να σας βοηθήσει να καθορίσετε την ιδανική θέση του προβολέα σας. Υπάρχουν δύο διαστάσεις που πρέπει να λάβετε υπόψη σας, την κατακόρυφα οριζόντια απόσταση από το κέντρο της οθόνης (απόσταση προβολής), και το κάθετο ύψος μετατόπισης από την οριζόντια ακμή της οθόνης (μετατόπιση). 18 Τοποθέτηση του προβολέα

19 Διαστάσεις προβολής Ανατρέξτε στην ενότητα "Διαστάσεις" στη σελίδα 80 για τις διαστάσεις από το κέντρο του φακού πριν υπολογίσετε τη σωστή θέση. 16:10 Ζουμ διαγώνιας οθόνης Υ Οθόνη Κέντρο του φακού Π Κάθετη μετατόπιση Απόσταση προβολής Μέγεθος οθόνης Απόσταση από την οθόνη (mm) Κάθετη Διαγώνιος Π Υ Ελάχ. μήκος Μέσος Μέγ. μήκος μετατόπιση (mm) (mm) όρος (mm) Ίντσα mm (μεγ. ζουμ) (ελάχ. ζουμ) 120%/145% / / / / / / / / /909 Όλες οι μετρήσεις παρουσιάζονται κατά προσέγγιση και μπορεί να διαφέρουν από τα πραγματικά μεγέθη. Η BenQ συνιστά, αν προτίθεστε να εγκαταστήσετε μόνιμα τον προβολέα, να δοκιμάσετε στην πράξη το μέγεθος προβολής και την απόσταση με τον ίδιο τον προβολέα στο χώρο του πριν από τη μόνιμη εγκατάστασή του, έτσι ώστε να έχετε τη δυνατότητα προσαρμογών με βάση τα οπτικά χαρακτηριστικά του προβολέα. Αυτό θα σας βοηθήσει να προσδιορίσετε την ακριβή θέση τοποθέτησης έτσι ώστε να ταιριάζει με τον καλύτερο δυνατό τρόπο με τη θέση εγκατάστασης. Τοποθέτηση του προβολέα 19

20 Μετατόπιση του φακού προβολής κατακόρυφα Η κατακόρυφη μετατόπιση του φακού παρέχει ευελιξία στην εγκατάσταση του προβολέα σας. Δίνει στον προβολέα τη δυνατότητα να τοποθετείται ελαφρώς πάνω ή κάτω από το υψηλότερο επίπεδο των προβαλλόμενων εικόνων. Η μετατόπιση (μετακίνηση) φακού εκφράζεται ως ποσοστό του ύψους της προβαλλόμενης εικόνας. Μετράται ως μετατόπιση από το κάθετο κέντρο της προβαλλόμενης εικόνας. Μπορείτε να χρησιμοποιήσετε το μοχλό για να μετακινήσετε τον φακό προβολής προς τα επάνω ή προς τα κάτω εντός του επιτρεπτού εύρος ανάλογα με τη θέση της εικόνας που επιθυμείτε. Για να χρησιμοποιήσετε το μοχλό μετατόπισης φακού: 1. Αποδεσμεύστε το μοχλό στρέφοντάς τον αριστερόστροφα. 2. Μετακινήστε το μοχλό για να προσαρμόσετε τη θέση της προβαλλόμενης εικόνας. 3. Ασφαλίστε το μοχλό στρέφοντάς τον δεξιόστροφα. Όταν σταθεροποιηθεί η θέση του προβολέα. 2 Οθόνη 1 145% 120% Προβολέας Μην σφίγγετε υπερβολικά το μοχλό. Η ρύθμιση μετατόπισης του φακού δεν θα οδηγήσει σε υποβαθμισμένη ποιότητα εικόνας. Στη σπάνια περίπτωση που προκληθεί παραμόρφωση εικόνας, βλ. "Προσαρμογή της προβαλλόμενης εικόνας" στη σελίδα 30 για λεπτομέρειες. 20 Τοποθέτηση του προβολέα

21 Σύνδεση Όταν συνδέετε μια πηγή σήματος στον προβολέα, σιγουρευτείτε ότι: 1. Έχετε απενεργοποιήσει όλες τις συσκευές πριν πραγματοποιήσετε οποιαδήποτε σύνδεση. 2. Χρησιμοποιείτε τα σωστά καλώδια σήματος για κάθε πηγή. 3. Τα καλώδια είναι σωστά συνδεδεμένα. Στις συνδέσεις που εμφανίζονται παρακάτω, μερικά καλώδια ενδέχεται να μην παρέχονται με τον προβολέα (ανατρέξτε στην ενότητα "Περιεχόμενα της συσκευασίας" στη σελίδα 8). Είναι εμπορικά διαθέσιμα από καταστήματα ηλεκτρονικών ειδών. Για λεπτομερή στοιχεία σχετικά με τις μεθόδους σύνδεσης, ανατρέξτε στις σελίδες HDMI USB USB MHL 1 HDMI HDMI USB HDMI HDMI Σύνδεση 21

22 1. Καλώδιο ήχου 8. Θύρα USB για φόρτιση 2. Καλώδιο μικροφώνου υποδοχής μίνι 3,5 Σύνδεση σε υπολογιστή ή οθόνη Σύνδεση σε υπολογιστή 9. μονάδα USB flash/μονάδα σκληρού δίσκου/ασύρματο dongle/ πληκτρολόγιο/ποντίκι 3. Καλώδιο HDMI 10. Καλώδιο προσαρμογής Component Video σε VGA (DSub) 4. Καλώδιο VGA 11. Καλώδιο S-Video 5. Καλώδιο USB (τύπου mini B 12. Καλώδιο βίντεο προς Α) 6. Καλώδιο VGA σε DVI-A 13. Καλώδιο ήχου Α/Δ 7. Καλώδιο MHL (MicroUSB σε HDMI) Ο προβολέας μπορεί να συνδεθεί τόσο σε υπολογιστές συμβατούς με IBM όσο και σε υπολογιστές Macintosh. Απαιτείται επίσης προσαρμογέας Mac αν συνδέετε υπολογιστές Macintosh με παλαιό λειτουργικό σύστημα. Για να συνδέσετε τον προβολέα σε φορητό ή επιτραπέζιο υπολογιστή (χρησιμοποιώντας VGA): 1. Πάρτε το παρεχόμενο καλώδιο VGA και συνδέστε το ένα άκρο στην υποδοχή εξόδου D-Sub του υπολογιστή. 2. Συνδέστε το άλλο άκρο του καλωδίου VGA στην υποδοχή σήματος εισόδου COMPUTER-1 ή COMPUTER-2 του προβολέα. 3. Αν επιθυμείτε να χρησιμοποιήσετε τον προβολέα στις παρουσιάσεις σας, πάρτε ένα κατάλληλο καλώδιο ήχου και συνδέστε το ένα άκρο στην υποδοχή εξόδου ήχου του υπολογιστή και το άλλο άκρο στην υποδοχή AUDIO IN του προβολέα. Όταν συνδέετε σήμα εξόδου ήχου από υπολογιστή, πρέπει να εξισορροπήσετε τη γραμμή ελέγχου έντασης για να λάβετε τα καλύτερα δυνατά αποτελέσματα ήχου. 4. Αν θέλετε, μπορείτε να χρησιμοποιήσετε κάποιο άλλο κατάλληλο καλώδιο ήχου και να συνδέσετε το ένα άκρο του καλωδίου στον ακροδέκτη AUDIO OUT του προβολέα και το άλλο άκρο στα εξωτερικά ηχεία (δεν παρέχονται). Μετά τη σύνδεση, μπορείτε να ρυθμίζετε τον ήχο από τα μενού οθόνης του προβολέα. Για πληροφορίες, ανατρέξτε στην ενότητα "Ρυθμίσεις ήχου" στη σελίδα 65. Το ενσωματωμένο ηχείο θα σιγήσει όταν είναι συνδεδεμένος ο ακροδέκτης AUDIO OUT. 22 Σύνδεση

23 Για να συνδέσετε τον προβολέα σε φορητό ή επιτραπέζιο υπολογιστή (χρησιμοποιώντας USB): 1. Πάρτε ένα καλώδιο USB μίνι τύπου Β προς USB τύπου Α και συνδέστε το ένα άκρο στο βύσμα τύπου Α του υπολογιστή. 2. Συνδέστε το άλλο άκρο του καλωδίου στην υποδοχή MINI-B του προβολέα. Μπορεί να χρειαστούν αρκετά δευτερόλεπτα για να εμφανιστεί με επιτυχία η οθόνη για την πρώτη σύνδεση. Αν δεν μπορείτε να προβάλλετε την οθόνη του υπολογιστή, πηγαίνετε στο "Ο Υπολογιστής μου", κάντε διπλό κλικ στο εικονίδιο "BenQ QPresenter" και στη συνέχεια εκτελέστε το αρχείο "Autorun.exe". Η ταχύτητα προβολής μπορεί να ποικίλει σύμφωνα με τη δυνατότητα του υπολογιστή. Για να συνδέσετε τον προβολέα σε φορητό ή επιτραπέζιο υπολογιστή (χρησιμοποιώντας LAN): 1. Πάρτε ένα καλώδιο RJ45 και συνδέστε ένα άκρο στην υποδοχή εισόδου LAN του προβολέα και το άλλο άκρο στη θύρα RJ Βεβαιωθείτε ότι ο υπολογιστής σας είναι επίσης συνδεδεμένος με ένα καλώδιο στο διαδίκτυο. Χρησιμοποιήστε το πρόγραμμα Q Presenter για να συνδεθεί η οθόνη δικτύου και να μεταφέρει τα περιεχόμενα του επιτραπέζιου υπολογιστή του κεντρικού Η/Υ μέσω σύνδεσης τοπικού δικτύου. Μην χρησιμοποιείτε το καλώδιο RJ45 για να συνδέσετε τον προβολέα στον υπολογιστή σας. Γιατί αυτή η σύνδεση χρειάζεται έναν δρομολογητή ΙΡ. Για να συνδέσετε τον προβολέα σε φορητό ή επιτραπέζιο υπολογιστή (χρησιμοποιώντας HDMI): 1. Πάρτε ένα καλώδιο HDMI και συνδέστε το ένα άκρο στο βύσμα HDMI του υπολογιστή. 2. Συνδέστε το άλλο άκρο του καλωδίου στο βύσμα HDMI του προβολέα. Πολλοί φορητοί υπολογιστές δεν ενεργοποιούν τις εξωτερικές θύρες βίντεο όταν συνδέονται σε προβολέα. Συνήθως ένας συνδυασμός πλήκτρων όπως FN + F3 ή το πλήκτρο CRT/LCD ενεργοποιεί/ απενεργοποιεί την εξωτερική οθόνη. Εντοπίστε το λειτουργικό πλήκτρο με την ένδειξη CRT/LCD ή οποιοδήποτε λειτουργικό πλήκτρο με το σύμβολο οθόνης στο φορητό υπολογιστή. Πατήστε το πλήκτρο FN και το πλήκτρο με την ένδειξη οθόνης ταυτόχρονα. Ανατρέξτε στην τεκμηρίωση του φορητού υπολογιστή για να βρείτε το συνδυασμό πλήκτρων για το φορητό υπολογιστή σας. Η ταχύτητα μετάδοσης και η ποιότητα εικόνας θα διαφέρουν σύμφωνα με το εύρος ζώνης του τοπικού δικτύου και την κατάσταση της χρήσης δικτύου. Σύνδεση 23

24 Σύνδεση οθόνης Αν θέλετε να βλέπετε την παρουσίαση και στην οθόνη του υπολογιστή εκτός από την οθόνη προβολής, μπορείτε να συνδέσετε την υποδοχή εξόδου σήματος MONITOR OUT του προβολέα σε εξωτερική οθόνη ακολουθώντας τις παρακάτω οδηγίες. Για να συνδέσετε τον προβολέα σε μια οθόνη: 1. Συνδέστε τον προβολέα σε υπολογιστή όπως περιγράφεται στην ενότητα "Σύνδεση σε υπολογιστή" στη σελίδα Πάρτε ένα κατάλληλο καλώδιο VGA (παρέχεται μόνο ένα) και συνδέστε το ένα άκρο του στην υποδοχή εισόδου D-Sub της οθόνης. Ή αν η οθόνη σας είναι εξοπλισμένη με ακροδέκτη εισόδου DVI, πάρτε ένα καλώδιο VGA σε DVI-A και συνδέστε το άκρο DVI του καλωδίου στον ακροδέκτη εισόδου DVI της οθόνης. 3. Συνδέστε το άλλο άκρο του καλωδίου στην υποδοχή MONITOR OUT του προβολέα. Το σήμα εξόδου για την υποδοχή MONITOR OUT λειτουργεί μόνο όταν το σήμα εισόδου προέρχεται από την υποδοχή COMPUTER-1 ή COMPUTER-2. Όταν ο προβολέας είναι ενεργοποιημένος, το σήμα εξόδου από την υποδοχή MONITOR OUT διαφέρει ανάλογα με το σήμα εισόδου από την υποδοχή COMPUTER-1 ή COMPUTER-2. Αν θέλετε να χρησιμοποιήσετε αυτή τη μέθοδο σύνδεσης όταν ο προβολέας βρίσκεται στην κατάσταση αναμονής, σιγουρευτείτε ότι η λειτουργία Έξοδος οθόνης είναι ενεργοποιημένη στο μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ: Για προχωρημένους > Ρυθμίσεις αναμονής. Για πληροφορίες, ανατρέξτε στην ενότητα "Ρυθμίσεις αναμονής" στη σελίδα Σύνδεση

25 Σύνδεση σε συσκευές πηγής βίντεο Χρειάζεται μόνο να συνδέσετε τον προβολέα σε συσκευή πηγής βίντεο με μια από τις παραπάνω μεθόδους σύνδεσης, ωστόσο καθεμία από αυτές παρέχει διαφορετική ποιότητα εικόνας. Η μέθοδος που θα επιλέξετε θα εξαρτάται κατά πάσα πιθανότητα από τη διαθεσιμότητα των κατάλληλων ακροδεκτών τόσο στον προβολέα όσο και στη συσκευή πηγής βίντεο όπως περιγράφεται στη συνέχεια: Ακροδέκτες όνομα Εμφάνιση ακροδέκτη Αναφορά Ποιότητα εικόνας HDMI HDMI/HDMI/MHL "Σύνδεση συσκευών πηγής HDMI" στη σελίδα 25 Βέλτιστο Component Video COMPUTER-1/ COMPUTER-2 "Σύνδεση συσκευής πηγής Component Video" στη σελίδα 26 Καλύτερο S-VIDEO S-Video Βίντεο VIDEO "Σύνδεση συσκευής πηγής S-Video/ composite" στη σελίδα 28 Καλό Κανονικό Σύνδεση συσκευών πηγής HDMI Ο προβολέας παρέχει υποδοχή εισόδου HDMI που σας επιτρέπει να τον συνδέσετε σε συσκευή πηγής HDMI όπως συσκευή αναπαραγωγής DVD, δέκτη DTV, οθόνη ή φορητό υπολογιστή. Το πρότυπο HDMI (High-Definition Multimedia Interface) υποστηρίζει μη συμπιεσμένη μετάδοση δεδομένων βίντεο μεταξύ συμβατών συσκευών όπως δέκτες DTV, συσκευές αναπαραγωγής DVD και οθόνες σε ένα και μοναδικό καλώδιο. Παρέχει εμπειρία καθαρής ψηφιακής εικόνας και ήχου. Εξετάστε τη συσκευή πηγής βίντεο που διαθέτετε για να προσδιορίσετε αν διαθέτει μη χρησιμοποιημένες υποδοχές εξόδου HDMI: Αν διαθέτει, συνεχίστε με την παρούσα διαδικασία. Αν δεν διαθέτει, θα πρέπει να επανεκτιμήσετε ποια μέθοδο μπορείτε να χρησιμοποιήσετε για να συνδεθείτε στη συσκευή. Για να συνδέσετε τον προβολέα σε μια συσκευή πηγής HDMI (με χρήση καλωδίου HDMI): 1. Πάρτε ένα καλώδιο HDMI και συνδέστε το ένα άκρο στην υποδοχή εξόδου HDMI της συσκευής πηγής HDMI. Σύνδεση 25

26 2. Συνδέστε το άλλο άκρο του καλωδίου στην υποδοχή εισόδου σήματος HDMI του προβολέα. Μετά τη σύνδεση, μπορείτε να ρυθμίζετε τον ήχο από τα μενού οθόνης του προβολέα. Για πληροφορίες, ανατρέξτε στην ενότητα "Ρυθμίσεις ήχου" στη σελίδα 65. Αν η επιλεγμένη εικόνα βίντεο δεν εμφανίζεται μετά την ενεργοποίηση του προβολέα και έχει επιλεγεί η σωστή πηγή βίντεο, ελέγξτε αν η συσκευή της πηγής βίντεο είναι ενεργοποιημένη και λειτουργεί σωστά. Ελέγξτε επίσης αν τα καλώδια σήματος έχουν συνδεθεί σωστά. Στο σπάνιο ενδεχόμενο σύνδεσης του προβολέα σε συσκευή αναπαραγωγής DVD μέσω της εισόδου HDMI του προβολέα και η προβαλλόμενη εικόνα εμφανίζει λανθασμένα χρώματα, αλλάξτε το εύρος χρωμάτων σε YUV. Για πληροφορίες, ανατρέξτε στην ενότητα "Αλλαγή εύρους χρώματος" στη σελίδα 39. Για να συνδέσετε τον προβολέα σε μια συσκευή πηγής HDMI (με χρήση καλωδίου MHL): Βεβαιωθείτε ότι η φορητή συσκευή σας το πρότυπο υποστηρίζει MHL (Mobile High-Definition Link) πριν από τη σύνδεση. 1. Πάρτε ένα καλώδιο ΜHL (MicroUSB σε HDMI) και συνδέστε το ένα άκρο στον ακροδέκτη USB της φορητής συσκευής. 2. Συνδέστε το άλλο άκρο του καλωδίου στην υποδοχή εισόδου σήματος MHL του προβολέα. Σύνδεση συσκευής πηγής Component Video Εξετάστε τη συσκευή πηγής Βίντεο που διαθέτετε για να προσδιορίσετε αν διαθέτει μη χρησιμοποιημένες υποδοχές εξόδου Component Video: Αν διαθέτει, συνεχίστε με την παρούσα διαδικασία. Αν δεν διαθέτει, θα πρέπει να επανεκτιμήσετε ποια μέθοδο μπορείτε να χρησιμοποιήσετε για να συνδεθείτε στη συσκευή. Για να συνδέσετε τον προβολέα σε μια συσκευή πηγής Component Video: 1. Πάρτε ένα καλώδιο προσαρμογής Component Video σε VGA (D-Sub) και συνδέστε το άκρο με τους 3 ακροδέκτες τύπου RCA στις υποδοχές εξόδου Component Video της συσκευής πηγής βίντεο. Ταιριάξτε το χρώμα των βυσμάτων με το χρώμα των υποδοχών: πράσινο σε πράσινο, μπλε σε μπλε και κόκκινο σε κόκκινο. 2. Συνδέστε το άλλο άκρο του καλωδίου προσαρμογής Component Video σε VGA (D-Sub) (με ακροδέκτη τύπου D-Sub) στην υποδοχή COMPUTER-1 ή COMPUTER-2 του προβολέα. 3. Αν επιθυμείτε να χρησιμοποιήσετε τον προβολέα στις παρουσιάσεις σας, πάρτε ένα κατάλληλο καλώδιο ήχου και συνδέστε το ένα άκρο στην υποδοχή εξόδου ήχου της συσκευής και το άλλο άκρο στην υποδοχή AUDIO (L/R) του προβολέα. 26 Σύνδεση

27 4. Αν θέλετε, μπορείτε να χρησιμοποιήσετε κάποιο άλλο κατάλληλο καλώδιο ήχου και να συνδέσετε το ένα άκρο του καλωδίου στον ακροδέκτη AUDIO OUT του προβολέα και το άλλο άκρο στα εξωτερικά ηχεία (δεν παρέχονται). Μετά τη σύνδεση, μπορείτε να ρυθμίζετε τον ήχο από τα μενού οθόνης του προβολέα. Για πληροφορίες, ανατρέξτε στην ενότητα "Ρυθμίσεις ήχου" στη σελίδα 65. Το ενσωματωμένο ηχείο θα σιγήσει όταν είναι συνδεδεμένος ο ακροδέκτης AUDIO OUT. Αν η επιλεγμένη εικόνα βίντεο δεν εμφανίζεται μετά την ενεργοποίηση του προβολέα και έχει επιλεγεί η σωστή πηγή βίντεο, ελέγξτε αν η συσκευή της πηγής βίντεο είναι ενεργοποιημένη και λειτουργεί σωστά. Ελέγξτε επίσης αν τα καλώδια σήματος έχουν συνδεθεί σωστά. Σύνδεση 27

28 Σύνδεση συσκευής πηγής S-Video/composite Εξετάστε τη συσκευή πηγής Βίντεο που διαθέτετε για να προσδιορίσετε αν διαθέτει μη χρησιμοποιημένη υποδοχή εξόδου S-Video/composite: Αν διαθέτει δύο ακροδέκτες, χρησιμοποιήστε τον ακροδέκτη εξόδου S-Video για σύνδεση καθώς ο ακροδέκτης S-Video παρέχει καλύτερη ποιότητα εικόνας από τον ακροδέκτη Video. Αν διαθέτει οποιονδήποτε από τους ακροδέκτες εξόδου, μπορείτε επίσης να συνεχίσετε με την παρούσα διαδικασία. Αν δεν διαθέτει, θα πρέπει να επανεκτιμήσετε ποια μέθοδο μπορείτε να χρησιμοποιήσετε για να συνδεθείτε στη συσκευή. Για να συνδέσετε τον προβολέα σε μια συσκευή πηγής S-Video/ Video: 1. Πάρτε ένα καλώδιο S-Video/Video και συνδέστε το ένα άκρο στην υποδοχή εξόδου S-Video/Video της συσκευής πηγής Video. 2. Συνδέστε το άλλο άκρο του καλωδίου S-Video/Video στην υποδοχή S-VIDEO/VIDEO του προβολέα. 3. Αν επιθυμείτε να χρησιμοποιήσετε τον προβολέα στις παρουσιάσεις σας, πάρτε ένα κατάλληλο καλώδιο ήχου και συνδέστε το ένα άκρο στην υποδοχή εξόδου ήχου της συσκευής και το άλλο άκρο στην υποδοχή AUDIO (L/R) του προβολέα. 4. Αν θέλετε, μπορείτε να χρησιμοποιήσετε κάποιο άλλο κατάλληλο καλώδιο ήχου και να συνδέσετε το ένα άκρο του καλωδίου στον ακροδέκτη AUDIO OUT του προβολέα και το άλλο άκρο στα εξωτερικά ηχεία (δεν παρέχονται). Μετά τη σύνδεση, μπορείτε να ρυθμίζετε τον ήχο από τα μενού οθόνης του προβολέα. Για πληροφορίες, ανατρέξτε στην ενότητα "Ρυθμίσεις ήχου" στη σελίδα 65. Το ενσωματωμένο ηχείο θα σιγήσει όταν είναι συνδεδεμένος ο ακροδέκτης AUDIO OUT. Αν η επιλεγμένη εικόνα βίντεο δεν εμφανίζεται μετά την ενεργοποίηση του προβολέα και έχει επιλεγεί η σωστή πηγή βίντεο, ελέγξτε αν η συσκευή της πηγής βίντεο είναι ενεργοποιημένη και λειτουργεί σωστά. Ελέγξτε επίσης αν τα καλώδια σήματος έχουν συνδεθεί σωστά. 28 Σύνδεση

29 Λειτουργία Εκκίνηση του προβολέα 1. Συνδέστε το καλώδιο τροφοδοσίας στον προβολέα και σε πρίζα ρεύματος. Ελέγξτε αν η ενδεικτική λυχνία POWER στον προβολέα ανάβει με πορτοκαλί χρώμα όταν ο προβολέας συνδεθεί στην τροφοδοσία. Χρησιμοποιήστε μόνο τα αυθεντικά αξεσουάρ (π.χ. καλώδιο τροφοδοσίας ρεύματος) με τη συσκευή για να αποφύγετε πιθανούς κινδύνους όπως ηλεκτροπληξία και πυρκαγιά. Αν είναι ενεργοποιημένη η λειτουργία Απευθείας τροφοδοσία, ενεργή στο μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ: Βασική > Ρυθμίσεις λειτουργίας, ο προβολέας θα ενεργοποιείται αυτόματα μετά τη σύνδεση του καλωδίου τροφοδοσίας στην πρίζα και την έναρξη τροφοδοσίας ρεύματος. Για πληροφορίες, ανατρέξτε στην ενότητα "Απευθείας τροφοδοσία, ενεργή" στη σελίδα 64. Αν είναι ενεργοποιημένη η λειτουργία Σήμα, ενεργοποίηση στο μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ: Βασική > Ρυθμίσεις λειτουργίας, ο προβολέας θα ενεργοποιείται αυτόματα αφού ανιχνευτεί το σήμα VGA. Για πληροφορίες, ανατρέξτε στην ενότητα "Σήμα, ενεργοποίηση" στη σελίδα Σιγουρευτείτε ότι το κάλυμμα του φακού είναι ανοιχτό. Αν είναι κλειστό, μπορεί να παραμορφωθεί λόγω της θερμότητας που παράγεται από τη λυχνία προβολής. II 3. Πατήστε Power στον προβολέα ή ON στο τηλεχειριστήριο για να εκκινήσετε τον προβολέα. Η ενδεικτική λυχνία POWER αναβοσβήνει και παραμένει αναμμένη με πράσινο χρώμα όταν ο προβολέας είναι ενεργοποιημένος. Η διαδικασία εκκίνησης διαρκεί περίπου δευτερόλεπτα. Στη συνέχεια εμφανίζεται το λογότυπο εκκίνησης. (Αν είναι αναγκαίο) Χρησιμοποιήστε το δακτύλιο εστίασης για να ρυθμίσετε την καθαρότητα της εικόνας. Αν ο προβολέας είναι ακόμη ζεστός από την προηγούμενη χρήση, θα αρχίσει να λειτουργεί ο ανεμιστήρας ψύξης για περίπου 90 δευτερόλεπτα πριν ανάψει η λυχνία. Λειτουργία 29

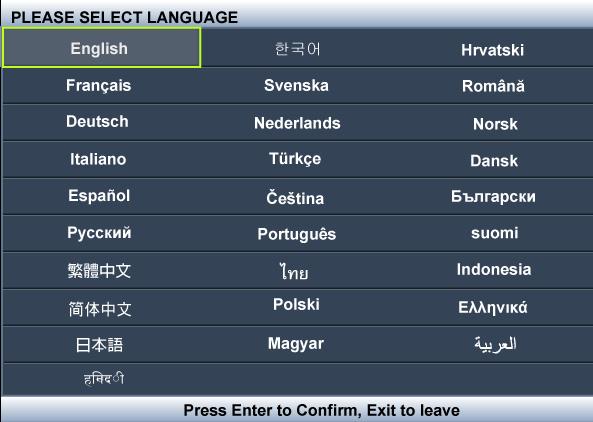

30 4. Αν ο προβολέας ενεργοποιείται για πρώτη φορά, επιλέξτε τη γλώσσα του μενού οθόνης ακολουθώντας τις οδηγίες που εμφανίζονται στην οθόνη. 5. Αν σας ζητηθεί κωδικός πρόσβασης, πατήστε τα πλήκτρα με τα βέλη για να εισάγετε εξαψήφιο κωδικό πρόσβασης. Για πληροφορίες, ανατρέξτε στην ενότητα "Χρήση της λειτουργίας κωδικού πρόσβασης" στη σελίδα Ενεργοποιήστε όλες τις συνδεδεμένες συσκευές. 7. Ο προβολέας θα αρχίσει την αναζήτηση σημάτων εισόδου. Στην οθόνη εμφανίζεται το τρέχον σαρωθέν σήμα εισόδου. Αν ο προβολέας δεν ανιχνεύσει έγκυρο σήμα, το μήνυμα 'Χωρίς σήμα' θα συνεχίσει να εμφανίζεται εωσότου εντοπιστεί σήμα εισόδου. Μπορείτε επίσης να πατήστε το κουμπί SOURCE στον προβολέα ή στο τηλεχειριστήριο για να επιλέξετε το σήμα εισόδου που επιθυμείτε. Για πληροφορίες, ανατρέξτε στην ενότητα "Εναλλαγή σήματος εισόδου" στη σελίδα 37. Αν δεν ανιχνευτεί κάποιο σήμα για 3 λεπτά, ο προβολέας εισέρχεται αυτόματα στη λειτουργία Κενό Eco. Προσαρμογή της προβαλλόμενης εικόνας Ρύθμιση της γωνίας προβολής Ο προβολέας διαθέτει 1 σκέλος ρύθμισης με γρήγορη απελευθέρωση και 1 πίσω σκέλος ρύθμισης. Αυτά τα σκέλη ρύθμισης αλλάζουν το ύψος της εικόνας και τη γωνία προβολής. Για να ρυθμίσετε τον προβολέα: 1. Πατήστε το κουμπί γρήγορης απελευθέρωσης και ανασηκώστε το μπροστινό σκέλος του προβολέα. Μόλις η εικόνα έχει τοποθετηθεί εκεί όπου την 30 Λειτουργία θέλετε, αφήστε το κουμπί γρήγορης απελευθέρωσης για να ασφαλίσετε το σκέλος στη θέση του. 2. Βιδώστε το πίσω σκέλος για να βελτιστοποιήσετε την οριζόντια γωνία. Για να συμπτύξετε το σκέλος, κρατήστε τον προβολέα ανασηκωμένο ενώ πιέζετε το πλήκτρο γρήγορης απελευθέρωσης και χαμηλώστε αργά τον προβολέα. Βιδώστε το πίσω σκέλος ρύθμισης σε αντίστροφη κατεύθυνση. Αν ο προβολέας δεν είναι τοποθετημένος πάνω σε επίπεδη επιφάνεια ή η οθόνη και ο προβολέας δεν είναι κάθετοι μεταξύ τους, η προβαλλόμενη εικόνα παίρνει τραπεζοειδές σχήμα. Για να διορθώσετε αυτή την κατάσταση, ανατρέξτε στην ενότητα "Διόρθωση τραπεζίου 2D" στη σελίδα 31 για λεπτομέρειες. Μην κοιτάτε το φακό όταν είναι αναμμένη η λυχνία. Η ισχυρή ακτινοβολία της λυχνίας μπορεί να βλάψει την όρασή σας. Προσέχετε όταν πιέζετε το πλήκτρο ρύθμισης γιατί είναι κοντά στην έξοδο εξαερισμού από όπου εξέρχεται θερμός αέρας. 2 1

31 Αυτόματη προσαρμογή της εικόνας Σε μερικές περιπτώσεις, μπορεί να χρειαστεί να βελτιώσετε την ποιότητα της εικόνας. Για να το κάνετε, πατήστε AUTO στον προβολέα ή στο τηλεχειριστήριο. Μέσα σε 5 δευτερόλεπτα, η ενσωματωμένη λειτουργία Αυτόματης προσαρμογής θα ρυθμίσει τις τιμές της Συχνότητας και του Ρολογιού για να παρέχει την καλύτερη ποιότητα εικόνας. Η οθόνη θα εμφανίσει "Αυτ. ρύθμιση " όταν είναι σε λειτουργία το Αυτόματο. Η λειτουργία αυτή διατίθεται μόνο όταν έχει επιλεγεί σήμα από Η/Υ (αναλογικό RGB). Διόρθωση τραπεζίου 2D Η λειτουργία τραπέζιο 2D ενεργοποιεί μια ευρύτερη περιοχή εγκατάστασης του προβολέα σε σχέση με τους παραδοσιακούς προβολείς με περιορισμένη δυνατότητα τοποθέτησης μπροστά από την οθόνη. Για να το διορθώσετε, πρέπει να ακολουθήσετε τα παρακάτω βήματα. Χρήση του προβολέα ή του τηλεχειριστηρίου Πατήστε / / / για να εμφανίσετε τη σελίδα Τραπέζιο 2D. Πατήστε / για να ρυθμίσετε τις κάθετες τιμές από -30 έως 30. Πατήστε / για να ρυθμίσετε τις οριζόντιες τιμές από -25 έως 25. Χρήση του μενού οθόνης 1. Πατήστε MENU/EXIT και επιλέξτε το μενού ΟΘΟΝΗ. 2. Πατήστε για να επιλέξετε Τραπέζιο 2D και πατήστε MODE/ENTER. 3. Πατήστε / / / για να προσαρμόσετε τις τιμές τραπεζίου. Λειτουργία 31

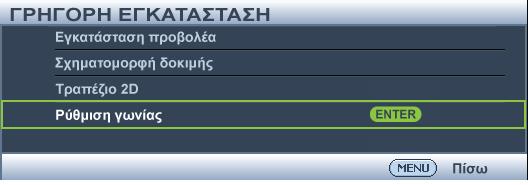

32 Χρήση του πλήκτρου QUICK INSTALL 1. Πατήστε QUICK INSTALL στο τηλεχειριστήριο. 2. Πατήστε για να επιλέξετε Τραπέζιο 2D και πατήστε MODE/ENTER. 3. Πατήστε / / / για να προσαρμόσετε τις τιμές τραπεζίου. Ρύθμιση προσαρμογής γωνίας Μη αυτόματη ρύθμιση των τεσσάρων γωνιών της εικόνας μέσω της προσαρμογής των κάθετων και οριζόντιων τιμών. Χρήση του μενού οθόνης 1. Επιλέξτε Ρύθμιση γωνίας στο μενού ΟΘΟΝΗ και πατήστε MODE/ENTER. 2. Πατήστε / / / για να επιλέξετε μια από τις τέσσερις γωνίες και πατήστε MODE/ ENTER. 3. Πατήστε / για να ρυθμίσετε τις κάθετες τιμές από 0 έως Πατήστε / για να ρυθμίσετε τις οριζόντιες τιμές από 0 έως 60. Χρήση του πλήκτρου QUICK INSTALL 1. Πατήστε QUICK INSTALL στο τηλεχειριστήριο. 2. Πατήστε για να επιλέξετε Ρύθμιση γωνίας και πατήστε MODE/ENTER. 3. Ακολουθήστε τα βήματα 2~4 στην παραπάνω ενότητα. 32 Λειτουργία

33 Βελτιστοποίηση του μεγέθους της εικόνας και της διαύγειας 1. Προσαρμόστε την προβαλλόμενη εικόνα στο μέγεθος που χρειάζεστε χρησιμοποιώντας το μοχλό ολίσθησης του ζουμ. 2. Στη συνέχεια, κάντε την εικόνα πιο διαυγή χρησιμοποιώντας το δακτύλιο εστίασης. Λειτουργία 33

34 Χρήση των μενού Ο προβολέας διαθέτει μενού οθόνης (OSD) για να πραγματοποιείτε διάφορες προσαρμογές και ρυθμίσεις. Ακολουθεί επισκόπηση του μενού οθόνης. Εικονίδιο βασικού μενού Βασικό μενού Επισήμανση (επιλεγμένο) Υπομενού Τρέχον σήμα εισόδου Το ακόλουθο παράδειγμα περιγράφει πώς να ρυθμίσετε το μενού οθόνης (OSD). 1. Πατήστε MENU/EXIT στον προβολέα ή στο τηλεχειριστήριο για να ενεργοποιήσετε το μενού οθόνης. Κατάσταση Πατήστε MENU/ EXIT για επιστροφή στην προηγούμε νη σελίδα ή έξοδο. 3. Πατήστε για να επιλέξετε Χρώμα φόντου και πατήστε / για να επιλέξετε ένα χρώμα φόντου. 2. Χρησιμοποιήσετε τα / για να επιλέξετε το μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ: Βασική. 4. Πατήστε MENU/EXIT δύο φορές* στον προβολέα ή στο τηλεχειριστήριο για έξοδο και για να αποθηκεύσετε τις ρυθμίσεις. *Με το πρώτο πάτημα επιστρέφετε στο βασικό μενού και με το δεύτερο κλείνετε το μενού οθόνης. 34 Λειτουργία

35 Ασφάλιση του προβολέα Χρήση κλειδαριάς με καλώδιο ασφαλείας Ο προβολέας πρέπει να εγκατασταθεί σε ασφαλές μέρος για αποφυγή κλοπής. Σε αντίθετη περίπτωση, αγοράστε μια κλειδαριά τύπου Kensington για να ασφαλίσετε τον προβολέα. Εντοπίστε την υποδοχή της κλειδαριάς τύπου Kensington στην πίσω πλευρά του προβολέα. Για πληροφορίες, ανατρέξτε στο σημείο 34 στη σελίδα 10. Η κλειδαριά τύπου Kensington με καλώδιο ασφαλείας είναι συνήθως συνδυασμός κλειδιών και κλειδαριάς. Ανατρέξτε στην τεκμηρίωση της κλειδαριάς για να ανακαλύψετε πώς να την χρησιμοποιήσετε. Χρήση της λειτουργίας κωδικού πρόσβασης Ο προβολέας διαθέτει επιλογή για τη ρύθμιση κωδικού πρόσβασης για σκοπούς ασφαλείας και για να αποφεύγεται η πρόσβαση από μη εξουσιοδοτημένους χρήστες. Μπορείτε να ορίσετε τον κωδικό πρόσβασης μέσω του μενού οθόνης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Θα βρεθείτε σε δύσκολη θέση αν έχετε ενεργοποιήσει τη λειτουργία πρόσβασης με κωδικό και στη συνέχεια ξεχάσετε τον κωδικό. Εκτυπώστε αυτό το εγχειρίδιο (αν χρειάζεται), γράψτε τον κωδικό πρόσβασης που ορίσατε στο εγχειρίδιο και φυλάξτε το σε ασφαλές μέρος για εύκολη ανάκτηση. Ρύθμιση κωδικού πρόσβασης Μόλις ορίσετε κωδικό πρόσβασης, ο προβολέας δεν μπορεί να χρησιμοποιηθεί εκτός αν εισάγετε το σωστό κωδικό πρόσβασης κάθε φορά που ξεκινάτε τον προβολέα. 1. Ανοίξτε το μενού οθόνης και πηγαίνετε στο μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ: Για προχωρημένους > Ρυθμίσεις ασφαλείας. Πατήστε MODE/ENTER. 2. Πατήστε για να επιλέξετε Αλλαγή των ρυθμίσεων ασφαλείας και πατήστε MODE/ENTER. 3. Εισάγετε το νέο ή τρέχοντα κωδικό πρόσβασης. Όπως απεικονίζεται δεξιά, τα τέσσερα πλήκτρα με τα βέλη (,,, ) αντιπροσωπεύουν αντίστοιχα 4 ψηφία (1, 2, 3, 4). Ανάλογα με τον κωδικό πρόσβασης που θέλετε να ορίσετε, πατήστε τα πλήκτρα με τα βέλη για να καταχωρίσετε έξι ψηφία για τον κωδικό πρόσβασης. Αν η λειτουργία χρησιμοποιείται για πρώτη φορά, εισάγετε τον προεπιλεγμένο κωδικό πρόσβασης (1, 1, 1, 1, 1, 1) του προβολέα πατώντας το κουμπί με το βέλος έξι φορές. 4. Επιβεβαιώστε το νέο κωδικό πρόσβασης εισάγοντας ξανά το νέο κωδικό πρόσβασης. Μόλις ρυθμίσετε τον κωδικό πρόσβασης, το μενού οθόνης επιστρέφει στη σελίδα Ρυθμίσεις ασφαλείας. Λειτουργία 35

36 ΣΗΜΑΝΤΙΚΟ: Τα ψηφία που εισάγετε θα εμφανίζονται σαν αστεράκια στην οθόνη. Σημειώστε εδώ σε αυτό το εγχειρίδιο τον κωδικό πρόσβασης που επιλέξατε, από πριν ή αμέσως μετά την καταχώρισή του ώστε να είναι διαθέσιμος σε περίπτωση που τον ξεχάσετε. Κωδικός πρόσβασης: Φυλάξτε αυτό το εγχειρίδιο σε ασφαλές μέρος. 5. Πατήστε για να επιλέξετε Κλείδωμα ενεργοποίησης τροφοδοσίας και επιλέξτε Ενεργό πατώντας /. 6. Για έξοδο από το μενού οθόνης, πατήστε MENU/EXIT. Αν ξεχάσετε τον κωδικό πρόσβασης Αν είναι ενεργοποιημένη η λειτουργία κωδικού πρόσβασης θα σας ζητηθεί να εισάγετε τον εξαψήφιο κωδικό πρόσβασης κάθε φορά που ενεργοποιείτε τον προβολέα. Αν εισάγετε λανθασμένο κωδικό πρόσβασης, θα εμφανιστεί το μήνυμα σφάλματος όπως απεικονίζεται δεξιά για τρία δευτερόλεπτα και θα ακολουθήσει το μήνυμα "ΕΙΣΑΓΩΓΗ ΚΩΔ. ΠΡΟΣΒΑΣΗΣ". Μπορείτε να προσπαθήσετε ξανά εισάγοντας άλλο εξαψήφιο κωδικό πρόσβασης, ή αν δεν έχετε σημειώσει τον κωδικό πρόσβασης στο εγχειρίδιο και δεν τον θυμάστε καθόλου μπορείτε να χρησιμοποιήσετε τη διαδικασία ανάκλησης κωδικού πρόσβασης. Για πληροφορίες, ανατρέξτε στην ενότητα "Εισαγωγή στη διαδικασία ανάκλησης κωδικού πρόσβασης" στη σελίδα 36. Αν εισάγετε 5 διαδοχικές φορές λανθασμένο κωδικό πρόσβασης ο προβολέας θα κλείσει αυτόματα σε σύντομο χρονικό διάστημα. Εισαγωγή στη διαδικασία ανάκλησης κωδικού πρόσβασης 1. Πατήστε και κρατήστε πατημένο το κουμπί AUTO στον προβολέα ή στο τηλεχειριστήριο για 3 δευτερόλεπτα. Στην οθόνη ο προβολέας θα εμφανίσει έναν κωδικοποιημένο αριθμό. 2. Γράψτε κάπου τον αριθμό και απενεργοποιήστε τον προβολέα. 3. Αναζητήστε βοήθεια από το τοπικό κέντρο σέρβις της BenQ για να αποκωδικοποιήσετε τον αριθμό. Μπορεί να σας ζητηθεί να επιδείξετε την απόδειξη αγοράς για να επαληθευτεί ότι είστε ο εξουσιοδοτημένος χρήστης του προβολέα. Αλλαγή του κωδικού πρόσβασης 1. Ανοίξτε το μενού OSD και πηγαίνετε στο ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ: Για προχωρημένους > Ρυθμίσεις ασφαλείας. 2. Επιλέξτε Αλλαγή κωδ. πρόσβασης και πατήστε MODE/ENTER. Εμφανίζεται το μήνυμα 'ΕΙΣΑΓΩΓΗ ΤΡΕΧΟΝΤΟΣ ΚΩΔ. ΠΡΟΣΒΑΣΗΣ'. 36 Λειτουργία

37 3. Εισάγετε τον παλιό κωδικό πρόσβασης. Εάν ο κωδικός πρόσβασης είναι σωστός, εμφανίζεται άλλο μήνυμα 'ΕΙΣΑΓΩΓΗ ΝΕΟΥ ΚΩΔ. ΠΡΟΣΒΑΣΗΣ'. Αν ο κωδικός πρόσβασης είναι λανθασμένος, το μήνυμα σφάλματος κωδικού πρόσβασης διαρκεί για τρία δευτερόλεπτα και εμφανίζεται το μήνυμα 'ΕΙΣΑΓΩΓΗ ΤΡΕΧΟΝΤΟΣ ΚΩΔ. ΠΡΟΣΒΑΣΗΣ' για να ξαναπροσπαθήσετε. Μπορείτε να πατήσετε MENU/EXIT για να ακυρώσετε την αλλαγή ή να προσπαθήσετε με άλλο κωδικό πρόσβασης. 4. Εισάγετε νέο κωδικό πρόσβασης. ΣΗΜΑΝΤΙΚΟ: Τα ψηφία που εισάγετε θα εμφανίζονται σαν αστεράκια στην οθόνη. Σημειώστε εδώ σε αυτό το εγχειρίδιο τον κωδικό πρόσβασης που επιλέξατε, από πριν ή αμέσως μετά την καταχώρισή του ώστε να είναι διαθέσιμος σε περίπτωση που τον ξεχάσετε. Κωδικός πρόσβασης: Φυλάξτε αυτό το εγχειρίδιο σε ασφαλές μέρος. 5. Επιβεβαιώστε το νέο κωδικό πρόσβασης εισάγοντας ξανά το νέο κωδικό πρόσβασης. 6. Ένας νέος κωδικός πρόσβασης εκχωρήθηκε με επιτυχία στον προβολέα. Θυμηθείτε να εισάγετε το νέο κωδικό πρόσβασης την επόμενη φορά που εκκινήσετε τον προβολέα. 7. Για έξοδο από το μενού οθόνης, πατήστε MENU/EXIT. Απενεργοποίηση της λειτουργίας κωδικού πρόσβασης Για να απενεργοποιήσετε την προστασία μέσω κωδικού πρόσβασης, επιστρέψτε στο μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ: Για προχωρημένους > Ρυθμίσεις ασφαλείας > Αλλαγή των ρυθμίσεων ασφαλείας αφού ανοίξετε το μενού οθόνης και πατήστε MODE/ENTER. Εμφανίζεται το μήνυμα 'ΕΙΣΑΓΩΓΗ ΚΩΔ. ΠΡΟΣΒΑΣΗΣ'. Εισάγετε τον τρέχοντα κωδικό πρόσβασης. Αν ο κωδικός πρόσβασης είναι σωστός, το μενού OSD επιστρέφει στη σελίδα Ρυθμίσεις ασφαλείας. Επισημάνετε την επιλογή Κλείδωμα ενεργοποίησης τροφοδοσίας και επιλέξτε Ανενεργό πατώντας τα /. Δεν θα χρειαστεί να εισάγετε ξανά τον κωδικό πρόσβασης την επόμενη φορά που θα ενεργοποιήσετε τον προβολέα. Αν ο κωδικός πρόσβασης είναι λανθασμένος, το μήνυμα σφάλματος κωδικού πρόσβασης διαρκεί για τρία δευτερόλεπτα και εμφανίζεται το μήνυμα 'ΕΙΣΑΓΩΓΗ ΚΩΔ. ΠΡΟΣΒΑΣΗΣ' για να ξαναπροσπαθήσετε. Μπορείτε να πατήσετε MENU/EXIT για να ακυρώσετε την αλλαγή ή να προσπαθήσετε με άλλο κωδικό πρόσβασης. Παρόλο που η λειτουργία του κωδικού πρόσβασης απενεργοποιήθηκε, πρέπει να διατηρήσετε τον παλιό κωδικό πρόσβασης αν κάποια στιγμή θελήσετε να ενεργοποιήσετε ξανά τη λειτουργία κωδικού πρόσβασης εισάγοντας τον παλιό κωδικό πρόσβασης. Εναλλαγή σήματος εισόδου Λειτουργία 37

38 Ο προβολέας μπορεί να συνδεθεί σε πολλές συσκευές ταυτόχρονα. Ωστόσο μπορεί να προβάλει μία πλήρη οθόνη κάθε φορά. Κατά την εκκίνηση, ο προβολέας πραγματοποιεί αυτόματη αναζήτηση για τα διαθέσιμα σήματα. Βεβαιωθείτε ότι η λειτουργία Γρήγορη αυτ. αναζήτηση στο μενού ΠΗΓΗ είναι Ενεργό (που είναι η προεπιλεγμένη κατάσταση του προβολέα) αν θέλετε ο προβολέας να κάνει αυτόματη αναζήτηση των σημάτων. Μπορείτε επίσης να κάνετε χειροκίνητα κυκλική εναλλαγή στα διαθέσιμα σήματα εισόδου. 1. Πατήστε SOURCE στον προβολέα ή στο τηλεχειριστήριο. Θα εμφανιστεί η γραμμή επιλογής πηγής. 2. Πατήστε / μέχρι να επιλέξετε το σήμα που επιθυμείτε και πατήστε MODE/ ENTER. Μόλις ανιχνευτεί, θα εμφανιστούν στην οθόνη οι πληροφορίες της επιλεγμένης πηγής για μερικά δευτερόλεπτα. Αν υπάρχουν πολλές συσκευές συνδεδεμένες στον προβολέα, επαναλάβετε τα βήματα 1-2 για να αναζητήσετε ένα άλλο σήμα. Το επίπεδο φωτεινότητας της προβαλλόμενης εικόνας θα αλλάζει ανάλογα όταν εναλλάσσετε διαφορετικά σήματα εισόδου. Οι παρουσιάσεις δεδομένων (γραφικά) από "Η/Υ" που χρησιμοποιούν κυρίως στατικές εικόνες είναι γενικά φωτεινότερες από τα "Βίντεο" που χρησιμοποιούν κυρίως κινούμενες εικόνες (ταινίες). Ο τύπος σήματος εισόδου επηρεάζει τις διαθέσιμες επιλογές για τη Λειτ. φωτογραφίας. Για πληροφορίες, ανατρέξτε στην ενότητα "Επιλογή λειτουργίας εικόνας" στη σελίδα 41. Η εγγενής ανάλυση προβολής αυτού του προβολέα είναι σε αναλογία εικόνας 16:10. Για τα καλύτερα δυνατά αποτελέσματα στην εικόνα, πρέπει να επιλέξετε και να χρησιμοποιήσετε σήμα εισόδου το οποίο εξάγει σήμα σε αυτή την ανάλυση. Οποιαδήποτε άλλη ανάλυση θα κλιμακωθεί από τον προβολέα ανάλογα με τη ρύθμιση 'αναλογία εικόνας' γεγονός που μπορεί να προκαλέσει παραμόρφωση της εικόνας ή απώλεια της καθαρότητας της εικόνας. Για πληροφορίες, ανατρέξτε στην ενότητα "Επιλογή της αναλογίας εικόνας" στη σελίδα Λειτουργία

39 Αλλαγή εύρους χρώματος Στο σπάνιο ενδεχόμενο σύνδεσης του προβολέα σε συσκευή αναπαραγωγής DVD μέσω της εισόδου HDMI του προβολέα και η προβαλλόμενη εικόνα εμφανίζει λανθασμένα χρώματα, αλλάξτε το εύρος χρωμάτων σε YUV. 1. Πατήστε MENU/EXIT και στη συνέχεια τα / μέχρι να επισημάνετε το μενού ΠΗΓΗ. 2. Πατήστε για να επιλέξετε Μετατροπή χώρου χρώματος και πατήστε / για να επιλέξετε κατάλληλο χώρο χρώματος. Η λειτουργία αυτή είναι διαθέσιμη μόνο όταν χρησιμοποιείτε την υποδοχή εισόδου HDMI. Μεγέθυνση και αναζήτηση λεπτομερειών Αν θέλετε να εστιάσετε σε λεπτομέρειες στην προβαλλόμενη εικόνα, μπορείτε να μεγεθύνετε την εικόνα. Χρησιμοποιήστε τα βέλη κατεύθυνσης για πλοήγηση στην εικόνα. Χρήση του μενού οθόνης 1. Πατήστε MENU/EXIT και στη συνέχεια τα / μέχρι να επισημάνετε το μενού ΟΘΟΝΗ. 2. Πατήστε για να επιλέξετε Ψηφιακό ζουμ και πατήστε MODE/ENTER. Εμφανίζεται η γραμμή Ζουμ. 3. Πατήστε τα στον προβολέα επανειλημμένα για να μεγεθύνετε την εικόνα στο μέγεθος που επιθυμείτε. 4. Για πλοήγηση στην εικόνα, πατήστε MODE/ENTER για αλλαγή στη λειτουργία παραθύρου και πατήστε τα βέλη κατεύθυνσης (,,, ). 5. Για να μειώσετε το μέγεθος της εικόνας, πατήστε MODE/ENTER για επιστροφή στη λειτουργία μεγέθυνση/σμίκρυνση και πατήστε AUTO για να επαναφέρετε την εικόνα στο αρχικό της μέγεθος. Μπορείτε επίσης να πατήσετε τα επανειλημμένα μέχρι να την επαναφέρετε στο αρχικό της μέγεθος. Μπορείτε να κάνετε πλοήγηση μόνο μετά τη μεγέθυνση της εικόνας. Μπορείτε να συνεχίσετε τη μεγέθυνση της εικόνας ενώ αναζητείτε λεπτομέρειες. Επιλογή της αναλογίας εικόνας Η 'αναλογία εικόνας' είναι ο λόγος του πλάτους προς το ύψος της εικόνας. Με την επέλαση της ψηφιακής επεξεργασίας σήματος, οι ψηφιακές συσκευές προβολής όπως ο προβολέας μπορούν να εκτείνουν και να κλιμακώσουν την εικόνα σε διαφορετική αναλογία από αυτή του σήματος εισόδου. Για να αλλάξετε την αναλογία της προβαλλόμενης εικόνας (ανεξάρτητα από την αναλογία της πηγής): Λειτουργία 39

40 Χρήση του τηλεχειριστήριου 1. Πιέστε το Aspect για να εμφανιστεί η τρέχουσα ρύθμιση. 2. Πατήστε το Aspect κατ' επανάληψη για να επιλέξετε την αναλογία εικόνας που ταιριάζει με τη μορφή του σήματος βίντεο και τις απαιτήσεις της προβολής σας. Χρήση του μενού οθόνης 1. Πατήστε MENU/EXIT και στη συνέχεια τα / μέχρι να επισημάνετε το μενού ΟΘΟΝΗ. 2. Πατήστε για να επιλέξετε Αναλογία διαστάσεων. 3. Πατήστε τα / για να επιλέξετε την αναλογία εικόνας που ταιριάζει με τη μορφή του σήματος βίντεο και τις απαιτήσεις της προβολής σας. Σχετικά με την αναλογία εικόνας Στις παρακάτω εικόνες, τα μαύρα τμήματα είναι ανενεργές περιοχές και τα λευκά τμήματα είναι ενεργές περιοχές. Τα μενού οθόνης μπορούν να προβληθούν σε αυτές τις αχρησιμοποίητες μαύρες περιοχές. 1. Αυτόματο: Αναλογική κλιμάκωση μιας εικόνας ώστε να ταιριάζει με την εγγενή ανάλυση του προβολέα στο οριζόντιο ή κάθετο πλάτος. Είναι κατάλληλη για την εισερχόμενη εικόνα που δεν είναι ούτε 4:3 ούτε 16:9 και θέλετε να χρησιμοποιήσετε το μεγαλύτερο μέρος της οθόνης χωρίς να αλλάξετε την αναλογία της εικόνας. 2. Πραγματικό: Η εικόνα προβάλλεται στην αρχική της ανάλυση και το μέγεθος της αλλάζει για να ταιριάζει στην περιοχή προβολής. Για σήματα εισόδου με χαμηλότερη ανάλυση, η προβαλλόμενη εικόνα θα εμφανίζεται μικρότερη απ' ότι αν το μέγεθός της αλλάξει σε πλήρη οθόνη. Αν χρειάζεται μπορείτε να αλλάξετε τη ρύθμιση ζουμ ή να μετακινήσετε τον προβολέα προς την οθόνη για να αυξήσετε το μέγεθος της εικόνας. Μπορεί επίσης να χρειαστεί να εστιάσετε ξανά τον προβολέα αφού κάνετε αυτές τις προσαρμογές. 3. 4:3: Κλιμάκωση μιας εικόνας έτσι ώστε να προβάλλεται στο κέντρο της οθόνης με αναλογία 4:3. Είναι η πιο κατάλληλη για εικόνες 4:3 όπως η οθόνη του υπολογιστή, οι τηλεοράσεις με στάνταρ ευκρίνεια και οι Εικόνα 16:10 Εικόνα 16:9 Εικόνα 4:3 Εικόνα 16:9 Εικόνα 4:3 ταινίες DVD με αναλογία 4:3, καθώς τις προβάλλει χωρίς μετατροπή της αναλογίας. 40 Λειτουργία

41 4. 16:9: Κλιμάκωση μιας εικόνας έτσι ώστε να προβάλλεται στο κέντρο της οθόνης με αναλογία 16:9. Είναι η πιο κατάλληλη για εικόνες οι οποίες έχουν ήδη αναλογία 16:9, όπως οι τηλεοράσεις υψηλής ευκρίνειας, γιατί τις προβάλλει χωρίς μετατροπή της αναλογίας :10: Κλιμάκωση μιας εικόνας έτσι ώστε να προβάλλεται στο κέντρο της οθόνης με αναλογία 16:10. Είναι η πιο κατάλληλη για εικόνες οι οποίες έχουν ήδη αναλογία 16:10, όπως οι τηλεοράσεις υψηλής ευκρίνειας, γιατί τις προβάλλει χωρίς μετατροπή της αναλογίας. Βελτιστοποίηση της εικόνας Επιλογή λειτουργίας εικόνας Ο προβολέας είναι προεγκατεστημένος με πολλές προκαθορισμένες λειτουργίες εικόνας έτσι ώστε να μπορείτε να επιλέξετε αυτήν που ταιριάζει με το λειτουργικό σας περιβάλλον και τον τύπο του σήματος εισόδου της εικόνας. Για να επιλέξετε μια κατάσταση λειτουργίας που ταιριάζει με τις ανάγκες σας μπορείτε να ακολουθήσετε ένα από τα παρακάτω βήματα. Πατήστε MODE/ENTER επανειλημμένα στον προβολέα ή στο τηλεχειριστήριο μέχρι να επιλέξετε την κατάσταση λειτουργίας που επιθυμείτε. Πηγαίνετε στο μενού ΕΙΚΟΝΑ > Λειτ. φωτογραφίας και πατήστε τα / για να επιλέξετε την κατάσταση λειτουργίας που επιθυμείτε. Στη συνέχεια παρατίθενται οι λειτουργίες εικόνας. Εικόνα 16:9 Εικόνα 16:10 1. Δυναμικό λειτουργία: Μεγιστοποιεί τη φωτεινότητα της προβαλλόμενης εικόνας. Η λειτουργία αυτή είναι κατάλληλη σε περιβάλλοντα όπου απαιτείται πρόσθετη φωτεινότητα, όπως όταν ο προβολέας χρησιμοποιείται σε καλά φωτισμένους χώρους. 2. Λειτουργία Παρουσίαση (Προεπιλογή): Είναι κατάλληλη για παρουσιάσεις. Σε αυτή τη λειτουργία δίνεται έμφαση στη φωτεινότητα. 3. srgb λειτουργία: Μεγιστοποιεί την καθαρότητα των χρωμάτων RGB για ρεαλιστικές εικόνες ανεξάρτητα από τη ρύθμιση της φωτεινότητας. Είναι η πιο κατάλληλη για προβολή φωτογραφιών που έχουν ληφθεί με κάμερα συμβατή με srgb και σωστά βαθμονομημένη και για προβολή γραφικών και σχεδίων μέσω Η/Υ από εφαρμογές όπως AutoCAD. 4. Κινηματογράφος λειτουργία: Είναι κατάλληλη για αναπαραγωγή έγχρωμων ταινιών, βίντεο κλιπ από ψηφιακές φωτογραφικές μηχανές ή DVs μέσω της εισόδου του Η/Υ για καλύτερη προβολή σε σκοτεινό περιβάλλον (με χαμηλό φωτισμό). Λειτουργία 41

42 5. Λειτουργία Χρήστης 1/Χρήστης 2: Ανάκληση των προσαρμοσμένων ρυθμίσεων βάση των τρέχοντων διαθέσιμων καταστάσεων λειτουργίας εικόνας. Για πληροφορίες, ανατρέξτε στην ενότητα "Ρύθμιση της λειτουργίας Χρήστης 1/Χρήστης 2" στη σελίδα 42. Ρύθμιση της λειτουργίας Χρήστης 1/Χρήστης 2 Υπάρχουν δύο καταστάσεις λειτουργίας που καθορίζονται από τον ίδιο το χρήστη αν οι υπάρχουσες διαθέσιμες λειτουργίες δεν είναι οι κατάλληλες για τις ανάγκες σας. Μπορείτε να χρησιμοποιήσετε τις λειτουργίες εικόνας (εκτός από τις λειτουργίες Χρήστης 1/Χρήστης 2) ως σημείο εκκίνησης και να προσαρμόσετε τις ρυθμίσεις. 1. Πατήστε MENU/EXIT για να ανοίξει το μενού οθόνης. 2. Πηγαίνετε στο μενού ΕΙΚΟΝΑ > Λειτ. φωτογραφίας. 3. Πατήστε τα / για να επιλέξετε Χρήστης 1 έως Χρήστης Πατήστε για να επιλέξετε Λειτουργία αναφοράς. Η λειτουργία αυτή διατίθεται μόνο όταν έχει επιλεγεί η λειτουργία Χρήστης 1 ή Χρήστης 2 στο στοιχείο Λειτ. φωτογραφίας του υπομενού. 5. Πατήστε τα / για να επιλέξετε τη λειτουργία εικόνας που είναι η πλησιέστερη στις ανάγκες σας. 6. Πατήστε τα για να επιλέξετε το στοιχείο του υπομενού που θέλετε να αλλάξετε και προσαρμόστε την τιμή με τα /. Για πληροφορίες, ανατρέξτε στην ενότητα "Βελτιστοποίηση της ποιότητας της εικόνας στις προσαρμοσμένες από το χρήστη λειτουργίες" παρακάτω. 7. Οι ρυθμίσεις θα αποθηκευτούν κατά την επιλογή. Χρήση του Χρώμα τοίχου Στην περίπτωση που προβάλλετε σε έγχρωμη επιφάνεια όπως ένας βαμμένος τοίχος που δεν είναι λευκός, η λειτουργία Χρώμα τοίχου μπορεί να σας βοηθήσει να διορθώσετε το χρώμα της προβαλλόμενης εικόνας για να αποφύγετε πιθανή διαφορά χρώματος μεταξύ της πηγής και της προβαλλόμενης εικόνας. Για να χρησιμοποιήσετε αυτή τη λειτουργία, πηγαίνετε στο μενού ΟΘΟΝΗ > Χρώμα τοίχου και πατήστε τα / για να επιλέξετε ένα χρώμα το οποίο είναι το κοντινότερο στο χρώμα της επιφάνειας προβολής. Υπάρχουν πολλά προκαθορισμένα χρώματα για να διαλέξετε: Ανοιχτό κίτρινο, Ροζ, Ανοιχτό πράσινο, Μπλε και Μαυροπίνακας. Βελτιστοποίηση της ποιότητας της εικόνας στις προσαρμοσμένες από το χρήστη λειτουργίες Ανάλογα με τον τύπο σήματος που ανιχνεύτηκε, υπάρχουν μερικές λειτουργίες που ορίζονται από το χρήστη όταν έχει επιλεγεί η λειτουργία Χρήστης 1 ή Χρήστης 2. Με βάση τις ανάγκες σας, μπορείτε να κάνετε τροποποιήσεις σε αυτές τις λειτουργίες επισημαίνοντάς τις και πατώντας / στον προβολέα ή στο τηλεχειριστήριο. 42 Λειτουργία

43 Ρύθμιση Φωτεινότητα Όσο μεγαλύτερη είναι η τιμή, τόσο πιο φωτεινή είναι η εικόνα. Και όσο χαμηλότερη η τιμή, τόσο πιο σκοτεινή η εικόνα. Προσαρμόστε αυτό το στοιχείο ελέγχου έτσι ώστε οι μαύρες περιοχές της εικόνας να απεικονίζονται ακριβώς μαύρες και οι διαφορές στις σκοτεινές περιοχές να είναι ορατές. Ρύθμιση Αντίθεση Όσο υψηλότερη είναι η τιμή, τόσο μεγαλύτερη είναι η αντίθεση. Χρησιμοποιήστε το για να ορίσετε το κορυφαίο επίπεδο λευκού αφού προηγουμένως έχετε προσαρμόσει τη ρύθμιση Φωτεινότητα ώστε να ταιριάζει με την επιλεγμένη είσοδο και το περιβάλλον προβολής. Μπορείτε επίσης να προσαρμόσετε τις ρυθμίσεις Φωτεινότητα ή Αντίθεση χρησιμοποιώντας το πλήκτρο BRIGHT ή CONTRAST στο τηλεχειριστήριο. Ρύθμιση Χρώμα Η χαμηλότερη ρύθμιση παράγει λιγότερο κορεσμένα χρώματα. Αν η ρύθμιση είναι πολύ υψηλή, τα χρώματα στην εικόνα θα είναι πολύ έντονα και η εικόνα δεν θα είναι ρεαλιστική. Ρύθμιση Απόχρωση Όσο υψηλότερη είναι η τιμή, τόσο πιο κοκκινωπή γίνεται η εικόνα. Όσο χαμηλότερη είναι η τιμή, τόσο πιο πρασινωπή γίνεται η εικόνα. Ρύθμιση Ευκρίνεια Όσο υψηλότερη είναι η τιμή, τόσο πιο ευκρινής γίνεται η εικόνα. Όσο υψηλότερη είναι η τιμή, τόσο πιο απαλή γίνεται η εικόνα. Ρύθμιση Φωτεινού χρώματος Η δυνατότητα αυτή χρησιμοποιεί ένα νέο αλγόριθμο επεξεργασίας χρωμάτων και βελτιώσεις σε επίπεδο συστήματος για μεγαλύτερη φωτεινότητα ενώ παρέχει πιο ζωντανά και έντονα χρώματα στην εικόνα. Επιτρέπει αύξηση της φωτεινότητας περισσότερο από 50% στις εικόνες μεσαίων τόνων που είναι συνήθεις σε σκηνές βίντεο και φυσικές σκηνές ώστε ο προβολέας να αναπαράγει τις εικόνες με ρεαλιστικά και πραγματικά χρώματα. Αν προτιμάτε εικόνες με αυτή την ποιότητα, επιλέξτε Ενεργό. Αν δεν το χρειάζεστε, επιλέξτε Ανενεργό. Ενεργό είναι η προεπιλεγμένη και συνιστώμενη επιλογή για αυτόν τον προβολέα. Όταν έχει επιλεγεί Ανενεργό, η λειτουργία Χρωματική θερμοκρασία δεν είναι διαθέσιμη. Επιλογή Χρωματική θερμοκρασία Οι διαθέσιμες επιλογές για τις ρυθμίσεις της θερμοκρασίας χρώματος* διαφέρουν ανάλογα με τον επιλεγμένο τύπο σήματος. 1. Ψυχρό: Κάνει τις εικόνες να εμφανίζονται λευκές με μια μπλε απόχρωση. 2. Κανονικό: Διατηρεί τις φυσικές αποχρώσεις του λευκού. 3. Θερμό: Κάνει τις εικόνες να εμφανίζονται λευκές με μια κοκκινωπή απόχρωση. *Σχετικά με τις θερμοκρασίες χρώματος: Λειτουργία 43

44 Υπάρχουν πολλές διαφορετικές σκιάσεις που θεωρούνται "λευκές" για διάφορους σκοπούς. Μια από τις πιο συνηθισμένες μεθόδους αντιπροσώπευσης του λευκού χρώματος είναι γνωστή ως "θερμοκρασία χρώματος". Ένα λευκό χρώμα με χαμηλή θερμοκρασία χρώματος εμφανίζεται ως κοκκινωπό λευκό. Ένα λευκό χρώμα με υψηλή θερμοκρασία χρώματος εμφανίζεται να έχει περισσότερο μπλε. Ρύθμιση μίας προτιμώμενης θερμοκρασίας χρώματος Για να ρυθμίσετε μία προτιμώμενη θερμοκρασία χρώματος: 1. Επιλέξτε το Χρωματική θερμοκρασία και επιλέξτε Θερμό, Κανονικό ή Ψυχρό πατώντας τα / στον προβολέα ή στο τηλεχειριστήριο. 2. Πατήστε για να επιλέξετε Μικρορύθμιση θερμοκ χρώματος και πατήστε MODE/ENTER. Εμφανίζεται η σελίδα Μικρορύθμιση θερμοκ χρώματος. 3. Πατήστε τα / για να επιλέξετε το στοιχείο που θέλετε να αλλάξετε και προσαρμόστε τις τιμές πατώντας τα /. Ενίσχυση R/Ενίσχυση G/Ενίσχυση B: Προσαρμόζει τα επίπεδα αντίθεσης του Κόκκινου, Πράσινου και Μπλε. Μετατόπιση R/Μετατόπιση G/Μετατόπιση B: Προσαρμόζει τα επίπεδα φωτεινότητας του Κόκκινου, Πράσινου και Μπλε. 4. Πατήστε MENU/EXIT για έξοδο και αποθήκευση των ρυθμίσεων. Διαχείριση χρωμάτων 3D Στις περισσότερες περιπτώσεις εγκατάστασης του προβολέα όπως σε αίθουσες διδασκαλίας, συσκέψεων, ή ξενοδοχείων όπου τα φώτα παραμένουν αναμμένα ή όπου τα εξωτερικά παράθυρα του κτιρίου επιτρέπουν την είσοδο του ηλιακού φωτός στην αίθουσα, δεν θα είναι απαραίτητη η διαχείριση χρώματος. Μόνο σε μόνιμη εγκατάσταση με ελεγχόμενα επίπεδα φωτισμού όπως αίθουσες συσκέψεων, αμφιθέατρα ή home theater πρέπει να λαμβάνεται υπόψη η διαχείριση χρώματος. Η διαχείριση χρώματος παρέχει λεπτή ρύθμιση του χρώματος για πιο ακριβή αναπαραγωγή χρωμάτων, σε περίπτωση που απαιτείται. Η σωστή διαχείριση χρώματος μπορεί να επιτευχθεί μόνο σε ελεγχόμενες συνθήκες προβολής. Θα χρειαστεί να χρησιμοποιήσετε ένα χρωματόμετρο (μετρητή φωτός χρώματος) και να παρέχετε κατάλληλες πηγές εικόνας για να μετρήσετε την αναπαραγωγή χρώματος. Αυτά τα εργαλεία δεν παρέχονται με τον προβολέα, όμως ο προμηθευτής του προβολέα θα είναι σε θέση να σας παρέχει καθοδήγηση ή ακόμη και έναν επαγγελματία τεχνικό εγκατάστασης. Η Διαχείριση χρώματος παρέχει έξι σετ χρωμάτων (RGBCMY) προς ρύθμιση. Όταν επιλέξετε το κάθε χρώμα, μπορείτε να ρυθμίσετε ανεξάρτητα το εύρος του και τον κορεσμό ανάλογα με τις προτιμήσεις σας. Αν έχετε αγοράσει ένα δοκιμαστικό δίσκο ο οποίος περιέχει διάφορα δοκιμαστικά πρότυπα μπορείτε να τον χρησιμοποιήσετε για δοκιμή της παρουσίασης των χρωμάτων σε οθόνες, τηλεοράσεις, προβολείς κλπ. Μπορείτε να προβάλλετε οποιαδήποτε εικόνα από το δίσκο στην οθόνη και να εισαχθείτε στο μενού Διαχείριση χρωμάτων 3D για να κάνετε ρυθμίσεις. Για να προσαρμόσετε τις ρυθμίσεις: 44 Λειτουργία

45 1. Πηγαίνετε στο μενού ΕΙΚΟΝΑ και επιλέξτε Διαχείριση χρωμάτων 3D. 2. Πατήστε MODE/ENTER και θα εμφανιστεί η σελίδα Διαχείριση χρωμάτων 3D. 3. Επιλέξτε Κύρια χρώματα και πατήστε τα / για να επιλέξετε ένα χρώμα από τα Κόκκινο, Κίτρινο, Πράσινο, Κυανό, Μπλε ή Ματζέντα. 4. Πατήστε για να επιλέξετε Απόχρωση και πατήστε τα / για να επιλέξετε το εύρος. Η αύξηση του εύρους θα περιλαμβάνει χρώματα με μεγαλύτερες αναλογίες των δύο γειτονικών του χρωμάτων. Ανατρέξτε στο σχήμα δεξιά για το πώς τα χρώματα σχετίζονται μεταξύ τους. Π.χ., αν επιλέξετε Κόκκινο και θέσετε το εύρος του σε 0, θα εμφανίζεται μόνο καθαρό κόκκινο στην προβαλλόμενη ΚΟΚΚΙΝΟ Ματζέντα Κίτρινο εικόνα. Αν αυξήσετε το εύρος του θα περιλαμβάνεται και κόκκινο κοντά στο κίτρινο και το κόκκινο κοντά στο ματζέντα. 5. Πατήστε για να επιλέξετε Κορεσμός και προσαρμόστε τις τιμές του ανάλογα με τις προτιμήσεις σας πατώντας τα /. Κάθε προσαρμογή που κάνετε θα αντανακλά αμέσως στην εικόνα. Π.χ., αν επιλέξετε Κόκκινο και θέσετε την τιμή του σε 0, θα επηρεαστεί μόνο ο κορεσμός του καθαρού κόκκινου. Κορεσμός είναι η ποσότητα αυτού του χρώματος σε μια εικόνα βίντεο. Οι πιο χαμηλές ρυθμίσεις παράγουν λιγότερο κορεσμένα χρώματα, η ρύθμιση "0" αφαιρεί τελείως αυτό το χρώμα από την εικόνα. Αν ο κορεσμός είναι πολύ υψηλός, το χρώμα αυτό θα είναι πολύ δυνατό και μη ρεαλιστικό. 6. Πατήστε για να επιλέξετε Απολαβή και προσαρμόστε τις τιμές του ανάλογα με τις προτιμήσεις σας πατώντας τα /. Θα επηρεαστεί το επίπεδο αντίθεσης του βασικού χρώματος που επιλέγετε. Κάθε προσαρμογή που κάνετε θα αντανακλά αμέσως στην εικόνα. 7. Επαναλάβετε τα βήματα 3 ως 6 για άλλες ρυθμίσεις χρώματος. 8. Σιγουρευτείτε ότι έχετε κάνει όλες τις ρυθμίσεις που επιθυμείτε. 9. Πατήστε MENU/EXIT για έξοδο και αποθήκευση των ρυθμίσεων. Επαναφορά της τρέχουσας ή όλων λειτουργιών εικόνας 1. Πηγαίνετε στο μενού ΕΙΚΟΝΑ και επιλέξτε Επαναφορά ρυθμίσεων εικόνας. 2. Πατήστε MODE/ENTER και πατήστε / για να επιλέξετε Τρέχουσες ή Όλες. Τρέχουσες: επιστρέφει την τρέχουσα λειτουργία εικόνας στις εργοστασιακές προεπιλεγμένες ρυθμίσεις. Όλες: επιστρέφει όλες τις ρυθμίσεις, εκτός από την Χρήστης 1/ Χρήστης 2 στο μενού ΕΙΚΟΝΑ στις εργοστασιακές προεπιλεγμένες ρυθμίσεις. ΜΠΛΕ Κυανό ΠΡΑΣΙΝΟ Λειτουργία 45

46 Ρύθμιση του χρονομέτρη παρουσίασης Ο χρονομέτρης παρουσίασης υποδεικνύει στην οθόνη το χρόνο παρουσίασης για να σας βοηθήσει να επιτύχετε καλύτερη διαχείριση χρόνου στις παρουσιάσεις σας. Για να χρησιμοποιήσετε αυτή τη λειτουργία ακολουθήστε τα παρακάτω βήματα: 1. Μεταβείτε στο μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ: Βασική > Χρονόμετρο παρουσίασης και πατήστε MODE/ENTER για να εμφανιστεί η σελίδα Χρονόμετρο παρουσίασης. 2. Επισημάνετε Περίοδος χρονομέτρου και αποφασίστε για τη χρονική περίοδο πατώντας /. Ο χρόνος μπορεί να οριστεί από 1 έως 5 λεπτά σε βήματα του 1 λεπτού και από 5 σε 240 λεπτά σε βήματα των 5 λεπτών. 3. Πατήστε τα για να επιλέξετε Οθόνη χρονομέτρου και να επιλέξετε αν θέλετε ο χρονομέτρης να εμφανίζεται στην οθόνη πατώντας /. Επιλογή Πάντα 1 λεπτά/2 λεπτά/ 3 λεπτά Ποτέ Απόκρυψη του χρονομέτρη καθ' όλη τη χρονική διάρκεια της παρουσίασης. 4. Πατήστε για να επιλέξετε Θέση χρονομέτρου και ορίστε τη θέση του χρονομέτρη πατώντας /. Άνω αριστερά Κάτω αριστερά Άνω δεξιά Κάτω δεξιά 5. Πατήστε για να επιλέξετε Κατεύθυνση μέτρ χρονομέτρου και επιλέξτε την κατεύθυνση μέτρησης που επιθυμείτε πατώντας /. Επιλογή Περιγραφή Αύξουσα μέτρηση Αύξηση από το 0 στον προκαθορισμένο χρόνο. Φθίνουσα μέτρηση Αντίστροφη μέτρηση από τον προκαθορισμένο χρόνο στο Πατήστε για να επιλέξετε το Υπενθύμιση ήχου και αποφασίστε εάν επιθυμείτε να ενεργοποιήσετε την υπενθύμιση ήχου πατώντας /. Εάν επιλέξετε Ενεργό, θα ακουστεί διπλός ήχος σήματος κατά τα 30 τελευταία δευτερόλεπτα της μέτρησης/ αντίστροφης μέτρησης, και τριπλός ήχος σήματος όταν μηδενίσει το χρονόμετρο. 7. Για να ενεργοποιήσετε το χρονομέτρη παρουσίασης, πατήστε τα και / για να επιλέξετε Ενεργό και στη συνέχεια MODE/ENTER. 8. Εμφανίζεται ένα μήνυμα επιβεβαίωσης. Επιλέξτε Ναι και πατήστε MODE/ENTER για επιβεβαίωση. Θα δείτε το μήνυμα "Το χρονόμετρο είναι ενεργοποιημένο!" να εμφανίζεται στην οθόνη. Ο χρονομέτρης αρχίζει να μετράει την στιγμή της ενεργοποίησης. Για να ακυρώσετε το χρονομέτρη, ακολουθήστε τα εξής βήματα: 1. Μεταβείτε στο μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ: Βασική > Χρονόμετρο παρουσίασης και πατήστε για να εμφανιστεί η σελίδα Ανενεργό. Πατήστε MODE/ENTER. Εμφανίζεται ένα μήνυμα επιβεβαίωσης. 2. Επιλέξτε Ναι και πατήστε MODE/ENTER για επιβεβαίωση. Θα δείτε το μήνυμα "Το χρονόμετρο είναι απενεργοποιημένο!" να εμφανίζεται στην οθόνη. 46 Λειτουργία Περιγραφή Εμφανίζει το χρονομέτρη στην οθόνη καθ' όλη τη χρονική διάρκεια της παρουσίασης. Εμφανίζει το χρονομέτρη στην οθόνη τα τελευταία 1/2/3 λεπτά.

47 Απόκρυψη της εικόνας Για να εστιάσετε την προσοχή του κοινού στον παρουσιαστή, μπορείτε να χρησιμοποιήσετε τη λειτουργία ECO BLANK στον προβολέα ή στο τηλεχειριστήριο για να αποκρύψετε την προβαλλόμενη εικόνα. Πατήστε οποιοδήποτε πλήκτρο στον προβολέα ή στο τηλεχειριστήριο για επαναφορά της εικόνας. Στην οθόνη εμφανίζεται η λέξη Κενό Eco ενώ η εικόνα είναι κρυμμένη. Όταν η λειτουργία αυτή είναι ενεργοποιημένη με συνδεδεμένη είσοδο ήχου, μπορείτε να ακούσετε τον ήχο. Μπορείτε να ορίσετε το χρόνο απόκρυψης στο μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ: Βασική > Ρυθμίσεις λειτουργίας > Χρονόμετρο Κενού για να επιστρέψει αυτόματα η εικόνα μετά από κάποιο χρονικό διάστημα όταν δεν υπάρχει καμία δραστηριότητα στην κενή οθόνη. Η χρονική αυτή περίοδος μπορεί να είναι από 5 έως 30 λεπτά σε βήματα των 5 λεπτών. Μην φράσσετε το φακό προβολής γιατί αυτό μπορεί να προκαλέσει υπερθέρμανση του αντικειμένου φραγής. Ανεξάρτητα από το αν ο Χρονόμετρο Κενού είναι ενεργοποιημένος ή μη, μπορείτε να πατήσετε οποιοδήποτε πλήκτρο στον προβολέα ή στο τηλεχειριστήριο για να επαναφέρετε την εικόνα. Πάγωμα της εικόνας Πατήστε FREEZE στο τηλεχειριστήριο για να παγώσετε την εικόνα. Στην οθόνη θα εμφανιστεί η λέξη 'ΠΑΓΩΜΑ'. Για να αναιρέσετε τη λειτουργία αυτή πατήστε οποιοδήποτε κουμπί στον προβολέα ή στο τηλεχειριστήριο. Ακόμη κι αν η εικόνα είναι παγωμένη στην οθόνη, οι εικόνες στο βίντεο ή σε οποιαδήποτε άλλη συσκευή τρέχουν. Αν οι συνδεδεμένες συσκευές διαθέτουν ενεργή έξοδο ήχου, θα συνεχίσετε να ακούτε τον ήχο ακόμη κι αν η εικόνα είναι παγωμένη στην οθόνη. Χρήση του προβολέα σε περιοχή με μεγάλο υψόμετρο Συνιστάται να χρησιμοποιείτε τη Λειτουργία μεγάλου υψομέτρου όταν βρίσκεστε σε περιβάλλον μεταξύ 1500 και 3000 m πάνω από το επίπεδο της θάλασσας και η θερμοκρασία περιβάλλοντος είναι μεταξύ 0 C και 35 C. Μη χρησιμοποιείτε τη λειτουργία Λειτουργία μεγάλου υψομέτρου αν το υψόμετρο είναι μεταξύ 0 μ και 1500 μ και η θερμοκρασία μεταξύ 0 C και 35 C. Ο προβολέας θα κρυώσει υπερβολικά αν ενεργοποιήσετε αυτή τη λειτουργία σε αυτές τις συνθήκες. Για να ενεργοποιήσετε τη Λειτουργία μεγάλου υψομέτρου: 1. Πατήστε MENU/EXIT και στη συνέχεια τα / μέχρι να επισημάνετε το μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ: Για προχωρημένους. 2. Πατήστε για να επιλέξετε Λειτουργία μεγάλου υψομέτρου και πατήστε / για να επιλέξετε Ενεργό. Εμφανίζεται ένα μήνυμα επιβεβαίωσης. 3. Επιλέξτε Ναι και πατήστε MODE/ENTER. Λειτουργία 47

48 Η ενεργοποίηση της "Λειτουργία μεγάλου υψομέτρου" μπορεί να προκαλέσει υψηλότερο επίπεδο θορύβου κατά τη λειτουργία λόγω της αυξημένης ταχύτητας του ανεμιστήρα που απαιτείται για τη συνολική βελτίωση της ψύξης του συστήματος και της απόδοσης. Αν χρησιμοποιήσετε τον προβολέα σε άλλες ακραίες καταστάσεις εκτός από την παραπάνω, μπορεί να εμφανίσει συμπτώματα αυτόματης απενεργοποίησης που χρησιμοποιούνται για την προστασία του προβολέα από υπερθέρμανση. Σε παρόμοιες περιπτώσεις, πρέπει να ορίσετε τη λειτουργία Μεγάλου υψόμετρου για να επιλύσετε αυτά τα συμπτώματα. Ωστόσο, αυτό δεν σημαίνει ότι αυτός ο προβολέας μπορεί να λειτουργεί σε όλες τις συνθήκες και όλες τις ακραίες καταστάσεις. Ρύθμιση του ήχου Οι παρακάτω ρυθμίσεις ήχου θα έχουν αποτέλεσμα στα ηχεία του προβολέα. Βεβαιωθείτε ότι έχετε κάνει τις σωστές συνδέσεις στην έξοδο ήχου του προβολέα. Δείτε "Σύνδεση" στη σελίδα 21 για το πώς συνδέεται η έξοδος ήχου. Σίγαση του ήχου Για να ρυθμίσετε το επίπεδο του ήχου, πατήστε MUTE στο τηλεχειριστήριο, ή: 1. Πατήστε MENU/EXIT και στη συνέχεια τα / μέχρι να επισημάνετε το μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ: Για προχωρημένους. 2. Πατήστε για να επιλέξετε Ρυθμίσεις ήχου και πατήστε MODE/ENTER. Εμφανίζεται η σελίδα Ρυθμίσεις ήχου. 3. Επιλέξτε Σίγαση και επιλέξτε Ενεργό. Ρύθμιση του επιπέδου του ήχου Για να ρυθμίσετε το επίπεδο του ήχου, πατήστε VOLUME στο τηλεχειριστήριο, ή τον προβολέα ή: 1. Επαναλάβετε τα παραπάνω βήματα Επιλέξτε Ένταση και επιιλέξτε το επίπεδο ήχου που επιθυμείτε. Απενεργοποίηση του Κουδούνισμα ενεργ./απενεργ. Για να απενεργοποιήσετε τον τονικό ήχο: 1. Επαναλάβετε τα βήματα 1-2 της ενότητας Σίγαση του ήχου. 2. Επιλέξτε Κουδούνισμα ενεργ./απενεργ. και επιλέξτε Ανενεργό. Ο μόνος τρόπος για να αλλάξετε το Κουδούνισμα ενεργ./απενεργ. είναι να ορίσετε εδώ Ενεργό ή Ανενεργό. Η σίγαση του ήχου ή η αλλαγή στο επίπεδο του ήχου δεν θα επηρεάσει τον Κουδούνισμα ενεργ./απενεργ.. Ρύθμιση του επιπέδου του ήχου του μικροφώνου Για να ρυθμίσετε το επίπεδο του ήχου: 1. Επαναλάβετε τα βήματα 1-2 της ενότητας Σίγαση του ήχου. 2. Επιλέξτε Ένταση μικροφώνου και επιιλέξτε το επίπεδο ήχου που επιθυμείτε. Ο ήχος του μικροφώνου θα συνεχίσει να λειτουργεί παρόλο που η Σίγαση είναι ενεργοποιημένη. 48 Λειτουργία

49 Προσαρμογή του μενού οθόνης του προβολέα Μπορείτε να ρυθμίσετε τα μενού οθόνης του προβολέα με βάση τις προτιμήσεις σας. Οι ακόλουθες ρυθμίσεις δεν επηρεάζουν τις ρυθμίσεις προβολής, τη λειτουργία ή την απόδοση. Η Γλώσσα στο μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ: Βασική ορίζει τη γλώσσα που θέλετε στο μενού οθόνης. Πατήστε MODE/ENTER για να εμφανίσετε τη σελίδα γλώσσας. Χρησιμοποιήστε τα / / / και MODE/ENTER για να επιλέξετε τη γλώσσα σας. Ο Χρόνος εμφάνισης μενού στο μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ: Βασική > Ρυθμίσεις μενού ορίζει το χρόνο που το μενού οθόνης θα παραμείνει ενεργό μετά από το τελευταίο πάτημα του πλήκτρου. Η διάρκεια του χρόνου είναι από 5 έως 30 δευτερόλεπτα σε βήματα των 5 δευτερολέπτων. Χρησιμοποιήστε τα / για να επιλέξετε ένα κατάλληλο εύρος χρόνου. Η Θέση μενού στο μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ: Βασική > Ρυθμίσεις μενού ορίζει τη θέση του μενού οθόνης μεταξύ πέντε θέσεων. Χρησιμοποιήστε τα / για να επιλέξετε τη θέση που προτιμάτε. Το Μήνυμα υπενθύμισης στο μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ: Βασική > Ρυθμίσεις μενού ορίζει αν θα εμφανίζονται μηνύματα υπενθύμισης στην οθόνη. Χρησιμοποιήστε τα / για να επιλέξετε τη ρύθμιση που επιθυμείτε. Η Αρχική οθόνη στο μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ: Βασική ορίζει μια οθόνη λογότυπου που εμφανίζεται κατά την εκκίνηση του προβολέα. Χρησιμοποιήστε τα / για να επιλέξετε μια οθόνη. Επιλέξτε τη λειτουργία εξοικονόμησης λυχνίας Χρήση του τηλεχειριστήριου. Πατήστε LAMP MODE και θα εμφανιστεί η γραμμή επιλογής λειτουργίας μπαταρίας. Χρησιμοποιήστε τα / για να επιλέξετε Κανονικό/Οικονομικό/SmartEco. Χρήση του μενού οθόνης. 1. Πατήστε MENU/EXIT και στη συνέχεια τα / μέχρι να επισημάνετε το μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ: Για προχωρημένους. 2. Πατήστε για να επιλέξετε Ρυθμίσεις λυχνίας και πατήστε MODE/ ENTER. Εμφανίζεται η σελίδα Ρυθμίσεις λυχνίας. 3. Επιλέξτε Λειτουργία λυχνίας και πατήστε / για να επιλέξετε Κανονικό/Οικονομικό/SmartEco Η φωτεινότητα της λυχνίας διαφέρει ανάλογα με τη λειτουργία λυχνίας, δείτε τον κατάλογο περιγραφής στον πιο κάτω πίνακα. Λειτουργία λυχνίας Περιγραφή Κανονικό Παρέχει πλήρη φωτεινότητα λυχνίας Οικονομικό SmartEco Μειώνει τη φωτεινότητα για να παρατείνει τη διάρκεια ζωής της λυχνίας και μειώνει το θόρυβο του ανεμιστήρα Προσαρμόζει την ισχύ της λυχνίας αυτόματα, ανάλογα με το επίπεδο φωτεινότητας του περιεχομένου Αν επιλέξετε τη λειτουργία Οικονομικό ή τη λειτουργία SmartEco, θα μειωθεί το εκπεμπόμενο φως και οι προβαλλόμενες εικόνες θα είναι πιο σκοτεινές. Λειτουργία 49

50 Πρότυπο διδασκαλίας Καθιστώντας τη γραφή στο ταμπλό πιο εύκολη για τους εκπαιδευτικούς, μπορείτε να χρησιμοποιήσετε το ενσωματωμένο πρότυπο μέσω OSD. Ανοίξτε το μενού OSD και πηγαίνετε στο ΟΘΟΝΗ > Πρότυπο διδασκαλίας. Επιλέξτε Μαυροπίνακας/Ασπροπίνακας > Ανενεργό/Σχηματισμός γραμμάτων/φύλλο εργασίας/πίνακας συντεταγμένων. Εμφανίζεται το Πρότυπο διδασκαλίας. Πρότυπο διδασκαλίας Σχηματισμός γραμμάτων Ασπροπίνακας Μαυροπίνακας Φύλλο εργασίας Πίνακας συντεταγμένων 50 Λειτουργία

51 Παρουσίαση από ένα Πρόγραμμα ανάγνωσης USB Με αυτή την ιδιότητα εμφανίζεται μία προβολή παρουσίασης των εικόνων που είναι αποθηκευμένες σε μία μονάδα USB flash που είναι συνδεδεμένη με τον προβολέα. Μπορεί να εξαλειφθεί η ανάγκη για μία πηγή υπολογιστή. Τύποι αρχείου εικόνας Το Πρόγραμμα ανάγνωσης USB προβάλλει αρχεία εικόνας σε μορφές JPEG, GIF, TIFF, PNG και BMP. Θα εμφανιστεί ένα τετράγωνο πλαίσιο στο όνομα αρχείου για απροσδιόριστους χαρακτήρες. Αυτό το όνομα αρχείου δεν υποστηρίζεται. Μπορεί να προβληθούν αρχεία με μορφές GIF, TIFF, PNG και BMP για μέγεθος αρχείου μόνον μικρότερο από WXGA (1280 x 800). Εάν ένας φάκελος αποτελείται από περισσότερες από 200 φωτογραφίες, μπορεί να προβληθούν μόνον οι πρώτες 200 φωτογραφίες. Προετοιμασία Για να προβληθούν οι εικόνες σας ως προβολή παρουσίασης, ακολουθήστε τα παρακάτω βήματα: 1. Συνδέστε μία μονάδα USB flash με τον υπολογιστή σας και αντιγράψτε αρχεία από τον υπολογιστή σας στη μονάδα USB flash. 2. Ενεργοποιήστε τον προβολέα σας, εάν χρειαστεί. 3. Αφαιρέστε τη μονάδα USB flash από τον υπολογιστή σας και συνδέστε τη στην υποδοχή ΤΥΠΟΥ Α USB του προβολέα. 4. Επιλέξτε Αναγνώστης USB από τη γραμμή επιλογής πηγής. 5. Πατήστε MODE/ENTER για να εισαχθείτε στην κατάσταση απεικόνισης μικρογραφιών. Μενού προγράμματος ανάγνωσης USB Το μενού προγράμματος ανάγνωσης USB θα εμφανιστεί μόνο όταν έχει επιλεγεί η πηγή ανάγνωσης USB. Αυτό το μενού συμπεριλαμβάνεται στη λειτουργία προβολής παρουσίασης για την προσαρμογή διαφόρων ρυθμίσεων. Λειτουργία 51

52 Βασικό μενού Υπομενού Επιλογές Αναγνώστης USB Σβήσιμο του προβολέα II Παρουσίαση Κατεύθυνση παρουσίασης Ολίσθηση δεξιά/ολίσθηση κάτω Χρονισμός παρουσίασης 3 /4 /5 Επανάληψη παρουσίασης Ενεργό/Ανενεργό Αυτόματη περιστροφή Ενεργό/Ανενεργό Βέλτιστη προσαρμογή Ενεργό/Ανενεργό 1. Πατήστε Power στον προβολέα. Εμφανίζεται ένα μήνυμα επιβεβαίωσης το οποίο σας προτρέπει. Αν δεν απαντήσετε σε μερικά δευτερόλεπτα το μήνυμα θα εξαφανιστεί. Εάν χρησιμοποιείτε το τηλεχειριστήριο, πατήστε OFF για να σβήσετε τον προβολέα. 2. Πατήστε II Power στον προβολέα και δεύτερη φορά. Η ενδεικτική λυχνία ΤΡΟΦΟΔΟΣΙΑΣ αναβοσβήνει με πορτοκαλί χρώμα, η λυχνία προβολής σβήνει και οι ανεμιστήρες συνεχίζουν να λειτουργούν για την ψύξη του προβολέα. Για λόγους προστασίας της λυχνίας, ο προβολέας δεν θα ανταποκρίνεται σε εντολές κατά τη διάρκεια της διαδικασίας ψύξης. Για να μειώσετε το χρόνο ψύξης, μπορείτε επίσης να ενεργοποιήσετε τη λειτουργία Γρήγορη ψύξη. Για πληροφορίες, ανατρέξτε στην ενότητα "Γρήγορη ψύξη" στη σελίδα Μόλις ολοκληρωθεί η διαδικασία ψύξης, η ενδεικτική λυχνία POWER ανάβει σταθερά με πορτοκαλί χρώμα και οι ανεμιστήρες σταματούν. 4. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα του ρεύματος στον τοίχο αν δεν πρόκειται να χρησιμοποιήσετε το προϊόν για μεγάλο χρονικό διάστημα. Αν ο προβολέας δεν κλείσει κανονικά, για να προστατεύσετε τη λυχνία, όταν επιχειρήσετε να εκκινήσετε ξανά τον προβολέα, οι ανεμιστήρες θα λειτουργήσουν για λίγα λεπτά για λόγους ψύξης. Πατήστε ξανά Power για να εκκινήσετε τον προβολέα αφού σταματήσουν οι ανεμιστήρες και η ενδεικτική λυχνία POWER γίνεται πορτοκαλί. Η πραγματική διάρκεια ζωής της λυχνίας ενδέχεται να διαφέρει λόγω περιβαλλοντικών συνθηκών και χρήσης. 52 Λειτουργία

53 Λειτουργία μενού Σύστημα μενού Σημειώστε ότι τα μενού οθόνης διαφέρουν ανάλογα με τον επιλεγμένο τύπο σήματος. Βασικό μενού Υπομενού 1. ΟΘΟΝΗ Χρώμα τοίχου Αναλογία διαστάσεων Τραπέζιο 2D Επιλογές Ανενεργό/Ανοιχτό κίτρινο/ Ροζ/Ανοιχτό πράσινο/μπλε/ Μαυροπίνακας Αυτόματο/Πραγματικό/4:3/ 16:9/16:10 Ρύθμιση γωνίας Θέση Φάση Ορ. μέγεθος Ψηφιακό ζουμ Αυτόματο/Πάνω-Κάτω/ Λειτουργία 3D Αλληλουχία καρέ/συσσώρευση καρέ/σε παράθεση/ανενεργό Αναστροφή συγχρονισμού Απενεργ./Αναστροφή 3D 3D Αποθήκευση ρυθμ. 3D Εφαρμογή ρυθμ. 3D Πρότυπο διδασκαλίας Μαυροπίνακας Ασπροπίνακας Ανενεργό/Σχηματισμός γραμμάτων/φύλλο εργασίας/ Πίνακας συντεταγμένων Ανενεργό/Σχηματισμός γραμμάτων/φύλλο εργασίας/ Πίνακας συντεταγμένων Λειτουργία 53

54 2. ΕΙΚΟΝΑ 3. ΠΗΓΗ Λειτ. φωτογραφίας Λειτουργία αναφοράς Φωτεινότητα Αντίθεση Χρώμα Απόχρωση Ευκρίνεια Χρωματική θερμοκρασία Μικρορύθμιση θερμοκ χρώματος Διαχείριση χρωμάτων 3D Επαναφορά ρυθμίσεων εικόνας Δυναμικό/Παρουσίαση/sRGB/ Κινηματογράφος/(3D)/Χρήστης 1/Χρήστης 2 Δυναμικό/Παρουσίαση/sRGB/ Κινηματογράφος/(3D) Κύρια χρώματα Απόχρωση Κορεσμός Απολαβή Τρέχουσες/Όλες/ Ακύρωση Γρήγορη αυτ. αναζήτηση Μετατροπή χώρου χρώματος Ψυχρό/Κανονικό/Θερμό Ενίσχυση R/Ενίσχυση G/ Ενίσχυση B/Μετατόπιση R/ Μετατόπιση G/Μετατόπιση B R/G/B/C/M/Y Ενεργό/Ανενεργό Αυτόματο/RGB/YUV 54 Λειτουργία

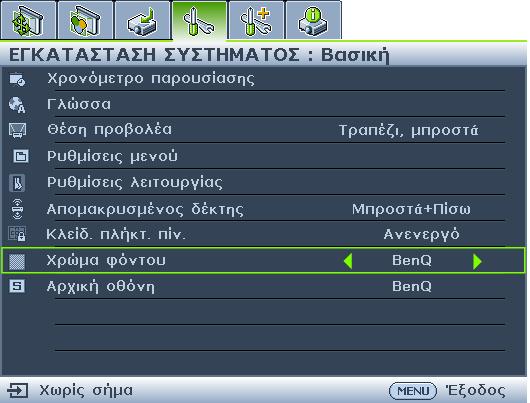

55 4. ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ: Βασική Χρονόμετρο παρουσίασης Γλώσσα Περίοδος χρονομέτρου Οθόνη χρονομέτρου Θέση χρονομέτρου Κατεύθυνση μέτρ χρονομέτρου Υπενθύμιση ήχου Ενεργό/ Ανενεργό 1~240 λεπτά Πάντα/1 λεπτά/2 λεπτά/ 3 λεπτά/ποτέ Άνω αριστερά/κάτω αριστερά/άνω δεξιά/κάτω δεξιά Φθίνουσα μέτρηση/ Αύξουσα μέτρηση Ενεργό/Ανενεργό Ναι/Όχι Εγκατάσταση προβολέα Ρυθμίσεις μενού Χρόνος εμφάνισης μενού Θέση μενού Μήνυμα υπενθύμισης Τραπέζι, μπροστά/ Τραπέζι, πίσω/οροφή, πίσω/ Οροφή, μπροστά 5 δευτ./10 δευτ./20 δευτ./ 30 δευτ./πάντα Κέντρο/Άνω αριστερά/ Άνω δεξιά/κάτω δεξιά/ Κάτω αριστερά Ενεργό/Ανενεργό Λειτουργία 55

56 4. ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ: Βασική Ρυθμίσεις λειτουργίας Απομακρ. δέκτης Κλείδ. πλήκτ. πίν. Χρώμα φόντου Αρχική οθόνη Απευθείας τροφοδοσία, ενεργή Σήμα, ενεργοποίηση Ενεργό/Ανενεργό Ενεργό/Ανενεργό Απενεργ./3 λεπτά/10 λεπτά/ Αυτ. 15 λεπτά/20 λεπτά/25 λεπτά/ απενεργοποίηση 30 λεπτά Γρήγορη ψύξη Ενεργό/Ανενεργό Στιγμιαία επανεκκίνηση Ενεργό/Ανενεργό Χρονόμετρο Κενού Χρονοδιακόπτης ύπνου Απενεργ./5 λεπτά/10 λεπτά/ 15 λεπτά/20 λεπτά/25 λεπτά/ 30 λεπτά Απενεργ./30 λεπτά/1 ώρα/ 2 ώρα/3 ώρα/4 ώρα/8 ώρα/ 12 ώρα Μπροστά+Πίσω/Μπροστά/Πραγματικό Ενεργό/ Ανενεργό Ναι/Όχι BenQ/Μαύρο/Μπλε/Μωβ BenQ/Μαύρο/Μπλε 56 Λειτουργία

57 Λειτουργία μεγάλου υψομέτρου Ρυθμίσεις λυχνίας 5. ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ: Ρυθμίσεις Για ασφαλείας προχωρημένους Ενεργό/ Ανενεργό Ναι/Όχι Σίγαση Ενεργό/Ανενεργό Ένταση 0~10 Ρυθμίσεις ήχου Ένταση μικροφώνου 0~10 Κουδούνισμα ενεργ./απενεργ. Ενεργό/Ανενεργό Λειτουργία Κανονικό/Οικονομικό/ λυχνίας SmartEco Χρονοδ. επαναφοράς Ναι/Όχι λυχνίας Ταχύτητα Baud Σχηματομορφή δοκιμής Κλειστή λεζάντα Ρυθμίσεις αναμονής Πληροφορίες για τη λυχνία Χρόνος χρήσης λυχνίας Κανονικό Οικονομικό SmartEco Ισοδύναμο αριθμού ωρών λυχνίας Αλλαγή κωδ. πρόσβασης Αλλαγή των ρυθμίσεων ασφαλείας Κλείδωμα ενεργοποίησης Ενεργό/Ανενεργό τροφοδοσίας Κλείδωμα Ενεργό/Ανενεργό ελέγχου ιστού 2400/4800/9600/19200/38400/ 57600/ Ενεργό/Ανενεργό Κλειστή λεζάντα, Ενεργό/Ανενεργό ενεργοποίηση Παραλλαγή CC1/CC2/CC3/CC4 λεζάντας Ενεργοποίηση λειτουργίας αναμονής δικτύου Δίκτυο Μετάβαση σε κανονική λειτουργία αναμονής Μικρόφωνο Ενεργό/Ανενεργό Έξοδος οθόνης Ενεργό/Ανενεργό Ανενεργό/Είσοδος ήχου/ Διέλευση ήχου Ήχος Α/Δ/HDMI/MHL/ Οθόνη δικτύου/οθόνη USB Φόρτιση MHL Ενεργό/Ανενεργό Λειτουργία 57

58 5. Ρυθμίσεις ΕΓΚΑΤΑΣΤΑΣΗ δικτύου ΣΥΣΤΗΜΑΤΟΣ: Για προχωρημένους Επαναφορά όλων των ρυθμίσεων Ενσύρματο LAN Ασύρματο LAN Απομ. επ. εργασίας 6. Τρέχουσα κατάσταση ΠΛΗΡΟΦΟΡΙΕΣ συστήματος Κατάσταση DHCP Διεύθυνση IP Μάσκα υποδικτύου Προεπιλεγμένη πύλη Διακομιστής DNS Εφαρμογή Κατάσταση SSID Οθόνη SSID Διεύθυνση IP Λειτουργία σύνδεσης Εφαρμογή Λογαριασμός Κωδ. πρόσβασης Σύνδεση Κωδικός σύνδεσης Ενεργό/Ανενεργό προβολής Μετάδοση Μετάδοση Κανάλι Διεύθυνση IP Εντοπισμός συσκευής AMX Ενεργό/Ανενεργό Διεύθυνση MAC Πίσω/Ακύρωση Πηγή Λειτ. φωτογραφίας Λειτουργία λυχνίας Ανάλυση Μορφή 3D Χρωματικό σύστημα Χρόνος χρήσης λυχνίας Έκδοση υλισμικού Σημειώστε ότι τα στοιχεία του μενού διατίθενται όταν ο προβολέας ανιχνεύσει τουλάχιστον ένα έγκυρο σήμα. Αν δεν υπάρχει καμία συσκευή συνδεδεμένη στον προβολέα ή δεν ανιχνευτεί σήμα, διατίθενται πολύ λίγα στοιχεία του μενού. 58 Λειτουργία

59 Περιγραφή του κάθε μενού Οι προεπιλεγμένες τιμές που αναφέρονται σε αυτό το εγχειρίδιο, ιδιαίτερα στις σελίδες 59-68, είναι μόνο για αναφορά. Ενδέχεται να διαφέρουν στους προβολείς λόγω των συνεχών βελτιώσεων στα προϊόντα. 1. ΟΘΟΝΗ μενού ΛΕΙΤΟΥΡΓΙΑ Χρώμα τοίχου Αναλογία διαστάσεων Τραπέζιο 2D Ρύθμιση γωνίας Θέση ΠΕΡΙΓΡΑΦΗ Διορθώνει το χρώμα της προβαλλόμενης εικόνας όταν η επιφάνεια προβολής δεν είναι λευκή. Για πληροφορίες, ανατρέξτε στην ενότητα "Χρήση του Χρώμα τοίχου" στη σελίδα 42. Υπάρχουν τέσσερις επιλογές για να ορίσετε την αναλογία εικόνας ανάλογα με την πηγή του σήματος εισόδου. Για πληροφορίες, ανατρέξτε στην ενότητα "Επιλογή της αναλογίας εικόνας" στη σελίδα 39. Διορθώνει το κάθετο και οριζόντιο τραπέζιο στην εικόνα. Για πληροφορίες, ανατρέξτε στην ενότητα "Διόρθωση τραπεζίου 2D" στη σελίδα 31. Μη αυτόματη ρύθμιση των τεσσάρων γωνιών της εικόνας μέσω της προσαρμογής των κάθετων και οριζόντιων τιμών. Για πληροφορίες, ανατρέξτε στην ενότητα "Ρύθμιση προσαρμογής γωνίας" στη σελίδα 32. Εμφανίζει τη σελίδα ρύθμισης θέσης. Για να μετακινήσετε την προβαλλόμενη εικόνα, χρησιμοποιήστε τα πλήκτρα με τα βέλη κατεύθυνσης. Οι τιμές που εμφανίζονται στην χαμηλότερη θέση της σελίδας αλλάζουν κάθε φορά που πατάτε το πλήκτρο μέχρι να φτάσουν στη μέγιστη ή ελάχιστη τιμή τους. Η λειτουργία αυτή διατίθεται μόνο όταν έχει επιλεγεί σήμα από Η/Υ (αναλογικό RGB). Ρυθμίζει τη φάση του ρολογιού για μείωση της παραμόρφωσης της εικόνας. Φάση Ορ. μέγεθος Ψηφιακό ζουμ Η λειτουργία αυτή διατίθεται μόνο όταν έχει επιλεγεί σήμα από Η/Υ (αναλογικό RGB). Ρυθμίζει το οριζόντιο πλάτος της εικόνας. Η λειτουργία αυτή διατίθεται μόνο όταν έχει επιλεγεί σήμα από Η/Υ (αναλογικό RGB). Μεγεθύνει ή σμικραίνει την προβαλλόμενη εικόνα. Για πληροφορίες, ανατρέξτε στην ενότητα "Μεγέθυνση και αναζήτηση λεπτομερειών" στη σελίδα 39. Λειτουργία 59
