1 ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ ΣΕ ΟΔΙΚΕΣ ΣΗΡΑΓΓΕΣ Εθνικό Μετσόβιο Πολυτεχνείο Σχολή Ηλεκτρολόγων Μηχανικών & Μηχανικών Υπολογιστών Εργαστήριο Φωτοτεχνίας Κωνσταντίνος Α. Μπουρούσης Φραγκίσκος Β. Τοπαλής Αθήνα, 8-10 Μαρτίου 2010 ΤΕΕ - ΣΥΝΕΔΡΙΟ ΓΙΑ ΤΗΝ ΕΝΕΡΓΕΙΑ Ενέργεια: Σημερινή Εικόνα Σχεδιασμός Προοπτικές

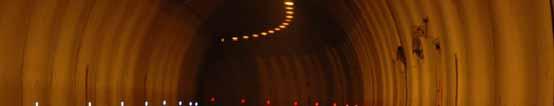

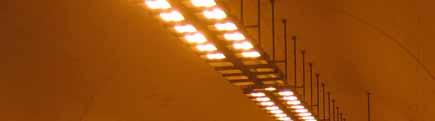

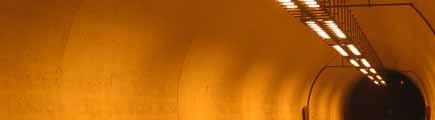

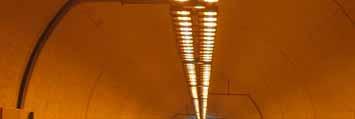

2 Φωτισμός σηράγγων Μερικά στοιχεία ~160 σήραγγες στην Ελλάδα τα τελευταία χρόνια (Αττική ή Οδός, Εγνατία Οδός, ΠΑΘΕ). Εκατοντάδες φωτιστικά σώματα σε κάθε σήραγγα. Αρκετές χιλιάδες MWh η ετήσια κατανάλωση ενέργειας.

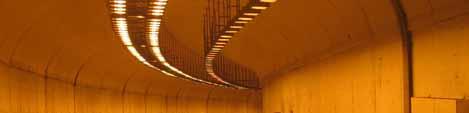

3 Φωτισμός σηράγγων Ιδιαιτερότητες στον φωτισμό Πολλαπλές ζώνες φωτισμού κατά μήκος της σήραγγας. Πολλαπλά προγράμματα φωτισμού κατά τη διάρκεια της ημέρας. Ρύθμιση του φωτισμού ανάλογα με τις εξωτερικές συνθήκες.

4 Μελέτη φωτισμού σήραγγας (κύρια σημεία) Ευρωπαϊκού προτύπου CR Εκτίμηση της εξωτερικής λαμπρότητας (L 20 ). Υπολογισμός επιπέδων φωτισμού κατά μήκος της σήραγγας Καθορισμός προγραμμάτων φωτισμού. Μελέτη φωτισμού

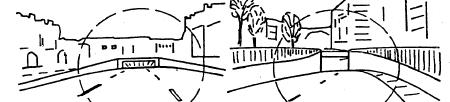

5 Παρεμβάσεις στα στόμια Επίδραση λαμπρότητας L 20 στομίου στον φωτισμό της σήραγγας Μεγάλη λαμπρότητα = Υψηλό επίπεδο φωτισμού εντός της σήραγγας Χαμηλή λαμπρότητα στομίου = Χαμηλό επίπεδο φωτισμού εντός της σήραγγας Άρα, αναγκαία η μείωση της λαμπρότητας στομίου Μέθοδοι μείωσης λαμπρότητας στομίου Σκούρα υλικά επικάλυψης περιβάλλοντος χώρου Μείωση του ποσοστού ουρανού (δέντρα, επιχωμάτωση κ.λπ.) Βαφή μπετόν με σκούρα χρώματα

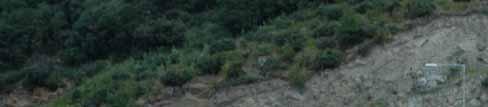

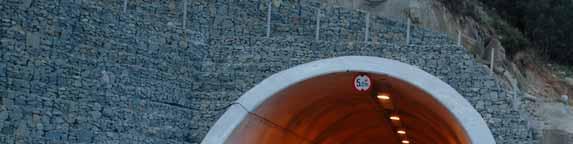

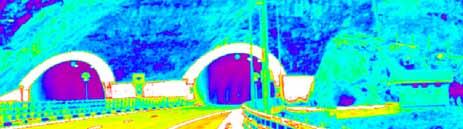

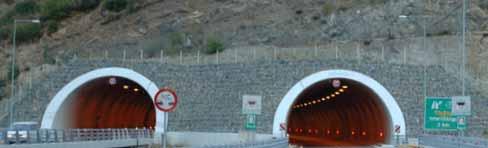

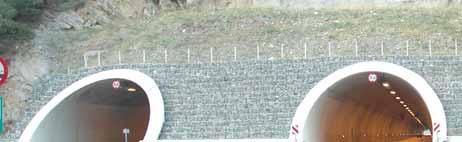

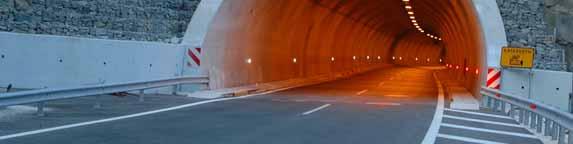

6 Λαμπρότητα στομίου Παραδείγματα στομίων

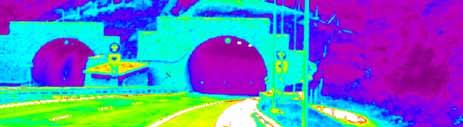

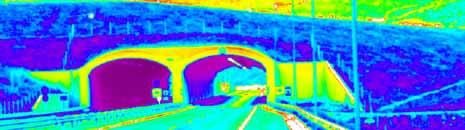

7 Λαμπρότητα στομίου

8 Δυναμικό εξοικονόμησης ενέργειας Μέσω παρεμβάσεων στο στόμιο της σήραγγας σε υφιστάμενες ή υπό κατασκευή σήραγγες. Μέσω επιτόπιων τακτικών μετρήσεων φωτισμού, υποχρεωτικών από την Ελληνική νομοθεσία.

9 Μετρήσεις φωτισμού Παραδοσιακή μέθοδος Διακοπή κυκλοφορίας Μετρήσεις από απόσταση 60m σε καννάβους σημείων Χρήση φορητού οργάνου Δύσκολη και πολύωρη διαδικασία Χ βό ξ ί Χρονοβόρα επεξεργασία των μετρήσεων

10 Μετρήσεις φωτισμού Νεότερη μέθοδος Διακοπή κυκλοφορίας κατά διαστήματα Χρήση κάμερας CCD Γρήγορες μετρήσεις Πολλαπλά σημεία μετρήσεων

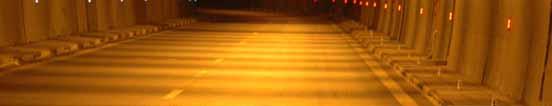

11 Μετρήσεις φωτισμού Σύστημα φωτομέτρησης Εργαστηρίου Φωτοτεχνίας ΕΜΠ Χρήση κάμερας CCD επί κινουμένου οχήματος Ελάχιστη όχληση της κυκλοφορίας Συνεχείς μετρήσεις σε όλο το μήκος της σήραγγας Ολοκλήρωση μετρήσεων σε λίγα λεπτά της ώρας Γρήγορη επεξεργασία μετρήσεων

12 Σύστημα φωτομέτρησης σηράγγων Σύστημα φωτομέτρησης Εργαστηρίου Φωτοτεχνίας ΕΜΠ 1) Υπό μέτρηση θέμα 2) Φακός 3) Φωτοπικό φίλτρο V(λ) 4) CCD 5) Λογισμικό επεξεργασίας 6) Τελική εικόνα λαμπρότητας

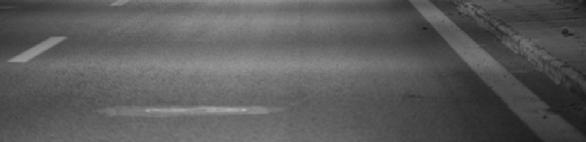

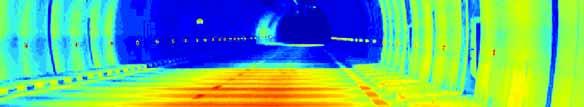

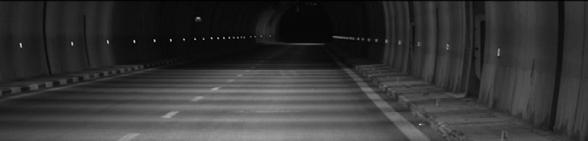

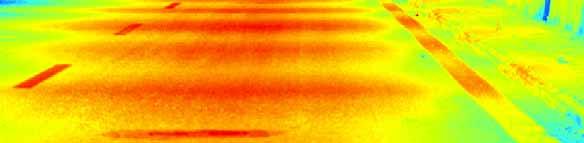

13 Σύστημα φωτομέτρησης σηράγγων Πραγματική εικόνα Λογισμικό ελέγχου και επεξεργασίας Εικόνα λαμπρότητας

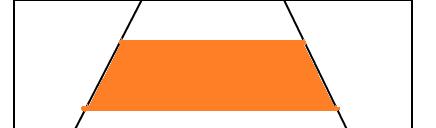

14 Σύστημα φωτομέτρησης σηράγγων Επεξεργασία εικόνας και επιλογή της περιοχής ενδιαφέροντος

15 Σύστημα φωτομέτρησης σηράγγων Από τη «σάρωση» της σήραγγας με εικόνες λαμπρότητας προκύπτει το προφίλ του φωτισμού για τη δεδομένη κατάσταση λειτουργίας μπρότητα Λαμ Μήκος

16 Αξιολόγηση μετρήσεων Δείγματα αποτελεσμάτων πραγματικών μετρήσεων Μετρήσεις Μελέτη φωτισμού

17 Προσομοιώσεις Προσομοιώσεις υπολογισμού λαμπρότητας Για διαφορετικά στόμια Με διαφορετικούς προσανατολισμούς Για όλη τη διάρκεια της ημέρας Για ολόκληρο το έτος

18 Αξιολόγηση αποτελεσμάτων Υπολογισμός μείωσης επιπέδων φωτισμού από τη μείωση της λαμπρότητας στομίου. Βέλτιστος προγραμματισμός προγραμμάτων φωτισμού Δυναμικό εξοικονόμησης έως και 40%
