Βαθιές Θεµελιώσεις Πάσσαλοι υπό Οριζόντια Φόρτιση

Transcript

1 Απόκριση Θεµελιώσεων µε Πασσάλους υπό Οριζόντια Φόρτιση

2 Απόκριση Πασσάλων υπό Οριζόντια Φόρτιση Μενονωµένος Πάσσαλος Οµάδα Πασσάλων Φέρουσα Ικανότητα Μέθοδος Broms Υπολογισµός Καµπύλης Απόκρισης Μέθοδος p-y 3D ανάλυση

3 οκιµαστική φόρτιση πασσάλου για το σχεδιασµό θεµελιώσεων σηµαντικών έργων Αντίστροφη Ανάλυση µε βάση τα αποτελέσµατα (µετακινήσεις, παραµορφώσεις, φορτία) της δοκιµαστικής φόρτισης Απόκριση µεµονωµένου πασσάλου Προσδιορισµός καµπύλης απόκρισης (P-y) και κατανοµής καµπυλοτήτων ή/και ροπών µε το βάθος (φ-z, M-z) Ενιαία Παρουσίαση (συνέδριο) Απόκριση οµάδας πασσάλων Προσδιορισµός καµπύλης απόκρισης οµάδας (συντελεστής µείωσης της δυσκαµψίας της οµάδας, RG) και κατανοµής του φορτίου στους χαρακτηριστικούς πασσάλους

5 ιάταξη δοκιµαστικής φόρτισης Ενοργάνωση - οπτικές ίνες - αποκλισιόµετρο - µηκυνσιόµετρα - load cell Βήµατα φόρτισης (Η1): ΜΝ (Η2): ΜΝ

6 Αποτελέσµατα δοκιµαστικής φόρτισης

8 Μέθοδος p-y οκιµαστική φόρτιση Αριθµητική ανάλυση

10 (a) Συνθήκες ελεύθερης κεφαλής (b) Συνθήκες πακτωµένης κεφαλής

11 M=E p I p φ

12 Επίδραση αξονικού φορτίου

14 Πειραµατική και αριθµητική διερεύνηση απόκρισης ρηγµατωµένης διατοµής πασσάλου από οπλισµένο σκυρόδεµα Κωµοδρόµος Α. Μ., Ρεντζεπέρης Ι.Κ., Παπαδοπούλου Μ. Κ. Τµήµα Πολιτικών Μηχανικών - Πανεπιστήµιο Θεσσαλίας 55

15 Κατά τη διερεύνηση της απόκρισης κατασκευών η ανάλυση περιορίζεται κατά κύριο λόγο στην µετελαστική συµπεριφορά της ανωδοµής (η απόκριση της θεµελίωσης θεωρείται ελαστική ή ακόµη στερεοπλαστική) Πιο αξιόπιστη προσέγγιση σύζευξη της απόκρισης ανωδοµής και θεµελίωσης Μέθοδος ανάλυσης αλληλεπίδραση εδάφους - ανωδοµής τεχνική υποσυστηµάτων (substructuring) 56

16 Μη γραµµική απόκριση πασσάλων Μη γραµµική συµπεριφορά τους εδάφους Αλληλεπίδραση πασσάλων λόγω λειτουργίας οµάδας Μετελαστική συµπεριφορά πασσάλου 57

17 Μετελαστική συµπεριφορά πασσάλου Πειραµατική διερεύνηση δοκιµαστική φόρτιση πασσάλου προσδιορισµός απόκρισης δεδοµένα για επαλήθευση προσαρµογή παραµέτρων αντοχής και παραµορφωσιµότητας Αριθµητική διερεύνηση αντίστροφη ανάλυση επαλήθευση παραµέτρων επίλυση πασσάλου σε διαφορετικές συνθήκες φόρτισης και διάταξης 58

18 οκιµαστική φόρτιση: Εδαφική τοµή γεωτεχνικά στοιχεία Θέση κατασκευής γέφυρας σύνδεσης 6 ου προβλήτα Θεσσαλονίκης και εθνικής οδού Αθήνας Θεσ/νίκης 59

19 οκιµαστική φόρτιση: Ενοργάνωση Τοποθέτηση αισθητήρων οπτικών ινών και αποκλισιοµετρικού σωλήνα 60

20 οκιµαστική φόρτιση: ιάταξη 61

21 οκιµαστική φόρτιση: Επιβολή φορτίου Κύκλος Η1: Κύκλος Η2: ΜΝ ΜΝ 62

22 οκιµαστική φόρτιση: απόκριση φορτίου µετακίνησης 1.2 Horizontal Load H (MN) Test Cycle H1 Test Cycle H2 P-y analysis Hcr Hnom Displacement y (mm) 63

23 οκιµαστική φόρτιση: καταγραφή αισθητήρων οπτικών ινών SA-2 ελκυσµός, SB-2 θλίψη υπολογισµός παραµορφώσεων, καµπυλότητας, δυσκαµψίας και ροπής M = E I φ = (Ε I + E Σηµείο εκδήλωσης ρηγµάτωσης p p φ= c ε c t + h ε c s I s ) φ 64

24 3-D Αριθµητική προσοµοίωση δοκιµαστικής φόρτισης Μη γραµµική ανάλυση (µε προσοµοίωση ρηγµάτωσης) κόµβους στοιχεία 342 στοιχεία ράβδου Στοιχεία διεπιφάνειας πασσάλους - έδαφος ράβδους χάλυβα - σκυρόδεµα 65

25 3-D Αριθµητική προσοµοίωση δοκιµαστικής φόρτισης f f ctm ct = = f ck f 2/3 ck Αντοχή σκυροδέµατος σε ελκυσµό, Ευρωκώδικας 2 Αντοχή σκυροδέµατος σε ελκυσµό, ACI ιαγράµµατα τάσεων-παραµορφώσεων σκυροδέµατος και χάλυβα σύµφωνα µε τον Ευρωκώδικα 2 66

26 3-D Αριθµητική προσοµοίωση δοκιµαστικής φόρτισης ιαδοχικές επιλύσεις µε 1 διορθώσεις των παραµέτρων µέχρι να επέλθει ικανοποιητική προσέγγιση. Οι τιµές των Οριζόντιο φορτίο N (MN) Test Cycle H1 Test Cycle H2 Pile Test Simulation παραµέτρων βέλτιστης 0.2 προσέγγισης χρησιµοποιούνται στις περαιτέρω επιλύσεις. Μετακίνηση κεφαλής y (mm) 67

27 Η επίδραση της ρηγµάτωσης στην απόκριση πασσάλου οπλισµένου σκυροδέµατος υπό οριζόντια φόρτιση Κωµοδρόµος Α. Μ., Παπαδοπούλου Μ. Κ., Ρεντζεπέρης Ι.Κ., Τµήµα Πολιτικών Μηχανικών - Πανεπιστήµιο Θεσσαλίας 68

28 Προσοµοίωση θεµελίωσης µε πασσάλους Αντικατάσταση µε οριακές συνθήκες πάκτωσης ιδιότυπη περίπτωση της τεχνικής substructuring όπου δεν ικανοποιούνται οι αρχές συµβιβαστού στο κοινό όριο ανωδοµής και θεµελίωσης Αλληλεπίδραση εδάφους ανωδοµής σύζευξη της απόκρισης ανωδοµής και θεµελίωσης Μέθοδος υποσυστηµάτων (substructuring) ξεχωριστή µη γραµµική επίλυση ανωδοµής και θεµελίωσης στο πλαίσιο εξασφάλισης συµβιβαστού παραµορφώσεων και τάσεων στο κοινό όριο 69

29 Εφαρµογή σε περίπτωση χαραδρογέφυρας πλήρης αλληλεπίδραση (υπερβολικές υπολογιστικές απαιτήσεις) τεχνική υποσυστηµάτων (επαναληπτική διαδικασία επίλυσης µε απλούστερη προσέγγιση και συγκριτικά πολύ µικρότερο υπολογιστικό κόστος) 70

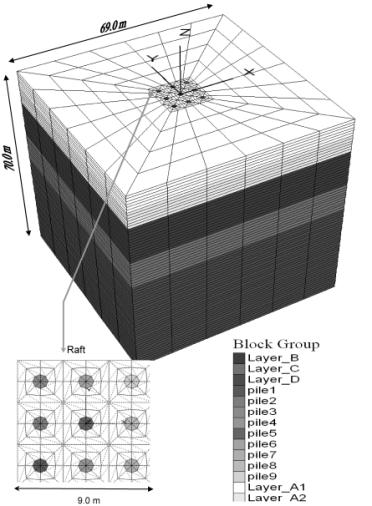

30 Εφαρµογή σε περίπτωση χαραδρογέφυρας Αντικατάσταση της θεµελίωσης πασσάλων µε µητρώο δυσκαµψίας 6 x 6 το οποίο συµπεριλαµβάνει και τις επιπτώσεις λόγω λειτουργίας οµάδας Οι επιπτώσεις της ρηγµάτωσης αγνοούνται σχεδόν σε όλες τις περιπτώσεις 71

31 3-D Αριθµητική ανάλυση απόκριση οκιµαστικής φόρτισης Προσοµοίωσης.Φ. Πασσάλου ελεύθερης κεφαλής Πασσάλου πακτωµένης κεφαλής Οριζόντιο φορτίο N (MN) Test Cycle H1 Test Cycle H2 Pile Test Simulation Free-Head Single Pile Fix-Head Single Pile Μετακίνηση κεφαλής y (mm) 72

32 3-D Αριθµητική ανάλυση απόκριση 1 οκιµαστικής φόρτισης Test Cycle H1 Test Cycle H2 Pile Test Simulation Προσοµοίωσης.Φ. Πασσάλου ελεύθερης κεφαλής Πασσάλου πακτωµένης κεφαλής Οριζόντιο φορτίο H (MN) Ελεύθερης κεφαλής Πακτωµένης κεφαλής Η δοκιµαστική φόρτιση αντιστοιχεί σε συνθήκες ελεύθερης κεφαλής (ανάπτυξη µεγάλων καµπυλοτήτων στο άνω µέρος του πασσάλου ρηγµάτωση και εκδήλωση µεγαλύτερων µετακινήσεων) Μετακίνηση κεφαλής y (mm)

33 3-D Αριθµητική ανάλυση Οι οριακές συνθήκες καθιστούν τον πάσσαλο ελεύθερης κεφαλής πιο ευπαθή λόγω της διαφορετικής τοπολογίας ρηγµάτωσης. Για το ίδιο φορτίο η ρηγµατωµένη περιοχή εµφανίζει πολύ µεγαλύτερο εύρος απ ό,τι στον πάσσαλο πακτωµένης κεφαλής 74

34 Ρηγµάτωση Μεταβολή της δυσκαµψίας vs ανηγµένου εύρους ρηγµάτωσης (d cr / D) M = E p I p φ = (Ε c I c + E s I s ) φ 75

35 Ρηγµάτωση Μεταβολή της δυσκαµψίας vs ανηγµένου εύρους ρηγµάτωσης (d cr / D) υσκαµψία E I (MN.m 2 ) Ep Ip Ec Ici Es Isi Ενσωµάτωση σε κώδικα µη 200 γραµµικής µονοδιάστατης 100 ανάλυσης µε επαναληπτική διαδικασία Ανηγµένο εύρος ρηγµάτωσης d cr /D 76

36 Ευεργετική δράση θλιπτικής αξονικής δύναµης (3-D ανάλυση) Η συνύπαρξη θλιπτικής αξονικής 1.2 Free-Head Single Pile δύναµης περιορίζει τη διεύρυνση της ρηγµάτωσης µε ευεργετικά Οριζόντιο φορτίο H (MN) Pile Test Simulation, assuming pile as linear elastic Pile Test Simulation, Axial Load N= 3.0 MN αποτελέσµατα στην απόκριση και την Μετακίνηση κεφαλής y (mm) αντοχή 77

37 Ευεργετική δράση θλιπτικής αξονικής δύναµης (1-D ανάλυση) Η συνύπαρξη θλιπτικής αξονικής δύναµης περιορίζει τη διεύρυνση της ρηγµάτωσης µε ευεργετικά αποτελέσµατα στην απόκριση και την αντοχή Καµπτική Ροπή M (kn.m) D=0.80m, 16Φ18, Ν=0.0 MN 200 D=0.80m, 16Φ18, Ν=0.5 MΝ D=0.80m, 16Φ18, Ν=2.0 MΝ Καµπυλότητα φ (1/m) 78

38 Ευεργετική δράση θλιπτικής αξονικής δύναµης (1-D ανάλυση) Η συνύπαρξη θλιπτικής αξονικής δύναµης περιορίζει τη διεύρυνση της ρηγµάτωσης µε ευεργετικά αποτελέσµατα στην απόκριση και την αντοχή Καµπτική Ροπή M (kn.m) D=0.80m, 16Φ18, Ν=0.0 MN D=0.80m, 16Φ18, Ν=0.5 MΝ D=0.80m, 16Φ18, Ν=2.0 MΝ υσκαµψία πασσάλου Ep Ip (MN.m 2) 79

39 Λάθος εκτίµηση καµπτικής ροπής 80

40 Συγκεντρωτική παρουσίαση αποκρίσεων Πειραµατικά αποτελέσµατα και αριθµητικός προσδιορισµός 81

41 Πρόβλεψη απόκρισης χαρακτηριστικών πασσάλων οµάδας 82

42 Συµπεράσµατα Η ρηγµάτωση των πασσάλων οδηγεί σε σηµαντικές επιπτώσεις στην απόκριση των πασσαλοθεµελιώσεων (µικρότερη αντοχή και δυσκαµψία). Η µεταβολή αυτή επηρεάζει µε τη σειρά της την απόκριση των ανωδοµών. Για την αποτίµηση των επιπτώσεων πραγµατοποιήθηκε δοκιµαστική φόρτιση µε κατάλληλη ενοργάνωση. Τα αποτελέσµατα χρησιµοποιήθηκαν στη συνέχεια για τη διεξαγωγή 3-D µη γραµµικής ανάλυσης. Κατά τον τρόπο αυτό προσδιορίσθηκαν µε υψηλή ακρίβεια οι παράµετροι διατµητικής αντοχής και παραµορφωσιµότητας των συστατικών στοιχείων. 83

43 Συµπεράσµατα Βαθιές Θεµελιώσεις Πάσσαλοι υπό Οριζόντια Φόρτιση ιερευνήθηκε στη συνέχεια η ευεργετική δράση θλιπτικής αξονικής δύναµης και οι επιπτώσεις των οριακών συνθηκών στην ανάπτυξη της ρηγµάτωσης Η διερεύνηση πραγµατοποιήθηκε τόσο µε σύνθετη ανάλυση (τρισδιάστατη µη γραµµική ανάλυση) όσο και µε απλούστερη προσέγγιση (µονοδιάστατη ανάλυση µε χρήση στοιχείων δοκού). Η τρισδιάστατη ανάλυση επιτρέπει την ακριβέστερη δυνατή ανάλυση µε πολύ υψηλό εντούτοις υπολογιστικό κόστος Η µονοδιάστατη ανάλυση φαίνεται ιδιαίτερα ενδιαφέρουσα δεδοµένου ότι µε µικρό υπολογιστικό κόστος δίνει ικανοποιητικά αποτελέσµατα, ενώ µπορεί εύκολα να ενταχθεί σε κώδικα πλήρους ανάλυσης 84

45 ΣΥΣΧΕΤΙΣΗ ΤΗΣ ΑΠΟΚΡΙΣΗΣ ΟΜΑΔΑΣ ΠΑΣΣΑΛΩΝ ΜΕ ΤΗΝ ΑΠΟΚΡΙΣΗ ΜΕΜΟΝΩΜΕΝΟΥ ΠΑΣΣΑΛΟΥ y ng R a = = yns y y G s y G = μετακίνηση ομάδας y s = μετακίνηση μεμονωμένου πασσάλου

46 y ng R a = = yns y y G s

47 Παραμετρική ανάλυση D = 1.0 m L/D = 25.0 Διατάξεις: 2 x 2 Αξ. αποστάσεις: 2.0 D 3 x D 4 x D 5 x D C1 C2 C3 C4 S1 S2 S3 Μέτρο του Young Ε (MPa) 400 c u 300 c u 200 c u 150 c u Αριθμητικό προσομοίωμα Συντελεστής Poisson ν Αστράγγιστη συνοχή c u (kpa) z z z z Συνάφεια εδάφους πασσάλου στη διεπιφάνεια c a (kpa) Γωνία τριβής φ ( ο ) Γωνία τριβής διεπιφάνειας φ i ( ο ) Φαινόµενο βάρος γ (kn/m 3 )

48 Επίδραση: - επιπέδου μετακίνησης -διάταξης - αξονικής απόστασης - διατμητικής αντοχής

49 Αριθμητική διερεύνηση απόκρισης ομάδας πασσάλων Κατηγορία C4

50 Αριθμητική διερεύνηση απόκρισης ομάδας πασσάλων C1, 3 x 3, 2.0D y G = 14.4 cm C1, 3 x 3, 3.0D y G = 10.3 cm C1, 3 x 3, 6.0D y G = 8.6 cm

51 Q Q G15 : Q S15 : 15%D, η L15 : n : G15 = η L15 n Q S15 οριζόντια φέρουσα ικανότητα οµάδας πασσάλων, αντιστοιχούσα σε µετακίνηση15%d, η οριζόντια φέρουσα ικανότητα µεµονωµένου πασσάλου, αντιστοιχούσα σε µετακίνηση15% ο συντελεστής απόδοσης φέρουσας ικανότητας για µετακίνηση 15%D, ο αριθµός πασσάλων της οµάδας Τύπος εδάφους s C1 C2 C3 C4 2.0D D D D D D D D D D D D D D D D η L15 1.0, για μεγάλη αξονική απόσταση

52 K G = R 1 G K y ns R G = = = Ra yng S n Μέγιστη επίπτωση της αλληλεπίδρασης σε μικρά επίπεδα μετακίνησης, σε πυκνά διατεταγμένες ομάδες, με μεγάλο αριθμό πασσάλων και μεγάλης συνεκτικότητας αργίλους. y y s G Τύπος εδάφους s C1 C2 C3 C4 R G1 R G5 R G10 R G1 R G5 R G10 R G1 R G5 R G10 R G1 R G5 R G10 2.0D D D D D D D D D D D D D D D D

53 155% 120% 65% 3 3, 3.0D 57% 5 5, 3.0D 110% 130% 79% 3 3, 9.0D 70% 5 5, 9.0D

54 65% ΚΑΤΑΝΟΜΗ ΦΟΡΤΙΟΥ ΣΤΙΣ ΣΕΙΡΕΣ H 1 η σειρά αναλαμβάνει πάντα το μεγαλύτερο φορτίο Για y<10%dη τελευταία σειράπροηγείται πάντα της προτελευταίας Για μεγάλες μετακινήσεις ακολουθούν οι επόμενες σειρές διαδοχικά (2 η, 3 η, 4 η και 5 η )

55 65% Η αύξηση της συνοχήςοδηγεί σε μεγαλύτερη διαφοροποίηση μεταξύ των πασσάλων της ομάδας H αύξηση της μετακίνησηςοδηγεί σε μικρότερη διακύμανση μεταξύ των πασσάλων της ίδιας ομάδας και σε µεγαλύτερη διαφοροποίηση µεταξύ των ίδιων πασσάλων διαφορετικής οµάδας Μεγαλύτερος αριθμός πασσάλωνοδηγεί σε μεγαλύτερο εύρος διακύμανσης

56 C1, 3 3, 3.0 D ΔM =20%M P5 ΔM =8%M P5 Σημαντικά μεγαλύτερη ροπή από τον μεμονωμένο Μεγαλύτερη διακύμανση για μικρότερα φορτία Υψηλότερο σημείο μηδενισμού ροπών για μικρότερα φορτία Μικρότερη διακύµανση σε σχέση µε τις τέµνουσες y G =1.3%D, H m = 350 kn y G = 10.3%D, H m = 1750 kn

57 C1, 3 3, 3.0 D ΔV=80%V P5 y G = 1.3%D, H m = 350 kn y G = 10.3%D, H m = 1750 kn

58 C1, 3 3, 3.0 D C3, 3 3, 3.0 D 65% Η αύξηση της διατμητικής αντοχής οδηγεί σε μικρότερες ροπές τέμνουσες, με μεγαλύτερο εύρος διακύμανσης Υψηλότερο σημείο μηδενισμού ροπών για στιφρότερες αργίλους H m = 1400 kn H m = 1300 kn

59 65% C1, 5 5, 3.0 D Για την ίδια μετακίνηση, ο μεμονωμένος πάσσαλος αναπτύσσει σημαντικά μεγαλύτερη ροπή από τους πασσάλους της ομάδας. H s = H m = 1400 kn y G = y s 10%D (H s = 2100 kn, H m = 1400 kn)

60 Η αύξηση του αριθμού των πασσάλων και η μείωση της αξονικής τους απόστασης εντείνουντην αλληλεπίδραση και οδηγούν σε μεγαλύτερες τιμές συντελεστών R a. Μικρότερες τιμές R a σε σχέση με τις αργίλους.

61 Η αύξηση του αριθμού των πασσάλων και η μείωση της αξονικής τους απόστασης εντείνουντην αλληλεπίδραση και οδηγούν σε μεγαλύτερες τιμές συντελεστών R a. Μικρότερες τιμές R a σε σχέση με τις αργίλους.

62 Τύπος εδάφους s S1 S2 S3 η L10 η L15 η L10 η L15 η L10 η L15 2.0D D D D D D D D D D D D D D D D Συντελεστής φέρουσας ικανότητας η L15 : - ίδιας τάξης µε των αργιλικών εδαφών - αυξάνεται µε την αύξηση της διατµητικής αντοχής της άµµου

63 Μέγιστη επίπτωση της αλληλεπίδρασης σε μικρά Τύπος εδάφους s S1 S2 S3 R G1 R G5 R G10 R G1 R G5 R G10 R G1 R G5 R G10 επίπεδα μετακίνησης, σε πυκνά διατεταγμένες ομάδες, με μεγάλο αριθμό πασσάλων καιχαμηλής πυκνότητας άμμους (αντίθετη επίπτωση διατμητικής αντοχής σε σχέση με τις αργίλους) D D D D D D D D D D D D D D D D

64 Μέγιστη επίπτωση της αλληλεπίδρασης σε μικρά επίπεδα μετακίνησης, σε πυκνά διατεταγμένες ομάδες, με μεγάλο αριθμό πασσάλων καιχαμηλής πυκνότητας άμμους (αντίθετη επίπτωση διατμητικής αντοχής σε σχέση με τις αργίλους).

65 3 3, 9.0D 5 5, 9.0D 3 3, 3.0D 5 5, 3.0D

66 S2, 3 3, 3.0D Αυξανόμενη διατμητική αντοχή διεπιφανειών Σταθερή διατμητική αντοχή διεπιφανειών

67 65% ΚΑΤΑΝΟΜΗ ΦΟΡΤΙΟΥ ΣΤΙΣ ΣΕΙΡΕΣ H 1 η σειρά αναλαμβάνει πάντα το μεγαλύτερο φορτίο Για μικρές μετακινήσεις η τελευταία σειρά προηγείται πάντα τουλάχιστον της προτελευταίας και έπεται της 1 ης Για μεγάλες μετακινήσεις ακολουθούν οι επόμενες σειρές διαδοχικά (2 η, 3 η, 4 η και 5 η )

68 65% Η αύξηση της πυκνότητας οδηγεί σε μεγαλύτερη διαφοροποίηση μεταξύ των πασσάλων της ομάδας H αύξηση της μετακίνησηςοδηγεί σε μεγαλύτερη διακύμανση μεταξύ των πασσάλων της ίδιας ομάδας και σε µεγαλύτερη διαφοροποίηση µεταξύ των ίδιων πασσάλων διαφορετικής οµάδας Μεγαλύτερος αριθμός πασσάλωνοδηγεί σε μεγαλύτερο εύρος διακύμανσης

69 S1, 3 3, 3.0 D Σημαντικά μεγαλύτερη ροπή από τον μεμονωμένο ΔM=20%M P5 Υψηλότερο σημείο μηδενισμού ροπών για μικρότερα φορτία Μικρότερη διακύμανση σε σχέση με τις τέμνουσες y G =1.4%D, H m = 350 kn y G = 12.5%D, H m = 1750 kn

70 S1, 3 3, 3.0 D ΔV=50%V P5 y G = 1.4%D, H m = 350 kn y G = 12.5%D, H m = 1750 kn

71 S1, 3 3, 3.0 D S2, 3 3, 3.0 D Η αύξηση της διατμητικής αντοχής οδηγεί σε μικρότερες ροπές τέμνουσες Υψηλότερο σημείο μηδενισμού ροπών τεμνουσών για πυκνότερες άμμους H m = 1400 kn H m = 1300 kn

72 S1, 5 5, 3.0 D Για την ίδια μετακίνηση, ο μεμονωμένος πάσσαλος αναπτύσσει σημαντικά μεγαλύτερη ροπή από τους πασσάλους της ομάδας. H s = H m = 1050 kn y G = y s 9.5%D (H s = 2100 kn, H m = 1050 kn)

73 Συσχέτιση απόκρισης ομάδας και μεμονωμένου πασσάλου, αξιοποιώντας τα αποτελέσματα της παραμετρικής ανάλυσης. y y ng G = = R R a a y y s ns R R a a a d = 1+ ( m 1) y 5 d = 1+ 2( m 1) 20 b ns a d y d b ns 1.3 m + 3 ( log nc ) log ( 1 2y ) m tanφ ln 3 tan25 o u 30 log d 15 d, m= log( n ( 1 2y ), m= log( n + n ) n 2 ns ns 4 x x + n 2 y y ) n x x

74 Υπολογισμός του μέσου σφάλματος δυσκαμψίας και του σφάλματος δυναμικής ενέργειας για τις 112 περιπτώσεις της τριδιάστατης ανάλυσης. K m err K K i i 1 G Gp G = j W i err = i= 1, j K G WG W W Gp

75 τύπος εδάφους s Κ err,m (%) C1 C2 C3 C4 W err (%) Κ err,m (%) W err (%) Κ err,m (%) W err (%) Κ err,m (%) W err (%) 2.0D R a d b 1.3 m 15 a = + ( m 1) yns d + u 2 ( log nc ) log ( 1 ) 1 y 5 3 d ns D D D D D D D D D D D D D D D Εύρος εφαρμογής: 1%D y ns 15%D

76 Εύρος εφαρμογής: 1%D y ns 15%D

77 Πειραματικά στοιχεία από διατάξεις ομάδας: Brown κ.ά., 1987: 3 x3, 3.0D, c u = kpa, οριακές συνθήκες ίσης μετακίνησης και ελεύθερης περιστροφής κεφαλής Rollins κ.ά..1998:3 x3, 3.0D, c u = kpa(τοπικά 100kPa), οριακές συνθήκες ίσης μετακίνησης και ελεύθερης περιστροφής κεφαλής Ilyasκ.ά., 2004: σε φυγοκεντριστή, 2 x2και 3 x3, 3.0D, ΝC καολίνης c u = 0 20 kpa, ΟC καολίνηςc u = kpa, πακτωμένης κεφαλής Επαλήθευση μεθοδολογίας για συνθήκες ελεύθερης κεφαλής και για μικρότερο μήκος πασσάλων (L/D = 12):

78

79 (Βrownet al, 1987) 3 x 3, 3.0D c u = 100 kpa (Rollins et al, 1998) 3 x 3, 3.0D c u = 50 kpa

80 Επαλήθευση για οριακές συνθήκες ελεύθερης κεφαλής Επαλήθευση για L/D = 12

81 τύπος εδάφους s Κ err,m (%) S1 S2 S3 W err (%) Κ err,m (%) W err (%) Κ err,m (%) W err (%) 2.0D R a = a b yns 1 o ns d + 2( m 1) 20 d m tanφ ln 3 tan25 30 log d ( 1 2y ) D D D D D D D D D D D D D D D Σύγκριση απόκρισης πρόβλεψης και 3D ανάλυσης Επαλήθευση µεθοδολογίας για µεταβαλλόµενο µέτρο ελαστικότητας µε το βάθος

82

83 Σύγκριση αποκρίσεων για μέτρο ελαστικότητας σταθερό (Ε=30 ΜPa) και μεταβαλλόμενο (Ε=20+1.1z = MPa)

84 Πειραματικά στοιχεία από διατάξεις ομάδας: Brown κ.ά., 1988: 3 x3, 3.0D, φ= 38.5 ο, οριακές συνθήκες ίσης μετακίνησης και ελεύθερης περιστροφής κεφαλής Rollins κ.ά., 2005: 3 x 3, 3.3D, φ = ο, οριακές συνθήκες ίσης µετακίνησης και ελεύθερης περιστροφής κεφαλής Ruesta& Townsend, 1997: πραγματικής κλίμακας, 4 x 4, 3.0D, φ = 32 ο, ελεύθερης κεφαλής

85 (Rollins et al, 2005) 3 x 3, 3.0D c u = 50 kpa

86 Κατανοµή φορτίου στους χαρακτηριστικούς πασσάλους 3x3, s=2.0d 3x3, s=3.0d 3x3, s=6.0d

87 3x3, s=3.0d, Ν=0.4MΝ 3x3, s=3.0d, Ν=0.8MΝ

88 P 3 P 6 s P 9 s έδαφος 2.0D 3.0D 9.0D s έδαφος 2.0D 3.0D 9.0D ιεύθυνση φόρτισης P 2 P 1 P 5 P 4 P 8 P 7 C C Πολλαπλασιαστές p για y G = y s = 5%D µ.ό. σειράς C µ.ό. σειράς C µ.ό. σειράς C Πολλαπλασιαστές p για y G = y s = 10%D µ.ό. σειράς C µ.ό. σειράς C µ.ό. σειράς C µ.ό. σειράς µ.ό. σειράς

89 Αποτίμηση της προτεινόμενης μεθόδου P 3 P 6 s P 9 s έδαφος 2.0D 3.0D 9.0D s έδαφος 2.0D 3.0D 9.0D ιεύθυνση φόρτισης P 2 P 1 P 5 P 4 P 8 P 7 C C Πολλαπλασιαστές p για y G = y s = 5%D µ.ό. σειράς C µ.ό. σειράς C µ.ό. σειράς C Πολλαπλασιαστές p για y G = y s = 10%D µ.ό. σειράς C µ.ό. σειράς C µ.ό. σειράς C µ.ό. σειράς µ.ό. σειράς

90

91 τέλος
