1 I ΕΞΟΠΛΙΣΜΟΣ ΣΥΓΚΟΛΛΗΣΗΣ Περιεχόμενα 1. Εξοπλισμός MIG/MAG Μηχανήματα MIG/MAG Τσιμπίδες συγκόλλησης MIG/MAG 6 2. Συσκευές και τσιμπίδες συγκόλλησης TIG Συσκευές TIG Τσιμπίδες TIG Συσκευές και τσιμπίδες συγκόλλησης MMA Συσκευές ΜΜΑ Τσιμπίδες ηλεκτροκόλησης ΜΜΑ Κόπτες και τσιμπίδες για κοπή με πλάσμα Σύστημα ψύξης Γεννήτριες συγκόλλησης Εξαρτήματα συγκόλλησης Κεραμικά υποστρώματα 36 3

2 4 1. ΕΞΟΠΛΙΣΜΟΣ MIG/MAG 1.1. Μηχανήματα MIG/MAG Ημιαυτόματα μηχανήματα συγκόλλησης MOST της σειράς FANMIG Fanmig 1701 και 1701E Τα πιο απλά ημιαυτόματα μηχανήματα για την συγκόλληση χάλυβα με την μέθοδο MIG/MAG. Παρότι εύχρηστα και απλής κατασκευής, αξιολογούνται ως άριστα ακόμη και από επαγγελματίες. Ιδιότητες χρήσης: τροφοδοτικό 3x400 V ή 1x230 V, δυνατότητα συγκόλλησης κοινών κραμάτων χαλύβων με σύρμα Ø 0,6 και Ø 0,8 mm, κλείδωμα ελέγχου ρεύματος συγκόλλησης, αρμονική ρύθμιση τροφοδότησης του σύρματος, καλώδιο γείωσης μόνιμα συνδεδεμένο, κοινή λαβίδα συγκόλλησης (FANMIG 1701) ή βύσμα (FANMIG 1701E), δύο θέσεις ρολών τροφοδοσίας σύρματος κοινού ρολού τύπου FANMIG 22/30, επιχαλκωμένος κύριος μετασχηματιστής, θερμική προστασία και βεντιλατέρ ψύξης, ράφι για την φιάλη αερίου, όλα τα μηχανήματα συνοδεύονται από CE, μοντέρνος σχεδιασμός και κομψή εμφάνιση. 1. Εξοπλισμός MIG/MAG Τεχνικές Προδιαγραφές FANMIG 1701 FANMIG 1701E Τσιμπίδα συγκόλλησης LG140G/2,5 m βύσμα συνιστάται Μ15 MOST 3m Ονομαστική τάση 1x230 V και 3x400 V 1x230 V και 3x400 V Συχνότητα 50 Hz 50 Hz Μέγιστη ονομαστική παροχή ρεύματος 31 A 18 A Ονομαστική κατανάλωση ηλεκτρικής ενέργειας 7,0 kva 7,0 kva Συντελεστής ισχύος στο ονομαστικό φορτίο 0,92 0,92 Ρεύμα συγκόλλησης: απόδοση x10% απόδοση x 60% απόδοση x100% 160 A 80 A 60 A 160 A 80 A 60 A Εύρος ρύθμισης ρεύματος A A Τάση εξόδου χωρίς φορτίο V V Βαθμοί τάσης συγκόλλησης 4 4 Ταχύτητα τροφοδοσίας του σύρματος 1-17 m/min 1-17 m/min Διάμετρος σύρματος 0,6-0,8 mm 0,6-0,8 mm Βαθμός προστασίας περιβλήματος IP23 IP23 Κλάση μόνωσης του μετασχηματιστή H H Εύρος θερμοκρασίας λειτουργίας -10 do +40 C -10 do +40 C Επιτρεπόμενη σχετική υγρασία (t=20 C) 90% 90% Βάρος 50 kg 50 kg Διαστάσεις (χωρίς την τσιμπίδα) (πλάτος x ύψος x βάθος) 427x635x815 mm 427x635x815 mm

3 Ημιαυτόματα μηχανήματα συγκόλλησης FANMIG IV (τάση 3x400 V) Παρουσιάζουμε την επαγγελματική σειρά μηχανημάτων συγκόλλησης FANMIG για εργασία στη βιομηχανία και τη βιοτεχνία. Τα μηχανήματα χρησιμοποιούνται για συγκόλληση χάλυβα, ανοξείδωτου χάλυβα, αλουμινίου (μετά προσθήκης τροφοδότη και τσιμπίδας). Οι περιελίξεις των μετασχηματιστών είναι φτιαγμένες από χαλκό με άριστες ιδιότητες συγκόλλησης. Όλα τα μηχανήματα έχουν βεντιλατέρ για την ψύξη του ηλεκτρικού μέρους και θερμικούς διακόπτες που προστατεύουν τη συσκευή από υπερφόρτωση. Στις συσκευές χρησιμοποιήθηκαν τρία είδη πινάκων ελέγχου: BASIC, MINOR και SYNERGY. Διαθέσιμες λειτουργίες ρύθμισης στο πάνελ BASIC (στο μοντέλο FANMIG 200-2): κλείδωμα ελέγχου ρεύματος συγκόλλησης, αρμονική ρύθμιση της τροφοδότησης του σύρματος, συγκόλληση συνεχής, στιγμιαία, και ενδοσωλήνια, τροφοδότης 2 ή 4 ρολών. Διαθέσιμες λειτουργίες ρύθμισης στο πάνελ MINOR: συγκόλληση συνεχής, στιγμιαία, και ενδοσωλήνια, ψηφιακή ένδειξη, τροφοδότης 2 ή 4 ρολών, αρχική ταχύτητα σύρματος, προ-ροή αερίου, μετά-ροή αερίου και χρόνος( καψαλίσματος) ανάφλεξης τόξου του σύρματος, καθορισμένες τιμές για μια ενδεχόμενη ρύθμιση από τον χρήστη, ρύθμιση της ροής του αερίου και τροφοδότηση του σύρματος από το επόμενο καρούλι, όλες οι παραπάνω λειτουργίες ρυθμίζονται από τον ίδιο διακόπτη Επιπλέον στο πάνελ SYNERGY έχουμε στη διάθεση μας: 9 SYNERGY προγράμματα για την συγκόλληση των χαλύβων (ρυθμίσεις των παραμέτρων σύμφωνα με το ρεύμα συγκόλλησης Α, την ταχύτητα της τροφοδοσίας του σύρματος m/λεπτό ή του πάχους του προοριζόμενου προς συγκόλληση υλικού), ψηφιακές ενδείξεις του ρεύματος συγκόλλησης A+V με την λειτουργία HOLD που δείχνουν τις τιμές όλων των ρυθμιζομένων παραμέτρων. FANMIG 404WP SYNERGY FANMIG BASIC Τεχνικές Προδιαγραφές FANMIG FANMIG FANMIG 280-2N 280-4N 320-4N MINOR MINOR MINOR Οι συσκευές συνοδεύονται από καλώδια γείωσης και εφοδιασμού μήκους 3 m. Καλώδια που συνδέουν την πηγή ενέργειας- τροφοδότη μήκους 5 m (Fanmig 404GP, Fanmig 404WP και Fanmig 504WP). Κατόπιν παραγγελίας παραδίδουμε τις συσκευές με άλλου μήκους καλώδια. Για τα μηχανήματα Fanmig προτείνουμε κλασσικές τσιμπίδες συγκόλλησης MOST. Τα διαθέσιμα μήκη είναι 3 μ, 4 μ ή 5 μ Συνιστώμενες τσιμπίδες για τα μηχανήματα: FANMIG BASIC: M15 ή M25 MOST FANMIG 280-2, MINOR: M24 ή M25 MOST FANMIG MINOR, SYNERGY: M24 ή M36 MOST. FANMIG 404GP: M36 MOST FANMIG 404WP, 504WP SYNERGY: M401 ή M501 MOST. FANMIG 400-4N SYNERGY FANMIG 404GP SYNERGY FANMIG 404WP SYNERGY FANMIG 504WP SYNERGY Παροχή 3x400 V 3x400 V 3x400 V 3x400 V 3x400 V 3x400 V 3x400 V 3x400 V Ασφάλεια δικτύου 10 A 16 A 16 A 25 A 32 A 32 A 32 A 32 A Διακύμανση ρεύματος συγκόλλησης A A A A A A A A Κύκλος λειτ/γίας για το μέγ. ρεύμα συγκ. 30% 30% 30% 25% 25% 30% 30% 25% Ρεύμα συγκόλλησης: στον κύκλο εργασίας 60% στον κύκλο εργασίας 100% 140 A 110 A 210 A 170 A 210 A 170 A Τιμή ρύθμισης ρεύματος συγκόλλησης Κατηγορία προστασίας IP 21 IP 23S IP 23S IP 23S IP 23S IP 21 IP 21 IP A 200 A 290 A 240 A Τροφοδότες σύρματος 2 - ρολά 2 - ρολά 4 - ρολά 4 - ρολά 4 - ρολά 320 A 260 A 4 - ρολά απομονωμένο 320 A 260 A 4 - ρολά απομονωμένο 390 A 330 A 4 - ρολά απομονωμένο Ταχύτητα τροφοδοσίας του σύρματος 1-19 m/min 1-19 m/min 1-19 m/min 1-19 m/min 1-19 m/min 1-25 m/min 1-25 m/min 1-25 m/min Διάμετρος σύρματος: χάλυβας ανοξείδωτος χάλυβας αλουμίνιο 0,6-0,8 mm 0,6-0,8 mm - 0,8-1,0 mm 0,8-1,0 mm - 0,8-1,0 mm 0,8-1,0 mm 1,0-1,2 mm 0,8-1,2 mm 0,8-1,2 mm 1,0-1,2 mm 0,8-1,2 mm 0,8-1,2 mm 1,0-1,2 mm 0,8-1,2 mm 0,8-1,2 mm 1,0-1,2 mm 0,8-1,2 mm 0,8-1,2 mm 1,0-1,2 mm 0,8-1,6 mm 0,8-1,2 mm 1,0-1,2 mm Βάρος 59 kg 88 kg 88 kg 99 kg 109 kg kg kg kg Διαστάσεις mm (πλάτος x ύψος x βάθος) 470x845x x868x x868x x868x x868x x873x803 τροφοδότης 245x700x x873x803 τροφοδότης 245x700x x572x874 τροφοδότης 245x700x Ιδιότητες των ημιαυτόματων FANMIG IV: ημιαυτόματα συμπαγή ή με ξεχωριστό τροφοδότη σύρματος (FANMIG 404GP, Fanmig 404WP και FANMIG 504WP), τροφοδότες σύρματος 2- ή 4-ρολών, παροχή 3x400V, τσιμπίδες με ψύξη νερού (WP) ή με αέρα, δυνατότητα συγκόλλησης με συμπαγή ή επιστρωμένα σύρματα, με μείγμα αερίων ή αργκόν, τυποποιημένο μήκος καλωδίου πηγή/τροφοδότης 5 m, (υπάρχει δυνατότητα επέκτασης έως 20 m), βύσματα επιτρέπουν τη σύνδεση οποιασδήποτε λαβίδας συγκόλλησης, εργονομική σχεδίαση, μπροστινό πλαίσιο με ειδική λαβή μεταφοράς, εμπρόσθιος τροχός με φρένο (εκτός FANMIG BASIC), όλες οι μηχανές συγκόλλησης συνοδεύονται από εγγύηση 2 ετών. 1. Εξοπλισμός MIG/MAG 5

4 Τσιμπίδες συγκόλλησης MIG/MAG M15 MOST Lp. Περιγραφή 1. Φλογοκρύπτης αερίου ίσιος Φ A 2.Φλογοκρύπτης αερίου κωνικός * Φλογοκρύπτης αερίου κυλινδρικός Φ 9, Φλογοκρύπτης αερίου πονταρίσματος Ελατήριο* Διανομέας αερίου* Λαιμός τσιμπίδας M-15 κομπλέ Λαιμός τσιμπίδας M-15 χωρίς φλογοκρύπτη και άκρο Εξάγωνος μαστός Σώμα ενωτικού Παξιμάδι M10x1 (κόντρα) MOST Σπαστός σύνδεσμος M15,24,25,36 ECO MOST Ελατήριο προστασίας καλωδίου M15,24,25 ECO MOST Πλαστικός δακτύλιος λαβής M15/501 B Καλώδιο συγκόλλησης,κομπλέ 3 m Καλώδιο συγκόλλησης,κομπλέ 4 m Καλώδιο συγκόλλησης,κομπλέ 5 m MOST Σώμα λαβής τσιμπίδας M15/501 B2514/KJ/B MOST Σκανδάλη M15/501 B MOST Ελαστικό περίβλημα προστασίας καλωδίου B MOST Σώμα βύσματος M15/36 B MOST Παξιμάδι βύσματος M15/501 B Βύσμα αυτοτελές O-ring 4x Παξιμάδι εσωτερικής επένδυσης B Μπεκ (πίνακας σελ. 16) C Ντίζες για τσιμπίδες MIG/MAG (πίνακας σελ. 16) *) τυποποιημένη έκδοση 1. Εξοπλισμός MIG/MAG Τύπος Ψύξη Τεχνικά χαρακτηριστικά σύμφωνα με EN Μέγιστη απόδοση στο 60% κύκλου εργασίας Διάμετρος σύρματος Μήκος της τσιμπίδας M 15 MOST 180 A CO A μείγμα γκαζιού M21 0,6-1,0 mm GAZ 3,0 m - κομπλέ ,0 m - κομπλέ ,0 m - κομπλέ

5 M15+ MOST Lp. Περιγραφή A 1.Φλογοκρύπτης αερίου ίσιος Φ Φλογοκρύπτης αερίου κωνικός * Φλογοκρύπτης αερίου κυλινδρικός Φ 9, Φλογοκρύπτης αερίου πονταρίσματος B Μπεκ (πίνακας σελ. 16) 1 Ελατήριο* Διανομέας αερίου* Λαιμός τσιμπίδας M15 κομπλέ Λαιμός τσιμπίδας M15 χωρίς φλογοκρύπτη και άκρο Διανομέας αερίου ενδιάμεσος, ορειχάλκου Σώμα ενωτικού Most+ Σκανδάλη M15/501 58/ Most+ Χειρολαβή σπαστού σύνδεσμου M15/ Most+ Ελαστικό περίβλημμα προστασίας καλωδίων M15/24/25 58/ Καλώδιο συγκόλλησης, κομπλέ 3m Καλώδιο συγκόλλησης, κομπλέ 4m Καλώδιο συγκόλλησης, κομπλέ 5m Most+ Σώμα βύσματος M15/36 58/ Most+ Παξιμάδι βύσματος M15/501 58/ Most+ Βύσμα αυτοτελές Παξιμάδι εσωτερικής επένδυσης C Ντίζες για τσιμπίδες (πίνακας σελ. 16) *) τυποποιημένη έκδοση Τύπος Ψύξη Τεχνικά χαρακτηριστικά σύμφωνα με EN 60 Μέγιστη απόδοση στο 60% κύκλου εργασίας Διάμετρος σύρματος Μήκος της τσιμπίδας 180 A CO A μείγμα γκαζιού M21 0,6-1,0 mm M 15+ MOST GAZ 3,0 m - κομπλέ ,0 m - κομπλέ ,0 m - κομπλέ Εξοπλισμός MIG/MAG 7

6 8 M24 MOST Lp. Περιγραφή 1.Φλογοκρύπτης αερίου ίσιος 17x63, A 2.Φλογοκρύπτης αερίου κωνικός 12,5x63,5* Φλογοκρύπτης αερίου κυλινδρικός 10x63, Διανομέας αερίου M6* Βάση μπεκ M-24 κεραμικό λευκό* Βάση μπεκ M-24 λευκό Λαιμός τσιμπίδας κομπλέ M Σώμα ενωτικού Κόντρα παξιμάδι M10x MOST Ελατήριο προστασίας καλωδίου M15,24,25 ECO MOST M15/501 B MOST Καλώδιο συγκόλλησης M24 3 m MOST Καλώδιο συγκόλλησης M24 4 m MOST Καλώδιο συγκόλλησης M24 5 m MOST Σώμα λαβής τσιμπίδας M15/501 B2514/KJ/B MOST Σπαστός σύνδεσμος M15,24,25,36 ECO MOST Σκανδάλη M15/501 B MOST Ελαστικό περίβλημα προστασίας καλωδίου M24/ MOST Σώμα βύσματος M15/36 B MOST Παξιμάδι βύσματος M15/501 B Βύσμα αυτοτελές O-ring 4x Παξιμάδι εσωτερικής επένδυσης B Μπεκ (πίνακας σελ. 16) C Ντίζες για τσιμπίδες (πίνακας σελ. 16) *) τυποποιημένη έκδοση 1. Εξοπλισμός MIG/MAG Τύπος Ψύξη Τεχνικά χαρακτηριστικά σύμφωνα με EN Μέγιστη απόδοση στο 60% κύκλου εργασίας Διάμετρος σύρματος Μήκος της τσιμπίδας 250 A CO A μείγμα γκαζιού M21 0,8-1,2 mm M 24 MOST GAZ 3,0 m - κομπλέ ,0 m - κομπλέ ,0 m - κομπλέ

7 M24+ MOST Lp. Περιγραφή A 1.Φλογοκρύπτης αερίου ισιος 17x63, Φλογοκρύπτης αερίου κωνικός 12,5x63,5* Φλογοκρύπτης αερίου κυλινδρικός 10x63, B Μπεκ (πίνακας σελ. 16) 1 Διανομέας αερίου M6* Βάση μπεκ M24 κεραμικό λευκό* Βάση μπεκ M24 λευκό Λαιμός τσιμπίδας κομπλέ M Most+ Κουμπί M15/501 58/ Most+ Χειρολαβή με σφαιρικό καρπό M15/ Most+ Ελαστικό περίβλημα προστασίας καλωδίου M15/24/25 58/ Most Καλώδιο συγκόλλησης M24 3m Most Καλώδιο συγκόλλησης M24 4m Most Καλώδιο συγκόλλησης M24 5m Most+ Σώμα βύσματος M15/36 58/ Most+ Παξιμάδι βύσματος M15/501 58/ Most+ Βύσμα αυτοτελές Παξιμάδι εσωτερικής επένδυσης C Ντίζες για τσιμπίδες (πίνακας σελ. 16) *) τυποποιημένη έκδοση Τύπος Ψύξη Τεχνικά χαρακτηριστικά σύμφωνα με EN Μέγιστη απόδοση στο 60% κύκλου εργασίας Διάμετρος σύρματος Μήκος της τσιμπίδας 250 A CO A μείγμα γκαζιού M21 0,8-1,2 mm M24+ MOST GAZ 3,0 m - κομπλέ ,0 m - κομπλέ ,0 m - κομπλέ Εξοπλισμός MIG/MAG 9

8 M25 MOST Lp. Περιγραφή 1.Φλογοκρύπτης αερίου ίσιος A 2.Φλογοκρύπτης αερίου κωνικός 15x57* Φλογοκρύπτης αερίου κυλινδρικός 11,5x Φλογοκρύπτης αερίου πονταρίσματος Διανομέας αερίου M25* Ελατήριο M25* Λαιμός τσιμπίδας M Λαιμός τσιμπίδας M-25 χωρίς φλογοκρύπτη και άκρο Σώμα ενωτικού Κόντρα παξιμάδι M10x MOST Ελατήριο προστασίας καλωδίου M15,24,25 ECO MOST Πλαστικός δακτύλιος λαβής M15/501 B Καλώδιο συγκόλλησης M-25 3 m Καλώδιο συγκόλλησης M-25 4 m Καλώδιο συγκόλλησης M-25 5 m MOST Σώμα λαβής τσιμπίδας M15/501 B2514/KJ/B MOST Σφαιρική σύνδεση M15,24,25,36 ECO MOST Σκανδάλη M15/501 B MOST Σκλήρυνση της τσιμπίδας M24/ MOST Σώμα βύσματος M15/36 B MOST Παξιμάδι βύσματος M15/501 B Βύσμα αυτοτελές O-ring 4x Παξιμάδι εσωτικής επένδυσης B Μπεκ (πίνακας σελ. 16) C Ντίζες για τσιμπίδες (πίνακας σελ. 16) *) τυποποιημένη έκδοση Τύπος Ψύξη Τεχνικά χαρακτηριστικά σύμφωνα με EN Μέγιστη απόδοση στο 60% κύκλου εργασίας Διάμετρος σύρματος Μήκος της τσιμπίδας 230 A CO A μείγμα γκαζιού M21 0,8-1,2 mm M 25 MOST GAZ 3,0 m - κομπλέ ,0 m - κομπλέ ,0 m - κομπλέ Εξοπλισμός MIG/MAG

9 M25+ MOST Lp. Περιγραφή 1.Φλογοκρύπτης αερίου ίσιος Τύπος Ψύξη M25+ MOST GAZ 2.Φλογοκρύπτης αερίου κωνικός 15x57* A 3.Φλογοκρύπτης αερίου κυλινδρικός 11,5x Φλογοκρύπτης αερίου πονταρίσματος B Μπεκ (πίνακας σελ. 16) 1 Διανομέας αερίου M25* Τεχνικά χαρακτηριστικά σύμφωνα με EN Μέγιστη απόδοση στο 60% κύκλου εργασίας Διάμετρος σύρματος 230 A CO A μείγμα γκαζιού M21 0,8-1,2 mm 2 Ελατήριο M25* Λαιμός τσιμπίδας M25 κομπλέ Λαιμός τσιμπίδας M25 χωρίς φλογοκρύπτη και άκρο Σώμα ενωτικού Most+ Σκανδάλη M15/501 58/ Most+ Χειρολαβή με σπαστό σύνδεσμο M15/ Most+ Ελαστικό περίβλημα προστασίας καλωδίου M15/24/25 58/ *) τυποποιημένη έκδοση Καλώδιο συγκόλλησης M-25 κομπλέ 3 m Καλώδιο συγκόλλησης M-25 κομπλέ 4 m Καλώδιο συγκόλλησης M-25 κομπλέ 5 m Most+ Σώμα βύσματος M15/36 58/ Most+ Παξιμάδι βύσματος M15/501 58/ Most+ Βύσμα αυτοτελές Παξιμάδι εσωτερικής επένδυσης C Ντίζες για τσιμπίδες (πίνακας σελ. 16) Μήκος της τσιμπίδας 3,0 m - κομπλέ ,0 m - κομπλέ ,0 m - κομπλέ Εξοπλισμός MIG/MAG 11

10 M36 MOST Lp. Περιγραφή 1.Φλογοκρύπτης αερίου ίσιος 19x A 2.Φλογοκρύπτης αερίου κωνικός 16x84* Φλογοκρύπτης αερίου κυλινδρικός 12x Φλογοκρύπτης αερίου πονταρίσματος Διανομέας αερίου M6x28* Διανομέας αερίου M8x Βάση μπεκ M36 κεραμικό λευκό* Βάση μπεκ μανίκι M36 λευκό Λαιμός τσιμπίδας M Σώμα ενωτικού Κόντρα παξιμάδι M10x MOST Ελατήριο χειρολαβής M MOST Πλαστικός δακτύλιος λαβής M15/501 B Καλώδιο συγκόλλησης M36 κομπλέ 3 m Καλώδιο συγκόλλησης M36 κομπλέ 4 m Καλώδιο συγκόλλησης M36 κομπλέ 5 m MOST Ελατήριο προστασίας καλωδίουm15/501 B2514/KJ/B MOST Σπαστός σύνδεσμος M15,24,25,36 ECO MOST Σκανδάλη M15/501 B MOST Ελατήριο βύσματος M MOST Ελαστικό περίβλημα προστασίας καλωδίου M36/ MOST Σώμα βύσματος M15/36 B MOST Παξιμάδι βύσματος M15/501 B Βύσμα αυτοτελές O-ring 4x Παξιμάδι εσωτερικής επένδυσης B Μπεκ (πίνακας σελ. 16) C Ντίζες για τσιμπίδες (πίνακας σε. 16) Τύπος Ψύξη Τεχνικά χαρακτηριστικά σύμφωνα με EN Μέγιστη απόδοση στο 60% κύκλου εργασίας Διάμετρος σύρματος Μήκος της τσιμπίδας 300 A CO A μείγμα γκαζιού M21 0,8-1,2 mm M 36 MOST GAZ 3,0 m - κομπλέ ,0 m - κομπλέ ,0 m - κομπλέ *) τυποποιημένη έκδοση Εξοπλισμός MIG/MAG

11 M36+ MOST Lp. Περιγραφή A 1.Φλογοκρύπτης αερίου ίσιος 19x Φλογοκρύπτης αερίου κωνικός 16x84* Φλογοκρύπτης αερίου κυλινδρικός 12x Φλογοκρύπτης αερίου πονταρίσματος B Μπεκ (πίνακας σελ. 16) 1 Διανομέας αερίου M6x28* Διανομέας αερίου M8x Βάση μπεκ M36 κεραμικό λευκό* Βάση μπεκ M36 λευκό Λαιμός τσιμπίδας M Most+ Σκανδάλη M15/501 58/ Most+ Χειρολαβή με σπαστό σύνδεσμο M15/ Most+ Ελαστικό περίβλημα προστασίας καλωδίου M36 58/ *) τυποποιημένη έκδοση Καλώδιο συγκόλλησης M36 κομπλέ 3m Καλώδιο συγκόλλησης M36 κομπλέ 4m Καλώδιο συγκόλλησης M36 κομπλέ 5m Most+ Ελατήριο βύσματος M36 58/ Most+ Σώμα βύσματος M15/36 58/ Most+ Παξιμάδι βύσματος M15/501 58/ Most+ Βύσμα αυτοτελές Παξιμάδι εσωτερικής επένδυσης C Ντίζες για τσιμπίδες (πίνακας σελ. 16) Τύπος Ψύξη Τεχνικά χαρακτηριστικά σύμφωνα με EN Μέγιστη απόδοση στο 60% κύκλου εργασίας Διάμετρος σύρματος Μήκος της τσιμπίδας 300 A CO A μείγμα γκαζιού M21 0,8-1,2 mm M36+ MOST GAZ 3,0 m - κομπλέ ,0 m - κομπλέ ,0 m - κομπλέ Εξοπλισμός MIG/MAG 13

12 M401 MOST M501 MOST Lp. Περιγραφή 1. Φλογοκρύπτης αερίου ίσιος 20x A 2. Φλογοκρύπτης αερίου κωνικός 16x76* Φλογοκρύπτης αερίουκυλινδρικός 14x Φλογοκρύπτης αερίου πονταρίσματος Βάση μπεκ 401/501 κεραμικό λευκό* Βάση μπεκ 401/501 λευκό Διανομέας αερίου M401/501 M6x Διανομέας αερίου M401/501 M6x Διανομέας αερίου M401/501 M8x25* Διανομέας αερίου M401/501 M8x Μονωτικό παρέμβασμα M401/ Λαιμός τσιμπίδας M Λαιμός τσιμπίδας M Σφικτήρας GER 9, MOST Πλαστικός δακτύλιος λαβής M15/501 B MOST Ελατήριο προστασίας καλωδίου M401/ MOST Χειρολαβή της τσιμπίδας M15/ MOST Σπαστός σύνδεσμος M401/ MOST Σκανδάλη M15/501 B MOST Ελατήριο βύσματος M401/ MOST Παξιμάδι βύσματος M36/ Βύσμα καλωδίου fi Καλώδιο κόκκινο 5x Καλώδιο μπλέ 5x1, MOST Σώμα βύσματος M401/ MOST Παξιμάδι βύσματος M15/501 B Βύσμα αυτοτελές νερού WZ O-ring 4x Παξιμάδι εσωτερικής επένδυσης B Μπεκ (πίνακας σελ. 16) C Ντίζες για τσιμπίδες (πίνακας σελ. 16) *) τυποποιημένη έκδοση Τύπος Ψύξη Τεχνικά χαρακτηριστικά σύμφωνα με EN Μέγιστη απόδοση στο 60% κύκλου εργασίας Διάμετρος σύρματος 400 A CO A μείγμα γκαζιού M21 0,8-1,6 mm M 401 MOST υγρό Μήκος της τσιμπίδας 3,0 m - κομπλέ ,0 m - κομπλέ ,0 m - κομπλέ Τύπος Ψύξη Τεχνικά χαρακτηριστικά σύμφωνα με EN Μέγιστη απόδοση στο 60% κύκλου εργασίας Διάμετρος σύρματος Μήκος της τσιμπίδας 520 A CO A μείγμα γκαζιού M21 0,8-1,6 mm M 501 MOST υγρό 3,0 m - κομπλέ ,0 m - κομπλέ ,0 m - κομπλέ Lp. Περιγραφή 3,0 m 4,0 m 5,0 m 7 Σωλήνα για σπιράλ Σωλήνα αερίου μαύρη (mb) 9 Καλώδιο μπλέ 5x1, (mb) 10 Καλώδιο ρεύματος-νερού Εξωτερική σωλήνα κομπλέ Εξωτερική σωλήνα [τρέχον μέτρο] [mb] Εξοπλισμός MIG/MAG

13 M401+ MOST M501+ MOST M401+ M501+ Lp. Περιγραφή 1. Φλογοκρύπτης αερίου ίσιος 20x A 2. Φλογοκρύπτης αερίου κωνικός 16x76* Φλογοκρύπτης αερίου κυλινδρικός 14x Φλογοκρύπτης αερίου πονταρίσματος B Μπεκ (πίνακας σελ. 16) 1 Βάση Μπεκ M401/501 κεραμικό λευκό* Βάση Μπεκ M401/501 λευκό Διανομέας αερίου M401/501 M6x Διανομέας αερίου M401/501 M6x Διανομέας αερίου M401/501 M8x25* Διανομέας αερίου M401/501 M8x Λαιμός τσιμπίδας M Λαιμός τσιμπίδας M Most+ Σκανδάλη M15/501 58/ Most+ Χειρολαβή με σπαστό σύνδεσμο M15/ Σφικτήρας GER 8, Σφικτήρας GER 10, Most+ Ελατήριο βύσματος M401/501 58/ Most+ Σφικτήρας κομπλέ M401/501 58/ Βύσμα καλωδίου fi Καλώδιο με βύσμα κομπλέ M401/501 58/ Most+ Σώμα βύσματος M401/501 58/ Most+ Παξιμάδι βύσματος M15/501 58/ Most+ Βύσμα αυτοτελές Παξιμάδι εσωτερικής επένδυσης C Ντίζες για τσιμπίδες (πίνακας σελ. 16) *) τυποποιημένη έκδοση Lp. Περιγραφή 8 Σωλήνα για την εσωτερική επένδυση Τύπος Ψύξη Τεχνικά χαρακτηριστικά σύμφωνα με EN Μέγιστη απόδοση στο 60% κύκλου εργασίας Διάμετρος σύρματος Μήκος της τσιμπίδας Τύπος Ψύξη Τεχνικά χαρακτηριστικά σύμφωνα με EN Μέγιστη απόδοση στο 60% κύκλου εργασίας Διάμετρος σύρματος 400 A CO A μείγμα γκαζιού M21 0,8-1,6 mm 520 A CO A μείγμα γκαζιού M21 0,8-1,6 mm M401+ MOST υγρό 3,0 m ,0 m ,0 m M501+ MOST υγρό Μήκος της τσιμπίδας 3,0 m - κομπλέ ,0 m - κομπλέ ,0 m - κομπλέ m 4 m 5 m / / / Καλώδιο μπλέ 5x1, (mb) 10 Καλώδιο ρεύματος-νερού / / / Σωλήνα αερίου μαύρη (mb) 12 Εξωτερική σωλήνα κομπλέ 13 Σύνολο σωλήνων κομπλέ / / / / / / Εξοπλισμός MIG/MAG 15

14 Μπεκ για τις τσιμπίδες συγκόλλησης MIG/MAG Τύπος Μπεκ MOST M15, MB-15, (M6 στενό), M6x25 MOST M24/M25/M36, MB-24, MB-25, MB-36, MB-240D (M6 παχύ), M6x28 Πίνακας Μπεκ MOST M401/M501, MB-401D, MB-501D GRIP ALW M8x30 MB 15 (M6 στενή) M6x25 (αριθμός Abicor Binzel) MB 24, MB 25, MB 36 MB-240D (M6 παχύ) M6x28 (αριθμός Abicor Binzel) MB 401 D MB 501 D GRIP ALW M8x30 (αριθμός Abicor Binzel) 0,6 mm ,8 mm ,0 mm ,2 mm ,4 mm ,6 mm ,6 mm CuCrZr ,8 mm CuCrZr ,0 mm CuCrZr ,2 mm CuCrZr ,4 mm CuCrZr ,6 mm CuCrZr ,8 mm al ,0 mm al ,2 mm al ,6 mm al ,8 mm al. CuCrZr ,0 mm al. CuCrZr ,2 mm al. CuCrZr ,6 mm al. CuCrZr Πίνακας ντιζών για τσιμπίδες MIG/MAG ντίζες σπιράλ για σύρματα χάλυβα Πίνακας ντιζών για τσιμπίδες MIG/MAG - ντίζες σπιράλ για σύρματα αλουμινίου MOST M15/M24/M25/M36, MB-15AK, MB-24KD, MB-25AK, MB-36KD, GRIP ALW MOST M401/M501, MB-240D, MB-401D, MB-501D διάμετρος 3,0 m 4,0 m 5,0 m 3,0 m 4,0 m 5,0 m 0,8 mm * * * * * * 1,0 mm ** ** ** ** ** ** 1,2 mm ** ** ** ** ** ** 1,6 mm *** *** *** *** *** *** 1,0-1,2 mm άνθρακο-τεφλόνορείχαλκος MOST M15/M24/M25/M36, MB-15AK, MB-24KD, MB-25AK, MB-36KD, GRIP ALW MOST M401/M501, MB-240D, MB-401D, MB-501D ΧΩΡΙΣ ΤΟ ΠΕΡΙΒΛΗΜΑ διάμετρος 3,0 m 4,0 m 5,0 m 3,0 m 4,0 m 5,0 m 0,8 mm * * * ,0 mm ** ** ** ,2 mm ** ** ** ,6 mm *** *** *** *) χρώμα αναγνώρισης μπλέ **) χρώμα αναγνώρισης κόκκινο ***) χρώμα αναγνώρισης κίτρινο *) χρώμα αναγνώρισης μπλέ **) χρώμα αναγνώρισης κόκκινο ***) χρώμα αναγνώρισης κίτρινο Εξοπλισμός MIG/MAG

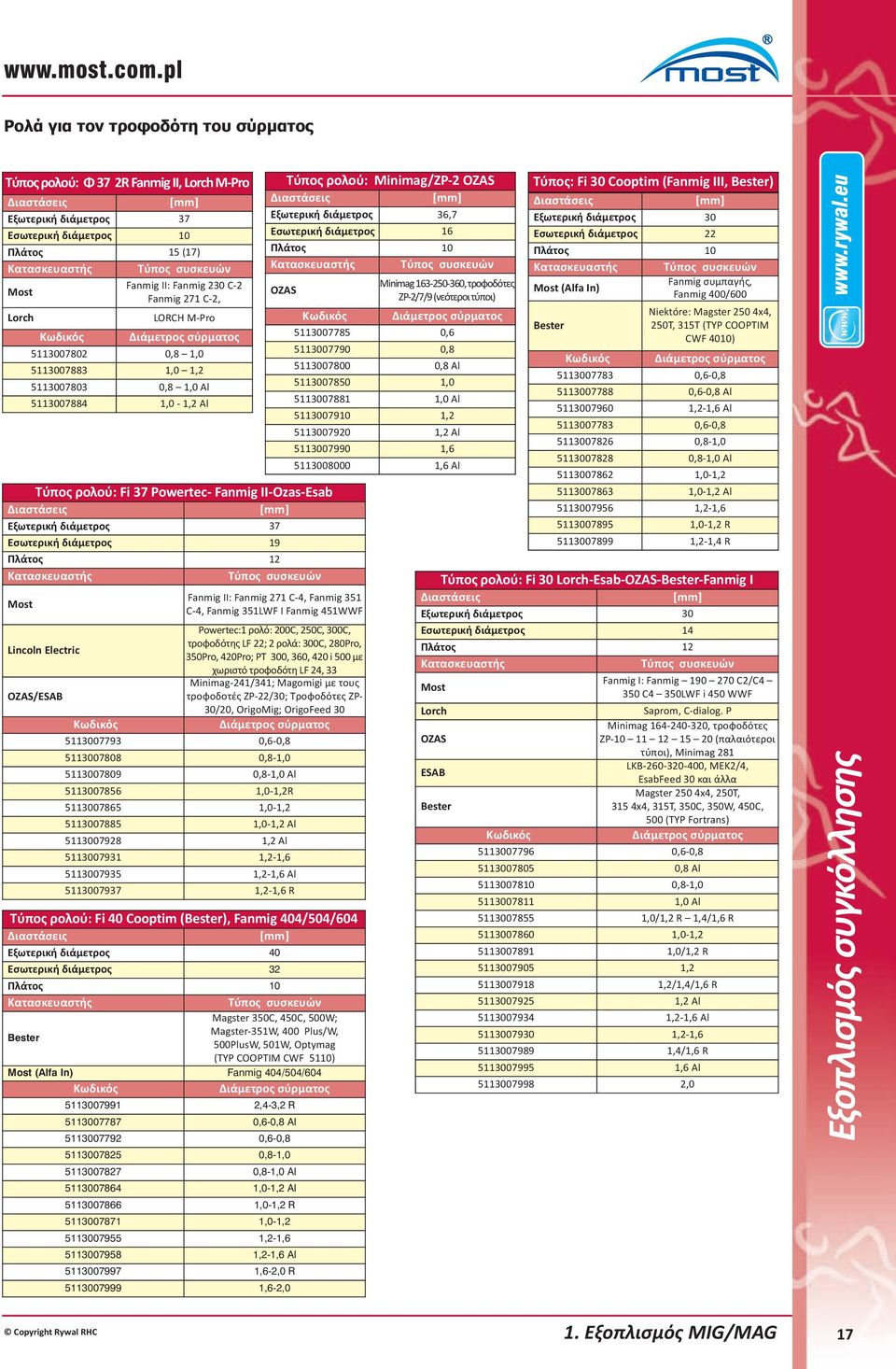

15 Ρολά για τον τροφοδότη του σύρματος Τύπος ρολού: Φ 37 2R Fanmig II, Lorch M-Pro Διαστάσεις [mm] Εξωτερική διάμετρος 37 Εσωτερική διάμετρος 10 Πλάτος 15 (17) Κατασκευαστής Τύπος συσκευών Most Fanmig II: Fanmig 230 C-2 Fanmig 271 C-2, Lorch Τύπος ρολού: Minimag/ZP-2 OZAS Διαστάσεις [mm] Εξωτερική διάμετρος 36,7 Εσωτερική διάμετρος 16 Πλάτος 10 Κατασκευαστής Τύπος συσκευών OZAS Τύπος ρολού: Fi 37 Powertec- Fanmig II-Ozas-Esab Διαστάσεις [mm] Εξωτερική διάμετρος 37 Εσωτερική διάμετρος 19 Πλάτος 12 Κατασκευαστής Τύπος συσκευών Most LORCH M-Pro Διάμετρος σύρματος ,8 1, ,0 1, ,8 1,0 Al ,0-1,2 Al Fanmig II: Fanmig 271 C-4, Fanmig 351 C-4, Fanmig 351LWF I Fanmig 451WWF Powertec:1 ρολό: 200C, 250C, 300C, τροφοδότης LF 22; 2 ρολά: 300C, 280Pro, Lincoln Electric 350Pro, 420Pro; PT 300, 360, 420 i 500 με χωριστό τροφοδότη LF 24, 33 Minimag-241/341; Magomigi με τους OZAS/ESAB τροφοδοτές ZP-22/30; Τροφοδότες ZP- 30/20, OrigoMig; OrigoFeed 30 Διάμετρος σύρματος ,6-0, ,8-1, ,8-1,0 Al ,0-1,2R ,0-1, ,0-1,2 Al ,2 Al ,2-1, ,2-1,6 Al ,2-1,6 R Τύπος ρολού: Fi 40 Cooptim (Bester), Fanmig 404/504/604 Διαστάσεις [mm] Εξωτερική διάμετρος 40 Εσωτερική διάμετρος 32 Πλάτος 10 Κατασκευαστής Τύπος συσκευών Magster 350C, 450C, 500W; Bester Magster-351W, 400 Plus/W, 500PlusW, 501W, Optymag (TYP COOPTIM CWF 5110) Most (Alfa In) Fanmig 404/504/604 Διάμετρος σύρματος ,4-3,2 R ,6-0,8 Al ,6-0, ,8-1, ,8-1,0 Al ,0-1,2 Al ,0-1,2 R ,0-1, ,2-1, ,2-1,6 Al ,6-2,0 R ,6-2,0 Minimag , τροφοδότες ZP-2/7/9 (νεότεροι τύποι) Διάμετρος σύρματος , , ,8 Al , ,0 Al , ,2 Al , ,6 Al Τύπος ρολού: Fi 30 Lorch-Esab-OZAS-Bester-Fanmig I Διαστάσεις [mm] Εξωτερική διάμετρος 30 Εσωτερική διάμετρος 14 Πλάτος 12 Κατασκευαστής Τύπος συσκευών Most Fanmig I: Fanmig C2/C4 350 C4 350LWF i 450 WWF Lorch OZAS ESAB Bester Τύπος: Fi 30 Cooptim (Fanmig III, Bester) Διαστάσεις [mm] Εξωτερική διάμετρος 30 Εσωτερική διάμετρος 22 Πλάτος 10 Κατασκευαστής Τύπος συσκευών Most (Alfa In) Fanmig συμπαγής, Fanmig 400/600 Bester Saprom, C-dialog. P Minimag , τροφοδότες ZP (παλαιότεροι τύποι), Minimag 281 LKB , MEK2/4, EsabFeed 30 και άλλα Magster 250 4x4, 250T, 315 4x4, 315T, 350C, 350W, 450C, 500 (TYP Fortrans) Διάμετρος σύρματος ,6-0, ,8 Al ,8-1, ,0 Al ,0/1,2 R 1,4/1,6 R ,0-1, ,0/1,2 R , ,2/1,4/1,6 R ,2 Al ,2-1,6 Al ,2-1, ,4/1,6 R ,6 Al ,0 Niektóre: Magster 250 4x4, 250T, 315T (TYP COOPTIM CWF 4010) Διάμετρος σύρματος ,6-0, ,6-0,8 Al ,2-1,6 Al ,6-0, ,8-1, ,8-1,0 Al ,0-1, ,0-1,2 Al ,2-1, ,0-1,2 R ,2-1,4 R 1. Εξοπλισμός MIG/MAG 17

16 2. ΣΥΣΚΕΥΕΣ ΚΑΙ ΤΣΙΜΠΙΔΕΣ ΣΥΓΚΟΛΛΗΣΗΣ TIG 2.1. Συσκευές TIG Οι συσκευές inverter MOST της σειράς Pontig PONTIG 1880 HF PONTIG 2220 HF PRO Οι συσκευές PONTIG 1880 HF και PONTIG 2220 HF PRO χρησιμοποιούνται για την συγκόλληση με τη μέθοδο TIG στην κάλυψη του αργκόν με συνεχές ρεύμα (χάλυβας και ανοξείδωτος χάλυβας) ή ηλεκτρόδιο με επένδυση MMA. Ανάφλεξη του τόξου μπορεί να γίνει με τον ιονιστή HF ή τρίβοντας την άκρη του βολφράμιου ηλεκτροδίου πάνω στο υλικό. Μεγάλο πλεονέκτημα είναι ο εύχρηστος σύγχρονος πίνακας με την οθόνη ρεύματος συγκόλλησης. Ο πίνακας ελέγχου είναι σχεδιασμένος έτσι ώστε η ρύθμιση των παραμέτρων να είναι γρήγορη και διαισθητική με τον ένα στροφέα. Δεν χρειάζεται να θυμόμαστε την ακολουθία των ρυθμίσεων για την συγκεκριμένη λειτουργία, το οποίο σε μεγάλο βαθμό διευκολύνει την λειτουργία του μηχανήματος. Ο επιλογέας χρησιμοποιείται για να ρυθμιστούν οι αξίες της λειτουργίας (π.χ. το ρεύμα συγκόλλησης ή χρόνος πτώσης του ρεύματος), ή μετά την πίεση του, για την αλλαγή μεταξύ των λειτουργιών ή των τρόπων εργασίας. Η οθόνη στον πίνακα μπορεί να δείχνει το ρεύμα συγκόλλησης, τις τιμές των λειτουργιών ή τους κωδικούς βλαβών σε περίπτωση που η εργασία της συσκευής διαταραχθεί. Ο πίνακας ελέγχου με την ψηφιακή οθόνη επιτρέπει να επιλεγούν οι εξής τρόποι λειτουργίας: PONTIG 1880 HF συγκόλληση με ηλεκτρόδιο επένδυσης MMA συγκόλληση TIG με συνεχές ρεύμα 2-κινητήριος διαδρομή στην τσιμπίδα TIG 4-κινητήριος διαδρομή στην τσιμπίδα TIG ανάφλεξη του τόξου με ιονιστή HF (TIG) ή με τρίψιμο της άκρης του ηλεκτρόδιου βολφραμίου PONTIG 2220 HF PRO συγκόλληση με ηλεκτρόδιο επένδυσης MMA συγκόλληση TIG με συνεχές ρεύμα συγκόλληση TIG με εναλλασσόμενο ρεύμα συγκόλληση TIG με σφυγμούς υψηλής συχνότητας ( Hz) συγκόλληση TIG σε 2 χρόνους συγκόλληση TIG σε 4 χρόνους ανάφλεξη του τόξου με τον ιονιστή HF (TIG) ή με το τρίψιμο της άκρης του ηλεκτρόδιου βολφραμίου Τεχνικές Προδιαγραφές PONTIG 1880 HF PONTIG 2220 HF PRO Κύρια τάση (50/60 Hz) 1 x 230 V +20%/-15% 1 x 230 V +20%/-15% Εύρος του ρεύματος συγκόλλησης A A Μέγιστη κατανάλωση ρεύματος TIG / MMA 5,4 / 6,7 kva 6,1 / 7,2 kva Ρεύμα συγκόλλησης TIG / MMA: - στον κύκλο εργασίας 45% - στον κύκλο εργασίας 60% - στον κύκλο εργασίας 100% 160 / 160 A 140 / 130 A 120 / 100 A 200 / 200 A 150 / 140 A Τάση ανοικτού κυκλώματος 80 V 58 V Κατηγορία προστασίας IP23C IP23 Κατηγορία μόνωσης H H Διαστάσεις (μήκος x πλάτος x ύψος) 320x135x285 mm 430x175x325 mm Βάρος 4,9 kg 7,4 kg Εξοπλισμός ανορθωτής PONTE 1880HF, τσιμπίδα TIG 17/4 m, ηλεκτρόδιο βολφραμίου 1,6, καλώδιο γείωσης 3m, σωληνάκι αερίου με σύνδεση, βαλίτσα ανορθωτής PONTE 2220HF PRO, τσιμπίδα TIG 26/4 m, ηλεκτρόδιο βολφραμίου 2,4, καλώδιο γείωσης 3m, σωληνάκι αερίου με σύνδεση, βαλίτσα PONTIG 1880 HF MOST panel PONTIG 1880 HF MOST PONTIG 2220 HF PRO MOST panel PONTIG 2220 HF PRO MOST Το σύγχρονο και εργονομικό περίβλημα είναι κατασκευασμένο από υλικά υψηλής ποιότητας. Την αντοχή του αυξάνει περαιτέρω η πατενταρισμένη λύση από τον κατασκευαστή που ονομάζεται DDR (Dual Density Reinforcement διπλή ενίσχυση πυκνότητας). Τα λαστιχένια κάλυπτρα εκτελούν τρεις βασικές λειτουργίες: στην χειρολαβή: ως αντιολισθητική στρώση στις πλευρές της βάσης: για να αυξηθεί η πρόσφυση στο έδαφος και για να αποροφηθούν οι κραδασμοί σε περίπτωση πτώσης στο εσωτερικό της συσκευής: για την προστασία των ηλεκτρονικών κυκλωμάτων. Οι συσκευές μεταφέρονται αυτόματα σε κατάσταση αναμονής (STAND BY) εάν σε διάστημα 15 λεπτών, δεν πραγματοποιηθεί συγκόλληση. Αυτό προσφέρει εξοικονόμηση ηλεκτρικής ενέργειας αλλά επηρεάζει επίσης σημαντικά τη βιωσιμότητα ορισμένων ηλεκτρονικών εξαρτημάτων και μειώνει τον κίνδυνο της τυχαίας έναρξης του τόξου. Το ενσωματωμένο έξυπνο σύστημα εξαερισμού, το οποίο λειτουργεί κατά τη συγκόλληση ή και όταν εντοπίζεται υπέρβαση της ορισμένης εσωτερικής θερμοκρασίας, μειώνει την συσσώρευση σκόνης μέσα στην συσκευή και αυξάνει την βιωσιμότητα του ανορθωτή. Οι συσκευές είναι εξοπλισμένες με ένα σύστημα αυτοδιάγνωσης, το οποίο παρουσιάζει στην οθόνη, τους κωδικούς σφάλματος σε περίπτωση βλάβης της συσκευής. Στην συγκόλληση με ηλεκτρόδιο είναι διαθέσιμες οι λειτουργίες HOT START και σύστημα αντικολλήματος (ANTI-STICK). Η συγκόλληση TIG DC με το εναλλασσόμενο ρεύμα (PONTIG 2220 HF PRO) επιτρέπει την συγκόλληση των λεπτότερων λαμαρινών χωρίς παραμόρφωση και έντονους αποχρωματισμούς χάρη στην λιγότερη εισαγωγή της θερμότητας μέσα στην ραφή. Εργαζόμενη με εναλλασσόμενο ρεύμα TIG υψηλής συχνότητας μπορεί να ρυθμιστεί σε διάστημα από 10 μέχρι 500 Hz. Η συσκευή διατίθεται σε πλαστική βαλίτσα με χειρολαβή TIG και καλώδιο γείωσης Συσκευές και τσιμπίδες συγκόλλησης TIG

17 Τσιμπίδες TIG Εξαρτήματα για τσιμπίδες TIG ABICOR BINZEL ABICOR BINZEL (stare) Άλλες τσιμπίδες TIG (αναλώσιμα εξαρτήματα) TRAFISTEL LE WELDCRAFT ESAB LORCH MOST ABITIG 9 SRT-9 / SR-9 TIG-9 LT-9 CK-9 ABITIG 17 SRT-17 / SR-17 TIG-17 LT-17 CK-17 ABITIG 20 SRT-20 / SR-20 TIG-20 LT-20W CK-20 ABITIG 26 SRT-26 / SR-26 TIG-26 LT-26 CK-26 ABITIG 18 SRT-18 / SR-18 TIG-18 LT-18W CK-18 BTD123 HW-20ARV BTF-140 TXH 120 BTD153 HW-17 BTF150 TXH 150 BTD253W HW-20 BTF250W TXH 250W BTD203 HW-26 BTF200 TXH 200 BTD403W HW-18 (BTF400W) TXH 400W WLT-9, LTG 900 WLT-17, LTG 1700 WWT-20, LTW 3000 WLT-26, LTG 2600 WWT-18, LTW MOST 17V+ MOST 20W+ MOST 26+ MOST 18W+ Βύσματα Βύσματα Όνομα Παρατηρήσεις Αερίου Ελέγχου Όνομα και σύμβολο Χρώμα διάγνωσης Εργασία Παρατηρήσεις XX17 Torowana 2% WT20 κόκκινο DC Ελαφρώς ραδιενεργό XX17 από καθαρό βολφράμιο WP πράσινο AC XX17 Λανθάνιο WL10 μαύρο AC/DC XX17 Δημήτριο WC20 γκρι AC/DC XX17 Λανθάνιο WL15 χρυσό AC/DC XX17 Βύσμα για σωλήνα Φ 6 Faltig + GER 9, Παξιμάδι 1/4 κάτω από το νίπελ 299TG2 Esab, Aspa + GER 9, Νίπελ κάτω από το παξιμ. 299TG Βύσμα 2,7 για σωλήνα LE, Lorch + GER8, Βύσμα SzR16P2NG5 Faltig Βύσμα SzR20P4NG4 Faltig Βύσμα Amphenol 2-κοχλίες ESAB ( ) Βύσμα 3 κοχλίες Tuchel Faltig 161, 200, 250, Βύσμα 5 κοχλίες Tuchel LE, Lorch Υγρού Βύσμα για σωλήνα Ø6 mm GER 9, Σφικτήρες GER 9, GER 8, Ηλεκτρόδια(ακίδες) βολφραμίου για την συγκόλληση με την μέθοδο TIG Με την προσθήκη σπάνιων γαιών Multi-Strike τυρκουάζ AC/DC Οι καλύτερες ιδιότητες συγκόλλησης του χάλυβα και του αλουμινίου, μήκος, 175 mm; διάμ. 1,0; 1,6; 2,4; 3,2; 4,0 mm XX - νοείται η διάμετρος του ηλεκτροδίου, πχ. Φ 1,6 mm = 16; 2,4 mm = 24; κ.λ.π. Τα παραπάνω ηλεκτρόδια είναι διαθέσιμα σε μήκη 175 mm. Διάμετροι (mm): 1,0; 1,6; 2,0; 2,4; 3,0; 3,2; 4,0. AC εναλλασσόμενο ρεύμα / συγκόλληση αλουμινίου DC συνεχές ρεύμα / συγκόλληση άνθρακο-χάλυβα και ανοξείδωτου χάλυβα 2. Συσκευές και τσιμπίδες συγκόλλησης TIG 19

18 17V MOST Χειρολαβή της τσιμπίδας MOST 17V Τυποποιημένη έκδοση Έκδοση με φακό αερίου G 1/4 TSB Συσκευές και τσιμπίδες συγκόλλησης TIG

19 17V MOST L.p. Όνομα Εναλλακτική ονομασία 1 Καυστήρας SR-17V MOST P Τύπος Ψύξη 17V MOST GAZ 2 Βαλβίδα SR-17V Χειρολαβή SR-17V+ MOST P Μονωτής SR-17/18/ CG 5 Καπέλλο τσιμπίδας μακρύ SR-17/18/ Y02 6 Καπέλλο τσιμπίδας κοντό SR-17/18/ Y04 7 Σφικτήρας 1,0 SR-17/18/ N22 Σφικτήρας 1,6 SR-17/18/ N23 Σφικτήρας 2,0 SR-17/18/ Σφικτήρας 2,4 SR-17/18/ N24 8 Κορμός TIG 1,0 SR-17/18/ N30 Κορμός TIG 1,6 SR-17/18/ N31 Κορμός TIG 2,0 SR-17/18/ Κορμός TIG 2,4 SR-17/18/ N32 9 Κεραμικό άκρο 6,5x47 # N50 Τεχνικά χαρακτηριστικά σύμφωνα με EN Μέγιστη απόδοση στο 60% κύκλου εργασίας Διάμετρος ηλεκτροδίων βολφραμίου Ροή αερίου Βάρος 125 A AC 140 A DC 0,5-2,4 mm 5-12 l/min 0,75 kg V - λαβή με την βαλβίδα αερίου, χωρίς το κουμπί DC συνεχές ρεύμα AC εναλλασσόμενο ρεύμα Μήκος της τσιμπίδας 4,0 m / ,0 m / Κεραμικό άκρο 8,0x47 # N49 Κεραμικό άκρο 9,5x47 # N48 Κεραμικό άκρο 11,0x47 # N47 Κεραμικό άκρο 12,5x47 # N46 10 Κεραμικό άκρο μακρύ 8,0x76# N49L Βύσματα σελ. 19 Κεραμικό άκρο μακρύ 9,5x76 # N48L Κεραμικό άκρο μακρύ 11,0x76 # N47L 11 Σετ καλωδίου SR-17+ MOST 4m P10MI Σετ καλωδίου SR-17+ MOST 8m P10MI80 12 Μονωτής N01 13 Κορμός με φακό αερίου 1,0 SR-17/18/ V24 Κορμός με φακό αερίου 1,6 SR-17/18/ V25 Κορμός με φακό αερίου 2,4 SR-17/18/ V26 14 Κεραμικό ακρο φακού αερίου 6,5x42 lam # N18 Κεραμικό άκρο φακού αερίου 8,0x42 lam # N17 Κεραμικό άκρο φακού αερίου 9,5x42 lam # N16 Κεραμικό άκρο φακού αερίου 11,0x42 lam # N15 Κεραμικό άκρο φακού αερίου 12,5x42 lam # N14 15 Περίβλημα καλωδίου 35x1,5 / m Βύσμα SR-17V+MOST P Βύσμα SR-17V+MOST P Ρακόρ 1/ P Νίπελ Φ 5 κάτω από το παξιμάδι P Ειδικές εκδόσεις της τσιμπίδας και μη τυποποιημένων ανταλλακτικών κατόπιν παραγγελίας 2. Συσκευές και τσιμπίδες συγκόλλησης TIG 21

20 26+ MOST 26F+ MOST (έκδοση με ελαστικό καυστήρα) G1/4 TSB φλέβες MOST 26F+ 5/8-18G Χειρολαβή TIG Κουμπί STD MOST 26+ Τυποποιημένη έκδοση Έκδοση με φακό αερίου Έκδοση με μεγάλο φακό αερίου Συσκευές και τσιμπίδες συγκόλλησης TIG

21 26+ / 26F+ MOST L.p. Όνομα Εναλλακτική ονομασία 1 Καυστήρας SR-26+ MOST P Καυστήρας SR-26F+ MOST Σκανδάλη TIG+ -πλάκα ανόδου MOST P Χειρολαβή SR-18/20/26 MOST P Μονωτής SR-17/18/ CG 5 Καπέλο τσιμπίδας μακρύ SR-17/18/ Y02 6 Καπέλο τσιμπίδας κοντό SR-17/18/ Y04 7 Σφικτήρας 1,0 SR-17/18/ N22 Σφικτήρας 1,6 SR-17/18/ N23 Σφικτήρας 2,0 SR-17/18/ Σφικτήρας 2,4 SR-17/18/ N24 Σφικτήρας 3,2 SR-17/18/ N25 Σφικτήρας 4,0 SR-17/18/ N Σφικτήρας 2,4 Jumbo Σφικτήρας 3,2 Jumbo Κορμός 1,0 SR-17/18/ N30 Κορμός 1,6 SR-17/18/ N31 Κορμός 2,0 SR-17/18/ Κορμός 2,4 SR-17/18/ N32 Κορμός 3,2 SR-17/18/ N28 Κορμός 4,0 SR-17/18/ Κεραμικό άκρο 6,5x47 # N50 Κεραμικό άκρο 8,0x47# N49 Κεραμικό άκρο 9,5x47 # N48 Κεραμικό άκρο 11,0x47 # N47 Κεραμικό άκρο 12,5x47 # N46 Κεραμικό άκρο 16,0x47# N45 Κεραμικό άκρο 19,5x47 # N44 10 Κεραμικό άκρο 8,0x76# N49L Κεραμικό άκρο 9,5x76 # N48L Κεραμικό άκρο 11,0x76 # N47L 11 Σετ καλωδίου SR-26+ MOST 4 m P358I Σετ καλωδίου SR-26+ MOST 8 m P358I Σετ καλωδίου SR-26+ MOST 12 m P358I1C 12 Μονωτής N Μονωτής Jumbo N63 13 Κορμός φακού αερίου 1,0 SR-17/18/ V24 Κορμός φακού αερίου 1,6 SR-17/18/ V25 Κορμός φακού αερίου 2,4 SR-17/18/ V26 Κορμός φακού αερίου 3,2 SR-17/18/ V27 Κορμός φακού αερίου 4,0 SR-17/18/ V Κορμός φακού αερίου 2,4 SR-17/18/27 Jumbo V64 Κορμός φακού αερίου 3,2 SR-17/18/27 Jumbo Κεραμικό άκρο 6,5x42 lam # N18 Κεραμικό άκρο 8,0x42 lam. # N17 Κεραμικό άκρο 9,5x42 lam. # N16 Κεραμικό άκρο 11,0x42 lam. # N15 Κεραμικό άκρο 12,5x42 lam. # N14 Κεραμικό άκρο 19,5x42 lam. # N Κεραμικό άκρο. 9,5x48 Jumbo # N75 Κεραμικό άκρο 12,5x48 Jumbo # N74 Κεραμικό άκρο 16x48 Jumbo # N88 Κεραμικό άκρο 19,5x48 Jumbo # N87 15 Περίβλημα καλωδίου 35x1,5 / m MOST Ομάδα βύσματος SR-26 MOST P Σπαστός σύνδεσμος TIG P Καλώδιο ελέγχου / m Ρακόρ 1/ P Ρακόρ Φ P Τύπος Ψύξη Τεχνικά χαρακτηριστικά σύμφωνα με EN Μέγιστη απόδοση στο 60% κύκλου εργασίας 26+ MOST 26F+ MOST (έκδοση με ελαστικό καυστήρα) GAZ 200 A AC 240 A DC Διάμετρος ηλεκτροδίων βολφραμίου 0,5-3,2 mm Ροή αερίου 5-12 l/min Βάρος 1,05 kg DC συνεχές ρεύμα AC εναλλασσόμενο ρεύμα Μήκος τσιμπίδας 26+ MOST 4,0 m ,0 m ,0 m F+ MOST 4,0 m ,0 m ,0 m Ειδικές εκδόσεις της τσιμπίδας και μη τυποποιημένων ανταλλακτικών κατόπιν παραγγελίας Βύσματα σελ Συσκευές και τσιμπίδες συγκόλλησης TIG 23

22 20W+ MOST ψύξη με υγρό G1/4 3 φλέβες TSB /4-28G Χειρολαβή TIG Σκανδάλη STD MOST 20W Συσκευές και τσιμπίδες συγκόλλησης TIG

23 20W+ MOST L.p. Όνομα Εναλλακτική ονομασία 1 Καυστήρας SR-20W MOST P Σκανδάλη TIG+ -πλάκα ανόδου MOST P Χειρολαβή SR-9/20/17 MOST P Μονωτής SR-9/ Καπέλο τσιμπίδας μακρύ SR-9/ V Καπέλο τσιμπίδας μεσαίο SR-9/ V35 6 Καπέλο τσιμπίδας κοντό SR-9/ V33 7 Σφικτήρας 1,0 SR-9/ N21 Σφικτήρας 1,6 SR-9/ N22 Σφικτήρας 2,0 SR-9/ Σφικτήρας 2,4 SR-9/ N23 Σφικτήρας 3,2 SR-9/ N24 8 Κορμός 1,0 SR-9/ N26 Κορμός 1,6 SR-9/ N27 Κορμός 2,0 SR-9/ Κορμός 2,4 SR-9/ N28 Κορμός 3,2 SR-9/ N29 9 Κεραμικό άκρο 6,5x30 # N08 Κεραμικό άκρο 8,0x30 # N09 Κεραμικό άκρο 9,5x30 # N10 Κεραμικό άκρο 11,0x30 # N11 Κεραμικό άκρο 12,5x30 # N12 Κεραμικό άκρο 16,0x30 # N13 10 Κεραμικό άκρο φακού αερίου 6,5x25,5 # N58 Κεραμικό άκρο φακού αερίου 8x25,5 # N59 Κεραμικό άκρο φακού αερίου 9,5x25,5 # N60 Κεραμικό άκρο φακού αερίου 11 x25,5 # N61 11 Κεραμικό άκρο 6,5x63 #4 μακρύ F75 Κεραμικό άκρο 8x63 #5 μακρύ F76 12 Κορμός φακού αερίου 1,0 SR-9/ V42 Κορμός φακού αερίου 1,6 SR-9/ V43 Κορμός φακού αερίου 2,4 SR-9/ V44 Κορμός φακού αερίου 3,2 SR-9/ V45 13 Κεραμικό άκρο 6,5x48 # F71 Κεραμικό άκρο 8x48 # F72 Κεραμικό άκρο 9,5x48 # F73 14 Σετ καλωδίου SR-20W+ MOST 4 m P10MI Σετ καλωδίου SR-20W+ MOST 8 m P10MI Σετ καλωδίου SR-20W+ MOST 12 m P10MI1C 15 Περίβλημα καλωδίου 35x1,5 / m Καλώδιο ελέγχου / m Σπαστός σύνδεσμος TIG P Ρακόρ 1/ P Ρακόρ Φ P Σωλήνα νερού μπλε / m Σωλήνα νερού κόκκινη / m Σωλήνα αερίου / m Βύσμα TIG 20/18W P Τύπος Ψύξη Τεχνικά χαρακτηριστικά σύμφωνα με EN Μέγιστη απόδοση στο 100% κύκλου εργασίας 20W+ MOST 200 A AC 220 A DC Διάμετρος ηλεκτροδίων βολφραμίου 0,5-3,2 mm Ροή αερίου 5-12 l/min Βάρος 0,95 kg DC συνεχές ρεύμα AC εναλλασσόμενο ρεύμα υγρό Μήκος τσιμπίδας 4,0 m ,0 m ,0 m Ειδικές εκδόσεις της τσιμπίδας και μη τυποποιημένων ανταλλακτικών κατόπιν παραγγελίας Βύσματα σελ Συσκευές και τσιμπίδες συγκόλλησης TIG 25

24 18W+ MOST ψύξη με υγρό 3 φλέβες TBS /8-24G LH Χειρολαβή TIG ΣκανδάληSTD MOST 18W+ Τυποποιημένη έκδοση Έκδοση με φακό αερίου Έκδοση με μεγάλο φακό αερίου Συσκευές και τσιμπίδες συγκόλλησης TIG

25 18W+ MOST L.p. Όνομα Εναλλακτική ονομασία 1 Καυστήρας SR-18W+ MOST P Σκανδάλη TIG+ -πλάκα ανόδου MOST P Χειρολαβή SR-18/20/26 MOST P Μονωτής SR-17/18/ CG 5 Καπέλο τσιμπίδας μακρύ SR-17/18/ Y02 6 Καπέλο τσιμπίδας κοντό SR-17/18/ Y04 7 Σφικτήρας 1,0 SR-17/18/ N22 Σφικτήρας 1,6 SR-17/18/ N23 Σφικτήρας ς 2,0 SR-17/18/ Σφικτήρας 2,4 SR-17/18/ N24 Σφικτήρας 3,2 SR-17/18/ N25 Σφικτήρας 4,0 SR-17/18/ N Σφικτήρας 2,4 Jumbo Σφικτήρας 3,2 Jumbo Κορμός TIG 1,0 SR-17/18/ N30 Κορμός TIG 1,6 SR-17/18/ N31 Κορμός TIG 2,0 SR-17/18/ Κορμός TIG 2,4 SR-17/18/ N32 Κορμός TIG 3,2 SR-17/18/ N28 Κορμός TIG 4,0 SR-17/18/ Κεραμικό άκρο 6,5x47 # N50 Κεραμικό άκρο 8,0x47 # N49 Κεραμικό άκρο 9,5x47 # N48 Κεραμικό άκρο 11,0x47 # N47 Κεραμικό άκρο 12,5x47 # N46 Κεραμικό άκρο 16,0x47 # N45 Κεραμικό άκρο 19,5x47 # N44 10 Κεραμικό άκρο 8,0x76 #5 μακρύ N49L Κεραμικό άκρο 9,5x76 #6 μακρύ N48L Κεραμικό άκρο 11,0x76 #7 μακρύ N47L 11 Σετ καλωδίου SR-18W+ MOST 4 m P10EI Σετ καλωδίου SR-18W+ MOST 8 m P10EI Σετ καλωδίου SR 18W+ MOST 12 m P10EI1C 12 Μονωτής N Μονωτής Jumbo /54N63 13 Κορμός φακού αερίου 1,0 SR-17/18/ V24 Κορμός φακού αερίου 1,6 SR-17/18/ V25 Κορμός φακού αερίου 2,4 SR-17/18/ V26 Κορμός φακού αερίου 3,2 SR-17/18/ V27 Κορμός φακού αερίου 4,0 SR-17/18/ V Κορμός φακού αερίου 2,4 SR-17/18/27 Jumbo V64 Κορμός φακού αερίου 3,2 SR-17/18/27 Jumbo Κεραμικό άκρο 6,5x42 lam # N18 Κεραμικό άκρο 8,0x42 lam # N17 Κεραμικό άκρο 9,5x42 lam # N16 Κεραμικό άκρο 11,0x42 lam # N15 Κεραμικό άκρο 12,5x42 lam # N14 Κεραμικό άκρο 19,5x42 lam # N Κεραμικό άκρο 9,5x48 Jumbo # N75 Κεραμικό άκρο 12,5x48 Jumbo # N74 Κεραμικό άκρο 16x48 Jumbo # N88 Κεραμικό άκρο 19,5x48 Jumbo # N87 15 Περίβλημα καλωδίου 35x1,5 / m Καλώδιο ελέγχου / m Σπαστός σύνδεσμος TIG P Ρακόρ 1/ P Ρακόρ Φ P Σωλήνα νερού μπλε / m Σωλήνα νερού κόκκινη / m Σωλήνα αερίου / m Βύσμα TIG 20/18W P Τύπος Ψύξη Τεχνικά χαρακτηριστικά σύμφωνα με EN Μέγιστη απόδοση στο 100% κύκλου εργασίας 18W+ MOST υγρό 240 A AC 320 A DC Διάμετρος ηλεκτροδίων βολφραμίου 0,5-4,0 mm Ροή αερίου 5-12 l/min Βάρος 1,06 kg DC συνεχές ρεύμα AC εναλλασσόμενο ρεύμα Μήκος τσιμπίδας 4,0 m ,0 m m Ειδικές εκδόσεις της τσιμπίδας και μη τυποποιημένων ανταλλακτικών κατόπιν παραγγελίας Βύσματα σελ Συσκευές και τσιμπίδες συγκόλλησης TIG 27

26 3. ΣΥΣΚΕΥΕΣ ΚΑΙ ΤΣΙΜΠΙΔΕΣ ΣΥΓΚΟΛΛΗΣΗΣ MMA 3.1. Συσκευές MMA Οι συσκευές inverter μάρκας MOST της σειράς PONTE PONTE 131 MOST PONTE 151 MOST Για τους απαιτητικούς συγκολλητές προσφέρουμε δύο συσκευές, που θα ικανοποιήσουν πλήρως ακόμη και τους επαγγελματίες. Οι Ponte 131 και 151 Most χρησιμοποιούνται για την συγκόλληση με ηλεκτρόδια επένδυσης ΜΜΑ και με την μέθοδο TIG με συνεχές ρεύμα DC (λάμψη με το τρίψιμο - Lift TIG). Οι συσκευές Ponte 131 και 151 χαρακτηρίζονται από υψηλή απόδοση εργασίας, που φθάνει στο 45% για το μέγιστο ρεύμα συγκόλλησης, που στην Ponte 131 είναι 130 A και στην Ponte 151 ανέρχεται στα 150 A. Και οι δύο συσκευές έχουν την λειτουργία Hot Start και αντικολλητικό σύστημα Anti Stick. Καλύπτονται από ειδικό πλαστικό περίβλημα, το οποίο παρέχει στις συσκευές κατηγορία προστασίας IP23. Αυτό επιτρέπει στις παραπάνω συσκευές να δουλεύουν όχι μόνο στο εργαστήριο, αλλά και σε εξωτερικούς χώρους, όπως π.χ. στην οικοδομή. Και οι δύο συσκευές είναι εξοπλισμένες με πρίζες για την σύνδεση των καλωδίων συγκόλλησης μεγέθους Τεχνικές Προδιαγραφές PONTE 131 PONTE 151 Κωδικοί: Ανορθωτής MMA PONTE 131 MOST Ανορθωτής MMA PONTE 151 MOST Καλώδιο γείωσης και ηλεκτροδίου MOST 3 m Τσιμπίδα TIG 17V MOST (βαλβίδα) βύσμα 25 μήκος 4 m Τσιμπίδα TIG 17V MOST (βαλβίδα) βύσμα 25 μήκος 8 m Ρυθμιστής αργόν MOST Κύρια τάση (50/60 Hz) 1x230 V ± 15% 1x230 V ± 15% Μέγιστη κατανάλωση ρεύματος 4,0 kva 4,7 kva Ρεύμα συγκόλλησης σε κύκλο εργασίας 130 A (45%) 110 A (60%) 80 A (100%) 150 A (45%) 130 A (60%) 100 A (100%) Εύρος ρεύματος συγκόλλησης A A Τάση ανοικτού κυκλώματος 88 V 88 V Κατηγορία προστασίας IP 23 IP 23 Διαστάσεις 270x130x240 mm 270x130x240 mm Βάρος 5,1 kg 5,3 kg Ανορθωτές inverter PONTE 3.2 MOST PONTE 4.0 MOST Η ολοκλήρωση της σειράς των ανορθωτών MMA μονοφασικών 230 V έρχεται με τις συσκευές Ponte 3.2 και Ponte 4.0 Τα ονόματα τους αποδίδουν και την δυνατότητα τους σε διαμέτρους ηλεκτροδίων: Ponte 3.2 μέχρι και τη διάμετρο 3,2 μμ Ponte 4.0 μέχρι και τη διάμετρο 4,0 μμ Οι συσκευές αυτές είναι πολύ ανταγωνιστικές με αντίστοιχες συσκευές ηλεκτροδίων που διατίθενται στο εμπόριο και στο διαδίκτυο. Ο εύχρηστος πίνακας ελέγχου περιλαμβάνει όλα όσα χρειάζονται για την συγκόλληση ηλεκτροδίων: στροφέα για τις ρυθμίσεις του ρεύματος, διακόπτη επιλογής τρόπου εργασίας του ηλεκτροδίου/lifttig και διοδικές λυχνίες εργασίας και υπερθέρμανσης. Πρίζες σύνδεσης καλωδίων συγκόλλησης: PONTE 3.2 μέγεθος 10-25, PONTE 4.0 μέγεθος Οι συσκευές είναι εξοπλισμένες με λειτουργία VRD η οποία μειώνει την τάση ανοικτού κυκλώματος έως 9 V (στην ανάφλεξη του τόξου 67 V). Τεχνικές Προδιαγραφές PONTE 3.2 PONTE 4.0 Κύρια τάση (50/60 Hz) 1x230 V ± 15% 1x230 V ± 15% Μέγιστη κατανάλωση ρεύματος 5,9 kva 7,1 kva Ρεύμα συγκόλλησης σε κύκλο εργασίας 140 A (30%) 77 A (100%) 160 A (30%) 88 A (100%) Εύρος ρεύματος συγκόλλησης A A Τάση ανοικτού κυκλώματος (VRD) 9 V 9 V Κατηγορία προστασίας IP 23 IP 23 Διαστάσεις 290x120x198 mm 313x120x198 mm Βάρος 4,7 kg 5,2 kg Κωδικοί: Ανορθωτής MMA Ponte 3.2 Most Ανορθωτής MMA Ponte 4.0 Most Καλώδιο γείωσης και ηλεκτροδίου 3 m (PONTE 4.0) Καλώδιο γείωσης και ηλεκτροδίου 3 m (PONTE 3.2) Τσιμπίδα TIG 26V Most m (PONTE 4.0) Τσιμπίδα TIG 17V Most 4 m Τσιμπίδα TIG 17V Most 8 m Βαλίτσα για τον εξοπλισμό MOST Ρυθμιστής του αργόν MOST Συσκευές και τσιμπίδες συγκόλλησης MMA
