Midas μπάρμπεκιου αερίου Εγχειρίδιο συναρμολόγησης και λειτουργίας

Transcript

1 Midas μπάρμπεκιου αερίου Εγχειρίδιο συναρμολόγησης και λειτουργίας ΠΡΟΣΟΧΗ! Όταν η ψησταριά είναι σε χρήση, μην την αφήνετε ποτέ χωρίς επίβλεψη. Μαγειρεύετε πάντα με πολύ προσοχή. Να είστε προετοιμασμένοι σε περίπτωση ατυχημάτων ή πυρκαγιάς. Να ξέρετε πού βρίσκονται κιτ πρώτων βοηθειών, πυροσβεστήρας, και να ξέρετε πώς να τα χρησιμοποιήσετε. Να καθαρίζετε την ψησταριά συχνά προσέχοντας να μην μεγαλώσετε ή βουλώσετε τις οπές του καυστήρα ή των βαλβίδων. Καθαρίζετε συστηματικά την ψησταριά. Η συσσώρευση λίπους σε συνδυασμό με ψήσιμο χωρίς επίβλεψη-κλειστό καπάκι μπορεί να προκαλέσει εσωτερικές αναφλέξεις ή φωτιά. 1

2 Παρακαλούμε διαβάστε πριν τη χρήση! Η μη προσοχή στις οδηγίες μπορεί να επηρεάσει ή να καταστρέψει τη συσκευή ή άλλα αντικείμενα και να οδηγήσει σε προσωπικό τραυματισμό. Γι αυτό σας συμβουλεύουμε να διαβάσετε το σχετικό κεφάλαιο αυτών των οδηγιών πριν τη συναρμολόγηση και πριν από κάθε χρήση. Ακολουθείστε τα βήματα με τη σειρά που ορίζονται και παρακαλούμε να προσέξετε τις προειδοποιήσεις ασφαλείας. Οι οδηγίες αποτελούν μέρος του προϊόντος. Γι αυτό θα πρέπει πάντοτε να αποθηκεύονται μαζί με το προϊόν και να μεταβιβάζονται σε κάθε διαδοχικό χρήστη. 2

3 Πίνακας περιεχομένων Τεχνικές προδιαγραφές / σελ.4 Οδηγίες ασφαλείας / σελ.5 Καθορισμός των όρων χρήσης / σελ.5 Κίνδυνος Θερμές επιφάνειες και μέρη / σελ.5 Κίνδυνος Εξαιρετικά εύφλεκτο αέριο / σελ.6 Κίνδυνος Το αέριο απωθεί το οξυγόνο / σελ.7 Περιεχόμενα συσκευασίας / σελ.8 Πακέτο βιδών στερέωσης / σελ.8 Αναπτυγμένη όψη / σελ.9 Κουμπιά ελέγχου / σελ.10 Λειτουργία / σελ.10 Χρήση / σελ.11 Εγγύηση και αποποίηση ευθυνών / σελ.11 Συναρμολόγηση / σελ.12 Διαδικασία συναρμολόγησης / σελ.14 Σύνδεση και αποσύνδεση της φιάλης αερίου / σελ.21 Σύνδεση της φιάλης αερίου / σελ.21 Λειτουργία / σελ.23 Εκκίνηση του μπάρμπεκιου / σελ.23 Απενεργοποίηση του μπάρμπεκιου / σελ.24 Καθαρισμός / σελ.24 Μπάρμπεκιου / σελ.24 Σύστημα αερίου / σελ.25 Συντήρηση / σελ.25 Περιβαλλοντικές πληροφορίες και έκθεση απορριμμάτων / σελ.26 Επίλυση προβλημάτων / σελ.26 3

4 Τεχνικές προδιαγραφές Έγκριση IMQ Test number -0051, pin/no. 51CP4447 Μπάρμπεκιου Κατηγορία συσκευής 13+ σύμφωνα με το DIN EN 498 Συνολικό βάρος Περίπου 20.5 kg Διαστάσεις (L x H x W) Περίπου 1325 x 1125 x 610 mm Περιοχή ψησίματος (L x W) Περίπου 610 x 360 mm Σύστημα αερίου Θερμική απόδοση Ρυθμός ροής μάζας Τύπος αερίου Φιάλη αερίου Πίεση αερίου Σωλήνας αερίου Ανάφλεξη Ρύθμιση φλόγας Διάμετρος του ακροφυσίου 8.12 kw G30:590 g/h G31:580 g/h Υγραέριο (προπάνιο) Στάνταρ φιάλη 5 kg ή 13 kg 28-30/37 mbar Σωλήνας (max. 1.5 m) Σύμφωνα με DIN Πιεζοηλεκτρική ανάφλεξη Ανεξάρτητα ρυθμιζόμενη 0-max 0.84 mm Επιτρεπτό μέγεθος φιάλης 4

5 Οδηγίες ασφαλείας Καθορισμός των όρων χρήσης Τα παρακάτω εικονογράμματα και οι λέξεις σήμανσης χρησιμοποιούνται σε αυτές τις οδηγίες για να επισημάνουν κινδύνους και σημαντικές πληροφορίες: Οδηγίες ασφαλείας Εικονόγραμμα και λέξη σήμανσης Danger - Κίνδυνος Caution - Προσοχή Αναφέρεται σε έναν πιθανό κίνδυνο που μπορεί να οδηγήσει σε σοβαρό τραυματισμό προσώπων ή καταστροφή ιδιοκτησίας αν τα υποδηλούμενα μέτρα δεν ακολουθηθούν. έναν πιθανό κίνδυνο που μπορεί να οδηγήσει σε καταστροφή ιδιοκτησίας αν τα καθορισμένα μέτρα δεν ακολουθηθούν. Οδηγίες εφαρμογής Εικονόγραμμα Αναφέρεται σε μια χρήσιμη λειτουργία ή συμβουλή. Κίνδυνος Θερμές επιφάνειες και μέρη Κατά τη διάρκεια της λειτουργίας μερικά σημεία του μπάρμπεκιου μπορεί να υπερθερμανθούν, ειδικά εκείνα που είναι κοντά στην εστία καύσης. Πιθανές συνέπειες: Σοβαρά εγκαύματα σε περίπτωση επαφής με μέρη κοντά στην εστία καύσης. Πυρκαγιά ή φλόγα αν εύφλεκτα υλικά ή ουσίες βρίσκονται κοντά στο μπάρμπεκιου. Μέτρα ασφαλείας πριν τη χρήση του μπάρμπεκιου: Κατά την εγκατάσταση του μπάρμπεκιου βεβαιωθείτε ότι: 5

6 Δεν υπάρχουν και δεν θα υπάρξουν εύφλεκτα υλικά σε κοντινή απόσταση. Ελάχιστη απόσταση από εύφλεκτα υλικά: 2 m πάνω και 1 m στο πλάι. Απόσταση από μη εύφλεκτα υλικά, π.χ. τοίχος: τουλάχιστον 0.25 m. Το μπάρμπεκιου είναι τοποθετημένο σε σταθερή μεγάλη λεία επιφάνεια. Δεν πρέπει να μετακινείται κατά τη διάρκεια ψησίματος. Μέτρα ασφαλείας κατά τη διάρκεια του ψησίματος: Φορέστε γάντια προστασίας για μπάρμπεκιου. Ποτέ μην αφήνετε το μπάρμπεκιου χωρίς επιτήρηση. Δώστε ιδιαίτερη έμφαση και βεβαιωθείτε ότι παιδιά και κατοικίδια βρίσκονται μακριά από το μπάρμπεκιου. Κίνδυνος Αέριο εξαιρετικά εύφλεκτο Το υγραέριο είναι εξαιρετικά εύφλεκτο και εκρηκτικό. Πιθανές επιπτώσεις: Σοβαρές σωματικές βλάβες και υλικές ζημιές αν γίνει ανάφλεξη του αερίου σε ένα περιβάλλον στο οποίο δεν ελέγχεται. Μέτρα ασφαλείας: Χρησιμοποιείτε το μπάρμπεκιου μόνο σε εξωτερικούς χώρους και διασφαλίστε ότι το μέρος είναι καλά αεριζόμενο. Προστατέψτε την μπουκάλα αερίου και το σωλήνα από το άμεσο ηλιακό φως και από άλλες πηγές θερμότητας πάνω από 50 ο C. Προσέξτε ιδιαίτερα και διασφαλίστε ότι ο εύκαμπτος σωλήνας αερίου δεν αγγίζει κανένα θερμό μέρος του μπάρμπεκιου. Μην σκύβετε πάνω από την ψησταριά κατά τη διάρκεια της ανάφλεξης. Κλείστε άμεσα τη βαλβίδα του αερίου μετά από κάθε χρήση. (γυρίστε δεξιόστροφα) Μην αφήνετε το μπάρμπεκιου χωρίς επίβλεψη. Αν η φλόγα σβήνει, ξανανάψτε αμέσως ή κόψτε την παροχή αερίου. Όταν συνδέετε τη μπουκάλα βεβαιωθείτε ότι δεν υπάρχει καμία άλλη πηγή ανάφλεξης σε ακτίνα 5 μέτρων. Δώστε μεγάλη προσοχή να μην υπάρχουν ελεύθερες εστίες φλόγας, μην καπνίζετε και μην ενεργοποιείτε ηλεκτρικές συσκευές (συσκευές, φώτα, κλπ) για να αποφύγετε πιθανή ανάφλεξη. Πριν από κάθε χρήση, βεβαιωθείτε ότι όλες οι συνδέσεις αερίου είναι σφραγισμένες και άθικτες. Ακόμα και μια μικρή διαρροή μπορεί να είναι επικίνδυνη. 6

7 Εάν κριθεί απαραίτητο, αντικαταστήστε το σωλήνα, ώστε να συμμορφώνεται σύμφωνα με τις αντίστοιχες εθνικές διατάξεις. Το μπάρμπεκιου δεν θα πρέπει να χρησιμοποιείται αν οι συνδέσεις για την προμήθεια αερίου είναι πορώδεις ή ελαττωματικές. Αυτό ισχύει επίσης, για παράδειγμα σε σωλήνες ή εξαρτήματα μπλοκαρισμένα από έντομα, καθώς αυτό μπορεί να παράγει μια επικίνδυνη στροφή φλόγας από ανάφλεξη. Κίνδυνος Το αέριο μεταθέτει το οξυγόνο Το υγραέριο είναι πιο βαρύ από το οξυγόνο. Συνεπώς, εγκαθίσταται επί του εδάφους και εκτοπίζει το οξυγόνο σε αυτό το επίπεδο. Πιθανές Επιπτώσεις: Ασφυξία που προκύπτει από την έλλειψη οξυγόνου, εάν η συγκέντρωση του αερίου αφήνεται να αυξηθεί επαρκώς. Μέτρα Ασφαλείας: Χρησιμοποιείτε το μπάρμπεκιου μόνο σε εξωτερικούς χώρους σε καλά αεριζόμενη περιοχή και πάνω από το έδαφος (όχι σε μέρη που είναι πάνω από την επιφάνεια του εδάφους) Κλείστε τη βαλβίδα της μπουκάλας αερίου μετά από κάθε χρήση. Μην αφήνετε το μπάρμπεκιου χωρίς επίβλεψη. Εάν η φλόγα σβήνει, ξανανάψτε αμέσως ή διακόψτε την παροχή αερίου. Πριν από κάθε χρήση, βεβαιωθείτε ότι όλες οι συνδέσεις αερίου είναι σφραγισμένες και άθικτες. Ακόμα και μια μικρή διαρροή μπορεί να είναι επικίνδυνη. Αν κριθεί απαραίτητο, αντικαταστήστε τον σωλήνα, ώστε να συμμορφώνεται σύμφωνα με τις αντίστοιχες εθνικές διατάξεις. Το μπάρμπεκιου δεν πρέπει να χρησιμοποιείται αν οι συνδέσεις παροχής αερίου είναι ελαττωματικές ή πορώδεις. Αν το μπάρμπεκιου δεν πρόκειται να χρησιμοποιηθεί για παρατεταμένο χρονικό διάστημα, διακόψτε την παροχή από τη φιάλη αερίου και αποθηκεύστε την σωστα: Κλείστε τη βαλβίδα φιάλης αερίου με ένα παξιμάδι και ένα καπάκι ασφαλείας. Μην αποθηκεύετε τον κύλινδρο αερίου σε δωμάτια κάτω από το επίπεδο του εδάφους, σε διαδρόμους ή κοντά σε σκάλες, περάσματα ή και οδικές αρτηρίες μεταξύ κτιρίων. Πάντα να αποθηκεύετε τις φιάλες αερίου σε όρθια θέση, ακόμα και αν είναι άδειες! 7

8 Περιεχόμενα συσκευασίας Θέση Ποσότ. Περιγραφή Θέση Ποσότ. Περιγραφή 1 1 Σχάρα ζεστάματος 15 1 Πόδι ρόδας 2 2 Σχάρα ψησίματος 16 2 Κάλυμμα ποδιού 3 3 Καυστήρας 17 1 Μπροστινό πάνελ 4 1 Λαβή για το καπάκι 18 1 Άξονας ρόδας 5 1 Θερμόμετρο 19 2 Ρόδα 6 1 Θόλος καύσης, προ-συναρμολογημένος 20 2 Κάλυμμα ρόδας 7 1 Ρυθμιστής φλόγας 21 1 Βάση σωλήνα 8 1 Πλαϊνό ράφι, αριστερά 9 1 Βάση εργαλείων 10 1 Πλαϊνό ράφι, δεξιά 11 1 Δίσκος συλλογής λίπους 12 1 Βάση δίσκου συλλογής λίπους 13 2 Εγκάρσια ράβδος 14 1 Πόδι Ο ρυθμιστής ΔΕΝ συμπεριλαμβάνεται στη συσκευασία Συσκευασία των βιδών στερέωσης 8

9 Αναπτυγμένη όψη 9

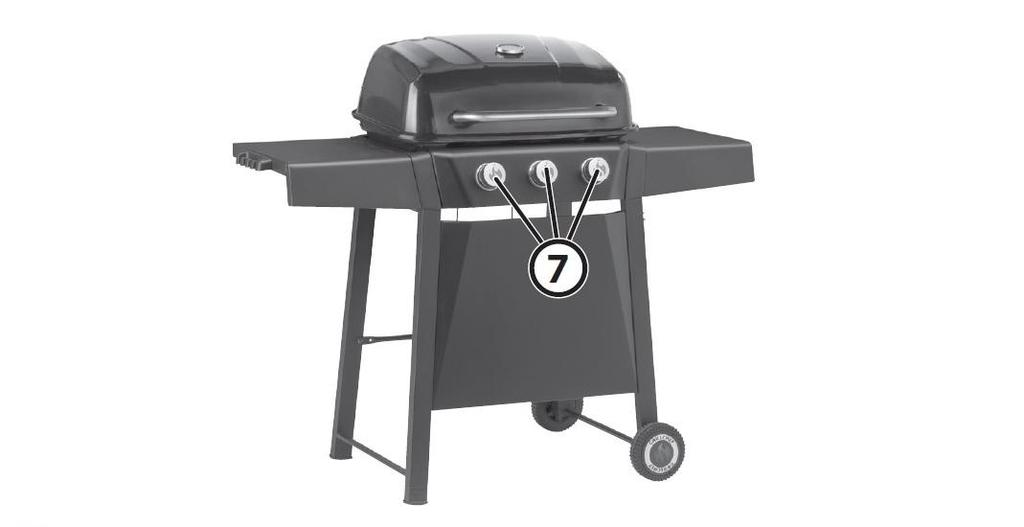

10 Κουμπιά ελέγχου Θέση Περιγραφή Λειτουργία 7 Ρυθμιστής φλόγας Γεμίζει τον καυστήρα με αέριο για την ανάφλεξη (κρατήστε πατημένο και γυρίστε στη ρύθμιση large flame. G1 Μειωτής πίεσης Μειώνει την πίεση αερίου G2 Μοχλός λειτουργίας Απενεργοποιείστε τη συσκευή ασφαλείας με δύο ρυθμίσεις: 3 ακριβώς ρύθμιση: Το αέριο είναι κλειστόσυνδέστε/αποσυνδέστε το μειωτή πίεσης 6 ακριβώς ρύθμιση: Το αέριο είναι ανοιχτό G3 Κουμπί απασφάλισης Αποσυνδέει τον μειωτή πίεσης από τη βαλβίδα της μπουκάλας. G4 Μπουκάλα αερίου με βαλβίδα Περιλαμβάνει το καύσιμο G5 Σωλήνας αερίου με κλιπ Κατευθύνει το αέριο στον καυστήρα Λειτουργία Όταν η βαλβίδα της φιάλης (G2 στη θέση 6 ακριβώς ) και ο ρυθμιστής φλόγας (7) είναι ανοιχτά, το αέριο πηγαίνει μέσω του σωλήνα και του προσαρμοζόμενου στοιχείου μέσα στον καυστήρα. Η εκπομπή θερμότητας μπορεί να προσαρμόζεται για τους καυστήρες με τη χρήση του ρυθμιστή φλόγας (7) 10

11 Χρήση Ενδεδειγμένη χρήση Αυτό είναι ένα μπάρμπεκιου αερίου που προορίζεται για εξωτερική χρήση. Η προβλεπόμενη χρήση περιλαμβάνει την αποκλειστική χρήση για το μαγείρεμα τροφίμων σε συμμόρφωση με όλες τις οδηγίες του παρόντος εγχειριδίου. Μη ορθή χρήση Για ιδιωτική χρήση μόνο! Οποιαδήποτε άλλη εφαρμογή ή εφαρμογές που επεκτείνονται πέρα από το δηλωμένο σκοπό δεν επιτρέπονται. Αυτό ισχύει για τους εξής τύπους κατάχρησης: Μη λειτουργείτε το μπάρμπεκιου με κάρβουνο ή οποιοδήποτε άλλο καύσιμο εκτός από υγραέριο (προπάνιο). Μη χρησιμοποιείτε το μπάρμπεκιου ως φούρνο με κατσαρόλες και τηγάνια. Μην χρησιμοποιείτε το μπάρμπεκιου ως συσκευή θέρμανσης. Μη χρησιμοποιείτε το μπάρμπεκιου για να ζεστάνετε υλικά και άλλες ουσίες εκτός από τρόφιμα κατάλληλα για μπάρμπεκιου. Εγγύηση και αποποίηση ευθυνών Το μπάρμπεκιου έχει κατασκευαστεί σύμφωνα με τους γενικούς κανόνες τεχνολογίας που ίσχυαν στη χρονική περίοδο που ξεκίνησε η κατασκευή και σύμφωνα με τις απαιτήσεις της EU Directive 2009/142/EC. Είναι πιστοποιημένα και εγκεκριμένα από την IMQ (test number -51CP4447). Το προϊόν αυτό έφυγε από το εργοστάσιο σε κατάσταση άρτια ως προς τη λειτουργία και την ασφάλειά του. 11

12 Το προϊόν καλύπτεται με την εγγύησή μας για το χρονικό διάστημα των 3 ετών από την ημερομηνία αγοράς. Η εγγύηση καλύπτει εργοστασιακά λάθη και ελαττωματικά μέρη (καυστήρες, κάτοπτρα καυστήρων, σχάρα ψησίματος, σχάρα ζεστάματος) όπως επίσης και την αντικατάσταση αυτών των μερών. Το κόστος για τη μεταφορά, τη συναρμολόγηση, την αντικατάσταση των φθαρμένων και άλλων μερών δεν καλύπτονται από αυτή την εγγύηση. Η εγγύηση παύει να ισχύει και κάθε ευθύνη περνάει στον κάτοχο: Αν το μπάρμπεκιου δεν χρησιμοποιείται σωστά. Αν το μπάρμπεκιου χρησιμοποιείται παρά το γεγονός κάποιας ορατής ζημιάς ή αν δεν είναι πλήρως συναρμολογημένο. Αν έχουν γίνει οποιεσδήποτε τεχνικές αλλαγές στο μπάρμπεκιου. Αν χρησιμοποιούνται αξεσουάρ τα οποία δεν είναι ενδεδειγμένα για το μπάρμπεκιου (για οποιαδήποτε δυσκολία παρακαλούμε να επικοινωνήσετε με το τμήμα εξυπηρέτησης πελατών. Αν δεν χρησιμοποιούνται αυθεντικά μέρη της LANDMANN GmbH&Co. Handels-KG. Συναρμολόγηση Πριν ξεκινήσετε Εδώ θα διαβάσετε μερικά tips που θα σας βοηθήσουν στην εύκολη και επιτυχή συναρμολόγηση του μπάρμπεκιου. Ελέγξτε ότι δεν λείπουν μέρη, τοποθετώντας όλα τα ξεχωριστά μέρη σε μία άδεια επιφάνεια (διατηρούμε το δικαίωμα να γίνονται μικρές τεχνικές αλλαγές, όπως το περιεχόμενο της συσκευασίας των μικρών τμημάτων). Αν, παρά τους προσεκτικούς εργοστασιακούς ελέγχους, λείπει ένα συστατικό, παρακαλούμε να επικοινωνήσετε με το τμήμα εξυπηρέτησης πελατών (δείτε την τελευταία σελίδα). Θα παρακολουθήσουμε αμέσως το αίτημά σας. Κάποια μικρά μέρη, όπως κάποιες βίδες για παράδειγμα, μοιάζουν πολύ και μπορούν να μπερδευτούν εύκολα. Για τη συναρμολόγηση θα χρειαστείτε ένα κατσαβίδι μετρίου μεγέθους και ένα κατάλληλο κλειδί. Θα χρειαστείτε ένα επίπεδο κλειδί (AF17) για να συνδέσετε τη φιάλη αερίου. Χρησιμοποιείστε μόνο εργαλεία που είναι άθικτα και κατάλληλα για χειρονακτική εργασία. Φθαρμένα ή ακατάλληλα εργαλεία δεν θα σας επιτρέψουν να σφίξετε τις βίδες επαρκώς, αλλά θα τους προκαλέσουν βλάβη σε σημείο που δεν θα μπορούν να περιστραφούν. Ταιριάξτε πάντα όλα τα συνδετικά στοιχεία(βίδες, μπουλόνια, παξιμάδια, κλπ.) όπως φαίνεται στις παρακάτω εικόνες. Αν τοποθετήσετε λάθος ένα συνδετικό στοιχείο, αντικαταστήστε το με το κατάλληλο εξάρτημα. Μόνο αν το κάνετε αυτό μπορείτε να διασφαλίσετε ότι η κατασκευή της θα είναι ισχυρή και ασφαλής. 12

13 Σιγουρευτείτε ότι θα ακολουθήσετε τις οδηγίες με την συγκεκριμένη σειρά. Διαβάστε το κείμενο για κάθε βήμα, καθώς χρήσιμες πληροφορίες μερικές φορές παρέχονται στο τέλος του τμήματος. Ακόμα και αν δεν είστε πεπειραμένος, η συναρμολόγηση συνήθως δεν παίρνει περισσότερο από μία ώρα. 13

14 Διαδικασία συναρμολόγησης 14

15 15

16 16

17 17

18 18

19 19

20 20

21 Σύνδεση και αποσύνδεση της φιάλης αερίου Μέρη και εργαλεία που χρειάζονται Φιάλη αερίου Κοινή υπαίθρια φιάλη αερίου, με βάρος περιεχομένου 5 ή 13 kg (π.χ. οικολογική φιάλη προπανίου). Τέτοιες φιάλες θα βρείτε σε καταστήματα DIY ή σε προμηθευτές υγραερίου. Ανιχνευτής διαρροής Μπορείτε να εντοπίσετε διαρροές μέσω ενός ανιχνευτή διαρροών. Είναι διαθέσιμοι σε καταστήματα DIY και σε προμηθευτές υγραερίου. Παρακαλούμε να ακολουθείτε τις οδηγίες λειτουργίας του ανιχνευτή διαρροών. Ρυθμιστής πίεσης Προκαθορισμένος ρυθμιστής πίεσης ελεγμένος με EN12864, max. 1.5kg/h, λειτουργική πίεση 28-30/37 mbar, ταιριάζει με τη φιάλη αερίου που χρησιμοποιείται. Αυτός ο τύπος ρυθμιστή πίεσης είναι επίσης διαθέσιμος στο εμπόριο. Το παρακάτω εξάρτημα περιλαμβάνεται στην παράδοση. Ανταποκρίνεται στα πρότυπα που ισχύουν στη χώρα στην οποία κάνει παράδοση η LANDMANN. Σωλήνας αερίου Εγκεκριμένος σωλήνας επαρκούς μήκους, επιτρέποντας την εγκατάσταση χωρίς συστροφές. Σύνδεση της φιάλης αερίου Κίνδυνος Ανάφλεξη αερίου που έχει διαφύγει. Το υγραέριο είναι εξαιρετικά εύφλεκτο και εκρηκτικό. Πιθανές επιπτώσεις Σοβαρές σωματικές βλάβες ή υλικές ζημιές από αέριο που αν διαφύγει θα προκαλέσει ανάφλεξη σε ένα περιβάλλον μη ελεγχόμενο. Προφυλάξεις ασφαλείας Κατά τη σύνδεση της φιάλης αερίου διασφαλίστε ότι δεν υπάρχουν πηγές ανάφλεξης σε ακτίνα 5 μέτρων. Δώστε μεγάλη προσοχή να μην υπάρχουν ελεύθερες εστίες φλόγας, μην καπνίζετε ή μην ενεργοποιείτε ηλεκτρικές συσκευές (συσκευές, φώτα, κλπ.) (πιθανός σπινθήρας) Εάν κριθεί απαραίτητο, αντικαταστήστε τον εύκαμπτο σωλήνα προκειμένου να συμμορφωθεί με τις αντίστοιχες εθνικές απαιτήσεις. 21

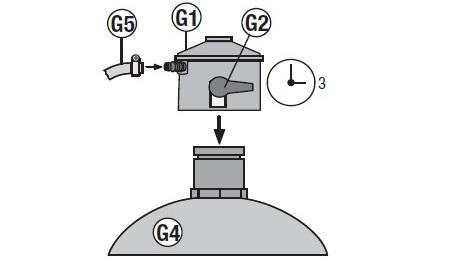

22 1. Επιλέξτε ένα κατάλληλο μέρος για να θέσετε την ψησταριά σε λειτουργία. Βεβαιωθείτε ότι Δεν υπάρχουν, και δεν θα υπάρξουν, κοντά εύφλεκτα υλικά ή ουσίες. Ελάχιστη απόσταση από εύφλεκτα υλικά ή ουσίες: 2 m πάνω και 1 m στο πλάι. Απόσταση από υλικά ή ουσίες, ανθεκτικά στη φωτιά-ελάχιστο 0.25m. Το μπάρμπεκιου είναι τοποθετημένο αυστηρά σε μία επίπεδη, μεγάλη περιοχή στην επιφάνεια του εδάφους. Δεν πρέπει να μετακινείται κατά τη διάρκεια της λειτουργίας του. 2. Γυρίστε τον μοχλό λειτουργίας (G2) στην θέση 3 ακριβώς και μετά πιέστε τον μειωτή πίεσης (G1) στη βαλβίδα της μπουκάλας αερίου (G4) μέχρι να ακούσετε ένα κλικ. 3. Βεβαιωθείτε ότι είναι καλά συνδεδεμένα τραβώντας τον μειωτή πίεσης (G1) προς τα πάνω. Δεν θα πρέπει να αποσυνδεθεί από τη βαλβίδα της μπουκάλας. 4. Ελέγξτε τη σύνδεση ανάμεσα στον μειωτή πίεσης (G1) και τον σωλήνα αερίου (G5) και τη σύνδεση ανάμεσα στο σωλήνα αερίου (G5) και στη συσκευή ρύθμισης. 5. Ανοίξτε τη βαλβίδα της φιάλης (γυρίστε τον μοχλό λειτουργίας (G2) στη θέση 6 ακριβώς ) και χρησιμοποιήστε έναν σταθερό ανιχνευτή διαρροών για να βεβαιωθείτε ότι όλες οι συνδέσεις είναι σφιχτές. Παρακαλώ κοιτάξτε τις οδηγίες για τον ανιχνευτή διαρροών! Ποτέ μην ελέγχετε τις διαρροές χρησιμοποιώντας γυμνή φλόγα. Ούτε το άκουσμα για τις διαρροές είναι αξιόπιστος τρόπος ανίχνευσης. Αν η σύνδεση δεν έχει γίνει σωστά κλείστε αμέσως τη βαλβίδα της φιάλης (γυρίστε τον μοχλό λειτουργίας (G2) στη ρύθμιση 3 ακριβώς ) και μετά ξανασφίξτε τη σύνδεση ή αντικαταστήστε το εξάρτημα που έχει τη διαρροή. Επαναλάβετε τον έλεγχο διαρροής. 6. Εάν δεν θέλετε να χρησιμοποιήσετε αμέσως το μπάρμπεκιου, κλείστε τη βαλβίδα της φιάλης (γυρίστε το μοχλό λειτουργίας (G2) στη θέση 3 ακριβώς ). Απενεργοποίηση της φιάλης αερίου 1. Κλείστε τη βαλβίδα της φιάλης (γυρίστε τον μοχλό λειτουργίας (G2) στη θέση 3 ακριβώς. 2. Πατήστε το κουμπί απελευθέρωσης (G3) και τραβήξτε τον μειωτή πίεσης (G1) προς τα πάνω. 22

23 3. Αποθηκεύστε τον μειωτή πίεσης (G1) και τον σωλήνα αερίου (G5) κάτω από το μπάρμπεκιου. Βεβαιωθείτε ότι ο σωλήνας αερίου δεν είναι τσακισμένος ή μπερδεμένος με οποιονδήποτε τρόπο. 4. Σωστή αποθήκευση της φιάλης αερίου: Βάλτε ένα κάλυμμα ασφαλείας στη βαλβίδα της φιάλης αερίου. Μην αποθηκεύετε τη φιάλη αερίου σε δωμάτια κάτω από το επίπεδο του εδάφους, ή κοντά σε κλιμακοστάσια, διαδρόμους, περάσματα και οδούς μεταξύ κτιρίων. Αποθηκεύετε πάντα τη φιάλη όρθια, ακόμα και όταν είναι άδεια! Λειτουργία Εκκίνηση του μπάρμπεκιου 1. Βεβαιωθείτε ότι Δεν υπάρχουν, ή δεν θα υπάρξουν, εύφλεκτα υλικά ή ουσίες κοντά. Ελάχιστη απόσταση από εύφλεκτα υλικά ή ουσίες: 2m πάνω και 1m στο πλάι. Απόσταση από υλικά και ουσίες ανθεκτικά στη φωτιά: min 0.25 m. Το μπάρμπεκιου είναι τοποθετημένο σε μία επίπεδη, μεγάλη περιοχή στην επιφάνεια του εδάφους. Δεν πρέπει να μετακινείται κατά τη διάρκεια της λειτουργίας του. 2. Βεβαιωθείτε ότι Το μπάρμπεκιου είναι καλά συναρμολογημένο και δεν έχει προφανή σφάλματα. Οι σχάρες (2) είναι τοποθετημένες και ο δίσκος συλλογής λίπους (11) είναι τοποθετημένος κάτω από τον θόλο καύσης. 3. Γυρίστε τον μοχλό λειτουργίας (G2) στη θέση 6 ακριβώς. 4. Βεβαιωθείτε ότι το σύστημα αερίου είναι ανθεκτικό στις διαρροές. Διαφορετικά, κλείστε αμέσως τη βαλβίδα της φιάλης (γυρίστε τον μοχλό λειτουργίας (G2) στη θέση 3 ακριβώς. 5. Ανοίξτε το καπάκι του θόλου καύσης και κρατήστε το ανοιχτό κατά τη διάρκεια της ανάφλεξης. Προσοχή: Μην σκύβετε πάνω από το μπάρμπεκιου κατά τα βήματα 6 και 7. Κρατήστε μια απόσταση ασφαλείας. 6. Πιέστε και γυρίστε τον ρυθμιστή φλόγας (7) στο Max large flame. 7. Εάν κριθεί απαραίτητο, πιέστε τον ρυθμιστή πίεσης (7) επαναλαμβανόμενα μέχρι να αναφλεγεί ο καυστήρας. 8. Αν η φλόγα σβήσει, γυρίστε τον ρυθμιστή φλόγας (7) στο. (off), περιμένετε για 3 λεπτά και επαναλάβετε τα βήματα 6 και 7. 23

24 9. Το δεξί μέρος του καυστήρα αναφλέγεται μέσω του αριστερού καυστήρα. Πιέστε και γυρίστε τον δεξί ρυθμιστή φλόγας (7) στο Max large flame μέχρι να αναφλεγεί η δεξιά μεριά του καυστήρα. 10. Κλείστε το καπάκι και αφήστε το μπάρμπεκιου να φτάσει τη μέγιστη θερμότητα. Την πρώτη φορά που χρησιμοποιείτε το μπάρμπεκιου αφήστε το να ζεσταθεί για περίπου 20 λεπτά πριν προσθέσετε το φαγητό. Αυτό θα επιτρέψει την επίστρωση ασφαλείας του φαγητού να σκληρύνει (όπως γίνεται και στην περίπτωση του φούρνου). 11. Όταν το μπάρμπεκιου έχει θερμανθεί, γυρίστε τον ρυθμιστή φλόγας (7) στην επιθυμητή ρύθμιση (μέγεθος φλόγας). 12. Μπορείτε τώρα να τοποθετήσετε φαγητό στο μπάρμπεκιου. Συνιστούμε να φοράτε γάντια κατάλληλα για μπάρμπεκιου ή παρόμοια για προστασία κατά της θερμότητας. Απενεργοποίηση του μπάρμπεκιου 1. Κλείστε τη βαλβίδα στη φιάλη αερίου (γυρίστε την G1 δεξιόστροφα). 2. Γυρίστε τον ρυθμιστή φλόγας (7) στο. (off). 3. Περιμένετε μέχρι όλα τα μέρη να κρυώσουν και καθαρίστε όλα τα εξαρτήματα. 4. Κλείστε το καπάκι. 5. Αν το μπάρμπεκιου δεν πρόκειται να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα: Αποσυνδέστε τη φιάλη αερίου (βλέπε κεφάλαιο αποσύνδεση της φιάλης αερίου ). Αποθηκεύστε το μπάρμπεκιου σε στεγνό μέρος. Καθαρισμός Για να βεβαιωθείτε ότι το μπάρμπεκιου θα σας εξυπηρετεί για πολλά χρόνια ακόμα, θα πρέπει να καθαρίζεται μετά από κάθε χρήση με υγρό καθαριστικό, μία βούρτσα και ένα πανί-σιγουρευτείτε ότι όλα τα εξαρτήματα έχουν κρυώσει πρώτα. Θα είναι πολύ πιο δύσκολο να το κάνετε αργότερα, όταν όλη η βρωμιά έχει στεγνώσει Μπάρμπεκιου Προσοχή Η ακίδα καυστήρα μπορεί να έχει καμφθεί Η ακίδα τροφοδότησης καυστήρα μπορεί να καμφθεί ή να σπάσει κατά τη διάρκεια καθαρισμού. Πιθανές επιπτώσεις 24

25 Ο καυστήρας δεν ανάβει πια. Μέτρα ασφαλείας Δώστε μεγάλη προσοχή όταν καθαρίζετε την περιοχή γύρω από τον καυστήρα Σύστημα αερίου Εάν κριθεί απαραίτητο, το ακροφύσιο εξόδου του αερίου στη συσκευή ρύθμισης (κάτω από το μπροστινό πάνελ) μπορεί να καθαριστεί με μία βελόνα. Όλα τα υπόλοιπα μέρη από τα οποία περνάει το αέριο πρέπει να καθαρίζονται μόνο από ειδικό. Ποτέ μην αποσυναρμολογείτε τη συσκευή ρύθμισης! Συντήρηση Το μπάρμπεκιου δεν χρειάζεται κάποια ιδιαίτερη συντήρηση. Παρ όλα αυτά θα πρέπει να το ελέγχετε σε τακτά χρονικά διαστήματα. Τα διαστήματα αυτά εξαρτώνται από το πόσο συχνά χρησιμοποιείτε το μπάρμπεκιου και τις περιβαλλοντικές συνθήκες στις οποίες εκτίθεται. Μπάρμπεκιου Βεβαιωθείτε ότι όλα τα μέρη του μπάρμπεκιου είναι διαθέσιμα και συναρμολογημένα (οπτικός έλεγχος). Βεβαιωθείτε ότι όλες οι συνδέσεις είναι παρούσες και ασφαλώς δεμένες. Σφίξτε εάν κριθεί απαραίτητο. Σύστημα αερίου Το σύστημα αερίου θα πρέπει να ελέγχεται κάθε φορά που συνδέεται η φιάλη αερίου (βλέπε κεφάλαιο Σύνδεση και αποσύνδεση της φιάλης αερίου ). Εάν κριθεί απαραίτητο, αντικαταστήστε τον σωλήνα ώστε να συμφωνεί με τις ισχύουσες εθνικές απαιτήσεις. 25

26 Περιβαλλοντικές πληροφορίες και έκθεση απορριμμάτων Υπολειμματικές ουσίες ΚΙΝΔΥΝΟΣ: Κίνδυνος πυρκαγιάς κατά την απόρριψη υπολειμματικής ουσίας Διάθεση των υπολειμματικών ουσιών μόνο όταν έχουν πλήρως κρυώσει και στη συνέχεια μόνο σε καθορισμένα μεταλλικά δοχεία. Τηρείτε τους τοπικούς κανονισμούς. Μπάρμπεκιου Δώστε προσοχή στην καθαριότητα κατά τη χρήση του μπάρμπεκιου. Για να διαθέτετε το μπάρμπεκιου σωστά, αποσυναρμολογείστε το σε επιμέρους τμήματα. Ανακυκλώστε τα μεταλλικά και τα πλαστικά μέρη αυτού. Τηρείτε τους τοπικούς κανονισμούς. Αντιμετώπιση προβλημάτων Σε περίπτωση που υπάρχει κάποιο πρόβλημα, παρά τη δέουσα προσοχή, αυτό το κεφάλαιο θα σας βοηθήσει να λύσετε οποιαδήποτε δυσλειτουργία Δυσλειτουργία Αιτία Λύση Υπάρχει οσμή αερίου Διαρροή συστήματος αερίου 1. Κλείστε άμεσα τη βαλβίδα της φιάλης. 2. Αποτρέψτε το σχηματισμό φλόγας ή σπινθήρα (μην ενεργοποιήσετε καμία ηλεκτρική συσκευή) 3. Σφίξτε όλες τις συνδέσεις του συστήματος αερίου. 4. Ελέγξτε όλα τα εξαρτήματα του συστήματος αερίου για εξωτερικές αλλοιώσεις, αντικαταστήστε τα ελαττωματικά τμήματα με αυθεντικά ανταλλακτικά. 26

27 5. Ελέγξτε για διαρροές με τον ανιχνευτή διαρροής. Ο καυστήρας δεν ανάβει Η φιάλη αερίου είναι άδεια Αντικαταστήστε τη φιάλη αερίου Η θερμοκρασία του μπάρμπεκιου είναι πολύ χαμηλή Ανάφλεξη ή διοχέτευση του θορύβου Η βαλβίδα είναι κλειστή Τα ακροφύσια της συσκευής ρύθμισης (κάτω από το μπροστινό πάνελ) δεν έχουν μπει στις υποδοχές των καυστήρων Η απόσταση ανάμεσα στην ακίδα σπινθήρα και την έξοδο αερίου του καυστήρα είναι λάθος Άλλο σύστημα αερίου έχει μπλοκαριστεί Χρόνος προθέρμανσης πολύ μικρός Οι έξοδοι αερίου στον καυστήρα είναι μπλοκαρισμένοι Αναδρομή που προκαλείται από μπλοκαρίσματα στον καυστήρα Γυρίστε τη βαλβίδα Κάνετε έναν οπτικό έλεγχο, αν κριθεί απαραίτητο ευθυγραμμίστε τα ακροφύσια και τους συνδεόμενους σωλήνες Οπτικός έλεγχος: διορθώστε αν κριθεί απαραίτητο Το σύστημα αερίου πρέπει να καθαρίζεται από έναν ειδικό Κλείστε το καπάκι και θέστε τον ρυθμιστή φλόγας στη ρύθμιση max. Αφαιρέστε το εμπόδιο από τον καυστήρα 1. Κλείστε αμέσως τη βαλβίδα της φιάλης (γυρίστε την G2 δεξιόστροφα) 2. Περιμένετε 3 λεπτά και μετά ξανανάψτε το μπάρμπεκιου. 3. Αν το πρόβλημα εξακολουθεί, αφαιρέστε και καθαρίστε τον καυστήρα. 27

28 Home and Camp ltd 25 ης Μαρτίου 11, Χαλάνδρι, Αττική Ελλάδα, Τηλ.: (+30) Φαξ: (+30)
