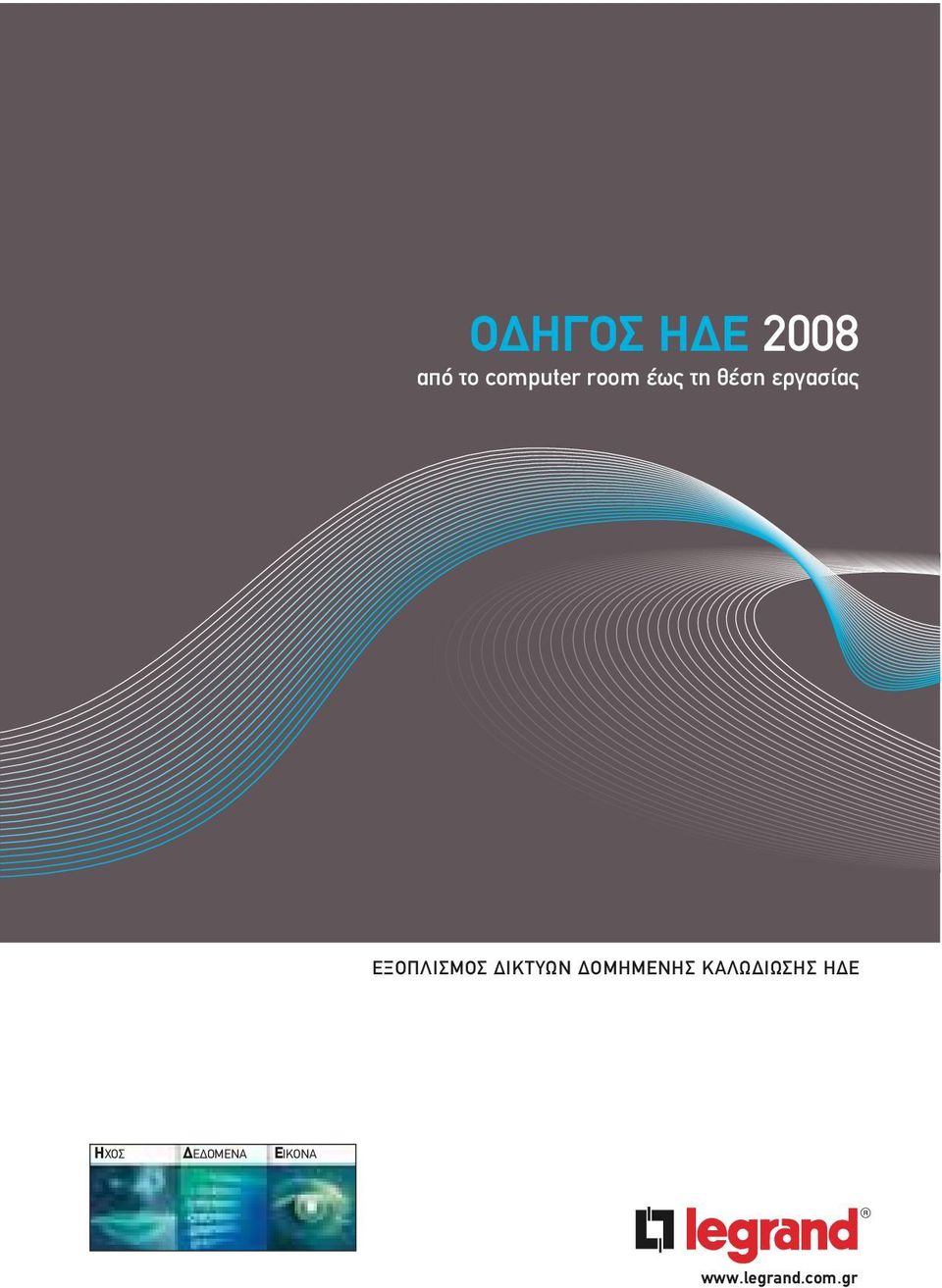

1 OΔHΓOΣ HΔE 2008 από το computer room έως τη θέση εργασίας EΞOΠΛIΣMOΣ ΔIKTYΩN ΔOMHMENHΣ KAΛΩΔIΩΣHΣ HΔE HXOΣ ΔEΔOMENA EIKONA

2 Legrand ο παγκόσμιος ηγέτης στο διακοπτικό υλικό και στα συστήματα όδευσης καλωδίων. Προσφέρει πλήθος ολοκληρωμένων λύσεων για ένα μεγάλο πεδίο εφαρμογών. IT MANAGER ΖΗΤΗΣΤΕ την εγκατάσταση του πληρέστερου συστήματος ΗΔΕ της αγοράς ΓΡΑΦΕΙΟ ΜΕΛΕΤΩΝ ΠΡΟΔΙΑΓΡΑΨΤΕ τις πιο καινοτόμες και ολοκληρωμένες λύσεις υψηλών επιδόσεων ΗΔΕ

3 Legrand Cabling System (LCS), πλήρη συστήματα Δομημένης Kαλωδίωσης υψηλών επιδόσεων Aπό τον κατανεμητή έως τη θέση εργασίας, τα συστήματα LCS εξασφαλίζουν υψηλές επιδόσεις στην εγκατάσταση. Πιστοποιημένα από διεθνείς οργανισμούς, ανταποκρίνονται στις προδιαγραφές και προσφέρουν ολοκληρωμένες λύσεις στις κατηγορίες 10 Giga, 6 και 5e. Συνεχής καινοτομία Περισσότεροι από άνθρωποι απασχολούνται με την έρευνα και την ανάπτυξη νέων προϊόντων, όπου κατά μέσο όρο η Legrand επενδύει 5% του κύκλου εργασιών της κάθε χρόνο. Aειφόρος ανάπτυξη: μία προτεραιότητα Για πολλά χρόνια ο όμιλος Legrand αναπτύσσεται με βάση τις αξίες του που συνίστανται στην εξασφάλιση επικερδούς, διαρκούς και υπεύθυνης ανάπτυξης των εργασιών του, προσέχοντας πάντα την προστασία του περιβάλλοντος και επενδύοντας στο ανθρώπινο δυναμικό. Yπογράφοντας το 2006 το «Global Compact»* αυτή η προσέγγιση έλαβε ακόμα μεγαλύτερες διαστάσεις. H περιβαλλοντική δέσμευση του ομίλου επικεντρώνεται σε 3 βασικούς άξονες: ασκώντας περιβαλλοντικό management στη διαχείριση των βιομηχανικών μονάδων μειώνοντας τις περιβαλλοντικές επιπτώσεις των προϊόντων του μέσω ενός οικολογικού σχεδιασμού προσφέροντας λύσεις φιλικές προς το περιβάλλον που συνεισφέρουν στην εξοικονόμηση ενέργειας. * ΤΕΧΝΙΚΗ ΕΤΑΙΡΕΙΑ ΠΡΟΒΛΕΨΤΕ το πλήρες σύστημα HΔE στα σύγχρονα κτίρια που κατασκευάζετε ΕΤΑΙΡΕΙΑ ΔΙΚΤΥΩΝ ΕΜΠΙΣΤΕΥΘΕΙΤΕ τις ολοκληρωμένες λύσεις του συστήματος ΗΔΕ του πιο εξειδικευμένου κατασκευαστή ΕΓΚΑΤΑΣΤΑΤΗΣ ΤΟΠΟΘΕΤΗΣΤΕ τις νέες εφαρμογές στις εγκαταστάσεις ΗΔΕ γρήγορα, εύκολα και αποτελεσματικά 1

4 EIΣAΓΩΓH Ως πραγματικό εργαλείο βοήθειας που καλύπτει όλες τις ανάγκες σας, η νέα έκδοση του οδηγού ΗΔΕ είναι η υλοποίηση της επιθυμίας της Legrand να σας στηρίζει στην καθημερινή σας δουλειά. Ο οδηγός που κρατάτε στα χέρια σας έχει πληροφορίες για ολόκληρη την εγκατάσταση: από τo computer room έως τις θέσεις εργασίας και καλύπτει τα θέματα του σχεδιασμού και του εξοπλισμού του computer room, του κατακόρυφου και του οριζόντιου δικτύου. Ο οδηγός HΔE της Legrand θα σας βοηθήσει να επιλέξετε το σύστημα που ανταποκρίνεται καλύτερα στις ανάγκες σας, για οποιονδήποτε τύπο κτιρίου και για οποιονδήποτε επαγγελματικό χώρο. 2

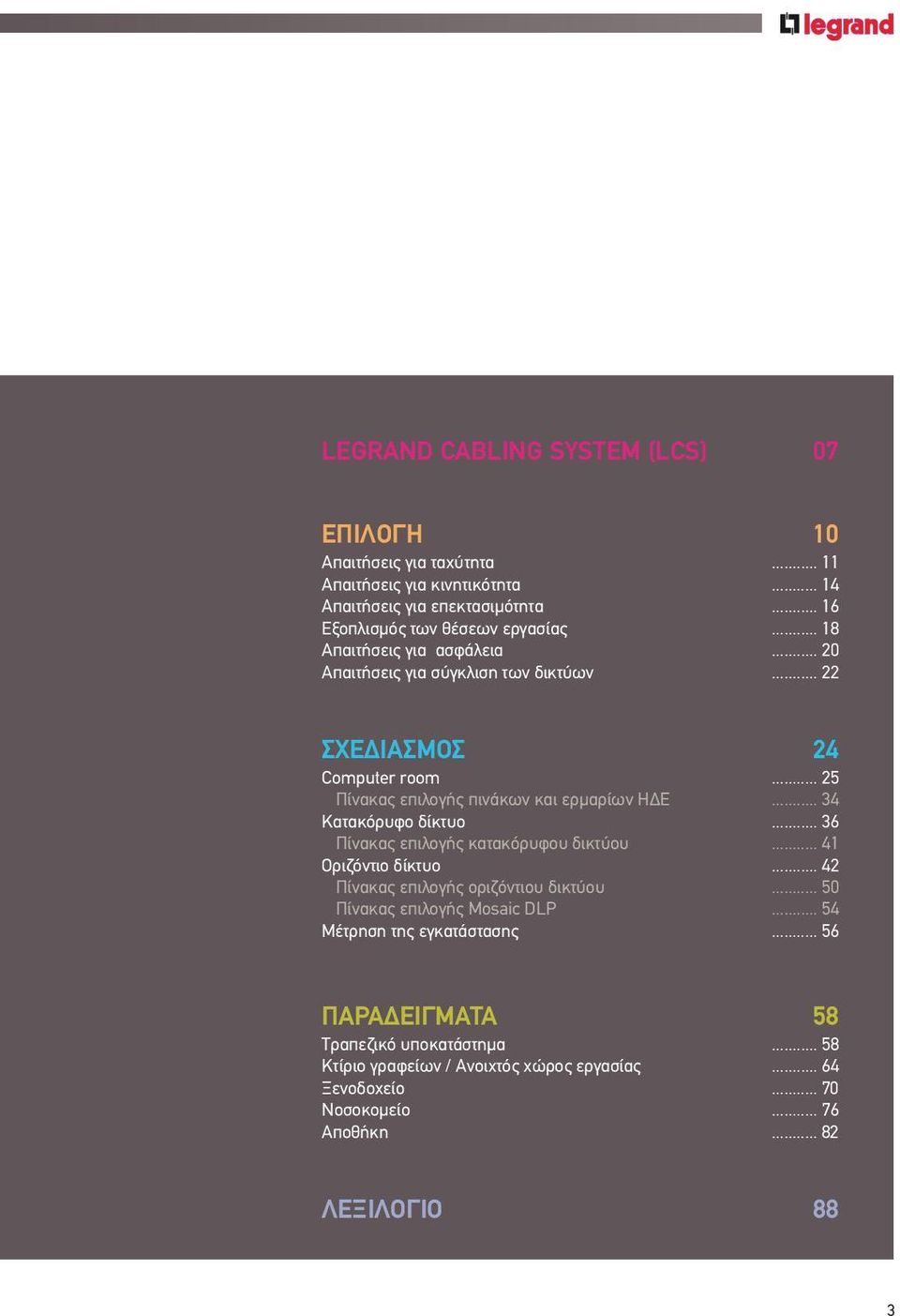

5 LEGRAND CABLING SYSTEM (LCS) 07 EΠIΛOΓH 10 Aπαιτήσεις για ταχύτητα Aπαιτήσεις για κινητικότητα Aπαιτήσεις για επεκτασιμότητα Eξοπλισμός των θέσεων εργασίας Aπαιτήσεις για ασφάλεια Aπαιτήσεις για σύγκλιση των δικτύων ΣXEΔIAΣMOΣ 24 Computer room Πίνακας επιλογής πινάκων και ερμαρίων HΔE Kατακόρυφο δίκτυο Πίνακας επιλογής κατακόρυφου δικτύου Oριζόντιο δίκτυο Πίνακας επιλογής οριζόντιου δικτύου Πίνακας επιλογής Mosaic DLP Mέτρηση της εγκατάστασης ΠAPAΔEIΓMATA 58 Tραπεζικό υποκατάστημα Kτίριο γραφείων / Aνοιχτός χώρος εργασίας Ξενοδοχείο Nοσοκομείο Aποθήκη ΛEΞIΛOΓIO 88 3

6 EYPETHPIO B Backbone ( κατακόρυφο δίκτυο) Γ / C Computer room Δ / D Διαχείριση της θερμότητας , 31 Διαχείριση των καλωδίων , 31, 34 E Εγγύηση Ενδοδαπέδιο κουτί Ερμάριο Altis , 87 Ερμάριο XL ΗΔΕ , 63, 69, 75, 80 Εφεδρεία Η. Ηλεκτρομαγνητική συμβατότητα Θ Θέση εργασίας Κ Καλώδια εγκατάστασης , 36, 42 Καλώδια μικτονόμησης , 44 Καλωδίωση σε Αστέρα Κανάλι μετάδοσης , 43 Κανάλια DLP Κατακόρυφο δίκτυο Κατανεμητής Κατηγορία 5e Κατηγορία Κατηγορία Κλάση D Kλάση Ε Κλάση F Κoλώνα Αλουμινίου DLP , 53 Κονέκτορας για γρήγορο πρεσσάρισμα , 41 Κονέκτορας για επικόλληση , 41 L LC , 41 Λεξιλόγιο Λύσεις κατά παραγγελία M Mini Κoλώνα Αλουμινίου DLP , 53 Μετατροπέας χαλκού/ οπτικής ίνας , 39, 41 Mέτρηση της εγκατάστασης Μετώπη διέλευσης καλωδίων , 75, 81 Mετώπη μικτονόμησης , 43, 50, 63 Μπλοκ οπτικών ινών Mπλοκ τηλεφωνίας , 43 Μπλοκ τροφοδοσίας

7 O OM , 13, 39 OM , 13, 39 OM , 13, 39 OS , 13, 39 Οδευση των καλωδίων Οπτική ίνα , 12, 13, 20, , 38, 39, 40, 41 Οριζόντιο δίκτυο P Power over Ethernet (PoE) , 46, 47 Power over Ethernet (PoE) Injector , 46, 47 Παραδείγματα Πίνακας XL ΗΔΕ Πλάκα εισόδου καλωδίων Πρίζα Mosaic , 53, 54 R Ράφι Ρεφλεκτόμετρο S SC , 41 ST , 41 Σασί ΗΔΕ Σήμανση , 31 Σύμπλεγμα κτιρίων , 37 Σύνδεσμος , 42, 44 Συρτάρι οπτικών ινών T Ταχύτητα , 10, 11 Τηλέφωνο Wi-Fi Τοπικός κατανεμητής , 37, 38 Υ Υπηρεσίες Legrand , 07 Φ Φορητό μηχάνημα μέτρησης της καλωδίωσης Φωτόμετρο V Voice over IP , 14, 15, 22, 46 W Wi-Fi , 14, 15, 19, , 23, 46, 47, 48 Wi-Fi Αccess Point , 19, 46, 47, 48 5

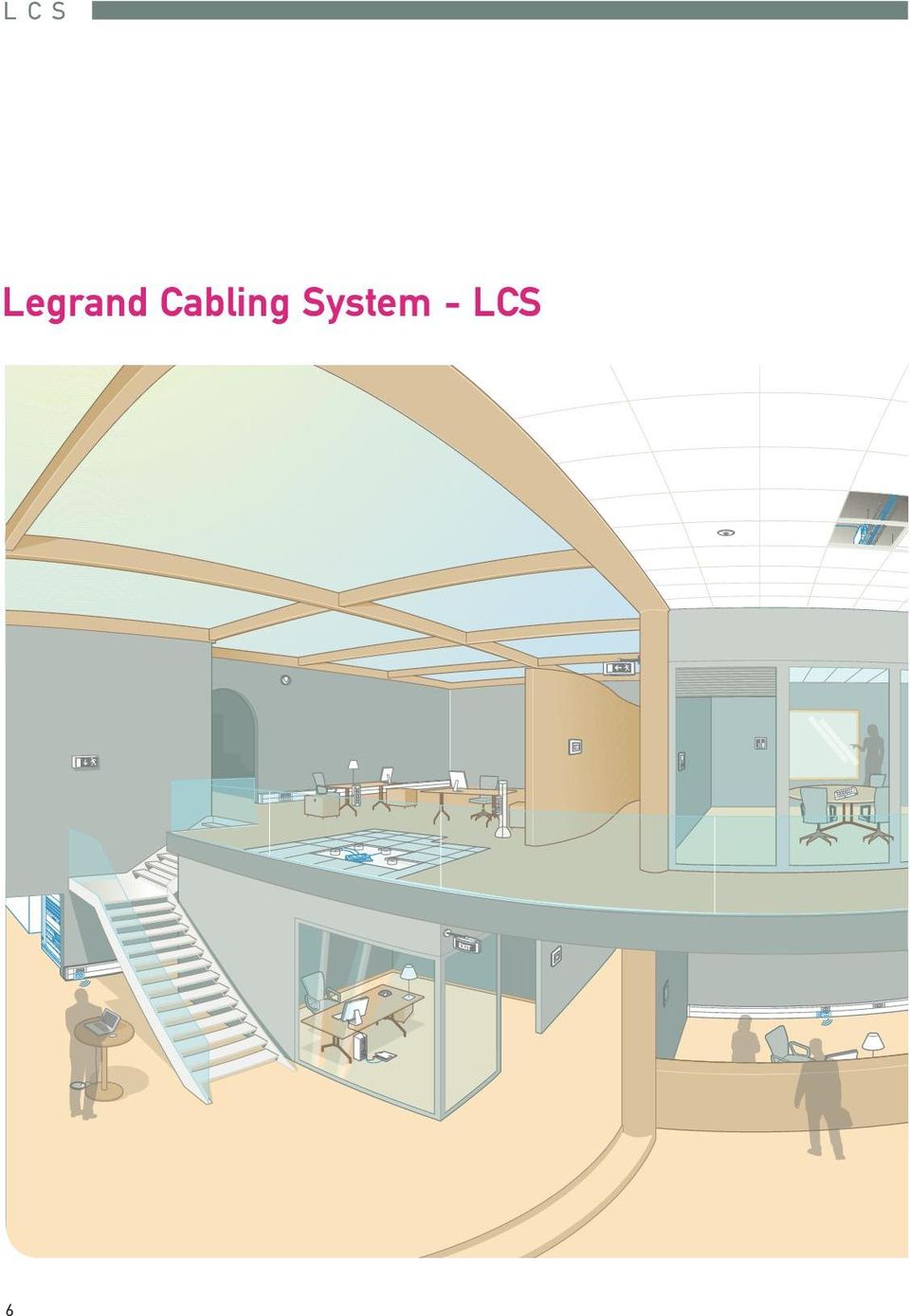

8 LCS Legrand Cabling System - LCS 6

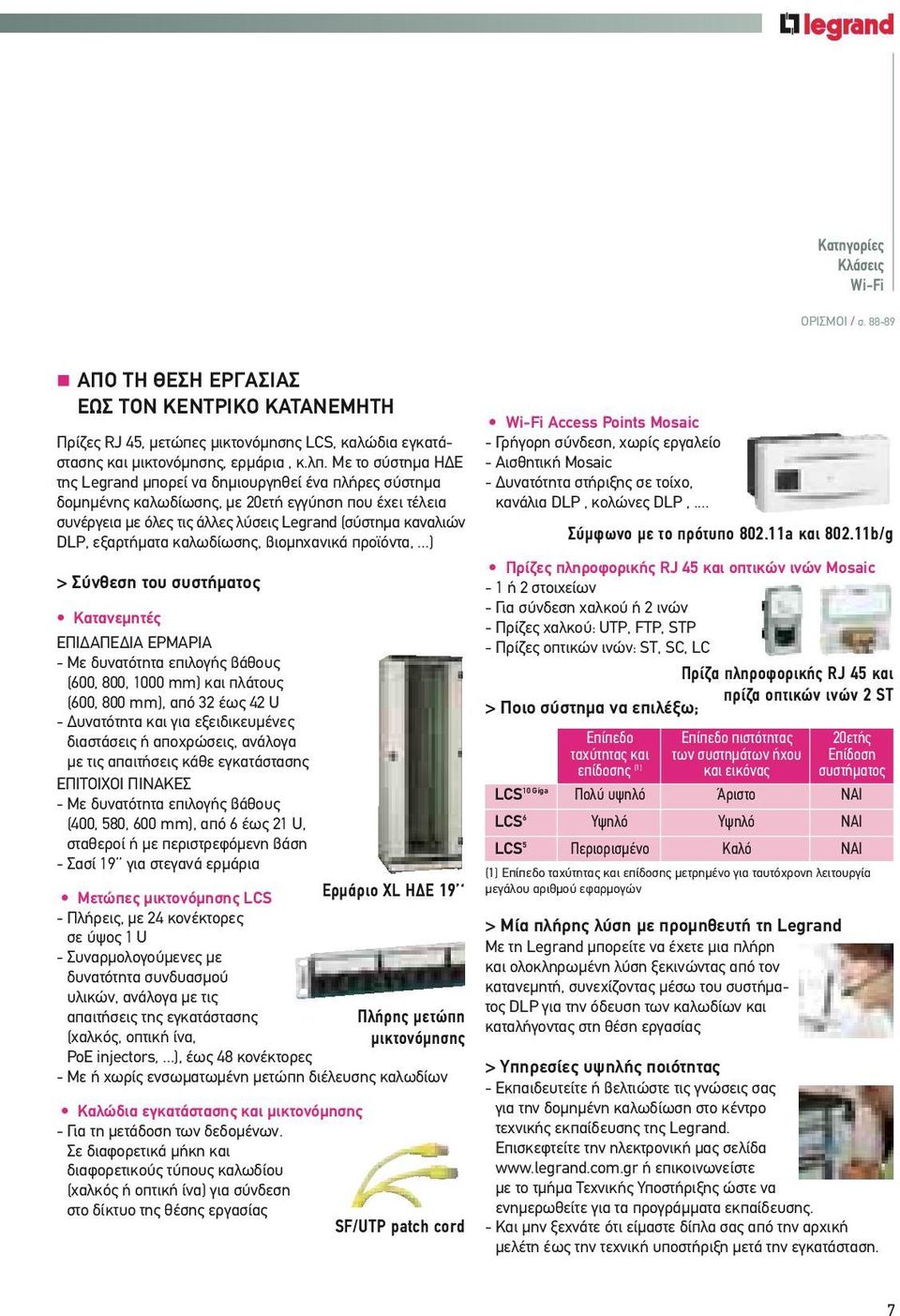

9 Kατηγορίες Kλάσεις Wi-Fi OPIΣMOI / σ AΠO TH ΘEΣH EPΓAΣIAΣ EΩΣ TON KENTPIKO KATANEMHTH Πρίζες RJ 45, μετώπες μικτονόμησης LCS, καλώδια εγκατάστασης και μικτονόμησης, ερμάρια, κ.λπ. Με το σύστημα ΗΔΕ της Legrand μπορεί να δημιουργηθεί ένα πλήρες σύστημα δομημένης καλωδίωσης, με 20ετή εγγύηση που έχει τέλεια συνέργεια με όλες τις άλλες λύσεις Legrand (σύστημα καναλιών DLP, εξαρτήματα καλωδίωσης, βιομηχανικά προϊόντα,...) > Σύνθεση του συστήματος Kατανεμητές ΕΠΙΔΑΠΕΔΙΑ ΕΡΜΑΡΙΑ - Με δυνατότητα επιλογής βάθους (600, 800, 1000 mm) και πλάτους (600, 800 mm), από 32 έως 42 U - Δυνατότητα και για εξειδικευμένες διαστάσεις ή αποχρώσεις, ανάλογα με τις απαιτήσεις κάθε εγκατάστασης ΕΠΙΤΟΙΧΟΙ ΠΙΝΑΚΕΣ - Με δυνατότητα επιλογής βάθους (400, 580, 600 mm), από 6 έως 21 U, σταθεροί ή με περιστρεφόμενη βάση - Σασί 19 για στεγανά ερμάρια Mετώπες μικτονόμησης LCS Eρμάριο XL HΔE 19 - Πλήρεις, με 24 κονέκτορες σε ύψος 1 U - Συναρμολογούμενες με δυνατότητα συνδυασμού υλικών, ανάλογα με τις απαιτήσεις της εγκατάστασης Πλήρης μετώπη (χαλκός, οπτική ίνα, μικτονόμησης PoE injectors,...), έως 48 κονέκτορες - Με ή χωρίς ενσωματωμένη μετώπη διέλευσης καλωδίων Kαλώδια εγκατάστασης και μικτονόμησης - Για τη μετάδοση των δεδομένων. Σε διαφορετικά μήκη και διαφορετικούς τύπους καλωδίου (χαλκός ή οπτική ίνα) για σύνδεση στο δίκτυο της θέσης εργασίας SF/UTP patch cord Wi-Fi Access Points Mosaic - Γρήγορη σύνδεση, χωρίς εργαλείο - Αισθητική Mosaic - Δυνατότητα στήριξης σε τοίχο, κανάλια DLP, κολώνες DLP,... Σύμφωνο με το πρότυπο a και b/g Πρίζες πληροφορικής RJ 45 και οπτικών ινών Mosaic - 1 ή 2 στοιχείων - Για σύνδεση χαλκού ή 2 ινών - Πρίζες χαλκού: UTP, FTP, STP - Πρίζες οπτικών ινών: ST, SC, LC Πρίζα πληροφορικής RJ 45 και > Ποιο σύστημα να επιλέξω; πρίζα οπτικών ινών 2 ST Επίπεδο Επίπεδο πιστότητας 20ετής ταχύτητας και των συστημάτων ήχου Επίδοση επίδοσης (1) και εικόνας συστήματος LCS 10 Giga Πολύ υψηλό Άριστο ΝΑΙ LCS 6 Υψηλό Υψηλό ΝΑΙ LCS 5 Περιορισμένο Καλό ΝΑΙ (1) Επίπεδο ταχύτητας και επίδοσης μετρημένο για ταυτόχρονη λειτουργία μεγάλου αριθμού εφαρμογών > Mία πλήρης λύση με προμηθευτή τη Legrand Με τη Legrand μπορείτε να έχετε μια πλήρη και ολοκληρωμένη λύση ξεκινώντας από τον κατανεμητή, συνεχίζοντας μέσω του συστήματος DLP για την όδευση των καλωδίων και καταλήγοντας στη θέση εργασίας > Yπηρεσίες υψηλής ποιότητας - Εκπαιδευτείτε ή βελτιώστε τις γνώσεις σας για την δομημένη καλωδίωση στο κέντρο τεχνικής εκπαίδευσης της Legrand. Επισκεφτείτε την ηλεκτρονική μας σελίδα ή επικοινωνείστε με το τμήμα Τεχνικής Υποστήριξης ώστε να ενημερωθείτε για τα προγράμματα εκπαίδευσης. - Και μην ξεχνάτε ότι είμαστε δίπλα σας από την αρχική μελέτη έως την τεχνική υποστήριξη μετά την εγκατάσταση. 7

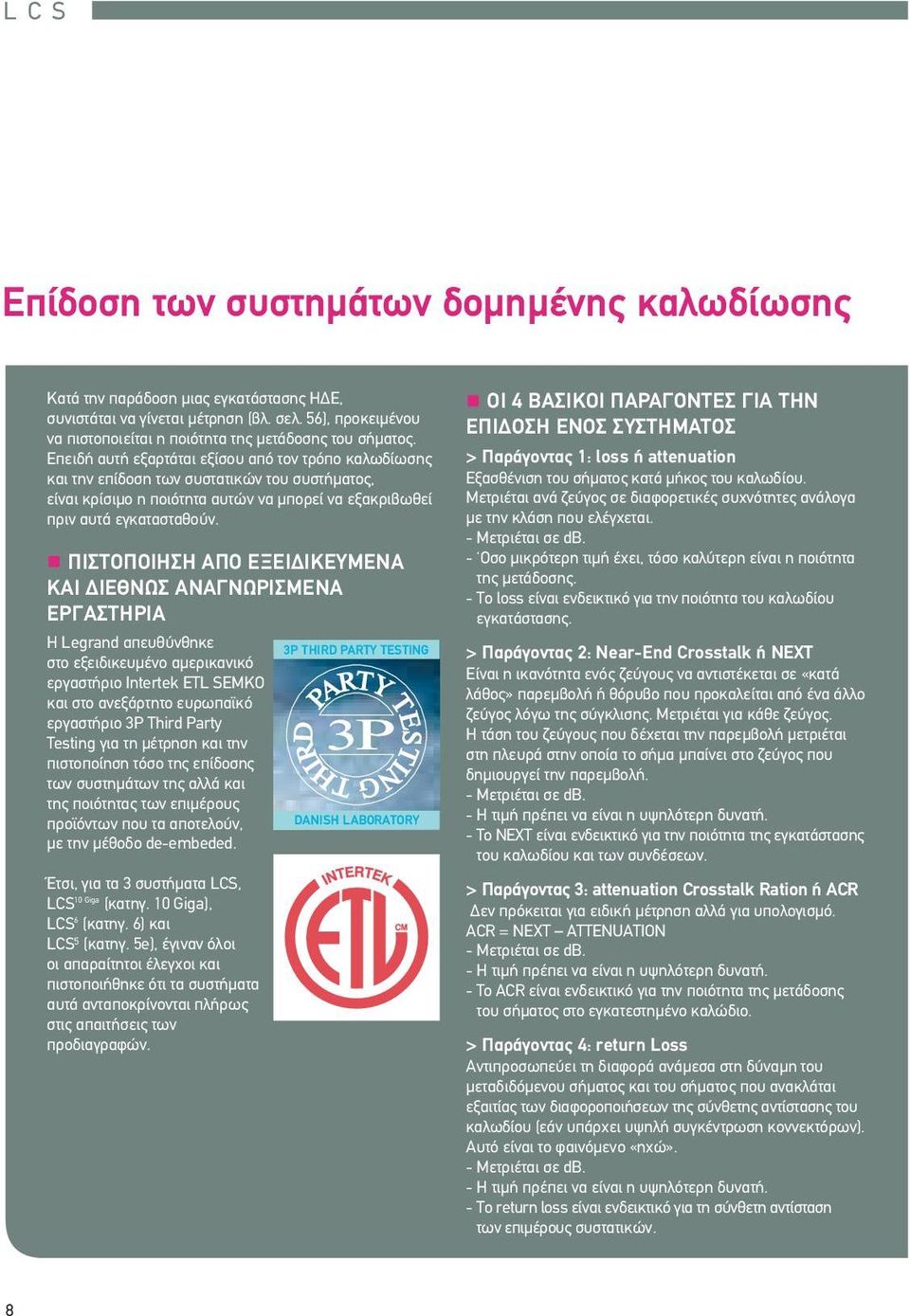

10 LCS Eπίδοση των συστημάτων δομημένης καλωδίωσης Κατά την παράδοση μιας εγκατάστασης ΗΔΕ, συνιστάται να γίνεται μέτρηση (βλ. σελ. 56), προκειμένου να πιστοποιείται η ποιότητα της μετάδοσης του σήματος. Επειδή αυτή εξαρτάται εξίσου από τον τρόπο καλωδίωσης και την επίδοση των συστατικών του συστήματος, είναι κρίσιμο η ποιότητα αυτών να μπορεί να εξακριβωθεί πριν αυτά εγκατασταθούν. ΠIΣTOΠOIHΣH AΠO EΞEIΔIKEYMENA KAI ΔIEΘNΩΣ ANAΓNΩPIΣMENA EPΓAΣTHPIA H Legrand απευθύνθηκε στο εξειδικευμένο αμερικανικό εργαστήριο Intertek ETL SEMKO και στο ανεξάρτητο ευρωπαϊκό εργαστήριο 3P Third Party Testing για τη μέτρηση και την πιστοποίηση τόσο της επίδοσης των συστημάτων της αλλά και της ποιότητας των επιμέρους προϊόντων που τα αποτελούν, με την μέθοδο de-embeded. Έτσι, για τα 3 συστήματα LCS, LCS 10 Giga (κατηγ. 10 Giga), LCS 6 (κατηγ. 6) και LCS 5 (κατηγ. 5e), έγιναν όλοι οι απαραίτητοι έλεγχοι και πιστοποιήθηκε ότι τα συστήματα αυτά ανταποκρίνονται πλήρως στις απαιτήσεις των προδιαγραφών. 3P THIRD PARTY TESTING DANISH LABORATORY OI 4 BAΣIKOI ΠAPAΓONTEΣ ΓIA THN EΠIΔOΣH ENOΣ ΣYΣTHMATOΣ > Παράγοντας 1: loss ή attenuation Eξασθένιση του σήματος κατά μήκος του καλωδίου. Μετριέται ανά ζεύγος σε διαφορετικές συχνότητες ανάλογα με την κλάση που ελέγχεται. - Μετριέται σε db. - Οσο μικρότερη τιμή έχει, τόσο καλύτερη είναι η ποιότητα της μετάδοσης. - Tο loss είναι ενδεικτικό για την ποιότητα του καλωδίου εγκατάστασης. > Παράγοντας 2: Near-End Crosstalk ή NEXT Είναι η ικανότητα ενός ζεύγους να αντιστέκεται σε «κατά λάθος» παρεμβολή ή θόρυβο που προκαλείται από ένα άλλο ζεύγος λόγω της σύγκλισης. Μετριέται για κάθε ζεύγος. Η τάση του ζεύγους που δέχεται την παρεμβολή μετριέται στη πλευρά στην οποία το σήμα μπαίνει στο ζεύγος που δημιουργεί την παρεμβολή. - Μετριέται σε db. - Η τιμή πρέπει να είναι η υψηλότερη δυνατή. - Το ΝΕΧΤ είναι ενδεικτικό για την ποιότητα της εγκατάστασης του καλωδίου και των συνδέσεων. > Παράγοντας 3: attenuation Crosstalk Ration ή ACR Δεν πρόκειται για ειδική μέτρηση αλλά για υπολογισμό. ΑCR = NEXT ATTENUATION - Μετριέται σε db. - Η τιμή πρέπει να είναι η υψηλότερη δυνατή. - Το ACR είναι ενδεικτικό για την ποιότητα της μετάδοσης του σήματος στο εγκατεστημένο καλώδιο. > Παράγοντας 4: return Loss Aντιπροσωπεύει τη διαφορά ανάμεσα στη δύναμη του μεταδιδόμενου σήματος και του σήματος που ανακλάται εξαιτίας των διαφοροποιήσεων της σύνθετης αντίστασης του καλωδίου (εάν υπάρχει υψηλή συγκέντρωση κοννεκτόρων). Αυτό είναι το φαινόμενο «ηχώ». - Μετριέται σε db. - Η τιμή πρέπει να είναι η υψηλότερη δυνατή. - Tο return loss είναι ενδεικτικό για τη σύνθετη αντίσταση των επιμέρους συστατικών. 8

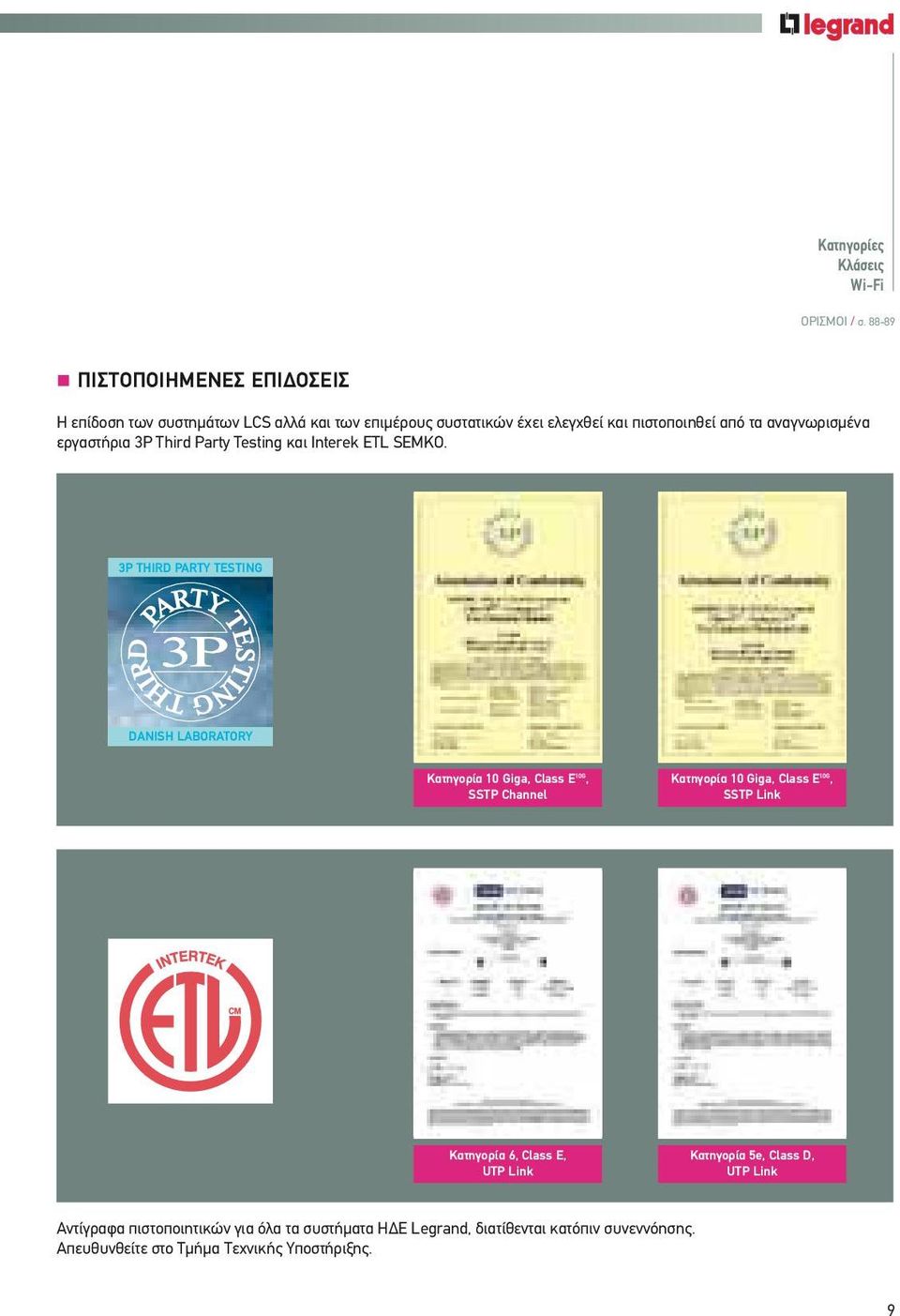

11 Kατηγορίες Kλάσεις Wi-Fi OPIΣMOI / σ ΠIΣTOΠOIHMENEΣ EΠIΔOΣEIΣ Η επίδοση των συστημάτων LCS αλλά και των επιμέρους συστατικών έχει ελεγχθεί και πιστοποιηθεί από τα αναγνωρισμένα εργαστήρια 3P Third Party Testing και Interek ETL SEMKO. 3P THIRD PARTY TESTING DANISH LABORATORY Kατηγορία 10 Giga, Class E 10G, SSTP Channel Kατηγορία 10 Giga, Class E 10G, SSTP Link Kατηγορία 6, Class E, UTP Link Kατηγορία 5e, Class D, UTP Link Aντίγραφα πιστοποιητικών για όλα τα συστήματα HΔE Legrand, διατίθενται κατόπιν συνεννόησης. Aπευθυνθείτε στο Tμήμα Tεχνικής Yποστήριξης. 9

12 EΠIΛOΓH Aπαιτήσεις για ταχύτητα σ. 11 Aπαιτήσεις για κινητικότητα σ. 14 Aπαιτήσεις για επεκτασιμότητα σ του κατάλληλου συστήματος ανάλογα με τις ανάγκες σας Σήμερα, οι εφαρμογές πολυμέσων γνωρίζουν μία πολύ μεγάλη άνθιση. Στο πεδίο των επιχειρήσεων και των επαγγελματικών χώρων διατίθεται ένα μεγάλο πλήθος από δυνατότητες: τηλεσυνδιάσκεψη μεταφορά μεγάλων αρχείων τηλεφωνία ΙΡ πρόσβαση στο δίκτυο από κάθε σημείο της επιχείρησης... Η ανάπτυξη των εφαρμογών πολυμέσων έχει ως αποτέλεσμα και τη συνεχή εξέλιξη της πληροφορικής, των δικτύων και των απαιτήσεων. Eξοπλισμός Θέσεων εργασίας σ. 18 Aπαιτήσεις για ασφάλεια σ. 20 Aπαιτήσεις για σύγκλιση των δικτύων σ. 22 Η ύπαρξη συστημάτων υψηλής επίδοσης είναι βασική απαίτηση των χρηστών. Για να ανταποκριθούμε αποτελεσματικά, είναι σημαντικό να δώσουμε ιδιαίτερη σημασία στις διαφορετικές απαιτήσεις των χρηστών ή των χειριστών σχετικά με την ταχύτητα, την κινητικότητα και την επεκτασιμότητα. Η επιλογή του καλύτερου συστήματος ανάλογα με τις απαιτήσεις σημαίνει επιπλέον, σωστό υπολογισμό του εξοπλισμού των θέσεων εργασίας και της ασφάλειας της εγκατάστασης, λαμβάνοντας πάντα υπόψη τις νέες τεχνολογικές εφαρμογές που εμφανίζονται. 10

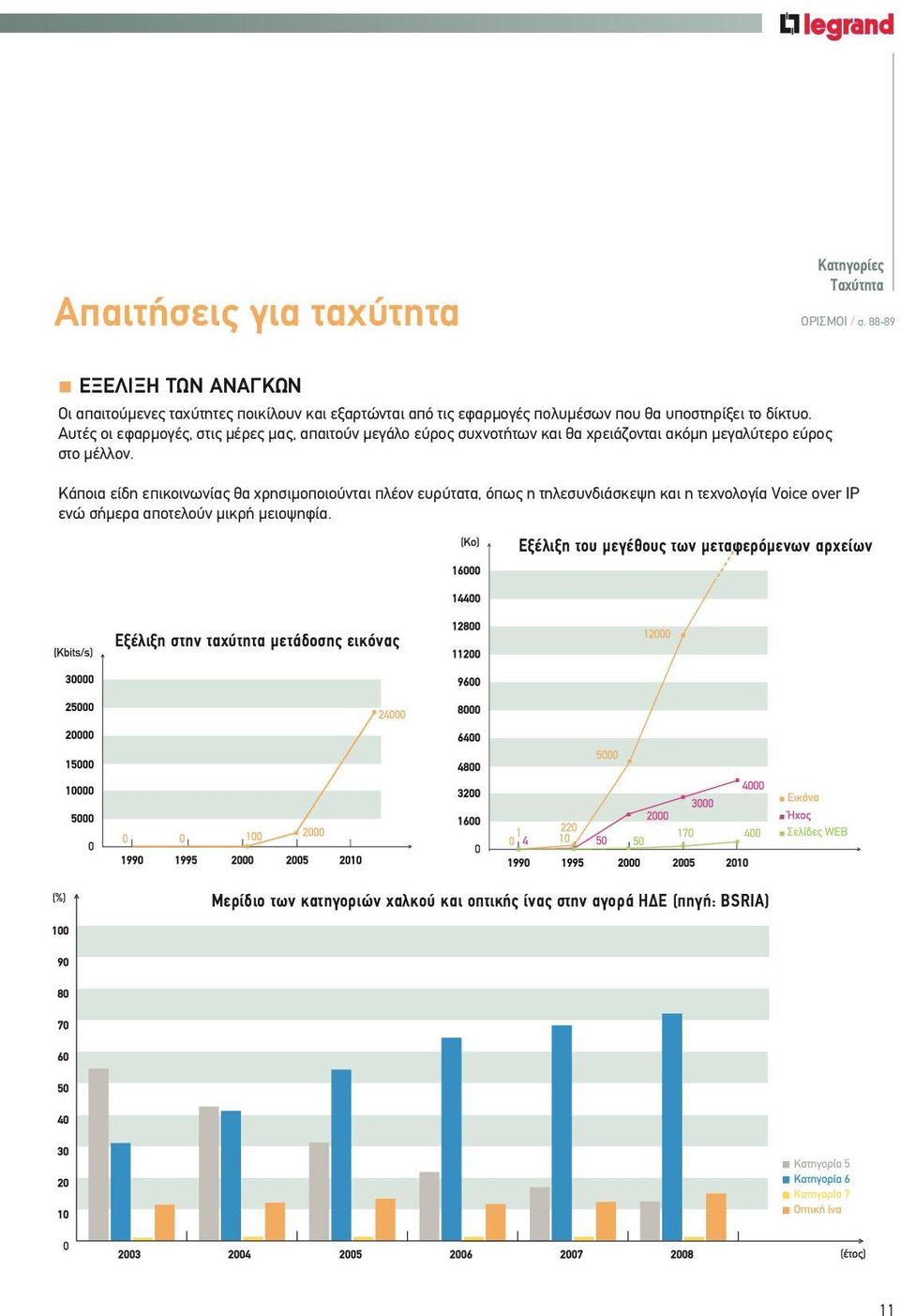

13 Kατηγορίες Tαχύτητα Aπαιτήσεις για ταχύτητα OPIΣMOI / σ EΞEΛIΞH TΩN ANAΓKΩN Οι απαιτούμενες ταχύτητες ποικίλουν και εξαρτώνται από τις εφαρμογές πολυμέσων που θα υποστηρίξει το δίκτυο. Αυτές οι εφαρμογές, στις μέρες μας, απαιτούν μεγάλο εύρος συχνοτήτων και θα χρειάζονται ακόμη μεγαλύτερο εύρος στο μέλλον. Κάποια είδη επικοινωνίας θα χρησιμοποιούνται πλέον ευρύτατα, όπως η τηλεσυνδιάσκεψη και η τεχνολογία Voice over IP ενώ σήμερα αποτελούν μικρή μειοψηφία. Eξέλιξη του μεγέθους των μεταφερόμενων αρχείων Eξέλιξη στην ταχύτητα μετάδοσης εικόνας Mερίδιο των κατηγοριών χαλκού και οπτικής ίνας στην αγορά HΔE (πηγή: BSRIA) 11

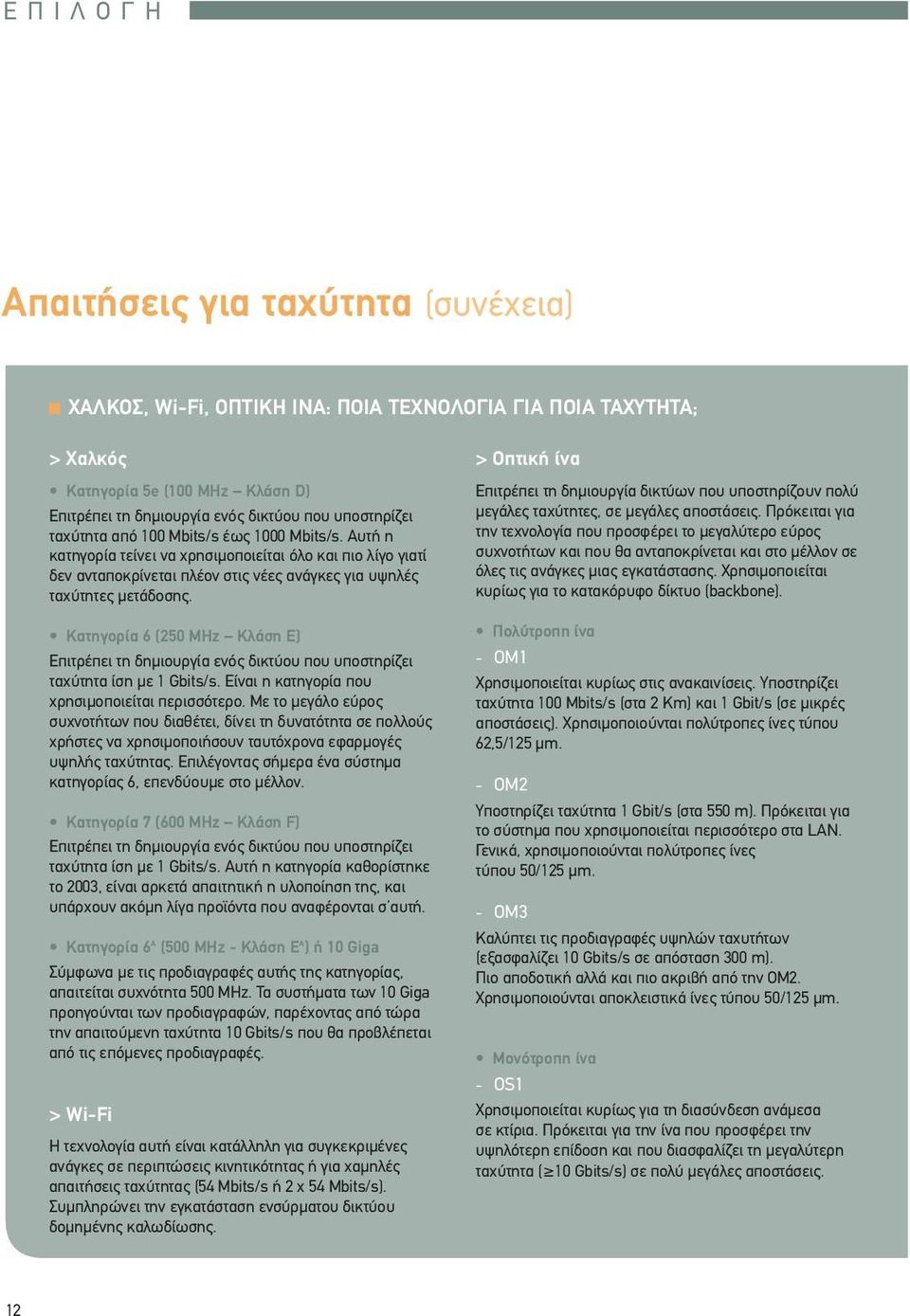

14 EΠIΛOΓH Aπαιτήσεις για ταχύτητα (συνέχεια) XAΛKOΣ, Wi-Fi, OΠTIKH INA: ΠOIA TEXNOΛOΓIA ΓIA ΠOIA TAXYTHTA; > Xαλκός Kατηγορία 5e (100 MHz Kλάση D) Επιτρέπει τη δημιουργία ενός δικτύου που υποστηρίζει ταχύτητα από 100 Mbits/s έως 1000 Mbits/s. Αυτή η κατηγορία τείνει να χρησιμοποιείται όλο και πιο λίγο γιατί δεν ανταποκρίνεται πλέον στις νέες ανάγκες για υψηλές ταχύτητες μετάδοσης. Kατηγορία 6 (250 MHz Kλάση E) Επιτρέπει τη δημιουργία ενός δικτύου που υποστηρίζει ταχύτητα ίση με 1 Gbits/s. Είναι η κατηγορία που χρησιμοποιείται περισσότερο. Mε το μεγάλο εύρος συχνοτήτων που διαθέτει, δίνει τη δυνατότητα σε πολλούς χρήστες να χρησιμοποιήσουν ταυτόχρονα εφαρμογές υψηλής ταχύτητας. Επιλέγοντας σήμερα ένα σύστημα κατηγορίας 6, επενδύουμε στο μέλλον. Kατηγορία 7 (600 MHz Kλάση F) Eπιτρέπει τη δημιουργία ενός δικτύου που υποστηρίζει ταχύτητα ίση με 1 Gbits/s. Aυτή η κατηγορία καθορίστηκε το 2003, είναι αρκετά απαιτητική η υλοποίηση της, και υπάρχουν ακόμη λίγα προϊόντα που αναφέρονται σ αυτή. Kατηγορία 6 A (500 MHz - Kλάση E A ) ή 10 Giga Σύμφωνα με τις προδιαγραφές αυτής της κατηγορίας, απαιτείται συχνότητα 500 MHz. Τα συστήματα των 10 Giga προηγούνται των προδιαγραφών, παρέχοντας από τώρα την απαιτούμενη ταχύτητα 10 Gbits/s που θα προβλέπεται από τις επόμενες προδιαγραφές. > Wi-Fi Η τεχνολογία αυτή είναι κατάλληλη για συγκεκριμένες ανάγκες σε περιπτώσεις κινητικότητας ή για χαμηλές απαιτήσεις ταχύτητας (54 Mbits/s ή 2 x 54 Mbits/s). Συμπληρώνει την εγκατάσταση ενσύρματου δικτύου δομημένης καλωδίωσης. > Oπτική ίνα Επιτρέπει τη δημιουργία δικτύων που υποστηρίζουν πολύ μεγάλες ταχύτητες, σε μεγάλες αποστάσεις. Πρόκειται για την τεχνολογία που προσφέρει το μεγαλύτερο εύρος συχνοτήτων και που θα ανταποκρίνεται και στο μέλλον σε όλες τις ανάγκες μιας εγκατάστασης. Χρησιμοποιείται κυρίως για το κατακόρυφο δίκτυο (backbone). Πολύτροπη ίνα - OM1 Xρησιμοποιείται κυρίως στις ανακαινίσεις. Yποστηρίζει ταχύτητα 100 Mbits/s (στα 2 Km) και 1 Gbit/s (σε μικρές αποστάσεις). Xρησιμοποιούνται πολύτροπες ίνες τύπου 62,5/125 μm. - OM2 Yποστηρίζει ταχύτητα 1 Gbit/s (στα 550 m). Πρόκειται για το σύστημα που χρησιμοποιείται περισσότερο στα LAN. Γενικά, χρησιμοποιούνται πολύτροπες ίνες τύπου 50/125 μm. - OM3 Καλύπτει τις προδιαγραφές υψηλών ταχυτήτων (εξασφαλίζει 10 Gbits/s σε απόσταση 300 m). Πιο αποδοτική αλλά και πιο ακριβή από την ΟΜ2. Χρησιμοποιούνται αποκλειστικά ίνες τύπου 50/125 μm. Mονότροπη ίνα - OS1 Χρησιμοποιείται κυρίως για τη διασύνδεση ανάμεσα σε κτίρια. Πρόκειται για την ίνα που προσφέρει την υψηλότερη επίδοση και που διασφαλίζει τη μεγαλύτερη ταχύτητα ( 10 Gbits/s) σε πολύ μεγάλες αποστάσεις. 12

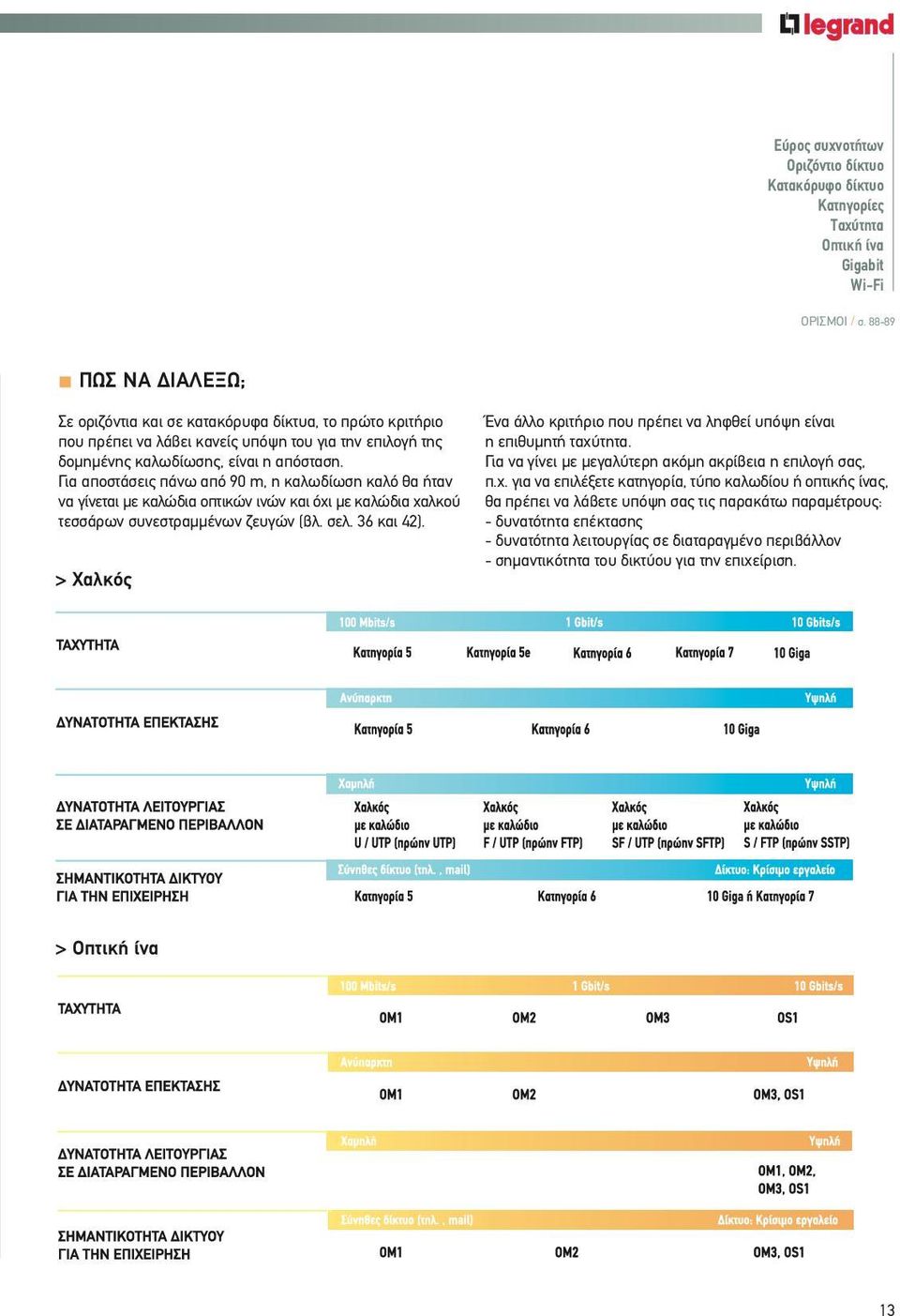

15 Eύρος συχνοτήτων Oριζόντιο δίκτυο Kατακόρυφο δίκτυο Kατηγορίες Tαχύτητα Oπτική ίνα Gigabit Wi-Fi OPIΣMOI / σ ΠΩΣ NA ΔIAΛEΞΩ; Σε οριζόντια και σε κατακόρυφα δίκτυα, το πρώτο κριτήριο που πρέπει να λάβει κανείς υπόψη του για την επιλογή της δομημένης καλωδίωσης, είναι η απόσταση. Για αποστάσεις πάνω από 90 m, η καλωδίωση καλό θα ήταν να γίνεται με καλώδια οπτικών ινών και όχι με καλώδια χαλκού τεσσάρων συνεστραμμένων ζευγών (βλ. σελ. 36 και 42). > Xαλκός Ένα άλλο κριτήριο που πρέπει να ληφθεί υπόψη είναι η επιθυμητή ταχύτητα. Για να γίνει με μεγαλύτερη ακόμη ακρίβεια η επιλογή σας, π.χ. για να επιλέξετε κατηγορία, τύπο καλωδίου ή οπτικής ίνας, θα πρέπει να λάβετε υπόψη σας τις παρακάτω παραμέτρους: - δυνατότητα επέκτασης - δυνατότητα λειτουργίας σε διαταραγμένο περιβάλλον - σημαντικότητα του δικτύου για την επιχείριση. > Οπτική ίνα 13

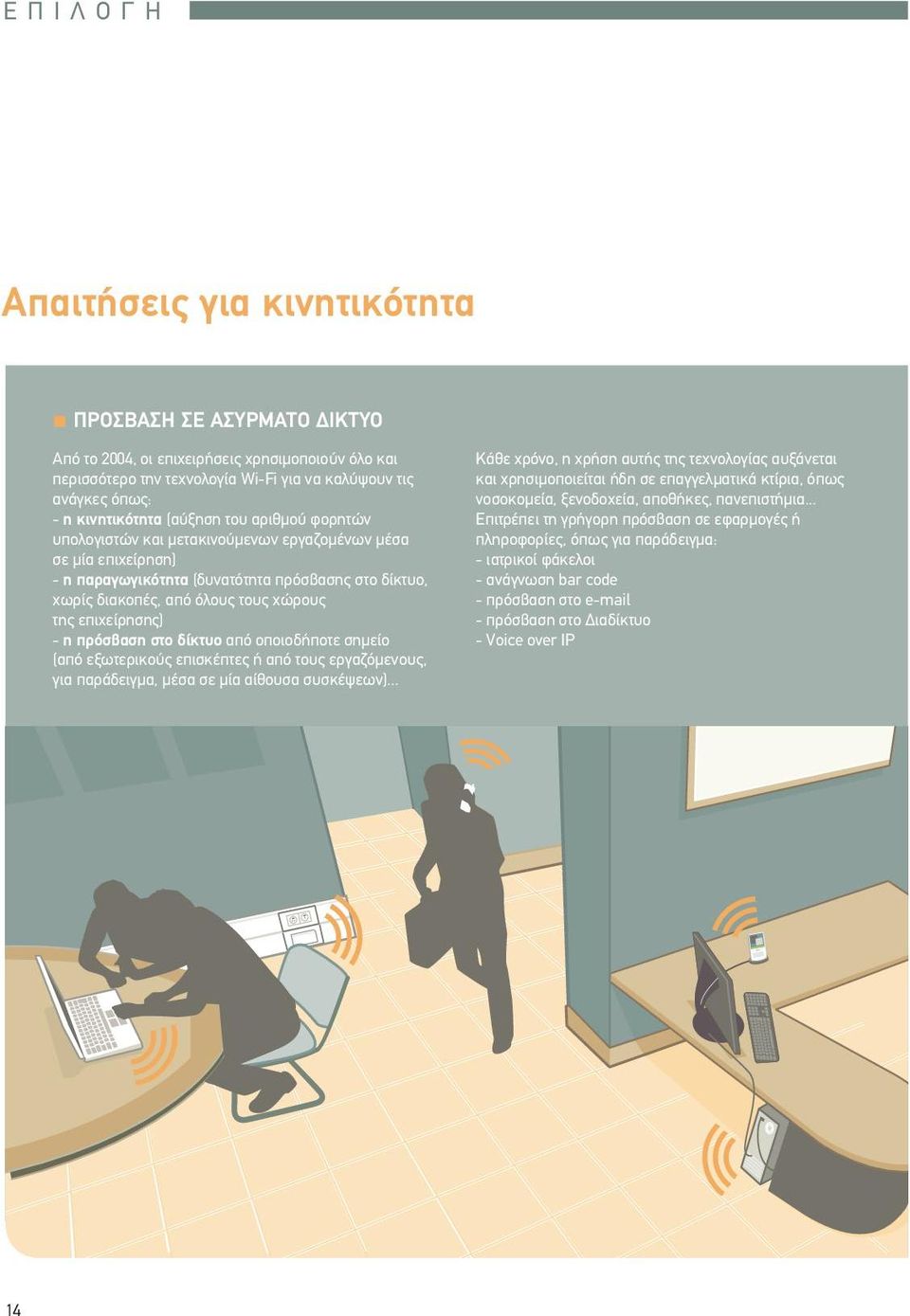

16 EΠIΛOΓH Aπαιτήσεις για κινητικότητα ΠPOΣBAΣH ΣE AΣYPMATO ΔIKTYO Από το 2004, οι επιχειρήσεις χρησιμοποιούν όλο και περισσότερο την τεχνολογία Wi-Fi για να καλύψουν τις ανάγκες όπως: - η κινητικότητα (αύξηση του αριθμού φορητών υπολογιστών και μετακινούμενων εργαζομένων μέσα σε μία επιχείρηση) - η παραγωγικότητα (δυνατότητα πρόσβασης στο δίκτυο, χωρίς διακοπές, από όλους τους χώρους της επιχείρησης) - η πρόσβαση στο δίκτυο από οποιοδήποτε σημείο (από εξωτερικούς επισκέπτες ή από τους εργαζόμενους, για παράδειγμα, μέσα σε μία αίθουσα συσκέψεων)... Κάθε χρόνο, η χρήση αυτής της τεχνολογίας αυξάνεται και χρησιμοποιείται ήδη σε επαγγελματικά κτίρια, όπως νοσοκομεία, ξενοδοχεία, αποθήκες, πανεπιστήμια... Επιτρέπει τη γρήγορη πρόσβαση σε εφαρμογές ή πληροφορίες, όπως για παράδειγμα: - ιατρικοί φάκελοι - ανάγνωση bar code - πρόσβαση στο - πρόσβαση στο Διαδίκτυο - Voice over IP 14

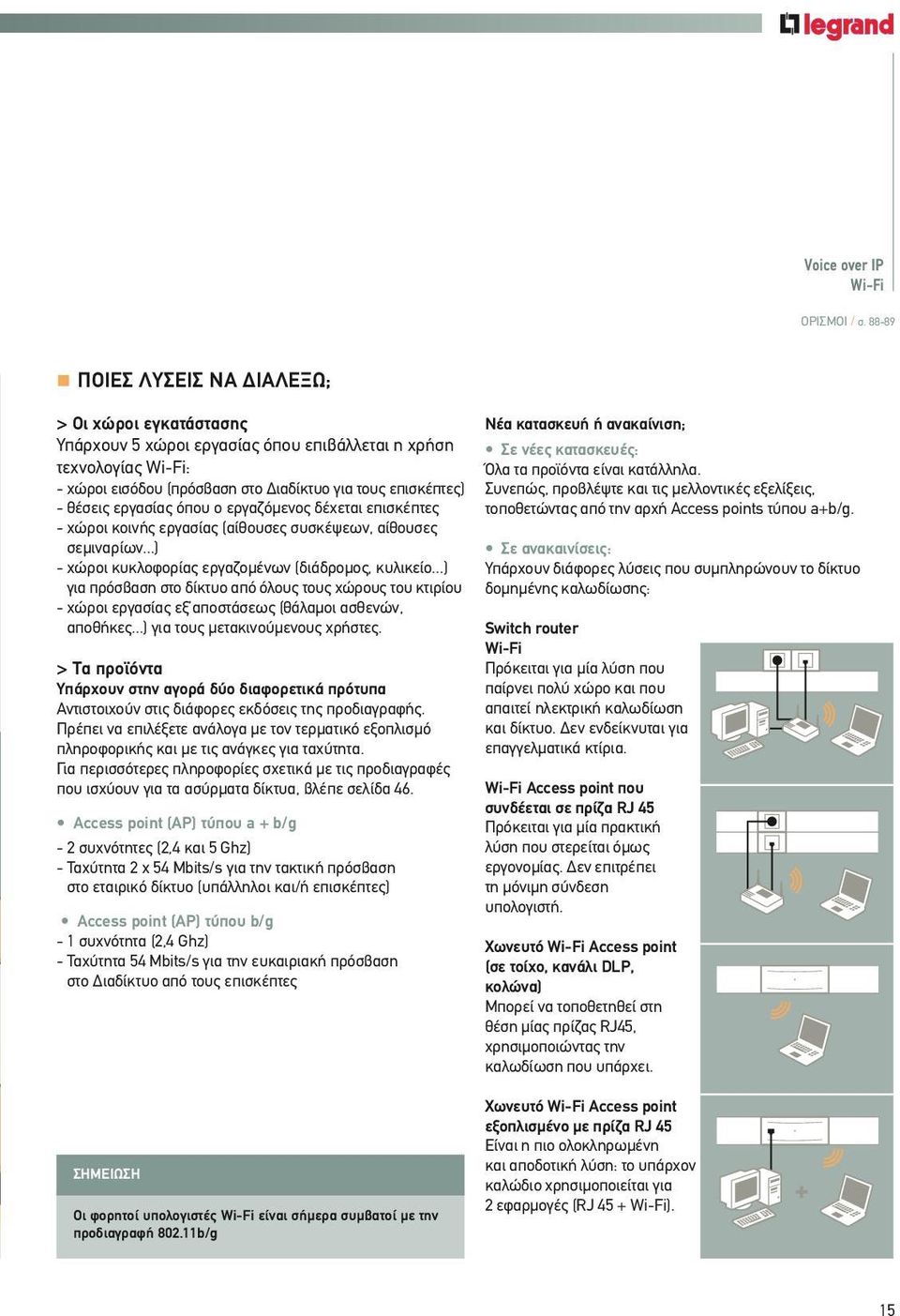

17 Voice over IP Wi-Fi OPIΣMOI / σ ΠOIEΣ ΛYΣEIΣ NA ΔIAΛEΞΩ; > Oι χώροι εγκατάστασης Υπάρχουν 5 χώροι εργασίας όπου επιβάλλεται η χρήση τεχνολογίας Wi-Fi: - χώροι εισόδου (πρόσβαση στο Διαδίκτυο για τους επισκέπτες) - θέσεις εργασίας όπου ο εργαζόμενος δέχεται επισκέπτες - χώροι κοινής εργασίας (αίθουσες συσκέψεων, αίθουσες σεμιναρίων...) - χώροι κυκλοφορίας εργαζομένων (διάδρομος, κυλικείο...) για πρόσβαση στο δίκτυο από όλους τους χώρους του κτιρίου - χώροι εργασίας εξ αποστάσεως (θάλαμοι ασθενών, αποθήκες...) για τους μετακινούμενους χρήστες. > Tα προϊόντα Yπάρχουν στην αγορά δύο διαφορετικά πρότυπα Αντιστοιχούν στις διάφορες εκδόσεις της προδιαγραφής. Πρέπει να επιλέξετε ανάλογα με τον τερματικό εξοπλισμό πληροφορικής και με τις ανάγκες για ταχύτητα. Για περισσότερες πληροφορίες σχετικά με τις προδιαγραφές που ισχύουν για τα ασύρματα δίκτυα, βλέπε σελίδα 46. Access point (AP) τύπου a + b/g - 2 συχνότητες (2,4 και 5 Ghz) - Ταχύτητα 2 x 54 Mbits/s για την τακτική πρόσβαση στο εταιρικό δίκτυο (υπάλληλοι και/ή επισκέπτες) Access point (AP) τύπου b/g - 1 συχνότητα (2,4 Ghz) - Ταχύτητα 54 Mbits/s για την ευκαιριακή πρόσβαση στο Διαδίκτυο από τους επισκέπτες Nέα κατασκευή ή ανακαίνιση; Σε νέες κατασκευές: Όλα τα προϊόντα είναι κατάλληλα. Συνεπώς, προβλέψτε και τις μελλοντικές εξελίξεις, τοποθετώντας από την αρχή Access points τύπου a+b/g. Σε ανακαινίσεις: Υπάρχουν διάφορες λύσεις που συμπληρώνουν το δίκτυο δομημένης καλωδίωσης: Switch router Wi-Fi Πρόκειται για μία λύση που παίρνει πολύ χώρο και που απαιτεί ηλεκτρική καλωδίωση και δίκτυο. Δεν ενδείκνυται για επαγγελματικά κτίρια. Wi-Fi Access point που συνδέεται σε πρίζα RJ 45 Πρόκειται για μία πρακτική λύση που στερείται όμως εργονομίας. Δεν επιτρέπει τη μόνιμη σύνδεση υπολογιστή. Xωνευτό Wi-Fi Access point (σε τοίχο, κανάλι DLP, κολώνα) Μπορεί να τοποθετηθεί στη θέση μίας πρίζας RJ45, χρησιμοποιώντας την καλωδίωση που υπάρχει. ΣHMEIΩΣH Oι φορητοί υπολογιστές Wi-Fi είναι σήμερα συμβατοί με την προδιαγραφή b/g Χωνευτό Wi-Fi Access point εξοπλισμένο με πρίζα RJ 45 Είναι η πιο ολοκληρωμένη και αποδοτική λύση: το υπάρχον καλώδιο χρησιμοποιείται για 2 εφαρμογές (RJ 45 + Wi-Fi). 15

18 EΠIΛOΓH Aπαιτήσεις για επεκτασιμότητα ΓIA TIΣ ANAΓKEΣ TOY ΣHMEPA KAI TOY AYPIO Τα επαγγελματικά κτίρια εξελίσσονται με το χρόνο, καθώς εντάσσονται στο δυναμικό τους νέοι υπάλληλοι ή νέες δραστηριότητες... Η εγκατάσταση (ηλεκτρολογική εγκατάσταση για δίκτυο ισχυρών ή ασθενών ρευμάτων) θα πρέπει απαραιτήτως λοιπόν να μπορεί να ανταποκριθεί στις μελλοντικές απαιτήσεις των χρηστών των κτιρίων. Σε περιπτώσεις νέων γραφείων, η ανάγκη για δυνατότητα επέκτασης και προσαρμογής του δικτύου είναι άμεση: με την παραλαβή της εγκατάστασης, όλες οι δυνατές λειτουργίες θα πρέπει να μπορούν να εφαρμοστούν άμεσα, από την αλλαγή στη διαμόρφωση και τη διάρθρωση των θέσεων εργασίας έως την ασφάλεια της πρόσβασης. Το κριτήριο της «επεκτασιμότητας» είναι φυσικό να λαμβάνεται υπόψη στην περίπτωση κενών γραφείων. Ωστόσο, παίζει όλο και σημαντικότερο ρόλο και σε άλλου είδους κτίρια που απαιτούν επίσης ευελιξία και προσαρμοστικότητα. 16

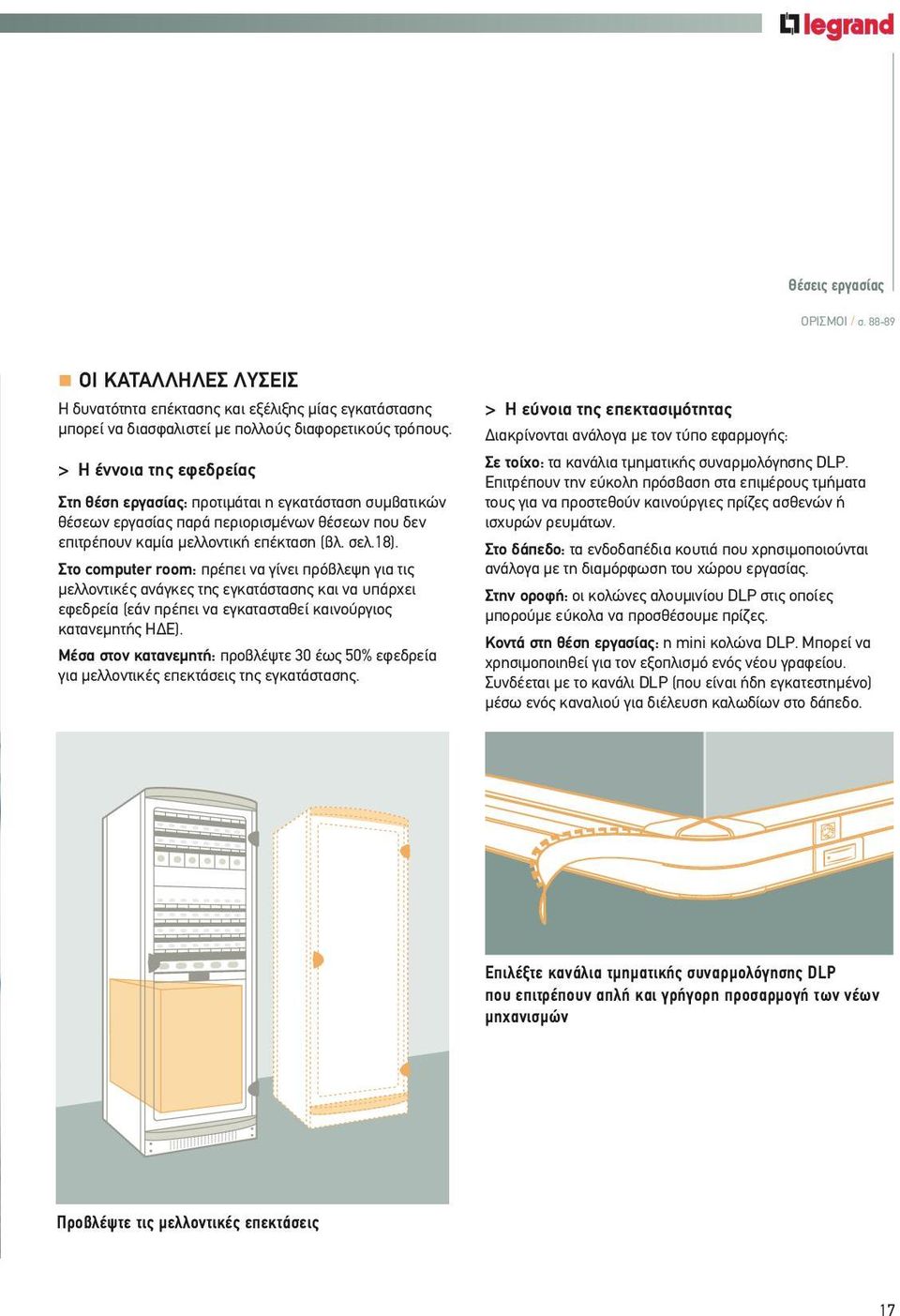

19 Θέσεις εργασίας OPIΣMOI / σ OI KATAΛΛHΛEΣ ΛYΣEIΣ Η δυνατότητα επέκτασης και εξέλιξης μίας εγκατάστασης μπορεί να διασφαλιστεί με πολλούς διαφορετικούς τρόπους. > H έννοια της εφεδρείας Στη θέση εργασίας: προτιμάται η εγκατάσταση συμβατικών θέσεων εργασίας παρά περιορισμένων θέσεων που δεν επιτρέπουν καμία μελλοντική επέκταση (βλ. σελ.18). Στο computer room: πρέπει να γίνει πρόβλεψη για τις μελλοντικές ανάγκες της εγκατάστασης και να υπάρχει εφεδρεία (εάν πρέπει να εγκατασταθεί καινούργιος κατανεμητής ΗΔΕ). Μέσα στον κατανεμητή: προβλέψτε 30 έως 50% εφεδρεία για μελλοντικές επεκτάσεις της εγκατάστασης. > H εύνοια της επεκτασιμότητας Διακρίνονται ανάλογα με τον τύπο εφαρμογής: Σε τοίχο: τα κανάλια τμηματικής συναρμολόγησης DLP. Επιτρέπουν την εύκολη πρόσβαση στα επιμέρους τμήματα τους για να προστεθούν καινούργιες πρίζες ασθενών ή ισχυρών ρευμάτων. Στο δάπεδο: τα ενδοδαπέδια κουτιά που χρησιμοποιούνται ανάλογα με τη διαμόρφωση του χώρου εργασίας. Στην οροφή: οι κολώνες αλουμινίου DLP στις οποίες μπορούμε εύκολα να προσθέσουμε πρίζες. Κοντά στη θέση εργασίας: η mini κολώνα DLP. Μπορεί να χρησιμοποιηθεί για τον εξοπλισμό ενός νέου γραφείου. Συνδέεται με το κανάλι DLP (που είναι ήδη εγκατεστημένο) μέσω ενός καναλιού για διέλευση καλωδίων στο δάπεδο. Eπιλέξτε κανάλια τμηματικής συναρμολόγησης DLP που επιτρέπουν απλή και γρήγορη προσαρμογή των νέων μηχανισμών Προβλέψτε τις μελλοντικές επεκτάσεις 17

20 EΠIΛOΓH Σχεδιασμός και εξοπλισμός των θέσεων εργασίας EΞOΠΛIΣMOΣ TΩN ΘEΣEΩN EPΓAΣIAΣ > Eξοπλισμός σε πρίζες Συμβατική θέση εργασίας Απαιτεί 3 πρίζες RJ45: - μία πρίζα για το τηλέφωνο - μία πρίζα για πληροφορική (PC) - μία πρίζα για τις συμπληρωματικές εφαρμογές (εκτυπωτής δικτύου, φαξ...) Περιορισμένη θέση εργασίας Είναι εξοπλισμένη με 2 πρίζες RJ45: - μία πρίζα για το τηλέφωνο - μία πρίζα για πληροφορική (PC) Θέση εργασίας υψηλής επίδοσης Eίναι εξοπλισμένη με 3 πρίζες RJ45 και μία πρίζα οπτικών ινών. Αυτός ο εξοπλισμός ενδείκνυται για θέσεις εργασίας με μεγάλες απαιτήσεις όσον αφορά την ταχύτητα και την ασφάλεια, καθώς και την αδιάλειπτη λειτουργία. ΣHMEIΩΣH Οι λόγοι για τους οποίους θα πρέπει να προτιμήσετε τις συμβατικές θέσεις εργασίας από τις περιορισμένες είναι οι εξής: - η αδιάλλειπτη χρήση, περιορίζοντας έτσι το ενδεχόμενο η θέση εργασίας να τεθεί εκτός λειτουργίας - η δυνατότητα επέκτασης, που επιτρέπει να καλυφθούν μελλοντικές ανάγκες, που είναι ακόμη άγνωστες σήμερα. 18

21 Θέση εργασίας Wi-Fi OPIΣMOI / σ > O κατάλληλος αριθμός Wi-Fi Access points Ο σχεδιασμός του εξοπλισμού των θέσεων εργασίας δεν περιορίζεται στο σωστό αριθμό πριζών RJ 45. Θα πρέπει να προβλεφθεί και ο σωστός αριθμός Wi-Fi Access points. Oι κανόνες που πρέπει να γνωρίζετε: - για τοπικές ανάγκες μικρής κλίμακας (π.χ. στο σημείο υποδοχής του κτιρίου), προβλέψτε 1 Access point - για τη συνολική και αποδοτική κάλυψη του κτιρίου, θα πρέπει να προβλεφθεί 1 Access point ανά 100 τ.μ. - για τα γραφεία όπου οι υπάλληλοι δέχονται συναδέλφους τους ή επισκέπτες, θα πρέπει να προβλεφθούν Wi-Fi Access points εξοπλισμένα με πρίζα RJ 45 που επιτρέπει την ταυτόχρονη ενσύρματη σύνδεση ενός υπολογιστή στο δίκτυο. Προβλέψτε τη δυνατότητα ασύρματης πρόσβασης στο δίκτυο από την αρχική φάση της εγκατάστασης 19

22 EΠIΛOΓH Απαιτήσεις για ασφάλεια του δικτύου AΠAITHΣEIΣ ΓIA AΣΦAΛEIA KAI EMΠIΣTEYTIKOTHTA TΩN ΠΛHPOΦOPIΩN Σήμερα, τα επαγγελματικά κτίρια πρέπει να σχεδιάζονται εξασφαλίζοντας οπωσδήποτε την ασφάλεια των υποδομών των δικτύων επικοινωνίας. Η παραμικρή βλάβη (πρόσκαιρη ή μόνιμη) μπορεί να επιφέρει σημαντικές απώλειες που οδηγούν σε σοβαρές συνέπειες για μία επιχείριση: απώλεια πελατών και πλήγμα στην εικόνα με δελτία αποστολής που δεν στέλνονται, παραγγελίες που δεν εκτελούνται, απώλεια μεριδίων στην αγορά, κ.λπ. Επομένως, πρέπει να διασφαλιστεί η αδιάκοπη σύνδεση, 24 ώρες το 24ωρο, ώστε να μην υπάρχει κίνδυνος για βλάβες και ώστε να έχουν τη μεγαλύτερη δυνατή εξασφάλιση και σιγουριά οι χρήστες. H ασφάλεια του δικτύου επικοινωνίας πρέπει να ληφθεί υπόψη από την αρχική φάση της κατασκευής του κτιρίου: οποιαδήποτε ενέργεια μετά από κάποιο συμβάν γίνεται συχνά πολύ αργά ενώ οι όποιες προσαρμογές πρέπει να γίνουν εκ των υστέρων στην εγκατάσταση, κοστίζουν συχνά πολύ περισσότερο. Παράδειγμα σχεδιασμού ασφαλούς δικτύου 20

23 Oπτική ίνα Gigabit Θέση εργασίας Kατανεμητές Tοπικοί κατανεμητές OPIΣMOI / σ OI KATAΛΛHΛEΣ ΛYΣEIΣ > H ασφάλεια της εγκατάστασης στο κατακόρυφο δίκτυο Αυτή συνίσταται στην αρχή της εφεδρείας και της συνέργειας όλων των υποδομών που χρησιμοποιούνται για το δίκτυο της επικοινωνίας (όδευση καλωδίων, computer room, ηλεκτρική πηγή, ). Για την καλύτερη κατανόηση αυτών, η Γαλλική ένωση κατασκευαστών δημιούργησε το έντυπο αναφοράς SRO (Security Raccordement Optique - Ασφάλεια Οπτικής Σύνδεσης) το οποίο μπορεί να χρησιμοποιηθεί στις προδιαγραφές της εγκατάστασης. Υπάρχουν διάφορα επίπεδα ασφάλειας. Κάθε επίπεδο συμπεριλαμβάνει και όλα τα χαρακτηριστικά του προηγούμενου επιπέδου. Η επιλογή γίνεται με βάση τη σημασία που έχει το δίκτυο για μία επιχείρηση ή με βάση τη σημαντικότητα της εγκατάστασης. Eπίπεδο 1 Δυνατές προσθήκες στο επίπεδο 1 Eπίπεδο 2 Δυνατές προσθήκες στο επίπεδο 2 1 κόμβος μεταδόσεων: διπλή τροφοδοσία, διπλή πρόσβαση στην οπτική ίνα 1 computer room τουλάχιστον Διπλό πέρασμα καλωδιώσεων Bρόγχος οπτικής ίνας UPS τροφοδοσία σε 1 τουλάχιστον computer room 2 κόμβοι μετάδοσης: διπλή τροφοδοσία, διπλή πρόσβαση στην οπτική ίνα σε κάθε κόμβο 2 computer room τουλάχιστον Διπλό πέρασμα καλωδιώσεων Bρόγχος οπτικής ίνας σε 2 computer room UPS τροφοδοσία σε κάθε computer room > Η ασφάλεια της εγκατάστασης στο οριζόντιο δίκτυο Αυτή συνίσταται στη λήψη όλων των απαραίτητων μέτρων ώστε να διασφαλιστεί η συνεχής και απρόσκοπτη λειτουργία της θέσης εργασίας. Συνεπώς, πρέπει να γίνει σωστή πρόβλεψη για τον αριθμό των πριζών και κατά προτίμηση χρήση οπτικής ίνας όπου η εγκατάσταση είναι υψηλής σημαντικότητας (βλ. παρακάτω). > H ασφάλεια των δεδομένων Η οπτική ίνα και το σύστημα LCS 10 Giga με καλώδιο S/FTP (πρώην SSTP) ανταποκρίνονται αναμφισβήτητα στην ανάγκη για αυξημένη ασφάλεια στη μετάδοση των πληροφοριών. Επίσης, παρέχουν μεγάλη αξιοπιστία. Σε εγκαταστάσεις με μεγάλη σημαντικότητα, θα πρέπει να προτιμηθεί η οπτική ίνα γιατί στην περίπτωση τέτοιας εγκατάστασης είναι πολύ δύσκολο να «συνδεθεί» κάποιος «ανεπιθύμητος». Όσον αφορά τις εφαρμογές Wi-Fi, όλες οι προδιαγραφές και ιδιαίτερα η προδιαγραφή i, απαντούν στις απαιτήσεις για ασφάλεια εκ μέρους των εταιριών (βλέπε σελ. 46). Επίσης, θα πρέπει να προστατεύονται και οι εφαρμογές πληροφορικής όπως η πρόσβαση στο Διαδίκτυο, κ.λπ... Αυτά είναι πλέον αρμοδιότητες του διαχειριστή του δικτύου. 21

24 EΠIΛOΓH Απαιτήσεις για σύγκλιση των δικτύων ΠΡΟΣ ΤΗ ΣΥΓΚΛΙΣΗ ΤΩΝ ΔΙΚΤΥΩΝ > H εξέλιξη των αναγκών Σήμερα όλο και περισσότερο υπάρχει σύγκλιση ανάμεσα στα δίκτυα τηλεπικοινωνιών και πληροφορικής. Οι ψηφιακές εφαρμογές όπως η videοσυνδιάκεψη και η επίβλεψη των συστημάτων (έλεγχος εισόδου, τηλεπαρακολούθηση...) οδηγούν στη χρήση κοινών πρωτόκολλων εκεί που στο παρελθόν, για κάθε εφαρμογή (τηλεόραση, τηλέφωνο, video) ήταν απαραίτητο διαφορετικό είδος καλωδίου ή πρωτόκολλου, χωρίς καμμία συμβατότητα τα μεν με τα δε. Το πρωτόκολλο ΙΡ, επιτρέπει σήμερα να συμπιέσουμε και να μετατρέψουμε τον ήχο σε ψηφιακό. Μιλάμε συνεπώς για σύγκλιση δικτύων, όπου είναι δυνατή η ενσωμάτωση ήχου, δεδοδένων και εικόνας κάτω από το ίδιο δίκτυο ΙΡ. Συνεπώς ένας μεγάλος αριθμός συσκευών τηλεφωνίας, τηλεόρασης, τηλεπαρακολούθησης και έλεγχου εισόδου μπορούν να χρησιμοποιήσουν την ίδια γλώσσα. > Ένα κοινό δίκτυο για όλες τις εφαρμογές Τα πρωτόκολλα ΙΡ μπορούν να χρησιμοποιήσουν το σύστημα δομημένης καλωδίωσης ΗΔΕ για να προσφέρουν μια τέλεια επεκτασιμότητα της εγκατάστασης και μια διασύνδεση των ψηφιακών εφαρμογών. Η χρήση ενός κοινού τύπου κοννέκτορα και μιας κοινής συνδεσμολογίας απλουστεύει την εγκατάσταση και τη συντήρηση και μειώνει σημαντικά το κόστος και ειδικά αυτό της επικοινωνίας. 22

25 Πρωτόκολο IP Voice over IP Wi-Fi OPIΣMOI / σ ΨΗΦΙΑΚΕΣ ΛΥΣΕΙΣ IP (INTERNET PROTOCOL) > Τηλεφωνία IP Ενσύρματη τηλεφωνία Παραδοσιακά, η τηλεφωνία (δίκτυο PSTN) επιτρέπει τη μετάδοση ήχου και η πληροφορική τη μεταφορά δεδομένων. Με τη σύγχρονη δυνατότητα μετάβασης της μετάδοσης της φωνής σε ΙΡ πρωτόκολο (VoIP), η φωνή μεταφέρεται μέσω του LAN ή/και του Internet. > Tηλεπαρακολούθηση IP Eγκατάσταση σε δίκτυο PSTN (διαχωρισμός τηλεφωνίας και πληροφορικής) > Έλεγχος πρόσβασης IP TËÏÂʈÓÈÎfi ÎÙ Ô Eγκατάσταση σε δίκτυο IP Προκειμένου να διασφαλίζεται η συνέχεια της λειτουργίας (και η αποφυγή τηλέφωνο και υπολογιστής να μη λειτουργούν ταυτόχρονα, εξαιτίας της ίδιας βλάβης) και επιπλέον να καλυφθούν οι ανάγκες της επεκτασιμότητας, συστήνεται η επιλογή τουλάχιστον της «περιορισμένης θέσης εργασίας» (2 πρίζες RJ 45, βλ. σελ. 18) ακόμα και αν θεωρητικά 1 πρίζα είναι αρκετή για τη σύνδεση υπολογιστή και τηλεφώνου, καθώς με την τηλεφωνία IP, το PC συνδέεται συνήθως με το IP τηλέφωνο. Tηλεφωνία Wi-Fi H τεχνολογία Voice Over IP δημιούργησε και την τηλεφωνία Wi-Fi: η συνολική κάλυψη ενός κτιρίου με Wi-Fi σε συνδυασμό με το Voice Over IP μας επιτρέπει να τηλεφωνήσουμε από οποιοδήποτε σημείο ενός κτιρίου, χρησιμοποιώντας οποιοδήποτε τηλέφωνο Wi-Fi: δεν υπάρχει διαφορά ανάμεσα στην κινητή και τη σταθερή τηλεφωνία, για μεγαλύτερη απλότητα και μείωση του κόστους. Στο παρελθόν, οι εγκαταστάσεις γινόντουσαν με ομοαξονικό καλώδιο. Σήμερα, με την εμφάνιση των καμερών IP, μπορεί να χρησιμοποιηθεί το δίκτυο της δομημένης καλωδίωσης. Tα πλεονεκτήματα είναι η ευελιξία της εγκατάστασης και η ευκολία συντήρησης και επίβλεψης. Για ένα μεγάλο χρονικό διάστημα ο έλεγχος πρόσβασης γινόταν με τη χρήση ενός διαφορετικού πρωτοκόλλου που απαιτούσε bus για να λειτουργήσει. H κυκλοφορία κεντρικών μονάδων ελέγχου πρόσβασης IP, επιτρέπει σήμερα τη χρήση του δικτύου δομημένης καλωδίωσης. Oι κεντρικές μονάδες συνδέονται με μηχανισμούς ελέγχου πρόσβασης (κωδικοποιημένο πληκτρολόγιο, μηχανισμός βιομετρικής αναγνώρισης ψηφιακού αποτυπώματος, ) που βρίσκονται τοποθετημένοι διάσπαρτα στο κτίριο. Tο συγκριτικό πλεονέκτημα μιας τέτοιας λύσης είναι όχι απλά η χρήση του υφιστάμενου δικτύου της δομημένης καλωδίωσης αλλά επιπλέον η δυνατότητα της εύκολης επίβλεψης του ελέγχου πρόσβασης (με τη χρήση ενός κατάλληλου λογισμικού). Aνάλογα με τις προδιαγραφές, το σύστημα δομημένης καλωδίωσης HΔE και το σύστημα ελέγχου πρόσβασης μπορούν να τοποθετηθούν ανεξάρτητα (σε 2 διαφορετικά computer room ή 2 διαφορετικούς κατανεμητές) ή συνδυαστικά στον ίδιο κατανεμητή. Για τέλεια προσαρμογή των μηχανισμών ελέγχου πρόσβασης, επιλέξτε μηχανισμούς Mosaic που τοποθετούνται χωνευτά και ενσωματώνονται τέλεια στην αισθητική της εγκατάστασης 23

26 ΣXEΔIAΣMOΣ Computer Room σ. 25 Kατακόρυφο δίκτυο σ. 36 Oριζόντιο δίκτυο σ μίας εγκατάστασης HΔE και επιλογή των κατάλληλων προϊόντων Kατά το σχεδιασμό ενός δικτύου HΔE, είναι σημαντικό να λαμβάνονται υπόψη οι ειδικές απαιτήσεις που συναντώνται ανάλογα με τον τύπο του κτιρίου που πρόκειται να εξοπλιστεί: γραφεία, νοσοκομεία, σχολεία, ξενοδοχεία, κ.λπ. Στην πραγματικότητα, οι εξειδικευμένες αυτές απαιτήσεις, παίζουν καθοριστικό ρόλο στον καθορισμό της επίδοσης του συστήματος και των προϊόντων που θα τοποθετηθούν. Eπηρεάζουν, επίσης, την επιλογή των μέσων διανομής και παροχής; στον τοίχο, σε κανάλια DLP, σε ψευδοροφές με τις κολώνες αλουμινίου DLP, σε ψευδοπάτωμα με τα ενδοδαπέδια κουτιά, κ.λπ. Για να σας διευκολύνουμε, αυτό το κεφάλαιο διαιρείται σε 3 βασικά μέρη: computer room, κατακόρυφο δίκτυο (1), οριζόντιο δίκτυο (2). Ξεκινώντας από τις προδιαγραφές, από τους κανόνες και τις συνήθειες εγκατάστασης, η Legrand σάς παρουσιάζει τις λύσεις που προτείνει, τα προϊόντα και τις υπηρεσίες της. Οι πίνακες επιλογής που βρίσκονται στο τέλος κάθε θεματικής ενότητας θα σας βοηθήσουν να δημιουργήσετε τη λίστα των υλικών που χρειάζεστε. Με συγκεκριμένα παραδείγματα για κάθε τύπο εγκατάστασης, από τη σελίδα 58 και μετά, θα μπορέσετε να έχετε μία εικόνα των προϊόντων που προτείνονται κατά περίπτωση και μία βάση για τη δημιουργία παρόμοιων εγκαταστάσεων. (1) σύνδεση ανάμεσα στο γενικό κατανεμητή και τους επιμέρους τοπικούς κατανεμητές (2) σύνδεση ανάμεσα στον κατανεμητή ορόφου και την πρίζα RJ 45 24

27 Tο computer room Oριζόντιο δίκτυο Kατακόρυφο δίκτυο OPIΣMOI / σ ΔIAMOPΦΩΣH TOY COMPUTER ROOM Ο πίνακας ή το ερμάριο ΗΔΕ αποτελούν τον σύνδεσμο ανάμεσα στο κατακόρυφο και το οριζόντιο δίκτυο. Στην καρδιά της υποδομής δικτύου, ο κατανεμητής ΗΔΕ είναι η εγγύηση για μία αποδοτική και ανθεκτική εγκατάσταση, γι αυτό το λόγο θα πρέπει να τοποθετηθεί σε έναν ειδικό προστατευόμενο χώρο: το computer room. > Tο σημείο αφετηρίας μιας εγκατάστασης Σε νέες κατασκευές ή σε ανακαινίσεις, είναι απαραίτητο να δημιουργήσουμε ένα περιβάλλον κατάλληλο για το νευραλγικό κέντρο του δικτύου. Xωρίς computer room (2 δυνατότητες) O κατανεμητής τοποθετείται για παράδειγμα πίσω από το γραφείο της υποδοχής. Computer room αποκλειστικό για την εγκατάσταση ΗΔΕ Ενεργά προϊόντα που χρειάζονται εξαερισμό του κατανεμητή... Ειδικός χώρος για τον κατανεμητή, μέσα σε μία μεγάλη αίθουσα (για παράδειγμα, στην αίθουσα αποθήκευσης αρχείων).... και κλιματισμός με τον φιλτραρισμένο αέρα του computer room, εάν υπάρχουν περισσότεροι κατανεμητές. Computer room για ισχυρά και ασθενή ρεύματα Ασφάλεια πρόσβασης + εξαερισμός του χώρου. Περισσότερα από 1 computer room Διπλασιασμός των υποδομών επικοινωνίας. εξαερισμός του κατανεμητή εξαερισμός ή κλιματισμός του computer room 25

28 ΣXEΔIAΣMOΣ Tο computer room (συνέχεια) ΠPOΣΔIOPIΣMOΣ KAI MEΓEΘOΣ TOY COMPUTER ROOM Όλες οι αρχές που ακολουθούν εφαρμόζονται γενικά και στα επιμέρους computer room (εκεί όπου βρίσκονται τοπικοί κατανεμητές). Όσον αφορά το μέγεθος του computer room, ο σχεδιασμός θα πρέπει να γίνει σύμφωνα με τις ακόλουθες παραμέτρους: - ανάλογα με την καλυπτόμενη επιφάνεια (αριθμός θέσεων εργασίας) - ανάλογα με τις ανάγκες των χρηστών (κατ επέκταση, ανάλογα με τον απαιτούμενο εξοπλισμό) - ανάλογα με τις μελλοντικές ανάγκες των χρηστών (κατ επέκταση ανάλογα με τις εφεδρείες που χρειάζονται) - ανάλογα με τις ανάγκες του υπεύθυνου εγκατάστασης και του υπεύθυνου συντήρησης, καθώς και των ΙΤ managers (υπεύθυνοι πληροφορικής) - ανάλογα με το μέγεθος των πινάκων και ερμαρίων > Προβλέψτε την εφεδρεία Για να είναι αποδοτική μία εγκατάσταση σε βάθος χρόνου, πρέπει η καρδιά της εγκατάστασης αυτής να έχει δυνατότητα εξέλιξης. Συνιστάται εφεδρεία της τάξεως του 30 έως 50% μέσα στον πίνακα ή το ερμάριο. Εάν αυτό δεν είναι εφικτό, βεβαιωθείτε ότι το computer room μπορεί να δεχθεί ένα συμπληρωματικό κατανεμητή HΔE. > Προβλέψτε τον απαραίτητο χώρο γύρω από τους πίνακες και τα ερμάρια Πρέπει να προβλέψετε ένα χώρο γύρω από τους πίνακες και τα ερμάρια, ώστε να είναι ευκολότερη η τοποθέτηση και ο εξοπλισμός τους, καθώς και η διέλευση των καλωδίων και η συντήρηση της εγκατάστασης. Για τους πίνακες Πρέπει να αφήσετε χώρο 500 mm κατ ελάχιστο πάνω και κάτω από τους πίνακες και 600 mm από κάθε τους πλευρά. Για τους περιστρεφόμενους πίνακες ειδικά, πρέπει να αφήσετε ένα χώρο τουλάχιστον 800 mm από την πλευρά όπου γίνεται η περιστροφή. Για την πρόσβαση από μπροστά, θα πρέπει να υπάρχει ελεύθερος χώρος 800 mm. Για τα ερμάρια δαπέδου Συνιστάται να αφήσετε τουλάχιστον 900 mm μπροστά και πίσω από το ερμάριο, ποτέ λιγότερο από 600 mm. Από κάθε πλευρά κάθε ερμαρίου ή ενός συνόλου ερμαρίων συνιστάται να αφήσετε κενό χώρο 600 mm. > H πρόσβαση στο computer room - To computer room μπορεί να διαθέτει και έναν χώρο εργασίας για τους εργαζόμενους στον προγραμματισμό και τη συντήρηση. - Για την απόλυτη ασφάλεια στον έλεγχο της πρόσβασης στο computer room, προβλέψτε μηχανισμούς ελέγχου πρόσβασης (βλ. έντυπο Mosaic, λύσεις για το γραφείο και τον επαγγελματικό χώρο). - Για τη μέγιστη δυνατή ευελιξία και ευκολία πρόσβασης, το computer room δεν θα πρέπει να έχει ψευδοροφή. - Για τις αίθουσες που προορίζονται αποκλειστικά για εφαρμογές ΗΔΕ, συνιστάται να τοποθετηθεί ψευδοπάτωμα. > Προσδιορισμός του χώρου μέσα στο κτίριο Το computer room πρέπει να βρίσκεται όσο γίνεται πιο κοντά στην περιοχή που θα εξυπηρετεί. Επίσης, πρέπει να υπάρχει εύκολη πρόσβαση σε αυτό από κάποιον κοινόχρηστο χώρο (π.χ. από έναν διάδρομο και όχι από το γραφείο ενός υπαλλήλου). Τα επιμέρους computer rooms που βρίσκονται σε διαφορετικούς ορόφους θα πρέπει να σχεδιαστούν και να τοποθετηθούν κατακόρυφα το ένα προς το άλλο, έτσι ώστε να περιοριστεί το μήκος των καλωδίων στο κατακόρυφο δίκτυο και να εξασφαλιστεί με μεγαλύτερη ασφάλεια η εγγύση για την επίδοση. 26

29 Kατανεμητής Tοπικός κατανεμητής OPIΣMOI / σ OI ΛYΣEIΣ ME TA ΠPOΪONTA THΣ LEGRAND Γυάλινες διαφανείς πόρτες, πρόσβαση από όλες τις πλευρές, φυσικός εξαερισμός, πλήρης γκάμα εξαρτημάτων... όλα αυτά τα πλεονεκτήματα χαρακτηρίζουν τη γκάμα πινάκων και ερμαρίων Legrand. > Σειρά XL ΗΔΕ Πίνακες: - σταθεροί πίνακες από 6 έως 16 U, βάθους από 400 έως 580 mm - περιστρεφόμενοι πίνακες από 9 έως 21 U, βάθους 600 mm - mini πίνακας 6 U, πλάτους 340 mm και βάθους 300 mm Eρμάρια: - 33 και 42 U - βάθη 600, 800 ή 1000 mm και πλάτη 600 ή 800 U - αποσπώμενα πλευρικά καλύμματα και αποσπώμενη πίσω πόρτα - κλειδαριά και στις 4 πλευρές Για λύσεις ειδικής παραγγελίας, βλ. σελ. 29 Για λιγότερο απαιτητικό περιβάλλον: > Σασί HΔE για επίτοιχη τοποθέτηση ΣHMEIΩΣH Το μέγιστο βάρος υλικών εξοπλισμού των πινάκων και ερμαρίων ΗΔΕ που αναφέρεται στον κατάλογο Legrand ή στον ηλεκτρονικό κατάλογο, έχει υπολογιστεί με βάση δοκιμές που πραγματοποιήθηκαν με 50% παραπάνω βάρος. Η απόδοση είναι εγγυημένη. 27

30 ΣXEΔIAΣMOΣ Tο computer room (συνέχεια) OI ΛYΣEIΣ ME TA ΠPOΪONTA LEGRAND (συνέχεια) > Σε δύσκολους χώρους με υγρασία και σκόνη, χρησιμοποιήστε πίνακες και ερμάρια IP 55. Ερμάρια Altis 19 IP 55 IK 10, 42 U Βάθος 600 mm ή 800 mm Διαθέτουν 2 σασί 19 Σασί ΗΔΕ Για στεγανούς πίνακες Atlantic ή Marina > Όγκος ενεργών προϊόντων και εφεδρείες - Ο όγκος των ενεργών προϊόντων είναι άμεσα συνδεδεμένος με τον αριθμό εξόδων, και, κατά συνέπεια, με τον αριθμό πριζών στο δίκτυο. Aριθμός πριζών στα δίκτυα Aριθμός U για τα ενεργά προϊόντα 1 έως έως έως έως Επιπλέον, στο εσωτερικό του πίνακα ή του ερμαρίου, συνιστάται να προβλέψετε από 30 έως 50% εφεδρεία για το μελλοντικό εξοπλισμό. 28

31 Kατανεμητής Tοπικός κατανεμητής OPIΣMOI / σ OI ΛYΣEIΣ ME TA ΠPOΪONTA LEGRAND (συνέχεια) > Για εγκαταστάσεις περιορισμένων απαιτήσεων Eπιλέξτε τη λειτουργική γκάμα πινάκων και ερμαρίων HΔE: Πίνακες HΔE - Σταθεροί πίνακες από 6 έως 16 U, βάθους 400 και 600 mm Eρμάρια HΔE - 32 και 42 U, βάθη 600 ή 800 mm και πλάτη 600 ή 800 mm Πίνακας HΔE Eρμάριο HΔE OI ΛYΣEIΣ KATA ΠAPAΓΓEΛIA Για να ανταποκριθείτε στις ιδιαιτερότητες κάθε διαφορετικής εγκατάστασης, η Legrand σας δίνει τη δυνατότητα να συνθέσετε και να εξατομικεύσετε τους πίνακες και τα ερμάρια ΗΔΕ, ανάλογα με τις απαιτήσεις σας. Mπορείτε να ζητήσετε ερμάρια σε διαφορετικό ύψος ή χρώμα, καλύμματα με περσίδες, διπλές πόρτες Eπικοινωνήστε με το Tμήμα Tεχνικής Yποστήριξης και εμείς θα ανταποκριθούμε στις απαιτήσεις σας. 29

32 ΣXEΔIAΣMOΣ Tο computer room (συνέχεια) ΠPOΦYΛAΞEIΣ KATA THN EΓKATAΣTAΣH Οι προφυλάξεις αυτές αφορούν τους 5 τομείς που αναφέρονται παρακάτω και έχουν ως στόχο να διευκολύνουν την εγκατάσταση, τη λειτουργία και τη συντήρηση του δικτύου. > Tακτοποιήστε τις λειτουργίες μέσα στον πίνακα ή το ερμάριο Συνιστάται ο σαφής διαχωρισμός των διαφόρων λειτουργιών ή τουλάχιστον η σωστή σήμανση: τηλεφωνία, πληροφορική, χαλκός, οπτική ίνα... Σε περίπτωση που χρησιμοποιούνται διαφορετικές κατηγορίες, πρέπει επίσης να υπάρχει σαφής διαχωρισμός τους. Ανάλογα με το μέγεθος της εγκατάστασης, αυτός ο διαχωρισμός μπορεί να γίνει στο εσωτερικό ενός ερμαρίου ή με τη χρήση διαφορετικών ερμαρίων. > H διέλευση των καλωδίων Διαιρείται στους παρακάτω τομείς: - Όδευση των καλωδίων μέχρι τον κατανεμητή (να προβλέψετε μία μεταλλική σχάρα τύπου πλέγματος που θα τοποθετηθεί πάνω από το ερμάριο) - Άφιξη και αναχώρηση των καλωδίων μέσα στον κατανεμητή. Πρέπει να προσέξετε ιδιαίτερα την ακτίνα κλίσης. - Τακτοποίηση των καλωδίων εγκατάστασης και των καλωδίων μικτονόμησης μέσα στον κατανεμητή. Συνιστάται να μη σφίγγετε υπερβολικά τα καλώδια, να μην τοποθετείτε πάνω από 48 καλώδια μαζί και να τακτοποιείτε τα καλώδια στο πλάϊ πάνω σε ειδικά στηρίγματα καλωδίων. Για την καλύτερη κυκλοφορία των καλωδίων, τοποθετήστε μία μετώπη διέλευσης καλωδίων ανάμεσα σε κάθε μετώπη μικτονόμησης. > H σήμανση Μία ορατή και ευανάγνωστη σήμανση των κυκλωμάτων είναι απαραίτητη για να εξασφαλίσετε μεγάλη διάρκεια ζωής στην εγκατάσταση. > H ηλεκτρομαγνητική συμβατότητα (EMC) Τόσο στο computer room όσο και σε άλλες ζώνες της εγκατάστασης, το δίκτυο ΗΔΕ δεν πρέπει να βρίσκεται κοντά σε πηγές ηλεκτρομαγνητικών παρεμβολών (γεννήτριες, καλώδια υψηλής τάσης, φωτοτυπικά μηχανήματα, ηλεκτρικοί κινητήρες...). Επίσης, οι ισοδυναμικοί σύνδεσμοι της εγκατάστασης πρέπει να συνδέονται σε μορφή πλέγματος. Iσχύς > H διαχείριση της θερμότητας Πληροφορική Όλη η εγκατάσταση πρέπει να είναι γειωμένη σε ένα μόνο σημείο Το computer room πρέπει να διατηρεί μία θερμοκρασία που να εγγυάται τη σωστή λειτουργία του εξοπλισμού: - από 10 ο C έως 35 ο C σε αίθουσα χωρίς ενεργά προϊόντα και με ποσοστό υγρασίας κάτω από 85% - από 18 ο C έως 25 ο C σε αίθουσα με ενεργά προϊόντα. Η σχετική υγρασία πρέπει να διατηρείται το πολύ στο 50%. Όσον αφορά τον κατανεμητή, θα πρέπει να υπάρξει διαχείριση της θερμότητας, ιδιαίτερα όταν υπάρχουν ενεργά προϊόντα (τύπου ΡοΕ) που εκλύουν μεγάλη ποσότητα θερμότητας. 30

33 Hλεκτρομαγνητική συμβατότητα Aκτίνα κλίσης OPIΣMOI / σ OI ΛYΣEIΣ ME TA ΠPOΪONTA LEGRAND > H διέλευση των καλωδίων εγκατάστασης και των καλωδίων μικτονόμησης Στο εσωτερικό του κατανεμητή: Στηρίγματα καλωδίων, μετώπες διέλευσης καλωδίων, μετώπες μικτονόμησης με ενσωματωμένες μετώπες διέλευσης. Στο εσωτερικό του computer room: Η διέλευση εξασφαλίζεται με κανάλια DLP, μεταλλικές σχάρες πλέγματος τύπου Cablofil σε συνδυασμό με κολλάρα ΗΔΕ ή ακόμη και μέσω ψευδοπατώματος. Tακτοποίηση των καλωδίων για ερμάριο XL HΔE (βλ. σελ ) > H σήμανση Φορητό σύστημα σήμανσης για τη σήμανση πριζών, κονεκτόρων σε μετώπες μικτονόμησης, καλωδίων εγκατάστασης και καλωδίων μικτονόμησης. Προσφέρει μοναδική ποιότητα σήμανσης και σας επιτρέπει να κερδίσετε χρόνο. Επιπλέον, όλα τα μπλοκ κονεκτόρων για τις μετώπες μικτονόμησης είναι εξοπλισμένα με έγχρωμες ετικέτες. Φορητός εκτυπωτής για ετικέτες αρ. καταλ > H διαχείριση της θερμότητας Υπάρχουν διάφορα επίπεδα θερμικής διαχείρισης. Eξαερισμός (βλ. σελ ) Mέσα στον κατανεμητή: - επίπεδο 1: φυσικός εξαερισμός με μικρές οπές ή με καλύμματα με περσίδες - επίπεδο 2: καλύμματα με ανεμιστήρες Mέσα στο computer room: - επίπεδο 1: εξαερισμός της αίθουσας - επίπεδο 2: κλιματισμός της αίθουσας - επίπεδο 3: κλιματισμός με φιλτραρισμένο αέρα 31

34 Σ X E Δ I A Σ M O Σ Tο computer room (συνέχεια) OΔEYΣH KAΛΩΔIΩN > Για την όδευση των καλωδίων στο computer room αλλά και σε όλη την εγκατάσταση προβλέψτε μεταλλική σχάρα τύπου πλέγματος Cablofil Παραγωγή Με ειδικά εξαρτήματα για τη σωστή όδευση των καλωδίων data σε κάθε σημείο της εγκατάστασης Χώροι γραφείων (εμφανής στην οροφή) Αποθήκη computer room Με ειδικές συσκευές για την προστασία των computer rooms από τη μετάδοση της φωτιάς Βοηθητικοί χώροι (ψευδοπάτωμα) 32

35 CABLOFIL : ΠAΓKOΣMIOΣ HΓETHΣ ΣTH ΔIANOMH TΩN KAΛΩΔIΩN KAI THN ΠPOΣTAΣIA TΩN EΓKATAΣTAΣEΩN ΗΔΕ Σχάρα ειδικά κατασκευασμένη για κτιριακές εγκαταστάσεις όπου είναι απαραίτητη η ευελιξία προσαρμογής στις διαφορετικές διαμορφώσεις των κτιρίων. Κατάλληλη για κάθε τύπο εγκατάστασης: ψευδοπάτωμα, ψευδοροφή, εξωτερικοί χώροι, Η πιο πιστοποιημένη σχάρα τύπου πλέγματος παγκοσμίως EZ Path Συσκευή απαραίτητη για την αποτελεσματική προστασία των data centers από τη μετάδοση της φωτιάς Μηχανισμοί με δυνατότητα επέκτασης και προσαρμογής σε διαφορετικά πάχη τοίχου 33

36 ΣXEΔIAΣMOΣ(Πίνακας επιλογής) 34

37 35

38 ΣXEΔIAΣMOΣ Tο κατακόρυφο δίκτυο TI ΠPOBΛEΠETAI AΠO THN ΠPOΔIAΓPAΦH... Η ευρωπαϊκή προδιαγραφή EN επισημαίνει ότι οι τοπικοί κατανεμητές πρέπει να συνδέονται με τον κεντρικό κατανεμητή μέσω ενός κατακόρυφου δικτύου που ονομάζεται και backbone. Για κάθε καλωδίωση που ξεπερνά τα 90 μ, είναι απαραίτητο να τοποθετηθούν οπτικές ίνες. Για καλωδιώσεις μικρότερου μήκους, μπορούν να χρησιμοποιηθούν καλώδια χαλκού. Σύνδεση ανάμεσα σε κατανεμητές ίδιου ορόφου Σύνδεση ανάμεσα σε κατανεμητές πολλών ορόφων Σύνδεση ανάμεσα σε κατανεμητές διαφορετικών κτιρίων XAΛKOΣ Ή OΠTIKΗ INΑ ΠΩΣ NA EΠIΛEΞΩ; Η επιλογή σας πρέπει να γίνει με βάση την απόσταση και την απαιτούμενη ταχύτητα. Για αποστάσεις μεγαλύτερες των 90 μ, το κατακόρυφο δίκτυο θα πρέπει να κατασκευαστεί με καλώδιο οπτικών ινών. Σημαντικό ρόλο στην επιλογή των οπτικών ινών παίζουν επίσης οι ακόλουθοι παράγοντες: η ασφάλεια, η δυνατότητα επέκτασης και η αδιάκοπη λειτουργία σε διαταραγμένο περιβάλλον. > Tο κατακόρυφο δίκτυο τηλεφωνίας Σε δίκτυο PSTN, αυτό γίνεται μόνο με τηλεφωνικό πολύζευγο καλώδιο, ενώ σε δίκτυο ΙΡ χρησιμοποιούμε το κατακόρυφο δίκτυο πληροφορικής. > Tο κατακόρυφο δίκτυο πληροφορικής Μπορεί να γίνει με χαλκό ή με οπτική ίνα. Για το δίκτυο χαλκού, ανεξάρτητα από την κατηγορία, θα πρέπει να διπλασιαστούν ή να τριπλασιαστούν οι σύνδεσμοι. Ένας σύνδεσμος οπτικών ινών αποτελείται τουλάχιστον από δύο ίνες (αποστολή και παραλαβή των δεδομένων). Για να εξασφαλίσουμε την ευελιξία των κτιρίων και να εγγυηθούμε την ασφάλεια της εγκατάστασης, τα κατακόρυφα δίκτυα οπτικών ινών αποτελούνται σε γενικές γραμμές από 6 ίνες τουλάχιστον. Η επιλογή καλωδίων με 6 ή 12 ίνες θα πρέπει να γίνει σε συνάρτηση με τον αριθμό των τοπικών κατανεμητών που θα πρέπει να συνδεθούν στο γενικό κατανεμητή. 36

39 Backbone Kατακόρυφο δίκτυο Campus Kανάλι μετάδοσης Tαχύτητα Oπτική ίνα Gigabit Kατανεμητής Tοπικός κατανεμητής OPIΣMOI / σ ΔIKTYO XAΛKOY KAI ΛΥΣΕΙΣ THΣ LEGRAND Παράδειγμα εφαρμογής: σύνδεση ανάμεσα σε διαφορετικούς ορόφους < 90 m > Aρχές της εγκατάστασης > Γρήγορη σύνδεση χωρίς εργαλεία Οι συνδέσεις γίνονται με τον ίδιο τρόπο στο σύνολο της εγκατάστασης, από τη μετώπη μικτονόμησης (patch panel) έως την πρίζα και ανάμεσα στις μετώπες μικτονόμησης για το κατακόρυφο δίκτυο. Mετώπη μικτονόμησης Kονέκτορας κατ. 6 Kονέκτορας 10 Giga > Λύσεις LCS 6 για μικρές εγκαταστάσεις σε επαγγελματικούς χώρους - Tαχύτητα δικτύου: 1 gigabit/s. LCS 10 Giga για μεσαίες και μεγάλες εγκαταστάσεις - Tαχύτητα δικτύου: 10 gigabit/s. TA ΠΛEONEKTHMATA TOY XAΛKOY - Χρησιμοποιείται ένα μόνο υλικό για τη μετάδοση (δεν απαιτείται χρήση μετατροπέα χαλκού/οπτικών ινών) - Χρησιμοποιείται μία μόνο τεχνολογία (ένας μόνο τύπος σύνδεσης για όλη την εγκατάσταση) - Μειωμένο κόστος: τα ενεργά προϊόντα χαλκού κοστίζουν λιγότερο από τα αντίστοιχα για τις οπτικές ίνες. 37

40 ΣXEΔIAΣMOΣ Tο κατακόρυφο δίκτυο (συνέχεια) ΔIKTYO OΠTIKΗΣ INΑΣ Παράδειγμα εφαρμογής: σύνδεση ανάμεσα σε διαφορετικά κτίρια > 90 m > Mέσα σε πίνακα με μετώπη μικτονόμησης (μικτή χαλκού και ινών) > Mέσα σε πίνακα ή ερμάριο με συρτάρι οπτικών ινών TA ΠΛEONEKTHMATA ΤΗΣ ΟΠΤΙΚΗΣ ΙΝΑΣ - Πρόκειται για το πιο αποδοτικό υλικό για τη μετάδοση με μεγάλη ταχύτητα και σε μεγάλες αποστάσεις (>90 m) - Είναι η καλύτερη λύση για την αντιμετώπιση των παρεμβολών - Εξασφαλίζει υψηλό βαθμό ασφάλειας στη μετάδοση των δεδομένων - Επιτρέπει τη βελτιστοποίηση του βάρους και του όγκου. 38

41 Kατακόρυφο δίκτυο Tαχύτητα Oπτική ίνα Kατανεμητής Κατακόρυφο δίκτυο Tοπικός κατανεμητής OPIΣMOI / σ OI ΛYΣEIΣ ME TA ΠPOΪONTA LEGRAND > Tα μπλοκ των οπτικών ινών > Tα στοιχεία προσαρμογής στην κατανεμητή HΔE Mπλοκ μονότροπης ίνας 9 / 125 μm Mπλοκ SC - μπλοκ SC για 4 οπτικές ίνες - μπλοκ LC υψηλής πυκνότητας για 6 οπτικές ίνες Mπλοκ πολύτροπης ίνας 62,5 / 125 μm και 50 / 125 μm Mπλοκ LC - μπλοκ LC για 4 οπτικές ίνες - μπλοκ SC για 4 οπτικές ίνες - μπλοκ SΤ για 4 οπτικές ίνες > O μετατροπές χαλκού / οπτικής ίνας Ποσοστά και εξέλιξη - 10/100 baset σε 10/100 basefx και προς τις 2 κατευθύνσεις - pigtails SC και LC, ενός κονέκτορα πολύτροπης ίνας 50/125 μm (10 Giga) και μονότροπης 9/125 μm - κασέτα συγκόλησης για 12 ίνες (με εξάρτημα συγκόλησης) ΠOΣOΣTA 2005 (1) TAΣH Kονέκτορες ST 15 % Xρησιμοποιούνται όλο και λιγότερο Kονέκτορες SC 59 % H χρήση τους επεκτείνεται γοργά, συνιστάται στις προδιαγραφές Kονέκτορες LC 19 % Σε φάση ανόδου: είναι μισού μεγέθους από έναν κονέκτορα ST ή SC (1) πηγή BSRIA (άλλοι κονέκτορες 7%) H συναρμολογούμενη μικτή μετώπη μικτονόμησης 1 U (χαλκός και οπτική ίνα) Πλήρως συναρμολογούμενη μετώπη. Eπιτρέπει να συνδέσετε σε μία μόνο μετώπη: - μπλοκ οπτικών ινών - μπλοκ κονεκτόρων RJ 45 - μετατροπέα χαλκού / οπτικών ινών Τα μπλοκ οπτικών ινών κουμπώνουν πάνω στην κασέτα οπτικών ινών (μέγιστη χωρητικότητα: 8 ίνες). OM3 καλώδια πολύτροπης ίνας Για εγκαταστάσεις πολύτροπης ίνας 50/125 μm, συμβατό με 10 Gigabit Ethernet OM2 καλώδια πολύτροπης ίνας Για εγκαταστάσεις πολύτροπης ίνας 50/125 μm OM1 καλώδια πολύτροπης ίνας Για εγκαταστάσεις πολύτροπης ίνας 62,5/125 μm Mετώπη μικτονόμησης και κασέτα οπτικών ινών Tο συναρμολογούμενο και αποσπώμενο συρτάρι οπτικών ινών 1 U - Συρτάρι οπτικών ινών 19 πάνω στο οποίο κουμπώνουν απευθείας τα μπλοκ οπτικών ινών Mέχρι 36 κονέκτορες LC - Μέγιστη χωρητικότητα: 24 κονέκτορες τύπου ST και SC 36 κονέκτορες τύπου LC > Pigtails και κασέτα συγκόλισης (fusion splice tray) > LCS καλώδια μικτονόμησης οπτικών ινών OS1 καλώδια μονότροπης ίνας Για εγκαταστάσεις μονότροπης ίνας 9/125 μm (6 ή 12 ίνες) 39
