Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης.

Transcript

1 13 CBR500R-32MGZB000.book Page 1 Thursday, January 10, :01 PM Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει τις πιο πρόσφατες διαθέσιμες πληροφορίες πριν την εκτύπωση. Η εταιρεία Honda Motor Co., Ltd. διατηρεί το δικαίωμα να προβαίνει σε αλλαγές, οποιαδήποτε στιγμή, χωρίς προηγούμενη ειδοποίηση και χωρίς καμία υποχρέωση. Δεν επιτρέπεται η ανατύπωση μέρους ή όλου του παρόντος εντύπου χωρίς προηγούμενη έγγραφη έγκριση. Το όχημα που απεικονίζεται στο παρόν εγχειρίδιο κατόχου, ενδέχεται να μην αντιστοιχεί στο δικό σας όχημα Honda Motor Co., Ltd.

2 13 CBR500R-32MGZB000.book Page 2 Thursday, January 10, :01 PM Καλωσορίσατε Συγχαρητήρια για την αγορά της νέας σας μοτοσυκλέτας Honda. Με την επιλογή μιας Honda, γίνεστε μέλος μιας παγκόσμιας οικογένειας ικανοποιημένων πελατών που εκτιμούν τη φήμη της Honda όσον αφορά την ποιότητα κατασκευής σε κάθε προϊόν της. Για να εξασφαλιστεί η ασφάλεια και η οδηγική σας απόλαυση: Διαβάστε προσεκτικά το παρόν εγχειρίδιο κατόχου. Ακολουθήστε όλες τις συστάσεις και τις διαδικασίες που περιλαμβάνονται σε αυτό το εγχειρίδιο. Δώστε ιδιαίτερη προσοχή στα μηνύματα ασφαλείας που περιέχονται σε αυτό το εγχειρίδιο και στη μοτοσυκλέτα. Οι κωδικοί που χρησιμοποιούνται σε αυτό το εγχειρίδιο για τις διάφορες χώρες είναι οι παρακάτω. Οι εικόνες που υπάρχουν εδώ, βασίζονται στον τύπο CBR500RA ED. Κωδικοί χωρών Κωδικός Χώρα CBR500R E, E Ηνωμένο Βασίλειο F, F Γαλλία, Βέλγιο ED, ED Άμεσες πωλήσεις στην Ευρώπη U, U Αυστραλία, Νέα Ζηλανδία KO, KO Κορέα CBR500RA E, E Ηνωμένο Βασίλειο F, F Γαλλία, Βέλγιο ED, ED Άμεσες πωλήσεις στην Ευρώπη U, U Αυστραλία, Νέα Ζηλανδία KO, KO Κορέα * Οι προδιαγραφές μπορούν να διαφέρουν από χώρα σε χώρα.

3 13 CBR500R-32MGZB000.book Page 3 Thursday, January 10, :01 PM Λίγα λόγια για την ασφάλεια Η ασφάλειά σας και η ασφάλεια των άλλων είναι πολύ σημαντική. Η ασφαλής λειτουργία της μοτοσυκλέτας είναι σοβαρή ευθύνη. Για να σας βοηθήσουμε να πληροφορηθείτε για την ασφάλεια σάς παρέχουμε ετικέτες ασφαλείας σ' αυτό το εγχειρίδιο για τις διαδικασίες λειτουργίας και άλλες πληροφορίες. Οι πληροφορίες αυτές σας εφιστούν την προσοχή σε ενδεχόμενους κινδύνους που μπορεί να προκαλέσουν σωματική βλάβη σε σας ή σε άλλους. Φυσικά, δεν είναι πρακτικό ή δυνατό να σας προειδοποιήσουμε για όλους τους κινδύνους που σχετίζονται με τη λειτουργία ή τη συντήρηση μιας μοτοσυκλέτας. Θα πρέπει να χρησιμοποιήσετε την ορθή σας κρίση. Θα βρείτε διάφορες σημαντικές πληροφορίες σχετικά με την ασφάλειά σας, όπως: Ετικέτες ασφαλείας στη μοτοσυκλέτα Στις οδηγίες ασφαλείας προηγείται ένα σύμβολο κινδύνου και μια από τις τρεις ακόλουθες ενδείξεις: ΚΙΝΔΥΝΟΣ, ΠΡΟΕΙΔΟΠΟΙΗΣΗ ή ΠΡΟΣΟΧΗ. Αυτές οι ενδείξεις σημαίνουν: 3ΚΙΝΔΥΝΟΣ Επίκειται ΘΑΝΑΤΟΣ ή ΣΟΒΑΡΟΣ ΤΡΑΥΜΑΤΙΣΜΟΣ εάν δεν ακολουθήσετε τις οδηγίες. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υπάρχει ΠΙΘΑΝΟΤΗΤΑ ΘΑΝΑΤΟΥ ή ΣΟΒΑΡΟΥ ΤΡΑΥΜΑΤΙΣΜΟΥ αν δεν ακολουθήσετε τις οδηγίες. 3ΠΡΟΣΟΧΗ Υπάρχει ΠΙΘΑΝΟΤΗΤΑ ΤΡΑΥΜΑΤΙΣΜΟΥ αν δεν ακολουθήσετε τις οδηγίες. Άλλες σημαντικές πληροφορίες παρέχονται με τους ακόλουθους τίτλους: ΣΗΜΕΙΩΣΗ Πληροφορίες που έχουν σκοπό να σας βοηθήσουν να αποφύγετε τυχόν ζημιές στη μοτοσυκλέτα σας, σε ξένη ιδιοκτησία ή στο περιβάλλον.

4 13 CBR500R-32MGZB000.book Page 4 Thursday, January 10, :01 PM Περιεχόμενα Ασφάλεια μοτοσυκλέτας Σ. 2 Εγχειρίδιο χειρισμού Σ. 16 Συντήρηση Σ. 39 Αντιμετώπιση προβλημάτων Σ. 81 Πληροφορίες Σ. 101 Προδιαγραφές Σ. 113 Ευρετήριο Σ. 116

5 13 CBR500R-32MGZB000.book Page 2 Thursday, January 10, :01 PM Ασφάλεια μοτοσυκλέτας Αυτή η ενότητα περιέχει σημαντικές πληροφορίες που αφορούν την ασφαλή οδήγηση της μοτοσυκλέτας σας. Διαβάστε αυτήν την ενότητα προσεκτικά. Οδηγίες για την ασφάλεια... Σ. 3 Προφυλάξεις για την ασφάλεια...σ. 10 Προφυλάξεις κατά την οδήγηση...σ. 11 Αξεσουάρ και Τροποποιήσεις...Σ. 14 Φόρτωση...Σ. 15

6 13 CBR500R-32MGZB000.book Page 3 Thursday, January 10, :01 PM Οδηγίες για την ασφάλεια Τηρήστε αυτές τις οδηγίες για να ενισχύσετε την ασφάλειά σας: Εκτελέστε όλους τους τακτικούς ελέγχους που περιγράφονται σε αυτό το εγχειρίδιο. Σβήστε τον κινητήρα και μην πλησιάζετε σε αυτόν σπίθες και φλόγες προτού γεμίσετε το ρεζερβουάρ. Μην λειτουργείτε τον κινητήρα σε κλειστούς ή μερικώς κλειστούς χώρους. Το μονοξείδιο του άνθρακα που υπάρχει στα καυσαέρια είναι τοξικό και μπορεί να προκαλέσει το θάνατο. Πάντα να φοράτε κράνος Είναι αποδεδειγμένο ότι τα κράνη και ο προστατευτικός εξοπλισμός μειώνουν σημαντικά τον αριθμό και τη σοβαρότητα των τραυματισμών στο κεφάλι, καθώς και άλλων τραυματισμών. Συνεπώς, να φοράτε πάντα ένα εγκεκριμένο για μοτοσυκλέτες κράνος και προστατευτικό εξοπλισμό. 2 Σ. 10 Πριν την οδήγηση Βεβαιωθείτε πως είστε σε καλή φυσική κατάσταση, Οδηγίες για την ασφάλεια συγκεντρωμένοι και χωρίς να έχετε καταναλώσει αλκοόλ και/ή φάρμακα. Βεβαιωθείτε πως εσείς και ο συνεπιβάτης σας φοράτε εγκεκριμένο κράνος μοτοσυκλέτας και τον απαραίτητο προστατευτικό εξοπλισμό. Καθοδηγήστε το συνεπιβάτη σας να κρατά τη χειρολαβή ή τη μέση σας, το σώμα του να γέρνει με το δικό σας στις στροφές και να έχει τα πόδια του στα μαρσπιέ, ακόμα και όταν η μοτοσυκλέτα σας είναι σταματημένη. Χρειάζεστε χρόνο για να μάθετε και να εξασκηθείτε Ακόμα και αν έχετε οδηγήσει άλλες μοτοσυκλέτες, εξασκηθείτε στην οδήγηση σε μια ασφαλή περιοχή προκειμένου να εξοικειωθείτε με τον τρόπο λειτουργίας και χειρισμού της μοτοσυκλέτας, καθώς και για να προσαρμοστείτε με το μέγεθος και το βάρος της μοτοσυκλέτας. Οδηγήστε προσεκτικά Να προσέχετε πάντοτε τα άλλα οχήματα γύρω σας και να μην υποθέτετε πως σας βλέπουν οι άλλοι οδηγοί. Να είστε προετοιμασμένοι για απότομο σταμάτημα ή ελιγμό αποφυγής. συνέχεια 3 Ασφάλεια μοτοσυκλέτας

7 13 CBR500R-32MGZB000.book Page 4 Thursday, January 10, :01 PM Οδηγίες για την ασφάλεια Ασφάλεια μοτοσυκλέτας 4 Γίνετε ευδιάκριτοι Γίνετε πιο ευδιάκριτοι, ειδικά τη νύχτα, φορώντας ρούχα που φωσφορίζουν, να στέκεστε σε κατάλληλα σημεία ώστε να είστε ορατοί στους άλλους οδηγούς, να χρησιμοποιείτε τα φλας προτού στρίψετε ή αλλάξετε λωρίδα και να χρησιμοποιείτε την κόρνα όποτε κριθεί απαραίτητο. Να οδηγείτε εντός των ορίων ταχύτητας Ποτέ μην οδηγείτε ξεπερνώντας τις προσωπικές σας δυνατότητες και ποτέ μην αυξάνετε ταχύτητα, όταν οι συνθήκες δεν το επιτρέπουν. Η κούραση και η έλλειψη προσοχής μπορεί να επηρεάσει αρνητικά την κρίση σας και την ασφαλή οδήγηση. Μην οδηγείτε υπό την επήρεια αλκοόλ Μην οδηγείτε μετά από κατανάλωση αλκοόλ. Ακόμα και ένα αλκοολούχο ποτό μπορεί να μειώσει την ικανότητα των αντανακλαστικών σας στις μεταβαλλόμενες συνθήκες και ο χρόνος αντίδρασης επιδεινώνεται με κάθε επιπλέον ποτό. Μην οδηγείτε αφού έχετε πιει και επίσης μην αφήνετε τους φίλους σας να οδηγούν ενώ έχουν πιει. Διατηρήστε τη Honda σας σε καλή κατάσταση Είναι σημαντικό να διατηρείτε τη μοτοσυκλέτα σας σωστά συντηρημένη και σε καλή κατάσταση για ασφαλή οδήγηση. Επιθεωρήστε τη μοτοσυκλέτα σας πριν από κάθε οδήγηση και πραγματοποιήστε όλες τις συνιστώμενες εργασίες συντήρησης. Ποτέ μην υπερβαίνετε τα όρια φορτίου (2 Σ. 15) και μην τροποποιείτε τη μοτοσυκλέτα σας ούτε να τοποθετείτε αξεσουάρ που θα μπορούσαν να καταστήσουν τη μοτοσυκλέτα σας επικίνδυνη (2 Σ. 14). Εάν αναμιχθείτε σε σύγκρουση Η ατομική ασφάλεια είναι η πρώτη σας προτεραιότητα. Εάν εσείς ή οποιοσδήποτε άλλος έχει τραυματιστεί, πάρτε το χρόνο για να αξιολογηθεί η δριμύτητα των τραυματισμών και εάν είναι ασφαλές να συνεχίσετε την οδήγηση. Καλέστε βοήθεια έκτακτης ανάγκης εάν είναι απαραίτητο. Επίσης ακολουθήστε τους ισχύοντες νόμους και κανονισμούς εάν ένα άλλο πρόσωπο ή όχημα εμπλέκεται στη σύγκρουση. Εάν αποφασίσετε να συνεχίσετε την οδήγηση, εκτιμήστε πρώτα την κατάσταση της μοτοσυκλέτας

8 13 CBR500R-32MGZB000.book Page 5 Thursday, January 10, :01 PM Οδηγίες για την ασφάλεια σας. Εάν ο κινητήρας βρίσκεται ακόμα σε λειτουργία, απενεργοποιήστε τον. Ελέγξτε για πιθανές διαρροές υγρών, ελέγξτε τη σύσφιξη των κύριων παξιμαδιών και βιδών, καθώς επίσης το τιμόνι, τις μανέτες, τα φρένα και τους τροχούς. Οδηγήστε αργά και προσεκτικά. Η μοτοσυκλέτα σας ενδέχεται να έχει υποστεί ζημιά που να μην έχει εκδηλωθεί άμεσα. Μεταβείτε σε ένα εξουσιοδοτημένο συνεργείο για διεξοδικό έλεγχο, όσο το δυνατόν πιο γρήγορα. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το αέριο μονοξείδιο του άνθρακα είναι τοξικό. Η εισπνοή του μπορεί να προκαλέσει απώλεια των αισθήσεων, ακόμα και το θάνατο. Αποφύγετε περιοχές ή δραστηριότητες όπου κινδυνεύετε να εκτεθείτε σε μονοξείδιο του άνθρακα. Ασφάλεια μοτοσυκλέτας Κίνδυνος από μονοξείδιο του άνθρακα Τα καυσαέρια περιέχουν δηλητηριώδες μονοξείδιο του άνθρακα, ένα άχρωμο και άοσμο αέριο. Η εισπνοή μονοξειδίου του άνθρακα μπορεί να προκαλέσει απώλεια των αισθήσεων και να οδηγήσει στο θάνατο. Εάν λειτουργείτε τον κινητήρα σε περιορισμένο ή μερικώς κλειστό χώρο, ο αέρας που αναπνέετε μπορεί να περιέχει επικίνδυνες ποσότητες μονοξειδίου του άνθρακα. Ποτέ μην λειτουργείτε τη μοτοσυκλέτα σας μέσα σε ένα γκαράζ ή άλλο κλειστό χώρο. 5

9 13 CBR500R-32MGZB000.book Page 6 Thursday, January 10, :01 PM Εικονογραφημένες ετικέτες Ασφάλεια μοτοσυκλέτας Εικονογραφημένες ετικέτες Εκτός του τύπου KO, KO Στις ακόλουθες σελίδες, υπάρχουν επεξηγήσεις των ετικετών. Μερικές ετικέτες σας προειδοποιούν για τους πιθανούς κινδύνους που θα μπορούσαν να προκαλέσουν σοβαρό τραυματισμό. Άλλοι παρέχουν σημαντικές πληροφορίες ασφάλειας. Διαβάστε αυτές τις πληροφορίες προσεκτικά και μην αφαιρέστε τις ετικέτες. Εάν μια ετικέτα αποκολληθεί ή είναι δυσανάγνωστη, επικοινωνήστε με την αντιπροσωπεία για αντικατάσταση. Υπάρχει ένα ειδικό σύμβολο σε κάθε ετικέτα. Οι ερμηνείες κάθε συμβόλου και ετικέτας αναφέρονται παρακάτω. Διαβάστε προσεκτικά τις οδηγίες που περιέχονται στο εγχειρίδιο κατόχου. Διαβάστε προσεκτικά τις οδηγίες που περιέχονται στο εγχειρίδιο συνεργείου. Για λόγους ασφαλείας, τα σέρβις της μοτοσυκλέτας θα πρέπει να γίνονται μόνο σε Επίσημα Συνεργεία. ΚΙΝΔΥΝΟΣ (με ΚΟΚΚΙΝΟ φόντο) Επίκειται ΘΑΝΑΤΟΣ ή ΣΟΒΑΡΟΣ ΤΡΑΥΜΑΤΙΣΜΟΣ εάν δεν ακολουθήσετε τις οδηγίες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ (με ΠΟΡΤΟΚΑΛΙ φόντο) Υπάρχει ΠΙΘΑΝΟΤΗΤΑ ΘΑΝΑΤΟΥ ή ΣΟΒΑΡΟΥ ΤΡΑΥΜΑΤΙΣΜΟΥ αν δεν ακολουθήσετε τις οδηγίες. ΠΡΟΣΟΧΗ (με ΚΙΤΡΙΝΟ φόντο) Υπάρχει ΠΙΘΑΝΟΤΗΤΑ ΤΡΑΥΜΑΤΙΣΜΟΥ αν δεν ακολουθήσετε τις οδηγίες. 6

10 13 CBR500R-32MGZB000.book Page 7 Thursday, January 10, :01 PM Εικονογραφημένες ετικέτες ΕΤΙΚΕΤΑ ΜΠΑΤΑΡΙΑΣ ΚΙΝΔΥΝΟΣ Μην πλησιάζετε στην μπαταρία φλόγες και σπίθες. Η μπαταρία παράγει εκρηκτικά αέρια που μπορεί να προκαλέσουν έκρηξη. Όταν χειρίζεστε την μπαταρία να φοράτε προστατευτικά γυαλιά και λαστιχένια γάντια, διαφορετικά μπορεί να υποστείτε έγκαυμα ή να χάσετε την όρασή σας εξαιτίας του ηλεκτρολύτη της μπαταρίας. Μην αφήνετε παιδιά και άλλους ανθρώπους να αγγίζουν την μπαταρία, εκτός και αν κατανοούν πολύ καλά τη σωστή χρήση και τους κινδύνους που ενέχει η μπαταρία. Διαχειριστείτε τον ηλεκτρολύτη της μπαταρίας με μεγάλη προσοχή, καθώς περιέχει αραιωμένο θειικό οξύ. Πιθανή επαφή με το δέρμα ή τα μάτια σας, μπορεί να προκαλέσει έγκαυμα ή απώλεια της όρασής σας. Διαβάστε προσεκτικά το παρόν εγχειρίδιο και κατανοήστε το πριν το χειρισμό της μπαταρίας. Η αγνόηση των οδηγιών μπορεί να προκαλέσει τραυματισμό και ζημιά στη μοτοσυκλέτα. Μην χρησιμοποιείτε μπαταρία της οποίας ο ηλεκτρολύτης έχει φθάσει στο σημάδι κατώτατης στάθμης ή και πιο χαμηλά. Μπορεί να εκραγεί και να προκληθεί σοβαρός τραυματισμός. Ασφάλεια μοτοσυκλέτας συνέχεια 7

11 13 CBR500R-32MGZB000.book Page 8 Thursday, January 10, :01 PM Εικονογραφημένες ετικέτες Ασφάλεια μοτοσυκλέτας ΕΤΙΚΕΤΑ ΤΑΠΑΣ ΨΥΓΕΙΟΥ Εκτός του τύπου U, U ΚΙΝΔΥΝΟΣ ΝΑ ΜΗΝ ΑΝΟΙΓΕΤΕ ΠΟΤΕ ΟΤΑΝ ΕΙΝΑΙ ΖΕΣΤΟ. Το ζεστό ψυκτικό υγρό θα σας προκαλέσει εγκαύματα. Η βαλβίδα εκτόνωσης πίεσης αρχίζει να ανοίγει στα 1,1 kgf/cm 2. ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΗ ΕΤΙΚΕΤΑ ΑΞΕΣΟΥΑΡ ΚΑΙ ΦΟΡΤΩΣΗΣ Εκτός του τύπου U, U ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΑΞΕΣΟΥΑΡ ΚΑΙ ΦΟΡΤΩΣΗ Η ευστάθεια και ο χειρισμός αυτής της μοτοσυκλέτας ενδέχεται να επηρεαστεί από την προσθήκη αξεσουάρ και αποσκευών. Διαβάστε προσεκτικά τις οδηγίες που περιέχονται στο εγχειρίδιο κατόχου και στον οδηγό εγκατάστασης προτού τοποθετήσετε οποιοδήποτε αξεσουάρ. Το συνολικό βάρος των αξεσουάρ και των αποσκευών, μαζί με το βάρος του αναβάτη και του συνεπιβάτη, δεν θα πρέπει να υπερβαίνει τα 182 kg, που είναι το μέγιστο συνολικό επιτρεπόμενο φορτίο. Το βάρος των αποσκευών δεν θα πρέπει να υπερβαίνει τα 11 kg υπό οποιεσδήποτε συνθήκες. Δεν συνιστάται η τοποθέτηση μεγάλου φέρινγκ που να στερεώνεται στο πιρούνι ή στο τιμόνι. 8

12 13 CBR500R-32MGZB000.book Page 9 Thursday, January 10, :01 PM Εικονογραφημένες ετικέτες ΕΤΙΚΕΤΑ ΣΤΟΙΧΕΙΩΝ ΕΛΑΣΤΙΚΩΝ Πίεση κρύων ελαστικών: [Οδηγός μόνο] Εμπρός 250 kpa (2,50 kgf/cm 2 ) Πίσω 290 kpa (2,90 kgf/cm 2 ) [Με οδηγό και συνεπιβάτη] Εμπρός 250 kpa (2,50 kgf/cm 2 ) Πίσω 290 kpa (2,90 kgf/cm 2 ) Διάσταση ελαστικών: Εμπρός 120/70ZR17M/C (58W) Πίσω 160/60ZR17M/C (69W) Μάρκα ελαστικού: DUNLOP METZELER Εμπρός D222F ROADTEC Z8 NTERACT E Πίσω D222 ROADTEC Z8 NTERACT Ασφάλεια μοτοσυκλέτας ΕΤΙΚΕΤΑ ΥΠΕΝΘΥΜΙΣΗΣ ΑΣΦΑΛΕΙΑΣ Για τη δική σας προστασία, να φοράτε πάντοτε κράνος και προστατευτικό ρουχισμό. ΕΤΙΚΕΤΑ ΚΑΥΣΙΜΟΥ Αμόλυβδη βενζίνη μόνο ΕΤΙΚΕΤΑ ΑΛΥΣΙΔΑΣ ΜΕΤΑΔΟΣΗΣ ΚΙΝΗΣΗΣ Να ρυθμίζετε και να λιπαίνετε την αλυσίδα. 35 με 45 mm Τζόγος 9

13 13 CBR500R-32MGZB000.book Page 10 Thursday, January 10, :01 PM Προφυλάξεις για την ασφάλεια Ασφάλεια μοτοσυκλέτας 10 Προφυλάξεις για την ασφάλεια Να οδηγείτε προσεκτικά και να έχετε τα χέρια σας στο τιμόνι και τα πόδια σας στα μαρσπιέ. Ο συνεπιβάτης πρέπει να έχει τα χέρια του στη χειρολαβή και τα πόδια του στα μαρσπιέ κατά την οδήγηση. Να λαμβάνετε πάντοτε υπόψη την ασφάλεια του συνεπιβάτη σας, καθώς και των υπόλοιπων οδηγών και αναβατών. Προστατευτικός εξοπλισμός Να φοράτε πάντοτε εσείς και ο συνεπιβάτης σας εγκεκριμένο κράνος μοτοσυκλέτας, προστατευτικά γυαλιά και ευδιάκριτο προστατευτικό ρουχισμό. Να οδηγείτε προσεκτικά, ανάλογα με τις καιρικές συνθήκες και τις συνθήκες του οδοστρώματος. Κράνος Πιστοποιημένο κατά τα πρότυπα ασφαλείας, ευδιάκριτο, με το σωστό μέγεθος για το κεφάλι σας Πρέπει να ταιριάζει άνετα αλλά με ασφάλεια, με δεμένο το λουρί για το πηγούνι Προστατευτικό κάλυμμα προσώπου με ανεμπόδιστη ορατότητα ή άλλα εγκεκριμένα προστατευτικά γυαλιά 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Με το να μη φοράτε κράνος αυξάνετε την πιθανότητα πρόκλησης σοβαρού τραυματισμού ή θανάτου από μια σύγκρουση. Να φοράτε πάντοτε εσείς και ο συνεπιβάτης σας εγκεκριμένο κράνος και προστατευτικό εξοπλισμό. Γάντια Δερμάτινα γάντια πλήρους κάλυψης δακτύλων (full finger) με υψηλή αντοχή στα γδαρσίματα Μπότες ή υποδήματα Ανθεκτικές μπότες με αντιολισθητικές σόλες και προστασία αστραγάλων Μπουφάν και παντελόνι Ευδιάκριτο προστατευτικό μπουφάν με μακριά μανίκια και ανθεκτικό παντελόνι αναβάτη (ή στολή προστασίας).

14 13 CBR500R-32MGZB000.book Page 11 Thursday, January 10, :01 PM Προφυλάξεις κατά την οδήγηση Προφυλάξεις κατά την οδήγηση Περίοδος ρονταρίσματος Κατά τη διάρκεια των πρώτων 500 km διαδρομής, ακολουθήστε αυτές τις οδηγίες για τη διασφάλιση της μελλοντικής αξιοπιστίας και απόδοσης της μοτοσυκλέτας σας. Αποφύγετε τις εκκινήσεις με πλήρη ισχύ και την απότομη επιτάχυνση. Αποφύγετε το απότομο φρενάρισμα. Να οδηγείτε συντηρητικά. Φρένα Να ακολουθείτε τις παρακάτω οδηγίες: Να αποφεύγετε τα ιδιαίτερα απότομα φρεναρίσματα και την αιφνίδια επιλογή χαμηλότερης ταχύτητας. u Το απότομο φρενάρισμα μπορεί να μειώσει την ευστάθεια της μοτοσυκλέτας. u Όπου είναι δυνατόν, μειώστε την ταχύτητα πριν τις στροφές, διαφορετικά, υπάρχει κίνδυνος ολίσθησης των τροχών. Να προσέχετε κατά την οδήγηση σε επιφάνειες χαμηλής πρόσφυσης. u Οι τροχοί μπλοκάρουν πολύ πιο εύκολα σε τέτοιου είδους επιφάνειες και οι αποστάσεις φρεναρίσματος είναι μεγαλύτερες. Αποφύγετε το συνεχές φρενάρισμα. u Το συνεχές φρενάρισμα μπορεί να προκαλέσει υπερθέρμανση των φρένων, μειώνοντας την αποτελεσματικότητά τους. Ασφάλεια μοτοσυκλέτας συνέχεια 11

15 13 CBR500R-32MGZB000.book Page 12 Thursday, January 10, :01 PM Προφυλάξεις κατά την οδήγηση Ασφάλεια μοτοσυκλέτας Σύστημα αντιμπλοκαρίσματος φρένων (ABS) Μόνο για CBR500RA Το μοντέλο αυτό εξοπλίζεται επίσης με σύστημα αντιμπλοκαρίσματος των τροχών (ABS) το οποίο είναι σχεδιασμένο να βοηθά στην αποτροπή του μπλοκαρίσματος των φρένων κατά τη διάρκεια ενός απότομου φρεναρίσματος. Το ABS δεν μειώνει την απόσταση φρεναρίσματος. Σε ορισμένες περιπτώσεις, το ABS μπορεί να οδηγήσει σε μεγαλύτερη απόσταση ακινητοποίησης. Το ABS δεν λειτουργεί με ταχύτητες χαμηλότερες των 10 km/h. Κατά την εφαρμογή των φρένων, μπορεί να παρατηρηθεί ελαφρύ "κλότσημα" στη μανέτα και στο πεντάλ φρένου. Αυτό είναι φυσιολογικό. Να χρησιμοποιείτε πάντοτε τα συνιστώμενα ελαστικά ώστε να διασφαλιστεί η σωστή λειτουργία του ABS. Πέδηση μέσω κινητήρα Η πέδηση μέσω κινητήρα βοηθά στην επιβράδυνση της μοτοσυκλέτας κατά την αποδέσμευση του γκαζιού. Για ακόμη μεγαλύτερη επιβράδυνση, κατεβάστε σε χαμηλότερη ταχύτητα. Χρησιμοποιήστε την πέδηση μέσω κινητήρα με διαλείπουσα χρήση των φρένων, ώστε να μειωθεί η ταχύτητα σε μεγάλες κατωφέρειες με κλίση. Υγρές ή βροχερές συνθήκες Το βρεγμένο οδόστρωμα είναι ολισθηρό και τα υγρά φρένα μειώνουν την αποτελεσματικότητα του φρεναρίσματος. Να είστε ιδιαίτερα προσεκτικοί κατά το φρενάρισμα υπό υγρές συνθήκες. Εάν βραχούν τα φρένα, λειτουργήστε τα κατά την οδήγηση σε χαμηλή ταχύτητα για να τα βοηθήσετε να στεγνώσουν. 12

16 13 CBR500R-32MGZB000.book Page 13 Thursday, January 10, :01 PM Προφυλάξεις κατά την οδήγηση Στάθμευση Σταθμεύστε σε μια σταθερή, επίπεδη ασφαλτοστρωμένη επιφάνεια. Εάν πρέπει να σταθμεύσετε σε επικλινές ή σαθρό έδαφος, σταθμεύστε με τέτοιο τρόπο ώστε να μην υπάρχει κίνδυνος μετακίνησης ή πτώσης της μηχανής. Φροντίστε τα εξαρτήματα στα οποία αναπτύσσεται υψηλή θερμοκρασία να μην έρχονται σε επαφή με εύφλεκτα υλικά. Μην αγγίζετε τον κινητήρα, το σιγαστήρα, τα φρένα και άλλα εξαρτήματα στα οποία αναπτύσσεται υψηλή θερμοκρασία, μέχρι να κρυώσουν. Προκειμένου να μειωθεί ο κίνδυνος κλοπής, να κλειδώνετε πάντοτε το τιμόνι και να παίρνετε το κλειδί μαζί σας όταν αφήνετε τη μοτοσυκλέτα σας χωρίς φύλαξη. Συνιστάται επίσης, η χρήση μιας αντικλεπτικής συσκευής. Στάθμευση με το πλαϊνό σταντ 1. Σβήστε τον κινητήρα. 2. Χαμηλώστε το πλαϊνό σταντ πατώντας το προς τα κάτω. 3. Γείρετε αργά τη μοτοσυκλέτα προς τα αριστερά, μέχρις ότου το βάρος της να "ακουμπήσει" στο πλαϊνό σταντ. 4. Στρίψτε το τιμόνι εντελώς προς τα αριστερά. u Το γύρισμα του τιμονιού προς τα δεξιά, μειώνει την ευστάθεια και ενδέχεται να προκαλέσει την πτώση της μοτοσυκλέτας. 5. Γυρίστε τον Κεντρικό Διακόπτη στη θέση LOCK και αφαιρέστε το κλειδί. 2 Σ. 33 Οδηγίες ανεφοδιασμού και καυσίμων Ακολουθήστε αυτές τις οδηγίες για να προστατεύσετε τον κινητήρα και τον καταλύτη: Να χρησιμοποιείτε μόνο αμόλυβδη βενζίνη. Να χρησιμοποιείτε το συνιστώμενο αριθμό οκτανίων. Η χρήση βενζίνης με χαμηλότερο αριθμό οκτανίων από τον συνιστώμενο, θα οδηγήσει σε μειωμένη απόδοση του κινητήρα. Μην χρησιμοποιείτε καύσιμα που περιέχουν αλκοόλη σε υψηλή συγκέντρωση. 2 Σ. 105 Μην χρησιμοποιείτε πολύ παλιά ή ρυπασμένη βενζίνη ή μίγμα λαδιού/βενζίνης. Αποφύγετε την εισροή σκόνης ή νερού στο ρεζερβουάρ καυσίμου. Ασφάλεια μοτοσυκλέτας 13

17 13 CBR500R-32MGZB000.book Page 14 Thursday, January 10, :01 PM Αξεσουάρ και Τροποποιήσεις Ασφάλεια μοτοσυκλέτας Αξεσουάρ και Τροποποιήσεις Συνιστάται ιδιαίτερα να μην προσθέτετε αξεσουάρ που να μην είναι ειδικά σχεδιασμένα για τη μοτοσυκλέτα σας από τη Honda και να μην τροποποιείτε τη μοτοσυκλέτα σας με τέτοιο τρόπο που να υπάρχει απόκλιση από την αρχική της σχεδίαση. Εάν το κάνετε, η μοτοσυκλέτα μπορεί να γίνει επικίνδυνη. Η τροποποίηση της μοτοσυκλέτας σας μπορεί επίσης να ακυρώσει και την εγγύηση και να καταστήσει τη μοτοσυκλέτα σας παράνομη σε δημόσιες οδούς και αυτοκινητοδρόμους. Προτού αποφασίσετε να τοποθετήσετε αξεσουάρ στη μοτοσυκλέτα σας, πρέπει να σιγουρευτείτε πως η τροποποίηση είναι ασφαλής και νόμιμη. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα ακατάλληλα αξεσουάρ ή τυχόν τροποποιήσεις μπορούν να προκαλέσουν σύγκρουση, κατά την οποία μπορείτε να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Ακολουθήστε όλες τις οδηγίες αυτού του εγχειριδίου που αφορούν τα αξεσουάρ και τις τροποποιήσεις. Η μοτοσυκλέτα αυτή δεν είναι κατάλληλη για τη ρυμούλκηση τρέιλερ ή για προσάρτηση καλαθιού. Η μοτοσυκλέτα σας δεν σχεδιάστηκε για τέτοιου είδους προσαρτούμενα εξαρτήματα και η χρήση τους μπορεί να δημιουργήσει σοβαρά προβλήματα στο χειρισμό της μοτοσυκλέτας σας. 14

18 13 CBR500R-32MGZB000.book Page 15 Thursday, January 10, :01 PM Φόρτωση Φόρτωση Η μεταφορά επιπλέον βάρους επηρεάζει το χειρισμό, το φρενάρισμα και την ευστάθεια της μοτοσυκλέτας σας. Να οδηγείτε πάντοτε με ταχύτητα ασφαλή ανάλογα με το φορτίο που μεταφέρετε. Αποφύγετε τη μεταφορά υπερβολικού φορτίου και τηρήστε τα προκαθορισμένα όρια φορτίου. 2 Μέγιστο φορτίο / Μέγιστο βάρος αποσκευών Σ. 113 Δέστε καλά όλες τις αποσκευές ισοκατανεμημένα και κοντά στο κέντρο της μοτοσυκλέτας. Μην τοποθετείτε αντικείμενα κοντά στα φώτα ή στο σιγαστήρα. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η υπερφόρτωση ή η ακατάλληλη φόρτωση μπορεί να προκαλέσει σύγκρουση και μπορείτε να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Ακολουθήστε όλους τους κανόνες αναφορικά με τα όρια επιτρεπόμενου φορτίου και τις άλλες οδηγίες τις σχετικές με τη φόρτωση που εμπεριέχονται σε αυτό το εγχειρίδιο. Ασφάλεια μοτοσυκλέτας 15

19 Εγχειρίδιο χειρισμού 13 CBR500R-32MGZB000.book Page 16 Thursday, January 10, :01 PM Θέση εξαρτημάτων Εγχειρίδιο χειρισμού Εργαλειοθήκη (E.38) Θήκη εγγράφων (E.37) Πλευρικό κάλυμμα (E.58) Τάπα πλήρωσης καυσίμου (E.36) Δοχείο υγρού εμπρός φρένου (E.67) Μανέτα εμπρός φρένου Γκριπ γκαζιού (E.77) Τάπα πλήρωσης λαδιού κινητήρα (E.61) Παράθυρο επιθεώρησης στάθμης λαδιού κινητήρα (E.61) Φίλτρο λαδιού κινητήρα (E.64) Βίδα αποστράγγισης λαδιού κινητήρα (E.63) Πεντάλ πίσω φρένου Κύρια ασφάλεια (E.99) Δοχείο υγρού πίσω φρένου (E.67) 16

20 13 CBR500R-32MGZB000.book Page 17 Thursday, January 10, :01 PM Μανέτα συμπλέκτη (E.74) Μπροστινή σέλα (E.57) Μπαταρία (E.60) Ασφαλειοθήκη (E.99) Πίσω σέλα (E.56) Εγχειρίδιο χειρισμού Αλυσίδα μετάδοσης κίνησης (E.70) Ρυθμιστής προφόρτισης ελατηρίου πίσω ανάρτησης (E.79) Δοχείο ψυκτικού υγρού (E.65) Πλαϊνό σταντ (E.69) Μοχλός αλλαγής ταχυτήτων (E.35) Εξαεριστήρας στροφαλοθαλάμου (E.78) 17

21 13 CBR500R-32MGZB000.book Page 18 Thursday, January 10, :01 PM Όργανα Εγχειρίδιο χειρισμού Κουμπί SEL Κουμπί SET Έλεγχος ενδείξεων Όταν ο Κεντρικός Διακόπτης είναι σε θέση ΟΝ, θα εμφανιστούν όλα τα τμήματα λειτουργίας και τα ψηφιακά τμήματα και το τμήμα του στροφόμετρου θα κινηθεί προς τη μέγιστη ένδειξη και στη συνέχεια θα εξαφανιστεί. Εάν κάποιο τμήμα από αυτές τις ενδείξεις δεν ανάψει όταν πρέπει, ζητήστε από το εξουσιοδοτημένο συνεργείο της Honda να πραγματοποιήσει έλεγχο για τυχόν προβλήματα. 18

22 13 CBR500R-32MGZB000.book Page 19 Thursday, January 10, :01 PM Ταχύμετρο Στροφόμετρο ΣΗΜΕΙΩΣΗ Μην λειτουργείτε τον κινητήρα στην κόκκινη περιοχή του στροφόμετρου. Οι υπερβολικά αυξημένες στροφές του κινητήρα μπορούν να επηρεάσουν σημαντικά τη διάρκεια ζωής του. Κόκκινη ζώνη στροφόμετρου (περιοχή υπερβολικά υψηλών στροφών κινητήρα) Ρολόι (ένδειξη 12 ωρών) Για να ρυθμίσετε το ρολόι: (E.25) Εγχειρίδιο χειρισμού Δείκτης καυσίμου Καύσιμο που απομένει μόνο όταν αρχίσει να αναβοσβήνει το 1ο (Ε) τμήμα: περίπου 2,8 litres Εάν οι ενδεικτικές λυχνίες του δείκτη στάθμης καυσίμου εξακολουθούν να αναβοσβήνουν ή σβήσουν: (E.86) συνέχεια 19

23 13 CBR500R-32MGZB000.book Page 20 Thursday, January 10, :01 PM Όργανα (Συνέχεια) Εγχειρίδιο χειρισμού Οδόμετρο [TOTAL] & Μερικός χιλιομετρητής [TRP A / B] & Μετρητής χιλιομετρικής κατανάλωσης καύσιμου & Μετρητής κατανάλωσης καυσίμου Το κουμπί SEL επιλέγει το οδόμετρο, το μερικό χιλιομετρητή Α, το μερικό χιλιομετρητή Β, την τρέχουσα χιλιομετρική κατανάλωση καύσιμου, τη μέση χιλιομετρική κατανάλωση καύσιμου και την κατανάλωση καυσίμου. u Για να μηδενίσετε το μερικό χιλιομετρητή: (E.22) Οδόμετρο Μερικός χιλιομετρητής Α Μερικός χιλιομετρητής Β Τρέχουσα χιλιομετρική κατανάλωση καυσίμου Μέση χιλιομετρική κατανάλωση καυσίμου Κατανάλωση καυσίμου Κατανάλωση εφεδρικού καυσίμου (E.23) 20

24 13 CBR500R-32MGZB000.book Page 21 Thursday, January 10, :01 PM Η μέση χιλιομετρική κατανάλωση καυσίμου και η κατανάλωση καύσιμου βασίζονται στο μερικό χιλιομετρητή Α. Τρέχουσα χιλιομετρική κατανάλωση καυσίμου: Τρέχουσα στιγμιαία χιλιομετρική κατανάλωση καυσίμου Αν η ταχύτητά σας είναι μικρότερη από 7 km/ h, εμφανίζεται η ένδειξη " ". Όταν εμφανίζεται η ένδειξη " " σε ταχύτητες πάνω από 7 km/h, επισκεφτείτε το Εξουσιοδοτημένο Συνεργείο της Honda για επισκευή. Μέση χιλιομετρική κατανάλωση καυσίμου: Μέση απόσταση σε μίλια καυσίμων από το μηδενισμό του μερικού χιλιομετρητή Α. Όταν εμφανίζεται η ένδειξη " ", επισκεφτείτε το Εξουσιοδοτημένο Συνεργείο της Honda για επισκευή. Κατανάλωση καυσίμου: Συνολική κατανάλωση καυσίμου από το μηδενισμό του μερικού χιλιομετρητή Α. Όταν εμφανίζεται η ένδειξη " ", επισκεφτείτε το Εξουσιοδοτημένο Συνεργείο της Honda για επισκευή. u Για να μηδενίσετε τη μέση χιλιομετρική κατανάλωση καυσίμου και την κατανάλωση καύσιμου: (E.22) Εγχειρίδιο χειρισμού συνέχεια 21

25 13 CBR500R-32MGZB000.book Page 22 Thursday, January 10, :01 PM Εγχειρίδιο χειρισμού Όργανα (Συνέχεια) Για να μηδενίσετε το μερικό χιλιομετρητή, τη μέση χιλιομετρική κατανάλωση καυσίμου και την κατανάλωση καύσιμου!a Για να μηδενίσετε ταυτόχρονα το μερικό χιλιομετρητή Α, τη μέση χιλιομετρική κατανάλωση καυσίμου και την κατανάλωση καύσιμου, πατήστε και κρατήστε πατημένο το κουμπί SET. Μερικός χιλιομετρητής Α Μέση χιλιομετρική κατανάλωση καυσίμου Κατανάλωση καυσίμου!c Στη συνέχεια, η ένδειξη επιστρέφει στην τελευταία επιλεγμένη ένδειξη. ή!d Για να μηδενίσετε το μερικό χιλιομετρητή Β, πατήστε και κρατήστε πατημένο το κουμπί SET όταν εμφανίζεται ο μερικός χιλιομετρητής B. ή Μερικός χιλιομετρητής Β ή ή 22!b Μετά τον μηδενισμό, εμφανίζεται το ''0,0'' σε κάθε ένδειξη. Επίσης, μετά από ανεφοδιασμό καυσίμου σε ποσότητα μεγαλύτερη από την εφεδρική και την οδήγηση της μοτοσυκλέτας σας για 0,1 km, ο μετρητής ταξιδιού Α, η μέση χιλιομετρική κατανάλωση καυσίμου και η κατανάλωση καυσίμου μπορούν να μηδενιστούν αυτόματα. Μπορείτε να ενεργοποιείτε ή να απενεργοποιείτε την κατάσταση λειτουργίας αυτόματου μηδενισμού με τον ανεφοδιασμό καυσίμου. (E.27)

26 13 CBR500R-32MGZB000.book Page 23 Thursday, January 10, :01 PM Ένδειξη κατανάλωσης εφεδρικού καυσίμου Όταν το 1ο (Ε) τμήμα του μετρητή καυσίμων αρχίζει να αναβοσβήνει, το οδόμετρο και ο μερικός χιλιομετρητής και ο μετρητής χιλιομετρικής κατανάλωσης καυσίμου και ο μετρητής κατανάλωσης καυσίμου εμφανίζουν την κατανάλωση εφεδρικού καυσίμου. Θα πρέπει να ξαναγεμίσετε το ρεζερβουάρ όσο το δυνατόν συντομότερα. Ένδειξη κατανάλωσης εφεδρικού καυσίμου Αναβοσβήνει από τα "0,0" L (litre). u Όταν η ποσότητα καυσίμου που καταναλώθηκε υπερβαίνει το 1,0 litre η ένδειξη αναβοσβήνει με ταχύ ρυθμό. u Εάν αλλάξετε την προβολή σε οδόμετρο, μερικό χιλιομετρητή, μετρητή χιλιομετρικής κατανάλωσης καυσίμου και μετρητή κατανάλωσης καυσίμου και ούτω καθεξής (E.20), θα επιστρέψει αυτόματα στην ένδειξη κατανάλωσης εφεδρικού καυσίμου εάν δεν πατηθούν στη συνέχεια τα κουμπιά για περίπου 10 δευτερόλεπτα. Εγχειρίδιο χειρισμού Μετά τον ανεφοδιασμό σε ποσότητα μεγαλύτερη της εφεδρικής, η ένδειξη επιστρέφει στο φυσιολογικό όταν η μοτοσυκλέτα σας ταξιδέψει για 0,1 km. συνέχεια 23

27 13 CBR500R-32MGZB000.book Page 24 Thursday, January 10, :01 PM Εγχειρίδιο χειρισμού Όργανα (Συνέχεια) Ρύθμιση ένδειξης Τα ακόλουθα στοιχεία μπορούν να αλλάξουν διαδοχικά. Ρύθμιση ρολογιού Ρύθμιση έντασης φωτισμού Ενεργοποίηση / απενεργοποίηση της λειτουργίας αυτόματου μηδενισμού του μερικού χιλιομετρητή Α, της μέσης χιλιομετρικής κατανάλωσης καυσίμου και της κατανάλωσης καυσίμου Ρύθμιση της ενδεικτικής λυχνίας HSS Μόνο για τύπο E, E Αλλαγή των μονάδων ταχύτητας και χιλιομετρικής απόστασης Αλλαγή της μονάδας του μετρητή χιλιομετρικής κατανάλωσης καυσίμου Κανονική ένδειξη Ρύθμιση ρολογιού Ρύθμιση έντασης φωτισμού Ενεργοποίηση / απενεργοποίηση της λειτουργίας αυτόματου μηδενισμού του μερικού χιλιομετρητή Α, της μέσης χιλιομετρικής κατανάλωσης καυσίμου και της κατανάλωσης καυσίμου Ρύθμιση της ενδεικτικής λυχνίας HSS Μόνο για τύπο E, E Αλλαγή των μονάδων ταχύτητας και χιλιομετρικής απόστασης Αλλαγή της μονάδας του μετρητή χιλιομετρικής κατανάλωσης καυσίμου 24 Πατήστε και κρατήστε πατημένο το κουμπί SEL και SET Πατήστε το κουμπί SET

28 13 CBR500R-32MGZB000.book Page 25 Thursday, January 10, :01 PM Επιπρόσθετα, για μεταφορά της συνηθισμένης ένδειξης σε ρύθμιση ένδειξης. Το κουμπί δεν πατιέται για περίπου 30 δευτερόλεπτα Γυρίστε τον Κεντρικό Διακόπτη σε θέση OFF και κατόπιν σε θέση ON 1 Για να ρυθμίσετε το ρολόι:!a Γυρίστε τον Κεντρικό Διακόπτη σε θέση ON.!b Πατήστε και κρατήστε πατημένο το κουμπί SEL και το κουμπί SET μέχρι να αρχίσουν να αναβοσβήνουν τα ψηφία της ώρας.!c Πατήστε το κουμπί SEL μέχρι να εμφανιστεί η επιθυμητή ώρα. u Πατήστε και κρατήστε το πατημένο για να προωθήσετε γρήγορα την ώρα.!d Πατήστε το κουμπί SET. Τα ψηφία των λεπτών αρχίζουν να αναβοσβήνουν.!e Πατήστε το κουμπί SEL μέχρι να εμφανιστούν τα επιθυμητά λεπτά. u Πατήστε και κρατήστε το πατημένο για να προωθήσετε γρήγορα τα λεπτά.!f Πατήστε το κουμπί SET. Το ρολόι έχει ρυθμιστεί και κατόπιν η ένδειξη επιστρέφει στη ρύθμιση έντασης φωτισμού. Εγχειρίδιο χειρισμού συνέχεια 25

29 13 CBR500R-32MGZB000.book Page 26 Thursday, January 10, :01 PM Εγχειρίδιο χειρισμού Όργανα (Συνέχεια) 2 Ρύθμιση έντασης φωτισμού: Μπορείτε να προσαρμόσετε τη φωτεινότητα σε πέντε επίπεδα.!a Πατήστε το κουμπί SEL. Η φωτεινότητα αλλάζει.!b Πατήστε το κουμπί SET. Η φωτεινότητα έχει ρυθμιστεί και στη συνέχεια η ένδειξη αλλάζει σε ενεργοποίηση / απενεργοποίηση της λειτουργίας αυτόματου μηδενισμού του μερικού χιλιομετρητή Α, της μέσης χιλιομετρικής κατανάλωσης καυσίμου και της κατανάλωσης καυσίμου 26

30 13 CBR500R-32MGZB000.book Page 27 Thursday, January 10, :01 PM 3 Για την ενεργοποίηση / απενεργοποίηση της λειτουργίας αυτόματου μηδενισμού του μερικού χιλιομετρητή Α, της μέσης χιλιομετρικής κατανάλωσης καυσίμου και της κατανάλωσης καυσίμου: Μπορείτε επίσης να ενεργοποιήσετε ή να απενεργοποιήσετε τη λειτουργία αυτόματου μηδενισμού με τον ανεφοδιασμό αφού αρχίσει να αναβοσβήνει το 1ο (Ε) τμήμα του δείκτη στάθμης καυσίμων. Αρχικά έχει οριστεί η απενεργοποίηση.!a Πατήστε το κουμπί SEL για να επιλέξετε " " (ενεργοποίηση) ή " " (απενεργοποίηση) στην αυτόματη λειτουργία μηδενισμού.!b Για να τερματίσετε την επιλογή, πατήστε το κουμπί SET. Η ενεργοποίηση / απενεργοποίηση της λειτουργίας αυτόματου μηδενισμού έχει οριστεί, και στη συνέχεια η ένδειξη αλλάζει σε ενεργοποίηση / απενεργοποίηση του αναβοσβησίματος της ενδεικτικής λυχνίας HSS (η ενδεικτική λυχνία HSS ανάβει). Εγχειρίδιο χειρισμού συνέχεια 27

31 13 CBR500R-32MGZB000.book Page 28 Thursday, January 10, :01 PM Εγχειρίδιο χειρισμού Όργανα (Συνέχεια) 4 Ρύθμιση ενδεικτικής λυχνίας HSS: Μπορείτε να επιλέξετε το αναβοσβήσιμο ή το σβήσιμο της ενδεικτικής λυχνίας HSS.!a Πατήστε το κουμπί SEL για να επιλέξετε " " (αναβοσβήνει) ή " " (off).!b Εκτός από τύπο E, E Πατήστε το κουμπί SET. Η ρύθμιση της ενδεικτικής λυχνίας HSS έχει οριστεί, και στη συνέχεια, η ένδειξη αλλάζει στην αλλαγή των μονάδων του μετρητή χιλιομετρικής κατανάλωσης καυσίμου. Μόνο για τύπο E, E Πατήστε το κουμπί SET. Η ρύθμιση της ενδεικτικής λυχνίας HSS έχει οριστεί, και στη συνέχεια, η ένδειξη αλλάζει στην αλλαγή των μονάδων ταχύτητας και χιλιομετρικής απόστασης. 5 Αλλαγή των μονάδων ταχύτητας και χιλιομετρικής απόστασης: Μόνο για τύπο E, E!a Πατήστε το κουμπί SEL για να επιλέξετε μεταξύ "km/h" και "km" ή "mph" και "mile".!b Πατήστε το κουμπί SET. Οι μονάδες ταχύτητας και χιλιομετρικής απόστασης έχουν οριστεί, και στη συνέχεια, η ένδειξη αλλάζει στην αλλαγή των μονάδων του μετρητή χιλιομετρικής κατανάλωσης καυσίμου. 28

32 13 CBR500R-32MGZB000.book Page 29 Thursday, January 10, :01 PM 6 Αλλαγή της μονάδας του μετρητή χιλιομετρικής κατανάλωσης καυσίμου:!a Πατήστε το κουμπί SEL για να επιλέξετε "km/l" ή "L/100 km." Μόνο για τύπο E, E Αν επιλέξετε "mph" για την ταχύτητα και "mile" για την χιλιομετρική απόσταση, η χιλιομετρική κατανάλωση καύσιμου εμφανίζεται σε "mile/l" ή "mile/gal."!b Για να τερματίσετε την επιλογή, πατήστε το κουμπί SET. Η αναφερόμενη ρύθμιση μπορεί επίσης να προσαρμοστεί με το γύρισμα του κεντρικού διακόπτη στη θέση OFF. Ο έλεγχος αλλάζει αυτόματα από τη λειτουργία ρύθμισης στην κανονική ένδειξη αν το κουμπί δεν πατηθεί για περίπου 30 δευτερόλεπτα. Ακόμη και σε αυτή την περίπτωση, η αναφερόμενη ρύθμιση διατηρείται. Εγχειρίδιο χειρισμού 29

33 13 CBR500R-32MGZB000.book Page 30 Thursday, January 10, :01 PM Ενδεικτικές λυχνίες Εγχειρίδιο χειρισμού Ενδεικτική λυχνία χαμηλής πίεσης λαδιού Ανάβει όταν ο Κεντρικός Διακόπτης γυρίσει σε θέση ON. Σβήνει όταν ο κινητήρας τεθεί σε λειτουργία. Εάν ανάψει κατά τη διάρκεια λειτουργίας του κινητήρα: (E.84) Ενδεικτική λυχνία ABS (Σύστημα αντιμπλοκαρίσματος τροχών) Μόνο για CBR500RA Ανάβει όταν ο Κεντρικός Διακόπτης γυρίσει σε θέση ON. Σβήνει όταν η ταχύτητα φθάσει περίπου τα 10 km/h. Εάν ανάψει κατά την οδήγηση: (E.85) Ενδεικτική λυχνία υψηλής θερμοκρασίας ψυκτικού Ανάβει στιγμιαία όταν ο Κεντρικός Διακόπτης γυρίσει στη θέση ON. Εάν ανάψει κατά την οδήγηση: (E.83) Ενδεικτική λυχνία δυσλειτουργίας (ML) PGM-F (Programmed Fuel njection Προγραμματιζόμενος ψεκασμός καυσίμου) Ανάβει στιγμιαία όταν ο Κεντρικός Διακόπτης είναι σε θέση ON με το διακόπτη παύσης κινητήρα σε θέση (Run). Ανάβει όταν ο Κεντρικός Διακόπτης είναι σε θέση ON με το διακόπτη παύσης κινητήρα σε θέση (Off). Εάν ανάψει κατά τη διάρκεια λειτουργίας του κινητήρα: (E.84) 30

34 13 CBR500R-32MGZB000.book Page 31 Thursday, January 10, :01 PM Ενδεικτική λυχνία αριστερού φλας Ενδεικτική λυχνία νεκράς Ανάβει όταν το κιβώτιο ταχυτήτων είναι στη Νεκρά. Ενδεικτική λυχνία HSS (E.82) Ανάβει στιγμιαία όταν ο Κεντρικός Διακόπτης γυρίσει στη θέση ON. Σβήνει εάν το κλειδί του κεντρικού διακόπτη διαθέτει τη σωστή κωδικοποίηση. Αναβοσβήνει κάθε 2 δευτερόλεπτα για 24 ώρες όταν ο Κεντρικός Διακόπτης τεθεί σε θέση OFF. Εγχειρίδιο χειρισμού Ενδεικτική λυχνία δεξιού φλας Ενδεικτική λυχνία υψηλής σκάλας 31

35 13 CBR500R-32MGZB000.book Page 32 Thursday, January 10, :01 PM Διακόπτες Εγχειρίδιο χειρισμού Κουμπί κόρνας Διακόπτης φλας u Με το πάτημα του διακόπτη, απενεργοποιείται το φως φλας. Διακόπτης σκάλας προβολέα : Υψηλή σκάλα : Χαμηλή σκάλα Διακόπτης για το σβήσιμο του κινητήρα Κανονικά, θα πρέπει να παραμείνει στη θέση (Run). u Σε περίπτωση έκτακτης ανάγκης, γυρίστε τον στη θέση (Off) για να σβήσετε τον κινητήρα. Κουμπί μίζας Διακόπτης αλάρμ Η εναλλαγή είναι δυνατή όταν ο Κεντρικός Διακόπτης βρίσκεται σε θέση ON. Μπορεί να γυρίσει σε θέση OFF, ανεξάρτητα από τη θέση του Κεντρικού Διακόπτη. u Τα φλας συνεχίζουν να αναβοσβήνουν με τον Κεντρικό Διακόπτη στη θέση OFF ή LOCK, αφού ενεργοποιηθεί ο διακόπτης αλάρμ. Διακόπτης σινιάλου προσπέρασης Αναβοσβήνει τον προβολέα υψηλής σκάλας. 32

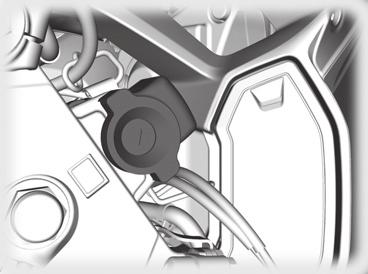

36 13 CBR500R-32MGZB000.book Page 33 Thursday, January 10, :01 PM Κεντρικός διακόπτης Ενεργοποιεί/απενεργοποιεί το ηλεκτρικό σύστημα και κλειδώνει το τιμόνι. u Το κλειδί μπορεί να αφαιρεθεί όταν βρίσκεται στη θέση OFF ή LOCK. Κλειδαριά τιμονιού Να κλειδώνετε το τιμόνι κατά τη στάθμευση για να προστατεύσετε τη μοτοσυκλέτα από κλοπή. Επίσης, συνιστάται μια κλειδαριά τροχού σχήματος U ή παρόμοια διάταξη.!a!b Πιέστε Στροφή Κλειδί του κεντρικού διακόπτη θέση OFF Θέτει τον κινητήρα εκτός λειτουργίας. ON Ενεργοποιεί το ηλεκτρικό σύστημα για την εκκίνηση/οδήγηση. θέση LOCK Κλειδώνει το τιμόνι. Κλείδωμα!a Στρίψτε το τιμόνι εντελώς προς τα αριστερά.!b Πατήστε το κλειδί προς τα κάτω και γυρίστε τον Κεντρικό Διακόπτη στη θέση LOCK. u Κουνήστε λίγο απότομα το τιμόνι, εάν η κλειδαριά είναι δύσκολο να εμπλακεί.!c Αφαιρέστε το κλειδί. Ξεκλείδωμα Εισαγάγετε το κλειδί, πιέστε το προς τα μέσα και γυρίστε τον Κεντρικό Διακόπτη στη θέση OFF. Εγχειρίδιο χειρισμού 33

37 13 CBR500R-32MGZB000.book Page 34 Thursday, January 10, :01 PM Εγχειρίδιο χειρισμού Εκκινώντας τον κινητήρα Θέστε τον κινητήρα σε λειτουργία, χρησιμοποιώντας την ακόλουθη διαδικασία, ανεξάρτητα από το εάν ο κινητήρας είναι κρύος ή ζεστός.!c!b!a!a Βεβαιωθείτε πως ο διακόπτης παύσης κινητήρα βρίσκεται στη θέση (Run),!b Γυρίστε τον Κεντρικό Διακόπτη στη θέση ON.!c Επιλέξτε τη νεκρά στο κιβώτιο ταχυτήτων (Ανάβει η ενδεικτική λυχνία N ). Εναλλακτικά, τραβήξτε τη μανέτα του συμπλέκτη για να ξεκινήσετε τη μοτοσυκλέτα έχοντας επιλέξει ταχύτητα στο κιβώτιο, εφόσον το πλαϊνό σταντ είναι ανασηκωμένο.!d Πιέστε το κουμπί της μίζας έχοντας το σκριπ του γκαζιού εντελώς κλειστό. 34!d ΣΗΜΕΙΩΣΗ Εάν ο κινητήρας δεν εκκινεί εντός 5 δευτερολέπτων, γυρίστε τον Κεντρικό Διακόπτη στη θέση OFF και περιμένετε 10 δευτερόλεπτα προτού δοκιμάσετε να εκκινήσετε και πάλι τον κινητήρα για την ανάκτηση της τάσης της μπαταρίας. Η παρατεταμένη χρήση του κινητήρα στο γρήγορο ρελαντί και το μαρσάρισμα του κινητήρα μπορεί να προκαλέσει ζημιά στον κινητήρα και στο σύστημα εξάτμισης. Το απότομο πάτημα του γκαζιού ή η λειτουργία σε υψηλό ρελαντί για περισσότερο από 5 λεπτά, μπορεί να προκαλέσει αποχρωματισμό του σωλήνα εξάτμισης. Εάν ο κινητήρας δεν τίθεται σε λειτουργία:!a Ανοίξτε το γκάζι εντελώς και πατήστε το κουμπί της μίζας για 5 δευτερόλεπτα.!b Επαναλάβετε την κανονική διαδικασία εκκίνησης του κινητήρα.!c Εάν ο κινητήρας τεθεί σε λειτουργία, ανοίξτε ελαφρά το γκάζι εάν το ρελαντί είναι ασταθές.!d Εάν ο κινητήρας δεν τίθεται σε λειτουργία, περιμένετε 10 δευτερόλεπτα προτού επιχειρήσετε και πάλι τα βήματα!a και!b. Εάν ο κινητήρας δεν τίθεται σε λειτουργία (E.82)

38 13 CBR500R-32MGZB000.book Page 35 Thursday, January 10, :01 PM Αλλαγή ταχυτήτων Το κιβώτιο ταχυτήτων της μοτοσυκλέτας σας διαθέτει έξι ταχύτητες εμπρόσθιας κίνησης σε διάταξη ταχυτήτων μία κάτω, πέντε επάνω Εγχειρίδιο χειρισμού N 1 Εάν επιλέξετε ταχύτητα στη μοτοσυκλέτα με το πλαϊνό σταντ κατεβασμένο, ο κινητήρας θα σβήσει. 35

39 13 CBR500R-32MGZB000.book Page 36 Thursday, January 10, :01 PM Εγχειρίδιο χειρισμού 36 Ανεφοδιασμός καυσίμου Τάπα πλήρωσης καυσίμου Κάλυμμα κλειδαριάς Κλειδί του κεντρικού διακόπτη Πλάκα στομίου πλήρωσης Στάθμη καυσίμου (μέγ.) Άνοιγμα πλήρωσης καυσίμου Μην γεμίσετε με βενζίνη πάνω από την πλάκα. Τύπος καυσίμου: Αμόλυβδη βενζίνη μόνο Αριθμός οκτανίων καυσίμου: Η μοτοσυκλέτα σας έχει σχεδιαστεί για να χρησιμοποιεί καύσιμο με αριθμό οκτανίων (RON) 90 ή υψηλότερο. Χωρητικότητα ρεζερβουάρ: Εκτός του τύπου KO. 15,7 litres KO. Τύπος KO 15,5 litres Οδηγίες ανεφοδιασμού και καυσίμων (E.13) Άνοιγμα της τάπας πλήρωσης καυσίμου Ανοίξτε το κάλυμμα της κλειδαριάς, εισαγάγετε το κλειδί του κεντρικού διακόπτη και γυρίστε το δεξιόστροφα για να αφαιρέσετε την τάπα. Κλείσιμο της τάπας πλήρωσης καυσίμου!a Μετά τον ανεφοδιασμό, ευθυγραμμίστε το μεντεσέ της τάπας πλήρωσης καυσίμου με την εγκοπή στο λαιμό πλήρωσης.!b Πιέστε την τάπα πλήρωσης καυσίμου μέσα στο λαιμό πλήρωσης μέχρι να κλείσει και να ασφαλίσει.!c Αφαιρέστε το κλειδί και κλείστε το κάλυμμα της ασφάλειας. u Το κλειδί δεν μπορεί να αφαιρεθεί, εάν η τάπα δεν έχει κλειδώσει. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η βενζίνη είναι πολύ εύφλεκτη και εκρηκτική ουσία. Μπορεί να καείτε ή να τραυματιστείτε σοβαρά όταν έρχεστε σε επαφή με τα καύσιμα. Σβήστε τον κινητήρα και μην πλησιάζετε σε αυτόν σπίθες, φλόγες ή αναμμένα τσιγάρα. Να χειρίζεστε το καύσιμο μόνο σε εξωτερικό χώρο. Σκουπίστε αμέσως κάθε ίχνος καυσίμων που τυχόν έχει χυθεί.

40 13 CBR500R-32MGZB000.book Page 37 Thursday, January 10, :01 PM Εξοπλισμός αποθήκευσης Κάτω από την πίσω σέλα υπάρχουν το στήριγμα κράνους, μία ντίζα στήριξης κράνους (στην εργαλειοθήκη). Στήριγμα κράνους 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η οδήγηση με το κράνος ασφαλισμένο στο στήριγμά του μπορεί να περιορίσει τη δυνατότητά σας να χειριστείτε τη μοτοσυκλέτα με ασφάλεια και ενδέχεται να οδηγήσει σε σύγκρουση, στην οποία μπορεί να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Χρησιμοποιείτε την κλειδαριά κράνους μόνο όταν η μοτοσυκλέτα είναι σταθμευμένη. Μην οδηγείτε με το κράνος ασφαλισμένο στο στήριγμά του. Εγχειρίδιο χειρισμού Ντίζα στήριξης κράνους u Χρησιμοποιήστε το στήριγμα κράνους μόνο όταν η μοτοσυκλέτα είναι σταθμευμένη. Αφαίρεση της πίσω σέλας (E.56) 37

41 13 CBR500R-32MGZB000.book Page 38 Thursday, January 10, :01 PM Εγχειρίδιο χειρισμού Εξοπλισμός αποθήκευσης (Συνέχεια) Η εργαλειοθήκη βρίσκεται κάτω από την πίσω σέλα. Υπάρχει επίσης χώρος για την αποθήκευση μιας κλειδαριάς σχήματος U. Ελαστικός ιμάντας Εργαλειοθήκη Η θήκη εγγράφων βρίσκεται στο κάτω μέρος της μπροστινής σέλας. Θήκη εγγράφων Ελαστικός ιμάντας Κλειδαριά σχήματος U u Η κλειδαριά σχήματος U συγκρατείται στη θέση της κάτω από την μπροστινή σέλα. u Ορισμένες κλειδαριές σχήματος U μπορεί να μη χωράνε στο χώρο αυτόν, εξαιτίας του μεγέθους ή της σχεδίασής τους. Αφαίρεση της μπροστινής σέλας (E.57) 38

42 13 CBR500R-32MGZB000.book Page 39 Thursday, January 10, :01 PM Συντήρηση Παρακαλούμε διαβάστε προσεκτικά τις ενότητες "Η σημασία της συντήρησης" και "Τα βασικά για τη συντήρηση", προτού επιχειρήσετε οποιαδήποτε εργασία συντήρησης. Ανατρέξτε στην ενότητα "" για στοιχεία σχετικά με το σέρβις. Η σημασία της συντήρησης...σ. 40 Χρονοδιάγραμμα συντήρησης...σ. 41 Τα βασικά για τη συντήρηση...σ. 44 Εργαλειοθήκη...Σ. 55 Αφαίρεση και τοποθέτηση περιφερειακών μερών του πλαισίου...σ. 56 Πίσω σέλα...σ. 56 Μπροστινή σέλα...σ. 57 Πλευρικό κάλυμμα...σ. 58 Κλιπ...Σ. 59 Μπαταρία...Σ. 60 Λάδι κινητήρα...σ. 61 Ψυκτικό υγρό... Σ. 65 Φρένα... Σ. 67 Πλαϊνό σταντ... Σ. 69 Αλυσίδα μετάδοσης κίνησης... Σ. 70 Συμπλέκτης... Σ. 74 Γκάζι... Σ. 77 Εξαεριστήρας στροφαλοθαλάμου... Σ. 78 Άλλες ρυθμίσεις... Σ. 79 Πίσω ανάρτηση... Σ. 79 Ρύθμιση προβολέα... Σ. 80 Διακόπτης φωτός φρένου... Σ. 80

43 13 CBR500R-32MGZB000.book Page 40 Thursday, January 10, :01 PM Η σημασία της συντήρησης Συντήρηση Η σημασία της συντήρησης Η καλή συντήρηση της μοτοσυκλέτας σας είναι απολύτως απαραίτητη για την ασφάλειά σας και για την προστασία της επένδυσής σας, την επίτευξη μέγιστης απόδοσης, την αποφυγή βλαβών και τον περιορισμό της μόλυνσης του αέρα. Η συντήρηση αποτελεί ευθύνη του κατόχου. Να ελέγχετε τη μοτοσυκλέτα σας πριν από κάθε οδήγηση και να εκτελείτε τους περιοδικούς ελέγχους που καθορίζονται στο χρονοδιάγραμμα συντήρησης. 2 Σ. 41 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η μη σωστή συντήρηση της μοτοσυκλέτας ή η αδυναμία σας να διορθώσετε τυχόν προβλήματα πριν να την οδηγήσετε μπορεί να αποτελέσει αιτία πρόκλησης ατυχήματος, στο οποίο μπορεί να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Να ακολουθείτε πάντοτε τις συστάσεις και τα προγράμματα ελέγχου και συντήρησης που περιέχονται σε αυτό το εγχειρίδιο κατόχου. Ασφάλεια συντήρησης Να διαβάζετε πάντα τις οδηγίες συντήρησης προτού ξεκινήσετε την κάθε εργασία και να βεβαιώνεστε ότι έχετε τα απαιτούμενα εργαλεία, εξαρτήματα και τις απαιτούμενες γνώσεις. Δεν μπορούμε να σας προειδοποιήσουμε για κάθε επικείμενο κίνδυνο που μπορεί να προκύψει κατά τη συντήρηση της μοτοσυκλέτας σας. Μόνον εσείς μπορείτε να αποφασίσετε αν θα προβείτε ή όχι σε μια δεδομένη ενέργεια. Να ακολουθείτε τις παρακάτω οδηγίες όταν εκτελείτε συντήρηση. Σβήστε τον κινητήρα και αφαιρέστε το κλειδί. Σταθμεύστε τη μοτοσυκλέτα σας σε σταθερή, επίπεδη επιφάνεια χρησιμοποιώντας το πλαϊνό σταντ ή ένα σταντ συντήρησης, για την υποστήριξή της. Αφήστε τον κινητήρα, το σιγαστήρα, τα φρένα και τα άλλα εξαρτήματα στα οποία αναπτύσσεται υψηλή θερμοκρασία να κρυώσουν πριν από τη συντήρηση, καθώς μπορεί να πάθετε έγκαυμα. Λειτουργήστε τον κινητήρα μόνον κατόπιν οδηγίας και σε χώρο με καλό εξαερισμό. 40

44 13 CBR500R-32MGZB000.book Page 41 Thursday, January 10, :01 PM Χρονοδιάγραμμα συντήρησης Το χρονοδιάγραμμα συντήρησης καθορίζει τις απαιτήσεις συντήρησης για τον ασφαλή, αξιόπιστο και σωστό έλεγχο εκπομπών. Η συντήρηση θα πρέπει να πραγματοποιείται σύμφωνα με τα πρότυπα και τις προδιαγραφές της Honda, από κατάλληλα εκπαιδευμένους και εξοπλισμένους τεχνικούς. Το εξουσιοδοτημένο συνεργείο πληροί όλες αυτές τις προϋποθέσεις. Να διατηρείτε ακριβές μητρώο συντήρησης, προκειμένου να διασφαλίσετε τη σωστή συντήρηση της μοτοσυκλέτας σας. Βεβαιωθείτε ότι όσοι εκτελούν εργασίες συντήρησης θα συμπληρώνουν αυτό το μητρώο. Όλες οι προγραμματισμένες εργασίες συντήρησης εντάσσονται στο φυσιολογικό κόστος λειτουργίας που αναλαμβάνει ο κάτοχος και θα χρεωθούν από το εξουσιοδοτημένο συνεργείο. Να φυλάτε τις αποδείξεις. Εάν πωλήσετε τη μοτοσυκλέτα, οι αποδείξεις αυτές θα πρέπει να μεταβιβαστούν μαζί με τη μοτοσυκλέτα στον νέο κάτοχο. Η Honda συνιστά μετά από κάθε περιοδική συντήρηση, να γίνεται δοκιμή της μοτοσυκλέτας στο δρόμο από το εξουσιοδοτημένο συνεργείο της Honda. Συντήρηση συνέχεια 41

45 13 CBR500R-32MGZB000.book Page 42 Thursday, January 10, :01 PM Χρονοδιάγραμμα συντήρησης Συντήρηση Αντικείμενα Έλεγχος Συχνότητα *1 Τακτική Ανατρέξτ πριν την km Ετήσιος αντικατά ε στη οδήγηση έλεγχος σταση σελίδα 2 Σ mi 0, Γραμμή καυσίμου - Στάθμη καυσίμου 36 Λειτουργία γκαζιού 77 Φίλτρο αέρα *2 R R 54 Εξαεριστήρας στροφαλοθαλάμου *3 78 Μπουζί R R - Διάκενο βαλβίδων - Λάδι κινητήρα R R R R R R 63 Φίλτρο λαδιού κινητήρα R R R R R R 64 Στροφές ρελαντί κινητήρα - Ψυκτικό υγρό ψυγείου *4 3 έτη 65 Σύστημα ψύξης - Δευτερεύον σύστημα τροφοδοσίας αέρα - 42 Επίπεδο συντήρησης : Μέσο. Σας συνιστούμε η συντήρηση να γίνεται από εξουσιοδοτημένο συνεργείο, εκτός εάν έχετε οι ίδιοι τα απαραίτητα εργαλεία και τη μηχανολογική κατάρτιση. Οι διαδικασίες περιγράφονται στο επίσημο εγχειρίδιο συνεργείου της Honda. : Τεχνικό. Για λόγους ασφαλείας, πηγαίνετε τη μοτοσυκλέτα σας για σέρβις σε εξουσιοδοτημένο συνεργείο. Λεζάντα συντήρησης : Επιθεώρηση (καθαρίστε, ρυθμίστε, λιπάνετε ή αντικαταστήστε, εάν χρειάζεται) : Λίπανση R : Αντικατάσταση : Καθαρισμός

46 13 CBR500R-32MGZB000.book Page 43 Thursday, January 10, :01 PM Χρονοδιάγραμμα συντήρησης Αντικείμενα Αλυσίδα μετάδοσης κίνησης Έλεγχος πριν την οδήγηση 2 Σ. 44 Συχνότητα * km mi 0, Ετήσιος έλεγχος Τακτική αντικατάσταση Κάθε km: Υγρό φρένων *4 Φθορά τακακιών φρένων Διακόπτης φωτός φρένου - Ρύθμιση προβολέα 80 Σύστημα πέδησης 2 έτη 67 Φώτα/κόρνα - Διακόπτης παύσης του κινητήρα - Σύστημα συμπλέκτη Πλαϊνό σταντ Ανάρτηση Παξιμάδια, βίδες, ασφάλειες Τροχοί/Ελαστικά Ρουλεμάν λαιμού τιμονιού Συντήρηση Γλίστρα αλυσίδας μετάδοσης κίνησης Ανατρέξτε στη σελίδα Σημειώσεις: *1 *2 *3 *4 : : : : Όταν οι ενδείξεις του οδόμετρου είναι μεγαλύτερες, επαναλάβετε με τη συχνότητα που ορίζεται εδώ. Η συντήρηση πρέπει να γίνεται συχνότερα, όταν οδηγείτε σε περιοχές με ασυνήθιστη υγρασία ή σκόνη. Εάν κινείστε υπό βροχή ή με υψηλές στροφές του κινητήρα, το σέρβις θα πρέπει να γίνεται συχνότερα. Η αντικατάσταση απαιτεί μηχανολογικές γνώσεις. 43

47 13 CBR500R-32MGZB000.book Page 44 Thursday, January 10, :01 PM Τα βασικά για τη συντήρηση Συντήρηση Έλεγχος πριν την οδήγηση Για λόγους ασφαλείας, αποτελεί δική σας ευθύνη η εκτέλεση ελέγχου πριν την οδήγηση και βεβαιωθείτε πως έχει επιλυθεί οποιοδήποτε πρόβλημα εντοπίσατε. Ο έλεγχος πριν την οδήγηση είναι υποχρεωτικός, όχι μόνο για λόγους ασφαλείας, αλλά για την αποφυγή βλαβών ή ακόμα και σκασμένου ελαστικού. Προτού οδηγήσετε τη μοτοσυκλέτα σας, ελέγξτε τα ακόλουθα στοιχεία: Στάθμη καυσίμου - Γεμίστε το ρεζερβουάρ όταν είναι απαραίτητο. 2 Σ. 36 Γκάζι - Βεβαιωθείτε ότι ανοίγει ομαλά και κλείνει εντελώς σε όλες τις θέσεις του τιμονιού. 2 Σ. 77 Στάθμη λαδιού του κινητήρα - Συμπληρώστε λάδι εάν χρειάζεται. Ελέγξτε για τυχόν διαρροές. 2 Σ. 61 Στάθμη ψυκτικού υγρού Συμπληρώστε ψυκτικό υγρό εάν χρειάζεται. Ελέγξτε για τυχόν διαρροές. 2 Σ. 65 Αλυσίδα μετάδοσης κίνησης Ελέγξτε την κατάσταση και τον τζόγο, ρυθμίστε και λιπάνετε εάν χρειάζεται. 2 Σ. 70 Φρένα - Ελέγξτε τη λειτουργία Εμπρός και πίσω: ελέγξτε τη στάθμη υγρού φρένων και τη φθορά στα τακάκια. 2 Σ. 67, 68 Φώτα και κόρνα - Βεβαιωθείτε ότι τα φώτα, οι ενδεικτικές λυχνίες και η κόρνα λειτουργούν κανονικά. Διακόπτης παύσης κινητήρα Βεβαιωθείτε ότι λειτουργεί σωστά. Συμπλέκτης - Ελέγξτε τη λειτουργία Ρυθμίστε τον τζόγο εάν χρειάζεται. 2 Σ. 74 Σύστημα αποκοπής της λειτουργίας του κινητήρα με την έκταση του πλαϊνό σταντ - Βεβαιωθείτε ότι λειτουργεί σωστά. 2 Σ. 69 Τροχοί και ελαστικά - Ελέγξτε την κατάσταση, την πίεση του αέρα και ρυθμίστε εάν χρειάζεται. 2 Σ

48 13 CBR500R-32MGZB000.book Page 45 Thursday, January 10, :01 PM Τα βασικά για τη συντήρηση Αντικατάσταση εξαρτημάτων Να χρησιμοποιείτε πάντοτε γνήσια ανταλλακτικά της Honda ή αντίστοιχά τους, για τη διασφάλιση της αξιοπιστίας και της ασφάλειας. Όταν παραγγέλνετε έγχρωμα εξαρτήματα, να καθορίζετε το όνομα του μοντέλου, το χρώμα και τον κωδικό που αναφέρεται στην ετικέτα χρώματος. Η ετικέτα χρώματος επικολλάται στο πίσω φτερό, κάτω από την πίσω σέλα. 2 Σ. 56 Ετικέτα κωδικού χρώματος Συντήρηση 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η τοποθέτηση μη γνήσιων εξαρτημάτων της Honda μπορεί να καταστήσει τη μοτοσυκλέτα σας επικίνδυνη και να προκαλέσει σοβαρό ή και θανατηφόρο ατύχημα. Να χρησιμοποιείτε πάντοτε γνήσια ανταλλακτικά της Honda ή αντίστοιχα ανταλλακτικά σχεδιασμένα και εγκεκριμένα για τη μοτοσυκλέτα σας. 45

49 13 CBR500R-32MGZB000.book Page 46 Thursday, January 10, :01 PM Τα βασικά για τη συντήρηση Συντήρηση Μπαταρία Η μοτοσυκλέτα σας διαθέτει μπαταρία που δεν χρειάζεται συντήρηση. Δεν χρειάζεται να ελέγχετε τη στάθμη του ηλεκτρολύτη της μπαταρίας ή να προσθέτετε αποσταγμένο νερό. Καθαρίστε τους ακροδέκτες της μπαταρίας, εάν λερωθούν ή σκουριάσουν. Μην αφαιρέσετε τις τσιμούχες του πώματος της μπαταρίας. Δεν χρειάζεται να αφαιρεθεί το πώμα κατά τη φόρτιση. ΣΗΜΕΙΩΣΗ Η μπαταρία σας είναι τέτοιου τύπου που δεν χρειάζεται συντήρηση και μπορεί να καταστραφεί μόνιμα αν αφαιρεθεί η λωρίδα πωμάτων της. Αυτό το σύμβολο στην μπαταρία σημαίνει ότι αυτό το προϊόν δε θα πρέπει να μεταχειριστεί σαν οικιακό απόρριμμα. ΣΗΜΕΙΩΣΗ Μία μπαταρία πεταμένη με λάθος τρόπο μπορεί να προκαλέσει μόλυνση στο περιβάλλον και στην υγεία του ανθρώπου. ΣΗΜΕΙΩΣΗ Πάντα να συμμορφώνεστε με την τοπική νομοθεσία για την απόρριψη των μπαταριών. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η μπαταρία εκλύει εκρηκτικά υδρογόνα αέρια κατά την κανονική λειτουργία της. Μια σπίθα ή μια φλόγα μπορεί να προκαλέσει μια τόσο δυνατή έκρηξη στη μπαταρία, η οποία είναι ικανή να σας τραυματίσει σοβαρά ή και θανάσιμα. Να φοράτε προστατευτικά ρούχα και προστατευτικό κάλυμμα προσώπου ή να εμπιστεύεστε τη συντήρηση της μπαταρίας σας σε ειδικό μηχανικό. Καθαρισμός των ακροδεκτών της μπαταρίας 1. Αφαιρέστε την μπαταρία. 2 Σ Εάν οι ακροδέκτες αρχίσουν να σκουριάζουν και είναι επικαλυμμένοι με μια λευκή ουσία, πλύνετε με ζεστό νερό και σκουπίστε τους. 46

50 13 CBR500R-32MGZB000.book Page 47 Thursday, January 10, :01 PM Τα βασικά για τη συντήρηση 3. Εάν οι ακροδέκτες έχουν διαβρωθεί σημαντικά, καθαρίστε και γυαλίστε τους με μια συρματόβουρτσα ή ένα γυαλόχαρτο. Να φοράτε γυαλιά ασφαλείας. 4. Μετά από τον καθαρισμό, επανατοποθετήστε την μπαταρία. Ασφάλειες Οι ασφάλειες προστατεύουν τα ηλεκτρικά κυκλώματα της μοτοσυκλέτας σας. Εάν κάποιο ηλεκτρικό εξάρτημα της μοτοσυκλέτας σας πάψει να λειτουργεί, ελέγξτε τις ασφάλειες και αντικαταστήστε τις καμένες. 2 Σ. 99 Έλεγχος και αντικατάσταση ασφαλειών Γυρίστε το διακόπτη στο OFF για να αφαιρέσετε και να ελέγξετε τις ασφάλειες. Εάν κάποια ασφάλεια έχει καεί, αντικαταστήστε με μια ασφάλεια της ίδιας δυναμικότητας. Για τις τιμές δυναμικότητας των ασφαλειών, ανατρέξτε στην ενότητα "." 2 Σ. 115 Καμένη ασφάλεια Συντήρηση Η μπαταρία διαθέτει περιορισμένη διάρκεια ζωής. Επικοινωνήστε με το εξουσιοδοτημένο συνεργείο σχετικά με το χρόνο αντικατάστασης της μπαταρίας. Να αντικαθιστάτε πάντοτε την μπαταρία με άλλη μπαταρία που να μην χρειάζεται συντήρηση, του ίδιου τύπου. ΣΗΜΕΙΩΣΗ Η τοποθέτηση ηλεκτρικών εξαρτημάτων που δεν είναι της Honda μπορεί να προκαλέσει υπερφόρτωση στο ηλεκτρικό σύστημα, αποφορτίζοντας την μπαταρία και, ενδεχομένως, προκαλώντας ζημιά στο σύστημα. ΣΗΜΕΙΩΣΗ Η αντικατάσταση μιας ασφάλειας με μια άλλη υψηλότερης τιμής αυξάνει σημαντικά την πιθανότητα πρόκλησης βλάβης στο ηλεκτρικό σύστημα. συνέχεια 47

51 13 CBR500R-32MGZB000.book Page 48 Thursday, January 10, :01 PM Τα βασικά για τη συντήρηση Συντήρηση Εάν κάποια ασφάλεια υποστεί επανειλημμένες βλάβες, μάλλον υπάρχει κάποια βλάβη στο ηλεκτρικό σύστημα. Φροντίστε ώστε η μοτοσυκλέτα σας να επιθεωρηθεί από το Εξουσιοδοτημένο Συνεργείο. Λάδι κινητήρα Η κατανάλωση λαδιού στον κινητήρα διαφέρει και η ποιότητα του λαδιού μειώνεται ανάλογα με τις συνθήκες οδήγησης και το χρόνο που πέρασε. Ελέγχετε τακτικά τη στάθμη λαδιού του κινητήρα και προσθέστε το συνιστώμενο λάδι, εάν χρειάζεται. Το μολυσμένο λάδι ή το παλιό λάδι θα πρέπει να αλλάζεται, όσο το δυνατόν συντομότερα. Επιλογή του λαδιού κινητήρα Για το συνιστώμενο λάδι κινητήρα, ανατρέξτε στην ενότητα "." 2 Σ. 114 Εάν χρησιμοποιείτε λάδι που δεν είναι της Honda, ελέγξτε την ετικέτα για να βεβαιωθείτε ότι το λάδι πληροί όλα τα παρακάτω πρότυπα: Πρότυπο JASO T 903 *1 : MA Πρότυπο SAE *2 : 10W-30 Κατηγορία AP *3 : SG ή υψηλότερη *1. Το πρότυπο JASO T 903 είναι ένας δείκτης για την επιλογή λαδιών κινητήρων για τετράχρονους κινητήρες μοτοσυκλετών. Υπάρχουν δύο κατηγορίες: MA και MB. Για παράδειγμα, η ακόλουθη ετικέτα δείχνει την κατάταξη ΜΑ. Κωδικός λαδιού Ταξινόμηση λαδιού *2. Το πρότυπο SAE αξιολογεί τους τύπους λαδιού ανάλογα με το ιξώδες. *3. Η ταξινόμηση AP καθορίζει την αξιολόγηση ποιότητας και την απόδοσης των λαδιών κινητήρα. Να χρησιμοποιείτε λάδια κατηγορίας SG ή υψηλότερης, με εξαίρεση τα λάδια που φέρουν την ένδειξη "Energy Conserving" ή "Resource Conserving" στο κυκλικό σύμβολο σέρβις AP. Δεν συνιστάται Συνιστώμενο 48

52 13 CBR500R-32MGZB000.book Page 49 Thursday, January 10, :01 PM Τα βασικά για τη συντήρηση Υγρό φρένων Μην συμπληρώνετε και μην αντικαθιστάτε το υγρό των φρένων, παρά μόνον σε έκτακτη ανάγκη. Να χρησιμοποιείτε αποκλειστικά νέο υγρό φρένων, από σφραγισμένο δοχείο. Εάν συμπληρώσετε υγρό, φροντίστε να ελεγχθεί το σύστημα των φρένων από εξουσιοδοτημένο συνεργείο, το συντομότερο δυνατό. ΣΗΜΕΙΩΣΗ Το υγρό φρένων μπορεί να προκαλέσει βλάβη στις πλαστικές και τις βαμμένες επιφάνειες. Εάν η αλυσίδα δεν κινείται ομαλά, κάνει περίεργους θορύβους, έχει χαλασμένα κυλινδράκια ή χαλαρούς άξονες ή κολλήματα ή της λείπουν δακτύλιοι O-ring, επιθεωρήστε την αλυσίδα σε κάποιο εξουσιοδοτημένο συνεργείο της Honda. Επιθεωρήστε επίσης το γρανάζι του κινητήρα και το γρανάζι του πίσω τροχού. Εάν κάποιο από τα δύο είναι φθαρμένο ή έχει υποστεί ζημιά, αντικαταστήστε το γρανάζι σε κάποιο εξουσιοδοτημένο συνεργείο της Honda. Συντήρηση Συνιστώμενο υγρό φρένων: Υγρό φρένων Honda DOT 4 ή αντίστοιχο Αλυσίδα μετάδοσης κίνησης Η αλυσίδα μετάδοσης κίνησης πρέπει να επιθεωρείται και να λιπαίνεται τακτικά. Επιθεωρήστε την αλυσίδα τακτικότερα εάν οδηγείτε συχνά σε κακούς δρόμους, εάν οδηγείτε με υψηλές ταχύτητες ή οδηγείτε με επαναλαμβανόμενες απότομες επιταχύνσεις. Κανονικό (ΚΑΛΗ ΚΑΤΑΣΤΑΣΗ) Φθαρμένο (ΑΝΤΙΚΑΤΑΣΤΑΣΗ) Κατεστραμμένο (ΑΝΤΙΚΑΤΑΣΤΑΣΗ) ΣΗΜΕΙΩΣΗ Η χρήση μιας καινούργιας αλυσίδας με φθαρμένα γρανάζια θα προκαλέσει ταχύτατη φθορά στην αλυσίδα. συνέχεια 49

53 13 CBR500R-32MGZB000.book Page 50 Thursday, January 10, :01 PM Τα βασικά για τη συντήρηση Συντήρηση Καθαρισμός και λίπανση Μετά την επιθεώρηση του τζόγου, καθαρίστε την αλυσίδα και τα γρανάζια περιστρέφοντας τον πίσω τροχό. Χρησιμοποιήστε ένα στεγνό πανί με καθαριστικό αλυσίδας σχεδιασμένο ειδικά για τα τους δακτυλίους O-ring της αλυσίδας ή ουδέτερο απορρυπαντικό. Χρησιμοποιήστε μια μαλακή βούρτσα, στην περίπτωση που η αλυσίδα είναι βρώμικη. Μετά τον καθαρισμό, σκουπίστε και λιπάνετε με το συνιστώμενο λιπαντικό. Εάν δεν υπάρχει διαθέσιμο, χρησιμοποιήστε βαλβολίνη SAE 80 ή 90. Συνιστώμενο λιπαντικό: Λιπαντικό σχεδιασμένο για αλυσίδα μετάδοσης κίνησης ειδικά για αλυσίδες με δακτυλίους O-ring. Μη χρησιμοποιήσετε μηχάνημα καθαρισμού με ατμό, μηχάνημα καθαρισμού με υψηλή πίεση, συρματόβουρτσα, πτητικά διαλυτικά όπως βενζίνη και βενζόλιο, καθαριστικό με αποξεστικά, καθαριστικό αλυσίδας ή λιπαντικό που ΔΕΝ είναι σχεδιασμένο ειδικά για αλυσίδες με δακτυλίους O-ring, καθώς αυτά μπορεί να προκαλέσουν ζημιά στις ελαστικές τσιμούχες των δακτυλίων O-ring. Φροντίστε ώστε να μην ακουμπήσει λιπαντικό στα φρένα ή τα ελαστικά. Αποφύγετε την εφαρμογή υπερβολικής ποσότητας λιπαντικού αλυσίδας ώστε να αποφύγετε τον ψεκασμό του στα ρούχα σας και τη μοτοσυκλέτα. Συνιστώμενο ψυκτικό υγρό Το ψυκτικό υγρό Pro Honda HP είναι ένα προ-αναμεμιγμένο διάλυμα αντιψυκτικού και αποσταγμένου νερού. Συγκέντρωση: 50% αντιψυκτικό και 50% αποσταγμένο νερό 50 Εάν η συγκέντρωση του αντιψυκτικού είναι μικρότερη από 40% δεν θα παρέχεται ικανοποιητική αντιδιαβρωτική προστασία και προστασία από τις χαμηλές θερμοκρασίες.

54 13 CBR500R-32MGZB000.book Page 51 Thursday, January 10, :01 PM Τα βασικά για τη συντήρηση Μια συγκέντρωση έως και 60% θα παρέχει καλύτερη προστασία στα ψυχρότερα κλίματα. ΣΗΜΕΙΩΣΗ Η χρήση ψυκτικού υγρού που δεν προορίζεται συγκεκριμένα για κινητήρες αλουμινίου ή η χρήση νερού βρύσης ή μεταλλικού ενδέχεται να προκαλέσει διάβρωση. Εξαεριστήρας στροφαλοθαλάμου Εάν κινείστε υπό βροχή, με υψηλές στροφές του κινητήρα ή μετά από πλύσιμο ή ανατροπή της μηχανής, το σέρβις θα πρέπει να γίνεται συχνότερα. Απαιτείται σέρβις εάν η στάθμη των καταλοίπων είναι ορατή στο διαφανές τμήμα του σωλήνα αποστράγγισης. Ελαστικά (Έλεγχος/Αντικατάσταση) Έλεγχος της πίεσης του αέρα Να ελέγχετε οπτικά τα ελαστικά σας και να χρησιμοποιείτε ένα μανόμετρο για να μετράτε την πίεση του αέρα τουλάχιστον μία φορά κάθε μήνα, όποτε πιστεύετε ότι τα ελαστικά σας φαίνονται ξεφούσκωτα. Να ελέγχετε πάντοτε την πίεση του αέρα όταν τα ελαστικά είναι κρύα. Έλεγχος για ζημιές Να ελέγχετε τα ελαστικά για τομές, ανοίγματα ή ρωγμές που εκθέτουν το ύφασμα ή τα πλέγματα ή καρφιά ή τα άλλα ξένα αντικείμενα που έχουν ενσωματωθεί στο πλάι του ελαστικού ή στο πέλμα. Επίσης, να ελέγχετε για χτυπήματα ή εξογκώματα στα πλευρικά τοιχώματα των ελαστικών. Έλεγχος για μη φυσιολογική φθορά Να ελέγχετε τα ελαστικά για ενδείξεις μη φυσιολογικής φθοράς στην επιφάνεια επαφής. Συντήρηση συνέχεια 51

55 13 CBR500R-32MGZB000.book Page 52 Thursday, January 10, :01 PM Τα βασικά για τη συντήρηση Συντήρηση Έλεγχος του βάθους του πέλματος Να ελέγχετε τις ενδείξεις φθοράς του πέλματος. Εάν γίνουν ορατές, αντικαταστήστε αμέσως τα ελαστικά. Για ασφαλή οδήγηση, θα πρέπει να αντικαθιστάτε τα ελαστικά, όταν επιτευχθεί το ελάχιστο βάθος πέλματος. ή TW 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η χρήση ελαστικών που είναι υπερβολικά φθαρμένα ή όχι καλά φουσκωμένα μπορεί να προκαλέσει σύγκρουση κατά την οποία μπορεί να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Ακολουθήστε όλες τις οδηγίες αυτού του εγχειριδίου που αφορούν το φούσκωμα και τη συντήρηση των ελαστικών. Επισήμανση θέσης ένδειξης φθοράς Γερμανία Η γερμανική νομοθεσία απαγορεύει τη χρήση των ελαστικών με βάθος πέλματος μικρότερο από 1,6 χιλ. 52

56 13 CBR500R-32MGZB000.book Page 53 Thursday, January 10, :01 PM Τα βασικά για τη συντήρηση Φροντίστε ώστε τα ελαστικά σας να αντικατασταθούν από εξουσιοδοτημένο συνεργείο. Για τα συνιστώμενα ελαστικά, τις πιέσεις και το ελάχιστο βάθος πέλματος, ανατρέξτε στην ενότητα "Προδιαγραφές." 2 Σ. 114 Να ακολουθείτε αυτές τις οδηγίες όποτε αντικαθιστάτε τα ελαστικά. Να χρησιμοποιείτε τα συνιστώμενα ελαστικά ή αντίστοιχα των ίδιων διαστάσεων, κατασκευής, βαθμού ταχύτητας και εύρους φορτίου. Αφού τοποθετήσετε το ελαστικό, ζυγοσταθμίστε τον τροχό με γνήσια αντίβαρα της Honda ή αντίστοιχα. Μην τοποθετείτε σαμπρέλα μέσα σε ελαστικό άνευ σαμπρέλας σε αυτήν την μοτοσυκλέτα. Υπερβολική αύξηση της θερμοκρασίας μπορεί να προκαλέσει το σκάσιμο της σαμπρέλας. Χρησιμοποιείτε μόνο ελαστικά χωρίς σαμπρέλα γι' αυτή τη μοτοσυκλέτα. Οι ζάντες είναι σχεδιασμένες για ελαστικά χωρίς σαμπρέλα και τη στιγμή απότομης επιτάχυνσης ή φρεναρίσματος ένα ελαστικό με σαμπρέλα μπορεί να γλιστρήσει πάνω στη ζάντα και να προκαλέσει γρήγορη διαρροή αέρα από το ελαστικό. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η τοποθέτηση ακατάλληλων ελαστικών στη μοτοσυκλέτα σας μπορεί να επηρεάσει αρνητικά το χειρισμό και την ευστάθεια και να προκληθεί σοβαρό ή και θανατηφόρο ατύχημα. Να χρησιμοποιείτε πάντα το συνιστώμενο από αυτό το εγχειρίδιο μέγεθος και τύπο ελαστικών. Συντήρηση 53

57 13 CBR500R-32MGZB000.book Page 54 Thursday, January 10, :01 PM Τα βασικά για τη συντήρηση Συντήρηση Φίλτρο αέρα Αυτή η μοτοσυκλέτα είναι εξοπλισμένη με ένα στοιχείο φίλτρου αέρα εμποτισμένου σε λάδι. Ο καθαρισμός με πεπιεσμένο αέρα ή άλλου είδους καθαρισμός μπορεί να μειώσει την απόδοση του εμποτισμένου στοιχείου και να οδηγήσει στην εισροή σκόνης. Μην εκτελείτε τη συντήρηση. Η συντήρηση θα πρέπει να γίνεται από εξουσιοδοτημένο συνεργείο της Honda. 54

58 13 CBR500R-32MGZB000.book Page 55 Thursday, January 10, :01 PM Εργαλειοθήκη Η εργαλειοθήκη είναι αποθηκευμένη κάτω από την πίσω σέλα. 2 Σ. 56 Τα εργαλεία που περιέχονται στην εργαλειοθήκη επιτρέπουν την πραγματοποίηση έκτακτων επισκευών καθοδόν, μικρών ρυθμίσεων και αντικατάστασης τμημάτων της μοτοσυκλέτας. Τύπος E, E, F, F, ED και ED Γαντζόκλειδο Πολυγωνικό κλειδί mm με ανοιχτό άκρο Κατσαβίδι στάνταρ/phillips Λαβή κατσαβιδιού Ράβδος προέκτασης Εξαγωνικό κλειδί 5 mm Ντίζα στήριξης κράνους Εργαλείο αφαίρεσης ασφαλειών Τύπος U, U, KO και KO Γαντζόκλειδο Πολυγωνικό κλειδί 8 12 mm με ανοιχτό άκρο Πολυγωνικό κλειδί mm με ανοιχτό άκρο Κατσαβίδι στάνταρ/phillips Λαβή κατσαβιδιού Ράβδος προέκτασης Εξαγωνικό κλειδί 5 mm Πολυγωνικό κλειδί 19 mm Πολυγωνικό κλειδί 24 mm Ντίζα στήριξης κράνους Εργαλείο αφαίρεσης ασφαλειών Συντήρηση 55

59 13 CBR500R-32MGZB000.book Page 56 Thursday, January 10, :01 PM Αφαίρεση και τοποθέτηση περιφερειακών μερών του πλαισίου Συντήρηση Πίσω σέλα Κλειδί του κεντρικού διακόπτη Κλειδαριά σέλας Πείροι Πίσω Πίσω σέλα Αφαίρεση 1. Εισαγάγετε το κλειδί του κεντρικού διακόπτη στην κλειδαριά της σέλας. 2. Στρέψτε το δεξιόστροφα, στη συνέχεια τραβήξτε την πίσω σέλα προς τα πάνω και προς τα πίσω. Τοποθέτηση 1. Εισαγάγετε τις περόνες στις πίσω υποδοχές στο πλαίσιο. 2. Πιέστε προς τα κάτω στο πίσω μέρος της πίσω σέλας. Βεβαιωθείτε πως η σέλα είναι καλά ασφαλισμένη, τραβώντας την ελαφρά προς τα πάνω. Η σέλα ασφαλίζει αυτόματα όταν κλείσει. Προσέχετε να μην ξεχάσετε το κλειδί σας μέσα στον αποθηκευτικό χώρο κάτω από την πίσω σέλα. 56

60 13 CBR500R-32MGZB000.book Page 57 Thursday, January 10, :01 PM Αφαίρεση και τοποθέτηση περιφερειακών μερών του πλαισίου u Μπροστινή σέλα Μπροστινή σέλα Αφαίρεση Βίδες στερέωσης Κολάρο Μπροστινή σέλα Γλωσσίδι Εσοχή Κολάρο 1. Για να αφαιρέσετε την πίσω σέλα: 2 Σ Αφαιρέστε τις βίδες στήριξης και τα κολάρα, και στη συνέχεια τραβήξτε την μπροστινή σέλα πίσω και πάνω. Τοποθέτηση 1. Εισαγάγετε τη γλωττίδα μέσα στην εσοχή. 2. Τοποθετήστε τα κολάρα και τις βίδες στήριξης. 3. Σφίξτε τις βίδες στήριξης με ασφάλεια. Βεβαιωθείτε πως η σέλα είναι καλά ασφαλισμένη, τραβώντας την ελαφρά προς τα πάνω. Συντήρηση 57

61 13 CBR500R-32MGZB000.book Page 58 Thursday, January 10, :01 PM Αφαίρεση και τοποθέτηση περιφερειακών μερών του πλαισίου u Πλευρικό κάλυμμα Συντήρηση Πλευρικό κάλυμμα Ροδέλες Πείροι Το κάλυμμα της δεξιάς πλευράς πρέπει να αφαιρεθεί για να αποκτήσετε πρόσβαση στην κύρια ασφάλεια. Το κάλυμμα της αριστερής πλευράς πρέπει να αφαιρεθεί για να αποκτήσετε πρόσβαση στην τάπα του εφεδρικού δοχείου του ψυκτικού υγρού. Το δεξί και αριστερό πλαϊνό κάλυμμα μπορούν να αφαιρεθούν παρομοίως. Κλιπ Αφαίρεση Βίδα Γλωσσίδες Πείροι 1. Αφαιρέστε τη βίδα και το κλιπ. 2 Σ Αφαιρέστε τις περόνες από τις ροδέλες. 3. Αφαιρέστε το πλαϊνό κάλυμμα απελευθερώνοντας τα γλωσσίδια. Τοποθέτηση Τοποθετήστε τα εξαρτήματα, ακολουθώντας την αντίστροφη σειρά από την αφαίρεση. 58

62 13 CBR500R-32MGZB000.book Page 59 Thursday, January 10, :01 PM Κλιπ Τα κλιπ πρέπει να αφαιρεθούν, για να αφαιρεθούν τα πλευρικά καλύμματα. Αφαίρεση και τοποθέτηση περιφερειακών μερών του πλαισίου u Κλιπ Αφαίρεση 1. Πιέστε προς τα κάτω τον κεντρικό πείρο, για να ελευθερώσετε την ασφάλεια. 2. Τραβήξτε το κλιπ έξω από την οπή. Συντήρηση Κεντρικός πείρος Τοποθέτηση 1. Πιέστε τη βάση του κεντρικού πείρου. 2. Εισαγάγετε το κλιπ στην οπή. 3. Πιέστε προς τα κάτω τον κεντρικό πείρο, για να ασφαλίσετε το κλιπ. 59

63 13 CBR500R-32MGZB000.book Page 60 Thursday, January 10, :01 PM Αφαίρεση και τοποθέτηση περιφερειακών μερών του πλαισίου u Μπαταρία Συντήρηση Μπαταρία Ελαστικός ιμάντας Μπαταρία Θετικός ακροδέκτης Αρνητικός ακροδέκτης Αφαίρεση Βεβαιωθείτε ότι ο κεντρικός διακόπτης βρίσκεται στη θέση OFF. 1. Για να αφαιρέσετε την μπροστινή σέλα: 2 Σ Απαγκιστρώστε τον ελαστικό ιμάντα από το πίσω μέρος. 3. Αποσυνδέστε τον αρνητικό - ακροδέκτη από την μπαταρία. 4. Αποσυνδέστε τον θετικό + ακροδέκτη από την μπαταρία. 5. Αφαιρέστε την μπαταρία προσέχοντας να μην σας πέσουν τα παξιμάδια των ακροδεκτών. Τοποθέτηση Τοποθετήστε τα εξαρτήματα, ακολουθώντας την αντίστροφη σειρά από την αφαίρεση. Να συνδέετε πάντοτε πρώτα τον θετικό + ακροδέκτη. Φροντίστε οι βίδες και τα παξιμάδια να είναι σφιχτά. Ρυθμίστε ξανά το ρολόι μετά την επανασύνδεση της μπαταρίας από τη στιγμή που το ρολόι έχει λάθος ένδειξη μετά την αποσύνδεση της μπαταρίας. Ο μερικός χιλιομετρητής A και B θα μηδενιστεί εάν αποσυνδεθεί η μπαταρία. Για το σωστό χειρισμό της μπαταρίας, δείτε "Τα βασικά για τη συντήρηση". 2 Σ. 46 "Μπαταρία εξαντληθεί." 2 σ

64 13 CBR500R-32MGZB000.book Page 61 Thursday, January 10, :01 PM Λάδι κινητήρα Έλεγχος του λαδιού κινητήρα 1. Εάν ο κινητήρας είναι κρύος, αφήστε τον να λειτουργήσει στο ρελαντί για 3 με 5 λεπτά. 2. Γυρίστε τον Κεντρικό Διακόπτη στη θέση OFF, σβήστε τον κινητήρα και περιμένετε για 2 με 3 λεπτά. 3. Τοποθετήστε τη μοτοσυκλέτα σας σε όρθια θέση, σε μια σταθερή, επίπεδη επιφάνεια. 4. Βεβαιωθείτε ότι η στάθμη του λαδιού βρίσκεται μεταξύ των σημαδιών ανώτερης και κατώτερης στάθμης στο παράθυρο επιθεώρησης λαδιού. Παράθυρο ελέγχου στάθμης λαδιού Ανώτερη στάθμη Συντήρηση Τάπα πλήρωσης λαδιού Κατώτερη στάθμη 61

65 13 CBR500R-32MGZB000.book Page 62 Thursday, January 10, :01 PM Λάδι κινητήρα u Προσθήκη λαδιού κινητήρα Συντήρηση Προσθήκη λαδιού κινητήρα Εάν η στάθμη του λαδιού βρίσκεται χαμηλότερα ή κοντά στην ένδειξη της κατώτερης στάθμης, προσθέστε λάδι κινητήρα. 2 Σ Αφαιρέστε την τάπα πλήρωσης λαδιού. Προσθέστε το συνιστώμενο λάδι, ωσότου να φθάσει στην ανώτερη ένδειξη στάθμης. u Τοποθετήστε τη μοτοσυκλέτα σας σε όρθια θέση, σε μια σταθερή, επίπεδη επιφάνεια, όταν ελέγχετε τη στάθμη του λαδιού. u Μην την γεμίζετε υπερβολικά, υπερβαίνοντας την ανώτερη ένδειξη στάθμης. u Φροντίστε να μην περάσουν ξένα αντικείμενα από το στόμιο πλήρωσης λαδιού. u Σκουπίστε αμέσως κάθε υγρό που θα χυθεί. 2. Τοποθετήστε με ασφάλεια την τάπα πλήρωσης λαδιού. ΣΗΜΕΙΩΣΗ Η υπερπλήρωση λαδιού ή η λειτουργία με ανεπαρκές λάδι μπορεί να προκαλέσει βλάβη στον κινητήρα σας. Μην αναμιγνύετε διαφορετικές μάρκες και τύπους λαδιού. Ενδέχεται να επηρεάσουν τη λίπανση και τη λειτουργία του συμπλέκτη. Για οδηγίες σχετικά με το συνιστώμενο λάδι και για την επιλογή λαδιού, δείτε "Τα βασικά για τη συντήρηση". 2 Σ

66 13 CBR500R-32MGZB000.book Page 63 Thursday, January 10, :01 PM Αλλαγή λαδιού και φίλτρου Λάδι κινητήρα u Αλλαγή λαδιού και φίλτρου Η αλλαγή του λαδιού και του φίλτρου απαιτεί ειδικά εργαλεία. Σας συνιστούμε να πηγαίνετε τη μοτοσυκλέτα σας για σέρβις σε εξουσιοδοτημένο συνεργείο της Honda. Χρησιμοποιήστε ένα γνήσιο φίλτρο λαδιού της Honda ή αντίστοιχο, ειδικό για το δικό σας μοντέλο. ΣΗΜΕΙΩΣΗ Η χρήση λανθασμένου φίλτρου λαδιού μπορεί να προκαλέσει σοβαρή βλάβη στον κινητήρα. 1. Εάν ο κινητήρας είναι κρύος, αφήστε τον να λειτουργήσει στο ρελαντί για 3 με 5 λεπτά. 2. Γυρίστε τον Κεντρικό Διακόπτη στη θέση OFF, σβήστε τον κινητήρα και περιμένετε για 2 με 3 λεπτά. 3. Σταθμεύστε σε μια σταθερή, επίπεδη επιφάνεια και κατεβάστε το πλαϊνό σταντ. 4. Τοποθετήστε ένα δοχείο αποστράγγισης κάτω από τη βίδα αποστράγγισης. Τάπα αποστράγγισης Ροδέλα στεγανοποίησης 5. Αφαιρέστε την τάπα πλήρωσης λαδιού, τη βίδα αποστράγγισης και τη ροδέλα στεγανοποίησης για την αποστράγγιση του λαδιού. 6. Αφαιρέστε το φίλτρο λαδιού με ένα κλειδί φίλτρου κι αφήστε να αποστραγγιστεί το υπόλοιπο λάδι. Βεβαιωθείτε ότι η προηγούμενη τσιμούχα δεν έχει κολλήσει στον κινητήρα. u Απορρίψτε το λάδι και το φίλτρο λαδιού σε εγκεκριμένο κέντρο ανακύκλωσης. Συντήρηση συνέχεια 63

67 13 CBR500R-32MGZB000.book Page 64 Thursday, January 10, :01 PM Λάδι κινητήρα u Αλλαγή λαδιού και φίλτρου 9. Τοποθετήστε καινούρια ροδέλα στεγανοποίησης στη βίδα αποστράγγισης. Σφίξτε τη βίδα αποστράγγισης. Ροπή: 30 N m (3,1 kgf m). Συντήρηση Ελαστική τσιμούχα Ένδειξη 7. Απλώστε ένα λεπτό στρώμα λαδιού κινητήρα στην ελαστική τσιμούχα του καινούριου φίλτρου λαδιού. 8. Τοποθετήστε ένα νέο φίλτρο και σφίξτε. Ροπή: 26 N m (2,7 kgf m). 10. Πληρώστε το στροφαλοθάλαμο με το συνιστώμενο λάδι (2 Σ. 48) και τοποθετήστε την τάπα πλήρωσης λαδιού. Απαιτούμενο λάδι Κατά την αλλαγή λαδιού και φίλτρου λαδιού κινητήρα: 2,7 litres Κατά την αλλαγή μόνο λαδιού: 2,5 litres 11. Ελέγξτε τη στάθμη λαδιού. 2 Σ Βεβαιωθείτε ότι δεν υπάρχουν διαρροές λαδιού. 64

68 13 CBR500R-32MGZB000.book Page 65 Thursday, January 10, :01 PM Ψυκτικό υγρό Έλεγχος του ψυκτικού υγρού 1. Τοποθετήστε τη μοτοσυκλέτα σε σταθερή, επίπεδη επιφάνεια. 2. Συγκρατήστε τη μοτοσυκλέτα σας σε όρθια θέση. 3. Βεβαιωθείτε ότι η στάθμη του ψυκτικού υγρού βρίσκεται μεταξύ των σημαδιών ανώτερης (UPPER) και κατώτερης (LOWER) στάθμης στο δοχείο ψυκτικού. Εάν η στάθμη του ψυκτικού πέσει σημαντικά ή εάν το ρεζερβουάρ είναι κενό, μάλλον έχετε σοβαρή διαρροή. Φροντίστε ώστε η μοτοσυκλέτα σας να επιθεωρηθεί από το Εξουσιοδοτημένο Συνεργείο. Προσθήκη ψυκτικού υγρού Ανώτερη στάθμη (UPPER) Κατώτερη στάθμη (LOWER) Δοχείο ψυκτικού υγρού Συντήρηση Εάν η στάθμη του ψυκτικού υγρού είναι κάτω από την κατώτερη (LOWER) στάθμη, συμπληρώστε με το συνιστώμενο ψυκτικό υγρό (2 Σ. 50) μέχρι η στάθμη να φτάσει το σημάδι της ανώτερης (UPPER) στάθμης. Προσθέστε υγρό μόνο μόνον από την τάπα πλήρωσης του δοχείου ψυκτικού υγρού και μην αφαιρέσετε την τάπα του ψυγείου. συνέχεια 65

69 13 CBR500R-32MGZB000.book Page 66 Thursday, January 10, :01 PM Ψυκτικό υγρό u Αλλαγή ψυκτικού Συντήρηση 1. Αφαιρέστε το κάλυμμα της αριστερής πλευράς. 2 Σ Αφαιρέστε την τάπα του δοχείου ψυκτικού και προσθέστε υγρό, ενώ παρακολουθείτε τη στάθμη του ψυκτικού υγρού. u Μην την γεμίζετε υπερβολικά, υπερβαίνοντας την ανώτερη (UPPER) ένδειξη στάθμης. u Βεβαιωθείτε ότι δεν θα περάσουν ξένα αντικείμενα από το άνοιγμα του δοχείου του ψυκτικού υγρού. 3. Επανατοποθετήστε και ασφαλίστε την τάπα. 4. Τοποθετήστε το κάλυμμα της αριστερής πλευράς. Τάπα δοχείου ψυκτικού υγρού 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η αφαίρεση της τάπας του ψυγείου ενώ ο κινητήρας είναι ακόμα ζεστός μπορεί να προκαλέσει τον ψεκασμό του ψυκτικού υγρού και πιθανόν να σας προκαλέσει σοβαρά εγκαύματα. Να αφήνετε πάντα τον κινητήρα και το ψυγείο να κρυώσουν πριν να αφαιρέσετε την τάπα του ψυγείου. Αλλαγή ψυκτικού Αναθέστε στο εξουσιοδοτημένο συνεργείο της Honda την αλλαγή του ψυκτικού υγρού, εκτός εάν έχετε τα κατάλληλα εργαλεία και μηχανολογική κατάρτιση. 66

70 13 CBR500R-32MGZB000.book Page 67 Thursday, January 10, :01 PM Φρένα Έλεγχος του υγρού των φρένων 1. Τοποθετήστε τη μοτοσυκλέτα σας σε όρθια θέση, σε μια σταθερή, επίπεδη επιφάνεια. 2. Εμπρός Βεβαιωθείτε ότι το δοχείο υγρού φρένων είναι οριζόντιο και ότι η στάθμη του υγρού υπερβαίνει την κατώτερη (LWR) ένδειξη στάθμης. Πίσω Βεβαιωθείτε ότι το δοχείο υγρού φρένων είναι οριζόντιο και ότι η στάθμη του υγρού βρίσκεται ανάμεσα στην κατώτερη (LOWER) και την ανώτερη (UPPER) ένδειξη στάθμης. Εμπρός Δοχείο υγρού εμπρός φρένου Εάν η στάθμη του υγρού φρένων σε κάποιο από τα δοχεία είναι χαμηλότερη από την ένδειξη κατώτερης (LWR ή LOWER) στάθμης ή εάν υπάρχει υπερβολικός τζόγος στη μανέτα και στο πεντάλ του φρένου, επιθεωρήστε τα τακάκια των φρένων για φθορά. Εάν τα τακάκια δεν είναι φθαρμένα, μάλλον έχετε διαρροή. Φροντίστε ώστε η μοτοσυκλέτα σας να επιθεωρηθεί από το Εξουσιοδοτημένο Συνεργείο. Πίσω Δοχείο υγρού πίσω φρένου Συντήρηση Ένδειξη κατώτερης στάθμης (LWR) Ένδειξη ανώτερης στάθμης (UPPER) Ένδειξη κατώτερης στάθμης (LOWER) 67

71 13 CBR500R-32MGZB000.book Page 68 Thursday, January 10, :01 PM Φρένα u Επιθεώρηση των τακακιών φρένων Συντήρηση Επιθεώρηση των τακακιών φρένων Ελέγξτε την κατάσταση των εγκοπών ένδειξης φθοράς των τακακιών των φρένων. Εάν κάποιο τακάκι φρένου έχει φθαρεί μέχρι το δείκτη φθοράς, τα τακάκια θα πρέπει να αντικατασταθούν. 2. Πίσω Να επιθεωρείτε τα τακάκια των φρένων από το πίσω δεξιό μέρος της μοτοσυκλέτας. Εάν κριθεί απαραίτητο, φροντίστε να αντικατασταθούν τα τακάκια από εξουσιοδοτημένο συνεργείο. Να αντικαθιστάτε πάντοτε όλα τα τακάκια φρένων (αριστερά και δεξιά) ταυτόχρονα. 1. Εμπρός Επιθεωρήστε τα τακάκια από το κάτω μέρος της δαγκάνας φρένου. Εμπρός Τακάκι Πίσω Τακάκι Δίσκος Δίσκος 68 Ένδειξη φθοράς Ένδειξη φθοράς

72 13 CBR500R-32MGZB000.book Page 69 Thursday, January 10, :01 PM Πλαϊνό σταντ Ελατήριο πλαϊνού σταντ 4. Εκκινήστε τον κινητήρα, πατήστε τη μανέτα του συμπλέκτη και "βάλτε" ταχύτητα στο κιβώτιο. 5. Κατεβάστε εντελώς το πλαϊνό σταντ. Ο κινητήρας θα πρέπει να σβήσει καθώς κατεβάζετε το πλαϊνό σταντ. Εάν ο κινητήρας δεν σβήσει, πηγαίνετε τη μοτοσυκλέτα στο εξουσιοδοτημένο συνεργείο για έλεγχο. Συντήρηση 1. Βεβαιωθείτε ότι το πλαϊνό σταντ λειτουργεί ομαλά. Εάν το πλαϊνό σταντ είναι δύσκαμπτο ή τρίζει, καθαρίστε την περιοχή περιστροφής και λιπάνετε την περιστρεφόμενη βίδα με καθαρό γράσο. 2. Ελέγξτε το ελατήριο για φθορά ή απώλεια τάσης. 3. Καβαλήστε τη μοτοσυκλέτα, βάλτε Νεκρά στο κιβώτιο και σηκώστε το πλαϊνό σταντ. 69

73 13 CBR500R-32MGZB000.book Page 70 Thursday, January 10, :01 PM Αλυσίδα μετάδοσης κίνησης Επιθεώρηση του τζόγου της αλυσίδας μετάδοσης κίνησης Συντήρηση Ελέγξτε το τζόγο της αλυσίδας μετάδοσης κίνησης σε αρκετά σημεία κατά μήκος της αλυσίδας. Εάν ο τζόγος δεν είναι σταθερός σε όλα τα σημεία, ορισμένοι κρίκοι μπορεί να έχουν κολλήσει ή να έχουν παραμορφωθεί. Φροντίστε ώστε η αλυσίδα σας να επιθεωρηθεί από εξουσιοδοτημένο συνεργείο της Honda. 1. Τοποθετήστε τη μοτοσυκλέτα σας στο πλαϊνό σταντ σε μια επίπεδη επιφάνεια. 2. Σβήστε τον κινητήρα. Ελέγξτε τη Νεκρά στο κιβώτιο ταχυτήτων. 3. Ελέγξτε το τζόγο στο κάτω μέρος της αλυσίδας, στο μεσοδιάστημα της απόστασης μεταξύ των γραναζιών. Τζόγος αλυσίδας μετάδοσης κίνησης: 35 έως 45 mm 4. Κυλήστε τη μοτοσυκλέτα προς τα εμπρός και ελέγξτε ότι η αλυσίδα κινείται ομαλά. 5. Επιθεωρήστε τα γρανάζια. 2 Σ Καθαρίστε και λιπάνετε την αλυσίδα μετάδοσης κίνησης. 2 Σ. 50 u Μην οδηγήσετε τη μοτοσυκλέτα σας εάν ο τζόγος υπερβαίνει τα 60 mm. 70

74 13 CBR500R-32MGZB000.book Page 71 Thursday, January 10, :01 PM Αλυσίδα μετάδοσης κίνησης u Ρύθμιση του τζόγου της αλυσίδας μετάδοσης κίνησης Ρύθμιση του τζόγου της αλυσίδας μετάδοσης κίνησης Ασφαλιστικό παξιμάδι Η ρύθμιση της αλυσίδας απαιτεί τη χρήση ειδικών εργαλείων. Ρυθμίστε το τζόγο της αλυσίδας μετάδοσης κίνησης σε εξουσιοδοτημένο συνεργείο της Honda. Κατά τη ρύθμιση του τζόγου της αλυσίδας μετάδοσης κίνησης, προσέξτε να μην προκαλέσετε ζημιά στον αισθητήρα ταχύτητας του τροχού και στο δακτύλιο παλμών. Παξιμάδι ρύθμισης Παξιμάδι πίσω άξονα Συντήρηση 1. Τοποθετήστε τη μοτοσυκλέτα σας στο πλαϊνό σταντ σε μια επίπεδη επιφάνεια. 2. Σβήστε τον κινητήρα. Ελέγξτε τη Νεκρά στο κιβώτιο ταχυτήτων. 3. Χαλαρώστε το παξιμάδι του πίσω άξονα. 4. Χαλαρώστε τα ασφαλιστικά παξιμάδια και στις δύο πλευρές του ψαλιδιού. Παξιμάδι ρύθμισης Πίσω άκρο εγκοπής ρύθμισης Ένδειξη ρυθμιστή αλυσίδας Ασφαλιστικό παξιμάδι συνέχεια 71

75 13 CBR500R-32MGZB000.book Page 72 Thursday, January 10, :01 PM Αλυσίδα μετάδοσης κίνησης u Ρύθμιση του τζόγου της αλυσίδας μετάδοσης κίνησης Συντήρηση 5. Περιστρέψτε και τα δύο ρυθμιστικά παξιμάδια κατά ίσο αριθμό στροφών, ώσπου να επιτευχθεί ο σωστός τζόγος στην αλυσίδα μετάδοσης κίνησης. Περιστρέψτε τα ρυθμιστικά παξιμάδια δεξιόστροφα για να σφίξετε την αλυσίδα. Περιστρέψτε τα ρυθμιστικά παξιμάδια αριστερόστροφα για να δώσετε μεγαλύτερο τζόγο. Ρυθμίστε τον τζόγο της αλυσίδας στο μεσοδιάστημα της απόστασης μεταξύ του μπροστινού γραναζιού και του γραναζιού του πίσω τροχού. Ελέγξτε τον τζόγο της αλυσίδας κίνησης. 2 Σ Ελέγξτε την ευθυγράμμιση του πίσω άξονα διασφαλίζοντας ότι τα σημάδια του ρυθμιστή της αλυσίδας ευθυγραμμίζονται με το πίσω άκρο των εγκοπών ρύθμισης. Και τα δύο σημάδια θα πρέπει να βρίσκονται σε αντιστοιχία. Σε περίπτωση λανθασμένης ευθυγράμμισης του άξονα, περιστρέψτε το δεξιό ή το αριστερό ρυθμιστικό παξιμάδι, μέχρις ότου τα σημάδια να ευθυγραμμιστούν και ελέγξτε εκ νέου τον τζόγο της αλυσίδας. 7. Σφίξτε το παξιμάδι του πίσω άξονα. Ροπή: 88 N m (9,0 kgf m). 8. Σφίξτε ελαφρά τα ρυθμιστικά παξιμάδια της αλυσίδας μετάδοσης κίνησης και κατόπιν συγκρατήστε τα ρυθμιστικά παξιμάδια και σφίξτε τα ασφαλιστικά παξιμάδια. Ροπή: 21 N m (2,1 kgf m). 9. Ελέγξτε ξανά τον τζόγο της αλυσίδας. Εάν δεν χρησιμοποιήσατε δυναμόκλειδο (ροπόκλειδο) για την τοποθέτηση, απευθυνθείτε το συντομότερο δυνατό σε εξουσιοδοτημένο συνεργείο της Honda, για να ελεγχθεί ότι η τοποθέτηση έγινε σωστά. Μια λανθασμένη τοποθέτηση μπορεί να μεταφραστεί σε απώλεια της αποτελεσματικότητας των φρένων. 72

76 13 CBR500R-32MGZB000.book Page 73 Thursday, January 10, :01 PM Αλυσίδα μετάδοσης κίνησης u Έλεγχος της γλίστρας της αλυσίδας μετάδοσης κίνησης Έλεγχος της φθοράς της αλυσίδας μετάδοσης κίνησης Ελέγξτε την ετικέτα φθοράς της αλυσίδας κατά τη ρύθμιση της αλυσίδας μετάδοσης κίνησης. Σε περίπτωση που το σημάδι αποδοχής στην πλάκα του ρυθμιστή της αλυσίδας εισέρχεται στην κόκκινη ζώνη στην ετικέτα μετά τη ρύθμιση της αλυσίδας με τον κατάλληλο τζόγο, η αλυσίδα είναι υπερβολικά φθαρμένη και πρέπει να αντικατασταθεί. Αλυσίδα: DD 520V0 Έλεγχος της γλίστρας της αλυσίδας μετάδοσης κίνησης Ελέγξτε την κατάσταση της γλίστρας της αλυσίδας μετάδοσης κίνησης. Η γλίστρα της αλυσίδας κίνησης πρέπει να αντικατασταθεί αν έχει φθαρεί μέχρι τη γραμμή ορίου φθοράς. Εάν κριθεί απαραίτητο, φροντίστε να αντικατασταθεί η γλίστρα της αλυσίδας μετάδοσης κίνησης από εξουσιοδοτημένο συνεργείο της Honda. Συντήρηση Εάν κριθεί απαραίτητο, φροντίστε να αντικατασταθούν η αλυσίδα μετάδοσης κίνησης από εξουσιοδοτημένο συνεργείο της Honda. Κόκκινη ζώνη Γραμμή ορίου φθοράς Γλίστρα αλυσίδας μετάδοσης κίνησης Ένδειξη 73

77 13 CBR500R-32MGZB000.book Page 74 Thursday, January 10, :01 PM Συμπλέκτης Συντήρηση Έλεγχος του συμπλέκτη Έλεγχος του τζόγου της μανέτας του συμπλέκτη Ελέγξτε τον τζόγο της μανέτας του συμπλέκτη. Τζόγος στη μανέτα του συμπλέκτη: 10 έως 20 mm Ελέγξτε τη ντίζα του συμπλέκτη για κολλήματα ή σημάδια φθοράς. Εάν κριθεί απαραίτητο, φροντίστε να αντικατασταθεί από εξουσιοδοτημένο συνεργείο της Honda. Λιπάνετε τη ντίζα του συμπλέκτη με ειδικό λιπαντικό εμπορίου προς αποφυγή πρόωρης φθοράς και διάβρωσης. Μανέτα συμπλέκτη Τζόγος 74

78 13 CBR500R-32MGZB000.book Page 75 Thursday, January 10, :01 PM Συμπλέκτης u Ρύθμιση του τζόγου της μανέτας του συμπλέκτη Ρύθμιση του τζόγου της μανέτας του συμπλέκτη Άνω ρύθμιση Επιχειρήστε τη ρύθμιση πρώτα με τον άνω ρυθμιστή ντίζας συμπλέκτη. 1. Χαλαρώστε το άνω ασφαλιστικό παξιμάδι. 2. Περιστρέψτε τον άνω ρυθμιστή της ντίζας του συμπλέκτη μέχρις ότου ο τζόγος να γίνει 10 με 20 mm. 3. Σφίξτε το άνω ασφαλιστικό παξιμάδι και ελέγξτε ξανά τον τζόγο. Κάτω ρύθμιση Άνω ρυθμιστής ντίζας συμπλέκτη Άνω ασφαλιστικό παξιμάδι Εάν ο άνω ρυθμιστής ντίζας συμπλέκτη ξεβιδωθεί μέχρι σχεδόν το όριό του ή εάν δεν μπορεί να επιτευχθεί ο σωστός τζόγος, επιχειρήστε τη ρύθμιση με το κάτω ρυθμιστικό παξιμάδι. + - Συντήρηση συνέχεια 75

79 13 CBR500R-32MGZB000.book Page 76 Thursday, January 10, :01 PM Συμπλέκτης u Ρύθμιση του τζόγου της μανέτας του συμπλέκτη Συντήρηση 1. Χαλαρώστε το άνω ασφαλιστικό παξιμάδι και περιστρέψτε τον άνω ρυθμιστή ντίζας συμπλέκτη τελείως προς τα μέσα (για να παρέχετε το μέγιστο τζόγο). Σφίξτε το άνω ασφαλιστικό παξιμάδι. 2. Χαλαρώστε το κάτω ασφαλιστικό παξιμάδι. 3. Περιστρέψτε το κάτω ρυθμιστικό παξιμάδι μέχρις ότου ο τζόγος της μανέτας να γίνει 10 με 20 mm. 4. Σφίξτε το κάτω ασφαλιστικό παξιμάδι και ελέγξτε ξανά το τζόγο της μανέτας. 5. Εκκινήστε τον κινητήρα, τραβήξτε τη μανέτα του συμπλέκτη και "βάλτε" ταχύτητα. Βεβαιωθείτε ότι ο κινητήρας δεν σβήνει και η μοτοσυκλέτα δεν πατινάρει. Σταδιακά, αφήστε τη μανέτα του συμπλέκτη και ανοίξτε το σκριπ γκαζιού. Η μοτοσυκλέτα σας θα πρέπει να κινηθεί ομαλά και να επιταχύνει σταδιακά. Κάτω ρυθμιστικό παξιμάδι Κάτω ασφαλιστικό παξιμάδι + Σε περίπτωση που δεν μπορεί να επιτευχθεί η κατάλληλη ρύθμιση του συμπλέκτη ή αν ο συμπλέκτης δεν λειτουργεί σωστά, απευθυνθείτε σε εξουσιοδοτημένο συνεργείο της Honda. - 76

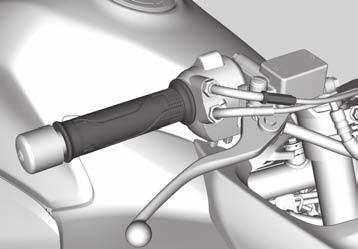

80 13 CBR500R-32MGZB000.book Page 77 Thursday, January 10, :01 PM Γκάζι Έλεγχος του γκαζιού Ρύθμιση του τζόγου του γκαζιού Με τον κινητήρα σβηστό, βεβαιωθείτε ότι το γκάζι περιστρέφεται ομαλά από την πλήρως κλειστή στην πλήρως ανοιχτή θέση σε όλες τις θέσεις του τιμονιού και ότι ο τζόγος του γκαζιού είναι σωστός. Εάν το γκάζι δεν μετακινείται ομαλά, δεν κλείνει αυτόματα ή εάν η ντίζα έχει υποστεί ζημιά, πηγαίνετε τη μοτοσυκλέτα σας στο εξουσιοδοτημένο συνεργείο της Honda για έλεγχο. Τζόγος στο γκριπ του γκαζιού: 2 με 6 mm. 1. Ολισθήστε το κάλυμμα της ντίζας. 2. Χαλαρώστε το ασφαλιστικό παξιμάδι. 3. Περιστρέψτε το ρυθμιστή μέχρις ότου ο τζόγος να γίνει 2 με 6 mm. 4. Σφίξτε το ασφαλιστικό παξιμάδι, επαναφέρετε στη θέση του το κάλυμμα της ντίζας και επιθεωρήστε ξανά τη λειτουργία του γκαζιού. Γκριπ γκαζιού Ασφαλιστικό παξιμάδι - Συντήρηση Τζόγος Πατούρα + Ρυθμιστικό Κάλυμμα ντίζας 77

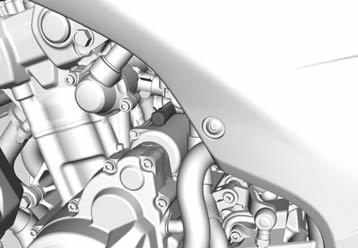

81 13 CBR500R-32MGZB000.book Page 78 Thursday, January 10, :01 PM Εξαεριστήρας στροφαλοθαλάμου Καθαρισμός του εξαεριστήρα του στροφαλοθαλάμου Συντήρηση 1. Αφαιρέστε την τάπα του σωλήνα του εξαεριστήρα του στροφαλοθαλάμου από το σωλήνα. 2. Αποστραγγίστε τα κατάλοιπα σε ένα κατάλληλο δοχείο. 3. Τοποθετήστε την τάπα του σωλήνα του εξαεριστήρα του στροφαλοθαλάμου. Τάπα σωλήνα εξαεριστήρα στροφαλοθαλάμου 78

82 13 CBR500R-32MGZB000.book Page 79 Thursday, January 10, :01 PM Άλλες ρυθμίσεις Ρύθμιση της πίσω ανάρτησης Ένδειξη Προφόρτιση ελατηρίου Μπορείτε να ρυθμίσετε την προφόρτιση του ελατηρίου με το ρυθμιστικό, ανάλογα με το φορτίο ή τον τύπο του οδοστρώματος. Περιστρέψτε το ρυθμιστή χρησιμοποιώντας το γαντζόκλειδο και τη ράβδο προέκτασης που παρέχεται στην εργαλειοθήκη. (2 Σ. 55) Ο ρυθμιστής προφόρτισης έχει 9 θέσεις. Η βασική θέση είναι η 3 όταν το σημάδι του ρυθμιστή είναι ευθυγραμμισμένο με το αριστερό άκρο της κάτω βίδας στήριξης του πίσω αμορτισέρ. Περιστρέψτε το ρυθμιστή προς την κατεύθυνση Α για να μειώσετε την προφόρτιση του ελατηρίου (μαλακό) (θέση 1 έως 2), ή περιστρέψτε το ρυθμιστή προς την κατεύθυνση Β για να αυξήσετε την προφόρτιση του ελατηρίου (σκληρό) (θέση 4 έως 9). Κάτω βίδες στερέωσης Γαντζόκλειδο Ράβδος προέκτασης A B Συντήρηση Η απόπειρα ρύθμισης απευθείας από το 1 στο 9 ή από το 9 στο 1 μπορεί να προκαλέσει ζημιά στο αμορτισέρ. 79

83 13 CBR500R-32MGZB000.book Page 80 Thursday, January 10, :01 PM Άλλες ρυθμίσεις u Ρύθμιση του προβολέα Συντήρηση Ρύθμιση του προβολέα Μπορείτε να προσαρμόσετε την κατακόρυφη στόχευση του προβολέα, για σωστή ευθυγράμμιση. Περιστρέψτε το πινιόν, χρησιμοποιώντας ένα κατσαβίδι Phillips που παρέχεται στην εργαλειοθήκη (2 Σ. 55) προς τα μέσα ή προς τα έξω, όπως απαιτείται. Να τηρείτε τους τοπικούς νόμους και κανονισμούς. Ρύθμιση του διακόπτη φωτός φρένου Ελέγξτε τη λειτουργία του διακόπτη φωτός φρένου. Περιστρέψτε το ρυθμιστικό παξιμάδι προς την κατεύθυνση A εάν ο διακόπτης ανταποκρίνεται πολύ αργά ή περιστρέψτε το παξιμάδι προς την κατεύθυνση B εάν ο διακόπτης ανταποκρίνεται πολύ γρήγορα. Διακόπτης φωτός φρένου Πινιόν Πινιόν B A Επάνω Κάτω Κάτω Επάνω Παξιμάδι ρύθμισης 80 Υψηλή σκάλα Χαμηλή σκάλα

84 13 CBR500R-32MGZB000.book Page 81 Thursday, January 10, :01 PM Αντιμετώπιση προβλημάτων Ο κινητήρας δεν εκκινεί (Η ενδεικτική λυχνία του συστήματος HSS παραμένει αναμμένη)...σ. 82 Υπερθέρμανση (Η ενδεικτική λυχνία υψηλής θερμοκρασίας ψυκτικού είναι αναμμένη)... Σ. 83 Προειδοποιητικές λυχνίες αναμμένες ή αναβοσβήνουν...σ. 84 Ενδεικτική λυχνία χαμηλής πίεσης λαδιού... Σ. 84 Ενδεικτική λυχνία δυσλειτουργίας (ML) PGM-F (Προγραμματιζόμενος ψεκασμός καυσίμου)...σ. 84 Ενδεικτική λυχνία ABS (Σύστημα αντιμπλοκαρίσματος φρένων) (μόνο για CBR500RA)... Σ. 85 Άλλες ενδείξεις προειδοποίησης...86 Ένδειξη βλάβης δείκτη καυσίμου... Σ. 86 Διάτρηση ελαστικού... Σ. 87 Προβλήματα στο ηλεκτρικό σύστημα... Σ. 94 Η μπαταρία εξαντλείται... Σ. 94 Καμένος λαμπτήρας... Σ. 94 Καμένη ασφάλεια... Σ. 99

85 13 CBR500R-32MGZB000.book Page 82 Thursday, January 10, :01 PM Ο κινητήρας δεν εκκινεί (Η ενδεικτική λυχνία του συστήματος HSS παραμένει αναμμένη) Αντιμετώπιση προβλημάτων Η μίζα λειτουργεί αλλά ο κινητήρας δεν εκκινεί Σημειώστε τα ακόλουθα στοιχεία: Ελέγξτε τη σωστή ακολουθία εκκίνησης του κινητήρα 2 Σ. 34 Βεβαιωθείτε για την παρουσία βενζίνης στο ρεζερβουάρ Ελέγξτε εάν είναι αναμμένη η ενδεικτική λυχνία δυσλειτουργίας (ML) PGM-F u Εάν η ενδεικτική λυχνία είναι αναμμένη, επικοινωνήστε με Εξουσιοδοτημένο Συνεργείο το συντομότερο δυνατό. Ελέγξτε εάν η ενδεικτική λυχνία του συστήματος HSS παραμένει αναμμένη (ΟΝ) u Γυρίστε το διακόπτη στη θέση OFF και αφαιρέστε το κλειδί. Τοποθετήστε και πάλι το κλειδί και γυρίστε το διακόπτη στη θέση ON. Εάν η ενδεικτική λυχνία παραμένει αναμμένη, ελέγξτε τα ακόλουθα: Ελέγξτε ότι δεν υπάρχει κάποιο άλλο κλειδί HSS (συμπεριλαμβανομένου και του εφεδρικού κλειδιού) κοντά στον Κεντρικό Διακόπτη. Ελέγξτε ότι δεν υπάρχουν μεταλλικά αντικείμενα ή αυτοκόλλητα επάνω στο κλειδί. Εάν η ενδεικτική λυχνία HSS παραμένει αναμμένη, φροντίστε να ελεγχθεί η μοτοσυκλέτα σας από κάποιο εξουσιοδοτημένο συνεργείο της Honda. Η μίζα δεν λειτουργεί Σημειώστε τα ακόλουθα στοιχεία: Βεβαιωθείτε ότι ο διακόπτης παύσης του κινητήρα βρίσκεται στη θέση (Run) 2 Σ. 32 Ελέγξτε για καμένη ασφάλεια 2 Σ. 99 Ελέγξτε για χαλαρή σύνδεση της μπαταρίας ή για διάβρωση του ακροδέκτη της μπαταρίας 2 P. 46 Ελέγξτε την κατάσταση της μπαταρίας 2 P. 94 Εάν το πρόβλημα παραμένει, πηγαίνετε την μοτοσυκλέτα για επιθεώρηση σε κάποιο εξουσιοδοτημένο συνεργείο της Honda. 82

86 13 CBR500R-32MGZB000.book Page 83 Thursday, January 10, :01 PM Υπερθέρμανση (Η ενδεικτική λυχνία υψηλής θερμοκρασίας ψυκτικού είναι αναμμένη) Ο κινητήρας υπερθερμαίνεται όταν συμβαίνουν τα παρακάτω: Ανάβει η ενδεικτική λυχνία υψηλής θερμοκρασίας ψυκτικού υγρού Η επιτάχυνση γίνεται νωθρή Εάν συμβαίνει αυτό, σταθμεύστε με ασφάλεια στην άκρη του δρόμου και εκτελέστε την ακόλουθη διαδικασία. Η παρατεταμένη λειτουργία σε υψηλό ρελαντί ενδέχεται να προκαλέσει το άναμμα της ενδεικτικής λυχνίας θερμοκρασίας του ψυκτικού υγρού. ΣΗΜΕΙΩΣΗ Εάν εξακολουθήσετε να οδηγείτε με υπερθερμασμένο κινητήρα, μπορεί να προκληθεί σοβαρή βλάβη στον κινητήρα. 1. Σβήστε τον κινητήρα με τον Κεντρικό Διακόπτη, και κατόπιν γυρίστε τον Κεντρικό Διακόπτη σε θέση ON. 2. Βεβαιωθείτε ότι ο ανεμιστήρας του ψυγείου λειτουργεί, και κατόπιν γυρίστε τον Κεντρικό Διακόπτη σε θέση OFF. Εάν ο ανεμιστήρας δεν λειτουργεί: Θεωρήστε ότι υπάρχει βλάβη. Μην εκκινείτε τον κινητήρα. Μεταφέρετε τη μοτοσυκλέτα σας στο εξουσιοδοτημένο συνεργείο της Honda. Εάν ο ανεμιστήρας λειτουργεί: Αφήστε τον κινητήρα να κρυώσει με τον Κεντρικό Διακόπτη σε θέση OFF. 3. Αφού έχει ψυχθεί ο κινητήρας, επιθεωρήστε το κολάρο του ψυγείου και ελέγξτε για τυχόν διαρροή. 2 Σ. 65 Εάν υπάρχει διαρροή: Μην εκκινείτε τον κινητήρα. Μεταφέρετε τη μοτοσυκλέτα σας στο εξουσιοδοτημένο συνεργείο της Honda. 4. Ελέγξτε τη στάθμη του ψυκτικού υγρού στο δοχείο και προσθέστε ψυκτικό. σύμφωνα με τις ανάγκες. 2 Σ Εάν οι έλεγχοι 1-4 είναι φυσιολογικοί, μπορείτε να συνεχίσετε την οδήγηση, αλλά να παρακολουθείτε συνεχώς την ενδεικτική λυχνία υψηλής θερμοκρασίας ψυκτικού υγρού. Αντιμετώπιση προβλημάτων 83

87 13 CBR500R-32MGZB000.book Page 84 Thursday, January 10, :01 PM Προειδοποιητικές λυχνίες αναμμένες ή αναβοσβήνουν Αντιμετώπιση προβλημάτων 84 Ενδεικτική λυχνία χαμηλής πίεσης λαδιού Εάν η ενδεικτική λυχνία χαμηλής πίεσης λαδιού ανάψει, σταθμεύστε με ασφάλεια στην άκρη του δρόμου και σβήστε τον κινητήρα. ΣΗΜΕΙΩΣΗ Εάν εξακολουθήσετε να οδηγείτε με χαμηλή πίεση λαδιού μπορεί να προκαλέσετε σοβαρή βλάβη στον κινητήρα. 1. Ελέγξτε τη στάθμη λαδιού του κινητήρα και προσθέστε λάδι, σύμφωνα με τις ανάγκες. 2 Σ Θέστε τον κινητήρα σε λειτουργία. u Συνεχίστε την οδήγηση μόνον εάν η ενδεικτική λυχνία χαμηλής πίεσης σβήσει. Η απότομη επιτάχυνση μπορεί να προκαλέσει το στιγμιαίο άναμμα της ενδεικτικής λυχνίας χαμηλής πίεσης λαδιού, ειδικά στην περίπτωση που η στάθμη του λαδιού είναι κοντά στη χαμηλότερη ένδειξη ή την έχει φθάσει. Στην περίπτωση που η ενδεικτική λυχνία χαμηλής πίεσης λαδιού παραμένει αναμμένη ενώ η στάθμη του λαδιού βρίσκεται στο σωστό επίπεδο, σβήστε τον κινητήρα και επικοινωνήστε με το εξουσιοδοτημένο συνεργείο της Honda. Εάν η στάθμη λαδιού του κινητήρα πέσει γρήγορα, η μοτοσυκλέτα σας ενδέχεται να έχει διαρροή ή κάποιο άλλο σημαντικό πρόβλημα. Φροντίστε ώστε η μοτοσυκλέτα σας να επιθεωρηθεί από το Εξουσιοδοτημένο Συνεργείο. Ενδεικτική λυχνία δυσλειτουργίας (ML) PGM-F (Προγραμματιζόμενος ψεκασμός καυσίμου) Εάν η ενδεικτική λυχνία ανάψει κατά την οδήγηση, ενδέχεται να υπάρχει κάποιο σοβαρό πρόβλημα με το σύστημα PGM-F. Μειώστε ταχύτητα και φροντίστε να ελεγχθεί η μοτοσυκλέτα σας από το εξουσιοδοτημένο συνεργείο το συντομότερο δυνατό.

88 13 CBR500R-32MGZB000.book Page 85 Thursday, January 10, :01 PM Προειδοποιητικές λυχνίες αναμμένες ή αναβοσβήνουν u Ενδεικτική λυχνία ABS (Σύστημα αντιμπλοκαρίσματος φρένων) (μόνο για CBR500RA) Ενδεικτική λυχνία ABS (Σύστημα αντιμπλοκαρίσματος φρένων) (μόνο για CBR500RA) Εάν η ενδεικτική λυχνία λειτουργεί με έναν από τους παρακάτω τρόπους, έχετε σοβαρό πρόβλημα με το σύστημα των φρένων. Μειώστε ταχύτητα και φροντίστε να ελεγχθεί η μοτοσυκλέτα σας από κάποιο εξουσιοδοτημένο συνεργείο της Honda το συντομότερο δυνατό. Η ενδεικτική λυχνία ανάβει ή ξεκινά να αναβοσβήνει κατά την οδήγηση. Η ενδεικτική λυχνία δεν ανάβει όταν ο Κεντρικός Διακόπτης βρίσκεται σε θέση ON. Η ενδεικτική λυχνία δεν σβήνει με ταχύτητες χαμηλότερες των 10 km/h. Σε περίπτωση που η ενδεικτική λυχνία ABS παραμένει αναμμένη, τα φρένα σας θα συνεχίσουν να λειτουργούν όπως ένα συμβατικό σύστημα φρένων, αλλά χωρίς τη λειτουργία του αντιμπλοκαρίσματος. Η ενδεικτική λυχνία ABS μπορεί να αναβοσβήσει εάν περιστρέψετε τον πίσω τροχό ενώ η μοτοσυκλέτα σας είναι ανυψωμένη από το έδαφος. Σε αυτή την περίπτωση, γυρίστε τον Κεντρικό Διακόπτη σε θέση OFF και κατόπιν ξανά σε θέση ON. Η ενδεικτική λυχνία ABS θα σβήσει, αφού η ταχύτητά σας φθάσει τα 30 km/h. Αντιμετώπιση προβλημάτων 85

89 13 CBR500R-32MGZB000.book Page 86 Thursday, January 10, :01 PM Άλλες ενδείξεις προειδοποίησης Ένδειξη βλάβης δείκτη καυσίμου Αντιμετώπιση προβλημάτων Σε περίπτωση που το σύστημα καυσίμου παρουσιάζει κάποια βλάβη, όλα τα τμήματα θα αναβοσβήσουν όπως υποδεικνύεται στην εικόνα. Σε περίπτωση που συμβεί κάτι τέτοιο, απευθυνθείτε το συντομότερο δυνατό σε εξουσιοδοτημένο συνεργείο της Honda. 86

90 13 CBR500R-32MGZB000.book Page 87 Thursday, January 10, :01 PM Διάτρηση ελαστικού Η επισκευή κάποιας τρύπας σε ελαστικό ή η αφαίρεση του ελαστικού απαιτεί ειδικά εργαλεία και τεχνική κατάρτιση. Σας συνιστούμε η συγκεκριμένη επισκευή να γίνει από το Επίσημο Συνεργείο σας. Μετά από έκτακτη επισκευή, φροντίστε να γίνεται πάντα έλεγχος/αντικατάσταση του ελαστικού από εξουσιοδοτημένο συνεργείο. Επισκευή έκτακτης ανάγκης με τη χρήση ενός κιτ επισκευής ελαστικού Εάν το ελαστικό σας έχει τρυπηθεί ελάχιστα, μπορείτε να εκτελέσετε επισκευή έκτακτης ανάγκης χρησιμοποιώντας ένα κιτ επισκευής ελαστικού χωρίς σαμπρέλα (tubeless). Ακολουθήστε τις οδηγίες που συνοδεύουν το κιτ επισκευής ελαστικών έκτακτης ανάγκης. Η οδήγηση της μοτοσυκλέτας σας με προσωρινά επισκευασμένο ελαστικό είναι ιδιαίτερα επικίνδυνη. Μην υπερβαίνετε τα 50 km/h. Φροντίστε να επισκευαστεί το ελαστικό από εξουσιοδοτημένο συνεργείο, το συντομότερο δυνατό. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η οδήγηση της μοτοσυκλέτας σας με προσωρινά επισκευασμένο ελαστικό μπορεί να είναι επικίνδυνη. Εάν η προσωρινή επισκευή αστοχήσει, μπορεί να προκληθεί ατύχημα και να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Εάν πρέπει να οδηγείτε με προσωρινά επισκευασμένο ελαστικό, να οδηγείτε αργά και προσεκτικά και να μην υπερβαίνετε τα 50 km/h, ωσότου να αντικατασταθεί το ελαστικό. Αφαίρεση τροχών Εάν θέλετε να αφαιρέσετε κάποιον τροχό για να επισκευάσετε κάποιο τρύπημα, ακολουθήστε τις παρακάτω διαδικασίες. συνέχεια 87 Αντιμετώπιση προβλημάτων

91 13 CBR500R-32MGZB000.book Page 88 Thursday, January 10, :01 PM Διάτρηση ελαστικού u Αφαίρεση τροχών Αντιμετώπιση προβλημάτων (Μόνο για CBR500RA) Κατά την αφαίρεση και την τοποθέτηση του τροχού, προσέξτε να μην προκαλέσετε ζημιά στον αισθητήρα ταχύτητας του τροχού και στο δακτύλιο παλμών. Εμπρός τροχός Αφαίρεση 1. Σταθμεύστε σε μια σταθερή, επίπεδη επιφάνεια. 2. Καλύψτε τη δεξιά πλευρά του μπροστινού τροχού και τη δαγκάνα του φρένου με προστατευτική ταινία ή ύφασμα. 3. Στη δεξιά πλευρά, αφαιρέστε τις βίδες στήριξης και τη δαγκάνα φρένου. u Στηρίξτε τη δαγκάνα του φρένου, έτσι ώστε να μην κρέμεται από το μαρκούτσι του φρένου. Μην περιστρέφετε τα μαρκούτσια των φρένων. u Φροντίστε ώστε να μην ακουμπήσει γράσο, λάδι ή βρωμιά στην επιφάνεια του δίσκου ή στα τακάκια. u Μην τραβάτε τη μανέτα του μπροστινού φρένου όταν η δαγκάνα του φρένου έχει αφαιρεθεί. u Προσέχετε ώστε να μην γρατζουνίσει η δαγκάνα του φρένου τον τροχό κατά την αφαίρεση. Ταινία ή πανί Δαγκάνα φρένου Αισθητήρας ταχύτητας τροχού (μόνο CBR500RA) Βίδες στερέωσης Δακτύλιος παλμού (μόνο CBR500RA) 88

92 13 CBR500R-32MGZB000.book Page 89 Thursday, January 10, :01 PM Διάτρηση ελαστικού u Αφαίρεση τροχών 4. Χαλαρώστε τη βίδα συγκράτησης του άξονα και τον μπροστινό άξονα. 5. Στηρίξτε την μοτοσυκλέτα με ασφάλεια και ανυψώστε τον μπροστινό τροχό από το έδαφος χρησιμοποιώντας ένα σταντ συντήρησης ή ένα παλάγκο. 6. Αφαιρέστε τον μπροστινό άξονα, τον μπροστινό τροχό και τας πλευρικά κολάρα. Πλευρικό κολάρο Άξονας εμπρός Τοποθέτηση 1. Προσαρμόστε τα πλευρικά κολάρα στον τροχό. 2. Στην αριστερή πλευρά, τοποθετήστε τον τροχό μεταξύ των καλαμιών του πιρουνιού και εισαγάγετε τον άξονα μέχρι το τέρμα της διαδρομής, μέσω του αριστερού καλαμιού του πιρουνιού και του μουαγιέ του τροχού. 3. Σφίξτε τον άξονα. Ροπή: 54 N m (5,5 kgf m). Αντιμετώπιση προβλημάτων Βίδα συγκράτησης άξονα συνέχεια 89

93 13 CBR500R-32MGZB000.book Page 90 Thursday, January 10, :01 PM Διάτρηση ελαστικού u Αφαίρεση τροχών Αντιμετώπιση προβλημάτων 4. Τοποθετήστε τη δαγκάνα του φρένου και σφίξτε τις βίδες στερέωσης. Ροπή: 30 N m (3,1 kgf m). u Προσέχετε ώστε να μην γρατζουνίσει η δαγκάνα του φρένου τον τροχό κατά την τοποθέτηση. u Χρησιμοποιήστε νέες βίδες στερέωσης κατά την τοποθέτηση της δαγκάνας του φρένου. ΣΗΜΕΙΩΣΗ Όταν τοποθετείτε τη δαγκάνα του φρένου στη θέση της στα καλάμια των πιρουνιών, να εφαρμόζετε προσεκτικά το δίσκο του φρένου ανάμεσα στα τακάκια, για να αποφύγετε τις γρατζουνιές. 5. Κατεβάστε τον μπροστινό τροχό στο έδαφος. 6. Πατήστε τη μανέτα του φρένου και συμπιέστε το πιρούνι αρκετές φορές. 7. Σφίξτε τη βίδα συγκράτησης του άξονα. Ροπή: 22 N m (2,2 kgf m). 8. Ανυψώστε ξανά τον μπροστινό τροχό από το έδαφος και βεβαιωθείτε ότι ο τροχός περιστρέφεται ελεύθερα, αφού ελευθερώσετε το φρένο. 9. Αφαιρέστε την προστατευτική ταινία ή το ύφασμα. Εάν δεν χρησιμοποιήσατε δυναμόκλειδο (ροπόκλειδο) για την τοποθέτηση, απευθυνθείτε το συντομότερο δυνατό σε εξουσιοδοτημένο συνεργείο της Honda, για να ελεγχθεί ότι η τοποθέτηση έγινε σωστά. Μια λανθασμένη τοποθέτηση μπορεί να μεταφραστεί σε απώλεια της αποτελεσματικότητας των φρένων. 90

94 13 CBR500R-32MGZB000.book Page 91 Thursday, January 10, :01 PM Διάτρηση ελαστικού u Αφαίρεση τροχών Πίσω τροχός Αφαίρεση 1. Στηρίξτε την μοτοσυκλέτα με ασφάλεια και ανυψώστε τον πίσω τροχό από το έδαφος χρησιμοποιώντας ένα σταντ συντήρησης ή ένα παλάγκο. 2. Χαλαρώστε το παξιμάδι του πίσω άξονα, τα ασφαλιστικά παξιμάδια και περιστρέψτε τα ρυθμιστικά παξιμάδια έτσι ώστε ο πίσω τροχός να μπορεί να κινηθεί σε όλη του τη διαδρομή προς τα εμπρός, για μέγιστο τζόγο της αλυσίδας μετάδοσης κίνησης. 3. Αφαιρέστε την αλυσίδα μετάδοσης κίνησης από το γρανάζι του πίσω τροχού, σπρώχνοντας τον πίσω τροχό προς τα εμπρός. 4. Αφαιρέστε το παξιμάδι του πίσω άξονα και τη ροδέλα. Άξονας πίσω τροχού Αλυσίδα μετάδοσης κίνησης Δακτύλιος παλμού (μόνο CBR500RA) Ροδέλα Ρυθμιστικό παξιμάδι Ασφαλιστικό παξιμάδι Αισθητήρας ταχύτητας τροχού (μόνο CBR500RA) Ροδέλα Αντιμετώπιση προβλημάτων Ασφαλιστικό παξιμάδι Ρυθμιστικό Παξιμάδι πίσω άξονα συνέχεια 91

95 13 CBR500R-32MGZB000.book Page 92 Thursday, January 10, :01 PM Διάτρηση ελαστικού u Αφαίρεση τροχών Αντιμετώπιση προβλημάτων 5. Αφαιρέστε τον πίσω άξονα, τη ροδέλα, τη βάση της δαγκάνας φρένου, τον πίσω τροχό και τα πλευρικά κολάρα. u Στηρίξτε τη δαγκάνα του φρένου, έτσι ώστε να μην κρέμεται από το μαρκούτσι του φρένου. Μην περιστρέφετε τα μαρκούτσια των φρένων. u Φροντίστε ώστε να μην ακουμπήσει γράσο, λάδι ή βρωμιά στην επιφάνεια του δίσκου ή στα τακάκια. u Μην πατάτε το πεντάλ του φρένου όταν έχετε αφαιρέσει τη δαγκάνα του φρένου. Τοποθέτηση 1. Για να τοποθετήσετε τον πίσω τροχό, ακολουθήστε την αντίστροφη διαδικασία. u Προσέχετε ώστε να μην γρατζουνίσει η δαγκάνα του φρένου τον τροχό κατά την τοποθέτηση. ΣΗΜΕΙΩΣΗ Όταν τοποθετείτε τη δαγκάνα φρένου στη θέση της, να εφαρμόζετε προσεκτικά το δίσκο του φρένου ανάμεσα στα τακάκια, για να αποφύγετε τις γρατζουνιές. 92

96 13 CBR500R-32MGZB000.book Page 93 Thursday, January 10, :01 PM Διάτρηση ελαστικού u Αφαίρεση τροχών 2. Βεβαιωθείτε ότι η εγκοπή στη βάση της δαγκάνας φρένου είναι τοποθετημένη στην προεξοχή του ψαλιδιού. Βάση δαγκάνας φρένου 3. Ρυθμίστε την αλυσίδα μετάδοσης κίνησης. 2 Σ Σφίξτε το παξιμάδι του πίσω άξονα. Ροπή: 88 N m (9,0 kgf m). Εγκοπή Προεξοχή 5. Σφίξτε ελαφρά τα ρυθμιστικά παξιμάδια της αλυσίδας μετάδοσης κίνησης και κατόπιν συγκρατήστε τα ρυθμιστικά παξιμάδια και σφίξτε τα ασφαλιστικά παξιμάδια. Ροπή: 21 N m (2,1 kgf m). 6. Αφού τοποθετήσετε τον τροχό, πατήστε το πεντάλ του φρένου αρκετές φορές και ελέγξτε ξανά αν ο τροχός περιστρέφεται ελεύθερα. Ελέγξτε ξανά τον τροχό αν το φρένο δεν "πιάνει" ή αν ο τροχός δεν περιστρέφεται ελεύθερα. Αντιμετώπιση προβλημάτων Εάν δεν χρησιμοποιήσατε δυναμόκλειδο (ροπόκλειδο) για την τοποθέτηση, απευθυνθείτε το συντομότερο δυνατό σε εξουσιοδοτημένο συνεργείο της Honda, για να ελεγχθεί ότι η τοποθέτηση έγινε σωστά. Μια λανθασμένη τοποθέτηση μπορεί να μεταφραστεί σε απώλεια της αποτελεσματικότητας των φρένων. 93

97 13 CBR500R-32MGZB000.book Page 94 Thursday, January 10, :01 PM Προβλήματα στο ηλεκτρικό σύστημα Η μπαταρία εξαντλείται Καμένος λαμπτήρας Αντιμετώπιση προβλημάτων Φορτίστε την μπαταρία χρησιμοποιώντας έναν φορτιστή μπαταρίας μοτοσυκλετών. Αφαιρέστε την μπαταρία από τη μοτοσυκλέτα κατά τη φόρτιση. Μην χρησιμοποιείτε φορτιστή μπαταριών τύπου αυτοκινήτου, καθώς ενδέχεται να προκληθεί υπερθέρμανση και μόνιμη ζημιά στην μπαταρία της μοτοσυκλέτας. Εάν δεν αναπληρώνεται η ενέργεια της μπαταρίας μετά την επαναφόρτιση, επικοινωνήστε με το εξουσιοδοτημένο συνεργείο. ΣΗΜΕΙΩΣΗ Η εκκίνηση με τη χρήση μπαταρίας αυτοκινήτου δεν συνιστάται, γιατί μπορεί να προκληθεί βλάβη στο ηλεκτρικό σύστημα της μοτοσυκλέτας σας. Ακολουθήστε την παρακάτω διαδικασία για την αντικατάσταση καμένου λαμπτήρα. Γυρίστε τον Κεντρικό Διακόπτη στη θέση OFF ή στη θέση LOCK. Αφήστε το λαμπτήρα να κρυώσει προτού τον αντικαταστήσετε. Μην χρησιμοποιείτε λαμπτήρες, διαφορετικούς από αυτούς που καθορίζονται. Ελέγξτε τη σωστή λειτουργία του ανταλλακτικού λαμπτήρα πριν την οδήγηση. Για την ισχύ του λαμπτήρα, δείτε "Προδιαγραφές." 2 Σ

98 13 CBR500R-32MGZB000.book Page 95 Thursday, January 10, :01 PM Προβλήματα στο ηλεκτρικό σύστημα u Καμένος λαμπτήρας Λαμπτήρας προβολέα Ντουί Κάλυμμα ντουί Υποδοχή λαμπτήρα Λαμπτήρας Σημάδι βέλους Σημάδι βέλους 1. Αφαιρέστε το κάλυμμα του ντουί περιστρέφοντάς το αριστερόστροφα. 2. Αφαιρέστε το ντουί από το λαμπτήρα, χωρίς να το περιστρέψετε. 3. Απαγκιστρώστε την υποδοχή του λαμπτήρα και τραβήξτε έξω το λαμπτήρα, χωρίς να τον περιστρέψετε. 4. Τοποθετήστε έναν καινούργιο λαμπτήρα και τα αντίστοιχα εξαρτήματα ακολουθώντας την αντίστροφη σειρά από την αφαίρεση. u Σιγουρευτείτε ότι τα βελάκια στο κάλυμμα της υποδοχής είναι ευθυγραμμισμένα με αυτά του προβολέα. Αντιμετώπιση προβλημάτων συνέχεια 95

99 13 CBR500R-32MGZB000.book Page 96 Thursday, January 10, :01 PM Προβλήματα στο ηλεκτρικό σύστημα u Καμένος λαμπτήρας Λαμπτήρας φωτός θέσης Λαμπτήρας φωτός θέσης 1. Αφαιρέστε τις βίδες. 2. Αφαιρέστε το φακό του φωτός θέσης. 3. Τραβήξτε έξω το λαμπτήρα χωρίς να τον στρίψετε. 4. Τοποθετήστε έναν καινούργιο λαμπτήρα και τα αντίστοιχα εξαρτήματα ακολουθώντας την αντίστροφη σειρά από την αφαίρεση. Αντιμετώπιση προβλημάτων Βίδες Λαμπτ 96

100 13 CBR500R-32MGZB000.book Page 97 Thursday, January 10, :01 PM Λαμπτήρας για το φως φρένων/πίσω φως Προβλήματα στο ηλεκτρικό σύστημα u Καμένος λαμπτήρας Βίδες Κάλυμμα πίσω φτερού 1. Αφαιρέστε τις βίδες και το κάλυμμα του πίσω φτερού. Ντουί Λαμπτ 2. Περιστρέψτε το ντουί αριστερόστροφα και αφαιρέστε το. 3. Πιέστε ελαφρώς το λαμπτήρα και στρέψτε τον προς τα αριστερά. 4. Τοποθετήστε έναν καινούργιο λαμπτήρα και τα αντίστοιχα εξαρτήματα ακολουθώντας την αντίστροφη σειρά από την αφαίρεση. Αντιμετώπιση προβλημάτων συνέχεια 97

101 13 CBR500R-32MGZB000.book Page 98 Thursday, January 10, :01 PM Προβλήματα στο ηλεκτρικό σύστημα u Καμένος λαμπτήρας Αντιμετώπιση προβλημάτων 98 Λαμπτήρας εμπρός/πίσω φλάς 1. Αφαιρέστε τη βίδα και το κολάρο. 2. Αφαιρέστε το κρύσταλλο του φλας. 3. Πιέστε ελαφρώς το λαμπτήρα και στρέψτε τον προς τα αριστερά. Κρύσταλλο φλας Κολάρο Βίδα Λαμπτήρας 4. Τοποθετήστε έναν καινούργιο λαμπτήρα και τα αντίστοιχα εξαρτήματα ακολουθώντας την αντίστροφη σειρά από την αφαίρεση. u Χρησιμοποιήστε λαμπτήρα κιτρινωπού χρώματος. Φως πινακίδας κυκλοφορίας 1. Αφαιρέστε τις βίδες, το κάλυμμα του φωτός της πινακίδας κυκλοφορίας και την τσιμούχα του καλύμματος του φωτός της πινακίδας κυκλοφορίας. 2. Τραβήξτε έξω το λαμπτήρα χωρίς να τον στρίψετε. Κάλυμμα φωτός πινακίδας κυκλοφορίας Λαμπτήρας Τσιμούχα καλύμματος Βίδες 3. Τοποθετήστε έναν καινούργιο λαμπτήρα και τα αντίστοιχα εξαρτήματα ακολουθώντας την αντίστροφη σειρά από την αφαίρεση.

102 13 CBR500R-32MGZB000.book Page 99 Thursday, January 10, :01 PM Προβλήματα στο ηλεκτρικό σύστημα u Καμένη ασφάλεια Καμένη ασφάλεια Προτού ασχοληθείτε με τις ασφάλειες, δείτε "Έλεγχος και αντικατάσταση ασφαλειών." 2 Σ. 47 (CBR500R) Καλύμματα ασφαλειοθήκης Ασφάλειες ασφαλειοθήκης 1. Για να αφαιρέσετε την μπροστινή σέλα: 2 Σ Αφαιρέστε τα καλύμματα της ασφαλειοθήκης. 3. Τραβήξτε μία προς μία τις ασφάλειες με τον εξολκέα ασφαλειών που βρίσκεται στην εργαλειοθήκη και ελέγξτε για κάποια καμένη ασφάλεια. Να αντικαθιστάτε πάντα μια καμένη ασφάλεια με ανταλλακτική της ίδιας δυναμικότητας. 4. Επανατοποθετήστε τα καλύμματα της ασφαλειοθήκης. 5. Τοποθετήστε την μπροστινή σέλα. (CBR500RA) Καλύμματα ασφαλειοθήκης Ανταλλακτικές ασφάλειες Αντιμετώπιση προβλημάτων Ανταλλακτικές ασφάλειες συνέχεια 99

103 13 CBR500R-32MGZB000.book Page 100 Thursday, January 10, :01 PM Προβλήματα στο ηλεκτρικό σύστημα u Καμένη ασφάλεια Αντιμετώπιση προβλημάτων Κύρια ασφάλεια Κύρια ασφάλεια Φις καλωδίου Εφεδρική κύρια ασφάλεια 1. Αφαιρέστε το κάλυμμα της δεξιάς πλευράς. 2 Σ Αποσυνδέστε το φις του καλωδίου του μαγνητικού διακόπτη της μίζας. 3. Τραβήξτε την κεντρική ασφάλεια και ελέγξετε για μια καμένη ασφάλεια. Να αντικαθιστάτε πάντα μια καμένη ασφάλεια με ανταλλακτική της ίδιας δυναμικότητας. u Υπάρχει μια εφεδρική κύρια ασφάλεια στο μαγνητικό διακόπτη της μίζας. 4. Ακολουθήστε την αντίστροφη σειρά για την τοποθέτηση των μερών. ΣΗΜΕΙΩΣΗ Εάν κάποια ασφάλεια υποστεί επανειλημμένες βλάβες, μάλλον αντιμετωπίζετε ηλεκτρικό πρόβλημα. Φροντίστε ώστε η μοτοσυκλέτα σας να επιθεωρηθεί από το Εξουσιοδοτημένο Συνεργείο. 100

104 13 CBR500R-32MGZB000.book Page 101 Thursday, January 10, :01 PM Πληροφορίες Κλειδιά...Σ. 102 Όργανα, χειριστήρια και άλλα χαρακτηριστικά...σ. 103 Αλκοολούχα καύσιμα...σ. 105 Καταλύτης...Σ. 106 Φροντίδα της μοτοσυκλέτας σας...σ. 107 Φύλαξη της μοτοσυκλέτας σας...σ. 109 Μεταφορά της μοτοσυκλέτας σας...σ. 110 Εσείς και το περιβάλλον...σ. 111 Αριθμοί σειράς παραγωγής...σ. 112

105 13 CBR500R-32MGZB000.book Page 102 Thursday, January 10, :01 PM Κλειδιά Πληροφορίες Κλειδιά Κλειδί του κεντρικού διακόπτη Το κλειδί περιέχει ένα ειδικό κωδικοποιημένο chip, που αναγνωρίζεται από το σύστημα του immobilizer (HSS), προκειμένου να εκκινηθεί ο κινητήρας. Να μεταχειρίζεστε το κλειδί με προσοχή, για να αποφύγετε την πρόκληση βλαβών στα μέρη του συστήματος HSS. Μη λυγίζετε τα κλειδιά και μην τα υποβάλετε σε υπερβολική καταπόνηση. Αποφύγετε την παρατεταμένη έκθεση στο ηλιακό φως ή τις υψηλές θερμοκρασίες. Μην τροχίζετε, τρυπάτε ή αλλάζετε με οποιοδήποτε τρόπο το σχήμα τους. Μην τα εκθέτετε σε αντικείμενα με ισχυρό μαγνητικό πεδίο. Για να δημιουργήσετε ένα αντίγραφο κλειδιού και να το καταχωρήσετε στο σύστημα HSS, πηγαίνετε το εφεδρικό κλειδί, την πινακίδα κλειδιών και τη μοτοσυκλέτα σε εξουσιοδοτημένο συνεργείο της Honda. Μια μεταλλική κλειδοθήκη ενδέχεται να προκαλέσει ζημιά στην περιοχή γύρω από τον Κεντρικό Διακόπτη. 102 Αν χάσετε όλα τα κλειδιά και την πινακίδα των κλειδιών, η μονάδα PGM-F/μονάδα ελέγχου ανάφλεξης, θα πρέπει να αντικατασταθεί από εξουσιοδοτημένο συνεργείο της Honda. Για να αποφύγετε κάτι τέτοιο, να κρατάτε ένα δεύτερο κλειδί. Εάν χάσετε ένα κλειδί, δημιουργήστε αμέσως ένα αντίγραφο κλειδιού.

106 13 CBR500R-32MGZB000.book Page 103 Thursday, January 10, :01 PM Όργανα, χειριστήρια και άλλα χαρακτηριστικά Όργανα, χειριστήρια και άλλα χαρακτηριστικά Κεντρικός διακόπτης Όταν ο διακόπτης εκκίνησης είναι ενεργοποιημένος (ON) ο προβολέας είναι πάντοτε αναμμένος. Εάν αφήσετε το διακόπτη εκκίνησης γυρισμένο στο ON με τον κινητήρα σβηστό, θα εξαντληθεί η μπαταρία. Μην γυρίζετε το κλειδί κατά την οδήγηση. Διακόπτης παύσης του κινητήρα Να μην χρησιμοποιείτε το διακόπτη παύσης του κινητήρα, παρά μόνον σε περίπτωση έκτακτης ανάγκης. Κάνοντας κάτι τέτοιο κατά την οδήγηση θα προκαλέσετε το απότομο σβήσιμο του κινητήρα, καθιστώντας την οδήγηση ανασφαλή. Εάν σβήσετε τον κινητήρα χρησιμοποιώντας το διακόπτη σβησίματος κινητήρα, γυρίστε τον κεντρικό διακόπτη σε θέση OFF. Εάν δεν το κάνετε, η μπαταρία θα εξαντληθεί. Οδόμετρο Η ένδειξη κλειδώνει στο όταν η ένδειξη υπερβεί τα Μερικός χιλιομετρητής Ο μερικός χιλιομετρητής A, B επιστρέφει στην ένδειξη 0,0 όταν η ένδειξη υπερβεί τα 9.999,9. HSS Το Σύστημα Ηλεκτρονικής Ακινητοποίησης της Honda (Honda gnition Security System (HSS) ακινητοποιεί το σύστημα ανάφλεξης του κινητήρα εάν επιχειρήσετε να εκκινήσετε τον κινητήρα με ένα κλειδί με ακατάλληλη κωδικοποίηση. Όταν ο Κεντρικός Διακόπτης γυρίσει σε θέση OFF, το σύστημα immobilizer του HSS ενεργοποιείται πάντοτε, ακόμα κι αν η ενδεικτική λυχνία του HSS δεν αναβοσβήνει. Εάν γυρίσετε τον Κεντρικό Διακόπτη σε θέση ON με το διακόπτη παύσης του κινητήρα γυρισμένο στη θέση (Run), η ενδεικτική λυχνία του συστήματος HSS ενεργοποιείται (ON) και σβήνει μετά από μερικά δευτερόλεπτα, προκειμένου να υποδείξει εάν είναι OK να εκκινήσετε τον κινητήρα. 2 Η ενδεικτική λυχνία του συστήματος HSS δεν σβήνει Σ. 82 Η ενδεικτική λυχνία του συστήματος HSS αναβοσβήνει κάθε 2 δευτερόλεπτα επί 24 ώρες, αφού ο Κεντρικός Διακόπτης απενεργοποιηθεί (OFF). Μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε αυτήν τη δυνατότητα. 2 Σ. 28 Πληροφορίες συνέχεια 103

107 13 CBR500R-32MGZB000.book Page 104 Thursday, January 10, :01 PM Όργανα, χειριστήρια και άλλα χαρακτηριστικά Οδηγία ΕΚ Αυτό το σύστημα immobilizer πληροί την Οδηγία R & TTE (Εξοπλισμός Ραδιοεπικοινωνιών και Εξοπλισμός Τερματικών Τηλεπικοινωνιών και αμοιβαία αναγνώριση της συμβατότητάς τους). Μόνο για Μαρόκο Πληροφορίες Η δήλωση συμμόρφωσης με την Οδηγία R & TTE παρέχεται στον κάτοχο τη στιγμή της αγοράς. Η δήλωση συμμόρφωσης πρέπει να φυλάσσεται σε ασφαλές μέρος. Αν η δήλωση συμμόρφωσης χαθεί ή δεν παρασχεθεί, επικοινωνήστε με εξουσιοδοτημένο συνεργείο. Μόνο για Νότια Αφρική Μόνο για Σιγκαπούρη Θήκη εγγράφων Το εγχειρίδιο κατόχου, η άδεια κυκλοφορίας και τα έντυπα της ασφάλειας μπορούν να φυλάσσονται στην πλαστική θήκη εγγράφων στο κάτω μέρος της μπροστινής σέλας. 2 Σ. 37 Σύστημα διακοπής ανάφλεξης Ένας αισθητήρας γωνίας κλίσης σβήνει αυτόματα τον κινητήρα και την αντλία καυσίμου, εάν η μοτοσυκλέτα πέσει. Για τον μηδενισμό του αισθητήρα, θα πρέπει να γυρίσετε το κεντρικό διακόπτη στη θέση OFF και να τον επαναφέρετε στη θέση ON, πριν από την επανεκκίνηση του κινητήρα. 104

108 13 CBR500R-32MGZB000.book Page 105 Thursday, January 10, :01 PM Αλκοολούχα καύσιμα Αλκοολούχα καύσιμα Σε ορισμένες περιοχές διατίθενται μίγματα συμβατικών καυσίμων με αλκοόλη, προκειμένου να μειωθούν τα επίπεδα εκπομπών, σύμφωνα με τα πρότυπα για καθαρή ατμόσφαιρα. Εάν πρόκειται να χρησιμοποιήσετε μίγμα καυσίμου, βεβαιωθείτε πως πρόκειται για καύσιμο χωρίς μόλυβδο και πως πληροί τις ελάχιστες απαιτήσεις βαθμού οκτανίων. Η μοτοσυκλέτα σας μπορεί να χρησιμοποιήσει τα ακόλουθα μίγματα καυσίμου: Αιθανόλη (αιθυλική αλκοόλη) 10% κατ' όγκο (μεγ.). Βενζίνη που περιέχει αιθανόλη και είναι γνωστή στην αγορά με το όνομα βενζόλη. Μεθανόλη (μεθυλική αλκοόλη) 5% κατ' όγκο (μεγ.) που περιέχει συνδιαλύτες και αντιδιαβρωτικά πρόσθετα για την προστασία του συστήματος καυσίμου. Ποτέ να μην χρησιμοποιείτε μίγμα με περιεκτικότητα μεγαλύτερη από 5%. Η χρήση βενζίνης με περιεκτικότητα σε αιθανόλη υψηλότερη από 10% (ή με περιεκτικότητα σε μεθανόλη υψηλότερη από 5%) ενδέχεται: Να προκαλέσει ζημιά στη βαφή του ρεζερβουάρ. Να προκαλέσει ζημιά στα σωληνάκια του ρεζερβουάρ. Να προκαλέσει σκουριά στο ρεζερβουάρ. Να προκαλέσει φτωχή απόδοση. ΣΗΜΕΙΩΣΗ Η χρήση μιγμάτων καυσίμων που περιέχουν υψηλότερα από τα εγκεκριμένα ποσοστά περιεκτικότητας ενδέχεται να προκαλέσουν βλάβη στα μεταλλικά, ελαστικά και πλαστικά μέρη του συστήματος καυσίμου. Αν εντοπίσετε οποιαδήποτε ανεπιθύμητα συμπτώματα στη λειτουργία ή τις επιδόσεις, δοκιμάστε βενζίνη διαφορετικής μάρκας. Πληροφορίες 105

109 13 CBR500R-32MGZB000.book Page 106 Thursday, January 10, :01 PM Καταλύτης Πληροφορίες Καταλύτης Αυτή η μοτοσυκλέτα διαθέτει τριοδικό καταλύτη. Ο καταλυτικός μετατροπέας περιέχει πολύτιμα μέταλλα που εξυπηρετούν ως καταλύτες σε χημικές αντιδράσεις υψηλής θερμοκρασίας όπου μετατρέπονται οι υδρογονάνθρακες (HC), το μονοξείδιο του άνθρακα (CO) και τα οξείδια του αζώτου (NOx) των καυσαερίων σε ασφαλή συστατικά. Ο ελαττωματικός καταλύτης επιβαρύνει τον ατμοσφαιρικό αέρα και μπορεί να μειώσει την απόδοση του κινητήρα. Η μονάδα αντικατάστασης πρέπει να είναι Honda ή αντίστοιχης ποιότητας. Ακολουθήστε τις παρακάτω οδηγίες για να προστατέψετε τον καταλύτη της μοτοσυκλέτας σας. Χρησιμοποιείτε πάντα αμόλυβδη βενζίνη. Η βενζίνη με μόλυβδο θα προκαλέσει ζημιά στον καταλύτη. Πάντα να τοποθετείτε τη μηχανή σας σε όρθια θέση. Εάν παρατηρήσετε ρετάρισμα του κινητήρα, πρόωρη έκρηξη μέσα στον κινητήρα, σβήσιμο του κινητήρα ή με άλλα λόγια μη σωστή λειτουργία, σταματήστε την οδήγηση, σβήστε τον κινητήρα και φροντίστε να συντηρήσετε τη μοτοσυκλέτα σας. 106

110 13 CBR500R-32MGZB000.book Page 107 Thursday, January 10, :01 PM Φροντίδα της μοτοσυκλέτας σας Φροντίδα της μοτοσυκλέτας σας Ο συχνός καθαρισμός και το γυάλισμα είναι σημαντικά για τη διασφάλιση της μακροζωίας της Honda σας. Όταν η μοτοσυκλέτα είναι καθαρή, ο εντοπισμός πιθανών προβλημάτων καθίσταται ευκολότερος. Συγκεκριμένα, το θαλασσινό νερό και το αλάτι που χρησιμοποιείται για το λιώσιμο του πάγου στο οδόστρωμα, βοηθούν στο σχηματισμό σκουριάς. Να πλένετε πάντοτε τη μοτοσυκλέτα σας σχολαστικά, μετά από οδήγηση σε παραλιακές περιοχές ή σε δρόμους που έχουν καλυφθεί με αλάτι. Πλύσιμο Αφήστε τον κινητήρα, το σιγαστήρα, τα φρένα και τα άλλα εξαρτήματα στα οποία αναπτύσσεται υψηλή θερμοκρασία να κρυώσουν πριν από το πλύσιμο. 1. Ξεπλύνετε τη μοτοσυκλέτα σας σχολαστικά, χρησιμοποιώντας ένα λάστιχο κήπου για να αφαιρέσετε την εύκολη βρωμιά. 2. Εάν κριθεί απαραίτητο, χρησιμοποιήστε ένα σφουγγάρι ή μια μαλακή πετσέτα με ήπιο καθαριστικό για να αφαιρέσετε τη μουντζούρα του οδοστρώματος. u Να καθαρίζετε τον ανεμοθώρακα, το προβολέα, τα πάνελ και τα άλλα πλαστικά μέρη με ιδιαίτερη προσοχή, για να αποφύγετε γρατζουνιές. Να αποφεύγετε να κατευθύνετε το νερό απευθείας στο φίλτρο αέρα, το σιγαστήρα και τα ηλεκτρικά μέρη. 3. Ξεπλύνετε σχολαστικά τη μοτοσυκλέτα σας με άφθονο, καθαρό νερό και στεγνώστε με ένα μαλακό, καθαρό πανί. 4. Αφού στεγνώσει η μοτοσυκλέτα σας, λιπάνετε τα κινούμενα μέρη. u Βεβαιωθείτε ότι δεν έχει χυθεί λιπαντικό στα φρένα και τα ελαστικά. Τα δισκόφρενα ή τα τακάκια που λερώνονται με λάδι θα υποστούν μείωση της αποτελεσματικότητας της πέδησης και ενδέχεται να προκληθεί σύγκρουση. 5. Λιπάνετε την αλυσίδα μετάδοσης κίνησης αμέσως μετά το πλύσιμο και στέγνωμα της μοτοσυκλέτας. 6. Απλώστε μια στρώση κεριού, για να αποφύγετε τη διάβρωση. u Αποφύγετε τα προϊόντα που περιέχουν ισχυρά διαβρωτικά ή χημικούς διαλύτες. Αυτά μπορεί να προκαλέσουν βλάβη στα μέταλλα, τη βαφή και τα πλαστικά της μοτοσυκλέτας σας. Κρατήστε τα ελαστικά και τα φρένα καθαρά από κερί. u Εάν η μοτοσυκλέτα σας διαθέτει εξαρτήματα με ματ βαφή, μην επιχειρήσετε να απλώσετε ένα στρώμα κεριού στην επιφάνεια με τη ματ βαφή. Πληροφορίες συνέχεια 107

111 13 CBR500R-32MGZB000.book Page 108 Thursday, January 10, :01 PM Φροντίδα της μοτοσυκλέτας σας Πληροφορίες 108 Προφυλάξεις κατά το πλύσιμο Κατά το πλύσιμο, ακολουθήστε τις παρακάτω οδηγίες: Μην χρησιμοποιείτε πιεστικά πλυσίματος: u Τα πιεστικά πλυσίματος νερού μπορούν να προκαλέσουν βλάβη σε κινούμενα μέρη και ηλεκτρικά εξαρτήματα, έτσι ώστε να μην λειτουργούν. Μην κατευθύνετε νερό στο σιγαστήρα της εξάτμισης: u Το νερό στο σιγαστήρα μπορεί να αποτρέψει την εκκίνηση και να του προκαλέσει διάβρωση. Στεγνώνετε τα φρένα: u Το νερό επηρεάζει αρνητικά την αποτελεσματικότητα. Μετά από το πλύσιμο, να πατάτε τα φρένα διακεκομμένα, σε χαμηλή ταχύτητα, έτσι ώστε να στεγνώσουν καλύτερα. Μην κατευθύνετε νερό κάτω από τη σέλα: u Το νερό στον αποθηκευτικό χώρο κάτω από τη σέλα μπορεί να προκαλέσει βλάβη στα έγγραφά σας και τα υπόλοιπα πράγματά σας. Μην κατευθύνετε νερό στο φίλτρο αέρα: u Το νερό στο φίλτρο αέρα μπορεί να αποτρέψει την εκκίνηση του κινητήρα. Μην κατευθύνετε νερό κοντά στον προβολέα: u Οποιαδήποτε συμπύκνωση υδρατμών στο εσωτερικό του προβολέα θα εξατμιστεί μετά την πάροδο ορισμένων λεπτών λειτουργίας του κινητήρα. Μη χρησιμοποιείτε κεριά που περιέχουν χημικά συστατικά στις βαμμένες ματ επιφάνειες: u Καθαρίστε τις βαμμένες ματ επιφάνειες με ένα μαλακό πανί ή σφουγγάρι, χρησιμοποιώντας άφθονο νερό. Σκουπίστε με ένα μαλακό, καθαρό πανί. u Χρησιμοποιείτε ουδέτερο απορρυπαντικό για να καθαρίσετε τις βαμμένες ματ επιφάνειες. Εξαρτήματα αλουμινίου Το αλουμίνιο θα διαβρωθεί, όταν έρχεται σε επαφή με τη βρωμιά, τη λάσπη ή το αλάτι στο δρόμο. Να καθαρίζετε τα μέρη από αλουμίνιο τακτικά και να ακολουθείτε τις παρακάτω οδηγίες για να αποφύγετε γρατζουνιές: Μην χρησιμοποιείτε σκληρές βούρτσες, ατσαλόσυρμα ή καθαριστικά που περιέχουν αποξεστικά. Αποφύγετε να ανεβαίνετε επάνω στα κράσπεδα. Πάνελ και ανεμοθώρακας Για να αποφύγετε τις γρατζουνιές και τις κηλίδες, να ακολουθείτε τις παρακάτω οδηγίες:

112 13 CBR500R-32MGZB000.book Page 109 Thursday, January 10, :01 PM Πλύνετε απαλά χρησιμοποιώντας ένα μαλακό σπόγγο και άφθονο νερό. Για να αφαιρέσετε τους επίμονους λεκέδες, χρησιμοποιήστε απορρυπαντικό σε διάλυμα και ξεπλύνετε καλά με άφθονο νερό. Να αποφεύγετε την επαφή βενζίνης, υγρού φρένων ή απορρυπαντικών με τα όργανα, τον ανεμοθώρακα, τα πλαίσια ή τον προβολέα. Σωλήνας εξάτμισης και σιγαστήρας Ο σωλήνας και το σιλανσιέ της εξάτμισης είναι από ανοξείδωτο χάλυβα αλλά μπορεί να λεκιάσουν από την λάσπη ή την σκόνη. Για να απομακρύνετε τη λάσπη ή τη σκόνη, χρησιμοποιήστε υγρό σφουγγάρι και υγρό καθαριστικό κουζίνας και μετά ξεπλύνετε καλά με καθαρό νερό. Στεγνώστε με ένα κομμάτι δέρμα (σαμουά) ή μαλακή πετσέτα. Αν είναι απαραίτητο, απομακρύνετε λεκέδες θερμότητας χρησιμοποιώντας κάποια ψιλή αλοιφή του εμπορίου. Μετά ξεπλύνετε με τον ίδιο τρόπο όπως όταν βγάζετε λάσπη ή σκόνη. ΣΗΜΕΙΩΣΗ Παρόλο που η εξάτμιση είναι κατασκευασμένη από ανοξείδωτο χάλυβα, ενδέχεται να αποκτήσει κηλίδες. Αφαιρέστε όλες τις κηλίδες και τα στίγματα, αμέσως μόλις τα εντοπίζετε. Φύλαξη της μοτοσυκλέτας σας Φύλαξη της μοτοσυκλέτας σας Εάν φυλάτε τη μοτοσυκλέτα σας σε εξωτερικό χώρο, θα πρέπει να σκεφτείτε τη λύση μιας κουκούλας που καλύπτει ολόκληρη τη μοτοσυκλέτα. Εάν δεν πρόκειται να οδηγήσετε για παρατεταμένο χρονικό διάστημα, ακολουθήστε αυτές τις οδηγίες: Πλύντε τη μοτοσυκλέτα σας και κερώστε όλες τις βαμμένες επιφάνειες (με εξαίρεση τις ματ βαμμένες επιφάνειες). Απλώστε αντιδιαβρωτικό λάδι στα επιχρωμιωμένα εξαρτήματα. Λιπάνετε την αλυσίδα μετάδοσης κίνησης. 2 Σ. 50 Τοποθετήστε τη μοτοσυκλέτα σας σε ένα σταντ συντήρησης και τοποθετήστε έναν τάκο, ώστε κανένα ελαστικό να μην βρίσκεται σε επαφή με το έδαφος. Μετά από βροχή, αφαιρέστε την κουκούλα και αφήστε τη μοτοσυκλέτα να στεγνώσει. Αφαιρέστε την μπαταρία (2 Σ. 60) για να αποτρέψετε την αποφόρτιση. Να αλλάζετε την μπαταρία σε σκιερό χώρο με καλό εξαερισμό. u Εάν αφήσετε την μπαταρία τοποθετημένη, αποσυνδέστε τον αρνητικό - ακροδέκτη για να αποτρέψετε την αποφόρτιση. συνέχεια Πληροφορίες 109

113 13 CBR500R-32MGZB000.book Page 110 Thursday, January 10, :01 PM Μεταφορά της μοτοσυκλέτας σας Πληροφορίες Αφού βγάλετε τη μοτοσυκλέτα σας από τη φύλαξη, επιθεωρήστε όλα τα στοιχεία συντήρησης που απαιτούνται από το χρονοδιάγραμμα συντήρησης. Μεταφορά της μοτοσυκλέτας σας Εάν χρειαστεί να μεταφέρετε τη μοτοσυκλέτα σας, θα πρέπει να μεταφερθεί επάνω σε ειδικό τρέιλερ για μοτοσυκλέτα ή σε φορτηγό με επίπεδη καρότσα που να διαθέτει ράμπα φόρτωσης ή πλατφόρμα ανύψωσης και ιμάντες στερέωσης της μοτοσυκλέτας. Ποτέ να μην επιχειρήσετε να ρυμουλκήσετε την μοτοσυκλέτα σας με κάποιον τροχό ή τροχούς στο έδαφος. ΣΗΜΕΙΩΣΗ Η ρυμούλκηση της μοτοσυκλέτας σας μπορεί να προκαλέσει σοβαρή ζημιά στο κιβώτιο ταχυτήτων. 110

114 13 CBR500R-32MGZB000.book Page 111 Thursday, January 10, :01 PM Εσείς και το περιβάλλον Εσείς και το περιβάλλον Η κατοχή και η οδήγηση μιας μοτοσυκλέτας μπορεί να είναι απολαυστική, αλλά θα πρέπει να κάνετε κι εσείς ό,τι μπορείτε για την προστασία του περιβάλλοντος. Να επιλέγετε σωστά καθαριστικά Να πλένετε τη μοτοσυκλέτα σας με ένα βιοδιασπώμενο απορρυπαντικό. Να αποφεύγετε τα καθαριστικά σε σπρέι αερολύματος που περιέχουν χλωροφθοράνθρακες (CFC), οι οποίοι μπορούν να βλάψουν το προστατευτικό στρώμα όζοντος της ατμόσφαιρας. ανακυκλώσιμων αποβλήτων. Να μην απορρίπτετε μεταχειρισμένο λάδι στα απορρίμματα και να μην το χύνετε στις αποχετεύσεις ή στο έδαφος. Το χρησιμοποιημένο λάδι, η βενζίνη, το ψυκτικό υγρό και τα διαλυτικά καθαρισμού περιέχουν δηλητήρια που μπορούν να βλάψουν τους εργάτες των χωματερών και να μολύνουν το πόσιμο νερό, τις λίμνες, τα ποτάμια και τους ωκεανούς. Πληροφορίες Να ανακυκλώνετε τα απόβλητα Να τοποθετείτε το λάδι και τα άλλα τοξικά απόβλητα σε εγκεκριμένα δοχεία και να τα μεταφέρετε σε κέντρο ανακύκλωσης. Καλέστε το τοπικό ή εθνικό γραφείο δημοσίων έργων ή περιβαλλοντικών υπηρεσιών για να εντοπίσετε ένα κέντρο ανακύκλωσης στην περιοχή σας, καθώς και για να πάρετε οδηγίες σχετικά με την απόρριψη μη 111

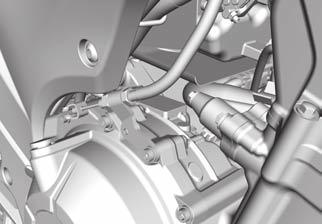

115 13 CBR500R-32MGZB000.book Page 112 Thursday, January 10, :01 PM Αριθμοί σειράς παραγωγής Αριθμοί σειράς παραγωγής Πληροφορίες Το πλαίσιο και οι αριθμοί σειράς παραγωγής του κινητήρα προσδιορίζουν με μοναδικό τρόπο τη μοτοσυκλέτα σας και είναι απαραίτητοι προκειμένου να ταξινομήσετε τη μοτοσυκλέτας σας. Ίσως να σας ζητηθούν κατά την παραγγελία ανταλλακτικών. Ο αριθμός πλαισίου είναι χαραγμένος στη δεξιά πλευρά του λαιμού του τιμονιού. Ο αριθμός του κινητήρα είναι σφραγισμένος στο επάνω μέρος του στροφαλοθαλάμου. Θα πρέπει να καταγράψετε αυτούς τους αριθμούς και να τους φυλάξετε σε ασφαλές μέρος. Αριθμός πλαισίου Αριθμός κινητήρα 112
