TEST REPORT Μεγάλη Κεραία για Ku-Band P140 της Pasat Anteny Κεραία Κύριας Εστίασης για Ku-Band Όταν το

Ένα μεγάλο ξύλινο κουτί που ζύγιζε 96 κιλά και καταλάμβανε το μισό γκαράζ.

1 TEST REPORT Μεγάλη Κεραία για Ku-Band P140 της Pasat Anteny Κεραία Κύριας Εστίασης για Ku-Band Όταν το παραλάβαμε, δεν γνωρίζαμε περί τίνος πρόκειται. Ένα μεγάλο ξύλινο κουτί που ζύγιζε 96 κιλά και καταλάμβανε το μισό γκαράζ. Μετά από τον έλεγχο των χαρτιών αποδείχθηκε ότι ήταν ένα δέμα που είχε ως παραλήπτη το κέντρο δοκιμών του TELEsatellite. Μόνο τότε, θυμήθηκα ότι πριν από λίγο καιρό ο Alex με είχε ενημερώσει για μια κεραία για δοκιμή από την Βουλγάρικη εταιρεία Pasat Anteny. Αναρωτήθηκα: εάν το πακέτο ήταν τόσο ογκώδες και στερεό, θα ήταν άραγε και η κεραία το ίδιο ισχυρή και γερή; Αυτή ήταν μια από τις ερωτήσεις που θα έπρεπε να απαντηθούν στην δοκιμή! 06-07/2009 P140 OF PASAT ANTENY Πολύ στερεή και γερή κεραία για μια υψηλά σταθερή λήψη Η τροφοδοσία περιλαμβάνεται στο κιτ της κεραίας 40 TELE-satellite & Broadband 06-07/2009

TELE-satellite World www.tele-satellite.com/... Download this report in other languages from the Internet: Arabic العربية www.tele-satellite.com/tele-satellite-0907/ara/pasat.

2 TELE-satellite World Download this report in other languages from the Internet: Arabic العربية Indonesian Indonesia Bulgarian Български Czech Česky German Deutsch English English Spanish Español Farsi فارسي French Français Greek Ελληνικά Croatian Hrvatski Italian Italiano Hungarian Magyar Mandarin 中文 Dutch Nederlands Polish Polski Portuguese Português Romanian Românesc Russian Русский Swedish Svenska Turkish Türkçe Available online starting from 29 May /2009 TELE-satellite & Broadband 41

Η κεραία παραδίδεται σε ένα πολύ γερό ξύλινο κουτί Η κεραία δεν αποτελείται από πολλά κομμάτια έτσι η συναρμολόγηση είναι πραγματικά απλή Χρειαζόμουνα ένα σφυρί και ένα λοστό για να ανοίξω το κουτί

Δεν υπήρχε καμμία πιθανότητα να δημιουργηθεί η παραμικρή γρατσουνιά κατά την μεταφορά. Ειλικρινά μου άρεσε αυτό. Μόνο ο επαγγελματικός εξοπλισμός είναι πακεταρισμένος με τέτοια προσοχή.

Παρά το γεγονός ότι δεν υπήρχαν λεπτομερείς πληροφορίες αλλά μόνο ένα διάγραμμα που εμφάνιζε μια συναρμολογημένη κεραία, η συναρμολόγηση ήταν τόσο απλή που ο καθένας θα μπορούσε να την κάνει πάρα

3 Η κεραία παραδίδεται σε ένα πολύ γερό ξύλινο κουτί Η κεραία δεν αποτελείται από πολλά κομμάτια έτσι η συναρμολόγηση είναι πραγματικά απλή Χρειαζόμουνα ένα σφυρί και ένα λοστό για να ανοίξω το κουτί και να βγάλω από μέσα τα εξαρτήματα της κεραίας. Κάθε κομμάτι είχε τυλιχθεί προσεκτικά με προστατευτικό φύλλο αλουμινίου. Δεν υπήρχε καμμία πιθανότητα να δημιουργηθεί η παραμικρή γρατσουνιά κατά την μεταφορά. Ειλικρινά μου άρεσε αυτό. Μόνο ο επαγγελματικός εξοπλισμός είναι πακεταρισμένος με τέτοια προσοχή. Όταν βγήκαν όλα από την συσκευασία τους, παρατήρησα ότι υπήρχαν μόνο λίγα κομμάτια. Ωραία η συναρμολόγηση θα πρέπει να είναι απλή. Και πράγματι. Παρά το γεγονός ότι δεν υπήρχαν λεπτομερείς πληροφορίες αλλά μόνο ένα διάγραμμα που εμφάνιζε μια συναρμολογημένη κεραία, η συναρμολόγηση ήταν τόσο απλή που ο καθένας θα μπορούσε να την κάνει πάρα πολύ γρήγορα. Όλα ταίριαζαν τέλεια και έτσι η συναρμολόγηση ήταν διασκέδαση. Εντυπωσιάστηκα όταν ανακάλυψα ότι η κεραία είχε σχεδιαστεί για έναν ιστό με διάμετρο 70 χιλιοστά. Η πιο συνηθισμένη διάσταση είναι 60 χιλιοστά (και φυσικά 40 χιλιοστά για μικρότερες κεραίες). Ελέγχοντας τις βίδες στήριξης της κεραίας στον ιστό, αποφάσισα να μην τοποθετήσω την κεραία στον νέο δοκιμαστικό ιστό αλλά να χρησιμοποιήσω ένα υπάρχο σύστημα δοκιμής με ένα ιστό διαμέτρου 60 χιλιοστών. Παρόλα αυτά, για μια μόνιμη εγκατάσταση, συνιστώ να χρησιμοποιήσετε την προτεινόμενη διάμετρο 70 χιλιοστά. Όταν η κεραία τοποθετήθηκε στον ιστό και όλα τα καρυδάκια και τα μπουλόνια σφίγχτηκαν, παρατήρησα με ικανοποίηση ότι η κεραία ήταν πραγματικά γερή και στερεή. Αυτό είναι ιδιαίτερα σημαντικό ειδικά για κεραία με αυτό το μέγεθος. Η γωνία εστίασης είναι τόσο μικρή που ακόμα και μια μικρή κίνηση μπορεί να επηρεάσει την λήψη. Είχε έρθει η ώρα να εγκαταστήσω ένα LNB. Η κεραία είναι εξοπλισμένη με μια τροφοδοσία για Ku-band. Η τροφοδοσία είναι βελτιστοποιημένη για αυτό τον τύπο κεραίας PFA (Prime Focus Dish - Κεραία Κύριας Εστίασης), ένα κλασικό LNBF για κεραίες όφσετ δεν θα παρείχε καλά αποτελέσματα εάν είχε προσαρτηθεί σε μια Κεραία Κύριας Εστίασης. Η τροφοδοσία προορίζεται για LNB με φλάντζα, που δυστυχώς δεν ήταν διαθέσιμα στο εργαστήριο μου κατά την διάρκεια της δοκιμής. Αυτό που υπήρχε στο συρτάρι μου ήταν ένα LNBF για την Ku-Band που ήταν εξοπλισμένο με μια τροφοδοσία PFA (NF=0.3dB). Ήταν πολύ χοντρό και δεν ταίριαζε στην αρχική βάση. Έπρεπε να βάλω στην άκρη την αρχική τροφοδοσία και την βάση της και να χρησιμοποιήσω μια άλλη βάση που θα ταίριαζε με το LNBF. Τελικά, ήμουν έτοιμος να πάρω τις μετρήσει μου. Οδήγησα την κεραία στην κατάλληλη κατεύθυνση και αμέσως είδα το σήμα στον αναλυτή σηματός μου. Ο αναλυτής σήματος αναγνώρισε την δορυφορική θέση ως 28.2 Ανατολικά (δορυφόρος Astra). Έπαιξα λίγο και κάθε φορά είχα ένα σήμα πολύ καλής ποιότητας. Για παράδειγμα, MER = 17.4 db και ακόμα καλύτερα! Αλλά τι γίνεται με την λήψη αδύναμων δορυφόρων; Μελέτησα προσεκτικά τις περιοχές λήψης διαφόρων δορυφόρων από την ιστοσελίδα SatcoDX και ανακάλυψα ότι το να ζεις στην Πολωνία είναι πολύ καλό πράγμα για έναν ενθουσιώδη με τους δορυφόρους, αλλά όχι το ίδιο καλό εάν χρειάζεται να δοκιμάσεις μια μεγάλη κεραία. Τα περισσότερα από τα κεντρικά σημεία δέσμης των δορυφορικών περιοχών λήψης για την Ευρώπης βρίσκονται σε αυτό το σημείο και έτσι παρέχουν πολύ ισχυρά σήματα. Μια κεραία με διάμετρο 90 εκατοστών είναι αρκετή για την λήψη των περισσοτέρων δορυφόρων και δεσμών. Υπάρχουν μόνο λίγες περιφερειακές δέσμες που δεν καλύπτουν την περιοχή μου αλλά σε αυτές τις 42 TELE-satellite & Broadband 06-07/2009

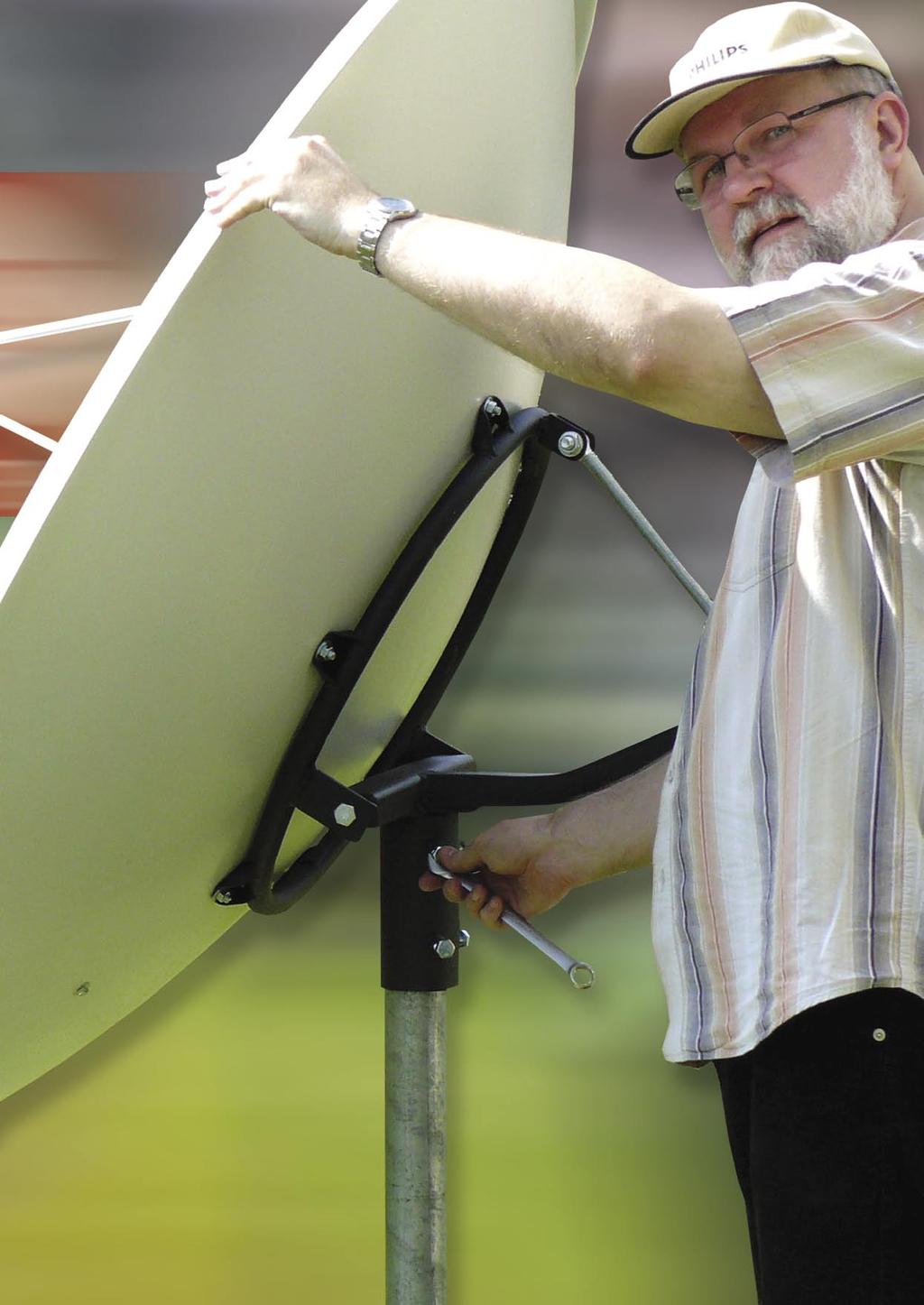

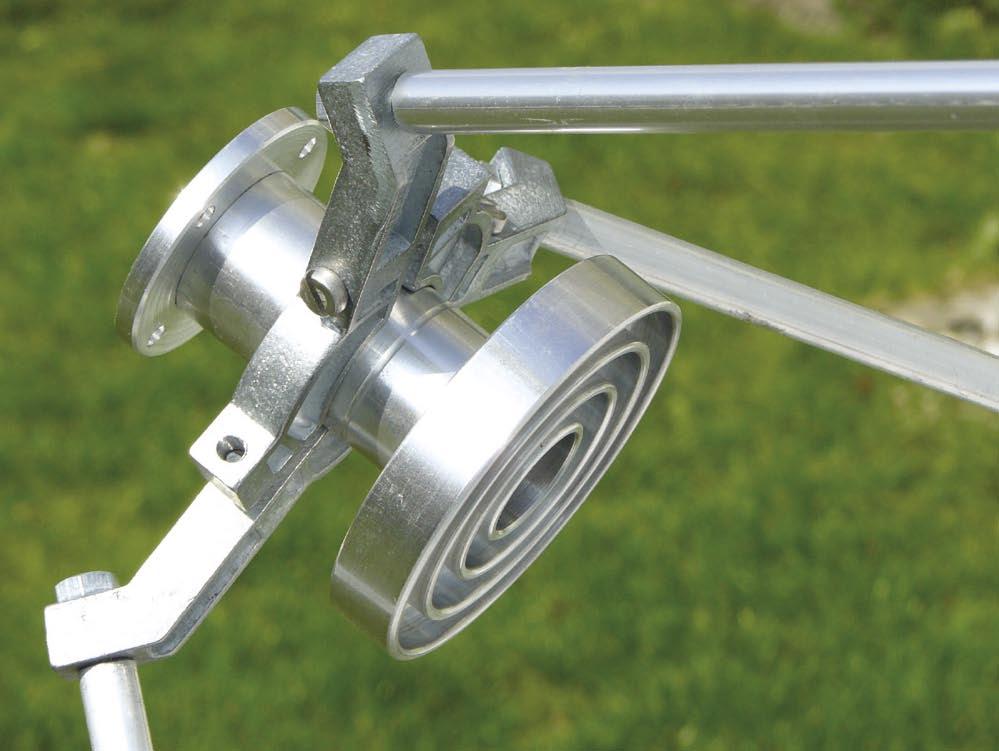

4 Σφίγγουν τα τελευταία μπουλόνια που στηρίζουν την κεραία στον ιστό Χρησιμοποιήσαμε ένα LNBF που είχαμε στο συρτάρι μας, και έτσι δεν χρειάστηκε η αρχική τροφοδοσία και τα στηρίγματά της Αυτή είναι η βάση της τροφοδοσίας Μόνο με μια πραγματική κεραία μπορείτε να δείτε μια τόσο μεγάλη ένδειξη MER και NM Ευθυγραμμισμένη με τον HOTBIRD 13 Ανατολικά 44 TELE-satellite & Broadband 06-07/2009

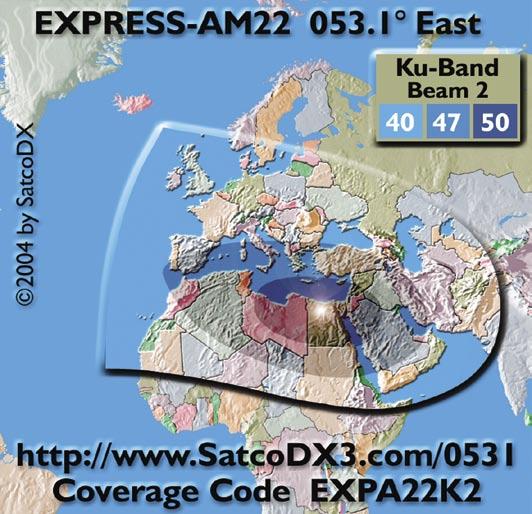

Fig.1 περιπτώσεις τα 140 εκατοστά είναι πολύ μικρό μέγεθος για να ληφθούν.

Η περιοχή λήψης έμοιζε να μπορεί να ληφθεί με μια κεραία με διάμετρο 150-190 εκατοστά (ισχύς σήματος >40 dbw), και έτσι είχα την ελπίδα να λάβω κάτι με την P140.

Όταν προσπάθησα να οδηγήσω την PASAT 140 σε αυτό το δορυφόρο, ανακάλυψα ότι τα μπουλόνια ρύθμισης της ανύψωσης ήταν πολύ κοντά για αυτό το δορυφόρο. Χρειαζόταν να ρυθμίσω την ανύψωση σε 21.

5 Fig.1 περιπτώσεις τα 140 εκατοστά είναι πολύ μικρό μέγεθος για να ληφθούν. Το μόνο σήμα που πρακτικά μπορούσε να αποτελέσει δείγμα για την δοκιμή ευαισθησίας ήταν η δέσμη EXPA22K2 του δορυφόρου EXPRESS AM22 (53 Ανατολικά). Η περιοχή λήψης έμοιζε να μπορεί να ληφθεί με μια κεραία με διάμετρο εκατοστά (ισχύς σήματος >40 dbw), και έτσι είχα την ελπίδα να λάβω κάτι με την P140. Πρέπει να είναι dbw, η κεραία θα μπορεί να κλειδώσει με αυτό το σήμα. Όταν προσπάθησα να οδηγήσω την PASAT 140 σε αυτό το δορυφόρο, ανακάλυψα ότι τα μπουλόνια ρύθμισης της ανύψωσης ήταν πολύ κοντά για αυτό το δορυφόρο. Χρειαζόταν να ρυθμίσω την ανύψωση σε 21.4 αλλά βρισκόταν εκτός της περιοχής λήψης της κεραίας. Η ανύψωση της κεραίας με την δοκιμαστική μας κεραία μπορούσε να ρυθμιστεί για περίπου 25 έως 70. Ο πιο απλός τρόπος ήταν να ρυθμίσω την ανύψωση της κεραίας στην μικρότερη δυνατή θέση και επιπλέον να γείρω τον ιστό κατά μερικές μοίρες. Μετά από αυτό, παρατήρησα το φάσμα του σήματος από τον EXPRESS AM22 στον αναλυτή φάσματος μου. Η ένδειξη C/N ήταν στο επίπεδο των 8 db. Δυστυχώς, βρισκόταν λίγο κάτω από το όριο λήψης. Ένα decibel περισσότερο ή κάτι τέτοιο και θα μπορούσα να δω κάτι. Κακή τύχη. Αναρωτιόμουνα πως θα πρέπει να αυξήσω την απόδοση αυτής της κεραίας; Τελικά, αποφάσισα να χρησιμοποιήσω ένα πιο ισχυρό δορυφόρο (HOTBIRD στις 13 Ανατολικά), να μετρήσω την ποιότητα του σήματος και να την συγκρίνω με την ποιότητα του σήματος από μια κεραία διαμέτρου 0,6 μέτρων και μια κεραία διαμέτρου 0,9 μέτρων. Οι κεραίες ήταν εξοπλισμένες με διαφορετικά LNBF αλλά όταν ήτα καλής ποιότητας (NF = 0.3~0.4 db). Όπως ήταν αναμενόμενο, η ποιότητα του σήματος ήταν εξαιρετικά καλύτερη. Η τιμή MER ήταν καλύτερη κατά 1-2 db για μια κεραία με διάμετρο 0,9 μέτρα και 3-4 db για μια κεραία με διάμετρο 0,6 μέτρα. Πιθανόν μερικοί από τους αναγνώστες να εκπλαγούν, αλλά το επίπεδο σήματος που πήρα από την P140 με ένα LNBF κύριας εστίασης δεν ήταν υψηλότερο από αυτό των μικρότερων κεραιών. Στην ψηφιακή τηλεόραση, είναι πολύ πιο σημαντικόνα έχουμε ένα μεγάλο λόγο σήματος προς θόρυβο παρά ένα ισχυρό σήμα σε απόλυτες τιμές. Για να επιτευχθεί αυτό, θα πρέπει να διαθέτουμε μια μεγάλη κεραία. (Εικόνα 1) Βασιζόμενος σε αυτές τις συγκριτικές μετρήσεις, μπορώ να δηλώσω πως η P140 είναι μια κεραία με μεγάλο κέρδος. Αυτό σημαίνει ότι η κυρτότητα της επιφάνειάς της είναι σωστή και το σήμα εστιάζει στο σημείο που βρίσκεται η τροφοδοσία. Η κεραία είναι πολύ σταθερή και έτσι εάν την τοποθετήσετε σε έναν αρκετά ισχυρό ιστό, θα λειτουργεί για πάρα πολλά χρόνια. Η περιοχή ρύθμισης της ανύψωσης (25-70 ) είναι περισσότερο κατάλληλη για χώρες που βρίσκονται πιο κοντά στον ισημερινό, από ότι η θέση μου στην Πολωνία (52 Βόρεια) αλλά αυτό φυσικά εξαρτάται και από τον δορυφόρο που θέλετε να λάβετε. Η Pasat παρέχει κεραίες με άλλες περιοχές ρύθμισης, εάν καθορίσετε τις απαιτήσεις σας. Εάν αποφασίσετε να αγοράσετε μια από αυτές τις γερές και εύκολες στην συναρμολόγηση κεραίες, θυμηθείτε ότι θα πρέπει να διαθέτετε ιστό με διάμετρο 70 χιλιοστά και μια κατάλληλη φλάντζα LNB για Ku-band που μπορεί να προσαρτηθεί στην τροφοδοσία με 4 βίδες. Η κεραία Pasat είναι ιδανική για επαγγελματικές εγκαταστάσεις, και ιδιώτες χρήστες όταν απαιτείται ένα πραγματικά σταθερό σήμα. Αυτή η περιοχή λήψης με δυσκολία φτάνει στο κέντρο δοκιμών μας, αλλά η κεραία της Pasat κατάφερε να λάβει μερικά σήματα. Γνώμη Ειδικών + Πολύ στερεή και γερή κεραία. Όλα ταιριάζουν τέλεια. Είναι πακεταρισμένα πολύ προσεκτικά. Η λειτουργία δεν αφήνει κανένα περιθώριο επιθυμιών. - κανένα Manufacturer TECHNIC DATA Pasat Anteny, Bulgaria Telephone , Fax Website Function Model P 140 Diameter Focus sales@pasat.bg Prime focus aluminum dish for Ku-Band 140 cm 50 cm F/D GHz GHz GHz Noise temperature (at elevation 42 ) 42.2 db 42.8 db 43.5 db 47 K Opening angle (-3dB) <1.25 Thickness Reflector mass Supporting hardware mass 1.2 mm 6 kg 5.2 kg Jacek Pawlowski TELE-satellite Test Center Poland 46 TELE-satellite & Broadband 06-07/2009
