1 Εργαστήριο 6 Μικρή Πολυκατοικία στο FINE Μέρος Β : Σχεδίαση της Εγκατάστασης σ ένα επίπεδο της πολυκατοικίας Η εγκατάσταση στο Γραφείο. Εισαγωγή αρχιτεκτονικών σχεδίων σε μία μελέτη στο FINE. Διαδικασία wblock. Σκοπός Σχεδίαση του δικτύου μίας ηλεκτρικής εγκατάστασης. Σχεδίαση του κεντρικού οριζόντιου δικτύου. Τοποθέτηση Υποδοχέων (φορτίων) στο δίκτυο Σχεδίαση των κατακόρυφων στηλών. Τοποθέτηση αρχής δικτύου. Αναγνώριση του δικτύου. Υπολογισμοί.

2 Επιδίωξη του Β Μέρους της Εργασίας Στο Α Μέρος της εργασίας, εξετάσαμε τη διαδικασία για την εισαγωγή των αρχιτεκτονικών σχεδίων των ορόφων ενός κτιρίου, στο φάκελο της μελέτης, για την εγκατάσταση σ αυτό το κτίριο. Είδαμε ακόμα, τις εντολές wblock και Καθορισμός Κτιρίου, για να ευθυγραμμίσουμε τις κατόψεις των ορόφων του κτιρίου, τη μία κάτω από την άλλη, ώστε να σχεδιάσουμε τις κατακόρυφες γραμμές της εγκατάστασης, από το μετρητή της ΔΕΗ, στους πίνακες της εγκατάστασης, στους διάφορους ορόφους του κτιρίου, περνώντας ανάμεσα στα επίπεδα του κτιρίου. Σ αυτό το μέρος, σχεδιάζουμε την εγκατάσταση σ ένα επίπεδο του κτιρίου, στο γραφείο, στο ισόγειο. Η εγκατάσταση που σχεδιάζουμε για το γραφείο είναι μία πολύ απλή εγκατάσταση που περιλαμβάνει τις βασικές γραμμές φωτισμού και ρευματοδοτών μίας εγκατάστασης. Χρησιμοποιούμε πάλι τις τεχνικές που χρησιμοποιήσαμε για την εγκατάσταση του διαμερίσματος, για να σχεδιάσουνε μία εγκατάσταση με παρόμοιες απαιτήσεις, σ ένα λίγο διαφορετικό χώρο, στο ισόγειο του κτιρίου. Αν και η εγκατάσταση δεν διαφέρει πολύ από την εγκατάσταση στο διαμέρισμα, μας επιτρέπει να σχεδιάσουμε την εγκατάσταση, σ ένα ακόμα επίπεδο του κτιρίου του διαμερίσματος που την εγκατάστασή του, σχεδιάσαμε στη προηγούμενη άσκηση. Σχεδιάζοντας, στο επόμενο μέρος, τις κατακόρυφες γραμμές της εγκατάστασης, από το μετρητή της ΔΕΗ στο ισόγειο, στο πίνακα του διαμερίσματος, θα έχουμε σχεδιάσει μία εγκατάσταση που, αν και πολύ απλή, περιλαμβάνει τα βασικά χαρακτηριστικά μίας εγκατάστασης πολυκατοικίας, δηλαδή το οριζόντιο δίκτυο σε κάθε όροφο και το κατακόρυφο της εγκατάστασης, ανάμεσα στους ορόφους του κτιρίου. 6.2 ΣΧΕΔΙΑΣΗ ΤΗΣ ΕΓΑΚΑΤΑΣΤΑΣΗΣ ΣΤΟ ΓΡΑΦΕΊΟ Η εγκατάσταση για το γραφείο είναι μία απλή εγκατάσταση που περιλαμβάνει τις βασικές γραμμές φωτισμού και ρευματοδοτών. Η κάτοψη του γραφείου παριστάνεται στην Εικόνα 11. Τα φορτία και οι γραμμές της εγκατάστασης περιγράφονται στο Πίνακα Η Σχεδίαση του Δικτύου της Ηλεκτρικής Εγκατάστασης Η σχεδίαση του δικτύου μίας ηλεκτρικής εγκατάστασης περιλαμβάνει τη σχεδίαση των γραμμών της εγκατάστασης, δηλαδή των γραμμών που ξεκινούν από το πίνακα(ες) της εγκατάστασης και της γραμμής παροχής στο κεντρικό πίνακα της εγκατάστασης. Οι γραμμές που αναχωρούν από το πίνακα(ες) μίας εγκατάστασης αποτελούν το οριζόντιο δίκτυο της εγκατάστασης. Η γραμμή παροχής από το μετρητή ή από την αρχή του δικτύου στο πίνακα ή στους πίνακες της εγκατάστασης συνήθως διατρέχει διαφορετικά επίπεδα του κτιρίου της εγκατάστασης. Για αυτό το λόγο, η γραμμή παροχής από την αρχή του δικτύου (μετρητή) στο πίνακα ή στους πίνακες της εγκατάστασης αποτελεί το κατακόρυφο δίκτυο της εγκατάστασης. Έτσι, για να σχεδιάσουμε μία ηλεκτρική εγκατάσταση, χρειάζεται να σχεδιάσουμε το οριζόντιο και το κατακόρυφο δίκτυο της εγκατάστασης. Συνήθως, πρώτα σχεδιάζουμε το οριζόντιο δίκτυο της εγκατάστασης. Σχεδιάζουμε τις γραμμές του οριζόντιου δικτύου, δηλαδή τις γραμμές που αναχωρούν από το πίνακα της εγκατάστασης και Μέρος Β : Η εγκατάσταση στο Γραφείο Page 2

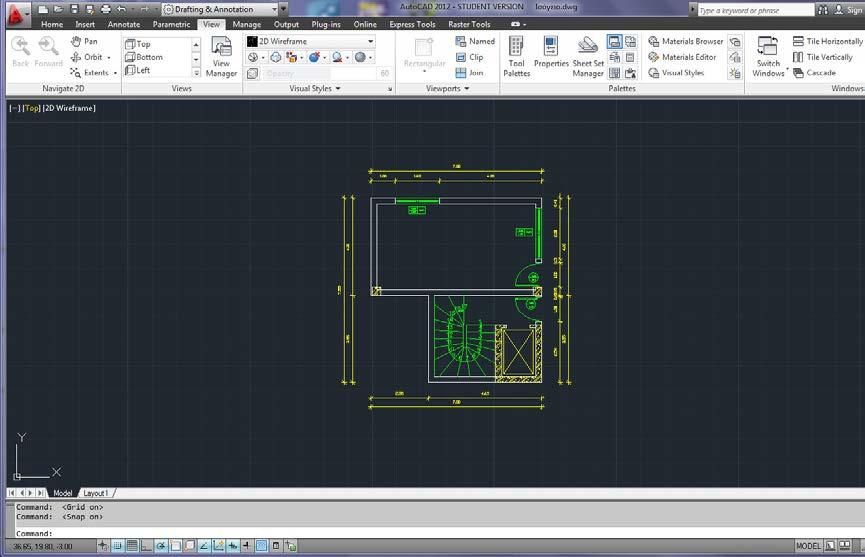

3 Εικόνα 11: Η κάτοψη του ισογείου που είναι το γραφείο που την ηλεκτρική εγκατάστασή του σχεδιάζουμε, σ αυτή την άσκηση. Το σχέδιο της κάτοψης και η μελέτη είναι από το Δουλεύοντας με FINE του Δ. Κατσαρέλη. τροφοδοτούν με ρεύμα τα διάφορα ηλεκτρικά στοιχεία της εγκατάστασης, χρησιμοποιώντας την εντολή Καλωδίωση. Στη σχεδίαση των ηλεκτρικών γραμμών της εγκατάστασης, για το γραφείο, αλλά και κάθε άλλης εγκατάστασης, ακολουθούμε τη ίδια διαδικασία που περιγράψαμε για τις γραμμές του οριζόντιου δικτύου της εγκατάστασης στο διαμέρισμα Ρύθμιση του τρέχοντος ύψους Πριν ξεκινήσουμε να σχεδιάζουμε τις γραμμές του οριζόντιου δικτύου μίας εγκατάστασης, πριν ακόμα τοποθετήσουμε τους υποδοχείς (που παριστάνουν τα φορτία της εγκατάστασης), πάνω στη κάτοψη, χρειάζεται να ορίσουμε το τρέχον ύψος στο οποίο θα τοποθετηθούν οι υποδοχείς και που θα σχεδιαστούν οι γραμμές του οριζόντιου δικτύου. Το τρέχον ύψος, όπως λέει και το όνομα του, είναι το ύψος από το δάπεδο του επιπέδου που βρισκόμαστε, στο οποίο θα τοποθετηθεί οποιοδήποτε αντικείμενο σχεδιάσουμε, εφόσον δεν χρησιμοποιήσουμε για την τοποθέτηση του κάποια έλξη (OSNAP ή ESNAP). Για να γίνει αυτό περισσότερο κατανοητό, πρέπει να αναλογιστούμε ότι όταν επιχειρούμε να τοποθετήσουμε κάποιο υποδοχέα πάνω στην κάτοψη ή όταν μας ζητείται να επιλέξουμε ένα σημείο για την αρχή ή το τέλος μιας γραμμής και εμείς επιλέγουμε με το Εργαστήριο 6 Page 3

4 Πίνακας 1 Στοιχεία της Ηλεκτρολογικής Εγκατάστασης για το Γραφείο Κατηγορία Φορτίου Ονομασία Ολική Ισχύς Μήκος [m] συνφ Φωτισμός φωτισ- Γραμμή μού 1 Γραμμή μού 2 φωτισ W Λαμπτήρες φθορισμού 3 50 W Λαμπτήρες αλογόνων Γραμμές Ρευματοδοτών Γραμμή ρευματοδοτών1 Γραμμή ρευματοδοτών2 16 Α A 15 1 Κλιματιστικό σώμα 3.78 kw με δυνατότητα για 15 1 Φορτία Θέρμανσης 26000Btu/h ψύξη 21800Btu/h θέρμανση Θερμοσίφωνας 4 kw 15 1 Πίνακας 1: Στοιχεία της ηλεκτρολογικής εγκατάστασης για το γραφείο, στο ισόγειο της οικοδομής. ποντίκι (χωρίς κάποια έλξη) ένα σημείο πάνω στην επιφάνεια σχεδίασης, ουσιαστικά του ορίζουμε την x και y συντεταγμένη του, μια και το σταυρόνημα κινείται πάνω στο XY επίπεδο. Σε αυτή την περίπτωση, o υποδοχέας ή το σημείο που θα τοποθετήσουμε πάνω στην κάτοψη, θα τοποθετηθεί σε ύψος από το δάπεδο του επιπέδου που βρισκόμαστε τόσο όσο αναγράφεται στο τρέχον ύψος στο κάτω μέρος της οθόνης. Αν τώρα είχαμε επιλέξει κατά την τοποθέτηση να χρησιμοποιήσουμε κάποια έλξη, ουσιαστικά δίνουμε στο αντικείμενο που εισάγουμε τις συντεταγμένες x, y, z του σημείου που επιλέγουμε βάση της έλξης. Σε αυτή την περίπτωση αγνοείται η συντεταγμένη z στο κάτω μέρος της οθόνης. Για να αλλάξουμε το τρέχον ύψος: Μέρος Β : Η εγκατάσταση στο Γραφείο Page 4

5 Από την εντολή Plus -> Τρέχον ύψος, πληκτρολογούμε την τιμή που επιθυμούμαι για το τρέχον ύψος και μετά βλέπουμε την αλλαγή της z συντεταγμένης, στο κάτω μέρος της οθόνης. Πότε πρέπει να αλλάζουμε το τρέχον ύψος? Πριν τοποθετήσουμε τους υποδοχείς στην κάτοψη πρέπει να αποφασίσουμε σε ποιο ύψος θα τους τοποθετήσουμε. Κατά κανόνα, επιλέγουμε το τρέχον ύψος να είναι 0.0, από το επίπεδο που βρισκόμαστε. Επίσης όταν σχεδιάζουμε το κεντρικό οριζόντιο δίκτυο πρέπει πάλι να προσέχουμε ώστε αυτό να σχεδιάζεται στο επιθυμητό ύψος Τοποθέτηση των Υποδοχέων Ένα ακόμα βήμα, πριν ξεκινήσουμε να σχεδιάζουμε τις γραμμές του οριζόντιου δικτύου μίας εγκατάστασης, είναι να τοποθετήσουμε τους υποδοχείς, δηλαδή τα φορτία αυτής της εγκατάστασης πάνω στη κάτοψη. Η διαδικασία για τοποθετήσουμε τους υποδοχείς μίας εγκατάστασης, πάνω στη κάτοψη της εγκατάστασης είναι απλή και περιλαμβάνει τα παρακάτω βήματα: 1 Από τη γραμμή εργαλείων της εγκατάστασης, επιλέγουμε το εικονίδιο που παριστάνει τους υποδοχείς. Τότε εμφανίζεται η οθόνη με τους υποδοχείς για μία ηλεκτρική εγκατάσταση. 2 Επιλογή Υποδοχέα. Επιλέγουμε τον υποδοχέα που θέλουμε να τοποθετήσουμε, για παράδειγμα τον ηλεκτρικό πίνακα, τη κουζίνα, φωτιστικά, ή άλλα στοιχεία και πατάμε Enter. 3 Επιλογή θέσης. Μετακινώντας το ποντίκι, μεταφέρουμε του υποδοχέα «έτσι ώστε το σημείο αναφοράς του που συμπίπτει με το σταυρό του σταυρονήματος να τοποθετηθεί στο επιθυμητό σημείο, πάνω στη κάτοψη και πατάμε το δεξί πλήκτρο του ποντικιού για να οριστικοποιήσουμε την επιλογή μας». 4 Επιλογή γωνίας. Μετακινώντας πάλι το ποντίκι, ο υποδοχέας περιστρέφεται γύρω από το σημείο αναφοράς. Επιλέγουμε τη γωνία που θέλουμε να τοποθετηθεί και πατάμε το δεξί πλήκτρο του ποντικιού. Επαναλαμβάνουμε τη παραπάνω διαδικασία, για να τοποθετήσουμε κάθε έναν από τους υποδοχείς (τα φορτία) της εγκατάστασης πάνω στη κάτοψη Σχεδίαση των Οριζόντιων Γραμμών Εφόσον έχουμε τοποθετήσει το πίνακα και τα φορτία της εγκατάστασης πάνω στη κάτοψη, μπορούμε να ξεκινήσουμε να σχεδιάζουμε το οριζόντιο δίκτυο της εγκατάστασης, δηλαδή τις γραμμές που θα συνδέουν τους υποδοχείς / τα φορτία, στο πίνακα της εγκατάστασης. Εργαστήριο 6 Page 5

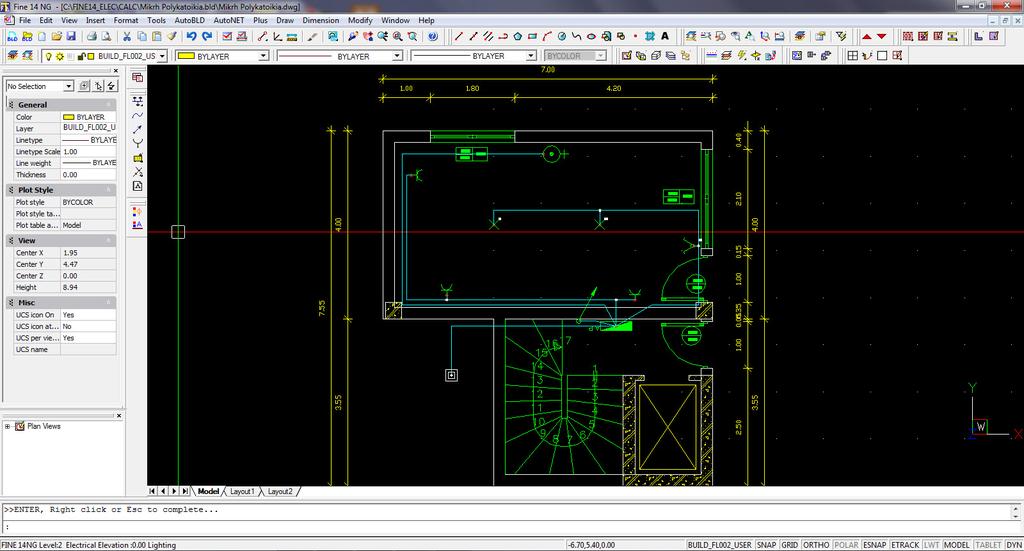

6 Εικόνα 12: Το σχέδιο της εγκατάστασης στο γραφείο.

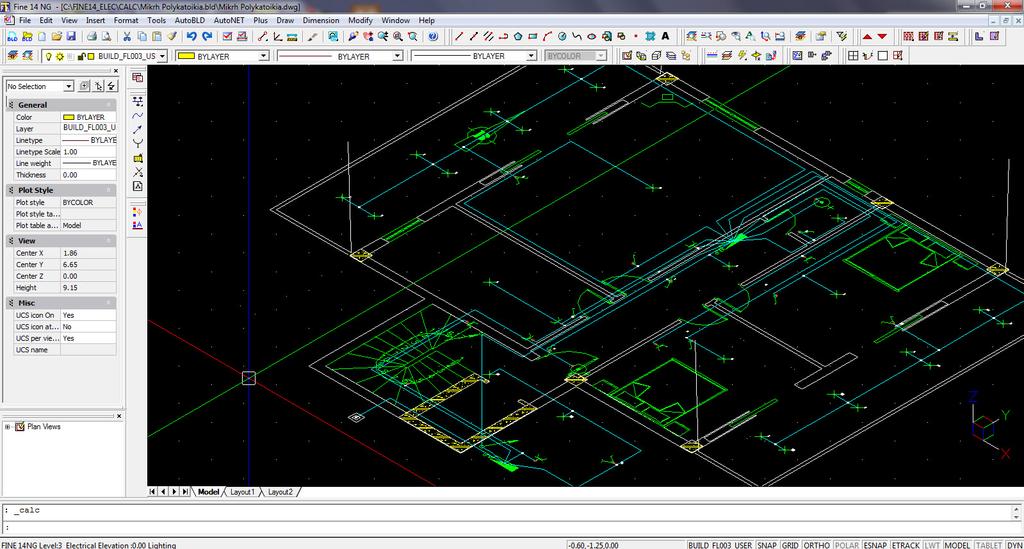

7 Εικόνα 13: Το αξονομετρικό σχέδιο των εγκαταστάσεων στο γραφείο και στο διαμέρισμα του επάνω ορόφου. Εργαστήριο 6 Page 7

8 Για τη σχεδίαση κάθε γραμμής της εγκατάστασης στο γραφείο, ακολουθούμε τα βήματα που περιγράψαμε στη σχεδίαση των γραμμών της εγκατάστασης του διαμερίσματος, στη προηγούμενη άσκηση. Έτσι, δημιουργούμε το δίκτυο στην Εικόνα Αναγνώριση Δικτύου Αφού τοποθετήσουμε το σημείο παροχής (Εικόνα 12), για την εγκατάσταση, εκτελούμε την εντολή AutoNet Network Recognition (Αναγνώριση Δικτύου). Μ αυτή την εντολή, το FINE ελέγχει την εγκατάσταση που έχουμε σχεδιάσει, για ασύνδετα τμήματα. Εάν υπάρχουν ασύνδετα τμήματα, το πρόγραμμα υποδεικνύει αυτά τα τμήματα. Διαφορετικά, εάν δεν υπάρχουν ασύνδετα τμήματα, το FINE δημιουργεί το αξονομετρικό σχέδιο της εγκατάστασης (Εικόνα 13). Μετά τη δημιουργία το αξονομετρικό σχεδίου, μπορούμε να ζητήσουμε από το πρόγραμμα να εκτελέσει τους υπολογισμούς της εγκατάστασης. Έχοντας σχεδιάσει την εγκατάσταση του γραφείου, στο ισόγειο του κτιρίου και την εγκατάσταση στο διαμέρισμα, στον 1 ο όροφο, στο Γ μέρος της άσκησης, θα σχεδιάσουμε τη κατακόρυφη γραμμή που θα συνδέει το πίνακα του διαμερίσματος στο 1 ο όροφο με το μετρητή της ΔΕΗ, στο ισόγειο, δημιουργώντας έτσι το κατακόρυφο δίκτυο της εγκατάστασης, σ ένα κτίριο από δύο επίπεδα.
