1 Χειριστήριο αφής PointWrite Εγχειρίδιο Χρήστη Έκδοση: 1 Φυλάξτε αυτό το εγχειρίδιο χρήστη για μελλοντική αναφορά.

2 Πίνακας περιεχομένων Περιεχόμενα της συσκευασίας... 3 Επισκόπηση Προϊόντος... 4 Πληροφορίες για το Διάταξη αφής... 4 Διαστάσεις... 4 Προετοιμασία για εγκατάσταση... 5 Συνθήκες περιβάλλοντος... 5 Κατάσταση επιφάνειας προβολής... 6 Απαιτήσεις προβολέα... 9 Εγκατάσταση Διάταξη αφής Σύνδεση Διάταξη αφής Κουρτίνα λέιζερ ιάταξη αφής Ρύθμιση του Διάταξη αφής Εγκατάσταση προγράμματος οδήγησης ιαμόρφωση ρυθμίσεων Οδηγίες ευθυγράμμισης Προβολή ευθυγράμμισης Χρήση των μασκών ευθυγράμμισης Βαθμονόμηση PointWrite...20 Προδιαγραφές Πίνακας περιεχομένων

3 Digital Projector Quick Start Guide Περιεχόμενα της συσκευασίας Η διάταξη αφής PointWrite είναι ένας πομποδέκτης αφής για το διαδραστικό προβολέα BenQ PointWrite. Για να χρησιμοποιήσετε τη διάταξη αφής, βρείτε τα παρακάτω τυπικά αξεσουάρ και ακολουθήστε τις οδηγίες σε αυτό το εγχειρίδιο Χειριστήριο αφής CD εγκατάστασης Γρήγορος οδηγός PointWrite Μαρκαδόρός με μύτες x 2 Καλώδιο Mini USB Μάσκες ευθυγράμμισης Λουράκι καρπού x 2 Ταινίες x 2 Εξαγωνικό κλειδί 1. Χειριστήριο αφής PointWrite 2. CD εγκατάστασης: Το CD περιέχει το πρόγραμμα οδήγησης αφής PointWrite, το λογισμικό QWrite και το εγχειρίδιο χρήσης. 3. Οδηγός Γρήγορης Έναρξης: Συντόμευση για το πώς να χρησιμοποιήσετε την εφαρμογή αφής PointWrite. 4. Μαρκαδόρος με μύτες: 2 πρόσθετες μύτες για το μαρκαδόρο. 5. Καλώδιο Mini USB: Συνδέστε το για παροχή τροφοδοσίας στη διάταξη αφής. 6. Μάσκες ευθυγράμμισης: Για την ευθυγράμμιση της κουρτίνας λέιζερ. 7. Λουράκι καρπού x 2 8. Ταινίες x 2 9. Εξαγωνικό κλειδί: Για προσαρμογή της κουρτίνας λέιζερ Περιεχόμενα της συσκευασίας 3

4 Πληροφορίες για το μαρκαδόρο Όταν πρόκειται να αντικαταστήσετε τη μύτη στο μαρκαδόρο, βγάλτε την από το μαρκαδόρο. Για καλύτερη απόδοση αφής, διατηρείτε καθαρή τη μύτη του μαρκαδόρου. Επισκόπηση Προϊόντος Πληροφορίες για το Διάταξη αφής Μπροστινή όψη Οπή στήριξης Όταν πρόκειται να αντικαταστήσετε τη μύτη στο μαρκαδόρο, βγάλτε την από το μαρκαδόρο. Πίσω όψη Ένδειξη τροφοδοσίας Περιοχή προσάρτησης ταινίας Άνω βίδα Οπή στήριξης Αριστερή βίδα Δεξιά όψη Δεξιά βίδα Κάλυμμα Κεφαλή διάταξης αφής Θύρα USB Διαστάσεις 58,09 mm 178,85 mm 40,10 mm 4 Επισκόπηση Προϊόντος

5 Προετοιμασία για εγκατάσταση Συνθήκες περιβάλλοντος Η διάταξη αφής λειτουργεί με τον διαδραστικό πίνακα PointWrite για διαβαθμιζόμενη λειτουργικότητα μέσω δακτύλου, μετατρέποντας οποιαδήποτε επίπεδη επιφάνεια σε εικονικό διαδραστικό πίνακα. Για βέλτιστη ποιότητα αφής, ακολουθήστε τις παρακάτω οδηγίες: 1. Κλείστε όλες τις κουρτίνες στα παράθυρα. 2. Επιλέξτε μια περιοχή προβολής μακριά από το άμεσο ηλιακό φως για να μην υπάρχουν παρεμβολές στη γραφή. 3. Διατηρείτε τις συσκευές υπέρυθρων όπως: μικρόφωνα υπέρυθρων, μακριά από τη μπροστινή όψη της οθόνης για αποφύγετε παρεμβολές. 4. Αφαιρέστε αξεσουάρ όπως: ρολόγια ή κολιέ, με ανακλαστική επιφάνεια για να αποφύγετε παρεμβολές. Touch area Touch area Touch area Προετοιμασία για εγκατάσταση 5

6 Κατάσταση επιφάνειας προβολής Η βέλτιστη ποιότητα αφής του δακτύλου εξαρτάται από την κατάσταση της επιλεγμένης επιφάνειας. Μπορείτε να τοποθετήσετε τη διάταξη αφής σε μια επιφάνεια στον τοίχο ή σε έναν υπάρχοντα πίνακα. Είναι σημαντικό να επιλέξετε μια ομαλή και επίπεδη επιφάνεια χωρίς προεξοχές. Σε περίπτωση επιφάνειας προβολής που δεν είναι φιλική στη λειτουργικότητα αφής, επιλέξτε το μαρκοδόρο PointWrite ως μέθοδο κατάδειξης για την αίθουσα διδασκαλίας. Επιλογή επιφάνειας τοίχου Επιλέξτε έναν τοίχο ευθύγραμμο και επίπεδο, χωρίς σημεία που να προεξέχουν. Η απευθείας γραφή πάνω στον τοίχο με το μαρκαδόρο μπορεί να προκαλέσει ζημιά στον τοίχο. Δοκιμάστε την επιφάνεια τοίχου γράφοντας σε αυτόν με τον μαρκαδόρο πριν εγκαταστήσετε τη διάταξη αφής. Χρήση στην επιφάνεια τοίχου Λάβετε υπόψη τους ακόλουθους παράγοντες κατά την επιλογή μιας επιφάνειας τοίχου για την προβολή εικόνας: Προβάλλετε πάνω σε μια ομαλή, ημι-γυαλιστερή επιφάνεια για να μοιώσετε τη θαμπάδα από τον προβολέα, για να επιτύχετε τη βέλτιστη ποιότητα αφής και για να μειώσετε τη φθορά στη μύτη του μαρκαδόρου. Χρήση σε πίνακα ξηρής διαγραφής Τοποθετήστε στον τοίχο έναν πίνακα ξηρής διαγραφής αν προβάλλετε σε τραχιά επιιφάνεια. Ο πίνακας ξηρής διαγραφής είναι μια επίπεδη επιφάνεια που λειτουργεί καλά με τον διαδραστικό πίνακα και σας επιτρέπει να γράφετε ομαλά με το ψηφιακό μελάνι. 6 Προετοιμασία για εγκατάσταση

7 Μέτρηση της ομαλότητας της επιφάνειας 1. Τοποθετήστε ένα αλφάδι έξι ποδιών οριζόντια στην επιφάνεια προβολής (πίνακας). 2. Εντοπίστε το σημείο στο αλφάδι που είναι το πιο μακρινό στην περιοχή προβολής. 3. Μετρήστε την ομαλότητα της επιφάνειας και στις δύο πλευρές της περιοχής προβολής. Η συνολική απόδοση αφής δακτύλου επηρεάζεται από την ομαλότητα της επιφάνειας προβολής. Η διαφορά ομαλότητας 2 mm σε οποιαδήποτε κατεύθυνση διασφαλίζει τη βέλτιστη απόδοση αφής δακτύλου. <2 mm <2 mm <2 mm <2 mm Προετοιμασία για εγκατάσταση 7

8 Ανωμαλίες επιφάνειας Διατηρείτε την επιφάνεια προβολής καθαρή και χωρίς εμπόδια. Ακολουθούν μερικά συνήθη παραδείγματα εμποδίων: Καλώδια ή σύρματα που κρέμονται στην προβαλλόμενη εικόνα. Αφήνετε πρόσθετο χώρο ανάμεσα στα καλώδια και στην προβαλλόμενη εικόνα ώστε να κάνετε αργότερα ρυθμίσεις της εικόνας. 8 Προετοιμασία για εγκατάσταση

9 Απαιτήσεις προβολέα Η διάταξη αφής PointWrite είναι διαθέσιμη μόνο για τη σειρά διαδραστικών προβολέων BenQ PointWrite. Βεβαιωθείτε ότι η κάμερα ΡointWrite είναι εγκατεστημένη σωστά πριν εγκαταστήσετε τη διάταξη αφής PointWrite. 1 2 Για περισσότερες πληροφορίες, ανατρέξτε στον Οδηγό Χρήστη της κάμερας PointWrite ή στο Γρήγορο Οδηγό κατά την εγκατάσταση. Προετοιμασία για εγκατάσταση 9

10 Εγκατάσταση Διάταξη αφής Ανοχή οθόνης Κεντρική γραμμή της περιοχής αφής mm Διάταξη αφής Πλαίσιο Επιφάνεια Περιοχή αφής 50 mm 50 mm 50 mm # Στοιχείο Προδιαγραφές 1 Οριζόντια θέση Κεντρική γραμμή της οθόνης δέσμης. 2 Κατακόρυφη θέση Προσάρτηση στην οροφή: Άνω πλευρά της οθόνης με κενό. Επιτραπέζια τοποθέτηση: Κάτω πλευρά της οθόνης με κενό. 3 Κενό Ελάχ.: 50 mm, μέγ.: 100 mm, κανονικό: 70 mm 4 Η κεφαλή της διάταξης λέιζερ πρέπει να Προσανατολισμός "κοιτάζει" στην οθόνη αφής. 5 Περιοχή αφής Ελάχ.: 65, μέγ.: 100 (χωρίς εξωτερικές παρεμβολές φωτισμού) Ο φωτισμός περιβάλλοντος ή το άμεσο ηλιακό φως είναι πιθανό να επηρεάζει το μέγεθος οθόνης της περιοχής αφής ή να προκαλέσουν παρεμβολές. Σε αυτή την περίπτωση, μικρύνετε το μέγεθος της οθόνης ή αλλάξτε σε λειτουργία του μαρκαδόρου με το μαρκαδόρο PointWrite για καλύτερη ποιότητα γραφής. 10 Προετοιμασία για εγκατάσταση

11 Προσάρτηση Διάταξη αφής 1. Τοποθετήστε την κολλητική ταινία στην πίσω πλευρά της διάταξης αφής PointWrite. 2. Ακολουθήστε τις παραπάνω οδηγίες για να τοποθετήσετε το διάταξη αφής στην οθόνη. Διπλή κολλητική ταινία 3M (πάχος: 1 mm) συνιστάται. 3. Γυρίστε ανάποδα το μπροστινό κάλυμμα. 4. Ασφαλίστε τη διάταξη αφής στον τοίχο με βίδες. 5. Ανατρέξτε στη σελίδα 13 για ρύθμιση της ευθυγράμμισης. Προετοιμασία για εγκατάσταση 11

12 Σύνδεση Διάταξη αφής Χρησιμοποιήστε το καλώδιο USB για να συνδέσετε το διάταξη αφής για τροφοδοσία ισχύος. Υπάρχουν τρεις τρόποι σύνδεσης του διάταξη αφής. Συνδέστε το Διάταξη αφής στον προβολέα (συνιστάται) Η τροφοδοσία USB τύπος-a είναι διαθέσιμη για επιλεγμένα μοντέλα προβολέων. Συνδέστε το Διάταξη αφής στον υπολογιστή Η τροφοδοσία USB μπορεί να είναι ασταθής στις ακόλουθες συνθήκες: 1. Αποσύνδεση της τροφοδοσίας AC 2. Όλες οι θύρες USB είναι απασχολημένες Μετασχηματιστής USB 5V δεν επιτρέπεται! Η φόρτιση της συσκευής μέσω μετασχηματιστή δεν συνιστάται και ενδέχεται να προκαλέσει βλάβη στη διάταξη αφής. 12 Προετοιμασία για εγκατάσταση

13 Κουρτίνα λέιζερ Διάταξη αφής Η κουρτίνα λέιζερ είναι ένα άριστο επίπεδο για την κάλυψη της οθόνης σε μέγιστη γωνία 180 μοιρών. Η κουρτίνα λέιζερ απαιτείται να είναι παράλληλη με την επιφάνεια με το βέλτιστο κενό για αποτελεσματική απόδοση της λειτουργίας αφής. Κουρτίνα λέιζερ Πίνακας οθόνης Ρύθμιση του Διάταξη αφής Κουρτίνα λέιζερ Κενό Ύψος Για να λάβετε την καλύτερη δυνατή απόδοση από το διάταξη αφής, ρυθμίστε την κουρτίνα λέιζερ χρησιμοποιώντας το εξαγωνικό κλειδί με τις βίδες. Άνω βίδα Αριστερή βίδα Δεξιά βίδα Έλεγχος γωνίας κλίσης Ρυθμίστε την άνω βίδα, η κουρτίνα λέιζερ ανεβοκατεβαίνει όπως φαίνεται στην παρακάτω εικόνα. Άνω βίδα Άνω βίδα Ρυθμίστε την αριστερή βίδα, η αριστερή πλευρά της κουρτίνας λέιζερ ανεβοκατεβαίνει όπως φαίνεται στην παρακάτω εικόνα. Αριστερή βίδα Αριστερή βίδα Ρυθμίστε τη δεξιά βίδα, η δεξιά πλευρά της κουρτίνας λέιζερ ανεβοκατεβαίνει όπως φαίνεται στην παρακάτω εικόνα. Δεξιά βίδα Δεξιά βίδα Κουρτίνα λέιζερ Διάταξη αφής 13

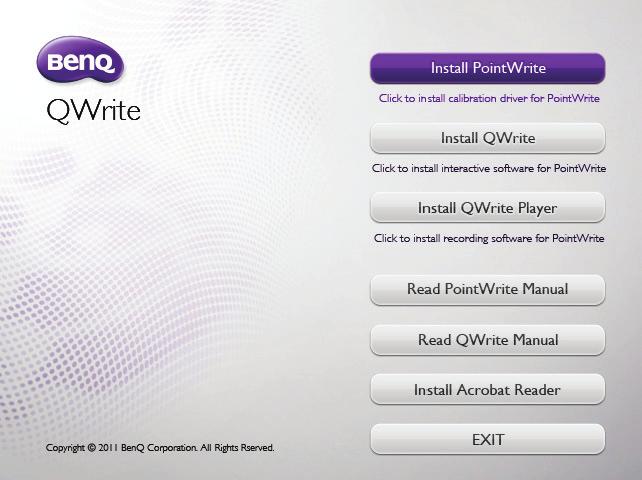

14 Εγκατάσταση προγράμματος οδήγησης Χρησιμοποιήστε το πρόγραμμα οδήγησης PointWrite στο CD του διάταξη αφής για να ενεργοποιήσετε τη λειτουργία αφής. Το CD στο κιτ μαρκαδόρου του PointWrite δεν περιέχει τη λειτουργία αφής. Κιτ μαρκαδόρου PointWrite Κιτ διάταξης αφής Λειτουργία μαρκαδόρου Λειτουργία δακτύλου Λειτουργία μαρκαδόρου Λειτουργία δακτύλου Αποσυνδέστε το καλώδιο USB από την κάμερα PointWrite κατά την εγκατάσταση. 14 Εγκατάσταση προγράμματος οδήγησης

15 Διαμόρφωση ρυθμίσεων Για να χρησιμοποιήσετε το PointWrite, απαιτείται σωστή διαμόρφωση ρυθμίσεων του PointWrite. Το παράθυρο διαμόρφωσης ρυθμίσεων θα σας βοηθήσει να εγκαταστήσετε σωστά το PointWrite. Επιλέξτε τη λειτουργία μαρκαδόρου κατά τη διάρκεια της διαδικασίας ρύθμισης. Διαμόρφωση ρυθμίσεων 15

16 PointWrite Language: Η προεπιλεγμένη γλώσσα είναι η ίδια με αυτή του λειτουργικού συστήματος. Αν θέλετε να αλλάξετε τη γλώσσα, κάντε κλικ στο και θα εμφανιστεί η λίστα με τις γλώσσες. Αφού επιλέξετε τη γλώσσα που προτιμάτε, πραγματοποιήστε έξοδο από το PointWrite και στη συνέχεια εκκινήστε ξανά το PointWrite. 2. PointWrite Option: Start Program Registration: Κάντε κλικ σε αυτό το στοιχείο αν θέλετε το ΡointWrite να εκτελείται αυτόματα κατά την έναρξη των Windows. Ceiling Mount Mode: Κάντε κλικ σε αυτό το στοιχείο αν έχετε τοποθετήσει τον προβολέα στην οροφή. Όταν έχετε τοποθετήσει τον προβολέα στο τραπέζι, μην επιλέξετε αυτό το στοιχείο. Rear Screen Mode: Αν ο προβολέας έχει εγκατασταθεί στο σύστημα οπίσθιας οθόνης, κάντε κλικ σε αυτό το στοιχείο. 3. Information: Εμφάνιση της έκδοσης του προγράμματος οδήγησης και του υλικολογισμικού της κάμερας. 16 Διαμόρφωση ρυθμίσεων

17 Οδηγίες ευθυγράμμισης Προβολή ευθυγράμμισης 1. Στη διαμόρφωση ρυθμίσεων του PointWrite, πατήστε Next. 2. Στην Ευθυγράμμιση PointWrite, πατήστε Alignment View για εισαγωγή στην προβολή κάμερας (ανατρέξτε στη σελίδα 18). 3. Ελέγξτε τη θέση του σχεδίου εικόνας. Προβολέας τύπου UST-Mirrot Προβολέας ST-Short throw (μικρής απόστασης προβολής) 4. Συνδέστε το καλώδιο USB για το διάταξη αφής και ανατρέξτε στο «Χρήση των μασκών ευθυγράμμισης» στη σελίδα 18 για οδηγίες ευθυγράμμισης. Οδηγίες ευθυγράμμισης 17

18 Χρήση των μασκών ευθυγράμμισης Οι μάσκες ευθυγράμμισης σας βοηθούν να βρείτε το βέλτιστο ύψος της κουρτίνας λέιζερ και τη βέλτιστη απόδοση αφής. Σχήμα του σημαδιού ευθυγράμμισης Κάτω ανακλαστήρας Άνω ανακλαστήρας 5 mm 5 mm Θέση τοποθέτησης του σημαδιού ευθυγράμμισης Στην προβολή κάμερας του PointWrite, ο ανακλαστήρας του σημαδιού ευθυγράμμισης εμφανίζεται όπως στην παρακάτω εικόνα. Ανάκλαση Ανάκλαση Μάσκα 2 μάσκας 3 μάσκας 4 Μάσκα 1 Ανάκλαση μάσκας 1 Ανάκλαση μάσκας 2 Μάσκα 4 Μάσκα 3 Μάσκα 1, 2 Μάσκα 3, 4 Προσάρτηση στην οροφή Περιγραφή Άνω πλευρά της οθόνης Κάτω πλευρά της οθόνης Βέλτιστη ανάκλαση σε προβολή ευθυγράμμισης Ανατρέξτε στο «Οδηγίες ευθυγράμμισης» για περισσότερες πληροφορίες. Υψηλό της κουρτίνας λέιζερ 2 σημεία < 5 mm 3 ή 1 σημείο 5-10 mm 18 Οδηγίες ευθυγράμμισης

19 Ρυθμίστε για αντανάκλαση Αριστερή βίδα Δεξιά βίδα Αριστερή βίδα Δεξιά βίδα Άνω βίδα Ρυθμίστε την κουρτίνα λέιζερ αντανάκλασης οριζόντια OK Οδηγίες ευθυγράμμισης 19

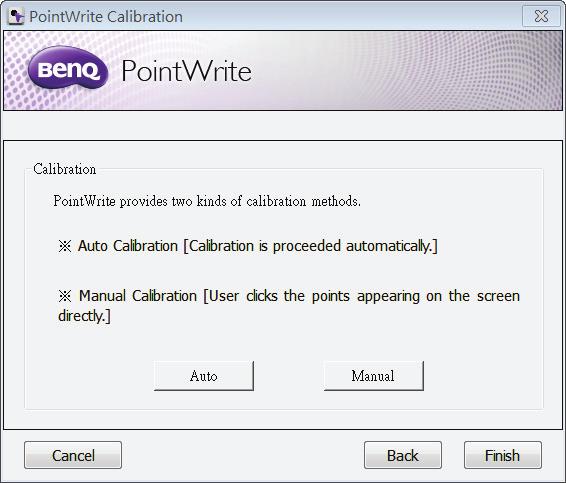

20 Βαθμονόμηση PointWrite Auto calibration 1 : κάντε κλικ στο και η διαδικασία βαθμονόμησης θα εκτελεστεί αυτόματα. Όταν επιλέγετε αυτή μέθοδο, στην οθόνη εμφανίζεται μια λευκή εικόνα και εμφανίζεται το σχέδιο εικόνας. Manual calibration: Κάντε κλικ στο και το παράθυρο βαθμονόμησης θα προβληθεί στην οθόνη. 1. Λόγω υπερβολικού φωτισμού περιβάλλοντος, η αυτόματη βαθμονόμηση ενδέχεται να αποτύχει ή το επίπεδο ακρίβειας μπορεί να μειωθεί. Σε αυτή την περίπτωση, εκτελέστε τη μη αυτόματη βαθμονόμηση. 20 Βαθμονόμηση PointWrite

21 Χρησιμοποιήστε το μαρκαδόρο PointWrite για να κάνετε κλικ στο κέντρο του κέρσορα βαθμονόμησης αμέσως μόλις εμφανίζεται. Στη συνέχεια εμφανίζεται ο επόμενος κέρσορας. Επαναλάβετε αυτή τη διαδικασία μέχρι να εξαφανιστεί ο τελευταίος κέρσορας βαθμονόμησης. Μετά την ολοκλήρωση της βαθμονόμησης, αλλάξτε τη λειτουργία σε λειτουργία αφής δακτύλου. Τώρα μπορείτε να χρησιμοποιήσετε το QWrite. Βαθμονόμηση PointWrite 21

22 Προδιαγραφές ιάταξη αφής Όνομα μοντέλου PT02 Τάση λειτουργίας 4,7~5,2V Κατανάλωση ισχύος Μέγ. 250mA Τύπος USB (Ισχύς) Τύπος Mini USB B Πηγή τροφοδοσίας Τροφοδοσία μέσω USB τύπου A Μήκος κύματος 850nm ± 10nm Γωνία κλίσης Μέγ.: 180 (1 δέσμη λέιζερ) Έλεγχος εύρους κύλισης Μέγ. 4 Έλεγχος εύρους βήματος Μέγ. 3,5 Ασφάλεια Κατηγορία 1 Διαστάσεις 178,85 x 58,09 x 40,10 mm Βάρος 152 γρ. (με κάλυμμα) Γενικές λειτουργίες Τύπος κάμερας Υποστήριξη πολλαπλών μαρκαδόρων Χρόνος απόκρισης Ρυθμός ανανέωσης Βαθμονόμηση Βαθμονόμηση διπλής οθόνης Απόσταση καλωδίου USB Κάμερα της σειράς PointWrite Έως 4 σημεία αφής (Μαρκαδόρος/Δάκτυλο) 0,016 δευτ. 60 καρέ/δευτ. Αυτόματο / Μη αυτόματο 16 σημεία Ναι Μέγ. 15 μέτρα (5 μέτρα καλώδιο USB + επαναλήπτης) 22 Προδιαγραφές
