1 ΕΝΕΡΓΕΙΑΚΑ NEA AHI CARRIER ΑΠΟ ΤΗΝ ΤΕΥΧΟΣ 2ο ΣΕΠΤΕΜΒΡΙΟΣ 2013 Όλα όσα θέλετε να μάθετε για τις ΑΝΤΛΙΕΣ ΘΕΡΜΟΤΗΤΑΣ Θέρμανση: Τελικά, τι μας κοστίζει λιγότερο; Προγράμματα Επιδότησης Ενεργειακή Ανάλυση Συστήματος Θέρμανσης

2 Θέρμανση: Τελικά, τι μας κοστίζει λιγότερο; Μελέτη του Εθνικού Μετσόβιου Πολυτεχνείου Τα τελευταία δύο χρόνια έντονη είναι η συζήτηση στη χώρα μας γύρω από νέα συστήματα παραγωγής θερμότητας που θα μας ζεστάνουν άμεσα και θα έχουν μικρό κόστος λειτουργίας. Το χειμώνα που μας πέρασε είδαμε και ακούσαμε πολλά με όλους τους γνωστούς και φίλους να έχουν γίνει ειδικοί στην εξοικονόμηση ενέργειας. Έτσι λοιπόν, περάσαμε από τους παραδοσιακούς λέβητες πετρελαίου, στους λέβητες βιομάζας όπως είναι οι λέβητες ξύλου και pellet, γνωρίσαμε τα ενεργειακά τζάκια και μάθαμε για τις αντλίες θερμότητας. εικόνα όσον αφορά στην αναζήτηση εναλλακτικής πηγής θέρμανσης με χαμηλότερο κόστος χρήσης από αυτή του πετρελαίου. Η μελέτη ανακοινώθηκε στις 10 Ιανουαρίου 2013 και είναι βασισμένη σε συγκεκριμένες παραδοχές (κόστος ηλεκτρικού ρεύματος, φυσικού αερίου, πετρελαίου κλπ.) και συγκρίνει τις διάφορες τεχνολογίες θέρμανσης, σε κόστος θερμικής ενέργειας και σε βαθμό απόδοσης με αντίστοιχα μεγέθη ενός συνήθους λέβητα πετρελαίου. Ποιες είναι λοιπόν οι φθηνότερες και ποιες οι ακριβότερες πηγές θερμότητας; Στο πρώτο μέρος της μελέτης παρουσιάζεται το κόστος ωφέλιμης θερμικής ενέργειας ανά είδος θερμικής πηγής ( /kwhth). Στη συνέχεια, προστίθεται η φορολόγηση και οι επιπλέον επιβαρύνσεις ανάλογα με το είδος του καυσίμου ή την χρησιμοποιούμενη ηλεκτρική ενέργεια και έτσι προκύπτει η συνολική τιμή κόστους ωφέλιμης θερμικής ενέργειας. Όλα αυτά μας μπέρδεψαν και γι αυτό ήρθε η μελέτη του Εργαστηρίου Ατμοκινητήρων και Λεβήτων του Εθνικού Μετσόβιου Πολυτεχνείου (ΕΜΠ) που πραγματοποιήθηκε σε συνεργασία με το Ινστιτούτο Χημικών Διεργασιών και Ενεργειακών Πόρων να ξεκαθαρίσει την Αντλία Θερμότητας Διαιρούμενου Τύπου Inverter ESTIA, με Inverter Αντλία Νερού Ένα σύστημα που σχεδιάστηκε για να προσφέρει σωστή θερμοκρασία θέρμανσης των χώρων, παραγωγή ζεστού νερού χρήσης και δροσισμό το καλοκαίρι COP: Έως 4,88 (ετήσιο COP >6,10) EER: Έως 4,67 Εύρος λειτουργίας στη θέρμανση: -20 o C έως +25 o C Εύρος λειτουργίας στην ψύξη: +10 o C έως +43 o C Θερμοκρασίες ζεστού νερού: +40 o C έως +75 o C Θερμοκρασία εξόδου νερού: έως +55 o C Χρήση με διάφορους τύπους εσωτερικών μονάδων (θερμαντικά σώματα, fan coils, ενδοδαπέδιο σύστημα) Έλεγχος μέχρι δύο θερμοκρασιακών ζωνών διαφορετικών απαιτήσεων Υποβοήθηση σε ακραίες θερμοκρασίες με προ-εγκατεστημένες ηλεκτρικές αντιστάσεις ή λέβητα άλλου κατασκευαστή Σύνδεση με δοχείο παραγωγής ζεστού νερού χρήσης Συνδυασμός με ηλιακή υποβοήθηση 2

3 κατά 42% χαμηλότερο του πετρελαίου θέρμανσης και αντιστοιχεί σε 0,086 /kwhth. Ακολουθεί το ενεργειακό τζάκι με χαμηλότερο κόστος κατά 30% έναντι του πετρελαίου και κόστος θερμικής ενέργειας στα 0,103 /kwhth έναντι 0,148 /kwhth του πετρελαίου. Οι λέβητες φυσικού αερίου συμπύκνωσης (που αξιοποιούν και τη θερμότητα των καυσίμων) και ο παραδοσιακός λέβητας φυσικού αερίου έχουν κόστος 36,3% και 28,48% αντίστοιχα χαμηλότερο από αυτό του λέβητα πετρελαίου. Στο δεύτερο μέρος συγκρίνεται το συνολικό κόστος της θερμικής ενέργειας των διαφόρων ειδών θερμικού συγκροτήματος μ έναν λέβητα πετρελαίου (τιμή πετρελαίου 1,285 /lt). Από τα στοιχεία προκύπτει ότι την οικονομικότερη θέρμανση προσφέρουν οι αντλίες θερμότητας, κατηγορία στην οποία συμπεριλαμβάνονται και τα κλιματιστικά. Το κόστος θερμικής ενέργειας με χρήση αντλιών θερμότητας είναι έως 60% χαμηλότερο του αντίστοιχου κόστους του λέβητα πετρελαίου. Εδώ θα πρέπει να αναφέρουμε ότι η απόδοση της αντλίας θερμότητας διαφοροποιείται από την εξωτερική θερμοκρασία και γι αυτό το κόστος της θερμικής ενέργειας αλλάζει ανάλογα με τη ζώνη στην οποία κατατάσσεται η περιοχή. Γενικά, όσο πιο ορεινή είναι η περιοχή τόσο η οικονομικότητα περιορίζεται σε σχέση με το λέβητα πετρελαίου. Η ελληνική επικράτεια χωρίζεται σε τέσσερις ζώνες, από την Α που ορίζεται ως θερμότερη έως τη Δ που ορίζεται ως ψυχρότερη. Η αμέσως οικονομικότερη τεχνολογία είναι αυτή του λέβητα βιομάζας (pellet). Το κόστος θερμικής ενέργειας είναι Κλιματική Ζώνη Ζώνη Α Ζώνη Β Ζώνη Γ Ζώνη Δ Νομοί Ηρακλείου, Χανίων, Ρεθύμνου, Κυκλάδων, Δωδεκανήσου, Σάμου, Μεσσηνίας, Λακωνίας, Αργολίδος, Ζακύνθου, Κεφαλληνίας & Ιθάκης, Κύθηρα & νησιά Σαρωνικού (Αττικής), Αρκαδίας (πεδινή) Αττικής (εκτός Κυθήρων & νησιών Σαρωνικού), Κορινθίας, Ηλείας, Αχαΐας, Αιτωλοακαρνανίας, Φθιώτιδας, Φωκίδας, Βοιωτίας, Ευβοίας, Μαγνησίας, Λέσβου, Χίου, Κέρκυρας, Λευκάδας, Θεσπρωτίας, Πρέβεζας, Άρτας Αρκαδίας (ορεινή), Ευρυτανίας, Ιωαννίνων, Λάρισας, Καρδίτσας, Τρικάλων, Πιερίας, Ημαθίας, Πέλλας, Θεσσαλονίκης, Κιλκίς, Χαλκιδικής, Σερρών (εκτός ΒΑ τμήματος), Καβάλας, Ξάνθης, Ροδόπης, Έβρου Γρεβενών, Κοζάνης, Καστοριάς, Φλώρινας, Σερρών (ΒΑ τμήμα), Δράμας Αντίθετα τις πιο ακριβές λύσεις αποτελούν το ανοιχτό τζάκι και ο ηλεκτρικός λέβητας με κόστος 39,12% και 36,29% αντίστοιχα μεγαλύτερο έναντι του λέβητα πετρελαίου. Το πλήρες κείμενο της μελέτης καθώς και τις παραδοχές βάσει των οποίων έγιναν οι υπολογισμοί μπορείτε να τα βρείτε στο Αντλία Θερμότητας Αέρος-Νερού Inverter AQUASNAP PLUS Ένα σύστημα για όλες τις εποχές καθώς μπορεί να προσφέρει θέρμανση, δροσισμό και ζεστό νερό χρήσης σε υφιστάμενες ή νέες κατοικίες COP: Έως 4,3 EER: Έως 4,2 Εύρος λειτουργίας στη θέρμανση: -20 o C έως +30 o C Εύρος λειτουργίας στην ψύξη: 0 o C έως +47 o C Θερμοκρασία εξόδου νερού: έως +60 o C Χρήση με διάφορους τύπους εσωτερικών μονάδων (θερμαντικά σώματα, fan coils, ενδοδαπέδιο σύστημα) Έλεγχος πολλαπλών θερμοκρασιακών ζωνών διαφορετικών απαιτήσεων (με επιπλέον εξοπλισμό) Σύνδεση με άλλη υφιστάμενη πηγή θέρμανσης Σύνδεση με δοχείο παραγωγής ζεστού νερού χρήσης Πολύ χαμηλή στάθμη θορύβου Συνδυασμός με ηλιακή υποβοήθηση 3

4 Επανάληψις, μήτηρ πάσης μαθήσεως Τι είναι η αντλία θερμότητας; Η αντλία θερμότητας δεν αποτελεί μια νέα τεχνολογία. Η αρχή λειτουργία της είναι ίδια με αυτή που εφαρμόζεται στα ψυγεία και τις γνωστές σε όλους μας κλιματιστικές συσκευές. Η φυσική ροή της θερμότητας είναι να μεταφέρεται από συνθήκες υψηλών θερμοκρασιών σε συνθήκες χαμηλών θερμοκρασιών. Η αντλία θερμότητας καταφέρνει να αναστρέψει αυτή τη φυσική ροή. Έτσι στη περίπτωση μιας κατοικίας, η αντλία θερμότητας στη διάρκεια για παράδειγμα του καλοκαιριού αφαιρεί (αντλεί) θερμότητα από το εσωτερικό της κατοικίας και την αποβάλει στο περιβάλλον. Καθώς ο εσωτερικός χώρος χάνει τη θερμότητα του αρχίζει το περιβάλλον να γίνεται πιο ψυχρό. Αντίθετα, το χειμώνα αφαιρεί (αντλεί) θερμότητα από το περιβάλλον και την αποβάλει στο εσωτερικό της κατοικίας προκειμένου να αυξήσει τη θερμότητα του εσωτερικού χώρου. Η αντλία θερμότητας λοιπόν χρησιμοποιεί το περιβάλλον για να θερμάνει ή να ψύξει έναν χώρο. Η χρήση ηλεκτρικής ενέργειας απαιτείται μόνο στο στάδιο της άντλησης θερμότητας και ο χρήστης πληρώνει μόνο το κόστος της ηλεκτρικής ενέργειας που απαιτείται για την άντληση. Το ηλεκτρικό ρεύμα δηλαδή, δεν χρησιμοποιείται ως πηγή για τη δημιουργία θέρμανσης ή ψύξης και γι αυτό η κατανάλωση ηλεκτρικού ρεύματος που απαιτείται για τη λειτουργία της αντλίας θερμότητας είναι πολύ μικρή. Για παράδειγμα, αν αντλήσουμε 3kWh ενέργειας από το περιβάλλον συν 1kWh ηλεκτρικής ενέργειας που θα χρειαστούμε για τη μετατροπή θα έχουμε συνολικά 4kWh ωφέλιμης θερμικής ενέργειας. Οι αντλίες θερμότητας διαχωρίζονται ανάλογα με την πηγή που χρησιμοποιούν για να αντλήσουν ενέργεια και το μέσο που θα χρησιμοποιήσουν για να μεταφέρουν την ψύξη ή τη θέρμανση. Αντλία Θερμότητας Αέρος-Νερού Inverter XP ENERGY Σχεδιάστηκε για να ικανοποιεί πολλαπλές εφαρμογές σε νέες ή ανακαινιζόμενες κατοικίες, που χρειάζονται μία ή περισσότερες ζώνες άνεσης καθώς και ταυτόχρονη παραγωγή ζεστού νερού χρήσης COP: Έως 4,20 EER: Έως 4,05 Εύρος λειτουργίας στη θέρμανση: -20 o C έως +30 o C Εύρος λειτουργίας στην ψύξη: 0 o C έως +46 o C Θερμοκρασία εξόδου νερού: έως +60 o C Βελτιωμένη αξιοπιστία χάρη στους διπλούς περιστροφικούς συμπιεστές τεχνολογίας DC Inverter Ηλεκτρονικός έλεγχος μέσω μικροεπεξεργαστή Ανεμιστήρες μεταβλητής ταχύτητας με καινοτόμο σχήμα πτερυγίων για βελτιωμένη διανομή αέρα και εξαιρετικά χαμηλά επίπεδα θορύβου Δυνατότητα ελέγχου δύο ανεξάρτητων θερμοκρασιακών ζωνών με κιτ δύο ζωνών που προστίθεται στην κύρια μονάδα ελέγχου 4

5 Αντλίες θερμότητας αέρα - αέρα (αερόψυκτες) Ο αέρας αποτελεί την πηγή θερμότητας και χρησιμοποιείται πάλι αέρας για να διοχετευθεί η ψύξη ή η θέρμανση. Με τον τρόπο αυτόν λειτουργούν τα γνωστά σε όλους μας κλιματιστικά τοίχου. Αντλίες θερμότητας αέρα - νερού (αερόψυκτες) Στην περίπτωση αυτή χρησιμοποιείται ο αέρας ως πηγή θερμότητας και το νερό χρησιμοποιείται ως μέσο μεταφοράς. Αντλίες θερμότητας νερού (για γεωεναλλάκτη) - αέρα Η θερμότητα αντλείται από το νερό και ο αέρας αποτελεί το μέσο μεταφοράς. Αντλίες θερμότητας νερού (για γεωεναλλάκτη) - νερού Στην τελευταία κατηγορία η θερμότητα αντλείται από το νερό και το νερό αποτελεί το μέσο μεταφοράς της. Οι περισσότερες αντλίες θερμότητας θεωρούνται ανανεώσιμη πηγή ενέργειας (με βαθμό αποδοτικότητας πάνω από 3,3) καθώς αντλούν τη μεγαλύτερη ποσότητα ενέργειας που απαιτούν από το περιβάλλον. Από την άλλη πλευρά, τα συμβατικά συστήματα θέρμανσης καίνε ορυκτά καύσιμα, όπως πετρέλαιο ή φυσικό αέριο που επιβαρύνουν σημαντικά το περιβάλλον. Οι αντλίες θερμότητας αέρος- νερού και νερού - νερού μπορούν να χρησιμοποιηθούν με διάφορους τύπους εσωτερικών μονάδων όπως θερμαντικά σώματα (panels), ενδοδαπέδιο δίκτυο και τερματικές μονάδες νερού (fan coils) και καλύπτουν τις ανάγκες σε παραγωγή ζεστού νερού χρήσης. Σε υπάρχουσες κατοικίες, που έχουν ήδη εγκατεστημένο λέβητα αερίου ή πετρελαίου, οι αντλίες θερμότητας μπορούν να συνδυαστούν με το υπάρχον σύστημα θέρμανσης και να καλύψουν με τον καλύτερο τρόπο τις ανάγκες θέρμανσης και παραγωγής ζεστού νερού χρήσης καθ όλη τη διάρκεια του χρόνου. Ο λέβητας μπορεί να χρησιμοποιείται ως ενισχυτική πηγή κατά τη διάρκεια ακραίων καιρικών συνθηκών το χειμώνα. Τα κύρια πλεονεκτήματα των αντλιών θερμότητας 1 2 Δεν χρειάζεται να προπληρώνετε για τα έξοδα λειτουργίας και δεν δεσμεύετε χρήματα από τον οικογενειακό προϋπολογισμό. Τα τιμολόγια της ηλεκτρικής ενέργειας δεν υπόκεινται σε έντονες μεταβολές τιμών όπως αυτές των στερεών και υγρών καυσίμων. Έτσι, αποφεύγετε τις δυσάρεστες εκπλήξεις που πιθανόν να σας βγάζουν εκτός προγραμματισμού Η εγκατάσταση των αντλιών θερμότητας γίνεται γρήγορα και εύκολα. Δεν απαιτείται δεξαμενή αποθήκευσης καυσίμου, καπνοδόχος ή εντοιχισμός επιμέρους τμημάτων και αποφεύγετε πρόσθετες εργασίες στο χώρος σας. Επίσης, δεν απαιτείται ειδικός χώρος τοποθέτησης καθώς η εξωτερική μονάδα είναι συμπαγής και μπορεί εύκολα να τοποθετηθεί εξωτερικά ακόμα και στο μπαλκόνι σας. Απαλλαγή από επιπλέον υποχρέωσεις και κόστη, γιατί απλά δεν απαιτούνται σύνθετες και ακριβές διαδικασίες συντήρησης. Τυχόν επιχορηγήσεις ή φορολογικές ελαφρύνσεις υπολογίζονται με βάση τον εποχιακό βαθμό απόδοσης για τη συγκεκριμένη θερμοκρασιακή ζώνη του ακινήτου. Η χρήση της τεχνολογίας μεταβλητών στροφών (Inverter) επιτρέπει την ακόμα μεγαλύτερη εξοικονόμηση ενέργειας καθώς αυξάνει βαθμιαία την ισχύ που απαιτείται για να επιτευχθεί η επιθυμητή θερμοκρασία. Οι αντλίες θερμότητας είναι ειδικά σχεδιασμένες για να ανταποκρίνονται με τον καλύτερο τρόπο στις πολλαπλές ανάγκες της σύγχρονης κατοικίας. Είτε πρόκειται για νέα οικοδομή είτε για σπίτι με εγκατεστημένο σύστημα θέρμανσης, οι αντλίες θερμότητας παρέχουν θέρμανση, ψύξη και παραγωγή ζεστού νερού χρήσης εξασφαλίζοντας μεγάλη εξοικονόμηση ενέργειας. Αντλία Θερμότητας Αέρος-Νερού Σταθερών Στροφών AQUASNAP Heating Σχεδιάστηκε ειδικά για εφαρμογές θέρμανσης σε νέες ή ανακαινιζόμενες κατοικίες COP: Έως 4,32 Εύρος λειτουργίας στη θέρμανση: -20 o C έως +40 o C Θερμοκρασία εξόδου νερού: έως +65 o C Χρήση με διάφορους τύπους εσωτερικών μονάδων (θερμαντικά σώματα, fan coils, ενδοδαπέδιο σύστημα) Έλεγχος πολλαπλών θερμοκρασιακών ζωνών διαφορετικών απαιτήσεων (με επιπλέον εξοπλισμό) Σύνδεση με άλλη υφιστάμενη πηγή θέρμανσης Σύνδεση με δοχείο παραγωγής ζεστού νερού χρήσης 5

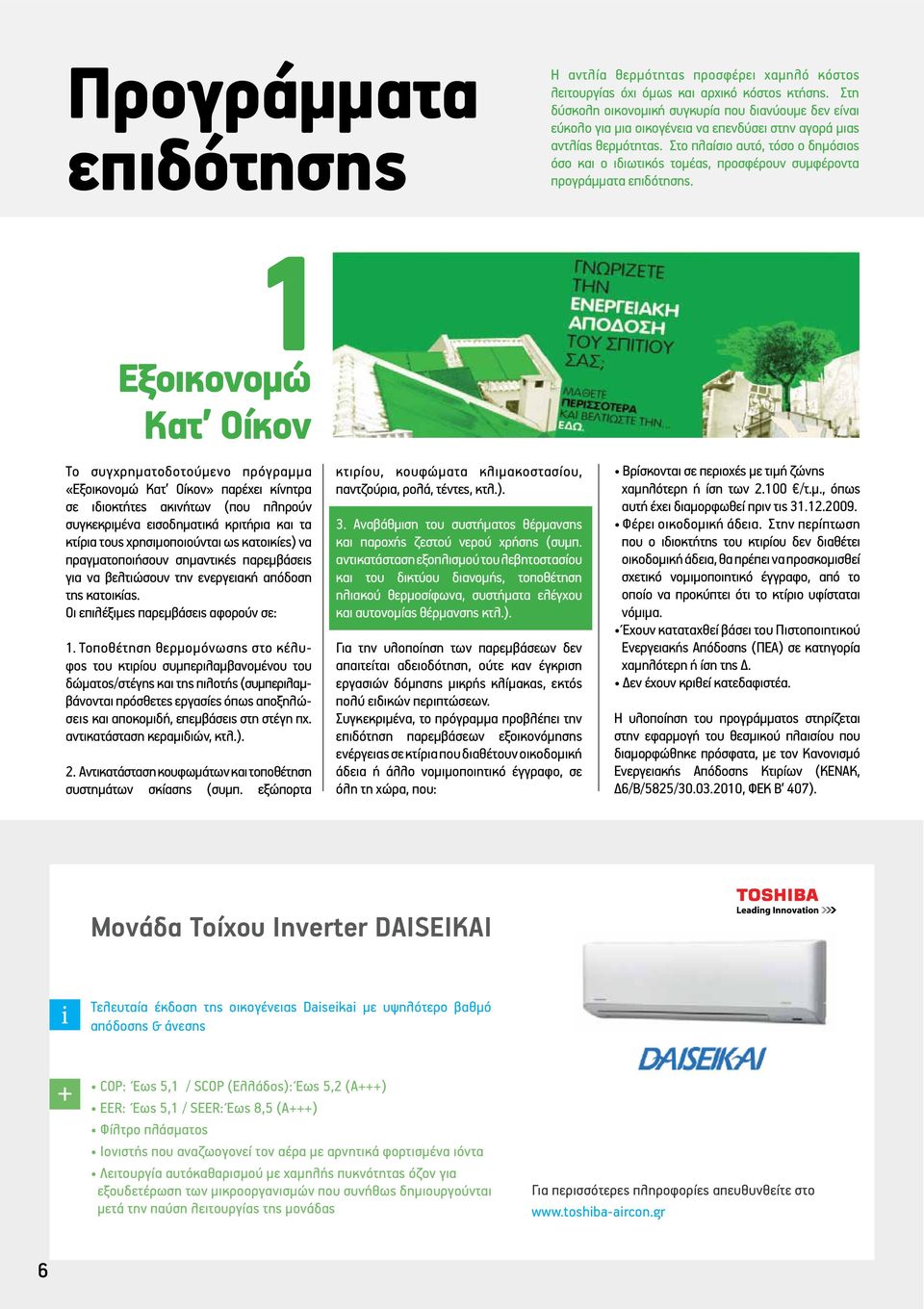

6 Προγράμματα επιδότησης Η αντλία θερμότητας προσφέρει χαμηλό κόστος λειτουργίας όχι όμως και αρχικό κόστος κτήσης. Στη δύσκολη οικονομική συγκυρία που διανύουμε δεν είναι εύκολο για μια οικογένεια να επενδύσει στην αγορά μιας αντλίας θερμότητας. Στο πλαίσιο αυτό, τόσο ο δημόσιος όσο και ο ιδιωτικός τομέας, προσφέρουν συμφέροντα προγράμματα επιδότησης. 1 Εξοικονομώ Κατ Οίκον Το συγχρηματοδοτούμενο πρόγραμμα «Εξοικονομώ Κατ Οίκον» παρέχει κίνητρα σε ιδιοκτήτες ακινήτων (που πληρούν συγκεκριμένα εισοδηματικά κριτήρια και τα κτίρια τους χρησιμοποιούνται ως κατοικίες) να πραγματοποιήσουν σημαντικές παρεμβάσεις για να βελτιώσουν την ενεργειακή απόδοση της κατοικίας. Οι επιλέξιμες παρεμβάσεις αφορούν σε: 1. Τοποθέτηση θερμομόνωσης στο κέλυφος του κτιρίου συμπεριλαμβανομένου του δώματος/στέγης και της πιλοτής (συμπεριλαμβάνονται πρόσθετες εργασίες όπως αποξηλώσεις και αποκομιδή, επεμβάσεις στη στέγη πχ. αντικατάσταση κεραμιδιών, κτλ.). 2. Αντικατάσταση κουφωμάτων και τοποθέτηση συστημάτων σκίασης (συμπ. εξώπορτα κτιρίου, κουφώματα κλιμακοστασίου, παντζούρια, ρολά, τέντες, κτλ.). 3. Αναβάθμιση του συστήματος θέρμανσης και παροχής ζεστού νερού χρήσης (συμπ. αντικατάσταση εξοπλισμού του λεβητοστασίου και του δικτύου διανομής, τοποθέτηση ηλιακού θερμοσίφωνα, συστήματα ελέγχου και αυτονομίας θέρμανσης κτλ.). Για την υλοποίηση των παρεμβάσεων δεν απαιτείται αδειοδότηση, ούτε καν έγκριση εργασιών δόμησης μικρής κλίμακας, εκτός πολύ ειδικών περιπτώσεων. Συγκεκριμένα, το πρόγραμμα προβλέπει την επιδότηση παρεμβάσεων εξοικονόμησης ενέργειας σε κτίρια που διαθέτουν οικοδομική άδεια ή άλλο νομιμοποιητικό έγγραφο, σε όλη τη χώρα, που: Βρίσκονται σε περιοχές με τιμή ζώνης χαμηλότερη ή ίση των /τ.μ., όπως αυτή έχει διαμορφωθεί πριν τις Φέρει οικοδομική άδεια. Στην περίπτωση που ο ιδιοκτήτης του κτιρίου δεν διαθέτει οικοδομική άδεια, θα πρέπει να προσκομισθεί σχετικό νομιμοποιητικό έγγραφο, από το οποίο να προκύπτει ότι το κτίριο υφίσταται νόμιμα. Έχουν καταταχθεί βάσει του Πιστοποιητικού Ενεργειακής Απόδοσης (ΠΕΑ) σε κατηγορία χαμηλότερη ή ίση της Δ. Δεν έχουν κριθεί κατεδαφιστέα. Η υλοποίηση του προγράμματος στηρίζεται στην εφαρμογή του θεσμικού πλαισίου που διαμορφώθηκε πρόσφατα, με τον Κανονισμό Ενεργειακής Απόδοσης Κτιρίων (KENAK, Δ6/Β/5825/ , ΦΕΚ Β 407). Μονάδα Τοίχου Inverter DAISEIKAI Τελευταία έκδοση της οικογένειας Daiseikai με υψηλότερο βαθμό απόδοσης & άνεσης COP: Έως 5,1 / SCOP (Ελλάδος): Έως 5,2 (Α+++) EER: Έως 5,1 / SEER: Έως 8,5 (A+++) Φίλτρο πλάσματος Ιονιστής που αναζωογονεί τον αέρα με αρνητικά φορτισμένα ιόντα Λειτουργία αυτόκαθαρισμού με χαμηλής πυκνότητας όζον για εξουδετέρωση των μικροοργανισμών που συνήθως δημιουργούνται μετά την παύση λειτουργίας της μονάδας 6

7 2Πράσινα Δάνεια Στόχος είναι να προσδιορισθούν οι ενεργειακές ανάγκες των κτιρίων όπως και των αναγκαίων παρεμβάσεων που θα οδηγήσουν στη μεγιστοποίηση της εξοικονομούμενης ενέργειας. Η συνδυασμένη εφαρμογή του προγράμματος και του εν λόγω θεσμικού πλαισίου εξασφαλίζει ένα ολοκληρωμένο πλαίσιο υλοποίησης δράσεων εξοικονόμησης ενέργειας. Δικαίωμα συμμετοχής στο Πρόγραμμα έχουν μόνο φυσικά πρόσωπα που: Έχουν δικαίωμα κυριότητας (πλήρους ή υψηλής) ή επικαρπίας σε επιλέξιμη κατοικία. Πληρούν τα εισοδηματικά κριτήρια των παρακάτω κατηγοριών Α1, A2 ή Β. Κατηγορία Ωφελούμενων A1 A1 B Ατομικό Εισόδημα (ΑΕ) Οικογενειακό Εισόδημα (ΟΕ) Κίνητρο ΑΕ < ΑΕ < ΑΕ ΟΕ < ΟΕ < ΟΕ Άτοκο Δάνειο 70% επιχορήγηση (επιδότηση επιτοκίου 100% έως ) Άτοκο Δάνειο 35% επιχορήγηση (επιδότηση επιτοκίου 100% έως ) Άτοκο Δάνειο 15% επιχορήγηση (επιδότηση επιτοκίου 100% έως ) Για την ένταξη στο πρόγραμμα απαιτείται η διενέργεια ενεργειακών επιθεωρήσεων (πριν και μετά τις παρεμβάσεις), το κόστος των οποίων καλύπτεται κατά 100% από το πρόγραμμα, μετά την επιτυχή υλοποίηση του έργου. Επιπλέον, καλύπτεται δαπάνη για αμοιβή συμβούλου έργου, έως 250 χωρίς Φ.Π.Α. Για όσους δεν πληρούν τις προϋποθέσεις για να ενταχθούν στο πρόγραμμα «Εξοικονομώ Κατ Οίκον» μπορούν να επωφεληθούν από τα «Πράσινα Δάνεια» των τραπεζών που και αυτά έχουν ως στόχο την ενεργειακή βελτίωση των κτιρίων. Σχεδόν όλες οι τράπεζες έχουν να προσφέρουν ένα τέτοιο δάνειο με χαμηλό επιτόκιο και πολλές φορές χρηματοδοτούν και το κόστος του μηχανικού. Τα πράσινα δάνεια καλύπτουν εργασίες που αφορούν το κέλυφος του κτιρίου καθώς και την αντικατάσταση του παλαιού συστήματος λέβητα με νέο υψηλής απόδοσης, την εγκατάσταση συστημάτων θερμοστατικής ρύθμισης, την εγκατάσταση συστήματος γεωθερμικού κλιματισμού για θέρμανση ή ψύξη της κατοικίας, κτλ. Ο επενδυτής θα πρέπει να προσέξει ώστε ο χρόνος αποπληρωμής του δανείου να συμπίπτει με τον χρόνο απόσβεσης του μηχανήματος, έτσι ώστε η πληρωμή του δανείου να γίνεται ουσιαστικά από την εξοικονόμηση χρημάτων που κερδίζει από τη χρήση της νέας μεθόδου θέρμανσης έναντι της παλιάς. Με τους τρόπους αυτούς, τόσο ο δημόσιος όσο και ο ιδιωτικός τομέας, προσπαθούν να συμβάλουν ουσιαστικά στην ποιοτική ενεργειακή αναβάθμιση των κατοικιών. Μονάδα Τοίχου Inverter Suzumi Plus Κομψή μονάδα τοίχου που συνδυάζει βελτιωμένη ενεργειακή αποδοτικότητα με την καλύτερη ποιότητα εσωτερικού αέρα COP: Έως 4,27 / SCOP (Ελλάδος): Έως 4,6 (Α++) EER: Έως 4,18 / SEER: Έως 7 (A++) Σύστημα καθαρισμού του αέρα IAQ Λειτουργία αυτοκαθαρισμού για την αφαίρεση της υγρασίας από τα εσωτερικά μέρη της μονάδας για την αποφυγή δημιουργίας επικίνδυνων μικροοργανισμών Λειτουργία «My Comfort» για απομνημόνευση των επιθυμητών παραμέτρων λειτουργίας 7

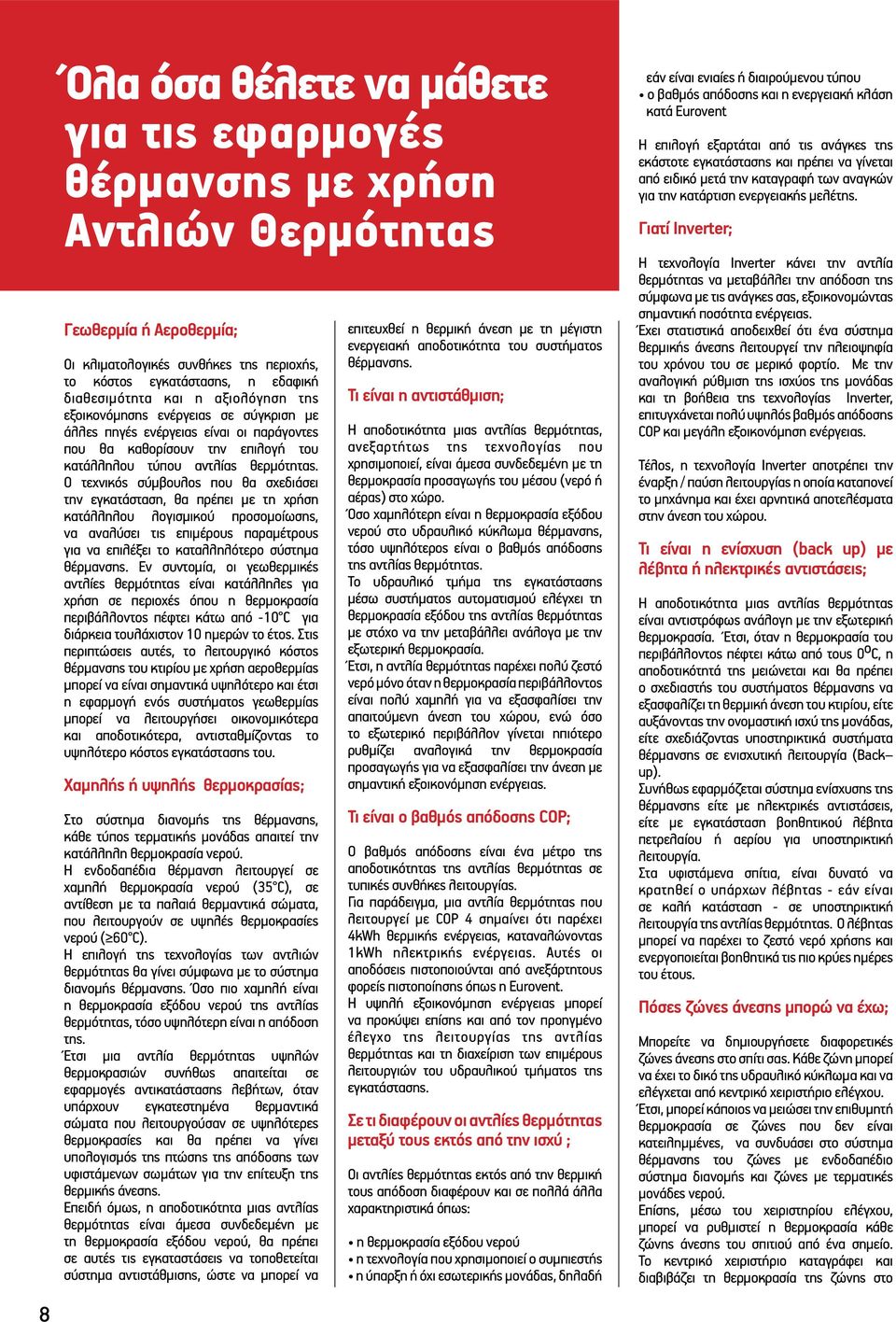

8 8 Όλα όσα θέλετε να μάθετε για τις εφαρμογές θέρμανσης με χρήση Αντλιών Θερμότητας Γεωθερμία ή Αεροθερμία; Οι κλιματολογικές συνθήκες της περιοχής, το κόστος εγκατάστασης, η εδαφική διαθεσιμότητα και η αξιολόγηση της εξοικονόμησης ενέργειας σε σύγκριση με άλλες πηγές ενέργειας είναι οι παράγοντες που θα καθορίσουν την επιλογή του κατάλληλου τύπου αντλίας θερμότητας. Ο τεχνικός σύμβουλος που θα σχεδιάσει την εγκατάσταση, θα πρέπει με τη χρήση κατάλληλου λογισμικού προσομοίωσης, να αναλύσει τις επιμέρους παραμέτρους για να επιλέξει το καταλληλότερο σύστημα θέρμανσης. Εν συντομία, οι γεωθερμικές αντλίες θερμότητας είναι κατάλληλες για χρήση σε περιοχές όπου η θερμοκρασία περιβάλλοντος πέφτει κάτω από -10 C για διάρκεια τουλάχιστον 10 ημερών το έτος. Στις περιπτώσεις αυτές, το λειτουργικό κόστος θέρμανσης του κτιρίου με χρήση αεροθερμίας μπορεί να είναι σημαντικά υψηλότερο και έτσι η εφαρμογή ενός συστήματος γεωθερμίας μπορεί να λειτουργήσει οικονομικότερα και αποδοτικότερα, αντισταθμίζοντας το υψηλότερο κόστος εγκατάστασης του. Χαμηλής ή υψηλής θερμοκρασίας; Στο σύστημα διανομής της θέρμανσης, κάθε τύπος τερματικής μονάδας απαιτεί την κατάλληλη θερμοκρασία νερού. Η ενδοδαπέδια θέρμανση λειτουργεί σε χαμηλή θερμοκρασία νερού (35 C), σε αντίθεση με τα παλαιά θερμαντικά σώματα, που λειτουργούν σε υψηλές θερμοκρασίες νερού ( 60 C). Η επιλογή της τεχνολογίας των αντλιών θερμότητας θα γίνει σύμφωνα με το σύστημα διανομής θέρμανσης. Όσο πιο χαμηλή είναι η θερμοκρασία εξόδου νερού της αντλίας θερμότητας, τόσο υψηλότερη είναι η απόδοση της. Έτσι μια αντλία θερμότητας υψηλών θερμοκρασιών συνήθως απαιτείται σε εφαρμογές αντικατάστασης λεβήτων, όταν υπάρχουν εγκατεστημένα θερμαντικά σώματα που λειτουργούσαν σε υψηλότερες θερμοκρασίες και θα πρέπει να γίνει υπολογισμός της πτώσης της απόδοσης των υφιστάμενων σωμάτων για την επίτευξη της θερμικής άνεσης. Επειδή όμως, η αποδοτικότητα μιας αντλίας θερμότητας είναι άμεσα συνδεδεμένη με τη θερμοκρασία εξόδου νερού, θα πρέπει σε αυτές τις εγκαταστάσεις να τοποθετείται σύστημα αντιστάθμισης, ώστε να μπορεί να επιτευχθεί η θερμική άνεση με τη μέγιστη ενεργειακή αποδοτικότητα του συστήματος θέρμανσης. Τι είναι η αντιστάθμιση; Η αποδοτικότητα μιας αντλίας θερμότητας, ανεξαρτήτως της τεχνολογίας που χρησιμοποιεί, είναι άμεσα συνδεδεμένη με τη θερμοκρασία προσαγωγής του μέσου (νερό ή αέρας) στο χώρο. Όσο χαμηλότερη είναι η θερμοκρασία εξόδου νερού στο υδραυλικό κύκλωμα θέρμανσης, τόσο υψηλότερος είναι ο βαθμός απόδοσης της αντλίας θερμότητας. Το υδραυλικό τμήμα της εγκατάστασης μέσω συστήματος αυτοματισμού ελέγχει τη θερμοκρασία εξόδου της αντλίας θερμότητας με στόχο να την μεταβάλλει ανάλογα με την εξωτερική θερμοκρασία. Έτσι, η αντλία θερμότητας παρέχει πολύ ζεστό νερό μόνο όταν η θερμοκρασία περιβάλλοντος είναι πολύ χαμηλή για να εξασφαλίσει την απαιτούμενη άνεση του χώρου, ενώ όσο το εξωτερικό περιβάλλον γίνεται ηπιότερο ρυθμίζει αναλογικά την θερμοκρασία προσαγωγής για να εξασφαλίσει την άνεση με σημαντική εξοικονόμηση ενέργειας. Τι είναι ο βαθμός απόδοσης COP; Ο βαθμός απόδοσης είναι ένα μέτρο της αποδοτικότητας της αντλίας θερμότητας σε τυπικές συνθήκες λειτουργίας. Για παράδειγμα, μια αντλία θερμότητας που λειτουργεί με COP 4 σημαίνει ότι παρέχει 4kWh θερμικής ενέργειας, καταναλώνοντας 1kWh ηλεκτρικής ενέργειας. Αυτές οι αποδόσεις πιστοποιούνται από ανεξάρτητους φορείς πιστοποίησης όπως η Eurovent. Η υψηλή εξοικονόμηση ενέργειας μπορεί να προκύψει επίσης και από τον προηγμένο έλεγχο της λειτουργίας της αντλίας θερμότητας και τη διαχείριση των επιμέρους λειτουργιών του υδραυλικού τμήματος της εγκατάστασης. Σε τι διαφέρουν οι αντλίες θερμότητας μεταξύ τους εκτός από την ισχύ ; Οι αντλίες θερμότητας εκτός από την θερμική τους απόδοση διαφέρουν και σε πολλά άλλα χαρακτηριστικά όπως: η θερμοκρασία εξόδου νερού η τεχνολογία που χρησιμοποιεί ο συμπιεστής η ύπαρξη ή όχι εσωτερικής μονάδας, δηλαδή εάν είναι ενιαίες ή διαιρούμενου τύπου ο βαθμός απόδοσης και η ενεργειακή κλάση κατά Eurovent Η επιλογή εξαρτάται από τις ανάγκες της εκάστοτε εγκατάστασης και πρέπει να γίνεται από ειδικό μετά την καταγραφή των αναγκών για την κατάρτιση ενεργειακής μελέτης. Γιατί Inverter; Η τεχνολογία Inverter κάνει την αντλία θερμότητας να μεταβάλλει την απόδοση της σύμφωνα με τις ανάγκες σας, εξοικονομώντας σημαντική ποσότητα ενέργειας. Έχει στατιστικά αποδειχθεί ότι ένα σύστημα θερμικής άνεσης λειτουργεί την πλειοψηφία του χρόνου του σε μερικό φορτίο. Με την αναλογική ρύθμιση της ισχύος της μονάδας και τη βοήθεια της τεχνολογίας Inverter, επιτυγχάνεται πολύ υψηλός βαθμός απόδοσης COP και μεγάλη εξοικονόμηση ενέργειας. Τέλος, η τεχνολογία Inverter αποτρέπει την έναρξη / παύση λειτουργίας η οποία καταπονεί το μηχάνημα και έχει αρνητικά αποτελέσματα στην άνεση του χώρου. Τι είναι η ενίσχυση (back up) με λέβητα ή ηλεκτρικές αντιστάσεις; Η αποδοτικότητα μιας αντλίας θερμότητας είναι αντιστρόφως ανάλογη με την εξωτερική θερμοκρασία. Έτσι, όταν η θερμοκρασία του περιβάλλοντος πέφτει κάτω από τους 0 ο C, η αποδοτικότητά της μειώνεται και θα πρέπει ο σχεδιαστής του συστήματος θέρμανσης να εξασφαλίζει τη θερμική άνεση του κτιρίου, είτε αυξάνοντας την ονομαστική ισχύ της μονάδας, είτε σχεδιάζοντας υποστηρικτικά συστήματα θέρμανσης σε ενισχυτική λειτουργία (Βack up). Συνήθως εφαρμόζεται σύστημα ενίσχυσης της θέρμανσης είτε με ηλεκτρικές αντιστάσεις, είτε με εγκατάσταση βοηθητικού λέβητα πετρελαίου ή αερίου για υποστηρικτική λειτουργία. Στα υφιστάμενα σπίτια, είναι δυνατό να κρατηθεί ο υπάρχων λέβητας - εάν είναι σε καλή κατάσταση - σε υποστηρικτική λειτουργία της αντλίας θερμότητας. Ο λέβητας μπορεί να παρέχει το ζεστό νερό χρήσης και ενεργοποιείται βοηθητικά τις πιο κρύες ημέρες του έτους. Πόσες ζώνες άνεσης μπορώ να έχω; Μπορείτε να δημιουργήσετε διαφορετικές ζώνες άνεσης στο σπίτι σας. Κάθε ζώνη μπορεί να έχει το δικό της υδραυλικό κύκλωμα και να ελέγχεται από κεντρικό χειριστήριο ελέγχου. Έτσι, μπορεί κάποιος να μειώσει την επιθυμητή θερμοκρασία σε ζώνες που δεν είναι κατειλημμένες, να συνδυάσει στο σύστημα θέρμανσης του ζώνες με ενδοδαπέδιο σύστημα διανομής και ζώνες με τερματικές μονάδες νερού. Επίσης, μέσω του χειριστηρίου ελέγχου, μπορεί να ρυθμιστεί η θερμοκρασία κάθε ζώνης άνεσης του σπιτιού από ένα σημείο. Το κεντρικό χειριστήριο καταγράφει και διαβιβάζει τη θερμοκρασία της ζώνης στο

9 υδραυλικό τμήμα της εγκατάστασης για να βελτιστοποιήσει τη λειτουργία του συστήματος θέρμανσης. Ο λέβητας πετρελαίου μου είναι ρυθμισμένος στους 75 C, θα πρέπει και η αντλία θερμότητας να παράγει την αντίστοιχη θερμοκρασία ώστε να ζεστάνει τον χώρο μου; Στις περισσότερες περιπτώσεις δεν είναι απαραίτητο κάτι τέτοιο. Η υψηλή θερμοκρασία νερού εξυπηρετεί την άμεση θέρμανση του χώρου όταν η λειτουργία είναι διακοπτόμενη ή όταν η επιλογή των θερμαντικών σωμάτων δεν έχει γίνει βάση μελέτης αλλά με εμπειρικό τρόπο, όπως δηλαδή συμβαίνει σε πολλές περιπτώσεις με τα συστήματα θέρμανσης υγρών, αέριων και στερεών καυσίμων. Επειδή οι αντλίες είναι σχεδιασμένες για συνεχή χρήση δεν έχουν ανάγκη υψηλών θερμοκρασιών, αλλά έχουν ανάγκη προσεκτικής μελέτης, και αυτό μάλιστα αποτελεί έναν από τους πολλούς παράγοντες εξοικονόμησης. Είναι αλήθεια ότι οι αντλίες θερμότητας μπορούν να συνδυαστούν μόνο με ενδοδαπέδια θέρμανση; Όχι, σε καμία περίπτωση δεν ισχύει κάτι τέτοιο. Οι αντλίες θερμότητας μπορούν να συνδεθούν σε όλα τα συστήματα θέρμανσης με κύκλωμα νερού, απλά η ενδοδαπέδια θέρμανση αποτελεί ιδανικό σύστημα για να συνδυαστεί η αντλία. Μπορεί μια αντλία θερμότητας να συνδυαστεί με όλων των ειδών τα σώματα; Ναι, με την κατάλληλη επιλογή αντλίας και τη μελέτη και ρύθμιση των παραμέτρων της εκάστοτε εγκατάστασης, μπορούν να συνδεθούν και να λειτουργήσουν με σχεδόν όλους τους τύπους σωμάτων με το ίδιο ή και καλύτερο αποτέλεσμα από τους λέβητες πετρελαίου. Μπορεί να τοποθετηθεί αντλία θερμότητας και σε πολυκατοικίες; Ναι, μπορεί να τοποθετηθεί ως κεντρική μονάδα που τροφοδοτεί και καλύπτει όλα τα διαμερίσματα σε αντικατάσταση του λέβητα αρκεί να πληρούνται κάποιες προϋποθέσεις. Σε διαφορετική περίπτωση μπορεί να χρησιμοποιηθεί μεμονωμένα σε ένα διαμέρισμα παρέχοντας του αυτονομία και κάλυψη των δικών του αναγκών θέρμανσης. Ποιος είναι ο σωστός σχεδιασμός μιας εγκατάστασης θέρμανσης; Ο σωστός σχεδιασμός και λειτουργία των σύγχρονων συστημάτων θέρμανσης βασίζονται στα παρακάτω: Λειτουργία σε όσο το δυνατό χαμηλή θερμοκρασία νερού σε αντίθεση με τις θερμοκρασίες των C που λειτουργούσαν τα παλαιότερα συστήματα. Συνεχόμενη και όχι διακοπτόμενη λειτουργία του συστήματος, με στόχο να διατηρείται η θερμοκρασία του κτιρίου σε συγκεκριμένα θερμοκρασιακά επίπεδα. Δεν συνίσταται η υπερδιαστασιολόγηση των μονάδων με μεγαλύτερα συστήματα από τις απώλειες του κτιρίου. Εγκατάσταση με ηλεκτρονικούς θερμοστάτες για μεγαλύτερη ακρίβεια μέτρησης, με χρήση χρονοπρογραμμάτων για τη διευκόλυνση του χρήστη. Επιλογή αντλίας θερμότητας όσο το δυνατόν υψηλότερης απόδοσης για τη θέρμανση χώρων και την παραγωγή ζεστών νερών χρήσης. Πώς μπορώ να υπολογίσω τι αντλία θα χρειαστώ; Για να υπολογιστεί η ισχύς και ο τύπος της αντλίας που θα χρειαστείτε θα πρέπει να ληφθεί υπόψη η μέθοδος θέρμανσης. Αν για παράδειγμα, η θέρμανση στους χώρους γίνεται με τη χρήση θερμαντικών σωμάτων τότε θα πρέπει να ληφθούν υπόψη οι απώλειες του χώρου, ο αριθμός και το μέγεθος των θερμαντικών σωμάτων, ο τρόπος σύνδεσής τους στο δίκτυο και το προφίλ των εξωτερικών θερμοκρασιών που επικρατούν στην περιοχή. Οι πιστοποιημένες εταιρίες που προωθούν τις αντλίες θερμότητας διαθέτουν λογισμικά και εργαλεία υπολογισμού για τη μελέτη της εγκατάστασης, ώστε να προκύψει η καταλληλότερη αντλία, το κόστος εγκατάστασης καθώς και η εξοικονόμηση ενέργειας που θα προκύψει. Το υφιστάμενο σύστημα θέρμανσης μου καλύπτει και τις ανάγκες σε ζεστό νερό χρήσης, θα μπορεί να κάνει το ίδιο και η αντλία θερμότητας; Και αν ναι, με το boiler που ήδη έχω; Ναι, οι περισσότερες αντλίες θερμότητας παράγουν ζεστό νερό χρήσης με τον ίδιο τρόπο που το κάνει ένας λέβητας πετρελαίου. Το boiler θα χρειαστεί αντικατάσταση σε λίγες περιπτώσεις όπου το υφιστάμενο δεν είναι κατάλληλων προδιαγραφών ώστε να λειτουργεί με αντλία θερμότητας. Ποια είναι η διάρκεια ζωής των αντλιών θερμότητας; Μια ποιοτική και επώνυμη αντλία θερμότητας εφόσον επιλεχθεί και εγκατασταθεί σωστά και κατά τη διάρκεια ζωής της τηρούνται οι οδηγίες τακτικής συντήρησης της, μπορεί να έχει διάρκεια ζωής πάνω από τα 20 έτη σε άριστη λειτουργία. 9

10 Ενεργειακή Ανάλυση Συστήματος Θέρμανσης Με τη χρήση του λογισμικού Estia της Toshiba θα μελετηθεί η περίπτωση μονοκατοικίας 150 τ.μ., στην περιοχή της Αθήνας Η κατοικία που εξετάζουμε διαθέτει τυπικές μονώσεις τοιχοποιΐας και στέγης και ανοίγματα αλουμινίου με διπλούς υαλοπίνακες. Για την κάλυψη των φορτίων θέρμανσης και δροσισμού έχει επιλεγεί σύστημα ενδοδαπέδιας θέρμανσης. Το θερμοκρασιακό προφίλ της περιοχής που βρίσκεται η κατοικία απεικονίζεται στο σχήμα 1, το οποίο περιγράφει την συχνότητα εμφάνισης των διαφόρων τιμών εξωτερικής θερμοκρασίας σε όλη τη διάρκεια του έτους για τη συγκεκριμένη περιοχή. Βάση της μελέτης θερμικών απωλειών, το μέγιστο θερμικό φορτίο της κατοικίας υπολογίστηκε σε 10,8kW για εξωτερική θερμοκρασία περιβάλλοντος 2 o C. Για την κάλυψη του θερμικού φορτίου και την τροφοδοσία του ενδοδαπεδίου συστήματος, έχει επιλεγεί αντλία θερμότητας ESTIA της TOSHIBA ονομαστικής θερμικής ισχύος 11,2kW για εξωτερική θερμοκρασία 7 o C και θερμοκρασία παραγωγής ζεστού νερού 35 o C. Η αντλία θερμότητας διαθέτει ενσωματωμένη ηλεκτρική αντίσταση, ισχύος 3kW, ως ενίσχυση της θερμικής ισχύος όταν απαιτηθεί (back up) και η οποία ενεργοποιείται αυτόματα εφόσον απαιτείται. Σχήμα 1: Θερμοκρασιακό προφίλ περιοχής Μονάδα Τοίχου Inverter Avant Δημιουργία ιδανικών συνθηκών άνεσης καθ όλη τη διάρκεια του έτους με υψηλή εξοικονόμηση ενέργειας COP: Έως 3,81 / SCOP (Ελλάδος): Έως 4,4 (Α+) EER: Έως 3,25 / SEER: Έως 5,9 (A+) Σύστημα φιλτραρίσματος 3 σε 1 για καλύτερη ποιότητα εσωτερικού χώρου Σύστημα αυτοκαθαρισμού για την αποφυγή δημιουργίας μικροοργανισμών από την υγρασία στο εσωτερικό της μονάδας 10

11 Στο σχήμα 2 περιγράφεται η διαθέσιμη ισχύς της αντλίας θερμότητας σε σχέση με το απαιτούμενο θερμικό φορτίο, για διάφορες θερμοκρασίες περιβάλλοντος που επικρατούν στην περιοχή κατά την περίοδο θέρμανσης. Στο σχήμα 3 απεικονίζεται το διάγραμμα εγκατάστασης του συστήματος, για την τροφοδοσία του ενδοδαπεδίου συστήματος αλλά και του θερμοδοχείου ΖΝΧ. Σχήμα 2: Θερμική ισχύς αντλίας θερμότητας συγκρινόμενη με το απαιτούμενο θερμικό φορτίο Για την ενεργειακή ανάλυση λαμβάνεται υπόψη το προφίλ χρήσης του κτιρίου, που ορίζει ο χρήστης. Στο παράδειγμα μας, ως περίοδος θέρμανσης έχει οριστεί το διάστημα 1 Οκτώβρη - 30 Απριλίου και ως περίοδος δροσισμού το διάστημα 15 Μαΐου - 15 Σεπτεμβρίου. Κατά τα διαστήματα αυτά, η θέρμανση ενεργοποιείται όταν η θερμοκρασία περιβάλλοντος είναι κάτω από 18 o C, ενώ αντίστοιχα ο δροσισμός για θερμοκρασίες περιβάλλοντος άνω των 23 o C. (συνέχεια στην επόμενη σελίδα) Σχήμα 3: Σχηματικό διάγραμμα εγκατάστασης με δύο ζώνες θέρμανσης και ζεστού νερού χρήσης Μονάδα Τοίχου Inverter XPower Gold Η ιδανική λύση για οικιακές εφαρμογές COP: Έως 3,83 / SCOP (Μέσο): Έως 3,9 EER: Έως 3,31 / SEER: Έως 6,8 Εξοικονόμηση ενέργειας που οφείλεται στον ακριβή ψηφιακό έλεγχο ισχύος και στον αποδοτικό συμπιεστή Αθόρυβη λειτουργία και υψηλή αξιοπιστία χάρη στον προηγμένης τεχνολογίας συμπιεστή DC Inverter Προηγμένο ηλεκτρονικό σύστημα διαχείρισης που μειώνει την κατανάλωση ενέργειας έως και 50% σε σύγκριση με τα παραδοσιακά συστήματα Λειτουργία αυτόδιάγνωσης που υποδεικνύει οποιοδήποτε πρόβλημα προκύψει, εξασφαλίζοντας γρήγορη και αποτελεσματική αποκατάστασή του Ισχυρό σύστημα φιλτραρίσματος 11

12 Στο σχήμα 4 φαίνεται το προφίλ χρήσης της κατοικίας, ενώ στο σχήμα 5, οι περίοδοι που απαιτείται θέρμανση ή δροσισμός. Βάσει των ανωτέρω, υπολογίζεται ότι σε ετήσια βάση η εγκατάσταση λειτουργεί 204 μέρες σε θέρμανση και 122 σε ψύξη. Με τη βοήθεια του λογισμικού, υπολογίζεται το ετήσιο λειτουργικό κόστος της εγκατάστασης και συγκρίνεται με συμβατικά συστήματα θέρμανσης. Για τον υπολογισμό του ετήσιου λειτουργικού κόστους και τη σύγκριση των επιμέρους συστημάτων, λαμβάνονται υπόψη οι κάτωθι παραδοχές: Κόστος ηλεκτρικής ενέργειας Ημερήσια χρέωση: 0,210 /KWh Νυχτερινή χρέωση: 0,099 /KWh Χρέωση Φυσικού Αερίου: 0,078 /KWh - Βαθμός Απόδοσης λέβητα αερίου 95% Χρέωση Πετρελαίου θέρμανσης: 1,25 /λίτρο - Βαθμός Απόδοσης λέβητα πετρελαίου 85% Χρέωση pellets: 0,32 /Kg - Βαθμός Απόδοσης λέβητα pellets 80% Χρέωση ξυλείας: 0,20 /Kg - Βαθμός Απόδοσης τζάκι ξύλου 50% Σχήμα 4: Προφίλ χρήσης κτηρίου Στο σχήμα 6 απεικονίζεται το ετήσιο λειτουργικό κόστος της αντλίας θερμότητας ανά μήνα για την κάλυψη του φορτίου θέρμανσης και δροσισμού. Σχήμα 5: Περίοδοι θέρμανσης / δροσισμού Μονάδα Τοίχου Inverter Stellar Συνδυασμός αισθητικής και εξοικονόμησης ενέργειας SCOP (Ελλάδας): Έως 4,7 (Α++) SEER: Έως 6,1 (A++) Ηλεκτροστατικό φίλτρο και φίλτρο ενεργού άνθρακα Αθόρυβη λειτουργία Λειτουργία Ύπνου που επιτρέπει την αυτόματη ρύθμιση της θερμοκρασίας στη διάρκεια της νύχτας για πλήρη άνεση 12

13 Στο σχήμα 7 απεικονίζεται το ετήσιο λειτουργικό κόστος της αντλίας θερμότητας, συγκρινόμενο με τα συμβατικά συστήματα θέρμανσης για την κάλυψη του φορτίου θέρμανσης της κατοικίας. Βάσει των ανωτέρω φαίνεται ότι η εξοικονόμηση ενέργειας και λειτουργικού κόστους που επιτυγχάνεται με τη χρήση της αντλίας θερμότητας είναι πολύ σημαντική και πλεονεκτεί έναντι όλων των άλλων πηγών θέρμανσης. Ειδικότερα, το σύστημα θέρμανσης με τη χρήση της αντλίας θερμότητας ESTIA είναι: Σχήμα 6: Ετήσιο λειτουργικό κόστος ανά μήνα 81% οικονομικότερο σε σχέση με λέβητα πετρελαίου 78% οικονομικότερο σε σχέση με τζάκι ξύλου (ανοιχτού τύπου) 70% οικονομικότερο σε σχέση με λέβητα pellet 65% οικονομικότερο σε σχέση με λέβητα αερίου Επιπρόσθετα, με τη βοήθεια του λογισμικού, βάσει του λειτουργικού κόστους των συστημάτων, αλλά και του κόστους κατασκευής αυτών (τιμές που καταχωρούνται από τον χρήστη), είναι δυνατός ο υπολογισμός της περιόδου αποπληρωμής της εγκατάστασης αντλίας θερμότητας συγκρινόμενη με τα υπόλοιπα συστήματα. Στο σχήμα 8 φαίνεται η περίοδος απόσβεσης της εγκατάστασης αντλίας θερμότητας στο συγκεκριμένο παράδειγμα, καθώς και το οικονομικό όφελος με το πέρας της αποπληρωμής για περίοδο 15ετίας. Σχήμα 7: Ετήσιο λειτουργικό κόστος κατοικίας σε σύγκριση με συμβατικά συστήματα Επομένως παρά τη σημαντική αύξηση της ηλεκτρικής ενέργειας τον τελευταίο χρόνο, η εφαρμογή της αντλίας θερμότητας εξακολουθεί να αποτελεί την οικονομικότερη λύση. Είναι ευρέως αποδεκτό πλέον, ότι η μεγάλη αυτή διαφορά της αντλίας θερμότητας, δεν οφείλεται στο κόστος της ηλεκτρικής ενέργειας, αλλά στον εξαιρετικό βαθμό απόδοσης που παρουσιάζει. Για τη συγκεκριμένη εφαρμογή, ο μέσος εποχιακός συντελεστής απόδοσης της αντλίας θερμότητας (SCOP) κατά την περίοδο της θέρμανσης είναι μεγαλύτερος του 6,0 ενώ για όλα τα άλλα συστήματα είναι από 0,5-0,95. Αυτό σημαίνει ότι για να πάψει να είναι οικονομικά συμφέρουσα η αντλία θερμότητας και το λειτουργικό της κόστος να εξισωθεί με τα υπόλοιπα συστήματα, θα πρέπει η τιμή της ηλεκτρικής ενέργειας να τετραπλασιαστεί, κάτι εξαιρετικά δύσκολο. Σχήμα 8: Περίοδος αποπληρωμής και οικονομικό όφελος 15ετίας 13

14 Θέρμανση και Ποιότητα Ατμόσφαιρας Έρευνα για τη ρύπανση από τα τζάκια Μεγάλη ήταν φέτος το χειμώνα η επιβάρυνση της ατμόσφαιρας στην Αττική και σε άλλες περιοχές της χώρας από την καύση ξυλείας σε ανοιχτά τζάκια, σύμφωνα με έρευνα Ελλήνων επιστημόνων. Σύμφωνα με τη μελέτη, το Δεκέμβριο του 2012 οι συγκεντρώσεις της αιθαλομίχλης είχαν διπλάσια τιμή από τον αντίστοιχο μήνα του Επίσης, οι συγκεντρώσεις των ρύπων δεκαπλασιάζονται κατά τις βραδινές ώρες που γίνεται η μεγαλύτερη χρήση της οικιακής θέρμανσης από ανοιχτές εστίες και τζάκια. Υψηλές συγκεντρώσεις μικροσωματιδίων καταγράφηκαν και στην Πάτρα αλλά και σε απομακρυσμένες περιοχές της Αττικής όπως για παράδειγμα στην Πεντέλη και στις παρυφές του Υμηττού. Όπως επισημαίνεται στην έρευνα η καύση ξυλείας μπορεί να ρυπάνει σε ετήσια βάση την ατμόσφαιρα έως και 3 φορές περισσότερο από τα αυτοκίνητα. ΚΕΕΛΠΝΟ ΙΣΑ προειδοποιούν για τις επιπτώσεις της ατμοσφαιρικής ρύπανσης Για τις επιπτώσεις της ατμοσφαιρικής ρύπανσης στην υγεία προειδοποιεί το ΚΕΕΛΠΝΟ, επισημαίνοντας ότι ένα παραδοσιακό τζάκι εκλύει στην ατμόσφαιρα 30 φορές περισσότερα αιωρούμενα σωματίδια από ότι ένας καλά συντηρημένος καυστήρας πολυκατοικίας με 25 διαμερίσματα. Σύμφωνα με το ΚΕΕΛΠΝΟ, προηγούμενες μετρήσεις στο λεκανοπέδιο της Αττικής και κυρίως στην Κηφισιά, στην Εκάλη, στο Μαρούσι και στο Κορωπί αλλά και σε συνοικίες της Ανατολικής Θεσσαλονίκης έδειξαν μεγάλη αύξηση των αιωρούμενων σωματιδίων PΜ- 10 (σωματίδια με διάμετρο <10 μικρών) τη χειμερινή περίοδο σε συνδυασμό με συνθήκες άπνοιας και υγρασίας. Στην ανακοίνωσή του επισημαίνει παράλληλα, ότι η ατμοσφαιρική ρύπανση μπορεί να οδηγήσει σε αναπνευστικά προβλήματα, να επιδεινώσει αλλεργίες και να προκαλέσει νευρολογικά, αναπαραγωγικά, και αναπτυξιακά προβλήματα. Αυτό ισχύει ιδιαίτερα για τον ευάλωτο πληθυσμό, όπως τα παιδιά, τους ηλικιωμένους, τις έγκυες γυναίκες, καθώς και για αυτούς που πάσχουν από αναπνευστικά / καρδιαγγειακά προβλήματα. Ο Ιατρικός Σύλλογος Αθηνών υπογραμμίζει ότι «υπάρχουν στοιχεία που δείχνουν ότι τα αιωρούμενα μικροσωματίδια με διάμετρο μικρότερη του 0.1 μm μπορεί να περάσουν μέσα από τις κυτταρικές μεμβράνες και να διαπεράσουν τον αιματοεγκεφαλικό φραγμό του εγκεφάλου και να προκαλέσουν σοβαρή εγκεφαλική βλάβη. Σε ανακοίνωσή του το Υπουργείο Περιβάλλοντος καλεί τους πολίτες να επιδείξουν την απαιτούμενη προσοχή στη χρήση και καύση ακατάλληλων υλικών και επισημαίνει ότι, η ενδεχόμενη καύση συνθετικών προϊόντων ξυλείας (όπως μελαμίνες, νοβοπάν, κόντρα πλακέ), ξύλων βαμμένων ή εμποτισμένων με χημικές ουσίες, καθώς και πλαστικών ή ελαστικών υλικών, επιβαρύνει τόσο την υγεία του χρήστη των εστιών καύσης από ρύπανση του εσωτερικού περιβάλλοντος όσο και το εξωτερικό περιβάλλον. Πολυδιαιρούμενα Συστήματα Inverter Tα υψηλής ποιότητας πολυδιαιρούμενα συστήματα της Toshiba διαθέτουν υψηλή ενεργειακή απόδοση μειώνοντας έτσι δραστικά τα λειτουργικά έξοδα μιας κατοικίας Κάθε εξωτερική μονάδα μπορεί να συνδεθεί με 2, 3, 4 ή 5 εσωτερικές μονάδες τύπου ψευδοροφής, κασέτας, τοίχου, δαπέδου μοντέρνου σχεδιασμού και υψηλής τεχνολογίας με πολλαπλά φίλτρα ελέγχου της ποιότητας αέρα Οι εξωτερικές μονάδες είναι συμπαγείς, εύκολες στη μεταφορά και με δυνατότητα σύνδεσης με εκτεταμένο ψυκτικό δίκτυο που φτάνει τα 80 μέτρα (για το πολυδιαιρούμενο σύστημα 5:1), ώστε να μπορούν να τοποθετηθούν οπουδήποτε στο κτίριο 14

15 ΔΩΡΟ από την CARRIER ΕΝΕΡΓΕΙΑΚΟΣ ΜΕΤΡΗΤΗΣ Δείτε γρήγορα και εύκολα την ηλεκτρική ενέργεια που καταναλώνετε Η AHI Carrier, προκειμένου να σας βοηθήσει να κατανοήσετε πόση ενέργεια δαπανάτε από τη χρήση αντλιών θερμότητας που χρησιμοποιείτε, σας κάνει δώρο μέχρι τις 31/12/2013: Με κάθε αγορά αντλίας θερμότητας αέρος - νερού Carrier ή Toshiba έναν ασύρματο μετρητή ενέργειας ELITE 2 Η AHI-Carrier διαθέτει, μέσω του καταστήματος TOTALINE, μετρητές ενέργειας της Εfergy, για να μπορείτε άμεσα να παρακολουθείτε την κατανάλωση της συσκευής σας σε kwh, ενώ παράλληλα να ενημερώνεστε για το κόστος χρήσης της σε ευρώ. Με κάθε αγορά διαιρούμενου κλιματιστικού Daiseikai 6,5, έναν ενσύρματο μετρητή ενέργειας EMC Είναι γεγονός ότι στην αγορά πολλοί υπόσχονται περισσότερα από όσα μπορούν να προσφέρουν. Έτσι οι καταναλωτές είναι συχνά δύσπιστοι για την πραγματική εξοικονόμηση ενέργειας που επιτυγχάνεται μέσω κάποιας εναλλακτικής πρότασης ή εφαρμογής. Οι μετρητές ενέργειας συνδέονται εύκολα και σας δίνουν άμεσα τα δεδομένα κατανάλωσης ρεύματος. Έτσι μπορείτε να παρακολουθείτε κάθε στιγμή τη χρήση και κατανάλωση της ηλεκτρικής ενέργειας. Παράλληλα, ένας τέτοιος μετρητής μπορεί να σας πληροφορήσει για το κόστος της κατανάλωσης ενέργειας σε ευρώ, όπως και για τις παραγόμενες εκπομπές ρύπων από την κατανάλωση ηλεκτρικής ενέργειας. Απευθυνθείτε σε κάποιον συνεργάτη της ΑΗΙ-Carrier για να μάθετε περισσότερα για τις μοναδικές προσφορές που συνοδεύουν τα συστήματα θέρμανσης υψηλής ενεργειακής απόδοσης της Carrier και της Toshiba. Λ. Κηφισσού 18, Αθήνα Τηλ.: Fax: csee.totaline@ahi-carrier.com Μονάδα Δαπέδου Inverter BI-FLOW Η ιδανική λύση για οικιακές εφαρμογές καθώς συνδυάζει τον κομψό σχεδιασμό με την τεχνολογική υπεροχή COP: Έως 4,27 / SCOP (Ελλάδος): Έως 4,6 (Α++) EER: Έως 4,2 / SEER: Έως 6,6 (A++) Δυνατότητα διοχέτευσης θερμού αέρα από το επάνω και το κάτω μέρος της μονάδας για τη σωστή διαστρωμάτωση της θέρμανσης και την ομοιόμορφη θερμοκρασιακή κατανομή σε όλο το χώρο Σύστημα καθαρισμού του αέρα Toshiba IAQ Το μικρότερο σε διαστάσεις στην αγορά 15
