Cenník. klimatizácie tepelné čerpadlá. rekuperátory. kondenzačné jednotky k VZT

Transcript

1 Cenník klimatizácie tepelné čerpadlá rekuperátory kondenzačné jednotky k VZT

2

3 Obsah M-séria Nástenné jednotky 1-4 Parapetné jednotky smerné kazetové jednotky smerné kazetové jednotky 7-8 Kanálové jednotky 7-8 Multisplit jednotky Inverter - prehľad vnútorných jednotiek 9-10 Multisplit jednotky Inverter - vonkajšie jednotky 11 Lossnay Lossnay - rekuperátory Kondenzačné jednotky k VZT Kondenzačné jednotky k VZT Tepelné čerpadlá Tepelné čerpadlá Príslušenstvo 23 Cenník 2012 / 2013 Obsah

4 O O3 MSZ Nástenné jednotky Veľmi nízka hlučnosť Vďaka novým ventilátorom a motorom ventilátorov vo vnútorných jednotkách rady MSZ-FD (Deluxe) sme opäť znížili hlučnosť vnútorných jednotiek. *1 Iba 19dB Rez MSZ-FD Porovnanie priemerov ventilátora Hlučnosť v metre Hlučnosť v aute (pri 40km/h) Hlučnosť v knižnici Hluk padajúceho lístia Hranica počuteľnosti ľudského ucha 80dB 60dB 40dB 10dB Iba 19dB I-see senzor Sníma teplotu v miestnosti v pobytovej zóne a vhodne nasmeruje distribúciu chladného/teplého vzduchu do tejto zóny tak, aby sa tam dosiahla požadovaná teplota. Výsledkom je maximálny tepelný komfort, ale tiež šetrenie energiou. Prostredníctvom vhodnej distribúcie vzduchu rýchlejšie dosiahneme požadovanú teplotu v pobytovej zóne a teda s nižšou spotrebou energie. *2 nový model starý model Bežný filter Plazmový čistiaci filter Plazmový deodorizačný filter Filtrácia Naše jednotky upravujú vzduch nielen tepelne, ale zachytávajú aj nečistoty vo viacerých stup ňoch: - klasický filter, katechínový filter *1 *2, PLASMA FILTER a *2 OZÓNOVÁ SPRCHA. Takýto komplexný systém filtrácie zabezpečuje vysokú čistotu vzduchu v miestnosti. Pri chladení monitorovanie povrchovej teploty zabráni prechladzovaniu priestoru Pri kúrení monitorovanie povrchovej teploty zabráni prekurovaniu priestoru OZÓNOVÁ SPRCHA O KROK 1 KROK 2 Po ukončení chladenia Výparník vnútornej Plazma elektróda naplní O3 jednotky je vysúšaný cca vnútornú jednotku O3 40 min v móde fan ide ozónom O ventilátor vnút. jednotky 3 Ozónová sprcha O 3 *1) MSZ-GE22-35VA *2) MSZ-FD25-50VA Cenník 2012 / 2013 strana 1

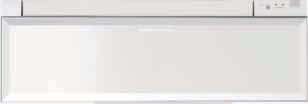

5 Dizajnové jednotky product design award 2011 Jednotky KIRIGAMINE ZEN sú dizajnované pre najnáročnejších zákazníkov požadujúcich nielen záruku kvality, ale v neposlednom rade aj modernú a štýlovú klimatizáciu. ZEN, pochádzajúce z japončiny, znamená harmóniu, súlad, ticho, pohodu a oddych. Jednotka sa vyrába v troch farebných prevedeniach, aby zapadla do rôznych druhov interiérov. Cenu Product design award 2011 získalo práve toto zariadenie od firmy Mitsubishi Electric. Všetky modely z tejto série klimatizačných zariadení dosahujú Triedu A v hodnotení úspory energie a prispievajú k znižovaniu energetických nákladov. Súčasťou je infračervené diaľkové ovládanie s týždňovým časovačom. strieborná čierna biela Cenník 2012 / 2013 strana 2

6 RAC séria - Nástenné jednotky AKCIA Nástenné jednotky Štandard Inverter chladenie/kúrenie Typ zariadenia Výkon chl. / kúr. Rozmery (ŠxHxV) Hlučnosť Cena jednotková Cena SPLIT Inverter [kw] [mm] [db(a)] [Eur] [Eur] MSZ-GC25VA + ovládač 798x234x295 21/ ,5/3,2 MUZ-GC25VA 684x255x MSZ-GC35VA + ovládač 798x234x295 22/ ,5/4,0 MUZ-GC35VA 800x285x len 19dB(A) Nástenné jednotky Super Inverter chladenie/kúrenie Typ zariadenia Výkon chl. / kúr. Rozmery (ŠxHxV) Hlučnosť Cena jednotková Cena SPLIT Super Inverter [kw] [mm] [db(a)] [Eur] [Eur] MSZ-GE25VA + ovládač 2,5/3,2 798x232x295 19/ MUZ-GE25VA 800x285x MSZ-GE35VA + ovládač 798x232x295 19/ ,5/4,0 MUZ-GE35VA 800x285x MSZ-GE42VA + ovládač 798x232x295 26/ ,2/5,4 MUZ-GE42VA 800x285x MSZ-GE50VA + ovládač 798x232x295 28/ ,0/5,8 MUZ-GE50VA 800x285x MSZ-GE60VA + ovládač 1100x258x325 32/ ,0/6,8 MUZ-GE60VA 840x330x MSZ-GE71VA + ovládač 1100x258x325 33/ ,1/8,1 MUZ-GE71VA 840x330x Nástenné jednotky DeLuxe Inverter chladenie/kúrenie Typ zariadenia Výkon chl. / kúr. Rozmery (ŠxHxV) Hlučnosť Cena jednotková Cena SPLIT DeLuxe [kw] [mm] [db(a)] [Eur] [Eur] MSZ-FD25VA + ovládač 2,5/3,2 798x257x295 20/ MUZ-GE25VA 800x285x MSZ-FD35VA + ovládač 798x257x295 21/ ,5/4,0 MUZ-GE35VA 800x285x MSZ-FD50VA + ovládač 798x257x295 27/ ,0/5,8 MUZ-GE50VA 800x285x Nástenné jednotky Super DeLuxe Inverter chladenie/kúrenie Typ zariadenia Výkon chl. / kúr. Rozmery (ŠxHxV) Hlučnosť Cena jednotková Cena SPLIT DeLuxe [kw] [mm] [db(a)] [Eur] [Eur] MSZ-FD25VA + ovládač 2,5/3,2 798x257x295 20/ MUZ-FD25VA 800x285x MSZ-FD35VA + ovládač 798x257x295 21/ ,5/4,0 MUZ-FD35VA 800x285x MSZ-FD50VA + ovládač 798x257x295 27/ ,0/5,8 MUZ-FD50VA 800x285x Cenník 2012 / 2013 strana 3

7 RAC séria - Nástenné jednotky 2011 Nástenné jednotky Kirigamine Zen chladenie/kúrenie BIELA Výkon chl. / kúr. Rozmery (ŠxHxV) Hlučnosť Cena jednotková Cena SPLIT [kw] [mm] [db(a)] [Eur] [Eur] MSZ-EF25VEW + ovládač 299x895x ,5/3,2 MUZ-GE25VA 800x285x MSZ-EF35VEW + ovládač 299x895x ,5/4,0 MUZ-GE35VA 800x285x MSZ-EF42VEW + ovládač 299x895x ,2/5,4 MUZ-GE42VA 800x285x MSZ-EF50VEW + ovládač MUZ-GE50VA ZNÍŽENÉ CENY 5, 0/5,8 product design award 299x895x x285x ZNÍŽENÉ CENY 2011 Nástenné jednotky Kirigamine Zen chladenie/kúrenie STRIEBORNÁ Výkon chl. / kúr. Rozmery (ŠxHxV) Hlučnosť Cena jednotková Cena SPLIT [kw] [mm] [db(a)] [Eur] [Eur] MSZ-EF25VES + ovládač 299x895x ,5/3,2 MUZ-GE25VA 800x285x MSZ-EF35VES + ovládač 299x895x ,5/4,0 MUZ-GE35VA 800x285x MSZ-EF42VES + ovládač 299x895x ,2/5,4 MUZ-GE42VA 800x285x MSZ-EF50VES + ovládač 299x895x ,0/5,8 MUZ-GE50VA 800x285x product design award ZNÍŽENÉ CENY 2011 Nástenné jednotky Kirigamine Zen chladenie/kúrenie Výkon chl. / kúr. Rozmery (ŠxHxV) Hlučnosť Cena jednotková Cena SPLIT ČIERNA [kw] [mm] [db(a)] [Eur] [Eur] MSZ-EF25VEB + ovládač 299x895x ,5/3,2 MUZ-GE25VA 800x285x MSZ-EF35VEB + ovládač 299x895x ,5/4,0 MUZ-GE35VA 800x285x MSZ-EF42VEB + ovládač 299x895x ,2/5, MUZ-GE42VA 800x285x MSZ-EF50VEB + ovládač 299x895x ,0/5, MUZ-GE50VA 800x285x product design award Cenník 2012 / 2013 strana 4

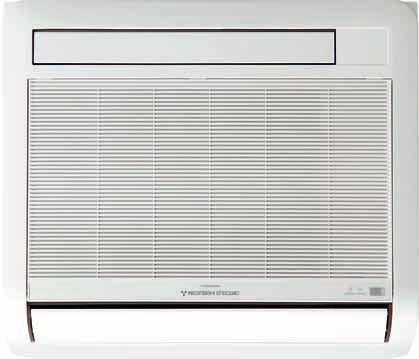

8 MFZ Parapetné jednotky MLZ 1-smerné kazetové Automatická kontrola výfukovej lamely Možnosť nastavenia horizontálneho a smerového vyfukovania vzduchu, ktoré umožňuje optimálne rozmiestnenie ochladeného, alebo ohriateho vzduchu v priestore. Tenké telo Táto jednotka je konštruovaná s tenkým telom - iba 175 mm vysoká. Výborné riešenie do miestností, kde nás obmedzuje výška podhľadu. doľava doprava hore a dole 175mm Cenník 2012 / 2013 strana 5

9 RAC séria - 1-smerné kazetové jednotky 1-smerné kazetové jednotky Inverter chladenie/kúrenie Typ zariadenia Výkon chl. / kúr. Rozmery (ŠxHxV) Hlučnosť Cena jednotková Cena SPLIT [kw] [mm] [db(a)] [Eur] [Eur] MLZ-KA25VA + panel + ovládač. 1102x360x180 29/ ,5/3,3 MUZ-GE25VA 800x285x MLZ-KA35VA + panel + ovládač. 1102x360x180 31/ ,5/4,0 MUZ-GE35VA 800x285x MLZ-KA50VA + panel + ovládač. 1102x360x180 34/ ,0/6,0 MUZ-GE50VA 800x285x RAC séria - Parapetné jednotky Parapetné jednotky Standard Inverter chladenie/kúrenie Typ zariadenia Výkon chl. / kúr. Rozmery (ŠxHxV) Hlučnosť Cena jednotková Cena SPLIT [kw] [mm] [db(a)] [Eur] [Eur] MFZ-KA25VA + ovládač 700x200x600 22/ ,5/3,4 MUZ-GE25VA 800x285x MFZ-KA35VA + ovládač 700x200x600 22/ ,5/4,0 MUZ-GE35VA 800x285x MFZ-KA50VA + ovládač MUZ-GE50VA 4, 8/6,0 700x200x600 32/ x285x Cenník 2012 / 2013 strana 6

10 SLZ 4-smerné kazetové 4 - smerná kazetová jednotka Naša 4-smerná kazetová jednotka potrebuje na zabudovanie len 235mm výšky v podhľade a je kompatibilná s euro-rastrom 600x600mm v kazetových sadrokartónových stropoch. Optimálna distribúcia vzduchu Jednotky s komfortnou distribúciou ochladeného vzduchu tesne pod stropom - bez ofukovania pobytovej zóny. 235 KONVENČNÝ MODEL Možnosť využitia 4,3 alebo 2 smerov vyfukovania, možnosť nastavenia horizontálneho smerovania Nová 4-smerová kazetová jednotka Širší uhol výfuku SEZ Kanálové jednotky Porovnanie rozmerov Širka zredukovaná o 200mm 700 Schéma inštalácie Výška zredukovaná o 70mm starý model 3,5 kw nový model 3,5 kw A) Nasávanie vzduchu B) Výfuk vzduchu C) Prístupový otvor D) Povrch stropu E) Pripojovacia manžeta F) Vzduchový filter G) Nasávacia mriežka Cenník 2012 / 2013 strana 7

11 RAC séria - 4-smerné kazetové jednotky 4-smerné kazetové jednotky Inverter chladenie/kúrenie Typ zariadenia Výkon chl. / kúr. Rozmery (ŠxHxV) Hlučnosť Cena jednotková Cena SPLIT [kw] [mm] [db(a)] [Eur] [Eur] SLZ-KA25VA + panel + ovládač 570x570x235 28/ ,5/3,0 MUZ-GE25VA 800x285x SLZ-KA35VA + panel + ovládač 570x570x235 29/ ,5/4,0 MUZ-GE35VA 800x285x SLZ-KA50VA + panel + ovládač 570x570x235 30/ ,6/5,0 MUZ-GE50VA 800x285x RAC séria - Kanálové jednotky Kanálové jednotky Inverter chladenie/kúrenie Typ zariadenia Výkon chl. / kúr. Rozmery (ŠxHxV) Hlučnosť Cena jednotková Cena SPLIT [kw] [mm] [db(a)] [Eur] [Eur] SEZ-KD25VAQ + ovládač 839x700x200 23/ ,5/3,0 MUZ-GE25VA 800x285x SEZ-KD35VAQ + ovládač č 1039x700x200 23/ ,5/4,0 MUZ-GE35VA 800x285x SEZ-KD50VAQ + ovládač 1039x700x200 30/ ,0/6,0 MUZ-GE50VA 800x285x SEZ-KD60VAQ + ovládač 1239x700x200 30/ ,5/7,0 MUZ-GE60VA 840x330x SEZ-KD71VAQ + ovládač 1239x700x200 30/ ,1/8,1 MUZ-GE71VA 840x330x Cenník 2012 / 2013 strana 8

12 MXZ Multisplit Pripojiteľné vnútorné jednotky Nástenné Parapetné 1-smerné kazetové 4-smerné kazetové Kanálové Podstropné EER A COP A A A B C D E F G Možný príklad zapojenia Cenník 2012 / 2013 strana 9

13 MULTISPLIT INVERTER - Vnútorné jednotky Nástenné jednotky Super Inverter chladenie/kúrenie Iba 19dB Vnútorná jednotka Výkon chl. / kúr. Rozmery (ŠxHxV) Hlučnosť Cena Super Inverter [kw] [mm] [db(a)] [Eur] MSZ-GE22VA + ovládač 2,2/3,3 798x232x295 19/ MSZ-GE25VA + ovládač 2,5/3,2 798x232x295 19/ MSZ-GE35VA + ovládač 3,5/4,0 798x232x295 19/ MSZ-GE42VA + ovládač 4,2/5,4 798x232x295 26/ MSZ-GE50VA + ovládač 5,0/5,8 798x232x295 28/ MSZ-GE60VA + ovládač 6,0/6,8 1100x258x325 32/ MSZ-GE71VA + ovládač 7,1/8,1 1100x258x325 33/ Nástenné jednotky DeLuxe chladenie/kúrenie Vnútorná jednotka Výkon chl. / kúr. Rozmery (ŠxHxV) Hlučnosť Cena DeLuxe Inverter [kw] [mm] [db(a)] [Eur] MSZ-FD25VA + ovládač 2,5/3,2 798x257x295 20/ MSZ-FD35VA + ovládač 3,5/4,0 798x257x295 21/ MSZ-FD50VA + ovládač 5,0/5,8 798x257x295 27/ Nástenné jednotky Kirigamine Zen chladenie/kúrenie Vnútorná jednotka Výkon chl. / kúr. Rozmery (ŠxHxV) Hlučnosť Cena BIELA [kw] [mm] [db(a)] [Eur] MSZ-EF22VEW + ovládač 2,2/3,1 299x895x MSZ-EF25VEW + ovládač 2,5/3,2 299x895x MSZ-EF35VEW + ovládač 3,5/4,0 299x895x MSZ-EF42VEW + ovládač 4,2/5,4 299x895x MSZ-EF50VEW + ovládač 5,0/5,8 299x895x Nástenné jednotky Kirigamine Zen chladenie/kúrenie Vnútorná jednotka Výkon chl. / kúr. Rozmery (ŠxHxV) Hlučnosť Cena STRIEBORNÁ [kw] [mm] [db(a)] [Eur] MSZ-EF22VES + ovládač 2,2/3,1 299x895x MSZ-EF25VES + ovládač 2,5/3,2 299x895x MSZ-EF35VES + ovládač 3,5/4,0 299x895x MSZ-EF42VES + ovládač 4,2/5,4 299x895x MSZ-EF50VES + ovládač 5,0/5,8 299x895x Nástenné jednotky Kirigamine Zen chladenie/kúrenie Vnútorná jednotka Výkon chl. / kúr. Rozmery (ŠxHxV) Hlučnosť Cena ČIERNA [kw] [mm] [db(a)] [Eur] MSZ-EF22VEB + ovládač 2,2/3,1 299x895x MSZ-EF25VEB + ovládač 2,5/3,2 299x895x MSZ-EF35VEB + ovládač 3,5/4,0 299x895x MSZ-EF42VEB + ovládač 4,2/5,4 299x895x MSZ-EF50VEB + ovládač 5,0/5,8 299x895x Parapetné jednotky Standard Inverter chladenie/kúrenie Vnútorná jednotka Výkon chl. / kúr. Rozmery (ŠxHxV) Hlučnosť Cena Standard Inverter [kw] [mm] [db(a)] [Eur] MFZ-KA25VA + ovládač 2,5/3,4 700x200x600 22/ MFZ-KA35VA + ovládač 3,5/4,0 700x200x600 22/ MFZ-KA50VA + ovládač 4,8/6,0 700x200x600 32/ smerné kazetové jednotky Inverter chladenie/kúrenie Vnútorná jednotka Výkon chl. / kúr. Rozmery (ŠxHxV) Hlučnosť Cena s grillom Inverter [kw] [mm] [db(a)] [Eur] MLZ-KA25VA + panel + ovládač. 2,5/3,3 1102x360x180 29/ MLZ-KA35VA + panel + ovládač. 3,5/4,0 1102x360x180 31/ MLZ-KA50VA + panel + ovládač. 5,0/6,0 1102x360x180 34/ Cenník 2012 / 2013 strana 10

14 4-smerné kazetové jednotky Inverter chladenie/kúrenie Vnútorná jednotka Výkon chl. / kúr. Rozmery (ŠxHxV) Hlučnosť Cena s grillom Inverter [kw] [mm] [db(a)] [Eur] SLZ-KA25VA + panel + ovládač 2,5/3,0 570x570x235 28/ SLZ-KA35VA + panel + ovládač 3,5/4,0 570x570x235 29/ SLZ-KA50VA + panel + ovládač 4,6/5,0 570x570x235 30/ smerné kazetové jednotky Inverter chladenie/kúrenie Vnútorná jednotka Výkon chl. / kúr. Rozmery (ŠxHxV) Hlučnosť Cena Inverter [kw] [mm] [db(a)] [Eur] PLA-RP60BA + panel + ovládač 5,0/6,0 840x840x258 28/ PLA-RP71BA + panel + ovládač 6,0/7,0 840x840x258 28/ Kanálové jednotky Inverter chladenie/kúrenie Vnútorná jednotka Výkon chl. / kúr. Rozmery (ŠxHxV) Hlučnosť Cena Inverter [kw] [mm] [db(a)] [Eur] SEZ-KD25VAQ + ovládač 2,5/3,0 839x700x200 23/ SEZ-KD35VAQ + ovládač 3,5/4,0 1039x700x200 23/ SEZ-KD50VAQ + ovládač 5,0/6,0 1039x700x200 30/ SEZ-KD60VAQ + ovládač 5,5/7,0 1239x700x200 30/ SEZ-KD71VAQ + ovládač 7,1/8,1 1239x700x200 30/ Podstropné jednotky Inverter chladenie/kúrenie Vnútorná jednotka Výkon chl. / kúr. Rozmery (ŠxHxV) Hlučnosť Cena Inverter [kw] [mm] [db(a)] [Eur] PCA-RP50KAQ + ovládač 5,0/5,5 960x680x230 32/ PCA-RP60KAQ + ovládač 5,7/6,9 1280x680x230 33/ PCA-RP71KAQ + ovládač 7,1/7,9 1280x680x230 35/ MULTISPLIT INVERTER - Vonkajšie jednotky Vonkajšia jednotka Výkon chl. / kúr. Maximálny súčet Pripojiteľné Rozmery Cena St Standard Inv. [kw] výkonových čísel vnút. jedn. [mm] [Eur] MXZ-2C30VA 3,0 / 4, x285x MXZ-2C40VA 4,0/4, x285x MXZ-2C52VA 5,2/6, x285x MXZ-3C54VA 5,4/6, x330x MXZ-3C68VA 6,8/8, x320x MXZ-4C71VA 7,1/8, x320x Rozbočovače k Rozmery [mm] Hmotnosť [kg] Počet pripojiteľných Cena [Eur] MXZ-8B140VA PAC-AK31BC 450x280x198 8,1 jednotiek PAC-AK52BC 450x280x Príklad zapojenia Rodinný dom - 5 miestností Potreba chladu: 1,8kW; 2,2kW; 2,5kW; 3,5kW; 3,5kW Navrhnuté jednotky - nástenné 1,8kW a 2,2kW= MSZ-GE22VA x2 44 2,5 kw = MSZ-GE25VA 25 3,5 kw = MSZ-GE35VA x2 70 Súčet výkonových čisel je Σ 139 Podľa technickej tabuľky sa toto zapojenie hodí na vonkajšiu jednotku MXZ-5C100VA ZNÍŽENÉ CENY MXZ-4C80VA 8,0/9, x320x MXZ-5C100VA 10,0/12, x320x MXZ-6C120VA 12,0/14, x320x MXZ-8B140VA 14,0/16, x330x MXZ-8B140YA (3-fázová) 14,0/16, x330x MXZ-8B160VA 15,5/18, x330x MXZ-8B160YA 15,5/18, x330x Cenník 2012 / 2013 strana 11

15 Lossnay str Rekuperátory Kondenzačné jednotky k VZT str Tepelné čerpadlá str Cenník 2012 / 2013 strana 12

16 Lossnay Rekuperátory Štandardne k dispozícii možnosť pripojenia čidla na CO2 k základnej doske jednotky. Použitím čidla CO2 môžeme jednoducho prispôsobiť privádzané množstvo čerstvého vzduchu do vetraných priestorov. Príklad s použitím CO senzoru pri vetraní miestnosti 2 Vysoké otáčky Nízke Umožňuje zvlhčovanie, alebo odvlhčovanie privádzaného vzduchu do miestnosti. Veľa CO2 v ovzduší CO2Senzor Málo CO2 v ovzduší CO2Senzor Prívodné a odvodné kanály sú oddelené tak, aby nedochádzalo k zmiešavaniu privádzaného a odvádzaného vzduchu. Ideálne je využitie tzv. voľného chladenia, keď v noci dochádza k ochladzovaniu výmenníka nízkou teplotou vonkajšieho vzduchu. Využitím tejto vlastnosti sa dá ešte znížiť spotreba energie klimatizačného zariadenia. Nasávanie čerstvého vzduchu Výfuk opotrebovaného vzduchu Minimálny nárok na údržbu. Ľahko vymeniteľný filter. Pomocou novej riadiacej jednotky sa dá Lossnay pripojiť ku klimatizačným jednotkám série Mr.Slim a k systémom City Multi. Odvod opotrebovaného vzduchu Prívod čerstvého vzduchu Štruktúra papierového krížového tepelného výmenníka Čerstvý, predupravený prívod vzduchu do miestnosti Pri odvode opotrebovaného vzduchu je teplo rekuperované Cenník 2012 / 2013 strana 13

17 Lossnay - rekuperačné jednotky kanálové Rekuperačné jednotky potrubné Názov Prietok vzduchu Rozmery (ŠxHxV Hlučnosť Cena s ovládačom [m 3 /hod] [mm] [db(a)] [Eur] LGH-15RX5 110/150/ x768x273 22/24/ LGH-25RX5 155/250/ x768x273 20/25/ LGH-35RX5 210/350/ x875x315 21,5/28,5/ LGH-50RX5 390/500/ x875x315 26,5/30,5/ LGH-65RX5 520/650/ x895x386 28,5/32/ LGH-80RX5 700/800/ x1010x399 30/32/33, LGH-100RX5 755/1000/ x1144x399 31/34/ LGH-150RX5 1300/1500/ x1144x798 33,5/36/ LGH-200RX5 1580/2000/ x1144x798 35/37/39, Ovládač - voliteľné príslušenstvo PZ-60DR káblové diaľkové ovládanie 251 Rekuperačné jednotky nástenné Rekuperačné jednotky nástenné Názov Prietok vzduchu Rozmery (ŠxHxV) Hlučnosť Hmotnosť Cena [m 3 /hod] [mm] [db(a)] [kg] [Eur] VL / x168x265 29,5/39,0 6,5 455 Cenník 2012 / 2013 strana 14

18 Kondenzačné jednotky k VZT Pripojovacie rozhranie PAC-IF011 Možnosti výstupu beznapäťových kontaktov prevádzka porucha (alarm) režim kompresoru odmrazovanie režim chladenia režim vykurovania Alternatívne môže byť rozhranie PAC-IF011 riadené na základe teploty odvádzaného, resp. cirkulačného vzduchu. Po zapojení s káblovým ovládačom PAR-21MAA je systém regulovaný na základe nastavenej požadovanej teploty Pripojovacie rozhranie PAC-IF011 2 Vetracia jednotka 3 Ovládanie vetracej jednotky 4 Vonkajšia jednotka Mr.Slim 5 Tepelný výmenník 6 Sacia strana potrubia 7 Kvapalinové potrubie 8 Teplotné čidlo vstrekovacieho potrubia 9 Teplotné čidlo cirkulačného Vzduchu Cenník 2012 / 2013 strana 15

19 Kondenzačné jednotky k priamemu výparníku VZT ZNÍŽENÉ CENY Kondenzačné jednotky k priamemu výparníku VZT Standard Inverter chladenie aj kúrenie cez jeden výmenník Vonkajšia jednotka Výkon chl./kúr. Rozmery (ŠxHxV) Hlučnosť Interface Cena Spolu [kw] [mm] [db(a)] PAC-IF011* [Eur] SUZ-KA35VA 3,5/4,1 800x285x550 47/ SUZ-KA50VA 5,0/5,9 840x330x / SUZ-KA60VA 5,7/6,9 840x330x850 51/ SUZ-KA71VA 7,1/8,0 840x330x850 51/ PUHZ-P100YHA 9,4/11,2 950x330x943 50/ PUHZ-P125YHA 12,3/14,0 950x330x / PUHZ-P140YHA 13,6/16,0 950x330x / PUHZ-P200YHA 19,0/22,4 950x330x / PUHZ-P250YHA 22,0/27,0 950x330x / * zabezpečuje komunikáciu medzi vonkajšou jednotkou a VZT jednotkou Kondenzačné jednotky k priamemu výparníku VZT - Zubadan Jeden systém pre plnohodnotné chladenie a vykurovanie. V lete pracuje ako chladič v zime ako ohrievač. Vysoká efektivita prevádzky. Systém pracuje iba s chladivom, takže nehrozí zamrznutie média. Pracovný rozsah od -25 C do Vonkajšia jednotka Výkon chl./kúr. Rozmery Hlučnosť Interface Cena Spolu [kw] [mm] [db(a)] PAC-IF011* [Eur] PUHZ-HRP71VHA 7,1/8,0 1350x950x PUHZ-HRP100YHA 10,0/11,2 1350x950x PUHZ-HRP125YHA 12,5/14,0 1350x950x PUHZ-HRP200YKA HRP200YKA 20,0/23,0 1338x1050x * zabezpečuje komunikáciu medzi vonkajšou jednotkou a VZT jednotkou Ovládač - voliteľné príslušenstvo PAR-21MAA regulácia podľa nastavenej požadovanej teploty 229 Cenník 2012 / 2013 strana 16

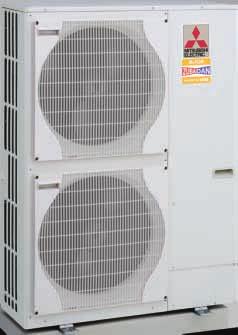

20 Tepelné čerpadlá Dokonalé využitie energie zo vzduchu ušetríte za vrty, komín, plynovú prípojku a revízie plynu nízke prevádzkové náklady vysoká spoľahlivosť japonských zariadení Mitsubishi Electric do -15 C garantujueme 100% výkon garancia nízkej hlučnosti vykuruje až do -25 C pri dosiahnutí 75% vý konu nie je potrebná akumulačná nádoba jednoduché dopojenie do existujú ceho systému vykurovania chladíte bez nutnosti inštalácie klimatizá cie v LETE chladí priestor a ohrieva TUV v ZIME vykuruje priestor a ohrieva TUV možnosť zapojenia do systému vzduch - vzduch plynulá regulácia výkonu - maximálna efektivita patentovaný scroll kompresor s priamym vstrekovaním chladiva doba rozmrazovania iba 3 až 4 minúty Zariadenie získalo ocenenie Zlatá plaketa za najlepší exponát na veľtrhu Coneco Racioenergia 2010 Porovnanie štandardného TČ a Zubadan Štandardné TČ s poklesom vonkajšej teploty strácajú výkon, ktorý nahrádzajú elektrickým dohrevom s COP=1. Tým je značne ovplyvnená výsledná hodnota COP. Zubadan garantuje 100%-ný výkon až do vonkajšej teploty -15 C. Krivka potreby tepla Vykurovací výkon 100% 75% 60% 50% 25% Zubadan od Mitsubishi Electric Inverterovétepelnéčerpadlá TČ ON / Off 0% -25 C -20 C -15 C -10 C -5 C 0 C 5 C +7 C 10 C 15 C Vonkajšia teplota Graf. Porovnanie výkonov rôznych druhov TČ Zariadenie Štandardné TČ ZUBADAN o Výkon pri +7 C 11,2 kw 11,2 kw o COP pri -7/35 C 2,63 2,54 o Výkon pri -7/35 C 58,6% = 6,56 kw 100% = 11,2 kw Príkon 2,49 kw 4,41 kw Príkon el. špirály 4,76 kw - Celkový príkon 7,25 kw 4,41 kw Celkové COP 1,56 2,54 Cenník 2012 / 2013 strana 17

21 Možný spôsob zapojenie tepelného čerpadla s akumulačnou nádobou Solárne panely Studená voda Teplá voda Radiátory Tep.čerpadlo ZUBADAN Prietokový výmenník TUV Výstup na vykurovací systém Podlahové vykurovanie Ohrev bazéna Krb (kotol) Výmenník soláru Výmenník tepelného čerpadla Multivalentná akumulačná nádoba Akumulačná nádoba vďaka svojej výške pracuje na princípe tepelného vrstvenia vody. Do nádoby je možné pripojiť: Tepelné čerpadlo vzduch-voda Solárne panely Kotol na tuhé palivo Krb Elektrickú vložku TYPY AKUMULAČNÝCH NÁDOB: a) s 1 výmenníkom pre tep. čerpadlo (objem 150 a 200 litrov) - vykurovanie alebo chladenie b) s 2 výmenníkmi pre tep. čerpadlo a ohrev TUV (objem 350 a 1000 litrov) c) s 3 výmenníkmi pre tep. čerpadlo a ohrev TUV a solárny systém (objem 350,600,800 a 1000 litrov) MOŽNOSTI RIADENIA: a) Jednoduchý rozvádzač MR-TCD AKU - riadi jeden okruh kúrenia (chladenia) a ohrev TUV b) Rozšírený rozvádzač MR-TC AKU - riadi 3 okruhy kúrenia a ohrev TUV FUNKCIA AKUMULAČNEJ NÁDOBY: Akumulačná nádoba pracuje na princípe vrstvenia vody a je vyvinutá špeciálne pre komunikáciu s tepelnými čerpadlami. Akumulačná nádrž je imaginárne delené na spodnú a hornú časť. Spodná časť pracuje s vykurovacou vodou v rozmedzí C. Možno do nej napojiť radiátory, podlahové kúrenie, vyhrievanie bazéna a pod. V prípade solárnych panelov sa tu inštaluje solárný výmenník. Horná časť je určená na prietokovému ohrevu teplej vody a teplota vody sa tu pohybuje cca C. V prípade kombinácie tepelného čerpadla s krbom, alebo kotlom sa tu môžu vpúšťať aj vyššie teploty vykurovacej vody. V hornej časti nádrže je nainštalovaná elektrická špirála slúžiaca na dohrev teplej vody pri veľkých odberoch. Táto vykurovacia špirála taktiež môže slúžiť ako záložný zdroj. Špirála je voliteľné príslušenstvo akumulačnej nádoby. Cenník 2012 / 2013 strana 18

22 Schéma zapojenia s akumulačnou nádobou s 3 výmenníkmi - vykurovanie, ohrev TUV a solárny systém Základná schéma s akum. nádobou - vykurovanie alebo chladenie MR-TCD AKU Cenník 2012 / 2013 strana 19

23 Schéma zapojenia tepelného čerpadla s hydroboxom Vykurovanie a ohrev TUV, chladenie (príp. ohrev bazéna) Cenník 2012 / 2013 strana 20

24 1A. Vonkajšia jednotka - Power Inverter Tepelné čerpadlá Power Inverter Vonkajšia jednotka Chlad. výkon Vykurovací výkon Hlučnosť Rozmery Cena [kw] [kw] [db(a)] [mm] [Eur] PUHZ-RP60VHA 6,0 7,0 47/48 950x330x PUHZ-RP71VHA 71 7,1 80 8,0 47/48 950x330x PUHZ-RP100YKA 10,0 11,2 49/ x330x PUHZ-RP125YKA 12,5 14,0 50/ x330x PUHZ-RP140YKA 14,0 16,0 50/ x330x PUHZ-RP200YHA 19,0 22,4 58/ x330x PUHZ-RP250YHA 22,0 27,0 58/ x330x B. Vonkajšia jednotka - Zubadan Tepelné čerpadlá Zubadan Vonkajšia jednotka Chlad. výkon Vykurovací výkon Hlučnosť Rozmery Cena [kw] [kw] [db(a)] [mm] [Eur] PUHZ-HRP71VHA 7,1 8, x950x PUHZ-HRP100YHA 10,0 11, x950x PUHZ-HRP125YHA 12,5 14, x950x PUHZ-HRP200YKA 20,0 23, x1050x A. Vnútorná časť - doskové výmenníky Označenie Výrobca Použitie pre vonkajšie jednotky Cena CBH60-30 Alfa Laval PUHZ-RP60VHA, PUHZ-RP71VHA, PUHZ-HRP71VHA 445 CBH60-40 Alfa Laval PUHZ-RP100YKA, PUHZ-HRP100YHA 510 CBH60-50 Alfa Laval PUHZ-RP125YKA, PUHZ-RP140YKA, PUHZ-HRP125YHA 560 CBH60-60 Alfa Laval PUHZ-RP200YHA, PUHZ-RP250YHA, PUHZ-HRP200YHA 660 2B. Vnútorná časť - hydrobox - kompaktná vnútorná časť Hydrobox je komplexné riešenie pre napojenie TČ do systému vykurovania, ohrevu teplej vody a chladenia (prípadne ohrev bazéna) Hydrobox HB1 - má jeden výstup na vykurovanie (chladenie) a jeden výstup na ohrev TUV Hydrobox HB2 - výstup na vykurovanie, výstup na ohrev TUV a na chladenie (príp. bazén) Označenie Popis Cena Vnútorný hydrobox k tepelným čerpadlám Zubadan a Power Inverter umožňujúci vykurovanie a ohrev TUV. Hydrobox obsahuje, doskový výmenník HB1 chladivo/voda, 3-cestný prepínací ventil, obehové čerpadlo, ovzdušňovací ventil, tlakomer, spätnú klapku, filter, vypúštací kohút, pripojenie expanznej nádoby, 4 ks guľových uzatváracích ventilov. Pertlovacie pripojenie k vonkajšej jednotke. Hydrobox obsahuje oproti HB1 ďalší 3-cestný ventil pre pripojenie na chladenie HB a 2 ks uzatváracích guľových ventilov. EHSC-VM6A EHSC-YM9A Cenník 2012 / 2013 strana 21

25 2C. Vnútorná časť - Akumulačná nádoba Akumulačné nádoby s jedným výmenníkom (pre TČ) Označenie Popis Cena ANE150TC Akumulačná nádoba 150L. Len chladenie/kúrenie bez TUV s výmenníkom pre PUHZ-HRP71VHA Akumulačná nádoba 150L. Len chladenie/kúrenie bez TUV s výmenníkom pre ANE150TC14KW PUHZ-HRP100YHA a PUHZ-HRP125YHA Akumulačná nádoba 150L. Len chladenie/kúrenie bez TUV s výmenníkom pre ANE200TC PUHZ-HRP100YHA a PUHZ-HRP125YHA Akumulačná nádoba 280L. Len chladenie/kúrenie bez TUV s výmenníkom pre ANE28023KW PUHZ-HRP200YHA. Akumulačné nádoby s dvoma výmenníkmi (pre TČ a TUV) Akumulačná nádoba 350L s 2 výmenníkmi: pre TČ - vykurovanie a prietokový ANE350TUV+TC ohrev TUV Akumulačná nádoba 600L s 2 výmenníkmi: pre TČ - vykurovanie a prietokový ANE600TUV+TC ohrev TUV Akumulačná nádoba 800L s 2 výmenníkmi: pre TČ - vykurovanie a prietokový ANE800TUV+TC ohrev TUV Akumulačná nádoba 1000L s 2 výmenníkmi: pre TČ - vykurovanie a prietokový ANE1000TUV+TC ohrev TUV Akumulačné nádoby s troma výmenníkmi (pre TČ, TUV a Solár) Akumulačná nádoba 350L s 3 výmenníkmi: pre TČ - vykurovanie, prietokový ANE350TUV+TC+S ohrev TUV a solárny systém Akumulačná nádoba 600L s 3 výmenníkmi: pre TČ - vykurovanie, prietokový ANE600TUV+TC+S ohrev TUV a solárny systém Akumulačná nádoba 800L s s 3 výmenníkmi: pre TČ - vykurovanie, prietokový ANE800TUV+TC+S ohrev TUV a solárny systém Akumulačná nádoba 1000L s s 3 výmenníkmi: pre TČ - vykurovanie, prietokový ANE1000TUV+TC+S ohrev TUV a solárny systém Akumulačné nádoby pre napojenie dvoch tepelných čerpadiel PUHZ-HRP200YHA Akumulačná nádoba 500L. Len chladenie/kúrenie bez TUV s výmenníkom pre ANE500 2x23kW xPUHZ-HRP200YHA. Akumulačná nádoba 800L s 2 výmenníkmi: pre TČ - vykurovanie a prietokový ANE800TUV 2x23kW ohrev TUV pre 2xPUHZ-HRP200YHA TČ TUV TČ TUV Solár TČ 3A. Riadenie systému - základná riadiaca jednotka Označenie Popis Cena FTC jednotka pre reguláciu výkonu tepelného čerpadla, dodávaná vrátane teplotných čidiel TH1, TH2, TH5 a ochranného bieleho plechového krytu (s PAC-IF031 rozmermy 278x336x69 mm) s uchytením priamo na stenu a káblového diaľkového ovládania PAR-W21MAA. Dokáže riadiť okrem režimov vykurovania vonkajšej jednotky aj systém vykurovania a ohrev TUV. Cenník 2012 / 2013 strana 22

26 3B. Rozvádzač - komplexná riadiaca jednotka MaR Rozvádzač riadi tepelné čerpadlo aj všetky komponenty vykurovania podľa typovej schémy zapojenia. Do rozvádzača TČ sa dovedie napájanie z domového rozvádzača a odtiaľ sa napájajú všetky elektrické komponenty kotolne. Základná riadiaca jednotka PAC-IF je už nainštalovaná v rozvádzači. Označenie Popis Cena Rozvádzač slúži na riadenie komponentov kúrenia. Zariadenie rozvádzača MR-TC UNI obsahuje interface PAC-IF, ovládač PAR-W21MAA, programovateľný regulátor Mitsubishi Alfa so software. Silové prvky elektroinštalácie. Vykurovanie a ohrev TUV, chladenie (prípadne ohrev bazéna). Viď popis a schému na strane 18. Rozvádzač slúži na riadenie komponentov kúrenia. Zariadenie rozvádzača obsahuje interface PAC-IF, ovládač PAR-W21MAA, programovateľný regulátor MR-TCAB Mitsubishi Alfa so software. Silové prvky elektroinštalácie. Na rozdieľ od MR-TC UNI vie riadiť 2 okruhy vykurovania, ohrev TUV, chladenie (prípadne ohrev bazéna). Jednoduchý rozvádzač, ktorý riadi jeden okruh kúrenia alebo chladenia. MR-TCD AKU 271 Neobsahuje interface PAC-IF031 a ovládač PAR-W21MAA. Rozšírený ovládač, ktorý riadi 3 okruhy kúrenia a ohrev TUV. Obsahuje interface MR-TC AKU PAC-IF031, ovládač PAR-W21MAA a regulátor ALFA Príslušenstvo k TEPELNÝM ČERPADLÁM Power Inverter a Zubadan Inverter Príslušenstvo k tepelným čerpadlám Názov Označenie Popis Cena [Eur] Vyhrievaci kábel na odvod kond. CSC 2-1,5 1,5m, 60W, 230V 27 Vyhrievaci kábel na odvod kond. CSC 2-2 2m, 80W, 230V 30 Vyhrievaci kábel na odvod kond. CSC 2-3 3m, 120W, 230V 37 Vyhrievaci kábel na odvod kond. CSC 2-4 4m, 160W, 230V 44 Vyhrievaci kábel na odvod kond. CSC 2-5 5m, 200W, 230V 52 Sada pre odvod kondenzátu PAC-SG61DS-E Sada pre odvod kondenzátu do jedného miesta 23 Nástenná konzola pod TČ KON-NAST600 Nástenná ocelová konzola, RAL7044, dĺžka 600mm 99 Nástenná konzola pod TČ KON-NAST700 Nástenná ocelová konzola, RAL7044, dĺžka 700mm 99 Stojanová konzola podtč KON-STOJ Stojanová ocelová konzola, RAL7044, výška 300mm 146 Flow Switch Flow switch SIKA-VHS Flow Switch Flow switch SIKA-VHS Čo prináša MEQ pre Vás? Mitsubishi Electric Quality, alebo v skratke MEQ, znamená mnoho vecí. Označuje 70 rokov skúseností v technológii, dizajne a vo výrobe. Reprezentuje najvyššie štandardy komfortu, efektivity a životnosti. Jednoducho, sú to najlepšie klimatizácie v dnešnej dobe, aké si môžete kúpiť. Cenník 2012 / 2013 strana 23
