1 1 PGGH_ATHENS_003 PanGeo classification: 4_AnthropogenicGroundInstability, 4_6MadeGround. 4_PotentialMotion, Confidence level-medium 1.1 ΓΕΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΗΣ ΜΕΤΑΚΙΝΗΘΕΙΣΑΣ ΠΕΡΙΟΧΗΣ (GENERAL PROPERTIES OF THE MOTION AREA) Το πολύγωνο PGGH_ATHENS_003, με έκταση 0,63 Km, αποτελείται από πολλά επιμέρους τμήματα, τα οποία αντιπροσωπεύουν περιοχές επιχωμάτωσης παλαιών ρεμάτων οι οποίες ενδέχεται στο μέλλον να δώσουν αστοχίες π.χ. πλημμυρικά φαινόμενα, καθιζήσεις, ζημιές μετά από σεισμό λόγω της τοπικής ενίσχυσης των σεισμικών κυμμάτων. Στις περιοχές όπου παλαιότερα εδιέρχοντο ρέματα σήμερα καλύπτονται από οδικό δίκτυο ή ακόμη και από κτίρια. Το έδαφος θεμελίωσης στις εν λόγω περιοχές είναι είτε υλικά επιχωμάτωσης είτε αποθέσεις κοίτης. Και οι δύο σχηματισμοί είναι χαλαροί και κατατάσσονται σύμφωνα με τον Ελληνικό Αντισεισμικό Κανονισμό (ΕΑΚ 2000) στην κατηγορία Χ σεισμικής επικινδυνότητας, κατηγορία με την υψηλότερη επικινδυνότητα. Εικόνα 1: Το «χαμένο» υδρογραφικό δίκτυο ( ) Dissemination Level: Public Page 1 of 6

2 Εικόνα 2: Πολεδομικά τετράγωνα και τμήμα πολυγώνου PGGH_ATHENS_003 Εικόνα 3: Απόσπασμα τεχνικογεωλογικού χάρτη Αθηνών και τμήμα πολυγώνου PGGH_ATHENS_003 Dissemination Level: Public Page 2 of 6

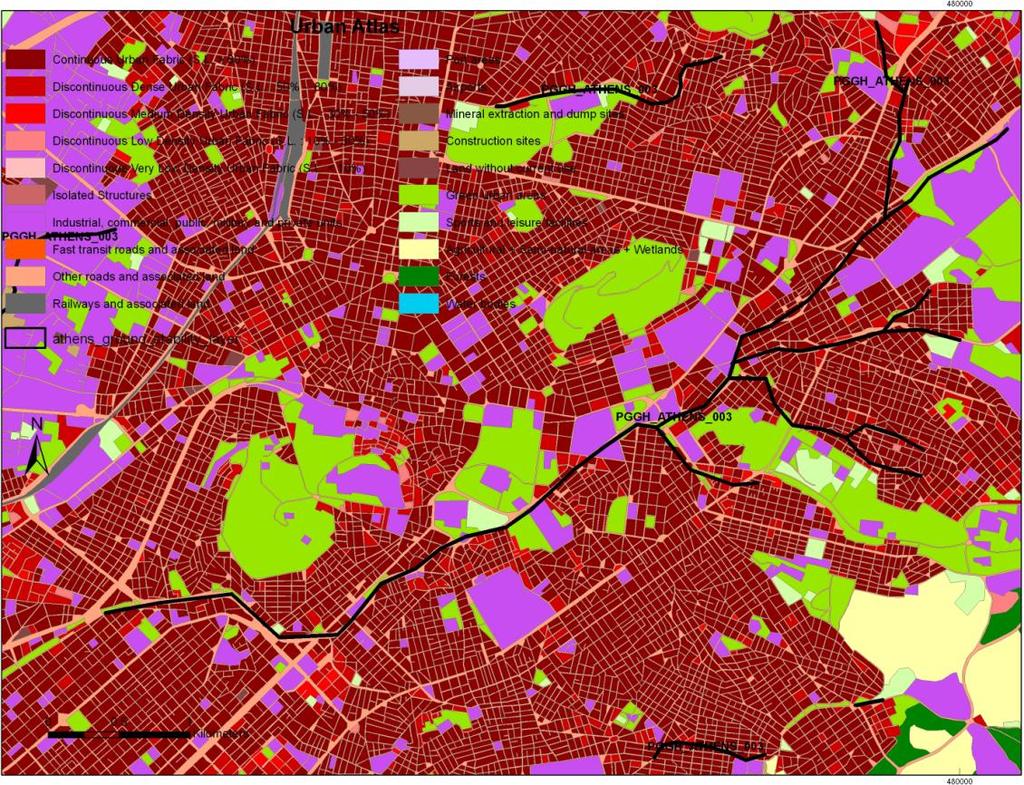

3 PanGeo D7.1.23: Geohazard Description for Athens Εικόνα 4: Δορυφορική εικόνα και τμήμα πολυγώνου PGGH_ATHENS_003 Εικόνα 5: Χάρτης κάλυψης / χρήσης γης και τμήμα πολυγώνου PGGH_ATHENS_003 Dissemination Level: Public Page 3 of 6

Εικόνα 6: Τα σημεία PSI με τις μέσες ετήσιες τιμές και τμήμα πολυγώνου PGGH_ATHENS_003 1.

3 ΜΕΘΟΔΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΥ (THE DETERMINATION METHOD) 4.

4 Εικόνα 6: Τα σημεία PSI με τις μέσες ετήσιες τιμές και τμήμα πολυγώνου PGGH_ATHENS_ ΣΥΓΚΕΚΡΙΜΕΝΟΣ ΤΥΠΟΣ ΓΕΩΚΙΝΔΥΝΟΥ (SPECIFIC GEOHAZARD TYPE) 4 Ανθρωπογενής Αστάθεια Εδάφους (Man Made (Anthropogenic) Ground Instability) 4_6 Επιχώσεις Τεχνητό Έδαφος (Made Ground) 1.3 ΜΕΘΟΔΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΥ (THE DETERMINATION METHOD) 4. Πιθανή εκδήλωση αστοχιών (Potential Instability) Με την ραγδαία ανάπτυξη της αστικοποίησης στην ευρύτερη περιοχή των Αθηνών έγινε βίαια αλλαγή των χρήσεων γης και μεγάλο τμήμα του υδρογραφικού δικτύου εξαφανίστηκε. Η μεθοδολογία που ακολουθήθηκε για τον προσδιορισμό των χαμένων επιχωματωμένων ρεμάτων ήταν η ψηφιοποίηση του υδρογραφικού δικτύου από τους αναλογικούς τοπογραφικούς χάρτες του Αμερικάνικου Στρατού έκδοσης 1951 (Εικόνα 37α) και συγκρίθηκε με τη σημερινή κατάσταση (Εικόνα 37β). Dissemination Level: Public Page 4 of 6

5 Hydrological net 1951 Εικόνα 7: α) Υδρογραφικό δίκτυο το 1951 και β) Σημερινό υδρογραφικό δίκτυο Lost streams ( ) Εικόνα 8: «Χαμένο» υδρογραφικό δίκτυο Από την αφαίρεση των δύο υδρογραφικών δικτύων προέκυψε το «χαμένο» δίκτυο. 1.4 ΒΑΘΜΟΣ ΕΜΠΙΣΤΟΣΥΝΗΣ ΤΗΣ ΕΡΜΗΝΕΙΑΣ (CONFIDENCE IN THE INTERPRETATION) Μέτριος (Medium) Ο προσδιορισμός της ακριβούς θέσης των καλυμμένων ρεμάτων καθώς και ο προσδιορισμός των πραγματικών γεωτεχνικών χαρακτηριστικών των σχηματισμών απαιτεί την εκτέλεση λεπτομερούς γεωτεχνικού προγράμματος (δειγματοληπτικές γεωτρήσεις με επί τόπου δοκιμές SPT και εκτέλεση εργαστηριακών δοκιμών) το οποίο δεν αποτελεί αντικείμενο του παρόντος έργου. 1.5 ΓΕΩΛΟΓΙΚΗ ΕΡΜΗΝΕΙΑ ΤΗΣ ΚΙΝΗΣΗΣ (GEOLOGICAL INTERPRETATION OF THE MOTION) Οι περιοχές του «χαμένου» υδρογραφικού δικτύου σήμερα καλύπτονται από δρόμους και χώρους πρασίνου, στην καλύτερη περίπτωση, αλλά και κτίρια. Πολλές φορές οι περιοχές αυτές πλημμυρίζουν ενώ επειδή το έδαφος θεμελίωσης των κτιρίων είναι είτε τεχνητό έδαφος (επιχωματώσεις) είτε από τα ίδια τα χαλαρά υλικά κοίτης, σε περιπτώσεις σεισμικών δονήσεων η σεισμική κίνηση ενισχύεται με αποτέλεσμα την αύξηση των βλαβών στις κατασκευές. Σύμφωνα με τον Ελληνικό Αντισεισμικό Κανονισμό (ΕΑΚ 2000) οι ανωτέρω σχηματισμοί κατατάσσονται στην κατηγορία Χ σεισμικής επικινδυνότητας, κατηγορία με την υψηλότερη επικινδυνότητα. 1.6 ΕΝΔΕΙΞΕΙΣ ΑΣΤΑΘΕΙΑΣ (EVIDENCE FOR THE INSTABILITY) Δεν υπάρχουν Βιβλιογραφία Dissemination Level: Public Page 5 of 6

6 Τοπογραφικά διαγράμματα κλίμακας 1: , φύλλα: Koropi, Piraievs, Elevsis και Kifissia, του Αμερικάνικου Στρατού. έκδοσης Topographic diagrams prepared by the Army Map Service (AMS&S), Corps of Engineers, U.S. Army, Washington, D.C., Dissemination Level: Public Page 6 of 6
