1 pergola

2

3 Γενικά χαρακτηριστικά όλων των τύπων πέργκολας 04 SKYLIGHT 12 SKYMOTION 26 SKYBRIDGE 40 Προαιρετικές επιλογές SKY 54 JUMBO 58 ROUND 70 Επιλογές JUMBO 82 Χρωµατολόγια πανιού / αλουµινίου όλων των τύπων πέργκολας 87 Κατάλογος Εξαρτηµάτων SKY 88 Κατάλογος Εξαρτηµάτων JUMBO & ROUND 92 General characteristics of all pergola types Optionals for SKY Optionals for JUMBO Structure & Ceiling cover colors for all pergola types Part list for SKY Part list for JUMBO & ROUND ΠΕΡΙΕΧΟΜΕΝΑ / INDEX Τεχνικά Σχέδια Τechnical Drawings Διαστάσεις Προφίλ Profile Dimensions Τρόποι Στήριξης Installation Types Επιλογές εφαρµογής υλικού σκίασης Ceiling Cover application options Ειδικές Κατασκευές Customized Covers Μέτρηση διαστάσεων και Kλίσεις Pergola measurements and Slope Δελτία Παραγγελίας Order Forms 03

4 04 ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΟΛΩΝ ΤΩΝ ΤΥΠΩΝ ΠΕΡΓΚΟΛΑΣ / GENERAL CHARACTERISTICS OF ALL PERGOLA TYPES ΤΕΛΕΙΑ ΕΦΑΡΜΟΓΗ Το τέντωμα της πέργκολας ξεκινάει από το σημείο στήριξης στον τοίχο, χωρίς να αφήνει κανένα κενό από αυτόν. PERFECT TIGHTENING Pergola s Ceiling cover starts from the wall s installation position leaving no gap and having the PVC fabric perfectly tighten. ΕΥΚΟΛΗ ΤΟΠΟΘΕΤΗΣΗ Tα αντίβαρα προσαρμόζονται στους οδηγούς εύκολα με ένα νέο πρωτοποριακό τρόπο χωρίς βίδες. EASY INSTALLATION The fabric support profiles, cαn be easily hanged from the pulleys without screws because of a pioneer adapt system.

5 GENERAL CHARACTERISTICS OF ALL PERGOLA TYPES / ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΟΛΩΝ ΤΩΝ ΤΥΠΩΝ ΠΕΡΓΚΟΛΑΣ 05 Η πέργκολα NYFAN κινείται με μοτέρ SOMFY προσαρμοσμένο στο καινοτομικά σχεδιασμένο και μεγάλης αντοχής NYFAN Dynamic Box. EN NYFAN Pergolas are powered by motors and automatisms guaranteed by the excellence of our partner Somfy and collaborates perfectly with NYFAN s Dynamic Power Box. Ο οδοντωτός ιμάντας κίνησης έχει ενίσχυση από ανοξείδωτο ατσάλι και αντέχει δύναμη εφελκυσμού 914 κιλών. Το τερματικό ράουλο σύνδεσης του ιμάντα κίνησης είναι καινοτόµο και εύκολο στη ρύθµισή του, µε βίδα ρεγουλατόρο. EN The power rail belt is made of high wear resistance material and reenforced with steel fibers, withstands to tensile forces of 914 kg. The tightening pulley mechanism is an innovation which tightens the belt by an Allen screw regulator. ΙΣΧΥΡΑ ΜΟΤΕΡ ΜΕ ΕΥΡΩΠΑΪΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΥΨΗΛΩΝ ΑΠΑΙΤΗΣΕΩΝ ΕΝΙΣΧΥΜΕΝΟΣ ΙΜΑΝΤΑΣ REENFORCED RAIL BELT POWERFULL MOTORS WITH HIGH DEMANDING EUROPEAN STANDARDS

6 06 ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΟΛΩΝ ΤΩΝ ΤΥΠΩΝ ΠΕΡΓΚΟΛΑΣ / GENERAL CHARACTERISTICS OF ALL PERGOLA TYPES Όλες οι πέργκολες NEON ENERGY διαθέτουν υδατοπαγίδες. Υπάρχει η δυνατότητα τοποθέτησης υδρορροής. Το PVC BLOCK-OUT απαρτίζεται από τρία φύλλα, είναι 100% αδιάβροχο και αδιαπέραστο από την ηλιακή ακτινοβολία, αντιστεκόμενο στη φωτιά και έχει εγγύηση 5 χρόνια. EN The Waterblock system prevents the rainwater to enter the closed area. Τhe three-layered PVC BLOCK- OUT ceiling cover is100% light, water, and oil repellent membrane. It is also fire resistant and has 5 years guarantee. Οι υδατοπαγίδες εμποδίζουν το νερό και την σκόνη να εισέλθουν στους οδηγούς και τα ράουλα οδηγώντας τα νερά στο εμπρός μέρος. ΥΔΑΤΟΠΑΓΙΔΑ WATER BLOCK PROFILE EN The water block profile prevents air, dust and water to insert into the rails,keeping the wheel carriages clean guiding the water to the front side. BLOCK OUT SATTLER Διατίθεται σε 5 χρώματα: ΛΕΥΚΟ - ΚΡΕΜ - ΓΚΡΙ - ΜΠΛΕ - ΚΑΦΕ EN Available in 5 colors WHITE - ECRU -GREY - BLUE - BROWN

7 7 ΜΟΤOR Σε συνεργασία με την κορυφαία εταιρία SOMFY στο χώρο των μοτέρ και αυτοματισμών, η ασύρματη τεχνολογία RTS βρίσκεται σε όλα τα μοντέλα πέργκολας, με 5 χρόνια εγγύηση. EN All models are powerd by the renowned SOMFY in motorization and automatism. Guaranteed for 5 years and using RTS technology, pergola can be operated at a simple touch.

8 8 ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΟΛΩΝ ΤΩΝ ΤΥΠΩΝ ΠΕΡΓΚΟΛΑΣ / GENERAL CHARACTERISTICS OF ALL PERGOLA TYPES ΕΠΙΛΟΓΕΣ ΕΦΑΡΜΟΓΗΣ ΥΛΙΚΟΥ ΣΚΙΑΣΗΣ / CEILING COVER APPLICATION OPTIONS ενιαίο PVC / single cover πανί διαιρούμενο / divided cover ενιαίο PVC με ballοon / single cover & balloon πανί διαιρούμενο με ballοon / divided cover & balloon

9 ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΟΛΩΝ ΤΩΝ ΤΥΠΩΝ ΠΕΡΓΚΟΛΑΣ / GENERAL CHARACTERISTICS OF ALL PERGOLA TYPES ΤΡΑΠΕΖΟΕΙΔΗΣ - ΕΙΔΙΚΕΣ ΚΑΤΑΣΚΕΥΕΣ / CUSTOMIZED COVERS 9 σφηνοειδής κατασκευή κάλυψη κολώνας επέκταση πέργκολας wedge - like cover cover around type extention cover type Η πέργκολα αλουμινίου προσφέρεται και για ειδικές κατασκευές ώστε να γίνεται κάλυψη ιδιόμορφων χώρων, προεκτείνοντας τα αντίβαρα έως 110 cm. Υπάρχει δυνατότητα των παραπάνω επιλογών, καθώς και πιθανών συνδυασμών αυτών. EN. NYFAN pergola can be adjusted to special construction needs, by extending the fabric support profile up to110 cm. Any other combination can be adjusted accordingly.

10 10 ΤΡΟΠΟΙ ΣΤΗΡΙΞΗΣ ΤΡΑΒΕΡΣΑΣ / WALL BEAM INSTALLATION TYPES ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΟΛΩΝ ΤΩΝ ΤΥΠΩΝ ΠΕΡΓΚΟΛΑΣ / GENERAL CHARACTERISTICS OF ALL PERGOLA TYPES SKY ΣΕ ΜΑΡΚΙΖΑ TO A CEILING ΣΕ ΤΟΙΧΟ ΜΕ ΜΑΡΚΙΖΑ TO A WALL WITH BALCONY ΣΕ ΤΟΙΧΟ ΜΕ ΣΤΕΓΑΣΤΡΟ TO A WALL WITH COVER

11 ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΟΛΩΝ ΤΩΝ ΤΥΠΩΝ ΠΕΡΓΚΟΛΑΣ / GENERAL CHARACTERISTICS OF ALL PERGOLA TYPES 11 JUMBO ΣΕ ΤΟΙΧΟ ΜΕ ΜΑΡΚΙΖΑ TO A WALL WITH BALCONY ΣΕ ΤΟΙΧΟ ΜΕ ΣΤΕΓΑΣΤΡΟ TO A WALL WITH COVER

12 SKY Light Η πέργκολα SKYLIGHT είναι ένα πτυσσόμενο σύστημα κάλυψης από αλουμίνιο και επιφάνειας PVC. Τοποθετείται αναρτάται εύκολα σε ήδη υπάρχουσες κατασκευές προσφέροντας απαράμιλλη σκίαση. Παρέχει ηλιοπροστασία, καθώς και προστασία από τον άνεμο, τη βροχή και μερικώς από το χιόνι. Σωστά τοποθετημένη με την κατάλληλη κλίση, μπορεί να αντέξει ισχύ ανέμου έως και 11 Μποφόρ. EN SKYLIGHT pergola is a retractable ceiling system made of aluminium and PVC fabric for outdoor protection. It can be adjusted on any existing metal or wooden structure. It provides sun, wind, rain, and partial snow protection. Properly ιnstalled and with the correct inclination, it can stand wind forces up to 11 Beauforts.

13 (Προσαρμόζεται σε υπάρχουσα κατασκευή) SKYLIGHT (Can be adjusted to existing structures) 13 ΜΕΓΙΣΤΕΣ ΔΙΑΣΤΑΣΕΙΣ / MAXIMUM DIMENSIONS Πλάτος Προβολή Width Projection 2 οδηγοί / Rails 350cm 800cm 3 οδηγοί / Rails 700cm 800cm 4 οδηγοί / Rails 1050cm 800cm 5 οδηγοί / Rails 1400cm 800cm SKYLIGHT

14 14 ΤΕΧΝΙΚΑ ΣΧΕΔΙΑ / TECHNICAL DRAWINGS SKY LIGHT ΜΕ 4 ΟΔΗΓΟΥΣ / WITH 4 RAILS στέγαστρο μηχανισμών modular protection cover άξονας κίνησης power axle τραβέρσα wall beam βάσεις στεγάστρου cover support profiles dynamic box με μοτέρ dynamic box with motor εγκάρσια δοκός cross beam ράουλα wheel carriage αντίβαρα fabric support profiles βάσεις οδηγού rail support brackets οδηγός rail στηθαίο front beam υλικό σκίασης shading material κεφαλή οδηγού belt -gear bearing house system φουρούσι metal end cup

15 SKYLIGHT ΜΕ 2 & 3 ΟΔΗΓΟΥΣ / WITH 2 & 3 RAILS ΤΕΧΝΙΚΑ ΣΧΕΔΙΑ / TECHNICAL DRAWINGS 15 SKY Light με δύο οδηγούς SKY Light with two rails SKY Light με τρεις οδηγούς SKY Light with three rails SKYLIGHT

16 16 ΛΕΠΤΟΜΕΡΕΙΕΣ / DETAILS SKY LIGHT

17 ΟΔΗΓΟΣ / RΑIL ΤΡΑΒΕΡΣΑ / WALL BEAM ΔΙΑΣΤΑΣΕΙΣ ΠΡΟΦΙΛ / PROFILE DIMENSIONS 17 6 cm ΜΕΣΑΙΟ ΑΝΤΙΒΑΡΟ ΜΙDDLE BAR 9,15 cm 5 cm 5,6 cm ΒΑΣΗ ΟΔΗΓΟΥ / RΑIL SUPPORT 12.4 cm 21 cm 6 cm 7,3 cm AKΡΑΙΟ ΑΝΤΙΒΑΡΟ END BAR KΕΦΑΛΗ ΟΔΗΓΟΥ / BELT- GEAR HOUSING 13 cm 6.7 cm 3,4 cm 9 cm 9 cm SKYLIGHT

18 18 ΟΔΗΓΟΙ / RAILS ΤΡΟΠΟΙ ΣΤΗΡΙΞΗΣ / INSTALLATION TYPES ΠΑΝΩ ΑΠΟ ΥΠΑΡΧΟΥΣΑ ΔΟΚΟ ΟVER AN EXISTING BEAM ΣΕ ΥΠΑΡΧΟΥΣΑ ΚΟΛΩΝΑ ON AN EXISTING PILLAR KATΩ ΑΠΟ ΥΠΑΡΧΟΥΣΑ ΔΟΚΟ UNDER AN EXISTING BEAM

19 cm 77 cm 162 cm 80 cm 95 cm 66 cm 186 cm 83 cm 60 cm SKYLIGHT

20 20 ΜΕΤΡΗΣΗ ΔΙΑΣΤΑΣΕΩΝ / DIMENSION MEASUREMENTS SKY LIGHT 20,5 cm ,5 cm Όριο σκίασης Shade limit cm 14 cm 15,7 cm 3,3 cm 10 cm 9.2 cm 4,5 cm 10,3 cm 4,5 cm 1,5 cm 4,5 cm 9 cm 17 cm 6 cm 6 cm 10 cm 2 5,56 cm 5 cm 7 cm ΜΕΤΡΗΣΗ ΠΛΑΤΟΥΣ WIDTH MEASUREMENTS 250 cm max 350 cm max 350 cm max 350 cm 250 cm ΠΛΑΤΟΣ ΠΕΡΓΚΟΛΑΣ PERGOLA WIDTH

21 SKY LIGHT ΕΛΑΧΙΣΤΕΣ ΚΛΙΣΕΙΣ/ MINIMUM SLOPE 21 ΔΙΑΣΤΑΣΕΙΣ & ΕΛΑΧΙΣΤΕΣ ΚΛΙΣΕΙΣ * / DIMENSIONS & MINIMUM SLOPE * OΔΗΓΟΙ ΑΝΑ / RAILS EVERY 200 cm ( 6-7 % ) Προβολή / Projection ( 3 ) cm Κλίση / Slope ( B ) cm OΔΗΓΟΙ ΑΝΑ / RAILS EVERY 250 cm ( 8-9,5 % ) 1 21cm 10.5 cm Όριο σκίασης Shade limit Β 2 * 6,5 cm Προβολή / Projection ( 3 ) cm Κλίση / Slope ( B ) cm OΔΗΓΟΙ ΑΝΑ / RAILS EVERY 300 cm ( 10-11,3 % ) 3 Προβολή / Projection ( 3 ) cm ΤΡΑΒΕΡΣΑ / WALL BEAM Κλίση / Slope ( B ) cm AKΡΑΙΟ ΑΝΤΙΒΑΡΟ / ΕΝD BAR OΔΗΓΟΙ ΑΝΑ / RAILS EVERY 350 cm ( 11,6-13,1 % ) Προβολή / Projection ( 3 ) cm cm Κλίση / Slope ( B ) cm cm 3.3 cm * Σηµείωση αναγκαία: Στον άνω πίνακα προσθέτουµε στις ελάχιστες κλίσεις Β, τα ύψη τραβέρσας και εµπρόσθιας κόντρας, δηλαδή : (Β ,5) * Important note: For slope B calculation, we must take into account the wall beam height and front fabric support: (Β ,5) 7 cm SKYLIGHT

22 SKY Light

23 ΦΟΡΜΕΣ ΠΑΡΑΓΓΕΛΙΑΣ / ORDER FORMS 23 SKYLIGHT

24 24 ΦΟΡΜΑ ΠΑΡΑΓΓΕΛΙΑΣ SKYLIGHT ME 2, 3 & 4 ΟΔΗΓΟΥΣ ΟΝΟΜΑ ΠΕΛΑΤΗ: ΗΜΕΡΟΜΗΝΙΑ ΠΑΡΑΓΓΕΛΙΑΣ: ΑΝΑΜΕΝΟΜΕΝΗ ΗΜΕΡΟΜΗΝΙΑ ΠΑΡΑΔΟΣΗΣ (Μετά την επιβεβαίωση): 27 cm 9,15 cm 10,5 cm ΟΡΙΟ ΣΚΙΑΣΗΣ 5,56 cm ΔΙΑΣΤΑΣΕΙΣ ΤΥΠΟΣ ΤΕΝΤΟΠΑΝΟΥ & ΧΡΩΜΑΤΑ ΧΡΩΜΑ ΣΚΕΛΕΤΟΥ Ύψος Πίσω ( 1 ) Ύψος Εµπρός ( 2 ) Προβολή ( 3 ) Άξονας ( 4 ) Ενιαίο Διαιρούµενο Balloon PVC Blockout (Xρώµα) Τύπος Τεντόπανου Χρώµα Τύπος Τεντόπανου Χρώµα Οδηγοί, Στηθαία (RAL) Αντίβαρα (RAL) Αριθµός Οδηγών Υδατοπαγίδες Στέγαστρο Προστασίας Μηχανισµών ΕΠΙΠΛΕΟΝ ΕΠΙΛΟΓΕΣ Φωτισµός (αριθµός σηµείων) Ποσότητα ΣΦΡΑΓΙΔΑ & ΥΠΟΓΡΑΦΗ ΠΕΛΑΤΗ ΣΗΜΕΙΩΣΕΙΣ

25 CUSTOMER NAME: ORDER DATE: SKYLIGHT WITH 2, 3 & 4 RAILS EXPECTED DESPATCH DATE: (After customer confirmation) ORDER FORM cm 9,15 cm 10,5 cm SHADE LIMIT 5,56 cm DIMENSIONS CEILING COVER TYPE & COLOR FRAME COLORS Back Height ( 1 ) Front Height ( 2 ) Projection ( 3 ) Width ( 4 ) Unified PVC Blockout (color) Divide Canvas Color Type Balloon Canvas Type Color Rails, Cross Beams (RAL) Fabric Support Profile (RAL) Rail Number Water Block System Modular Protection Cover OPTIONALS Spotlights ( items ) IMPORTANT NOTES Quantity CUSTOMER SIGNATURE & STAMP SKYLIGHT

26 SKY Motion Η Πέργκολα SKYMotion είναι ένα πτυσσόμενο σύστημα αλουμινίου και επιφάνειας PVC, για κάλυψη εξωτερικού χώρου. Παρέχει ηλιοπροστασία, καθώς και προστασία από τον άνεμο, τη βροχή και μερικώς από το χιόνι. Ανθεκτική κατασκευή που λόγω του κόμβου δίνεται η δυνατότητα να τοποθετηθούν οι κολώνες πρόσωπο στο κάγκελο. Έτσι η πέργκολα προβάλλεται έξω από τον χώρο. Κατ αυτόν τον τρόπο έχουμε αποτελεσματικότερη πρόστασία από τον ήλιο και τη βρoχή. Σωστά τοποθετημένη, με την κατάλληλη κλίση, μπορεί να αντέξει ισχύ ανέμου έως και 11 Μποφόρ. EN SKYMotion pergola is a retractable ceiling system made of aluminium and PVC fabric for outdoor protection. It provides sun, wind, rain, and partial snow protection. It is a durable structure and due to its flexible pillar nodes, the cover can be projected out of the building limit, offering a more efficient sun and rain protection. Properly installed and with the correct inclination, it can stand wind forces up to 11 Beauforts.

27 SKYMOTION 27 ΜΕΓΙΣΤΕΣ ΔΙΑΣΤΑΣΕΙΣ / MAXIMUM DIMENSIONS Πλάτος Προβολή Width Projection 2 οδηγοί / Rails 350cm 450cm 3 οδηγοί / Rails 700cm 450cm 4 οδηγοί / Rails 1050cm 450cm 5 οδηγοί / Rails 1400cm 450cm SKYΜΟΤΙΟΝ

28 28 ΤΕΧΝΙΚΑ ΣΧΕΔΙΑ / TECHNICAL DRAWINGS SKY MOTION ΜΕ 4 ΟΔΗΓΟΥΣ / WITH 4 RAILS στέγαστρο μηχανισμών modular protection cover βάσεις στεγάστρου cover support profiles dynamic box με μοτέρ dynamic box with motor άξονας κίνησης power axle τραβέρσα wall beam βάσεις οδηγού rail support brackets ράουλα wheel carriage εγκάρσια δοκός cross beam αντίβαρα fabric support profiles άρθρωση 1 fllexible joint 1 κολώνα pillar άρθρωση 2 fllexible joint 2 στηθαίο front beam οδηγός rail υλικό σκίασης shading material βάση κολώνας pillar support

29 SKYMOTION ΜΕ 2 & 3 ΑΡΘΡΩΣΕΙΣ / SKYMOTION WITH 2 & 3 JOINTS 29 SKYΜΟΤΙΟΝ

30 30 ΛΕΠΤΟΜΕΡΕΙΕΣ / DETAILS SKY MOTION

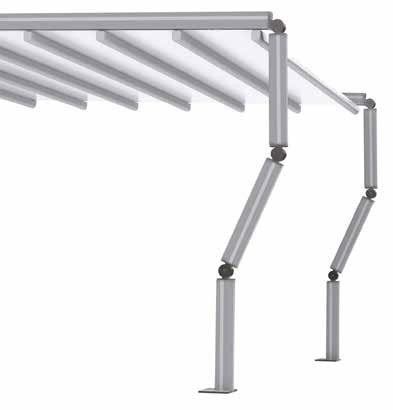

31 SKY MOTION ΔΙΑΣΤΑΣΕΙΣ ΠΡΟΦΙΛ / PROFILE DIMENSIONS 31 ΟΔΗΓΟΣ / RΑIL ΤΡΑΒΕΡΣΑ / WALL BEAM ΜΕΣΑΙΟ ΑΝΤΙΒΑΡΟ / ΜΙDDLE BAR ΑΡΘΡΩΣΗ OΔΗΓΟΥ RAIL JOINT 6 cm 7,7 cm 9,15 cm 5 cm 5,6 cm 21 cm AKΡΑΙΟ ΑΝΤΙΒΑΡΟ / END BAR ΒΑΣΗ ΟΔΗΓΟΥ / RΑIL SUPPORT 12,4 cm 13 cm 6,7 cm 3,4 cm 6 cm 7 cm 4,5 cm 4,5 cm ΑΡΘΡΩΣΗ ΚΟΛΩΝΑΣ PILLAR JOINT SKYΜΟΤΙΟΝ

32 32 ΤΡΟΠΟΙ ΣΤΗΡΙΞΗΣ ΟΔΗΓΩΝ / RAIL INSTALLATION TYPES SKY MOTION ΣΕ ΚΟΛΩΝΑ ΜΕ ΠΟΛΛΕΣ ΑΡΘΡΩΣΕΙΣ ON A PILLAR WITH ΜΑΝΥ JOINTS ΣΕ ΣΠΑΣΤΗ ΚΟΛΩΝΑ ON A FLEXIBLE PILLAR ΣΕ ΑΠΛΗ ΚΟΛΩΝΑ ON A SIMPLE PILLAR

33 SKY MOTION ΑΡΘΡΩΣΕΙΣ ΜΟΤΙΟΝ / ΜΟΤΙΟΝ JOINTS 33 ΑΡΘΡΩΣΗ ΟΔΗΓΟΥ - ΚΟΛΩΝΑΣ RAIL - PILLAR JOINT INDUSTRIAL PROPERTY ORGANIZATION PATENT REGISTRATION ΑΡΘΡΩΣΗ KΟΛΩΝΑΣ - ΚΟΛΩΝΑΣ PILLAR - PILLAR JOINT SKYΜΟΤΙΟΝ

34 34 ΜΕΤΡΗΣΗ ΔΙΑΣΤΑΣΕΩΝ / DIMENSION MEASUREMENTS 24 cm SKY MOTION 27 cm Όριο σκίασης Shade limit 17 cm 8,2 cm 17 cm 17 7,5 cm 1 4,7 cm ,7 cm 4,7 cm 3 ΜΕΤΡΗΣΗ ΠΛΑΤΟΥΣ WIDTH MEASUREMENTS 250 cm max 350 cm max 350 cm max 350 cm 250 cm ΠΛΑΤΟΣ ΠΕΡΓΚΟΛΑΣ PERGOLA WIDTH

35 SKY MOTION ΕΛΑΧΙΣΤΕΣ ΚΛΙΣΕΙΣ/ MINIMUM SLOPE 35 ΔΙΑΣΤΑΣΕΙΣ & ΕΛΑΧΙΣΤΕΣ ΚΛΙΣΕΙΣ * / DIMENSIONS & MINIMUM SLOPE * 27 cm Όριο σκίασης Shade limit OΔΗΓΟΙ ΑΝΑ / RAILS EVERY 200 cm ( 6-7 % ) Προβολή / Projection ( 3 ) Κλίση / Slope ( B ) cm cm Β * 6,5 cm OΔΗΓΟΙ ΑΝΑ / RAILS EVERY 250 cm ( 8-9,5 % ) 2 Προβολή / Projection ( 3 ) Κλίση / Slope ( B ) cm OΔΗΓΟΙ ΑΝΑ / RAILS EVERY 300 cm ( 10-11,3 % ) Προβολή / Projection ( 3 ) Κλίση / Slope ( B ) cm OΔΗΓΟΙ ΑΝΑ / RAILS EVERY 350 cm ( 11,6-13,1 % ) Προβολή / Projection ( 3 ) Κλίση / Slope ( B ) cm ΤΡΑΒΕΡΣΑ WALL BEAM * Σηµείωση αναγκαία: Στον άνω πίνακα προσθέτουµε στις ελάχιστες κλίσεις Β, τα ύψη τραβέρσας και εµπρόσθιας κόντρας, δηλαδή : (Β ,5) * Important note: For slope B calculation, we must take into account the wall beam height and front fabric support (Β ,5) 21 cm 3,4 cm 6 cm 3 AKΡΑΙΟ ΑΝΤΙΒΑΡΟ / ΕΝD BAR 7,3 cm SKYΜΟΤΙΟΝ

36 36 SKY Μotion

37 SKY MOTION 37 SKYΜΟΤΙΟΝ

38 38 ΦΟΡΜΑ ΠΑΡΑΓΓΕΛΙΑΣ ΟΝΟΜΑ ΠΕΛΑΤΗ: ΗΜΕΡΟΜΗΝΙΑ ΠΑΡΑΓΓΕΛΙΑΣ: SKYMOTION ME 2, 3 & 4 ΟΔΗΓΟΥΣ ΑΝΑΜΕΝΟΜΕΝΗ ΗΜΕΡΟΜΗΝΙΑ ΠΑΡΑΔΟΣΗΣ (Μετά την επιβεβαίωση): 27 cm ΟΡΙΟ ΣΚΙΑΣΗΣ 17cm 9,15 cm 5,56 cm ΔΙΑΣΤΑΣΕΙΣ ΤΥΠΟΣ ΤΕΝΤΟΠΑΝΟΥ & ΧΡΩΜΑΤΑ ΧΡΩΜΑ ΣΚΕΛΕΤΟΥ Ύψος Πίσω (1) Ύψος Εµπρός (2) Προβολή (3) Άξονας (4) Ύψος Κόµβου (5) Θέση Κολώνας (6) Ενιαίο Διαιρούµενο Balloon PVC Blockout (Χρώµα) Τύπος Τεντόπανου Χρώµα Τύπος Τεντόπανου Χρώµα Οδηγοί, Στηθαίο, Κολώνες Aντίβαρα Αριθµός Οδηγών ΕΠΙΠΛΕΟΝ ΕΠΙΛΟΓΕΣ Αριθµός Κόµβων Φωτισµός Στέγαστρο (τεµάχια) Προστασίας Μηχανισµών Υδατοπαγίδες Στηθαίο Εµπρός Ποσότητα ΣΦΡΑΓΙΔΑ & ΥΠΟΓΡΑΦΗ ΠΕΛΑΤΗ ΣΗΜΕΙΩΣΕΙΣ

39 CUSTOMER NAME: ORDER DATE: SKYMOTION WITH 2, 3 & 4 RAILS EXPECTED DESPATCH DATE: (After customer confirmation): ORDER FORM cm ΟΡΙΟ ΣΚΙΑΣΗΣ 17 cm 9,15 cm 5,56 cm Back Height ( 1 ) Rails (items) Front Height ( 2 ) Flexible Joint (items) DIMENSIONS Projection ( 3 ) Node Pillar Unified Divided Balloon Width Heigt Position Canvas ( 4 ) ( 5 ) ( 6 ) PVC Blockout (Color) Color Canvas Color Type Type Spotlights ( items ) OPTIONALS Modular Protection Cover IMPORTANT NOTES Water Block System CEILING COVER TYPE & COLOR Front Beam Quantity FRAME COLORS Rails, Cross Beam (RAL) Fabric Support Profile (RAL) CUSTOMER SIGNATURE & STAMP SKYΜΟΤΙΟΝ

40 SKY Bridge Η Πέργκολα SKY Bridge είναι ένα πτυσσόμενο σύστημα αλουμινίου και επιφάνειας PVC για κάλυψη εξωτερικού χώρου. Παρέχει ηλιοπροστασία, καθώς και προστασία από τον άνεμο, τη βροχή και μερικώς από το χιόνι. Αναρτάται με ανοξείδωτες ή ανοδιώμενες ντίζες αλουμινίου σε οποιοδήποτε χώρο, χωρίς την ανάγκη κολώνων στήριξης. Σωστά τοποθετημένη με την κατάλληλη κλίση, μπορεί να αντέξει ισχύ ανέμου έως και 11 Μποφόρ. EN Pergola SKY Bridge is a retractable ceiling system made of aluminium and PVC fabric for outdoor protection. It provides sun, wind, rain and partial snow protection. It can be hanged by using inox, galvanized or aluminium round beams. The hanging beams can be diagonal, strait or a combination of both. Properly installed and with the correct inclination, it can stand wind forces up to 11 Beauforts.

41 SKYBRIDGE 41 ΜΕΓΙΣΤΕΣ ΔΙΑΣΤΑΣΕΙΣ / MAXIMUM DIMENSIONS Πλάτος Προβολή Width Projection 2 οδηγοί / Rails 350cm 450cm 3 οδηγοί / Rails 700cm 450cm 4 οδηγοί / Rails 1050cm 450cm 5 οδηγοί / Rails 1400cm 450cm SKYBRIDGE

42 42 ΤΕΧΝΙΚΑ ΣΧΕΔΙΑ / TECHNICAL DRAWINGS SKY BRIDGE ΜΕ 4 ΟΔΗΓΟΥΣ / WITH 4 RAILS στέγαστρο μηχανισμών modular protection cover άξονας κίνησης power axle βάσεις στεγάστρου cover support profiles dynamic box με μοτέρ dynamic box with motor τραβέρσα wall beam αναρτήρας τοίχου wall mount αντιρίδα αλουμινίου tention rod βάσεις οδηγού rail support brackets εγκάρσια δοκός cross beam ράουλα wheel carriage αναρτήρας οδηγού rail hanging bracket αντίβαρα fabric support profiles στηθαίο front beam οδηγός rail υλικό σκίασης shading material κεφαλή οδηγού belt -gear bearing house system φουρούσι metal end cup

43 SKYMOTION ΜΕ 2 & 3 ΟΔΗΓΟΥΣ / WITH 2 & 3 RAILS ΤΕΧΝΙΚΑ ΣΧΕΔΙΑ / TECHNICAL DRAWINGS 43 SKY Bridge με τρεις οδηγούς SKY Bridge with three rails SKY Bridge με δύο οδηγούς SKY Bridge with two rails SKYBRIDGE

44 44 ΛΕΠΤΟΜΕΡΕΙΕΣ / DETAILS SKY BRIDGE Αναρτήρας αλουμινίου ή Inox. Aluminium or Inox hanging bracket

45 SKY BRIDGE ΔΙΑΣΤΑΣΕΙΣ ΠΡΟΦΙΛ / PROFILE DIMENSIONS 45 ΟΔΗΓΟΣ / RΑIL ΤΡΑΒΕΡΣΑ / WALL BEAM NTIZA / TENSION REGULATOR ΑΝΑΡΤΗΡΑΣ TENSION ROD RAIL BRACKET 9,15 cm 10.3 cm 5,6 cm ΒΑΣΗ ΟΔΗΓΟΥ / RΑIL SUPPORT 12,4 cm 21 cm 13,6 cm 7cm 13 cm 6,7 cm 3.4 cm 2,2cm Φ16 ΑΝΤΙΡΙΔΑ / ΤΕΝSION ROD Φ26 SKYBRIDGE

46 46 ΤΡΟΠΟΙ ΣΤΗΡΙΞΗΣ / INSTALLATION TYPES SKY BRIDGE ME ΔΙΑΓΩΝΙΕΣ ΑΝΤΙΡΙΔΕΣ DIAGONAL SETUP ME ΠΑΡΑΛΛΗΛΕΣ ΑΝΤΙΡΙΔΕΣ PARALLEL SETUP

47 SKY BRIDGE CUSTOMIZED STRUCTURES / ΕΙΔΙΚΕΣ ΚΑΤΑΣΚΕΥΕΣ 47 SKYBRIDGE

48 48 ΜΕΤΡΗΣΗ ΔΙΑΣΤΑΣΕΩΝ / DIMENSION MEASUREMENTS SKY BRIDGE 27 cm 5 1 Όριο σκίασης Shade limit 10 cm ΜΕΤΡΗΣΗ ΠΛΑΤΟΥΣ WIDTH MEASUREMENTS 250 cm max 350 cm max 350 cm max 350 cm 250 cm ΠΛΑΤΟΣ ΠΕΡΓΚΟΛΑΣ PERGOLA WIDTH

49 SKY BRIDGE ΔΙΑΣΤΑΣΕΙΣ & ΕΛΑΧΙΣΤΕΣ ΚΛΙΣΕΙΣ * / DIMENSIONS & MINIMUM SLOPE * OΔΗΓΟΙ ΑΝΑ / RAILS EVERY 200 cm ( 6-7 % ) ΕΛΑΧΙΣΤΕΣ ΚΛΙΣΕΙΣ/ MINIMUM SLOPE 49 Προβολή / Projection ( 3 ) Κλίση / Slope ( B ) cm OΔΗΓΟΙ ΑΝΑ / RAILS EVERY 250 cm ( 8-9,5 % ) Προβολή / Projection ( 3 ) Κλίση / Slope ( B ) cm OΔΗΓΟΙ ΑΝΑ / RAILS EVERY 300 cm ( 10-11,3 % ) Προβολή / Projection ( 3 ) Κλίση / Slope ( B ) cm cm 3.3 cm min 30 o ε Όριο σκίασης Shade limit α B 7.5 cm 10 cm 2 OΔΗΓΟΙ ΑΝΑ / RAILS EVERY 350 cm ( 11,6-13,1 % ) Προβολή / Projection ( 3 ) Κλίση / Slope ( B ) cm * Σηµείωση αναγκαία: Στον άνω πίνακα προσθέτουµε στις ελάχιστες κλίσεις Β, τα ύψη τραβέρσας και εµπρόσθιας κόντρας, δηλαδή : (Β ,5) * Important note: For slope B calculation, we must 40 take 48 into account 56 the 64 wall beam 73 height 8 and front fabric support: (Β ,5) α: Το σημείο στήριξης αναρτήρα - οδηγού να είναι το ελάχιστο 50 έως 80 εκ. από το φουρούσι. The hanging rail bracket must be at least 50 to 80 cm away from the rail s end cup ε: Η ελάχιστη γωνία οδηγού με αντιρίδα να είναι 30 ο The minimum angle between the tension rod and the rail, must be 30 o 3 SKYBRIDGE

50 50 SKY Bridge

51 ΦΟΡΜΕΣ ΠΑΡΑΓΓΕΛΙΑΣ / ORDER FORMS 51 SKYBRIDGE

52 52 ΦΟΡΜΑ ΠΑΡΑΓΓΕΛΙΑΣ ΟΝΟΜΑ ΠΕΛΑΤΗ: ΗΜΕΡΟΜΗΝΙΑ ΠΑΡΑΓΓΕΛΙΑΣ: SKYBRIDGE ME 2, 3 & 4 ΟΔΗΓΟΥΣ ΑΝΑΜΕΝΟΜΕΝΗ ΗΜΕΡΟΜΗΝΙΑ ΠΑΡΑΔΟΣΗΣ (Μετά την επιβεβαίωση): 9,15 cm 21cm ΟΡΙΟ ΣΚΙΑΣΗΣ 10 cm 5,56 cm ΔΙΑΣΤΑΣΕΙΣ ΤΥΠΟΣ ΤΕΝΤΟΠΑΝΟΥ & ΧΡΩΜΑΤΑ ΧΡΩΜΑ ΣΚΕΛΕΤΟΥ Ύψος Πίσω (1) Ύψος Εµπρός (2) Προβολή (3) Άξονας (4) Ύψος βάσης Αντιρίδων (5) Ενιαίο Διαιρούµενο Balloon PVC Blockout (Xρώµα) Τύπος Τεντόπανου Χρώµα Τύπος Τεντόπανου Χρώµα Οδηγοί, Στηθαίο, Κολώνες Αντίβαρα Αριθµός Οδηγών Αριθµός Αντιρίδων Φωτισµός (τεµάχια) ΕΠΙΠΛΕΟΝ ΕΠΙΛΟΓΕΣ Στέγαστρο Προστασίας Μηχανισµών Ποσότητα ΣΦΡΑΓΙΔΑ & ΥΠΟΓΡΑΦΗ ΠΕΛΑΤΗ ΣΗΜΕΙΩΣΕΙΣ

53 CUSTOMER NAME: ORDER DATE: SKYBRIDGE WITH 2, 3 & 4 RAILS EXPECTED DESPATCH DATE: (After customer confirmation) ORDER FORM 53 9,15 cm 21cm Shade Limit 10 cm 5,56 cm Back Height (1) Rails (Items) Front Height (2) Tension Rods (Items) DIMENSIONS Projection (3) Wall mount Unified Divided Balloon Width Height (4) (5) PVC Blockout (Color) Canvas Canvas Color Color Type Type Spotlights (Items) OPTIONALS Modular Protection Cover IMPORTAN NOTES CEILING COVER TYPE & COLOR Quantity FRAME COLORS Rails, Cross Beam Fabric Support Profile CUSTOMER SIGNATURE & STAMP SKYBRIDGE

54 54 ΠΡΟΑΙΡΕΤΙΚΕΣ ΕΠΙΛΟΓΕΣ / OPTIONALS Φωτισμός (LED SPOT) Τα φώτα LED SPOT, είναι μια επιλογή που μπορεί να τοποθετηθεί στo αντίβαρο, δημιουργώντας ένα στυλ φωτισμού και ατμόσφαιρας κατά την επιθυμία του πελάτη. Ο φωτισμός LED ελέγχεται από ένα τηλεχειριστήριο για την ενεργοποίηση και την αλλαγή έντασης φωτισμού. SKY Light /Motion /Bridge LED Spotlight kit A Spotlight kit is an option which can create a stylish and attractive atmosphere, when installed on the fabric support profiles. It can be patterned according to customer s will. The light strength can be adjusted by using the remote control. Kανάλι Φωτισμού Το κανάλι φωτισμού θερμοκολλάται στην επάνω όψη του PVC και χρησιμοποιείται σαν φορέας των καλωδίων του φωτισμού. Cable Duct Spot lights are connected to the source through a duct which is welded on the upper surface of the PVC.

55 SKY Light /Motion /Bridge ΠΡΟΑΙΡΕΤΙΚΕΣ ΕΠΙΛΟΓΕΣ / OPTIONALS 55

56 56 ΠΡΟΑΙΡΕΤΙΚΕΣ ΕΠΙΛΟΓΕΣ / OPTIONALS SKY Light /Motion /Bridge Κάλυπτρο διακοσμητικό Σε όλους τους οδηγούς SKY υπάρχει δυνατότητα επιλογής διαφορετικού χρωματισμού στα διακοσμητικά κάλυπτρα, καθώς και στους κόμβους στα μοντέλα motion. Decorative Cup There is an option of different color combinations between the SKY rails and their slot covers, allong with the flexible joints for the Motion pergola model. Τύπος Φουρουσιού (RAL - INOX) Το διακοσμητικό φουρούσι μπορεί να βαφτεί στο χρώμα της πέργκολας. Υπάρχει επίσης η επιλογή INOX - SATINE. End Cup Options (RAL - INOX) The rail s end cup can be painted in order to match with pergola s color, or can have an INOX - SATIN finish.

57 SKY Light /Motion /Bridge ΠΡΟΑΙΡΕΤΙΚΕΣ ΕΠΙΛΟΓΕΣ / OPTIONALS 57 Υδρορροή Στις πέργκολες SKY υπάρχει η δυνατότητα τοποθέτησης υδρορροής η οποία προσαρμόζεται στην κατασκευή ανάλογα με τον τύπο της κολώνας. Gutter down pipe Τhere is the option of a rain gutter installation for all SKY pergolas, depending on the pillar type Στέγαστρο Με την προαιρετική τοποθέτηση στεγάστρου στο πίσω μέρος, προστατεύουμε τους μηχανισμούς κίνησης. Modular Protection Cover All mechanisms are protected by using an aluminium cover, especially usefull for the ceiling when this is retracted.

58 Jumbo Η Πέργκολα Jumbo είναι ένα πτυσσόμενο σύστημα βαρέως τύπου αλουμινίου και επιφάνειας PVC για κάλυψη εξωτερικού χώρου. Προτείνεται ιδιαίτερα για μεγάλες κατασκευές και για επαγγελματικούς χώρους. Παρέχει ηλιοπροστασία, καθώς και προστασία από τον άνεμο τη βροχή και μερικώς από το χιόνι. Σωστά τοποθετημένη με την κατάλληλη κλίση, μπορεί να αντέξει ισχύ ανέμου εως και 11 Μποφώρ. Υπάρχει η δυνατότητα τοποθέτησης συστήματος πτυσσόμενων κρυστάλλων και κασονέτου με διάφανη ζελατίνα για πλήρη προστασία του εσωτερικού χώρου από αέρα και βροχή. EN Pergola JUMBO is a heavy duty retractable ceiling system made of aluminium and PVC fabric for outdoor protection. It is specially designed for Large Scale Constructions and Commercial Outdoor Spaces. It provides sun, wind, rain and partial snow protection. Properly ιnstalled and with the correct inclination, it can stand wind forces up to 11 Beauforts. It is also possible to install a folding crystal system along with a cassete with transparent membrane for better protection from wind and rain of the internal place.

59 JUMBO 59 ΜΕΓΙΣΤΕΣ ΔΙΑΣΤΑΣΕΙΣ / MAXIMUM DIMENSIONS Πλάτος Προβολή Width Projection 2 οδηγοί / Rails 400cm 800cm 3 οδηγοί / Rails 800cm 800cm 4 οδηγοί / Rails 1200cm 800cm 5 οδηγοί / Rails 1600cm 800cm JUMBO

60 60 ΤΕΧΝΙΚΑ ΣΧΕΔΙΑ / TECHNICAL DRAWINGS JUMBO ΜΕ 4 ΟΔΗΓΟΥΣ / WITH 4 RAILS στέγαστρο μηχανισμών modular protection cover dynamic box με μοτέρ dynamic box with motor άξονας κίνησης power axle βάσεις στεγάστρου cover support profiles τραβέρσα wall beam εγκάρσια δοκός cross beam βάσεις τραβέρσας - οδηγού wall beam - rail support ράουλα wheel carriage υλικό σκίασης shading material οδηγός rail φουρούσι metal end cup κεφαλή οδηγού belt -gear bearing house system βάσεις οδηγού rail support brackets κολώνα pillar αντίβαρα fabric support profiles στηθαίο / υδροροή front beam / water duct βάση κολώνας pillar support

61 JUMBO ΜΕ 2 & 3 ΟΔΗΓΟΥΣ / WITH 2 & 3 RAILS ΤΕΧΝΙΚΑ ΣΧΕΔΙΑ / TECHNICAL DRAWINGS 61 JUMBO με δύο οδηγούς JUMBO with two rails JUMBO με τρείς οδηγούς JUMBO with three rails JUMBO

62 62 ΛΕΠΤΟΜΕΡΕΙΕΣ / DETAILS JUMBO

63 J UMBO ΔΙΑΣΤΑΣΕΙΣ ΠΡΟΦΙΛ / PROFILE DIMENSIONS 63 ΟΔΗΓΟΣ / RΑIL YΔΡΟΡΡΟΗ & ΣΤΗΘΑΙΟ GUTTER & FRONT PILLAR ΒΑΣΗ ΟΔΗΓΟΥ / RΑIL SUPPORT 13.2 cm ΜΕΣΑΙΟ ΑΝΤΙΒΑΡΟ / ΜΙDDLE BAR 16 cm 10 cm 7.9 cm 20 cm 6 cm 14.5 cm ΤΡΑΒΕΡΣΑ / WALL BEAM 5 cm 7 cm ΚΟΛΩΝΑ / PILLAR ΒΑΣΗ ΟΔΗΓΟΥ - ΥΔΡΟΡΡΟΗΣ RAIL - GUTTER SUPPORT AKΡΑΙΟ ΑΝΤΙΒΑΡΟ / END BAR 6 cm 14 cm 21 cm 10 cm 3,4 cm 28,5 cm 12 cm 7 cm JUMBO

64 64 ΜΕΤΡΗΣΗ ΔΙΑΣΤΑΣΕΩΝ / DIMENSION MEASUREMENTS JUMBO 27 cm 14 cm 3,3 cm 20 cm 24 cm 27 cm 9,9 cm 16,1 cm 1 Όριο σκίασης Shade limit 29 cm 26 cm 2 6 cm 20 cm 14 cm 3,50 cm 3 ΜΕΤΡΗΣΗ ΠΛΑΤΟΥΣ WIDTH MEASUREMENTS max 400 cm max 400 cm max 400 cm 3,50 cm ΠΛΑΤΟΣ ΠΕΡΓΚΟΛΑΣ PERGOLA WIDTH

65 JUMBO ΕΛΑΧΙΣΤΕΣ ΚΛΙΣΕΙΣ/ MINIMUM SLOPE 65 ΔΙΑΣΤΑΣΕΙΣ & ΕΛΑΧΙΣΤΕΣ ΚΛΙΣΕΙΣ * / DIMENSIONS & MINIMUM SLOPE * OΔΗΓΟΙ ΑΝΑ / RAILS EVERY 200 cm ( 6-7 % ) Προβολή / Projection ( 3 ) cm Β * 14 cm Κλίση / Slope ( B ) cm OΔΗΓΟΙ ΑΝΑ / RAILS EVERY 250 cm ( 8-9,5 % ) Προβολή / Projection ( 3 ) Όριο σκίασης Shade limit 20 cm Κλίση / Slope ( B ) cm OΔΗΓΟΙ ΑΝΑ / RAILS EVERY 300 cm ( 10-11,3 % ) Προβολή / Projection ( 3 ) Κλίση / Slope ( B ) cm Προβολή / Projection ( 3 ) OΔΗΓΟΙ ΑΝΑ / RAILS EVERY 350 cm ( 11,6-13,1 % ) Κλίση / Slope ( B ) cm ΤΡΑΒΕΡΣΑ / WALL BEAM OΔΗΓΟΙ ΑΝΑ / RAILS EVERY 400 cm ( 13,6-15 % ) AKΡΑΙΟ ΑΝΤΙΒΑΡΟ / ΕΝD BAR Προβολή / Projection ( 3 ) Κλίση / Slope ( B ) cm * Σηµείωση αναγκαία: Στον άνω πίνακα προσθέτουµε στις ελάχιστες κλίσεις Β, τα ύψη τραβέρσας και εµπρόσθιας κόντρας, δηλαδή : (Β ,5) * Important note: For slope B calculation, we must take into account the wall beam height and front fabric support (Β ,5) 21 cm 3,3 cm 6 cm 7 cm JUMBO

66 66 Jumbo

67 JUMBO ΦΟΡΜΕΣ ΠΑΡΑΓΓΕΛΙΑΣ / ORDER FORMS 67 JUMBO

68 68 ΦΟΡΜΑ ΠΑΡΑΓΓΕΛΙΑΣ ΟΝΟΜΑ ΠΕΛΑΤΗ: ΗΜΕΡΟΜΗΝΙΑ ΠΑΡΑΓΓΕΛΙΑΣ: JUMBO ME 2, 3 & 4 ΟΔΗΓΟΥΣ ΑΝΑΜΕΝΟΜΕΝΗ ΗΜΕΡΟΜΗΝΙΑ ΠΑΡΑΔΟΣΗΣ (Μετά την επιβεβαίωση): 27 cm Όριο Σκίασης 20 cm 16 cm 14 cm 7 cm 10 cm ΔΙΑΣΤΑΣΕΙΣ ΤΥΠΟΣ ΤΕΝΤΟΠΑΝΟΥ & ΧΡΩΜΑΤΑ ΧΡΩΜΑ ΣΚΕΛΕΤΟΥ Ύψος Πίσω (1) Ύψος Εµπρός (2) Προβολή (3) Άξονας (4) Ενιαίο Διαιρούµενο Balloon PVC Blockout (Χρώµα) Τύπος Τεντόπανου Χρώµα Τύπος Τεντόπανου Χρώµα Οδηγοί, Στηθαίο Αντίβαρα Αριθµός Οδηγών Σύστηµα Υδρορροής Φωτισµός ΕΠΙΠΛΕΟΝ ΕΠΙΛΟΓΕΣ Στέγαστρο Προστασίας Μηχανισµών Ποσότητα ΣΦΡΑΓΙΔΑ & ΥΠΟΓΡΑΦΗ ΠΕΛΑΤΗ ΣΗΜΕΙΩΣΕΙΣ

69 JUMBO WITH 2, 3 & 4 RAILS ORDER FORM 69 CUSTOMER NAME: ORDER DATE: EXPECTED DESPATCH DATE: (After customer confirmation): 27 cm 16 cm 14 cm Shade Limit 20 cm 7 cm 10 cm MEASUREMENTS CEILING COVER TYPE & COLOR FRAME COLOR Back Height (1) Front Height (2) Projection (3) Width (4) Unified Divided Balloon PVC Blockout (Color) Canvas Type Color Canvas Type Color Rails, Cross Beam Fabric Support Profile Rails (Items) Gutter Spotlights (Items) OPTIONALS Modular Protection Cover IMPORTANT NOTES Quantity CUSTOMER SIGNATURE & STAMP JUMBO

70 Round Η Πέργκολα Round είναι ένα πτυσσόμενο σύστημα βαρέως τύπου αλουμινίου και επιφάνειας PVC για κάλυψη εξωτερικού χώρου. Προτείνεται ιδιαίτερα για μεγάλες κατασκευές και για επαγγελματικούς χώρους. Παρέχει ηλιοπροστασία, καθώς και προστασία από τον άνεμο, τη βροχή και μερικώς από το χιόνι. Σωστά τοποθετημένη με την κατάλληλη κλίση, μπορεί να αντέξει ισχύ ανέμου έως και 11 Μποφόρ. Υπάρχει η δυνατότητα τοποθέτησης συστήματος πτυσσόμενων κρυστάλλων και κασονέτου με διάφανη ζελατίνα, για πλήρη προστασία του εσωτερικού χώρου από αέρα και βροχή. EN Round pergola is a heavy duty retractable ceiling system made of aluminium and PVC fabric for outdoor protection. It is specially designed for Large Scale Constructions and Commercial Outdoor Spaces. It provides sun, wind, rain and partial snow protection. Properly ιnstalled and with the correct inclination, it can stand wind forces up to 11 Beauforts. A folding crystal system can also be installed along with a cassete with transparent membrane for better wind and rain protection of the internal place.

71 ROUND 71 ΜΕΓΙΣΤΕΣ ΔΙΑΣΤΑΣΕΙΣ / MAXIMUM DIMENSIONS Πλάτος Προβολή Width Projection 2 οδηγοί / Rails 350cm 675cm 3 οδηγοί / Rails 700cm 675cm 4 οδηγοί / Rails 1050cm 675cm 5 οδηγοί / Rails 1400cm 675cm ROUND

72 72 ΤΕΧΝΙΚΑ ΣΧΕΔΙΑ / TECHNICAL DRAWINGS ROUND ΜΕ 4 ΟΔΗΓΟΥΣ / WITH 4 RAILS στέγαστρο μηχανισμών modular protection cover dynamic box με μοτέρ dynamic box with motor άξονας κίνησης power axle τραβέρσα wall beam βάσεις τραβέρσας - οδηγού wall beam - rail support εγκάρσια δοκός cross beam ράουλα wheel carriage υλικό σκίασης shading material οδηγός rail φουρούσι metal end cup κεφαλή οδηγού belt -gear bearing house system βάσεις οδηγού rail support brackets κολώνα pillar αντίβαρα fabric support profiles στηθαίο / υδροροή front beam / water duct βάση κολώνας pillar support

73 ROUND ΜΕ 2 & 3 ΟΔΗΓΟΥΣ / WITH 2 & 3 RAILS ΤΕΧΝΙΚΑ ΣΧΕΔΙΑ / TECHNICAL DRAWINGS 73 ROUND με δύο οδηγούς ROUND with two rails ROUND με τρεις οδηγούς ROUND with three rails ROUND

74 74 ΛΕΠΤΟΜΕΡΕΙΕΣ / DETAILS ROUND

75 ROUND ΔΙΑΣΤΑΣΕΙΣ ΠΡΟΦΙΛ / PROFILE DIMENSIONS 75 ΟΔΗΓΟΣ / RΑIL YΔΡΟΡΡΟΗ & ΣΤΗΘΑΙΟ GUTTER & FRONT PILLAR ΒΑΣΗ ΟΔΗΓΟΥ / RΑIL SUPPORT 23.5 cm ΜΕΣΑΙΟ ΑΝΤΙΒΑΡΟ / ΜΙDDLE BAR 14 cm 10 cm 7.9 cm 17 cm 6 cm 14.5 cm ΤΡΑΒΕΡΣΑ / WALL BEAM 5 cm 10 cm ΚΟΛΩΝΑ / PILLAR ΒΑΣΗ ΟΔΗΓΟΥ - ΥΔΡΟΡΡΟΗΣ RAIL - GUTTER SUPPORT AKΡΑΙΟ ΑΝΤΙΒΑΡΟ / END BAR 6 cm 14 cm 21 cm 10 cm 3,4 cm 28,5 cm 12 cm 7 cm ROUND

76 76 ΜΕΤΡΗΣΗ ΔΙΑΣΤΑΣΕΩΝ / DIMENSION MEASUREMENTS ROUND 27 cm 12 cm 10 cm 14 cm 1 Όριο σκίασης Shade limit 2 6 cm 7,5 cm 7,9 cm 14.5 cm 14 cm 3 5 cm ΜΕΤΡΗΣΗ ΠΛΑΤΟΥΣ WIDTH MEASUREMENTS max 350 cm max 350 cm max 350 cm 5 cm ΠΛΑΤΟΣ ΠΕΡΓΚΟΛΑΣ PERGOLA WIDTH

77 ROUND 77 ROUND

78 78 Round

79 ROUND ΦΟΡΜΕΣ ΠΑΡΑΓΓΕΛΙΑΣ / ORDER FORMS 79 ROUND

80 80 ROUND 2, cm Όριο Σκίασης 14,5 cm 14 cm 14 cm 10 cm 10 cm Ύψος Πίσω (1) Ύψος Εµπρός (2) Προβολή (3) Ενιαίο Διαιρούµενο Balloon Άξονας Τύπος (4) PVC Blockout (Χρώµα) Χρώµα Τύπος Χρώµα Τεντόπανου Τεντόπανου Οδηγοί, Στηθαίο Αντίβαρα Αριθµός Οδηγών Σύστηµα Υδρορροής Φωτισµός Στέγαστρο Προστασίας Μηχανισµών Ποσότητα

81 ROUND WITH 2, 3 & 4 RAILS ORDER FORM 81 CUSTOMER NAME: ORDER DATE: EXPECTED DESPATCH DATE: (After customer confirmation): 21 cm Όριο Σκίασης 14,5 cm 14 cm 14 cm 10 cm 10 cm MEASUREMENTS CEILING COVER TYPE & COLOR FRAME COLOR Back Height (1) Front Height (2) Projection (3) Width (4) Unified Divided Balloon PVC Blockout (Color) Canvas Type Color Canvas Type Color Rails, Cross Beam Fabric Support Profile Rails (Items) Gutter Spotlights (Items) OPTIONALS Modular Protection Cover IMPORTANT NOTES Quantity CUSTOMER SIGNATURE & STAMP ROUND

82 82 ΣΤΑΘΕΡΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ / STANDARD CHARACTERISTICS JUMBO Ανεμοπαγίδα & Υδατοπαγίδα Με την τοποθέτηση ανεμοπαγίδας στους οδηγούς της πέργκολας, αποφεύγουμε τους ανεπιθύμητους στροβιλισμούς και την εισρροή αέρα, νερού και σκόνης μέσω των κενών του οδηγού, στους μηχανισμούς και στο στεγασμένο χώρο, όταν αυτός είναι κλειστός. Αnti - Air & Water block System The anti- air profile prevents wind, dust, and water to enter through the ceiling cover and rail gup, keeping the wheel carriages clean and the closed area safe from wind turbulance and noise. Υδρορροή Το στηθαίο της πέργκολας JUMBO λειτουργεί ως υδρορροή και η απορροή του νερού γίνεται από το εσωτερικό κενό των υποστηλωμάτων. Rain Gutter The aluminium rain gutter profile is used as a front beam for the rail supports and as a water drainage system at the same time. The rain water is then driven out through the pillars avoiding downpipes and permitting a clean view through the pillars.

83 JUMBO Στέγαστρο Με την προαιρετική τοποθέτηση στεγάστρου στο πίσω μέρος, προστατεύουμε τους μηχανισμούς κίνησης. ΠΡΟΑΙΡΕΤΙΚΕΣ ΕΠΙΛΟΓΕΣ / OPTIONALS 83 Modular Protection cover This option protects all mechanisms and the retracted ceiling cover. Εμπρόσθετα Αντίβαρα - Οδηγοί Τοποθετώντας επιπλέον αντίβαρα και οδηγούς, μειώνουμε τις αποστάσεις, ενισχύοντας την αντοχή της πέργκολας, παρέχοντας τη δυνατότητα μικρότερων κλίσεων και αντοχή σε μεγαλύτερα φορτία. Additional Rail & Fabric support profile By adding an extra rail and fabric support profiles, the ceiling cover is further strengthened and can have smaller inclination values which can be usefull to special construction occasions.

84 84 ΠΡΟΑΙΡΕΤΙΚΕΣ ΕΠΙΛΟΓΕΣ / OPTIONALS JUMBO Τύπος Φουρουσιού (RAL - INOX) Το διακοσμητικό φουρούσι μπορεί να βαφτεί στο χρώμα της πέργκολας. Υπάρχει επίσης η επιλογή INOX - SATINE. End Cup options (RAL - INOX) The rail s end cup can be painted in accordance to the pergola s color or other and there is also a choice of satin - inox. Φωτισμός (LED - SPOT) Τα φώτα LED όπως και τα SPOT, μπορούν να τοποθετηθούν στα αντίβαρα, δημιουργώντας ένα στυλ φωτισμού και ατμόσφαιρας κατά την επιθυμία του πελάτη. Ο φωτισμός LED ελέγχεται από ένα τηλεχειριστήριο για την ενεργοποίηση / απενεργοποίηση, καθώς και για τη ρύθμιση της έντασης. LED - Spotlight kit LED Spot Lights is an option that creates a stylish and attractive atmosphere, when installed on the Fabric Support Profiles. It can be installed according to customer s will. The light strength and color can be adjusted using the remote control.

85 JUMBO ΠΡΟΑΙΡΕΤΙΚΕΣ ΕΠΙΛΟΓΕΣ / OPTIONALS 85 Σετ Φωτισμού / Lighting Power Package Το σετ φωτισμού περιλαμβάνει την καλωδίωση, το μετασχηματιστή, το ρυθμιστή έντασης, τα σποτ και το τηλεχειριστήριο. The lighting package consists of the cable ducts, the transformer, the dimmer, the spotlights and the remote control. JUMBO

86 86 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΕΠΙΦΑΝΕΙΑΣ/ CEILING COVER CHARACTERISTICS SATTLER PVC BLOCK-OUT To PVC BLOCK-OUT POLYPLAN 716 της SATTLER είναι 100% αδιάβροχο και αδιαπέραστο από την υπεριώδη ακτινοβολία, αντιστεκόμενο στη φωτιά. Το βάρος του είναι 760γρ/m 2, έχει ανοχές θερμοκρασίας από -25 ο C έως 70 ο C και έχει 5 χρόνια εγγύηση. Διατίθεται σε 5 χρώματα: Λευκό, Κρεμ, Γκρι, Μπλε και Καφέ 5 ΧΡΟΝΙΑ ΕΓΓΥΗΣΗ SATTLER PVC BLOCK-OUT SATTLER S PVC BLOCK-OUT POLYPLAN 716 is a three layer highgrade, extremely tear-resistant polyester membrane. Offers 100% water, oil and UV sunlight protection and it has low flammability. It weights 760 gr/m 2. It has a 5 year guarantee. Available in 5 colors: White, Creme, Grey, Blue and Brown 5 YEAR GUARANTEE ΘΕΡΜΟΤΗΤΑ HEAT ΒΡΟΧΗ RAIN ΘΕΡΜΟΚΡΑΣΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΕΝVIRONMENT TEMPERATURE BLOCK - OUT FILM

87 ΧΡΩΜΑΤΟΛΟΓΙΟ / COLORS 87 PVC BLOCK - OUT ΛΕΥΚΟ WHITE ΓΚΡΙ GREY KΡΕΜ CREME KΑΦΕ BROWN ΜΠΛΕ BLUE ΒΑΣΙΚΟΙ XΡΩΜΑΤΙΣΜΟΙ ΑΛΟΥΜΙΝΙΟΥ ΑLUMINIUM STANDARD COLORS ΓΚΡΙ GREY ΕΚΡΟΥ IVORY ΚΑΦΕ ΒROWN ΜΑΥΡΟ JET ΒLACK RAL 9007 RAL 1013 RAL 8014 * Σηµείωση αναγκαία: Κατόπιν παραγγελίας ο σκελετός μπορεί να βαφεί σε οποιοδήποτε αλλο χρώμα RAL ή απομίμηση ξύλου με επιπλέον κόστος. * Important note: The aluminium frame can be ordered in other RAL colors or wood immitation with extra cost. RAL 9005

88 88 ΚΑΤΑΛΟΓΟΣ ΕΞΑΡΤΗΜΑΤΩΝ SKY / PART LIST FOR SKY ΒΑΣΗ ΣΤΕΓΑΣΤΡΟΥ ΣΤΕΓΑΣΤΡΟ ΥΔΡΟΡΡΟΗ SKY ΑΡΘΡΩΣΗ ΚΟΛΩΝΑΣ- ΚΟΛΩΝΑΣ ΚΕΦΑΛΗ ΟΔΗΓΟΥ MODULAR PROTECTION COVER SUPPORT Code: NY-1001 MODULAR PROTECTION COVER Code: NY-1005 RAIN GUTTER Code: NY-1010 RAIL - RAIL JOINT Code: NY-1014 BELT - GEAR BEARING HOUSE SYSTEM Code: NY-1020 ΜΕΣΑΙΟ ΑΝΤΙΒΑΡΟ & ΒALLOON FABRIC SUPPORT PROFILE & BALLOON Code: NY-1002 ΟΔΗΓΟΣ ΚΟΛΩΝΑ & ΣΤΗΘΑΙΟ <<<<<<<<<<<SKY RAIL & PILLAR PROFILE (SKY) Code: NY-1006 ΣΤΗΘΑΙΟ ΣΤΡΟΓΓΥΛΟ ROUND TUBE PILLAR Code: NY-1011 ΙΜΑΝΤΑΣ ΚΙΝΗΣΗΣ POWER BELT Code: NY-1017 ΤΑΠΑ ΒΑΣΗΣ ΣΤΕΓΑΣΤΡΟΥ END CUP for MODULAR PROTECTION COVER SUPPORT Code: NY-1021 ΜΕΣΑΙΟ ΑΝΤΙΒΑΡΟ ΚΑΛΥΠΤΡΟ ΟΔΗΓΟΥ ΑΞΟΝΑΣ ΚΙΝΗΣΗΣ ΡΑΟΥΛΟ ΑΠΛΟ ΚΟΝΤΟ ΚΑΡΕ 13 Χ 13 MIDDLE FABRIC SUPPORT PROFILE Code: NY-1003 RAIL DECORATIVE CUP Code: NY-1007 POWER AXLE Code: NY-1012 WHEEL CARRIAGE Code: NY-1018 RECTANGULAR AXLE CONNECTOR (SHORT) Code: NY-1022 AKRΑΙΟ ΑΝΤΙΒΑΡΟ END FABRIC SUPPORT PROFILE Code: NY-1004 ΤΡΑΒΕΡΣΑ SKY WALL BEAM (SKY) Code: NY-1009 ΑΡΘΡΩΣΗ ΚΟΛΩΝΑΣ- ΟΔΗΓΟΥ RAIL - PILLAR JOINT Code: NY-1013 ΡΑΟΥΛΟ ΕΝΩΤΙΚΟ ΙΜΑΝΤΑ ΜΕ ΡΕΓΟΥΛΑΤΟΡΟ WHEEL CARRIAGE WITH TENTION REGULATOR Code: NY-1019 ΜΑΚΡΥ ΚΑΡΕ 13 Χ 13 RECTANGULAR AXLE CONNECTOR (LONG) Code: NY-1022 L

89 PART LIST for SKY/ ΚΑΤΑΛΟΓΟΣ ΕΞΑΡΤΗΜΑΤΩΝ SKY 89 ΤΑΠΑ ΜΕΣΑΙΟΥ ΑΝΤΙΒΑΡΟΥ END CUP for MIDLE FABRIC SUPPORT PROFILE Code: NY-1024 ΣΕΤ ΑΠΟΛΥΞΗΣ ΥΔΡΟΡΡΟΗΣ END CUPS for RAIN GUTTER Code: NY-1028 ΦΟΥΡΟΥΣΙ RAL RAL COLODER END CUP Code: NY-1034 ΒΑΣΗ ΟΔΗΓΟΥ RAIL SUPPORT (INOX) Code: NY-1038 ΚΩΝΟΣ ΑΝΑΡΤΗΡΑ ALUMINIUM CONE for HANGING BRACKETS Code: NY-1044 ΤΑΠΑ ΑΚΡΑΙΟΥ ΑΝΤΙΒΑΡΟΥ END CUP for END FABRIC SUPPORT PROFILE Code: NY-1025 ΕΝΩΤΙΚΟ ΥΔΡΟΡΡΟΗΣ RAIN GUTTER CONNECTOR Code: NY-1029 ANΑΡΤΗΡΑΣ Α - ΙΝΟΧ TYPE - A INOX HANGING BRACKET FOR RAILS Code: NY-1035 ΒΑΣΗ ΚΟΛΩΝΑΣ SKY PILLAR SUPPORT Code: NY-1041 ΠΥΡΟΣ ΚΩΝΟΥ SAFETY AXLE for ALUMINIUM CONE Code: NY-1045 ΕΝΩΤΙΚΟ ΜΕΣΑΙΟΥ ΑΝΤΙΒΑΡΟΥ CONNECTOR for MIDLE FABRIC SUPPORT PROFILE Code: NY-1026 ΤΑΠΑ ΤΡΑΒΕΡΣΑΣ WALL BEAM END CUP Code: NY-1030 ANΑΡΤΗΡΑΣ Β - ΙΝΟΧ TYPE - B INOX HANGING BRACKET for RAILS Code: NY-1036 ΑΝΑΡΤΗΡΑΣ ΑΛΟΥΜΙΝΙΟΥ ΕΞΩΤΕΡΙΚΟΣ TYPE - A ALUMINIUM HANGING BRACKET Code: NY-1042 ΑΝΤΙΡΙΔΑ ΑΛΟΥΜΙΝΙΟΥ TENTION ROD Code: NY-1046 ΕΝΩΤΙΚΟ ΑΚΡΑΙΟΥ ΑΝΤΙΒΑΡΟΥ CONNECTOR for END FABRIC SUPPORT PROFILE Code: NY-1027 ΦΟΥΡΟΥΣΙ INOX RAIL END CUP (INOX) Code: NY-1033 ΒΑΣΗ ΤΡΑΒΕΡΣΑΣ ΓΙΑ ΟΡΟΦΗ CEILING BRACKET for WALL BEAM Code: NY-1037 ΑΝΑΡΤΗΡΑΣ ΑΛΟΥΜΙΝΙΟΥ ΕΣΩΤΕΡΙΚΟΣ TYPE - B ALUMINIUM HANGING BRACKET Code: NY-1043 ΒΙΔΑ ΑΝΤΙΡΙΔΑΣ END REGULATOR for TENTION RODS Code: NY-1047 SKY

90 90 ΚΑΤΑΛΟΓΟΣ ΕΞΑΡΤΗΜΑΤΩΝ / PART LIST FOR SKY- Light / Motion / Bridge ΠΛΑΚΕΤΑ ΕΝΟΣ ΚΩΝΟΥ ΥΔΑΤΟΠΑΓΙΔΑ & ΑΝΕΜΟΠΑΓΙΔΑ LED SPOT ΠΡΟΣΑΡΜΟΖΟΜΕΝΑ ΣΤΑ ΑΝΤΙΒΑΡΑ ALUMINIUM FLANGE (ONE CONE) Code: NY-1048 ANTI - AIR & WATER BLOCK PROFILE Code: NY-1066 ΠΛΑΚΕΤΑ ΔΥΟ ΚΩΝΩΝ ALUMINIUM FLANGE (TWO CONES) Code: NY-1049 ΚΑΝΑΛΙ ΦΩΤΙΣΜΟΥ CABLE CARRIER PROFILE Code: NY-1067 LED SPOTS ADAPTED TO THE FABRIC SUPPORT PROFILES Code: NY-1069 ΠΛΑΚΕΤΑ ΤΡΙΩΝ ΚΩΝΩΝ ΦΙΛΕΤΟ ΩΜΕΓΑ ALUMINIUM FLANGE (THREE CONES) Code: NY-1050 OMEGA PROFILE Code: NY-1068

91 PART LIST / ΚΑΤΑΛΟΓΟΣ ΕΞΑΡΤΗΜΑΤΩΝ ΓΙΑ SKY & JUMBO 91 ΕΙΝΑΙ ΔΙΑΘΕΣΙΜΟΙ ΤΡΕΙΣ ΤΥΠΟΙ ΣΥΣΤΗΜΑΤΩΝ ΚΙΝΗΣΗΣ ΓΙΑ ΠΡΟΣΑΡΜΟΓΗ ΑΝΑΛΟΓΑ ΜΕ ΤΙΣ ΔΙΑΣΤΑΣΕΙΣ ΤΗΣ ΠΕΡΓΚΟΛΑΣ ΜΕ ΡΟΠΕΣ 55, 85, ΚΑΙ 120 Νm ΣΥΣΤΗΜΑ ΚΙΝΗΣΗΣ / MOTOR SYSTEM DYNAMIC - BOX THERE ARE THREE TYPES OF MOTOR POWER WHICH CAN BE ADAPTED ACCORDING TO PERGOLA S DIMENSIONS WITH TORQUE OF 55, 85, AND 120 Νm DYNAMIC - BOX 55 DYNAMIC - BOX 85 DYNAMIC - BOX 120 ΓΙΑ KAΛΥΤΕΡΗ ΛΕΙΤΟΥΡΓΙΑ ΤΩΝ ΑΞΟ- ΝΩΝ ΚΙΝΗΣΗΣ, Η NYFAN ΤΟΠΟΘΕΤΕΙ ΕΠΙΠΛΕΟΝ ΒΑΣΕΙΣ ΜΕ ΚΟΥΖΙΝΕΤΑ ΑΝΑΜΕΣΑ ΣΤΟ ΜΟΤΕΡ ΚΑΙ ΤΙΣ ΒΑΣΕΙΣ ΟΔΗΓΩΝ. FOR BETTER OPERATION OF THE POWER AXLE, NYFAN ADAPTS EXTRA HOUSINGS IN BETWEEN THE POWER BOX AND THE RAIL SUPPORTS.

92 92 ΚΑΤΑΛΟΓΟΣ ΕΞΑΡΤΗΜΑΤΩΝ / PART LIST FOR JUMBO ΒΑΣΗ ΣΤΕΓΑΣΤΡΟΥ ΣΤΕΓΑΣΤΡΟ ΤΑΠΑ ΜΕΣΑΙΟΥ ΑΝΤΙΒΑΡΟΥ ΑΣΦΑΛΕΙΑ ΤΑΠΑΣ ΑΝΤΙΒΑΡΩΝ (MIKΡΗ) MODULAR PROTECTION COVER SUPPORT Code: NY-1001 MODULAR PROTECTION COVER Code: NY-1005 END CUP for MIDLE FABRIC SUPPORT PROFILE Code: NY-1024 SECURITY CLIP for FABRIC SUPPORT PROFILE- (SMALL) Code: NY-1031 ΜΕΣΑΙΟ ΑΝΤΙΒΑΡΟ & ΒALLOON ΙΜΑΝΤΑΣ ΚΙΝΗΣΗΣ ΤΑΠΑ ΑΚΡΑΙΟΥ ΑΝΤΙΒΑΡΟΥ ΑΣΦΑΛΕΙΑ ΤΑΠΑΣ ΑΝΤΙΒΑΡΩΝ (MΕΓΑΛΗ) FABRIC SUPPORT PROFILE & BALLOON Code: NY-1002 POWER BELT Code: NY-1017 END CUP for END FABRIC SUPPORT PROFILE Code: NY-1025 SECURITY CLIP for FABRIC SUPPORT PROFILE- (BIG) Code: NY-1032 ΜΕΣΑΙΟ ΑΝΤΙΒΑΡΟ ΚΕΦΑΛΗ ΟΔΗΓΟΥ ΕΝΩΤΙΚΟ ΜΕΣΑΙΟΥ ΑΝΤΙΒΑΡΟΥ ΡΑΟΥΛΟ ΑΠΛΟ MIDDLE FABRIC SUPPORT PROFILE Code: NY-1003 BELT - GEAR BEARING HOUSE SYSTEM Code: NY-1020 CONNECTOR for MIDLE FABRIC SUPPORT PROFILE Code: NY-1026 WHEEL CARRIAGE Code: NY-1018 ΑΚΡΑΙΟ ΑΝΤΙΒΑΡΟ END FABRIC SUPPORT PROFILE Code: NY-1004 ΤΑΠΑ ΒΑΣΗΣ ΣΤΕΓΑΣΤΡΟΥ END CUP for MODULAR PROTECTION COVER SUPPORT Code: NY-1021 ΕΝΩΤΙΚΟ ΑΚΡΑΙΟΥ ΑΝΤΙΒΑΡΟΥ CONNECTOR for END FABRIC SUPPORT PROFILE Code: NY-1027 ΡΑΟΥΛΟ ΕΝΩΤΙΚΟ ΙΜΑΝΤΑ ΜΕ ΡΕΓΟΥΛΑΤΟΡΟ WHEEL CARRIAGE WITH TENTION REGULATOR Code: NY-1019

93 PART LIST / ΚΑΤΑΛΟΓΟΣ ΕΞΑΡΤΗΜΑΤΩΝ JUMBO 93 ΒΑΣΕΙΣ ΟΔΗΓΟΥ ΦΟΥΡΟΥΣΙ - ΙΝΟΧ ΤΑΠΕΣ ΤΡΑΒΕΡΣΑΣ ΚΟΛΩΝΑ JUMBO RAIL SUPPORT (INOX) Code: NY-1051 JUMBO RAIL END CUP (INOX) Code: NY-1054 WALL BEAM INOX END CUP Code: NY-1058 PILLAR PROFILE 140 X 100 Code: NY-1062 ΒΑΣΕΙΣ ΤΡΑΒΕΡΣΑΣ ΤΑΠΕΣ ΥΔΡΟΡΡΟΗΣ ΜΕΓΑΛΕΣ ΓΩΝΙΑΚΟΣ ΣΥΝΔΕΣΜΟΣ ΟΔΗΓΟΣ JUMBO WALL BEAM - RAIL SUPPORT (INOX) Code: NY-1052 RAIN GUTTER TERMINALS (MAXI) Code: NY-1055 CORNER JOINT Code: NY-1059 PILLAR PROFILE 160 X 70 Code: NY-1063 ΒΑΣΕΙΣ ΣΤΗΘΑΙΟΥ- ΟΔΗΓΟΥ ΤΑΠΕΣ ΥΔΡΟΡΡΟΗΣ ΜΙΚΡΕΣ ΣΥΝΔΕΣΜΟΣ ΚΟΛΩΝΑΣ-ΚΟΛΩΝΑΣ ΤΡΑΒΕΡΣΑ JUMBO FRONT BEAM - RAIL SUPPORT (BOOTS) Code: NY-1053 RAIN GUTTER TERMINALS (MINI) Code: NY-1056 PILLAR - BEAM CONNECTOR Code: NY-1060 WALL BEAM Code: NY-1064 ΦΟΥΡΟΥΣΙ - RAL JUMBO END CUP (RAL COLORED) Code: NY-1054R ΤΑΠΑ ΟΔΗΓΟΥ RAIL METAL CUP Code: NY-1057 ΒΑΣΗ ΚΟΛΩΝΑΣ PILLAR SUPPORT Code: NY-1061 ΣΤΗΘΑΙΟ & ΥΔΡΟΡΡΟΗ FRONT BEAM & RAIN GUTTER Code: NY-1065 JUMBO

94 94 ΚΑΤΑΛΟΓΟΣ ΕΞΑΡΤΗΜΑΤΩΝ / PART LIST FOR JUMBO - SKY - ROUND ΠΛΑΚΑΚΙ ΣΥΝΔΕΣΗΣ ΚΡΕΜΑΣΤΡΑ ΟΔΗΓΟΥ CONNECTOR FLANGE Code: NY-1070 HANGING BRACKET FOR RAILS Code: NY-1074 ΕΜΠΡΟΣΘΙΑ ΒΑΣΗ ΣΤΗΡΙΞΗΣ ΟΔΗΓΟΥ ΟΔΗΓΟΣ ΜΟΝΤΕΛΟΥ ROUND FRONT SUPPORT FOR RAILS Code: NY-1071 ROUND MODEL RAIL PROFILE Code: NY-1075 ΒΑΣΗ ΟΔΗΓΟΥ ΓΙΑ ΜΟΝΤΕΛΟ ROUND RAIL SUPPORT FOR ROUND MODELS Code: NY-1072 ΒΑΣΗ TΡΑΒΕΡΣΑΣ ΓΙΑ ΜΟΝΤΕΛΟ ROUND WALL BEAM SUPPORT FOR ROUND MODELS Code: NY-1073

95 NOTES / ΣΗΜΕΙΩΣΕΙΣ 95

96 96 ΣΗΜΕΙΩΣΕΙΣ / NOTES
