Τιμολόγιο Μελέτης. Στην τιμή του παρόντος άρθρου δεν περιλαμβάνονται και επιμετρώνται ιδιαίτερα με βάση τα οικεία άρθρα του τιμολογίου:

Transcript

1 ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ ΔΗΜΟΥ ΝΙΚΑΙΑΣ- ΑΓ.Ι.ΡΕΝΤΗ Γερβασίου Γρεβενών 5-7 Έργο: Κατασκευή Γηπέδου ποδοσφαίρου 5Χ5 στον χώρο του Δημοτικού Γυμναστηρίου Νεαπόλεως Θέση: Δήμος Νίκαιας - Αγίου Ιωάννη Ρέντη Τιμολόγιο Μελέτης A.T.: 001 ΝΕΤ ΟΔΟ-ΜΕ Α-20 Κατασκευή επιχωμάτων. Κωδ. αναθεώρησης : ΟΔΟ ,00% Κατασκευή επιχώματος οδού ή συμπλήρωση υπάρχοντος, μετά από προηγούμενο καθαρισμό του εδάφους έδρασης, με χρήση υλικών που θα προσκομισθούν επί τόπου, σύμφωνα με την μελέτη του έργου και την ΕΤΕΠ ''Κατασκευή επιχωμάτων'' Στην τιμή μονάδος περιλαμβάνονται: Η κατασκευή όλων των τμημάτων του επιχώματος, συνήθους ή αυξημένου βαθμού συμπύκνωσης, όπως θεμέλιο, πυρήνας, μεταβατικό τμήμα βραχώδους επιχώματος, τα οποία θα συμπυκνώνονται σε ποσοστό 90% και 95% αντίστοιχα της ξηράς φαινόμενης πυκνότητας που επιτυγχάνεται εργαστηριακά κατά την τροποποιημένη δοκιμή Proctor (Proctor modified κατά ΕΛΟΤ EN ) για τα γαιώδη επιχώματα, ή στον βαθμό που προδιαγράφεται στην μελέτη για τα βραχώδη επιχώματα. Η μόρφωση και συμπύκνωση του εδάφους έδρασης των επιχωμάτων, σε βαθμό συμπύκνωσης κατ' ελάχιστον 90% της πυκνότητας, που επιτυγχάνεται εργαστηριακά κατά την τροποποιημένη δοκιμή Proctor Η κατασκευή της ''στρώσης έδρασης οδοστρώματος'', συμπυκνωμένης σε ποσοστό 95% της ξηράς φαινόμενης πυκνότητας που επιτυγχάνεται εργαστηριακά κατά την τροποποιημένη δοκιμή Proctor, με κατάλληλο αριθμό διελεύσεων οδοστρωτήρα ελαστιχοφόρου ή με λείους κυλίνδρους, ώστε να διαμορφωθεί μια λεία ''σφραγιστική'' επιφάνεια. Εξαιρείται η κατασκευή της ''στρώσης στράγγισης οδοστρώματος'' (όπου υπάρχει), η οποία τιμολογείται με το αντίστοιχο άρθρο του τιμολογίου. Η συμπύκνωση λωρίδας εδάφους πλάτους μέχρι 2,0 m εκατέρωθεν των ποδών του επιχώματος. Η τυχόν επαύξηση του όγκου του επιχώματος λόγω συνίζησης, καθίζησης ή διαπλάτυνσής του πέραν των ορίων που προβλέπει η μελέτη. Η προμήθεια και τοποθέτηση μαρτύρων ελέγχου υποχωρήσεως των υψηλών επιχωμάτων, σύμφωνα με τα καθοριζόμενα στην μελέτη, η εξάρτησή τους από χωροσταθμικές αφετηρίες (repairs) εκτός της ζώνης επιχώματος, η εκτέλεση τοπογραφικών μετρήσεων ακριβείας και η καταχώρησή τους σε φύλλα ελέγχου, καθώς και η εκτέλεση τριών μετρήσεων σε χρόνους που θα καθορίσει η Υπηρεσία. Στην τιμή του παρόντος άρθρου δεν περιλαμβάνονται και επιμετρώνται ιδιαίτερα με βάση τα οικεία άρθρα του τιμολογίου: Τα μεταβατικά επιχώματα πίσω από τεχνικά έργα (γέφυρες, ημιγέφυρες, τοίχοι, οχετοί, Cut and Cover, στόμια σηράγγων, αγωγοί κ.λ.π) Οι εργασίες καθαρισμού του εδάφους έδρασης και δημιουργίας αναβαθμών Η κατασκευή εξυγιαντικής στρώσης υπό τα επιχώματα Επιμέτρηση με λήψη αρχικών και τελικών διατομών Τιμή ανά κυβικό μέτρο. ΕΥΡΩ (Ολογράφως): ΕΝΑ ΚΑΙ ΠΕΝΤΕ ΛΕΠΤΑ (Αριθμητικώς): 1,05 ''Κατασκευή Γηπέδου ποδοσφαίρου 5Χ5'' Σελίδα 1 από 11

2 A.T.: 002 ΝΕΤ ΟΙΚ-Α 20.2 Χωματουργικές εργασίες κτιριακών έργων. Γενικές εκσκαφές σε έδαφος γαιώδες-ημιβραχώδες για την δημιουργία υπογείων κλπ χώρων. Κωδ. αναθεώρησης : ΟΙΚ ,00% Γενικές εκσκαφές σε έδαφος γαιώδες-ημιβραχώδες με χρήση μηχανικών μέσων για την δημιουργία υπογείων κλπ χώρων, σύμφωνα με την μελέτη του έργου και την ΕΤΕΠ ''Γενικές εκσκαφές κτιριακών έργων'', ελαχίστης πλευράς κάτοψης άνω των 3,00 m και συγχρόνως ολικής επιφανείας κάτοψης μεγαλυτέρας των 12,00 m², σε βάθος μέχρι 2,00 m από την προσπελάσιμη από τροχοφόρα στάθμη του εκσκαπτομένου χώρου, εν ξηρώ ή εντός ύδατος βάθους έως 0,30 m, του οποίου η στάθμη, είτε ηρεμεί είτε υποβιβάζεται με εφ' άπαξ ή συνεχή άντληση (η οποία πληρώνεται ιδιαίτερα), με την μόρφωση των παρειών ή πρανών και του πυθμένα, τις τυχόν απαιτούμενες σποραδικές αντιστηρίξεις των παρειών και την συσσώρευση των προϊόντων εκσκαφής σε μέση απόσταση έως 30 m. Τιμή ανά κυβικό μέτρο (m³) επί ορύγματος, με την μεταφορά των προϊόντων εκσκαφών σε οποιαδήποτε απόσταση. Επιμέτρηση με λήψη διατομών προ και μετά την εκσκαφή. ΕΥΡΩ (Ολογράφως): ΕΝΝΙΑ ΚΑΙ ΔΕΚΑ ΛΕΠΤΑ (Αριθμητικώς): 9,10 [*] (2,8+6,3) A.T.: 003 ΝΕΤ ΟΙΚ-Α Χωματουργικές εργασίες κτιριακών έργων. Φορτοεκφόρτωση προϊόντων εκσκαφών με μηχανικά μέσα. Κωδ. αναθεώρησης : ΟΙΚ ,00% Φορτοεκφόρτωση με μηχανικά μέσα επί αυτοκινήτου προς μεταφορά πάσης φύσεως προϊόντων εκσκαφών, εκβραχισμών και κατεδαφίσεων, με την σταλία του αυτοκινήτου. Τιμή ανά κυβικό μέτρο (m³) σε όγκο ορύγματος. ΕΥΡΩ (Ολογράφως): ΕΝΕΝΗΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 0,900 A.T.: 004 ΝΕΤ ΟΙΚ-Α Καθαιρέσεις. Καθαίρεση μεμονωμένων στοιχείων κατασκευών από άοπλο σκυρόδεμα. Με εφαρμογή συνήθων μεθόδων καθαίρεσης Κωδ. αναθεώρησης : ΟΙΚ ,00% Καθαίρεση και τεμαχισμός μεμονωμένων στοιχείων αόπλου σκυροδέματος παντός είδους, σε οποιαδήποτε στάθμη από το δάπεδο εργασίας. Συμπεριλαμβάνονται οι δαπάνες του πάσης φύσεως απαιτούμενου εξοπλισμού και εργαλείων, των ικριωμάτων και προσωρινών αντιστηρίξεων και η συσσώρευση των προϊόντων, ο τεμαχισμός των ευμεγέθων στοιχείων σκυροδέματος και η μεταφορά τους στις θέσεις φόρτωσης, σύμφωνα με την μελέτη και την ΕΤΕΠ ''Καθαιρέσεις στοιχείων οπλισμένου σκυροδέματος με μηχανικά μέσα''. Τιμή ανά κυβικό μέτρο (m³) πραγματικού όγκου προ της καθαιρέσεως ''Κατασκευή Γηπέδου ποδοσφαίρου 5Χ5'' Σελίδα 2 από 11

3 ΕΥΡΩ (Ολογράφως): ΤΡΙΑΝΤΑ ΤΕΣΣΕΡΑ ΚΑΙ ΤΡΙΑΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 34,30 [*] (28+6,3) A.T.: 005 ΝΕΤ ΟΙΚ-Α Κατασκευές από σκυρόδεμα. Προμήθεια, μεταφορά επί τόπου, διάστρωση και συμπύκνωση σκυροδέματος με χρήση αντλίας ή πυργογερανού. Για κατασκευές από σκυρόδεμα κατηγορίας C8/10 Κωδ. αναθεώρησης : ΟΙΚ ,00% Παραγωγή ή προμήθεια και μεταφορά επί τόπου του έργου σκυροδέματος οποιασδήποτε κατηγορίας ή ποιότητος, σύμφωνα με τις διατάξεις του Κανονισμού Τεχνολογίας Σκυροδέματος (ΚΤΣ), με την διάστρωση με χρήση αντλίας σκυροδέματος ή πυργογερανού και την συμπύκνωση αυτού επί των καλουπιών ή/και λοιπών επιφανειών υποδοχής σκυροδέματος, χωρίς την δαπάνη κατασκευής των καλουπιών, σύμφωνα με την μελέτη του έργου,και τις ΕΤΕΠ: ''Παραγωγή και μεταφορά σκυροδέματος'', ''Διάστρωση σκυροδέματος'', ''Συντήρηση σκυροδέματος'', ''Εργοταξιακά συγκροτήματα παραγωγής σκυροδέματος'', ''Δονητική συμπύκνωση σκυροδέματος'', ''Σκυροδετήσεις ογκωδών κατασκευών''. Επισημαίνεται ότι απαγορεύεται αυστηρά η προσθήκη νερού στο σκυρόδεμα επί τόπου του έργου. Επίσης απαγορεύεται η χρήση του σκυροδέματος μετά την παρέλευση 90 λεπτών από την ανάμιξη, εκτός εάν εφαρμοσθούν επιβραδυντικά πρόσθετα με βάση ειδική μελέτη συνθέσεως. Στην τιμή περιλαμβάνονται: α. Η προμήθεια, η μεταφορά από οποιαδήποτε απόσταση στη θέση εκτέλεσης του έργου, του σκυροδέματος εφόσον πρόκειται για εργοστασιακό σκυρόδεμα ή η προμήθεια, φορτοεκφόρτωση όλων των απαιτούμενων υλικών (αδρανών, τσιμέντων, νερού) για την παρασκευή του σκυροδέματος, εφόσον το σκυρόδεμα παρασκευάζεται στο εργοτάξιο (εργοταξιακό σκυρόδεμα), οι σταλίες των αυτοκινήτων μεταφοράς αδρανών υλικών και σκυροδέματος, η παρασκευή το μίγματος και η μεταφορά του σκυροδέματος στο εργοτάξιο προς διάστρωση. Επισημαίνεται ότι στην τιμή ανά κατηγορία σκυροδέματος συμπεριλαμβάνεται η δαπάνη της εκάστοτε απαιτούμενης ποσότητας τσιμέντου για την επίτευξη των προβλεπομένων χαρακτηριστικών (αντοχής, εργασίμου κλπ) υπό την εφαρμοζόμενη κοκκομετρική διαβάθμιση των αδρανών κατά περίπτωση. Σε ουδεμία περίπτωση επιμετράται ιδιαίτερα η ενσωματούμενη ποσότητα τσιμέντου στο σκυρόδεμα. Η απαιτούμενη κοκκομετρική διαβάθμιση των αδρανών και η περιεκτικότητα σε τσιμέντο για την επίτευξη της ζητούμενης χαρακτηριστικής αντοχής του σκυροδέματος καθορίζεται εργαστηριακά με δαπάνη του Aναδόχου. β. Τα πάσης φύσεως πρόσθετα (πλήν ρευστοποιητικών και επιβραδυντικών πήξεως) που προβλέπονται από την εγκεκριμένη, κατά περίπτωση, μελέτη συνθέσεως, επιμετρώνται και πληρώνονται ιδιαιτέρως. γ. Η δαπάνη χρήσεως δονητών μάζας ή/και επιφανείας και η διαμόρφωση της άνω στάθμης των σκυροδοτουμένων στοιχείων (τελικής ή προσωρινής), σύμφωνα με τα καθοριζόμενα στην μελέτη του έργου αναφορικά με την ποιότητα και τις ανοχές του τελειώματος. δ. Συμπεριλαμβάνεται επίσης ανηγμένη η δαπάνη σταλίας των οχημάτων μεταφοράς του σκυροδέματος (βαρέλας), η δαπάνη μετάβασης επί τόπου, στησίματος και επιστροφής της πρέσσας σκυροδέματος και η περισυλλογή, φόρτωση και απομάκρυνση τυχόν υπερχειλίσεων σκυροδέματος από την θέση σκυροδέτησης. ε. Δεν συμπεριλαμβάνεται η πρόσθετη επεξεργασία διαμόρφωσης δαπέδων ειδικών απαιτήσεων (λ.χ. βιομηχανικό δάπεδο). ''Κατασκευή Γηπέδου ποδοσφαίρου 5Χ5'' Σελίδα 3 από 11

4 Οι τιμές έχουν εφαρμογή σε πάσης φύσεως κατασκευές από σκυρόδεμα, εκτός από κελύφη, αψίδες και τρούλους. Επιμέτρηση ανά κυβικό μέτρο κατασκευασθέντος στοιχείου από σκυρόδεμα, σύμφωνα με τις προβλεπόμενες από την μελέτη διαστάσεις Τιμή ανά κυβικό μέτρο (m³). ΕΥΡΩ (Ολογράφως): ΕΒΔΟΜΗΝΤΑ ΤΡΙΑ (Αριθμητικώς): 73,00 A.T.: 006 ΝΕΤ ΟΙΚ-Α Κατασκευές από σκυρόδεμα. Προμήθεια, μεταφορά επί τόπου, διάστρωση και συμπύκνωση σκυροδέματος με χρήση αντλίας ή πυργογερανού. Για κατασκευές από σκυρόδεμα κατηγορίας C16/20 Κωδ. αναθεώρησης : ΟΙΚ ,00% Παραγωγή ή προμήθεια και μεταφορά επί τόπου του έργου σκυροδέματος οποιασδήποτε κατηγορίας ή ποιότητος, σύμφωνα με τις διατάξεις του Κανονισμού Τεχνολογίας Σκυροδέματος (ΚΤΣ), με την διάστρωση με χρήση αντλίας σκυροδέματος ή πυργογερανού και την συμπύκνωση αυτού επί των καλουπιών ή/και λοιπών επιφανειών υποδοχής σκυροδέματος, χωρίς την δαπάνη κατασκευής των καλουπιών, σύμφωνα με την μελέτη του έργου,και τις ΕΤΕΠ: ''Παραγωγή και μεταφορά σκυροδέματος'', ''Διάστρωση σκυροδέματος'', ''Συντήρηση σκυροδέματος'', ''Εργοταξιακά συγκροτήματα παραγωγής σκυροδέματος'', ''Δονητική συμπύκνωση σκυροδέματος'', ''Σκυροδετήσεις ογκωδών κατασκευών''. Επισημαίνεται ότι απαγορεύεται αυστηρά η προσθήκη νερού στο σκυρόδεμα επί τόπου του έργου. Επίσης απαγορεύεται η χρήση του σκυροδέματος μετά την παρέλευση 90 λεπτών από την ανάμιξη, εκτός εάν εφαρμοσθούν επιβραδυντικά πρόσθετα με βάση ειδική μελέτη συνθέσεως. Στην τιμή περιλαμβάνονται: α. Η προμήθεια, η μεταφορά από οποιαδήποτε απόσταση στη θέση εκτέλεσης του έργου, του σκυροδέματος εφόσον πρόκειται για εργοστασιακό σκυρόδεμα ή η προμήθεια, φορτοεκφόρτωση όλων των απαιτούμενων υλικών (αδρανών, τσιμέντων, νερού) για την παρασκευή του σκυροδέματος, εφόσον το σκυρόδεμα παρασκευάζεται στο εργοτάξιο (εργοταξιακό σκυρόδεμα), οι σταλίες των αυτοκινήτων μεταφοράς αδρανών υλικών και σκυροδέματος, η παρασκευή το μίγματος και η μεταφορά του σκυροδέματος στο εργοτάξιο προς διάστρωση. Επισημαίνεται ότι στην τιμή ανά κατηγορία σκυροδέματος συμπεριλαμβάνεται η δαπάνη της εκάστοτε απαιτούμενης ποσότητας τσιμέντου για την επίτευξη των προβλεπομένων χαρακτηριστικών (αντοχής, εργασίμου κλπ) υπό την εφαρμοζόμενη κοκκομετρική διαβάθμιση των αδρανών κατά περίπτωση. Σε ουδεμία περίπτωση επιμετράται ιδιαίτερα η ενσωματούμενη ποσότητα τσιμέντου στο σκυρόδεμα. Η απαιτούμενη κοκκομετρική διαβάθμιση των αδρανών και η περιεκτικότητα σε τσιμέντο για την επίτευξη της ζητούμενης χαρακτηριστικής αντοχής του σκυροδέματος καθορίζεται εργαστηριακά με δαπάνη του Aναδόχου. β. Τα πάσης φύσεως πρόσθετα (πλήν ρευστοποιητικών και επιβραδυντικών πήξεως) που προβλέπονται από την εγκεκριμένη, κατά περίπτωση, μελέτη συνθέσεως, επιμετρώνται και πληρώνονται ιδιαιτέρως. γ. Η δαπάνη χρήσεως δονητών μάζας ή/και επιφανείας και η διαμόρφωση της άνω στάθμης των σκυροδοτουμένων στοιχείων (τελικής ή προσωρινής), σύμφωνα με τα καθοριζόμενα στην μελέτη του έργου αναφορικά με την ποιότητα και τις ανοχές του τελειώματος. ''Κατασκευή Γηπέδου ποδοσφαίρου 5Χ5'' Σελίδα 4 από 11

5 δ. Συμπεριλαμβάνεται επίσης ανηγμένη η δαπάνη σταλίας των οχημάτων μεταφοράς του σκυροδέματος (βαρέλας), η δαπάνη μετάβασης επί τόπου, στησίματος και επιστροφής της πρέσσας σκυροδέματος και η περισυλλογή, φόρτωση και απομάκρυνση τυχόν υπερχειλίσεων σκυροδέματος από την θέση σκυροδέτησης. ε. Δεν συμπεριλαμβάνεται η πρόσθετη επεξεργασία διαμόρφωσης δαπέδων ειδικών απαιτήσεων (λ.χ. βιομηχανικό δάπεδο). Οι τιμές έχουν εφαρμογή σε πάσης φύσεως κατασκευές από σκυρόδεμα, εκτός από κελύφη, αψίδες και τρούλους. Επιμέτρηση ανά κυβικό μέτρο κατασκευασθέντος στοιχείου από σκυρόδεμα, σύμφωνα με τις προβλεπόμενες από την μελέτη διαστάσεις Τιμή ανά κυβικό μέτρο (m³). ΕΥΡΩ (Ολογράφως): ΕΝΕΝΗΝΤΑ (Αριθμητικώς): 90,00 A.T.: 007 ΝΕΤ ΟΙΚ-Α 38.2 Ξυλότυποι -Οπλισμοί. Ξυλότυποι χυτών μικροκατασκευών. Κωδ. αναθεώρησης : ΟΙΚ ,00% Ξυλότυποι χυτών μικροκατασκευών που γενικώς δεν απαιτούν ικριώματα για την διαμόρφωσή τους (π.χ. φρεατίων, επιστέψεων τοίχων, βαθμίδων, περιζωμάτων εμβαδού μέχρι 0,30 m² κλπ), σε οποιαδήποτε στάθμη υπό ή υπέρ το έδαφος, σύμφωνα με την μελέτη και την ΕΤΕΠ ''Καλούπια κατασκευών από σκυρόδεμα (τύποι)''. Στην τιμή μονάδας περιλαμβάνονται: η φθορά και απομείωση των χρησιμοποιουμένων υλικών, η εργασία ανέγερσης-συναρμολόγησης και η εργασία αποξήλωσης του καλουπιού και απομάκρυνσης όλων των υλικών που χρησιμοποιήθηκαν για την διαμόρφωσή του, Τιμή ανά τετραγωνικό μέτρο (m²) αναπτύγματος επιφανείας. ΕΥΡΩ (Ολογράφως): ΕΙΚΟΣΙ ΔΥΟ ΚΑΙ ΠΕΝΗΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 22,50 A.T.: 008 ΝΕΤ ΟΙΚ-Α Ξυλότυποι -Οπλισμοί. Διαμόρφωση εγκοπών και εσοχών σε επιφάνειες από σκυρόδεμα. Κωδ. αναθεώρησης : ΟΙΚ ,00% Διαμόρφωση φαλτσογωνιών, εγκοπών, σκοτιών, σε επιφάνειες στοιχείων από σκυρόδεμα, σύμφωνα με την αρχιτεκτονική μελέτη και την ΕΤΕΠ ''Καλούπια εμφανούς (ανεπένδυτου) έγχυτου σκυροδέματος'',με χρήση ξύλινων ή πλαστικών πηχίσκων διατομής έως 75x75 mm, οι οποίοι στερεώνονται στους ξυλοτύπους. Περιλαμβάνεται η αποκατάσυαση τοπικών φθορών που είναι δυνατόν να προκληθούν κατά την αφαίρεση του ξυλοτύπου, με χρήση τσιμεντοκονίας ή επισκευαστικού κονιάματος κατά ΕΛΟΤ ΕΝ , Τιμή ανά τρέχον μέτρο (m) ( 1 m ) Μέτρο ''Κατασκευή Γηπέδου ποδοσφαίρου 5Χ5'' Σελίδα 5 από 11

6 ΕΥΡΩ (Ολογράφως): ΔΥΟ ΚΑΙ ΟΓΔΟΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 2,80 A.T.: 009 ΝΕΤ ΟΙΚ-Α Ξυλότυποι -Οπλισμοί. Χαλύβδινοι οπλισμοί σκυροδέματος. Χαλύβδινοι οπλισμοί κατηγορίας B500C (S500s) Κωδ. αναθεώρησης : ΟΙΚ ,00% Προμήθεια και μεταφορά επί τόπου του έργου χάλυβα οπλισμού σκυροδέματος, μορφής διατομών, κατηγορίας (χάλυβας B500A, B500C και δομικά πλέγματα) και διαμόρφωσης σύμφωνα με την μελέτη, προσέγγιση στην θέση ενσωμάτωσης με οποιοδήποτε μέσον και τοποθέτησή του σύμφωνα με τα σχέδια οπλισμού. Εκτέλεση εργασιών σύμφωνα με την ΕΤΕΠ ''Χαλύβδινος οπλισμός σκυροδεμάτων'' Η τοποθέτηση του σιδηροπλισμού θα γίνεται μόνον μετά την παραλαβή του ξυλοτύπου ή της επιφανείας έδρασης του σκυροδέματος (π.χ. υπόστρωμα οπλισμένων δαπέδων κλπ). Ο χάλυβας οπλισμού σκυροδεμάτων επιμετράται σε χιλιόγραμμα βάσει αναλυτικών Πινάκων Οπλισμού. Εάν οι πίνακες αυτοί δεν συμπεριλαμβάνονται στην εγκεκριμένη μελέτη του έργου θα συντάσσονται με μέριμνα του Αναδόχου και θα υποβάλλονται στην Υπηρεσία προς έλεγχο και θεώρηση πριν από την έναρξη της τοποθέτησης του οπλισμού. Οι Πίνακες θα συντασσονται βάσει των σχεδίων της μελέτης και θα περιλαμβάνουν λεπτομερώς τις διαστάσεις των ράβδων (αναπτύγματα), τις διαμέτρους, τις θέσεις τοποθέτησης και τα μήκη υπερκάλυψης, τα βάρη ανά τρέχον μέτρο κατά διάμετρο, τα επί μέρους και τα ολικά μήκη των ράβδων, τα μερικά βάρη ανά διάμετρο και το ολικό βάρος. Οι ως άνω Πίνακες Οπλισμού, μετά την παραλαβή των οπλισμών, θα υπογράφονται από τον Ανάδοχο και την Υπηρεσία και θα αποτελούν την επιμέτρηση των οπλισμών. Το ανά τρέχον μέτρο βάρος των ράβδων οπλισμού θα υπολογίζεται με βάση τον πίνακα 3-1 του ΚΤΧ Σε καμμία περίπτωση δεν γίνεται αποδεκτός ο προσδιορισμός του μοναδιαίου βάρους των ράβδων βάσει ζυγολογίου. Στις επιμετρούμενες ποσότητςσ, πέραν της προμήθειας, μεταφοράς επί τόπου, διαμόρφωσης και τοποθέτησης του οπλισμού, περιλαμβάνονται ανηγμένα τα ακόλουθα: - Η σύνδεση των ράβδων κατά τρόπο στερεό με σύρμα, σε όλες ανεξάρτητα τις διασταυρώσεις και όχι εναλλάξ - Η προμήθεια του σύρματος πρόσδεσης. - Η προμήθεια και τοποθέτηση αρμοκλειδών (κατά ISO ), εκτός αν στα συμβατικά τεύχη του έργου προβλέπετει ιδιαίτερη επιμέτρηση και πληρωμή αυτών. - Οι πλάγιες μεταφορές και η διακίνηση του οπλισμού σε οποιοδήποτε ύψος από το δάπεδο εργασίας. - Η τοποθέτηση υποστηριγμάτων (καβίλιες, αναβολείς) και ειδικών τεμαχίων ανάρτησης που τυχόν θα απαιτηθούν (εργασία και υλικά). - Η απομείωση και φθορά του οπλισμού κατά την κοπή και κατεργασία. Τιμή ανά χιλιόγραμμο (kg) σιδηρού οπλισμού υδραυλικών έργων τοποθετημένου σύμφωνα με την μελέτη. ( 1 Kg ) Χιλιόγραμμο (Κιλό) ΕΥΡΩ (Ολογράφως): ΕΝΑ ΚΑΙ ΕΠΤΑ ΛΕΠΤΑ (Αριθμητικώς): 1,07 A.T.: 010 ΝΕΤ ΟΙΚ-Α Ελαιοχρωματισμοί κοινοί σιδηρών επιφανειώνμε χρώματα αλκυδικών ή ακρυλικών ρητινών, βάσεως νερού η διαλύτου. ''Κατασκευή Γηπέδου ποδοσφαίρου 5Χ5'' Σελίδα 6 από 11

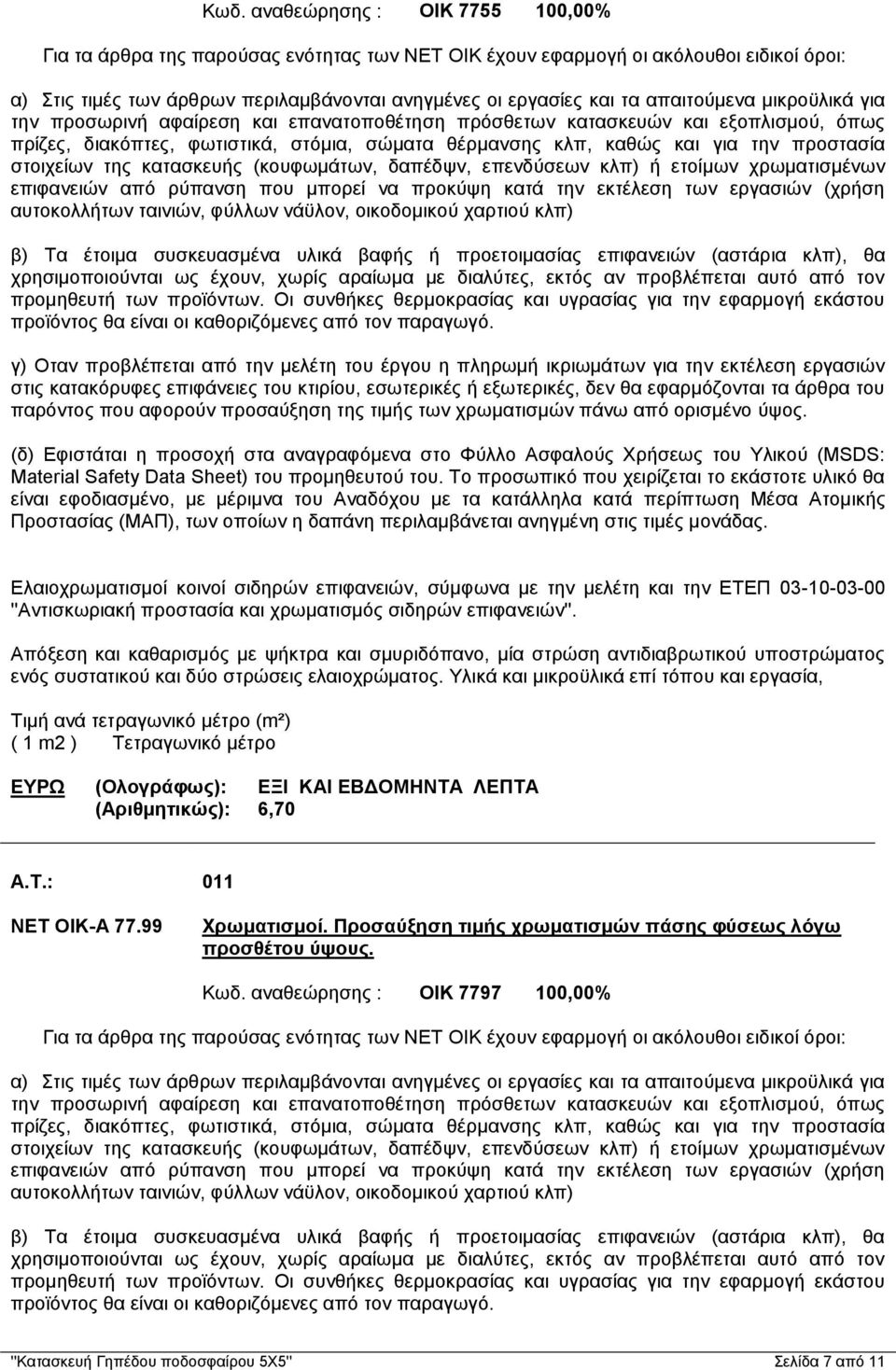

7 Κωδ. αναθεώρησης : ΟΙΚ ,00% Για τα άρθρα της παρούσας ενότητας των ΝΕΤ ΟΙΚ έχουν εφαρμογή οι ακόλουθοι ειδικοί όροι: α) Στις τιμές των άρθρων περιλαμβάνονται ανηγμένες οι εργασίες και τα απαιτούμενα μικροϋλικά για την προσωρινή αφαίρεση και επανατοποθέτηση πρόσθετων κατασκευών και εξοπλισμού, όπως πρίζες, διακόπτες, φωτιστικά, στόμια, σώματα θέρμανσης κλπ, καθώς και για την προστασία στοιχείων της κατασκευής (κουφωμάτων, δαπέδψν, επενδύσεων κλπ) ή ετοίμων χρωματισμένων επιφανειών από ρύπανση που μπορεί να προκύψη κατά την εκτέλεση των εργασιών (χρήση αυτοκολλήτων ταινιών, φύλλων νάϋλον, οικοδομικού χαρτιού κλπ) β) Τα έτοιμα συσκευασμένα υλικά βαφής ή προετοιμασίας επιφανειών (αστάρια κλπ), θα χρησιμοποιούνται ως έχουν, χωρίς αραίωμα με διαλύτες, εκτός αν προβλέπεται αυτό από τον προμηθευτή των προϊόντων. Οι συνθήκες θερμοκρασίας και υγρασίας για την εφαρμογή εκάστου προϊόντος θα είναι οι καθοριζόμενες από τον παραγωγό. γ) Οταν προβλέπεται από την μελέτη του έργου η πληρωμή ικριωμάτων για την εκτέλεση εργασιών στις κατακόρυφες επιφάνειες του κτιρίου, εσωτερικές ή εξωτερικές, δεν θα εφαρμόζονται τα άρθρα του παρόντος που αφορούν προσαύξηση της τιμής των χρωματισμών πάνω από ορισμένο ύψος. (δ) Εφιστάται η προσοχή στα αναγραφόμενα στο Φύλλο Ασφαλούς Χρήσεως του Υλικού (MSDS: Material Safety Data Sheet) του προμηθευτού του. Το προσωπικό που χειρίζεται το εκάστοτε υλικό θα είναι εφοδιασμένο, με μέριμνα του Αναδόχου με τα κατάλληλα κατά περίπτωση Μέσα Ατομικής Προστασίας (ΜΑΠ), των οποίων η δαπάνη περιλαμβάνεται ανηγμένη στις τιμές μονάδας. Ελαιοχρωματισμοί κοινοί σιδηρών επιφανειών, σύμφωνα με την μελέτη και την ΕΤΕΠ ''Αντισκωριακή προστασία και χρωματισμός σιδηρών επιφανειών''. Απόξεση και καθαρισμός με ψήκτρα και σμυριδόπανο, μία στρώση αντιδιαβρωτικού υποστρώματος ενός συστατικού και δύο στρώσεις ελαιοχρώματος. Υλικά και μικροϋλικά επί τόπου και εργασία, Τιμή ανά τετραγωνικό μέτρο (m²) ΕΥΡΩ (Ολογράφως): ΕΞΙ ΚΑΙ ΕΒΔΟΜΗΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 6,70 A.T.: 011 ΝΕΤ ΟΙΚ-Α Χρωματισμοί. Προσαύξηση τιμής χρωματισμών πάσης φύσεως λόγω προσθέτου ύψους. Κωδ. αναθεώρησης : ΟΙΚ ,00% Για τα άρθρα της παρούσας ενότητας των ΝΕΤ ΟΙΚ έχουν εφαρμογή οι ακόλουθοι ειδικοί όροι: α) Στις τιμές των άρθρων περιλαμβάνονται ανηγμένες οι εργασίες και τα απαιτούμενα μικροϋλικά για την προσωρινή αφαίρεση και επανατοποθέτηση πρόσθετων κατασκευών και εξοπλισμού, όπως πρίζες, διακόπτες, φωτιστικά, στόμια, σώματα θέρμανσης κλπ, καθώς και για την προστασία στοιχείων της κατασκευής (κουφωμάτων, δαπέδψν, επενδύσεων κλπ) ή ετοίμων χρωματισμένων επιφανειών από ρύπανση που μπορεί να προκύψη κατά την εκτέλεση των εργασιών (χρήση αυτοκολλήτων ταινιών, φύλλων νάϋλον, οικοδομικού χαρτιού κλπ) β) Τα έτοιμα συσκευασμένα υλικά βαφής ή προετοιμασίας επιφανειών (αστάρια κλπ), θα χρησιμοποιούνται ως έχουν, χωρίς αραίωμα με διαλύτες, εκτός αν προβλέπεται αυτό από τον προμηθευτή των προϊόντων. Οι συνθήκες θερμοκρασίας και υγρασίας για την εφαρμογή εκάστου προϊόντος θα είναι οι καθοριζόμενες από τον παραγωγό. ''Κατασκευή Γηπέδου ποδοσφαίρου 5Χ5'' Σελίδα 7 από 11

8 γ) Οταν προβλέπεται από την μελέτη του έργου η πληρωμή ικριωμάτων για την εκτέλεση εργασιών στις κατακόρυφες επιφάνειες του κτιρίου, εσωτερικές ή εξωτερικές, δεν θα εφαρμόζονται τα άρθρα του παρόντος που αφορούν προσαύξηση της τιμής των χρωματισμών πάνω από ορισμένο ύψος. (δ) Εφιστάται η προσοχή στα αναγραφόμενα στο Φύλλο Ασφαλούς Χρήσεως του Υλικού (MSDS: Material Safety Data Sheet) του προμηθευτού του. Το προσωπικό που χειρίζεται το εκάστοτε υλικό θα είναι εφοδιασμένο, με μέριμνα του Αναδόχου με τα κατάλληλα κατά περίπτωση Μέσα Ατομικής Προστασίας (ΜΑΠ), των οποίων η δαπάνη περιλαμβάνεται ανηγμένη στις τιμές μονάδας. Προσαύξηση τιμής χρωματισμών πάσης φύσεως ανά 2,00 m ή κλάσμα αυτών προσθέτου ύψους, πέραν των 5,00 m ύψους από του κατά περίπτωσιν δαπέδου εργασίας (εδάφους, πεζοδρομίου, δαπέδου, ορόφου, εξωστών). Το παρόν άρθρο δεν αφαρμόζεται όταν προβλέπεται ιδιαίτερη πληρωμή ικριωμάτων για την εκέλεση εργασιών επί κατακορύφων επιφανειών ή οροφών. Τιμή ανά τετραγωνικό μέτρο (m²) ΕΥΡΩ (Ολογράφως): ΤΡΙΑΝΤΑ ΤΕΣΣΕΡΑ ΛΕΠΤΑ (Αριθμητικώς): 0,340 A.T.: 012 ΟΙΚ 00Ν Επίστρωση συνθετικού χλοοτάπητα Κωδ. αναθεώρησης : ΟΙΚ ,00% Ήτοι, προμήθεια, μεταφορά, τοποθέτηση, γραμμογράφηση και παράδοση έτοιμου για χρήση, συνθετικού χλοοτάπητα τελευταίας γενιάς επί τόπου του έργου, με ελαστική υπόβαση από ίνες θυσανωτές, τοποθετημένος επάνω σε σταθερή επιφάνεια, σύμφωνα με τη μελέτη της υπηρεσίας. Η ποιότητα του νήματος θα είναι 100% από πολυαιθυλένιο, στα Dtex ελάχιστο και θα διαθέτει κύρια υπόβαση από πολυπροπυλένιο και δευτερεύουσα από Latex, με προστασία κατά των υπεριωδών ακτινοβολιών. Η ελαστική αυτή υπόβαση πρέπει να έχει δυνατότητα αποστράγγισης των νερών από εξόδους απορροής, διαμέτρου 4mm κάθε 10x10cm. Το ύψος πέλους θα είναι στα 50mm το ελάχιστο και το συνολικό ύψος (υπόβασης και πέλους) στα 52mm το ελάχιστο. Η υδατοπερατότητα του χλοοτάπητα θα πρέπει να κυμαίνεται στα 180mm/ώρα ελάχιστη, ενώ ο αριθμός ινών του στις ίνες/m2 ελάχιστο. Τα ρολά, πλάτους 4,00m, αφού απλωθούν, συγκολλούνται στις ενώσεις με ειδικές ταινίες, πάνω στις οποίες διαστρώνεται πολυουρεθάνη δύο συστατικών, ώστε να επιτυγχάνεται άρρηκτη σύνδεση μεταξύ τους. Όπου ορίζονται οι γραμμές του γηπέδου, κόβονται λωρίδες πλάτους 10cm του χλοοτάπητα και αντικαθίστανται με λωρίδες από το ίδιο υλικό, σε χρώμα άσπρο ή κίτρινο, επιτυγχάνοντας τη γραμμογράφηση του γηπέδου. Η πλήρωση του συνθετικού χλοοτάπητα θα γίνει με προσθήκη χαλαζιακής άμμου στρογγυλής κοκκομετρίας και ελαστικό ρίνισμα, με 20kg άμμος/m2 και 10kg ελαστικό ρίνισμα/m2 (ελάχιστες ποσότητες). Οι ζητούμενες ελάχιστες προδιαγραφές του προς προμήθεια συνθετικού χλοοτάπητα θα αποδεικνύονται με πιστοποιητικό ελέγχου, από επίσημ αναγνωρισμένο ή εξουσιοδοτημένο από την FIFA (Recommended Artificial Turf), που να αποδεικνύουν την τήρηση των τεχνικών απαιτήσεων που θέτει η FIFA, με το τεύχος FIFA TO ARTIFICIAL SURFACES και ότι η προμηθεύτρια εταιρεία ανταποκρίνεται στα πιο πάνω αναφερόμενα πιστοποιητικά ελέγχου. Ο προμηθευτής πρέπει να τηρήσει και εφαρμόσει όλες τις προδιαγραφές του προϊόντος όπως αυτές προδιαγράφονται στο ανωτέρω πιστοποιητικό ελέγχου. Επί πρόσθετα ο ανάδοχος οφείλει, κατά τη διαδικασία ένταξης του υλικού στο έργο, να προσκομίσει στην υπηρεσία τα κάτωθι: 1.Παροχή γραπτής εγγύησης πέντε (5) ετών, από την προμηθεύτρια εταιρεία για τον προσφερόμενο χλοοτάπητα. ''Κατασκευή Γηπέδου ποδοσφαίρου 5Χ5'' Σελίδα 8 από 11

9 2.Ο Ανάδοχος ή η υπεργολάβος εταιρεία τοποθέτησης του συνθετικού χλοοτάπητα, θα πρέπει να έχει αποδεδειγμένη προγενέστερη εμπειρία σε έργα αντιστοίχου φυσικού αντικειμένου, κατά συνέπεια πρέπει να προσκομίσει ανάλογη λίστα περαιωμένων έργων. ΕΥΡΩ (Αριθμητικώς) : 33,00 (Ολογράφως) : ΤΡΙΑΝΤΑ ΤΡΙΑ ΕΥΡΩ (Ολογράφως): ΤΡΙΑΝΤΑ ΤΡΙΑ (Αριθμητικώς): 33,00 A.T.: 013 ΝΕΤ ΟΙΚ-Α Κυγκλιδώμαρατα σιδηρά - Περιφράγματα. Κιγκλιδώματα από σιδηροσωλήνες γαλβανισμένους. Από σιδηροσωλήνες γαλβανισμένους Φ 2'' Κωδ. αναθεώρησης : ΟΙΚ ,00% Κατασκευή και τοποθέτηση κιγκλιδώματος απλού από οριζόντια τμήματα και ορθοστάτες από γαλβανισμένους σιδηροσωλήνες, με όλα τα ειδικά κοχλιωτά τεμάχια και γενικά σιδηροσωλήνες, ειδικά τεμάχια, καθώς και εργασία πλήρους τοποθέτησης, χωρίς τον χρωματισμό. Τιμή ανά τρέχον μέτρο (m) ( 1 m ) Μέτρο ΕΥΡΩ (Ολογράφως): ΔΕΚΑ ΕΠΤΑ ΚΑΙ ΣΑΡΑΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 17,40 A.T.: 014 ΝΕΤ ΟΙΚ-Α Κυγκλιδώμαρατα σιδηρά - Περιφράγματα. Συρματόπλεγμα με ρομβοειδή οπή. Κωδ. αναθεώρησης : ΟΙΚ ,00% Συρματόπλεγμα ρομβοειδούς οπής, διαστάσεων 2,5 cm και βάρους 1.0 kg/m² τοποθετημένο σε πασσάλους ή σε σκελετό περιφραγμάτων. Τιμή ανά τετραγωνικό μέτρο (m²) καλυπτομένης επιφανείας περιφραγμάτος. ΕΥΡΩ (Ολογράφως): ΤΡΙΑ ΚΑΙ ΠΕΝΤΕ ΛΕΠΤΑ (Αριθμητικώς): 3,05 A.T.: 015 ΝΕΤ ΟΔΟ-ΜΕ Δ-4 Ασφαλτική συγκολλητική επάλειψη. Κωδ. αναθεώρησης : ΟΔΟ ,00% Συγκολλητική επάλειψη επί ασφαλτικής στρώσης ή επί σκυροδέματος (π.χ. προστασίας μεμβρανών στεγανοποίησης τεχνικών στέψης), με ασφαλτικό διάλυμα τύπου ΜΕ-5 ή καθαρή άσφαλτο ή ασφαλτικό γαλάκτωμα ταχείας διάσπασης, ανεξάρτητα από την έκταση και τη μορφή της επιφάνειας, σε υπόγεια και υπαίθρια έργα. Στην τιμή μονάδας περιλαμβάνονται: ''Κατασκευή Γηπέδου ποδοσφαίρου 5Χ5'' Σελίδα 9 από 11

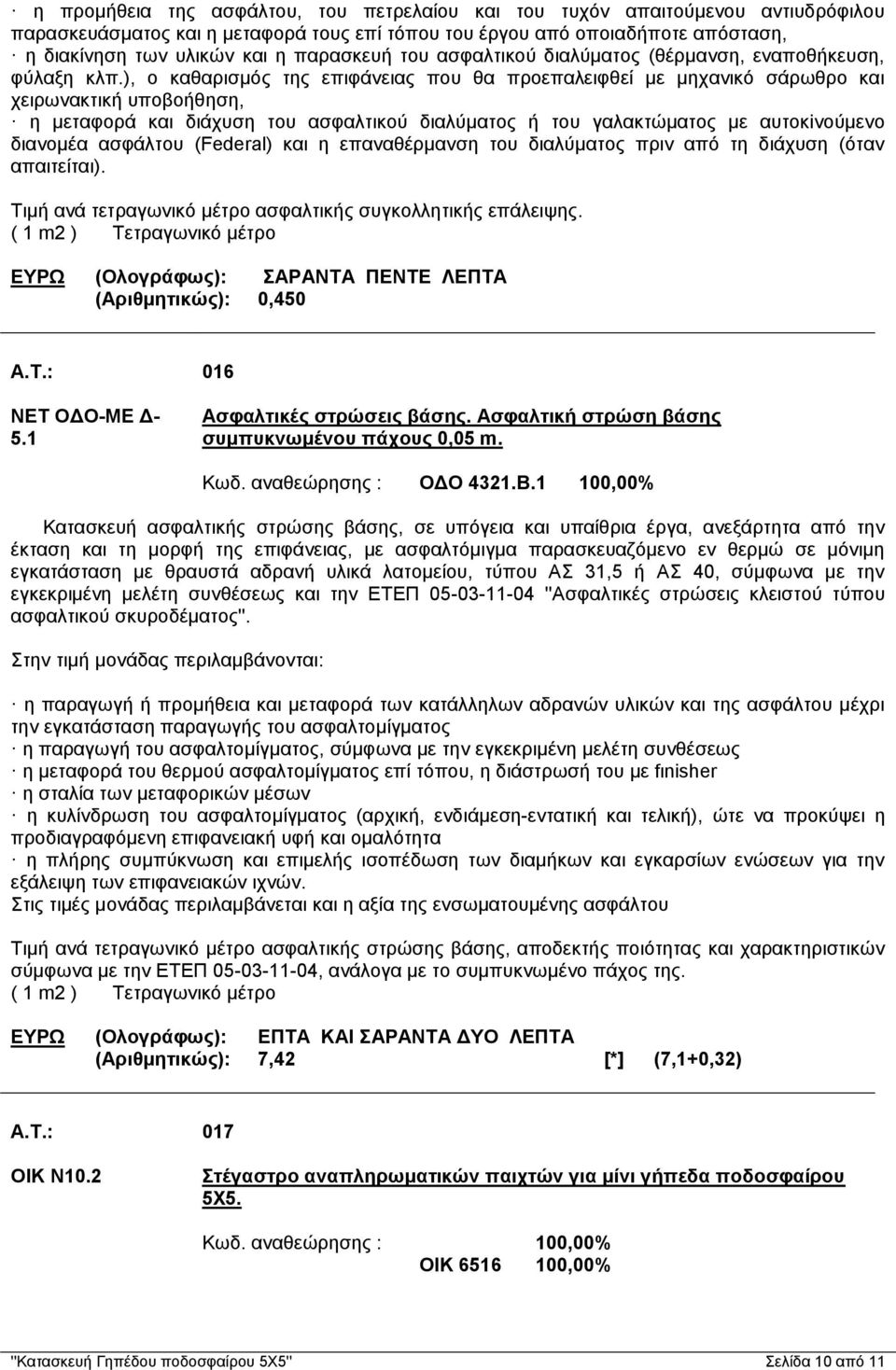

10 η προμήθεια της ασφάλτου, του πετρελαίου και του τυχόν απαιτούμενου αντιυδρόφιλου παρασκευάσματος και η μεταφορά τους επί τόπου του έργου από οποιαδήποτε απόσταση, η διακίνηση των υλικών και η παρασκευή του ασφαλτικού διαλύματος (θέρμανση, εναποθήκευση, φύλαξη κλπ.), ο καθαρισμός της επιφάνειας που θα προεπαλειφθεί με μηχανικό σάρωθρο και χειρωνακτική υποβοήθηση, η μεταφορά και διάχυση του ασφαλτικού διαλύματος ή του γαλακτώματος με αυτοκiνούμενο διανομέα ασφάλτου (Federal) και η επαναθέρμανση του διαλύματος πριν από τη διάχυση (όταν απαιτείται). Τιμή ανά τετραγωνικό μέτρο ασφαλτικής συγκολλητικής επάλειψης. ΕΥΡΩ (Ολογράφως): ΣΑΡΑΝΤΑ ΠΕΝΤΕ ΛΕΠΤΑ (Αριθμητικώς): 0,450 A.T.: 016 ΝΕΤ ΟΔΟ-ΜΕ Δ- 5.1 Ασφαλτικές στρώσεις βάσης. Ασφαλτική στρώση βάσης συμπυκνωμένου πάχους 0,05 m. Κωδ. αναθεώρησης : ΟΔΟ 4321.Β.1 100,00% Κατασκευή ασφαλτικής στρώσης βάσης, σε υπόγεια και υπαίθρια έργα, ανεξάρτητα από την έκταση και τη μορφή της επιφάνειας, με ασφαλτόμιγμα παρασκευαζόμενο εν θερμώ σε μόνιμη εγκατάσταση με θραυστά αδρανή υλικά λατομείου, τύπου ΑΣ 31,5 ή ΑΣ 40, σύμφωνα με την εγκεκριμένη μελέτη συνθέσεως και την ΕΤΕΠ ''Ασφαλτικές στρώσεις κλειστού τύπου ασφαλτικού σκυροδέματος''. Στην τιμή μονάδας περιλαμβάνονται: η παραγωγή ή προμήθεια και μεταφορά των κατάλληλων αδρανών υλικών και της ασφάλτου μέχρι την εγκατάσταση παραγωγής του ασφαλτομίγματος η παραγωγή του ασφαλτομίγματος, σύμφωνα με την εγκεκριμένη μελέτη συνθέσεως η μεταφορά του θερμού ασφαλτομίγματος επί τόπου, η διάστρωσή του με fιnisher η σταλία των μεταφορικών μέσων η κυλίνδρωση του ασφαλτομίγματος (αρχική, ενδιάμεση-εντατική και τελική), ώτε να προκύψει η προδιαγραφόμενη επιφανειακή υφή και ομαλότητα η πλήρης συμπύκνωση και επιμελής ισοπέδωση των διαμήκων και εγκαρσίων ενώσεων για την εξάλειψη των επιφανειακών ιχνών. Στις τιμές μονάδας περιλαμβάνεται και η αξία της ενσωματουμένης ασφάλτου Τιμή ανά τετραγωνικό μέτρο ασφαλτικής στρώσης βάσης, αποδεκτής ποιότητας και χαρακτηριστικών σύμφωνα με την ΕΤΕΠ , ανάλογα με το συμπυκνωμένο πάχος της. ΕΥΡΩ (Ολογράφως): ΕΠΤΑ ΚΑΙ ΣΑΡΑΝΤΑ ΔΥΟ ΛΕΠΤΑ (Αριθμητικώς): 7,42 [*] (7,1+0,32) A.T.: 017 ΟΙΚ Ν10.2 Στέγαστρο αναπληρωματικών παιχτών για μίνι γήπεδα ποδοσφαίρου 5Χ5. Κωδ. αναθεώρησης : 100,00% ΟΙΚ ,00% ''Κατασκευή Γηπέδου ποδοσφαίρου 5Χ5'' Σελίδα 10 από 11

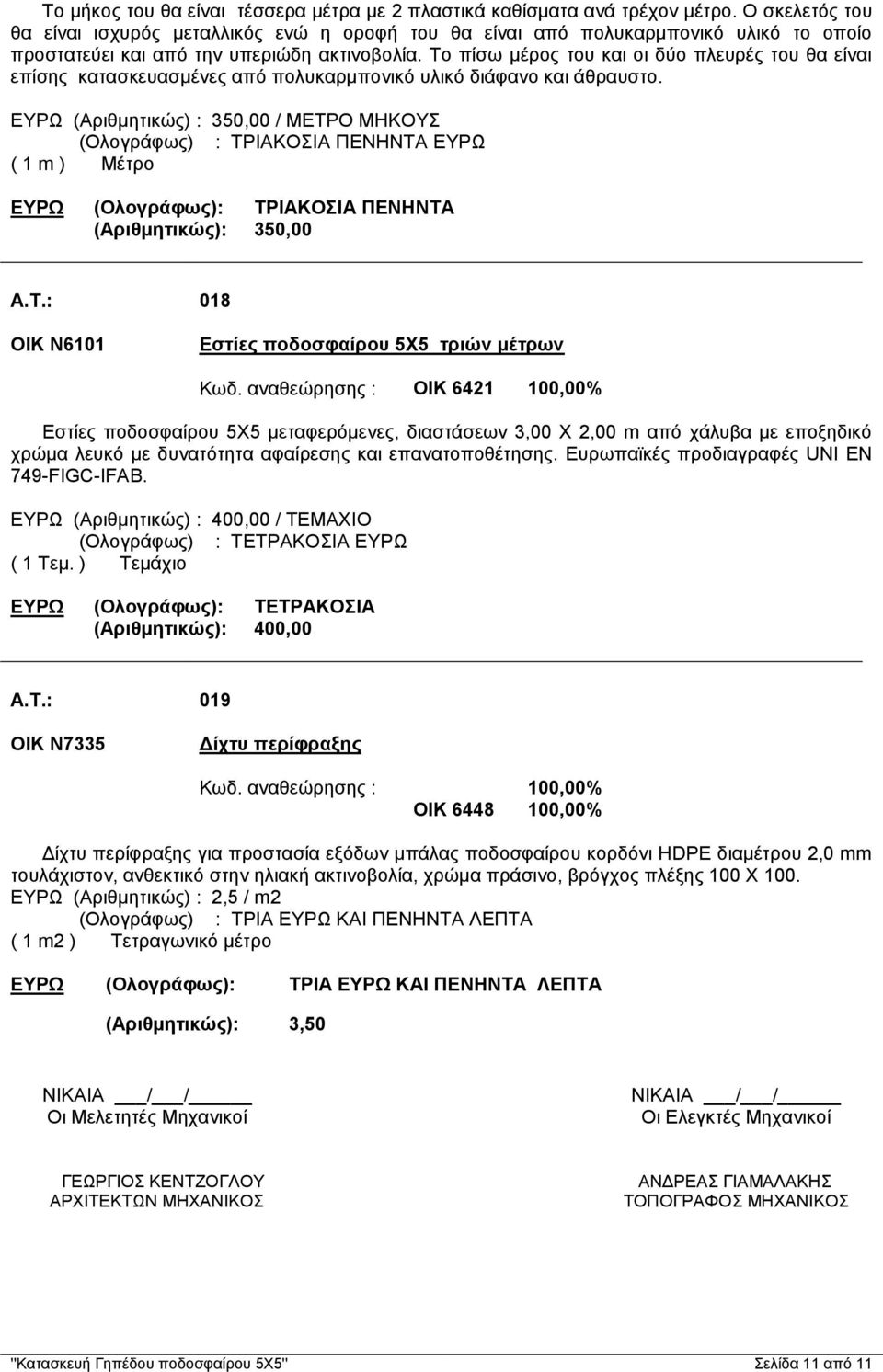

11 Το μήκος του θα είναι τέσσερα μέτρα με 2 πλαστικά καθίσματα ανά τρέχον μέτρο. Ο σκελετός του θα είναι ισχυρός μεταλλικός ενώ η οροφή του θα είναι από πολυκαρμπονικό υλικό το οποίο προστατεύει και από την υπεριώδη ακτινοβολία. Το πίσω μέρος του και οι δύο πλευρές του θα είναι επίσης κατασκευασμένες από πολυκαρμπονικό υλικό διάφανο και άθραυστο. ΕΥΡΩ (Αριθμητικώς) : 350,00 / ΜΕΤΡΟ ΜΗΚΟΥΣ (Ολογράφως) : ΤΡΙΑΚΟΣΙΑ ΠΕΝΗΝΤΑ ΕΥΡΩ ( 1 m ) Μέτρο ΕΥΡΩ (Ολογράφως): ΤΡΙΑΚΟΣΙΑ ΠΕΝΗΝΤΑ (Αριθμητικώς): 350,00 A.T.: 018 ΟΙΚ Ν6101 Εστίες ποδοσφαίρου 5Χ5 τριών μέτρων Κωδ. αναθεώρησης : ΟΙΚ ,00% Εστίες ποδοσφαίρου 5Χ5 μεταφερόμενες, διαστάσεων 3,00 Χ 2,00 m από χάλυβα με εποξηδικό χρώμα λευκό με δυνατότητα αφαίρεσης και επανατοποθέτησης. Ευρωπαϊκές προδιαγραφές UNI EN 749-FIGC-IFAB. ΕΥΡΩ (Αριθμητικώς) : 400,00 / ΤΕΜΑΧΙΟ (Ολογράφως) : ΤΕΤΡΑΚΟΣΙΑ ΕΥΡΩ ( 1 Τεμ. ) Τεμάχιο ΕΥΡΩ (Ολογράφως): ΤΕΤΡΑΚΟΣΙΑ (Αριθμητικώς): 400,00 A.T.: 019 ΟΙΚ Ν7335 Δίχτυ περίφραξης Κωδ. αναθεώρησης : 100,00% ΟΙΚ ,00% Δίχτυ περίφραξης για προστασία εξόδων μπάλας ποδοσφαίρου κορδόνι HDPE διαμέτρου 2,0 mm τουλάχιστον, ανθεκτικό στην ηλιακή ακτινοβολία, χρώμα πράσινο, βρόγχος πλέξης 100 Χ 100. ΕΥΡΩ (Αριθμητικώς) : 2,5 / m2 (Ολογράφως) : ΤΡΙΑ ΕΥΡΩ ΚΑΙ ΠΕΝΗΝΤΑ ΛΕΠΤΑ ΕΥΡΩ (Ολογράφως): ΤΡΙΑ ΕΥΡΩ ΚΑΙ ΠΕΝΗΝΤΑ ΛΕΠΤΑ (Αριθμητικώς): 3,50 NIKAIA / / Οι Μελετητές Μηχανικοί NIKAIA / / Οι Ελεγκτές Μηχανικοί ΓΕΩΡΓΙΟΣ ΚΕΝΤΖΟΓΛΟΥ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ ΑΝΔΡΕΑΣ ΓΙΑΜΑΛΑΚΗΣ ΤΟΠΟΓΡΑΦΟΣ ΜΗΧΑΝΙΚΟΣ ''Κατασκευή Γηπέδου ποδοσφαίρου 5Χ5'' Σελίδα 11 από 11
