1 MANAGING AUTHORITY OF THE OPERATIONAL PROGRAMME EDUCATION AND INITIAL VOCATIONAL TRAINING EUROPEAN COMMUNITY Co financing European Social Fund (E.S.F.) European Regional Development Fund (E.R.D.F.) MINISTRY OF NATIONAL EDUCATION AND RELIGIOUS AFFAIRS Μέθοδοι Βιοκινητικών Μετρήσεων Δάλλ Διάλλεξη 5 Δυνάμεις αντίδρασης του εδάφους Γιάννης Γιάκας PhD

2 Σκοπός Εισαγωγή στην χρήση δυναμοδαπέδων για μετρήσεις στην εμβιομηχανική. Πιο συγκεκριμένα: Εφαρμογές και περιορισμοί Κατανόηση των τριών δυνάμεων Πως γίνεται η μέτρηση Τυπικές δυνάμεις κατά την βάδιση και το τρέξιμο

3 Τι μετράει? A force platform is a device designed to measure the forces exerted by a body on an external surface, namely the force platform. Reaction Dainty and Norman (1987) force Action force

4 Χρήση δυναμοδαπέδων Κατανόηση της κίνησης όλου του σώματος Νόμοι Newton Kinetics Kinematics Κατακόρυφα κινητικά και κινηματικά χαρακτηριστικά στο τρέξιμο Κατανόηση η πως επιβαρύνεται όλο το σώμα σε κινήσεις που περιλαμβάνουν κρούσεις Αξιολόγηση των χαρακτηριστικών σε διάφορα πατώματα, παπούτσια και άλλα προστατευτικά προιόντα

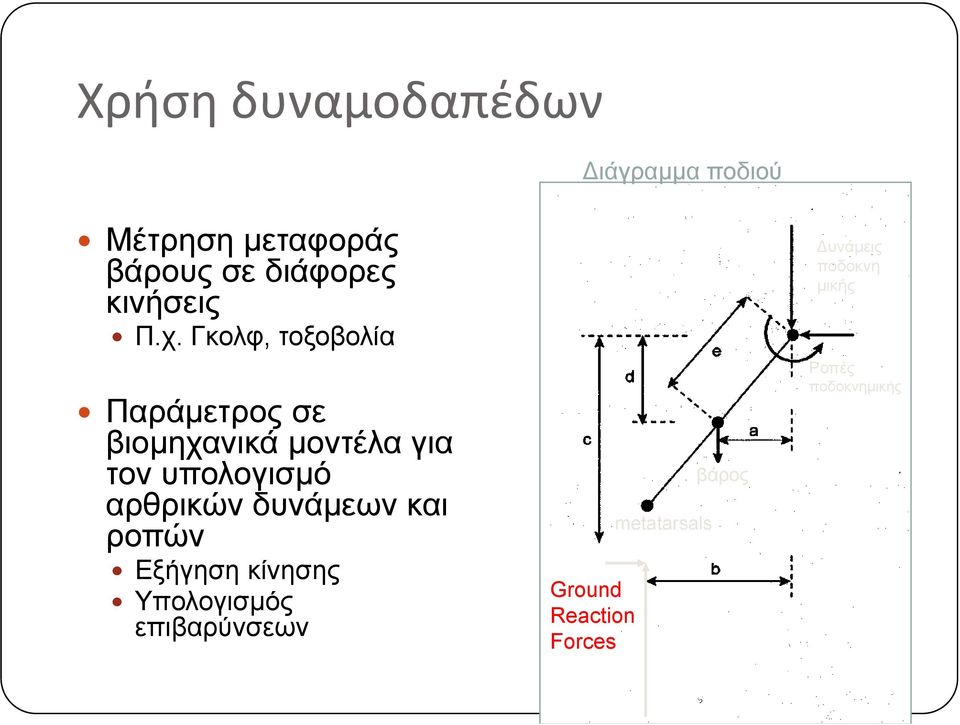

5 Χρήση δυναμοδαπέδωνδ Διάγραμμα ποδιού Μέτρηση μεταφοράς βάρους σε διάφορες κινήσεις Π.χ. Γκολφ, τοξοβολία Παράμετρος σε βιομηχανικά μοντέλα για τον υπολογισμό αρθρικών δυνάμεων και ροπών Εξήγηση κίνησης Υπολογισμός επιβαρύνσεων Ground Reaction Forces βάρος metatarsals Δυνάμεις ποδοκνη μικής Ροπές ποδοκνημικής

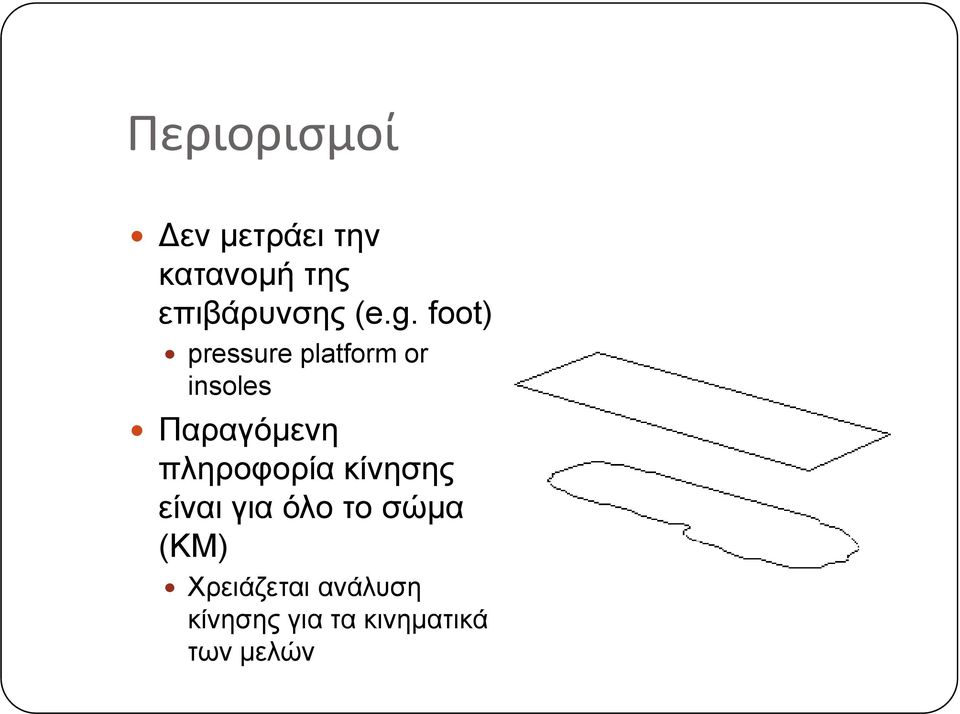

6 Περιορισμοί Δεν μετράει την κατανομή της επιβάρυνσης (e.g. foot) pressure platform or insoles Παραγόμενη πληροφορία κίνησης είναι για όλο το σώμα (ΚΜ) Χρειάζεται ανάλυση κίνησης ης για τα κινηματικά των μελών

7 Τα δυναμοδάπεδα μετρούν τους τρεις κάθετους άξονες της δύναμης αντίδρασης του εδάφους Z-axis Y-axis X-axis

8 Orthogonal components of GRF Fz = vertical component of GRF Fy = horizontal (anterior-posterior Fx = component of GRF horizontal (medial-lateral) Fz GRF component of GRF Fx Fy

9 Πως μετράται η δύναμη Input (force) Detector/ transducer Electrical signal Amplifier Output voltage Computer (with Analogue-to-digital convertor) Displayed signal (force)

10 Σύγχρονα δυναμοδάπεδα Piezoelectric Quartz crystal generates electrical charge when subjected to mechanical strain Transducers Ideal for measuring rapidly changing forces of short duration BERTEC Strain Gauge Deformation of strain gauge attached to plate is proportional to change in electrical resistance Ideal for measuring fairly constant forces over long duration e.g. measurements of stability

11

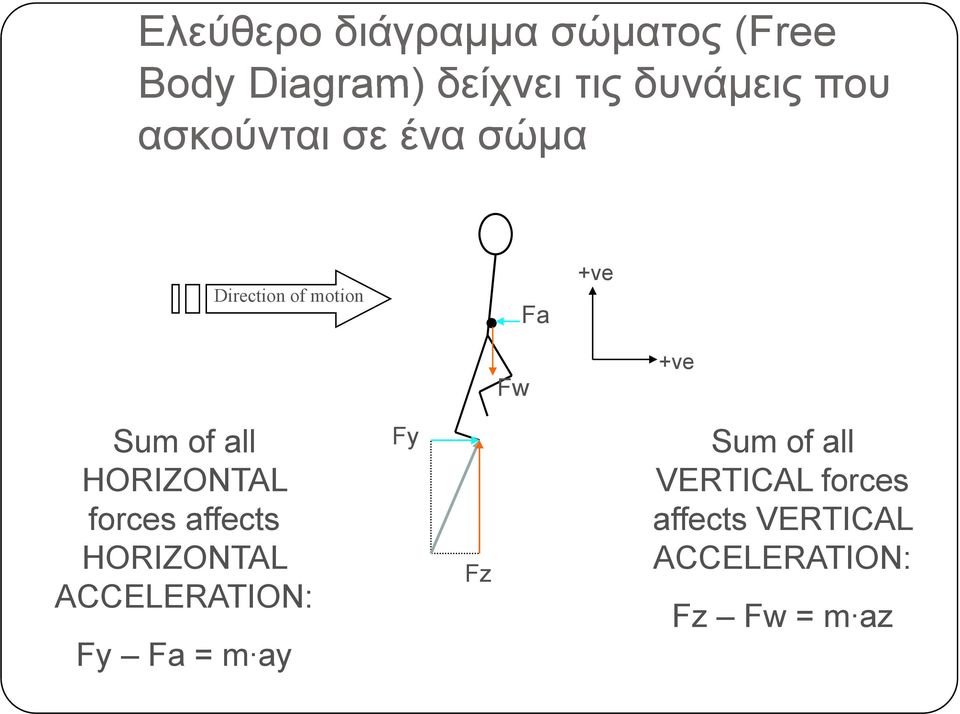

12 Ελεύθερο διάγραμμα σώματος (Free Body Diagram) δείχνει τις δυνάμεις που ασκούνται σε ένα σώμα Direction of motion Fa +ve Fw +ve Sum of all HORIZONTAL forces affects HORIZONTAL ACCELERATION: Fy Fa = m ay Fy Fz Sum of all VERTICAL forces affects VERTICAL ACCELERATION: Fz Fw = m az

13 Εγκατάσταση

14 Ground Reaction Force (GRF) κατά το τρέξιμο a b c Force Body Weight 0 Time Resultant GRF Fz vertical component of GRF Fy anterior-posterior component of GRF a b c

15 Τυπικές παράμετροι ρ / τιμές: μς Μέγιστες δυνάμεις Fz (vertical) Impact Peak Active Peak Body Weight Fy (horizontal, anteriorposterior) e.g. 800 N Braking Peak Propulsive Peak Peak Forces are often normalised by converting them to a proportion of the subject s body weight (e.g N would be 2 x BW or 2 BW) 0 Force 0 Time

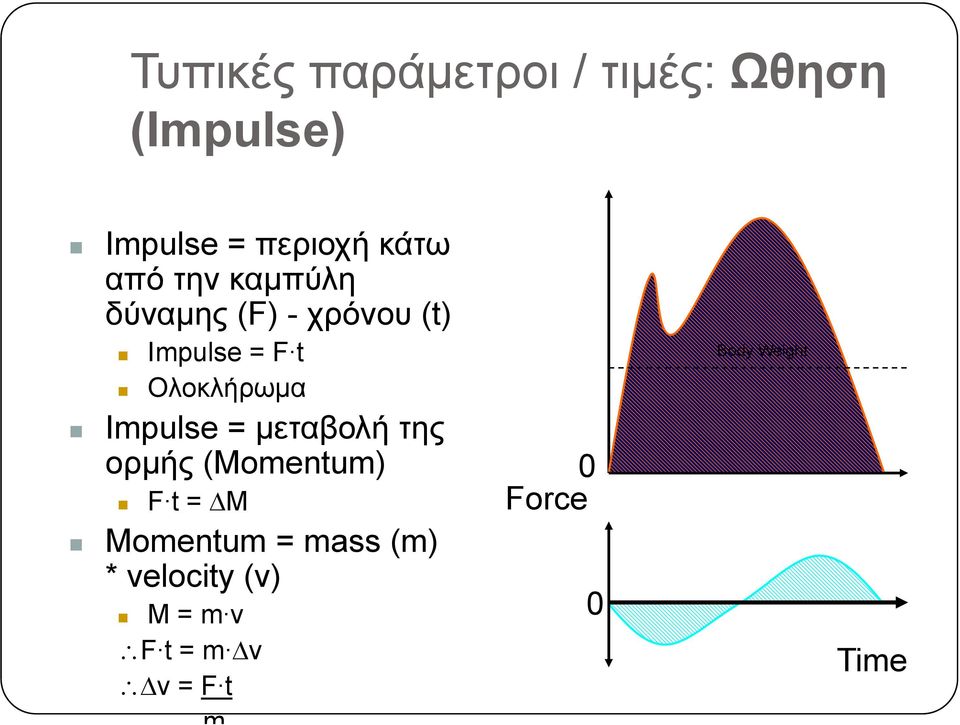

16 Τυπικές παράμετροι / τιμές: Ωθηση (Impulse) Impulse = περιοχή κάτω από την καμπύλη δύναμης (F) - χρόνου (t) Impulse = F t Body Weight Ολοκλήρωμα Impulse = μεταβολή της ορμής (Momentum) F t = ΔM Momentum = mass (m) * velocity (v) Force 0 M = m v 0 F t = m Δv Δv = F t m Time
