1 ΕΥΧΑΡΙΣΤΙΕΣ Ευχαριστούµε που αγοράσατε τον Π/ IC-T3H. Αυτός ο Π/ είναι σχεδιασµένος για αυτούς που επιθυµούν ποιότητα, ικανότητα και εκπληκτική αξιοπιστία κάτω από τις πιο απαιτητικές προυποθέσεις. ΣΗΜΑΝΤΙΚΟ ιαβάστε καλά τις οδηγίες πριν χρησιµοποιήσετε τον Π/. Φυλάξτε αυτό το εγχειρίδιο γιατί περιέχει σηµαντικές πληροφορίες για τον Π/. ΣΗΜΑΝΤΙΚΕΣ ΛΕΞΕΙΣ ΛΕΞΗ WARNING CAUTION NOTE ΟΡΙΣΜΟΣ Μπορεί να προκληθεί σωµατική βλάβη, φωτιά ή ηλεκτρικό σοκ. Μπορεί να προκληθεί βλάβη στο µηχάνηµα. Αν αγνοηθεί δεν θα προκληθεί τίποτα σοβαρό. ΕΞΑΡΤΗΜΑΤΑ ΠΟΥ ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΝΤΑΙ ΜΕ ΤΟΝ Π/. ΠΡΟΦΥΛΑΞΕΙΣ!WARNING! ΠΟΤΕ µην κρατάτε τον Π/ έτσι ώστε η κεραία να είναι κοντά ή να ακουµπάει µέρη του σώµατος, ιδιαίτερα το πρόσωπο, τα µάτια, όταν εκπέµπεται. Ο Π/ θα λειτουργήσει καλύτερα αν βρίσκεται 5µε 10 εκατοστά µακριά από τα χείλη σας και τον κρατάτε κάθετα.!warning! ΠΟΤΕ µη λειτουργείτε τον Π/ µαζί µε ακουστικά ή άλλα εξαρτήµατα, σε υψηλά επίπεδα έντασης. Οι ειδικοί συµβουλεύουν να µην λειτουργείτε σε υψηλή ένταση. Αν νιώσετε ένα βουητό στα αυτιά σας, χαµηλώστε την ένταση ή σταµατήστε τη χρήση. ΠΟΤΕ µη συνδέετε τον Π/ σε µια πηγή ισχύος µε ασφάλεια DC πάνω από 5 Α. Αν κατά λάθος γίνει ανάποδη σύνδεση η ασφάλεια θα προστατέψει τον Π/ αλλά µεγαλύτερες ασφάλειες δεν θα µπορούν να προστατέψουν τον Π/ και έτσι θα καταστραφεί. ΠΟΤΕ µην επιχειρήσετε να φορτίσετε αλκαλικές µπαταρίες ή άδειες µπαταρίες. Προσέξτε ότι, οι εξωτερικές συνδέσεις ισχύος DC θα φορτίσουν τις µπαταρίες µόνο µέσα στην µπαταριοθήκη. Αν δεν γίνει αυτό δεν θα καταστραφεί µόνο η µπαταριοθήκη αλλά και ο Π/. ΜΗΝ πατάτε το πλήκτρο ΡΤΤ αν δεν θέλετε να εκπέµψετε. Τοποθετήστε την συσκευή σε ασφαλές µέρος για να αποφύγετε την επαφή µε παιδιά. ΜΗΝ λειτουργείτε τον Π/ κοντά σε ακάλυπτα ηλεκτροφόρα καλύµµατα ή σε εκρηκτική ατµόσφαιρα. ΑΠΟΦΥΓΕΤΕ να χρησιµοποιήσετε ή να αφήσετε τον Π/ στον ήλιο ή σε περιοχές µε θερµοκρασίες κάτω από τους -10C ή πάνω από τους +60c. Η χρήση µπαταρίας/µπαταριοθήκης/φορτιστή που δεν είναι της ICOM µπορεί να προκαλέσει την κακή λειτουργία του Π/. Ακόµη και αν ο Π/ είναι κλειστός, ένα αµυδρό ηλεκτρικό ρεύµα κυλαέι στα κυκλώµατα του. Αφαιρέστε την µπαταρία ή την θήκη όταν δεν χρησιµοποιείτε τον Π/ για πολύ καιρό. ιαφορετικά, οι µπαταρίες θα εξαντληθούν. ΚΕΡΑΙΑ ΚΛΙΠ ΖΩΝΗΣ ΚΑΛΥΜΜΑ 2251 ΟΡΤ ΑΝΤΑΠΤΟΡΑΣ AC (σε µερικές εκδόσεις δεν συµπεριλαµβάνεται) ΜΠΑΤΑΡΙΑ/ΜΠΑΤΑΡΙΟΘΗΚΗ ΕΠΙΤΡΑΠΕΖΙΟΣ ΦΟΡΤΙΣΤΗΣ

2 ΠΕΡΙΕΧΟΜΕΝΑ 1. ΠΕΡΙΓΡΑΦΗ σελ.3 ιακόπτες, ρυθµιστές, αντάπτορες 2. ΕΞΑΡΤΗΜΑΤΑ σελ.5 Σύνδεση εξαρτηµάτων 3. ΜΠΑΤΑΡΙΑ σελ.6 Αλλαγή µπαταρίας Τι πρέπε να προσέξετε Φόρτιση µπαταρίας 4. ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ σελ.8 Ρύθµιση συχνότητας Ρύθµιση ακουστικού επιπέδου και SQUELCH Εκποµπή και λήψη Επιλογή καναλιού µνήµης Επιλογή καναλιού κλήσης Λειτουργία κλειδώµατος Τύποι οθόνης 5. ΕΠΑΝΑΛΗΠΤΗΣ σελ.10 Γενικά Συχνότητα offset Υποακουστικοί τόνοι 6. ΠΡΟΓ/ΣΜΟΣ ΜΝΗΜΗΣ σελ.11 Γενικά Πώς να προγραµµατίσετε Μεταφορά µνήµης 7. ΜΝΗΜΗ DTMF σελ.12 Προγ/σµος DTMF κωδικού Πώς να εκπέµψετε έναν DTMF κωδικό Ταχύτητα εκποµπής τόνου 8. ΣΑΡΩΣΗ σελ.13 Τύποι σάρωσης Προγ/σµένη σάρωση Σάρωση µνήµης Παρακολούθηση προτεραιότητας Συνθήκη επαναφοράς σάρωσης 9. ΥΠΟΑΚΟΥΣΤΙΚΟΙ ΤΟΝΟΙ σελ.15 Τόνος squelch Λειτουργία pocket beep Σάρωση τόνου 10. ΒΟΜΒΗΤΗΣ/ΚΩ ΙΚΟΣ SQUELCH σελ.17 Λειτουργία βοµβητή Προγ/σµος κωδικού Κωδικός squelch 11. AΛΛΕΣ ΛΕΙΤΟΥΡΓΙΕΣ σελ.19 SET MODE Αρχικές ρυθµίσεις CPU RESET 12. CLONING σελ ΑΛΛΕΣ ΜΟΝΑ ΕΣ σελ ΕΠΙΛΟΓΕΣ σελ.23

3 1. ΠΕΡΙΓΡΑΦΗ ιακόπτες, Ρυθµιστές, πλήκτρα και κονέκτορες. ΡΥΘΜΙΣΤΉΣ DIAL [VOL] [A] : Ρυθµίζει το ακουστικό επίπεδο. [Β]: Επιλέγει το λειτουργικό κανάλι ή ρυθµίζει το επίπεδο squelch. H λειτουργία [Β] είναι διαθέσιµη όταν το [VOL] είναι καθορισµένο ως "dial" στη λειτουργία αρχικής ρύθµισης (INITIAL SET MODE). ΙΑΚΟΠΤΗΣ POWER [POWER] Πατήστε για ένα δευτερόλεπτο για να ανοίξετε ή να κλείσετε τον Π/. ΙΑΚΟΠΤΗΣ ΡΤΤ [ΡΤΤ] Πατήστε και κρατήστε το πατηµένο για να εκπέµψετε. Αφήστε το για να λάβετε. ΙΑΚΟΠΤΗΣ SQUELCH [SQL] Πατήστε και κρατήστε πατηµένο τον διακόπτη για να ανοίξει το squelch και για να ρυθµίσετε το επίπεδο squelch χρησιµοποιώντας τα πλήκτρα [σ][τ]. UP/DOWN ΠΛΗΚΤΡΑ [σ][τ] [Α] : Επιλέγει το λειτουργικό κανάλι ή ρυθµίζει το επίπεδο squelch. [B] : Ρυθµίζει το ακουστικό επίπεδο. Η λειτουργία [Β] είναι διαθέσιµη µόνο όταν το [VOL] είναι καθορισµένο ως "dial" από την λειτουργία αρχικής ρύθµισης. ΠΛΗΚΤΡΟΛΟΓΙΟ Χρησιµοποιείτε για να γράψετε τη συχνότητα λειτουργίας, τους DTMF κωδικούς κ.τ.λ ΠΛΗΚΤΡΟ (όνοµα) ΛΕΙΤΟΥΡΓΙΑ [Α FUNC] Μπαίνετε στην δευτερεύουσα λειτουργία [Β CALL] Επιλέγετε το κανάλι κλήσης [C MR] [D CLR] [1 ΤΟΝΕ] [2 P.BEEP] [3 T.SCAN] Επιλέγετε ένα κανάλι µνήµης Επιλέγει διαµόρφωση VFO, εγκαταλείπει τη λειτουργία απευθείας εισαγωγής συχνότητας, ακυρώνει τη σάρωση κ.τ.λ Εισάγετε το ψηφίο "1" όταν επιλέγετε κανάλι µνήµης κ.τ.λ Εισάγετε το ψηφίο "2" όταν επιλέγετε ένα κανάλι µνήµης κ.τ.λ Εισάγετε το ψηφίο "3" όταν επιλέγετε ένα κανάλι µνήµης κ.τ.λ Oµοίως µε τα παραπάνω ΕΥΤΕΡΕΥΟΥΣΑ ΛΕΙΤΟΥΡΓΙΑ (αφού πρώτα πατήσετε το πλήκτρο [Α FUNC] Καµία λειτουργία Καµία λειτουργία Εισαγωγή στη λειτουργία προγραµµατισµού ή διαµόρφωσης ενός καναλιού µνήµης. Αν πατηθεί αυτό το πλήκτρο για 1sec, γίνεται µεταφορά προγραµµάτων, VFO, περιεχόµενα καναλιού µνήµης ή κλήσης σε κανάλι µνήµης/vfo. Καµία λειτουργία Επιλέγει την λειτουργία υποακουστικού τόνου. Ενεργοποιεί ή απενεργοποιεί τη λειτουργία pocket beep. Ξεκινάει τη λειτουργία σάρωσης τόνου. Επιλέγει τη λειτουργία [4 DUP] duplex (-duplex, +duplex, simplex). [5 SCAN] Οµοίως Ξεκινάει τη σάρωση. Ρυθµίζει και ακυρώνει την ρύθµιση για τη [6 SKIP] Οµοίως σάρωση µνήµης skip κατά τη διάρκεια λειτουργίας µνήµης. Ξεκινάει τη [7 PRIO] Οµοίως παρακολούθηση προτεραιότητας. Μπαίνει στη [8 SET] Οµοίως λειτουργία ρύθµισης (SET MODE). [9 HI/LO] Οµοίως Εναλλάσσεται ανάµεσα σε υψηλή και χαµηλή ισχύς εξόδου. Μπαίνει στη [0 DTMF-M] Οµοίως λειτουργία µνήµης DTMF. [* OPTION] Καµία λειτουργία Επιλέγει τη λειτουργία κωδικού squelch. Απενεργοποιεί τη λειτουργία κλειδώµατος του Ρυθµίζει τη πληκτρολογίου αν [# ΕΝΤ ] συχνότητα ακόµη πατηθεί για 1sec. και αν τα 6 ψηφία της συχνότητας δεν Κλειδώνει όλα τα πλήκτρα εκτός από έχουν εισαχθεί. τα [POWER], [PTT], [SQL] και για τις ρυθµίσεις του ακουστικού επιπέδου.

4 , ΚΟΝΕΚΤΟΡΑΣ ΚΕΡΑΙΑΣ Συνδέετε την παρεχόµενη κεραία. [SP]/[MIC] JACK Συνδέστε ακουστικά ή µικροµεγάφωνο αν είναι επιθυµητό. Το εσωτερικό µικρόµεγάφωνο όµως δεν θα λειτουργεί αν συνδέσετε ένα από τα παραπάνω. Εξωτερική σύνδεση Σηµείωση: Όταν συνδέετε ή αποσυνδέετε ένα εξωτερικό µικροµεγάφωνο, πρώτα κλείστε τον Π/. ΕΙΚΤΗΣ ΧΑΜΗΛΗΣ ΙΣΧΥΣ Εµφανίζεται όταν η ισχύς εξόδου επιλέγεται χαµηλή. ΕΙΚΤΗΣ ΚΛΕΙ ΩΜΑΤΟΣ ΠΛΗΚΤΡΟΛΟΓΙΟΥ Εµφανίζεται όταν η λειτουργία κλειδώµατος πληκτρολογίου είναι ενεργοποιηµένη. ΕΜΦΑΝΙΣΗ ΣΥΧΝΟΤΗΤΑΣ είχνει τη συχνότητα λειτουργίας, τον αριθµό καναλιού ή τα ονόµατα καναλιών ανάλογα µε τις ρυθµίσεις της οθόνης. ΕΙΚΤΗΣ ΚΑΝΑΛΙΟΥ ΜΝΗΜΗΣ είχνει τον αριθµό του επιλεγµένου καναλιού µνήµης ή του καναλιού κλήσης κ.τ.λ ΕΙΚΤΗΣ ΙΑΜΟΡΦΩΣΗΣ ΜΝΗΜΗΣ Εµφανίζεται όταν βρίσκεστε στη διαµόρφωση µνήµης ή στη διαµόρφωση ένδειξης αριθµού καναλιού. ΕΙΚΤΗΣ ΑΥΤΟΜΑΤΟΥ ΚΛΕΙΣΙΜΑΤΟΣ ΤΟΥ Π/ Εµφανίζεται όταν η λειτουργία αυτόµατου κλεισίµατος του Π/ ενεργοποιείτε. ΟΘΟΝΗ ΛΕΙΤΟΥΡΓΙΑΣ ΕΙΚΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ Εµφανίζεται όταν µπαίνετε σε µια δευτερεύουσα λειτουργία. ΕΙΚΤΗΣ ΚΑΝΑΛΙΟΥ SKIP Εµφανίζεται όταν το επιλεγµένο κανάλι µνήµης είναι ρυθµισµένο ως "κανάλι skip". ΕΙΚΤΗΣ DUPLEX Εµφανίζονται τα σύµβολα '-" ή "+" κατά τη διάρκεια της λειτουργίας επαναληπτή. ΕΙΚΤΗΣ ΑΠΟΚΩ ΙΚΟΠΟΙΗΤΗ ΤΟΝΟΥ Εµφανίζεται όταν ο αποκωδικοποιητής τόνου βρίσκεται σε λειτουργία. ΕΙΚΤΗΣ POCKET BEEP Εµφανίζεται κατά τη διάρκεια της λειτουργίας αυτής. ΕΙΚΤΗΣ ΤΟΝΟΥ SQUELCH Εµφανίζεται όταν η λειτουργία τόνου squelch είναι ενεργοποιηµένη. ΕΙΚΤΗΣ DTCS Εµφανίζεται όταν ο τόνος DTCS χρησιµοποιείτε. ΕΙΚΤΗΣ ΕΚΠΟΜΠΗΣ Εµφανίζεται κατά τη διάρκεια εκποµπής. ΕΙΚΤΗΣ ΣΗΜΑΤΟΣ Εµφανίζεται όταν το κανάλι είναι απασχοληµένο και δείχνει την ένταση του εισερχόµενου σήµατος όπως παρακάτω:

5 2. ΕΞΑΡΤΗΜΑΤΑ Σύνδεση εξαρτηµάτων ΚΕΡΑΙΑ Συνδέστε την κεραία στον Π/ όπως φαίνεται στο σχήµα. ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΗ ΖΩΝΗ Συνδέστε το εξάρτηµα για τη ζώνη όπως φαίνεται στο σχήµα. Για να το συνδέσετε Για να το βγάλετε

6 3. ΜΠΑΤΑΡΙΑ ΦΟΡΤΙΣΗ ΜΠΑΤΑΡΙΑΣ ΑΛΛΑΓΗ ΜΠΑΤΑΡΙΑΣ Πριν αντικαταστήσετε την µπαταρία, πατήστε το πλήκτρο [POWER] για 1sec για να κλείσετε τον Π/. Σπρώξτε το κουµπί προς τα πάνω για να ξεκλειδώσει, έπειτα τραβήξτε την µπαταρία προς τα πίσω. Κανονική φόρτιση µε φορτιστή BC-146 Ο φορτιστής αυτός προσφέρει κανονική φόρτιση µιας µπαταρίας µε ή χωρίς τον Π/. Τα παρακάτω µπορούν να χρησιµοποιηθούν αν είναι απαραίτητο: Ένας AC αντάπτορας. Κλείστε τον Π/ ΤΥΠΟΙ ΜΠΑΤΑΡΙΑΣ *1 Οι χρόνοι λειτουργίας είναι υπολογισµένοι κάτω από διάφορες συνθήκες : Τx:Rx :Standby = 5:5: 90 *2 Oι χρόνοι εξαρτώνται από τα αλκαλικά κελιά που χρησιµοποιούνται. Σχετικά µε το AD-99 Συνδέστε τον spacer (Spacer b/c) στον αντάπτορα (Spacer A) όπως βλέπετε στο σχήµα. ΤΙ ΠΡΕΠΕΙ ΝΑ ΠΡΟΣΕΞΕΤΕ ΠΡΟΣΟΧΗ! ΠΟΤΕ µη πειράζεται τους πόλους της µπαταρίας. Επίσης, το ρεύµα µπορεί να περάσει σε κοντινά µεταλλικά αντικείµενα όπως κολιέ, οπότε προσέχετε όταν αφήνετε τον Π/ ή τη µπαταρία µέσα σε τσάντες κ.τ.λ. ιαφορετικά, θα προκαλέσετε βραχυκύκλωµα και θα καταστραφεί τόσο η µπαταρία όσο και ο Π/. ΠΟΤΕ µην αποτεφρώνετε χρησιµοποιηµένες µπαταρίες. Το εσωτερικό αέριο τους µπορεί να προκαλέσει έκρηξή. ΠΟΤΕ µη βάζετε την µπαταρία µέσα σε νερό. Αν η µπαταρία βραχεί σκουπίστε την προσεκτικά πριν την τοποθετήσετε στον Π/. Καθαρίστε τους πόλους της µπαταρίας για να αποφύγετε σκουριά ή κακή επαφή. Κρατήστε την µπαταρία καθαρή. Καλό είναι να καθαρίζετε την µπαταρία µια φορά την εβδοµάδα. Αν η µπαταρία δεν δουλεύει ακόµη και αν την έχετε φορτίσει, αποφορτίστε την τελείως αφήνοντας τον Π/ ανοιχτό όλη νύχτα. Έπειτα, φορτίστε ξανά πλήρως την µπαταρία. Αν παρόλα αυτά η µπαταρία δεν συγκρατεί την φόρτιση τότε πρέπει να αντικατασταθεί από µια καινούργια. Συνδέστε τον spacer στον αντάπτορα µε το σύµβολο να δείχνει προς τα πάνω. Αποµακρύνεται τον spacer από τον αντάπτορα. Πατήστε προσεχτικά το κουµπί.

7 ΠΡΟΣΟΧΗ! ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΊΤΕ ΚΑΤΣΑΒΙ Ι ΓΙΑ ΝΑ ΑΠΟΜΑΚΡΥΝΕΤΑΙ ΤΟΝ SPACER. MH ΛΥΓΙΖΕΤΕ ΤΟ ΠΛΑΣΤΙΚΟ ΑΝ ΕΝ ΓΙΝΕΤΑΙ ΚΑΛΗ ΣΥΝ ΕΣΗ. ΓΡΗΓΟΡΗ ΦΟΡΤΙΣΗ ΜΕ ΤΟΝ BC-144 O BC-144 φορτίζει γρήγορα την µπαταρία. Το παρακάτω χρησιµοποιείτε αν είναι απαραίτητο: Ένας AC αντάπτορας. ΙΑΡΚΕΙΑ ΖΩΗΣ ΤΗΣ ΜΠΑΤΑΡΙΑΣ Όταν η διάρκεια λειτουργίας της µπαταρίας µικραίνει πολύ ακόµη και µετά τη φόρτιση, πρέπει να αντικατασταθεί από µια καινούργια. ΜΠΑΤΑΡΙΟΘΗΚΗ Όταν χρησιµοποιείτε την µπαταριοθήκη BP-208 βάλτε 6 αλκαλικές µπαταρίες ΑΑ (R6) όπως δείχνει το σχήµα. ΓΡΗΓΟΡΗ ΦΟΡΤΙΣΗ ΜΕ BC-121+AD-94 (#11) O BC-121 επιτρέπει τη φόρτιση σε 6 µπαταρίες συγχρόνως. Τα παρακάτω χρησιµοποιούνται αν είναι απαραίτητο: 6 AD-94 (#11). Ένας AC αντάπτορας. Κλείστε τον Π/. ΠΡΟΣΟΧΗ! Χρησιµοποιήστε αλκαλικές µπαταρίες µόνο. Σιγουρευτείτε ότι οι µπαταρίες είναι του ιδίου τύπου και χωρητικότητας. Ποτέ µην χρησιµοποιείτε παλιές µπαταρίες µε καινούργιες. Μπορεί να προκληθεί φωτιά ή καταστροφή του Π/. Ποτέ µη εκθέτετε την µπαταρία σε νερό. ΤΙ ΠΡΕΠΕΙ ΝΑ ΠΡΟΣΕΞΕΤΕ ΣΤΗ ΦΟΡΤΙΣΗ Πριν χρησιµοποιήσετε τον Π/ για πρώτη φορά, φορτίστε πολύ καλά την µπαταρία για να εξασφαλίσετε καλή λειτουργία και διάρκεια ζωής. Συνιστάται θερµοκρασία κατά την φόρτιση : +10C ως +40C. Μην χρησιµοποιείτε άλλους φορτιστές παρά µόνο τους BC- 121/BC-144/BC-146. Οι µπαταρίες BP-222, BP-209, BP-210 µπορούν να φορτιστούν ως και 300 φορές. Αν θέλετε να φορτίσετε την µπαταρία παραπάνω από 300 φορές προσέξτε τα εξής σηµεία: Αποφύγετε την υπερφόρτιση. Η περίοδος φόρτισης δεν πρέπει να ξεπερνάει τις 24 ώρες. Χρησιµοποιήστε την µπαταρία µέχρι να εξαντληθεί κάτω από κανονικές συνθήκες. εν πρέπει να φορτίσετε την µπαταρία µετά την εκποµπή.

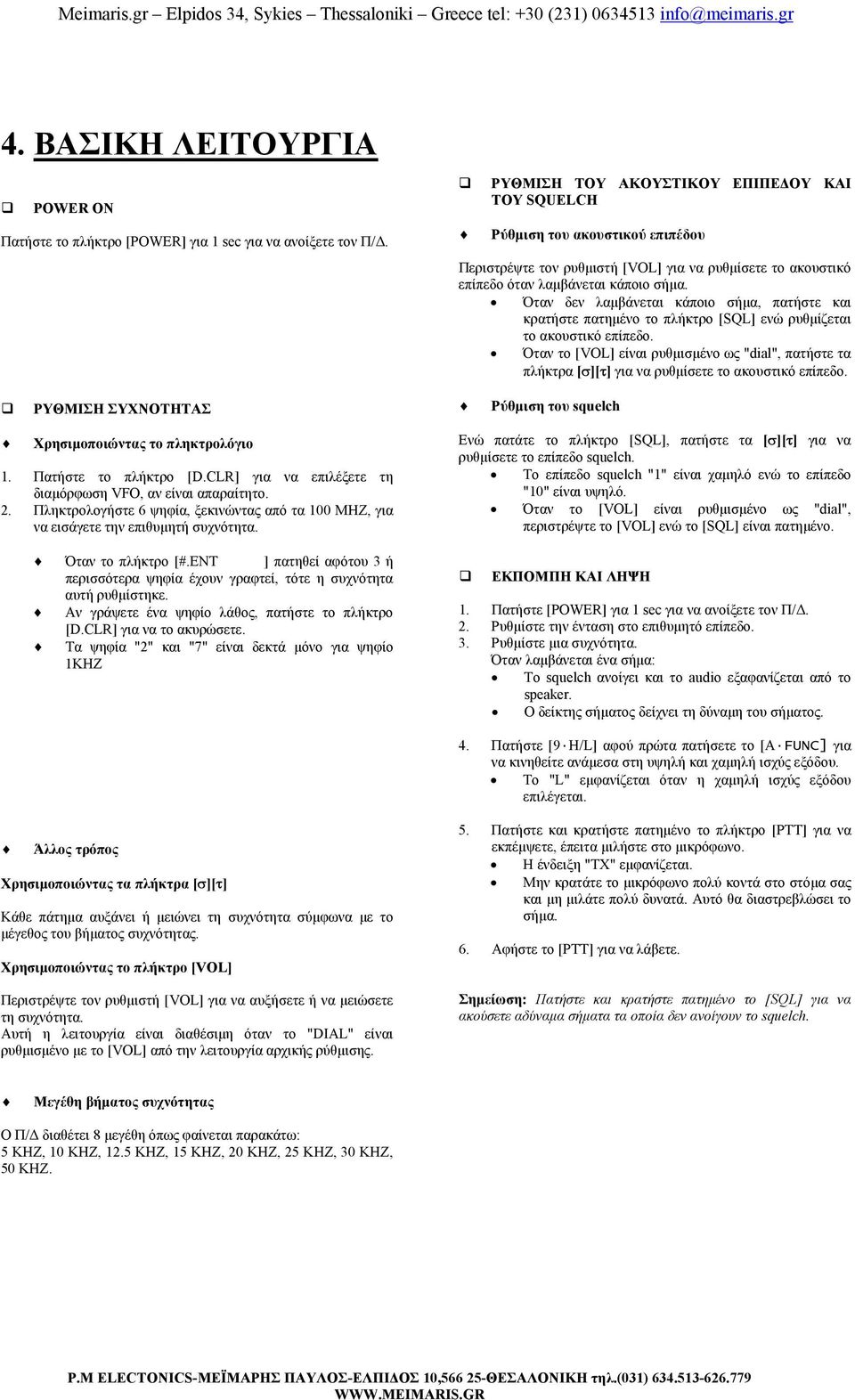

8 4. ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ POWER ON Πατήστε το πλήκτρο [POWER] για 1 sec για να ανοίξετε τον Π/. ΡΥΘΜΙΣΗ ΤΟΥ ΑΚΟΥΣΤΙΚΟΥ ΕΠΙΠΕ ΟΥ ΚΑΙ ΤΟΥ SQUELCH Ρύθµιση του ακουστικού επιπέδου Περιστρέψτε τον ρυθµιστή [VOL] για να ρυθµίσετε το ακουστικό επίπεδο όταν λαµβάνεται κάποιο σήµα. Όταν δεν λαµβάνεται κάποιο σήµα, πατήστε και κρατήστε πατηµένο το πλήκτρο [SQL] ενώ ρυθµίζεται το ακουστικό επίπεδο. Όταν το [VOL] είναι ρυθµισµένο ως "dial", πατήστε τα πλήκτρα [σ][τ] για να ρυθµίσετε το ακουστικό επίπεδο. ΡΥΘΜΙΣΗ ΣΥΧΝΟΤΗΤΑΣ Ρύθµιση του squelch Χρησιµοποιώντας το πληκτρολόγιο 1. Πατήστε το πλήκτρο [D.CLR] για να επιλέξετε τη διαµόρφωση VFO, αν είναι απαραίτητο. 2. Πληκτρολογήστε 6 ψηφία, ξεκινώντας από τα 100 ΜΗΖ, για να εισάγετε την επιθυµητή συχνότητα. Όταν το πλήκτρο [#.ΕΝΤ ] πατηθεί αφότου 3 ή περισσότερα ψηφία έχουν γραφτεί, τότε η συχνότητα αυτή ρυθµίστηκε. Αν γράψετε ένα ψηφίο λάθος, πατήστε το πλήκτρο [D.CLR] για να το ακυρώσετε. Τα ψηφία "2" και "7" είναι δεκτά µόνο για ψηφίο 1ΚΗΖ Ενώ πατάτε το πλήκτρο [SQL], πατήστε τα [σ][τ] για να ρυθµίσετε το επίπεδο squelch. Το επίπεδο squelch "1" είναι χαµηλό ενώ το επίπεδο "10" είναι υψηλό. Όταν το [VOL] είναι ρυθµισµένο ως "dial", περιστρέψτε το [VOL] ενώ το [SQL] είναι πατηµένο. ΕΚΠΟΜΠΗ ΚΑΙ ΛΗΨΗ 1. Πατήστε [POWER] για 1 sec για να ανοίξετε τον Π/. 2. Ρυθµίστε την ένταση στο επιθυµητό επίπεδο. 3. Ρυθµίστε µια συχνότητα. Όταν λαµβάνεται ένα σήµα: Το squelch ανοίγει και το audio εξαφανίζεται από το speaker. Ο δείκτης σήµατος δείχνει τη δύναµη του σήµατος. 4. Πατήστε [9 Η/L] αφού πρώτα πατήσετε το [Α FUNC] για να κινηθείτε ανάµεσα στη υψηλή και χαµηλή ισχύς εξόδου. Το "L" εµφανίζεται όταν η χαµηλή ισχύς εξόδου επιλέγεται. Άλλος τρόπος Χρησιµοποιώντας τα πλήκτρα [σ][τ] Κάθε πάτηµα αυξάνει ή µειώνει τη συχνότητα σύµφωνα µε το µέγεθος του βήµατος συχνότητας. Χρησιµοποιώντας το πλήκτρο [VOL] Περιστρέψτε τον ρυθµιστή [VOL] για να αυξήσετε ή να µειώσετε τη συχνότητα. Αυτή η λειτουργία είναι διαθέσιµη όταν το "DIAL" είναι ρυθµισµένο µε το [VOL] από την λειτουργία αρχικής ρύθµισης. 5. Πατήστε και κρατήστε πατηµένο το πλήκτρο [ΡΤΤ] για να εκπέµψετε, έπειτα µιλήστε στο µικρόφωνο. Η ένδειξη "ΤΧ" εµφανίζεται. Μην κρατάτε το µικρόφωνο πολύ κοντά στο στόµα σας και µη µιλάτε πολύ δυνατά. Αυτό θα διαστρεβλώσει το σήµα. 6. Αφήστε το [ΡΤΤ] για να λάβετε. Σηµείωση: Πατήστε και κρατήστε πατηµένο το [SQL] για να ακούσετε αδύναµα σήµατα τα οποία δεν ανοίγουν το squelch. Μεγέθη βήµατος συχνότητας Ο Π/ διαθέτει 8 µεγέθη όπως φαίνεται παρακάτω: 5 ΚΗΖ, 10 ΚΗΖ, 12.5 ΚΗΖ, 15 ΚΗΖ, 20 ΚΗΖ, 25 ΚΗΖ, 30 ΚΗΖ, 50 ΚΗΖ.

9 Το σύµβολο εµφανίζεται όταν η λειτουργία αυτή είναι ενεργοποιηµένη. ΕΠΙΛΟΓΗ ΚΑΝΑΛΙΟΥ ΜΝΗΜΗΣ 1. Πατήστε το πλήκτρο [C MR]για να επιλέξετε τη διαµόρφωση µνήµης. Τα πλήκτρα [POWER], [PTT], [SQL] µπορούν να χρησιµοποιηθούν παρόλο που έχετε κλειδώσει το πληκτρολόγιο. ΤΥΠΟΙ ΟΘΟΝΗΣ Αυτός ο Π/ έχει 3 τύπους οθόνης για να ταιριάξουν µε το δικό σας λειτουργικό στυλ. Ο τύπος οθόνης επιλέγεται από την λειτουργία αρχικής ρύθµισης (σελ. ). Ο τύπος "Frequency Indication" χρησιµοποιείτε για τη βασική ραδιοερασιτεχνική λειτουργία. 2. Εισάγετε 2 ψηφία για να επιλέξετε το επιθυµητό κανάλι µνήµης (ή πατήστε τα πλήκτρα [σ][τ] ). Όταν το [VOL] είναι ρυθµισµένο ως "dial", περιστρέψτε το [VOL] για να επιλέξετε το κανάλι µνήµης. Μπροστά από τα κανάλια µνήµης 0-9 υπάρχει το ψηφίο "0". Ο τύπος "Channel Indication" χρησιµοποιείτε για να απλουστέψει τη λειτουργία. Σε αυτή τη διαµόρφωση µόνο από πριν προγραµµατισµένοι αριθµοί καναλιών µνήµης φαίνονται στην οθόνη. Η διαµόρφωση VFO δεν µπορεί να επιλεγεί. Όταν επιλέγετε τον δεύτερο τύπο, µόνο οι παρακάτω λειτουργίες µπορούν να εκτελεστούν: -Σάρωση -Ρύθµιση ισχύς εξόδου -DTMF µνήµης -Λειτουργία κλειδώµατος πληκτρολογίου -Ρύθµιση χρονοµέτρου για παύση σάρωσης, LCD φωτισµός. ΕΠΙΛΟΓΗ ΚΑΝΑΛΙΟΥ ΚΛΗΣΗΣ Πατήστε το πλήκτρο [Β CALL] για να επιλέξετε το κανάλι κλήσης. Ο τύπος "Channel Name Indicator" χρησιµοποιείτε για να απλουστέψει τη λειτουργία. Σε αυτή τη διαµόρφωση µόνο από πριν καθορισµένα ονόµατα καναλιών µνήµης φαίνονται στην οθόνη. Η διαµόρφωση VFO µπορεί να επιλεγεί. Πατήστε και κρατήστε πατηµένο το [ΡΤΤ] για να δείτε στην οθόνη τη συχνότητα λειτουργίας. Μια προγραµµατισµένη συχνότητα φαίνεται στην οθόνη όταν το όνοµα του καναλιού δεν είναι προγραµµατισµένο από πριν στο επιλεγµένο κανάλι µνήµης. Η ένδειξη "C" εµφανίζεται στη θέση του αριθµού καναλιού µνήµης. Πατήστε το πλήκτρο [D CLR] ή [C MR] για να επιστρέψετε στην προηγούµενη ένδειξη. ΛΕΙΤΟΥΡΓΙΑ ΚΛΕΙ ΩΜΑΤΟΣ ΠΛΗΚΤΡΟΛΟΓΙΟΥ Αυτή η λειτουργία αποτρέπει να γίνει κατά λάθος αλλαγή της συχνότητας ή ενεργοποίηση κάποιας λειτουργίας. Πατήστε [# ΕΝΤ ] για 1sec αφού πρώτα πατήσετε το [Α FUNC] για να ανοιγοκλείσετε τη λειτουργία.

10 5. ΕΠΑΝΑΛΗΠΤΗΣ ΓΕΝΙΚΑ Όταν χρησιµοποιείτε τον επαναληπτή, η συχνότητα εκποµπής µεταφέρεται από την συχνότητα λήψης µέσο της συχνότητας offset. Είναι πιο βολικό να προγραµµατίσετε τις πληροφορίες του επαναληπτή µέσα στα κανάλια µνήµης. Ρυθµίστε τη συχνότητα λήψης (συχνότητα εξόδου επαναληπτή). Πατήστε [4 DUP] αφού πρώτα έχετε πατήσει το [A FUNC] πολλές φορές για να επιλέξετε "-" ή "+". Το "-" δείχνει ότι η συχνότητα εκποµπής µετακινείτε προς τα κάτω ενώ το "+" δείχνει ότι η συχνότητα εκποµπής µετακινείτε προς τα πάνω. Αν τα "-" και "+" αναβοσβήνουν, αυτό δείχνει ότι η διαµόρφωση ανάστροφο duplex είναι επιλεγµένη από το SET MODE. Πατήστε το [1 ΤΟΝΕ]αφού πρώτα πατήσετε το [Α FUNC] για να ενεργοποιήσετε τον υποακουστικό αποκωδικοποιητή τόνου, σύµφωνα µε τις απαιτήσεις του επαναληπτή. Η ένδειξη "ε" εµφανίζεται. Επιλέξτε την επιθυµητή υποακουστική συχνότητα, αν είναι απαραίτητο. ΥΠΟΑΚΟΥΣΤΙΚΟΙ ΤΟΝΟΙ Η πρόσβαση σε µερικούς επαναληπτές απαιτεί τη χρήση υποακουστικών τόνων. Αυτοί οι τόνοι πάνω στο κανονικό σήµα και θα πρέπει να ρυθµιστούν πρώτοι. Πατήστε [8 SET] αφού πατήσετε πρώτα [Α FUNC] για να µπείτε στο SET MODE. Πατήστε τα [σ][τ] µια ή και περισσότερες φορές µέχρις ότου η ένδειξη "rt" εµφανιστεί. Περιστρέψτε το [VOL] για να επιλέξετε τον επιθυµητό υποακουστικο τόνο. Πατήστε το [# ΕΝΤ ] για να γράψετε τον επιλεγµένο τόνο και να βγείτε από το SET MODE. ΙΑΘΕΣΙΜΕΣ ΥΠΟΑΚΟΥΣΤΙΚΕΣ ΣΥΧΝΟΤΗΤΕΣ ΤΟΝΟΥ Πατήστε και κρατήστε πατηµένο το [ΡΤΤ] για να εκπέµψετε. Η συχνότητα που φαίνεται στην οθόνη αυτόµατα αλλάζει στη συχνότητα εκποµπής (συχνότητα εισόδου επαναληπτή). Αν η ένδειξη "OFF" εµφανιστεί, ελέγξτε την κατεύθυνση και τη συχνότητα offset. Αφήστε το [ΡΤΤ] για να λάβετε. ± Κρατήστε πατηµένο το πλήκτρο [SQL] για να ελέγξετε αν τα σήµατα εκποµπής άλλων σταθµών µπορούν να ληφθούν απευθείας ή όχι. ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΝΑΣΤΡΟΦΗ ΙΑΜΟΡΦΩΣΗ DUPLEX Όταν επιλεγεί η ανάστροφη διαµόρφωση duplex, η συχνότητα λήψης µεταφέρεται. ( η συχνότητα εκποµπής µεταφέρεται στη κανονική διαµόρφωση duplex.) Κάθε συχνότητας λήψης και εκποµπής παρουσιάζεται στον παρακάτω πίνακα µαζί µε τις εξής συνθήκες: Συχνότητα: ΜΗΖ Κατεύθυνση: - (αρνητική) Συχν.offset: 0.6 ΜΗΖ ΠΛΗΡΟΦΟΡΙΕΣ ΤΟΝΟΥ Η πρόσβαση σε µερικούς επαναληπτές απαιτεί ένα τόνο. DTMF ΤΟΝΟΙ Ενώ πατάτε το [ΡΤΤ], πατήστε τα επιθυµητά DTMF πλήκτρα ( 0-9, A-F ) για να εκπέµψετε τους τόνους DTMF. Ο Π/ έχει µόνο 5 κανάλια µνήµης DTMF. ΣΥΧΝΟΤΗΤΑ OFFSET ΤΟΝΟΣ 1750 Ηz Όταν επικοινωνείτε µέσο επαναληπτή, η συχνότητα εκποµπής µετακινείτε από την συχνότητα λήψης σύµφωνα µε κάποια ποσότητα καθορισµένη από την συχνότητα offset. Πατήστε το [8 SET] αφού πρώτα πατήσετε το [A FUNC] για να µπείτε στο SET MODE. Πατήστε τα [σ][τ] πολλές φορές µέχρι να εµφανιστούν τα "±" και η συχνότητα offset να εµφανιστούν. Περιστρέψτε το [VOL] για να επιλέξετε την επιθυµητή συχνότητα offset. Η µονάδα µέτρησης της συχνότητας offset είναι "ΜΗΖ". Πατήστε το [# ΕΝΤ ] για να αποθηκεύσετε τη συχνότητα offset και να βγείτε από το SET MODE. Ενώ πατάτε το [ΡΤΤ], πατήστε το [σ] ή το [τ] για να εκπέµψετε ένα σήµα τόνου 1750 Ηz. Λειτουργία σάρωσης τόνου Όταν δεν γνωρίζετε τους υποακουστικούς τόνους που χρησιµοποιούνται για έναν επαναληπτή, η σάρωση τόνου µπορεί να ανιχνεύσει τη συχνότητα τόνου. Πατήστε το πλήκτρο [3 SCAN] αφού πατήσετε πρώτα το [Α FUNC] για να ξεκινήσει η σάρωση τόνου. Πατήστε [D CLR] για να ακυρώσετε τη σάρωση. Όταν η απαιτούµενη συχνότητα τόνου ανιχνευθεί, η σάρωση σταµατάει.

11 6. ΠΡΟΓ/ΣΜΟΣ ΜΝΗΜΗΣ ΓΕΝΙΚΑ Ο Π/ διαθέτει 100 κανάλια µνήµης (και επιπλέον 3 ζευγάρια ορίων σάρωσης και ένα κανάλι κλήσης) για την αποθήκευση συχνοτήτων που χρησιµοποιούνται συχνά. ΜΕΤΑΦΟΡΑ ΜΝΗΜΗΣ Τα περιεχόµενα ενός καναλιού µνήµης ή κλήσης µπορούν να µεταφερθούν στο VFO ή σε κάποιο άλλο κανάλι µνήµης. Περιεχόµενα καναλιών µνήµης Μνήµη / κλήση VFO Οι παρακάτω πληροφορίες µπορούν να προγραµµατιστούν στην µνήµη: Η συχνότητα λειτουργίας ιεύθυνση duplex (+ ή - ) µε µια συχνότητα offset Αποκωδικοποιητή υποακουστικού τόνου ή τόνο squelch ΟΝ/ΟFF Υποακουστικούς τόνους και συχνότητες τόνου squelch Πληροφορίες για SKIP ΠΩΣ ΝΑ ΠΡΟΓΡΑΜΜΑΤΙΣΕΤΕ ΤΑ ΚΑΝΑΛΙΑ ΜΝΗΜΗΣ / ΚΛΗΣΗΣ Πατήστε [D CLR] για να επιλέξετε τη διαµόρφωση VFO, αν είναι απαραίτητο. Ρυθµίστε την επιθυµητή συχνότητα. Ρυθµίστε διάφορες πληροφορίες όπως τόνο, duplex κ.τ.λ όπως επιθυµείτε. Πατήστε [C MR] για 1sec αφού πρώτα πατήσετε το [A FUNC] για να προγραµµατίσετε τις πληροφορίες στο κανάλι µνήµης που φαίνεται στην οθόνη και για να επιστρέψετε στο VFO. Συνεχίστε να κρατάτε πατηµένο το [C MR] για 1sec αν θέλετε να αυξήσετε τον αριθµό του καναλιού µνήµης που φαίνεται στην οθόνη. ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΟΝΟΜΑΤΟΣ ΚΑΝΑΛΙΟΥ Επιλέξτε τον τύπο "Channel Name Indication" από την αρχική ρύθµιση (INITIAL SET MODE) Πατήστε το [ C MR] για να επιλέξετε τη διαµόρφωση µνήµης, αν είναι απαραίτητο. Πατήστε [8 SET] αφού πρώτα πατήσετε το [A FUNC] για να µπείτε στη λειτουργία προγραµµατισµού ονόµατος ενός καναλιού. Περιστρέψτε το [VOL] για να επιλέξετε έναν χαρακτήρα. Πατήστε το [σ] για να µετακινηθείτε προς τα δεξιά και το [τ] για να µετακινηθείτε προς τα αριστερά. Μέχρι 5 χαρακτήρες µπορούν να χρησιµοποιηθούν για να ονοµάσετε ένα κανάλι. Οι χαρακτήρες που χρησιµοποιούνται είναι οι εξής: Α-Ζ, 0-9, "space", +, -, =, *, /, [,] ± Πατήστε [# ΕΝΤ ] για να αποθηκεύσετε το όνοµα και να βγείτε από τη διαµόρφωση αυτή. Επιλέξτε το κανάλι µνήµης (κλήσης) που θέλετε να µεταφέρετε: Πατήστε [C MR] ([Β CALL]) για να επιλέξετε τη διαµόρφωση µνήµης (κλήσης). Πατήστε [σ][τ] για να επιλέξετε το κανάλι µνήµης. Όταν το [VOL] είναι ρυθµισµένο ως "dial", περιστρέψτε το [VOL] για να επιλέξετε το κανάλι µνήµης. Πατήστε το [C MR] για 1sec για να µεταφέρετε τα δεδοµένα του επιλεγµένου καναλιού µνήµης στο VFO. Η διαµόρφωση VFO επιλέγεται αυτόµατα. Μνήµη / κλήση κλήση / µνήµη Επιλέξτε το κανάλι µνήµης (κλήσης) που θέλετε να µεταφερθεί: Πατήστε Πατήστε [C MR] ([Β CALL]) για να επιλέξετε τη διαµόρφωση µνήµης (κλήσης). Πατήστε [σ][τ] για να επιλέξετε το κανάλι µνήµης. Όταν το [VOL] είναι ρυθµισµένο ως "dial", περιστρέψτε το [VOL] για να επιλέξετε το κανάλι µνήµης. Πατήστε το [C MR] στιγµιαία αφού πρώτα πατήσετε το [A FUNC]. Τα " " και "MR" αναβοσβήνουν. Πατήστε τα [σ][τ] για να επιλέξετε τη µνήµη που θέλετε να µεταφερθούν τα δεδοµένα. Όταν το [VOL] είναι ρυθµισµένο ως "dial", περιστρέψτε το [VOL] για να επιλέξετε το κανάλι µνήµης. Πατήστε [C MR] για 1sec αφού πρώτα πατήσετε το [A FUNC]. Η διαµόρφωση µνήµης επιλέγεται και τα περιεχόµενα µεταφέρονται στο επιθυµητό κανάλι. ιαγραφή µιας µνήµης Πατήστε [ C MR] αφού πρώτα πατήσετε το [A FUNC] για να µπείτε στη µεταφορά µνήµης. Η ένδειξη "MR" και το νούµερο ενός καναλιού µνήµης αναβοσβήνουν. Πατήστε τα [σ][τ] για να επιλέξετε το κανάλι µνήµης που θέλετε να διαγράψετε. Όταν το [VOL] είναι ρυθµισµένο ως "dial", περιστρέψτε το [VOL] για να επιλέξετε το κανάλι µνήµης. Το κανάλι κλήσης δεν µπορεί να διαγραφεί. Πατήστε [C MR] αφού πρώτα πατήσετε το [A FUNC] στιγµιαία, έπειτα πατήστε ξανά το [C MR] για 1sec αφού πρώτα πατήσετε το [A FUNC]. Αυτή τη λειτουργία πρέπει να την εκτελέσετε µέσα σε 1.5sec, διαφορετικά η διαγραφή του καναλιού µνήµης θα ακυρωθεί. Τα περιεχόµενα του καναλιού µνήµης διαγράφονται. Πατήστε [D CLR] για να επιστρέψετε στη κανονική λειτουργία.

12 7. ΜΝΗΜΗ DTMF ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΕΝΟΣ DTMF ΚΩ ΙΚΟΥ Ο Π/ διαθέτει 5 DTMF κανάλια µνήµης (d0-d4) για την αποθήκευση συχνά χρησιµοποιούµενων DTMF κωδικών, ως 24 ψηφίων. Πατήστε το [0 DTMF-M] αφού πρώτα πατήσετε το [A FUNC] για να µπείτε στη µνήµη DTMF. Ένα από τα "d0-d4" εµφανίζονται. Περιστρέψτε το [VOL] για να επιλέξετε το επιθυµητό κανάλι. Πατήστε [0 DTMF-M] για 1sec για να µπείτε στη διαµόρφωση προγραµµατισµού του DTMF. Εµφανίζεται η ένδειξη " ". Με αυτόν τον τρόπο µπορεί να διαγραφούν οι προγραµµατισµένες µνήµες. Πατήστε τα πλήκτρα, [A FUNC], [Β CALL], [C MR], [D CLR], [* OPTION], [# ΕΝΤ ] για να γράψετε τον επιθυµητό DTMF κωδικό. Ένα µέγιστο 24 ψηφίων µπορεί να γραφτεί. Αν ένα ψηφίο είναι λάθος, πατήστε [SQL] ή [ΡΤΤ] για λίγο και έπειτα επαναλάβετε το βήµα. Πατήστε το [SQL] ή το [ΡΤΤ] για να εισάγετε τα ψηφία και για να βγείτε από την διαµόρφωση DTMF. ΠΩΣ ΝΑ ΕΚΠΕΜΨΕΤΕ ΕΝΑΝ DTMF ΚΩ ΙΚΟ Χρησιµοποιώντας ένα κανάλι µνήµης DTMF Πατήστε [0 DTMF-M] αφού πρώτα έχετε πατήσει το [A FUNC] για να µπείτε στη µνήµη DTMF. Περιστρέψτε το [VOL] για να επιλέξετε το επιθυµητό κανάλι. Πατήστε το [SQL] ή το [ΡΤΤ] για να βγείτε από την διαµόρφωση µνήµης DTMF. Ενώ έχετε πατηµένο το [ΡΤΤ], πατήστε το [SQL] για να εκπέµψετε την επιλεγµένη µνήµη DTMF. Όταν εκπέµψετε τον κωδικό DTMF ο Π/ επανέρχεται στην λήψη αυτόµατα. Εκποµπή κωδικού DTMF µε τη χρήση πληκτρολογίου Ενώ πατάτε το [ΡΤΤ], πατήστε τα πλήκτρα Α-F για να εκπέµψετε τον κωδικό DTMF που θέλετε. ΤΑΧΥΤΗΤΑ ΕΚΠΟΜΠΗΣ DTMF Όταν επιθυµείτε χαµηλή ταχύτητα εκποµπήςdtmf, µπορείτε να την ρυθµίσετε ως εξής: Ενώ πατάτε τα [σ]/[τ], ανοίξτε τον Π/. Πατήστε τα [σ]/[τ] πολλές φορές µέχρις ότου η ένδειξη "dtd" εµφανιστεί. Περιστρέψτε το [VOL] για να επιλέξετε την επιθυµητή ταχύτητα εκποµπής DTMF. Είναι διαθέσιµες 4 ταχύτητες : Η"1" ( 100msec διαλείµµατα) είναι η γρηγορότερη, η "5" (500msec ) είναι η αργότερη. Πατήστε το [# ΕΝΤ MODE. ] για να βγείτε από το INITIAL SET

13 Πατήστε [D CLR] για να σταµατήσετε τη σάρωση. 8. ΣΑΡΩΣΗ ΤΥΠΟΙ ΣΑΡΩΣΗΣ Σηµείωση: Τα όρια σάρωσης, 1 Α-3 Α/1b-3b, πρέπει να προγραµµατιστούν από την αρχή. Αν οι ίδιες συχνότητες είναι προγραµµατισµένες µέσα στα ίδια όρια σάρωσης, η προγραµµατισµένη σάρωση δεν θα γίνει. ΣΑΡΩΣΗ ΜΝΗΜΗΣ (SKIP) H σάρωση µνήµης σαρώνει επανειληµµένα όλα τα προγραµµατισµένα κανάλια µνήµης, εκτός από αυτά που είναι ρυθµισµένα ως κανάλια skip. Πατήστε το [C MR] για να επιλέξετε τη διαµόρφωση µνήµης, αν είναι απαραίτητο. Η ένδειξη "ΜR" εµφανίζεται. Πατήστε το [5 SCAN] αφού πρώτα πατήσετε το [A FUNC] για να ξεκινήσει η σάρωση. Για να αλλάξετε τη διεύθυνση της σάρωσης, πατήστε τα [σ]/[τ]. Όταν το [VOL] είναι ρυθµισµένο ως "dial", περιστρέψτε το [VOL] για να αλλάξετε τη διεύθυνση σάρωσης. Πατήστε [D CLR] για να σταµατήσει η σάρωση. Πώς να ρυθµίσετε τα κανάλια skip Για να αυξήσετε το διάστηµα σάρωσης, µπορείτε να ρυθµίσετε τα κανάλια µνήµης τα οποία δεν θέλετε να σαρώσετε ως κανάλια skip. Πατήστε [C MR] για να επιλέξετε τη διαµόρφωση µνήµης, αν είναι απαραίτητο. Επιλέξτε το κανάλι µνήµης που θέλετε να ορίσευε ως κανάλι skip. Πατήστε [6 SKIP] αφού πρώτα πατήσετε το [A FUNC] για να ρυθµίσετε τη λειτουργία ON ή OFF. ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗ ΣΑΡΩΣΗ Η προγραµµατισµένη σάρωση επανειληµµένα σαρώνει ανάµεσα σε δύο προγραµµατισµένες συχνότητες (κανάλια µνήµης "1 Α-3 Α" και "1b-3b" ) ή σαρώνει ανάµεσα στα χαµηλά και υψηλά όρια µπάντας. Αυτή η σάρωση είναι χρήσιµη για να ελέγξετε τα σήµατα µέσα σε ένα καθορισµένο εύρος συχνοτήτων όπως είναι οι συχνότητες εξόδου ενός επαναληπτή κ.τ.λ. Πατήστε το [D CLR] για να επιλέξετε τη διαµόρφωση VFO, αν είναι απαραίτητο. Πατήστε [5 SCAN] αφού πρώτα πατήσετε το, [A FUNC] για να ξεκινήσει η σάρωση, έπειτα εµφανίζεται ένα επιλεγµένο όριο σάρωσης όπως "Ρ1", "Ρ2", "Ρ3" ή "AL". Για να αλλάξετε το όριο σάρωσης, πατήστε το [8 SΕΤ] αρκετές φορές µέχρις ότου εµφανιστεί το επιθυµητό όριο. "AL" για πλήρη σάρωση, "Ρ1", "Ρ2", "Ρ3" για προγραµµατισµένη σάρωση ανάµεσα στα οριοθετηµένα κανάλια προγραµµατισµένης σάρωσης όπως "1 Α"- "1b", "2 A"-"2b" και "3 Α"-"3b". Για να αλλάξετε τη διεύθυνση σάρωσης, πατήστε τα [σ]/[τ]. Όταν το [VOL] είναι ρυθµισµένο ως "dial", περιστρέψτε το [VOL] για να αλλάξετε τη διεύθυνση σάρωσης. ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΠΡΟΤΕΡΑΙΟΤΗΤΑΣ Η παρακολούθηση προτεραιότητας ελέγχει για σήµατα στα κανάλια προτεραιότητας ενώ λειτουργείτε σε συχνότητα VFO. Παρακολούθηση καναλιού µνήµης ή κλήσης Ενώ λειτουργείτε σε συχνότητα VFO, η λειτουργία αυτή παρακολουθεί για σήµατα στο επιλεγµένο κανάλι µνήµης ή κλήσης κάθε 5 δευτερόλεπτα. Επιλέξτε το επιθυµητό κανάλι µνήµης ή κλήσης Πατήστε το [D CLR] για να επιλέξετε τη διαµόρφωση VFO. Πατήστε το [7 PRIO] αφού πρώτα πατήσετε το [A FUNC] για να ξεκινήσει η παρακολούθηση. Εµφανίζεται η ένδειξη VFO, έπειτα το δεκαδικό σηµείο "." της συχνότητας αναβοσβήνει. Το κανάλι προτεραιότητας παρακολουθείτε κάθε 5 sec. Όταν το σήµα ανιχνευθεί στο κανάλι προτεραιότητας, η παρακολούθηση σταµατάει για λίγο σύµφωνα µε την ρύθµιση που έχετε κάνει. Πατήστε [D CLR] για να σταµατήσει η παρακολούθηση.

14 Παρακολούθηση σάρωσης µνήµης Ενώ λειτουργείτε σε συχνότητα VFO ή σε κανάλι κλήσης, η λειτουργία αυτή παρακολουθεί για σήµατα σε κάθε κανάλι µνήµης µε τη σειρά, κάθε 5 sec. Πατήστε το [C MR] για να επιλέξετε τη διαµόρφωση µνήµης, αν είναι απαραίτητο. Πατήστε το [5 SCAN] αφού πρώτα πατήσετε το [A FUNC] για να ξεκινήσει η σάρωση µνήµης. Πατήστε το [7 PRIO] αφού πρώτα πατήσετε το [A FUNC] για να ξεκινήσει η παρακολούθηση. Εµφανίζεται η ένδειξη VFO, έπειτα το δεκαδικό σηµείο "." της συχνότητας αναβοσβήνει. Όταν το σήµα ανιχνευθεί στο κανάλι προτεραιότητας, η παρακολούθηση σταµατάει για λίγο σύµφωνα µε την ρύθµιση που έχετε κάνει. Πατήστε το [D CLR] για να σταµατήσει η παρακολούιθηση. ΣΥΝΘΗΚΗ ΕΠΑΝΑΦΟΡΑΣ (Resume) ΣΑΡΩΣΗΣ Όταν ένα σήµα λαµβάνεται κατά τη διάρκεια της σάρωσης, η λειτουργία αυτή καθορίζει ποια ενέργεια θα ακολουθήσει ο Π/. Ο Π/ διαθέτει δύο συνθήκες resume όπως φαίνεται στο σχήµα. Χρησιµοποιήστε το SET MODE για να επιλέξετε αυτήν που σας βολεύει καλύτερα. Πατήστε [8 SET] αφού πρώτα πατήσετε το [A FUNC] για να µπείτε στο SET MODE. Πατήστε τα [σ]/[τ] πολλές φορές µέχρις ότου οι ενδείξεις "SCP" και "SCt" εµφανιστούν. Περιστρέψτε το [VOL] για να επιλέξετε την επιθυµητή συνθήκη resume. Σάρωση παύσης: Όταν λάβετε κάποιο σήµα η σάρωση σταµατάει µέχρις ότου το σήµα χαθεί. Επανέρχεται 2sec αφότου το σήµα έχει χαθεί. Σάρωση χρονόµετρου: Όταν λάβετε κάποιο σήµα η σάρωση σταµατάει στο σήµα σε 5sec, σε 10sec, σε 15sec και έπειτα επανέρχεται. Πατήστε το [# ΕΝΤ από το SET MODE. ] για να αποθηκεύσετε και να βγείτε

15 9. ΥΠΟΑΚΟΥΣΤΙΚΟΙ ΤΟΝΟΙ ΤΟΝΟΣ SQUELCH Λειτουργία Το εικονίδιο αναβοσβήνει όταν επιλέγετε CTCSS και αντίστοιχα όταν επιλέγετε DTCS αναβοσβήνει το εικονίδιο. Ο τόνος squelch ανοίγει µόνο όταν λάβετε κάποιο σήµα το οποίο θα περιέχει έναν υποακουστικό τόνο που θα ταιριάζει µε τον τόνο squelch. 1. Ρυθµίστε την συχνότητα λειτουργίας. Ρυθµίστε το AF και το squelch στο επιθυµητό επίπεδο όπως στην κανονική λειτουργία. 2. Ρυθµίστε τον επιθυµητό υποακουστικό τόνο στο SET MODE. 3. Πατήστε το πλήκτρο [1 ΤΟΝΕ] αφού πρώτα πατήσετε το [Α FUNC]. Επαναλάβετε πολλές φορές µέχρις ότου το εικονίδιο εµφανιστεί όταν επιλέγεται CTCSS ή θα εµφανιστεί το εικονίδιο όταν επιλέγεται DTCS. 4. Όταν το εισερχόµενο σήµα περιέχει τόνο ο οποίος να είναι συµβατός, τότε το squelch ανοίγει και µπορείτε να ακούσετε το σήµα. Όταν ο τόνος του σήµατος δεν είναι συµβατός, το squelch δεν ανοίγει. Παρόλα αυτά ο δείκτης S δείχνει τη δύναµη του σήµατος. Για να ανοίξετε το squelch από το πληκτρολόγιο, πατήστε και κρατήστε πατηµένο το [SQL]. 5. Λειτουργείστε τον Π/ µε τον κανονικό τρόπο. 6. Για να ακυρώσετε τον τόνο squelch, πατήστε το [1 ΤΟΝΕ] αφού πρώτα πατήσετε το [Α FUNC]. Επαναλάβετε πολλές φορές µέχρις ότου τα εικονίδια εξαφανιστούν. Σηµείωση: Ο Π/ περιέχει 50 συχνότητες τόνου και συνεπώς είναι περιορισµένο το διάστηµα µεταξύ τους σε σύγκριση µε µηχανήµατα που έχουν 38 συχνότητες τόνου. Παρόλα αυτά σε µερικές συχνότητες τόνου µπορεί να υπάρξει παρεµβολή από διπλανές συχνότητες τόνου. Για να αποφύγετε αυτή την παρεµβολή, χρησιµοποιήστε τις παρακάτω συχνότητες τόνου. 4. Περιστρέψτε το [VOL] για να επιλέξετε τον επιθυµητό υποακουστικό τόνο. 5. Πατήστε το [# ΕΝΤ ] για να προγραµµατίσετε τον επιλεγµένο τόνο και για να βγείτε από το SET MODE. Όταν το SET MODE επιλέγετε από τη διαµόρφωση µνήµης (memory mode). 6. Πατήστε το [C MR] για 1sec αφού πρώτα πατήσετε το [A FUNC]. Η διαµόρφωση VFO επιλέγεται αυτόµατα. 3 ήχοι εκπέµπονται. 7. Πατήστε το [C MR] για 1sec αφού πρώτα πατήσετε το [A FUNC]. Τα βήµατα 6 και 7 είναι βασικά όταν θέλετε να αντικαταστήσετε τα περιεχόµενα την µνήµης µόνιµα. Η ρύθµιση του τόνου συχνότητας γίνεται για προσωρινή λειτουργία µόνο και έτσι τα παραπάνω βήµατα δεν είναι απαραίτητα. ιαθέσιµες συχνότητες τόνου CTCSS ΠΡΟΤΕΙΝΟΜΕΝΕΣ ΣΥΧΝΟΤΗΤΕΣ ΤΟΝΟΥ ΛΕΙΤΟΥΡΓΙΑ POCKET BEEP Αυτή η λειτουργία χρησιµοποιεί υποακουστικούς τόνους για τις κλήσεις και µπορεί να χρησιµοποιηθεί ως ένας βοµβητής για να σας πληροφορεί όταν κάποιος σας έχει καλέσει την ώρα που βρισκόσασταν µακριά από τον Π/. Π.ως να ρυθµίσετε τους υποακουστικούς τόνους για τη λειτουργία του τόνου squelch Ξεχωριστές συχνότητες τόνου µπορούν να ρυθµιστούν για τη λειτουργία του τόνου squelch σε αντίθεση µε τη λειτουργία του επαναληπτή. 1. Επιλέξτε VFO ή κανάλι µνήµης. 2. Πατήστε το [Α FUNC] + [8 SET] για να µπείτε στο SET MODE. 3. Πατήστε τα [σ]/[τ] πολλές φορές µέχρις ότου η ένδειξη "Ct" εµφανιστεί όταν επιλέγετε CTCSS ή όταν εµφανιστεί η ένδειξη 'dt" όταν επιλέγετε DTCS. Όταν περιµένετε κλήση από κάποιον συγκεκριµένο σταθµό 1. Ρυθµίστε τη συχνότητα λειτουργίας. 2. Ρυθµίστε την επιθυµητή συχνότητα τόνου CTCSS ή τον κωδικό DTCS. 3. Πατήστε το [1 ΤΟΝΕ] αφού πρώτα πατήσετε το [Α FUNC]. 4. Πατήστε το [2 P.BEEP] αφού πρώτα πατήσετε το [Α FUNC] για να ενεργοποιήσετε τη λειτουργία pocket beep. Το εικονίδιο εµφανίζεται.

16 5. Όταν το σήµα µε τον συµβατό τόνο λαµβάνετε, ο Π/ εκπέµπει τους τόνους beep και το εικονίδιο αναβοσβήνει. Οι τόνοι beep ακούγονται για 30sec και το εικονίδιο αναβοσβήνει. Για να σταµατήσετε τους τόνους beep από το πληκτρολόγιο, πατήστε οποιοδήποτε πλήκτρο. Το εικονίδιο συνεχίζει να αναβοσβήνει µέχρις ότου το βήµα 6 πραγµατοποιηθεί. 6. Πατήστε το [ΡΤΤ] για να απαντήσετε. Το εικονίδιο εξαφανίζεται και η λειτουργία pocket beep ακυρώνεται αυτόµατα. ΣΑΡΩΣΗ ΤΟΝΟΥ Παρακολουθώντας ένα σήµα το οποίο λειτουργεί µε τη βοήθεια ενός επαναληπτή, της λειτουργίας pocket beep, ή της λειτουργίας συχνότητας τόνου, τότε µπορείτε να καθορίσετε την απαραίτητη συχνότητα τόνου για την πρόσβαση σε κάποιον επαναληπτή ή για να ανοίξει το squelch. 1. Ρυθµίστε τη συχνότητα που θα ελεγχθεί για συχνότητα τόνου ή κωδικού. 2. Πατήστε το [1 ΤΟΝΕ] αφού πρώτα πατήσετε το [Α FUNC]. Επαναλάβετε πολλές φορές για να επιλέξετε τη συνθήκη τόνου ή τύπο που θέλετε να σαρώσετε. Η σάρωση τόνου µπορεί να πραγµατοποιηθεί ακόµη και αν η συνθήκη τόνου ή τύπος δεν έχει επιλεγεί. 3. Πατήστε το [3 T.SCAN] αφού πρώτα πατήσετε το [Α FUNC] για να ξεκινήσει η σάρωση τόνου. Για να αλλάξετε τη διεύθυνση σάρωσης, πατήστε [σ] ή [τ]. 4. Όταν ο τόνος συχνότητας CTCSS ή ο κωδικός DTCS γίνουν συµβατοί, τότε το squelch ανοίγει και η συχνότητα τόνου ή ο κωδικός προγραµµατίζονται προσωρινά µέσα στην επιλεγµένη διαµόρφωση όπως ένα κανάλι µνήµης ή κλήσης. Η σάρωση τόνου σταµατάει όταν ένας τόνος συχνότητας CTCSS ή ένας κωδικός DTCS ανιχνευθεί. Η αποκωδικοποιηµένη συχνότητα τόνου CTCSS ή ο 3- ψήφιος κωδικός DTCS, χρησιµοποιούνται από τον κωδικοποιητή τόνου σύµφωνα µε την συνθήκη τόνου που έχετε επιλέξει στο βήµα 2. - Καµία ένδειξη: εν µπορεί να χρησιµοποιηθεί για λειτουργία. - " ": CTCSS κωδικοποιητής τόνου. - " ": CTCSS κωδικοποιητής / αποκωδικοποιητής τόνου. - " ": DTCS κωδικοποιητής / αποκωδικοποιητής τόνου. 5. Πατήστε το [D CLR] για να σταµατήσετε τη σάρωση.

17 10. ΒΟΜΒΗΤΗΣ/ΚΩ ΙΚΟΣ SQUELCH Προγραµµατισµός κωδικού ΛΕΙΤΟΥΡΓΙΑ ΒΟΜΒΗΤΗ Η λειτουργία αυτή χρησιµοποιεί κωδικούς DTMF και µπορεί να χρησιµοποιηθεί ως βοµβητής για να σας επιβεβαιώνει την ταυτότητα αυτού που σας κάλεσε ακόµη και όταν έχετε αφήσει τον Π/ µακριά από σας για λίγο. Ένας κωδικός ID θα πρέπει να προγραµµατιστεί σε κανάλι κωδικού C0. Μέχρι 6 κωδικούς εκποµπής µπορείτε να προγραµµατίσετε στα κανάλια κωδικών, C1 ως C6, αν είναι απαραίτητο. 1. Πατήστε το [* OPTION] αφού πρώτα πατήσετε το [Α FUNC]. Επιλέγετε η διαµόρφωση βοµβητή. Το πρώτο ψηφίο δείχνει το γράµµα "Ρ". 2. Πατήστε το [8 SET] αφού πρώτα πατήσετε το [Α FUNC]. Ένα από τα "CP", "C0", "C6" θα αναβοσβήσει. Το "C0" είναι ο κωδικός ID και τα "C1" ως"c6" είναι οι κωδικοί εκποµπής. 3. Περιστρέψτε το [VOL] για να επιλέξετε το κανάλι κωδικού C0. Ένας διαφορετικός κωδικός ID θα πρέπει να προγραµµατιστεί σε κάθε Π/. 4. Πληκτρολογήστε τον επιθυµητό 3-ψήφιο κωδικό ID. 5. Περιστρέψτε το [VOL] για να επιλέξετε ένα κανάλι κωδικού εκποµπής από τα C1 ως C6. ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΚΩ ΙΚΟΥ Πριν τον προγραµµατισµό Οι λειτουργίες του βοµβητή και του κωδικού squelch απαιτούν κωδικούς ID και έναν κωδικό group. Αυτοί οι κωδικοί είναι 3- ψήφιοι κωδικοί DTMF και θα πρέπει να γραφτούν στα κανάλια κωδικών πριν τη λειτουργία. 1. Αποφασίστε τον κωδικό ID του κάθε Π/ και τον κωδικό group για το group σας. 2. Αποφασίστε αν θέλετε να επιστρέψετε στη κανονική λειτουργία ή στην λειτουργία κωδικού squelch αφότου γίνει η σύνδεση. 3. Προγραµµατίστε τον κωδικό ID, τον κωδικό group και τους κωδικούς εκποµπής. Αντιστοιχία κωδικών καναλιών 6. Πληκτρολογήστε τον επιθυµητό 3-ψήφιο κωδικό εκποµπής. 7. Πατήστε το [6 SKIP] αφού πρώτα πατήσετε το [Α FUNC] για να ρυθµίσετε το κανάλι ή στο "receive accept" ή στο "receive inhibit". Αν διαλέξετε "receive inhibit" τότε η ένδειξη "SKIP" εµφανίζεται στο δεξί τµήµα της οθόνης. Το κανάλι κωδικού CO δεν µπορεί να ρυθµιστεί σε "receive inhibit". 8. Επαναλάβετε τα βήµατα 5 και 6 για να ρυθµίσετε τα κανάλια των κωδικών εκποµπής, αν είναι απαραίτητο. 9. Πατήστε το [# ΕΝΤ ] ή το [ΡΤΤ] για να βγείτε από τη διαµόρφωση αυτή. Receive accept / Receive inhibit "receive accept" δέχεται κλήσεις όταν ο Π/ λαµβάνει ένα σήµα που έχει τον ίδιο κωδικό µε το κανάλι κωδικού. "receive inhibit" απορρίπτει τις κλήσεις ακόµη και αν οι κωδικοί είναι συµβατοί µεταξύ τους. Παρόλα αυτά οι κωδικοί εκποµπής πρέπει να προγραµµατιστούν για "receive inhibit". ιαφορετικά, ο Π/ ε θα µπορέσει να απορρίψει τις άχρηστες κλήσεις.

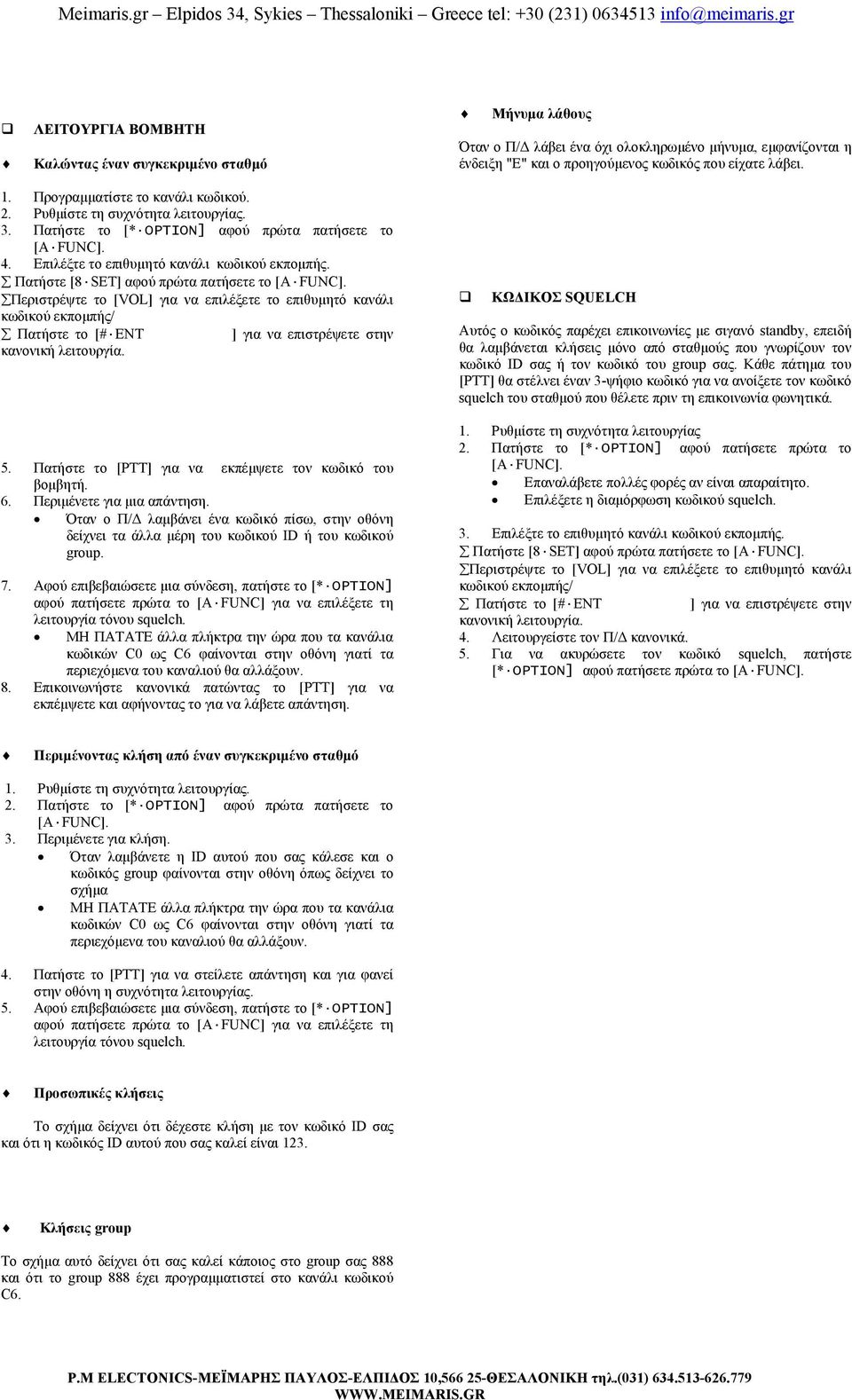

18 ΛΕΙΤΟΥΡΓΙΑ ΒΟΜΒΗΤΗ Καλώντας έναν συγκεκριµένο σταθµό Μήνυµα λάθους Όταν ο Π/ λάβει ένα όχι ολοκληρωµένο µήνυµα, εµφανίζονται η ένδειξη "Ε" και ο προηγούµενος κωδικός που είχατε λάβει. 1. Προγραµµατίστε το κανάλι κωδικού. 2. Ρυθµίστε τη συχνότητα λειτουργίας. 3. Πατήστε το [* OPTION] αφού πρώτα πατήσετε το [Α FUNC]. 4. Επιλέξτε το επιθυµητό κανάλι κωδικού εκποµπής. Πατήστε [8 SET] αφού πρώτα πατήσετε το [Α FUNC]. Περιστρέψτε το [VOL] για να επιλέξετε το επιθυµητό κανάλι κωδικού εκποµπής/ Πατήστε το [# ΕΝΤ ] για να επιστρέψετε στην κανονική λειτουργία. 5. Πατήστε το [ΡΤΤ] για να εκπέµψετε τον κωδικό του βοµβητή. 6. Περιµένετε για µια απάντηση. Όταν ο Π/ λαµβάνει ένα κωδικό πίσω, στην οθόνη δείχνει τα άλλα µέρη του κωδικού ID ή του κωδικού group. 7. Αφού επιβεβαιώσετε µια σύνδεση, πατήστε το [* OPTION] αφού πατήσετε πρώτα το [Α FUNC] για να επιλέξετε τη λειτουργία τόνου squelch. ΜΗ ΠΑΤΑΤΕ άλλα πλήκτρα την ώρα που τα κανάλια κωδικών C0 ως C6 φαίνονται στην οθόνη γιατί τα περιεχόµενα του καναλιού θα αλλάξουν. 8. Επικοινωνήστε κανονικά πατώντας το [ΡΤΤ] για να εκπέµψετε και αφήνοντας το για να λάβετε απάντηση. ΚΩ ΙΚΟΣ SQUELCH Αυτός ο κωδικός παρέχει επικοινωνίες µε σιγανό standby, επειδή θα λαµβάνεται κλήσεις µόνο από σταθµούς που γνωρίζουν τον κωδικό ID σας ή τον κωδικό του group σας. Κάθε πάτηµα του [ΡΤΤ] θα στέλνει έναν 3-ψήφιο κωδικό για να ανοίξετε τον κωδικό squelch του σταθµού που θέλετε πριν τη επικοινωνία φωνητικά. 1. Ρυθµίστε τη συχνότητα λειτουργίας 2. Πατήστε το [* OPTION] αφού πατήσετε πρώτα το [Α FUNC]. Επαναλάβετε πολλές φορές αν είναι απαραίτητο. Επιλέξετε η διαµόρφωση κωδικού squelch. 3. Επιλέξτε το επιθυµητό κανάλι κωδικού εκποµπής. Πατήστε [8 SET] αφού πρώτα πατήσετε το [Α FUNC]. Περιστρέψτε το [VOL] για να επιλέξετε το επιθυµητό κανάλι κωδικού εκποµπής/ Πατήστε το [# ΕΝΤ ] για να επιστρέψετε στην κανονική λειτουργία. 4. Λειτουργείστε τον Π/ κανονικά. 5. Για να ακυρώσετε τον κωδικό squelch, πατήστε [* OPTION] αφού πατήσετε πρώτα το [Α FUNC]. Περιµένοντας κλήση από έναν συγκεκριµένο σταθµό 1. Ρυθµίστε τη συχνότητα λειτουργίας. 2. Πατήστε το [* OPTION] αφού πρώτα πατήσετε το [Α FUNC]. 3. Περιµένετε για κλήση. Όταν λαµβάνετε η ID αυτού που σας κάλεσε και ο κωδικός group φαίνονται στην οθόνη όπως δείχνει το σχήµα ΜΗ ΠΑΤΑΤΕ άλλα πλήκτρα την ώρα που τα κανάλια κωδικών C0 ως C6 φαίνονται στην οθόνη γιατί τα περιεχόµενα του καναλιού θα αλλάξουν. 4. Πατήστε το [ΡΤΤ] για να στείλετε απάντηση και για φανεί στην οθόνη η συχνότητα λειτουργίας. 5. Αφού επιβεβαιώσετε µια σύνδεση, πατήστε το [* OPTION] αφού πατήσετε πρώτα το [Α FUNC] για να επιλέξετε τη λειτουργία τόνου squelch. Προσωπικές κλήσεις Το σχήµα δείχνει ότι δέχεστε κλήση µε τον κωδικό ID σας και ότι η κωδικός ID αυτού που σας καλεί είναι 123. Κλήσεις group Το σχήµα αυτό δείχνει ότι σας καλεί κάποιος στο group σας 888 και ότι το group 888 έχει προγραµµατιστεί στο κανάλι κωδικού C6.

19 11. ΑΛΛΕΣ ΛΕΙΤΟΥΡΓΙΕΣ SET MODE Πώς να µπείτε στο SET MODE 1. Πατήστε [8 SET] αφού πρώτα πατήσετε το [Α FUNC]. 2. Πατήστε τα [σ] ή [τ] για να επιλέξετε την επιθυµητή λειτουργία. 3. Περιστρέψτε το [VOL] για να επιλέξετε την συνθήκη / τιµή. Συχνότητα τόνου επαναληπτή Επιλέγει την συχνότητα κωδικοποιητή τόνου για την πρόσβαση σε επαναληπτή, κ.τ.λ ανάµεσα από 50 διαθέσιµες συχνότητες Hz : 88.5 Hz (προκαθορισµένο) Χρόνος παύσης της σάρωσης Επιλέγει το χρόνο παύσης της σάρωσης ανάµεσα από τους SCt.5, SCt.10, SCt.15, SCP.2. Όταν λαµβάνετε κάποιο σήµα η σάρωση σταµατάει ανάλογα µε τον χρόνο που έχετε επιλέξει. SCt.5/10/15 : η σάρωση σταµατάει για 5/10/15 sec. Συχνότητα τόνου squelch SCP.2: η σάρωση σταµατάει µέχρις ότου το σήµα χαθεί. Επανέρχεται η σάρωση 2sec αφότου το σήµα έχει χαθεί. Επιλέγει συχνότητα για τον τόνο squelch ή για τη λειτουργία pocket beep ανάµεσα από 50 διαθέσιµες συχνότητες Hz : 88.5 Hz (προκαθορισµένο) Χρονόµετρο λειτουργίας πλήκτρων Κωδικός DTCS Επιλέγει την [Α FUNC] χρονοµέτρηση ανάµεσα από τα F0/At, F1.At, F2.At, F3.At, F.m. F0.At : η ένδειξη "F" εξαφανίζεται αµέσως µόλις λειτουργείτε σε µια δευτερεύουσα λειτουργία. Επιλέγει κωδικό DTCS µε πολικότητα (Ν: νορµάλ/ Ι: αντίθετη) ανάµεσα από 208 διαθέσιµους κωδικούς. 123Ν /Ι-754Ν /Ι : 023Ν (προκαθορισµένο) F1/2/3.At : η ένδειξη "F"εξαφανίζεται µετά από 1/2/3 sec από την στιγµή που λειτουργείτε σε δευτερεύουσα λειτουργία. Συχνότητα offset F.m : η ένδειξη "F" εµφανίζεται µόλις πατηθεί το πλήκτρο [Α FUNC] ξανά. Ρυθµίζει τη συχνότητα offset για λειτουργία duplex µεταξύ του εύρους ΜΗz. Φωτισµός LCD Επιλέγει την κατάσταση φωτισµού της οθόνης ανάµεσα από τα auto, ΟΝ και OFF. Λειτουργία αναστροφής Ενεργοποιεί ή απενεργοποιεί τη λειτουργία αναστροφής. Προκαθορισµένο (OFF) LIG.At: ανάβει όταν οποιοδήποτε πλήκτρο εκτός του [ΡΤΤ] πατηθεί. LIG.ON : ανάβει συνέχεια όταν ο Π/ είναι ανοιχτός. LIG.OFF: δεν ανάβει ποτέ. Μέγεθος βήµατος ρύθµισης Άδεια εκποµπής Επιλέγει το µέγεθος βήµατος ανάµεσα από τα 5, 10, 12.5, 15, 20, 25, 30 και 50 KHz. Ανοίγει ή κλείνει την άδεια εκποµπής. Αυτή η λειτουργία µπορεί να ρυθµιστεί για κάθε κανάλι µνήµης ή κλήσης, ανεξάρτητα. tx.on :η εκποµπή επιτρέπεται. tx.off : η εκποµπή απαγορεύεται Κανάλι βοµβητή / κωδικού squelch Προγραµµατίζει έναν 3-ψήφιο κωδικό ID στο κανάλι "C0" και

20 έναν ξεχωριστό ή group κωδικό στα κανάλια C1 ως C6 για τις λειτουργίες βοµβητή και κωδικού squelch. Κλείδωµα επαναληπτή ΑΡΧΙΚΕΣ ΡΥΘΜΙΣΕΙΣ (SET MODE) Επιλέγει τον τύπο κλειδώµατος επαναληπτή ανάµεσα από τα OFF και busy. RLO.RP : το κλείδωµα επαναληπτή είναι ενεργοποιηµένο. Η λειτουργία αυτή σας επιτρέπει να κάνετε ρυθµίσεις που δεν µπορείτε να κάνετε συχνά. Πώς να µπείτε στην λειτουργία αρχικής ρύθµισης 1. Ανοίξτε τον Π/ καθώς πατάτε τα πλήκτρα [σ] και [τ]. 2. Πατήστε τα [σ] και [τ] για να επιλέξετε τι θέλετε να ρυθµίσετε. 3. Περιστρέψετε το [VOL] για να επιλέξετε τη συνθήκη /τιµή. RLO.bu : το κλείδωµα busy είναι ενεργοποιηµένο. RLO.OF : δεν είναι ενεργοποιηµένο το κλείδωµα. Καθυστέρηση squelch Επιλέγει τη καθυστέρηση ανάµεσα από τα short και long, για την αποφυγή επανελειµένων ανοιγµάτων και κλεισιµάτων του squelch κατά τη διάρκεια λήψης του ίδιου σήµατος. Sqt.S : το squelch κλείνει για µικρό χρονικό διάστηµα. Sqt.L : το squelch κλείνει για µεγάλο χρονικό διάστηµα. Ταχύτητα DTMF Λειτουργία key-touch beep Ενεργοποιεί ή απενεργοποιεί αυτή τη λειτουργία. Προκαθορισµένο : OFF Ο ρυθµός µε τον οποίον οι µνήµες DTMF στέλνουν ξεχωριστούς χαρακτήρες DTMF µπορεί να ρυθµιστεί µε τέτοιο τρόπο που να εξυπηρετεί τις ανάγκες σας. 1 : 100 msec. ιάστηµα, 5.0 cps ταχύτητα 2 : 200 " " " ", 2.5 cps " " 3 : 300 " " " ", 1.6 cps " " 5 : 500 " " " ", 1.0 cps " " (cps : characters/sec) Χρόνος Time-out Για να αποφύγετε µεγάλες σε διάρκεια εκποµπές κ.τ.λ, ο Π/ έχει ένα χρονόµετρο. Αυτή η λειτουργία σταµατάει µια εκποµπή µετά από 1-30 λεπτά συνεχόµενης εκποµπής. Μπορείτε να ακυρώσετε αυτή τη λειτουργία. tot.of : απενεργοποιεί αυτή τη λειτουργία. tot : η εκποµπή σταµατάει όταν η χρονική περίοδος που έχετε επιλέξει έχει περάσει. Τύπος οθόνης Επιλέγει τι θα δείχνει η οθόνη ανάµεσα από τα συχνότητα, αριθµό καναλιού και ονόµατα καναλιών. dsp.fr :δείχνει τη συχνότητα. dsp.ch: δείχνει τον αριθµό καναλιού. dsp.nm: δείχνει τα ονόµατα καναλιών. AUTO POWER-OFF Ο Π/ µπορεί να ρυθµιστεί έτσι ώστε να κλείνει αυτόµατα µετά από κάποιο συγκεκριµένο χρονικό διάστηµα, όταν δεν εκτελείτε καµία λειτουργία. Μπορείτε να επιλέξετε το χρόνο ανάµεσα από τους 30 λεπτά, 1 ώρα, 2 ώρες και OFF. Ο επιλεγµένος χρόνος συγκρατείτε στη µνήµη του Π/ ακόµη και αν ο Π/ κλείσει από τη λειτουργία auto power off. Για να ακυρώσετε τη λειτουργία, επιλέξτε από το SET MODE το "". LCD contrast LCd.AT : αυτόµατο LCd.LO : χαµηλό contrast

21 Εξοικονόµηση ενέργειας CPU ΕΠΑΝΑΡΥΘΜΙΣΗ (RESET) Επιλέγει έναν κύκλο εξοικονόµησης ενέργειας ανάµεσα από τους, 1 : 32, 1 : 16, 1 : 8, 1 : 2 και OFF. Ρ-S.At : ο κύκλος αλλάζει αυτόµατα. Ρ-S.32 : κύκλος 1 : 32 Ρ-S.16 : " 1 : 16 Ρ-S.8 : " 1 : 8 Ρ-S.2 : " 1 : 2 Ρ-S.OF : Η λειτουργία αυτή απενεργοποιείτε. Επιτάχυνση Tuning Μερικές φορές στην οθόνη µπορεί να φαίνονται λάθος πληροφορίες. Αυτό µπορεί να προκληθεί από εξωτερικούς παράγοντες όπως στατικός ηλεκτρισµός. Αν παρουσιαστεί αυτό το πρόβληµα κλείστε τον Π/. αφού περιµένετε λίγα δευτερόλεπτα ανοίξτε τον πάλι. Αν το πρόβληµα επιµείνει, κάντε reset ως εξής: Ανοίξτε τον Π/ ενώ πατάτε το [SQL] και το [D CLR]. ΠΡΟΣΟΧΗ! Κάνοντας reser επαναφέρει όλα τα προγραµµατισµένα περιεχόµενα στις εργαστηριακές ρυθµίσεις τους. Αυτή η λειτουργία αυτόµατα επιταχύνει το ρυθµό Tuning όταν κρατάτε πατηµένο το [σ] ή το [τ], ή περιστρέφοντας το [VOL] πολύ γρήγορα. S-S.At : η λειτουργία αυτή ενεργοποιείτε. S-S.At : η λειτουργία αυτή απενεργοποιείτε. Mic mode Αυτή η λειτουργία χρησιµοποιείτε για να αλλάξει τη λειτουργία των πλήκτρων του ΗΜ-75 Α REMOTE CONTROL SPEAKER- MIC όπως φαίνεται παρακάτω. Αυτή η λειτουργία είναι βολική για χρήση 3 καναλιών σε απλή λειτουργία. Ένας τόνος 1750 Hz µπορείτε να τον εκπέµψετε µε τη χρήση του ΗΜ-75 Α πατήστε [Α] ενώ πατάτε το [ΡΤΤ]. Σηµείωση: κλείστε τον Π/ όταν συνδέετε το ΗΜ-75 Α. Η διαµόρφωση VFO δεν µπορεί να επιλεγεί µέσο του µικροφώνου, όταν είναι επιλεγµένη η απλή διαµόρφωση (simple mode)

22 12. CLONING H λειτουργία αυτή σας επιτρέπει γρήγορα και εύκολα να µεταφέρεται δεδοµένα από έναν Π/ σε έναν άλλο. Cloning από Π/ σε Π/ 1. Συνδέστε το καλώδιο ΟΡC-474 στην υποδοχή [SP] του κυρίους Π/ και των υπολοίπων. 2. Ενώ πατάτε τα [Α FUNC] + [σ], ανοίξτε τον Π/ για να µπείτε στη λειτουργία cloning (από τον κύριο Π/ - θα ανοίξετε µόνο τους Π/ που θα λάβουν τα δεδοµένα από τον κύριο). Εµφανίζεται η ένδειξη "CLONE' και οι Π/ µπαίνουν στη κατάσταση standby clone. 3. Πατήστε το [ΡΤΤ] στον κύριο Π/. Η ένδειξη "CL" εµφανίζεται στην οθόνη του κυρίους Π/ και δυο αριθµοί δείχνουν ότι τα δεδοµένα µεταφέρονται στους υπόλοιπους Π/. Η ένδειξη "CL IN" εµφανίζεται αυτόµατα στην οθόνη του sub Π/ και δυο αριθµοί στην οθόνη του, δείχνουν ότι τα δεδοµένα έρχονται από τον κύριο Π/. 4. Όταν το cloning τελειώσει, κλείστε τον Π/ και µετά ανοίξτε τον πάλι για να βγείτε από τη λειτουργία cloning. Σηµείωση: µην πατάτε το [ΡΤΤ] στον sub Π/ κατά τη διάρκεια του cloning. 13. ΑΛΛΕΣ ΜΟΝΑ ΕΣ Εγκατάσταση του UT Αφαιρέστε το κάλυµµα. Χρησιµοποιήστε ένα κατσαβίδι για να το αποµακρύνεται όπως φαίνεται στο σχήµα. Το κάλυµµα δεν µπορεί να χρησιµοποιηθεί ξανά. ΠΡΟΣΟΧΗ! ΠΟΤΕ µην προσπαθήσετε να αποµακρύνεται το κάλυµµα µε τα νύχια σας γιατί µπορεί να προκληθεί τραυµατισµός. 2. Βάλτε το εξάρτηµα. 3. Αφαιρέστε το χαρτί στο πίσω µέρος του 2251 ΟΡΤ. 4. Συνδέστε το νέο 2251 ΟΡΤ στο παραθυράκι. 5. Προγραµµατίστε τις απαραίτητες πληροφορίες χρησιµοποιώντας το λογισµικό cloning ή το πλήκτρολόγιο, πριν τη λειτουργία.

23 14. ΕΠΙΛΟΓΕΣ ΜΠΑΤΑΡΙΕΣ ΦΟΡΤΙΣΤΗΣ BC BC-145 AC ADAPTER Για γρήγορη φόρτιση των µπαταριών. Ένας AC ADAPTER παρέχεται µαζί µε τον φορτιστή. Χρόνος φόρτισης 1.5 µε 2 ώρες. BC BC-122 Για κανονική φόρτιση των µπαταριών. Ένας AC ADAPTER χρησιµοποιείτε µόνο αν είναι απαραίτητος. Χρόνος φόρτισης 15 ώρες. BC BC-147 Για κανονική φόρτιση τω µπαταριών. Χρόνος φόρτισης 18.5 ώρες. BC AD-94 Για γρήγορη φόρτιση µέχρι 6 µπαταριών ταυτόχρονα. Χρόνος φόρτισης 1.5 ως 2 ώρες. BC AD-94 Για γρήγορη φόρτιση. Χρόνος φόρτισης 1.5 ως 2 ώρες. Άλλες επιλογές ΗΜ-54/ΗΜ-46L/ΗΜ-75 Α/ΗΜ-131L Συνδυασµός µικροφώνων που παρέχει εύκολη λειτουργία ενώ κρεµάτε τον Π/ στη ζώνη σας. Το ΗΜ-75 Α έχει 4 διακόπτες για λειτουργία ενώ το ΗΜ-131L έχει αδιάβροχη κατασκευή. ΗΜ-128L Μπορείτε να τοποθετήσετε το µικρόφωνο αυτό µε τον διακόπτη ΡΤΤ στο πέτο σας ή στη τσέπη σας. HS-51 Επιτρέπει τη χρήση των χεριών σας. Περιλαµβάνει VOX, PTT. SP-13 Παρέχει καθαρό audio σε περιοχές µε πολύ θόρυβο.
