1 Κεφάλαιο 5 Buderus Logatop / MHG (MAN) Καυστήρες πετρελαίου / αερίου kw Buderus Logatop LE-A kw Σελ. 57 Buderus Logatop BE-A kw Σελ. 58 MHG (MAN) DE1H kw Σελ. 59 MHG (MAN) RE1H kw Σελ. 60 MHG (MAN) RZ2 - RZ kw Σελ. 62 MHG (MAN) DE kw Σελ. 64 MHG (MAN) DZ2 - DZ kw Σελ. 65 MHG (MAN) GE1H kw Σελ. 67 MHG (MAN) GE / GZ1.100H kw Σελ. 68 MHG (MAN) GE kw Σελ. 69 MHG (MAN) GZ2 - GZ kw Σελ. 70 ΤΙΜΟΚΑΤΑΛΟΓΟΣ

2

3 Logano Μονοβάθμιοι καυστήρες πετρελαίου kw Logatop LE-A Buderus καυστήρας πετρελαίου Logatop LE-A Μονοβάθμιος πιεστικός καυστήρας πετρελαίου σύμφωνα με τις προδιαγραφές του πρότυπου DIN ΕΝ 267. Καυστήρας κατάλληλος για μαντεμένιους και χαλύβδινους λέβητες. Κινητήρας 230V/50Hz με πυκνωτή. Διατίθεται σε τέσσερις τύπους από 22 έως 140 kw. Αντλία πετρελαίου με μαγνητική βαλβίδα. Ηλεκτρονικός εγκέφαλος. Φωτοκύτταρο. Προστατευτικό περίβλημα από ανθεκτικό πλαστικό RAL5013. Κινητήρας 230V/ 50Hz με πυκνωτή. Σπιράλ πετρελαίου 1,1 m με ρακόρ R 3/8. Εύκολη τοποθέτηση, ρύθμιση και συντήρηση. Κάθε καυστήρας είναι εξοπλισμένος με μπεκ, έχει ελεγχθεί και ρυθμιστεί στο εργοστάσιο και είναι έτοιμος για λειτουργία. Θέση service του καυστήρα ελαχιστοποιεί τον χρόνος συντήρησης και επισκευής. Στην περίπτωση χρήσης με λέβητα τρίτου κατασκευαστή θα πρέπει να παραγγελθεί η αρσενική 8-πολική φίσα. [kw] Εργοστ. Ρύθμιση [kw] Παροχή [kg/h] Μπεκ Κωδικός Τιμή Logatop LE-A ,8-3,8 0,60gph 45 H Logatop LE-A ,1-5,5 1,00gph 45 H Logatop LE-A ,91 2,50gph 60 S Logatop LE-A ,0-12,0 3,00gph 60 H Φις καυστήρα Διάγραμμα ισχύος καυστήρα Logatop LE-A 0,7 0,6 0,5 0,4 LE-A 1.0 LE-A 2.0 0,3 0,2 0,1 0 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,6 6,5 1,6 1,4 1,2 1,0 0,8 0,6 0,4 LE-A 3.0 LE-A 4.0 0, Απόδοση καυστήρα σε kw ΤΙΜΟΚΑΤΑΛΟΓΟΣ

4 Logatop ΒE-A Logano Μονοβάθμιοι καυστήρες πετρελαίου kw Buderus καυστήρας πετρελαίου μπλέ φλόγας Logatop BE-A Μονοβάθμιος πιεστικός καυστήρας «μπλε φλόγας» κατασκευασμένος σύμφωνα με τις προδιαγραφές του προτύπου DIN EN267 για πετρέλαιο τύπου EL DIN Καυστήρας κατάλληλος για μαντεμένιους και χαλύβδινους λέβητες. Κινητήρας 230V/50Hz με πυκνωτή. Διατίθεται σε επτά (7) τύπους από 17 έως και 68kW. Ενσωματωμένος προθερμαντήρας πετρελαίου για σταθερή ποιότητα καύσης ανεξάρτητα με την θερμοκρασία περιβάλλοντος. Κεραμική μπούκα καυστήρα. Αντλία πετρελαίου με ηλεκτρομαγνητική βαλβίδα. Φωτοκύτταρο υπέρυθρων UV. Ενσωματωμένη βαλβίδα αποτροπής διαρροής πετρελαίου. Ηλεκτρονικό ελέγχου καύσης βάσει της DIN EN 230. Εύκολη τοποθέτηση και άμεση χρήση λόγω της έναυσης και δοκιμής στο εργοστάσιο κατά την παραγωγή. Χαμηλές τιμές NOx και CO. Ενδεικνυόμενη ισχύς λέβητα [kw] Ισχύς καυστήρα Εργοστασιακή Ρύθμιση [kw] Μπεκ Κωδικός Τιμή Logatop BE-A 17 "GR" 17,0-20,0 18,0-21,5 18 0,40gph 80 HF 765 Logatop BE-A 21 «GR» 20,0-25,0 21,5-26,0 23 0,45gph 80 HF Logatop BE-A 28 «GR» 26,0-31,0 27,0-33,0 30 0,55gph 80 HF Logatop BE-A 34 «GR» 33,0-41,0 36,0-45,0 37 0,65gph 80 HF Logatop BE-A 45 «GR» 38,5-47,0 42,0-51,0 48 0,85gph 80 HF Logatop BE-A 55 «GR» 47,5-54,5 51,5-59,0 55 0,85gph 80 HF Logatop BE-A 68 «GR» 57,0-65,0 62,0-70,5 70 1,35gph 80 NS Διάγραμμα ισχύος καυστήρα Logatop ΒE-A 58 ΤΙΜΟΚΑΤΑΛΟΓΟΣ

5 MHG (MAN) Μονοβάθμιοι καυστήρες πετρελαίου kw DE 1H MHG (ΜΑΝ) Καυστήρες πετρελαίου DE 1H Aυτόματος πιεστικός καυστήρας πετρελαίου τύπου μόνο μπλοκ κατάσκευασμένος και δοκιμασμένος σύμφωνα με τις προδιαγραφές του πρότυπου ΕΝ 267. Μονοβάθμιος καυστήρας για διακοπτόμενη λειτουργία για μαντεμένιους ή χαλύβδινους λέβητες. Περίβλημα από χυτοπρεσαριστό ελαφρό κράμα. Φλογοσωλήνας με ρυθμιζόμενο στέλεχος μπεκ. Κάλυμμα με λυχνίες λειτουργίας Αντλία πετρελαίου με μαγνητική βαλβίδα. Ηλεκτρονικός εγκέφαλος. Φωτοκύτταρο. Μετασχηματιστής. Ακίδες σπινθηρισμού. Σύστημα μίξης με μπέκ και διασκορπιστή. Συγκρότημα μπεκ, ρυθμιζόμενο, με ντάμπερ. Ο τύπος DE 1.1 VH είναι με προθέρμανση πετρελαίου. Φις σύνδεσης. Σπιράλ πετρελαίου με ρακόρ R 3/8 / 1,0 m. Παροχή πετρελαίου [kg/h] [kw] Κωδικός Τιμή DE 1.1 VH με προθέρμανση 1,4-2,8 15, DE 1.1 H ,7-2, DE 1.2 H ,6-6, DE 1.3 H ,5-7, DE 1.3 H ,6-9, Διαστάσεις & Διάγραμμα ισχύος καυστήρα DE 1H ΤΙΜΟΚΑΤΑΛΟΓΟΣ

6 RE 1H MHG (MAN) Μονοβάθμιοι καυστήρες πετρελαίου μπλε φλόγας kw MHG (ΜΑΝ) Μονοβάθμιος καυστήρας πετρελαίου μπλε φλόγας RE 1H (Raketenbrenner) Μονοβάθμιος πιεστικός καυστήρας πετρελαίου RE 1H «μπλε φλόγας» κατασκευασμένος και δοκιμασμένος σύμφωνα με τις προδιαγραφές του πρότυπου DIN ΕΝ 267. Ιδανικός καυστήρας για όλους τους μαντεμένιους και χαλύβδινους λέβητες με υψηλή αντίθλιψη. Διατίθεται σε 9τύπους θερμικής απόδοσης από kw. Παροχή πετρελαίου 1,2-6,5 kg/h. Όλοι οι καυστήρες της σειράς RE 1H είναι προρυθμισμένοι και δοκιμασμένοι από το εργοστάσιο. Ο καυστήρας παραδίδεται με πιστοποιητικό φιλικής ρύθμισης προς το περιβάλλον. [kw] Κωδικός Τιμή RE 1.19H RE 1.22H RE 1.26H RE 1.32H RE 1.38H RE 1.44H RE 1.50H RE 1.60H RE 1.70H ΤΙΜΟΚΑΤΑΛΟΓΟΣ

7 MHG (MAN) Μονοβάθμιοι καυστήρες πετρελαίου μπλε φλόγας kw RE 1H Διάγραμμα ισχύος καυστήρα RE 1H Μπεκ Διάσταση L1 Διάσταση L2 Διάσταση D RE 1.19 H Steinen 0,40 US gph /84 RE 1.22 H Steinen 0,40 US gph /84 RE 1.26 H Steinen 0,40 US gph /84 RE 1.32 H Steinen 0,40 US gph /97 RE 1.38 H Steinen 0,40 US gph /97 RE 1.44 H Steinen 0,40 US gph /97 RE 1.50 H Steinen 0,40 US gph /97 RE 1.60 H Steinen 0,40 US gph /97 RE 1.70 H Steinen 0,40 US gph / Παροχή πετρελαίου [kg/h] ,7 26,2 32,8 39,3 45,9 52,4 59,0 65,5 72,0 78,6 85,2 Παροχή VA,F λ [kg/h] = 1,1[m³/h] πετρελαίου 19,7 26,2 32,8 39,3 45,9 52,4 59,0 65,5 72,0 78,6 85,2 VA,F λ = 1,1[m³/h] ΤΙΜΟΚΑΤΑΛΟΓΟΣ

8 RZ2 - RZ3 MHG (MAN) Διβάθμιοι καυστήρες πετρελαίου μπλε φλόγας kw MHG (ΜΑΝ) Διβάθμιος καυστήρας πετρελαίου μπλε φλόγας RZ 2 / RZ 3 (Raketenbrenner) Διβάθμιος πιεστικός καυστήρας πετρελαίου μπλε φλόγας κατασκευασμένος και δοκιμασμένος σύμφωνα με τις προδιαγραφές του πρότυπου DIN ΕΝ 267. Ιδανικός καυστήρας για όλους τους μαντεμένιους και χαλύβδινους λέβητες με υψηλή αντίθλιψη. Διατίθεται σε 9 τύπους θερμικής απόδοσης από kw. Όλοι οι καυστήρες της σειράς RΖ2 - RZ3 είναι προρυθμισμένοι και δοκιμασμένοι από το εργοστάσιο. Ο καυστήρας παραδίδετε με πιστοποιητικό φιλικής ρύθμισης προς το περιβάλλον. [kw] Κωδικός Τιμή RZ RZ RZ RZ RZ RZ RZ RZ RZ ΤΙΜΟΚΑΤΑΛΟΓΟΣ

9 MHG (MAN) Διβάθμιοι καυστήρες πετρελαίου μπλε φλόγας kw RZ2 - RZ3 Διαστάσεις & Διάγραμμα ισχύος καυστήρα RΖ 2 - RZ L1 L2 RZ 2 D Ø L L1 L2 RZ 3 D Ø L Μπεκ Διάσταση L1 Διάσταση L2 Διάσταση L3 Διάσταση D RZ 2.7 Steinen 1,35 US gph 80 S RZ 2.8 Steinen 2,00 US gph 80 S RZ 2.9 Steinen 2,25 US gph 80 S RZ 2.10 Steinen 2,75 US gph 80 S RZ 2.11 Steinen 3,00 US gph 80 S RZ 3.0 Steinen 3,00 US gph 80 S RZ 3.1 Steinen 3,50 US gph 80 S RZ 3.2 Steinen 4,00 US gph 80 S RZ 3.3 Steinen 5,00 US gph 80 S mbar RZ2.7 RZ2.8 RZ2.9 RZ2.10 RZ2.11 mbar RZ3.0 RZ3.1 RZ3.2 RZ RZ [kw] [kw] 5,3 7,1 8,9 10,7 12,5 14,2 16,0 [kg/h] 16,0 17,8 19,6 21,4 23,1 24,9 26,7 28,5 [kg/h] VA,F =1,08[m³ /h] VA,F =1,08[m³ /h] ΤΙΜΟΚΑΤΑΛΟΓΟΣ

10 DE2 MHG (MAN) Μονοβάθμιοι καυστήρες πετρελαίου kw MHG (ΜΑΝ) Καυστήρες πετρελαίου DE 2.1 Ο καυστήρας DE2 πετρελαίου της σειράς DE2 είναι αυτόματος πιεστικός καυστήρας πετρελαίου τύπου μόνομπλοκ κατασκευασμένος και δοκιμασμένος σύμφωνα με τις προδιαγραφές του πρότυπου ΕΝ267. Ο μονοβάθμιος καυστήρας αυτής της σειράς είναι καυστήρας υπερπίεσης με υψηλή καμπύλη αντίθλιψης. Ο καυστήρας αποτελείται από: Περίβλημα από χυτοπρεσαριστό ελαφρό κράμα, φλογοσωλήνα με ρυθμιζόμενο στέλεχος μπεκ, αντλία πετρελαίου με μαγνητική βαλβίδα, φτερωτή τουρμπίνας ηλεκτρονικός εγκέφαλος, φωτοκύτταρο, μετασχηματιστή, σύστημα μίξης με μπεκ και διασκορπιστή, φις σύνδεσης, σπιράλ πετρελαίου με ρακόρ, φλάντζα τοποθέτησης με τσιμούχα και βίδες στερέωσης. Παροχή πετρελαίου [kg/h] [kw] Κωδικός Τιμή DE ,0-15, Διαστάσεις & Διάγραμμα ισχύος καυστήρα DE 2 64 ΤΙΜΟΚΑΤΑΛΟΓΟΣ

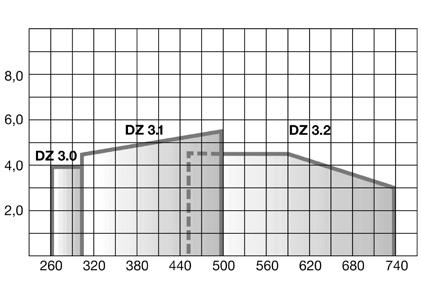

11 MHG (MAN) Διβάθμιοι καυστήρες πετρελαίου kw DZ2 - DZ4 MHG (ΜΑΝ) Καυστήρες πετρελαίου DZ2 - DZ4 Διβάθμιος πιεστικός καυστήρας πετρελαίου DΖ 2-DZ 4 κατασκευασμένος και δοκιμασμένος σύμφωνα με τις προδιαγραφές του πρότυπου DIN ΕΝ 267. Ιδανικός καυστήρας για όλους τους μαντεμένιους και χαλύβδινους λέβητες με υψηλή αντίθλιψη. Διατίθεται σε 18 τύπους θερμικής απόδοσης από kw. Το πλεονέκτημα του καυστήρα είναι ότι η πρώτη και δεύτερη βαθμίδα διεξάγεται με ένα μόνο μπεκ και δυο διαφορετικές πιέσεις. Αναλογία απόδοσης 70: 100% προσφέρει ιδανική διαβάθμιση των δύο φορτίων. Η διβάθμια λειτουργία επιτυγχάνεται στους καυστήρες DZ2 και DZ3 με ρύθμιση της πίεσης πετρελαίου σε κλίμακα από 10 έως 25 bar. Η διβάθμια λειτουργία του καυστήρα πετρελαίου DZ4 επιτυγχάνεται με ρύθμιση της πίεσης επιστροφής. Κινητήρας εναλασσόμενου ρεύματος (DZ2 / DZ3.0) και τριφασικός κινητήρας με ρελέ (DZ3.1/ DZ3.2/ DZ4). Παραδίδεται προρυθμισμένος και δοκιμασμένος από το εργοστάσιο. Παροχή πετρελαίου [kg/h] [kw] Κωδικός Τιμή DZ ,0-20, DZ ,0-20, DZ ,0-20, DZ ,0-20, DZ ,0-24, DZ ,0-24, DZ ,0-30, DZ ,0-30, DZ ,0-30, DZ ,0-30, DZ ,0-50, DZ ,0-50, DZ ,0-50, DZ ,0-50, DZ ,0-64, DZ ,0-64, DZ ,0-64, DZ ,0-100, DZ ,0-140, ΤΙΜΟΚΑΤΑΛΟΓΟΣ

12 DZ2 - DZ4 MHG (MAN) Διβάθμιοι καυστήρες πετρελαίου kw Διάγραμμα ισχύος καυστήρα DZ2 - DZ4 Μέγιστη αντίθλιψη θαλάμου καύσης mbar Ισχύς λέβητα (kw) DZ2 Μέγιστη αντίθλιψη θαλάμου καύσης mbar Ισχύς λέβητα (kw) DZ3 Μέγιστη αντίθλιψη θαλάμου καύσης mbar Ισχύς λέβητα (kw) DZ4 Διάσταση L1 Διάσταση L2 Διάσταση L3 Διάσταση D1 Διάσταση D2 Διάσταση H1 Διάσταση H2 Διάσταση B DZ DZ DZ DZ DZ DZ DZ DZ ΤΙΜΟΚΑΤΑΛΟΓΟΣ

13 MHG (MAN) Μονοβάθμιοι καυστήρες αερίου kw GE1H MHG (ΜΑΝ) Καυστήρες αερίου GE1H Μονοβάθμιος πιεστικός καυστήρας αερίου GE 1H κατασκευασμένος και δοκιμασμένος σύμφωνα με το πρότυπο DIN ΕΝ 676. Ιδανικός για όλους τους μαντεμένιους και χαλύβδινους λέβητες για χρήση με φυσικό αέριο ή υγραέριο. Το Μultibloc είναι τοποθετημένο εσωτερικά κάτω από το κάλυμμα του καυστήρα. Μαζί με τον καυστήρα παραδίδεται ένας εύκαμπτος σωλήνας τύπου σπιράλ για τη σύνδεση με τον αγωγό αερίου. Ο καυστήρας είναι εξοπλισμένος με ηλεκτρονικό εγκέφαλο με δυνατότητα διάγνωσης τυχόν προβλημάτων λειτουργίας και λυχνίες λειτουργίας του καυστήρα. Επιτήρηση φλόγας με ηλεκτρόδιο ιονισμού. Ο καυστήρας είναι ιδιαίτερα αθόρυβος (αναρρόφηση του αέρα μέσω σιγαστήρα). Συμπαγείς διαστάσεις και καλαίσθητο κάλυμμα. Εύκολη τοποθέτηση, ρύθμιση και συντήρηση. Ηλεκτρική σύνδεση 230V / 50Hz. [kw/h] Πίεση ροής [mbar] Σύνδεση αερίου Κωδικός Τιμή ΥΓΡΑΕΡΙΟ ΦΥΣΙΚΟ ΑΕΡΙΟ GE 1.40HN GE 1.65HN GE 1.40HF GE 1.65HF Rp 3/4 Rp 3/4 Rp 3/4 Rp 3/ ΤΙΜΟΚΑΤΑΛΟΓΟΣ

14 GE H MHG (MAN) Μονοβάθμιοι καυστήρες αερίου kw MHG (ΜΑΝ) Καυστήρες αερίου GE Η Μονοβάθμιος πιεστικός καυστήρας αερίου GE 1.100H, κατασκευασμένος και δοκιμασμένος σύμφωνα με το πρότυπο DIN ΕΝ 676. Για χρήση με φυσικό αέριο και υγραέριο ιδανικός για όλους τους μαντεμένιους ή χαλύβδινους λέβητες. Μultiblock αερίου αποτελούμενο από φίλτρο, διάταξη επιτήρησης πίεσης αερίου, ρυθμιστή πίεσης αερίου, μαγνητικές βαλβίδες κατηγορίας Α. Ανεμιστήρας υψηλής απόδοσης. Εξοπλισμένος με ηλεκτρονικό καυστήρα και επιτήρηση φλόγας με ηλεκτρόδιο ιονισμού. Καύσιμο [kw/h] Πίεση ροής [mbar] Σύνδεση αερίου Κωδικός Τιμή GE HN-0130 Φυσικό αέριο Rp 3/ GE ΗF-0131 Υγραέριο Rp 3/ Διάγραμμα ισχύος καυστήρα GE Η Αντίθλιψη θαλάμου καύσης [mbar] Ισχύς λέβητα [kw] 68 ΤΙΜΟΚΑΤΑΛΟΓΟΣ

15 MHG (MAN) Μονοβάθμιοι καυστήρες αερίου kw GE2.1 MHG (ΜΑΝ) Καυστήρες αερίου GE 2.1 Μονοβάθμιος πιεστικός καυστήρας αερίου σύμφωνα με τις προδιαγραφές του πρότυπου DIN ΕΝ 676. Για φυσικό αέριο ή υγραέριο. Μονοβάθμια λειτουργία με σύστημα προαερισμού και μαγνητική βαλβίδα που ανοίγει αργά και επιτρέπει τη διακοπτόμενη λειτουργία σε χυτοσίδηρους και χαλύβδινους λέβητες. Μultibloc / Συγκρότημα αερίου τοποθετημένο στο προστατευτικό περίβλημα και αποτελούμενο από φίλτρο, διάταξη επιτήρησης πίεσης αερίου, ρυθμιστή πίεσης αερίου, μαγνητικές βαλβίδες κατηγορίας Α. Προστατευτικό περίβλημα με λειτουργικά μέρη. Κινητήρας με πυκνωτή. Ανεμιστήρας υψηλής απόδοσης. Επιτήρηση φλόγας με ηλεκτρόδιο ιονισμού. Πρεσοστάτης. Εξοπλισμένος με ηλεκτρονικό καυστήρα. Εύκολη τοποθέτηση, ρύθμιση και συντήρηση. Ηλεκτρική σύνδεση 230V / 50Hz. Καύσιμο [kw/h] Πίεση ροής [mbar] Σύνδεση αερίου Κωδικός Τιμή GE 2.1 N-1000 Φυσικό αέριο Rp Διάγραμμα ισχύος καυστήρα GE2 ΤΙΜΟΚΑΤΑΛΟΓΟΣ

16 GΖ2 MHG (MAN) Διβάθμιοι καυστήρες αερίου kw MHG (ΜΑΝ) Καυστήρες αερίου GΖ2.1 / GZ2.2 Διβάθμιος πιεστικός καυστήρας αερίου σύμφωνα με τις προδιαγραφές του πρότυπου DIN ΕΝ 676. Για χρήση με φυσικό αέριο ή υγραέριο. Ο μοντέρνος σχεδιασμός του διβάθμιου καυστήρα GZ 2 προσφέρει μέγιστη αναλογία απόδοσης από 50: 100% την ιδανική διαβάθμιση των δύο φορτίων σε όλες τις συνθήκες λειτουργίας. Μultibloc - Συγκρότημα αερίου. τοποθετημένο στο προστατευτικό περίβλημα και αποτελούμενο από φίλτρο, διάταξη επιτήρησης πίεσης αερίου, ρυθμιστή πίεσης αερίου, μαγνητικές βαλβίδες. Σερβοκινητήρας κλαπέτου αέρα για διβάθμια λειτουργία. Ανεμιστήρας υψηλής απόδοσης. Επιτήρηση φλόγας με φωτοκύτταρο. Έλεγχος στεγανότητας (μοντέλα DK) με προγραμματισμένο έλεγχο των μαγνητικών βαλβίδων. Εύκολη τοποθέτηση, ρύθμιση και συντήρηση. Ηλεκτρική σύνδεση 230V / 50Hz. Παραδίδεται προρυθμισμένος και δοκιμασμένος από το εργοστάσιο. [kw/h] Πίεση Ροής [mbar] Σύνδεση Αερίου Κωδικός Τιμή GZ 2.1 N Rp ΦΥΣΙΚΟ ΑΕΡΙΟ GZ 2.1 N-DK-1005 GZ 2.2 N Rp 1 Rp GZ 2.2 N-DK Rp GZ F Rp ΥΓΡΑΕΡΙΟ GZ 2.1 F-DK-1010 GZ 2.2 F Rp 1 Rp DK = συσκευή στεγανότητας βαλβίδων στη γραμμή αερίου. 70 ΤΙΜΟΚΑΤΑΛΟΓΟΣ

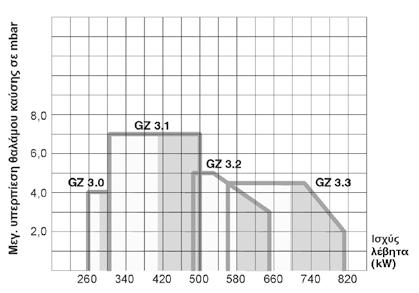

17 MHG (MAN) Διβάθμιοι καυστήρες αερίου kw GΖ3 MHG (ΜΑΝ) Καυστήρες αερίου GΖ3 Διβάθμιος πιεστικός καυστήρας αερίου σύμφωνα με τις προδιαγραφές του πρότυπου DIN ΕΝ 676. Για φυσικό αέριο ή υγραέριο. Ο μοντέρνος σχεδιασμός του διβάθμιου καυστήρα GZ3 προσφέρει μέγιστη αναλογία απόδοσης από 50: 100% την ιδανική διαβάθμιση των δύο φορτίων σε όλες τις συνθήκες λειτουργίας. Συγκρότημα αερίου τύπου Μultiblock στο μοντέλο GZ3.0 και γραμμή αερίου τύπου Gas - Train στα μοντέλα GZ3.1 - GZ3.3 αποτελούμενο από φίλτρο, διάταξη επιτήρησης πίεσης αερίου, ρυθμιστή πίεσης αερίου, μαγνητικές βαλβίδες. Παραδίδεται προρυθμισμένος και δοκιμασμένος από το εργοστάσιο. Κινητήρας τριφασικός με ρελέ. Σερβοκινητήρας κλαπέτου αέρα για διβάθμια λειτουργία. Ανεμιστήρας υψηλής απόδοσης. Επιτήρηση φλόγας με φωτοκύτταρο. Έλεγχος στεγανότητας DK με προγραμματισμένο έλεγχο των μαγνητικών βαλβίδων για στεγανότητα. Ηλεκτρική σύνδεση GZ V/ 50Hz GZ3.1 - G V/ 50Hz. [kw/h] Πίεση ροής [mbar] Κωδικός καυστήρα Τιμή Καυστήρα Γραμμή αερίου με DK Κωδικός γραμμή αερ Τιμή γραμμής Αερίου GZ 3.0 DK ) Rp ΦΥΣΙΚΟ ΑΕΡΙΟ GZ 3.1 DK-3175 GZ 3.1 DK-3175 GZ 3.1 DK-3175 GZ 3.2 DK-3275 GZ 3.2 DK-3275 GZ 3.2 DK-3275 GZ 3.3 DK-3305 GZ 3.3 DK GZ 3.3 DK Rp 1½ * Rp 2 Rp 1½ * * Rp Rp 2½ Rp 2 Rp 1½ Rp 2½ Rp * * * * * * DK = συσκευή στεγανότητας βαλβίδων στη γραμμή αερίου απαραίτητη για την προδιαγραφή λειτουργίας. 1) Στον καυστήρα GZ3.0 DK-3087 συμπεριλαμβάνεται στην τιμή η γραμμή αεριού (Multibloc) και η συσκευή στεγανότητας. Προσοχή: Ο καυστήρας GZ3 είναι κατάλληλος και για χρήση με υγραέριο εφόσον πρώτα γίνει είναι απαραίτητη ρύθμιση στον καυστήρα. ΤΙΜΟΚΑΤΑΛΟΓΟΣ

18 GΖ4 MHG (MAN) Διβάθμιοι καυστήρες αερίου kw MHG (ΜΑΝ) Καυστήρες αερίου GΖ4 Διβάθμιος πιεστικός καυστήρας αερίου σύμφωνα με τις προδιαγραφές του πρότυπου DIN ΕΝ 676. Για φυσικό αέριο και υγραέριο. Ο μοντέρνος σχεδιασμός του διβάθμιου καυστήρα GZ 4 προσφέρει μέγιστη αναλογία απόδοσης από 60:100% την ιδανική διαβάθμιση των δύο φορτίων σε όλες τις συνθήκες λειτουργίας. Γραμμή αερίου τύπου «Gas-Train» σε όλα τα μοντέλα GZ 4 αποτελούμενο από φίλτρο, διάταξη επιτήρησης πίεσης αερίου, ρυθμιστή πίεσης αερίου, μαγνητικές βαλβίδες. Ρυθμιζόμενο μπεκ εισόδου αέρα. Παραδίδεται προρυθμισμένος και δοκιμασμένος από το εργοστάσιο. Σερβοκινητήρας κλαπέτου αέρα για διβάθμια λειτουργία. Φτερωτή υψηλής απόδοσης. Επιτήρηση φλόγας με ιονισμό. Έλεγχος στεγανότητας DK με προγραμματισμένο έλεγχο των μαγνητικών βαλβίδων για στεγανότητα. GZ4 - Τριφασικός κινητήρας με ρελέ - 400V / 50Hz. [kw] Πίεση ροής [mbar] Κωδικός καυστήρα Τιμή καυστήρα Γραμμή αερίου με DK Κωδικός γραμμή αερ Τιμή κομπλέ ΦΥΣΙΚΟ ΑΕΡΙΟ ΥΓΡ/ΡΙΟ GZ 4.1 DK-4105 GZ 4.1 DK-4105 GZ 4.1 DK-4105 GZ 4.1 DK-4105 GZ 4.1 DK-4105 GZ 4.1 DK-4105 GZ 4.1 DK-4105 GZ 4.1 DK-4105 GZ 4.1 DK-4105 GZ 4.1 DK-4105 GZ 4.1F-DK-4108 GZ 4.2 F-DK DN 80 DN 65 Rp 2 Rp 1 ½ Rp 1 ½ DN 100 DN 80 DN 65 Rp 2 Rp 1 ½ DN 100 DN 80 DN 65 Rp 2 Rp 2 DN 100 DN 80 DN 80 DN 65 Rp 2 Rp 2 Rp 2 DN DK = συσκευή στεγανότητας βαλβίδων στη γραμμή αερίου 72 ΤΙΜΟΚΑΤΑΛΟΓΟΣ

19 MHG (MAN) Διβάθμιοι καυστήρες αερίου kw GΖ4 Διάγραμμα ισχύος καυστήρα GZ4 Διαστάσεις καυστήρων GZ2-GZ4 Είδος αερίου Γραμμή οργάνων αερίου L1 L2 L3 L4 L5 GZ 2.1 Φυσικό αέριο Rp GZ 2.1 Υγραέριο Rp GZ 2.2 Φυσικό αέριο Rp GZ 2.2 Υγραέριο Rp GZ 3.0 Φυσικό αέριο Rp GZ 3.1 Φυσικό αέριο Rp 1½ GZ 3.1 Φυσικό αέριο Rp GZ 3.2 Φυσικό αέριο Rp GZ 3.3 Φυσικό αέριο Rp GZ 3.3 Φυσικό αέριο DN GZ 4.1 Φυσικό αέριο Rp GZ 4.1 Φυσικό αέριο DN GZ 4.1 Φυσικό αέριο DN GZ 4.2 Φυσικό αέριο DN GZ 4.2 Φυσικό αέριο DN D1 D1 H1 H2 H3 Χ ΤΙΜΟΚΑΤΑΛΟΓΟΣ
