1 DD 160 Bedienungsanleitung Operating instructions Mode d emploi Istruzioni d uso Manual de instrucciones Manual de instruções Gebruiksaanwijzing Brugsanvisning Bruksanvisning Bruksanvisning Käyttöohje Οδηγιες χρησεως Használati utasítás Instrukcja obsługi Инструкция по зксплуатации Návod k obsluze Návod na obsluhu Upute za uporabu Navodila za uporabo Ръководство за обслужване Instrucţiuni de utilizare Kulllanma Talimatı Lietošanas pamācība Instrukcija Kasutusjuhend IНСТРУКЦIЯ З ЕКСПЛУАТАЦIЇ de en fr it es pt nl da sv no fi hu pl ru cs sk hr sl bg ro tr ar lv lt et uk ja ko zh cn

2 1

3 2

4 3 4 5

5 6 7 8 PP ô 9 PD[

6

7 ΠΡΩΤΟΤΥΠΟ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ Σύστημα διάτρησης με διαμάντι DD 160 Πριν από τη θέση σε λειτουργία διαβάστε οπωσδήποτε τις οδηγίες χρήσης. Φυλάσσετε τις παρούσες οδηγίες χρήσης πάντα στο εργαλείο. Όταν δίνετε το εργαλείο σε άλλους, βεβαιωθείτε ότι τους έχετε δώσει και τις οδηγίες χρήσης. Πίνακας περιεχομένων 1 Γενικές υποδείξεις 2 Περιγραφή 3 Αξεσουάρ 4 Τεχνικά χαρακτηριστικά 5 Υποδείξεις για την ασφάλεια 6 Θέση σε λειτουργία 7 Χειρισμός 8 Φροντίδα και συντήρηση 9 Εντοπισμός προβλημάτων 10 Διάθεση στα απορρίμματα 11 Εγγύηση κατασκευαστή, εργαλεία 12 Δήλωση συμμόρφωσης ΕΚ (πρωτότυπο) Σελίδα Οι αριθμοί παραπέμπουν σε εικόνες. Οι εικόνες βρίσκονται στην αρχή των οδηγιών χρήσης. Στο κείμενο των παρόντων οδηγιών χρήσης, με τον όρο «το εργαλείο» αναφερόμαστε πάντοτε στο αδαμαντοφόρο δράπανο DD 160. Εξαρτήματα εργαλείου, χειριστήρια και ενδείξεις (μο- : Καλώδιο τροφοδοσίας συμπερ. PRCD Ασφάλιση πέδιλου $ Βίδες ρύθμισης τζόγου πέδιλου Πέδιλο Χειροκίνητη μούφα Στήριγμα καλωδίων Q Βάση W Βίδα αναστολής Æ Βίδα αναστολής Βάση με συνδυαστική πλάκα βάσης 2 W Βίδα αναστολής E Ράγα R Βαλβίδα αερισμού υποπίεσης T Μανόμετρο Z Ένδειξη στάθμισης U Σύνδεση υποπίεσης I Συνδυαστική πλάκα βάσης O Χειρολαβή P Μοχλός ρύθμισης Ü Δείκτης κέντρου διάτρησης [ Βίδα στάθμισης ] Στεγανοποιητικό υποπίεσης Βάση με πλάκα βάσης με αγκύριο 2 Æ Βίδα αναστολής º Ράγα Πλάκα βάσης αγκύριο μικρό A Βίδα στάθμισης νάδα κίνησης και βάση διάτρησης) 1 Διάφορα αξεσουάρ 3 Αδαμαντοφόρο δράπανο DD 160 S Σταυρωτή λαβή D Μοχλός F Οδηγός βάθους G Βίδα στάθμισης H Rota-Rail (εξάρτημα περιστροφής κολόνας) J Ανάρτηση Ä Βάση Διακόπτης on/off ; Ένδειξη αντικλεπτικής προστασίας = Ένδειξη σέρβις % Ένδειξη διατρητικής ισχύος & Διακόπτης μηχανισμού μετάδοσης ( Μηχανισμός μετάδοσης κίνησης ) Μοτέρ + Κάλυμμα ψηκτρών Κεφαλή πλύσης / Τσοκ 210 Σύστημα συλλογής νερού 3 K Στήριγμα L Δοχείο συλλογής νερού Ö Στεγανοποιητικό

8 1 Γενικές υποδείξεις 1 Λέξεις επισήμανσης και η σημασία τους ΚΙΝΔΥΝΟΣ Για μια άμεσα επικίνδυνη κατάσταση, που οδηγεί σε σοβαρό ή θανατηφόρο τραυματισμό. Για μια πιθανόν επικίνδυνη κατάσταση, που μπορεί να οδηγήσει σε σοβαρό ή θανατηφόρο τραυματισμό. Σύμβολα Σύμβολο κλειδαριάς Ένδειξη για την αντικλεπτική προστασία Ένδειξη σέρβις Παραδώστε τα υλικά στην ανακύκλωση Volt Εναλλασσόμενο ρεύμα Ampere Watt Hertz Ονομαστικός αριθμός στροφών χωρίς φορτίο Διάμετρος Χιλιοστά Για μια πιθανόν επικίνδυνη κατάσταση, που ενδέχεται να οδηγήσει σε τραυματισμό ή υλικές ζημιές. Για υποδείξεις χρήσης και άλλες χρήσιμες πληροφορίες. 2 Επεξήγηση εικονοσυμβόλων και λοιπών υποδείξεων Σύμβολα απαγόρευσης Απαγορεύεται η μεταφορά με γερανό Σύμβολα προειδοποίησης Στροφές ανά λεπτό Προειδοποίηση για κίνδυνο γενικής φύσης Προειδοποίηση για επικίνδυνη ηλεκτρική τάση Ένδειξη διατρητικής ισχύος Στη βάση διάτρησης και στην πλάκα βάσης υποπίεσης Προειδοποίηση για καυτή επιφάνεια Σύμβολα υποχρέωσης VACUUM Χρησιμοποιήστε προστατευτικά γυαλιά Χρησιμοποιήστε προστατευτικά υποδήματα Χρησιμοποιήστε προστατευτικό κράνος Πριν από τη χρήση διαβάστε τις οδηγίες χρήσης Χρησιμοποιήστε ωτοασπίδες Χρησιμοποιήστε προστατευτικά γάντια VACUUM Επάνω: Για οριζόντιες διατρήσεις με στερέωση με υποπίεση δεν επιτρέπεται η χρήση της βάσης διάτρησης χωρίς πρόσθετη ασφάλιση. Κάτω: Δεν επιτρέπεται η διάτρηση με βάση διάτρησης σε ύψος πάνω από το κεφάλι με στερέωση με υποπίεση. 211

9 Στο εργαλείο Σημείο αναγραφής στοιχείων αναγνώρισης στο εργαλείο Η περιγραφή τύπου και ο κωδικός σειράς βρίσκονται στην πινακίδα τύπου του εργαλείου σας. Αντιγράψτε αυτά τα στοιχεία στις οδηγίες χρήσης και αναφέρετε πάντα αυτά τα στοιχεία όταν απευθύνεστε στην αντιπροσωπεία μας ή στο σέρβις. Τύπος: Γενιά: 02 Αρ. σειράς: Για εργασίες σε οροφές προβλέπεται υποχρεωτικά το σύστημα συλλογής νερού σε συνδυασμό με τη χρήση ενός απορροφητήρα υγρών. Στο εργαλείο PRC GFCI D B/2004 Εργασία μόνο όταν ο διακόπτης PRCD μπορεί να λειτουργήσει. 212

10 2 Περιγραφή 1 Κατάλληλη χρήση Το DD 160 είναι ένα ηλεκτρικό αδαμαντοφόρο δράπανο και προορίζεται για υγρή διάτρηση με σταθερή βάση διαμπερών οπών σε (οπλισμένα) ορυκτά υποστρώματα με αδαμαντοφόρα ποτηροτρύπανα (χωρίς καθοδήγηση με το χέρι). Κατά τη χρήση, πρέπει να φροντίζετε να υπάρχει επαρκής αγκύρωση του εργαλείου με ούπατ ή με τη βάση υποπίεσης στο υπόστρωμα. Για να αποφύγετε τραυματισμούς, χρησιμοποιήστε μόνο γνήσια ποτηροτρύπανα και αξεσουάρ για DD 160 της Hilti. Ακολουθήστε επίσης τις υποδείξεις ασφαλείας και χειρισμού των αξεσουάρ που χρησιμοποιείτε. Ακολουθήστε όσα αναφέρονται στις οδηγίες χρήσης για τη λειτουργία, τη φροντίδα και τη συντήρηση. Προσέξτε τις εθνικές απαιτήσεις προστασίας κατά την εργασία. Από το εργαλείο, τα αξεσουάρ και τα εξαρτήματα μπορούν να προκύψουν κίνδυνοι σε περίπτωση χρήσης από μη εκπαιδευμένο προσωπικό, ακατάλληλου χειρισμού ή ακατάλληλης χρήσης. Για εργασίες προς τα επάνω προβλέπεται υποχρεωτικά το σύστημα συλλογής νερού σε συνδυασμό με τη χρήση ενός απορροφητήρα υγρών. Για οριζόντιες διατρήσεις με στερέωση με υποπίεση (αξεσουάρ) δεν επιτρέπεται η χρήση της βάσης διάτρησης χωρίς πρόσθετη ασφάλιση. Μη χρησιμοποιείτε για εργασίες ρύθμισης στη βασική πλάκα κρουστικά εργαλεία (σφύρες). Δεν επιτρέπονται οι παραποιήσεις ή τροποποιήσεις στο εργαλείο, στη βάση διάτρησης και στα αξεσουάρ. Το εργαλείο πρέπει να χρησιμοποιείται μόνο σε ηλεκτρικά δίκτυα με αγωγό προστασίας και επαρκείς διαστάσεις. Δεν επιτρέπεται η διάτρηση επιβλαβών για την υγεία υλικών (π.χ. αμίαντος). ΚΙΝΔΥΝΟΣ Χρησιμοποιείτε μόνο γνήσια αξεσουάρ ή πρόσθετα εργαλεία, που αναφέρονται στις οδηγίες χρήσης. Η χρήση αξεσουάρ ή πρόσθετων εργαλείων διαφορετικών από αυτά που αναφέρονται στις οδηγίες χρήσης μπορεί να σημαίνει για σας κίνδυνο τραυματισμού. 2 Χρήση με διάφορα επίπεδα εξοπλισμού Εξοπλισμός Ποτηροτρύπανα Κατεύθυνση διάτρησης Σύστημα χωρίς σύστημα συλλογής νερού και απορροφητήρα υγρών Σύστημα με σύστημα συλλογής νερού mm Όχι προς τα επάνω mm Όχι προς τα επάνω Σύστημα με σύστημα συλλογής νερού και απορροφητήρα υγρών mm Όλες οι κατευθύνσεις 3 Πίνακας των ταχυτήτων και των αντίστοιχων διαμέτρων τρυπανιών Ποτηροτρύπανα mm Ποτηροτρύπανα ίντσες Αριθμός στροφών χωρίς φορτίο /min ³ ₄ 5¹ ₂ ¹ ₂ 570 Ταχύτητα 213

11 4 Ένδειξη κατάστασης Ένδειξη Κατάσταση Περιγραφή/πληροφορία Ένδειξη αντικλεπτικής προστασίας (2) αναβοσβήνει κίτρινη Ένδειξη κατάστασης (3) ανάβει κόκκινη και το εργαλείο λειτουργεί Το εργαλείο έχει αντικλεπτική προστασία και πρέπει να ξεκλειδωθεί με το κλειδί ενεργοποίησης. Οι ψήκτρες έχουν φθαρεί υπερβολικά. Μπορείτε να χρησιμοποιήσετε το εργαλείο για ακόμη μερικές ώρες πραγματικής λειτουργίας από τη στιγμή που θα ανάψει η ένδειξη, μέχρι να τεθεί σε λειτουργία η αυτόματη απενεργοποίηση. Αντικαταστήστε έγκαιρα τις ψήκτρες, ώστε το εργαλείο σας να βρίσκεται πάντα σε ετοιμότητα λειτουργίας. Πρέπει να αντικατασταθούν οι ψήκτρες. ανάβει κόκκινη και το εργαλείο δε λειτουργεί αναβοσβήνει κόκκινη Ένδειξη διατρητικής ισχύος (4) ανάβει πορτοκαλί Προσωρινό σφάλμα, βλέπε κεφάλαιο Αναζήτηση σφαλμάτων. Πολύ χαμηλή εξάσκηση πίεσης Ανάβει πράσινη Ιδανική εξάσκηση πίεσης ανάβει κόκκινη Πολύ υψηλή εξάσκηση πίεσης 5 Αντικλεπτική προστασία TPS (προαιρετικά) Το εργαλείο μπορεί να εξοπλιστεί προαιρετικά με τη λειτουργία "αντικλεπτική προστασία TPS". Εάν το εργαλείο είναι εξοπλισμένο με αυτήν τη λειτουργία, μπορεί να ξεκλειδωθεί και να τεθεί σε λειτουργία μόνο με το σχετικό κλειδί ενεργοποίησης. 6 Το εργαλείο παραδίδεται με τον ακόλουθο βασικό εξοπλισμό: Εργαλείο με περιστροφικό χειριστήριο ή μοχλό Οδηγίες χρήσης Συσκευασία σε χαρτοκιβώτιο 7 Χρήση μπαλαντέζας Χρησιμοποιείτε μόνο μπαλαντέζες εγκεκριμένες για την εφαρμογή με επαρκή διατομή. Προτεινόμενες ελάχιστες διατομές και μεγ. μήκος καλωδίων Διατομή καλωδίου 1,5 mm² 2,5 mm² Τάση τροφοδοσίας 100 V δεν προτείνεται δεν προτείνεται Τάση τροφοδοσίας 110 V δεν προτείνεται Τάση τροφοδοσίας 127 V δεν προτείνεται Τάση τροφοδοσίας 220 V Τάση τροφοδοσίας 230 V Τάση τροφοδοσίας 240 V 15 m 20 m 35 m 65 m 40 m 70 m 40 m 70 m 3,5 mm² 25 m δεν προτείνεται δεν προτείνεται 4,0 mm² δεν προτείνεται 30 m 35 m δεν προτείνεται 105 m δεν προτείνεται δεν προτείνεται δεν προτείνεται 110 m Μη χρησιμοποιείτε μπαλαντέζες με διατομή καλωδίου 1,25 mm². Χρησιμοποιείτε μόνο μπαλαντέζες που έχουν αγωγό προστασίας. 8 Χρήση γεννήτριας ή μετασχηματιστή Το παρόν εργαλείο μπορεί να χρησιμοποιηθεί με γεννήτρια ή με μετασχηματιστή που βρίσκεται στο κτίριο, όταν πληρούνται οι ακόλουθες προϋποθέσεις: Ισχύς τουλάχιστον η διπλάσια από την ισχύ που αναφέρεται στην πινακίδα τύπου του εργαλείου, η τάση λειτουργίας πρέπει να βρίσκεται πάντα μεταξύ +5 % και 15 % της ονομαστικής τάσης και η συχνότητα από 50 έως 60 Hz, ποτέ πάνω από 65 Hz, ενώ πρέπει να υπάρχει αυτόματος ρυθμιστής τάσης με ενίσχυση έναυσης. 214

12 Η ενεργοποίηση και απενεργοποίηση άλλων συσκευών μπορεί να προκαλέσει κορυφές χαμηλής τάσης και/ή υψηλής τάσης, οι οποίες ενδέχεται να προκαλέσουν ζημιά στο εργαλείο. Σε καμία περίπτωση μη χρησιμοποιείτε στη γεννήτρια/στο μετασχηματιστή και άλλες συσκευές ταυτόχρονα. 3 Αξεσουάρ Σύντομος κωδικός Ονομασία Περιγραφή Αντικλεπτική προστασία TPS (Theft Protection System) με Company Card, Company Remote και κλειδί ενεργοποίησης TPS-K Σύστημα συλλογής νερού προαιρετικά Χειροτροχός (μοχλός) Χειροτροχός (σταυρός) Προέκταση ποτηροτρύπανου (BI+) Βάση διάτρησης (με πλάκα βάσης αγκυρίου) Bάση διάτρησης (με σύνθετη βάση και μηχανισμό οριζόντιας περιστροφής) Βάση υποπίεσης DD-ST-120/160-VBP Οδηγός βάθους Βίδα στάθμισης Rota-Rail (εξάρτημα περιστροφής κολόνας) 4 Τεχνικά χαρακτηριστικά Διατηρούμε το δικαίωμα τεχνικών τροποποιήσεων! Το εργαλείο προσφέρεται σε διάφορες ονομαστικές τάσεις. Για την ονομαστική τάση και την ονομαστική κατανάλωση ρεύματος του εργαλείου σας συμβουλευτείτε την πινακίδα τύπου. Ονομαστική τάση [V] Ονομαστικό ρεύμα [Α] Συχνότητα δικτύου [Hz] GB 110 TW ,5 18, ,3 9,9 50/60 50/60 50/ /60 50/60 50/60 50/60 Άλλες πληροφορίες για το εργαλείο Ονομαστική κατανάλωση 2200 W στα 230 V Ονομαστικός αριθμός στροφών χωρίς φορτίο 420 /min (1η ταχύτητα), 700 /min (2η ταχύτητα), 1570 /min (3η ταχύτητα) 5 bar Μεγ. επιτρεπόμενη πίεση νερού 215

13 Διάσταση συστήματος με πλάκα βάσης αγκυρίου, (Μ x Π x Υ) Διάσταση συστήματος με συνδυαστική πλάκα βάσης, (Μ x Π x Υ) Βάρος συστήματος με πλάκα βάσης αγκυρίου 400 mm x 165 mm x 945 mm 610 mm x 250 mm x 952 mm 16,3 kg Βάρος συστήματος με συνδυαστική πλάκα βάσης 19,3 kg Κατηγορία προστασίας Κατηγορία προστασίας I (με γείωση) Το αναφερόμενο στις παρούσες οδηγίες επίπεδο κραδασμών έχει μετρηθεί σύμφωνα με τυποποιημένη με το ΕΝ μέθοδο μέτρησης και μπορεί να χρησιμοποιηθεί για τη σύγκριση μεταξύ ηλεκτρικών εργαλείων. Είναι κατάλληλο επίσης για πρόχειρη εκτίμηση της καταπόνησης από κραδασμούς. Το αναφερόμενο επίπεδο κραδασμών αντιπροσωπεύει τις κύριες εφαρμογές του ηλεκτρικού εργαλείου. Εάν ωστόσο το ηλεκτρικό εργαλείο χρησιμοποιηθεί σε άλλες εφαρμογές, με διαφορετικά εξαρτήματα ή με ελλειπή συντήρηση, ενδέχεται να διαφέρει το επίπεδο κραδασμών. Το γεγονός αυτό μπορεί να αυξήσει σημαντικά τις καταπονήσεις από κραδασμούς σε όλη τη διάρκεια του χρόνου εργασίας. Για μια ακριβής εκτίμηση της καταπόνησης από κραδασμούς θα πρέπει να συνυπολογίζονται και οι χρόνοι, στους οποίους είναι απενεργοποιημένο το εργαλείο ή λειτουργεί μεν, αλλά δεν χρησιμοποιείται πραγματικά. Το γεγονός αυτό μπορεί να μειώσει σημαντικά τις καταπονήσεις από κραδασμούς σε όλη τη διάρκεια του χρόνου εργασίας. Καθορίστε πρόσθετα μέτρα ασφαλείας για την προστασία του χρήστη από την επίδραση των κραδασμών, όπως για παράδειγμα: Συντήρηση ηλεκτρικού εργαλείου και εξαρτημάτων, διατήρηση χεριών σε κανονική θερμοκρασία, οργάνωση των σταδίων εργασίας. Πληροφορίες για θορύβους και κραδασμούς (υπολογισμένους κατά EN ) 106 db (A) Τυπική μέτρηση στάθμης θορύβου τύπου Α Τυπική μέτρηση τύπου Α, επιπέδου πίεσης. Ανακρίβεια για τις αναφερόμενες στάθμες θορύβου 93 db (A) 3 db (A) Τριαξονικές συνολικές τιμές δόνησης (διανυσματικό άθροισμα δονήσεων) στον τροχό χειρός (σταυρωτή λαβή) 4 m/s² Διάτρηση σε μπετόν (υγρή), ah, DD Ανακρίβεια (K) 1,5 m/s² 5 Υποδείξεις για την ασφάλεια 5.1 Γενικές υποδείξεις για την ασφάλεια για ηλεκτρικά εργαλεία a) Διαβάστε όλες τις υποδείξεις για την ασφάλεια και τις οδηγίες. Η παράβλεψη των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Φυλάξτε όλες τις υποδείξεις για την ασφάλεια και τις οδηγίες για μελλοντική χρήση. Ο όρος "ηλεκτρικό εργαλείο" που χρησιμοποιείται στις υποδείξεις για την ασφάλεια αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν συνδέοντάς τα στο ηλεκτρικό δίκτυο (με καλώδιο τροφοδοσίας) και σε ηλεκτρικά εργαλεία που λειτουργούν με επαναφορτιζόμενες μπαταρίες (χωρίς καλώδιο τροφοδοσίας). 5.1 Ασφάλεια χώρου εργασίας a) Διατηρείτε το χώρο εργασίας σας καθαρό και με καλό φωτισμό. Η αταξία στο χώρο εργασίας και οι μη φωτισμένες περιοχές μπορεί να οδηγήσουν σε ατυχήματα. 216 b) Μην εργάζεστε με το ηλεκτρικό εργαλείο σε περιβάλλον επικίνδυνο για εκρήξεις, στο οποίο υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Από τα ηλεκτρικά εργαλεία δημιουργούνται σπινθήρες, οι οποίοι μπορεί να αναφλέξουν τη σκόνη ή τις αναθυμιάσεις. c) Κατά τη χρήση του ηλεκτρικού εργαλείου κρατάτε μακριά τα παιδιά και άλλα πρόσωπα. Εάν σας αποσπάσουν την προσοχή, μπορεί να χάσετε τον έλεγχο του εργαλείου. 5.2 Ηλεκτρική ασφάλεια Το φις σύνδεσης του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται σε καμία περίπτωση η μετατροπή του φις. Μη χρησιμοποιείτε αντάπτορες φις μαζί με γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί μετατροπές και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. b) Αποφεύγετε την επαφή του σώματος με γειωμένες επιφάνειες, όπως σωλήνες, καλοριφέρ, ηλεκτρικές κουζίνες και ψυγεία. Υπάρχει αυξηa)

14 μένος κίνδυνος ηλεκτροπληξίας, όταν το σώμα σας είναι γειωμένο. c) Μην εκθέτετε τα ηλεκτρικά εργαλεία σε βροχή ή σε υγρασία. Η εισχώρηση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. d) Μη χρησιμοποιείτε το καλώδιο για να μεταφέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο ή για να τραβήξετε το φις από την πρίζα. Κρατάτε το καλώδιο μακριά από υψηλές θερμοκρασίες, λάδια, αιχμηρές ακμές ή περιστρεφόμενα μέρη του εργαλείου. Τα ελαττωματικά ή τα περιστραμμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. e) Όταν εργάζεστε με το ηλεκτρικό εργαλείο σε υπαίθριους χώρους, χρησιμοποιείτε μόνο καλώδια προέκτασης (μπαλαντέζες), που είναι κατάλληλα για χρήση σε εξωτερικούς χώρους. Η χρήση ενός καλωδίου προέκτασης κατάλληλου για χρήση σε υπαίθριους χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας. f) Εάν δεν μπορεί να αποφευχθεί η λειτουργία του ηλεκτρικού εργαλείου σε περιβάλλον με υγρασία, χρησιμοποιήστε αυτόματο ρελέ. Η χρήση ενός αυτόματου ρελέ μειώνει τον κίνδυνο ηλεκτροπληξίας. 5.3 Ασφάλεια προσώπων Να είσαστε πάντα προσεκτικοί, να προσέχετε τί κάνετε και να εργάζεστε με το ηλεκτρικό εργαλείο με περίσκεψη. Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν είσαστε κουρασμένοι ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών ουσιών, οινοπνεύματος ή φαρμάκων. Μία στιγμή απροσεξίας κατά τη χρήση του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. b) Φοράτε προσωπικό εξοπλισμό προστασίας και πάντα προστατευτικά γυαλιά. Φορώντας προσωπικό εξοπλισμό προστασίας, όπως μάσκα προστασίας από τη σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτοασπίδες, ανάλογα με το είδος και τη χρήση του ηλεκτρικού εργαλείου, μειώνεται ο κίνδυνος τραυματισμών. c) Αποφεύγετε την ακούσια θέση σε λειτουργία του εργαλείου. Βεβαιωθείτε ότι είναι απενεργοποιημένο το ηλεκτρικό εργαλείο, πριν το συνδέσετε στην παροχή ρεύματος και/ή πριν τοποθετήσετε την μπαταρία και πριν το μεταφέρετε. Εάν μεταφέροντας το ηλεκτρικό εργαλείο έχετε το δάκτυλό σας στο διακόπτη ή συνδέσετε το εργαλείο στο ρεύμα ενώ ο διακόπτης βρίσκεται στη θέση ΟΝ, μπορεί να προκληθούν ατυχήματα. d) Απομακρύνετε τα εργαλεία ρύθμισης ή τα κλειδιά από το ηλεκτρικό εργαλείο, πριν το θέσετε σε λειτουργία. Ένα εργαλείο ή κλειδί που βρίσκεται σε κάποιο περιστρεφόμενο εξάρτημα του ηλεκτρικού εργαλείου, μπορεί να προκαλέσει τραυματισμούς. e) Αποφύγετε τις αφύσικες στάσεις του σώματος. Φροντίστε για την ασφαλή στήριξη του σώματός σας και διατηρείτε πάντα την ισορροπία σας. Έτσι μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις. a) Φοράτε κατάλληλα ρούχα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά, τα ρούχα και τα γάντια μακριά από περιστρεφόμενα εξαρτήματα. Τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να παγιδευτούν από περιστρεφόμενα εξαρτήματα. g) Εάν υπάρχει η δυνατότητα σύνδεσης συστημάτων αναρρόφησης και συλλογής σκόνης, βεβαιωθείτε ότι είναι συνδεδεμένα και ότι χρησιμοποιούνται σωστά. Η χρήση συστήματος αναρρόφησης σκόνης μπορεί να μειώσει τους κινδύνους που προέρχονται από τη σκόνη. f) 5.4 Χρήση και αντιμετώπιση του ηλεκτρικού εργαλείου Μην υπερφορτίζετε το εργαλείο. Χρησιμοποιείτε για την εργασία σας το ηλεκτρικό εργαλείο που προορίζεται για αυτήν. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και με μεγαλύτερη ασφάλεια στην αναφερόμενη περιοχή ισχύος. b) Μη χρησιμοποιείτε ποτέ ένα ηλεκτρικό εργαλείο, ο διακόπτης του οποίου είναι χαλασμένος. Ένα ηλεκτρικό εργαλείο το οποίο δεν μπορεί να τεθεί πλέον σε λειτουργία ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί. c) Αποσυνδέστε το φις από την πρίζα και/ή απομακρύνετε τις μπαταρίες πριν διεξάγετε ρυθμίσεις στο εργαλείο, αντικαταστήσετε κάποιο αξεσουάρ ή αποθηκεύσετε το εργαλείο. Αυτά τα προληπτικά μέτρα ασφαλείας αποτρέπουν την ακούσια εκκίνηση του ηλεκτρικού εργαλείου. d) Φυλάτε τα ηλεκτρικά εργαλεία που δε χρησιμοποιείτε μακριά από παιδιά. Μην αφήνετε να χρησιμοποιήσουν το εργαλείο άτομα που δεν είναι εξοικειωμένα με αυτό ή που δεν έχουν διαβάσει τις οδηγίες χρήσης. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα, όταν χρησιμοποιούνται από άπειρα πρόσωπα. e) Φροντίζετε σχολαστικά τα ηλεκτρικά εργαλεία. Ελέγχετε, εάν τα κινούμενα μέρη λειτουργούν άψογα και δεν μπλοκάρουν, εάν έχουν σπάσει κάποια εξαρτήματα ή έχουν υποστεί τέτοια ζημιά ώστε να επηρεάζεται αρνητικά η λειτουργία του ηλεκτρικού εργαλείου. Δώστε τα χαλασμένα εξαρτήματα για επισκευή πριν χρησιμοποιήσετε ξανά το εργαλείο. Πολλά ατυχήματα οφείλονται σε κακά συντηρημένα ηλεκτρικά εργαλεία. f) Διατηρείτε τα εξαρτήματα κοπής αιχμηρά και καθαρά. Τα σχολαστικά συντηρημένα εξαρτήματα κοπής με αιχμηρές ακμές κολλάνε σπανιότερα και καθοδηγούνται με μεγαλύτερη ευκολία. g) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα αξεσουάρ, τα εργαλεία ρύθμισης κτλ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε ταυτόχρονα υπόψη τις συνθήκες εργασίες και την προς εκτέλεση εργασία. Η χρήση ηλεκτρικών εργαλείων για εργασίες διαφορετικές από τις προβλεπόμενες μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις. a) 217

15 5.5 Σέρβις a) Αναθέτετε την επισκευή του ηλεκτρικού εργαλείου μόνο σε κατάλληλο εξειδικευμένο προσωπικό με χρήση μόνο γνήσιων ανταλλακτικών. Με αυτόν τον τρόπο διασφαλίζεται ότι θα διατηρηθεί η ασφάλεια του ηλεκτρικού εργαλείου. 5.2 Κατάλληλη διευθέτηση και οργάνωση χώρων εργασίας Ζητήστε άδεια από το μηχανικό της οικοδομής πριν από τις εργασίες διάτρησης. Οι εργασίες διάτρησης σε κτίρια και άλλες δομικές κατασκευές μπορεί να επηρεάσουν τη στατικότητα, ιδίως με το κόψιμο οπλισμού ή φέροντων στοιχείων. b) Στις διαμπερείς διατρήσεις σε τοιχία ασφαλίστε την περιοχή πίσω από τον τοίχο, διότι μπορεί να πέσει υλικό ή ο πυρήνας διάτρησης προς τα πίσω. Στις διαμπερείς διατρήσεις σε οροφές ασφαλίστε την περιοχή από κάτω, διότι μπορεί να πέσει υλικό ο πυρήνας διάτρησης. c) Τοποθετήστε τη διάταξη υποδοχής πάνω σε σταθερή, επίπεδη και οριζόντια επιφάνεια. Εάν η διάταξη υποδοχής μπορεί να ολισθαίνει ή να κουνιέται, δεν μπορείτε να καθοδηγήσετε το ηλεκτρικό εργαλείο ομοιόμορφα και με σιγουριά. d) Ελέγξτε τη σύσταση της επιφάνειας. Οι τραχιές επιφάνειες μπορεί να μειώσουν τη δύναμη στερέωσης. Επενδύσεις ή υλικά σύνδεσης μπορεί να αποσυνδεθούν κατά την εργασία. e) Μην καταπονείτε υπερβολικά τη διάταξη υποδοχής και μην τη χρησιμοποιείτε ως σκάλα ή ικρίωμα. Η υπερκαταπόνηση ή το ανέβασμα πάνω στη διάταξη υποδοχής μπορεί να προκαλέσει μετατόπιση του κέντρου βάρους της διάταξης υποδοχής προς τα επάνω και ανατροπή της. f) Χρησιμοποιήστε μάσκα προστασίας της αναπνοής σε περίπτωση εργασιών κατά τις οποίες δημιουργείται σκόνη. g) Στις εργασίες σε υπαίθριους χώρους προτείνεται η χρήση λαστιχένιων γαντιών και αντιολισθητικών υποδημάτων. h) Κρατήστε το καλώδιο τροφοδοσίας και την μπαλαντέζα, το λάστιχο αναρρόφησης και το λάστιχο υποπίεσης μακριά από περιστρεφόμενα εξαρτήματα. i) Μην εργάζεστε πάνω σε σκάλα. a) 5.1 Γενικά μέτρα ασφαλείας Διατηρείτε τις χειρολαβές στεγνές, καθαρές και απαλλαγμένες από λιπαρές ουσίες και γράσα. b) Ποτέ μην αφήνετε το εργαλείο χωρίς επίβλεψη. c) Φυλάξτε τα εργαλεία που δεν χρησιμοποιείτε με ασφαλή τρόπο. Εργαλεία που δε χρησιμοποιούνται πρέπει να φυλάσσονται σε στεγνό, υπερυψωμένο ή κλειδωμένο χώρο, εκτός της εμβέλειας παιδιών. a) 218 d) Θα πρέπει να έχετε μάθει στα παιδιά, ότι δεν επιτρέπεται να παίζουν με τη συσκευή. e) Η συσκευή δεν προορίζεται για χρήση από παιδιά ή αδύναμα άτομα χωρίς να έχουν ενημερωθεί. f) Ποτέ μη χρησιμοποιείτε το εργαλείο χωρίς το PRCD που υπάρχει στη συσκευασία (εργαλεία χωρίς PRCD, ποτέ χωρίς μετασχηματιστή αποσύνδεσης). Πριν από κάθε χρήση, ελέγχετε το PRCD. g) Ελέγξτε για τυχόν ζημιές το εργαλείο και τα αξεσουάρ. Πριν την περαιτέρω χρήση πρέπει να ελέγχετε σχολαστικά την απρόσκοπτη και κατάλληλη λειτουργία των συστημάτων προστασίας ή των εξαρτημάτων που έχουν υποστεί μικρή ζημιά. Ελέγξτε εάν λειτουργούν σωστά και δεν κολλούν τα κινούμενα μέρη ή εάν υπάρχουν εξαρτήματα που έχουν υποστεί ζημιά. Όλα τα εξαρτήματα πρέπει να είναι σωστά τοποθετημένα και να πληρούν όλες τις απαιτήσεις ώστε να διασφαλίζεται η απρόσκοπτη λειτουργία του εργαλείου. Τα συστήματα προστασίας και τα εξαρτήματα που έχουν υποστεί ζημιά πρέπει να επισκευάζονται ή να αντικαθιστώνται με κατάλληλο τρόπο από ένα αναγνωρισμένο εξειδικευμένο εργαστήριο, εφόσον δεν αναφέρεται κάτι διαφορετικό στις οδηγίες χρήσης. h) Αποφύγετε την επαφή του δέρματος με τη λάσπη διάτρησης. i) Χρησιμοποιείτε μάσκα προστασίας της αναπνοής στις εργασίες κατά τις οποίες παράγεται σκόνη, π.χ. στη στεγνή διάτρηση. Συνδέστε μια συσκευή αναρρόφησης σκόνης. Δεν επιτρέπεται η διάτρηση επιβλαβών για την υγεία υλικών (π.χ. αμίαντος). j) Σκόνες υλικών όπως σοβάδες με περιεκτικότητα σε μόλυβδο, ορισμένων ειδών ξύλων, ορυκτών και μετάλλων μπορεί να είναι επιβλαβείς για την υγεία. Η επαφή ή η εισπνοή της σκόνης μπορεί να προκαλέσει αλλεργικές αντιδράσεις και/ή παθήσεις του αναπνευστικού συστήματος του χρήστη ή ατόμων που βρίσκονται κοντά. Κάποιες συγκεκριμένες σκόνες, όπως για παράδειγμα η σκόνη από δρυ ή οξιά θεωρούνται ως καρκινογόνες, ιδίως σε συνδυασμό με πρόσθετες ουσίες επεξεργασίας ξύλου (χρωμάτια, υλικά προστασίας ξυλείας). Η επεξεργασία υλικών με αμίαντο επιτρέπεται μόνο από εξειδικευμένο προσωπικό. Χρησιμοποιείτε κατά το δυνατό σύστημα αναρρόφησης σκόνης. Για να επιτύχετε μεγάλο βαθμό αναρρόφησης σκόνης, χρησιμοποιήστε μια κατάλληλη φορητή ηλεκτρική σκούπα που προτείνεται από τη Hilti για ξύλο και/ή σκόνη υλικών, που να είναι κατάλληλη για το συγκεκριμένο ηλεκτρικό εργαλείο. Φροντίστε για καλό αερισμό του χώρου εργασίας. Προτείνεται η χρήση μάσκας προστασίας της αναπνοής κατηγορίας φίλτρου P Προσέξτε τις διατάξεις που ισχύουν στη χώρα σας για τα υλικά που πρόκειται να επεξεργαστείτε.

16 5.2 Μηχανικά μέρη Ακολουθήστε τις υποδείξεις για τη φροντίδα και τη συντήρηση. b) Ακολουθήστε τις υποδείξεις για τη λίπανση και την αλλαγή εξαρτημάτων. c) Βεβαιωθείτε ότι τα εξαρτήματα διαθέτουν σύστημα υποδοχής κατάλληλο για το εργαλείο και ότι έχουν ασφαλίσει σωστά στο τσοκ. d) Βεβαιωθείτε ότι το εργαλείο είναι σωστά στερεωμένο στη βάση διάτρησης. e) Μην ακουμπάτε περιστρεφόμενα εξαρτήματα. f) Βεβαιωθείτε ότι έχετε σφίξει σωστά όλες τις βίδες σύσφιξης. g) Βεβαιωθείτε ότι είναι πάντα τοποθετημένη στη βάση διάτρησης η βίδα αναστολέα, διαφορετικά δεν υφίσταται η λειτουργία αναστολής που είναι σημαντική για την ασφάλεια. a) 5.3 Ηλεκτρικά μέρη Ελέγχετε τακτικά το καλώδιο σύνδεσης του εργαλείου και, σε περίπτωση ζημιάς, αναθέστε την αντικατάστασή του σε έναν αναγνωρισμένο ειδικό. Ελέγχετε τακτικά την μπαλαντέζα και αντικαταστήστε την εάν έχει υποστεί ζημιά. b) Εάν κατά την εργασία υποστεί ζημιά το καλώδιο τροφοδοσίας ή η μπαλαντέζα, δεν επιτρέπεται να ακουμπήσετε το καλώδιο. Αποσυνδέστε το φις από την πρίζα. c) Σε διακοπή ρεύματος: Απενεργοποιήστε το εργαλείο και αποσυνδέστε το φις από την πρίζα. d) Θα πρέπει να αποφεύγετε τη χρήση μπαλαντέζας σε πολύπριζο και ταυτόχρονη λειτουργία πολλών άλλων συσκευών. e) Ποτέ μη χρησιμοποιείτε το εργαλείο όταν είναι λερωμένο ή βρεγμένο. Η σκόνη, ιδίως αγώγιμων a) f) υλικών, ή η υγρασία που πιθανόν να υπάρχει στην επιφάνεια του εργαλείου ενδέχεται να οδηγήσουν υπό δυσμενείς συνθήκες σε ηλεκτροπληξία. Για αυτόν το λόγο αναθέτετε στο σέρβις της Hilti να ελέγχει τακτικά τα λερωμένα εργαλεία, ιδίως εάν κόβετε συχνά αγώγιμα υλικά. Ελέγξτε την περιοχή εργασίας πριν από την έναρξη της εργασίας για καλυμμένα ηλεκτρικά καλώδια, σωλήνες αερίου και ύδρευσης, π.χ. με ανιχνευτή μετάλλων. Τα εξωτερικά μεταλλικά μέρη στο εργαλείο μπορεί να μεταφέρουν τάση, εάν π.χ. κατά λάθος προκαλέσετε ζημιά σε ένα ηλεκτρικό καλώδιο. Αυτό αποτελεί σοβαρό κίνδυνο για ηλεκτροπληξία. 5.4 Θερμοκρασία Κατά την αλλαγή εξαρτημάτων χρησιμοποιήστε προστατευτικά γάντια! Το εξάρτημα μπορεί να αναπτύξει μεγάλες θερμοκρασίες κατά τη χρήση του. 5.5 Απαιτήσεις από το χρήστη Κάνετε διαλείμματα από την εργασία και ασκήσεις χαλάρωσης δακτύλων για την καλύτερη αιμάτωση των δακτύλων σας. 5.6 Προσωπικός εξοπλισμός προστασίας Ο χρήστης και τα πρόσωπα που βρίσκονται κοντά πρέπει κατά τη χρήση του εργαλείου να χρησιμοποιούν κατάλληλα προστατευτικά γυαλιά, προστατευτικό κράνος, ωτοασπίδες, προστατευτικά γάντια και προστατευτικά υποδήματα. 6 Θέση σε λειτουργία ριοχή από κάτω, διότι μπορεί να πέσει υλικό ο πυρήνας διάτρησης. Η τάση τροφοδοσίας πρέπει να συμφωνεί με τα στοιχεία που υπάρχουν στην πινακίδα τύπου. Το εργαλείο δεν επιτρέπεται να είναι συνδεδεμένο στο ηλεκτρικό δίκτυο. ΚΙΝΔΥΝΟΣ Στις διαμπερείς διατρήσεις σε τοιχία ασφαλίστε την περιοχή πίσω από τον τοίχο, διότι μπορεί να πέσει υλικό ή ο πυρήνας διάτρησης προς τα πίσω. Στις διαμπερείς διατρήσεις σε οροφές ασφαλίστε την πε- ΚΙΝΔΥΝΟΣ Φροντίστε να υπάρχει επαρκής στερέωση της βάσης στο υπόστρωμα. Μη χρησιμοποιείτε πολύπριζο για να παρακάμψετε τη γείωση. 6.1 Προετοιμασία Το εργαλείο και το αδαμαντοφόρο ποτηροτρύπανο είναι βαριά. Υπάρχει το ενδεχόμενο σύνθλιψης μερών 219

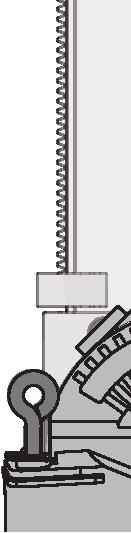

17 του σώματος. Χρησιμοποιείτε προστατευτικό κράνος, προστατευτικά γάντια και προστατευτικά υποδήματα. 6.1 Τοποθέτηση εργαλείου στη βάση Ο κινητήρας και το πέδιλο αποτελούν ένα ενιαίο σύνολο. Το εργαλείο μπορεί να αποσυνδεθεί από τη βάση μαζί με το πέδιλο. Απομακρύνετε τη βίδα αναστολής από το πίσω τμήμα της ράγας. Τοποθετήστε το εργαλείο από το προβλεπόμενο άνοιγμα του πέδιλου στην κολόνα. Ασφαλίστε με την ασφάλιση πέδιλου το πέδιλο στη ράγα και βεβαιωθείτε ότι στερεώθηκε καλά. Τοποθετήστε τη βίδα αναστολής ξανά στο πίσω τμήμα της ράγας. 6.2 Τοποθέτηση χειροτροχού 4 Μπορείτε να τοποθετήσετε τον χειροτροχό στην αριστερή ή δεξιά πλευρά στο πέδιλο. 6.4 Στερέωση βάσης με υποπίεση (για βάσεις με συνδυαστική πλάκα βάσης) 7 ΚΙΝΔΥΝΟΣ Ένα επιστρωμένο, επενδεδυμένο, τραχύ, ανώμαλο υπόστρωμα μπορεί να μειώσει αισθητά την αποτελεσματικότητα του συστήματος υποπίεσης. Ελέγξτε αν το υπόστρωμα είναι κατάλληλο για τη στερέωση της βάσης διάτρησης με υποπίεση. ΚΙΝΔΥΝΟΣ Δεν επιτρέπεται η διάτρηση σε ύψος πάνω από το κεφάλι μόνο με τη στερέωση υποπίεσης. Πριν χρησιμοποιήσετε την αντλία υποπίεσης, κατανοήστε το περιεχόμενο των οδηγιών χρήσης και ακολουθήστε τις οδηγίες. Πριν και κατά τη διάτρηση πρέπει να διασφαλίζετε ότι η ένδειξη στο μανόμετρο βρίσκεται στην πράσινη περιοχή. Τοποθετήστε τον χειροτροχό στον άξονα, στην αριστερή ή στη δεξιά πλευρά στο πέδιλο. Στερεώστε τον χειροτροχό. 6.3 Στερεώστε τη βάση με ένα αγκύριο 5 6 VACUUM Χρησιμοποιείτε αγκύρια κατάλληλα για το υπάρχον υπόστρωμα και προσέξτε τις οδηγίες τοποθέτησης του κατασκευαστή των αγκυρίων. Τα μεταλλικά διανοιγόμενα αγκύρια Hilti M16 είναι συνήθως κατάλληλα για στερεώσεις του εξοπλισμού διάτρησης πυρήνα με διαμάντι σε μη ρηγματωμένο σκυρόδεμα. Παρόλα αυτά ενδέχεται υπό συγκεκριμένες συνθήκες να είναι απαραίτητη μια εναλλακτική στερέωση. Σε περίπτωση ερωτήσεων σχετικά με την ασφαλή στερέωση απευθυνθείτε στο τεχνικό σέρβις της Hilti Τοποθετήστε για τη βάση αγκύρωσης σε απόσταση 267 mm (10 ½ "), ή για τη σύνθετη βάση 292 mm (11 ½ ") (ιδανική τιμή) από το κέντρο της διάτρησης το κατάλληλο για το υπόστρωμα αγκύριο. Βιδώστε τον άξονα σύσφιξης στο αγκύριο. Τοποθετήστε τη βάση του εργαλείου πάνω από τον άξονα και ευθυγραμμίστε τη. Βιδώστε στον άξονα το παξιμάδι σύσφιξης, χωρίς να το σφίξετε τελείως. Αλφαδιάστε με τις 4 βίδες στάθμισης την πλάκα βάσης. Βεβαιωθείτε ότι οι βίδες στάθμισης εδράζουν καλά στο υπόστρωμα. Σφίξτε με κατάλληλο γερμανικό κλειδί το παξιμάδι σύσφιξης στον άξονα σύσφιξης. Βεβαιωθείτε ότι το εργαλείο έχει στερεωθεί με ασφαλή τρόπο. 220 VACUUM Προαιρετικά σε περίπτωση χρήσης της βάσης με πλάκα βάσης αγκύρωσης και πλάκα βάσης υποπίεσης: Βιδώστε τη βάση αγκύρωσης στη βάση υποπίεσης. Δημιουργήστε μια σταθερή και επίπεδη σύνδεση μεταξύ πλάκας βάσης υποπίεσης και βάσης αγκύρωσης. Βεβαιωθείτε ότι το επιλεγμένο ποτηροτρύπανο δεν θα προκαλέσει ζημιά στην πλάκα βάσης υποπίεσης. Ξεβιδώστε τις 4 βίδες στάθμισης μέχρι να προεξέχουν περ. 5 mm κάτω από τη σύνθετη βάση ή τη βάση υποπίεσης. Συνδέστε τη σύνδεση υποπίεσης της σύνθεσης βάσης ή/και της βάσης υποπίεσης με την αντλία υποπίεσης. Καθορίστε το κέντρο της τρύπας. Τραβήξτε μια γραμμή μήκους περ. 800 mm από το κέντρο της τρύπας προς την κατεύθυνση στην οποία θα βρίσκεται το εργαλείο.

18 5. Κάντε σε απόσταση 292 mm (11 ½ ) από το κέντρο της οπής διάτρησης για τη συνδυαστική πλάκα βάσης ένα σημάδι πάνω στη γραμμή. 6. Θέστε σε λειτουργία την αντλία υποπίεσης και πιέστε τη βαλβίδα παροχής υποπίεσης. 7. Ευθυγραμμίστε το σημάδι της σύνθετης βάσης ή/και της βάσης υποπίεσης με τη γραμμή. 8. Εάν το εργαλείο είναι στη σωστή θέση, αφήστε τη βαλβίδα παροχής υποπίεσης και πιέστε το κόντρα στο υπόστρωμα. 9. Το αλφάδιασμα και η στήριξη της σύνθετης βάσης ή/και της βάσης υποπίεσης γίνεται με 4 βίδες στάθμισης. 10. Στις οριζόντιες διατρήσεις ασφαλίζετε επιπρόσθετα το εργαλείο. (π.χ. αλυσίδα στερεωμένη με αγκύρια, ) 1 Βεβαιωθείτε ότι το εργαλείο έχει στερεωθεί με ασφαλή τρόπο. 6.5 Στερεώστε τη βάση με βίδα στάθμισης 5. Στερεώστε τη βίδα στάθμισης στο επάνω άκρο της ράγας. Τοποθετήστε τη βάση διάτρησης στο υπόστρωμα. Αλφαδιάστε με τις 4 βίδες στάθμισης την πλάκα βάσης. Σφίξτε τη βάση διάτρησης με τη βίδα στάθμισης. Βεβαιωθείτε ότι το εργαλείο είναι στερεωμένο με ασφάλεια. 6.6 Ρύθμιση γωνίας διάτρησης στη βάση διάτρησης με σύνθετη βάση (Κλίμακα 7,5, μεγ. δυνατότητα ρύθμισης έως 45 ) Κίνδυνος σύνθλιψης των δακτύλων στην περιοχή των αρθρώσεων. Φοράτε προστατευτικά γάντια. 5. Ελευθερώστε, κάτω δεξιά στη βάση διάτρησης, το μοχλό ρύθμισης μέχρι να απασφαλίσουν τα στοιχεία με εγκοπές. Φέρτε την κολόνα στην επιθυμητή θέση. Κουμπώστε τα στοιχεία με εγκοπές. Χειριστείτε το μοχλό ρύθμισης μέχρι να ασφαλίσουν πλήρως τα στοιχεία με εγκοπές και να ακινητοποιηθεί ξανά το πλαίσιο. Φέρτε το μοχλό ρύθμισης ξανά σε κατακόρυφη θέση πιέζοντάς το προς το εσωτερικό και στη συνέχεια περιστρέψτε το στην επιθυμητή θέση. 6.7 Εγκατάσταση σύνδεσης παροχής νερού Ελέγχετε τακτικά τα λάστιχα για τυχόν ζημιές και βεβαιωθείτε ότι η πίεση του αγωγού νερού δεν υπερβαίνει τη μέγιστη επιτρεπόμενη πίεση των 5 bar. Βεβαιωθείτε ότι ο το λάστιχο δεν έρχεται σε επαφή με περιστρεφόμενα εξαρτήματα. Βεβαιωθείτε ότι ο το λάστιχο δεν θα υποστεί ζημιά κατά την προώθηση του πέδιλου. Ελέγξτε τη στεγανότητα του συνδεδεμένου συστήματος νερού. Χρησιμοποιείτε μόνο καθαρό νερό ή νερό χωρίς σωματίδια για να αποφύγετε την πρόκληση ζημιάς στα εξαρτήματα. Επιπρόσθετα, μπορείτε να τοποθετήσετε έναν προαιρετικό δείκτη ροής ανάμεσα στην παροχή του εργαλείου και την παροχή νερού. Κλείστε το εξάρτημα ρύθμισης ροής νερού στο εργαλείο. Δημιουργήστε τη σύνδεση με την παροχή νερού. (Σύνδεσμος με λάστιχο) 6.8 Τοποθέτηση συστήματος συλλογής νερού (αξεσουάρ) 11 Για εργασίες σε οροφές προβλέπεται υποχρεωτικά το σύστημα συλλογής νερού σε συνδυασμό με τη χρήση ενός απορροφητήρα υγρών. Το εργαλείο πρέπει να βρίσκεται υπό γωνία 90 προς την οροφή. Το στεγανοποιητικό πρέπει να είναι προσαρμοσμένο στη διάμετρο του αδαμαντοφόρου ποτηροτρύπανου. Με τη χρήση του συστήματος συλλογής νερού μπορείτε να διοχετεύετε ελεγχόμενα το νερό και με αυτόν τον τρόπο να αποτρέπετε την έντονη ρύπανση του περιβάλλοντος χώρου. Μαζί με έναν απορροφητήρα υγρών επιτυγχάνεται το καλύτερο αποτέλεσμα Ξεβιδώστε τη βίδα στην μπροστινή πλευρά της ράγας. Σπρώξτε στη θέση του το στήριγμα συλλογής νερού. Τοποθετήστε τη βίδα και σφίξτε τη. Τοποθετήστε το δοχείο συλλογής νερού ανάμεσα στους δύο κινούμενους βραχίονες του στηρίγματος. Στερεώστε το δοχείο συλλογής νερού στο στήριγμα με τις δύο βίδες κοντράροντας στο υπόστρωμα. Συνδέστε έναν απορροφητήρα υγρών στο δοχείο συλλογής νερού ή συνδέστε ένα λάστιχο μέσω του οποίου μπορεί να εκρεύσει το νερό. 221

19 6.9 Τοποθέτηση αδαμαντοφόρου ποτηροτρύπανου 12 ΚΙΝΔΥΝΟΣ Μη χρησιμοποιείτε εξαρτήματα που έχουν υποστεί ζημιά. Ελέγχετε πριν από κάθε χρήση τα εξαρτήματα για τυχόν θραύσματα και ρωγμές, φθορά ή έντονη φθορά από την χρήση. Μην χρησιμοποιείτε εξαρτήματα που έχουν υποστεί ζημιά. Μπορεί να εκσφενδονιστούν θραύσματα του αντικειμένου ή σπασμένα εξαρτήματα και να προκαλέσουν τραυματισμούς και εκτός της περιοχής εργασίας. Πρέπει να αντικαθιστάτε τα αδαμαντοφόρα ποτηροτρύπανα μόλις μειωθεί αισθητά οι απόδοση κοπής ή/και η πρόοδος διάτρησης. Γενικά, αυτό έχει συμβεί, όταν το ύψος των αδαμαντοφόρων τμημάτων είναι μικρότερο από 2 mm. ΚΙΝΔΥΝΟΣ Για να αποφύγετε τραυματισμούς, χρησιμοποιήστε μόνο γνήσια ποτηροτρύπανα και αξεσουάρ για DD 160 της Hilti. Στα εργαλεία με τσοκ BI+ επιτρέπεται μόνο η χρήση γνήσιων ποτηροτρύπανων της Hilti. Στο εξάρτημα μπορεί να αναπτυχθούν υψηλές θερμοκρασίες από τη χρήση ή από το τρόχισμα. Μπορεί να καείτε στα χέρια. Για την αλλαγή των εξαρτημάτων χρησιμοποιείτε προστατευτικά γάντια. Αποσυνδέστε το φις από την πρίζα. ΚΙΝΔΥΝΟΣ Η λανθασμένη τοποθέτηση και ρύθμιση της θέσης του ποτηροτρύπανου μπορεί να προκαλέσει επικίνδυνες καταστάσεις από την θραύση και τον εκσφενδονισμό εξαρτημάτων. Ελέγξτε τη σωστή έδραση του ποτηροτρύπανου. Για εναλλακτικά τσοκ, ασφαλίστε τον άξονα του εργαλείου με κατάλληλο γερμανικό κλειδί και σφίξτε το ποτηροτρύπανο με ένα ακόμη κατάλληλο γερμανικό κλειδί Επιλογή αριθμού στροφών (ταχύτητας) 13 Η επιλογή να μην γίνεται όσο λειτουργεί το εργαλείο. Περιμένετε να σταματήσει τελείως ο άξονας. Στο εξάρτημα μπορεί να αναπτυχθούν υψηλές θερμοκρασίες από τη χρήση ή από το τρόχισμα. Μπορεί να καείτε στα χέρια. Για την αλλαγή των εξαρτημάτων χρησιμοποιείτε προστατευτικά γάντια. Αποσυνδέστε το φις από την πρίζα. Για εναλλακτικά τσοκ, ασφαλίστε τον άξονα του εργαλείου με κατάλληλο γερμανικό κλειδί και απομακρύνετε στη συνέχεια το ποτηροτρύπανο με ένα ακόμη κατάλληλο γερμανικό κλειδί. Επιλέξτε τη θέση του διακόπτη σύμφωνα με τη διάμετρο διάτρησης που χρησιμοποιείτε (βλέπε κεφάλαιο 3). Περιστρέψτε το διακόπτη στην προτεινόμενη θέση, περιστρέφοντας ταυτόχρονα με το χέρι το ποτηροτρύπανο Αφαίρεση αδαμαντοφόρου ποτηροτρύπανου 222 Ασφαλίστε με την ασφάλιση πέδιλου το πέδιλο στη ράγα και βεβαιωθείτε ότι στερεώθηκε καλά. Ανοίξτε το τσοκ (ΒΙ+) περιστρέφοντάς το με τη φορά του συμβόλου που απεικονίζει έναν ανοιχτό συνδετήρα. Τοποθετήστε το αδαμαντοφόρο ποτηροτρύπανο από κάτω στην οδόντωση του τσοκ (BI+) στο εργαλείο και περιστρέψτε το μέχρι να ασφαλίσει. Κλείστε το τσοκ (ΒΙ+) περιστρέφοντάς το με τη φορά του συμβόλου που απεικονίζει έναν κλειστό συνδετήρα. Ελέγξτε εάν έχει εδράσει καλά το ποτηροτρύπανο στο τσοκ, τραβώντας και κουνώντας το προς όλες τις κατευθύνσεις. Ασφαλίστε με την ασφάλιση πέδιλου το πέδιλο στη ράγα και βεβαιωθείτε ότι στερεώθηκε καλά. Ανοίξτε το τσοκ (ΒΙ+) περιστρέφοντάς το με τη φορά του συμβόλου που απεικονίζει έναν ανοιχτό συνδετήρα. Τραβήξτε το χιτώνιο χειρισμού στο τσοκ προς το εργαλείο με τη φορά του βέλους. Με αυτόν τον τρόπο απασφαλίζεται το ποτηροτρύπανο. Απομακρύνετε το ποτηροτρύπανο.

20 7 Χειρισμός Βεβαιωθείτε ότι ο το καλώδιο τροφοδοσίας δεν έρχεται σε επαφή με περιστρεφόμενα εξαρτήματα. Βεβαιωθείτε ότι ο το καλώδιο τροφοδοσίας δεν θα υποστεί ζημιά κατά την προώθηση του πέδιλου. Το εργαλείο και η διαδικασία διάτρησης παράγει θόρυβο. Φοράτε ωτοασπίδες. Ο πολύ δυνατός θόρυβος μπορεί να προκαλέσει βλάβες στην ακοή. Από τη διάτρηση ενδέχεται να προκληθούν επικίνδυνα θραύσματα. Τα θραύσματα του υλικού μπορεί να προκαλέσουν τραυματισμούς στο σώμα και στα μάτια. Χρησιμοποιείτε προστατευτικά γυαλιά και προστατευτικό κράνος. Φέρτε το κλειδί ενεργοποίησης ή την πόρπη του ρολογιού TPS απευθείας πάνω στο σύμβολο της κλειδαριάς. Όταν σβήσει η κίτρινη λυχνία αντικλεπτικής προστασίας, το εργαλείο έχει ενεργοποιηθεί. Εάν διακοπεί η παροχή ρεύματος, για παράδειγμα αλλάζοντας χώρο εργασίας ή διακοπής ρεύματος, η ετοιμότητα λειτουργίας του εργαλείου διατηρείται για περ. 20 λεπτά. Σε μεγαλύτερες διακοπές πρέπει να ενεργοποιηθεί ξανά το εργαλείο με το κλειδί ενεργοποίησης. 7.2 Ενεργοποίηση λειτουργίας αντικλεπτικής προστασίας για το εργαλείο Περαιτέρω αναλυτικές πληροφορίες για την ενεργοποίηση και τη χρήση της αντικλεπτικής προστασίας μπορείτε να βρείτε στις οδηγίες χρήσης Αντικλεπτική προστασία. 7.2 Ενεργοποίηση και έλεγχος αυτόματου ρελέ ασφαλείας PRCD Η επιλογή να μην γίνεται όσο λειτουργεί το εργαλείο. Περιμένετε μέχρι να σταματήσει ο άξονας. Η αποσύνδεση της διάταξης οριζόντιας περιστροφής της βάσης διάτρησης μπορεί να προκαλέσει ξαφνική ανατροπή της κολόνας. PRC GFCI D Προσέξτε για περιστρεφόμενα εξαρτήματα κατά τη ρύθμιση της ρύθμιση νερού με το εργαλείο ενεργοποιημένο. 7.1 Αντικλεπτική προστασία TPS (προαιρετικά) Το εργαλείο μπορεί να εξοπλιστεί προαιρετικά με τη λειτουργία "αντικλεπτική προστασία". Εάν το εργαλείο είναι εξοπλισμένο με αυτήν τη λειτουργία, μπορεί να ξεκλειδωθεί και να τεθεί σε λειτουργία μόνο με το σχετικό κλειδί ενεργοποίησης. 7.1 Ενεργοποίηση εργαλείου Συνδέστε το φις του εργαλείου στην πρίζα και πατήστε το πλήκτρο "I" ή "Reset" στο αυτόματο ρελέ ασφαλείας. H κίτρινη λυχνία αντικλεπτικής προστασίας αναβοσβήνει. Το εργαλείο είναι πλέον έτοιμο για τη λήψη του σήματος από το κλειδί ενεργοποίησης B/2004 Για εργαλεία χωρίς PRCD πρέπει να χρησιμοποιείτε μετασχηματιστή αποσύνδεσης. Συνδέστε το φις του εργαλείου σε μια πρίζα με γείωση. Πατήστε το πλήκτρο "I" ή "Reset" στο αυτόματο ρελέ ασφαλείας PRCD. Η ένδειξη διατρητικής ισχύος ανάβει πορτοκαλί. Πατήστε το πλήκτρο "0" ή "TEST" στο αυτόματο ρελέ ασφαλείας PRCD. Πρέπει να εξαφανιστεί η ένδειξη. 223

21 Εάν δεν σβήσει η ένδειξη, δεν επιτρέπεται να συνεχίσετε να χρησιμοποιείτε το εργαλείο. Αναθέστε σε εκπαιδευμένο προσωπικό την επισκευή του εργαλείου με γνήσια ανταλλακτικά. Πατήστε το πλήκτρο "I" ή "Reset" στο αυτόματο ρελέ ασφαλείας PRCD. Πρέπει να εμφανιστεί η ένδειξη. 7.4 Εργαλείο με σύστημα συλλογής νερού Χρήση εργαλείου χωρίς σύστημα συλλογής νερού και απορροφητήρα υγρών Κατά τη διάτρηση προς τα επάνω πρέπει να είναι τοποθετημένη η βίδα αναστολής στο άκρο της ράγαςοδηγού. Το νερό δεν επιτρέπεται να τρέξει πάνω από το μοτέρ και το κάλυμμα. Το νερό δεν επιτρέπεται να τρέξει πάνω από το μοτέρ και το κάλυμμα. Για τη διάτρηση προς τα επάνω πρέπει να χρησιμοποιείτε ένα σύστημα συλλογής σκόνης με ηλεκτρική σκούπα υγρών. Το νερό εκρέει ανεξέλεγκτα. Δεν επιτρέπεται η διάτρηση προς τα επάνω! Διακόψτε την εργασία, εάν δεν λειτουργεί πλέον το σύστημα αναρρόφησης. Δεν επιτρέπεται η χρήση της πρίζας στην ηλεκτρική σκούπα υγρών Ανοίξτε σιγά-σιγά το εξάρτημα ρύθμισης ροής νερού μέχρι να τρέξει η επιθυμητή ποσότητα νερού. Πατήστε το διακόπτη on/off στο εργαλείο στο "I". Η ένδειξη διατρητικής ισχύος ανάβει πορτοκαλί. Ανοίξτε την ασφάλιση πέδιλου. Περιστρέψτε με τον χειροτροχό το αδαμαντοφόρο ποτηροτρύπανο μέχρι το υπόστρωμα. Πιέστε στην αρχή ελαφρά, μέχρι να κεντραριστεί το ποτηροτρύπανο και αυξήστε την πίεση στη συνέχεια. Ρυθμίστε σύμφωνα με την ένδειξη διατρητικής ισχύος την πίεση επαφής. Μετά την ενεργοποίηση ανάβει πορτοκαλί η ένδειξη διατρητικής ισχύος. Η ιδανική διατρητική ισχύς επιτυγχάνεται όταν η ένδειξη διατρητικής ισχύος είναι πράσινη Εάν η ένδειξη διατρητικής ισχύος είναι κόκκινη, μειώστε την πίεση που ασκείτε. 224 Ο απορροφητήρας υγρών ενεργοποιείται χειροκίνητα πριν από το άνοιγμα της παροχής νερού και απενεργοποιείται χειροκίνητα μετά το κλείσιμο της παροχής νερού. 5. Θέστε σε λειτουργία τον απορροφητήρα υγρών. Μη χρησιμοποιείτε την αυτόματη λειτουργία. Δημιουργήστε παροχή νερού. Ανοίξτε το εξάρτημα ρύθμισης ροής νερού. Πατήστε το διακόπτη on/off στο εργαλείο στο "I". Η ένδειξη διατρητικής ισχύος ανάβει πορτοκαλί. Ανοίξτε την ασφάλιση πέδιλου.

22 Περιστρέψτε με τον χειροτροχό το αδαμαντοφόρο ποτηροτρύπανο στο υπόστρωμα. Πιέστε στην αρχή ελαφρά, μέχρι να κεντραριστεί το ποτηροτρύπανο και αυξήστε την πίεση στη συνέχεια. Ρυθμίστε σύμφωνα με την ένδειξη διατρητικής ισχύος την πίεση επαφής. Μετά την ενεργοποίηση ανάβει πορτοκαλί η ένδειξη διατρητικής ισχύος. Η ιδανική διατρητική ισχύς επιτυγχάνεται όταν στην ένδειξη διατρητικής ισχύος ανάβουν οι πράσινες λυχνίες. Εάν η ένδειξη διατρητικής ισχύος είναι κόκκινη, μειώστε την πίεση που ασκείτε. 7.5 Χρήση Rota-Rail (εξάρτημα περιστροφής κολόνας) Δεν επιτρέπεται η χρήση του Rota-Rail ως προέκταση της κολόνας. Το Rota-Rail επιτρέπει τη γρήγορη και εύκολη πρόσβαση στην οπή ή στον πυρήνα διάτρησης χωρίς προηγουμένως να είναι απαραίτητη η μερική ή η πλήρη αποσυναρμολόγηση του συστήματος. Θέστε εκτός λειτουργίας το εργαλείο. Ασφαλίστε με την ασφάλιση πέδιλου το πέδιλο στη ράγα και βεβαιωθείτε ότι στερεώθηκε καλά. Απομακρύνετε τη βίδα αναστολής από το πίσω τμήμα της ράγας. Στερεώστε το Rota-Rail έτσι, ώστε οι οδοντωτές ράγες να είναι στραμμένες προς την ίδια κατεύθυνση. 5. Σφίξτε τη βίδα στο Rota-Rail. 6. Ελευθερώστε την ασφάλιση πέδιλου και μετακινήστε το πέδιλο στο Rota-Rail. 7. Ξεβιδώστε τις βίδες στερέωσης του Rota-Rail και περιστρέψτε το εργαλείο με το Rota-Rail προς τα αριστερά ή δεξιά, για να αποκτήσετε πρόσβαση στην οπή διάτρησης. 8. Απομακρύνετε τον πυρήνα διάτρησης ή αντικαταστήστε το ποτηροτρύπανο. 9. Επαναφέρετε το εργαλείο με το Rota-Rail στην αρχική θέση περιστρέφοντάς το, σφίξτε τις βίδες στερέωσης του Rota-Rail και μετακινήστε το εργαλείο ξανά πίσω στην κολόνα της βάσης για να μπορείτε να συνεχίσετε την εργασία σας. 10. Μετά την αφαίρεση του Rota-Rail στερεώστε ξανά τη βίδα αναστολής στο πίσω τμήμα της ράγας. 7.6 Απενεργοποίηση 15 Προσέξτε όταν κάνετε διάτρηση προς τα επάνω: Όταν κάνετε διάτρηση προς τα επάνω, το ποτηροτρύπανο γεμίζει με νερό. Όταν τελειώσετε τη διάτρηση πρέπει πρώτα να αδειάσετε προσεκτικά το νερό. Για αυτόν το σκοπό, αποσυνδέστε την παροχή νερού με το εξάρτημα ρύθμισης νερού και αδειάστε το νερό ανοίγοντας το εξάρτημα ρύθμισης νερού. Το νερό δεν επιτρέπεται να τρέξει πάνω από το μοτέρ και το κάλυμμα. 5. Τραβήξτε το αδαμαντοφόρο ποτηροτρύπανο από την οπή διάτρησης. Κλείστε την ασφάλεια του πέδιλου. Θέστε εκτός λειτουργίας το εργαλείο. Κλείστε το εξάρτημα ρύθμισης ροής νερού. Θέστε εκτός λειτουργίας τον απορροφητήρα υγρών, εφόσον υπάρχει. 7.7 Στάδια εργασίας σε περίπτωση παγίδευσης του ποτηροτρύπανου Σε περίπτωση που έχει παγιδευτεί το ποτηροτρύπανο, αρχικά θα ενεργοποιηθεί ο συμπλέκτης ολίσθησης. Τα ηλεκτρονικά απενεργοποιούν στη συνέχεια το μοτέρ. Το ποτηροτρύπανο μπορεί να ελευθερωθεί με τις εξής ενέργειες: Αποσύνδεση ποτηροτρύπανου με γερμανικό κλειδί Αποσυνδέστε το φις από την πρίζα. Πιάστε το ποτηροτρύπανο κοντά στην απόληξη με γερμανικό κλειδί και αποσυνδέστε το ποτηροτρύπανο περιστρέφοντας. Συνδέστε το φις του εργαλείου στην πρίζα. Συνεχίστε τη διαδικασία διάτρησης Αποσύνδεση ποτηροτρύπανου με περιστροφικό χειριστήριο Αποσυνδέστε το φις από την πρίζα. Αποσυνδέστε το ποτηροτρύπανο με τον χειροτροχό από το υπόστρωμα. Συνδέστε το φις του εργαλείου στην πρίζα. Συνεχίστε τη διαδικασία διάτρησης. 7.8 Αφαίρεση Αποσυνδέστε το φις από την πρίζα. Για την αφαίρεση του ποτηροτρύπανου, βλέπε κεφάλαιο "Αφαίρεση αδαμαντοφόρου ποτηροτρύπανου". Απομακρύνετε, εφόσον είναι απαραίτητο, τον πυρήνα διάτρησης. Αποσυνδέστε το εργαλείο από το υπόστρωμα Αφαίρεση μαζί με το ποτηροτρύπανο Εάν θέλετε να αφαιρέσετε ολόκληρο το σύστημα (χωρίς προηγουμένως να αφαιρέσετε το ποτηροτρύπανο) προτείνεται να κατεβάσετε το εργαλείο μετά την απενεργοποίησή του από τη ράγα μέχρι να ακουμπήσει το βασικό υλικό, ώστε να μην πέσει. 7.9 Διάθεση λάσπης διάτρησης Βλέπε κεφάλαιο Διάθεση στα απορρίμματα 225

23 7.10 Μεταφορά και αποθήκευση Ανοίξτε πριν από την αποθήκευση του εργαλείου τη ρύθμιση νερού. Σε θερμοκρασίες κάτω από το σημείο παγετού βεβαιωθείτε ότι δεν θα παραμείνει νερό στο εργαλείο. Μην αναρτάτε το εργαλείο και/ή τη βάση σε γερανό. 8 Φροντίδα και συντήρηση Αποσυνδέστε το φις από την πρίζα. 8.4 Αντικατάσταση ψηκτρών Φροντίδα των εξαρτημάτων και των μεταλλικών μερών Απομακρύνετε τις ακαθαρσίες που έχουν επικαθήσει και προστατέψτε την επιφάνεια των εξαρτημάτων και του τσοκ, τρίβοντάς τα τακτικά με ένα πανί καθαρισμού εμποτισμένο σε λάδι. Διατηρείτε την απόληξη πάντα καθαρή και ελαφρώς λιπασμένη. 8.2 Φροντίδα του εργαλείου Διατηρήστε το εργαλείο, ιδίως τις επιφάνειες της λαβής, στεγνό, καθαρό και χωρίς λάδια και γράσα. Μη χρησιμοποιείτε υλικά περιποίησης που περιέχουν σιλικόνη. Ποτέ μη χρησιμοποιείτε το εργαλείο με βουλωμένες σχισμές αερισμού! Καθαρίζετε τις σχισμές αερισμού προσεκτικά με μια στεγνή βούρτσα. Εμποδίστε την εισχώρηση ξένων σωμάτων στο εσωτερικό του εργαλείου. Καθαρίζετε τακτικά την εξωτερική πλευρά του εργαλείου με ένα ελαφρά βρεγμένο πανί καθαρισμού. Μη χρησιμοποιείτε συσκευή ψεκασμού, συσκευή εκτόξευσης δέσμης ατμού ή τρεχούμενο νερό για τον καθαρισμό! Με αυτόν τον τρόπο μπορεί να επηρεαστεί αρνητικά η ηλεκτρική ασφάλεια του εργαλείου. Η ενδεικτική λυχνία με το σύμβολο, που απεικονίζει ένα γερμανικό κλειδί, ανάβει όταν χρειάζονται αντικατάσταση οι ψήκτρες. ΚΙΝΔΥΝΟΣ Η συντήρηση και η επισκευή του εργαλείου επιτρέπεται μόνο από εξουσιοδοτημένο, ενημερωμένο προσωπικό! Το προσωπικό αυτό πρέπει να έχει ενημερωθεί ειδικά για τους πιθανούς κινδύνους. Εάν δεν τηρήσετε τις ακόλουθες υποδείξεις υπάρχει κίνδυνος επαφής με επικίνδυνη ηλεκτρική τάση. 8.3 Συντήρηση Επισκευές σε ηλεκτρικά μέρη επιτρέπεται να διενεργούνται μόνο από εξειδικευμένο ηλεκτρολόγο. Ελέγχετε τακτικά όλα τα εξωτερικά μέρη του εργαλείου για τυχόν ζημιές και την άψογη λειτουργία όλων των χειριστηρίων. Μη χρησιμοποιείτε το εργαλείο, όταν έχουν υποστεί ζημιά κάποια μέρη του ή όταν δεν λειτουργούν άψογα τα χειριστήρια. Αναθέστε την επισκευή του εργαλείου στο σέρβις της Hilti Αποσυνδέστε το εργαλείο από το ηλεκτρικό δίκτυο. Ανοίξτε τα καλύμματα για τις ψήκτρες που υπάρχουν αριστερά και δεξιά του μοτέρ. Προσέξτε πώς είναι τοποθετημένες οι ψήκτρες και τα σύρματα των καλωδίων. Αφαιρέστε τις παλιές ψήκτρες από το εργαλείο. Τοποθετήστε τις καινούργιες ψήκτρες όπως ακριβώς ήταν τοποθετημένες οι παλιές (αριθμός ανταλλακτικού: σετ ψήκτρες V: , σετ ψήκτρες V: ). Προσέξτε κατά την τοποθέτηση, ώστε να μην προκαλέσετε ζημιά στη μόνωση του σύρματος. Βιδώστε τα καλύμματα για τις ψήκτρες που υπάρχουν αριστερά και δεξιά του μοτέρ. Αφήστε το εργαλείο να ζεσταθεί περ. 1 λεπτό χωρίς φορτίο. Μετά την αντικατάσταση των ψηκτρών, η ενδεικτική λυχνία σβήνει μετά από περ. 1 λεπτό λειτουργίας.

24 8.5 Ρύθμιση διάκενου μεταξύ ράγας και πέδιλου Με τις βίδες ρύθμισης "τζόγος πέδιλου" μπορείτε να ρυθμίσετε το διάκενο μεταξύ ράγας και πέδιλου. Σφίξτε τις βίδες ρύθμισης "τζόγος πέδιλου" με κλειδί άλεν με 5 Nm (με το χέρι) και λασκάρετέ τις ξανά ¹/₄ της περιστροφής. Το πέδιλο έχει ρυθμιστεί σωστά, όταν παραμένει στη θέση του χωρίς ποτηροτρύπανο και μετακινείται προς τα κάτω με ποτηροτρύπανο. 8.6 Έλεγχος μετά από εργασίες φροντίδας και συντήρησης Μετά από εργασίες φροντίδας και συντήρησης πρέπει να ελέγχετε εάν έχουν τοποθετηθεί και λειτουργούν σωστά όλα τα συστήματα προστασίας. 9 Εντοπισμός προβλημάτων Βλάβη Πιθανή αιτία Αντιμετώπιση Το εργαλείο δεν παίρνει εμπρός Διακοπή τροφοδοσίας ρεύματος Τοποθέτηση άλλης ηλεκτρικής συσκευής, έλεγχος λειτουργίας Έλεγχος φις, καλωδίου, PRCD, ηλεκτρικού δικτύου Αναθέστε την επισκευή του εργαλείου στο σέρβις της Hilti. Ελέγξτε το καλώδιο τροφοδοσίας, την μπαλαντέζα, το φις, το PRCD και αναθέστε ενδεχομένως σε εξειδικευμένο ηλεκτρολόγο την αντικατάσταση. Αναθέστε την επισκευή του εργαλείου στο σέρβις της Hilti. Στεγνώστε το εργαλείο. Αναθέστε την επισκευή του εργαλείου στο σέρβις της Hilti. Πρέπει να αντικατασταθούν οι ψήκτρες. Βλέπε κεφάλαιο: 8.4 Αντικατάσταση ψηκτρών 16 Αντικατάσταση ψηκτρών Βλέπε κεφάλαιο: 8.4 Αντικατάσταση ψηκτρών 16 Αναθέστε την επισκευή του εργαλείου στο σέρβις της Hilti. Διακόπτης οn/οff χαλασμένος Διακοπή τροφοδοσίας ρεύματος Βλάβη στο ηλεκτρονικό σύστημα Νερό μέσα στο εργαλείο Ανάβει η ένδειξη σέρβις Ψήκτρες φθαρμένες, δυνατότητα λειτουργίας για ορισμένες ώρες ακόμη. Το εργαλείο δε λειτουργεί και η ένδειξη σέρβις ανάβει Ψήκτρες φθαρμένες Το εργαλείο δε λειτουργεί, έχουν αντικατασταθεί οι ψήκτρες, η ένδειξη σέρβις ανάβει Το εργαλείο δεν λειτουργεί και η ένδειξη σέρβις αναβοσβήνει Ζημιές στο εργαλείο. Το εργαλείο έχει υπερθερμανθεί Σφάλμα υπερφόρτωσης Το εργαλείο δεν παίρνει εμπρός, η ένδειξη αντικλεπτικής προστασίας αναβοσβήνει σε κίτρινο χρώμα. Το μοτέρ λειτουργεί. Το ποτηροτρύπανο δεν περιστρέφεται Το εργαλείο δεν έχει ενεργοποιηθεί (εφόσον έχει αντικλεπτική προστασία, προαιρετικά). Ο διακόπτης ταχύτητας δεν έχει κουμπώσει Μηχανισμός κίνησης ελαττωματικός Περιμένετε μερικά λεπτά μέχρι να κρυώσει ο κινητήρας ή αφήστε το εργαλείο να λειτουργήσει χωρίς φορτίο για να κρυώσει πιο γρήγορα. Απενεργοποιήστε και ενεργοποιήστε ξανά το εργαλείο Ενεργοποίηση εργαλείου με το κλειδί ενεργοποίησης. Πατήστε το διακόπτη ταχυτήτων μέχρι να κουμπώσει αισθητά Αναθέστε την επισκευή του εργαλείου στο σέρβις της Hilti. 227

25 Βλάβη Πιθανή αιτία Αντιμετώπιση Η ταχύτητα διάτρησης μειώνεται Αδαμαντοφόρο ποτηροτρύπανο γυαλισμένο Τροχίστε το αδαμαντοφόρο ποτηροτρύπανο σε πλάκα τροχίσματος αφήνοντας να τρέχει νερό Λανθασμένος τύπος ποτηροτρύπανου, συμβουλευτείτε τη Hilti Μειώστε με το εξάρτημα ρύθμισης ροής νερού την ποσότητα του νερού Απομακρύνετε τον πυρήνα διάτρησης Αδαμαντοφόρο ποτηροτρύπανο γυαλισμένο Πίεση/ροή νερού πολύ υψηλή Ο πυρήνας διάτρησης κολλάει στο τρυπάνι Έχει επιτευχθεί το μέγιστο βάθος διάτρησης Αδαμαντοφόρο ποτηροτρύπανο ελαττωματικό Συμπλέκτης ολίσθησης ενεργοποιείται πολύ νωρίς ή πατινάρει Ασφάλιση κλειστή Ποσότητα νερού πολύ μικρή Ο χειροτροχός περιστρέφεται χωρίς αποτέλεσμα Νερό εξέρχεται από την κεφαλή πλύσης ή από το περίβλημα του μηχανισμού κίνησης Το αδαμαντοφόρο ποτηροτρύπανο δεν μπαίνει στο τσοκ Κατά τη λειτουργία εξέρχεται νερό από το τσοκ Το σύστημα διάτρησης έχει πολύ μεγάλη ανοχή Διχαλωτή ασφάλεια σπασμένη Πίεση νερού πολύ υψηλή 228 Ανοίξτε το εξάρτημα ρύθμισης νερού Ελέγξτε την παροχή νερού Αντικαταστήστε τη διχαλωτή ασφάλεια Μείωση πίεσης νερού Ζημιά στο στεγανοποιητικό δακτύλιο άξονα Απόληξη/τσοκ έχουν λερωθεί ή υποστεί ζημιά Το ποτηροτρύπανο δεν έχει βιδωθεί επαρκώς στο τσοκ Απόληξη/τσοκ λερωμένα Αναθέστε την επισκευή του εργαλείου στο σέρβις της Hilti. Καθαρίστε ή αντικαταστήστε εφόσον χρειάζεται την απόληξη/το τσοκ Βιδώστε καλά Χαλασμένο στεγανοποιητικό τσοκ ή απόληξη Το ποτηροτρύπανο δεν έχει βιδωθεί επαρκώς στο τσοκ Δεν είναι σφιγμένες οι βίδες στάθμισης ή ο άξονας σύσφιξης Το πέδιλο έχει πολύ μεγάλη ανοχή Ελέγξτε το στεγανοποιητικό και αντικαταστήστε το εφόσον χρειάζεται Βιδώστε καλά Ελαττωματική απόληξη Το μοτέρ σβήνει Απομακρύνετε τον πυρήνα διάτρησης και χρησιμοποιήστε προέκταση ποτηροτρύπανου Ελέγξτε το αδαμαντοφόρο ποτηροτρύπανο για ζημιά και αντικαταστήστε το εφόσον χρειάζεται Αναθέστε την επισκευή του εργαλείου στο σέρβις της Hilti. Ανοίξτε την ασφάλιση Πολύ υψηλή τριβή. Καθαρίστε την απόληξη/το τσοκ Σφίξτε ξανά τις βίδες στάθμισης ή τον άξονα σύσφιξης Ρύθμιση διάκενου μεταξύ ράγας και πέδιλου Βλέπε κεφάλαιο: 8.5 Ρύθμιση διάκενου μεταξύ ράγας και πέδιλου Ελέγξτε την απόληξη και αντικαταστήστε την εφόσον χρειάζεται Καθοδηγήστε ευθεία το εργαλείο.
