1 Μεταγωγή Κυκλωμάτων και Πακέτων και Δίκτυα Απευθείας Ζεύξης Περίληψη Μεταγωγή Κυκλωμάτων (Circuit switching) Μεταγωγή Πακέτων (Packet switching) Μεταγωγή Εικονικών Κυκλωμάτων (Virtual circuit switching) Δίκτυα απευθείας ζεύξης (Ζεύξεις σημείου προς σημείο (point-topoint links)) (Επικοινωνία μεταξύ δύο υπολογιστών οι οποίοι είναι απευθείας συνδεδεμένοι.) Πλαισίωση (framing) Ανίχνευση και διόρθωση σφαλμάτων (error detection and correction) Αξιόπιστη μετάδοση και έλεγχος ροής (reliable transmission and flow control) Πρωτόκολλα Παύσης και Αναμονής (Stop and Wait Protocols) Πρωτόκολλα Ολισθαίνοντος Παραθύρου (sliding window protocols) Παράθυρο με bit. Πρωτόκολλο με οπισθοδρόμηση κατά Ν (Go-Back N) Πρωτόκολλο με Επιλεκτική Επανάληψη (selective repeat)

2 Μεταγωγή Κυκλωμάτων (Circuit switching) Η επικοινωνία μεταξύ δύο μερών γίνεται εφόσον υπάρχει φυσικό κύκλωμα το οποίο συνδέει αποστολέα και παραλήπτη. Παράδειγμα: Τηλεφωνικό Δίκτυο Μεταγωγή Πακέτων (Packet switching) Ο αποστολέας στέλνει πακέτα όποτε θέλει (χωρίς να ξέρει αν υπάρχει περίπτωση να καταλήξουν στον προορισμό του) Κάθε πακέτο δρομολογείται ανεξάρτητα από προηγούμενα πακέτα. Σε περίπτωση απώλειας ενός δρομολογητή, τα επόμενα πακέτα θα χρησιμοποιήσουν εναλλακτικά μονοπάτια. 2

3 Μεταγωγή Εικονικών Κυκλωμάτων (virtual circuit switching) Η επικοινωνία μεταξύ δύο μερών ξεκινά αφού βρεθεί και προκρατηθεί μονοπάτι από τον αποστολέα προς τον παραλήπτη. Η επικοινωνία γίνεται με την ανταλλαγή πακέτων. Κάθε πακέτο δρομολογείται σύμφωνα με το πεδίο VCI (virtual circuit identifier) Όλαταπακέταχρησιμοποιούντοίδιο μονοπάτι. Δρομολόγηση Πακέτων Host D Πίνακας Δρομολόγησης Δρομολογητή Προορισμός A B C D E F G H Θύρα 2 3 Switch 3 Host C 2 Host A Host E 2 Switch 2 3 Host G Switch Host H Host F Host B 3

4 Δρομολόγηση Πακέτων με Εικονικά Κυκλώματα Μόνιμα εικονικά κυκλώματα (permanent virtual circuits PVC) Δρομολογητής Θύρα Εισόδου 2 VCI Εισόδου 5 Θύρα Εξόδου Host A VCI Εξόδου Δρομολογητής 2 Δρομολογητής 3 Θύρα Εισόδου 3 VCI Εισόδου 9 Θύρα Εξόδου 2 9 VCI Εξόδου Θύρα Εισόδου 2 7 VCI Εισόδου 4 Θύρα Εξόδου Host Β VCI Εξόδου 4 Σύγκριση των Μοντέλων Μεταγωγής Πρόβλημα Εγκαθίδρυση Μονοπατιού (circuit setup) Διευθύνσεις (addressing) Κατάσταση (state Information) Δρομολόγηση Απώλεια δρομολογητή Ποιότητα Υπηρεσιών (Quality of Service) Έλεγχος Συμφόρησης (Congestion Control) Μεταγωγή Πακέτων Δεν χρειάζεται Κάθε πακέτο έχει την πλήρη διεύθυνση του τελικού παραλήπτη Οι δρομολογητές δεν κρατούν την κατάσταση Κάθε πακέτο δρομολογείται ανεξάρτητα Καμία συνέπεια Δύσκολη Δύσκολος Χρειάζεται Εικονικό Κύκλωμα Κάθε πακέτο έχει μόνο το VCI Για κάθε σύνδεση χρειάζεται πληροφορία κατάστασης Όλαταπακέταακολουθούντο ίδιο μονοπάτι Διακόπτονται όλες οι συνδιαλέξεις που περνούν από το δεδομένο δρομολογητή. Εύκολη εφόσον υπάρχουν πόροι Εύκολος εφόσον υπάρχουν πόροι 4

5 Διαδίκτυα Διαφορετικά δίκτυα με διαφορετικά πρωτόκολλα «πάντα» θα χρειάζεται να επικοινωνούν μεταξύ τους! Πως Διαφέρουν τα διάφορα Δίκτυα; 5

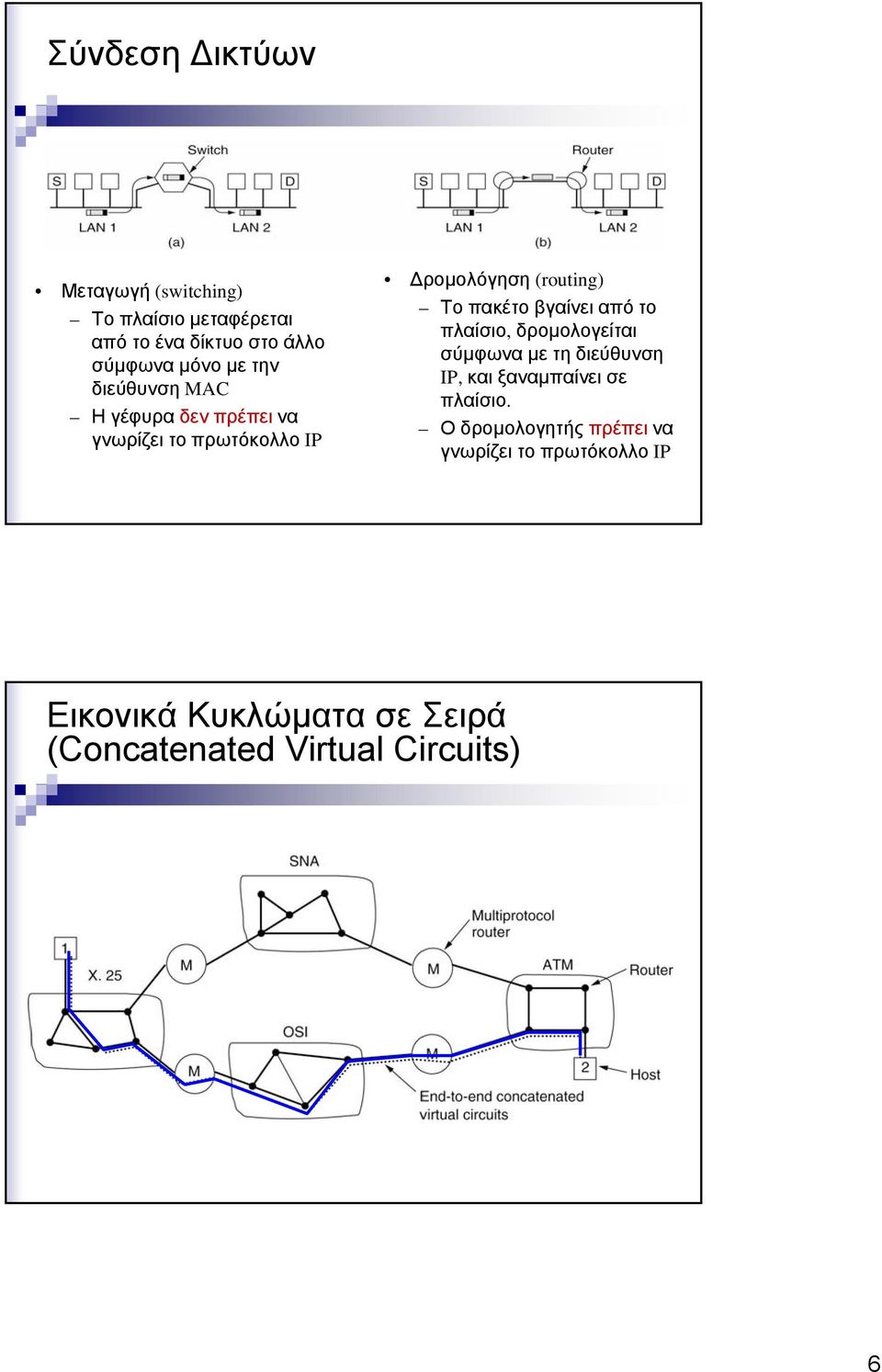

6 Σύνδεση Δικτύων Μεταγωγή (switching) Το πλαίσιο μεταφέρεται απότοέναδίκτυοστοάλλο σύμφωνα μόνο με την διεύθυνση MAC Ηγέφυραδεν πρέπει να γνωρίζει το πρωτόκολλο IP Δρομολόγηση (routing) Το πακέτο βγαίνει από το πλαίσιο, δρομολογείται σύμφωνα με τη διεύθυνση IP, και ξαναμπαίνει σε πλαίσιο. Ο δρομολογητής πρέπει να γνωρίζει το πρωτόκολλο IP Εικονικά Κυκλώματα σε Σειρά (Concatenated Virtual Circuits) 6

7 Διαδικτύωση χωρίς Συνδέσεις (Connectionless Internetworking) Διαφορετικά πρωτόκολλα δρομολόγησης Διαφορετικές διευθύνσεις Λύση: Όλοι να καταλαβαίνουν το ίδιο πρωτόκολλο IP Σύγκριση Εικονικά κυκλώματα σε σειρά Υπάρχει σύνδεση και κάθε δρομολογητής πρέπει να διατηρεί πίνακες με την κατάσταση κάθε σύνδεσης Δεν υπάρχουν εναλλακτικά μονοπάτια έτσι τα πακέτα παραδίδονται σε σειρά Προκράτηση πόρων και η δυνατότητα παροχή ποιότητας υπηρεσιών Διαδικτύωση χωρίς σύνδεση Κάθε δρομολογητής δεν πρέπει να διατηρεί πίνακες με την κατάσταση κάθε σύνδεσης Υπάρχουν εναλλακτικά μονοπάτια έτσι πακέτα μπορούν να παραδίδονται εκτός σειράς Δύσκολη η παροχή ποιότητας υπηρεσιών 7

8 Αναλογία Tunneling 8

9 Ζεύξεις σημείου προς σημείο Ασύρματη ζεύξη Δορυφορική ζεύξη. Ενσύρματη ζεύξη (π.χ. Ζεύξη με λέϊζερ.) Διπλοαγωγός (twisted pair) Ομοαξονικό καλώδιο (co-axial) Οπτικές ίνες Ηλεκτρομαγνητικό Φάσμα 9

10 Πλαισίωση (Framing) Στο επίπεδο «ζεύξης δεδομένων» δύο υπολογιστές ανταλλάσσουν πλαίσια (frames). Ένα πλαίσιο περιέχει: Διεύθυνση παραλήπτη Δεδομένα Κώδικα ανίχνευσης σφαλμάτων κατά την επικοινωνία Αρχή και τέλος! Πρωτόκολλο (προαιρετικό: σε περίπτωση που κάποια μηχανή υποστηρίζει διάφορα πρωτόκολλα) Πλαίσια βασισμένα σε χαρακτήρες (bytes) Binary Synchronous Communication (BISYNC) IBM, 96 s Digital Data Communication Message Protocol (DDCMP) Digital Equipment Corporation DECNET. Point-to-Point Protocol (PPP)

11 Binary Synchronous Communication (BISYNC) SYN SYN SOH Header STX BODY ETX CRC SYN: Synchronization (χαρακτήρας συγχρονισμού) SOH: Start of Header (αρχή της επικεφαλίδας) STX: Start of Text (Αρχή δεδομένων) ETX: End of Text (Τέλος δεδομένων) CRC: Cyclic Redundancy Check (κώδικας ανίχνευσης σφάλματος) BODY: Πληροφορίες Πρόβλημα: ETX μπορεί να συμπεριλαμβάνεται στο BODY! Λύση: Χαρακτήρας Data-Link-Escape (DLE). Character Stuffing Πλαίσια βασισμένα σε συρμούς ψηφίων (bit streams) BS Header BODY CRC ES High-level Data Link Control (HDLC) BS: Beginning Sequence ES: Ending Sequence Ησειρά μεταδίδεται επίσης και όταν το κανάλι είναι ανενεργό. Πως αντιμετωπίζεται η περίπτωση όπου η σειρά παρουσιάζεται μέσα στα δεδομένα;

12 Παράδειγμα bit-stuffing Πως αντιμετωπίζεται η περίπτωση όπου η σειρά παρουσιάζεται μέσα στα δεδομένα; Ο αποστολέας μόλις στείλει 5 συνεχόμενα, (δεδομένου ότι δεν θέλει να στείλει το ES), τότε στέλνει και μετά συνεχίζει με τα υπόλοιπα ψηφία. Ο παραλήπτης, μόλις παραλάβει 5 συνεχόμενα, τότε ελέγχει το επόμενο ψηφίο Εάν είναι, τότε υποθέτει ότι αποτελεί bit-stuffing, το αγνοεί και συνεχίζει την λήψη των υπολοίπων ψηφίων. Εάν όμως είναι, τότε αντιλαμβάνεται ότι το πλαίσιο είτε έχει τελειώσει είτε υπάρχει κάποιο λάθος και παίρνει το επόμενο ψηφίο. Εάν είναι, δηλαδή έχει πάρει, τότε το πλαίσιο έχει τελειώσει. Εάν είναι, τότε υπάρχει κάποιο λάθος (7 συνεχόμενα ), οπόταν ολόκληρο το πλαίσιο απορρίπτεται, και περιμένει το επόμενο που αποτελεί την αρχή του επόμενου πλαισίου. Πλαίσια βασισμένα σε ρολόι Σύγχρονο Οπτικό Δίκτυο - Synchronous Optical Network (SONET) Το επικρατέστερο πρότυπο για οπτικά δίκτυα μεγάλης απόστασης. Χρησιμοποιείται για την πολυπλεξία πολλών ζεύξεων χαμηλής ταχύτητας σε μία ζεύξη υψηλής ταχύτητας. Ταχύτητες: STS-: 5.84Mbps STS-48: Mbps Ακέραια πολλαπλάσια του 5.84Mbps Κάθε πλαίσιο διαρκεί 25μs και χρησιμοποιεί κωδικοποίηση NRZ. Για το συγχρονισμό αποστολέα-παραλήπτη, το σήμα αναδεύεται (scrabbled) έτσι ώστε να αποφεύγονται μεγάλες ακολουθίες από ή. 2

13 Πλαίσιο SONET STS- 3 bytes Επικεφαλίδες 87 στήλες (87 bytes) Ωφέλιμο φορτίο (payload) 9 σειρές 2 από τα bytes κάθε επικεφαλίδας αποτελούν κώδικες συγχρονισμού. Δεν υπάρχει ανάγκη για byte-stuffing Ο παραλήπτης περιμένει ότι ο κώδικας συγχρονισμού θα εμφανίζεται περιοδικά κάθε 9 bytes. Ανίχνευση Σφαλμάτων (Error Detection) Σφάλματα λόγω θορύβου ή παρεμβολών Ανίχνευση και Διόρθωση Σφαλμάτων Προϋποθέτουν την αποστολή πλεονάζων πληροφοριών (redundant information). Π.χ. ένα πακέτο αποστέλλεται δύο φορές Μέθοδοι ανίχνευσης σφάλματος Δισδιάστατη Ισοτιμία (two-dimensional parity) Άθροισμα ελέγχου (check sum) Κυκλικός Κώδικας Πλεονασμού (Cyclic Redundancy Check CRC). 3

14 Ανίχνευση Σφαλμάτων (Error Detection) Τι γίνεται σε περίπτωση που ανιχνευθεί σφάλμα; Επαναμετάδοση (retransmission): Ο δέκτης ζητά από τον αποστολέα να ξαναστείλει το πλαίσιο Στο πλαίσιο μπορεί να περιληφθούν πλεονάζων πληροφορίες έτσι που ο δέκτης να μπορεί να επιδιορθώσει τα σφάλματα (error correction codes). Πότε χρησιμοποιούμε επαναμετάδοση και πότε επιδιόρθωση σφάλματος; Δισδιάστατη Ισοτιμία (Parity) bit σε κάθε byte χρησιμοποιείται σαν bit ισοτιμίας. Το άθροισμα όλων των bits να είναι ζυγό (even parity) Το πρωτόκολλο μπορεί να καθορίζει είτε ζυγή (even parity) ισοτιμία είτε μονή ισοτιμία (odd parity) Τα δεδομένα τοποθετούνται σε ένα πίνακα (matrix) Τοάθροισμαόλωντωνστηλώνκαιγραμμώνναείναιζυγό(even parity) Η μέθοδος ανιχνεύει σφάλματα στις περιπτώσεις που υπάρχουν ή 2 ή 3 σφάλματα σε ένα πλαίσιο ή πολλές φορές ακόμα και 4. Πλεονάζων πληροφορίες= 8 + n bits, όπου n= databits/7 Πολύπιοαποδοτικόαπότονασταλούνόλαταδεδομένα2 φορές και επίσης υπάρχει καλύτερη πιθανότητα ανίχνευσης των σφαλμάτων 4

15 5 Παράδειγμα Δισδιάστατης Ισοτιμίας Bits ισοτιμίας (parity bits) Παράδειγμα Δισδιάστατης Ισοτιμίας Λάθος Λάθος Ο δέκτης παρέλαβε το πιο κάτω πλαίσιο: Ο δέκτης μπορεί επίσης να επιδιορθώσει το σφάλμα!

16 Παράδειγμα Δισδιάστατης Ισοτιμίας Ο δέκτης παρέλαβε το πιο κάτω πλαίσιο: Ο δέκτης δεν μπορεί επίσης να επιδιορθώσει το σφάλμα! Λάθος Λάθος Άθροισμα Ελέγχου (checksum) Ο αποστολέας απλά προσθέτει όλες τις λέξεις (words) του πλαισίου και επισυνάπτει το άθροισμα στο πλαίσιο (ones complement addition). Ο παραλήπτης κάνει το ίδιο (απλά προσθέτει όλες τις λέξεις του πλαισίου και συγκρίνει το αποτέλεσμα με το Άθροισμα Ελέγχου που παρέλαβε με το πλαίσιο. Εάν τα δύο αθροίσματα είναι τα ίδια, τότε το πλαίσιο είναι αποδεκτό. Εάν τα δύο αθροίσματα διαφέρουν, τότε το πλαίσιο απορρίπτεται. 6

17 Κυκλικός Κώδικας Πλεονασμού (Cyclic Redundancy Check CRC). Βασισμένη στη θεωρία των πεπερασμένων πεδίων. Κάθε συρμός (bit stream) αντιπροσωπεύει ένα πολυώνυμο M(x) (n+)-bit συρμός αντιπροσωπεύει πολυώνυμο βαθμού n. M(x) = x 3 +x 2 +x +x = x 3 +x Επιλογή διαιρέτη: Πολυώνυμο C(x) βαθμού k το οποίο γνωρίζουν ο αποστολέας και παραλήπτης. Ο αποστολέας στέλνει το πολυώνυμο P(x) το οποίο είναι βαθμού n+k (δηλαδή n+k+ bits). Το πολυώνυμο P(x) επιλέγεται έτσι ώστε το υπόλοιπο της διαίρεσης P(x) / C(x) να είναι. Ο παραλήπτης κάνει τη διαίρεση και αν υπάρχει υπόλοιπο τότε το δεδομένο πλαίσιο έχει κάποιο σφάλμα. Εάν δεν υπάρχει υπόλοιπο, τότε πιθανότατα το πλαίσιο παραλήφθηκε σωστά. Ιδιότητες Διαίρεσης Πολυωνύμων Ένα πολυώνυμο Τ(x) διαιρείται από το C(x) εφόσον το Τ(x) είναι μεγαλύτερου βαθμού από το C(x). Ένα πολυώνυμο Τ(x) διαιρείται από το C(x) εφόσον το Τ(x) είναιίσουβαθμούμετοc(x). Το υπόλοιπο της διαίρεσης Τ(x) / C(x) βρίσκεται με την αφαίρεση του C(x) από το Τ(x). Η αφαίρεση του πολυωνύμου C(x) από το Τ(x) βρίσκεται απλά με την πράξη Exclusive-OR (XOR) σε κάθε ζεύγος αντίστοιχων συντελεστών. 7

18 Κυκλικός Κώδικας Πλεονασμού Ο αποστολέας θέλει να μεταδώσει τα δεδομένα που αντιστοιχούν στο πολυώνυμο M(x). Αποστολέας και παραλήπτης συμφωνούν τον διαιρέτη C(x) ο οποίος είναι βαθμού k. Ο αποστολέας πολλαπλασιάζει M(x) επί x k για να δημιουργήσει το πολυώνυμο T(x), δηλαδή T(x)= x k M(x). Ο αποστολέας διαιρεί το Τ(x) δια C(x) και βρίσκει το υπόλοιπο R(x). Αφαιρείται το R(x) από το Τ(x) και το αποτέλεσμα P(x) = Τ(x) - R(x) αποτελεί το συρμό ή πλαίσιο που αποστέλλεται στον παραλήπτη. Παράδειγμα Ο αποστολέας θέλει να στείλει το συρμό Αντίστοιχο πολυώνυμο: M ( x) = x + x + x + x Πολυώνυμο Διαίρεσης C(x)= x 3 +x 2 + Πολλαπλασιάζουμε το M(x) επί x 3 με αποτέλεσμα x M( x) = x + x + x + x Το οποίο αντιστοιχεί στο συρμό Στη συνέχει εκτελούμε τη διαίρεση x + x + x + x 3 2 x + x

19 Παράδειγμα x + x + x + x + x + x + x + x + x + x + x x + x + x + x x + x + x + x x x + x Η αφαίρεση αντιστοιχεί στην πράξη Exclusive-OR (XOR) Για συντομία οι μεταβλητές x δεν χρησιμοποιούνται αλλά απλά εννοούνται. Παράδειγμα Ο αποστολέας θα στείλει τον συρμό Μήνυμα CRC 9

20 Παράδειγμα: Επαλήθευση παραλήπτη Υπόλοιπο =, οπόταν πιθανότατα δεν υπάρχουν σφάλματα Πολυώνυμα Διαίρεσης C(x) CRC CRC-8 CRC- CRC-2 CRC-6 CRC-CCITT CRC-32 Πολυώνυμο x 8 +x 2 +x + x +x 9 +x 5 +x 4 +x + x 2 +x +x 3 +x 2 +x + x 6 +x 5 +x 2 + x 6 +x 2 +x 5 + x 32 +x 26 +x 23 +x 22 +x 6 +x 2 + +x +x +x 8 +x 7 +x 5 +x 4 +x 2 +x + 2

21 Πλαισίωση, έλεγχος σφαλμάτων και θόρυβος Υποθέτουμε πως έχουμε πλαίσιο μεγέθους n bits και η πιθανότητα σφάλματος σε ένα bit = p (ανεξάρτητη από την πιθανότητα σφάλματος σε οποιοδήποτε άλλο bit). Πιθανότητα αλάνθαστης μετάδοσης του πλαισίου (-p) n Όσο μεγαλώνει ένα πλαίσιο, μεγαλώνει και η πιθανότητα σφάλματος! Όσο μικραίνει ένα πλαίσιο αυξάνονται και οι μη ωφέλιμες πληροφορίες (επικεφαλίδες κλπ) που μεταδίδονται Εάν η πιθανότητα λάθους σε ένα πλαίσιο είναι «μικρή» τότε, σε περίπτωση λάθους, ο παραλήπτης μπορεί να ζητήσει επαναμετάδοση του πλαισίου. Σε περίπτωση που η πιθανότητα λάθους σε ένα πλαίσιο είναι «μεγάλη», τότε μπορεί να είναι πιο αποδοτικό να χρησιμοποιείται διόρθωση λαθών (π.χ. Forward error correction code FEC). Αξιόπιστη Μετάδοση (Reliable Transmission) Data Transfer Phase: Deliver to the peer receiver: A sequenced set of PDUs (received in order of transmission) (Most often) Correct PDUs (no errors) To do sequencing there must be a sequence number. We must also have error detection capability (in order to do error correction) We do error detection via the schemes discussed previously Error correction: For example, if error drop the PDU (or sometimes we send a nack). If correct send a positive acknowledgment (ack) 2

22 Αξιόπιστη Μετάδοση (Reliable Transmission) Χρήση πακέτων επαλήθευσης (acknowledgements ACKs) και χρονομέτρων (timers) Ο δέκτης κάθε φορά που παραλαμβάνει ένα πλαίσιο χωρίς σφάλματα τότε στέλνει πακέτο επαλήθευσης στον αποστολέα. Ο αποστολέας συνεχίζει να στέλνει πλαίσια ενόσω λαμβάνει ACKs. Εάν περάσει μια χρονική περίοδος κατά την οποία ο αποστολέας δεν λάβει κανένα ACK, ή ανλάβει αρνητικές επαληθεύσεις NACK (δηλαδή ο δέκτης έλαβε πλαίσια με σφάλματα), ο αποστολέας ξαναστέλνει τα προηγούμενα πλαίσια. Αξιόπιστη Μετάδοση (Reliable Transmission) In order to acknowledge we need the sequence number There are two ways to send acknowledgments: Special ACK PDU (send acknowledgment back) Piggyback on Data PDU (send information back from the other end and put the ack on the data coming back) Transmitter: send PDU, set timer. When the timer expires retransmit. Timer: Time it takes to go to the other end, be processed and come back (our best estimate) If the timer is too short or too long it s going to work. But what happens? Protocol with nack and no timer will not work. Why? Protocol with ack and nack but no timers. Will it work? 22

23 Πρωτόκολλα Παύσης και Αναμονής (Stop and Wait Protocols) Ο πομπός στέλνει ένα πλαίσιο και σταμάτα, περιμένοντας επαλήθευση (ACK). Όταν πάρει ACK στέλνει το επόμενο πλαίσιο. Εάν πάρει NACK ή λήξει κάποιο χρονόμετρο, τότε ξαναστέλνει το προηγούμενο πακέτο Disadvantage: Very low throughput. Not used often. Αποστολέας Παραλήπτης χρονόμετρο χρονόμετρο Πλαίσιο ACK ACK Πλαίσιο Πρόβλημα! Τι μπορεί να πάει λάθος Αποστολέας χρονόμετρο Πλαίσιο Παραλήπτης Αποστολέας χρονόμετρο Πλαίσιο ACK Παραλήπτης Πλαίσιο Πλαίσιο ACK ACK 23

24 Τι μπορεί να πάει λάθος Αποστολέας Παραλήπτης χρονόμετρο χρονόμετρο Πλαίσιο ACK Πλαίσιο ACK Αύξων Αριθμός Πλαισίου (Frame Sequence Number) Αποστολέας Παραλήπτης Πλαίσιο ACK Πλαίσιο ACK Πλαίσιο ACK 24

25 Πρωτόκολλα Ολισθαίνοντος Παραθύρου (Sliding Window) Ο αποστολέας διατηρεί ένα παράθυρο με τους αύξοντες αριθμούς όλως των πλαισίων που έχει στείλει και για τα οποία δεν έχει λάβει επαλήθευση. Κάθε φορά που στέλνει καινούργιο πλαίσιο, αυξάνει το άνω όριο του παραθύρου. Κάθε φορά που λαμβάνει επαλήθευση, αυξάνειτοκάτωόριοτου παραθύρου. Ο παραλήπτης επίσης διατηρεί παράθυρο με τους αύξοντες αριθμούς των πλαισίων που αναμένει Αν πάρει πλαίσιο εκτός παραθύρου, τότε το αγνοεί. Οι αύξοντες αριθμοί επαληθευμένων πλαισίων μπορούν να μπουν στην επικεφαλίδα εξερχόμενων πλαισίων για καλύτερη απόδοση (piggybacking) Πρωτόκολλο Ολισθαίνοντος Παραθύρου με Παράθυρο bit Υποθέτουμε ότι ο αύξων αριθμός αποτελείται από 3 bits (δηλαδή -7). Αποστολέας Παράθυρο αποστολής Παραλήπτης Παράθυρο λήψης 25

26 Οπισθοδρόμηση κατά Ν (Go Back N) Το παράθυρο του παραλήπτη είναι. Το παράθυρο του αποστολέα δεν μπορεί να υπερβαίνει το MaxSeqNum Continue transmitting, set timer for each PDU. If transmitter detects error (timer goes off) retransmit PDU in error and all following. Receiver may receive data twice and drops one since they all have sequence numbers. Q: If you transmitted a PDU and it arrives an hour later when the sequence no. got recycled what happens? Επιλεκτική Επανάληψη (Selective Repeat) Το παράθυρο του παραλήπτη είναι μεγαλύτερο από. Το παράθυρο του αποστολέα δεν μπορεί να υπερβαίνει το (MaxSeqNum+)/2 Repeat the one in error only. It will receive them out of sequence. Has to resequence them (requires a resequence bufferat the Rx) 26
