1 1. TEPELNOTECHNICKÝ POSUDOK 1.1. Posúdenie obalových konštrukcií z hľadiska tepelného odporu 1.1. Obvodová stena - výstup z programu thermo 09 INTERIÉR EXTERIÉR θ i = 20 C θ e = -11 C Φ i = 50 % φ e = 83 % R si =0.13m 2.K/W R se = 0.04 m 2.K W θ si = 0.2 K č. Tepelnotechnické vlastnosti a posúdenie Názov materiálu Hrúbka Objem. hmotnosť Súčiniteľ tepelnej vodivosti Merná tepelná kapacita Faktor difúzneho odporu Tepelný odpor Difúzny odpor Symbol d ρ λ c µ R Rd.10-9 Jednotka m kg/m 3 W/(m.K) J/(kg.K) (-) m 2.K/W m/s 1. Omietka BAUMIT štuková 0, ,0 0, ,0 12,0 0,006 0,32 2. BAUMIT TERMO omietka 0, ,0 0, ,0 8,0 0,222 0,85 3. Murivo YTONG P , ,0 0, ,0 13,0 2,500 20,72 4. BAUMIT HAFTMOERTEL 0, ,0 0, ,0 18,0 0,004 0,29 5. TI NOBASIL FKD 0, ,0 0, ,0 3,0 3,000 1,91 6. BAUMIT HAFTMOERTEL 0, ,0 0, ,0 18,0 0,004 0,29 7. BAUMIT SILIKATPUTZ 0, ,0 0, ,0 37,0 0,004 0,59 Výsledky výpočtu tepelnotechnických parametrov podľa STN /2002 Tepelný odpor konštrukcie R = 5,74 m 2.K/W Difúzny odpor konštrukcie R d = 24, m/s Súčiniteľ prechodu tepla 0,17 W/(m 2.K) Vnútorná povrchová teplota θ si = 19,32 C Vlhkostný režim Tepelný odpor Súčiniteľ prechodu tepla Vo vnútri konštrukcie nekondenzuje vodná para Posúdenie konštrukcie podľa STN /2002 Hodnotenie R = 5,74 m 2.K/W > R N = 2,0 m 2.K/W - minimálna hodnota vyhovuje R = 5,74 m 2.K/W > R N = 3,0 m 2.K/W - odporúčaná hodnota vyhovuje 0,17 W/(m 2.K) < U N = 0,46 W/(m 2.K) - maximálna hodnota vyhovuje 0,17 W/(m 2.K) < U N = 0,32 W/(m 2.K) - odporúčaná hodnota vyhovuje Riziko vzniku plesní θ si = 19,32 C > θ si,80 + θ si = 12,8 C vyhovuje Vlhkostný režim g k = 0,00 kg/(m 2.r) < g V = 0,064 kg/(m 2.r) - ročná bilancia vyhovuje g k = 0,00 kg/(m 2.r) < g k,max = 0,100 kg/(m 2.r) - ročná bilancia vyhovuje 30

2 **************************************************************************** * * * KOMPLEXNÉ TEPELNO-TECHNICKÉ POSÚDENIE STAVEBNÝCH KONŠTRUKCIÍ * * * * podľa STN /2002 * **************************************************************************** STUDENT VERSION program TERMO'09 - A modul STUDENT VERSION Názov úlohy : Obvodová stena Spracovateľ : Vladimír Kosťun Zákazka : Bakalárska práca Bytový dom Dátum : ZADANÉ OKRAJOVÉ PODMIENKY ( STUDENT VERSION ): ============================================== ( pre exteriér - Bratislava ) Teplota vzduchu... ThetaE(Oe): C Relatívna vlhkosť... FiE(Fe): 83.0 % Odpor pri prestupe tepla... Rse: 0.04 m2k/w Pohltivosť slnečného žiarenia... Alfa: 0.93 (SV neuvažuje) Redukcia na orientáciu... Red: 0.70 (SV neuvažuje) ( pre interiér - Obývacie miestnosti ) Teplota vzduchu... ThetaI(Oi): 20.0 C Relatívna vlhkosť... FiI(Fi): 50.0 % Odpor pri prestupe tepla... Rsi: 0.13 m2k/w Bezpečnostná prirážka... DeltaThetaSI(DOsi): 0.20 K ZADANÁ SKLADBA KONŠTRUKCIE ( OBVODOVÁ STENA - od interiéru ): ============================================================= STAVEBNÝ MATERIÁL HRÚBKA LAMBDA RO c µ [vrstva] [m] [W/mK] [kg/m3] [J/kgK] [-] Omietka BAUMIT štukov BAUMIT TERMO YTONG P BAUMIT HAFTMOERTEL NOBASIL FKD BAUMIT HAFTMOERTEL BAUMIT SILIKATPUTZ VÝSLEDKY VÝPOČTU ( STUDENT VERSION ): ===================================== Tepelný odpor konštrukcie... R: Odpor pri prechode tepla... Ro: Súčiniteľ prechodu tepla... U: Difúzny odpor konštrukcie... Rd: Povrchová teplota... ThetaSI(Osi): 5.74 m2k/w 5.91 m2k/w 0.17 W/m2K E9 m/s C POSÚDENIE KONŠTRUKCIE ( STUDENT VERSION ): ========================================== Tepelný odpor R = 5.74 m2k/w > Rn = 3.00 m2k/w vyhovuje Riziko vzniku plesní Osi = 19.3 C > Osi80+DOsi = 12.8 C vyhovuje

3 TEPELNÉ A DIFÚZNE ODPORY VRSTIEV A PRIEBEH TEPLÔT A PARCIÁLNYCH TLAKOV: ======================================================================= vrstva R Rd teplota Pd Psat poznámka [m2k/w] E-9[m/s] [ C] [Pa] [Pa] STUDENT VERSION nekondenzuje nekondenzuje nekondenzuje nekondenzuje nekondenzuje nekondenzuje nekondenzuje nekondenzuje Pri teplote Oe= C nedochádza ku kondenzácii vo vnútri konštrukcie 32

4 33

5 1.1 Plochá strecha - nepochôdzna a výstup z programu thermo 09 EXTERIÉR θ e = -11 C φ e = 83 % R se = 0.04 m 2.K / W EXTERIÉR INTERIÉR θ i = 20 C Φ i = 50 % R si = 0.10 m 2.K/W θ si = 0.2 K Tepelnotechnické vlastnosti a posúdenie INTERIÉR č. Názov materiálu Hrúbka Objem. hmotnosť Súčiniteľ tepelnej vodivosti Merná tepelná kapacita Faktor difúzneho odporu Tepelný odpor Difúzny odpor Symbol d ρ λ c µ R Rd.10-9 Jednotka m kg/m 3 W/(m.K) J/(kg.K) (-) m 2.K/W m/s 1. Omietka BAUMIT štuková 0, ,0 0, ,0 12,0 0,006 0,32 2. BAUMIT TERMO omietka 0, ,0 0, ,0 8,0 0,222 0,85 3. Železobetónová doska 0, ,0 1, ,0 29,0 0,139 33,89 4. Betónová mazanina 0, ,0 1, ,0 19,0 0,043 5,05 5. VEDATEC G200 S4 0, ,0 0, , ,0 0, ,4 6. NOBASIL SPK 0, ,00 0, ,0 3,6 2,632 1,91 7. NOBASIL SPK 0, ,00 0, ,0 3,6 2,632 1,91 8. FATRAFOL 810 0, ,0 0, , ,0 0,004 97,22 Výsledky výpočtu tepelnotechnických parametrov podľa STN /2002 Tepelný odpor konštrukcie R = 5,69 m 2.K/W Difúzny odpor konštrukcie R d = 5453, m/s Súčiniteľ prechodu tepla 0,17 W/(m 2.K) Vnútorná povrchová teplota θ si = 19,47 C Vlhkostný režim Tepelný odpor Súčiniteľ prechodu tepla Vo vnútri konštrukcie nekondenzuje vodná para Posúdenie konštrukcie podľa STN /2002 Hodnotenie R = 5,69 m 2.K/W > R N = 3,20 m 2.K/W - minimálna hodnota vyhovuje R = 5,69 m 2.K/W > R N = 4,90 m 2.K/W - odporúčaná hodnota vyhovuje 0,17 W/(m 2.K) < U N = 0,30 W/(m 2.K) - maximálna hodnota vyhovuje 0,17 W/(m 2.K) < U N = 0,20 W/(m 2.K) - odporúčaná hodnota vyhovuje Riziko vzniku plesní θ si = 19,47 C > θ si,80 + θ si = 12,8 C vyhovuje Vlhkostný režim g k = 0,00 kg/(m 2.r)< g V = 0,064 kg/(m 2.r) - ročná bilancia vyhovuje g k = 0,00 kg/(m 2.r)< g k,max = 0,100 kg/(m 2.r) - ročná bilancia vyhovuje 34

6 **************************************************************************** * * * KOMPLEXNÉ TEPELNO-TECHNICKÉ POSÚDENIE STAVEBNÝCH KONŠTRUKCIÍ * * * * podľa STN /2002 * **************************************************************************** STUDENT VERSION program TERMO'09 - A modul STUDENT VERSION Názov úlohy : Plochá strecha - nepochôdzna Spracovateľ : Vladimír Kosťun Zákazka : Bytový dom Dátum : ZADANÉ OKRAJOVÉ PODMIENKY ( STUDENT VERSION ): ============================================== ( pre exteriér - Bratislava ) Teplota vzduchu... ThetaE(Oe): C Relatívna vlhkosť... FiE(Fe): 83.0 % Odpor pri prestupe tepla... Rse: 0.04 m2k/w Pohltivosť slnečného žiarenia... Alfa: 0.90 (SV neuvažuje) Redukcia na orientáciu... Red: 1.00 (SV neuvažuje) ( pre interiér - Obývacie miestnosti ) Teplota vzduchu... ThetaI(Oi): 20.0 C Relatívna vlhkosť... FiI(Fi): 50.0 % Odpor pri prestupe tepla... Rsi: 0.10 m2k/w Bezpečnostná prirážka... DeltaThetaSI(DOsi): 0.20 K ZADANÁ SKLADBA KONŠTRUKCIE ( PLOCHÁ STRECHA - od interiéru ): ============================================================= STAVEBNÝ MATERIÁL HRÚBKA LAMBDA RO c µ [vrstva] [m] [W/mK] [kg/m3] [J/kgK] [-] Omietka BAUMIT štukov BAUMIT TERMO EXTRA Železobetón Betonova mazanina VEDATEC G200 S NOBASIL SPK NOBASIL SPK FATRAFOL VÝSLEDKY VÝPOČTU ( STUDENT VERSION ): ===================================== Tepelný odpor konštrukcie... R: Odpor pri prechode tepla... Ro: Súčiniteľ prechodu tepla... U: Difúzny odpor konštrukcie... Rd: Povrchová teplota... ThetaSI(Osi): 5.69 m2k/w 5.83 m2k/w 0.17 W/m2K E9 m/s C POSÚDENIE KONŠTRUKCIE ( STUDENT VERSION ): ========================================== Tepelný odpor R = 5.69 m2k/w > Rn = 4.90 m2k/w vyhovuje Riziko vzniku plesní Osi = 19.5 C > Osi80+DOsi = 12.8 C vyhovuje 35

7 TEPELNÉ A DIFÚZNE ODPORY VRSTIEV A PRIEBEH TEPLÔT A PARCIÁLNYCH TLAKOV: ======================================================================= vrstva R Rd teplota Pd Psat poznámka [m2k/w] E-9[m/s] [ C] [Pa] [Pa] STUDENT VERSION nekondenzuje nekondenzuje nekondenzuje nekondenzuje nekondenzuje nekondenzuje nekondenzuje nekondenzuje nekondenzuje Pri teplote Oe= C nedochádza ku kondenzácii vo vnútri konštrukcie 36

8 37

9 1.1. Podláha nad nevykurovaným priestorom- výstup z programu thermo 09 INTERIÉR θ i = 20 C Φ i = 50 % R si = 0.17 m 2.K/W INTERIÉR θ i = 5 C φ i = 65 % R si = 0.17 m 2.K / W Tepelnotechnické vlastnosti a posúdenie INTERIÉR INTERIÉR č. Názov materiálu Hrúbka Objem. hmotnosť Súčiniteľ tepelnej vodivosti Merná tepelná kapacita Faktor difúzneho odporu Tepelný odpor Difúzny odpor Symbol D ρ λ c µ R Rd.10-9 Jednotka M kg/m 3 W/(m.K) J/(kg.K) (-) m 2.K/W m/s 1. Drevené parkety 0, ,0 0, ,0 157,0 0, Betónová mazanina 0, ,0 1, ,0 19,0 0, Polyetylénová fólia 0, ,0 0, , ,0 0, NOBASIL PTS 0, ,0 0, ,0 2,5 0, Železobetón 0, ,0 1, ,0 29,0 0, BAUMIT HAFTMOERTEL 0, ,0 0, ,0 18,0 0, NOBASIL MPN 0, ,0 0, ,0 2,0 2, BAUMIT TERMO EXTRA 0, ,0 0, ,0 8,0 0, Omietka BAUMIT Štukov 0, ,0 0, ,0 12,0 0, Výsledky výpočtu tepelnotechnických parametrov podľa STN /2002 Tepelný odpor konštrukcie R = 3,31 m 2.K/W Tepelná prijímavosť podlahy b = 630,25 Ws(1/2)/m2K - studená Súčiniteľ prechodu tepla 0,27 W/(m 2.K) Vnútorná povrchová teplota θ si = 19,30 C Ples dotykovej teploty θ = 4,94 C Tepelný odpor Súčiniteľ prechodu tepla Posúdenie konštrukcie podľa STN /2002 Hodnotenie R = 3,31 m 2.K/W > R N = 0,5 m 2.K/W - minimálna hodnota vyhovuje R = 3,31 m 2.K/W > R N = 1,0 m 2.K/W - odporúčaná hodnota vyhovuje 0,27 W/(m 2.K) < U N = 0,35 W/(m 2.K) - maximálna hodnota vyhovuje 0,27 W/(m 2.K) < U N = 0,25 W/(m 2.K) - odporúčaná hodnota vyhovuje Riziko vzniku plesní θ si = 19,30 C > θ si,80 + θ si = 13,1 C vyhovuje Vlhkostný režim g k = 0,00 kg/(m 2.r)< g V = 0,064 kg/(m 2.r) - ročná bilancia vyhovuje g k = 0,00 kg/(m 2.r)< g k,max = 0,100 kg/(m 2.r) - ročná bilancia vyhovuje **************************************************************************** 38

10 * * * KOMPLEXNÉ TEPELNO-TECHNICKÉ POSÚDENIE STAVEBNÝCH KONŠTRUKCIÍ * * * * podľa STN /2002 * **************************************************************************** STUDENT VERSION program TERMO'09 - A modul STUDENT VERSION Názov úlohy : Podlaha nad nevykurovaným priestorom Spracovateľ : Vladimír Kosťun Zákazka : Bytový dom Dátum : ZADANÉ OKRAJOVÉ PODMIENKY ( STUDENT VERSION ): ============================================== ( pre exteriér - Nevykurované miestnosti ) Teplota vzduchu... ThetaE(Oe): 5.0 C Relatívna vlhkosť... FiE(Fe): 65.0 % Odpor pri prestupe tepla... Rse: 0.17 m2k/w ( pre interiér - Obývacie miestnosti ) Teplota vzduchu... ThetaI(Oi): 20.0 C Relatívna vlhkosť... FiI(Fi): 50.0 % Odpor pri prestupe tepla... Rsi: 0.17 m2k/w Bezpečnostná prirážka... DeltaThetaSI(DOsi): 0.50 K ZADANÁ SKLADBA KONŠTRUKCIE ( PODLAHA NA STROPE - od interiéru ): ================================================================ STAVEBNÝ MATERIÁL HRÚBKA LAMBDA RO c µ [vrstva] [m] [W/mK] [kg/m3] [J/kgK] [-] Drevenne parkety Betonova mazanina Polyetylenova folia NOBASIL PTS Železobetón BAUMIT HAFTMOERTEL NOBASIL MPN BAUMIT TERMO EXTRA Omietka BAUMIT štukov VÝSLEDKY VÝPOČTU ( STUDENT VERSION ): ===================================== Tepelný odpor konštrukcie... R: Odpor pri prechode tepla... Ro: Súčiniteľ prechodu tepla... U: Tepelná prijímavosť podlahy... b: Povrchová teplota... ThetaSI(Osi): Ples dotykovej teploty... DeltaTheta: 3.31 m2k/w 3.65 m2k/w 0.27 W/m2K Ws(1/2)/m2K - teplá C 4.94 C POSÚDENIE KONŠTRUKCIE ( STUDENT VERSION ): ========================================== Tepelný odpor R = 3.31 m2k/w > Rn = 0.40 m2k/w vyhovuje Riziko vzniku plesní Osi = 19.3 C > Osi80+DOsi = 13.1 C vyhovuje

11 40

12 1.2. Posúdenie otvorových konštrukcií z hľadiska súčiniteľa prechodu tepla OZNAČ. KONŠTR. POHĽAD NA VÝPLŇOVÚ KONŠTRUKCIU POPIS KONŠTRU KCIE L [m] i lv [m 3 /(m.s.pa -2/3 )] U [W/(m 2.K)] g [-] 1/O 2/O 3/O Hliníkové no SCHUCO AWS 70.HI Tepelnoizol ačné dvojsklo Otváravo sklopné Hliníkové no SCHUCO AWS 70.HI Tepelnoizol ačné dvojsklo Otváravo sklopné Hliníkové no SCHUCO AWS 70.HI Tepelnoizol ačné dvojsklo Otváravé 6,6 0, ,307 0,6 A g = 1,961 m 2 ; A f = 0,739 m 2 ; A = 2,7m 2 ; L g = 8,202 m; U g = 1,1 W/(m 2.K) U f = 1,3 W/(m 2.K); Ψ g = 0,05 U g.a g + U.A +ψ g.l f f g U = A g + A f 1,1.1, , 3.0, , 05.8, 202 2, , 307 W /(m.k ) < 1, 7 W /(m.k),n V YHO VUJE 6,6 0, ,307 0,6 A g = 1,961 m 2 ; A f = 0,739 m 2 ; A = 2,7m 2 ; L g = 8,202 m; U g = 1,1 W/(m 2.K) U f = 1,3 W/(m 2.K); Ψ g = 0,05 U g.a g + U.A +ψ g.l f f g A g + A f 1,1.1, , 3.0, , 05.8, 202 2, , 307 W /(m.k ) < 1, 7 W /(m.k ),N V YH O V U JE 5,4 0, ,286 0,6 A g = 1,264 m 2 ; A f = 0,536 m 2 ; A = 1,8 m 2 ; L g = 4,556 m; U g = 1,1 W/(m 2.K) U f = 1,3 W/(m 2.K); Ψ g = 0,05 U g.a g + U.A +ψ g.l f f g U = A g + A f 1,1.1, , 3.0, , 05.4, 556 1, , 286 W /(m.k ) < 1, 7 W /(m.k),n V YHO V UJE 41

13 1.2. Posúdenie otvorových konštrukcií z hľadiska súčiniteľa prechodu tepla OZNAČ. KONŠTR. POHĽAD NA VÝPLŇOVÚ KONŠTRUKCIU POPIS KONŠTR UKCIE L [m] i lv [m 3 /(m.s.pa -2/3 )] U [W/(m 2.K)] g [-] 4/O 5/O Hliníkové no SCHUCO AWS 70.HI Tepelnoiz olačné dvojsklo Otváravé Hliníkové dvere SCHUCO AWS 70.HI Tepelnoiz olačné dvojsklo Otváravé 5,4 0, ,286 0,6 A g = 1,264 m 2 ; A f = 0,536 m 2 ; A = 1,8 m 2 ; L g = 4,556 m; U g = 1,1 W/(m 2.K) U f = 1,3 W/(m 2.K); Ψ g = 0,05 U g.a g + U.A +ψ g.l f f g A g + A f 1,1.1,264 +1,3.0, ,05.4,556 1, ,286 W/(m.K) < 1,7 W/(m.K),N VYHOVUJE 6,1 0, ,345 0,6 A g = 1,172 m 2 ; A f = 0,628 m 2 ; A = 1,8m 2 ; L g = 6,316 m; U g = 1,1 W/(m 2.K) U f = 1,3 W/(m 2.K); Ψ g = 0,05 o k o k U g.a g + U.A + ψ g.l f f g A g + A f 1,1.1, , 3.0, , 0 5.6, , , W /(m.k ) < 1, 7 W /(m.k ) o k o k,n V Y H O V U J E 6/O Hliníkové no SCHUCO AWS 70.HI Tepelnoiz olačné dvojsklo Otváravo sklopné 7 0, ,298 0,6 A g = 2,08 m 2 ; A f = 0,92 m 2 ; A = 3 m 2 ; L g = 8,188 m; U g = 1,1 W/(m 2.K) U f = 1,3 W/(m 2.K); Ψ g = 0,05 U g.a g + U.A +ψ g.l f f g A g + A f 1,1.2, , 3.0,92 + 0, 05.8, , 298 W /(m.k) < 1,7 W /(m.k),n VYHOVUJE 42

14 1.2. Posúdenie otvorových konštrukcií z hľadiska súčiniteľa prechodu tepla OZNAČ. KONŠTR. POHĽAD NA VÝPLŇOVÚ KONŠTRUKCIU POPIS KONŠTRU KCIE L [m] i lv [m 3 /(m.s.pa -2/3 )] U [W/(m 2.K)] g [-] 7/O Hliníkové no SCHUCO AWS 70.HI Tepelnoizol ačné dvojsklo Otváravo sklopné 10 0, ,245 0,6 A g = 4,398 m 2 ; A f = 0,852 m 2 ; A = 5,25 m 2 ; L g = 11,82 m; U g = 1,1 W/(m 2.K) U f = 1,3 W/(m 2.K); Ψ g = 0,05 U g.a g + U.A +ψ g.l f f g o k A g + A f o k 1,1.4, , 3.0, , , 8 2 5, , W /(m.k ) < 1, 7 W /(m.k ) o k o k,n V Y H O V U JE 8/O 9/O Hliníkové no SCHUCO AWS 70.HI Tepelnoizol ačné dvojsklo Otváravo sklopné Hliníkové dvere SCHUCO AWS 70.HI Tepelnoizol ačné dvojsklo Otváravé 10 0, ,245 0,6 A g = 4,398 m 2 ; A f = 0,852 m 2 ; A = 5,25 m 2 ; L g = 11,82 m; U g = 1,1 W/(m 2.K) U f = 1,3 W/(m 2.K); Ψ g = 0,05 U g.a g + U.A +ψ g.l f f g U = A g + A f 1,1.4, , 3.0, , 05.11, 82 5, U = 1, 245 W /(m.k) < U,N = 1, 7 W /(m.k) VYHOVUJE 6,1 0, ,345 0,6 A g = 1,172 m 2 ; A f = 0,628 m 2 ; A = 1,8m 2 ; L g = 6,316 m; U g = 1,1 W/(m 2.K) U f = 1,3 W/(m 2.K); Ψ g = 0,05 U g.a g + U.A +ψ g.l f f g o k A g + A f o k 1,1.1, , 3.0, , 0 5.6, , , W /(m.k ) < 1, 7 W /(m.k ) o k o k,n V Y H O V U JE 43

15 1.2. Posúdenie otvorových konštrukcií z hľadiska súčiniteľa prechodu tepla OZNAČ. KONŠTR. POHĽAD NA VÝPLŇOVÚ KONŠTRUKCIU POPIS KONŠTR UKCIE L [m] i lv [m 3 /(m.s.pa -2/3 )] U [W/(m 2.K)] g [-] ZS1 ZS2 ZS3 Hliníková zasklenná stena Aliplast econoline dveře posuvné auromatické Hliníková zasklenná stena Aliplast econoline dveře posuvné auromatické Hliníková zasklenná stena Aliplast econoline dveře posuvné auromatické 16,36 0, ,287 0,6 A g = 12,91 m 2 ; A f = 2,354 m 2 ; A = 15,264 m 2 ; L g = m; U g = 1,1 W/(m 2.K) U f = 1,4 W/(m 2.K); Ψ g = 0,05 U g.a g + U.A +ψ g.l f f g A g + A f 1,1.12,91+1, 4.2, ,05.39, 65 15, ,287 W/(m.K) < 1,7 W/(m.K),N VYHOVUJE 11,76 0, ,311 0,6 A g = 6,65 m 2 ; A f = 1,99 m 2 ; A = 8,64 m 2 ; L g = 24,516 m; U g = 1,1 W/(m 2.K) U f = 1,4 W/(m 2.K); Ψ g = 0,05 U g.a g + U.A +ψ g.l f f g A g + A f 1,1.6, , 4.1, , 05.24, 516 8, , 311 W /(m.k) < 1, 7 W /(m.k),n VYHO VUJE 11,76 0, ,26 0,6 A g = 7,735 m 2 ; A f = 0,905 m 2 ; A = 8,64 m 2 ; L g = 22,284 m; U g = 1,1 W/(m 2.K) U f = 1,4 W/(m 2.K); Ψ g = 0,05 U g.a g + U.A +ψ g.l f f g A g + A f 1,1.7, , 4.0, , , , , 26 W /(m.k ) < 1, 7 W /(m.k ) o k,n V YH O V U JE 44

16 1.2. Posúdenie otvorových konštrukcií z hľadiska súčiniteľa prechodu tepla OZNAČ. KONŠTR. POHĽAD NA VÝPLŇOVÚ KONŠTRUKCIU POPIS KONŠTRUK CIE L [m] i lv [m 3 /(m.s.pa -2/3 )] U [W/(m 2.K)] g [-] 44,68 0, ,31 0,6 LOP Ľahký obvodový plášť Aliplast MC-Glass Otváranie sklopné A g = 69,896 m 2 ; A f = 16,804 m 2 ; A = 86,7m 2 ; L g = 264,2 m; U g = 1,1 W/(m 2.K) U f = 1,4 W/(m 2.K); Ψ g = 0,05 U g.a g + U.A +ψ g.l f f g A g + A f 1,1.69,896 +1,4.16, ,05.264,2 86, ,31 W/(m.K) < 1,7 W/(m.K),N VYHOVUJE 45

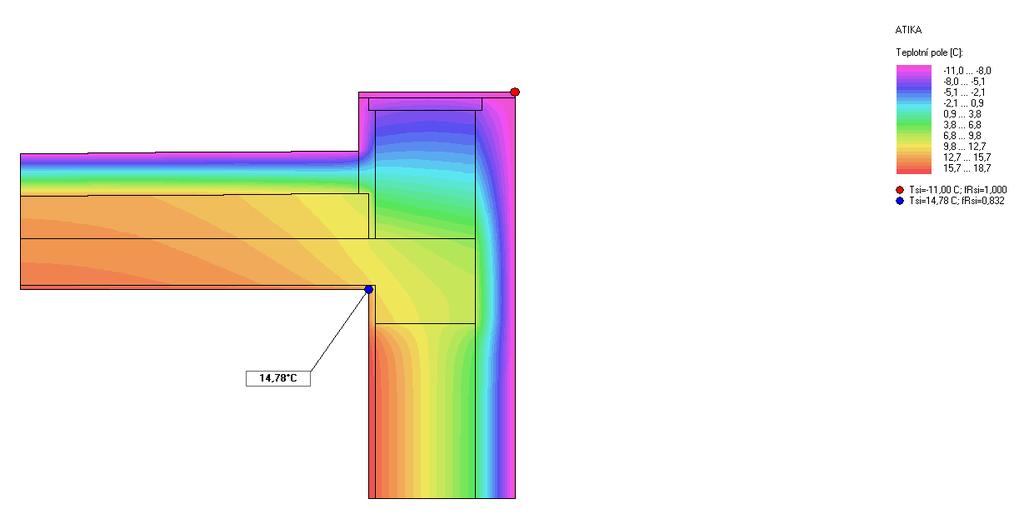

17 EXTERIÉR θ e = -11 C φ e = 83 % R se = 0.04 m 2.K 1.3. Posúdenie kritických detailov na minimálnu povrchovú teplotu INTERIÉR θ i = 20 C Φ i = 50 % R si =0.13m 2.K/W Teplo-technické vlastnosti materiálov 3 P.č Materiál d (m) ρ (kg/ m ) λ (W/m.K) 1. Termo omietka Baumit Extra 0, ,09 2. Železobetónová stropná doska 0, ,43 3. Betónová mazanina 0, ,16 4. TI Nobasil SPK 0, ,38 5. TI Nobasil SPK 0, ,38 6. Dubový hranol 0, , TI FACADE 70F 20mm 0, , TI ROCKWOOL ROOFROCK 0, , SILKA - tvárnica S P+D+K 0, , Ytong P4-500 PD 0, , TI Nobasil FKD 0, , Preglejka 0, ,130 46

18 47

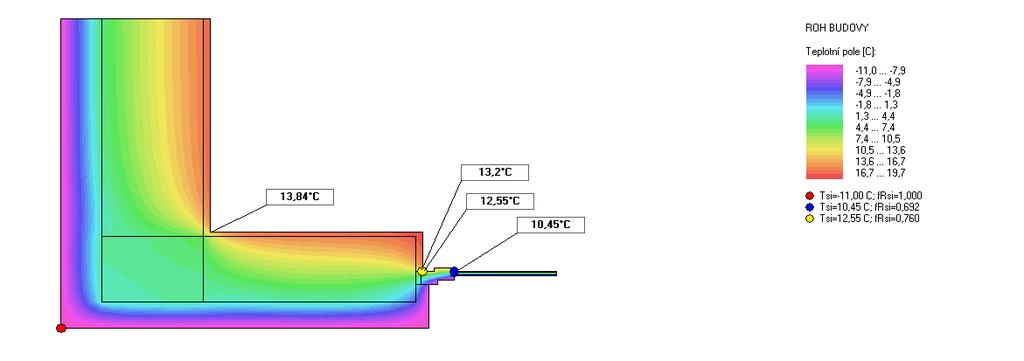

19 1.3. Posúdenie kritických detailov na minimálnu povrchovú teplotu INTERIÉR θ i = 20 C Φ i = 50 % R si =0.13m 2.K/W Teplo-technické vlastnosti materiálov EXTERIÉR θ e = -11 C φ e = 83 % R se = 0.04 m 2.K 3 P.č Materiál d (m) ρ (kg/ m ) λ (W/m.K) 1. Termo omietka Baumit Extra 0, ,09 2. Železobetónový stĺp 0, ,43 3. Ytong P4-500 PD 0, , TI Nobasil FKD 0, ,40 5. Pur pena , TI Nobasil FKD 0, ,40 7. Hliníkový rám pevna časť SCHUCO AWS 70.HI 0,070-0, Hliníkový rám otváravá časť SCHUCO AWS 70.HI 0,070-0, Nízkoemlsné sklo rady SGG Planitherm - exterier 0, , Nízkoemlsné sklo rady SGG Planitherm s povlakom 0, , Izolačný plyn Argón 90 % 0,016-0,020 48

20 49

21 1.3. Posúdenie kritických detailov na minimálnu povrchovú teplotu INTERIÉR θ i = 20 C Φ i = 50 % R si =0.13m 2.K/W EXTERIÉR θ e = -11 C φ e = 83 % R se = 0.04 m 2.K Teplo-technické vlastnosti materiálov 3 P.č Materiál d (m) ρ (kg/ m ) λ (W/m.K) 1. Termo omietka Baumit Extra 0, ,09 2. Železobetónový stĺp 0, ,43 3. Ytong P4-500 PD 0, , TI Nobasil FKD 0, ,40 5. Pur pena , TI Nobasil FKD 0, ,40 7. Hliníkový rám pevna časť SCHUCO AWS 70.HI 0,070-0, Hliníkový rám otváravá časť SCHUCO AWS 70.HI 0,070-0, Nízkoemlsné sklo rady SGG Planitherm - exterier 0, , Nízkoemlsné sklo rady SGG Planitherm s povlakom 0, , Izolačný plyn Argón 90 % 0,016-0, Hlinikový ĽOP Aliplas MC-GLASS 0,100-0, Hlinikový ĽOP Aliplas MC-GLASS 0,100-0, Nízkoemlsné sklo rady SGG Planitherm - exterier 0, , Nízkoemlsné sklo rady SGG Planitherm s povlakom 0, , Izolačný plyn Argón 90 % 0,016-0,020 50

22 51

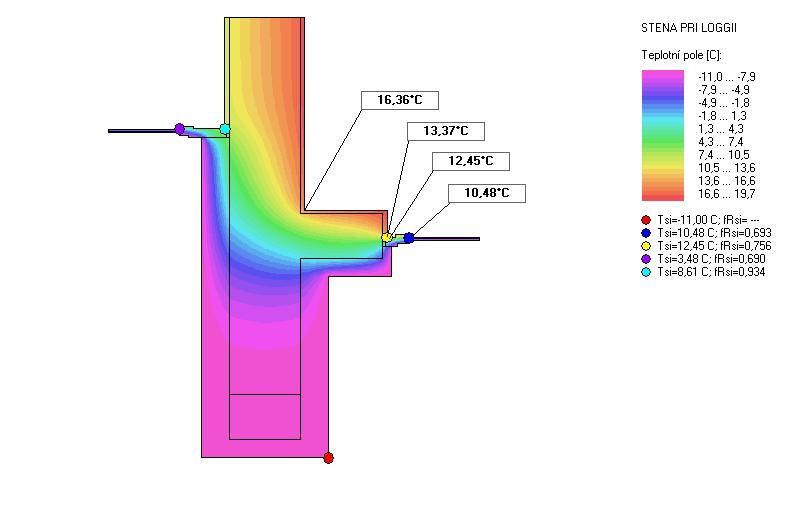

23 1.3. Posúdenie kritických detailov na minimálnu povrchovú teplotu EXTERIÉR θ e = -11 C φ e = 83 % R se = 0.04 m 2.K INTERIÉR θ i = 20 C Φ i = 50 % R si =0.13m 2.K/W Teplo-technické vlastnosti materiálov 3 P.č Materiál d (m) ρ (kg/ m ) λ (W/m.K) 1. Termo omietka Baumit Extra 0, ,09 2. Železobetónový stĺp 0, ,43 3. Ytong P4-500 PD 0, , TI Nobasil FKD 0, ,40 5. Pur pena , TI Nobasil FKD 0, ,40 7. Hliníkový rám pevna časť SCHUCO AWS 70.HI 0,070-0, Hliníkový rám otváravá časť SCHUCO AWS 70.HI 0,070-0, Nízkoemlsné sklo rady SGG Planitherm - exterier 0, , Nízkoemlsné sklo rady SGG Planitherm s povlakom 0, , Izolačný plyn Argón 90 % 0,016-0,020 52

24 53

25 1.3. Posúdenie kritických detailov na minimálnu povrchovú teplotu EXTERIÉR INTERIÉR θ e = -11 C θ i = 20 C φ e = 83 % Φ i = 50 % R se = 0.04 m 2.K R si =0.13m 2.K/W INTERIÉR θ i = 5 C Φ i = 50 % R si =0.25m 2.K/W Teplo-technické vlastnosti materiálov 3 P.č Materiál d (m) ρ (kg/ m ) λ (W/m.K) 1. Termo omietka Baumit Extra 0, ,09 2. Železobetónový strop 0, ,43 3. Ytong P4-500 PD 0, , Železobetónový stĺp 0, ,43 5. TI Nobasil FKD 0, ,40 6. TI Nobasil FKD 0, ,40 7. TI Nobasil MPN 0, ,39 8. TI Nobasil PTS 0, ,41 9. Betónová mazanina 0, , Drevenné parkety 0, , Protišmyková dlažba 0, ,01 54

26 55

27 Energetické hodnotenie budov 1.4. Posúdenie z hľadiska potreby tepla na vykurovanie STN (požiadavky), STN (metóda výpočtu) 1. Budova: Obostavaný objem [m³]: Merná plocha [m 2 ]: V b = a*b*h TO = 7933,5 A b = a*b*j= 2463,5 Obytná budova Priemerná konštrukčná výška vykurovaných podlaží [m]: áno nie h k,pr = V b /A b = 3,22 Budova nová Rodinný dom, Bytový dom obnovovaná Verejná budova 2. Merná tepelná strata prechodom tepla H T [W/K] Konštrukcia Plocha A i Formulár U i U i. A i Faktor b x b x. U i. A i m² W/(m²K) W/K - W/K Vonkajšia stena - murivo+ MIN Nobasil 1303,5 0,17 221, ,595 Vonkajšia stena - LOP 86,7 1,31 113, ,577 Zasklená stena slu 47,81 1,311 62, ,67891 Okná: spolu 380 1,31 497, ,8 Podlaha na teréne Strop nad nevykurovaným suterénom 397,5 0,27 107, ,33 Strecha plochá S ,17 69,7 1 69,7 Strecha plochá (šikmá) - S2 Strecha plochá (šikmá) - S3 Vonkajšia stena za zimnou záhradou Okná za zimnou záhradou Podlaha podstrešného priestoru (povaly) Stena/strop do temperovaného priestoru Strop nad otvoreným prejazdom Súčty ΣA i = 3640, ,51 Σ b x. U i. 3. Započítanie vplyvu tepelných mostov: exaktne, paušálne Exaktne: zadá sa hodnota vypočítaná vzťahom (6.29) A i = 1314, ,68091 Paušálne: 0,05 zatepľované konštrukcie, 0,05 0,1 jednovrstvové murované konštrukcie... Vplyv tepelných mostov [W/K]: Η ΤΜ = U ΣA i = 131,2755 Merná tepelná strata H T [W/K]: H T = Σ b.. x U i A i ,9564 U ΣA i = Priemerný súčiniteľ prechodu tepla [W/(m²K)]: U m = H T / ΣA i = 0,

28 4. Merná tepelná strata vetraním H v [W/K]: Intenzita výmeny vzduchu v 1/h H V = 0,264. n. V b H v = 1047,22 n = 0,5 5. Merná tepelná strata H = H T + H V [W/K]: 2251,18 6. Solárne zisky Q s [ kwh] I sj g jj A nj Q Sj = I sj. 0,50.0,9 g j. A nj Juh 320 0,64 0 Východ 200 0, ,2 Západ 200 0, ,8 Sever 100 0,64 0 Juhozápad 260 Juhovýchod 260 Severovýchod 130 Severozápad 130 Horizontálna 340 Q S =ΣQ sj = ,00 7. Vnútorné zisky Q i [kwh] Q i = 5 q i A b = Q i = ,50 [W/m 2 ] : q i = 4 q i = 5 q i = 6 Rodinný dom Bytový dom Verejná budova 8. Celkové vnútorné zisky Q i + Q s [ kwh] Q i + Q s = ,50 9. Potreba tepla na vykurovanie [ kwh/r]: Q h = 82,1(H T +H v ) - 0,95 (Q S +Q i ) Q h = 10. Merná potreba tepla na vykurovanie [ kwh/m 3 ]: ,15 E 1 = Q h /V b E 1 = 13, Merná potreba tepla na vykurovanie [ kwh/m 2 ]: E 2 = Q h /A b E 2 = 42, Faktor tvaru budovy ΣA i /V b ΣA i /V b = 0, Normové hodnoty Nové budovy Obnovované budovy E 1N = 10, ,43 Σ A i /V b = 18,69 E 1N = 15, ,71 Σ A i /V b = E 2N = h k,pr. E 1N = 60,18 E 2N = h k,pr. E 1N = 14. Hodnotenie E 1 < E 1N alebo Vyhovuje? Áno Nie STN : E 2 < E 2N 15. Stupeň potreby tepla SPT = E 1 / E 1N. 100 v %= 71,1% A veľmi úsporná B úsporná C vyhovujúca D nevyhovujúca E neúsporná F plytvajúca A 60% B 80% C 100% D 120% E 140% F 160% G >160 % 57

29 2.1. VÝPIS OKIEN A BALKÓNOVÝCH DVERÍ - 2NP OZNAČENIE NA VÝKRESE SCHÉMATICKÉ ZOBRAZENIE ROZMER (mm) POPIS 1PP POČET KUSOV 1NP 2NP 3NP 4NP 5NP 6NP SPOLU POZNÁMKA 1/O X DVOJKRÍDLOVÉ OKNO - HLINÍKOVÝ RÁM SCHUCO AWS 70.HI - OTVÁRAVO - SKLOPNÉ - POVRCHOVÁ ÚPRAVA ŠEDÁ RAAL CELOOBVODOVÉ KOVANIE - TEPELNOIZOLAČNÉ 2-SKLO mm - Ug=1,1 W/m²K - Uf=1,6 W/m²K /O X DVOJKRÍDLOVÉ OKNO - HLINÍKOVÝ RÁM SCHUCO AWS 70.HI - OTVÁRAVO - SKLOPNÉ - POVRCHOVÁ ÚPRAVA ŠEDÁ RAAL CELOOBVODOVÉ KOVANIE - TEPELNOIZOLAČNÉ 2-SKLO mm - Ug=1,1 W/m²K - Uf=1,6 W/m²K TECHNICKÁ NORMA STN /O 4/O X X JEDNOKRÍDLOVÉ OKNO - HLINÍKOVÝ RÁM SCHUCO AWS 70.HI - OTVÁRAVÉ - POVRCHOVÁ ÚPRAVA ŠEDÁ RAAL CELOOBVODOVÉ KOVANIE - TEPELNOIZOLAČNÉ 2-SKLO mm - Ug=1,1 W/m²K - Uf=1,6 W/m²K - JEDNOKRÍDLOVÉ OKNO - HLINÍKOVÝ RÁM SCHUCO AWS 70.HI - OTVÁRAVÉ - POVRCHOVÁ ÚPRAVA ŠEDÁ RAAL CELOOBVODOVÉ KOVANIE - TEPELNOIZOLAČNÉ 2-SKLO mm - Ug=1,1 W/m²K - Uf=1,6 W/m²K /O X HLINÍKOVÉ DVERE - RÁM SCHUCO ADS 70 - OTVÁRAVÉ - POVRCHOVÁ ÚPRAVA ŠEDÁ RAAL CELOOBVODOVÉ KOVANIE - TEPELNOIZOLAČNÉ 2-SKLO mm - Ug=1,1 W/m²K - Uf=1,6 W/m²K ĽAVÉ 6/O X DVOJKRÍDLOVÉ OKNO - HLINÍKOVÝ RÁM SCHUCO AWS 70.HI - OTVÁRAVO - SKLOPNÉ - POVRCHOVÁ ÚPRAVA ŠEDÁ RAAL CELOOBVODOVÉ KOVANIE - TEPELNOIZOLAČNÉ 2-SKLO mm - Ug=1,1 W/m²K - Uf=1,6 W/m²K

30 2.1. VÝPIS OKIEN A BALKÓNOVÝCH DVERÍ - 2NP OZNAČENIE NA VÝKRESE SCHÉMATICKÉ ZOBRAZENIE ROZMER (mm) POPIS 1PP POČET KUSOV 1NP 2NP 3NP 4NP 5NP 6NP SPOLU POZNÁMKA TECHNICKÁ NORMA STN /O 8/O X X DVOJKRÍDLOVÉ OKNO - HLINÍKOVÝ RÁM SCHUCO AWS 70.HI - OTVÁRAVO - SKLOPNÉ - POVRCHOVÁ ÚPRAVA ŠEDÁ RAAL CELOOBVODOVÉ KOVANIE - TEPELNOIZOLAČNÉ 2-SKLO mm - Ug=1,1 W/m²K - Uf=1,6 W/m²K - DVOJKRÍDLOVÉ OKNO - HLINÍKOVÝ RÁM SCHUCO AWS 70.HI - OTVÁRAVO - SKLOPNÉ - POVRCHOVÁ ÚPRAVA ŠEDÁ RAAL CELOOBVODOVÉ KOVANIE - TEPELNOIZOLAČNÉ 2-SKLO mm - Ug=1,1 W/m²K - Uf=1,6 W/m²K /O X HLINÍKOVÉ DVERE - RÁM SCHUCO ADS 70 - OTVÁRAVÉ - POVRCHOVÁ ÚPRAVA ŠEDÁ RAAL CELOOBVODOVÉ KOVANIE - TEPELNOIZOLAČNÉ 2-SKLO mm - Ug=1,1 W/m²K - Uf=1,6 W/m²K PRAVÉ 59

31 2.2. VÝPIS DVERÍ - 2NP OZNAČENIE NA VÝKRESE SCHÉMATICKÉ ZOBRAZENIE ROZMER (mm) DVEROVÉ KRÍDLO POPIS KOVANIE FARBA 1PP POČET KUSOV 1NP 2NP 3NP 4NP 5NP 6NP SPOLU 1 P PRAVÉ 900 x 1970 DREVENÉ BEZEČ. A PROTIPOŽ. DVERE, OTVARANÉ PLNÉ JEDNOKRIDLOVÉ PORTA GRANIT - PRAVÉ FAB 2018 ZÁMOK OBOJSTRANNÁ CYKLICKA VLOŽKA KĽUČKY A ŠTÍTKY CHRÓMOVÉ PRÍRODNÁ DÝHA ŠTANDARD L ĽAVÉ 900 x 1970 DREVENÉ BEZEČ. A PROTIPOŽ. DVERE, OTVARANÉ PLNÉ JEDNOKRIDLOVÉ PORTA GRANIT - ĽAVÉ FAB 2018 ZÁMOK OBOJSTRANNÁ CYKLICKA VLOŽKA KĽUČKY A ŠTÍTKY CHRÓMOVÉ PRÍRODNÁ DÝHA ŠTANDARD TECHNICKÁ NORMA STN P 2 L PRAVÉ 1970 ĽAVÉ 900 x x 1970 DREVENÉ DVERE OTVARANÉ PLNÉ JEDNOKRIDLOVÉ PORTA CLASSIC - PRAVÉ DREVENÉ DVERE OTVARANÉ PLNÉ JEDNOKRIDLOVÉ PORTA CLASSIC - ĽAVÉ FAB 2018 ZÁMOK OBOJSTRANNÁ CYKLICKA VLOŽKA KĽUČKY A ŠTÍTKY CHRÓMOVÉ FAB 2018 ZÁMOK OBOJSTRANNÁ CYKLICKA VLOŽKA KĽUČKY A ŠTÍTKY CHRÓMOVÉ PRÍRODNÁ DÝHA ŠTANDARD PRÍRODNÁ DÝHA ŠTANDARD P PRAVÉ 800 x 1970 DREVENÉ DVERE OTVARANÉ PLNÉ JEDNOKRIDLOVÉ PORTA CLASSIC - PRAVÉ FAB 2018 ZÁMOK OBOJSTRANNÁ CYKLICKA VLOŽKA KĽUČKY A ŠTÍTKY CHRÓMOVÉ PRÍRODNÁ DÝHA ŠTANDARD L ĽAVÉ 800 x 1970 DREVENÉ DVERE OTVARANÉ PLNÉ JEDNOKRIDLOVÉ PORTA CLASSIC - ĽAVÉ FAB 2018 ZÁMOK OBOJSTRANNÁ CYKLICKA VLOŽKA KĽUČKY A ŠTÍTKY CHRÓMOVÉ PRÍRODNÁ DÝHA ŠTANDARD

32 2.2. VÝPIS DVERÍ - 2NP OZNAČENIE NA VÝKRESE SCHÉMATICKÉ ZOBRAZENIE ROZMER (mm) DVEROVÉ KRÍDLO POPIS KOVANIE FARBA 1PP POČET KUSOV 1NP 2NP 3NP 4NP 5NP 6NP SPOLU TECHNICKÁ NORMA STN P 4 L PRAVÉ 1970 ĽAVÉ 600 x x 1970 DREVENÉ DVERE OTVARANÉ PLNÉ JEDNOKRIDLOVÉ PORTA CLASSIC - PRAVÉ DREVENÉ DVERE OTVARANÉ PLNÉ JEDNOKRIDLOVÉ PORTA CLASSIC - ĽAVÉ FAB 2018 ZÁMOK OBOJSTRANNÁ CYKLICKA VLOŽKA KĽUČKY A ŠTÍTKY CHRÓMOVÉ FAB 2018 ZÁMOK OBOJSTRANNÁ CYKLICKA VLOŽKA KĽUČKY A ŠTÍTKY CHRÓMOVÉ PRÍRODNÁ DÝHA ŠTANDARD PRÍRODNÁ DÝHA ŠTANDARD

33

34 2.4. VÝPIS STOLÁRSKYCH VÝROBKOV - 2.NP OZNAČENIE NA VÝKRESE SCHÉMATICKÉ ZOBRAZENIE ROZMER (mm) POPIS 1PP POČET KUSOV 1NP 2NP 3NP 4NP 5NP 6NP SPOLU POZNÁMKA 250 1/S x 25 x VNÚTORNÁ PLASTOVÁ PARAPETNÁ DOSKA POVRCHOVÁ ÚPRAVA ŠEDÁ RAAL 7042 TECHNICKÁ NORMA STN /S 250 x 25 x VNÚTORNÁ PLASTOVÁ PARAPETNÁ DOSKA POVRCHOVÁ ÚPRAVA ŠEDÁ RAAL /S x 25 x VNÚTORNÁ PLASTOVÁ PARAPETNÁ DOSKA POVRCHOVÁ ÚPRAVA ŠEDÁ RAAL /S 250 x 25 x VNÚTORNÁ PLASTOVÁ PARAPETNÁ DOSKA POVRCHOVÁ ÚPRAVA ŠEDÁ RAAL /S x 25 x VNÚTORNÁ PLASTOVÁ PARAPETNÁ DOSKA - POVRCHOVÁ ÚPRAVA ŠEDÁ RAAL

35 VÝPIS ZÁMOČNÍCKYCH VÝROBKOV - 2NP OZNAČENIE NA VÝKRESE SCHÉMATICKÉ ZOBRAZENIE ROZMER (mm) POPIS ZÁRUBEŇ KOVANIE FARBA 1PP POČET KUSOV 1NP 2NP 3NP 4NP 5NP 6NP SPOLU ZA x 1970 OTVOR 1000x2045 BEZPEČNOSTNÁ OCEĽOVÁ ZÁRUBŇA C60 JEDNODIELNA S PRAHOMPRE PRAVÉ DVERNÉ KRÍDLO S POLODRÁŽKOU PRE DVERE POL. 1/P TROJBODOVÉ ZÁVESY HNEDÁ FARBA PRÁŠKOVO LAKOVANÁ HNEDÁ RAAL ZA x 1970 OTVOR 1000x2045 BEZPEČNOSTNÁ OCEĽOVÁ ZÁRUBŇA C60 JEDNODIELNA S PRAHOMPRE ĽAVÉ DVERNÉ KRÍDLO S POLODRÁŽKOU PRE DVERE POL. 1/L TROJBODOVÉ ZÁVESY HNEDÁ FARBA PRÁŠKOVO LAKOVANÁ HNEDÁ RAAL TECHNICKÁ NORMA STN ZA3 ZA x 1970 OTVOR 1000x x 1970 OTVOR 1000x2045 OCEĽOVÁ ZÁRUBŇA JEDNODIELNA S PRAHOM PRE PRAVÉ DVERNÉ KRÍDLO PRE DVERE POL. 2/P OCEĽOVÁ ZÁRUBŇA JEDNODIELNA S PRAHOM PRE ĽAVÉ DVERNÉ KRÍDLO PRE DVERE POL. 2/L DVOJBODOVÉ ZÁVESY HNEDÁ FARBA DVOJBODOVÉ ZÁVESY HNEDÁ FARBA PRÁŠKOVO LAKOVANÁ HNEDÁ RAAL 9011 PRÁŠKOVO LAKOVANÁ HNEDÁ RAAL ZA x 1970 OTVOR 900x2045 OCEĽOVÁ ZÁRUBŇA JEDNODIELNA S PRAHOM PRE PRAVÉ DVERNÉ KRÍDLO PRE DVERE POL. 3/P DVOJBODOVÉ ZÁVESY HNEDÁ FARBA PRÁŠKOVO LAKOVANÁ HNEDÁ RAAL ZA x 1970 OTVOR 900x2045 OCEĽOVÁ ZÁRUBŇA JEDNODIELNA S PRAHOM PRE ĽAVÉ DVERNÉ KRÍDLO PRE DVERE POL. 3/L DVOJBODOVÉ ZÁVESY HNEDÁ FARBA PRÁŠKOVO LAKOVANÁ HNEDÁ RAAL
