1 ΕΡΓΑ ΕΛΕΓΧΟΥ ΟΡΕΙΝΩΝ ΥΔΑΤΩΝ Υπεύθυνος Μαθήματος Δρ. Γ. Ζαΐμης

2 ΕΡΓΑ ΕΛΕΓΧΟΥ ΟΡΕΙΝΩΝ ΥΔΑΤΩΝ Υπεύθυνος Μαθήματος Δρ. Γ. Ζαΐμης

3 ΚEΦΑΛΑΙΟ 2 Ο ΤΑ ΤΕΧΝΙΚΑ ΕΡΓΑ ΤΩΝ ΧΕΙΜΑΡΡΙΚΩΝ ΔΙΕΥΘΕΤΗΣΕΩΝ

4 Χωμάτινα Φράγματα Γαιώδη Υλικά Ταμιευτήρες Μη επιβλαβών χειμαρρικών ιδιοτήτων Χαμηλά φράγματα

6 Ίδρυση Χωμάτινων Φραγμάτων Προϋποθέσεις Χώρος για λιμνοδεξαμενή Γεωμορφολογία και τοπογραφία ευνοϊκή για άρδευση και ύδρευση Αρκετή ποσότητα αργίλου και άλλων γαιωδών υλικών

7 Τμήματα Χωμάτινων Φραγμάτων 1. Στέψη 2. Κορμός με πυρήνα 3. Διάφραγμα 4. Ανάντη πρόφραγμα 5. Κατάντη πρόφραγμα

9 Κατασκευή Χωμάτινων Φραγμάτων 1. Έλεγχος ποιότητας και της κοκκομετρικής σύνθεσης γαιωυλικών 2. Μεταφορά και διάστρωση γαιωυλικών, με τη υγρασία υλικών βέλτιστη 3. Αδιαπέραστος αργιλικός πυρήνας 4. Διάφραγμα από πασσάλους, τσιμεντενέσεις ή τσιμεντοφρεάτια 5. Άναντες λιθορριπή διβρωση 6. Έχουν κίνηση νερού Γραμμή Κορεσμού 7. Φίλτρα, Στραγγιστικοί τάπητες

10 Τμήματα Χωμάτινων Φραγμάτων

11 Χωμάτινα Φράγματα

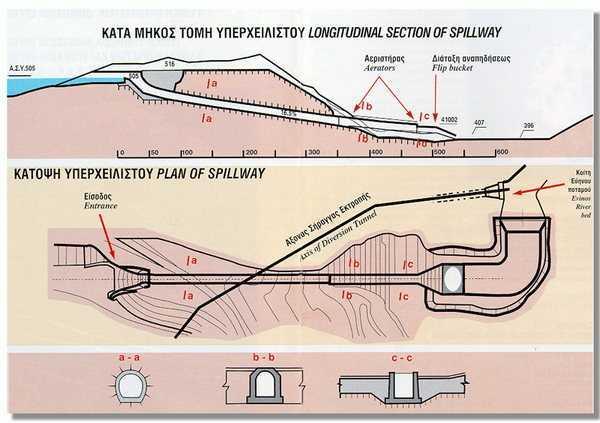

12 Χωμάτινα Φράγματα

13 Κίνηση Νερού

16 Προστασία Χωμάτινων Φραγμάτων Γιατί; Ευάλωτα λόγο υλικών κατασκευής 40% υπερχείλιση πάνω από τη στέψη, αδυναμία εκχειλιστή Ολισθήσεις πρανών Κυματισμό νερών Καθίζηση εδάφους Διέλευση οχημάτων

17 Προστασία Χωμάτινων Φραγμάτων Μέτρα προστασίας και εξασφάλισης Καλή συμπύκνωση γαιοϋλικών Σωστές διαστάσεις φράγματος και εκχειλιστή Μείωση ταχύτητας κίνησης νερού Λιθεπενδύση άναντες διάβρωση Συντήρηση στέψης Καθαρισμός, έλεγχος εκχειλιστή

18 Πρακτική Σημασία Χωμάτινων Φραγμάτων Ταμίευση νερού Λόγο κατανομής βροχόπτωσης Έλλειψη νερού στην Ελλάδα Εύκολες κατασκευές

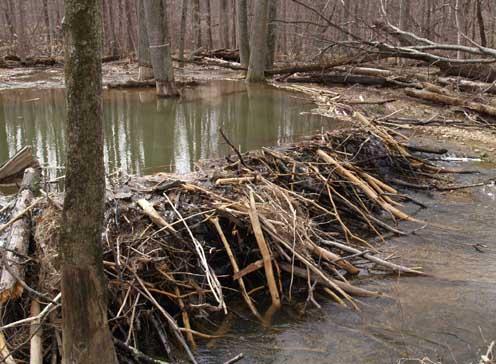

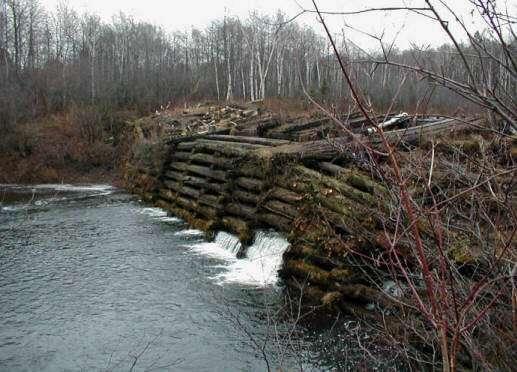

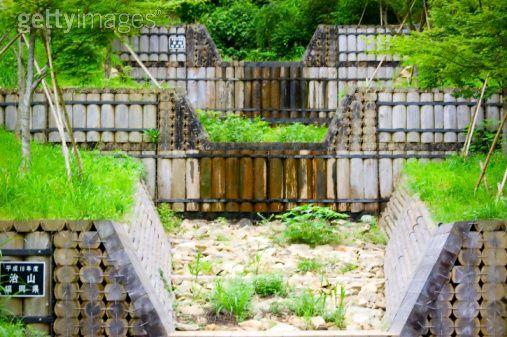

19 Ξύλινα Φράγματα Ποιοι έκαναν το πρώτο ξύλινο φράγμα;

20 Ξύλινα Φράγματα Αποτελείται από διάρρρου, στέψη, πτερύγια και κορμό Ξυλεία κατεργασμένη ή ακατέργαστη Κοίτες μικρών ρεμάτων Μικρές ποσότητες φερτών υλικών

21 Κατασκευή Ξύλινων Φραγμάτων Διατομή στενή συνεκτικά (όχι βραχώδεις, ημιβραχώδεις) Κορμοί σε δασοπονικό είδος με ορισμένα χαρακτηριστικά, μπορεί και περαιτέρω επεξεργασία Δόμηση του φράγματος Κάθετα στη ροή του νερού Παράλληλα στη ροή του νερού Φύτευση υγρόβιων ειδών

23 Ξύλινα Φράγματα 1. Ανάγκη συχνότερης συντήρησης 2. Ρέματα που διακινούν λεπτόκοκκα υλικά 3. Επαλληλία και μεγάλο βαθμό. Αισθητική αναβάθμιση

27 Άλλες Κατηγορίες 1. Φράγματα διαλογής με σχάρα 2. Φράγματα διαλογής με ευρείς οχετούς 3. Πλαισιωτά φράγματα 4. Φράγματα με εγκοπή 5. Φράγματα λαβασυγκράτησης 6. Φράγματα λαβαθραύσης 7. Φράγματα απάλυνσης πλυμμυρικών αιχμών all_dams/sample_dams.php

28 Πρόβολοι Τεχνικά Εγκάρσια Έργα Κάθετα άξονα ροής ρέματος Μεμονωμένα προστασία πρανών Σε σειρά Μείωση ταχύτητας νερού, απόθεση υλικών δημιουργία νέας όχθης

29 Πρόβολοι

30 Πρόβολοι Συρματόπλεκτα Κιβώτια Πιο συνηθισμένοι Πρισματικοί Επιμήκεις Μεμονωμένοι Εύκαμπτοι δεν καταστρέφονται Ξύλινους πάσσαλους Δέσμες από κορμοτεμάχια (4-8) Μήκος 2μ Δημιουργία νέας όχθης

31 Πρόβολοι

32 Πρόβολοι

33 Παράλληλοι Τοίχοι Παράλληλα Τεχνικά Έργα Μονολιθικά Έργα ευάλωτα σε υποσκαφή και παραμορφώσεις Τρείς κατηγορίες Τοίχοι από Λιθοδομή Τοίχοι από Σκυρόδεμα A-jacks

34 Παράλληλοι Τοίχοι

35 Τοίχοι από Λιθοδομή Ασβεστοκονίαμα με πέτρες Πέτρες: μεγάλες, απαλλαγμένες από ξένα σώματα, σκληρές Έδαφος συνεκτικό Όχι υπόγεια νερά Επιπλέον συμπύκνωση εδάφους

36 Τοίχοι από Λιθοδομή

37 Τοίχοι από Λιθοδομή

38 Τοίχοι από Σκυρόδεμα Σκυρόδεμα οπλισμένο ή μη Απαιτείται μεγαλύτερη αντοχή και προστασία Αρμούς προστασία να μην καταστρέφεται ολόκληρος ο τοίχος

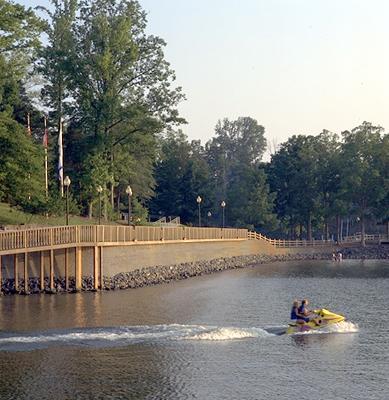

39 Τοίχοι από Σκυρόδεμα

40 Τοίχοι από Σκυρόδεμα

41 A-jacks Υλικό κατασκευής το τσιμέντο. Αποτελείται από 3 μακριούς πασσάλους τσιμέντου που ενώνονται στη μέση, και διαμορφώνει 6 πόδια. Βάρος τους 35 kg to 10 ton.

42 A-jacks

43 Λιθεπενδύσεις Παράλληλα Έργα Παραμορφούμενα Καλύτερη προστασία Τρεις κατηγορίες Συρματόπλεκτα κιβώτια Συρματοκύλινδρους Προκατασκευασμένες πλάκες

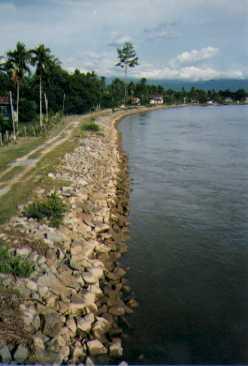

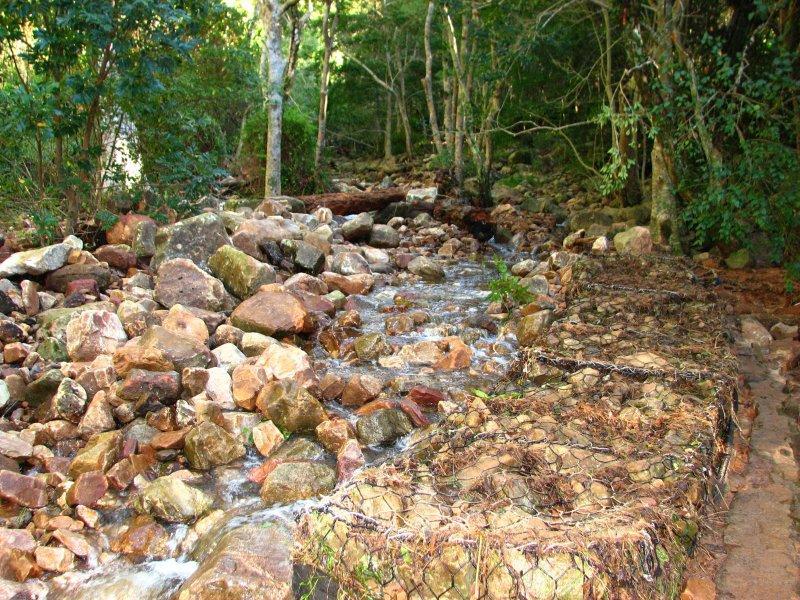

46 Λιθεπενδύσεις

50 Αναχώματα Διευθέτησης Πεδινής Κοίτης Χειμάρρων (κοίτη εκκένωσης ή αναμετακινήσεως) ΔΙΠΛΟΣ ΣΚΟΠΟΣ Αντιπλημμυρική προστασία Κερδίζεται πεδινή έκταση Κατασκευή: Υλικά από τη γύρω περιοχή Διαστρώνονται και συμπιέζονται Τραπεζοειδή μορφή Πάνω μέρος ως δρόμος

51 Αναχώματα

52 Αναχώματα

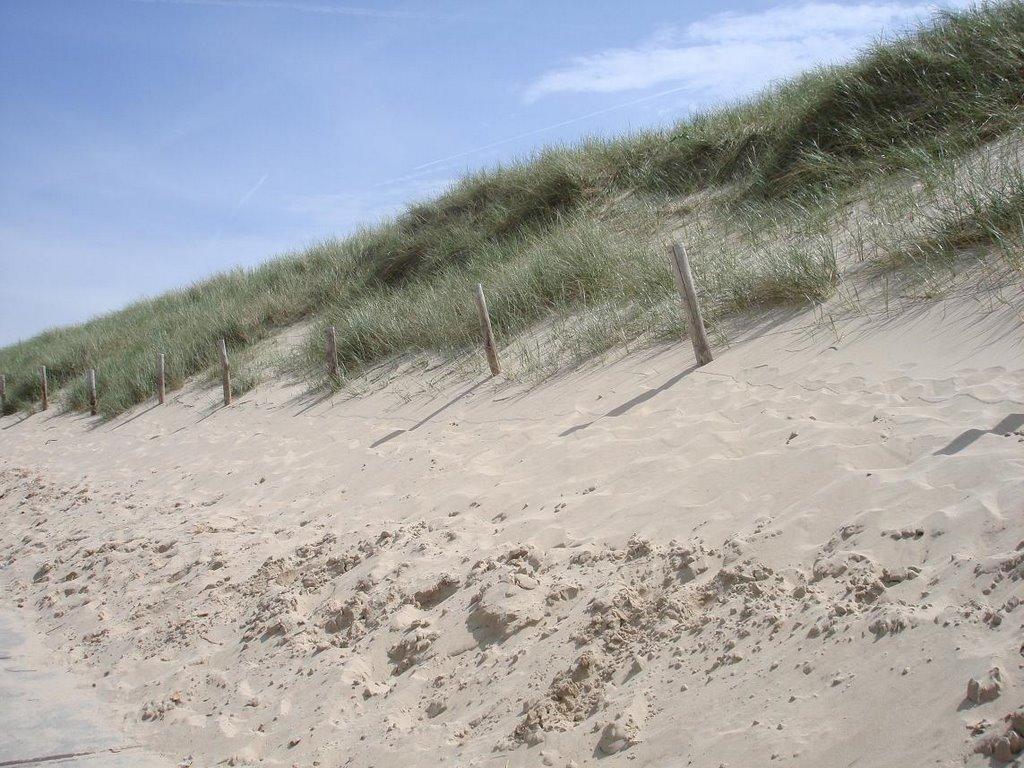

53 Αναχώματα

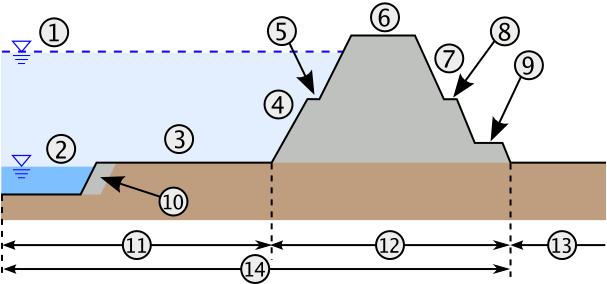

54 Αναχώματα

57 Εκτός Χειμαρρικής Κοίτης Δεξαμενές απόθεσης, τοίχοι στήριξης κ.α. Δεξαμενές απόθεσης ΣΚΟΠΟΣ: καθυστέρηση παροχέτευσης, μείωση ταχύτητας, απόθεση φερτών υλικών ΑΠΟΤΕΛΕΣΜΑΤΙΚΕΣ: μεγάλη ποσότητα αιωροϋλικού ΘΕΣΗ: Μεγάλα πλατό ανάντη στενών διατομών ΥΛΙΚΑ: Τσιμέντο, γαιϋλικά Θυρίδες εισόδου και εξόδου

58 Δεξαμενές απόθεσης

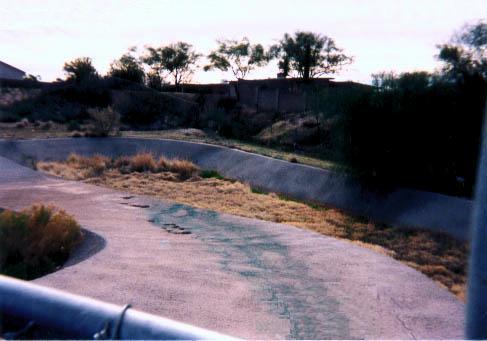

59 Δεξαμενές απόθεσης

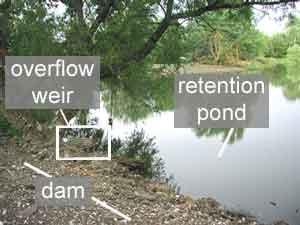

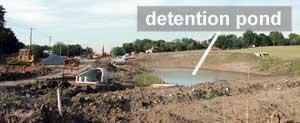

60 Δεξαμενές απόθεσης
